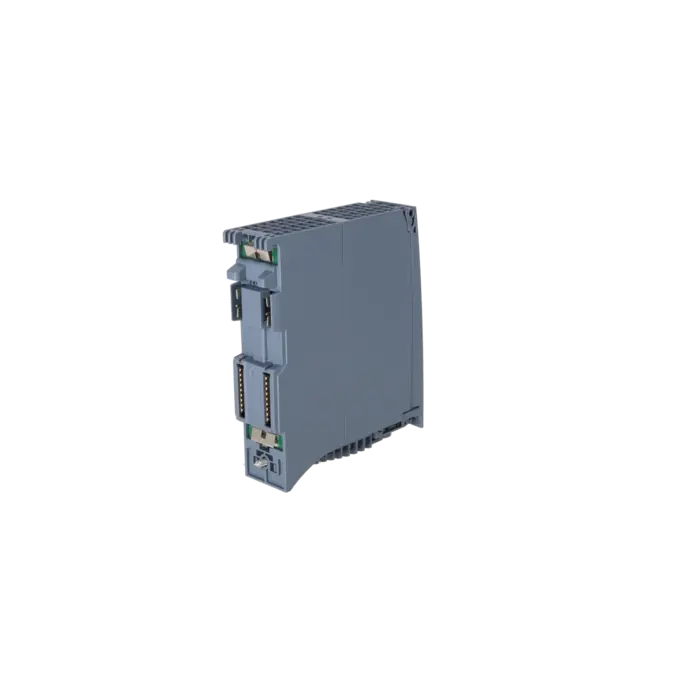

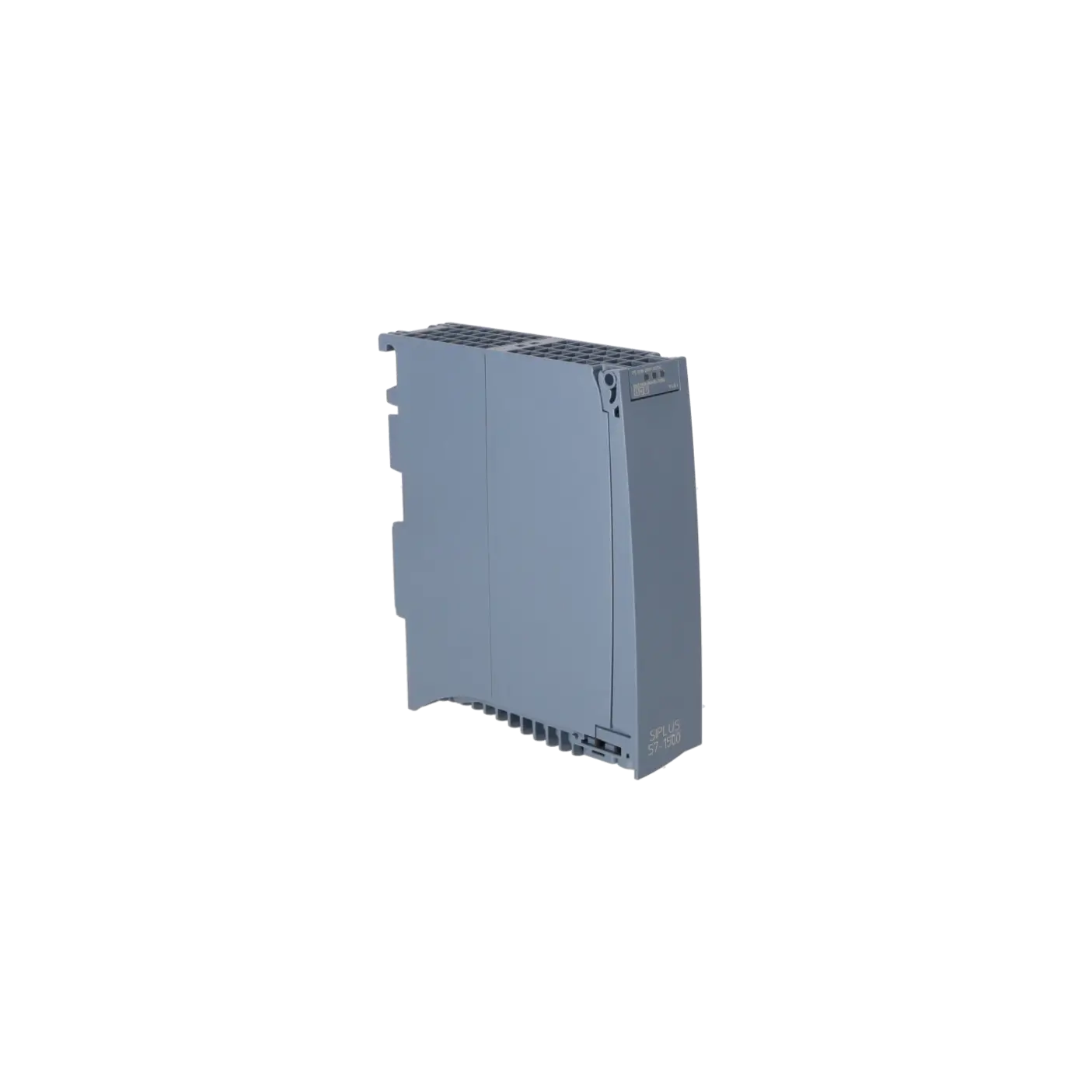

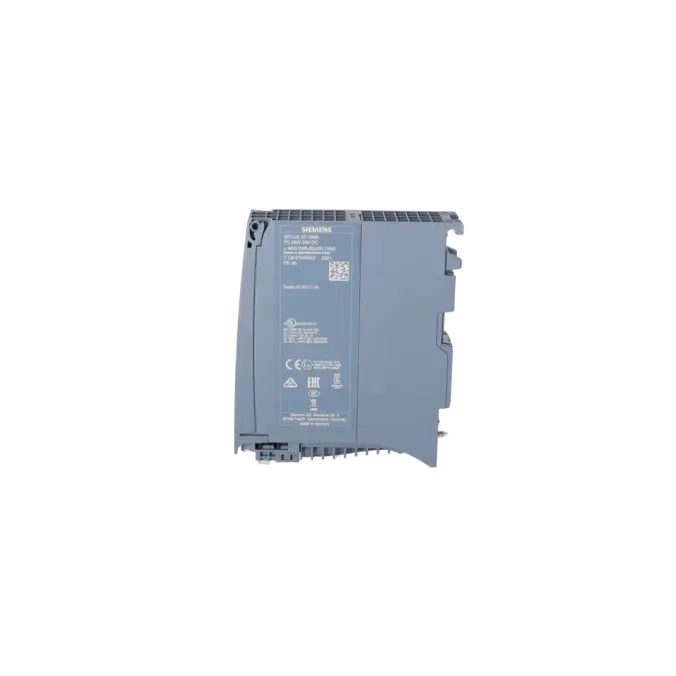

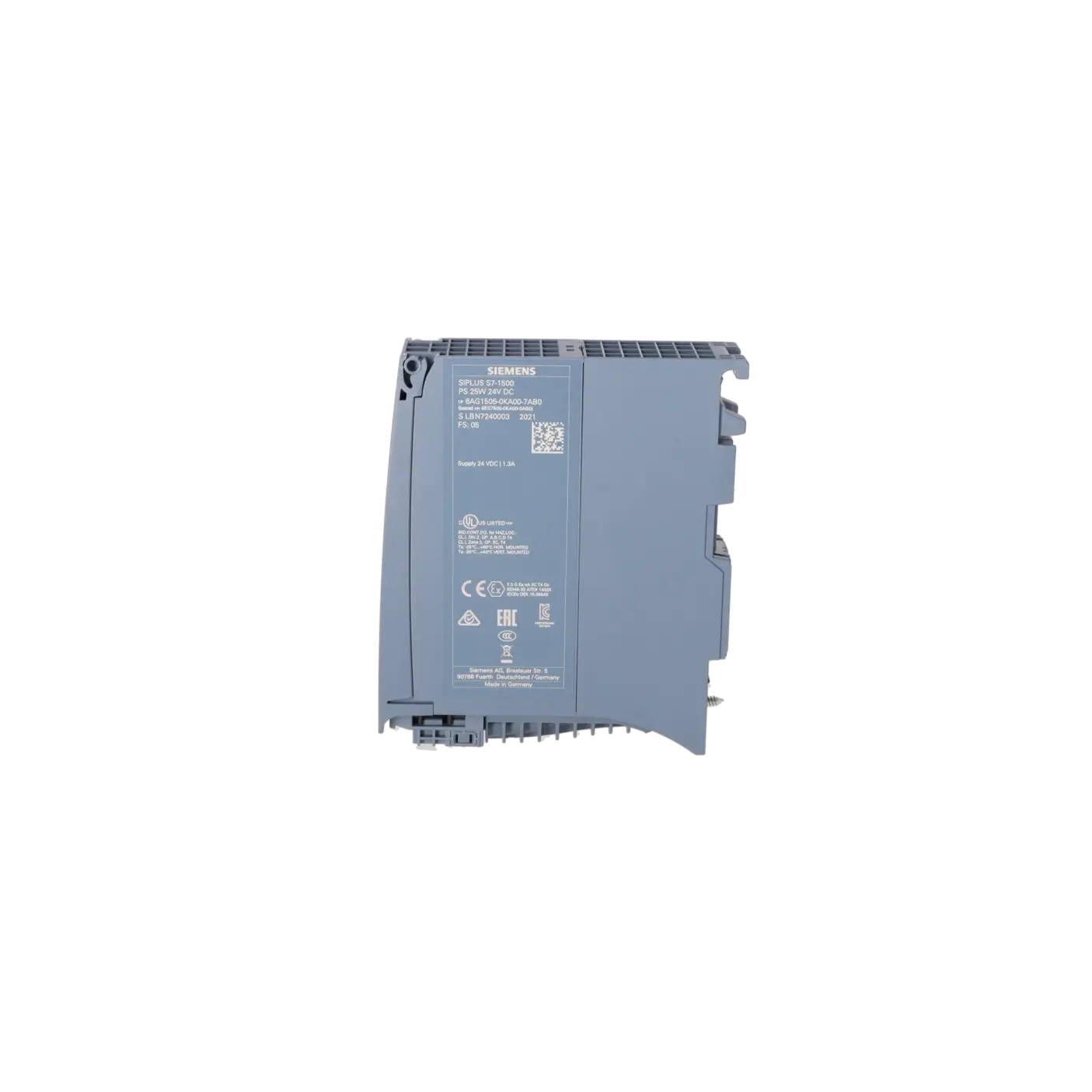

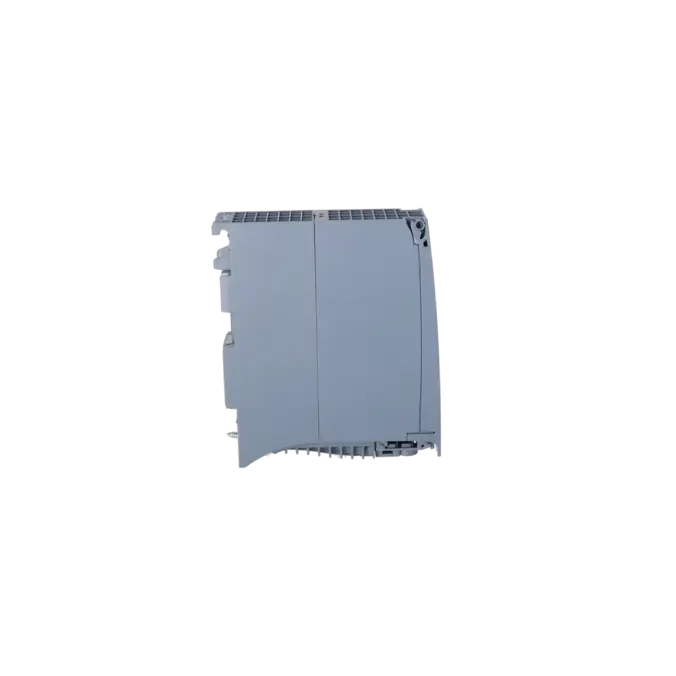

SIEMENS 6AG1505-0KA00-7AB0
- EICHLER-Art.Nr.: K0339228
- EAN: 4042948655962
- UPC: 887621830014
Produktbeschreibung
SIPLUS S7-1500 PS 1505 25W 24VD 40...+70°C START UP -25°C MIT CONFORMAL COATING BASED ON 6ES7505-0KA00-0AB0 . SYSTEMSTROMVERSORGUNG VERSORGT DEN RUECKWANDBUS DER S7-1500 MIT BETRIEBSSPANNUNG
Leistungen für SIEMENS 6AG1505-0KA00-7AB0
SIEMENS |
6AG1505-0KA00-7AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.363 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4042948655962 | ||
| UPC | 887621830014 | ||
| Statistische Warennummer | 85044095 | ||
| Listenkennzeichen (LKZ) | A&DSE/SIP ADD | ||
| Fabrikategruppe | X0SN | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20130225 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-09 | |
| eClass | 6.0 | 27-24-22-09 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000599 | |
| ETIM | 5 | EC000599 | |
Was ist 6AG1505-0KA00-7AB0 und wo wird es eingesetzt
6AG1505-0KA00-7AB0 ist eine SIEMENS SIPLUS S7-1500 PS 25W 24V DC Systemstromversorgung für Automatisierungssysteme der Baureihe SIMATIC S7-1500. Die Baugruppe versorgt den Rückwandbus der S7-1500 mit Betriebsspannung und ist damit ein zentrales Element für den stabilen Betrieb der angeschlossenen Steuerungskomponenten. Sie basiert auf der Standardbaugruppe 6ES7505-0KA00-0AB0 und ist als SIPLUS-Ausführung für anspruchsvollere Umgebungsbedingungen ausgelegt. Typische Einsatzbereiche sind industrielle Steuerungsanlagen, Maschinensteuerungen, Prozessanlagen und Schaltschrankumgebungen, in denen eine robuste Rückwandbusversorgung benötigt wird. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer besonders wichtig, weil Austausch, Reparatur, Beschaffung und Kompatibilitätsprüfung präzise auf die vorhandene Anlage abgestimmt werden müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die Systemstromversorgung 6AG1505-0KA00-7AB0 arbeitet mit 24 V DC und stellt eine Einspeiseleistung von 25 W für den Rückwandbus bereit. Der zulässige Eingangsspannungsbereich von 19,2 V bis 28,8 V DC hilft bei der Bewertung, ob die vorhandene 24-V-Versorgung stabil genug für den Betrieb ist. Verpolschutz, Kurzschlussschutz, Statusanzeige und Potenzialtrennung unterstützen eine strukturierte Fehlersuche im Schaltschrank. Die Baugruppe ist für einen erweiterten Temperaturbereich bis -40 °C bis +70 °C ausgelegt, wobei der Start bei -25 °C spezifiziert ist. Das Conformal Coating erhöht die Widerstandsfähigkeit gegenüber schwierigen Umgebungsbedingungen. Für den Austausch sind außerdem die Abmessungen mit 35 mm Breite, 147 mm Höhe und 129 mm Tiefe relevant, damit Einbauraum und bestehende Anlagenstruktur passen.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6AG1505-0KA00-7AB0 ist der Life-Cycle-Status Phase Out Announce relevant. Damit sollte die Baugruppe bei Ersatzteilstrategie, Bevorratung und zukünftiger Anlagenplanung nicht wie ein langfristig uneingeschränkt verfügbares Standardteil behandelt werden. Für Betreiber bedeutet dieser Status, dass Beschaffung, Reparaturfähigkeit, Austauschmöglichkeiten und technische Alternativen frühzeitig bewertet werden sollten. Ein ungeplanter Ausfall kann besonders kritisch sein, wenn die Baugruppe den Rückwandbus einer bestehenden S7-1500-Automatisierungsstation versorgt und kurzfristig kein passendes Ersatzteil verfügbar ist. Ein verifizierter kompatibler Nachfolger sollte nur nach Abgleich mit Projektierung, Hardwarekonfiguration, Einbausituation und Anlagenanforderungen festgelegt werden. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei 6AG1505-0KA00-7AB0 sind vor allem Reparatur, Austausch und Ersatzteilversorgung relevant, wenn eine S7-1500-Anlage kurzfristig wieder in Betrieb genommen oder ein Ausfallrisiko reduziert werden soll. Eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine schnelle Wiederinbetriebnahme erforderlich ist und die technische Passfähigkeit geklärt ist. Für abgekündigte oder auslaufende Baugruppen unterstützt Life Cycle Management dabei, Bestände, Kritikalität, Reparaturstrategie und Bevorratung strukturiert zu bewerten. Ergänzend kann der technische Vor-Ort-Service bei Anlagenstillstand, Datensicherung, Diagnose oder vorbeugender Instandhaltung helfen. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Verkauf und Austausch.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | PS 25W 24VDC |
| basierend auf | 6ES7505-0KA00-0AB0 |
| Engineering mit | |
| ● STEP 7 TIA Portal projektierbar/integriert ab Version | siehe Beitrags-ID: 109746275 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V; SELV |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V; statisch 19,2 V, dynamisch 18,5 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V; statisch 28,8 V, dynamisch 30,2 V |
| Verpolschutz | Ja |
| Kurzschluss-Schutz | Ja |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 20 ms |
| Eingangsstrom | |
| Nennwert bei DC 24 V | 1,3 A |
| Ausgangsstrom | |
| Kurzschluss-Schutz | Ja |
| Leistung | |
| Einspeiseleistung in den Rückwandbus | 25 W; > +60 °C max. Einspeiseleistung 12,5 W |
| Verlustleistung | |
| Verlustleistung bei Nennbedingungen | 6,2 W |
| Alarme/Diagnosen/Statusinformationen | |
| Statusanzeige | Ja |
| Potenzialtrennung | |
| primär/sekundär | Ja |
| Isolation | |
| Isolation geprüft mit | DC 707 V (Typprüfung) |
| EMV | |
| Störfestigkeit gegen Stoßspannungen (Surge) | |
| ● Störfestigkeit auf Versorgungsleitungen nach IEC 61000-4-5 | Ja; ±1 kV (nach IEC 61000-4-5; 1995; Surge symm), ±2 kV (nach IEC 61000-4-5; 1995; Surge unsymm), keine externe Schutzbeschaltung erforderlich |
| Schutzart und Schutzklasse | |
| Schutzart IP | IP20 |
| Betriebsmittelschutzklasse | III, mit Schutzleiter |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | -40 °C; = Tmin (inkl. Betauung / Frost); Startup @ -25 °C |
| ● max. | 70 °C; = Tmax; bei senkrechter Einbaulage Tmax = +40 °C |
| Umgebungstemperatur bei Lagerung/Transport | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 5 000 m |
| ● Umgebungstemperatur-Luftdruck-Aufstellungshöhe | Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) |
| Relative Luftfeuchte | |
| ● mit Betauung, geprüft nach IEC 60068-2-38, max. | 100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand) |
| Widerstandsfähigkeit | |
| Kühl- und Schmierstoffe | |
| — Beständig gegen handelsübliche Kühl- und Schmierstoffe | Ja; inkl. Diesel und Öltröpfchen in der Luft |
| Einsatz in ortsfesten industriellen Anlagen | |
| — gegen biologisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage |
| — gegen chemisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3S4 inkl. Sand, Staub; * |
| Einsatz auf Schiffen/auf See | |
| — gegen biologisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage |
| — gegen chemisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6S3 inkl. Sand, Staub; * |
| Einsatz in der industriellen Prozesstechnik | |
| — gegen chemisch aktive Stoffe nach EN 60654-4 | Ja; Klasse 3 (unter Ausschluss von Trichlorethylen) |
| — Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04 | Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl) |
| Anmerkung | |
| — Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04 | * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! |
| Conformal Coating | |
| ● Beschichtungen für bestückte Leiterplatten gemäß EN 61086 | Ja; Klasse 2 für hohe Zuverlässigkeit |
| ● Schutz gegen Verschmutzung gemäß EN 60664-3 | Ja; Schutz vom Typ 1 |
| ● Military Testing gemäß MIL-I-46058C, Amendment 7 | Ja; Verfärbung der Beschichtung während Lebensdauer möglich |
| ● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830A | Ja; Conformal Coating, Klasse A |
| Maße | |
| Breite | 35 mm |
| Höhe | 147 mm |
| Tiefe | 129 mm |
| Gewichte | |
| Gewicht, ca. | 350 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Versorgungsspannung fehlt bei 6AG1505-0KA00-7AB0 | Zuerst sollte geprüft werden, ob die 24-V-DC-Versorgung an der Baugruppe anliegt und ob der Anschlussstecker korrekt gesteckt ist. Anschließend sind Sicherungen, Leitungsschutz, Klemmen und Einspeisung im Schaltschrank zu kontrollieren. Danach sollte abgeglichen werden, ob die Spannung innerhalb des zulässigen Bereichs liegt und ob die Baugruppe eingeschaltet ist. |
| ERROR-LED blinkt an der PS 25W 24VDC | Zuerst sollte die Online-Diagnose der Steuerung ausgewertet werden, um die Ursache der Diagnosemeldung einzugrenzen. Anschließend ist zu prüfen, ob Versorgungsspannung, Rückwandbus und angeschlossene Module korrekt arbeiten. Falls der Fehler weiterhin besteht, sollte die Baugruppe spannungsfrei geschaltet, die Steckverbindungen kontrolliert und der Fehler nach dem Wiedereinschalten erneut bewertet werden. |
| MAINT-LED leuchtet an der Systemstromversorgung | Zuerst sollte kontrolliert werden, ob der Schalter der Stromversorgung eingeschaltet ist und ob die Einspeisespannung stabil im zulässigen Bereich liegt. Anschließend ist zu prüfen, ob Unterspannung oder Überspannung an der Eingangsspannung vorliegt. Danach sollte die Lastsituation im Powersegment bewertet werden, da eine Wartungsanforderung auf eine elektrische oder betriebliche Abweichung hinweisen kann. |
| Unterspannung oder Überlast im Powersegment der S7-1500 | Zuerst sollte geprüft werden, ob das Powersegment rechts der Systemstromversorgung eine ausreichende Spannung erhält. Anschließend sind die gesteckten Module, Busverbinder und die Gesamtbelastung des Segments zu kontrollieren. Danach sollte die PS ausgeschaltet und wieder eingeschaltet werden, um zu prüfen, ob der Fehler erneut auftritt. |
| Überspannung am Rückwandbus | Zuerst sollte die 24-V-DC-Einspeisung auf Spannungshöhe, Stabilität und mögliche Störungen kontrolliert werden. Anschließend sind EMV-Einflüsse, Erdung, Schirmung und räumliche Nähe zu leistungsstarken Verbrauchern zu prüfen. Danach sollte bewertet werden, ob die PS, die CPU, das Interfacemodul oder ein gestecktes Modul den Fehler verursacht. |
| Alle LEDs blinken dauerhaft an 6AG1505-0KA00-7AB0 | Zuerst sollte die Baugruppe spannungsfrei geschaltet und nach einer kurzen Wartezeit erneut eingeschaltet werden. Anschließend sind Rückwandbus, Steckplatz, Steckverbinder und benachbarte Module auf mechanische oder elektrische Auffälligkeiten zu kontrollieren. Falls die LED-Anzeige dauerhaft bestehen bleibt, sollte ein Defekt der Systemstromversorgung eingegrenzt und eine Reparatur oder ein Austausch geprüft werden. |
| S7-1500 startet nach Austausch der Systemstromversorgung nicht | Zuerst sollte geprüft werden, ob die eingesetzte Baugruppe zur Hardwarekonfiguration und zum projektierten Aufbau passt. Anschließend sind Eingangsspannung, Rückwandbusverbindung, Schalterstellung und korrekter Sitz im Baugruppenträger zu kontrollieren. Danach sollte die Diagnose der CPU ausgewertet werden, um Parametrierungs-, Versorgungs- oder Modulfehler voneinander abzugrenzen. |
Kann 6AG1505-0KA00-7AB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Systemstromversorgung elektronisch instandsetzbar ist und weiter in der bestehenden S7-1500-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage für Instandhaltung und Einkauf.
Was tun, wenn 6AG1505-0KA00-7AB0 nicht mehr kurzfristig verfügbar ist?
Bei kurzfristigem Bedarf sollten Reparatur, Austauschgerät und Ersatzteilbeschaffung parallel geprüft werden. Dadurch lässt sich die Stillstandszeit häufig besser begrenzen, als wenn nur auf eine einzelne Beschaffungsoption gesetzt wird. Zusätzlich kann eine Bevorratung kritischer Baugruppen sinnvoll sein, wenn die Systemstromversorgung für eine produktionsrelevante S7-1500-Station eingesetzt wird. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Gibt es einen Nachfolger für 6AG1505-0KA00-7AB0?
Ein Nachfolger sollte nur verwendet werden, wenn die Kompatibilität zur vorhandenen Anlage sicher abgeglichen wurde. Entscheidend sind nicht nur Artikelnummer und elektrische Grunddaten, sondern auch Projektierung, Hardwarekonfiguration, Einbausituation, Umgebungsbedingungen und Freigaben im Automatisierungssystem. Ohne belastbare Bestätigung sollte kein Ersatztyp ungeprüft eingesetzt werden. Bei auslaufenden Baugruppen ist eine technische Klärung vor Bestellung oder Austausch besonders wichtig.
Ist 6AG1505-0KA00-7AB0 mit SIMATIC S7-1500 kompatibel?
Ja, 6AG1505-0KA00-7AB0 ist als SIPLUS S7-1500 Systemstromversorgung für den Rückwandbus der S7-1500 vorgesehen. Vor einem Austausch sollte dennoch geprüft werden, ob die konkrete Hardwarekonfiguration, die Projektierung und der Aufbau im Schaltschrank zur Baugruppe passen. Besonders bei bestehenden Anlagen ist der Abgleich mit der tatsächlich verbauten Artikelnummer wichtig, weil ähnliche Stromversorgungen unterschiedliche Leistungsdaten, Varianten oder Life-Cycle-Stände haben können.
Woran erkennt man einen Defekt an 6AG1505-0KA00-7AB0?
Ein möglicher Defekt zeigt sich häufig durch fehlende Rückwandbusversorgung, blinkende oder auffällige LED-Zustände, Diagnosemeldungen zur Versorgung oder wiederkehrende Störungen im Powersegment. Zuerst sollten jedoch Eingangsspannung, Steckverbinder, Schalterstellung und Lastsituation geprüft werden, da nicht jeder Fehler direkt von der Baugruppe selbst verursacht wird. Bleibt der Fehler bestehen, kann eine Fehleranalyse bei EICHLER klären, ob eine Reparatur oder ein Austausch wirtschaftlich sinnvoll ist.
Wann ist ein Austauschgerät für 6AG1505-0KA00-7AB0 sinnvoll?
Ein Austauschgerät ist besonders dann sinnvoll, wenn die betroffene Anlage schnell wieder anlaufen muss und die vorhandene Baugruppe nicht sofort weiterbetrieben werden kann. Voraussetzung ist, dass die technische Passfähigkeit zur vorhandenen S7-1500-Konfiguration geklärt ist. Der defekte Artikel kann anschließend separat bewertet oder repariert werden. So lässt sich die Wiederinbetriebnahme von der späteren Instandsetzungsentscheidung entkoppeln.
Lohnt sich Reparatur statt Neukauf bei 6AG1505-0KA00-7AB0?
Eine Reparatur kann sich lohnen, wenn die Baugruppe zur bestehenden Anlage passt, die Systemumgebung unverändert weiterbetrieben werden soll und ein Neukauf oder eine Migration wirtschaftlich oder zeitlich ungünstig ist. Relevant sind dabei Fehlerbild, Reparaturfähigkeit, Anlagenkritikalität und Beschaffungsrisiko. Bei EICHLER wird die Baugruppe analysiert, ein Kostenvoranschlag erstellt und die instandgesetzte Einheit funktionsgeprüft. Dadurch erhält der Einkauf eine belastbare Grundlage für die Entscheidung zwischen Reparatur, Austausch und Ersatzbeschaffung.
Warum ist der Life-Cycle-Status bei 6AG1505-0KA00-7AB0 wichtig?
Der Life-Cycle-Status ist wichtig, weil er Auswirkungen auf Ersatzteilstrategie, Bevorratung und Stillstandsrisiko haben kann. Bei einer Baugruppe mit angekündigtem Produktauslauf sollte frühzeitig geklärt werden, wie lange bestehende Anlagen weiterbetrieben werden sollen und welche Ersatzteil- oder Reparaturoptionen verfügbar sind. Life Cycle Management unterstützt dabei, kritische Komponenten zu identifizieren, Bestände zu bewerten und Versorgungslücken planbarer zu machen.
