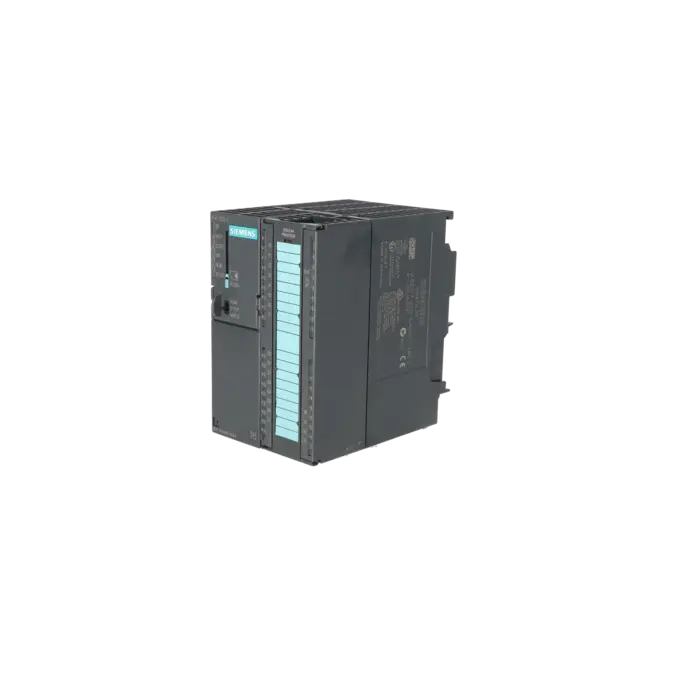

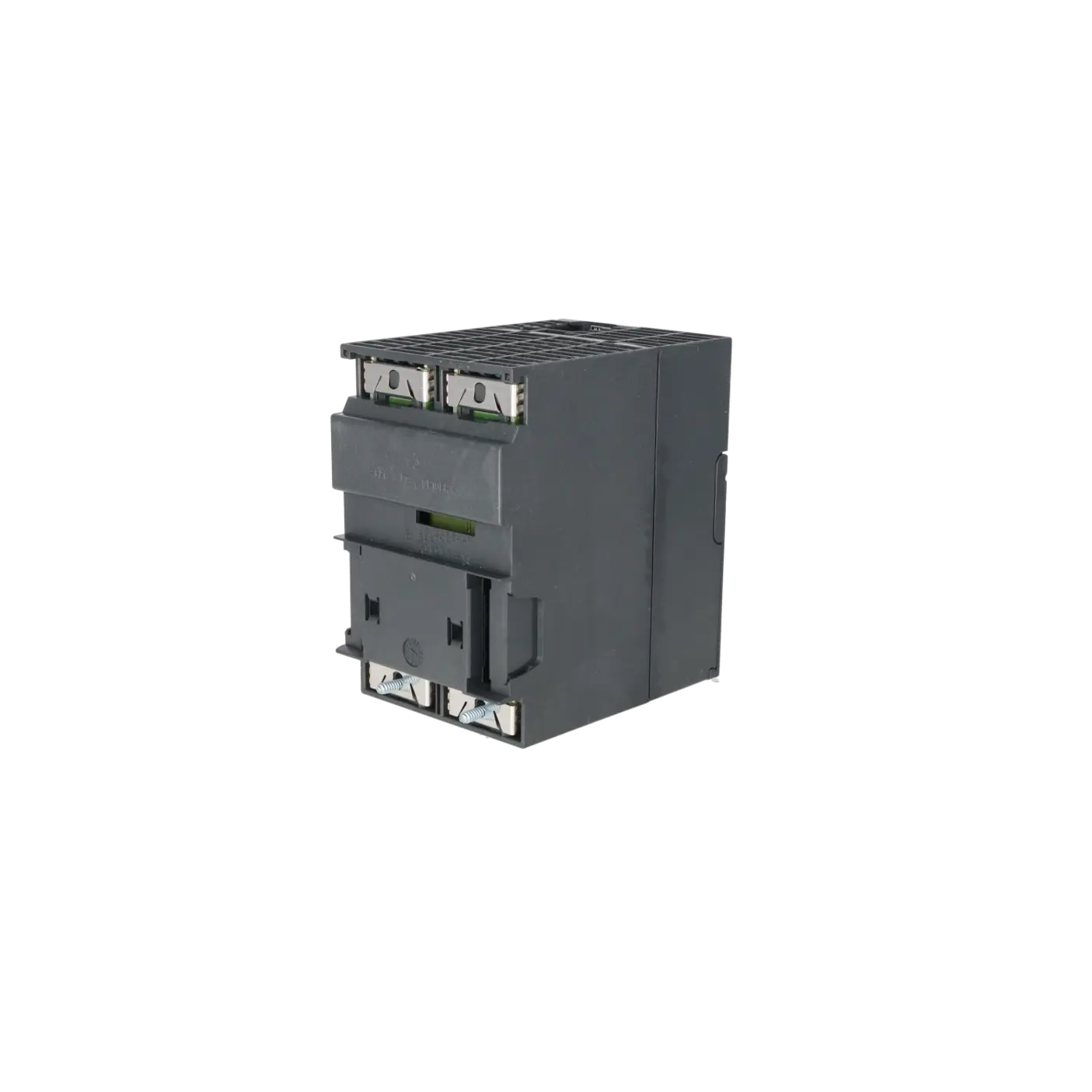

SIEMENS 6ES7352-5AH01-0AE0
- EICHLER-Art.Nr.: K0252227
- EAN: 4025515078838
- UPC: 040892550399
Produktbeschreibung
SIMATIC S7-300, FM352-5 MIT NPN-AUSGANG, HIGH SPEED BOOLEAN PROCESSOR, FUER HOCHGESCHWINDIGKEITS VERKNUEPFUNG, 12 DI, 8 DO, 1 GEBERSCHNITTSTELLE FUER RS-422-INKR./SSI-GEBER
Leistungen für SIEMENS 6ES7352-5AH01-0AE0
Reparatur
von 1.140,40 €
bis 1.677,06 €
Austausch
Gebraucht
Neu
SIEMENS |
6ES7352-5AH01-0AE0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.531 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515078838 | ||
| UPC | 040892550399 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | X07Y | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20100730 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-08 | |
| eClass | 5.1 | 27-24-22-05 | |
| eClass | 6.0 | 27-24-22-05 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001422 | |
| ETIM | 5 | EC001422 | |
Was ist 6ES7352-5AH01-0AE0 und wo wird es eingesetzt
6ES7352-5AH01-0AE0 ist eine Siemens SIMATIC S7-300 Funktionsbaugruppe FM 352-5 mit NPN-Ausgang. Sie wird als High Speed Boolean Processor eingesetzt, wenn schnelle logische Verknüpfungen, digitale Signale und Geberinformationen innerhalb einer bestehenden S7-300 Automatisierungsumgebung verarbeitet werden müssen. Die Baugruppe besitzt digitale Eingänge, digitale Ausgänge und eine Geberschnittstelle für RS422-Inkrementalgeber beziehungsweise SSI-Geber. In der Praxis ist sie besonders relevant für Maschinen und Anlagen, bei denen kurze Reaktionszeiten, präzise Signalverarbeitung und die Weiterverwendung vorhandener S7-300-Strukturen entscheidend sind. Für Instandhaltung und Einkauf steht vor allem die eindeutige Identifikation über Artikelnummer, Baugruppenfamilie und Ausgangsart im Vordergrund.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die Baugruppe 6ES7352-5AH01-0AE0 arbeitet mit einer DC-24-V-Lastspannung und verfügt über einen zulässigen Spannungsbereich von 20,4 V bis 28,8 V. Für die Anwendung wichtig sind die schnellen digitalen Eingänge, die Geberschnittstelle für RS422-Inkrementalgeber und SSI-Geber, die M-schaltenden digitalen Ausgänge sowie die Diagnose- und Statusanzeigen. Die Reaktionszeiten im Mikrosekundenbereich machen die Baugruppe für schnelle Verknüpfungs- und Signalaufgaben geeignet. Bei Austausch oder Fehlersuche müssen Versorgung, Frontstecker, Gebertyp, Parametrierung, Ausgangsverdrahtung und Projektierung sauber zur vorhandenen Anlage passen. Die technischen Daten sind deshalb nicht nur Beschaffungsmerkmale, sondern direkte Prüfpunkte für Inbetriebnahme, Störungssuche und Ersatzteilvergleich.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6ES7352-5AH01-0AE0 ist ein fortgeschrittener Life-Cycle-Status dokumentiert. Die Baugruppe wird im Siemens PLM-Kontext als Produkt mit angekündigtem Produktauslauf geführt; zusätzlich ist für diese Artikelnummer ein EOP-Datum im Oktober 2025 hinterlegt. Für Betreiber bestehender S7-300-Anlagen bedeutet dies ein erhöhtes Obsoleszenzrisiko, weil Beschaffung, Ersatzteilstrategie, Reparaturfähigkeit und Bevorratung stärker geplant werden müssen. Ein eindeutig verifizierter, kompatibler Nachfolger sollte nicht ohne technische Prüfung angesetzt werden. Entscheidend ist, ob die vorhandene Projektierung, die Verdrahtung, die NPN-Ausgangslogik und die Geberschnittstelle weiterhin unverändert genutzt werden müssen oder ob eine Migration vorbereitet werden soll.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei 6ES7352-5AH01-0AE0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann helfen, bestehende S7-300-Anlagen weiter zu betreiben, wenn die Baugruppe elektrisch instandsetzbar ist und ein unmittelbarer Systemwechsel nicht vorgesehen ist. Austauschgeräte oder geprüfte Ersatzteile sind besonders wichtig, wenn Stillstandszeiten reduziert und die Wiederinbetriebnahme planbar vorbereitet werden sollen. Life Cycle Management unterstützt Einkauf, Instandhaltung und technische Leitung dabei, Obsoleszenzrisiken, Lagerbestände und Versorgungsstrategien strukturiert zu bewerten. Ergänzend können Fachseminare zu SIMATIC S7 und Fehlersuche sinnvoll sein, wenn Diagnose, Projektierung und Anlagenhandling intern abgesichert werden sollen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
| Attribut | Wert |
|---|---|
| Versorgungsspannung | |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V |
| ● zulässiger Bereich, untere Grenze (DC) | 20,4 V |
| ● zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| ● Verpolschutz | Ja |
| Eingangsstrom | |
| aus Lastspannung 1L+, max. | 150 mA; typ. 60 mA |
| aus Lastspannung 2L+ (ohne Last), max. | 200 mA; typ. 60 mA, DE- / DA-Versorgung |
| aus Lastspannung 3L+ (mit Geber), max. | 600 mA; typ. 80 mA plus Geberstromversorgung |
| aus Lastspannung 3L+ (ohne Last), max. | 200 mA; typ. 80 mA |
| aus Rückwandbus DC 5 V, typ. | 135 mA |
| Geberversorgung | |
| 5 V-Geberversorgung | |
| ● 5 V | Ja |
| ● Kurzschluss-Schutz | Ja; elektronischer Überlastschutz; kein Schutz bei Anlegen einer normalen oder Zählerspannung. |
| ● Ausgangsstrom, max. | 250 mA |
| 24 V-Geberversorgung | |
| ● 24 V | Ja |
| ● Kurzschluss-Schutz | Ja; Überstrom- und Überhitzungsschutz bei Überlast; Diagnose, wenn Ausgang Temperaturgrenzwert erreicht; kein Schutz bei Anlegen einer normalen oder Zählerspannung |
| ● Ausgangsstrom, max. | 400 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 6,5 W |
| Speicher | |
| Art des Speichers | RAM |
| Speichergröße | 128 kbyte; nötig für Betrieb, MMC |
| Digitaleingaben | |
| Anzahl der Eingänge | 8; Standardmäßig und bis zu 12 bei DC 24 V Gebereingängen als Digitaleingänge |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | -30 ... +5 V |
| ● für Signal "1" | +11 ... +30 V |
| Eingangsstrom | |
| ● für Signal "0", max. (zulässiger Ruhestrom) | 1,5 mA |
| ● für Signal "1", typ. | 3,8 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| ● Eingangsfrequenz (bei 0,1 ms Verzögerungszeit), max. | 200 kHz |
| ● programmierbare digitale Filterverzögerung | keine, 5 µs, 10 µs, 15 µs, 20 µs, 50 µs, 1,6 ms |
| ● Mindestimpulsbreite für Programmreaktion | 1 µs, 5 µs, 10 µs, 15 µs, 20 µs, 50 µs, 1,6 ms |
| für Standardeingänge | |
| — bei "0" nach "1", max. | 3 µs; typ. 1,5 µs |
| Leitungslänge | |
| ● geschirmt, max. | 600 m |
| ● ungeschirmt, max. | 100 m; geschirmtes Kabel empfohlen, wenn Filterverzögerung kleiner 1,6 ms eingestellt |
| Digitalausgaben | |
| Anzahl der Ausgänge | 8 |
| M-schaltend | Ja |
| P-schaltend | Nein |
| Kurzschluss-Schutz | Ja; Überspannungsschutz, Thermischer Schutz |
| ● Ansprechschwelle, typ. | 1,7 bis 3,5 A |
| Begrenzung der induktiven Abschaltspannung auf | 2M -45 V typ, (-40 V bis -55 V); Anmerkung: kein Schutz gegen induktiven Kickback > 55 mJ |
| Ansteuern eines Digitaleingangs | Nein |
| Schaltvermögen der Ausgänge | |
| ● bei Lampenlast, max. | 5 W |
| Ausgangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0", max. | 28,8 V |
| ● für Signal "1", max. | 0,5 V |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 0,5 A; bei 60 °C |
| ● für Signal "1" zulässiger Bereich für 0 bis 60 °C, min. | 5 mA |
| ● für Signal "1" zulässiger Bereich für 0 bis 60 °C, max. | 600 mA |
| ● für Signal "0" Reststrom, max. | 1 mA |
| Ausgangsverzögerung bei ohmscher Last | |
| ● "0" nach "1", max. | 1 µs; 0,6 µs 50 mA / 1,0 µs 0,5 A |
| ● "1" nach "0", max. | 1,5 µs; 1,7 µs 50 mA / 1,5 µs 0,5 A |
| Parallelschalten von zwei Ausgängen | |
| ● zur Leistungserhöhung | Ja; 2 |
| Schaltfrequenz | |
| ● bei ohmscher Last, max. | 100 kHz; 20 kHz bei 0,5 A; 100 kHz bei 0,25 A |
| ● bei induktiver Last, max. | 2 Hz; 2 Hz bei 0,5 A mit externen Kommutator-Dioden; 0,5 Hz bei 0,5 A ohne externe Kommutator-Dioden |
| ● bei Lampenlast, max. | 10 Hz |
| Leitungslänge | |
| ● geschirmt, max. | 600 m |
| ● ungeschirmt, max. | 100 m |
| Geber | |
| Anschließbare Geber | |
| ● Inkrementalgeber (symmetrisch) | Ja |
| ● Inkrementalgeber (asymmetrisch) | Ja |
| ● Absolutgeber (SSI) | Ja |
| ● 2-Draht-Sensor | Ja |
| — zulässiger Ruhestrom (2-Draht-Sensor), max. | 1,5 mA |
| Gebersignale, Inkrementalgeber (symmetrisch) | |
| ● Spurmarkensignale | A, notA, B, notB |
| ● Nullmarkensignal | N, notN |
| ● Eingangsspannung | 5 V-Differenzsignal (phys. RS 422) |
| ● Eingangsfrequenz, max. | 500 kHz |
| ● Leitungslänge geschirmt, max. | 100 m; 100 m bei 24 V Versorgung und 500 kHz; 32 m bei 5 V Versorgung und 500 kHz |
| Gebersignale, Inkrementalgeber (asymmetrisch) | |
| ● Spurmarkensignale | A, B |
| ● Nullmarkensignal | N |
| ● Eingangsspannung | 24 V |
| ● Eingangsfrequenz, max. | 200 kHz |
| ● Leitungslänge geschirmt, max. | 50 m; Kabellänge, HTL inkrementelle Geber, Siemens, Typ 6FX2001-4: 50 kHz, 25 m geschirmt, max., 25 kHz, 50 m geschirmt, max. |
| Gebersignale, Absolutgeber (SSI) | |
| ● Datensignal | DATA, notDATA |
| ● Taktsignal | CK, notCK |
| ● Telegrammlänge, parametrierbar | 13 oder 25 bit |
| ● Taktfrequenz, max. | 1 MHz; 125 kHz, 250 kHz, 500 kHz oder 1 MHz |
| ● Leitungslänge geschirmt, max. | 320 m; bei 125 kHz |
| ● Monoflopzeit | einstellbar: 16 / 32 / 48 / 64 µs |
| ● Mithörbetrieb | Ja; bis zu zwei Stationen |
| ● Multi-Turn | Ja; 25 bit Telegramm |
| Gebersignalauswertung | |
| ● Zählrichtung, vorwärts | Ja |
| ● Zählrichtung, rückwärts | Ja |
| Reaktionszeiten | |
| Eingangs- bis Ausgangsreaktionszeit | 5 V Eingang auf 24 V Ausgang, 0-Filter: 1 bis 4 µs (typ); 24 V Eingang auf 24 V Ausgang, 0-Filter: 2 bis 6 µs (typ) |
| Schnittstellen | |
| Punkt-zu-Punkt-Kopplung | |
| ● Aktualisierungszeiten | PLC-Schnittstelle: 1,7 ms |
| Alarme/Diagnosen/Statusinformationen | |
| Alarme | |
| ● Diagnosealarm | Ja; 1L, 2L, 3L fehlend; MMC Fehler; Ausgangsüberlast (8); Geberversorgungsüberlast; Differenzial Drahtbruch; Parametrierfehler; SSI Telegramm Überlauf |
| ● Prozessalarm | Ja; 8 vorhanden; zur Generierung durch Anwenderprogramm |
| Diagnosen | |
| ● Drahtbruch der Signalgeberleitung | Ja |
| ● Überlauf/Unterlauf | Ja |
| ● fehlende Lastspannung | Ja |
| Diagnoseanzeige LED | |
| ● RUN/STOP-LED | Ja |
| ● Baugruppenversorgung DC 5 V (grün) | Ja |
| ● E/A-Status IOF (rot) | Ja |
| ● Micro Memory Card-Fehler MCF (rot) | Ja |
| ● Sammelfehler SF (rot) | Ja |
| ● Statusanzeige Digitaleingang (grün) | Ja; E 0 bis E 11 |
| ● Statusanzeige Digitalausgang (grün) | Ja; A 0 bis A 7 |
| ● Überlast Geberversorgungsspannung 24 V F (rot) | Ja |
| ● Überlast Geberversorgungsspannung 5 V F (rot) | Ja |
| Zähler | |
| Zählbereich, Beschreibung | Zählbereich (16-Bit Zähler): -32 768 bis 32 767 (anwenderspezifisch innerhalb dieses Bereichs); Zählbereich (32-Bit Zähler): -2 147 483 648 bis 2 147 483 647 (anwenderspezifisch innerhalb dieses Bereichs) |
| Zählbereich, untere Grenze | -2147480000 |
| Zählbereich, obere Grenze | 2147480000 |
| Zählmodus | |
| ● Zählmodus, Einzeln | Ja |
| ● Zählmodus, Kontinuierlich | Ja |
| ● Zählmodus, Periodisch | Ja |
| Potenzialtrennung | |
| zwischen 1L und 2L und 3L | Ja |
| Potenzialtrennung Digitaleingaben | |
| ● Potenzialtrennung Digitaleingaben | Ja; ja CPU, E/A und Gebereinheiten sind getrennt |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Umgebungstemperatur bei Lagerung/Transport | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| Projektierung | |
| Programmierung | |
| ● Programmzykluszeit (Scan) | 1 µs |
| Anschlusstechnik | |
| erforderlicher Frontstecker | 1x 40-polig |
| Maße | |
| Breite | 80 mm |
| Höhe | 125 mm |
| Tiefe | 120 mm |
| Gewichte | |
| Gewicht, ca. | 434 g; Baugruppengewicht: ca. 434 g (mit 1L Anschluss & ohne E/A Anschluss oder MMC); Versandgewicht: ca. 500 g (mit Bus- und 1L Anschluss & ohne E/A-Anschluss oder MMC) |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet bei 6ES7352-5AH01-0AE0 die rote SF-LED? | Zuerst sollte die Online-Diagnose der Steuerung ausgelesen werden, um zwischen interner Störung, Parametrierfehler und externem Signalproblem zu unterscheiden. Anschließend sind Lastspannungen, Geberversorgung und angeschlossene Signalgeber zu kontrollieren. Danach sollte geprüft werden, ob Drahtbruch, Ausgangsüberlast oder ein SSI-Telegrammproblem gemeldet wird. Falls die Meldung bestehen bleibt, ist ein Vergleich mit einer funktionsfähigen Baugruppe oder eine technische Prüfung der Baugruppe sinnvoll. |
| Warum meldet 6ES7352-5AH01-0AE0 fehlende Lastspannung 1L, 2L oder 3L? | Zuerst sollte geprüft werden, ob die DC-24-V-Versorgung an den betreffenden Anschlüssen stabil anliegt. Anschließend sind Sicherungen, Klemmen, Frontstecker und Massebezug zu kontrollieren. Danach sollte abgeglichen werden, ob die Potenzialgruppen der Baugruppe zur tatsächlichen Verdrahtung passen. Falls die Spannung vorhanden ist und die Diagnose bestehen bleibt, kann eine interne Versorgungs- oder Überwachungsstörung der Baugruppe eingegrenzt werden. |
| Warum zeigt 6ES7352-5AH01-0AE0 einen MMC-Fehler oder die MCF-LED? | Zuerst sollte geprüft werden, ob die Micro Memory Card korrekt gesteckt und mechanisch unbeschädigt ist. Anschließend ist zu kontrollieren, ob Projektierung, Parametrierdaten und Programmstand zur eingesetzten Baugruppe passen. Danach sollte die Baugruppe nach gesicherter Datengrundlage erneut geladen und gestartet werden. Falls der Fehler wiederkehrt, sollte zwischen defekter Speicherkarte, fehlerhaften Daten und einer internen Baugruppenstörung unterschieden werden. |
| Warum meldet 6ES7352-5AH01-0AE0 Ausgangsüberlast oder IOF? | Zuerst sollte die Last an den digitalen Ausgängen elektrisch geprüft und mit dem zulässigen Ausgangsstrom abgeglichen werden. Anschließend sind Kurzschluss, falsche Verdrahtung, induktive Lasten und fehlende Schutzbeschaltung zu kontrollieren. Danach sollte geprüft werden, ob der betroffene Ausgang nach Entlastung wieder korrekt schaltet. Falls die Meldung weiterhin aktiv bleibt, ist eine beschädigte Ausgangsstufe oder eine thermische Überlastfolge einzugrenzen. |
| Warum wird bei 6ES7352-5AH01-0AE0 Drahtbruch am RS422-Geber gemeldet? | Zuerst sollte die Geberverdrahtung auf Unterbrechung, vertauschte Signaladern und sicheren Schirmanschluss geprüft werden. Anschließend sind die Differenzsignale A, notA, B, notB sowie gegebenenfalls N und notN mit der Parametrierung abzugleichen. Danach sollte kontrolliert werden, ob Geberversorgung, Leitungslänge und Steckverbinder zur Anwendung passen. Falls die Diagnose bestehen bleibt, sollte der Geber oder die Baugruppe vergleichsweise geprüft werden. |
| Warum tritt bei 6ES7352-5AH01-0AE0 ein SSI-Telegrammfehler oder SSI-Telegrammüberlauf auf? | Zuerst sollte geprüft werden, ob Daten- und Taktsignale des SSI-Gebers korrekt angeschlossen sind. Anschließend sind Telegrammlänge, Taktfrequenz, Monoflopzeit und Parametrierung mit dem eingesetzten Absolutgeber abzugleichen. Danach sollte die Leitung auf Schirmung, Länge und Störeinflüsse kontrolliert werden. Falls der Fehler nur sporadisch auftritt, sollte zusätzlich der zeitliche Zusammenhang mit schnellen Ausgangsschaltvorgängen oder Lastwechseln eingegrenzt werden. |
| Warum reagieren die Ausgänge von 6ES7352-5AH01-0AE0 nicht wie erwartet? | Zuerst sollte geprüft werden, ob die Parametrierung der Ausgangslogik zur tatsächlichen NPN-Ausgangsverdrahtung passt. Anschließend sind Lastspannung, Bezugspotenzial und angeschlossene Lasten zu kontrollieren. Danach sollte der Signalzustand der Eingänge, der Logikverknüpfung und der Ausgangsanzeige miteinander abgeglichen werden. Falls die Diagnose keine externe Ursache zeigt, sollte eine Funktionsprüfung der Ausgangsstufe erfolgen. |
Kann 6ES7352-5AH01-0AE0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in einer bestehenden SIMATIC S7-300-Anlage genutzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag schafft vor der Durchführung eine belastbare Entscheidungsgrundlage. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilbeschaffung.
Wann ist bei 6ES7352-5AH01-0AE0 ein Austauschgerät sinnvoller als eine Reparatur?
Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und die Reparaturdauer nicht zur Stillstandssituation passt. Vor der Entscheidung sollten Artikelnummer, NPN-Ausgangsart, Projektierung, Frontstecker, Geberanschluss und Anlagenverdrahtung geprüft werden. Eine Reparatur kann wirtschaftlicher sein, wenn Zeit für Fehleranalyse, Kostenvoranschlag und Funktionsprüfung vorhanden ist. Der Austausch ist dagegen häufig die pragmatische Lösung, wenn die Wiederinbetriebnahme im Vordergrund steht und die technische Passfähigkeit eindeutig geklärt ist.
Gibt es einen Nachfolger für 6ES7352-5AH01-0AE0?
Ein verifizierter, direkt kompatibler Nachfolger sollte nicht ohne technische Prüfung angenommen werden. Bei dieser Baugruppe sind S7-300-Systemumgebung, NPN-Ausgänge, RS422-/SSI-Geberschnittstelle, Parametrierdaten und Programmstruktur entscheidend. Schon kleine Unterschiede bei Ausgangslogik, Geberauswertung oder Projektierung können Auswirkungen auf die Maschine haben. Wenn kein eindeutig bestätigter Ersatztyp vorliegt, sind Reparatur, Austausch, Bevorratung oder eine geplante Migration die sichereren Entscheidungswege.
Was ist beim Ersatz von 6ES7352-5AH01-0AE0 in einer bestehenden S7-300-Anlage zu prüfen?
Beim Ersatz muss zuerst die vollständige Artikelnummer abgeglichen werden, weil die Ausgangsart und die Baugruppenversion für die Passfähigkeit entscheidend sind. Danach sind STEP-7-Projektierung, Parametrierung, Micro Memory Card, Frontstecker, Lastspannung und Gebertyp zu prüfen. Zusätzlich sollte die Verdrahtung der digitalen Ein- und Ausgänge mit der vorhandenen Dokumentation verglichen werden. Nach dem Einbau ist eine Funktionsprüfung der Signalwege und Diagnosen sinnvoll, bevor die Anlage wieder produktiv betrieben wird.
Woran erkennt man einen Defekt an 6ES7352-5AH01-0AE0?
Ein Defekt kann sich durch rote Diagnose-LEDs, fehlende Ausgangsreaktion, Geberfehler, MMC-Meldungen, Parametrierfehler oder sporadische Signalunterbrechungen zeigen. Zuerst sollten externe Ursachen wie Spannungsversorgung, Verdrahtung, Geber, Lasten und Projektierung ausgeschlossen werden. Bleibt die Störung trotz korrekter Peripherie bestehen, ist eine technische Prüfung der Baugruppe sinnvoll. Bei EICHLER kann die Baugruppe anhand des konkreten Fehlerbilds analysiert, instand gesetzt und im Testzentrum funktionsgeprüft werden.
Wie lässt sich die Verfügbarkeit von 6ES7352-5AH01-0AE0 trotz Obsoleszenz absichern?
Die Verfügbarkeit lässt sich durch eine Kombination aus Bestandsprüfung, Reparaturstrategie, Austauschoptionen und gezielter Bevorratung absichern. Für kritische Anlagen sollte bewertet werden, wie viele Baugruppen verbaut sind, welche Stillstandskosten entstehen und ob identische Ersatzteile kurzfristig benötigt werden. Life Cycle Management hilft, diese Risiken strukturiert zu erfassen und eine Versorgungsstrategie bis zur geplanten Modernisierung aufzubauen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Wie kann der Einkauf 6ES7352-5AH01-0AE0 sicher anfragen?
Für eine belastbare Anfrage sollten Hersteller, Artikelnummer 6ES7352-5AH01-0AE0, gewünschter Zustand, benötigte Leistung und Einsatzdringlichkeit eindeutig angegeben werden. Relevant ist auch, ob Reparatur, Austauschgerät, Gebrauchtgerät oder Neuware geprüft werden soll. Bei defekten Baugruppen erleichtert eine Fehlerbeschreibung mit LED-Anzeigen, Diagnosemeldung und Anlagenkontext die technische Bewertung. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
