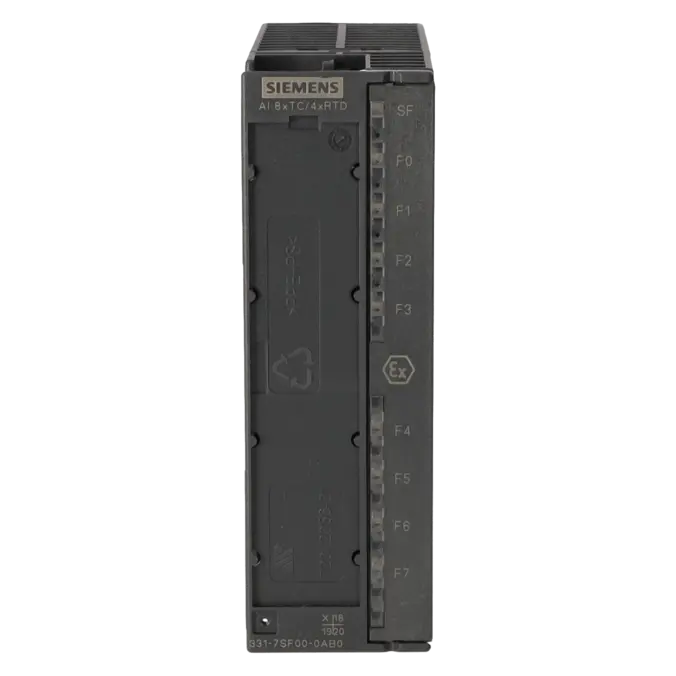

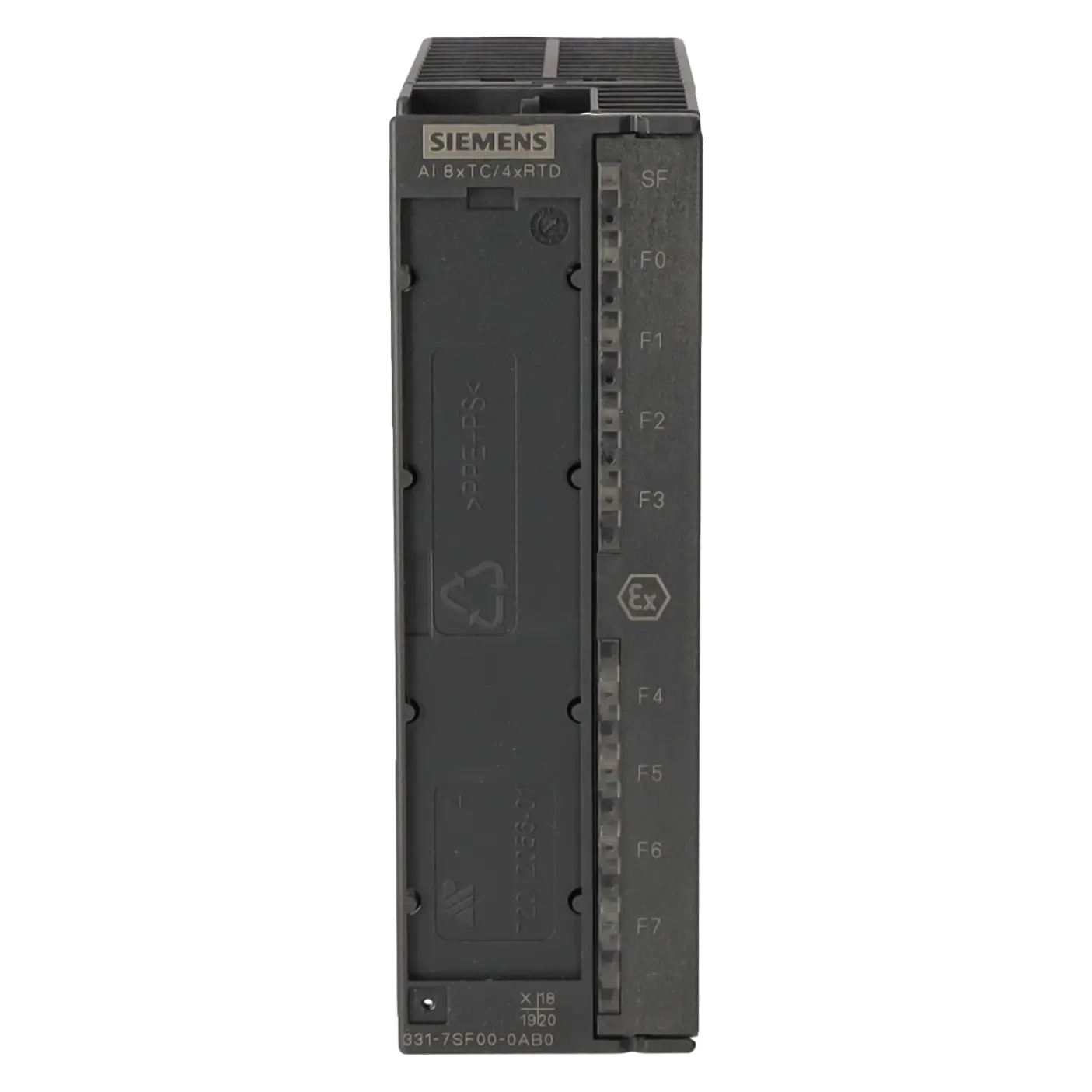

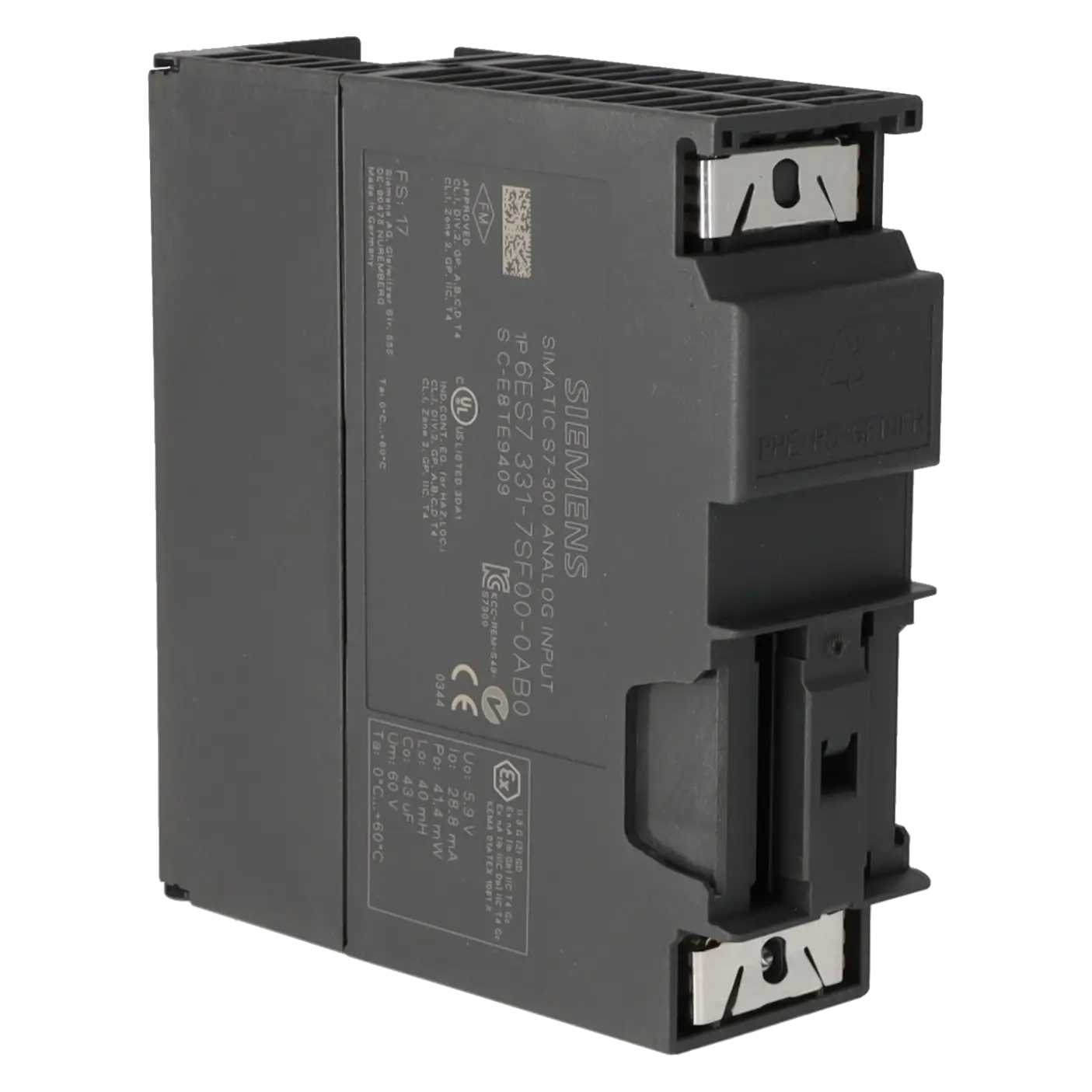

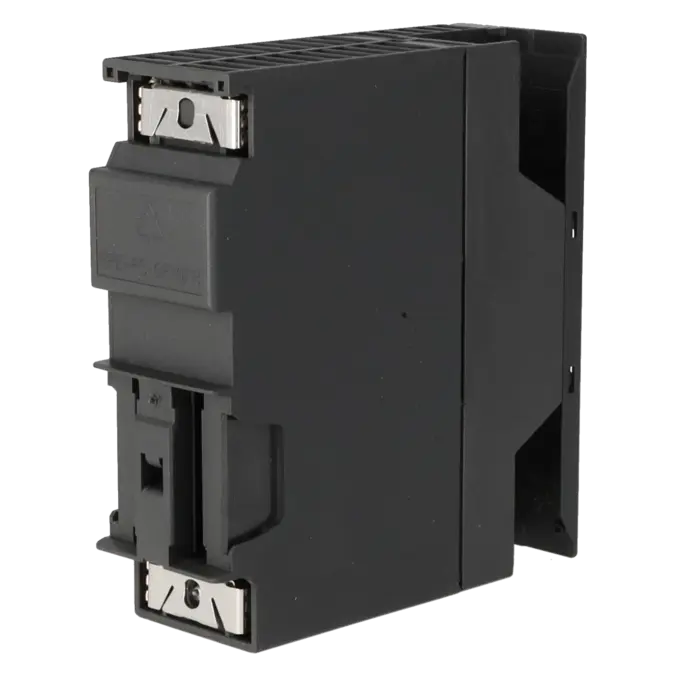

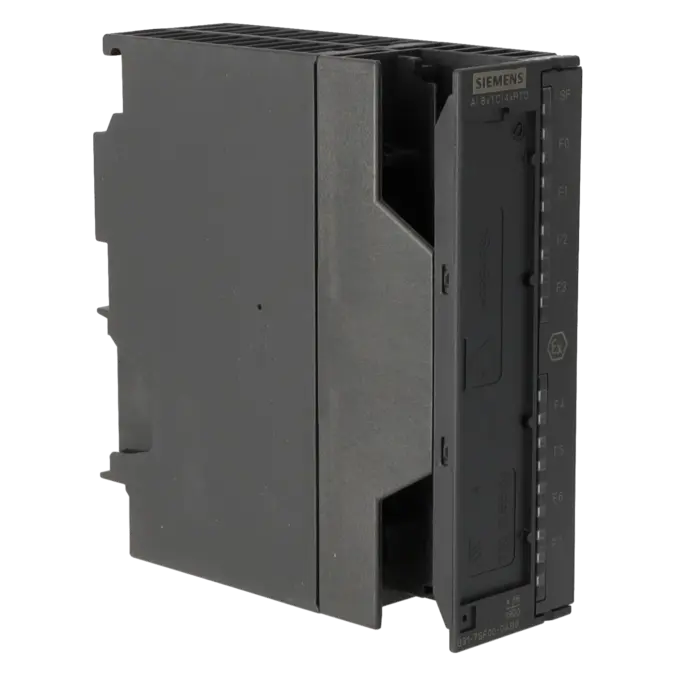

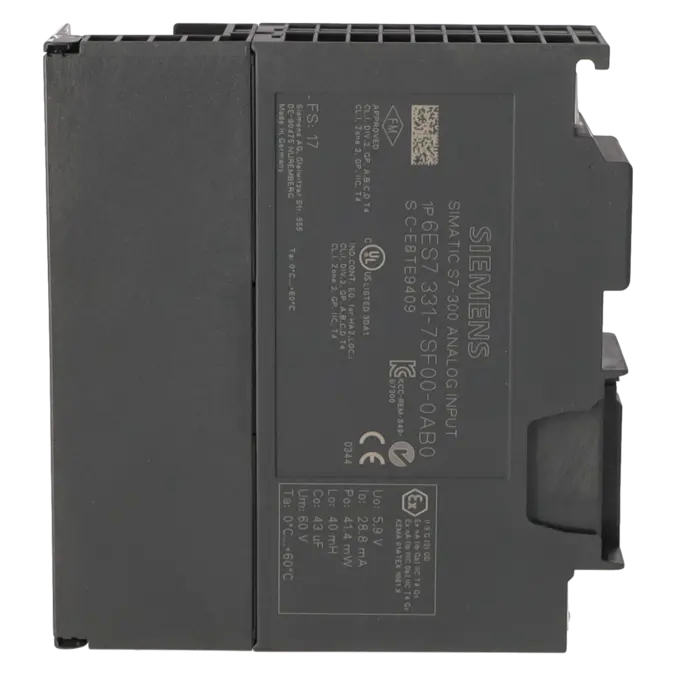

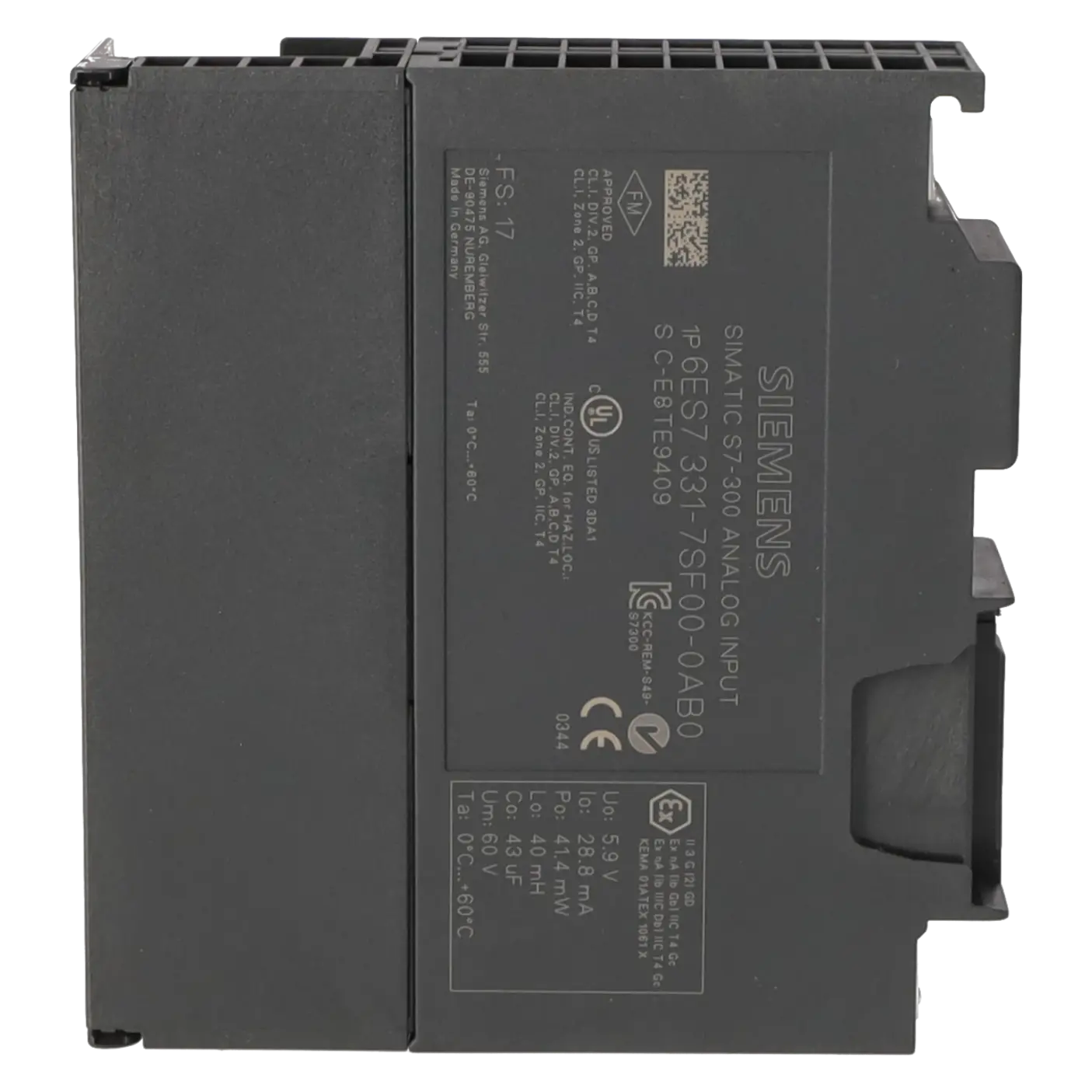

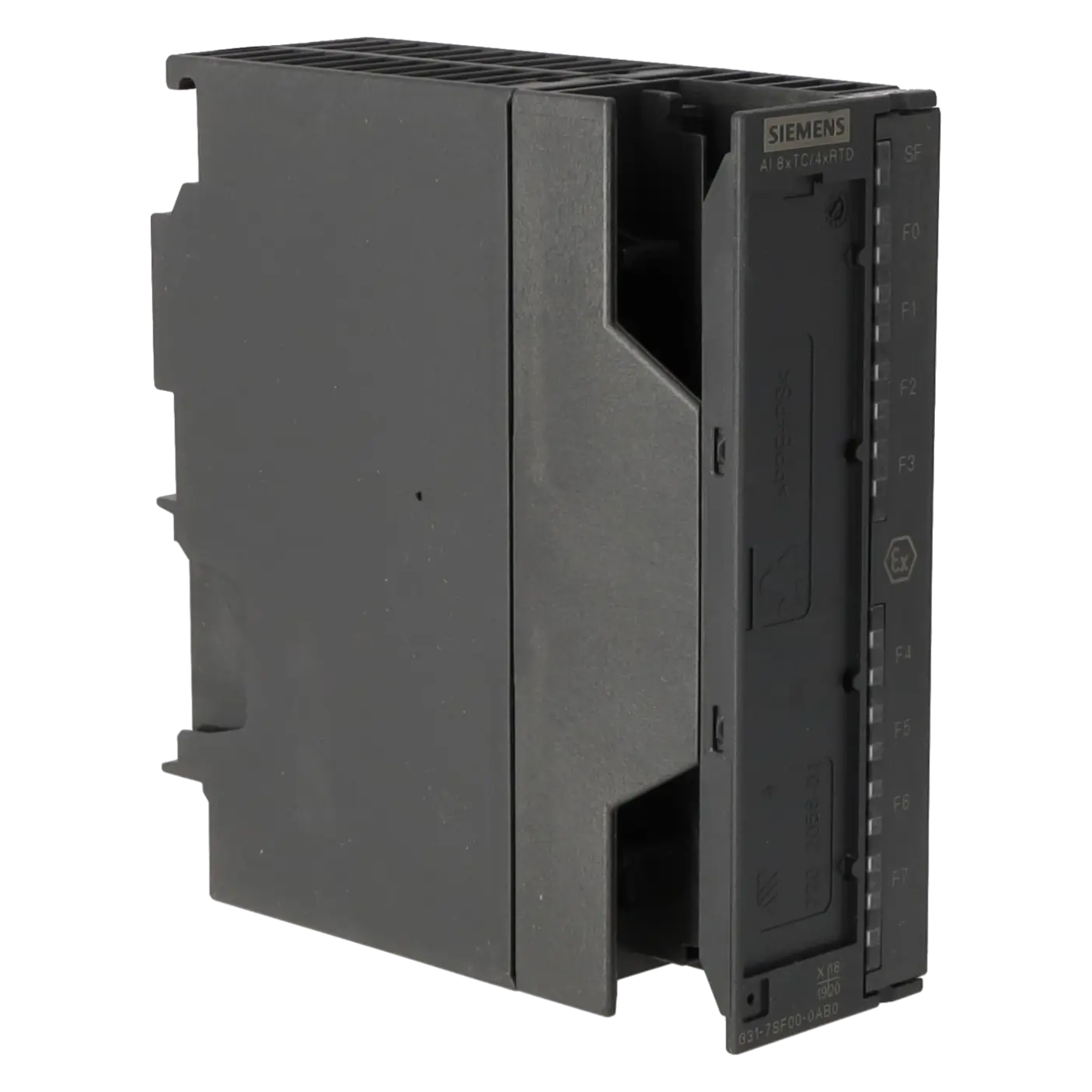

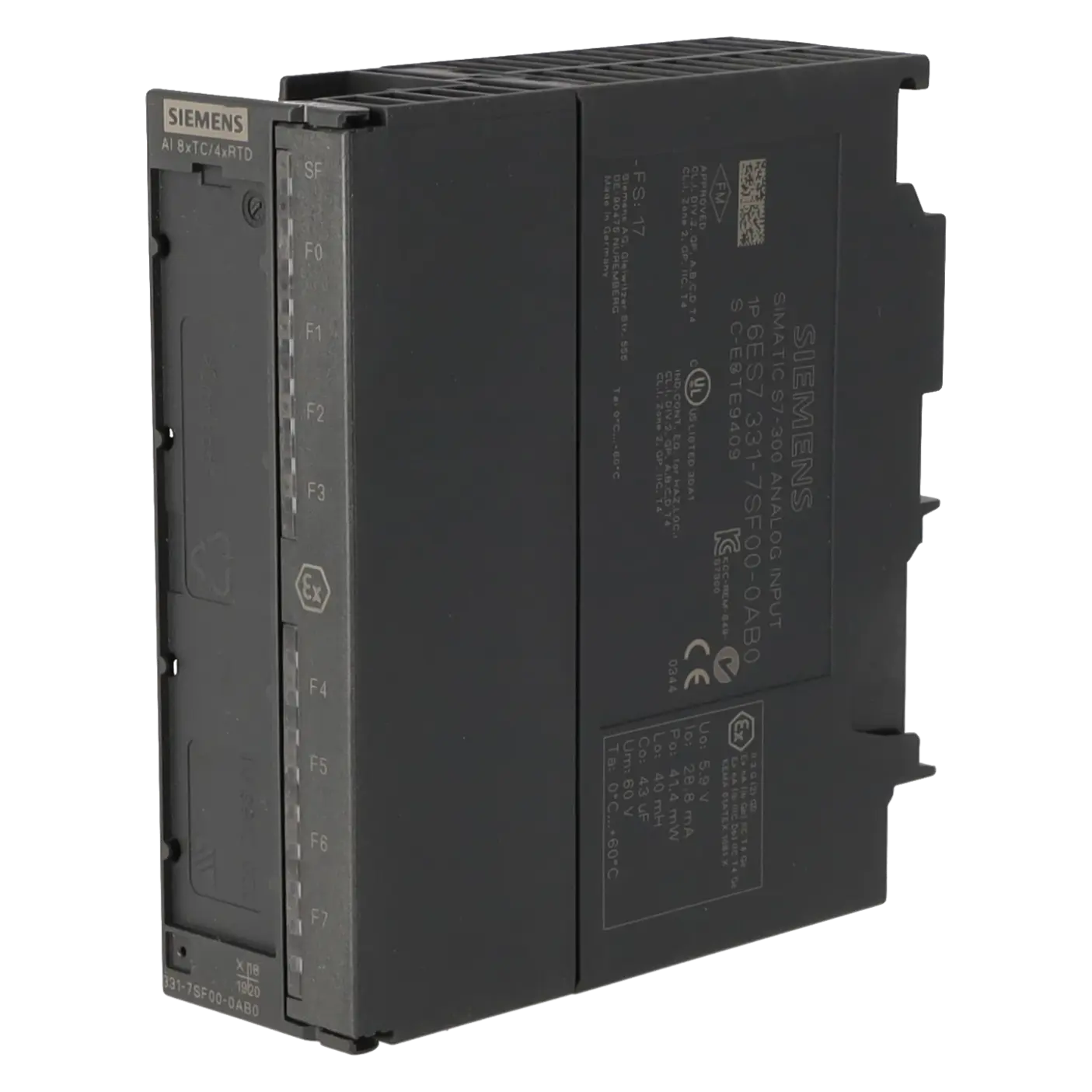

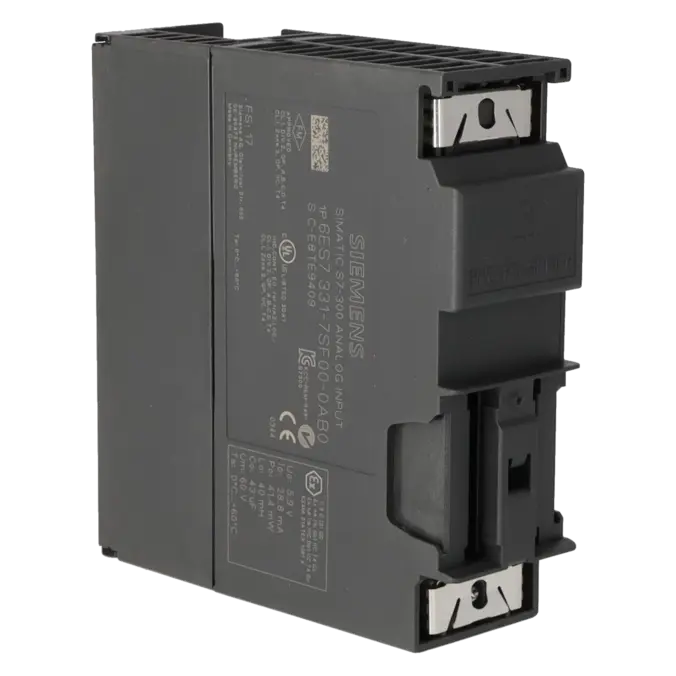

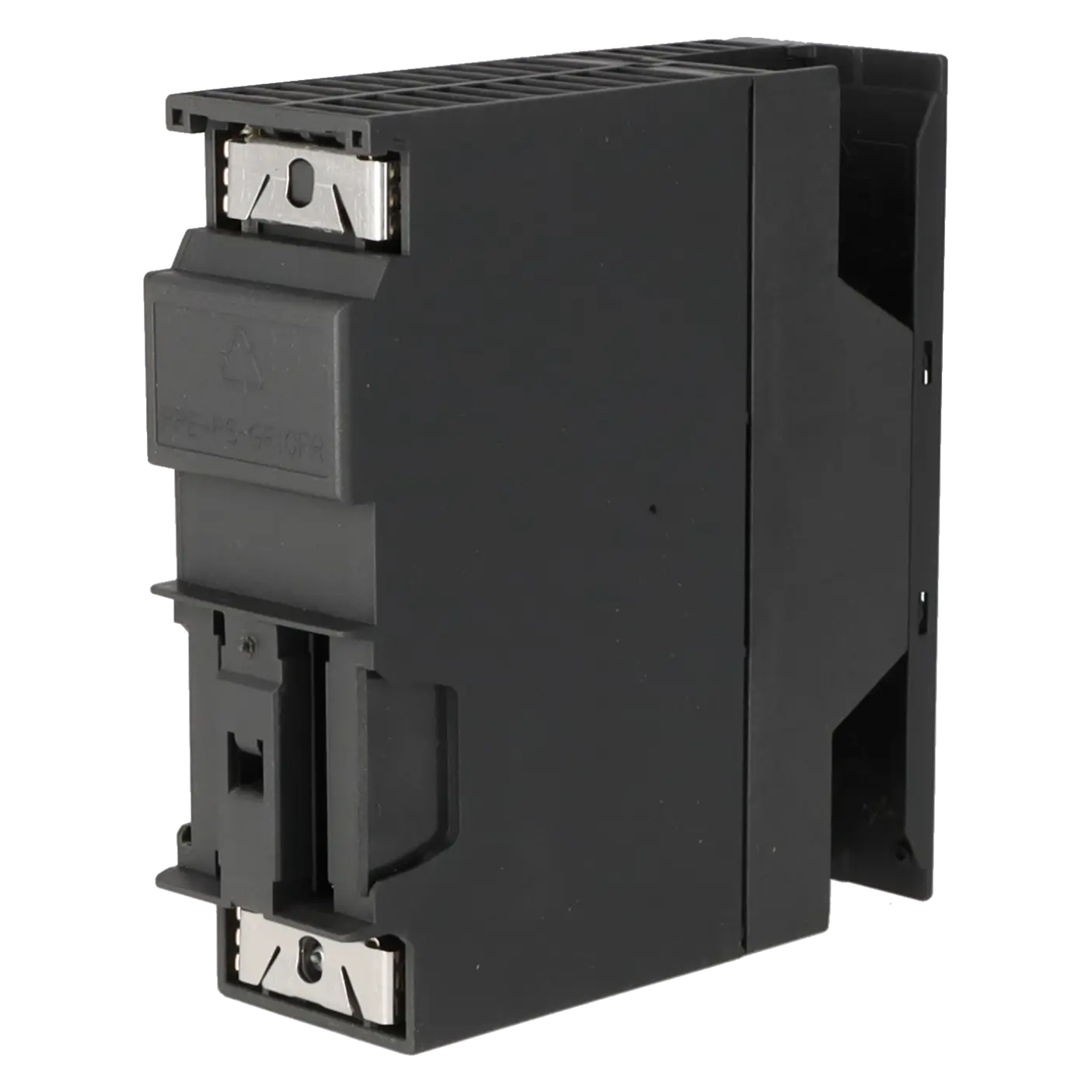

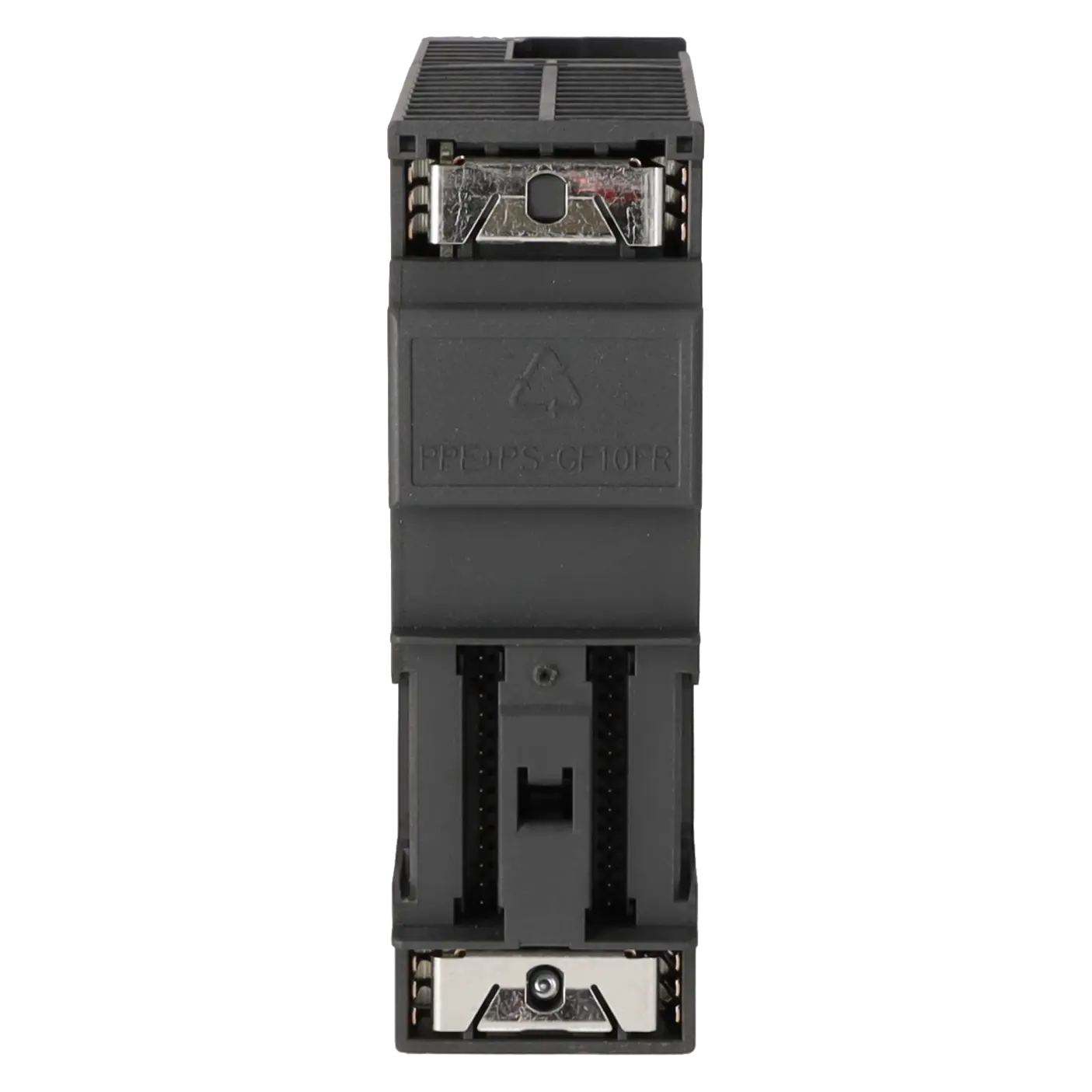

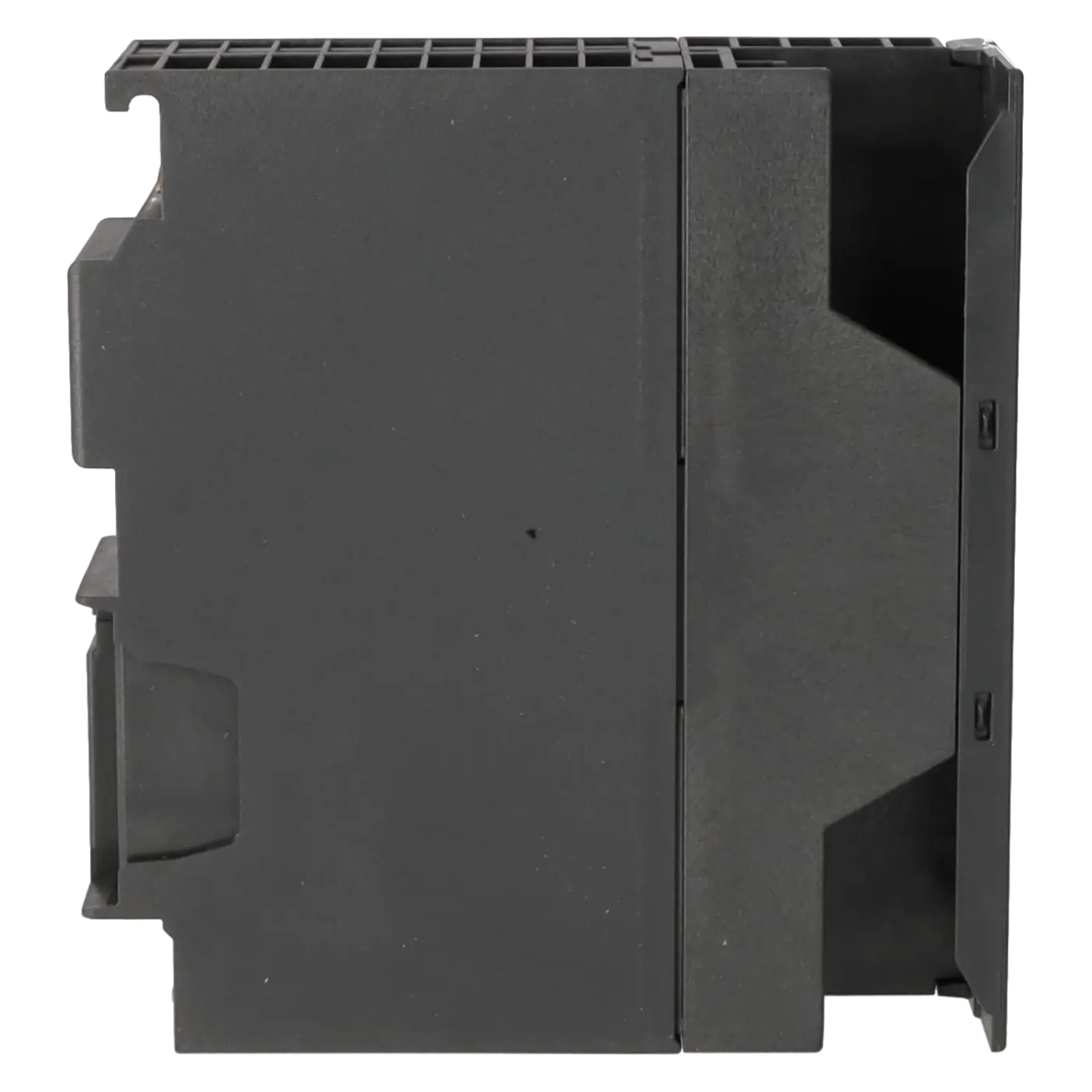

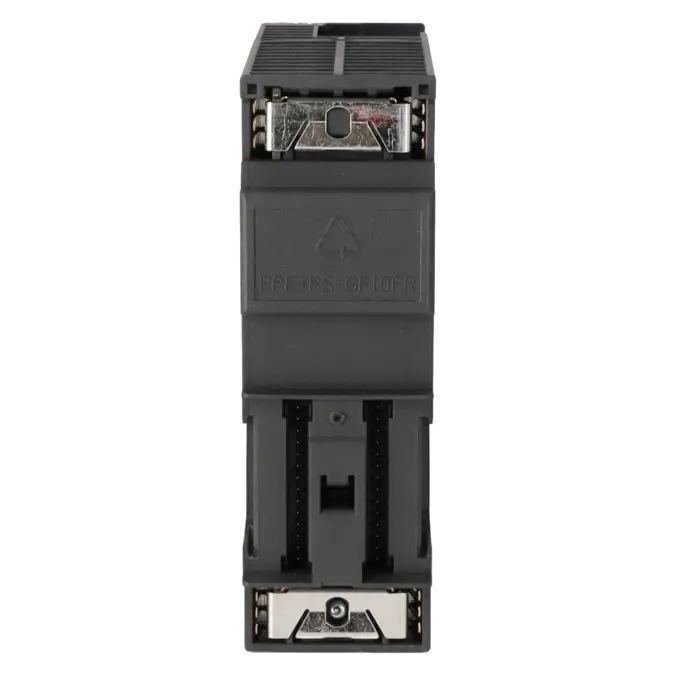

SIEMENS 6ES7331-7SF00-0AB0
- EICHLER-Art.Nr.: K0118581
- EAN: 4025515061236
- UPC: 662643230246
Produktbeschreibung
SIMATIC S7, ANALOGEINGABE SM 331, POTENTIALGETRENNT, 8 AE THERMOELEMENTE/4 AE PT100, F. SIGNALE AUS DEM EX-BEREICH, DIAGNOSEFAEHIG, PTB GEPRUEFT, 1 X 20-POLIG
Leistungen für SIEMENS 6ES7331-7SF00-0AB0
Reparatur
von 622,20 €
bis 915,00 €
Austausch
Gebraucht
998,11 €
748,58 €
Neu
SIEMENS |
6ES7331-7SF00-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.33 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515061236 | ||
| UPC | 662643230246 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | STPCS7 | ||
| Fabrikategruppe | 4428 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20090116 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-05 | |
| eClass | 5.1 | 27-24-22-01 | |
| eClass | 6.0 | 27-24-22-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001420 | |
| ETIM | 5 | EC001420 | |
Was ist 6ES7331-7SF00-0AB0 und wo wird es eingesetzt
6ES7331-7SF00-0AB0 ist eine Siemens SIMATIC S7 Analogeingabebaugruppe SM 331 für die Erfassung von Temperatur- und Sensorsignalen in industriellen Automatisierungsanlagen. Die Baugruppe ist für 8 Analogeingänge mit Thermoelementen beziehungsweise 4 Analogeingänge mit Pt100-Widerstandsthermometern ausgelegt und wird in bestehenden SIMATIC S7-300-Umgebungen eingesetzt, wenn Prozesswerte aus dem Feld zuverlässig in die Steuerung eingelesen werden müssen. Besonders relevant ist die Baugruppe in Anlagen, in denen Signale aus dem Ex-Bereich verarbeitet werden und eine diagnosefähige, PTB-geprüfte Ex-Analogbaugruppe benötigt wird. Für Instandhaltung und Einkauf ist die genaue Artikelnummer entscheidend, weil Messart, Ex-Zulassung, Frontstecker, Projektierung und vorhandene Verdrahtung beim Ersatz exakt zusammenpassen müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die Baugruppe 6ES7331-7SF00-0AB0 arbeitet mit 24 V DC Lastspannung L+ und nimmt aus dem Rückwandbus DC 5 V maximal 120 mA auf. Die typische Verlustleistung liegt bei 0,6 W, was für Wärmehaushalt und Schaltschrankplanung relevant ist. Unterstützt werden Thermoelemente der Typen B, E, J, K, L, N, R, S, T und U sowie Widerstandsthermometer wie Ni 100, Pt 100 und Pt 200. Geschirmte Leitungen sind bis maximal 200 m vorgesehen, bei Thermoelementen bis 50 m. Die Auflösung reicht mit Übersteuerungsbereich bis 16 Bit, die Integrationszeit ist von 2,5 bis 100 ms parametrierbar. Für die Fehlersuche sind die auslesbare Diagnoseinformation, Bereichsüberschreitung, Drahtbruch, Kurzschluss sowie die roten SF- und F-LEDs besonders wichtig.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6ES7331-7SF00-0AB0 ist der Produktstatus im Kontext von EOP zum 01.10.2025 zu bewerten. Damit rückt die Baugruppe für Betreiber, Instandhaltung und Einkauf klar in ein Obsoleszenzthema. Entscheidend ist nicht nur, ob ein einzelnes Ersatzteil beschafft werden kann, sondern ob die Anlage über den geplanten Nutzungszeitraum hinweg weiterhin sicher versorgt bleibt. Ein verifizierter kompatibler Nachfolger sollte nur nach Prüfung der vorhandenen Projektierung, Messbereiche, Ex-Anforderungen, Sensorbeschaltung und Anschlussbedingungen bewertet werden. Ohne diese Prüfung sollte kein Ersatztyp pauschal gleichgesetzt werden. Bei kritischen Anlagen empfiehlt sich eine frühzeitige Bewertung von Reparaturfähigkeit, Austauschoptionen, Bevorratung und Migrationsplanung. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei Ausfall oder unplausiblen Messwerten kann eine Reparatur der 6ES7331-7SF00-0AB0 sinnvoll sein, wenn die bestehende Projektierung erhalten bleiben und ein ungeplanter Umbau vermieden werden soll. Die Bearbeitung umfasst eine technische Reinigung, vorbeugende Instandhaltung, Fehleranalyse, Instandsetzung und Funktionsprüfung, wodurch die Baugruppe wieder belastbar für den Anlagenbetrieb bewertet werden kann. Austausch und Ersatzteilversorgung sind besonders relevant, wenn Stillstandszeiten reduziert oder eine kurzfristige Wiederinbetriebnahme vorbereitet werden muss. Bei abgekündigten SIMATIC S7-300-Baugruppen unterstützt Life Cycle Management dabei, Bestände, Ausfallrisiken und Bevorratung strukturiert zu bewerten. Für komplexe Störungen an der Anlage kann der Technische Vor-Ort-Service ergänzend helfen, Verdrahtung, Projektierung, Diagnose und Wiederanlauf direkt im Anlagenumfeld einzugrenzen.
| Attribut | Wert |
|---|---|
| Versorgungsspannung | |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V |
| Eingangsstrom | |
| aus Rückwandbus DC 5 V, max. | 120 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 0,6 W |
| Analogeingaben | |
| Anzahl Analogeingänge | 8; 8x Thermoelemente; 4x RTD-Thermowiderstände |
| Eingangsbereiche | |
| ● Spannung | Ja |
| ● Strom | Nein |
| ● Thermoelement | Ja |
| ● Widerstandsthermometer | Ja |
| ● Widerstand | Ja |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● -1 V bis +1 V | Ja |
| — Eingangswiderstand (-1 V bis +1 V) | 10 MΩ |
| ● -25 mV bis +25 mV | Ja |
| — Eingangswiderstand (-25 mV bis +25 mV) | 10 MΩ |
| ● -250 mV bis +250 mV | Ja |
| — Eingangswiderstand (-250 mV bis +250 mV) | 10 MΩ |
| ● -50 mV bis +50 mV | Ja |
| — Eingangswiderstand (-50 mV bis +50 mV) | 10 MΩ |
| ● -500 mV bis +500 mV | Ja |
| — Eingangswiderstand (-500 mV bis +500 mV) | 10 MΩ |
| ● -80 mV bis +80 mV | Ja |
| — Eingangswiderstand (-80 mV bis +80 mV) | 10 MΩ |
| Eingangsbereiche (Nennwerte), Thermoelemente | |
| ● Typ B | Ja |
| — Eingangswiderstand (Typ B) | 10 MΩ |
| ● Typ E | Ja |
| — Eingangswiderstand (Typ E) | 10 MΩ |
| ● Typ J | Ja |
| — Eingangswiderstand (Typ J) | 10 MΩ |
| ● Typ K | Ja |
| — Eingangswiderstand (Typ K) | 10 MΩ |
| ● Typ L | Ja |
| — Eingangswiderstand (Typ L) | 10 MΩ |
| ● Typ N | Ja |
| — Eingangswiderstand (Typ N) | 10 MΩ |
| ● Typ R | Ja |
| — Eingangswiderstand (Typ R) | 10 MΩ |
| ● Typ S | Ja |
| — Eingangswiderstand (Typ S) | 10 MΩ |
| ● Typ T | Ja |
| — Eingangswiderstand (Typ T) | 10 MΩ |
| ● Typ U | Ja |
| — Eingangswiderstand (Typ U) | 10 MΩ |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer | |
| ● Ni 100 | Ja |
| — Eingangswiderstand (Ni 100) | 10 MΩ |
| ● Pt 100 | Ja |
| — Eingangswiderstand (Pt 100) | 10 MΩ |
| ● Pt 200 | Ja |
| — Eingangswiderstand (Pt 200) | 10 MΩ |
| Leitungslänge | |
| ● geschirmt, max. | 200 m; TC: 50 m |
| Analogwertbildung für die Eingänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 16 bit; 10 bit bis 15 bit + VZ |
| ● Integrationszeit parametrierbar | Ja; 2,5 ... 100 ms |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 10 ... 400 Hz |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Strommessung als 2-Draht-Messumformer | Ja |
| ● für Strommessung als 4-Draht-Messumformer | Ja |
| Fehler/Genauigkeiten | |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) | 0,04 %; 0,09 bis 0,04 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) | 0,008 %; 0,018 ... 0,008 % |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja |
| Diagnosen | |
| ● Diagnoseinformation auslesbar | Ja |
| ● Bereichsüberschreitung | Ja |
| ● Drahtbruch der Signalgeberleitung | Ja |
| ● Kurzschluss der Signalgeberleitung | Ja |
| Diagnoseanzeige LED | |
| ● Sammelfehler SF (rot) | Ja |
| ● Kanalfehleranzeige F (rot) | Ja |
| Ex(i)-Kennwerte | |
| Baugruppe für Ex(i)-Schutz | Ja |
| Höchstwerte für Anschlussklemmen für Gasgruppe IIC | |
| ● Uo (Leerlaufspannung), max. | 5,9 V |
| ● Io (Kurzschlussstrom), max. | 28,8 mA |
| ● Po (Ausgangsleistung), max. | 41,4 mW |
| ● Co (zulässige externe Kapazität), max. | 43 µF |
| ● Lo (zulässige externe Induktivität), max. | 40 mH |
| Potenzialtrennung | |
| Potenzialtrennung Analogeingaben | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Normen, Zulassungen, Zertifikate | |
| Einsatz im explosionsgefährdeten Bereich | |
| ● ATEX-Kennzeichnung | ATEX II 3 G (2) GD Ex nA [ib Gb] [ib IIIC Db] IIC T4 Gc |
| ● FM-Kennzeichung | Class I, Division 2, Group A, B, C, D T4 |
| ● Prüfnummer PTB | Ex-96.D.2108X |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● max. | 60 °C |
| Anschlusstechnik | |
| erforderlicher Frontstecker | 20-polig |
| Gewichte | |
| Gewicht, ca. | 210 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet bei 6ES7331-7SF00-0AB0 die SF-LED rot? | Zuerst sollte die Diagnoseinformation der Steuerung ausgelesen und dem betroffenen Kanal zugeordnet werden. Anschließend sind Sensorart, Messbereich und Parametrierung mit der tatsächlichen Verdrahtung abzugleichen. Danach sollte geprüft werden, ob Drahtbruch, Kurzschluss oder eine Bereichsüberschreitung an der Signalgeberleitung vorliegt. Falls der Fehler weiterhin besteht, ist die Baugruppe kanalweise gegen eine bekannte funktionsfähige Konfiguration einzugrenzen. |
| Warum zeigt 6ES7331-7SF00-0AB0 eine F-LED oder einen Kanalfehler an? | Zuerst sollte festgestellt werden, welcher Eingangskanal den Fehler meldet. Anschließend sind Klemmen, Frontstecker, Schirmung und Sensorleitung des betroffenen Kanals zu kontrollieren. Danach sollte die eingestellte Sensorart mit dem angeschlossenen Thermoelement oder Widerstandsthermometer abgeglichen werden. Zusätzlich ist zu prüfen, ob ein elektrischer Fehler am Sensor oder an der Feldverdrahtung vorliegt. |
| Warum meldet 6ES7331-7SF00-0AB0 Drahtbruch, obwohl ein Sensor angeschlossen ist? | Zuerst sollte die Leitung zwischen Sensor und Frontstecker auf Unterbrechung, lose Klemmen und Kontaktprobleme geprüft werden. Anschließend ist zu kontrollieren, ob die parametrierte Messart zur real angeschlossenen Sensorbeschaltung passt. Danach sollte die Kanalverdrahtung mit einem Referenzsensor oder einer bekannten funktionierenden Messstelle verglichen werden. Falls die Meldung bestehen bleibt, ist ein Defekt am Eingangskanal oder an der Baugruppe einzugrenzen. |
| Warum liefert 6ES7331-7SF00-0AB0 unplausible Temperaturwerte? | Zuerst sollte geprüft werden, ob der eingestellte Thermoelement- oder Widerstandsthermometer-Typ mit dem tatsächlich angeschlossenen Sensor übereinstimmt. Anschließend sind Polarität, Klemmenbelegung und Leitungsschirmung zu kontrollieren. Danach sollte die Integrationszeit im Verhältnis zur Störumgebung und zur erwarteten Messwertdynamik bewertet werden. Falls die Werte weiterhin stark abweichen, sollte der Sensor gegen eine bekannte Referenzmessstelle geprüft werden. |
| Warum zeigt 6ES7331-7SF00-0AB0 Bereichsüberschreitung oder Messwertüberlauf an? | Zuerst sollte abgeglichen werden, ob der Eingangswert außerhalb des parametrierten Messbereichs liegt. Anschließend sind Sensorart, Anschlussbelegung und mögliche Störungen durch lange oder unzureichend geschirmte Leitungen zu kontrollieren. Danach sollte geprüft werden, ob der Kanal korrekt projektiert ist und ob die verwendete Signalart von der Baugruppe unterstützt wird. Falls die Meldung nicht plausibel ist, kann ein Kanalvergleich zur Eingrenzung der Fehlerursache helfen. |
| Warum wird bei 6ES7331-7SF00-0AB0 ein Kurzschluss der Signalgeberleitung gemeldet? | Zuerst sollte die Feldleitung vom Sensor bis zum Frontstecker auf beschädigte Isolation, Feuchtigkeit oder vertauschte Adern geprüft werden. Anschließend sind die Anschlussklemmen und der Frontstecker auf Fremdbrücken, lose Leiter oder mechanische Beschädigung zu kontrollieren. Danach sollte der betroffene Kanal elektrisch getrennt und mit einem bekannten Sensor erneut geprüft werden. Falls die Kurzschlussmeldung weiterhin auftritt, ist ein interner Kanalfehler der Baugruppe zu bewerten. |
| Warum fallen Messwerte an 6ES7331-7SF00-0AB0 sporadisch aus? | Zuerst sollte geprüft werden, ob der Fehler kanalbezogen, sensorbezogen oder baugruppenweit auftritt. Anschließend sind Frontstecker, Schirmauflage, Leitungsführung und mechanische Belastungen an den Anschlussstellen zu kontrollieren. Danach sollte die Diagnosehistorie der Steuerung mit den Prozessbedingungen verglichen werden. Falls die Aussetzer temperatur-, vibrations- oder anlagenzustandsabhängig auftreten, ist eine elektrische Prüfung der Baugruppe und der Feldverdrahtung sinnvoll. |
Kann 6ES7331-7SF00-0AB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in der bestehenden SIMATIC S7-300-Anlage verwendet werden soll. Besonders bei abgekündigten oder schwer beschaffbaren Baugruppen kann die Reparatur helfen, eine sofortige Migration zu vermeiden. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung zwischen Reparatur, Austausch und Ersatzbeschaffung.
Was tun, wenn 6ES7331-7SF00-0AB0 nicht mehr kurzfristig verfügbar ist?
Bei eingeschränkter Verfügbarkeit sollte zuerst geprüft werden, ob eine Reparatur der vorhandenen Baugruppe, ein Austauschgerät oder eine geplante Bevorratung die sicherste Lösung ist. Für Instandhaltung und Einkauf ist dabei wichtig, den Bedarf nicht nur für den akuten Ausfall, sondern auch für weitere baugleiche Anlagen zu bewerten. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Bei kritischen Anlagen kann eine strukturierte Ersatzteilstrategie helfen, Stillstandsrisiken zu reduzieren.
Gibt es einen Nachfolger für 6ES7331-7SF00-0AB0?
Ein Nachfolger sollte nicht pauschal eingesetzt werden, ohne die technische Passfähigkeit zu prüfen. Bei Ex-Analogbaugruppen sind Messart, Sensorbeschaltung, Projektierung, Diagnoseverhalten, Frontstecker, Zulassungen und Anlagenfreigaben entscheidend. Ein vermeintlich ähnliches Analogmodul kann in der bestehenden Anlage ungeeignet sein, wenn Ex-Anforderungen oder Messbereiche nicht übereinstimmen. Deshalb sollte ein möglicher Ersatztyp immer technisch abgeglichen werden. Wenn kein eindeutig verifizierter kompatibler Ersatz vorliegt, sind Reparatur, Austausch und Bevorratung häufig die risikoärmeren Optionen.
Ist 6ES7331-7SF00-0AB0 mit bestehenden SIMATIC S7-300 Anlagen kompatibel?
Die Baugruppe ist für den Einsatz in SIMATIC S7-300-Umgebungen vorgesehen, die tatsächliche Kompatibilität hängt jedoch von der vorhandenen Hardwarekonfiguration, Projektierung und Sensorbeschaltung ab. Vor einem Austausch sollte abgeglichen werden, ob die Artikelnummer, der Frontstecker, die parametrierten Messbereiche und die Ex-Anforderungen zur bestehenden Anlage passen. Besonders wichtig ist die Prüfung, ob Thermoelemente oder Widerstandsthermometer identisch angebunden sind. Bei Bestandsanlagen reduziert ein genauer Vergleich der Projektierungsdaten das Risiko von Diagnosefehlern, Messwertabweichungen oder ungeplanten Stillständen.
Wann ist Austausch statt Reparatur bei 6ES7331-7SF00-0AB0 sinnvoll?
Ein Austausch ist sinnvoll, wenn die Anlage schnell wieder in Betrieb gehen muss und eine passende, geprüfte Baugruppe verfügbar ist. Eine Reparatur eignet sich eher, wenn die vorhandene Baugruppe erhalten bleiben soll, ein wiederkehrendes Fehlerbild sauber analysiert werden muss oder Obsoleszenzrisiken wirtschaftlich bewertet werden sollen. In vielen Fällen entscheidet die Kombination aus Stillstandsrisiko, Reparaturfähigkeit, Ersatzteilverfügbarkeit und Anlagenkritikalität. Ein geprüfter Austausch kann kurzfristig entlasten, während die Reparatur als ergänzende Maßnahme die Bevorratung und langfristige Versorgung absichert.
Worauf sollte beim Kauf einer gebrauchten 6ES7331-7SF00-0AB0 geachtet werden?
Beim Kauf einer gebrauchten Baugruppe sollte nicht nur die Artikelnummer übereinstimmen. Wichtig sind der technische Zustand, die Funktionsprüfung, Diagnosefreiheit, mechanische Unversehrtheit des Frontbereichs und die Eignung für die vorhandene Anlagenkonfiguration. Gerade bei Ex-relevanten Analogbaugruppen müssen Sensorart, Zulassungsanforderungen und Projektierung besonders sorgfältig geprüft werden. Garantie und Gewährleistung erhöhen die Planungssicherheit, weil Einkauf und Instandhaltung nicht allein den äußeren Zustand bewerten müssen. Für kritische Anlagen ist eine geprüfte Baugruppe gegenüber ungeprüfter Ware deutlich besser kalkulierbar.
Wie lässt sich ein Ausfall von 6ES7331-7SF00-0AB0 kurzfristig überbrücken?
Ein Ausfall lässt sich kurzfristig überbrücken, wenn eine passende Austauschbaugruppe verfügbar ist oder die defekte Baugruppe schnell repariert werden kann. Zuerst sollte das Fehlerbild eingegrenzt werden, damit Sensor-, Verdrahtungs- und Parametrierungsfehler nicht mit einem Baugruppendefekt verwechselt werden. Danach kann entschieden werden, ob Austausch, Reparatur oder eine temporäre Ersatzteilbereitstellung sinnvoller ist. Für wiederkehrende Ausfälle empfiehlt sich eine Bevorratung kritischer SIMATIC S7-300-Baugruppen, damit die Wiederinbetriebnahme nicht von kurzfristiger Beschaffung abhängig bleibt.
