SIEMENS 6ES7331-7NF10-0AB0
- EICHLER-Art.Nr.: K0118577
- EAN: 4019169350716
- UPC: 662643177985
Produktbeschreibung

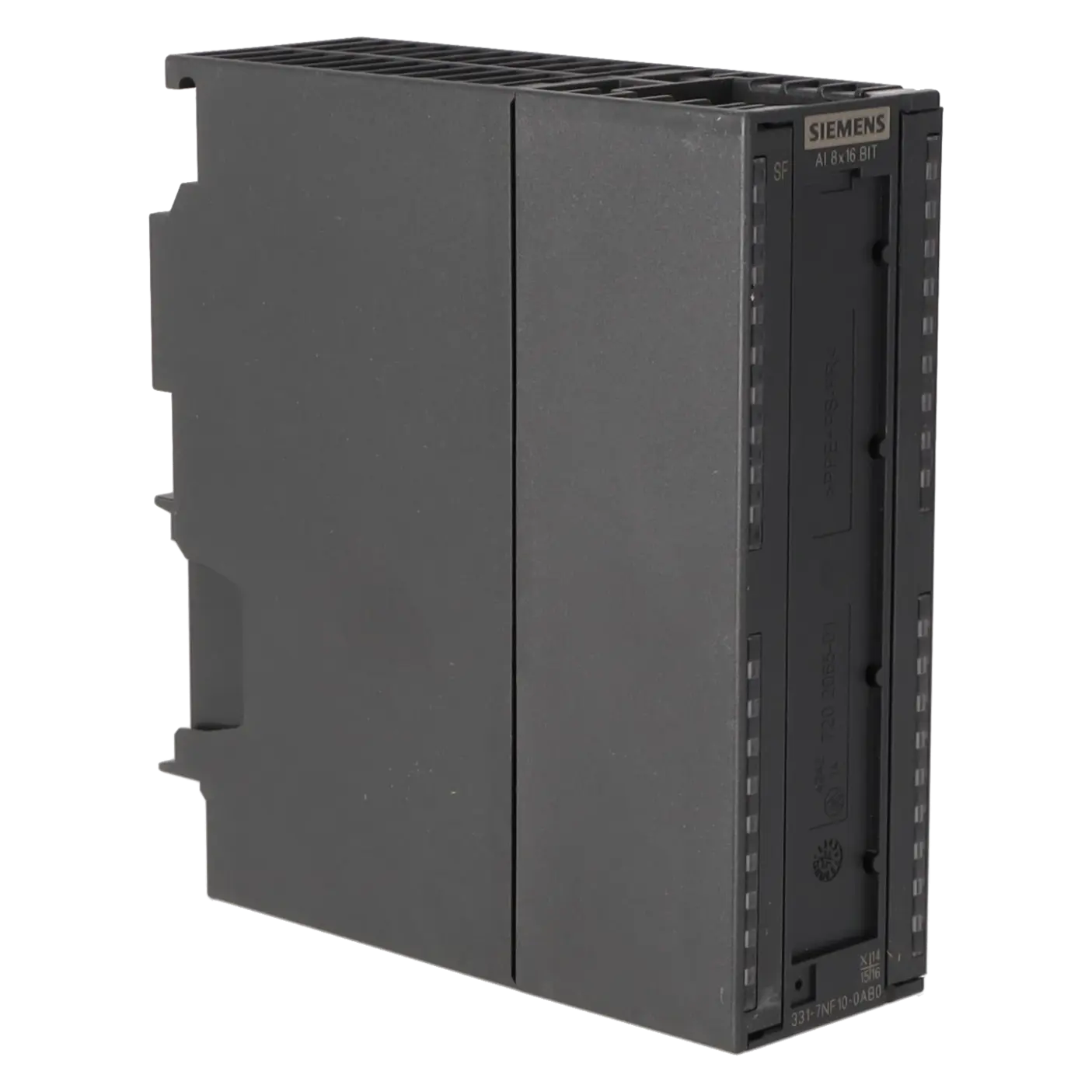

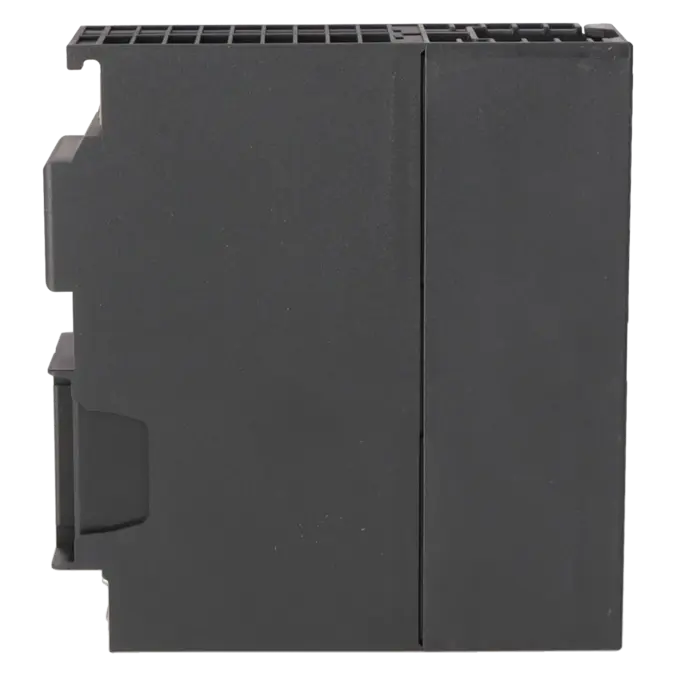

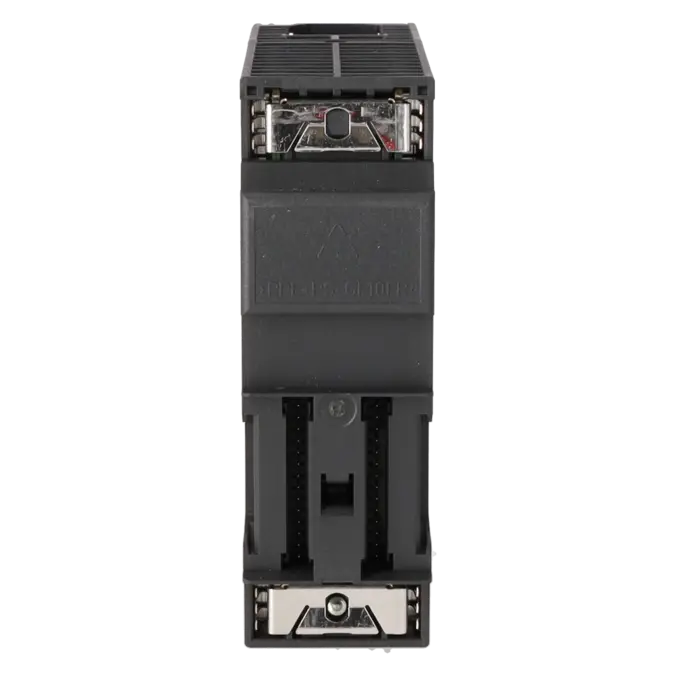

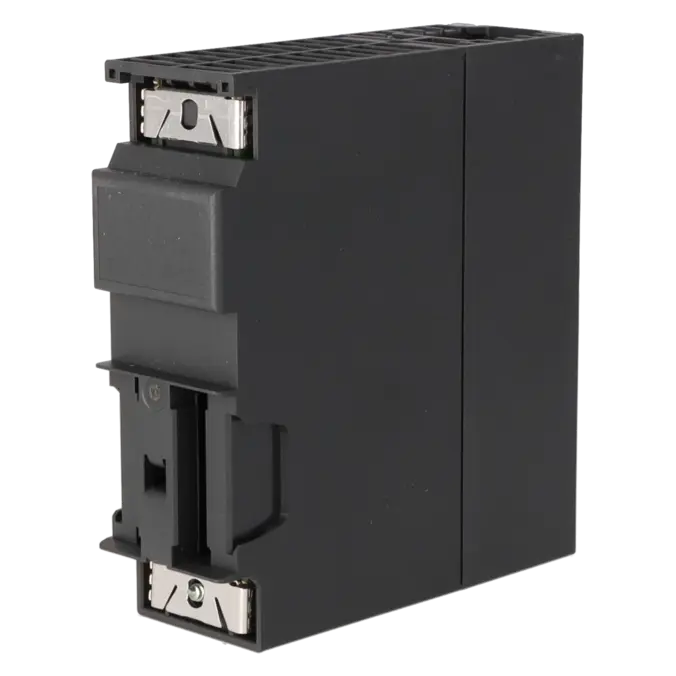

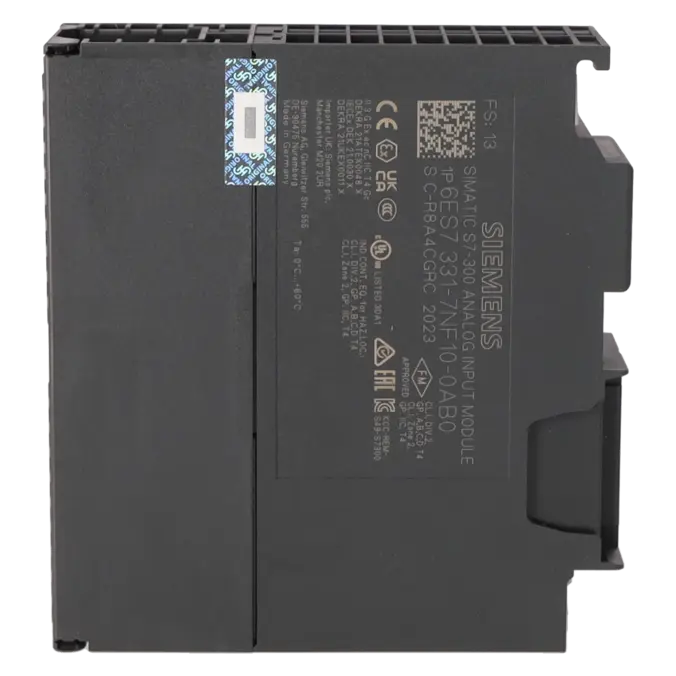

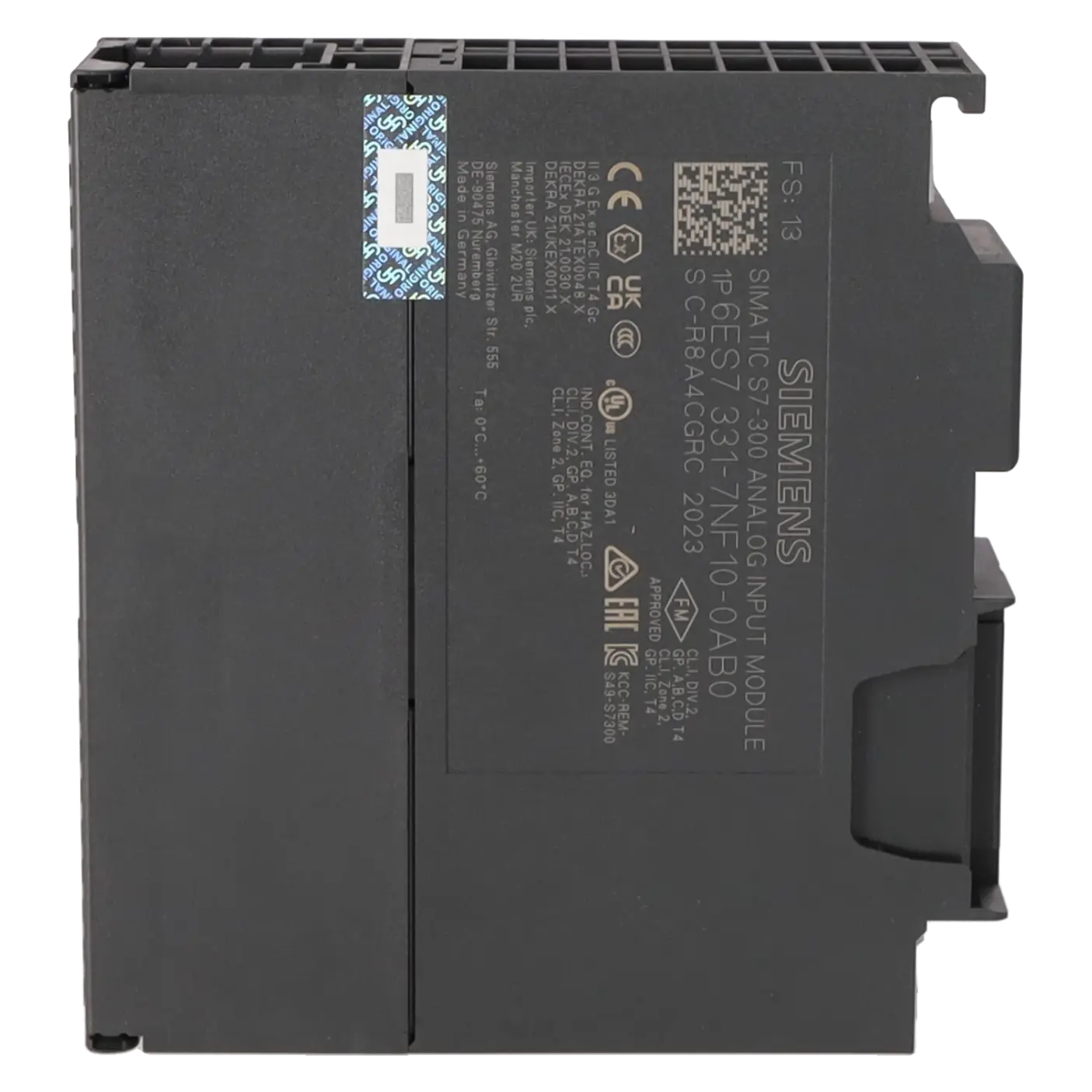

SIMATIC S7-300, ANALOGEINGABE SM 331, POTENTIALGETRENNT, 8 AE; +/-5/10V, 1-5V, +/-20MA, 0/4 BIS 20MA, 16 BIT, EINZELWURZELUNG (60V COM.), 4-KANALBETRIEB: 10MS, 8-KANALBETRIEB: 23-95MS, 1X 40-POLIG
Leistungen für SIEMENS 6ES7331-7NF10-0AB0
Reparatur
von 553,67 €
bis 996,60 €
Austausch
Gebraucht
1.245,43 €
934,07 €
Neu
SIEMENS |
6ES7331-7NF10-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.326 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4019169350716 | ||
| UPC | 662643177985 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4561 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20080331 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-05 | |
| eClass | 5.1 | 27-24-22-01 | |
| eClass | 6.0 | 27-24-22-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001420 | |
| ETIM | 5 | EC001420 | |
Was ist 6ES7331-7NF10-0AB0 und wo wird es eingesetzt

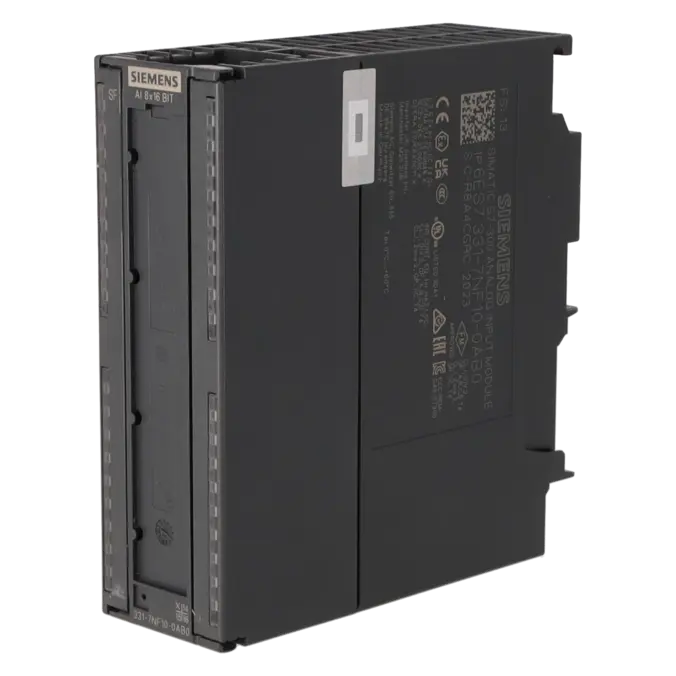

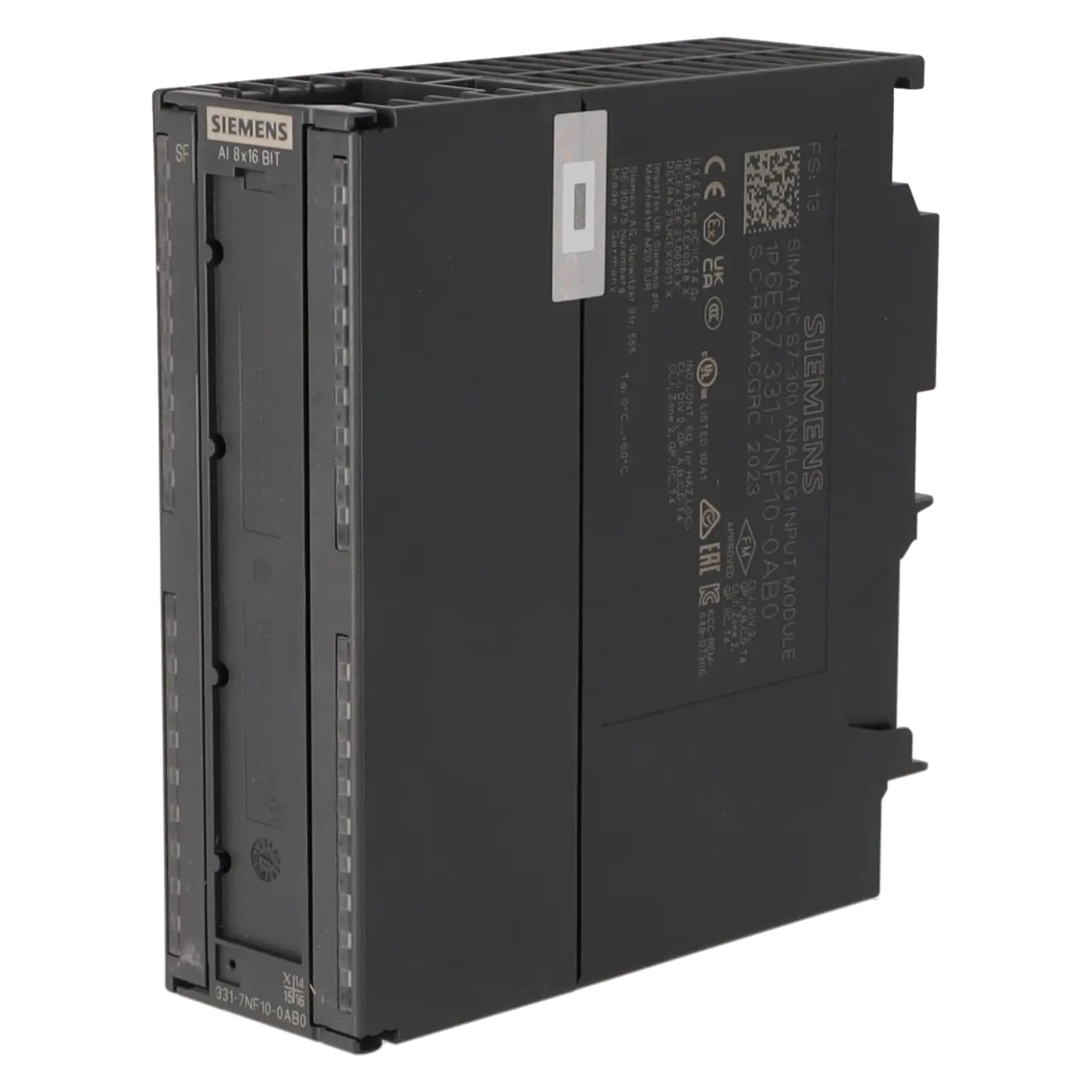

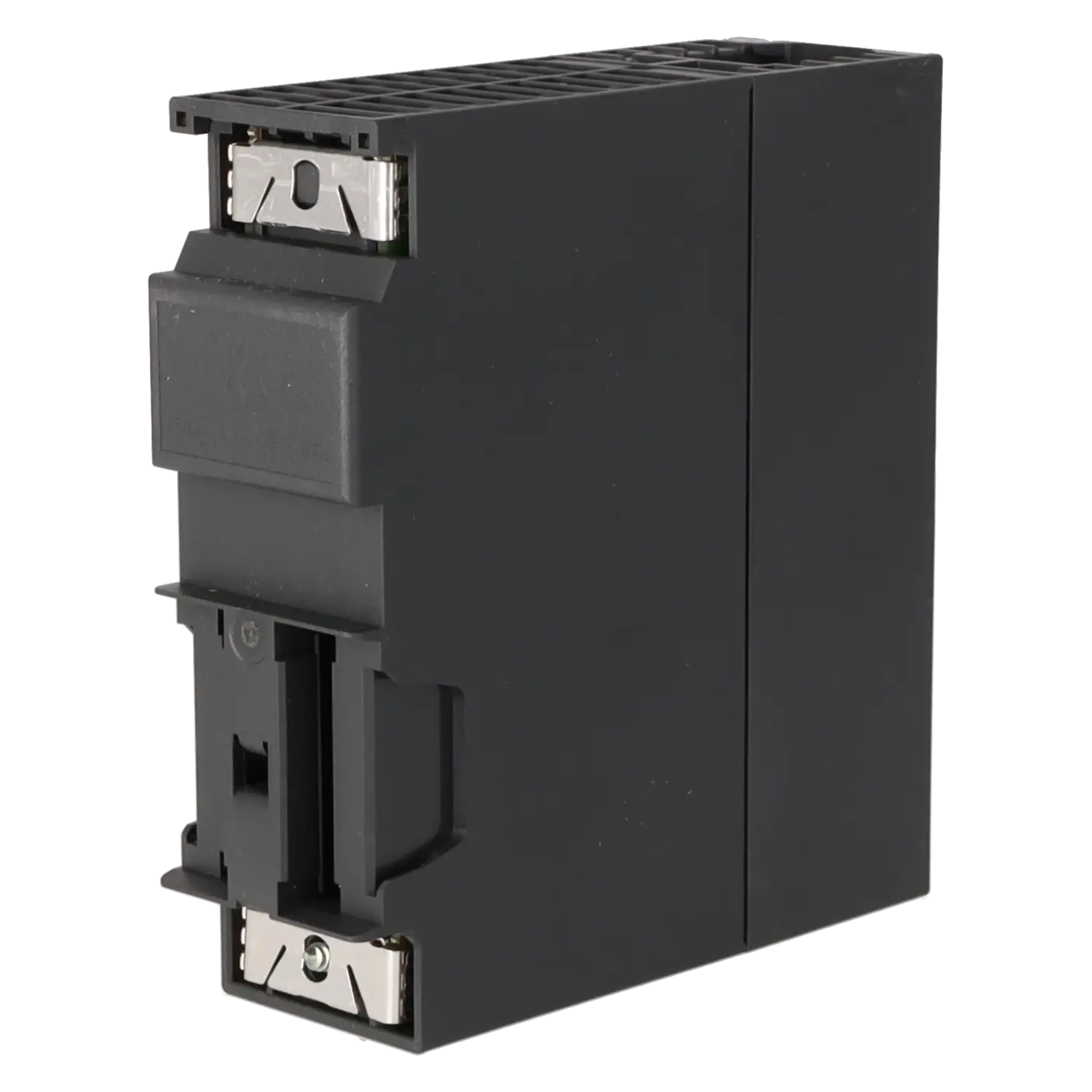

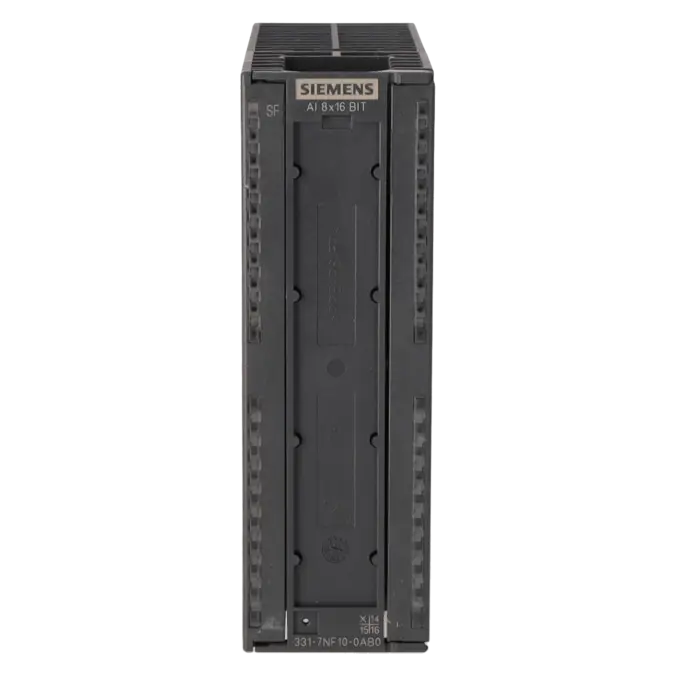

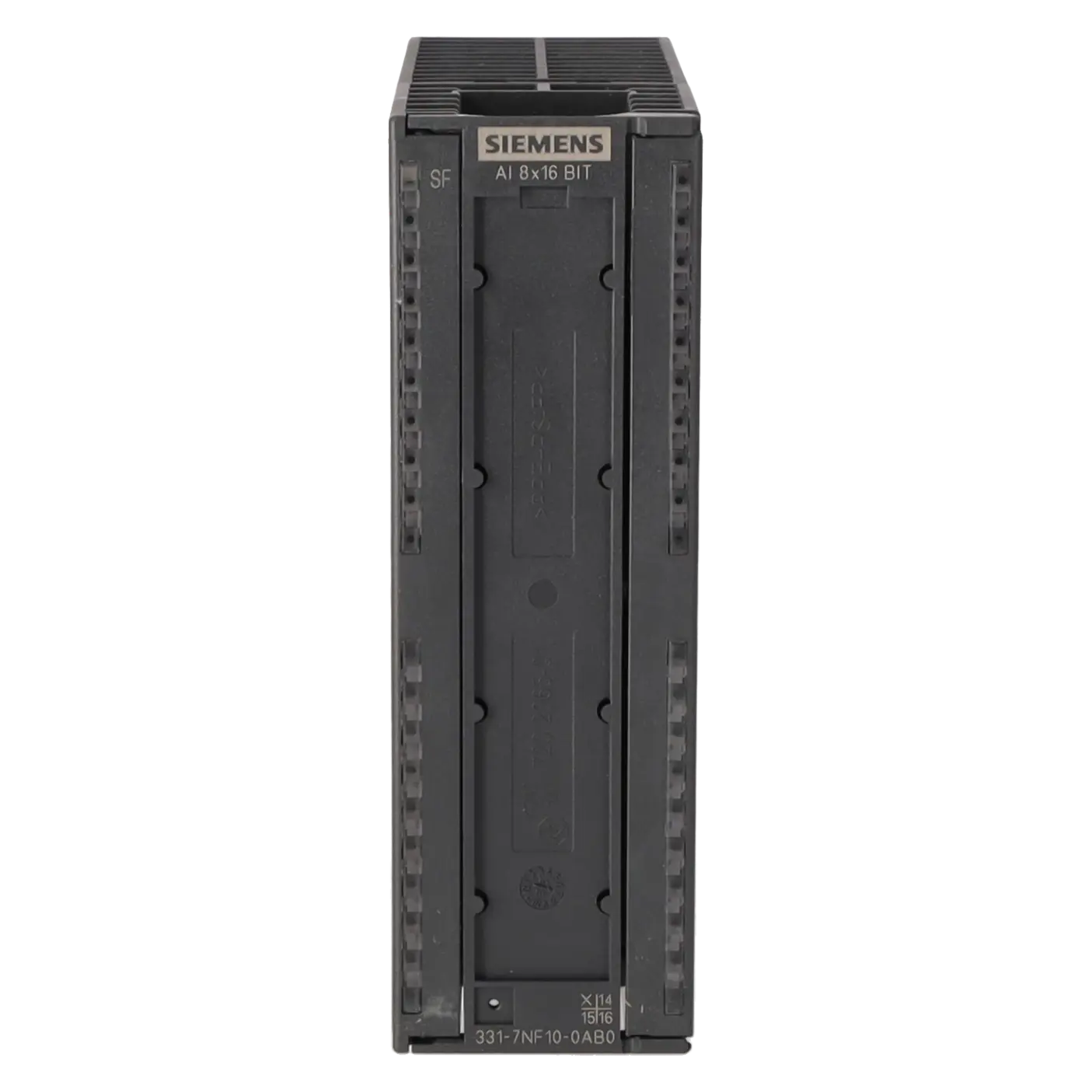

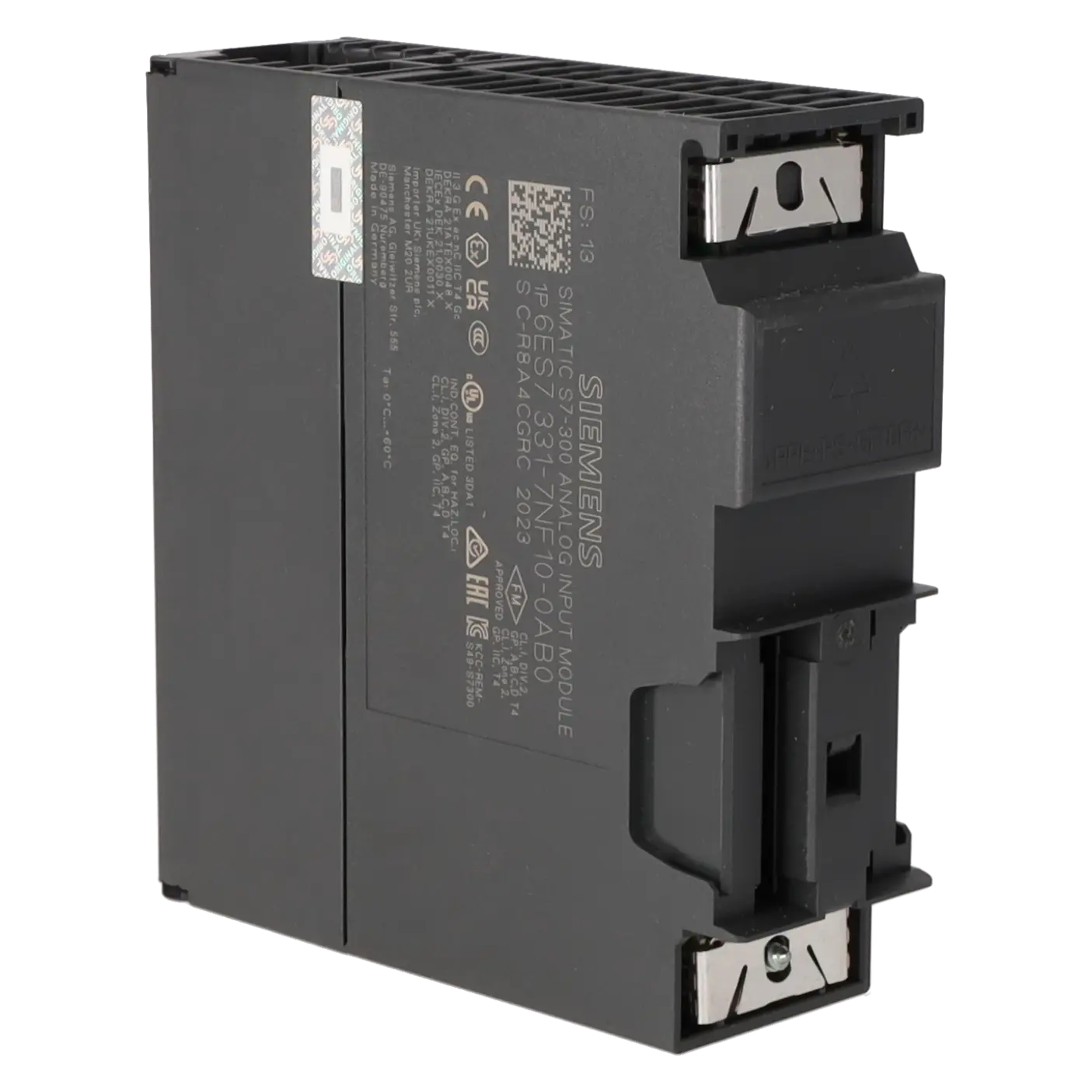

6ES7331-7NF10-0AB0 ist eine Siemens SIMATIC S7-300 Analogeingabebaugruppe SM 331 für industrielle Automatisierungsanlagen. Die Baugruppe erfasst analoge Prozesssignale und stellt sie der Steuerung zur weiteren Verarbeitung bereit. Typische Einsatzbereiche sind Maschinen, Produktionslinien, verfahrenstechnische Anlagen und bestehende S7-300-Installationen, in denen Messwerte wie Spannung oder Strom verarbeitet werden. Durch die potenzialgetrennte Ausführung ist die Baugruppe besonders relevant, wenn Messkreise sauber von Rückwandbus und Elektronikversorgung getrennt werden sollen. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer wichtig, weil bereits kleine Abweichungen innerhalb der SM-331-Familie Auswirkungen auf Messbereiche, Parametrierung, Anschlussbelegung und Austauschbarkeit haben können.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die Baugruppe 6ES7331-7NF10-0AB0 verfügt über 8 Analogeingänge und unterstützt Spannungs- sowie Stromsignale, darunter ±5 V, ±10 V, 1 bis 5 V, ±20 mA, 0 bis 20 mA und 4 bis 20 mA. Die Auflösung beträgt bis zu 16 Bit, wodurch eine genaue Messwerterfassung in anspruchsvollen Anlagen möglich ist. Die Baugruppe arbeitet mit 24 V DC Lastspannung, nutzt einen 40-poligen Frontstecker und unterstützt geschirmte Leitungslängen bis 200 m. Die Grundwandlungszeit liegt im 4-Kanal-Betrieb bei 10 ms und im 8-Kanal-Betrieb je nach Parametrierung bei 23 bis 95 ms. Für die Praxis sind Messbereich, Verdrahtung, Störfrequenzunterdrückung, Kanalgruppen und STEP-7-Parametrierung entscheidend, damit Messwerte stabil und plausibel verarbeitet werden.
Produktstatus, Life-Cycle-Status und Obsoleszenz
6ES7331-7NF10-0AB0 befindet sich im Life-Cycle-Status Product Cancellation und wird herstellerseitig als Spare Part geführt. Für Betreiber bedeutet dieser Status, dass die Baugruppe weiterhin für bestehende Anlagen relevant ist, die langfristige Versorgung jedoch aktiv geplant werden sollte. Ein direkter kompatibler Nachfolger sollte nicht ohne technische Prüfung eingeplant werden, weil Messbereiche, Parametrierung, Frontstecker, Projektierung und Anlagenfreigaben berücksichtigt werden müssen. Besonders bei kritischen Maschinen kann die Abkündigung zu Beschaffungsrisiken führen, wenn keine Ersatzteilstrategie vorhanden ist. Reparatur, geprüfter Austausch, Bevorratung und eine strukturierte Bewertung der installierten Basis helfen, Stillstände zu vermeiden und die wirtschaftliche Weiternutzung vorhandener SIMATIC-S7-300-Systeme abzusichern.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Für 6ES7331-7NF10-0AB0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die Baugruppe weiter in der bestehenden Anlage verwendet werden soll und eine Migration kurzfristig nicht geplant ist. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine schnelle Wiederinbetriebnahme Vorrang hat. Die Ersatzteilversorgung unterstützt den Einkauf bei schwer beschaffbaren oder abgekündigten S7-300-Baugruppen, während Bevorratung und Life Cycle Management helfen, Risiken aus Obsoleszenz, Anlagenstillstand und ungeplanten Beschaffungsengpässen besser zu steuern. Ergänzend können Funktionsprüfung, Prüfprotokoll sowie Garantie und Gewährleistung die Entscheidung zwischen Reparatur, Austausch und Ersatzteilbeschaffung planbarer machen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Nein |
| Versorgungsspannung | |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V |
| ● Verpolschutz | Ja |
| Eingangsstrom | |
| aus Lastspannung L+ (ohne Last), max. | 200 mA |
| aus Rückwandbus DC 5 V, max. | 100 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 3 W |
| Analogeingaben | |
| Anzahl Analogeingänge | 8 |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. | 75 V; 35 V dauerhaft; 75 V für max. 1 s (Tastverhältnis 1:20) |
| zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. | 40 mA |
| Eingangsbereiche | |
| ● Spannung | Ja |
| ● Strom | Ja |
| ● Thermoelement | Nein |
| ● Widerstandsthermometer | Nein |
| ● Widerstand | Nein |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● 0 bis +10 V | Nein |
| ● 1 V bis 5 V | Ja |
| — Eingangswiderstand (1 V bis 5 V) | 10 MΩ |
| ● 1 V bis 10 V | Nein |
| ● -1 V bis +1 V | Nein |
| ● -10 V bis +10 V | Ja |
| — Eingangswiderstand (-10 V bis +10 V) | 10 MΩ |
| ● -2,5 V bis +2,5 V | Nein |
| ● -250 mV bis +250 mV | Nein |
| ● -5 V bis +5 V | Ja |
| — Eingangswiderstand (-5 V bis +5 V) | 10 MΩ |
| ● -50 mV bis +50 mV | Nein |
| ● -500 mV bis +500 mV | Nein |
| ● -80 mV bis +80 mV | Nein |
| Eingangsbereiche (Nennwerte), Ströme | |
| ● 0 bis 20 mA | Ja |
| — Eingangswiderstand (0 bis 20 mA) | 250 Ω |
| ● -10 mA bis +10 mA | Nein |
| ● -20 mA bis +20 mA | Ja |
| — Eingangswiderstand (-20 mA bis +20 mA) | 250 Ω |
| ● -3,2 mA bis +3,2 mA | Nein |
| ● 4 mA bis 20 mA | Ja |
| — Eingangswiderstand (4 mA bis 20 mA) | 250 Ω |
| Eingangsbereiche (Nennwerte), Thermoelemente | |
| ● Typ B | Nein |
| ● Typ C | Nein |
| ● Typ E | Nein |
| ● Typ J | Nein |
| ● Typ K | Nein |
| ● Typ L | Nein |
| ● Typ N | Nein |
| ● Typ R | Nein |
| ● Typ S | Nein |
| ● Typ T | Nein |
| ● Typ U | Nein |
| ● Typ TXK/TXK(L) nach GOST | Nein |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer | |
| ● Cu 10 | Nein |
| ● Ni 100 | Nein |
| ● Ni 1000 | Nein |
| ● LG-Ni 1000 | Nein |
| ● Ni 120 | Nein |
| ● Ni 200 | Nein |
| ● Ni 500 | Nein |
| ● Pt 100 | Nein |
| ● Pt 1000 | Nein |
| ● Pt 200 | Nein |
| ● Pt 500 | Nein |
| Eingangsbereiche (Nennwerte), Widerstände | |
| ● 0 bis 150 Ohm | Nein |
| ● 0 bis 300 Ohm | Nein |
| ● 0 bis 600 Ohm | Nein |
| ● 0 bis 6000 Ohm | Nein |
| Leitungslänge | |
| ● geschirmt, max. | 200 m |
| Analogwertbildung für die Eingänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 16 bit; Unipolar: 15 / 15 / 15 / 15 bit; bipolar: 15 bit + VZ / 15 bit + VZ / 15 bit + VZ / 15 bit + VZ |
| ● Integrationszeit parametrierbar | Ja; 23 / 72 / 83 / 95 ms |
| ● Grundwandlungszeit (ms) | 10 ms (4-Kanal-Modus); 95 / 83 / 72 / 23 ms (8-Kanal-Modus) |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 400 / 60 / 50 Hz, Kombinationen aus 400, 60, 50 Hz |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Spannungsmessung | Ja |
| ● für Strommessung als 2-Draht-Messumformer | Ja; mit externem Messumformer, Stromversorgung; möglich mit getrennter Versorgung für Messumformer |
| ● für Strommessung als 4-Draht-Messumformer | Ja |
| Fehler/Genauigkeiten | |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,1 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,1 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,05 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,05 % |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja; parametrierbar |
| Alarme | |
| ● Diagnosealarm | Ja; parametrierbar |
| ● Grenzwertalarm | Ja; parametrierbar alle Kanäle (Zyklusendalarm wird auch baugruppenweit unterstützt) |
| ● Prozessalarm | Ja; parametrierbar, Kanäle 0 bis 7 (bei Überschreiten des Grenzwerts), am Zyklusende |
| Diagnosen | |
| ● Diagnoseinformation auslesbar | Ja |
| Diagnoseanzeige LED | |
| ● Sammelfehler SF (rot) | Ja |
| Potenzialtrennung | |
| Potenzialtrennung Analogeingaben | |
| ● zwischen den Kanälen | Ja |
| ● zwischen den Kanälen, in Gruppen zu | 2 |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja |
| Isolation | |
| Isolation geprüft mit | AC 500 V |
| Anschlusstechnik | |
| erforderlicher Frontstecker | 40-polig |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 117 mm |
| Gewichte | |
| Gewicht, ca. | 272 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet die SF-LED bei 6ES7331-7NF10-0AB0? | Zuerst sollte geprüft werden, ob eine Diagnosemeldung der Baugruppe aktiv ist und ob diese kanal- oder baugruppenbezogen auftritt. Anschließend sind Lastspannung L+, Frontstecker, Verdrahtung und die Parametrierung in STEP 7 zu kontrollieren. Danach sollte abgeglichen werden, ob Messbereich, Kanalgruppe und tatsächliche Sensorbeschaltung zur Projektierung passen. Falls die SF-LED weiterhin leuchtet, ist die Diagnoseinformation im Anwenderprogramm oder über die Steuerungsdiagnose auszuwerten. |
| Warum meldet 6ES7331-7NF10-0AB0 externe Lastspannung fehlt? | Zuerst sollte kontrolliert werden, ob die 24-V-Lastspannung L+ an der Baugruppe anliegt. Anschließend sind Sicherungen, Klemmen, Frontstecker und die Versorgung des Baugruppenträgers zu prüfen. Danach sollte abgeglichen werden, ob die Versorgung auch unter Last stabil bleibt und keine Unterbrechung durch lose Klemmen oder oxidierte Kontakte entsteht. Falls die Meldung bestehen bleibt, ist eine interne Versorgungsstörung der Baugruppe einzugrenzen. |
| Warum zeigt 6ES7331-7NF10-0AB0 Projektierungs- oder Parametrierfehler an? | Zuerst sollte geprüft werden, ob die in STEP 7 konfigurierte Artikelnummer mit der tatsächlich eingebauten Baugruppe übereinstimmt. Anschließend sind Messart, Messbereich, Kanalgruppe, Betriebsart und Störfrequenzunterdrückung mit der realen Verdrahtung abzugleichen. Danach sollte die Hardwarekonfiguration erneut übertragen und die Diagnose der CPU kontrolliert werden. Falls der Fehler nach korrekter Parametrierung wiederkehrt, kann ein Defekt im Baugruppen- oder Rückwandbusbereich vorliegen. |
| Warum meldet 6ES7331-7NF10-0AB0 Drahtbruch trotz angeschlossenem Sensor? | Zuerst sollte geprüft werden, ob die Drahtbruchprüfung für den verwendeten Messbereich sinnvoll aktiviert ist. Anschließend sind Sensorleitung, Schirmung, Frontstecker und die Klemmenverbindung zwischen Sensor und Baugruppe zu kontrollieren. Danach sollte abgeglichen werden, ob unbenutzte Kanäle korrekt beschaltet oder deaktiviert sind. Falls die Meldung weiterhin erscheint, ist zu prüfen, ob die Geberbeschaltung zu hochohmig ist oder der Messkreis zeitweise unterbrochen wird. |
| Warum meldet 6ES7331-7NF10-0AB0 Gleichtaktfehler? | Zuerst sollte die Potenzialdifferenz zwischen den Eingängen und dem Bezugspotenzial des Messkreises geprüft werden. Anschließend ist zu kontrollieren, ob M- und MANA passend verbunden sind und ob der Sensor korrekt zum Messkreis verdrahtet wurde. Danach sollte die Leitungsführung mit Blick auf Schirmung, Potenzialausgleich und Störeinflüsse abgeglichen werden. Falls der Fehler weiterhin besteht, kann eine ungeeignete oder zu hochohmige Geberbeschaltung die Ursache sein. |
| Warum zeigt 6ES7331-7NF10-0AB0 Unterlauf oder Überlauf an? | Zuerst sollte geprüft werden, ob der tatsächliche Eingangswert zum parametrierten Messbereich passt. Anschließend sind Sensorversorgung, Polarität, Anschlussart und Signalleitung zu kontrollieren. Danach sollte abgeglichen werden, ob beispielsweise ein 4-bis-20-mA-Signal versehentlich als anderer Messbereich parametriert wurde. Falls der Wert weiterhin außerhalb des gültigen Bereichs liegt, ist der Sensor oder Messumformer separat zu prüfen. |
| Warum springen die Analogwerte bei 6ES7331-7NF10-0AB0 oder sind instabil? | Zuerst sollte geprüft werden, ob Schirmung, Erdung und Leitungsführung störungsarm ausgeführt sind. Anschließend sind Messbereich, Störfrequenzunterdrückung und Glättungseinstellung mit der Anwendung abzugleichen. Danach sollte kontrolliert werden, ob der Sensor ein stabiles Signal liefert und ob die Eingangsklemmen mechanisch sicher sitzen. Falls die Messwerte weiterhin schwanken, ist ein Vergleich mit einem bekannten stabilen Kanal oder einer Ersatzbaugruppe sinnvoll. |
Kann 6ES7331-7NF10-0AB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Analogeingabebaugruppe elektrisch instandsetzbar ist und weiter in der bestehenden S7-300-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache wird eingegrenzt und die Instandsetzung kann bis auf Bauteilebene erfolgen.
Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage für Instandhaltung und Einkauf. Nach der Reparatur wird die Baugruppe im hauseigenen Testzentrum funktionsgeprüft. Garantie und Gewährleistung erhöhen zusätzlich die Planungssicherheit bei der weiteren Nutzung.
Was tun, wenn 6ES7331-7NF10-0AB0 wegen Obsoleszenz schwer zu beschaffen ist?
Bei schwer beschaffbaren Baugruppen sollte zuerst der Anlagenbedarf bewertet werden: kritische Einbauorte, vorhandene Ersatzteile, Reparaturfähigkeit und mögliche Stillstandsrisiken. Für 6ES7331-7NF10-0AB0 ist eine strukturierte Ersatzteilstrategie besonders wichtig, weil die Baugruppe in bestehenden S7-300-Anlagen weiterhin benötigt werden kann.
Reparatur, geprüfter Austausch und Bevorratung können helfen, die Anlage wirtschaftlich weiterzubetreiben. Life Cycle Management unterstützt dabei, betroffene Baugruppen zu identifizieren, Risiken zu priorisieren und Beschaffung, Reparatur oder Migration planbar vorzubereiten.
Gibt es einen direkten Nachfolger für 6ES7331-7NF10-0AB0?
Ein direkter Nachfolger sollte nur verwendet werden, wenn Kompatibilität, Projektierung und technische Anforderungen eindeutig geprüft sind. Bei Analogeingabebaugruppen reichen ähnliche Kanalzahl oder ähnliche Messbereiche nicht aus, um Austauschbarkeit sicher anzunehmen.
Entscheidend sind Artikelnummer, Messbereiche, Anschlussbelegung, Frontstecker, Kanalgruppen, STEP-7-Parametrierung und Anlagenfreigaben. Wenn kein verifizierter Ersatztyp feststeht, sind Reparatur oder geprüfter Austausch häufig die risikoärmere Lösung, um bestehende Anlagen ohne ungeplante Projektänderung weiter zu betreiben.
Warum stimmen die Analogwerte nach dem Austausch von 6ES7331-7NF10-0AB0 nicht?
Abweichende Analogwerte nach einem Austausch entstehen häufig durch Parametrierung, Messbereich, Verdrahtung oder Kanalzuordnung. Zuerst sollte geprüft werden, ob die eingebundene Baugruppe exakt zur projektierten Artikelnummer passt und ob die Hardwarekonfiguration korrekt übertragen wurde.
Anschließend sind Messart, Messbereich, Störfrequenzunterdrückung, Glättung und Kanalgruppe mit der realen Sensorverdrahtung abzugleichen. Besonders bei 4-bis-20-mA- und Spannungssignalen können falsche Anschlussart, offene Kanäle oder vertauschte Klemmen zu plausibel wirkenden, aber falschen Messwerten führen.
Wann ist ein Austauschgerät für 6ES7331-7NF10-0AB0 sinnvoller als eine Reparatur?
Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und eine längere Fehlerklärung vor Ort das Stillstandsrisiko erhöht. Der Vorteil liegt in der schnellen technischen Abgrenzung: Wenn die Anlage mit einer geprüften Baugruppe wieder stabil arbeitet, lässt sich der Fehler klarer der ursprünglichen Baugruppe zuordnen.
Eine Reparatur bleibt dennoch relevant, wenn die defekte Baugruppe wieder als Reserve genutzt oder wirtschaftlich instand gesetzt werden soll. Die Entscheidung hängt von Stillstandskosten, Ersatzteilverfügbarkeit, Reparaturaufwand und Anlagenkritikalität ab.
Wie kann 6ES7331-7NF10-0AB0 kurzfristig beschafft oder angefragt werden?
Für die kurzfristige Beschaffung sollten Artikelnummer, Hersteller, gewünschter Zustand und Einsatzdringlichkeit eindeutig angegeben werden. Bei 6ES7331-7NF10-0AB0 ist außerdem wichtig, ob Reparatur, Austausch, Gebrauchtgerät oder Neuteil geprüft werden soll.
Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für den Einkauf ist eine Anfrage besonders sinnvoll, wenn mehrere Werke, kritische Anlagen oder eine Bevorratung betroffen sind und Konditionen, Prüfoptionen oder Ersatzteilstrategie abgestimmt werden müssen.
Welche Rolle spielt ein Prüfprotokoll bei 6ES7331-7NF10-0AB0?
Ein Prüfprotokoll ist sinnvoll, wenn die Funktion der Baugruppe nachvollziehbar dokumentiert werden soll. Das ist besonders relevant bei kritischen Anlagen, wiederkehrenden Störungen, interner Qualitätssicherung oder wenn Einkauf und Instandhaltung eine belastbare Entscheidungsgrundlage benötigen.
Bei Analogeingabebaugruppen wie 6ES7331-7NF10-0AB0 steht die sichere Bewertung von Messwertverarbeitung, Kanalfunktion und Grundfunktion im Vordergrund. Ein dokumentierter Funktionstest kann helfen, Fehler zwischen Baugruppe, Verdrahtung, Sensorik und Projektierung klarer einzugrenzen.
