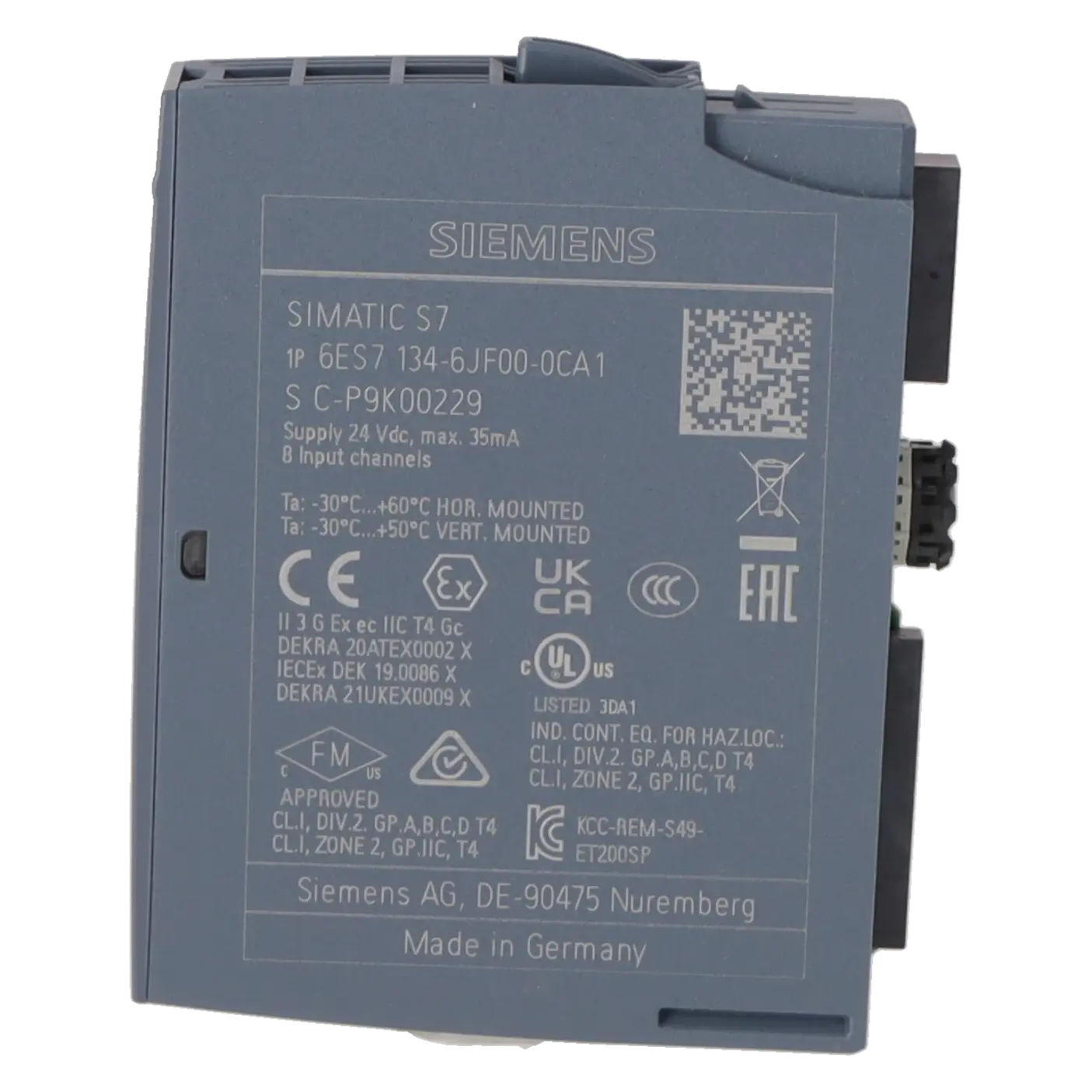

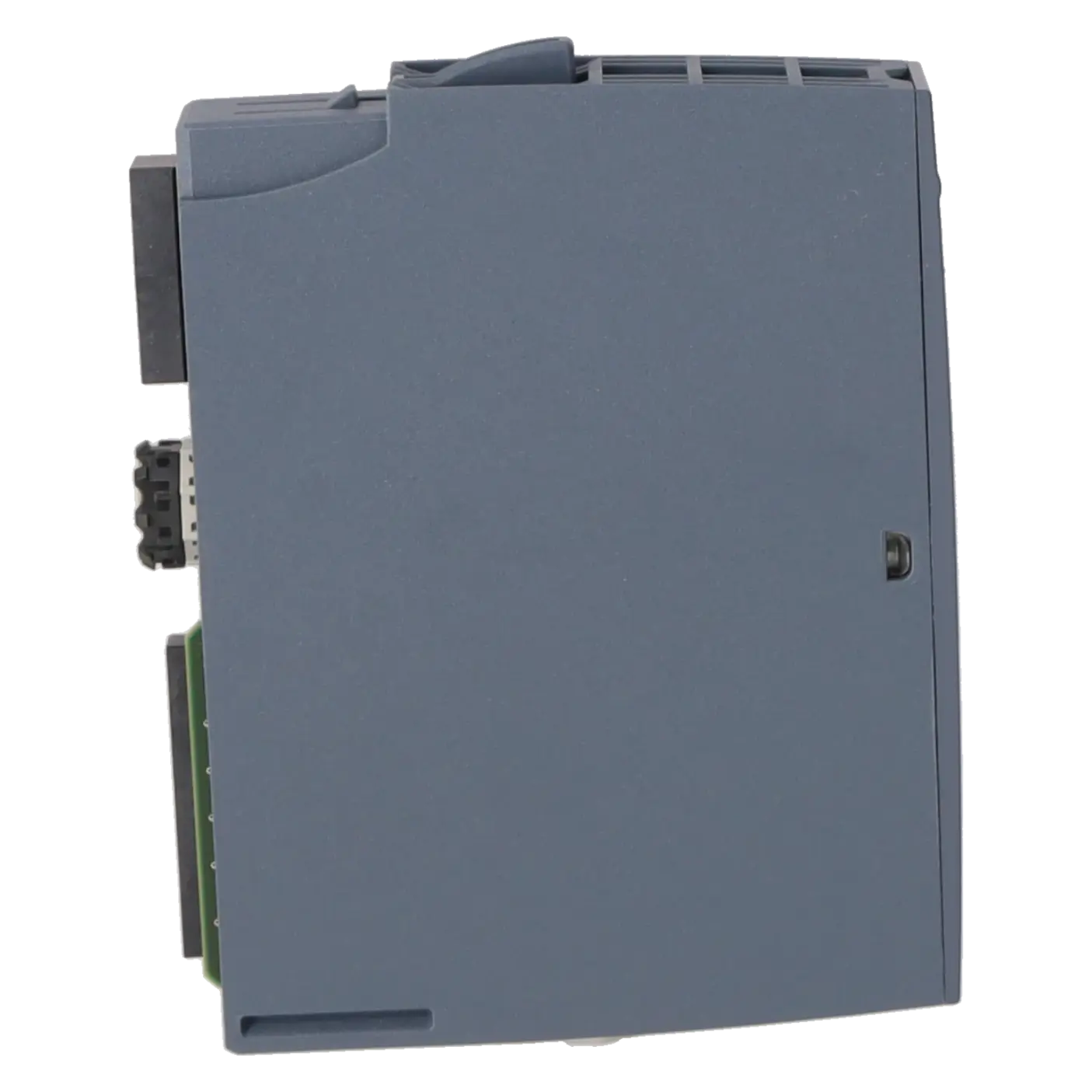

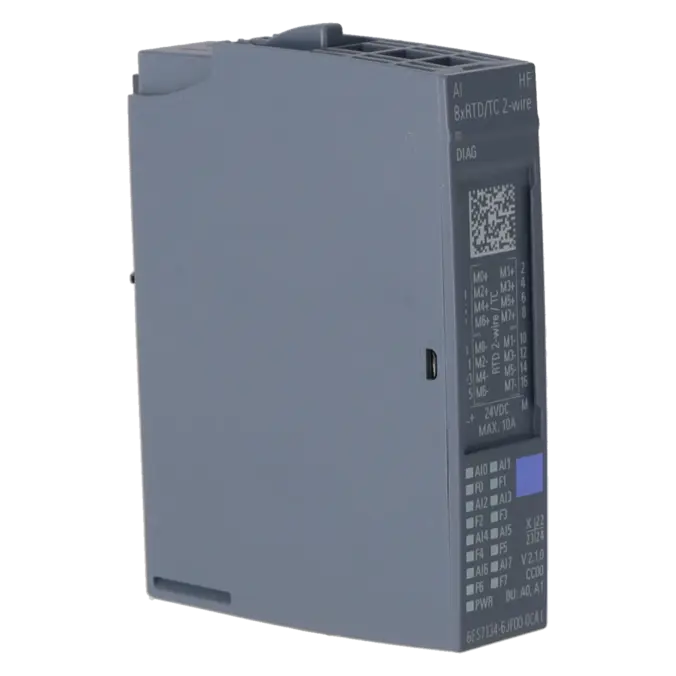

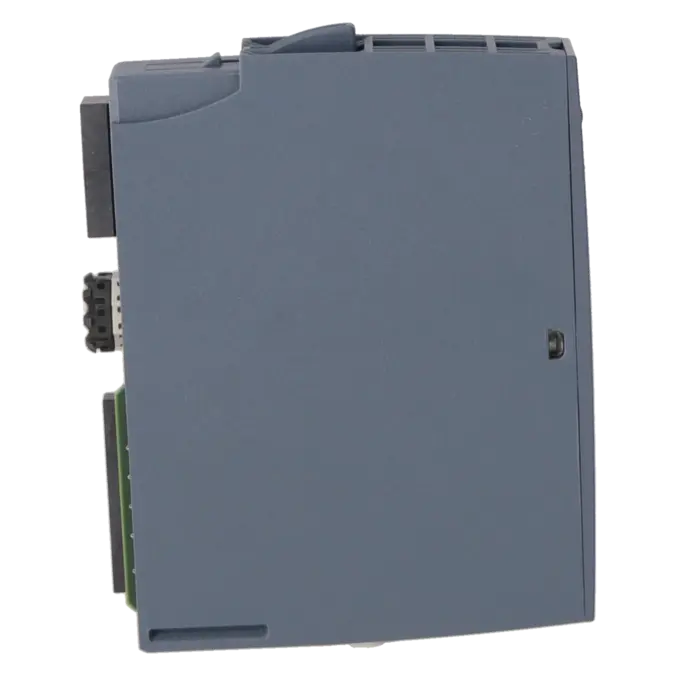

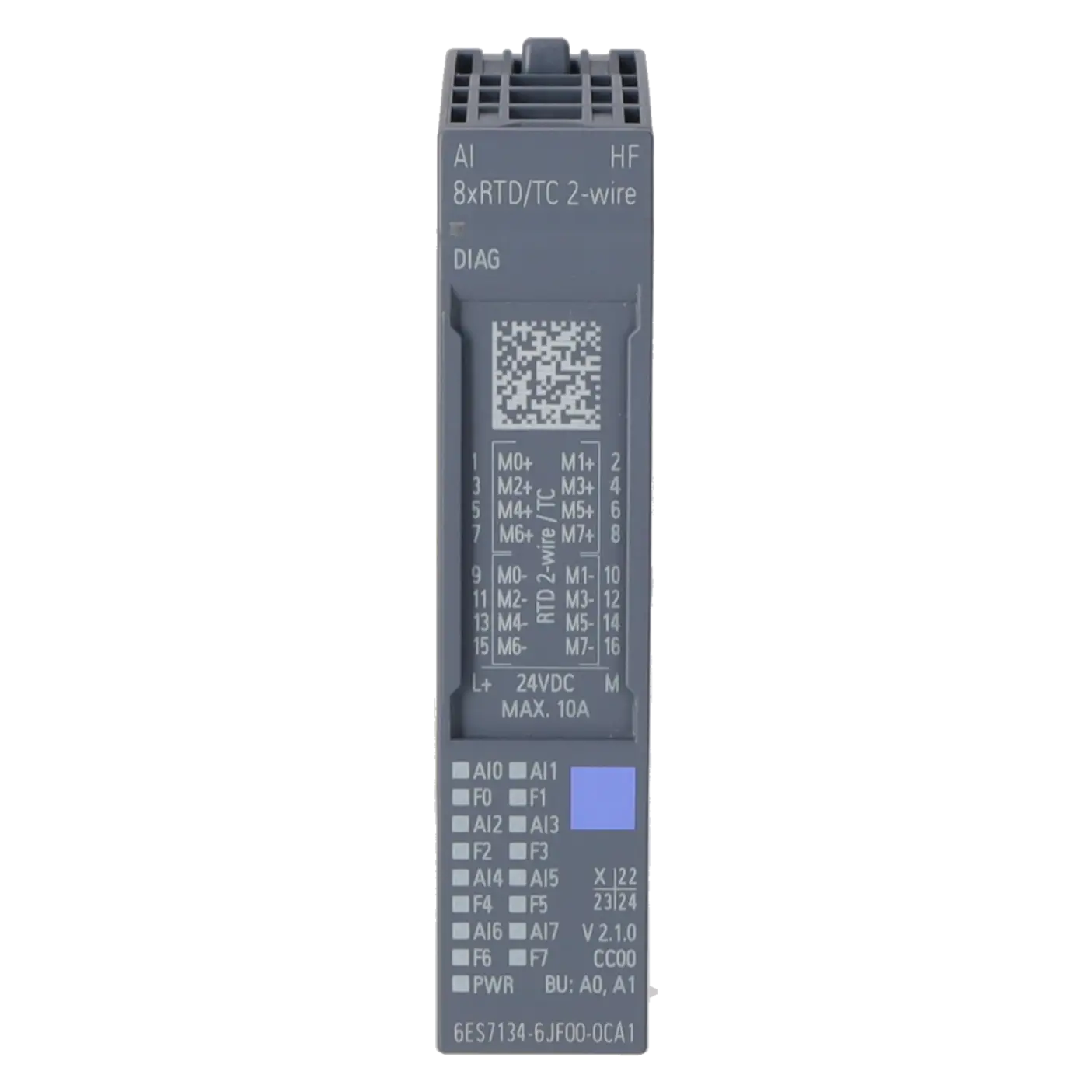

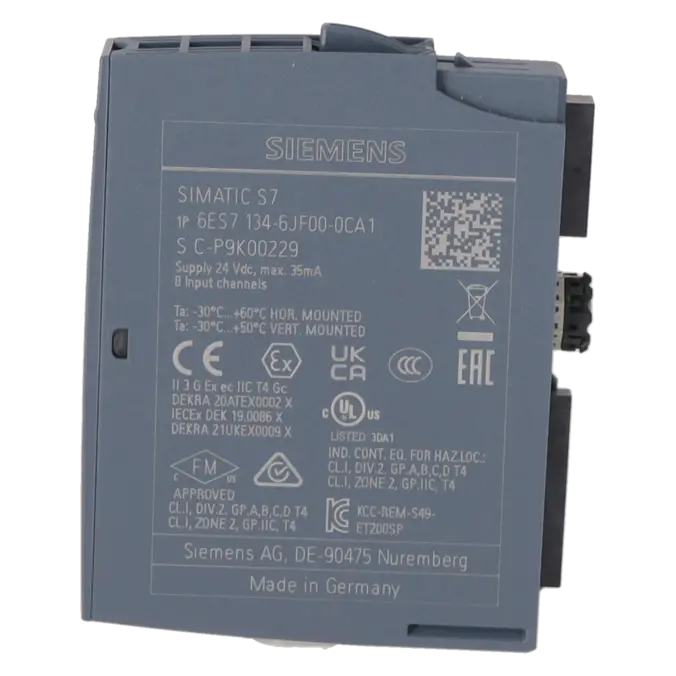

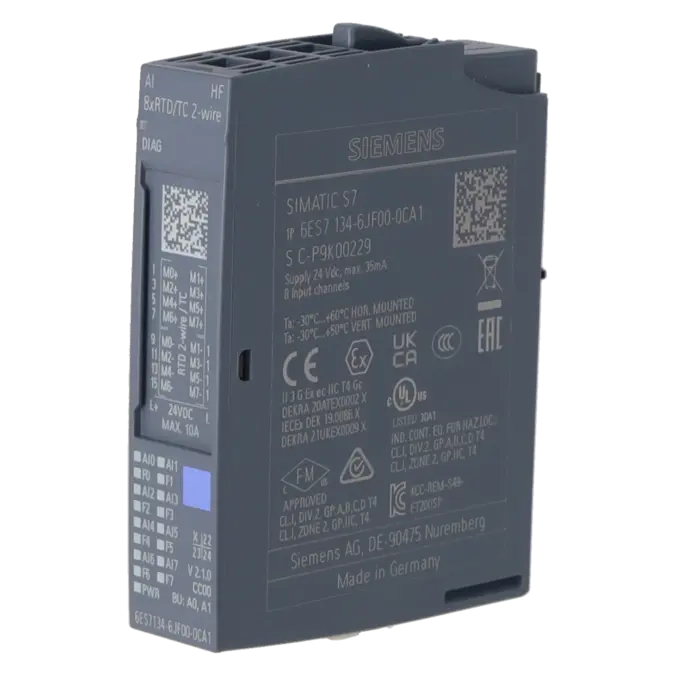

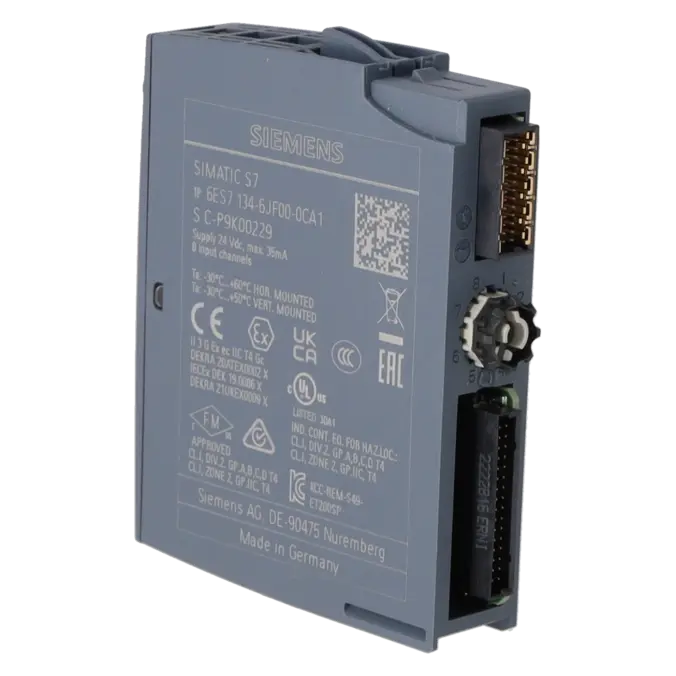

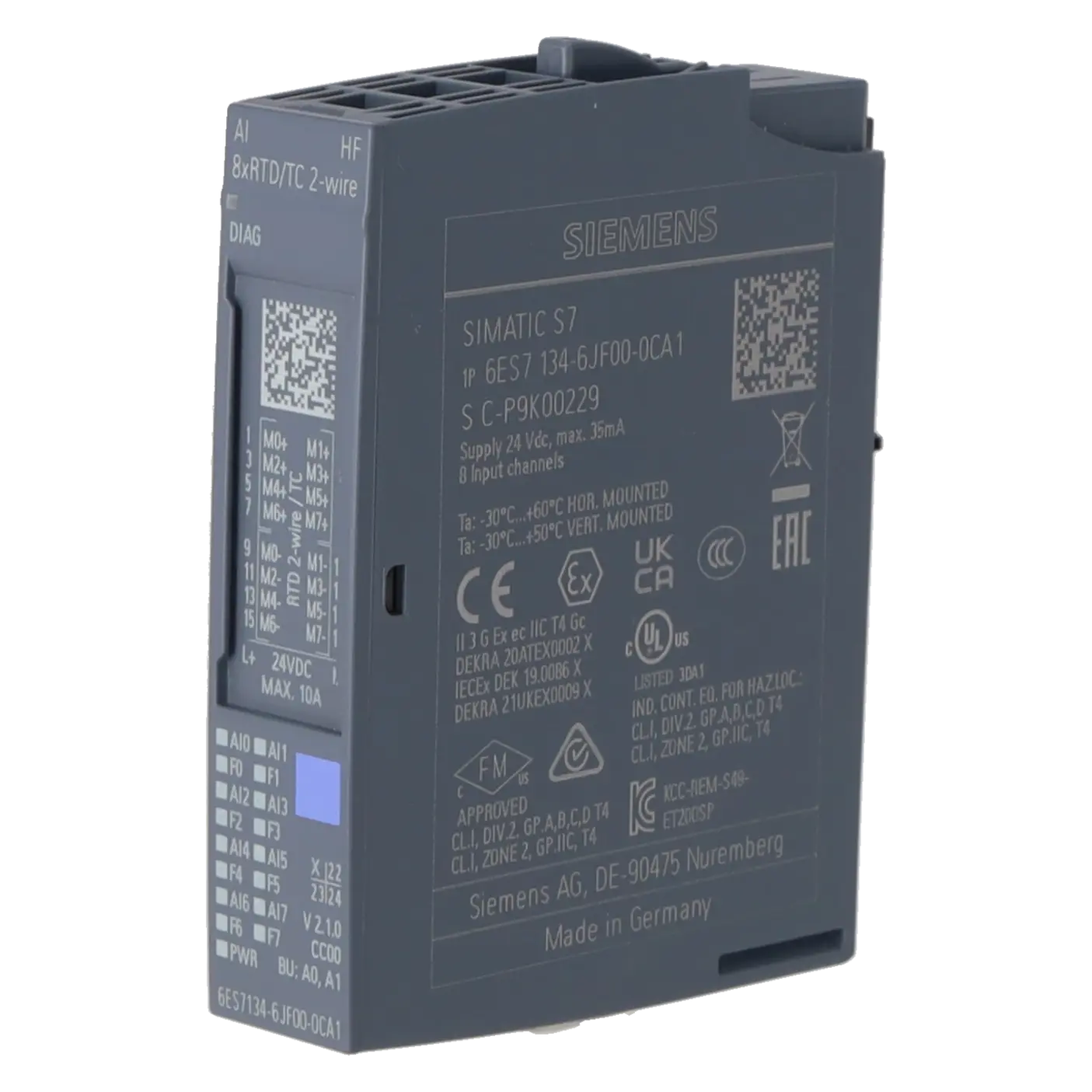

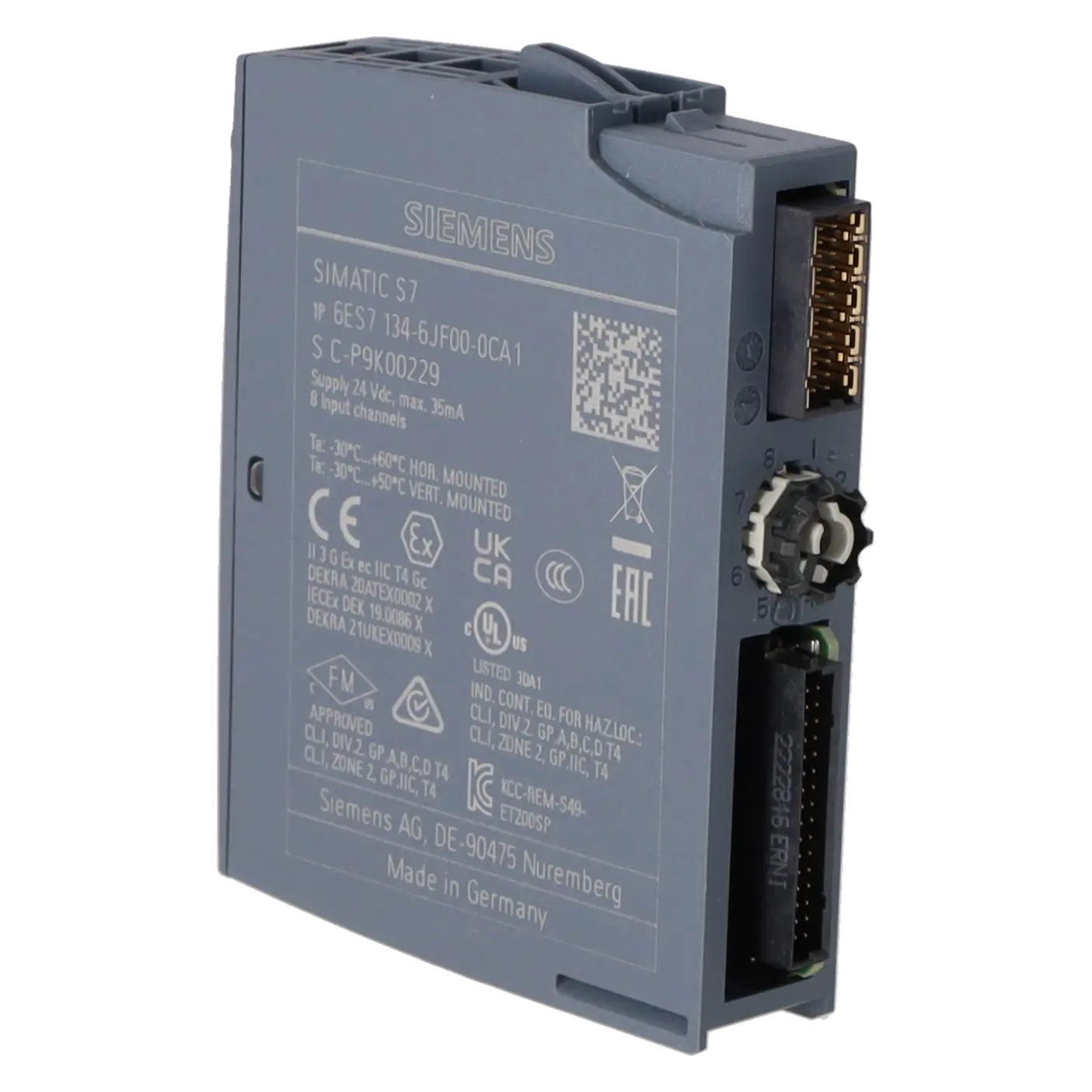

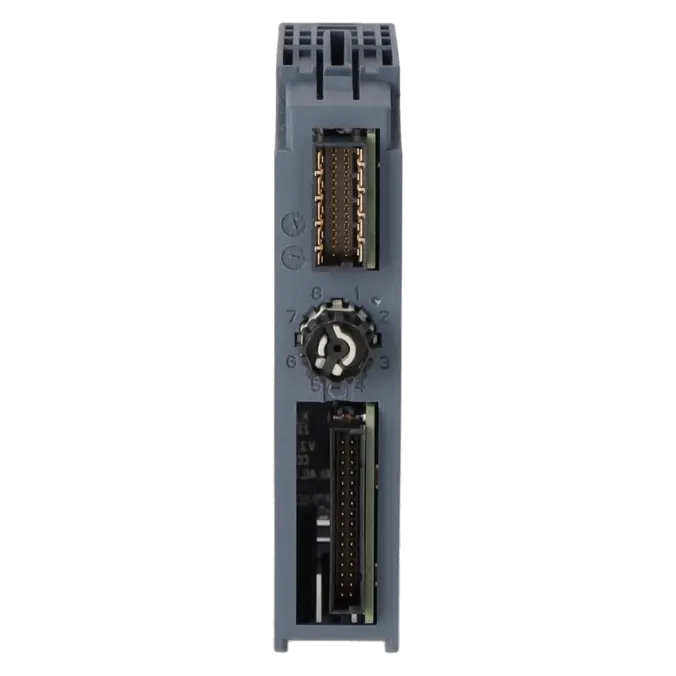

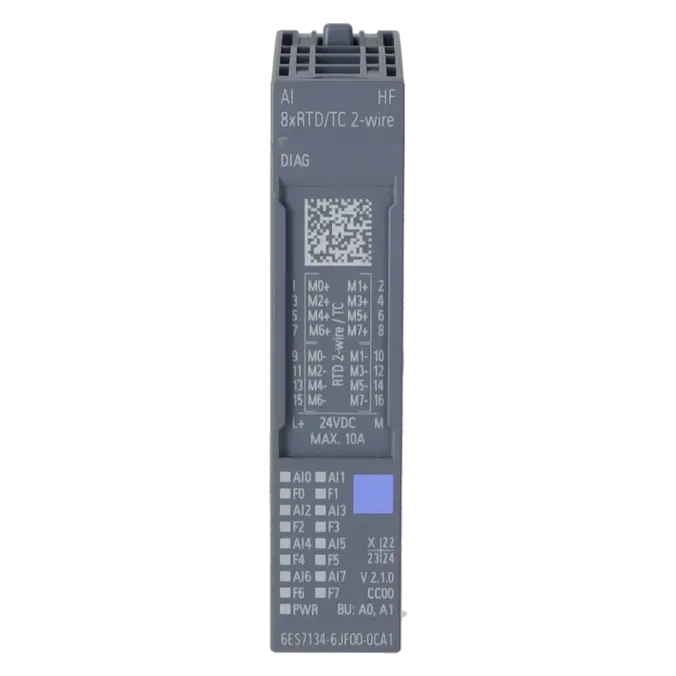

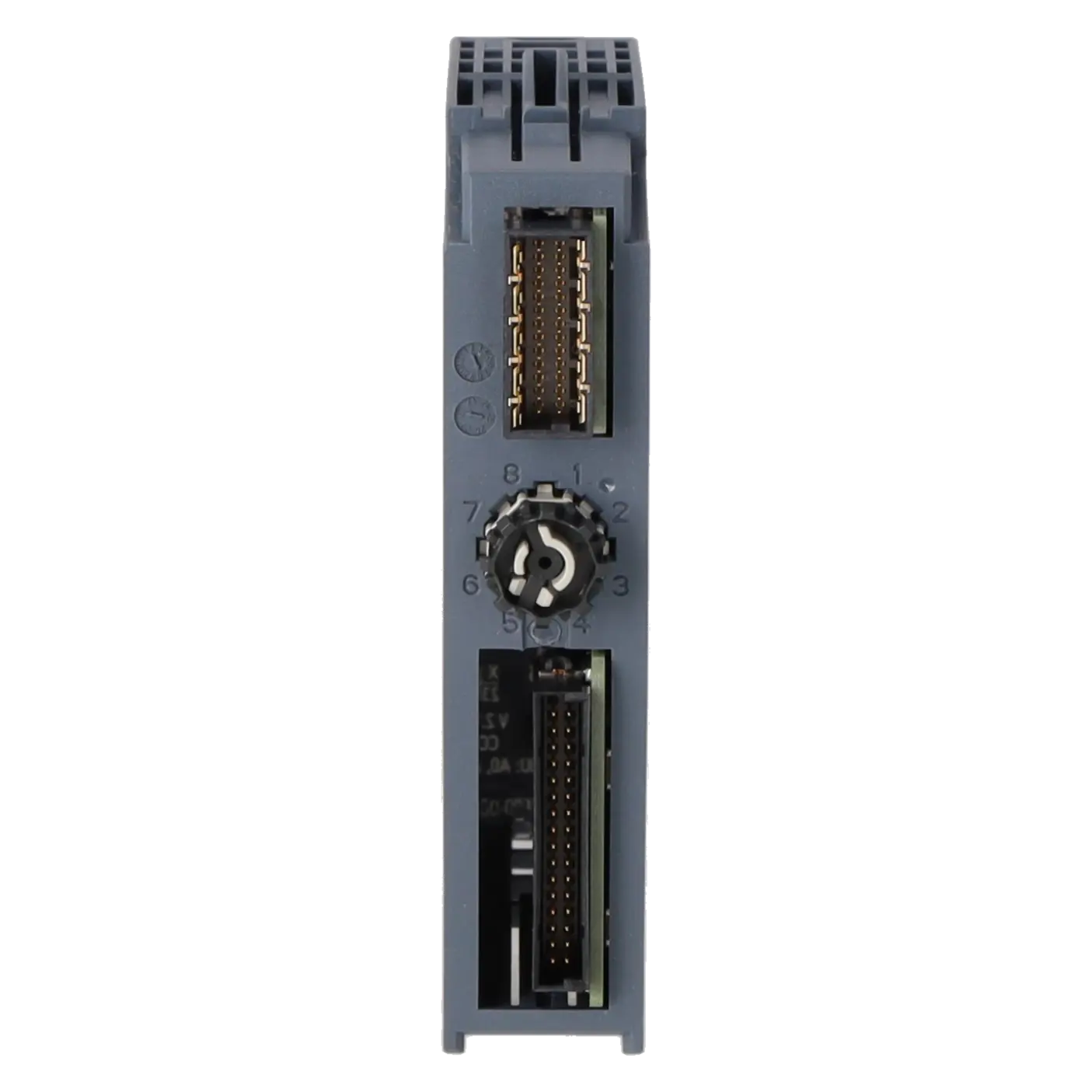

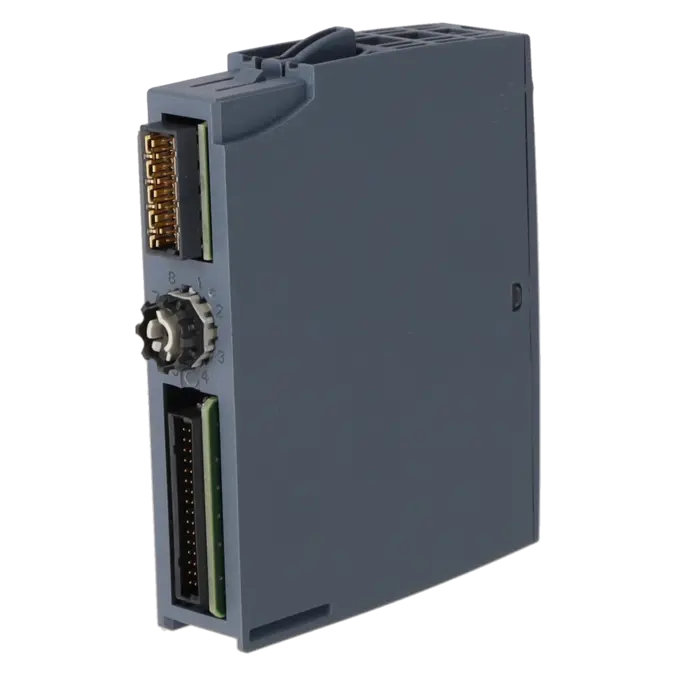

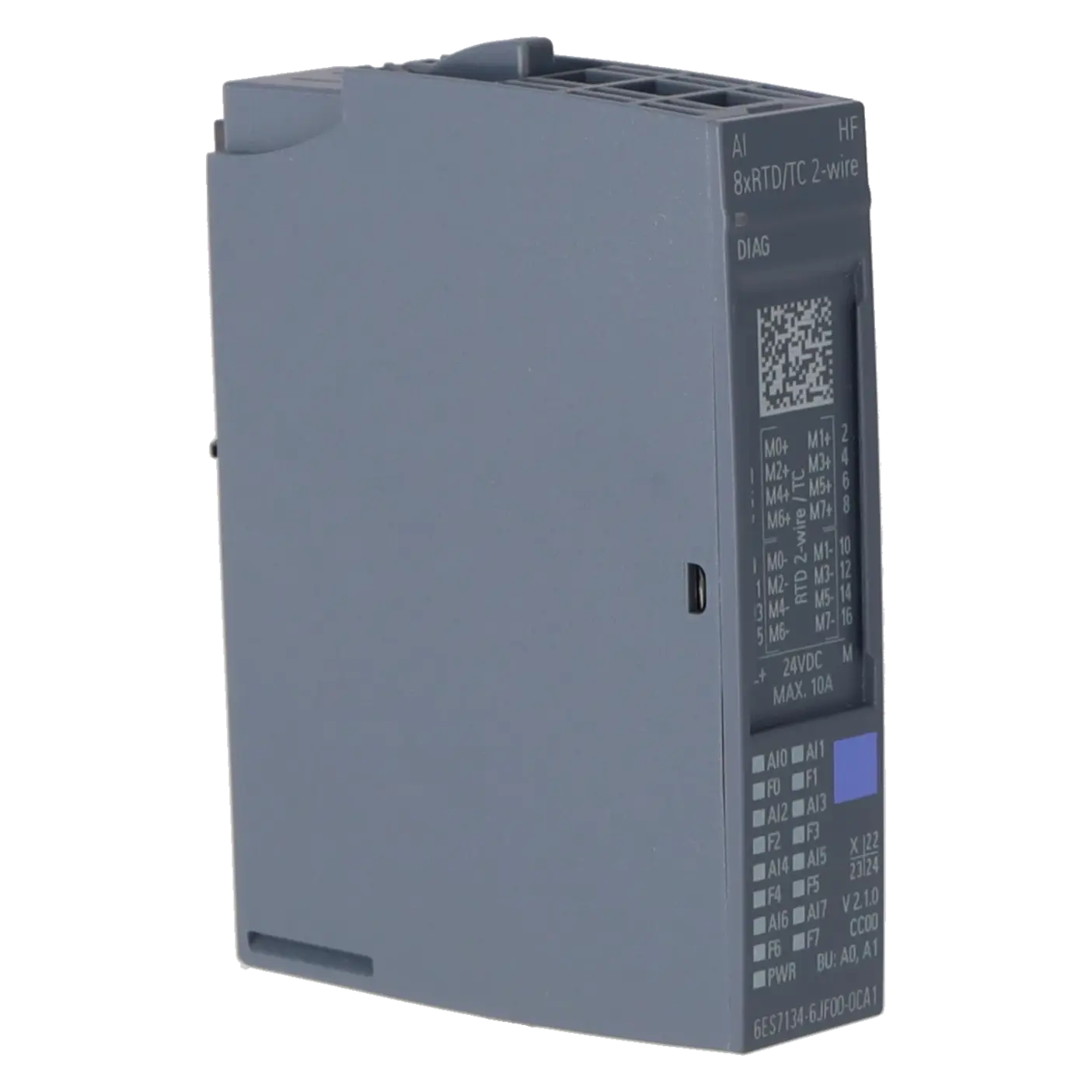

SIEMENS 6ES7134-6JF00-0CA1
- EICHLER-Art.Nr.: K0370485
- EAN: 4047623403388
- UPC: 887621782672
Produktbeschreibung
SIMATIC ET 200SP, ANALOGES EINGANGSMODUL, AI 8XRTD/TC 2-WIRE HIGH FEATURE PASSEND FUER BU-TYP A0, A1, FARBCODE CC00, KANAL-DIAGNOSE, 16 BIT, +/-0,1%
Leistungen für SIEMENS 6ES7134-6JF00-0CA1
Reparatur
von 300,30 €
bis 459,28 €
Austausch
Gebraucht
Neu
257,25 €
244,39 €
SIEMENS |
6ES7134-6JF00-0CA1 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.039 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4047623403388 | ||
| UPC | 887621782672 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST76 | ||
| Fabrikategruppe | 4520 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20140225 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-26-01 | |
| eClass | 6.0 | 27-24-26-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001596 | |
| ETIM | 5 | EC001596 | |
Was ist 6ES7134-6JF00-0CA1 und wo wird es eingesetzt
6ES7134-6JF00-0CA1 ist ein analoges Eingangsmodul der Siemens SIMATIC ET 200SP, ausgelegt für die Erfassung von Temperatur- und Widerstandssignalen in kompakten, modularen Automatisierungslösungen. Das Modul bietet 8 Analogeingänge und ist für RTD-, Thermoelement- und Widerstandsmessungen im 2-Leiter-Anschluss konzipiert. Dadurch eignet es sich besonders für Maschinen und Anlagen, in denen viele Temperaturpunkte platzsparend in einer ET-200SP-Station zusammengeführt werden sollen. Typische Einsatzfelder sind Ofen- und Prozesswärmetechnik, Maschinenbau, Verpackung, Kunststoffverarbeitung, Wasser- und Umwelttechnik sowie retrofitfähige Bestandsanlagen, in denen bestehende Pt100-, Ni1000- oder Thermoelement-Signale zuverlässig in die SPS übernommen werden müssen.
Überblick über die wichtigsten technischen Daten und was diese bedeuten
Das Modul arbeitet mit 24 V DC Versorgungsspannung bei einem zulässigen Bereich von 19,2 bis 28,8 V DC. Es verarbeitet 8 analoge Eingangssignale mit einer Auflösung von bis zu 16 Bit und einer Genauigkeit von ±0,1 %. Unterstützt werden unter anderem Pt100, Pt1000, Ni100, Ni1000, verschiedene Widerstandsbereiche sowie Thermoelemente vom Typ B, C, E, J, K, L, N, R, S, T und U. Für Instandhalter wichtig sind außerdem Kanaldiagnosen, Drahtbrucherkennung, Überlauf-/Unterlaufdiagnosen, Grenzwertalarme und die Möglichkeit zur Umparametrierung im RUN. Für Einkäufer und Projektierer relevant sind die BaseUnit-Kompatibilität zu BU-Typ A0 und A1, die kompakte Bauform 15 × 73 × 58 mm sowie die Projektierbarkeit in TIA Portal ab V16.
Aussagen zum Produktstatus, Life-Cycle-Status und Obsoleszenzstatus
Nach den aktuell auffindbaren Siemens-Produktinformationen wird 6ES7134-6JF00-0CA1 als Active Product geführt. Das ist für Betreiber wichtig, weil damit die technische Einordnung im laufenden Siemens-Portfolio weiterhin gegeben ist. In den eingesehenen Siemens-Quellen war kein offizieller Abkündigungs- oder Nachfolgerhinweis für dieses Modul ersichtlich. Auch die aktuelle Siemens-Dokumentation führt das Modul weiterhin mit gültigen Engineering- und Firmware-Angaben, unter anderem mit Firmware V2.1, HW-Stand ab FS05 und Integration in die neueren ET-200SP-Dokumentationsstände. Für Beschaffung und Life-Cycle-Management bedeutet das: Das Modul ist weiterhin gut einordenbar, zugleich bleibt es sinnvoll, Reparatur- und Austauschoptionen für ungeplante Ausfälle frühzeitig abzusichern.
Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind
Für ungeplante Anlagenstillstände ist die Reparatur besonders relevant, weil EICHLER für dieses Modul ein kurzes Bearbeitungsfenster nennt und die Leistung mit technischer Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monaten Garantie verbindet. Das ist vor allem dann sinnvoll, wenn die Baugruppe im Feld bereits sauber identifiziert ist und die bestehende Konfiguration ohne Umprojektierung erhalten bleiben soll. Wenn der Ausfall sofort überbrückt werden muss, sind Austausch, gebrauchte Baugruppen oder Neuware für Einkauf und Instandhaltung die passende Option. Gerade bei temperaturkritischen Prozessen hilft diese Kombination aus Reparatur- und Beschaffungswegen dabei, Downtime zu minimieren, Ersatzteilrisiken zu senken und die Funktionsfähigkeit auch bei älteren Anlagenstrukturen langfristig abzusichern.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | AI 8xRTD/TC 2-wire HF |
| HW-Funktionsstand | ab FS05 |
| Firmware-Version | V2.1 |
| ● FW-Update möglich | Ja |
| verwendbare BaseUnits | BU-Typ A0, A1 |
| Farbcode für modulspezifisches Farbkennzeichnungsschild | CC00 |
| Produktfunktion | |
| ● I&M-Daten | Ja; I&M0 bis I&M3 |
| ● taktsynchroner Betrieb | Nein |
| ● Messbereich skalierbar | Ja |
| Engineering mit | |
| ● STEP 7 TIA Portal projektierbar/integriert ab Version | V16, V17 / V18 |
| ● STEP 7 projektierbar/integriert ab Version | V5.5 SP3 / V5.5 SP4 |
| ● PCS 7 projektierbar/integriert ab Version | V8.1 SP1 |
| ● PROFIBUS ab GSD-Version/GSD-Revision | je eine GSD-Datei ab Revision 3 und 5 |
| ● PROFINET ab GSD-Version/GSD-Revision | GSDML V2.35 |
| Betriebsart | |
| ● Oversampling | Nein |
| ● MSI | Nein |
| CiR - Configuration in RUN | |
| Umparametrieren im RUN möglich | Ja |
| Kalibrieren im RUN möglich | Ja |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Verpolschutz | Ja |
| Eingangsstrom | |
| Stromaufnahme, max. | 35 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 0,75 W |
| Adressbereich | |
| Adressraum je Modul | |
| ● Adressraum je Modul, max. | 16 byte; + 1 byte für QI-Information |
| Hardware-Ausbau | |
| automatische Kodierung | |

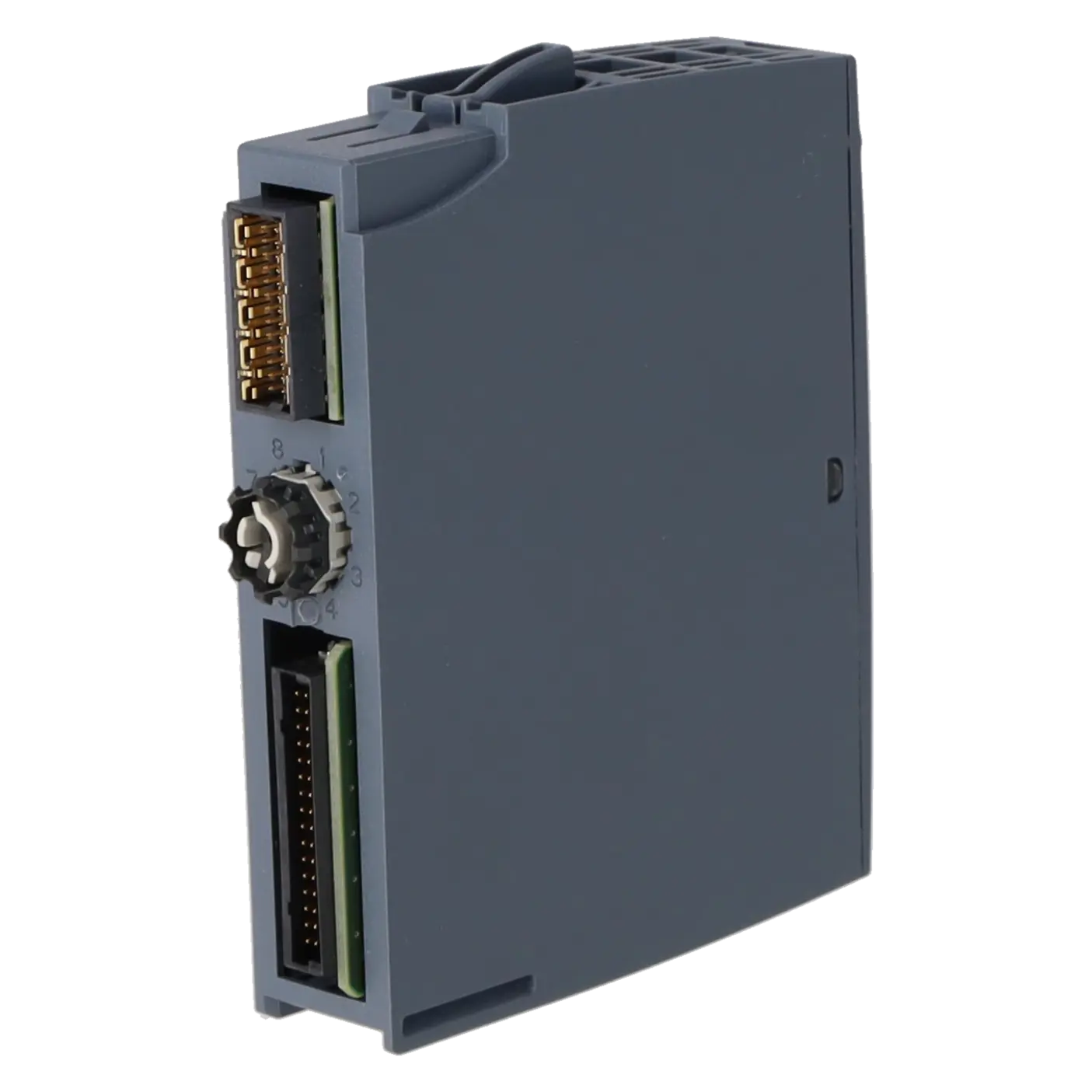

| ● mechanisches Kodierelement | Ja |
| ● Typ des mechanischen Kodierelements | Typ A |
| Auswahl BaseUnit für Anschlussvarianten | |
| ● 2-Leiter-Anschluss | BU-Typ A0, A1 |
| Analogeingaben | |
| Anzahl Analogeingänge | 8 |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. | 30 V |
| Konstantmessstrom für Widerstandsgeber, typ. | 2 mA |
| Zykluszeit (alle Kanäle), min. | Summe der Grundwandlungszeiten und zusätzlicher Bearbeitungszeiten (Je nach Parametrierung der aktivierten Kanäle) |
| technische Einheit für Temperaturmessung einstellbar | Ja; °C / °F / K |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● -1 V bis +1 V | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-1 V bis +1 V) | 1 MΩ |
| ● -250 mV bis +250 mV | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-250 mV bis +250 mV) | 1 MΩ |
| ● -50 mV bis +50 mV | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-50 mV bis +50 mV) | 1 MΩ |
| ● -80 mV bis +80 mV | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-80 mV bis +80 mV) | 1 MΩ |
| Eingangsbereiche (Nennwerte), Thermoelemente | |
| ● Typ B | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ B) | 1 MΩ |
| ● Typ C | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ C) | 1 MΩ |
| ● Typ E | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ E) | 1 MΩ |
| ● Typ J | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ J) | 1 MΩ |
| ● Typ K | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ K) | 1 MΩ |
| ● Typ L | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ L) | 1 MΩ |
| ● Typ N | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ N) | 1 MΩ |
| ● Typ R | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ R) | 1 MΩ |
| ● Typ S | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ S) | 1 MΩ |
| ● Typ T | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ T) | 1 MΩ |
| ● Typ U | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ U) | 1 MΩ |
| ● Typ TXK/TXK(L) nach GOST | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ TXK/TXK(L) nach GOST) | 1 MΩ |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer | |
| ● Ni 100 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 100) | 1 MΩ |
| ● Ni 1000 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 1000) | 1 MΩ |
| ● LG-Ni 1000 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (LG-Ni 1000) | 1 MΩ |
| ● Ni 120 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 120) | 1 MΩ |
| ● Ni 200 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 200) | 1 MΩ |
| ● Ni 500 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 500) | 1 MΩ |
| ● Pt 100 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Pt 100) | 1 MΩ |
| ● Pt 1000 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Pt 1000) | 1 MΩ |
| ● Pt 200 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Pt 200) | 1 MΩ |
| ● Pt 500 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Pt 500) | 1 MΩ |
| Eingangsbereiche (Nennwerte), Widerstände | |
| ● 0 bis 150 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 150 Ohm) | 1 MΩ |
| ● 0 bis 300 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 300 Ohm) | 1 MΩ |
| ● 0 bis 600 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 600 Ohm) | 1 MΩ |
| ● 0 bis 3000 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 3000 Ohm) | 1 MΩ |
| ● 0 bis 6000 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 6000 Ohm) | 1 MΩ |
| ● PTC | Ja; 15 bit |
| — Eingangswiderstand (PTC) | 1 MΩ |
| Thermoelement (TC) | |
| Temperaturkompensation | |
| — parametrierbar | Ja |
| — Referenzkanal des Moduls | Ja |
| — interne Vergleichsstelle | Ja; mit BaseUnit Typ A1 |
| — Referenzkanal der Gruppe | Ja |
| — Anzahl Referenzkanal-Gruppen | 4; Gruppe 0 bis 3 |
| — feste Referenztemperatur | Ja |
| Leitungslänge | |
| ● geschirmt, max. | 200 m; 50 m bei Thermoelementen |
| Analogwertbildung für die Eingänge | |
| Messprinzip | integrierend (Sigma-Delta) |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 16 bit |
| ● Integrationszeit parametrierbar | Ja |
| ● Grundwandlungszeit inklusive Integrationszeit (ms) | |
| — zusätzliche Bearbeitungszeit bei Drahtbruchprüfung | 2 ms; in den Bereichen Widerstandsthermometer, Widerstand und Thermoelement |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 16,6 / 50 / 60 Hz |
| ● Wandlungszeit (pro Kanal) | 180 / 60 / 50 (67,5 / 22,5 / 18,75) ms |
| Glättung der Messwerte | |
| ● Anzahl der Glättungsstufen | 4; keine; 4-/8-/16-fach |
| ● parametrierbar | Ja |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Spannungsmessung | Ja |
| ● für Widerstandsmessung mit Zweileiter-Anschluss | Ja |
| ● für Widerstandsmessung mit Dreileiter-Anschluss | Nein |
| ● für Widerstandsmessung mit Vierleiter-Anschluss | Nein |
| Fehler/Genauigkeiten | |
| Linearitätsfehler (bezogen auf Eingangsbereich), (+/-) | 0,01 %; ±0,1 % bei Widerstandsthermometer und Widerstand |
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) | 0,0009 %/K; ±0,005 % / K bei Thermoelement |
| Übersprechen zwischen den Eingängen, min. | -50 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) | 0,05 % |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,1 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,1 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,05 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,05 % |
| Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz | |
| ● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. | 70 dB; bei Wandlungszeit 67,5 / 22,5 / 18,75 ms: 40 dB |
| ● Gleichtaktspannung, max. | 10 V |
| ● Gleichtaktstörung, min. | 90 dB |
| Alarme/Diagnosen/Statusinformationen | |
| Alarme | |
| ● Diagnosealarm | Ja |
| ● Grenzwertalarm | Ja; jeweils zwei obere und zwei untere Grenzwerte |
| Diagnosen | |
| ● Überwachung der Versorgungsspannung | Ja |
| ● Drahtbruch | Ja; kanalweise |
| ● Sammelfehler | Ja |
| ● Überlauf/Unterlauf | Ja; kanalweise |
| Diagnoseanzeige LED | |
| ● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne PWR-LED |
| ● Kanalstatusanzeige | Ja; grüne LED |
| ● für Kanaldiagnose | Ja; rote LED |
| ● für Moduldiagnose | Ja; grüne / rote DIAG-LED |
| Potenzialtrennung | |
| Potenzialtrennung Kanäle | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja |
| Zulässige Potenzialdifferenz | |
| zwischen den Eingängen (UCM) | DC 10 V |
| Isolation | |
| Isolation geprüft mit | DC 707 V (Typprüfung) |
| Normen, Zulassungen, Zertifikate | |
| Umwelt-Fußabdruck | |
| ● Umweltproduktdeklaration | Ja |
| Treibhauspotential | |
| — Treibhauspotential, (gesamt) [CO2 eq] | 9,32 kg |
| — Treibhauspotential, (während Herstellung) [CO2 eq] | 4,97 kg |
| — Treibhauspotential, (während Betrieb) [CO2 eq] | 4,79 kg |
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] | -0,449 kg |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● waagerechte Einbaulage, min. | -30 °C |
| ● waagerechte Einbaulage, max. | 60 °C |
| ● senkrechte Einbaulage, min. | -30 °C |
| ● senkrechte Einbaulage, max. | 50 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 2 000 m; auf Anfrage: Aufstellhöhen größer 2 000 m |
| Absolute Luftfeuchte | |
| ● Taupunkt, min. | -60 °C; geeignet für Trockenraumanwendungen |
| Maße | |
| Breite | 15 mm |
| Höhe | 73 mm |
| Tiefe | 58 mm |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum zeigt 6ES7134-6JF00-0CA1 plötzlich 32767 oder 7FFFH an? | Dieser Wert ist bei dem Modul ein typischer Hinweis auf Drahtbruch oder einen Zustand außerhalb des gültigen Messbereichs. Prüfen Sie zuerst Sensorleitung, Klemmstellen, Kanalparametrierung und den tatsächlichen Sensortyp. Bei Thermoelementen ist zusätzlich zu beachten, dass die Drahtbruchprüfung standardmäßig aktiv sein kann und mit einem Prüfstrom arbeitet. Für Kalibrieraufgaben kann diese Prüfung gezielt deaktiviert werden, damit keine Messabweichung durch den Prüfstrom entsteht. |
| Warum blinkt die DIAG-LED an der 6ES7134-6JF00-0CA1 dauerhaft? | Laut Siemens bedeutet eine blinkende DIAG-LED, dass das Modul nicht parametriert ist. Prüfen Sie deshalb, ob die exakte Artikelnummer in der Hardwarekonfiguration verwendet wurde, ob die Station nach Änderungen vollständig geladen wurde und ob die eingesetzte Engineering-Umgebung das Modul unterstützt. Für dieses Modul nennt Siemens die Integration in TIA Portal ab V16 sowie passende GSD-/GSDML-Stände. |
| Warum bleibt die PWR-LED aus oder warum liefern alle Kanäle keinen Wert? | Das Modul benötigt eine 24-V-DC-Versorgung und toleriert dabei nur den Bereich 19,2 bis 28,8 V DC. Fehlt L+, ist zu niedrig oder liegt ein Problem in der Potenzialgruppe vor, bleiben Kanäle inaktiv und es kommen keine plausiblen Werte an. Prüfen Sie deshalb Versorgung, Polung, Sitz des Moduls auf der BaseUnit und den Aufbau der ET-200SP-Station. |
| Warum misst das Thermoelement zu hoch oder zu niedrig, obwohl der Sensor in Ordnung ist? | Ein sehr häufiger Grund ist eine falsch konfigurierte Vergleichsstelle. Bei diesem Modul muss für den Referenzkanalbetrieb die Parametrierung exakt zu Siemens passen. Wird die interne Vergleichsstelle genutzt, ist dafür BaseUnit Typ A1 erforderlich. In SPS-Praxisthemen zeigen sich Temperatur-Offsets außerdem dann, wenn die Vergleichsstelle thermisch ungünstig sitzt oder die Kompensation nicht dort erfolgt, wo der Übergang auf Kupferleitung tatsächlich stattfindet. |
| Warum springt der Thermoelementwert plötzlich ab oder wird instabil? | Neben Parametrierfehlern kommen auch Potenzial- und Isolationsprobleme in Betracht. In aktuellen SPS-Forum-Fällen wurde beschrieben, dass Temperaturwerte einbrechen können, wenn unerwartete Bezüge zwischen Thermoelement, Sensorgehäuse, 24-V-Masse und PE bestehen. Prüfen Sie daher Schirmung, Potenzialausgleich, Sensorisolation und ob der Fehler nur bei bestimmten Masse- oder Gehäusekontakten auftritt. |
Ist 6ES7134-6JF00-0CA1 noch ein aktives Siemens-Produkt?
Ja. In den aktuell auffindbaren Siemens-Produktinformationen wird das Modul als Active Product geführt. Für Betreiber bedeutet das eine weiterhin klare technische Zuordnung im Siemens-Portfolio. Gleichzeitig war in den eingesehenen offiziellen Quellen kein bestätigter Nachfolger genannt. Für Einkauf und Instandhaltung ist das ein gutes Signal, weil sich Beschaffung, Ersatzteilbevorratung und technische Dokumentation weiterhin sauber auf die Original-Artikelnummer stützen lassen.
Welche BaseUnit braucht 6ES7134-6JF00-0CA1?
Das Modul ist für BU-Typ A0 und A1 vorgesehen. Diese Zuordnung ist wichtig, weil sie direkten Einfluss auf die korrekte Montage und auf bestimmte Funktionen hat. Besonders relevant ist das bei Thermoelementen: Die interne Vergleichsstelle kann nur mit BaseUnit Typ A1 genutzt werden. Wer bei Serviceeinsätzen nur die Baugruppe tauscht, sollte deshalb immer auch den BaseUnit-Typ mitprüfen, damit nach dem Einsetzen keine Diagnose zur Vergleichsstelle oder unerklärliche Temperaturabweichung entsteht.
Welche Sensoren kann ich an 6ES7134-6JF00-0CA1 anschließen?
Das Modul ist sehr breit aufgestellt. Es verarbeitet Thermoelemente, Widerstandsthermometer und Widerstände. Dazu gehören unter anderem Pt100, Pt1000, Pt200, Pt500, Ni100, Ni120, Ni200, Ni500, Ni1000 sowie Thermoelemente der Typen B, C, E, J, K, L, N, R, S, T und U. Damit ist das Modul für viele Temperaturmessstellen in Maschinen und Prozessen geeignet. Für die Auswahl im Ersatzteilfall ist das wichtig, weil ein einziges Modul viele unterschiedliche Sensorwelten abdecken kann, solange Messart und Messbereich korrekt parametriert werden.
Wie richte ich die Vergleichsstelle für Thermoelemente richtig ein?
Siemens erlaubt mehrere Wege: Referenzkanal des Moduls, interne Vergleichsstelle oder Referenzkanal einer Gruppe. Entscheidend ist, dass die Parametrierung exakt zum Aufbau passt. Für den Referenzkanal fordert Siemens unter anderem einen passend parametrierten Pt100-Kanal im Klimabereich in °C. Für die interne Vergleichsstelle ist BU-Typ A1 nötig. Aus der SPS-Praxis ist bekannt, dass schon kleine thermische Fehler an der Vergleichsstelle zu deutlichen Offsets führen können. Deshalb sollte die Kompensation immer an der physikalisch richtigen Übergangsstelle geplant werden.
Wann ist Reparatur sinnvoller als Austausch oder Neukauf?
Reparatur ist besonders sinnvoll, wenn die vorhandene Baugruppe eindeutig als Fehlerursache identifiziert wurde und die bestehende Hardwarekonfiguration ohne Änderungen weiterlaufen soll. Das spart oft Zeit bei Inbetriebnahme und Validierung. Austausch ist die bessere Wahl, wenn der Produktionsstillstand akut ist und sofort ein geprüftes Ersatzteil benötigt wird. Neukauf ist interessant, wenn standardisierte Beschaffung, planbare Lebensdauer und Lagerstrategien im Vordergrund stehen. EICHLER kombiniert für dieses Modul mehrere Wege aus Reparatur, Austausch, Gebraucht- und Neuversorgung, was vor allem bei zeitkritischen Stillständen ein praktischer Vorteil ist.
