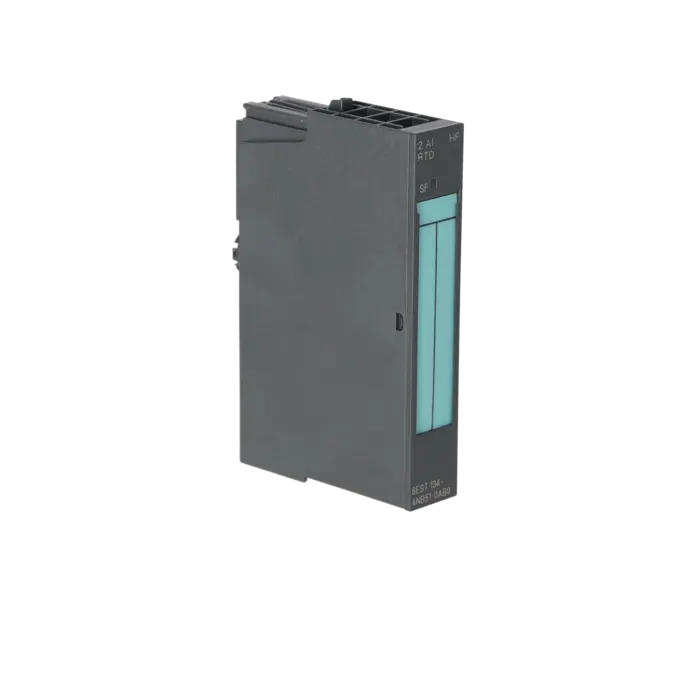

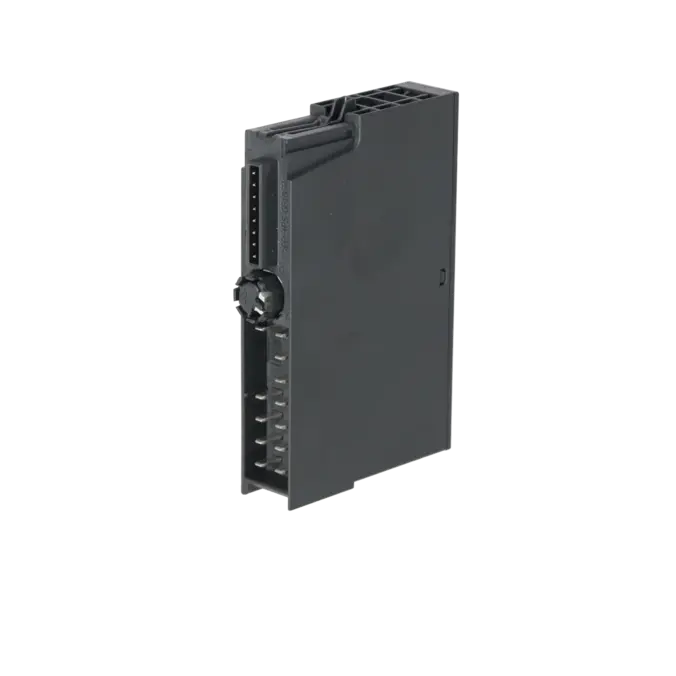

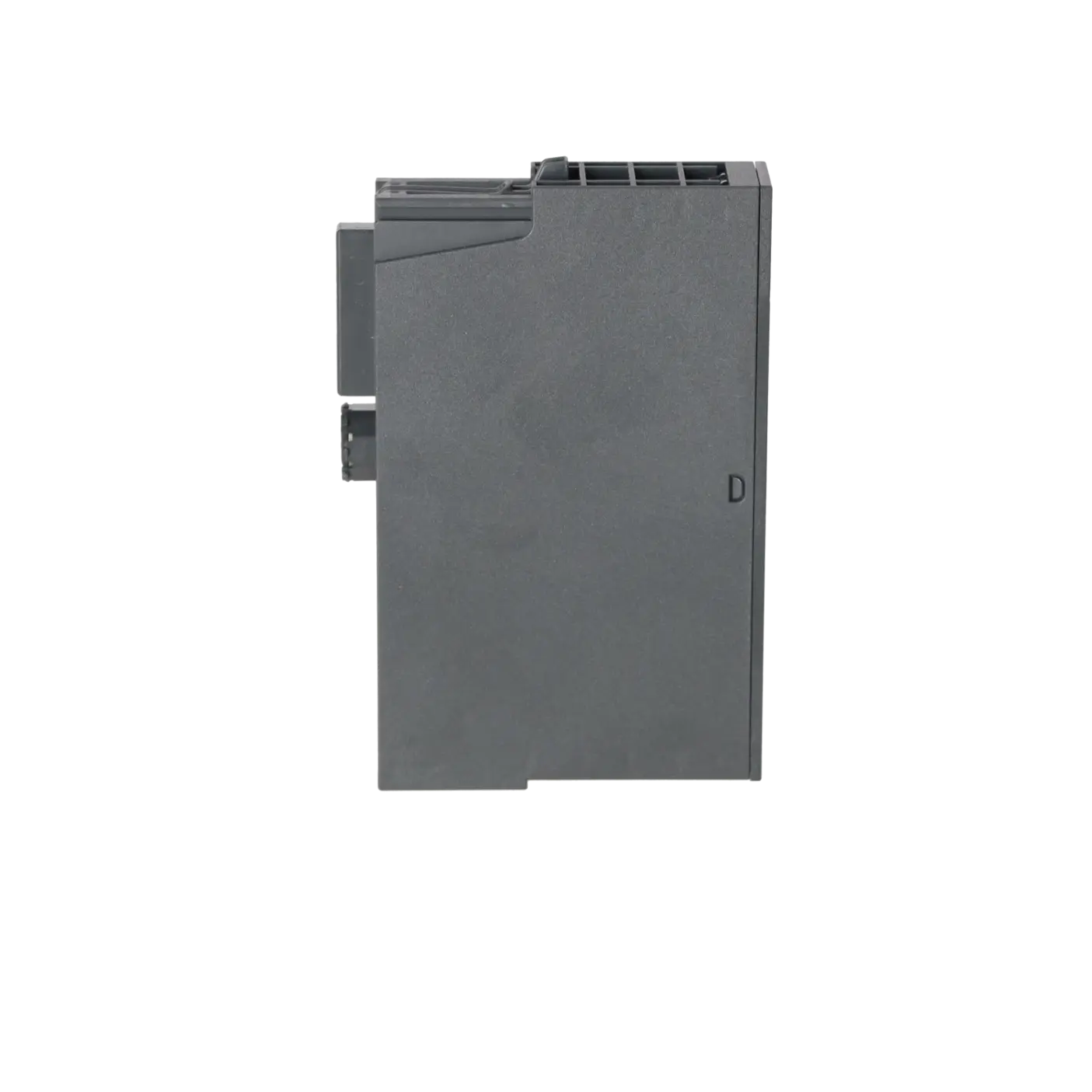

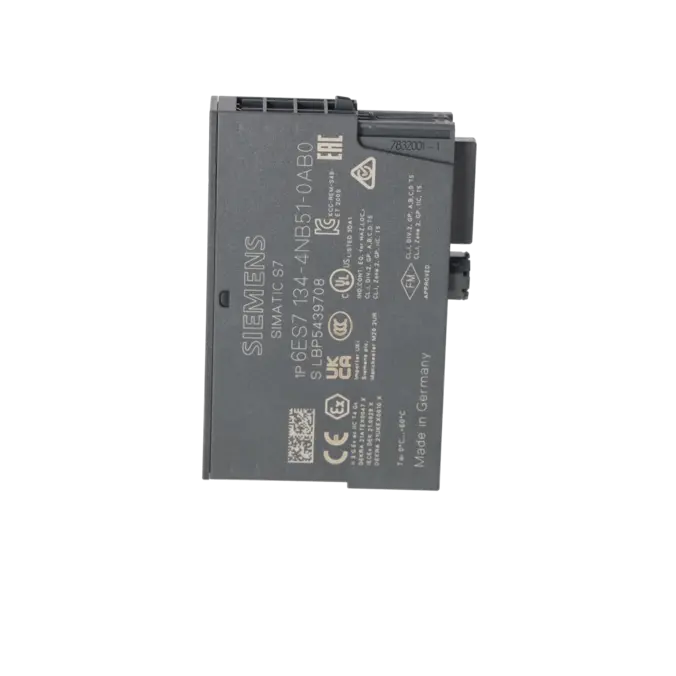

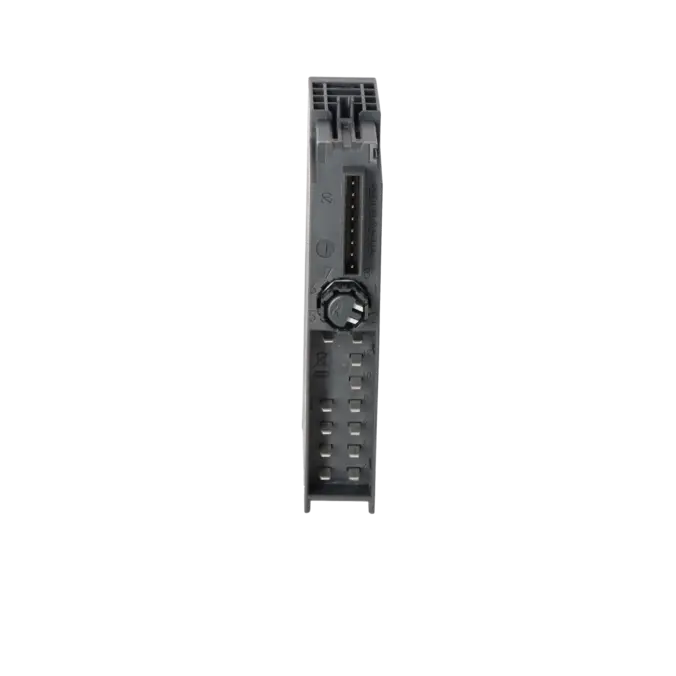

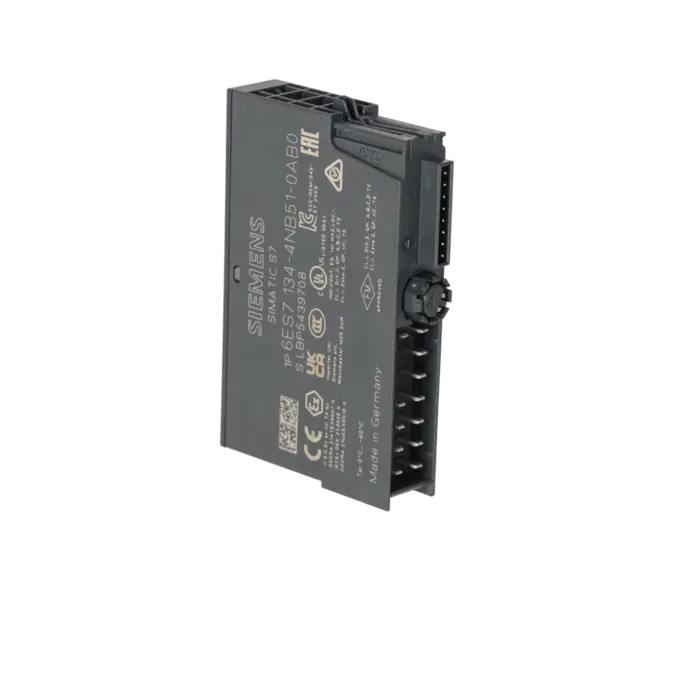

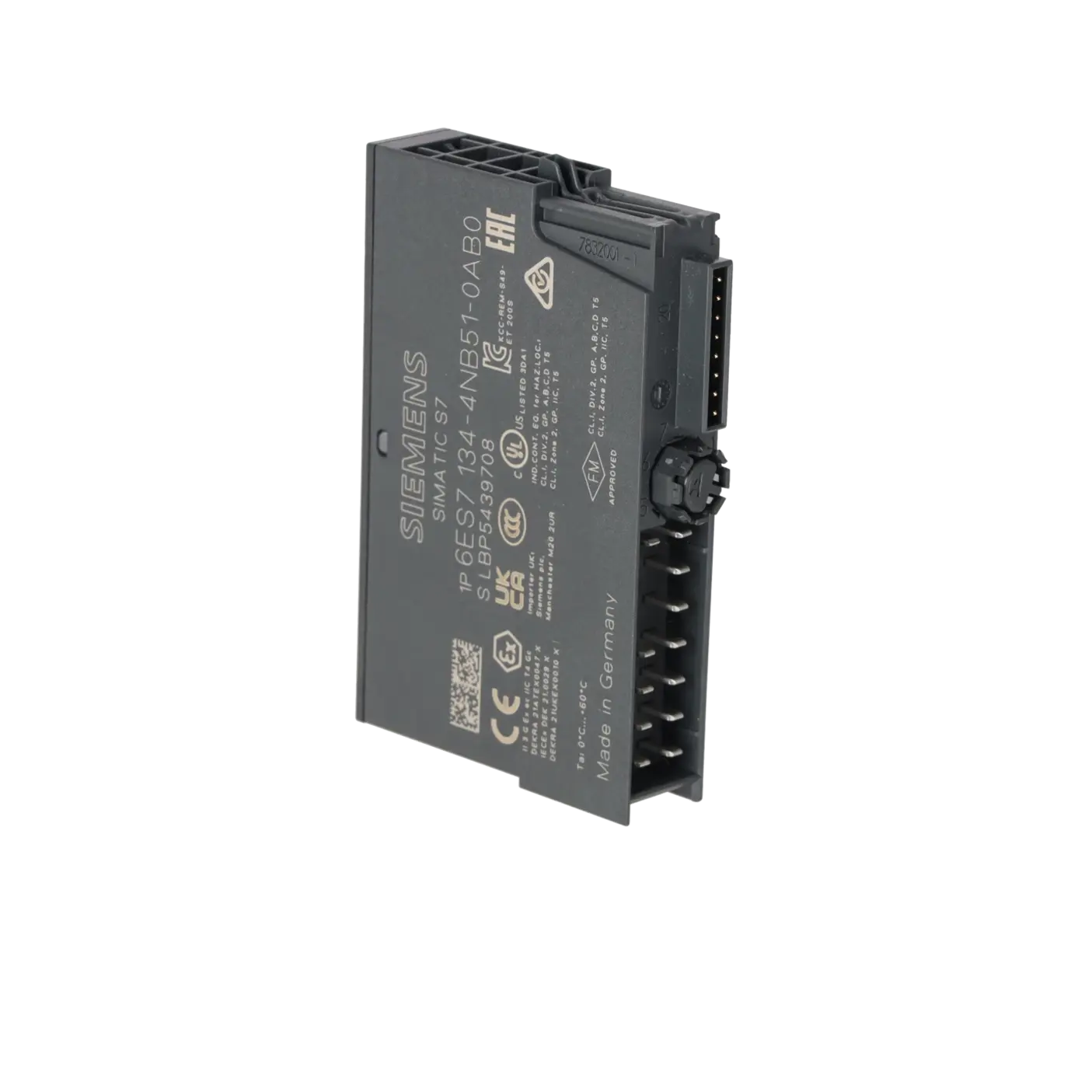

SIEMENS 6ES7134-4NB51-0AB0

Was ist 6ES7134-4NB51-0AB0 und wo wird es eingesetzt

Das Elektronikmodul 6ES7134-4NB51-0AB0 von Siemens SIMATIC DP ET 200S ist eine analoge Eingabebaugruppe für die Erfassung von Temperatur- und Widerstandssignalen. Es verarbeitet zwei RTD-Kanäle und wird in dezentralen ET 200S-Stationen eingesetzt, wenn Widerstandsthermometer oder Widerstandsgeber in eine SPS-Umgebung eingebunden werden. Typische Einsatzbereiche sind Maschinen, Produktionslinien, Prozessanlagen und Schaltschränke, in denen Messwerte aus Pt-, Ni- oder Cu-Sensoren zuverlässig an die Steuerung übergeben werden müssen. Für Instandhaltung und Einkauf ist die exakte Artikelnummer besonders wichtig, weil Bauform, Parametrierung, Terminalmodul und Anlagenprojektierung zur bestehenden ET 200S-Station passen müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

6ES7134-4NB51-0AB0 ist als 2AI RTD High Feature ausgeführt und besitzt zwei Analogeingänge für Widerstandsthermometer oder Widerstandsmessung. Die Baugruppe ist 15 mm breit, arbeitet mit einer Lastspannung von 24 V DC über das Powermodul und unterstützt 2-, 3- und 4-Leiter-Anschlüsse. Die Auflösung von 15 Bit plus Vorzeichen und die hohe Genauigkeit sind besonders relevant, wenn Temperaturwerte stabil und mit geringer Abweichung in der Steuerung verarbeitet werden sollen. Die interne Kompensation des Leitungswiderstands bei 3-Leiter-Anschluss reduziert Messabweichungen durch Leitungswiderstände. Für die Fehlersuche sind die SF-LED, die Sammeldiagnose, Drahtbruchdiagnose sowie Überlauf- und Unterlaufdiagnose wichtige Hinweise, weil sie Verdrahtungs-, Parametrierungs- und Signalprobleme eingrenzbar machen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES7134-4NB51-0AB0 ist der Produktstatus EOP mit Datum 01.10.2023 relevant. Damit steht für Betreiber nicht nur die technische Passfähigkeit im Vordergrund, sondern auch die langfristige Versorgung bestehender Anlagen. Bei abgekündigten oder schwerer beschaffbaren ET 200S-Baugruppen steigen die Anforderungen an Ersatzteilstrategie, Bevorratung, Reparaturfähigkeit und Austauschplanung. Ein ungeprüfter Wechsel auf eine andere Baugruppe kann Risiken bei Verdrahtung, Parametrierung, Diagnoseverhalten und Anlagenfreigabe verursachen. Deshalb sollte vor jeder Ersatzbeschaffung abgeglichen werden, ob Artikelnummer, Hardwarekonfiguration, Messart, Sensoranschluss und vorhandenes Terminalmodul zur bestehenden Anlage passen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei 6ES7134-4NB51-0AB0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die Baugruppe weiterhin zur bestehenden ET 200S-Station passt und eine Migration vermieden oder zeitlich gestreckt werden soll. Austauschgeräte können helfen, Stillstandszeiten zu reduzieren, wenn eine kurzfristige Wiederinbetriebnahme erforderlich ist. Für Einkauf und Instandhaltung ist die Ersatzteilversorgung besonders wichtig, weil abgekündigte Baugruppen häufig nicht mehr über Standardbeschaffungswege planbar verfügbar sind. Life Cycle Management unterstützt bei der Bewertung von Obsoleszenzrisiken, kritischen Anlagenbeständen und einer strukturierten Bevorratungsstrategie. Ergänzend kann technischer Vor-Ort-Service sinnvoll sein, wenn Fehler nicht eindeutig der Baugruppe, der Verdrahtung oder der Parametrierung zugeordnet werden können.

Kann 6ES7134-4NB51-0AB0 repariert werden

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiterhin in der bestehenden ET 200S-Station verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage für Instandhaltung und Einkauf.

Was tun, wenn 6ES7134-4NB51-0AB0 nicht mehr verfügbar ist

Zuerst sollte geprüft werden, ob die vorhandene Baugruppe repariert, durch ein geprüftes Ersatzteil ersetzt oder über ein Austauschgerät kurzfristig überbrückt werden kann. Bei abgekündigten Baugruppen ist eine strukturierte Ersatzteilstrategie wichtig, damit Anlagenstillstände nicht erst im Störfall gelöst werden müssen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Zusätzlich kann Life Cycle Management helfen, kritische Bestände und Bevorratung für mehrere Anlagen planbarer zu machen.

Gibt es einen Nachfolger für 6ES7134-4NB51-0AB0

Ein Ersatz sollte nicht allein über eine ähnliche Funktionsbeschreibung ausgewählt werden. Entscheidend sind Artikelnummer, ET 200S-Aufbau, Terminalmodul, Sensoranschluss, Messart, Messbereich und Parametrierung. Wenn eine andere Baugruppe eingesetzt werden soll, muss die technische Passfähigkeit zur bestehenden Hardwarekonfiguration und zur Anlagenfreigabe geprüft werden. Ohne geprüfte Kompatibilität kann ein Austausch zu Diagnosefehlern, falschen Messwerten oder Anpassungsbedarf in der Projektierung führen.

Ist 6ES7134-4NB51-0AB0 mit bestehenden ET 200S Stationen kompatibel

Die Baugruppe ist für das dezentrale Peripheriesystem SIMATIC DP ET 200S vorgesehen und muss zur vorhandenen Station, Projektierung und Verdrahtung passen. Besonders wichtig ist die Abstimmung mit dem verwendeten Terminalmodul und der parametrierten Messart. In bestehenden Anlagen kann das Modul unter bestimmten Bedingungen ein 2AI RTD ST ersetzen, wobei die zusätzlichen High-Feature-Funktionen dann nicht automatisch nutzbar sein müssen. Vor dem Austausch sollte deshalb geprüft werden, ob Hardwarekonfiguration und tatsächliche Verdrahtung übereinstimmen.

Worauf muss beim Austausch von 6ES7134-4NB51-0AB0 geachtet werden

Beim Austausch müssen die gesteckte Artikelnummer, der ET 200S-Steckplatz, das Terminalmodul und die Hardwarekonfiguration zusammenpassen. Danach sollten Messbereich, Sensorart, 2-/3-/4-Leiter-Anschluss, Drahtbruchdiagnose und Glättung kontrolliert werden. Nach dem Einbau ist eine Funktionsprüfung mit plausiblen Messwerten wichtig, damit Verdrahtungsfehler, Parametrierfehler oder Diagnosemeldungen früh erkannt werden. Bei kritischen Anlagen kann ein geprüftes Austauschgerät Stillstandszeiten reduzieren, wenn eine schnelle Wiederinbetriebnahme erforderlich ist.

Wann lohnt sich eine Reparatur statt Austausch oder Migration

Eine Reparatur lohnt sich besonders dann, wenn die Anlage technisch freigegeben ist, die ET 200S-Struktur weiterbetrieben werden soll und eine Migration kurzfristig zu aufwendig wäre. Die Reparatur kann helfen, bestehende Anlagen wirtschaftlich weiterzunutzen und Obsoleszenzrisiken zu reduzieren. Bei EICHLER umfasst der Prozess Fehleranalyse, Instandsetzung bis auf Bauteilebene, Kostenvoranschlag und Funktionsprüfung. Garantie und Gewährleistung erhöhen zusätzlich die Planungssicherheit bei Reparatur, Verkauf und Ersatzteilbeschaffung.

Wie lässt sich ein Ausfall von 6ES7134-4NB51-0AB0 kurzfristig überbrücken

Ein Ausfall kann je nach Anlagenkritikalität durch Reparatur, Austauschgerät oder ein passendes Ersatzteil überbrückt werden. Vor der Entscheidung sollte geprüft werden, ob der Fehler tatsächlich an der Baugruppe liegt oder durch Sensor, Verdrahtung, Terminalmodul, Parametrierung oder Versorgung verursacht wird. Für Instandhaltung und Einkauf ist ein klarer Fehlerbefund wichtig, weil dadurch unnötige Teilewechsel und längere Stillstandszeiten vermieden werden. Bei wiederkehrenden Ausfällen kann eine Bevorratung kritischer ET 200S-Baugruppen sinnvoll sein.

Ist 6ES7134-4NB51-0AB0 für eine Bevorratungsstrategie geeignet

Ja, eine Bevorratung kann sinnvoll sein, wenn die Baugruppe in mehreren Anlagen eingesetzt wird oder ein Ausfall direkte Auswirkungen auf Produktion und Anlagenverfügbarkeit hat. Der EOP-Status erhöht die Bedeutung einer planbaren Ersatzteilstrategie. Für eine sinnvolle Bevorratung sollten Einsatzhäufigkeit, Anlagenkritikalität, Reparaturfähigkeit, vorhandene Bestände und Wiederbeschaffungsrisiko gemeinsam bewertet werden. Life Cycle Management unterstützt dabei, kritische Siemens- und SIMATIC-Baugruppen strukturiert zu erfassen und die Versorgung bestehender Anlagen bis zur geplanten Modernisierung abzusichern.
