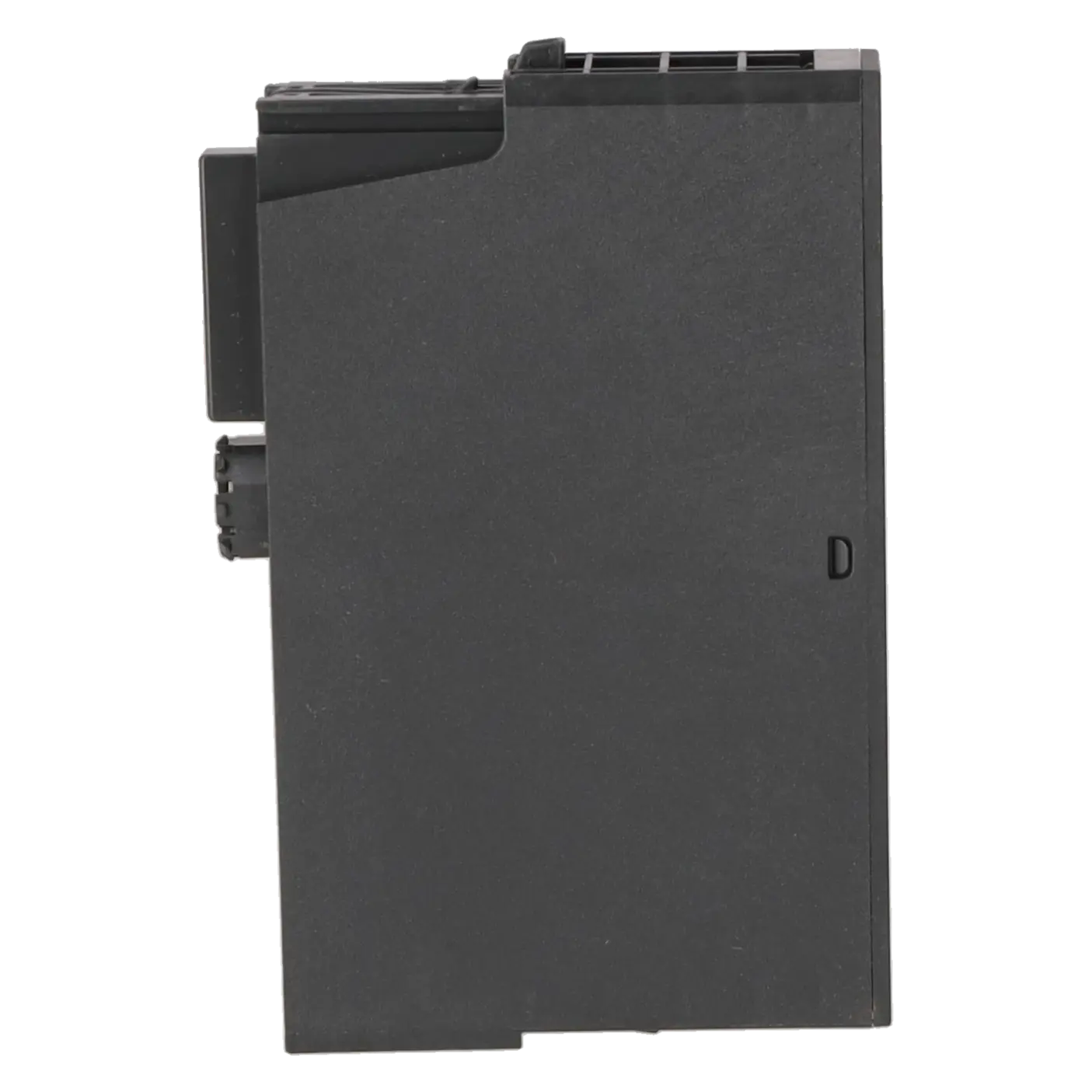

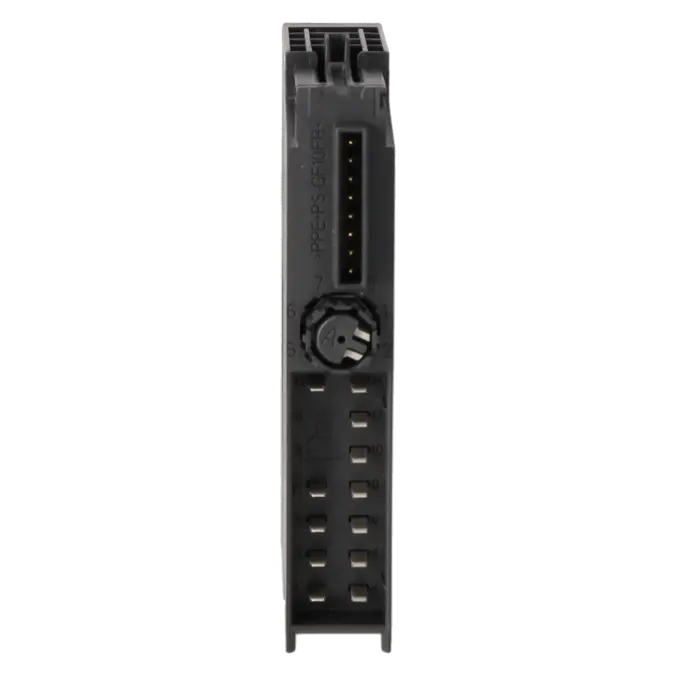

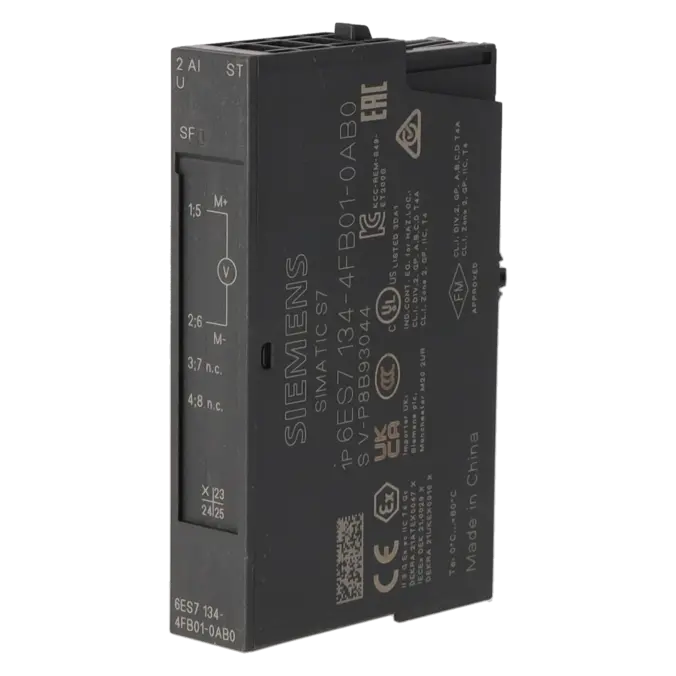

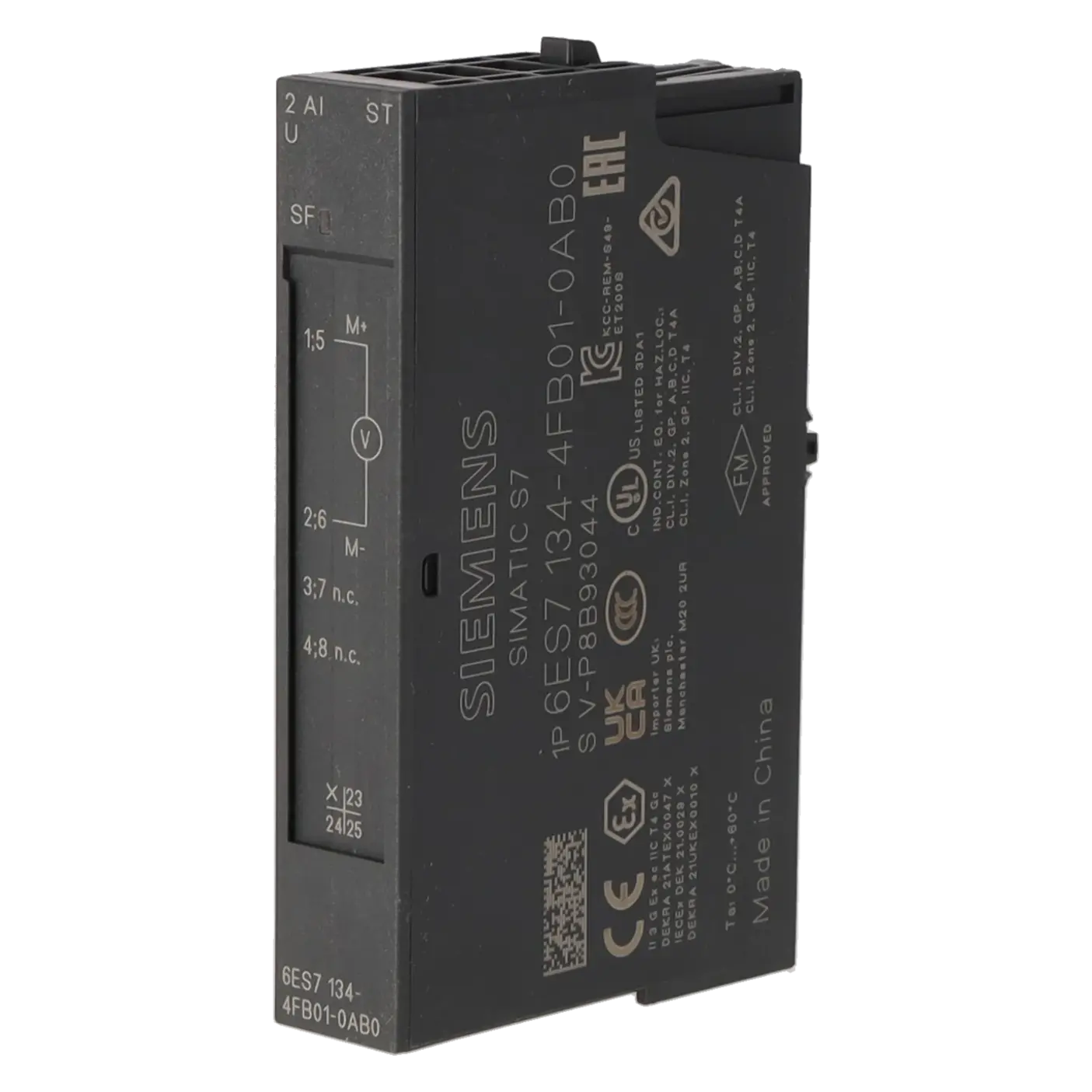

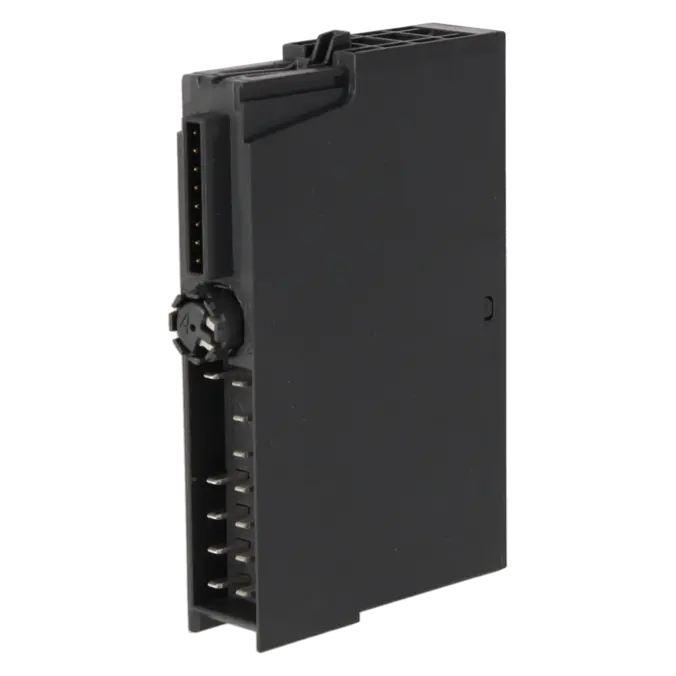

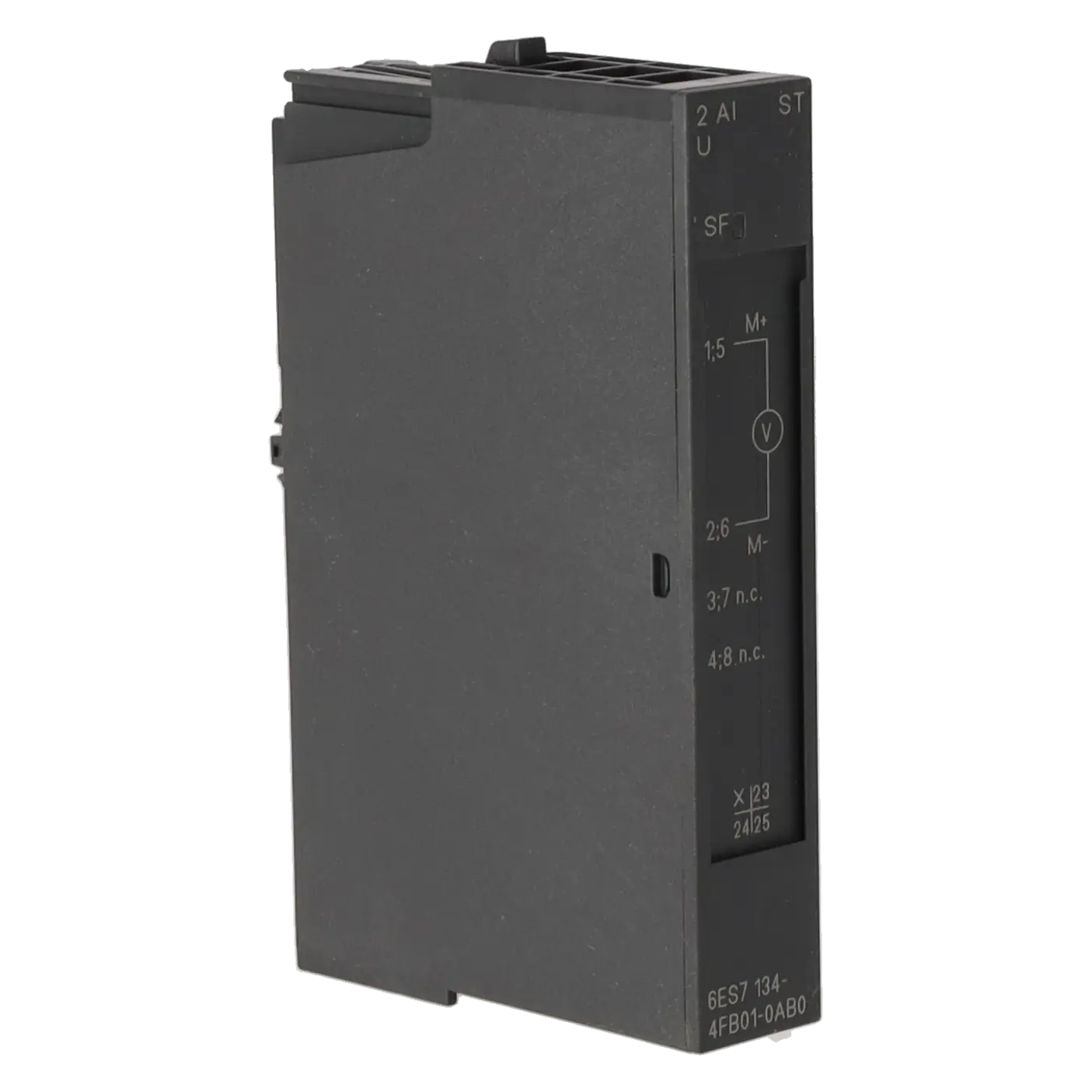

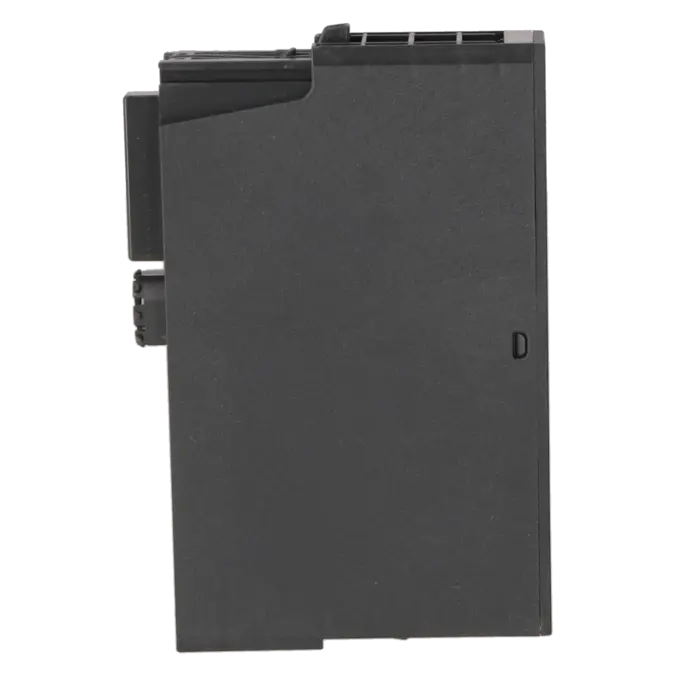

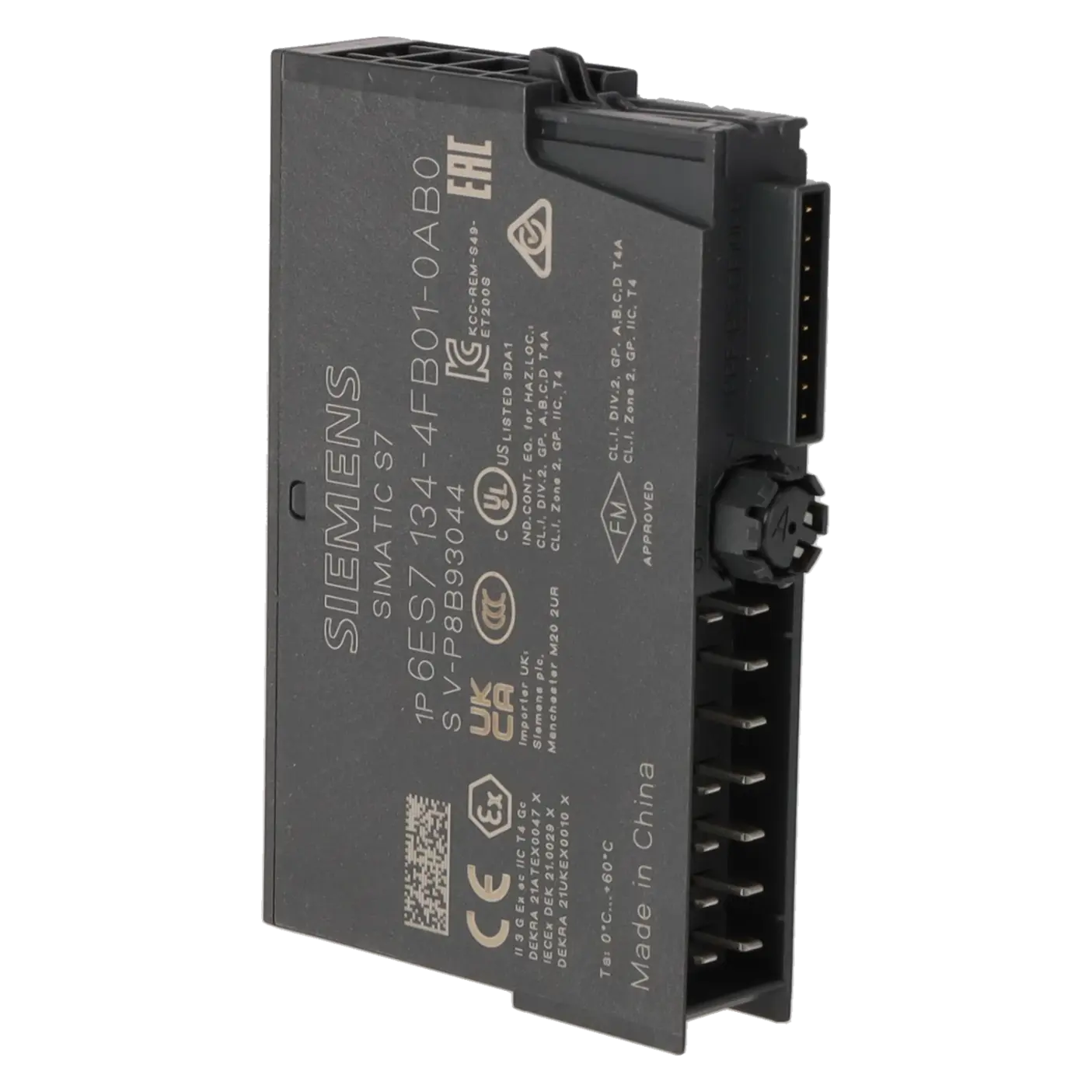

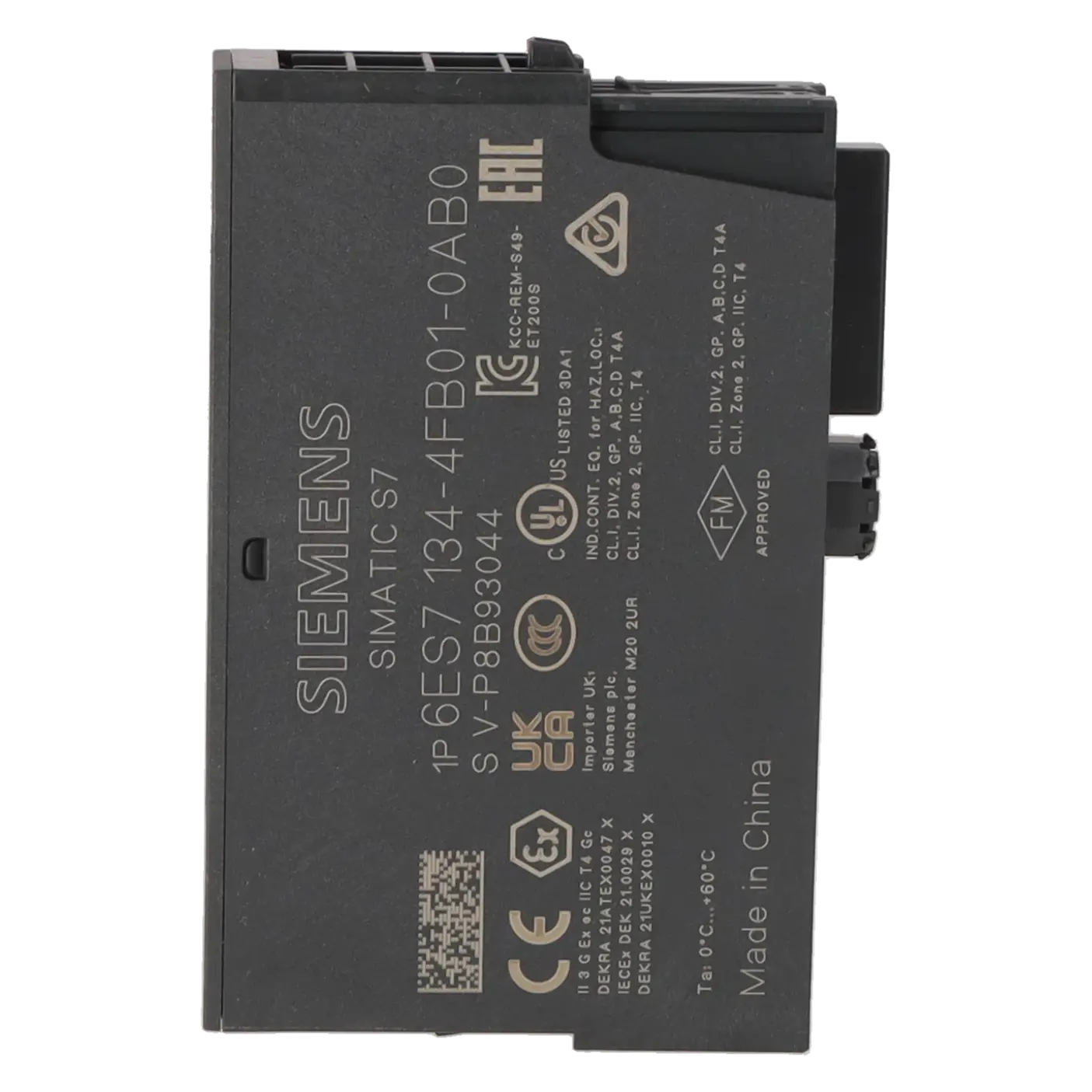

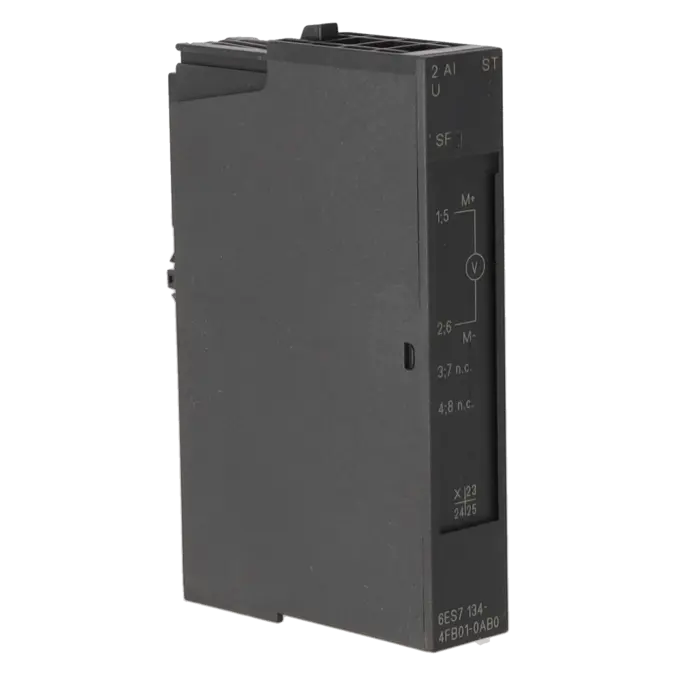

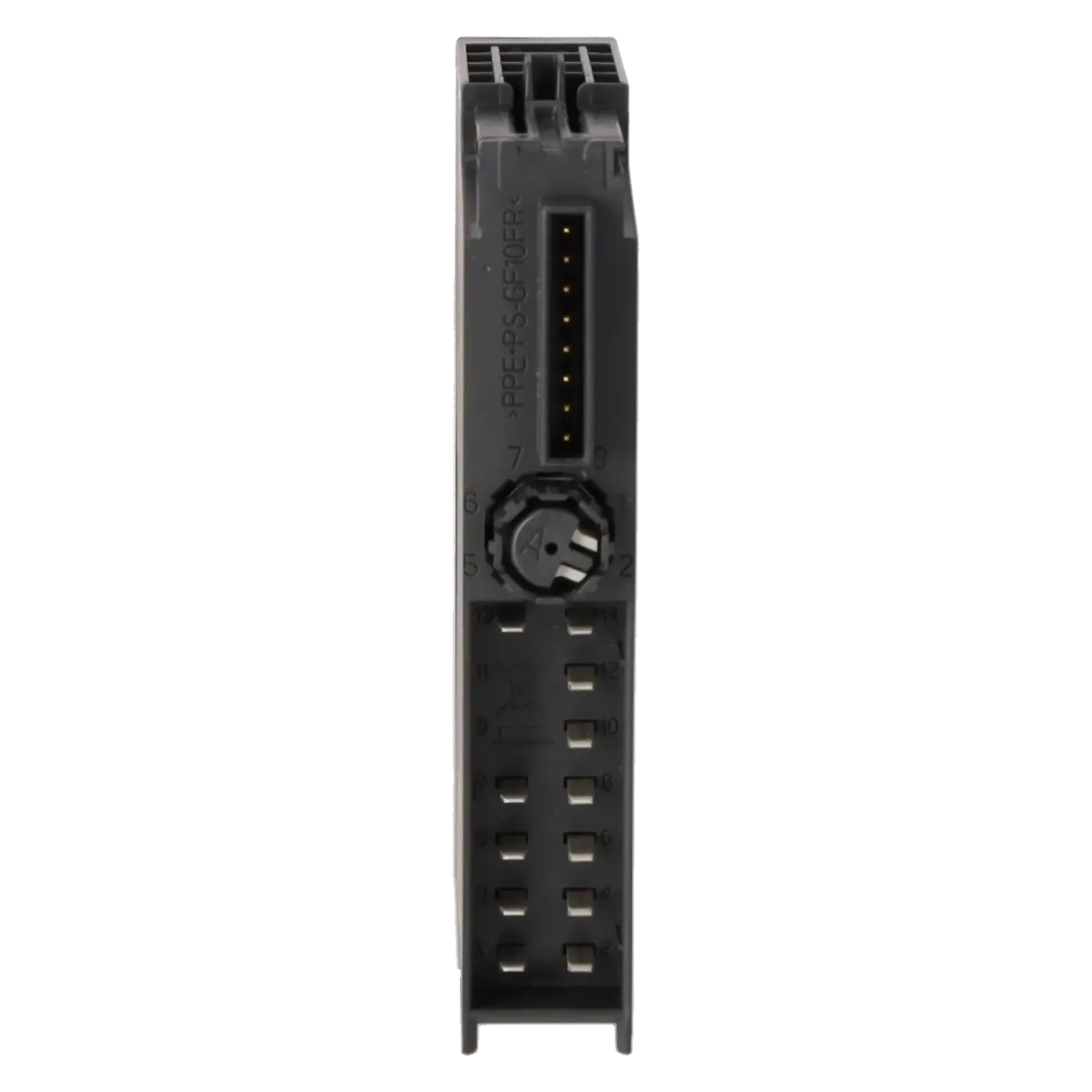

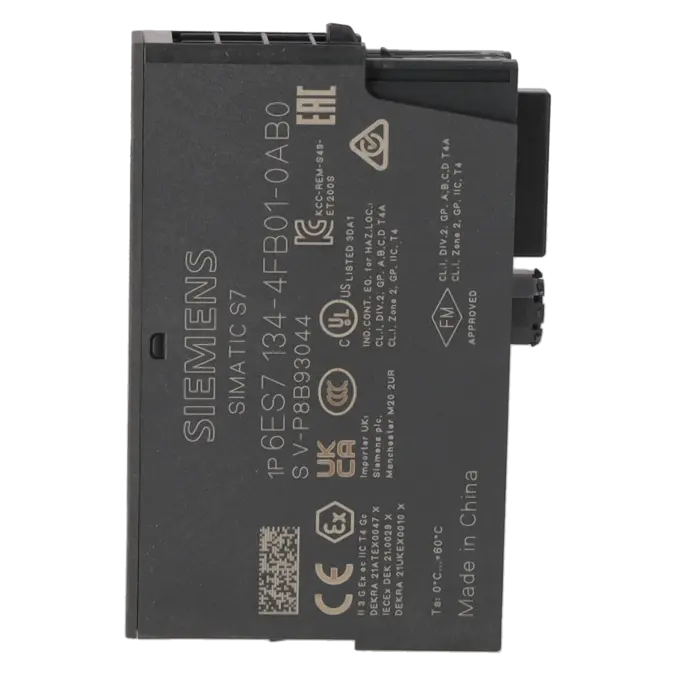

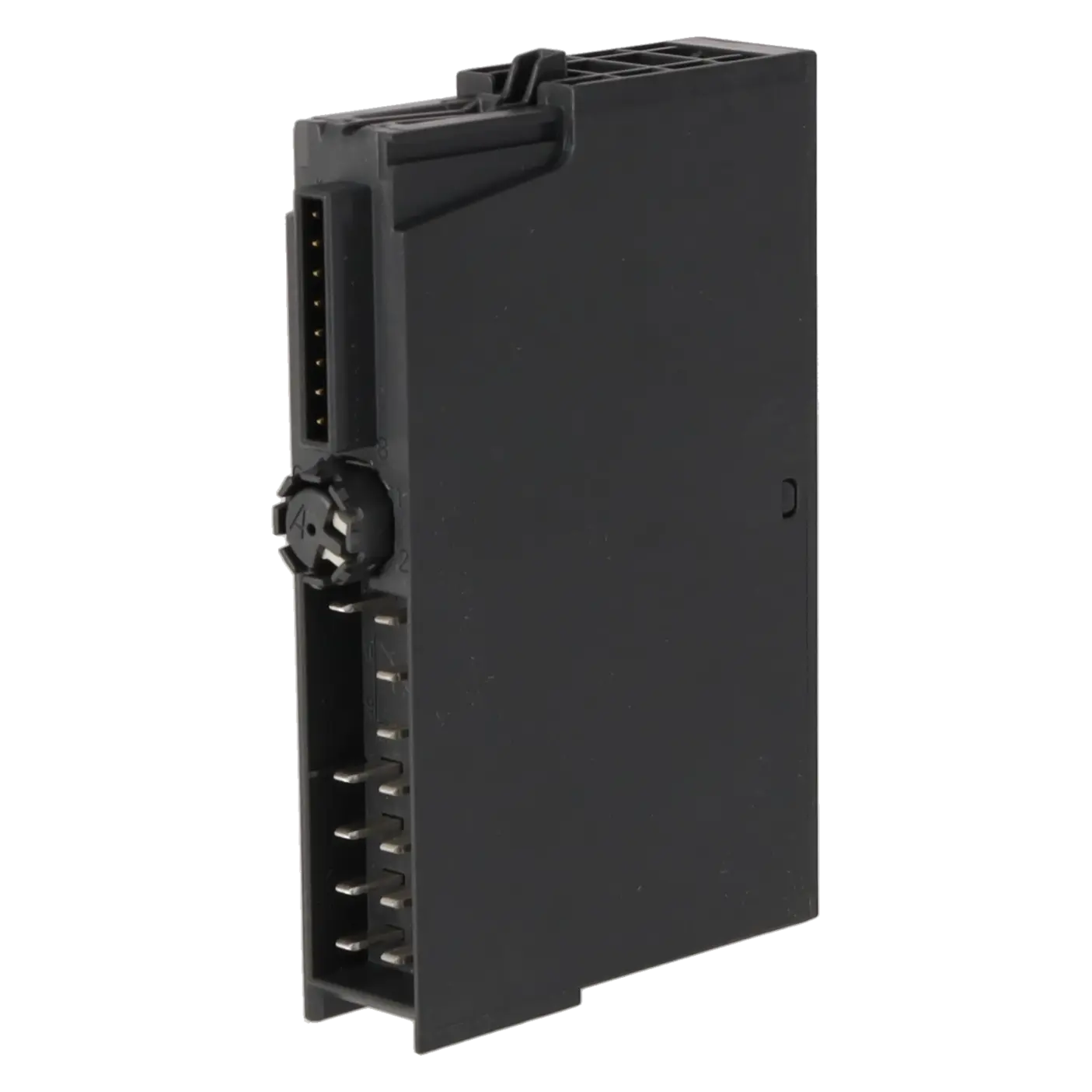

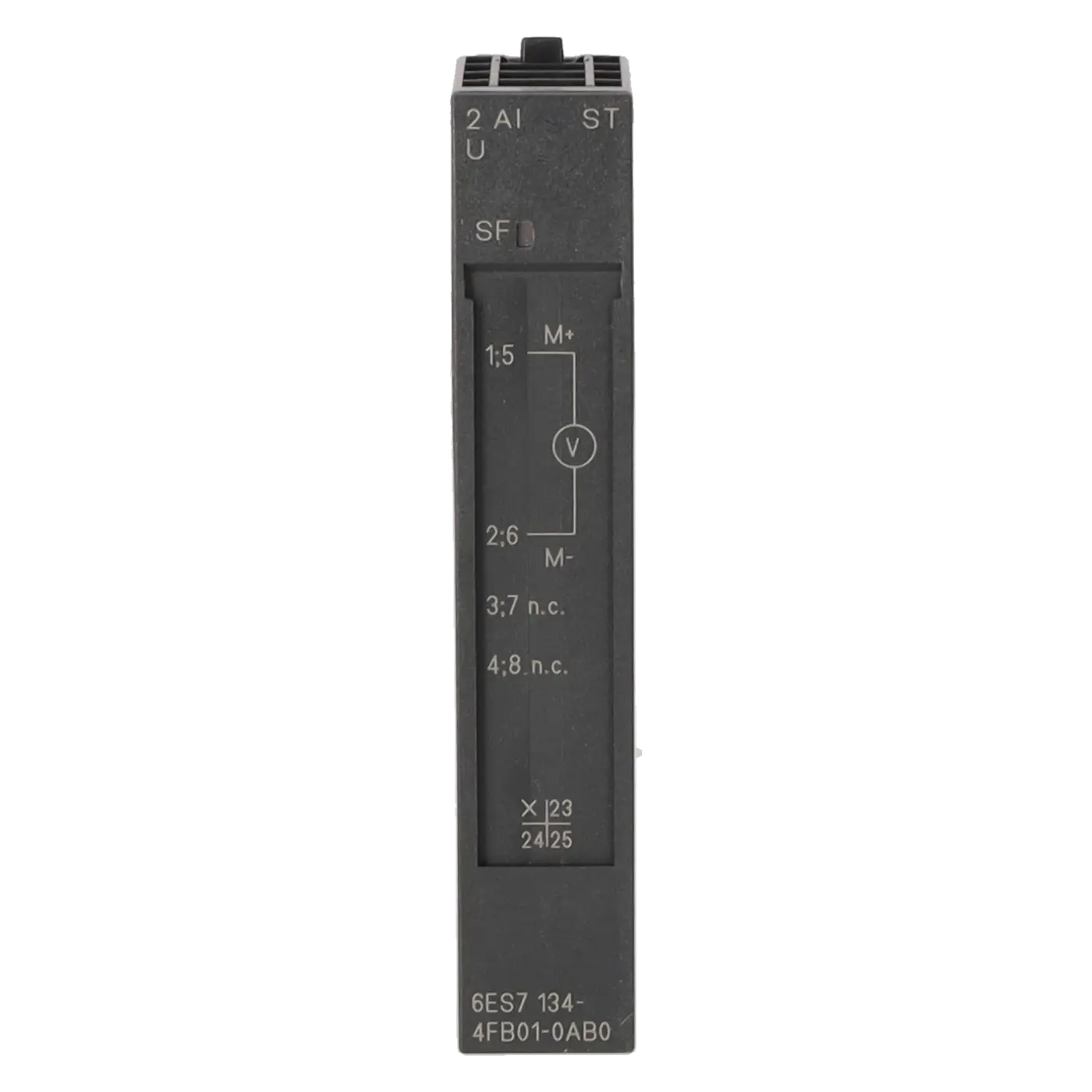

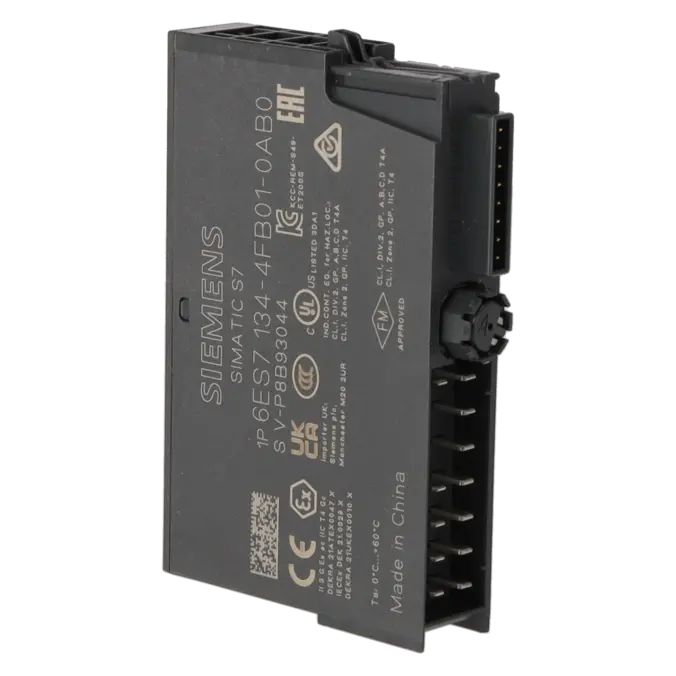

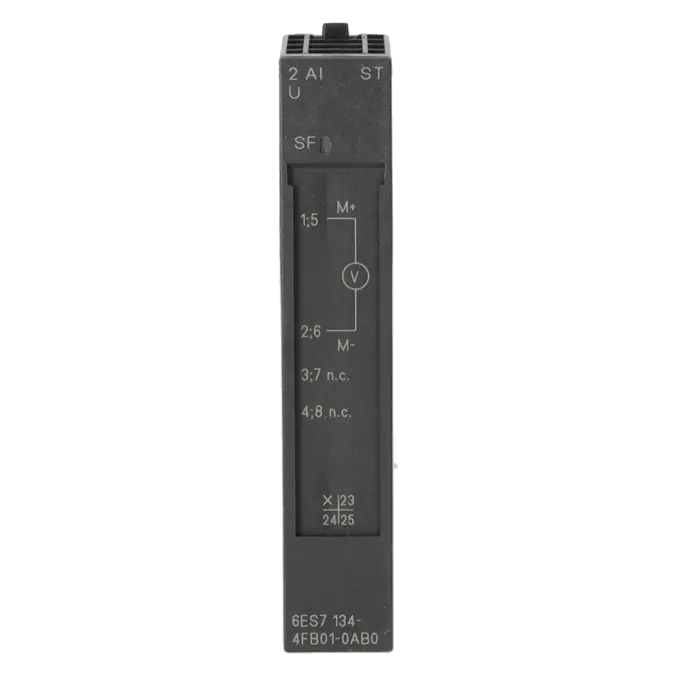

SIEMENS 6ES7134-4FB01-0AB0

  • EICHLER-Art.Nr.: K0171097
  • EAN: 4025515072669
  • UPC: 662643229646

Produktbeschreibung

SIMATIC DP, ELEKTRONIKMODUL FUER ET 200S, 2 AI STANDARD U 15MM BAUBR. +/-10V; 13 BIT+VZ +/-5V; 12 BIT+VZ, 1..5V; 12 BIT ZYKLUSZEIT 65MS/KANAL MIT LED SF (SAMMELFEHLER)

Leistungen für SIEMENS 6ES7134-4FB01-0AB0

Reparatur

2-5 Tage

von 280,50 €

bis 429,00 €

Austausch

Gebraucht

Neu

1-3 Tage

10+ Stck.

206,25 €

195,94 €

195,94 € *

Geben Sie hier bitte einen Angebots-Empfänger an.


Lieferinformationen
Exportkennzeichen AL: N ECCN: EAR99H
Nettogewicht pro ME 0.045
Mengeneinheit (ME) 1 Stück
Verpackungsmenge 1
Zusätzliche Produktinformationen
Produktstatus EOP: 2023-10-01
EAN 4025515072669
UPC 662643229646
Statistische Warennummer 85389091
Listenkennzeichen (LKZ) ST76
Fabrikategruppe 4467
Ursprungsland CN
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie Seit: 20081231
Klassifizierungen Version Klassifizierung
eClass 4 27-24-21-04
eClass 5.1 27-24-26-01
eClass 6.0 27-24-26-01
ETIM 3 /
ETIM 4 EC001596
ETIM 5 EC001596

Was ist 6ES7134-4FB01-0AB0 und wo wird es eingesetzt

6ES7134-4FB01-0AB0 ist ein Siemens SIMATIC DP Elektronikmodul für das dezentrale Peripheriesystem ET 200S. Die Baugruppe wird als analoges Eingabemodul eingesetzt, wenn Spannungssignale aus Sensorik, Messwertaufnehmern oder Prozessperipherie in einer SPS-Umgebung erfasst und an die Steuerung übertragen werden sollen. Typische Anwendungen liegen in Maschinen, Produktionslinien und Anlagenbereichen, in denen bestehende ET 200S-Stationen weiter betrieben, instand gehalten oder gezielt erweitert werden. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer besonders wichtig, weil bei analogen Baugruppen neben der mechanischen Passform auch Messbereich, Projektierung, Terminalmodul und Diagnoseverhalten zur vorhandenen Anlage passen müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe 6ES7134-4FB01-0AB0 verarbeitet zwei analoge Spannungseingänge und unterstützt die Messbereiche ±10 V, ±5 V sowie 1 bis 5 V. Damit eignet sie sich für Spannungssignale, die in vielen bestehenden Automatisierungsanlagen zur Prozesswerterfassung genutzt werden. Die Versorgung erfolgt über das Powermodul mit 24 V DC, der Adressraum beträgt maximal 4 Byte je Modul. Die Wandlungszeit liegt bei 65 ms pro Kanal; für die Bewertung in der Anlage ist deshalb entscheidend, ob diese Reaktionszeit zur jeweiligen Messaufgabe passt. Die SF-LED zeigt Sammelfehler an, während Diagnosefunktionen wie Leitungsbruch im Messbereich 1 bis 5 V, Überlauf und Unterlauf die Fehlersuche unterstützen. Geschirmte Leitungen bis 200 m sind relevant, wenn analoge Signale störsicher übertragen werden müssen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Der Status von 6ES7134-4FB01-0AB0 ist für Betreiber bestehender ET 200S-Installationen besonders relevant, da die Baugruppe als Spare part geführt wird und ein EOP-Datum 01.10.2023 dokumentiert ist. Dadurch rücken Beschaffbarkeit, Reparaturfähigkeit und Ersatzteilstrategie stärker in den Vordergrund als bei aktiven Standardartikeln. Für Instandhaltung und Einkauf bedeutet dies, dass Preis, Verfügbarkeit und Lieferzeit tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden sollten. Ein Wechsel auf eine andere Baugruppe darf nicht nur über ähnliche elektrische Daten entschieden werden, sondern muss mit Projektierung, Terminalmodul, Signalbereich, Diagnoseparametern und Anlagenfreigabe abgeglichen werden. Bei kritischen Maschinen kann eine geplante Bevorratung das Risiko ungeplanter Stillstände reduzieren.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Für 6ES7134-4FB01-0AB0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Bevorratung relevant, wenn bestehende ET 200S-Anlagen weiter betrieben werden sollen. Eine Reparatur kann sinnvoll sein, wenn ein konkretes Fehlerbild vorliegt und die Baugruppe elektronisch instandsetzbar ist. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine kurzfristige Wiederinbetriebnahme erforderlich ist. Für Einkauf und Instandhaltungsleitung ist zusätzlich Life Cycle Management hilfreich, um Bestände, Ausfallrisiken und Versorgungsstrategie strukturiert zu bewerten. Der technische Vor-Ort-Service kann bei SPS-Baugruppen unterstützen, wenn Datensicherung, Programmsicherung oder vorbeugende Instandhaltung an der Anlage erforderlich sind. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Austausch und Ersatzteilbeschaffung.

Attribut Wert
Allgemeine Informationen
Produktfunktion
● taktsynchroner Betrieb Nein
Versorgungsspannung
Lastspannung L+
● Nennwert (DC) 24 V; vom Powermodul
● Verpolschutz Ja
Eingangsstrom
aus Lastspannung L+ (ohne Last), max. 30 mA
aus Rückwandbus DC 3,3 V, max. 10 mA
Verlustleistung
Verlustleistung, typ. 0,6 W
Adressbereich
Adressraum je Modul
● Adressraum je Modul, max. 4 byte
Analogeingaben
Anzahl Analogeingänge 2
zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. 35 V; 35 V dauerhaft; 75 V für max. 1 ms (Tastverhältnis 1:20)
Zykluszeit (alle Kanäle), max. Anzahl der aktiven Kanäle pro Modul x Grundwandlungszeit
Eingangsbereiche (Nennwerte), Spannungen
● 1 V bis 5 V Ja
● -10 V bis +10 V Ja
● -5 V bis +5 V Ja
Leitungslänge
● geschirmt, max. 200 m
Analogwertbildung für die Eingänge
Messprinzip integrierend
Integrations- und Wandlungszeit/Auflösung pro Kanal
● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. 14 bit; ±10 V: 13 bit + VZ; ±5 V: 13 bit + VZ; 1 bis 5 V: 13 bit
● Integrationszeit parametrierbar Ja
● Integrationszeit (ms) 16,7 / 20 ms
● Störspannungsunterdrückung für Störfrequenz f1 in Hz 50 / 60 Hz
● Wandlungszeit (pro Kanal) 65 ms; 55 / 65 ms
Glättung der Messwerte
● parametrierbar Ja; in 4 Stufen mittels digitaler Filterung
● Stufe: Keine Ja; 1x Zykluszeit
● Stufe: Schwach Ja; 4x Zykluszeit
● Stufe: Mittel Ja; 32x Zykluszeit
● Stufe: Stark Ja; 64x Zykluszeit
Fehler/Genauigkeiten
Gebrauchsfehlergrenze im gesamten Temperaturbereich
● Spannung, bezogen auf Eingangsbereich, (+/-) 0,6 %
Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C)
● Spannung, bezogen auf Eingangsbereich, (+/-) 0,4 %
Alarme/Diagnosen/Statusinformationen
Diagnosen
● Drahtbruch Ja; nur Messbereich 1 bis 5 V
● Sammelfehler Ja
● Überlauf/Unterlauf Ja
Diagnoseanzeige LED
● Sammelfehler SF (rot) Ja
Parameter
Bemerkung 4 byte
Diagnose Drahtbruch sperren / freigeben (nur im Messbereich 1 bis 5 V)
Sammeldiagnose sperren / freigeben
Überlauf/Unterlauf sperren / freigeben
Potenzialtrennung
Potenzialtrennung Analogeingaben
● zwischen den Kanälen Nein
● zwischen den Kanälen und Rückwandbus Ja
● zwischen den Kanälen und Lastspannung L+ Ja
Isolation
Isolation geprüft mit DC 500 V
Maße
Breite 15 mm
Höhe 81 mm
Tiefe 52 mm
Gewichte
Gewicht, ca. 40 g

Fehlerbeschreibung Möglicher Lösungsansatz
Warum leuchtet bei 6ES7134-4FB01-0AB0 die SF-LED? Zuerst sollte geprüft werden, ob die Baugruppe korrekt parametriert ist und mit der projektierten Artikelnummer übereinstimmt. Anschließend ist zu kontrollieren, ob die Lastspannung vorhanden ist und das passende Terminalmodul verwendet wird. Danach sollte die Diagnose der Steuerung ausgewertet werden, um Parametrierfehler, Leitungsbruch oder Grenzwertverletzungen einzugrenzen.
Was bedeutet 16D 10000 Parametrierfehler bei 6ES7134-4FB01-0AB0? Zuerst sollte der Ist-Ausbau mit der Projektierung abgeglichen werden, da ein falsches oder abweichend projektiertes Modul diese Diagnose auslösen kann. Anschließend ist die Parametrierung der Messbereiche zu kontrollieren. Danach sollte geprüft werden, ob die Drahtbruchdiagnose nur für den zulässigen Messbereich 1 bis 5 V aktiviert ist.
Was bedeutet 9D 01001 interner Modulfehler bei 6ES7134-4FB01-0AB0? Zuerst sollte die Baugruppe spannungsfrei gesetzt und anschließend erneut im korrekten Anlagenzustand gestartet werden. Danach ist zu prüfen, ob der Fehler dauerhaft oder sporadisch auftritt und ob andere Stationen am Rückwandbus unauffällig arbeiten. Falls der Fehler weiterhin besteht, sollte die Baugruppe als defekt eingegrenzt und eine Reparatur oder ein Austausch bewertet werden.
Was bedeutet 7D 00111 oberer Grenzwert überschritten bei 6ES7134-4FB01-0AB0? Zuerst sollte geprüft werden, ob das anliegende Spannungssignal zum parametrierten Messbereich passt. Anschließend ist zu kontrollieren, ob der Sensor, Messumformer oder Signalgeber Werte oberhalb des zulässigen Bereichs liefert. Danach sollte die Verdrahtung mit dem Kanal abgeglichen werden, damit eine falsche Zuordnung oder eine Störung im Signalweg ausgeschlossen werden kann.
Was bedeutet 8D 01000 unterer Grenzwert unterschritten bei 6ES7134-4FB01-0AB0? Zuerst sollte das Eingangssignal am betroffenen Kanal gemessen und mit dem eingestellten Messbereich verglichen werden. Anschließend ist zu kontrollieren, ob Sensorversorgung, Bezugspotenzial und Verdrahtung korrekt anliegen. Danach sollte geprüft werden, ob ein falsch parametrierter Messbereich oder ein abgesunkener Prozesswert die Diagnose verursacht.
Was bedeutet 6D 00110 Leitungsbruch bei 6ES7134-4FB01-0AB0? Zuerst sollte die Prozessverdrahtung zwischen Geber und Terminalmodul auf Unterbrechung, lose Klemmen und beschädigte Leitung geprüft werden. Anschließend ist zu kontrollieren, ob die Diagnosefunktion im passenden Messbereich aktiviert ist. Danach sollte der betroffene Kanal mit einem bekannten intakten Signal geprüft werden, um Leitung, Geber und Modul sauber voneinander abzugrenzen.
Warum sind die Analogwerte bei 6ES7134-4FB01-0AB0 instabil oder springen? Zuerst sollte geprüft werden, ob geschirmte Leitungen verwendet und die Schirme korrekt aufgelegt sind. Anschließend ist zu kontrollieren, ob Potenzialdifferenzen, fehlender Potenzialausgleich oder Störeinflüsse aus benachbarten Leistungskreisen auf das Messsignal wirken. Danach sollte die Glättung der Messwerte mit der erforderlichen Reaktionszeit der Anlage abgeglichen werden.

Kann 6ES7134-4FB01-0AB0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden ET 200S-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage.

Wann ist Austausch statt Reparatur bei 6ES7134-4FB01-0AB0 sinnvoll?

Ein Austausch ist besonders sinnvoll, wenn eine Anlage kurzfristig wieder anlaufen muss und die Reparaturzeit nicht in das Instandhaltungsfenster passt. Bei akuten Stillständen kann ein Austauschgerät die Wiederinbetriebnahme beschleunigen. Eine Reparatur bleibt dagegen interessant, wenn die defekte Baugruppe als Reserve zurückgeführt oder wirtschaftlich weitergenutzt werden soll. Für die Entscheidung sind Fehlerbild, Anlagenkritikalität, Beschaffbarkeit und geplante Ersatzteilstrategie entscheidend.

Gibt es einen Nachfolger für 6ES7134-4FB01-0AB0?

Ein Ersatz oder Nachfolger sollte bei dieser Baugruppe nicht allein nach ähnlicher Bezeichnung ausgewählt werden. Entscheidend sind Messbereich, Auflösung, Terminalmodul, Projektierung, Diagnoseverhalten und Anlagenfreigabe. Vor einem Wechsel muss geprüft werden, ob die alternative Baugruppe technisch und softwareseitig zur bestehenden ET 200S-Station passt. Solange kein eindeutig freigegebener Ersatz feststeht, sind Reparatur, Austausch und Bevorratung wichtige Optionen für den Weiterbetrieb.

Worauf ist beim Kauf von 6ES7134-4FB01-0AB0 zu achten?

Beim Kauf sollte zuerst die vollständige Artikelnummer 6ES7134-4FB01-0AB0 mit der verbauten Baugruppe abgeglichen werden. Zusätzlich sind Zustand, Einsatzfall, benötigte Ausführung und die vorhandene ET 200S-Projektierung zu berücksichtigen. Für den Einkauf sind außerdem Preis, Verfügbarkeit und Lieferzeit relevant; diese Werte können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Bei kritischen Anlagen kann ein geprüftes Ersatzteil oder eine definierte Bevorratung die Versorgungssicherheit erhöhen.

Warum zeigt 6ES7134-4FB01-0AB0 trotz angeschlossenem Sensor falsche Messwerte?

Falsche Messwerte entstehen häufig durch einen nicht passenden Messbereich, eine fehlerhafte Verdrahtung oder Störungen auf der analogen Leitung. Zuerst sollte der parametrierte Bereich mit dem tatsächlichen Sensorsignal abgeglichen werden. Danach sind Bezugspotenzial, Schirmung und Kanalzuordnung zu prüfen. Besonders bei Spannungssignalen ist störungsarme Verdrahtung wichtig, weil EMV-Einflüsse oder Potenzialdifferenzen die Messwertqualität deutlich verschlechtern können.

Was tun, wenn 6ES7134-4FB01-0AB0 nicht mehr kurzfristig verfügbar ist?

Bei eingeschränkter Verfügbarkeit sollte zuerst geprüft werden, ob Reparatur, Austauschgerät oder ein geprüftes Ersatzteil die Anlage kurzfristig absichern können. Für wiederkehrend kritische Baugruppen ist eine Bevorratungsstrategie sinnvoll, damit ungeplante Stillstände nicht von Tagesverfügbarkeit abhängen. Zusätzlich kann Life Cycle Management helfen, Bestände und Ausfallrisiken zu bewerten und eine Versorgungsstrategie bis zur geplanten Modernisierung oder Außerbetriebnahme aufzubauen.

Welche Rolle spielt die Funktionsprüfung nach der Reparatur von 6ES7134-4FB01-0AB0?

Die Funktionsprüfung ist entscheidend, weil eine analoge Eingabebaugruppe nicht nur elektrisch einschalten, sondern Messwerte korrekt erfassen und Diagnosefunktionen sauber abbilden muss. Nach einer Reparatur wird die Baugruppe im Testzentrum geprüft, damit Signalverarbeitung, Fehlerverhalten und Funktionsfähigkeit nachvollziehbar bewertet werden können. Dadurch sinkt das Risiko, eine instandgesetzte Baugruppe ohne belastbare Prüfung wieder in eine produktionskritische ET 200S-Station einzusetzen.
