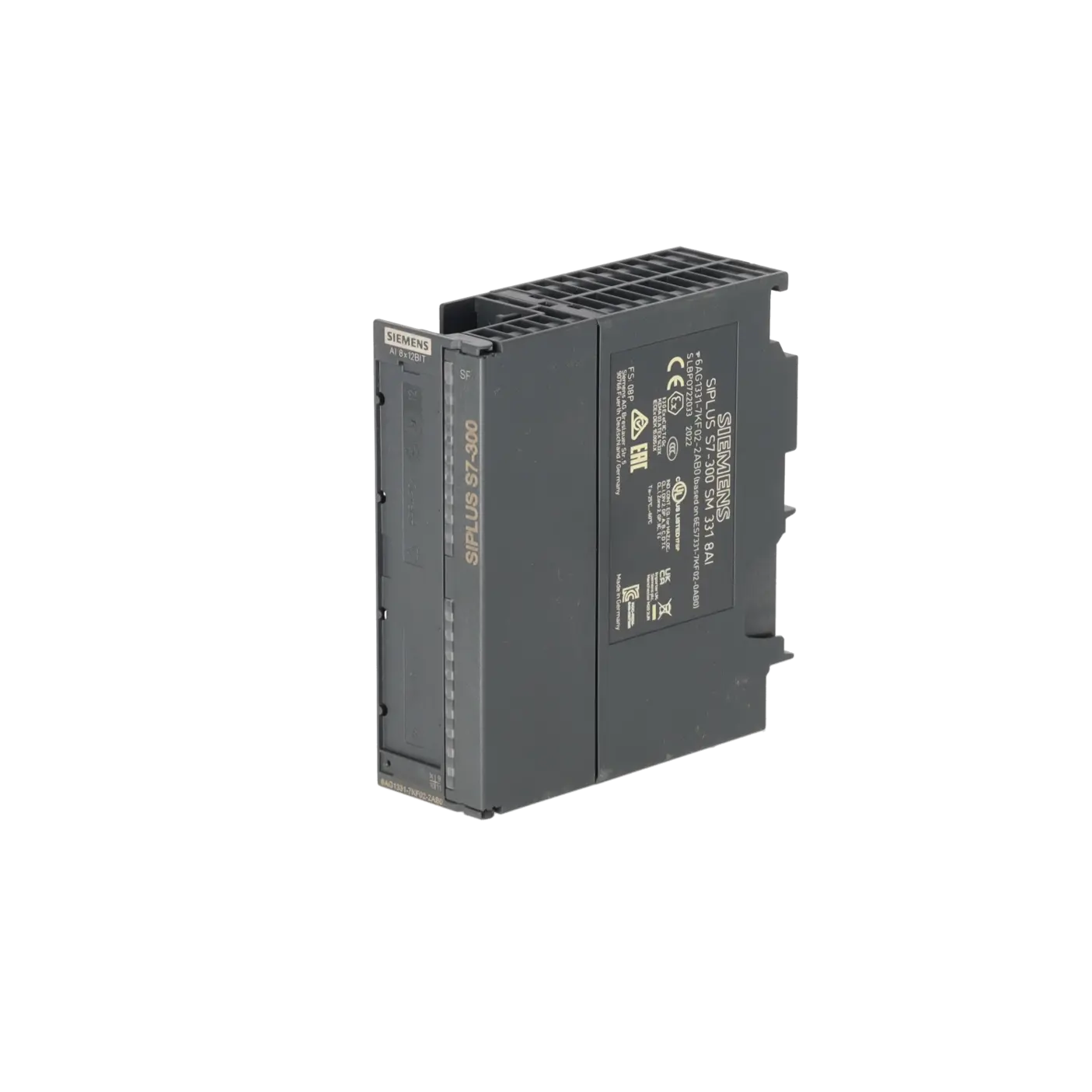

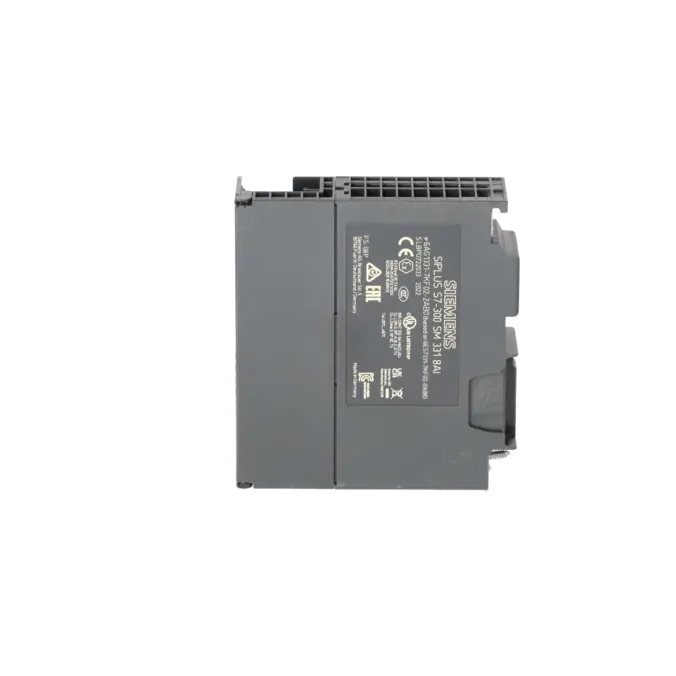

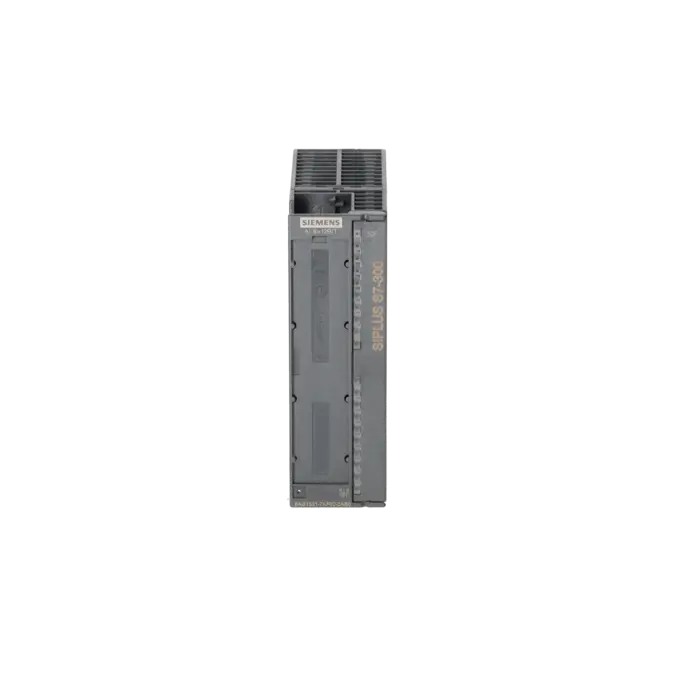

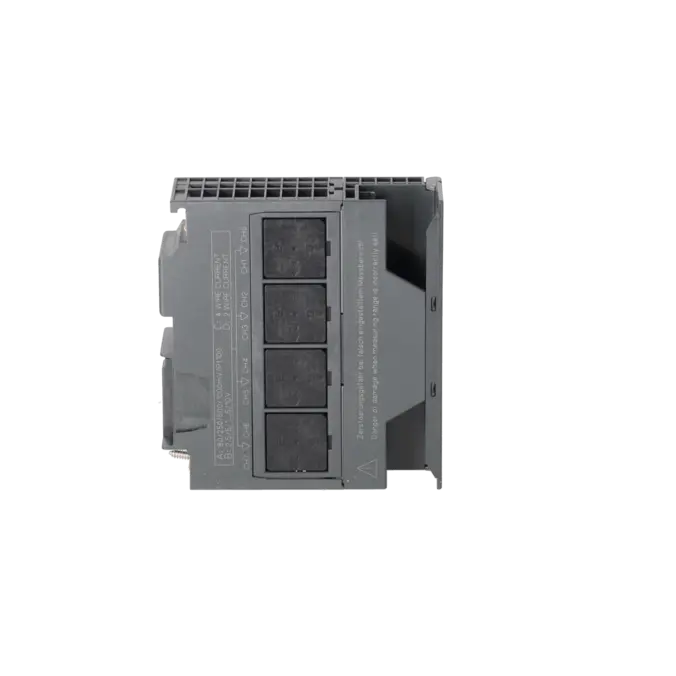

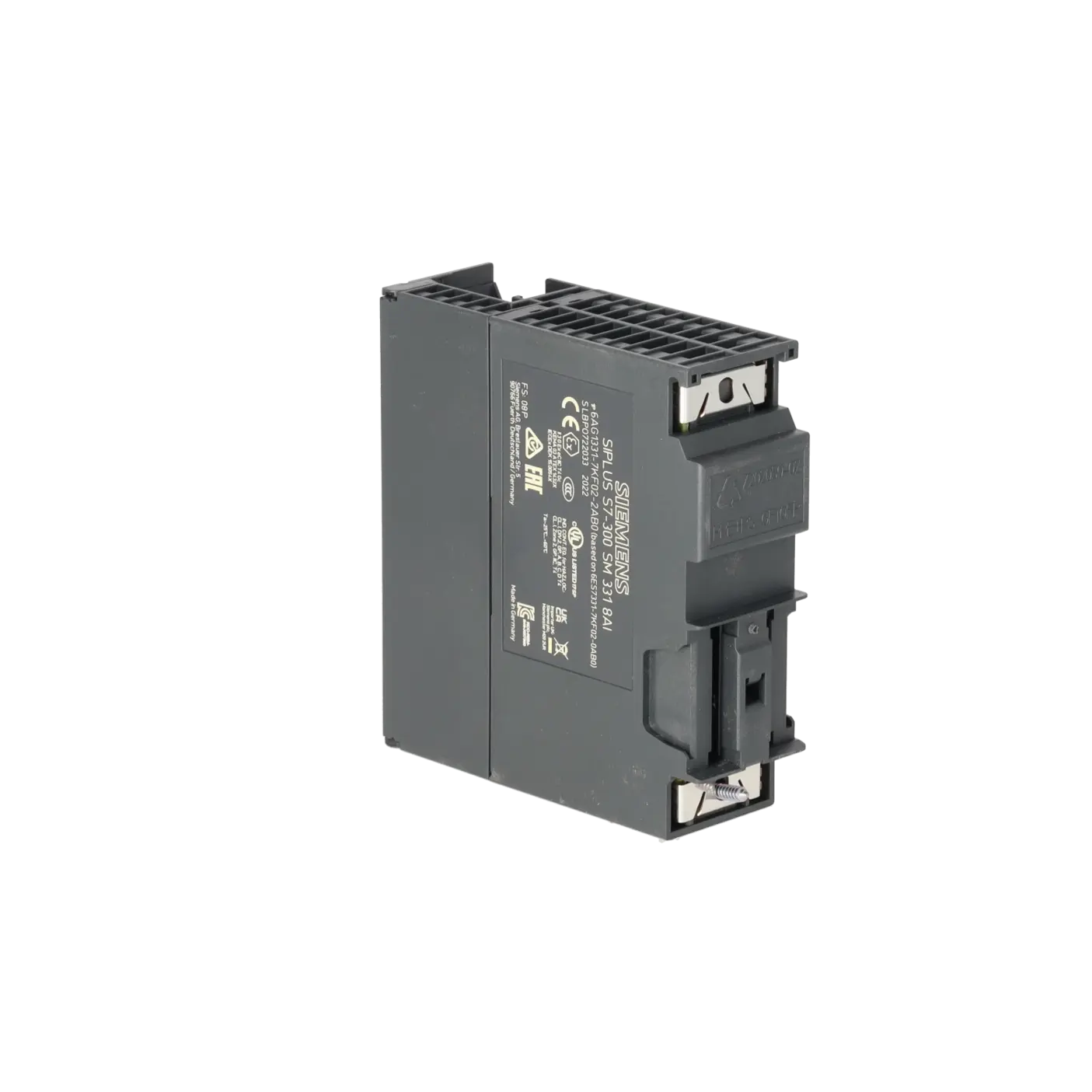

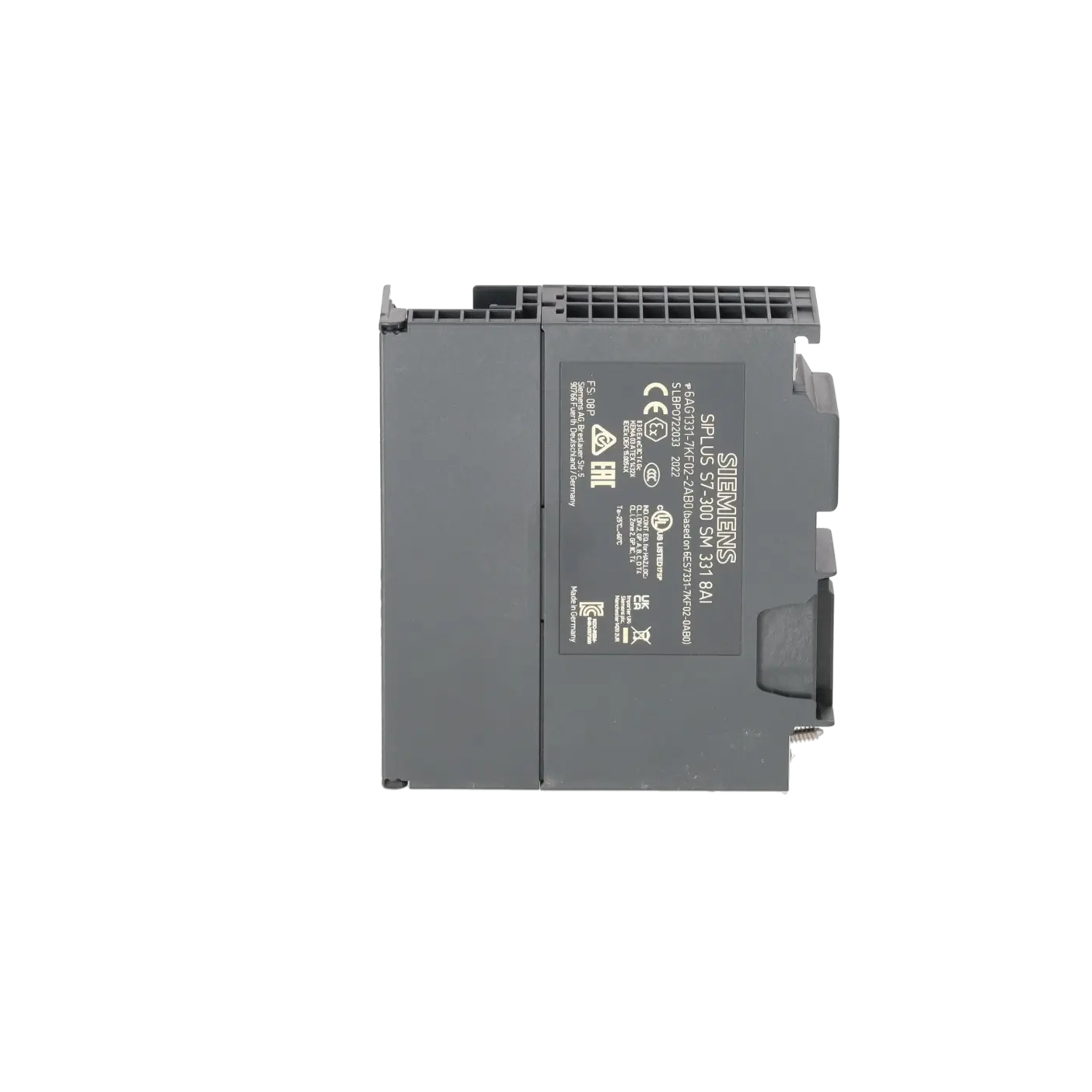

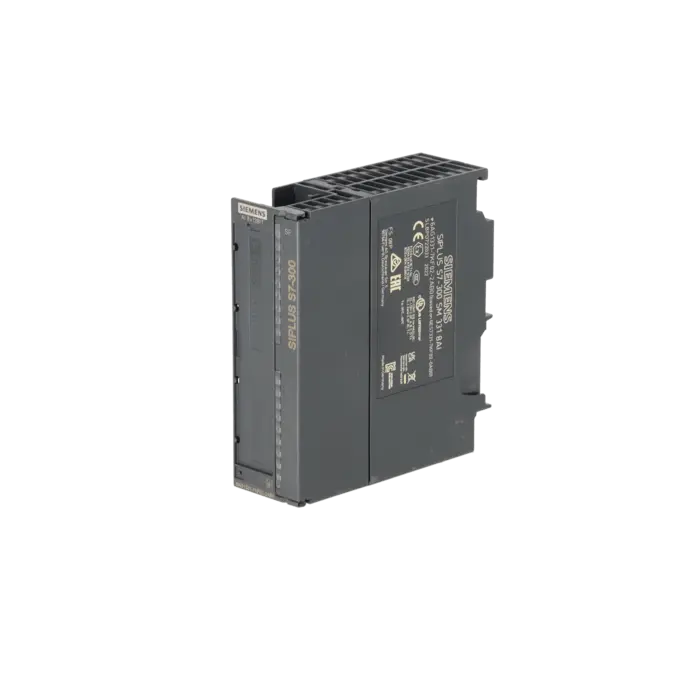

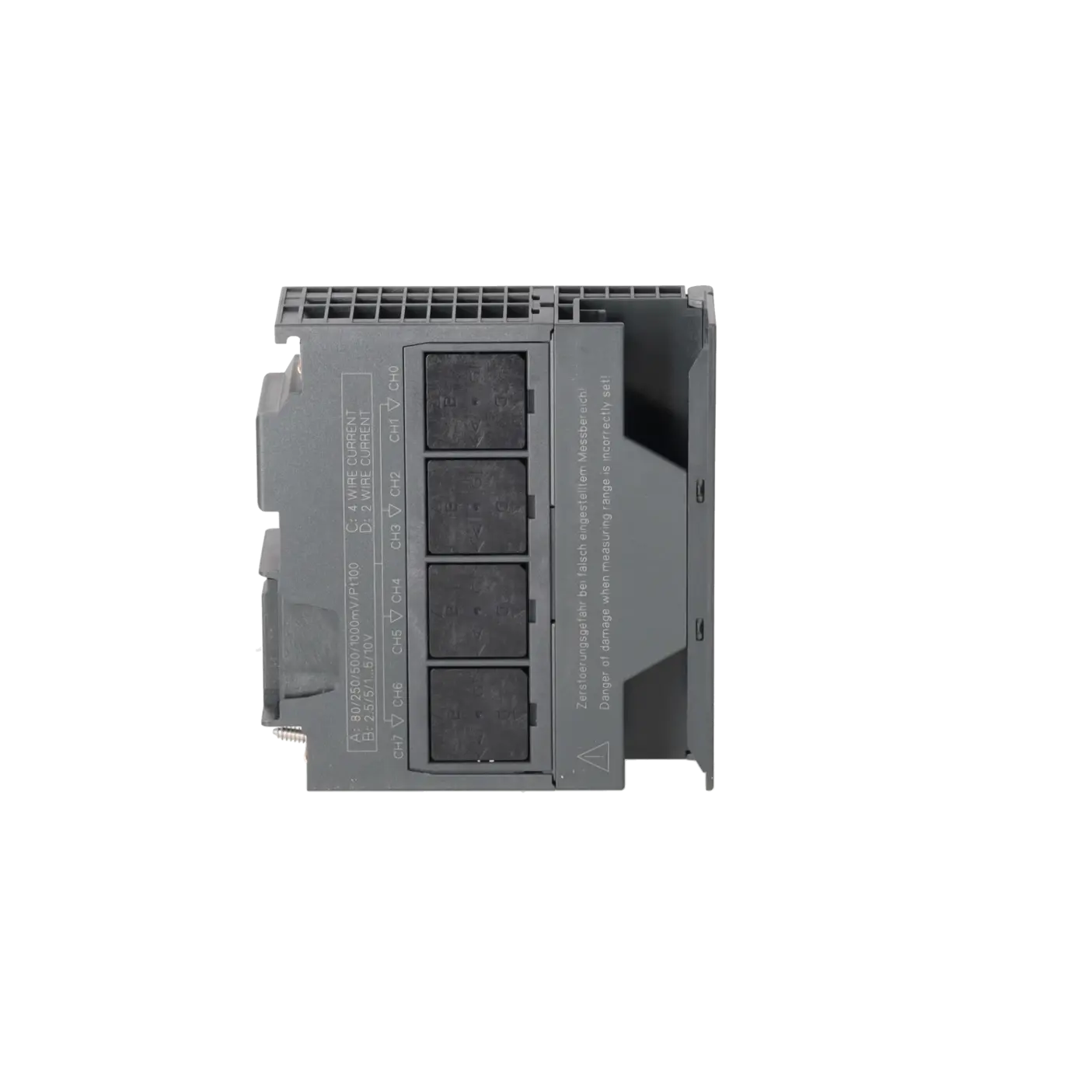

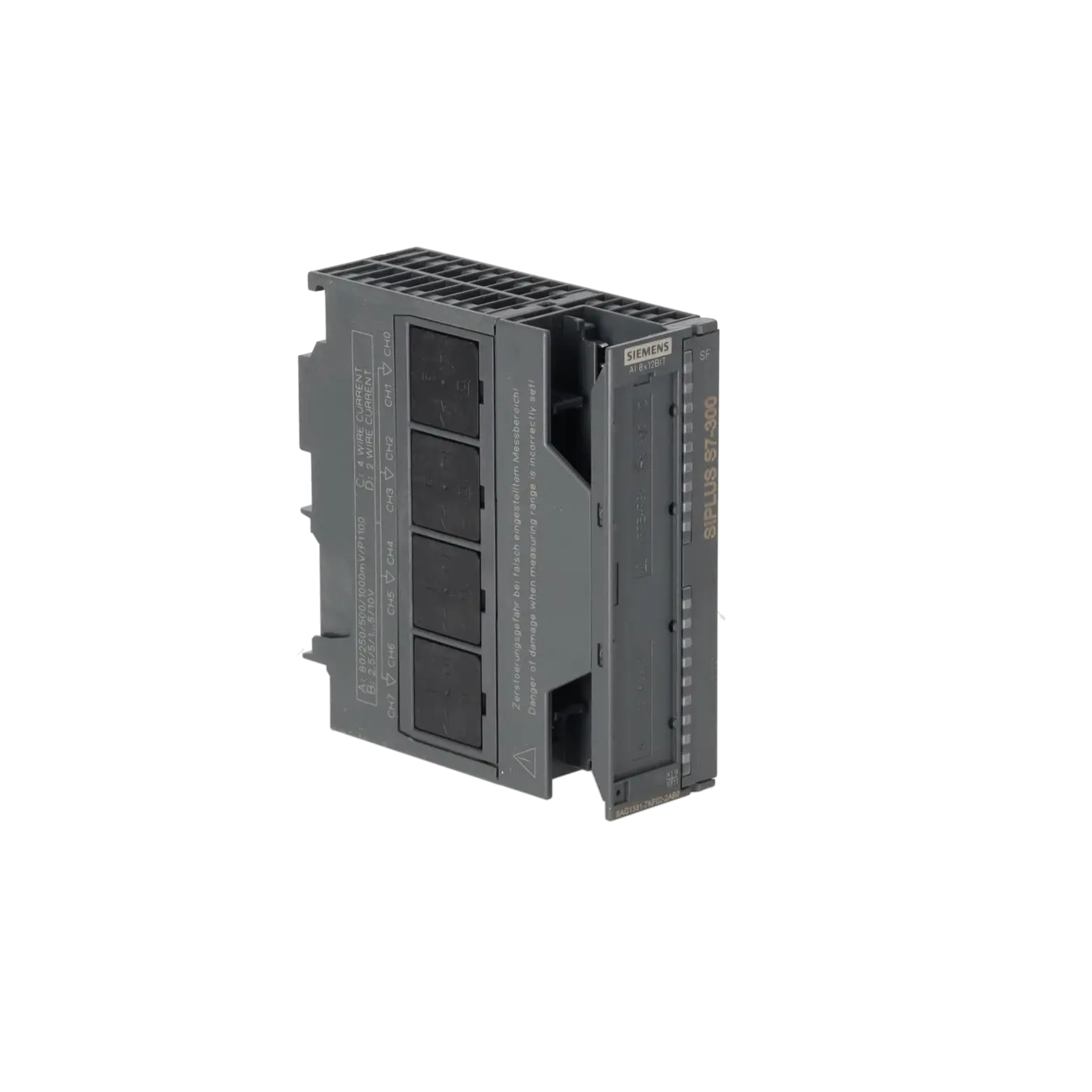

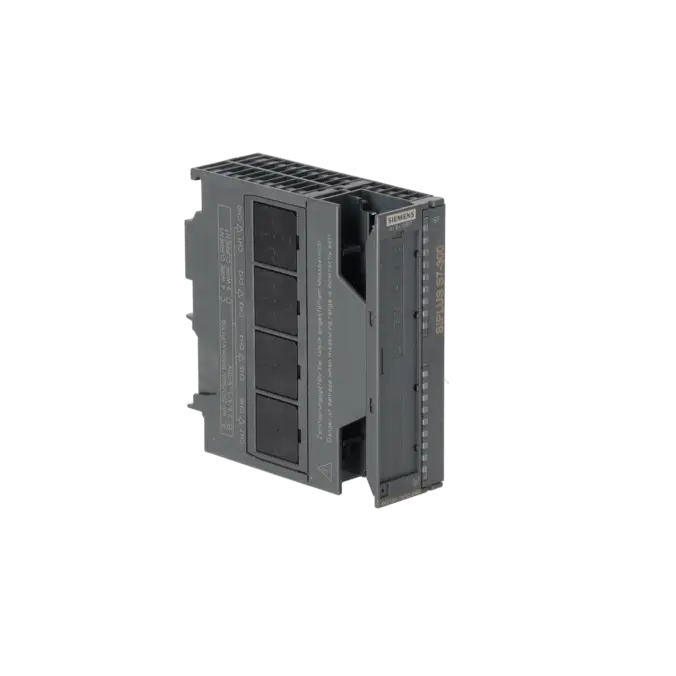

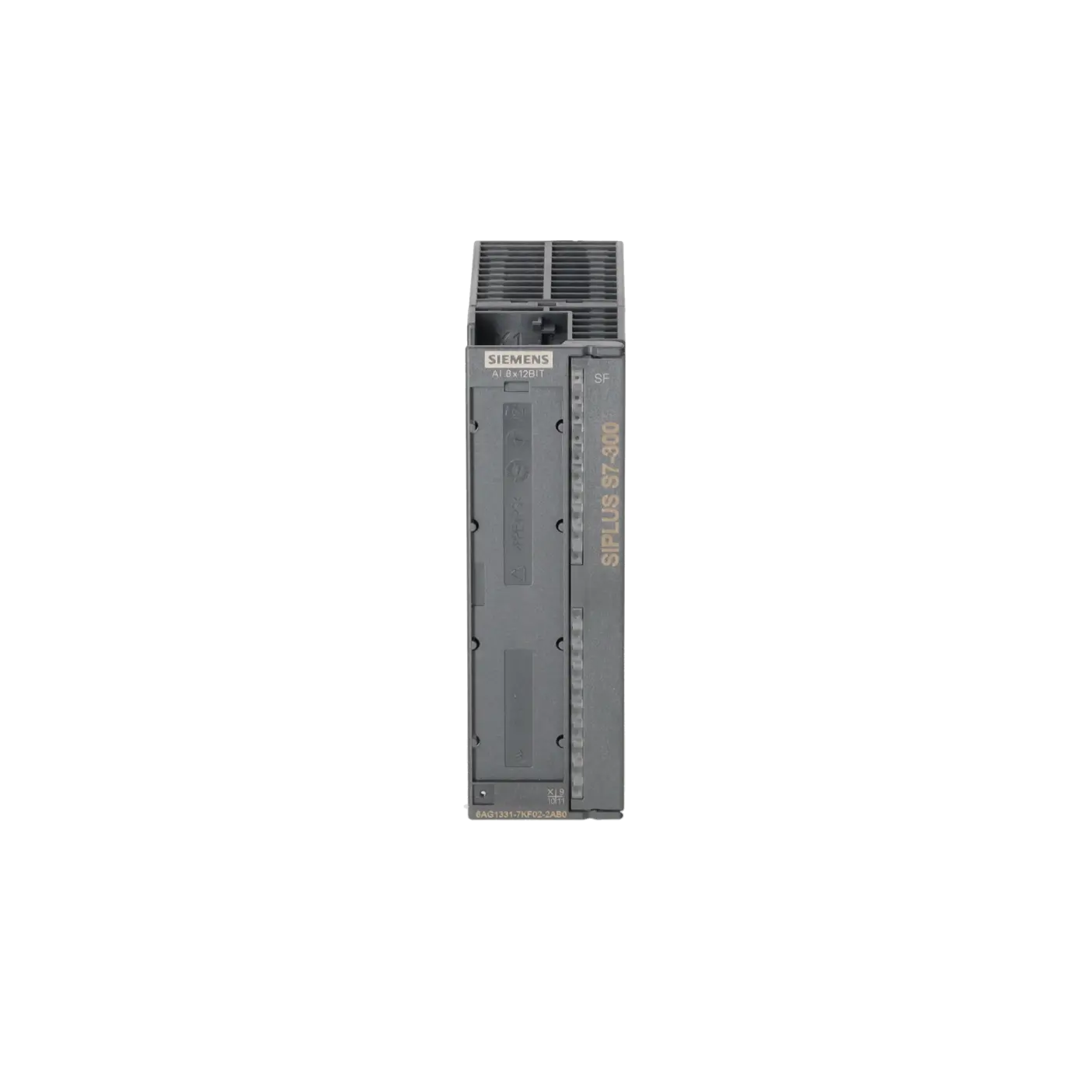

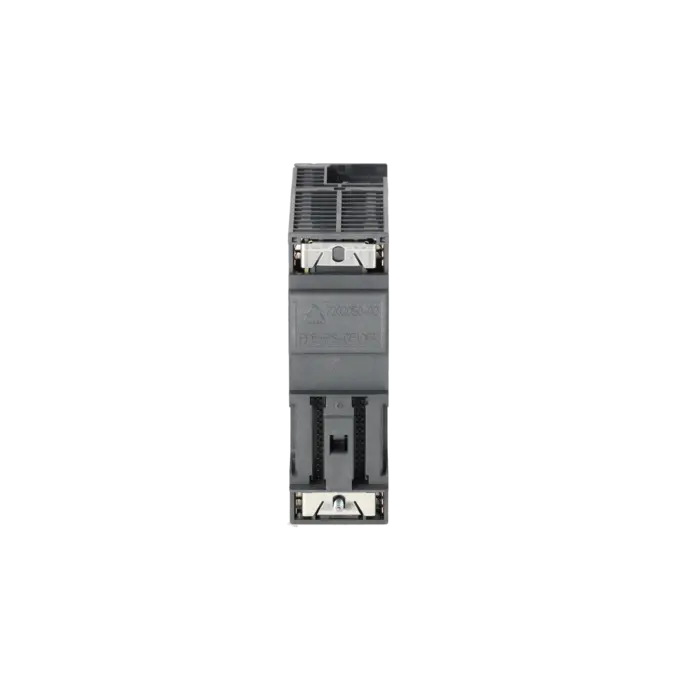

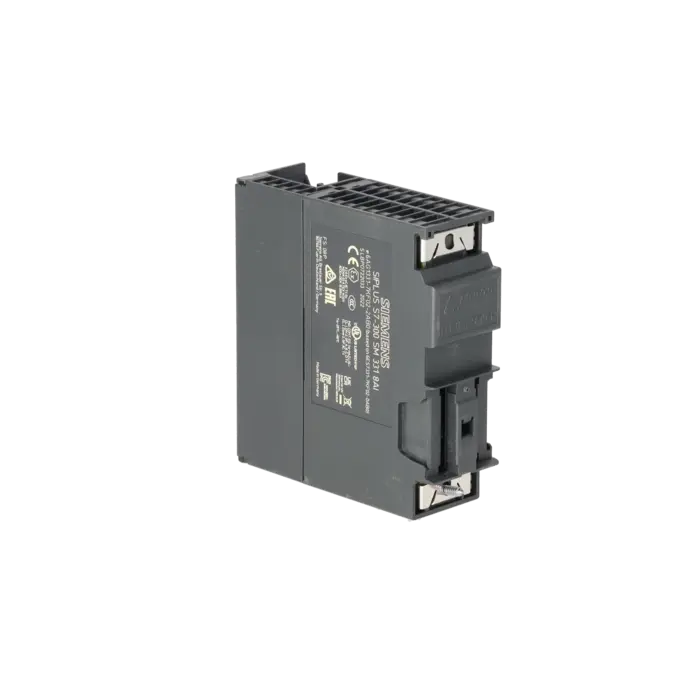

SIEMENS 6AG1331-7KF02-2AB0
- EICHLER-Art.Nr.: K0169923
- EAN: 4025515140610
- UPC: 662643198645
Produktbeschreibung
SIPLUS S7-300 SM 331 20-pol. based on 6ES7331-7KF02-0AB0 mit Conformal Coating, -25…+70°C, Analogeingabe potentialgetrennt 8 AE, Aufl. 9/12/14 Bit, U/I/Thermoelement/Widerstand, Alarm, Diagnose, 1x 20-polig Ziehen/stecken mit aktiven Rückwandbus
Leistungen für SIEMENS 6AG1331-7KF02-2AB0
Reparatur
von 775,86 €
bis 1.140,98 €
Austausch
Gebraucht
Neu
1.520,30 €
SIEMENS |
6AG1331-7KF02-2AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: N | ||
| Nettogewicht pro ME | 0.289 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515140610 | ||
| UPC | 662643198645 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | A&DSE/SIP ADD | ||
| Fabrikategruppe | 4398 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20120101 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-05 | |
| eClass | 5.1 | 27-24-22-01 | |
| eClass | 6.0 | 27-24-22-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001420 | |
| ETIM | 5 | EC001420 | |
Was ist 6AG1331-7KF02-2AB0 und wo wird es eingesetzt
6AG1331-7KF02-2AB0 ist eine SIEMENS SIPLUS S7-300 SM 331 Analogeingabebaugruppe für industrielle Automatisierungsanlagen. Die Baugruppe basiert auf 6ES7331-7KF02-0AB0 und ist für die Erfassung analoger Prozesssignale in SIMATIC S7-300-Systemen vorgesehen. Sie verarbeitet Messsignale aus Spannung, Strom, Thermoelementen, Widerstandsthermometern und Widerständen und wird typischerweise in Maschinen, Anlagen, Prozessumgebungen und Schaltschrankinstallationen eingesetzt, in denen analoge Sensorwerte an die SPS übergeben werden müssen. Durch Conformal Coating und den erweiterten Temperaturbereich eignet sich die SIPLUS-Ausführung besonders für anspruchsvollere Umgebungsbedingungen, etwa bei erhöhter Belastung durch Temperatur, Feuchte oder industrielle Umwelteinflüsse.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die Baugruppe 6AG1331-7KF02-2AB0 stellt 8 Analogeingänge bereit und unterstützt Auflösungen von 9, 12 und 14 Bit, abhängig von Parametrierung und Messbereich. Für die Praxis ist entscheidend, dass Spannungs-, Strom-, Thermoelement-, Widerstandsthermometer- und Widerstandssignale verarbeitet werden können. Dadurch lässt sich die Baugruppe flexibel für unterschiedliche Sensorik nutzen, sofern Verdrahtung, Messbereichsmodul, Parametrierung und Projektierung zusammenpassen. Die Versorgung erfolgt mit 24 V DC, zusätzlich wird die Baugruppe über den Rückwandbus eingebunden. Die Diagnosefunktion mit Sammelfehleranzeige, Diagnosealarm und Grenzwertalarm unterstützt Instandhalter bei der Eingrenzung von Signal-, Verdrahtungs- oder Parametrierungsfehlern. Der 20-polige Frontstecker ist bei Austausch und Wiederinbetriebnahme besonders wichtig.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Der Produktstatus von 6AG1331-7KF02-2AB0 ist für Betreiber bestehender SIMATIC S7-300-Anlagen besonders relevant, da die Baugruppe dem Status EOP zum 01.10.2025 zugeordnet ist. Damit verschiebt sich der Fokus von regulärer Neubeschaffung stärker auf Ersatzteilstrategie, Reparaturfähigkeit, Austausch und Bevorratung. Ein direkt kompatibler Nachfolger sollte nicht ungeprüft vorausgesetzt werden, da Messbereiche, Projektierung, Frontstecker, Umgebungsanforderungen und Anlagenfreigaben im Einzelfall bewertet werden müssen. Für Instandhaltung und Einkauf bedeutet dies, dass Obsoleszenzrisiko, Stillstandskosten und Beschaffungswege frühzeitig geklärt werden sollten. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei 6AG1331-7KF02-2AB0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die Baugruppe weiterhin in der bestehenden S7-300-Anlage eingesetzt werden soll und eine Migration kurzfristig nicht geplant ist. Dabei helfen Fehleranalyse, Instandsetzung bis auf Bauteilebene und Funktionsprüfung im hauseigenen Testzentrum, die Einsatzfähigkeit belastbar zu bewerten. Austausch- und Ersatzteiloptionen sind besonders wichtig, wenn Stillstand reduziert oder ein kurzfristiger Wiederanlauf vorbereitet werden muss. Für Betreiber mit mehreren S7-300- oder ET-200M-Baugruppen kann Life Cycle Management die Ersatzteilstrategie, Bevorratung und Obsoleszenzbewertung strukturieren. Ergänzend können S7-Schulungen der EICHLERakademiE die Fehlersuche und Wiederinbetriebnahme unterstützen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| basierend auf | 6ES7331-7KF02-0AB0 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Nein |
| Versorgungsspannung | |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V; bei Bahnanwendung ist eine Stromversorgung gemäß EN 50155 zu verwenden |
| ● Verpolschutz | Ja |
| Eingangsstrom | |
| aus Lastspannung L+ (ohne Last), max. | 200 mA |
| aus Rückwandbus DC 5 V, max. | 50 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 1 W |
| Analogeingaben | |
| Anzahl Analogeingänge | 8 |
| ● bei Widerstandsmessung | 4 |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. | 20 V; dauerhaft; 75 V für max. 1 s (Tastverhältnis 1:20) |
| zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. | 40 mA |
| Konstantmessstrom für Widerstandsgeber, typ. | 1,67 mA |
| Eingangsbereiche | |
| ● Spannung | Ja |
| ● Strom | Ja |
| ● Thermoelement | Ja |
| ● Widerstandsthermometer | Ja |
| ● Widerstand | Ja |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● 0 bis +10 V | Nein |
| ● 1 V bis 5 V | Ja |
| — Eingangswiderstand (1 V bis 5 V) | 100 kΩ |
| ● 1 V bis 10 V | Nein |
| ● -1 V bis +1 V | Ja |
| — Eingangswiderstand (-1 V bis +1 V) | 10 MΩ |
| ● -10 V bis +10 V | Ja |
| — Eingangswiderstand (-10 V bis +10 V) | 100 kΩ |
| ● -2,5 V bis +2,5 V | Ja |
| — Eingangswiderstand (-2,5 V bis +2,5 V) | 100 kΩ |
| ● -250 mV bis +250 mV | Ja |
| — Eingangswiderstand (-250 mV bis +250 mV) | 10 MΩ |
| ● -5 V bis +5 V | Ja |
| — Eingangswiderstand (-5 V bis +5 V) | 100 kΩ |
| ● -50 mV bis +50 mV | Nein |
| ● -500 mV bis +500 mV | Ja |
| — Eingangswiderstand (-500 mV bis +500 mV) | 10 MΩ |
| ● -80 mV bis +80 mV | Ja |
| — Eingangswiderstand (-80 mV bis +80 mV) | 10 MΩ |
| Eingangsbereiche (Nennwerte), Ströme | |
| ● 0 bis 20 mA | Ja |
| — Eingangswiderstand (0 bis 20 mA) | 25 Ω |
| ● -10 mA bis +10 mA | Ja |
| — Eingangswiderstand (-10 mA bis +10 mA) | 25 Ω |
| ● -20 mA bis +20 mA | Ja |
| — Eingangswiderstand (-20 mA bis +20 mA) | 25 Ω |
| ● -3,2 mA bis +3,2 mA | Ja |
| — Eingangswiderstand (-3,2 mA bis +3,2 mA) | 25 Ω |
| ● 4 mA bis 20 mA | Ja |
| — Eingangswiderstand (4 mA bis 20 mA) | 25 Ω |
| Eingangsbereiche (Nennwerte), Thermoelemente | |
| ● Typ B | Nein |
| ● Typ C | Nein |
| ● Typ E | Ja |
| — Eingangswiderstand (Typ E) | 10 MΩ |
| ● Typ J | Ja |
| — Eingangswiderstand (Typ J) | 10 MΩ |
| ● Typ K | Ja |
| — Eingangswiderstand (Typ K) | 10 MΩ |
| ● Typ L | Nein |
| ● Typ N | Ja |
| — Eingangswiderstand (Typ N) | 10 MΩ |
| ● Typ R | Nein |
| ● Typ S | Nein |
| ● Typ T | Nein |
| ● Typ U | Nein |
| ● Typ TXK/TXK(L) nach GOST | Nein |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer | |
| ● Cu 10 | Nein |
| ● Ni 100 | Ja; Standard |
| — Eingangswiderstand (Ni 100) | 10 MΩ |
| ● Ni 1000 | Nein |
| ● LG-Ni 1000 | Nein |
| ● Ni 120 | Nein |
| ● Ni 200 | Nein |
| ● Ni 500 | Nein |
| ● Pt 100 | Ja; Standard |
| — Eingangswiderstand (Pt 100) | 10 MΩ |
| ● Pt 1000 | Nein |
| ● Pt 200 | Nein |
| ● Pt 500 | Nein |
| Eingangsbereiche (Nennwerte), Widerstände | |
| ● 0 bis 150 Ohm | Ja |
| — Eingangswiderstand (0 bis 150 Ohm) | 10 MΩ |
| ● 0 bis 300 Ohm | Ja |
| — Eingangswiderstand (0 bis 300 Ohm) | 10 MΩ |
| ● 0 bis 600 Ohm | Ja |
| — Eingangswiderstand (0 bis 600 Ohm) | 10 MΩ |
| ● 0 bis 6000 Ohm | Nein |
| Thermoelement (TC) | |
| Temperaturkompensation | |
| — parametrierbar | Ja |
| — interne Temperaturkompensation | Ja |
| — externe Temperaturkompensation mit Kompensationsdose | Ja |
| — für definierbare Vergleichsstellentemperatur | Ja |
| Kennlinienlinearisierung | |
| ● parametrierbar | Ja |
| — für Thermoelemente | Typ E, J, K, L, N |
| — für Widerstandsthermometer | Pt100 (Standard-, Klimabereich), Ni100 (Standard-, Klimabereich) |
| Leitungslänge | |
| ● geschirmt, max. | 200 m; 50 m bei 80 mV und Thermoelementen |
| Analogwertbildung für die Eingänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 15 bit; Unipolar: 9 / 12 / 12 / 14 bit; bipolar: 9 bit + VZ / 12 bit + VZ / 12 bit + VZ / 14 bit + VZ |
| ● Integrationszeit parametrierbar | Ja; 2,5 / 16,67 / 20 / 100 ms |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 400 / 60 / 50 / 10 Hz |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Spannungsmessung | Ja |
| ● für Strommessung als 2-Draht-Messumformer | Ja |
| ● für Strommessung als 4-Draht-Messumformer | Ja |
| ● für Widerstandsmessung mit Zweileiter-Anschluss | Ja |
| ● für Widerstandsmessung mit Dreileiter-Anschluss | Ja |
| ● für Widerstandsmessung mit Vierleiter-Anschluss | Ja |
| Fehler/Genauigkeiten | |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 1 %; ±1 % (80 mV); ±0,6 % (250 mV bis 1 000 mV); ±0,8 % (2,5 V bis 10 V) @ 0 ... +60 °C; ±1,3 % (80 mV); ±0,8 % (250 mV bis 1 000 mV); ±1 % (2,5 V bis 10 V) @ -25 ... +70 °C |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,7 %; @ 0 ... +60 °C; ±0,9 % @ -25 ... +70 °C; von 3,2 mA bis 20 mA |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,7 %; @ 0 ... +60 °C; ±0,9 % @ -25 ... +70 °C; 150, 300, 600 Ohm |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) | 0,7 %; ±0,7 % (Pt100 / Ni100); ±0,8 % (Pt100 Klima) @ 0 ... +60 °C; ±0,9 % (Pt100 / Ni100); ±1 % (Pt100 Klima) @ -25 ... +70 °C |
| ● Thermoelement, bezogen auf Eingangsbereich, (+/-) | 1,1 %; @ 0 ... +60 °C; ±1,3 % @ -25 ... +70 °C; Typ E, J, K, L, N |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,6 %; ±0,4 % (250 mV bis 1 000 mV); ±0,6 % (2,5 mV bis 10 mV); ±0,7 % (80 mV) |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,5 %; 3,2 bis 20 mA |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,5 %; 150, 300, 600 Ohm |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) | 0,6 %; ±0,5 % (Pt100 / Ni100), ±0,6 % (Pt100 Klima) |
| ● Thermoelement, bezogen auf Eingangsbereich, (+/-) | 0,7 %; Typ E, N, J, K, L |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja; parametrierbar |
| Alarme | |
| ● Diagnosealarm | Ja; parametrierbar, Kanäle 0 und 2 |
| ● Grenzwertalarm | Ja; parametrierbar |
| Diagnosen | |
| ● Diagnoseinformation auslesbar | Ja |
| Diagnoseanzeige LED | |
| ● Sammelfehler SF (rot) | Ja |
| Potenzialtrennung | |
| Potenzialtrennung Analogeingaben | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja |
| Isolation | |
| Isolation geprüft mit | DC 500 V |
| Normen, Zulassungen, Zertifikate | |
| CE-Kennzeichen | Ja |
| UL-Zulassung | Ja; File E239877 |
| RCM (ehemals C-TICK) | Ja |
| KC-Zulassung | Ja |
| EAC (ehemals Gost-R) | Ja |
| Bahnanwendung | |
| ● EN 50155 | Ja; Kapitel 4, 5 und 12; es gelten keine weiteren Vereinbarungen; T1, Kategorie 1, Klasse A/B, EN 50155:2007 (siehe SIOS-Beitrag 109755985) |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | -25 °C; = Tmin |
| ● max. | 70 °C; = Tmax; für den Einsatz auf Bahnfahrzeugen nach EN50155 gilt der bemessene Temperaturbereich -25 ... +55 °C (T1) bzw. 60 °C @ UL/ULhaz/ATEX/FM use |
| Umgebungstemperatur bei Lagerung/Transport | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 5 000 m |
| ● Umgebungstemperatur-Luftdruck-Aufstellungshöhe | Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) |
| Relative Luftfeuchte | |
| ● mit Betauung, geprüft nach IEC 60068-2-38, max. | 100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand) |
| Widerstandsfähigkeit | |
| Einsatz in ortsfesten industriellen Anlagen | |
| — gegen biologisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage |
| — gegen chemisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3S4 inkl. Sand, Staub; * |
| Einsatz auf Land-, Schienen- und Sonderfahrzeugen | |
| — gegen biologisch aktive Stoffe nach EN 60721-3-5 | Ja; Klasse 5B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 5B3 auf Anfrage |
| — gegen chemisch aktive Stoffe nach EN 60721-3-5 | Ja; Klasse 5C3 (RH < 75 %) inkl. Salznebel gemäß EN 50155 (ST2); * |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-5 | Ja; Klasse 5S3 inkl. Sand, Staub; * |
| Einsatz auf Schiffen/auf See | |
| — gegen biologisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage |
| — gegen chemisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6S3 inkl. Sand, Staub; * |
| Einsatz in der industriellen Prozesstechnik | |
| — gegen chemisch aktive Stoffe nach EN 60654-4 | Ja; Klasse 3 (unter Ausschluss von Trichlorethylen) |
| — Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04 | Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl) |
| Anmerkung | |
| — Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04 | * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! |
| Anschlusstechnik | |
| erforderlicher Frontstecker | 20-polig |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 120 mm |
| Gewichte | |
| Gewicht, ca. | 250 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet bei 6AG1331-7KF02-2AB0 die SF-LED rot? | Zuerst sollte die Diagnoseinformation der SPS ausgelesen werden, um zu erkennen, ob ein Kanalfehler, ein Parametrierfehler oder ein Versorgungsproblem vorliegt. Anschließend sind Frontstecker, 24-V-Versorgung, Rückwandbuskontakt und Verdrahtung zu kontrollieren. Danach sollte abgeglichen werden, ob die projektierte Baugruppe, die Messbereichseinstellung und die tatsächlich verbaute Artikelnummer zusammenpassen. Falls der Fehler bestehen bleibt, ist eine Prüfung der Baugruppe außerhalb der Anlage sinnvoll. |
| Warum meldet 6AG1331-7KF02-2AB0 Drahtbruch, obwohl der Sensor angeschlossen ist? | Zuerst sollte geprüft werden, ob der parametrierte Messbereich zum angeschlossenen Sensor passt. Anschließend ist bei Stromsignalen zu kontrollieren, ob der Stromkreis geschlossen ist und die Sensorspeisung korrekt anliegt. Danach sollte die Verdrahtung am 20-poligen Frontstecker mit dem Anschlussbild und der Kanalzuordnung abgeglichen werden. Zusätzlich ist zu prüfen, ob nicht verwendete Kanäle korrekt deaktiviert oder passend beschaltet sind. |
| Warum zeigt 6AG1331-7KF02-2AB0 Unterlauf oder einen sehr niedrigen Analogwert? | Zuerst sollte das reale Sensorsignal mit einem geeigneten Messgerät geprüft werden. Anschließend ist zu kontrollieren, ob der gewählte Messbereich zur Signalart und zum erwarteten Prozesswert passt. Danach sollte die Skalierung im SPS-Programm mit dem Rohwert verglichen werden, damit ein elektrischer Fehler nicht mit einem Programmier- oder Umrechnungsfehler verwechselt wird. Zusätzlich ist die Leitungsführung bei kleinen Spannungs- oder Thermoelementsignalen zu prüfen. |
| Warum zeigt 6AG1331-7KF02-2AB0 Überlauf oder einen Maximalwert? | Zuerst sollte geprüft werden, ob das Eingangssignal den parametrierten Messbereich überschreitet. Anschließend sind Sensorversorgung, Polung, Schirmung und Klemmenzustand zu kontrollieren. Danach sollte abgeglichen werden, ob der Kanal aktiv parametriert ist und ob die Baugruppe im Hardwareprojekt korrekt hinterlegt wurde. Falls der Maximalwert nach Abklemmen des Sensors weiterhin anliegt, sollte die Baugruppe separat geprüft werden. |
| Warum sind die Analogwerte bei 6AG1331-7KF02-2AB0 instabil oder springen? | Zuerst sollte geprüft werden, ob geschirmte Leitungen verwendet und die Schirme fachgerecht aufgelegt sind. Anschließend ist zu kontrollieren, ob Integrationszeit, Störfrequenzunterdrückung und Messbereich zur Umgebung und zum Sensortyp passen. Danach sollte die Leitungsführung auf Nähe zu Leistungskabeln, Schützen oder Umrichtern geprüft werden. Zusätzlich ist bei Thermoelementen und Widerstandsthermometern die Anschlussart sowie die Kompensation zu kontrollieren. |
| Warum stimmen Temperaturwerte bei Pt100, Ni100 oder Thermoelementen nicht? | Zuerst sollte der parametrierte Sensortyp mit dem tatsächlich verbauten Fühler verglichen werden. Anschließend ist bei Widerstandsthermometern zu prüfen, ob Zwei-, Drei- oder Vierleiteranschluss korrekt umgesetzt wurde. Danach sollte bei Thermoelementen die Polarität, die Vergleichsstelle und die Temperaturkompensation kontrolliert werden. Zusätzlich ist die Leitungslänge zu bewerten, da kleine Messsignale besonders empfindlich auf Störeinflüsse reagieren. |
| Warum liefert 6AG1331-7KF02-2AB0 nach dem Austausch keine plausiblen Werte? | Zuerst sollte die Artikelnummer der eingebauten Baugruppe mit der Projektierung verglichen werden. Anschließend sind Steckplatz, Adressierung, Frontsteckerbelegung und Messbereichsmodule zu kontrollieren. Danach sollte geprüft werden, ob die Parametrierung nach dem Baugruppentausch vollständig in die Steuerung übertragen wurde. Falls weiterhin keine plausiblen Werte vorliegen, ist zwischen Anlagenverdrahtung, Sensorik und einem möglichen Baugruppendefekt zu unterscheiden. |
Kann 6AG1331-7KF02-2AB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch instandsetzbar ist und weiter in der bestehenden SIMATIC S7-300-Anlage eingesetzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung, ob Reparatur, Austausch oder Ersatzbeschaffung wirtschaftlich sinnvoller ist. Garantie und Gewährleistung erhöhen zusätzlich die Planungssicherheit.
Gibt es einen direkten Nachfolger für 6AG1331-7KF02-2AB0?
Ein direkt kompatibler Nachfolger sollte nicht ohne technische Prüfung angenommen werden. Entscheidend sind Messbereiche, Projektierung, Frontstecker, Umgebungsanforderungen, Diagnoseverhalten und Anlagenfreigaben. Bei bestehenden S7-300-Systemen ist häufig nicht nur die einzelne Analogeingabebaugruppe relevant, sondern auch die vorhandene Hardwarekonfiguration und das SPS-Projekt. Wenn eine Migration geplant ist, muss die neue Lösung technisch, elektrisch und softwareseitig bewertet werden. Für eine kurzfristige Instandsetzung bleiben Reparatur, Austausch oder geprüfte Ersatzteilbeschaffung oft die schnelleren Optionen.
Ist 6AG1331-7KF02-2AB0 mit 6ES7331-7KF02-0AB0 vergleichbar?
6AG1331-7KF02-2AB0 ist eine SIPLUS-Ausführung, die auf 6ES7331-7KF02-0AB0 basiert. Dadurch besteht eine enge technische Nähe zur entsprechenden SIMATIC S7-300 SM 331 Baugruppe. Trotzdem sollte der Austausch nicht allein über die Basisartikelnummer entschieden werden. Die SIPLUS-Variante ist für erweiterte Umgebungsbedingungen ausgelegt, unter anderem durch Conformal Coating und einen erweiterten Temperaturbereich. Vor dem Einsatz sind Projektierung, Messbereiche, Verdrahtung, Zulassungsanforderungen und Anlagenumgebung abzugleichen.
Was tun, wenn 6AG1331-7KF02-2AB0 kurzfristig ausfällt?
Zuerst sollte der Fehler eindeutig eingegrenzt werden, damit Sensorik, Verdrahtung, Parametrierung und Baugruppe voneinander getrennt bewertet werden können. Bei einem bestätigten Baugruppendefekt kommen Reparatur, Austauschgerät oder Ersatzteilbeschaffung in Betracht. Für die Instandhaltung ist entscheidend, die Stillstandszeit zu reduzieren, ohne vorschnell eine funktionsfähige Anlagenkomponente zu ersetzen. EICHLER kann die defekte Baugruppe nach Fehlerbild prüfen, eine Instandsetzung bewerten und bei Bedarf alternative Beschaffungswege über Anfrage klären.
Wann lohnt sich Reparatur statt Migration auf ein neues Steuerungssystem?
Eine Reparatur lohnt sich besonders, wenn die bestehende S7-300-Anlage weiterbetrieben werden soll, die Anlagenfreigabe stabil ist und eine Migration kurzfristig hohe technische oder organisatorische Risiken erzeugen würde. Eine Migration kann Projektierung, Schaltschrankumbau, Programmänderungen, Tests und Produktionsfreigaben erfordern. Die Reparatur einer abgekündigten Analogeingabebaugruppe kann dagegen helfen, die Anlage wirtschaftlich weiter zu nutzen und Zeit für eine geplante Modernisierung zu gewinnen. Bei kritischen Baugruppen sollte zusätzlich eine Bevorratungs- oder Life-Cycle-Strategie geprüft werden.
Wie kann die Verfügbarkeit von 6AG1331-7KF02-2AB0 geklärt werden?
Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für den Einkauf sind neben der Artikelnummer 6AG1331-7KF02-2AB0 auch gewünschter Zustand, Einsatzdringlichkeit und die benötigte Beschaffungsoption relevant. Je nach Situation können Reparatur, Austausch, Gebrauchtgerät oder Neuteilbeschaffung betrachtet werden. Bei abgekündigten Baugruppen ist eine frühzeitige Klärung sinnvoll, weil Beschaffungsrisiken, Lieferfähigkeit und wirtschaftliche Alternativen stärker schwanken können als bei aktiven Serienprodukten.
Welche Angaben helfen bei einer Anfrage zu 6AG1331-7KF02-2AB0?
Hilfreich sind die vollständige Herstellerartikelnummer 6AG1331-7KF02-2AB0, die EICHLER-Art.Nr. K0169923, der gewünschte Leistungsfall und eine kurze technische Einordnung. Bei Reparaturen sollte das Fehlerbild möglichst konkret beschrieben werden, etwa SF-LED, Drahtbruchmeldung, instabile Analogwerte, fehlende Messwerte oder Ausfall einzelner Kanäle. Zusätzlich unterstützen Angaben zur Anlage, zum Sensortyp, zur Messart und zur Dringlichkeit die Bewertung. So lässt sich schneller klären, ob Reparatur, Austausch, Ersatzteilbeschaffung oder eine weitergehende technische Prüfung sinnvoll ist.
