SIEMENS 6ES5941-7UB11

Was ist 6ES5941-7UB11 und wo wird es eingesetzt

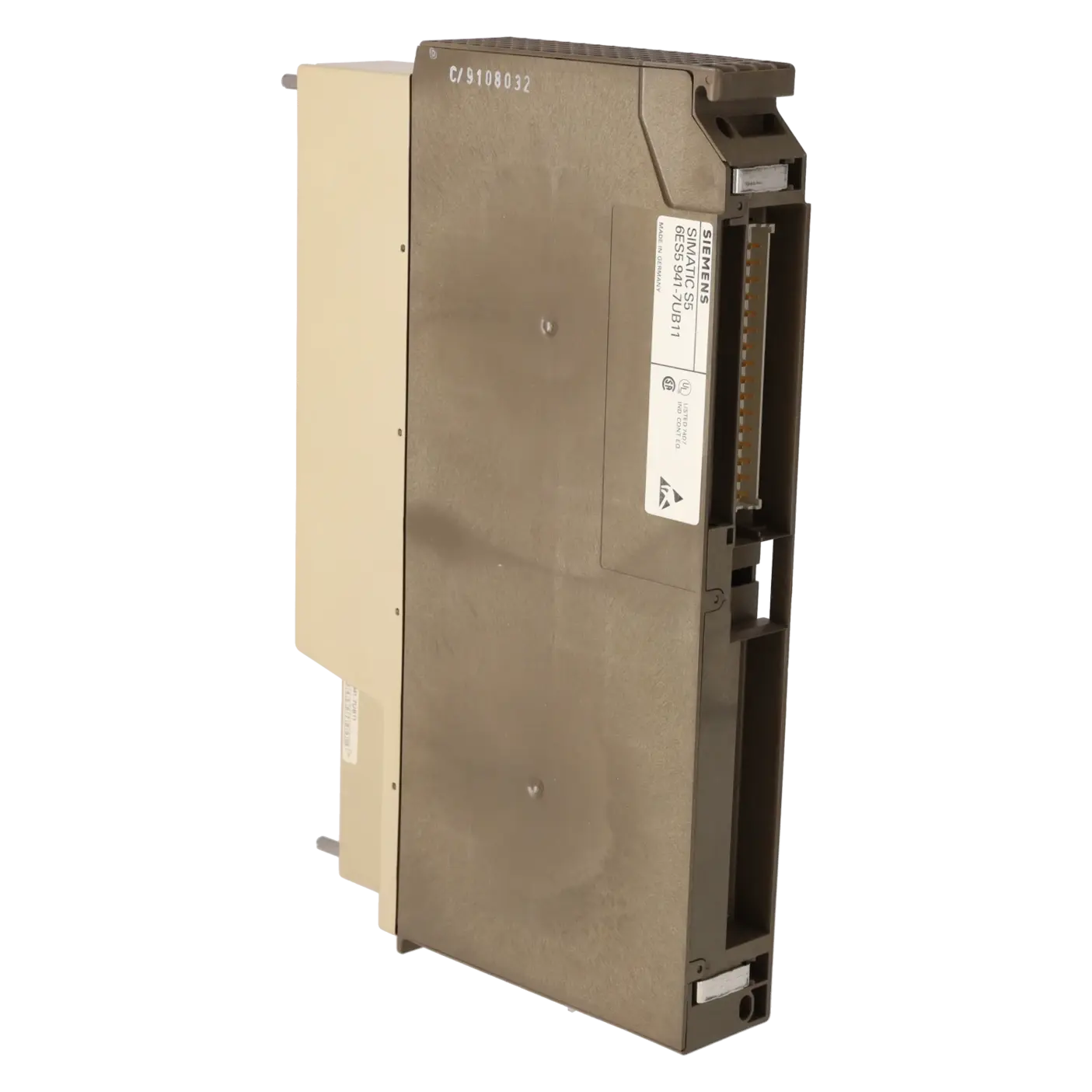

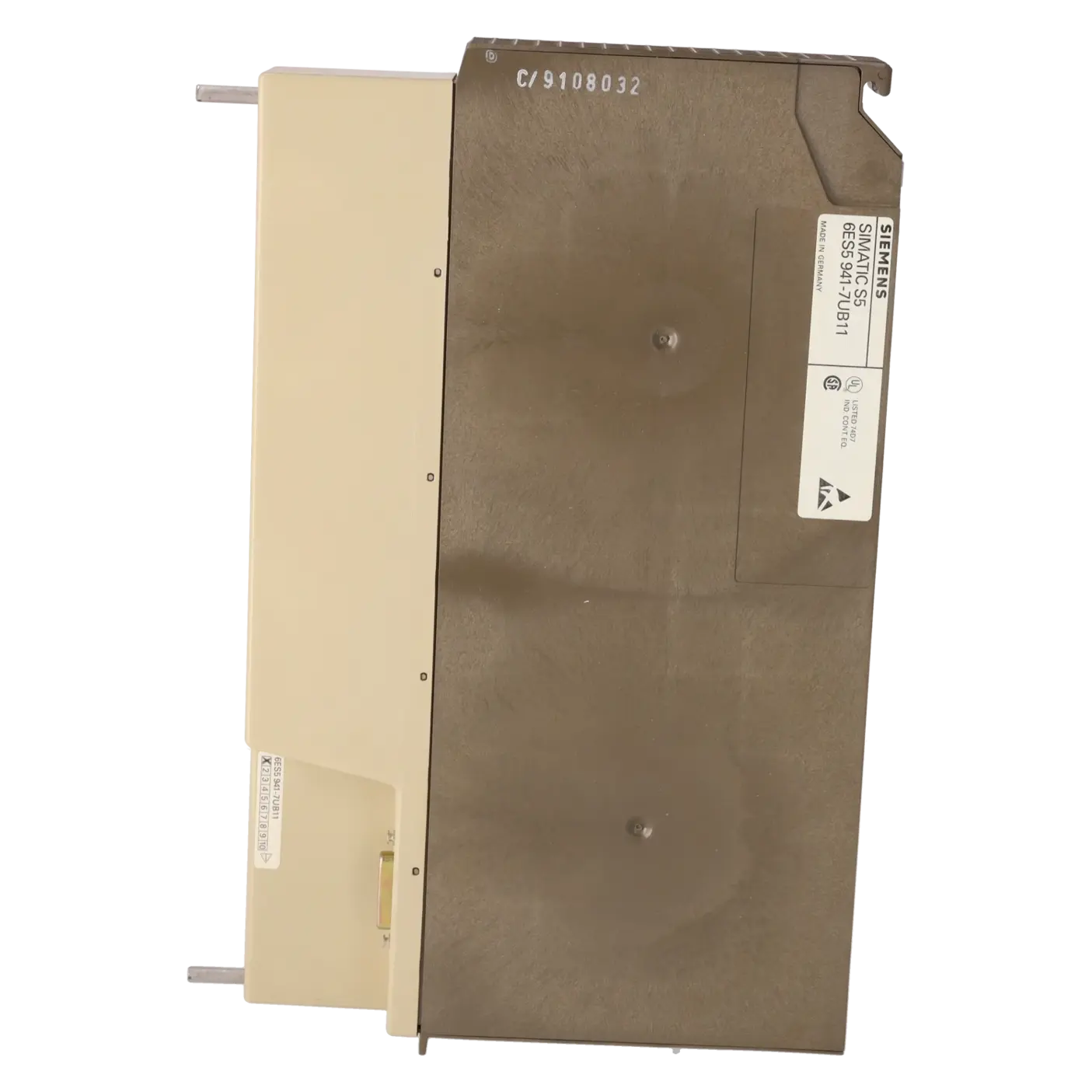

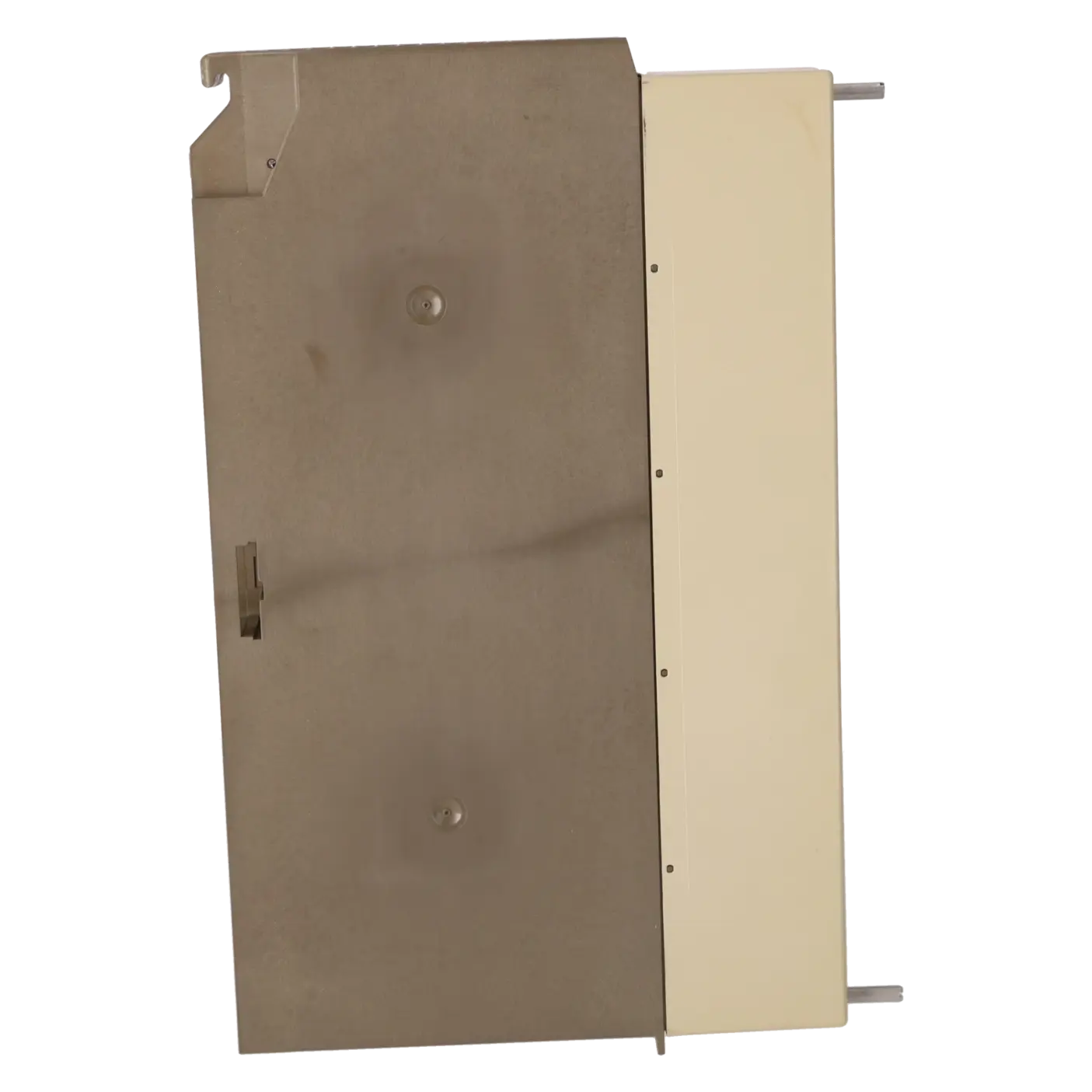

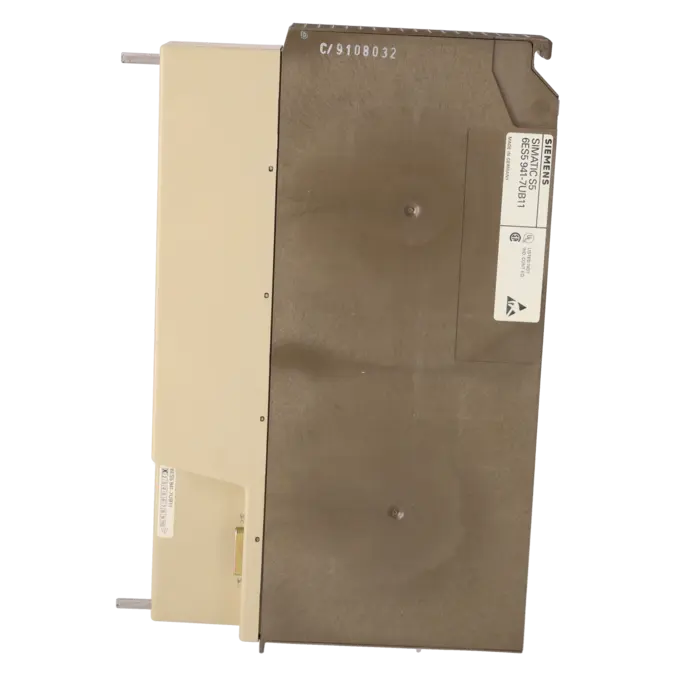

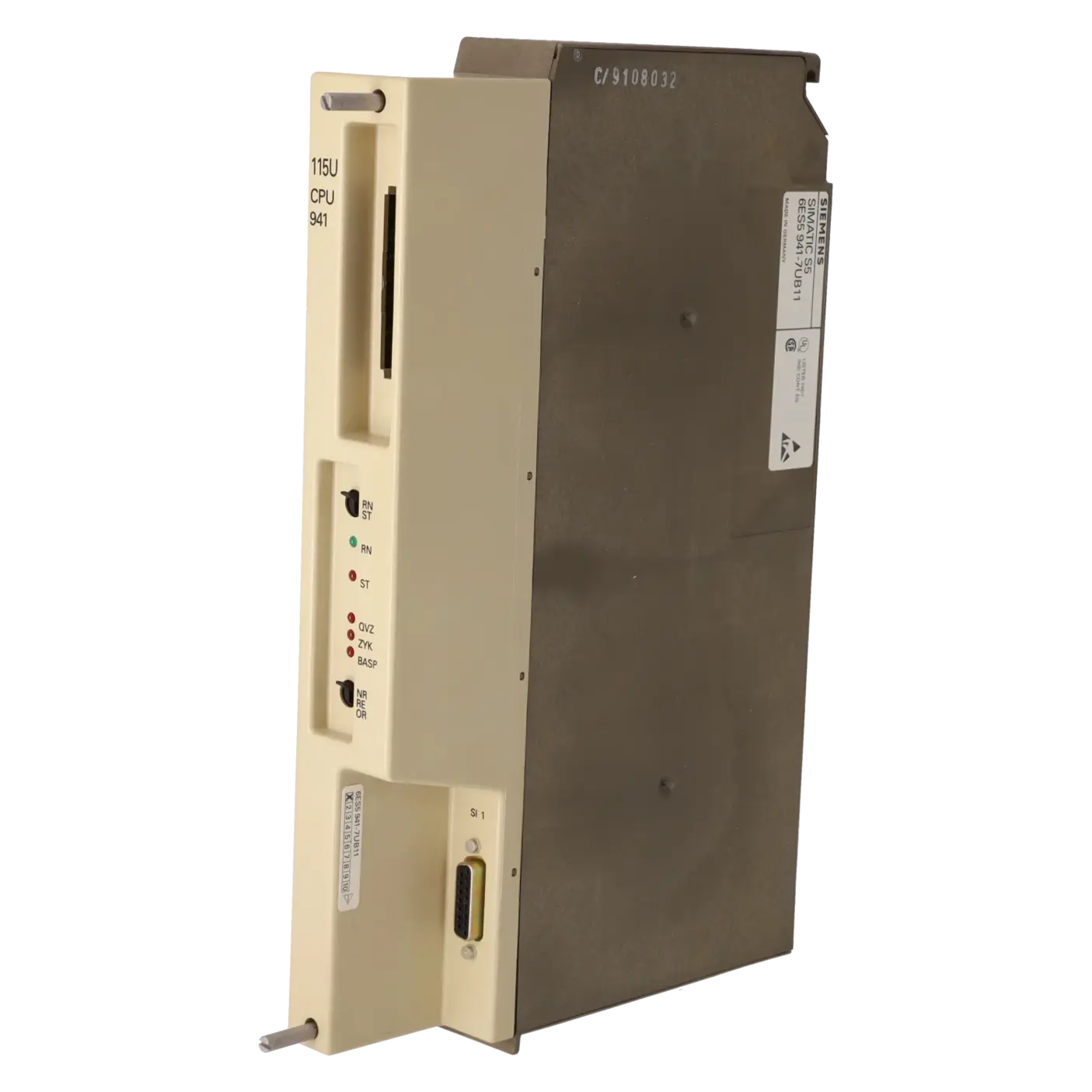

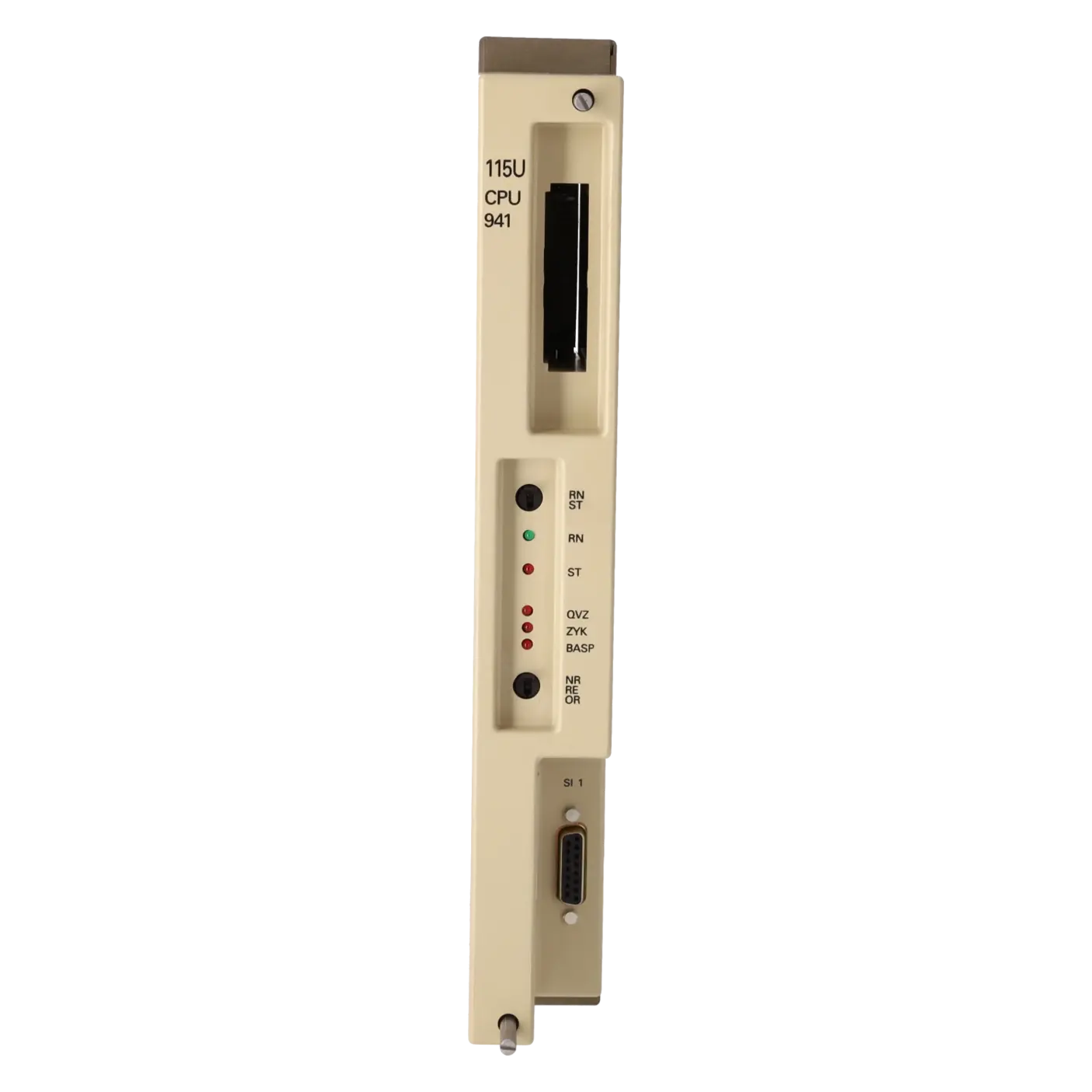

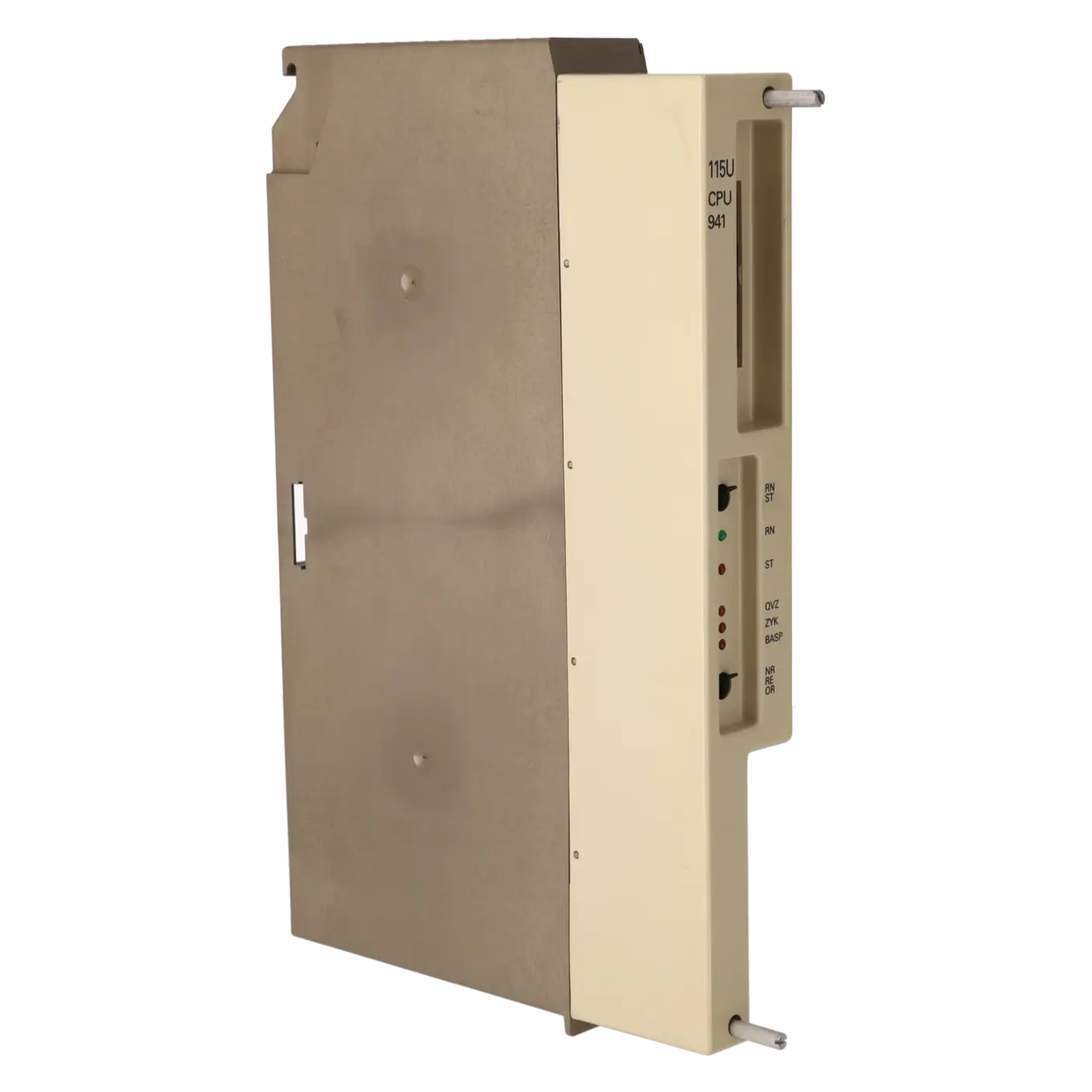

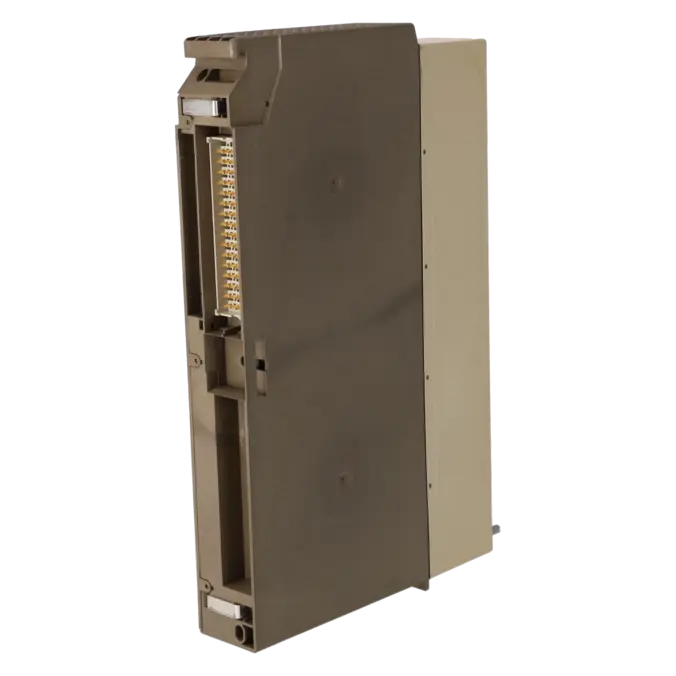

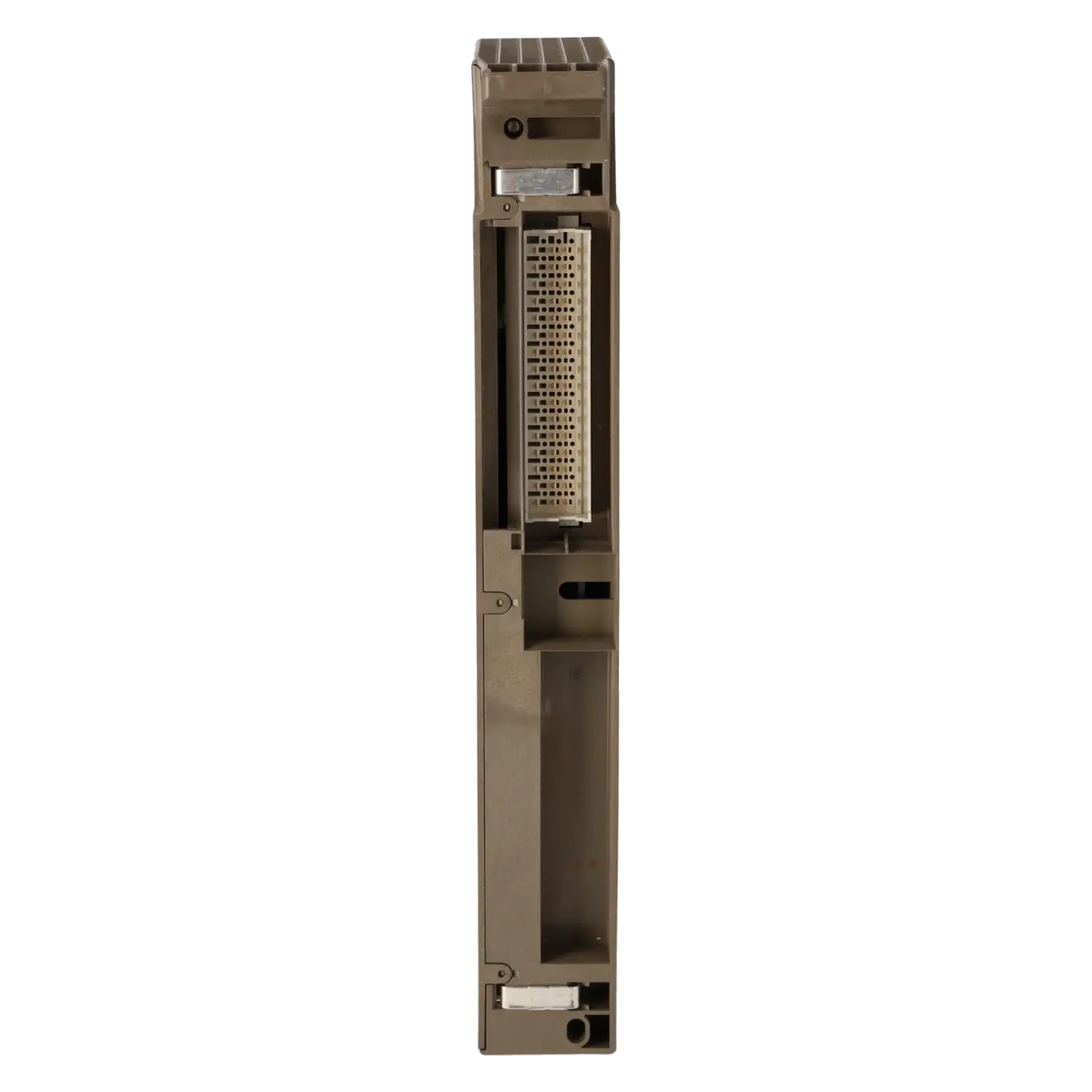

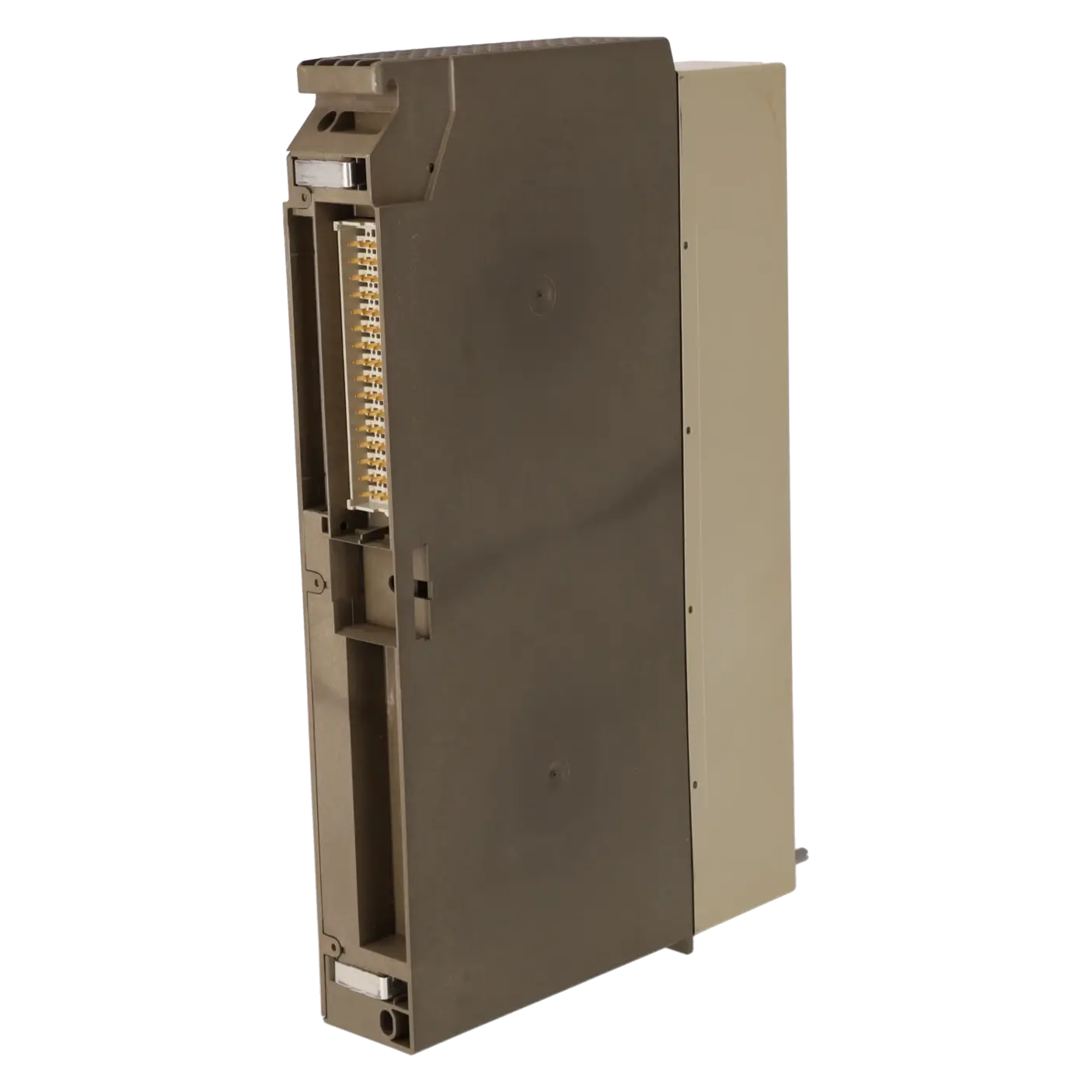

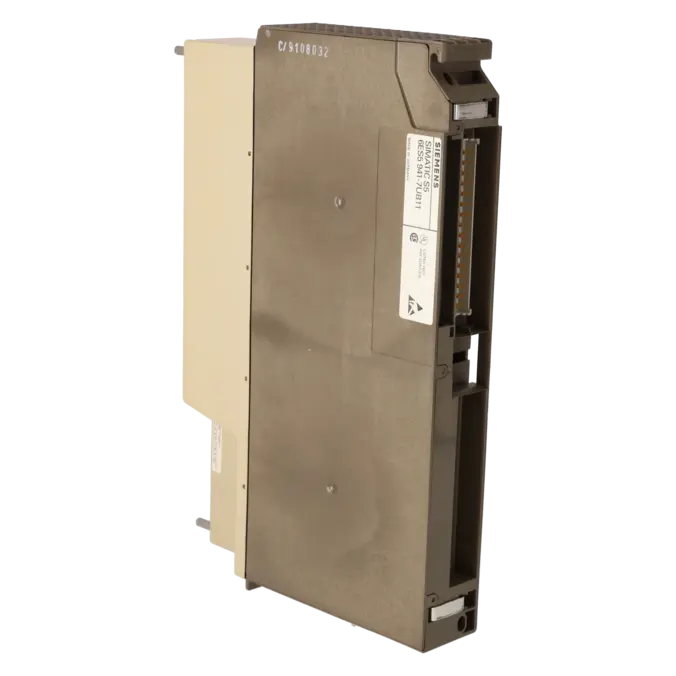

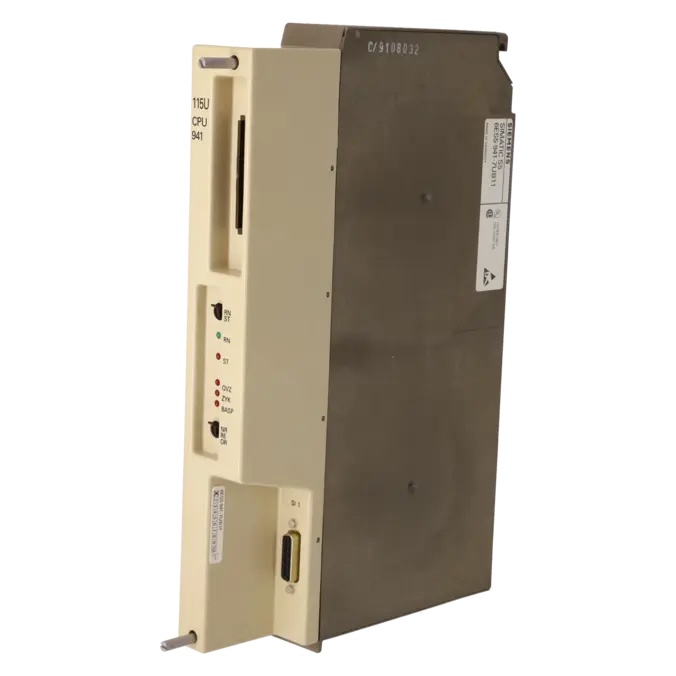

6ES5941-7UB11 ist eine SIEMENS SIMATIC S5 CPU 941 als Zentralbaugruppe für das S5-115U-System. Die Baugruppe übernimmt die Programmausführung und damit die zentrale Steuerungsfunktion innerhalb des Racks. Siemens führt die CPU 941 ausdrücklich als eine der vier CPUs für das S5-115U-System; das Eichler-Produkt nennt sie zusätzlich als CPU 941 Zentralbaugruppe für S5-115U mit 2 KByte RAM. Damit ist die Baugruppe vor allem dort relevant, wo bestehende SIMATIC-S5-Bestandsanlagen weiterhin produktiv laufen und Ausfälle schnell behoben werden müssen, ohne die gesamte Steuerungsarchitektur sofort auf eine neue Plattform umzubauen.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die CPU 941 stellt 2 KByte internes RAM für das Anwenderprogramm bereit und arbeitet zusätzlich mit Speicherbaugruppen: Für RAM-, EPROM- oder EEPROM-Submodule sind jeweils bis zu 8192 Anweisungen vorgesehen; die Gesamtkapazität liegt bei maximal 9216 Anweisungen. Für die Praxis bedeutet das: Die Baugruppe ist für kompakte bis mittlere S5-Programme ausgelegt, nicht für spätere, deutlich speicherstärkere CPU-Klassen. Siemens nennt zudem ca. 2,2 µs pro Binäroperation, 60 bis 200 µs pro Wortoperation, 2048 Merker, 128 Timer, 128 Zähler sowie eine serielle Schnittstelle zum Anschluss von Programmiergerät, Bediengeräten oder SINEC L1. Diese Werte sind wichtig, wenn Instandhalter Laufzeitreserven, Speicherengpässe oder Kommunikationsgrenzen in Altanlagen bewerten müssen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES5941-7UB11 ist auf der Eichler-Seite ein Produktstatus EOP mit Datum 2005-10-01 ausgewiesen. Siemens kennzeichnet die Baugruppe in den verfügbaren Produktdaten außerdem als Spare part / Ersatzteil, was den fortgeschrittenen Life-Cycle der S5-Plattform unterstreicht. Für Betreiber bedeutet das: Die CPU gehört klar in den Bereich Obsoleszenzmanagement, in dem Verfügbarkeit, geprüfter Ersatz und Reparaturfähigkeit wichtiger werden als klassische Serienbeschaffung. Einen steckkompatiblen 1:1-Nachfolger weist Siemens in den herangezogenen Quellen nicht aus. Im Siemens-Migrationsleitfaden S5 nach S7-1500 wird die CPU 1513-1 PN als Referenz für eine Modernisierung genannt, ausdrücklich im Sinne einer Migrationszuordnung und nicht als direkter Plug-and-Play-Ersatz.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für diese Baugruppe bietet EICHLER Reparatur, Austausch, Gebraucht sowie Neu an. Die Reparatur ist mit 2 bis 5 Tagen angegeben und umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung sowie mindestens 24 Monate Garantie; optional ist ein Prüfprotokoll für CPU/Zentralbaugruppe verfügbar. Das ist besonders relevant, wenn eine Anlage weiter mit S5 betrieben werden soll und Downtime, Wiederinbetriebnahmeaufwand und Anpassungsrisiken gering bleiben müssen. Der Austausch ist sinnvoll, wenn die Maschine schneller wieder laufen muss als eine Rücksendung und Instandsetzung es erlauben. Gebrauchte Baugruppen helfen bei budgetorientierter Beschaffung und Ersatzteilbevorratung.

Ist 6ES5941-7UB11 noch neu erhältlich?

Die Baugruppe ist bei EICHLER als Neuware gelistet. Gleichzeitig ist der Artikel bereits seit Jahren im EOP-Status, daher kann die Neuteilverfügbarkeit im Markt stark schwanken. Für Einkauf und Instandhaltung ist das ein klares Signal, Verfügbarkeit frühzeitig zu prüfen und parallel Reparatur, Austausch oder geprüfte Gebrauchtware in die Beschaffungsstrategie einzubeziehen.

Ist eine Reparatur bei 6ES5941-7UB11 oft sinnvoller als ein kompletter Austausch?

Bei einer S5-CPU mit EOP-Status ist eine Reparatur oft wirtschaftlich attraktiv, weil die bestehende Anlagenlogik, Verdrahtung und Inbetriebnahmesituation erhalten bleiben. Auf der Eichler-Seite ist für 6ES5941-7UB11 eine Reparatur in 2 bis 5 Tagen genannt; enthalten sind Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie. Für Betreiber mit laufender S5-Infrastruktur kann das gegenüber einer kompletten Modernisierung deutlich weniger Eingriff in Produktion, Qualifizierung und Ersatzteilhaltung bedeuten.

Welche Software und welche Schnittstelle brauche ich für 6ES5941-7UB11?

Die S5-115U wird mit der STEP-5-Programmiersprache betrieben. Siemens beschreibt die STEP-5-Programmierung ausdrücklich als Standard für die SIMATIC-S5-Familie. Für die Verbindung zur CPU nutzt die 6ES5941-7UB11 ihre serielle Schnittstelle, an der Programmiergeräte, Bediengeräte und Monitore angeschlossen werden können; auch SINEC L1 ist über diese Schnittstelle vorgesehen. Für Serviceeinsätze ist deshalb wichtig, dass neben der Software auch die passende Verbindungstechnik für die S5-Schnittstelle verfügbar ist.

Kann ich 6ES5941-7UB11 direkt durch eine S7-CPU ersetzen?

Ein direkter steckkompatibler Ersatz ist aus den herangezogenen Siemens-Unterlagen nicht ableitbar. Im Siemens-Leitfaden zur Migration von S5 nach S7-1500 wird die CPU 1513-1 PN lediglich als Referenzzuordnung für die Modernisierung genannt. Das bedeutet in der Praxis: Ein Wechsel auf S7 ist ein Migrationsprojekt mit Prüfung von Hardware, I/O, Programm, Kommunikation und Inbetriebnahme, nicht einfach ein 1:1-Tausch der CPU im vorhandenen S5-Rack.

Woran erkenne ich, ob eher die CPU oder eher die Speicherbaugruppe das Problem verursacht?

Siemens gibt für die S5-115U eine sehr hilfreiche Unterscheidung vor: Flackert die STOP-LED, ist eher die CPU verdächtig; blinkt sie, spricht das eher für einen Fehler an der Speicherbaugruppe. Zusätzlich sollte nach einem Reset geprüft werden, ob das Programm korrekt geladen wurde und ob das verwendete Speichermodul zur CPU-Konfiguration passt. Diese Trennung hilft bei der Entscheidung, ob zunächst ein Speichermedium geprüft oder direkt eine CPU-Reparatur bzw. ein Austausch angestoßen werden sollte.

Kann die 6ES5941-7UB11 Merker, Timer und Zähler bei Spannungsausfall halten?

Ja, aber nur unter den vorgesehenen Bedingungen. Siemens nennt für die CPU 941 2048 Merker, 128 Timer und 128 Zähler; diese Bereiche können halb oder vollständig remanent betrieben werden. Voraussetzung dafür ist die Pufferung über die Backup-Batterie. Fällt diese Pufferung aus, kann es nach Spannungswiederkehr zu Speicherproblemen oder zu einem Start im gewünschten Zustand ohne korrekte Remanenz kommen. Für die Praxis heißt das: Bei sporadischen Kaltstarts, verlorenen Zuständen oder unerwartetem Verhalten sollte die Batterieprüfung immer zur Erstdiagnose gehören.
