SIEMENS 6AV6647-0AC11-3AX0

Was ist 6AV6647-0AC11-3AX0 und wo wird es eingesetzt

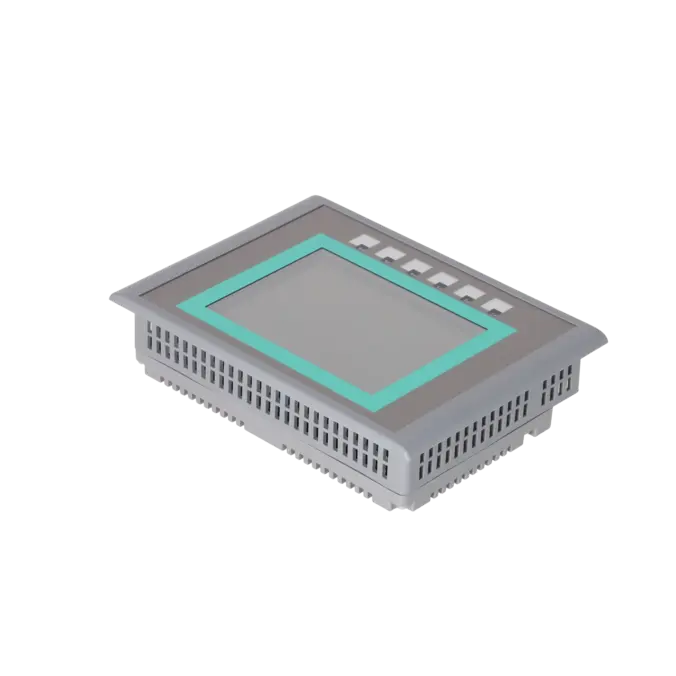

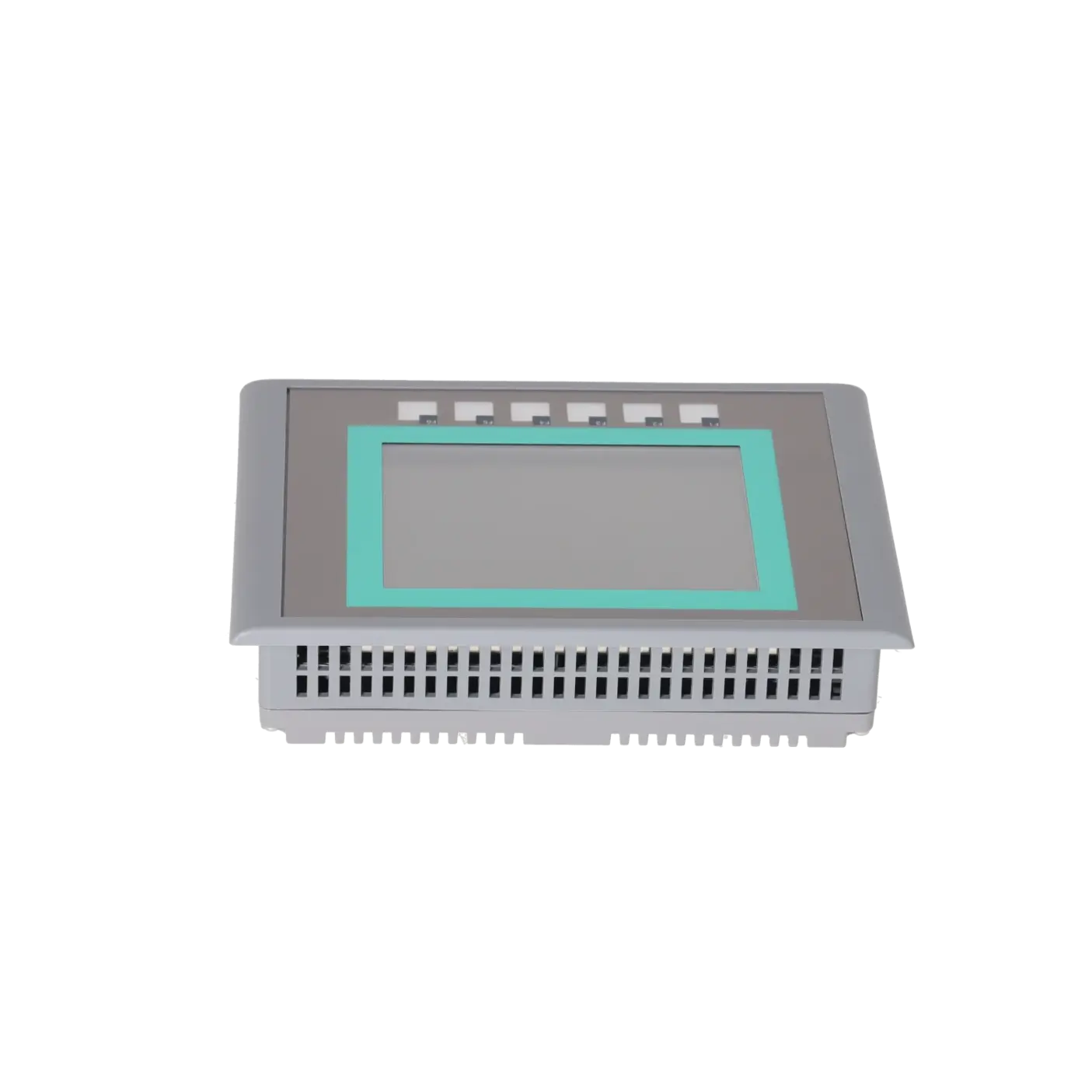

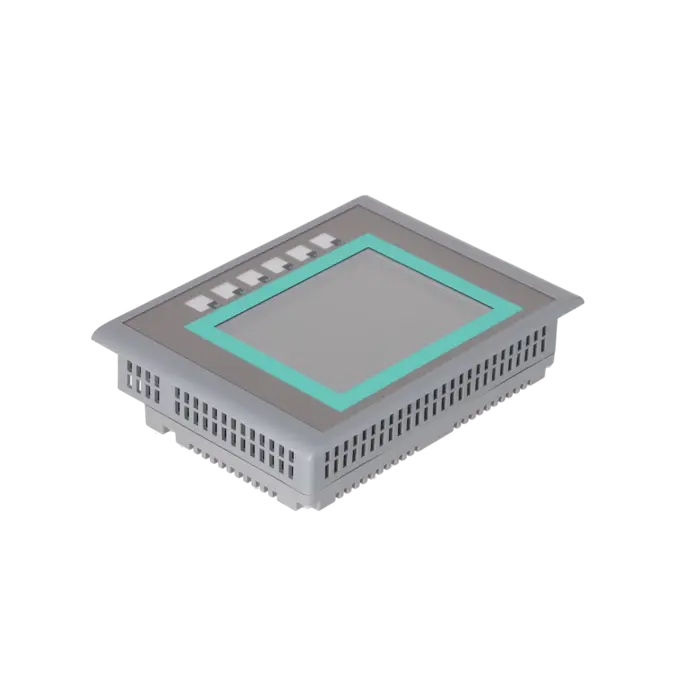

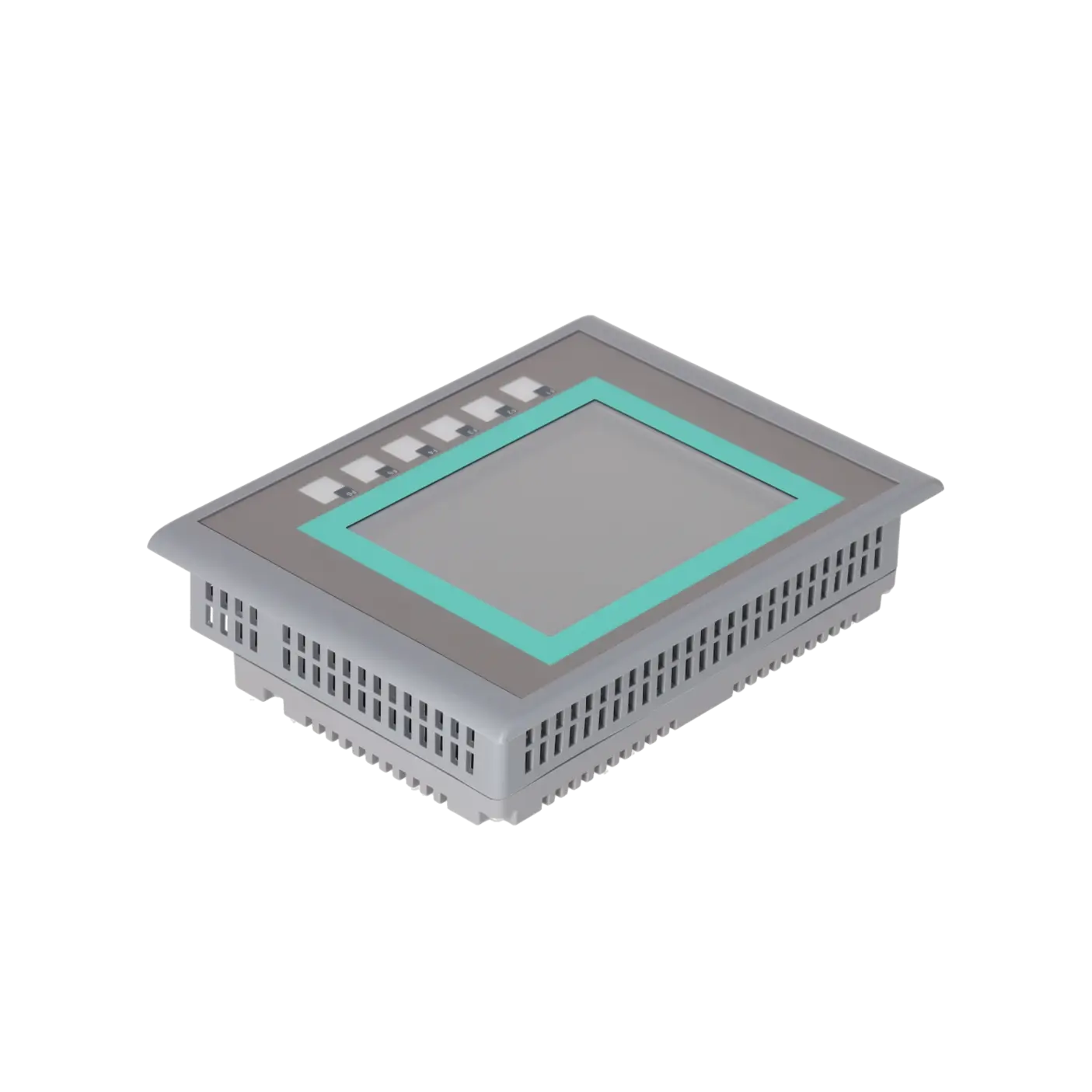

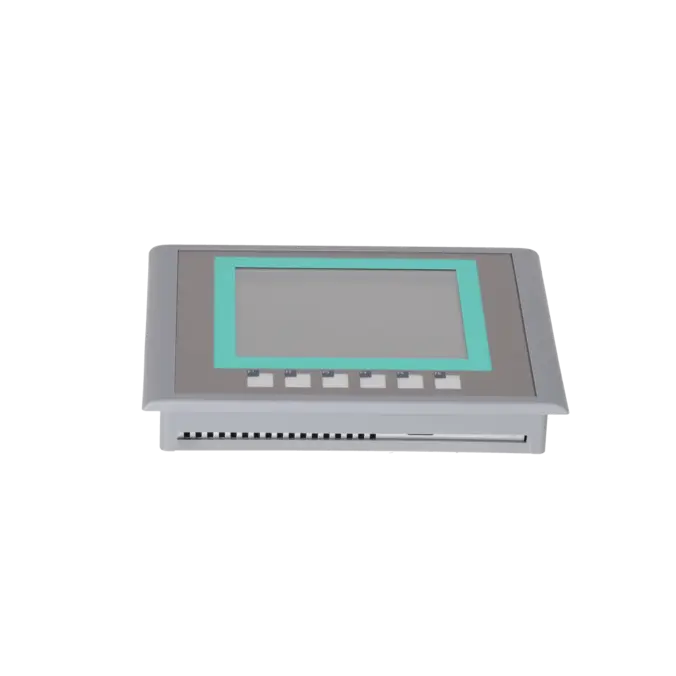

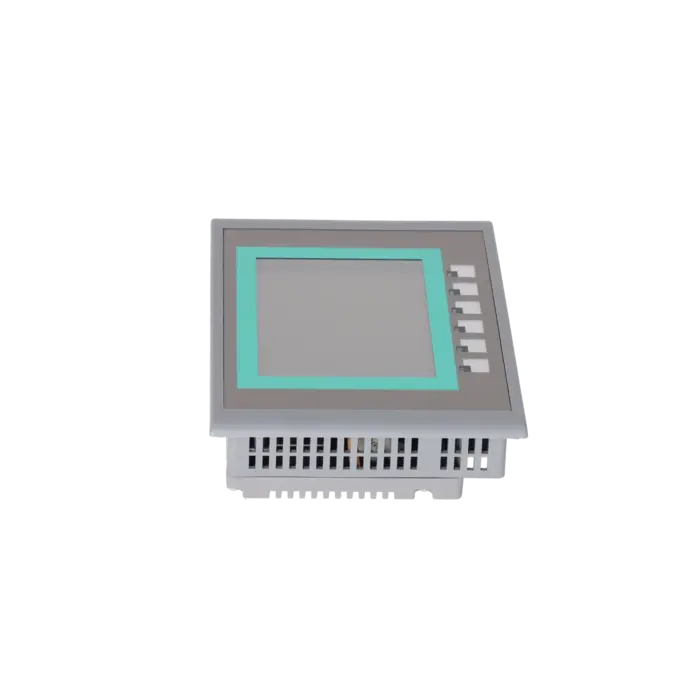

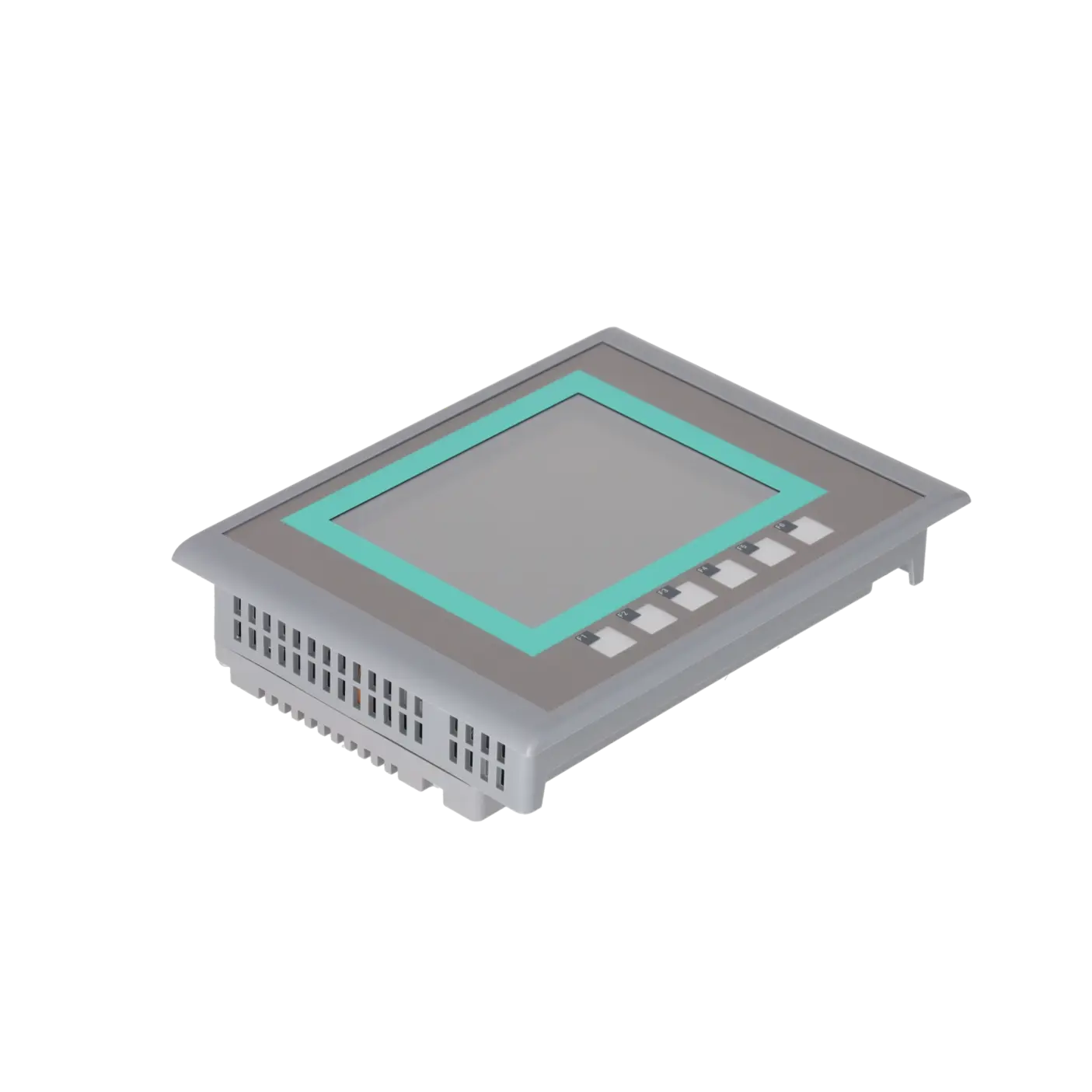

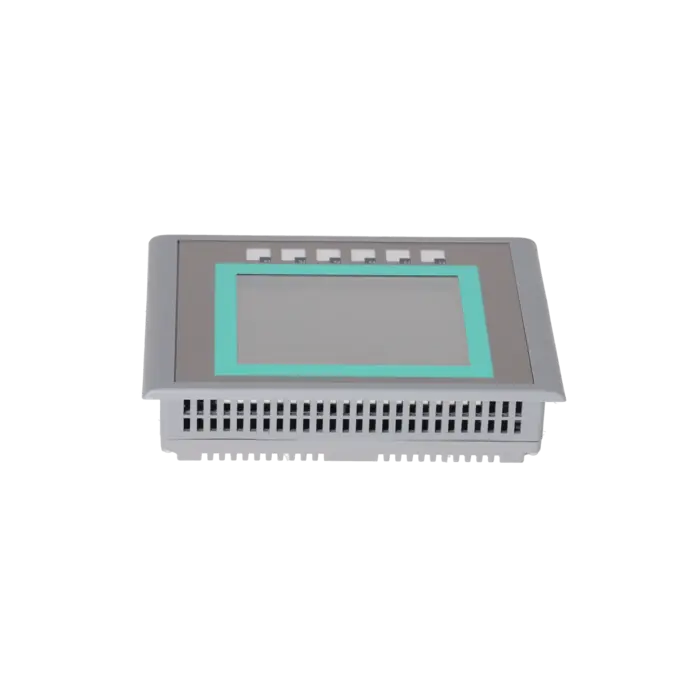

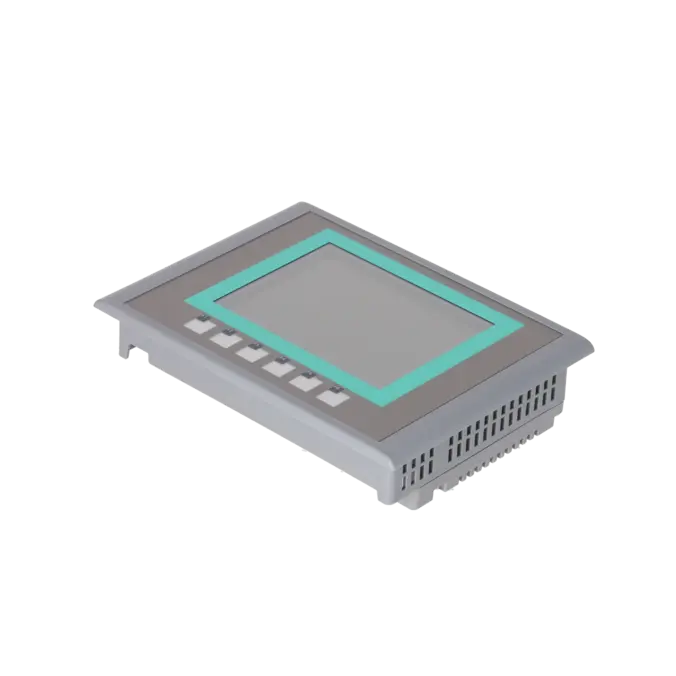

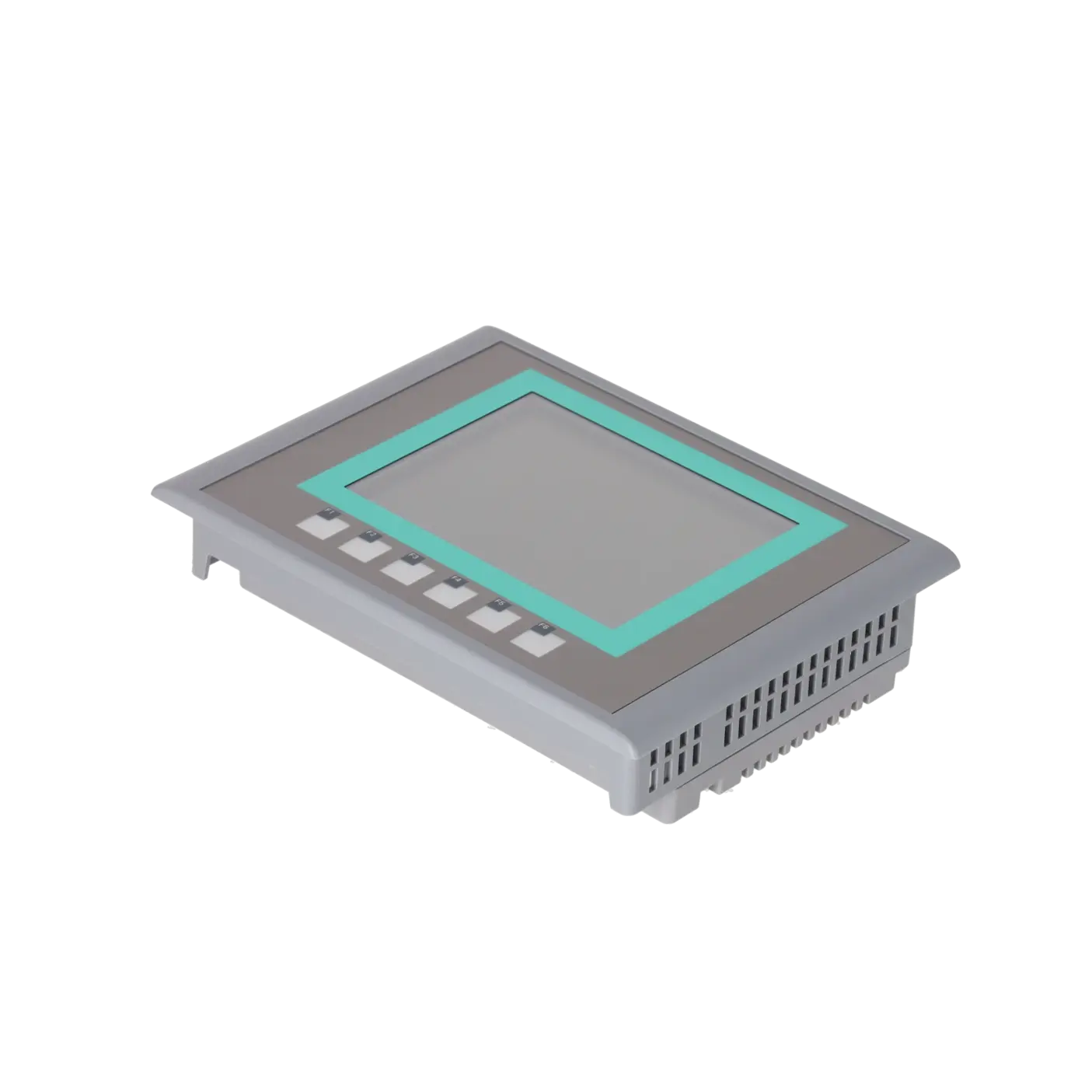

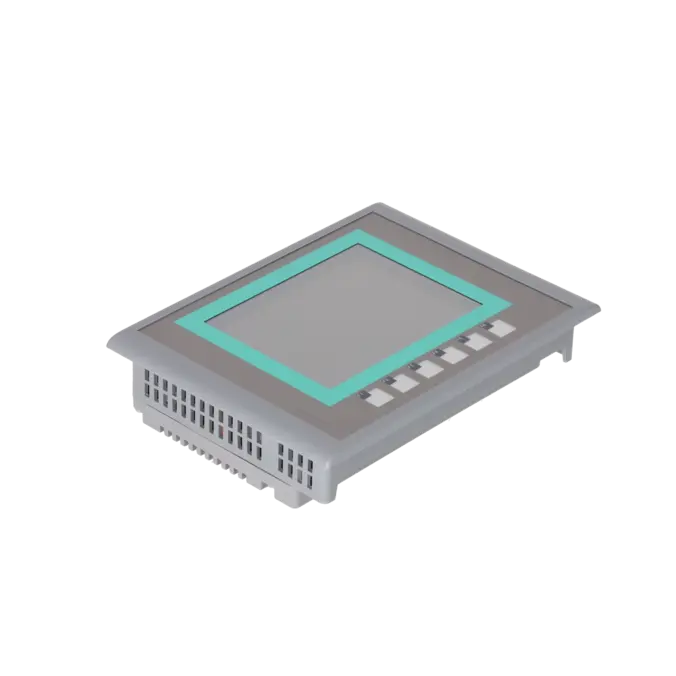

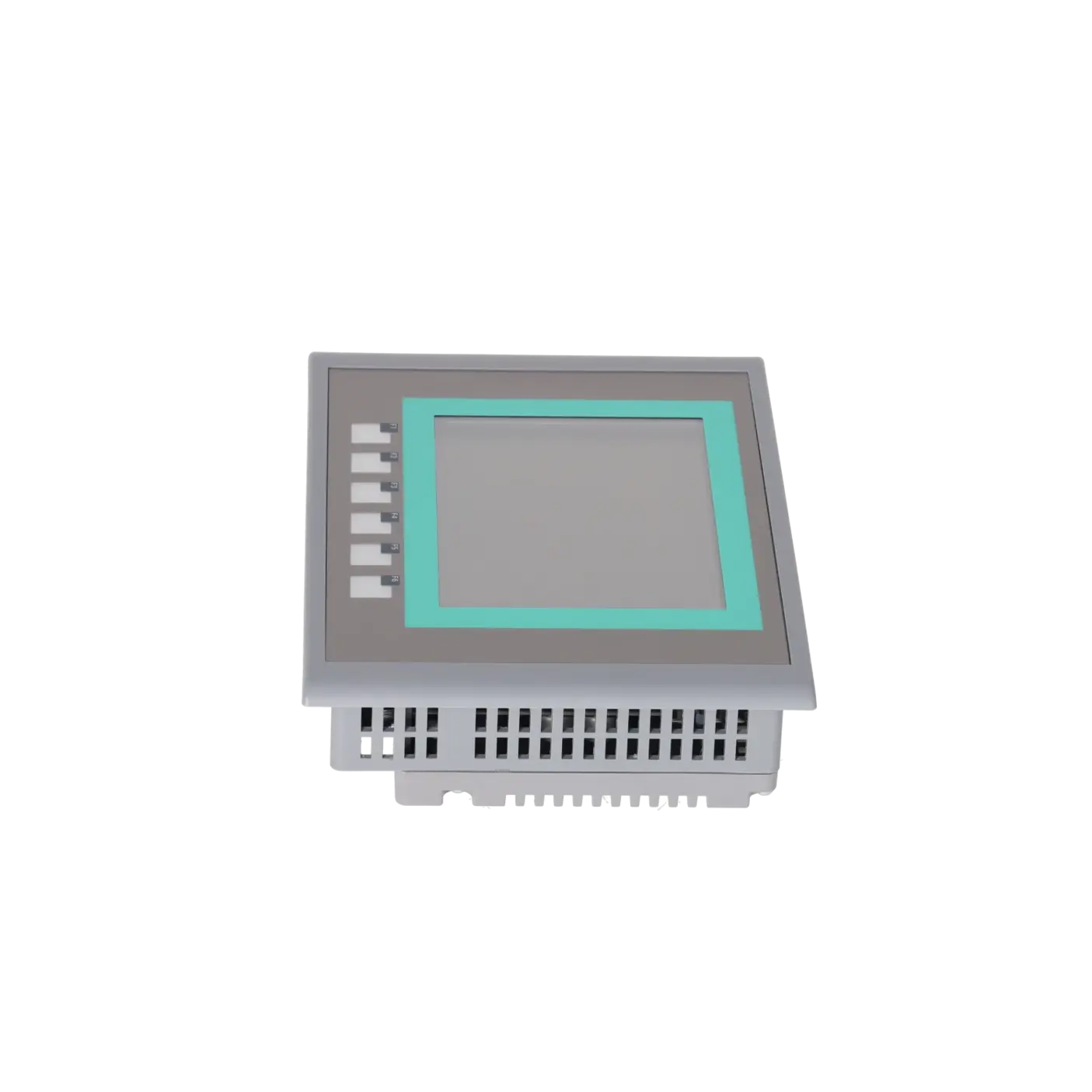

Das 6AV6647-0AC11-3AX0 ist ein SIMATIC HMI KTP600 Basic color DP aus der ersten Generation der Siemens Basic Panels. Das Gerät kombiniert Tasten- und Touchbedienung und ist für einfache bis mittlere Visualisierungsaufgaben direkt an Maschine oder Anlage ausgelegt. Typische Einsatzfelder sind Bestandsanlagen mit MPI/PROFIBUS-DP-Kommunikation, bei denen Zustände angezeigt, Meldungen quittiert, Sollwerte eingegeben oder Rezepturen verwaltet werden müssen. Für Instandhalter und Einkauf ist das Panel vor allem dann relevant, wenn in älteren Automatisierungsumgebungen kurzfristig ein passendes Bediengerät benötigt wird, ohne die vorhandene Kommunikationsstruktur sofort auf PROFINET oder ein neues HMI-Konzept umzubauen.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Zu den wichtigsten technischen Merkmalen gehören ein 5,7-Zoll-TFT-Display mit 320 × 240 Pixeln, 256 Farben, 6 Funktionstasten, ein analog-resistiver Touchscreen sowie eine 24-V-DC-Versorgung mit zulässigem Bereich von 19,2 bis 28,8 V. Die typische Leistungsaufnahme liegt bei 9 W. Für die Praxis besonders wichtig: Das Gerät besitzt keine Industrial-Ethernet-/PROFINET-Schnittstelle, sondern arbeitet mit RS-485/RS-422, MPI/PROFIBUS und Modbus RTU. Frontseitig ist IP65, rückseitig IP20 spezifiziert. Die zulässige Betriebstemperatur liegt bei senkrechtem Einbau bei 0 bis 50 °C. Das macht das Panel passend für klassische Maschinenfronten und Schaltschranktüren in bestehenden DP/MPI-Topologien.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Beim Life-Cycle ist dieses Panel klar als Bestandsprodukt einzuordnen. In den zusätzlichen Produktinformationen ist Produktstatus EOP mit Datum 22.02.2022 hinterlegt, und Siemens führt die Artikelnummer auf den offiziellen Produktseiten als „Ersatzteil“. In der offiziellen Siemens-Ankündigung zum Produktauslauf der Basic Panels 1st Generation wird für das KTP600 Basic color DP der Nachfolger KTP700 Basic DP, 6AV2123-2GA03-0AX0, genannt. Zusätzlich weist eine Siemens-Statusdokumentation vom 2. Juni 2025 für 6AV6647-0AC11-3AX0 ein P.M490-Zieldatum 01.10.2026 aus. Für die Ersatzteilbeschaffung wichtig: Die versionierte Variante 6AV6647-0AC11-3AX1 ist laut Siemens funktional voll kompatibel zum 3AX0-Gerät.

Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind

Für Betreiber älterer DP/MPI-Anlagen sind mehrere Leistungswege sinnvoll verfügbar. Reparatur ist besonders dann relevant, wenn Projekt, Einbauausschnitt und Schnittstellen unverändert bleiben sollen; EICHLER verbindet diese Leistung mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Austausch ist die schnelle Option bei akutem Stillstand, wenn ein geprüftes Ersatzgerät benötigt wird. Gebraucht ist interessant, wenn Originalhardware erforderlich ist, aber Migration und Re-Engineering vermieden werden sollen. Neuware eignet sich für kritische Reservehaltung. Ein optionales Prüfprotokoll ist hilfreich, wenn Instandhaltung, QS oder Einkauf eine dokumentierte Funktionsfreigabe für Einlagerung oder Wiedereinbau brauchen. Genau diese Leistungen helfen dabei, die Funktionsfähigkeit auch bei fortgeschrittener Obsoleszenz planbar abzusichern.

Ist 6AV6647-0AC11-3AX0 noch ein reguläres Serienprodukt?

Nein, das Gerät ist kein reguläres Neuprodukt mehr im klassischen Serienstatus. Auf der Artikeldetailseite ist EOP zum 22. Februar 2022 hinterlegt, und Siemens kennzeichnet die Artikelnummer inzwischen als Ersatzteil. Zusätzlich dokumentiert Siemens für diese Gerätefamilie ein P.M490-Zieldatum zum 1. Oktober 2026, was die fortgeschrittene Obsoleszenz klar bestätigt. Für Betreiber bedeutet das: Verfügbarkeit, Service und Bestandsstrategie sollten aktiv geplant werden.

Welcher Nachfolger ist für 6AV6647-0AC11-3AX0 vorgesehen?

Der von Siemens genannte Nachfolger ist das KTP700 Basic DP mit der Artikelnummer 6AV2123-2GA03-0AX0. Im Siemens-Migrationsleitfaden ist außerdem dokumentiert, dass KTP700 Basic DP und KTP600 Basic color DP beim Einbauausschnitt 197 × 141 mm zusammengeführt werden, auch wenn sich Gerätetiefe, Gehäusefront und technische Plattform unterscheiden können. Für die Migration ist das günstig, weil mechanische Anpassungen oft kleiner ausfallen als bei einem kompletten Technologiewechsel.

Kann ich 6AV6647-0AC11-3AX1 als Ersatz für 6AV6647-0AC11-3AX0 einsetzen?

Ja. Siemens beschreibt die Geräte mit Artikelnummer …-3AX1 als funktional voll kompatibel zu den entsprechenden …-3AX0-Varianten. Für die Beschaffung ist das wichtig, weil sich damit die Chance erhöht, ein passendes Ersatzgerät zu finden, wenn exakt die ursprüngliche Endung nicht kurzfristig verfügbar ist. Bei kritischen Anlagen bleibt trotzdem sinnvoll, Projektstand, Firmwarestand und Freigabeprozess vor dem Einbau sauber zu prüfen.

Mit welcher Software lässt sich das Panel projektieren?

Das Panel ist laut Siemens projektierbar ab WinCC flexible 2008 SP2 Compact, außerdem mit WinCC Basic V11 und STEP 7 Basic V11. In den zusätzlichen Produktdaten werden darüber hinaus verschiedene WinCC- und TIA-Portal-Umgebungen als unterstützte Projektierungssoftware geführt. Für Einkauf und Instandhaltung ist das relevant, weil sich daraus direkt ableiten lässt, ob eine bestehende Engineering-Umgebung weiter genutzt werden kann oder ob vor einer Änderung zunächst die Tool-Kompatibilität geprüft werden muss.

Welche Kommunikationsschnittstellen sind für Bestandsanlagen besonders wichtig?

Für bestehende Anlagen sind vor allem MPI, PROFIBUS, RS-485/RS-422 und Modbus RTU relevant. Genau diese Kombination macht das Panel für ältere Maschinen und Retrofit-Szenarien interessant. Gleichzeitig ist wichtig zu wissen, was nicht vorhanden ist: kein PROFINET, kein Industrial Ethernet, kein USB und kein SD-Kartenslot. Damit ist das Gerät sehr gut für klassische DP-Umgebungen geeignet, aber weniger flexibel für moderne Ethernet-basierte HMI-Architekturen.

Wann ist eine Reparatur sinnvoller als eine direkte Migration?

Eine Reparatur ist meist dann sinnvoller, wenn Stillstandskosten hoch sind und das bestehende Projekt, die vorhandene DP/MPI-Kommunikation und der mechanische Einbau möglichst unverändert bleiben sollen. Eine Migration auf KTP700 Basic DP ist dagegen interessant, wenn ohnehin modernisiert wird oder langfristig eine besser abgesicherte Ersatzteilstrategie aufgebaut werden soll. Wirtschaftlich ist Reparatur oft der schnellere Weg zurück in die Produktion, während Migration stärker auf Zukunftssicherheit und Standardisierung einzahlt.
