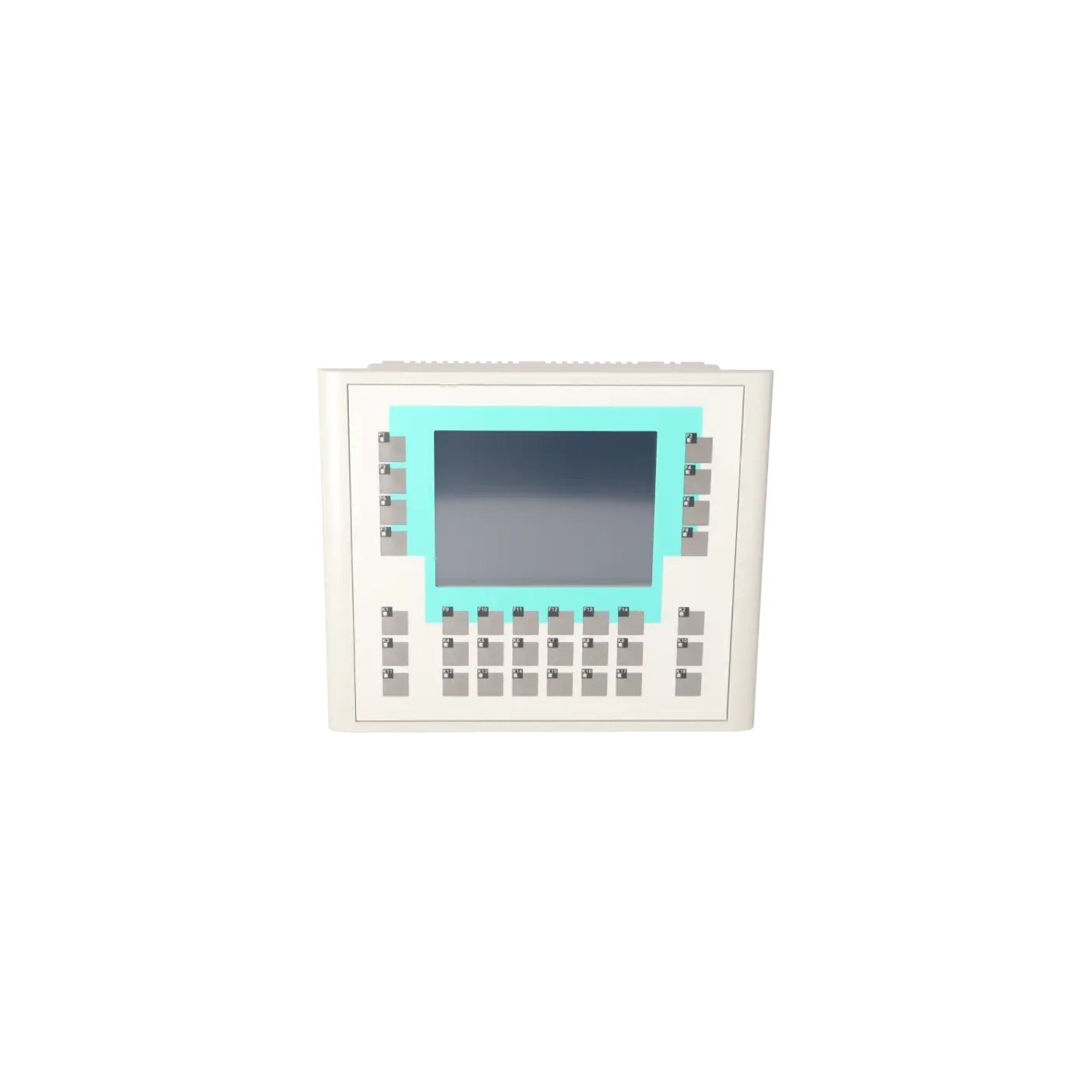

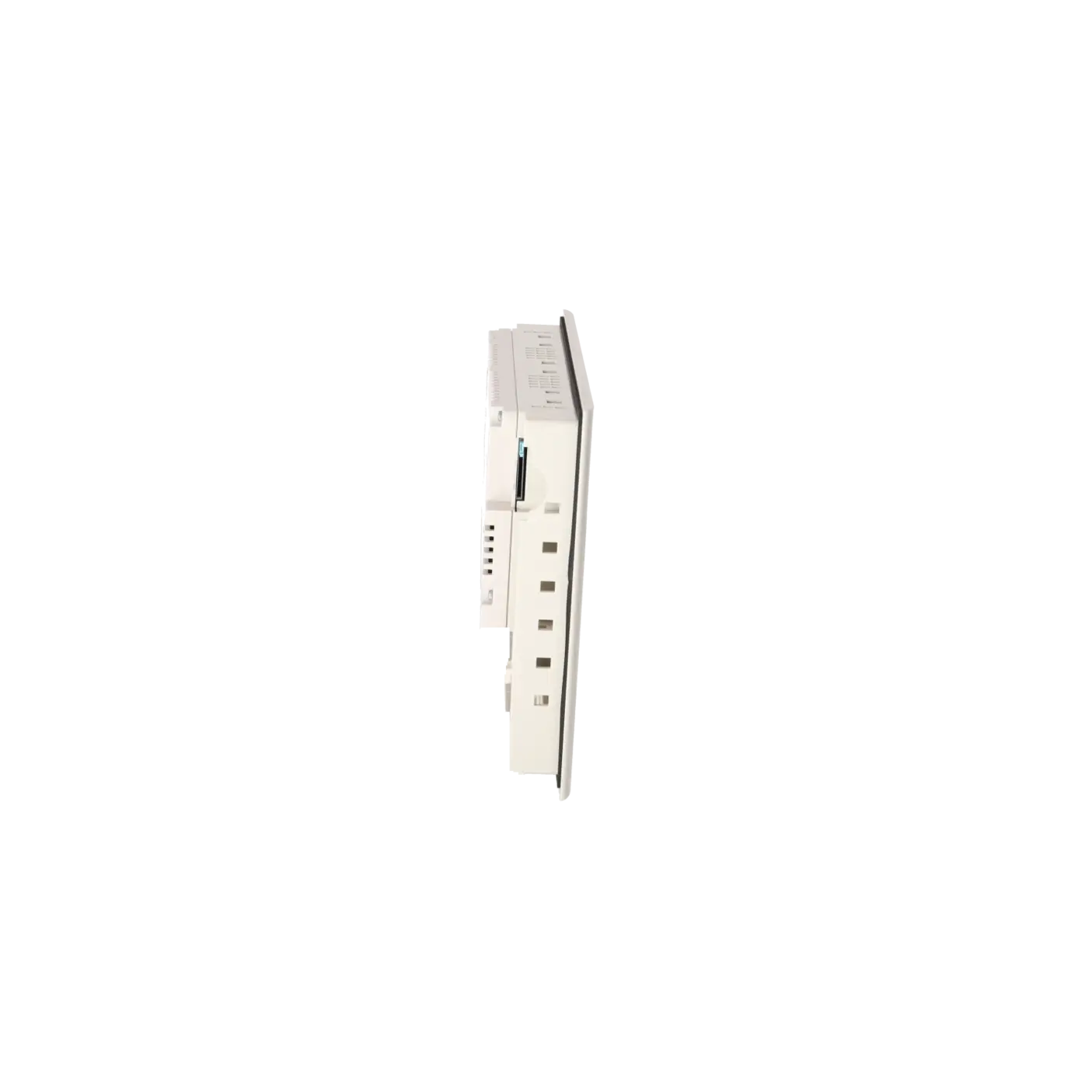

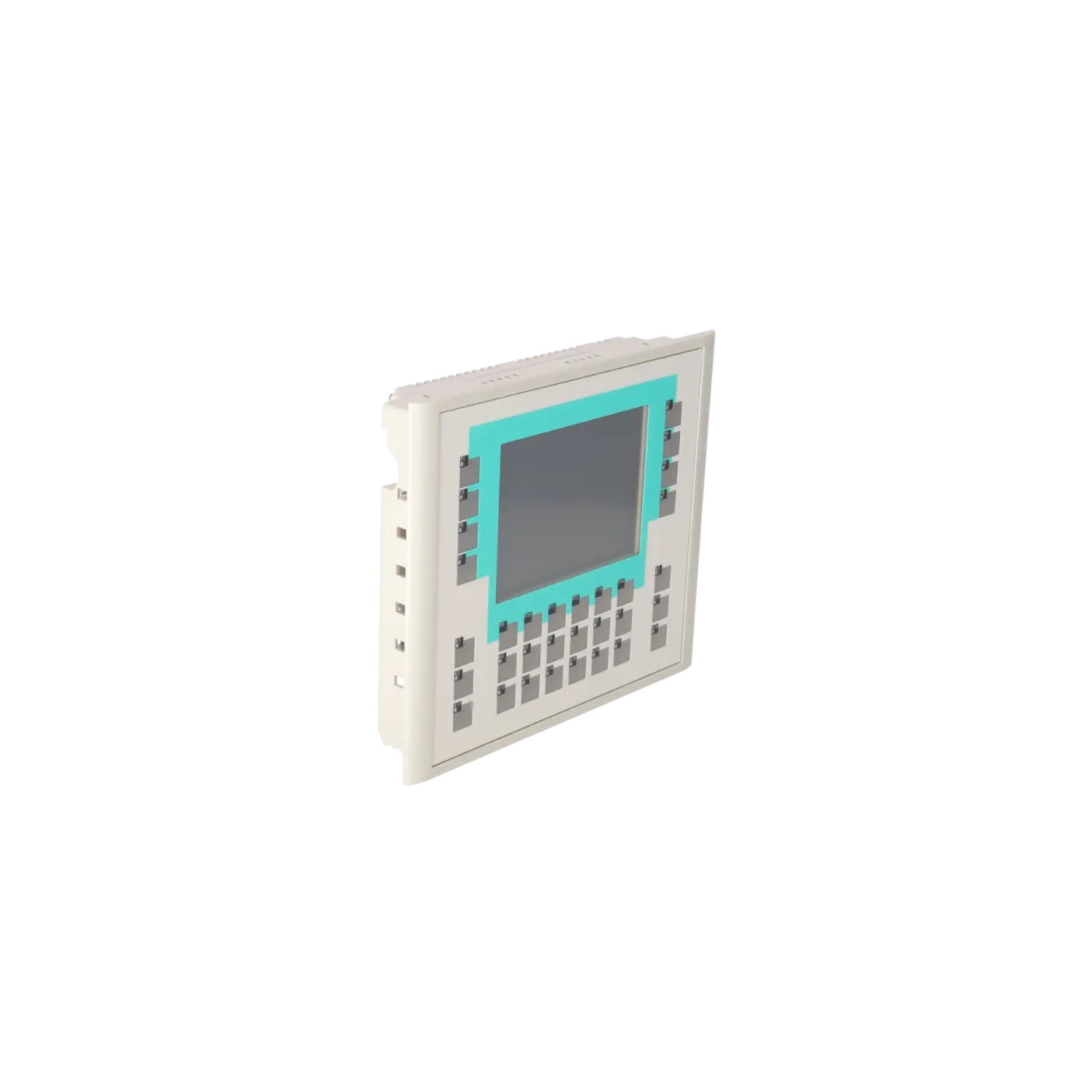

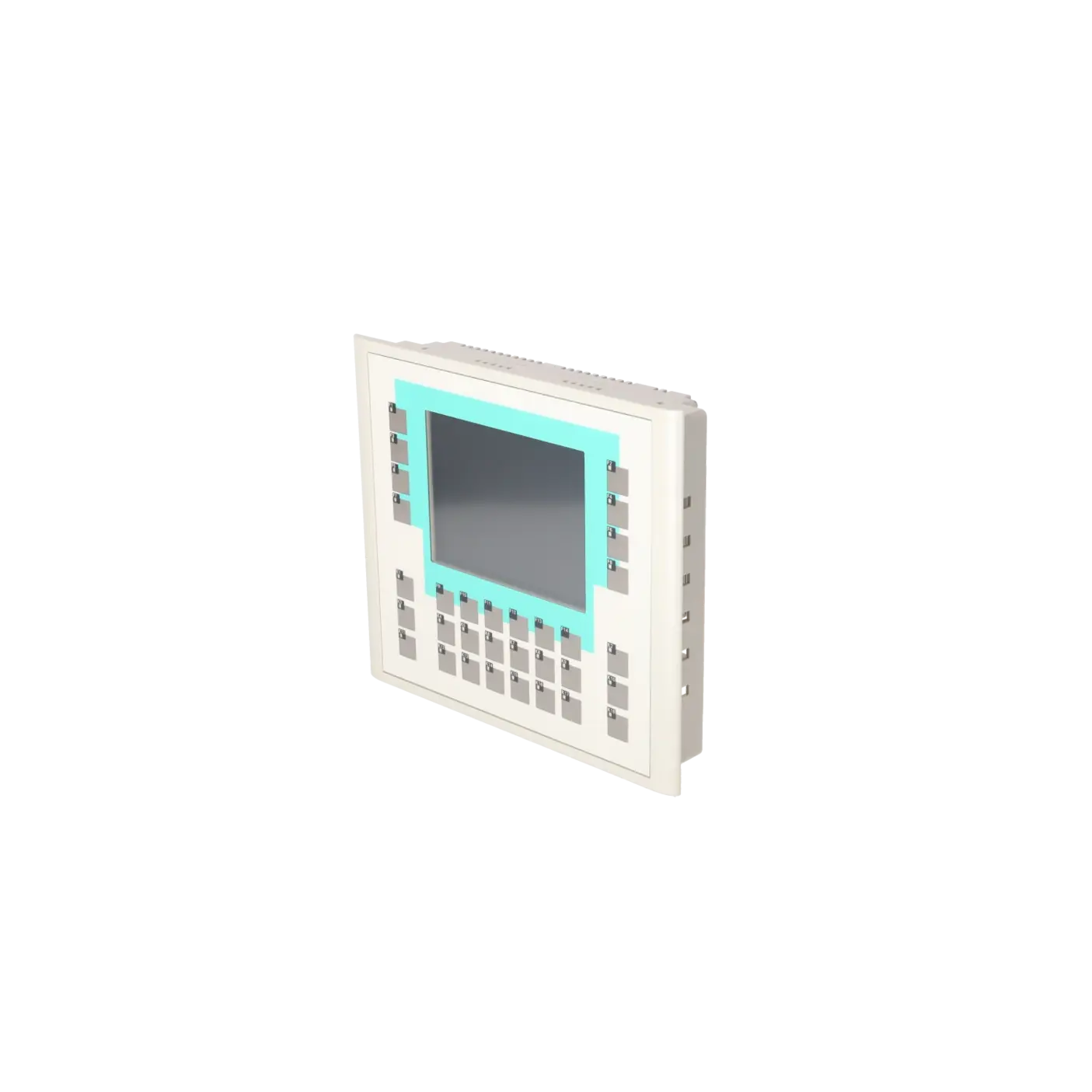

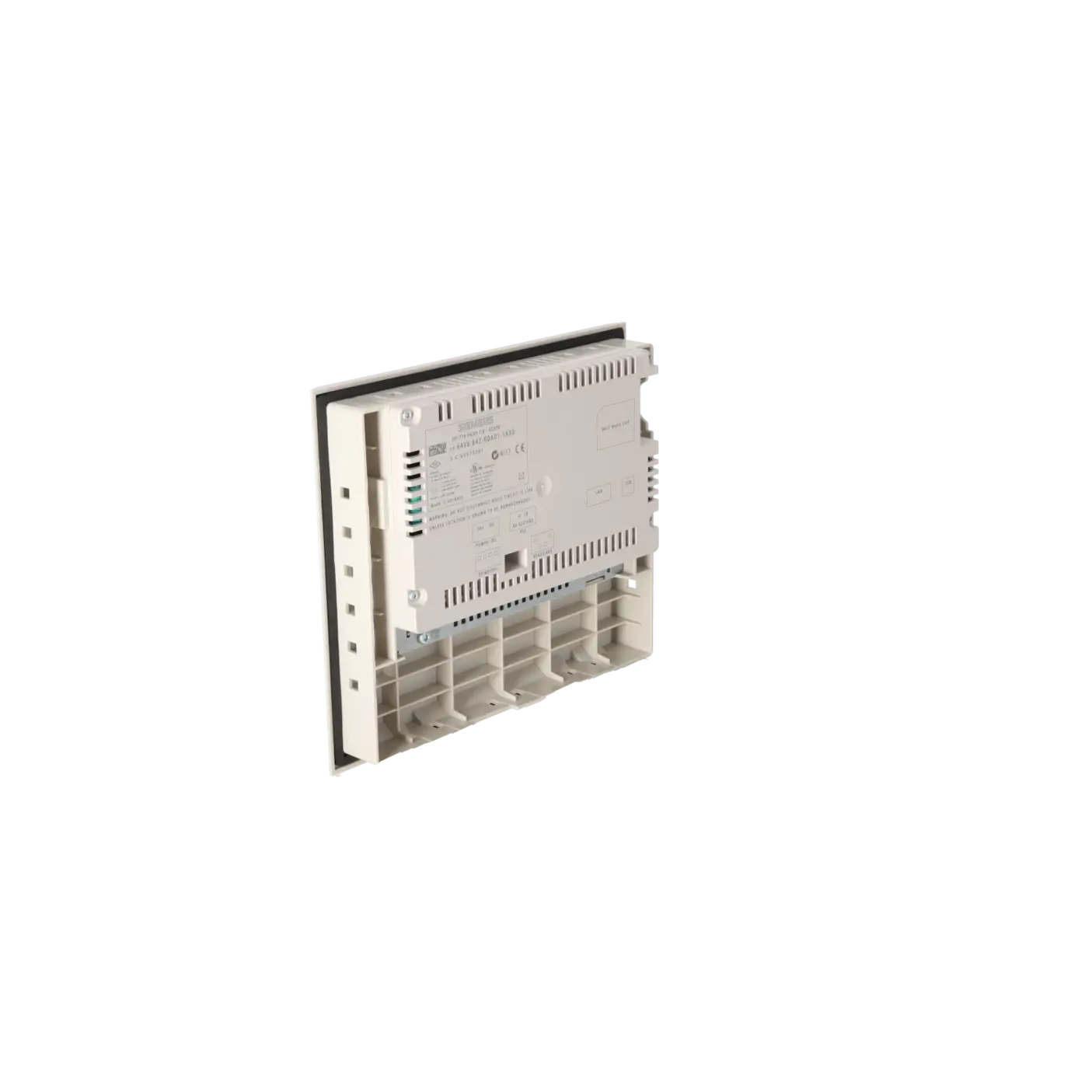

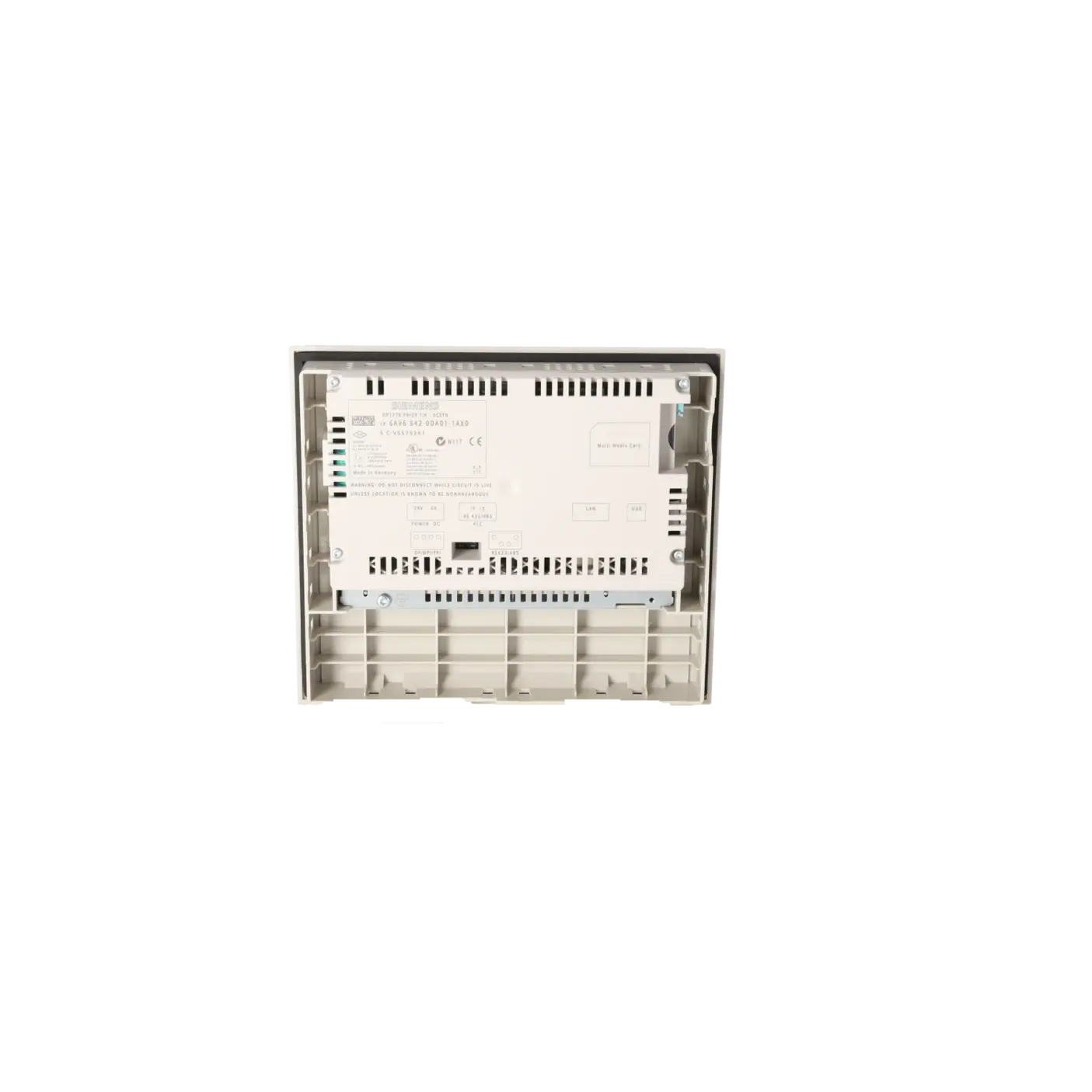

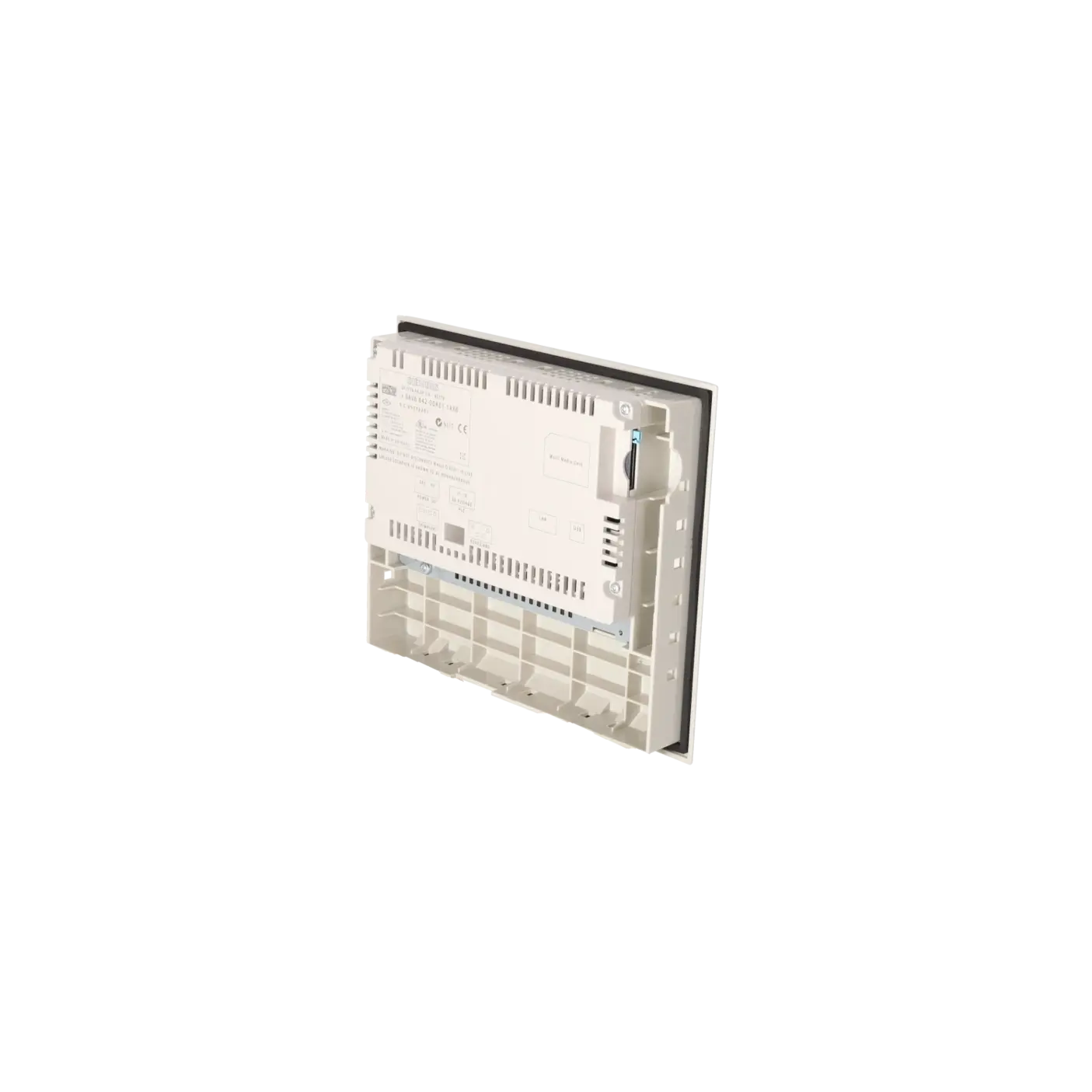

SIEMENS 6AV6642-0DA01-1AX0
- EICHLER-Art.Nr.: K0170437
- EAN: 4025515072522
Produktbeschreibung
SIMATIC PANEL OP 177B PN/DP STN 256 COLOR DISPLAY TOUCH UND TASTEN MPI-/PROFIBUS-DP -PROTOKOLL RS485-/RS422-/USB-SCHNITTSTELLE ETHERNET 10/100 - SCHNITTSTELLE DRUCKER - SCHNITTSTELLE SLOT FUER MM-CARD PROJEKTIERBAR MIT WINCC FLEXIBLE 2005
Leistungen für SIEMENS 6AV6642-0DA01-1AX0
Reparatur
von 1.681,29 €
bis 3.026,32 €
Austausch
1.404,90 €
Gebraucht
1.561,00 €
Neu
SIEMENS |
6AV6642-0DA01-1AX0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 1.326 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2008-07-11 | ||
| EAN | 4025515072522 | ||
| UPC | / | ||
| Statistische Warennummer | 85371098 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | 4356 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist das 6AV6642-0DA01-1AX0 (OP 177B PN/DP)?
Das 6AV6642-0DA01-1AX0 ist ein SIMATIC OP 177B PN/DP – ein Operator Panel mit Touchscreen und Tastenbedienung für Maschinen- und Anlagenvisualisierung. Es wird als Ersatzteil (Spare Part) geführt und ist ideal, wenn ein 1:1-Tausch die schnellste Rückkehr zur Bedienbarkeit im Betrieb ist.
Technische Kerndaten auf einen Blick
Das Panel nutzt ein 5,7" STN-Display mit 320×240 Pixeln und 256 Farben. Die Hintergrundbeleuchtung ist mit 50.000 h MTBF (25 °C) angegeben – ein praxisnaher Wert für Panel-Lebensdauer im Dauerbetrieb.
Display & Bedienung: STN 5,7", Touch + Tasten
Bedient wird über Touchscreen und eine Membrantastatur. Siemens nennt 32 Funktionstasten (davon 26 mit LEDs) sowie konfigurierbare System-/Tastaturfunktionen (z. B. alphanumerisch/hex). Das ist entscheidend, wenn Bedienkonzepte auf Tasten (statt nur Touch) basieren.
Kommunikation: MPI/PROFIBUS-DP und Ethernet
Das Datenblatt nennt MPI/PROFIBUS-DP-Protokoll (über RS485/RS422) sowie eine Ethernet-Schnittstelle. Damit passt das Panel sowohl in klassische S7-Netze als auch in Ethernet-basierte Kommunikationspfade (je nach Anlagenarchitektur).
Schnittstellen & Speicher: USB, Drucker, MMC-Slot
Für Service- und Datenpfade sind USB, ein Drucker-Interface sowie ein Slot für MM-Card (MMC) genannt. Das ist besonders relevant für Backup/Restore und Projekttransfer im Ersatzfall.
Projektierung: WinCC flexible 2005 – was ist wichtig beim Ersatz?
Als projektierbare Visualisierung ist die Kompatibilität zur Engineering-Umgebung ein Kaufkriterium. Im Datenblatt ist WinCC flexible 2005 genannt – bei Bestandsanlagen oft der Schlüssel, damit ein vorhandenes Projekt ohne Umstieg weiter betrieben werden kann.
Kaufen oder Reparieren: Welche Option minimiert Stillstand?
Wenn eine Anlage stillsteht, ist ein funktionsgeprüfter Ersatz häufig der schnellste Weg zurück zur Bedienung. EICHLER nennt funktionsgeprüfte Baugruppen sowie bis zu 36 Monate Garantie/Gewährleistung – das reduziert Risiko und beschleunigt Entscheidungen im Instandhaltungsfall.
Identifikation & Bestellung: K-Nr., EAN, MPN
Für eindeutige Zuordnung sind die IDs auf der EICHLER-Seite besonders zitierfähig: MPN 6AV6642-0DA01-1AX0, EICHLER-Art.-Nr. K0170437, EAN 4025515072522.
| Attribut | Wert |
|---|---|
| kundenindividuelle Konfiguration | Ja |
| Display | |
| Ausführung des Displays | STN |
| Bildschirmdiagonale | 5,7 in |
| Farb-Display | Ja |
| Anzahl Farben | 256 |
| Auflösung (Pixel) | |
| ● horizontale Bildauflösung | 320 Pixel |
| ● vertikale Bildauflösung | 240 Pixel |
| Hintergrundbeleuchtung | |
| ● MTBF Hintergrundbeleuchtung (bei 25 °C) | 50 000 h |
| Bedienelemente | |
| Bedienelemente | Touch-Screen und Folientastatur |
| Tastatur | |
| ● Folientastatur | |
| — frei beschriftbare Folientasten | Ja |
| ● Funktionstasten | |
| — Anzahl Funktionstasten | 32 |
| — Anzahl Funktionstasten mit LEDs | 26 |
| ● Systemtasten | Ja |
| — Anzahl projektierbare Systemtasten | 32 |
| ● numerische Tastatur | Ja |
| ● alphanumerische Tastatur | Ja |
| ● hexadezimale Tastatur | Ja |
| ● Mehrtastenbedienung | Ja |
| Touchbedienung | |
| ● Ausführung als Touch-Screen | Ja; analog, resistiv |
| Anschlussart | |
| ● Anschlussart für Maus/Tastatur/Barcodeleser | USB / USB / - |
| Aufbauart/Montage | |
| Einbaulage | senkrecht |
| maximal zulässiger Neigungswinkel ohne Fremdbelüftung | 35° |
| Prozessor | |
| Prozessortyp | RISC 32 bit, 200 MHz |
| Speicher | |
| Art des Speichers | Flash / RAM |
| nutzbarer Speicher für Anwenderdaten | 2 048 kbyte |
| Uhrzeit | |
| Uhr | |
| ● Typ | Hardwareuhr, synchronisierbar, ungepuffert |
| ● gepuffert | Nein |
| ● synchronisierbar | Ja |
| Schnittstellen | |
| Schnittstellen/Bustyp | RS 232 optional, 1x RS 422, 1x RS 485, 1x Ethernet (RJ45) (max. 12 Mbit/s) |
| Anzahl Schnittstellen Industrial Ethernet | 1 |
| Anzahl Schnittstellen RS 485 | 1 |
| Anzahl Schnittstellen RS 422 | 1 |
| Anzahl Schnittstellen USB | 1; bis max. 1 GB |
| PC-Card-Slot | Nein |
| CF-Card-Slot | Nein |
| Multimedia Card-/SD-Card-Slot | 1x Multimedia Card-Slot, bis max. 128 MB |
| Schutzart und Schutzklasse | |
| IP (frontseitig) | IP65 |
| IP (rückseitig) | IP20 |
| NEMA (frontseitig) | NEMA 4, NEMA 4x, NEMA 12 (im eingebauten Zustand) |
| Normen, Zulassungen, Zertifikate | |
| Eignungsnachweis | CE, GL, ABS, BV, DNV, LRS, PRS, FM Class I Div. 2, UL, CSA, cULus, EX-Zone 2/22, Gost-R, C-TICK, NEMA 4, NEMA 4x, NEMA 12 |
| cULus | Ja |
| EAC (ehemals Gost-R) | Ja |
| Einsatz im explosionsgefährdeten Bereich | |
| ● ATEX Zone 2 | Ja |
| ● ATEX Zone 22 | Ja |
| ● FM Class I Division 2 | Ja |
| Schiffbau-Zulassung | |
| ● Germanischer Lloyd (GL) | Ja |
| ● American Bureau of Shipping (ABS) | Ja |
| ● Bureau Veritas (BV) | Ja |
| ● Det Norske Veritas (DNV) | Ja |
| ● Lloyds Register of Shipping (LRS) | Ja |
| ● Polski Rejestr Statkow (PRS) | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur bei Lagerung/Transport | |
| ● min. | -20 °C |
| ● max. | 60 °C |
| Relative Luftfeuchte | |
| ● Betrieb, max. | 90 % |
| Betriebssysteme | |
| vorinstalliertes Betriebssystem | Windows CE |
| Projektierung | |
| Meldungsanzeige | Ja |
| Meldesystem (inkl. Puffer und Quittierung) | Ja |
| Prozesswertdarstellung (Ausgabe) | Ja |
| Prozesswertvorgabe (Eingabe) möglich | Ja |
| Rezeptverwaltung | Ja |
| Projektierungs-Software | |
| ● Projektierungstool | WinCC flexible Compact ab Version 2005 (separat zu beziehen) |
| Sprachen | |
| Onlinesprachen | |
| ● Anzahl der Online/Runtime-Sprachen | 16 |
| Projektsprachen | |
| ● Sprachen pro Projekt | 32 |
| Funktionalität unter WinCC (TIA Portal) | |
| Bibliotheken | Ja |
| Aufgabenplaner | Ja |
| Hilfesystem | Ja |
| ● Anzahl Zeichen pro Infotext | 70 |
| Meldesystem | |
| ● Anzahl Meldeklassen | 32 |
| ● Anzahl Meldungen | 2 000 |
| ● Bit-Meldungen | Ja |
| — Anzahl Bit-Meldungen | 2 000 |
| ● Analog-Meldungen | Ja |
| — Anzahl Analog-Meldungen | 2 000 |
| ● CPU-Meldungen | Nein |
| ● Systemmeldungen HMI | Ja |
| ● Systemmeldungen SPS | Ja |
| ● Systemmeldungen weitere (SIMATIC S7, Sinumerik, Simotion, ...) | Nein |
| ● Zeilen | 1 |
| ● Anzahl Zeichen pro Meldung | 80 |
| ● Anzahl Prozesswerte pro Meldung | 8 |
| ● Quittiergruppen | |
| — Anzahl Quittiergruppen | 99 |
| ● Meldeindikator | Ja |
| ● akustisches Feedback | Nein |
| ● Erst-/Letztwert | Ja |
| Rezeptverwaltung | |
| ● Anzahl Rezepturen | 100 |
| ● Datensätze pro Rezeptur | 200 |
| ● Einträge pro Datensatz | 200 |
| ● Rezepturspeicher | 32 kbyte integrierter Flash, erweiterbar |
| Variablen | |
| ● Anzahl Variablen pro Gerät | 1 000 |
| ● Anzahl Variablen pro Bild | 50 |
| ● Anzahl Variablen | 1 000 |
| ● Initialwerte | 1 000 |
| ● Typ Date & Time | 1 000 |
| ● Grenzwerte | Ja |
| ● Multiplexen | Ja |
| ● Strukturen | Nein |
| Bilder | |
| ● Anzahl projektierbarer Bilder | 500 |
| ● Vorlagen | Ja |
| ● Startbild projektierbar | Ja |
| ● Bildanwahl über SPS | Ja |
| ● Übergabe Bildnummer an SPS | Ja |
| Bildobjekte | |
| ● Textobjekte | 2 500 Textelemente |
| ● Anzahl E/A Felder pro Bild | 50 |
| ● Anzahl Datum/Uhrzeit Felder | 30 |
| ● Bildinhaltsverzeichnis | Nein |
| ● Rücksprung | Ja |
| ● Grafikobjekte | Bitmaps, Ikons, Ikon (bildschirmfüllend), Vektorgrafik |
| — Ikons | 500 |
| — Ikon (bildschirmfüllend) | 50 |
| Komplexe Bildobjekte | |
| ● Status/Steuern | bei SIMATIC S7 |
| ● dynamische Objekte | Diagramme, Balken, Schieber, Analoganzeige, unsichtbare Schaltflächen |
| — Anzahl Objekte pro Projekt | 500 |
| — Anzahl Kurvendiagramme pro Bild | 5 |
| ● Methoden | Trend |
| ● Balken | |
| — Anzahl Balken pro Bild | 5 |
| ● Schieberegler | |
| — Anzahl Schieber pro Bild | 0 |
| ● Zeigerinstrumente | |
| — Anzahl Analoganzeigen pro Bild | 0 |
| ● Grenzwertlinien | Ja |
| ● Anzahl alphanumerische Felder | 1 000 |
| — alphanumerische Felder pro Bild | 100 |
| ● Anzahl numerische Felder | 1 000 |
| — numerische Felder pro Bild | 100 |
| ● Anzahl Passwortfelder | 1 000 |
| ● Anzahl sichtbare Schalter pro Projekt | 1 000 |
| — sichtbare Schalter pro Bild | 100 |
| — unsichtbare Schalter pro Bild | 100 |
| ● Anzahl Zustandsschalter pro Projekt | 1 000 |
| — Anzahl Zustandsschalter pro Bild | 100 |
| ● Anzahl Wahlschalter pro Projekt | 1 000 |
| — Wahlschalter pro Bild | 100 |
| ● Anzahl Dekadenschalter pro Projekt | 0 |
| — Dekadenschalter pro Bild | 0 |
| ● Anzahl Meldeleuchte pro Projekt | 1 000 |
| — Meldeleuchte pro Bild | 100 |
| Attribute für dynamische Objekte | |
| ● Farbänderung | Ja |
| ● Bewegung X/Y | Ja |
| ● Ausblenden | Ja |
| ● Drehwinkel | Nein |
| Listen | |
| ● Anzahl Textlisten pro Projekt | 300 |
| ● Anzahl Textlisten pro Bild | 10 |
| ● Anzahl Einträge pro Textliste | 30 |
| ● Anzahl Grafiklisten pro Projekt | 100 |
| ● Anzahl Grafiklisten pro Bild | 10 |
| ● Anzahl Einträge pro Grafikliste | 30 |
| Security | |
| ● Anzahl Benutzergruppen | 50 |
| ● Anzahl Benutzerrechte | 32 |
| ● Passwort-Export/Import | Ja |
| Protokollierung über Drucker | |
| ● Protokollierung/Drucken | Meldungen, Report (Schichtprotokoll), Farbdruck, Hardcopy |
| Transfer (Upload/Download) | |
| ● Transfer der Projektierung | MPI/PROFIBUS DP, Ethernet, mittels externem Speichermedium, automatische Transfererkennung |
| Prozesskopplung | |
| ● Anschluss zur Steuerung | S5, S7-200, S7- 300/400, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Mitsubishi (FX), Telemecanique (ADJUST), Modicon (Modbus), weitere Fremdtreiber siehe Kapitel "Systemkopplungen" |
| ● S7-200 | Ja |
| — PPI (Punkt-zu-Punkt) | Ja |
| — PPI-Netz | Nein |
| — MPI | Ja |
| — PROFIBUS DP | Ja |
| ● S7-300/400 | Ja |
| — MPI | Ja |
| — PROFIBUS DP | Ja |
| — PROFINET | Nein |
| ● S5 | Ja |
| — seriell | Nein |
| — PROFIBUS DP | Ja |
| ● TI 505 | Nein |
| ● Allen Bradley (DF1) | Ja |
| ● Allen Bradley (DF485) | Nein |
| ● Mitsubishi (FX) | Ja |
| ● Telemecanique (ADJUST) | Ja |
| ● OMRON (Host Link) | Nein |
| ● Modicon (Modbus RTU) | Ja |
| Funktionen | |
| ● Tastenrepeat | Nein |
| ● TAB-Reihenfolge | Ja |
| ● Rechenfunktion | Ja |
| ● Animate | Ja |
| ● Menübaumeditor | Ja |
| ● Einheitenumschaltung | Nein |
| Servicetools/Projektierungshilfsmittel | |
| ● Putzbild | Ja |
| ● Touchkalibrierung | Ja |
| ● Backup/Restore manuell | Ja |
| ● Simulation | Ja |
| ● Geräteumschaltung | Ja |
| ● Delta-Transfer | Ja |
| ● Überwachungsfunktion für Batterie und Speicher | Ja |
| ● Trace (Bedienungsarchiv) | Nein |
| Erweiterbarkeit/Offenheit | |
| ● Open Platform Program | Ja |
| Peripherie/Optionen | |
| Peripherie | Drucker |
| SIMATIC HMI MM-Speicherkarte: Multi Media Card | Ja |
| Zusatz-Softwarekomponenten ladbar | Ja |
| Maße | |
| Breite der Gehäusefront | 243 mm |
| Höhe der Gehäusefront | 212,5 mm |
| Einbautiefe | 47 mm |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Panel startet nicht richtig oder hängt im Boot-Vorgang – was zuerst prüfen? | Typisch: 24-V-Versorgung stabil, Steckverbinder, und ob Speichermedien/Backup-Medien (MMC) korrekt sitzen. Bei wiederkehrendem Boot-Loop ist ein Ersatzgerät zum Gegencheck oft der schnellste Diagnoseschritt. |
| Touch reagiert nicht, Tasten funktionieren aber – was ist typisch? | Oft sind Touch-Front/Touch-Schicht (Alterung, Verschmutzung) oder Kalibrierung/Projektzustand betroffen. Wenn das Bedienkonzept stark auf Touch basiert, spart ein geprüfter Ersatz häufig Zeit gegenüber „Trial & Error“. |
| Tasten/LED-Funktion wirkt „tot“ – woran kann es liegen? | Das Panel hat 32 Funktionstasten (26 mit LEDs). Bei Ausfall: prüfen, ob die Tasten im Projekt korrekt belegt sind und ob das Gerät grundsätzlich betriebsbereit ist. Bei Hardwareverdacht ist Reparatur/Ersatz meist schneller als Feld-Rework. |
| Keine Verbindung zur SPS über MPI/PROFIBUS – was prüfen? | MPI/PROFIBUS läuft über RS485/RS422. Häufige Ursachen: Terminierung/Stecker, falsche Adresse/Baudrate, Busunterbrechung. Schnelltest: Panel isoliert an bekannter Bus-Strecke prüfen oder mit Ersatzpanel gegenprüfen. |
| Ethernet-Kommunikation geht nicht – was ist der erste Check? | Das Panel verfügt über ein Ethernet-Interface. Prüfen: Link/Port, IP-Einstellungen, Switch-Port und Projektzuordnung. Wenn unklar, ist ein funktionsgeprüfter Ersatz ein schneller „A/B-Test“. |
| Wann ist Reparatur/Austausch sinnvoll statt weiterer Fehlersuche? | Wenn Bedienbarkeit produktionskritisch ist oder Fehler wiederkehren, ist ein funktionsgeprüfter Ersatz oft die wirtschaftlichste Option – mit dem Shop-Signal bis zu 36 Monate Garantie/Gewährleistung als Risikoabsicherung. |
Wofür wird das 6AV6642-0DA01-1AX0 eingesetzt?
Für Bedienung/Visualisierung als SIMATIC OP 177B PN/DP mit Touch + Tasten – besonders als 1:1-Ersatzteil in Bestandsanlagen.
Welche Displaydaten sind für den Ersatz relevant?
5,7" STN, 320×240, 256 Farben, Backlight-MTBF 50.000 h.
Welche Schnittstellen/Busse unterstützt das Panel?
MPI/PROFIBUS-DP (RS485/RS422) plus Ethernet-Interface; zusätzlich USB und Drucker-Interface.
Gibt es einen Speicherkartenslot?
Ja, Slot für MM-Card (MMC) – praktisch für Service/Transfer/Backup-Abläufe.
Warum ist „funktionsgeprüft + Garantie“ kaufentscheidend?
Weil HMI-Ausfälle häufig komplette Bedienbarkeit blockieren. EICHLER nennt funktionsgeprüft und bis zu 36 Monate Garantie/Gewährleistung – das macht schnelle Ersatzbeschaffung kalkulierbarer.
