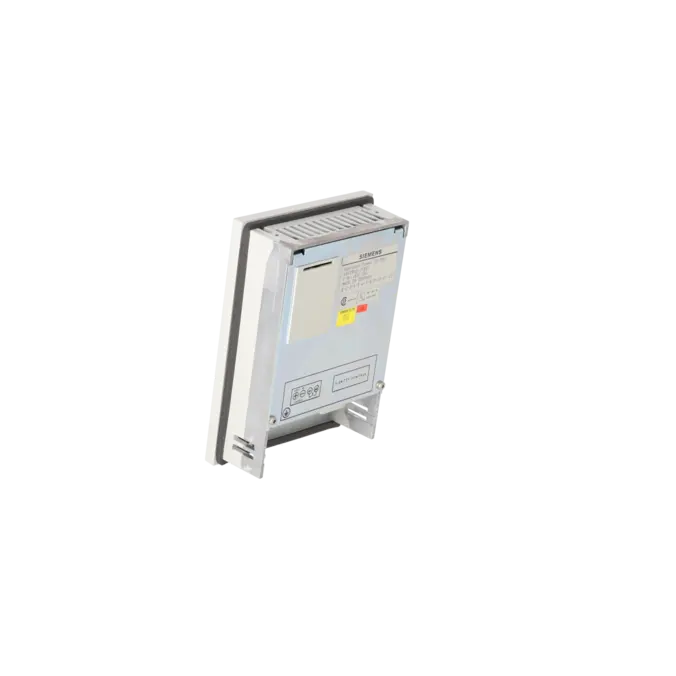

SIEMENS 6AV3505-1FB01

Was ist 6AV3505-1FB01 und wo wird es eingesetzt

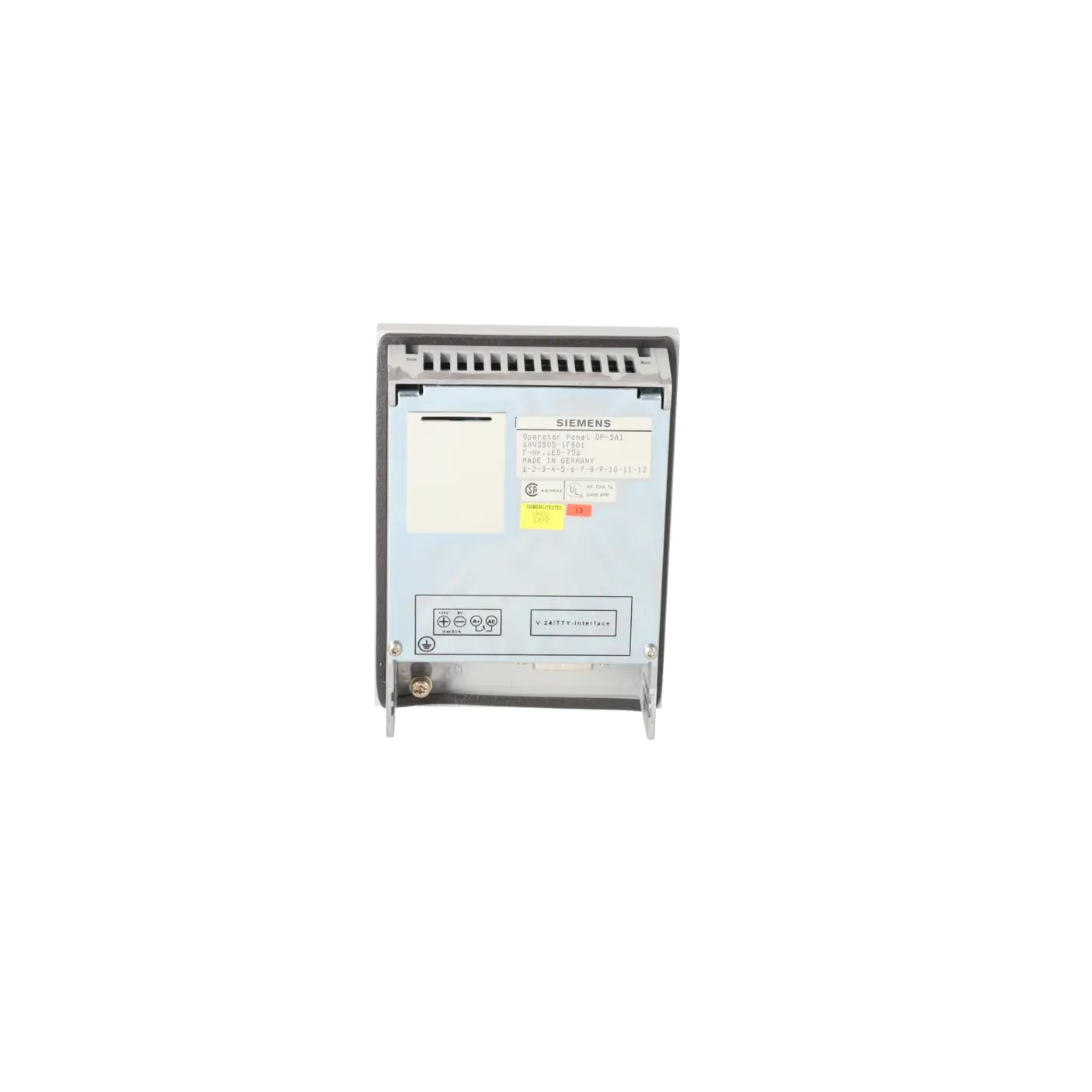

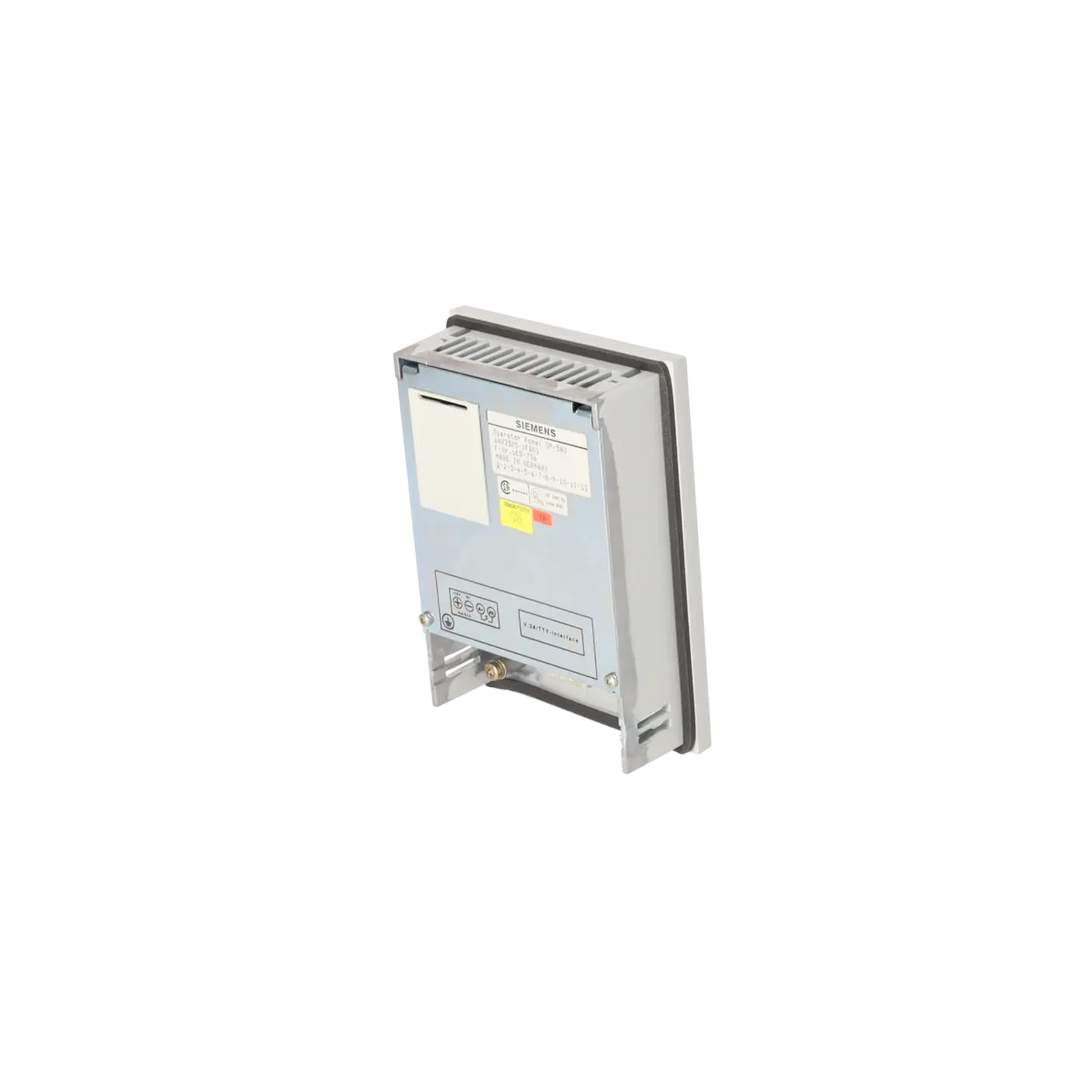

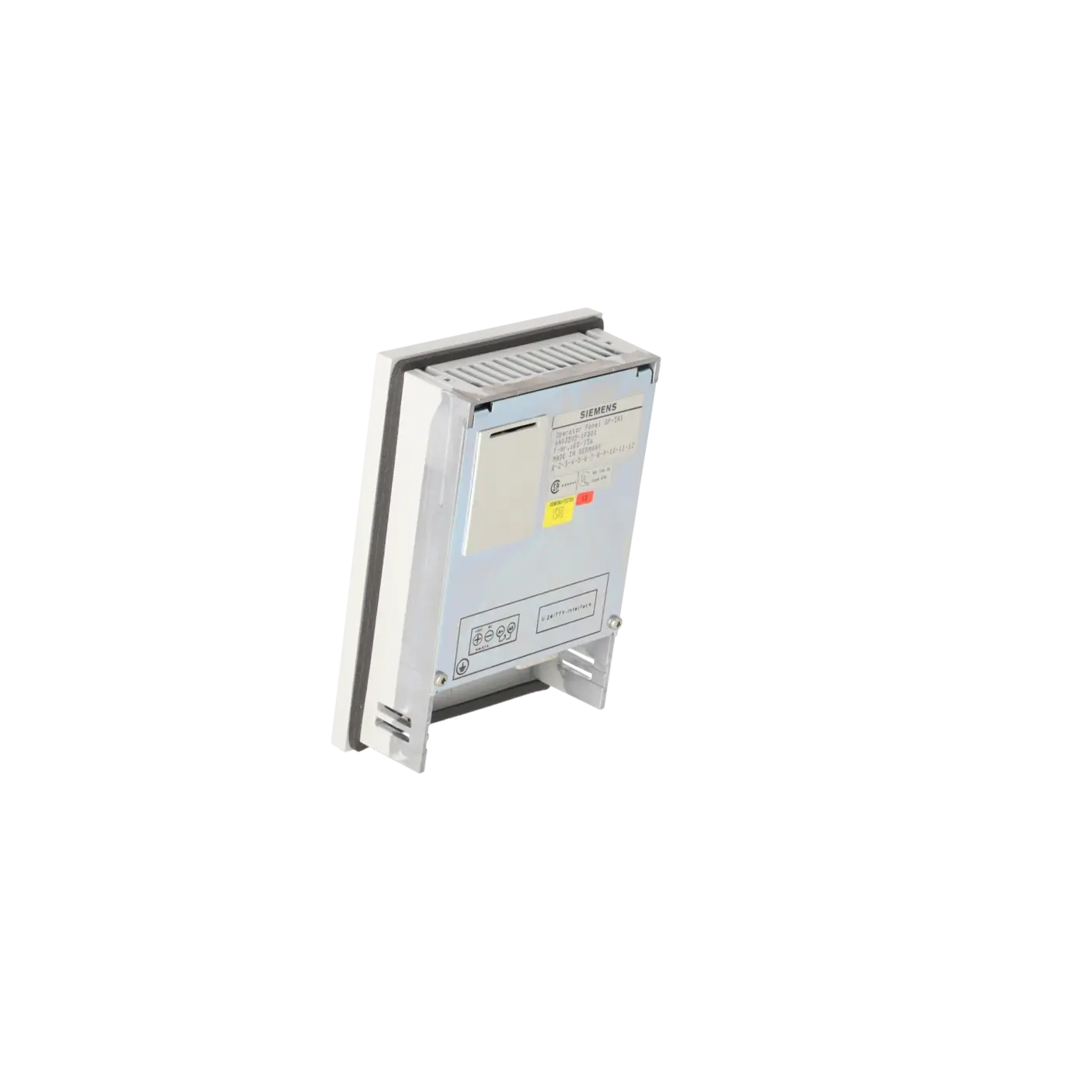

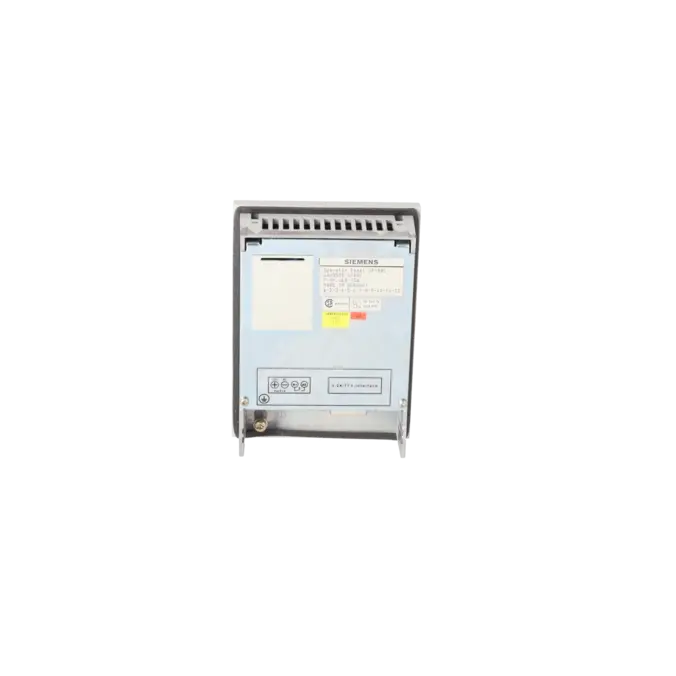

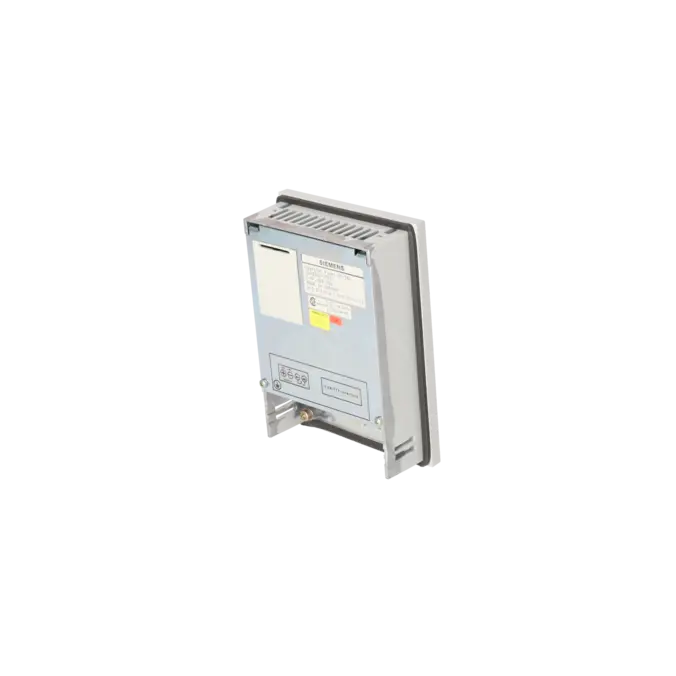

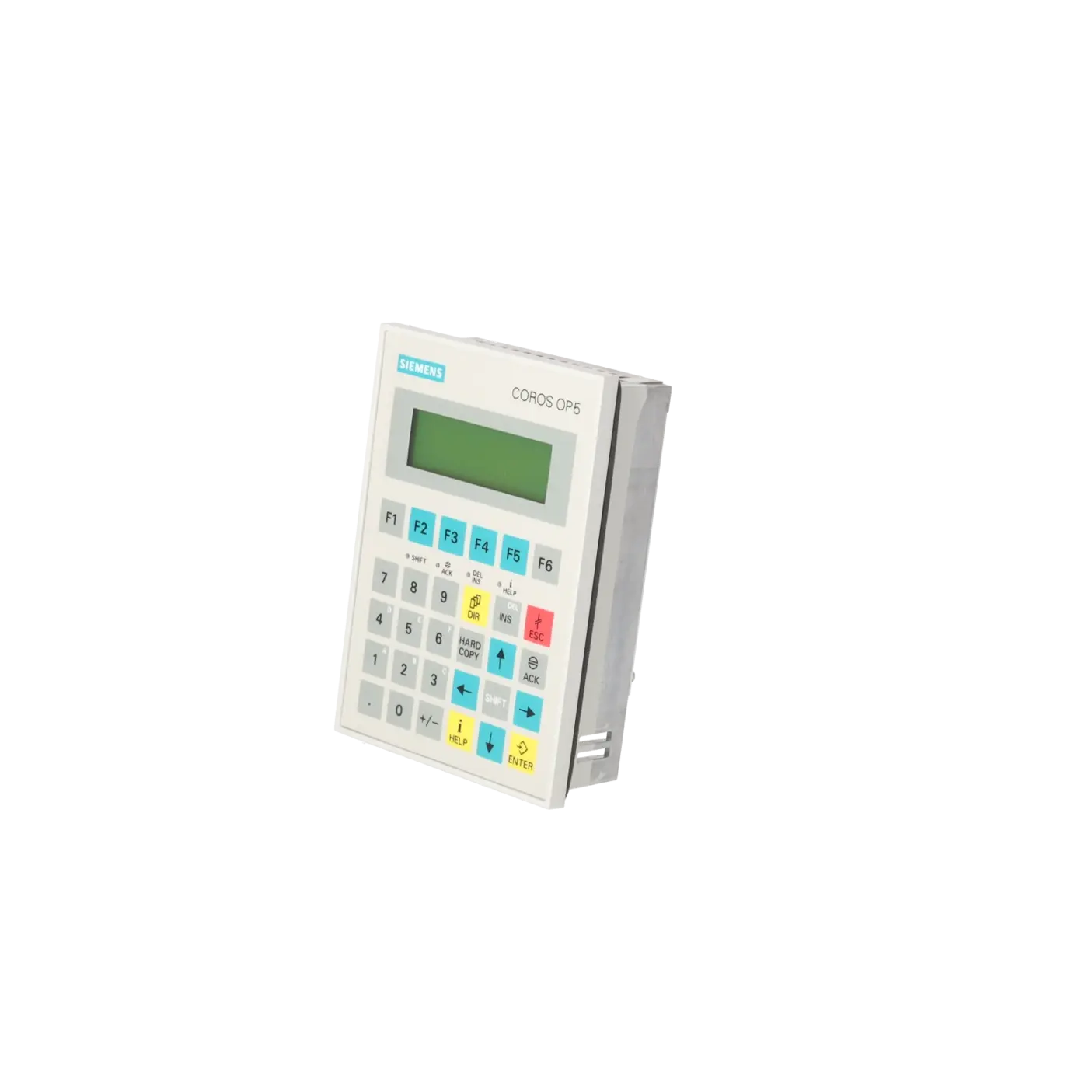

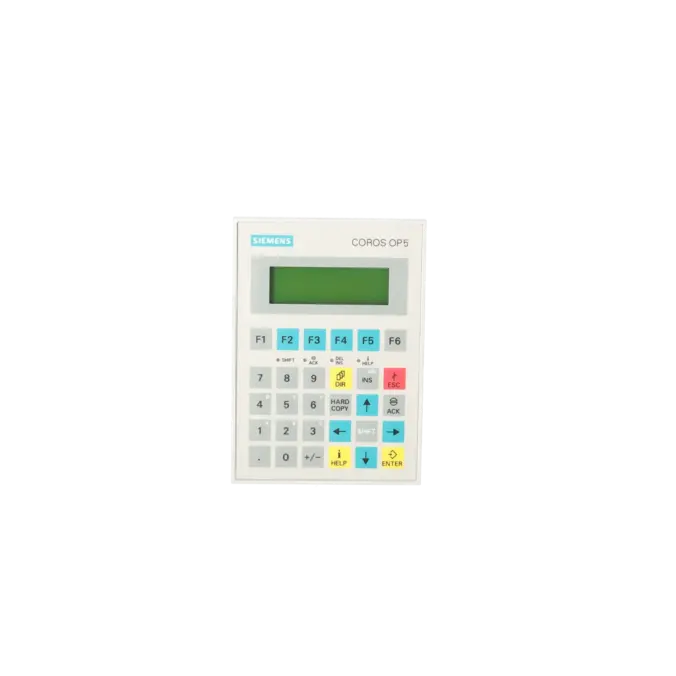

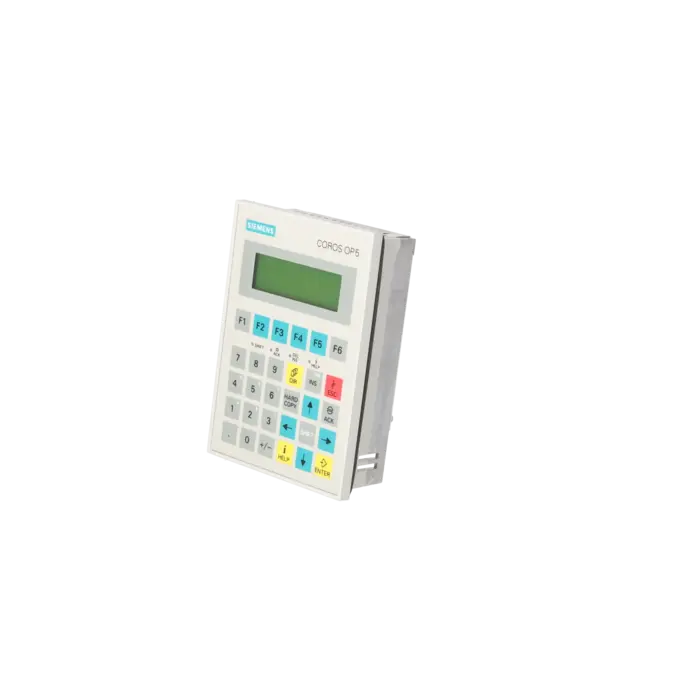

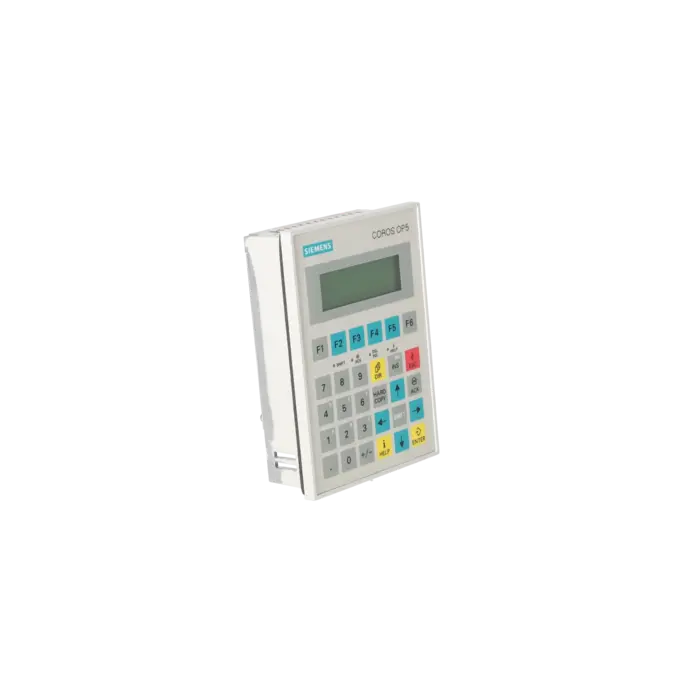

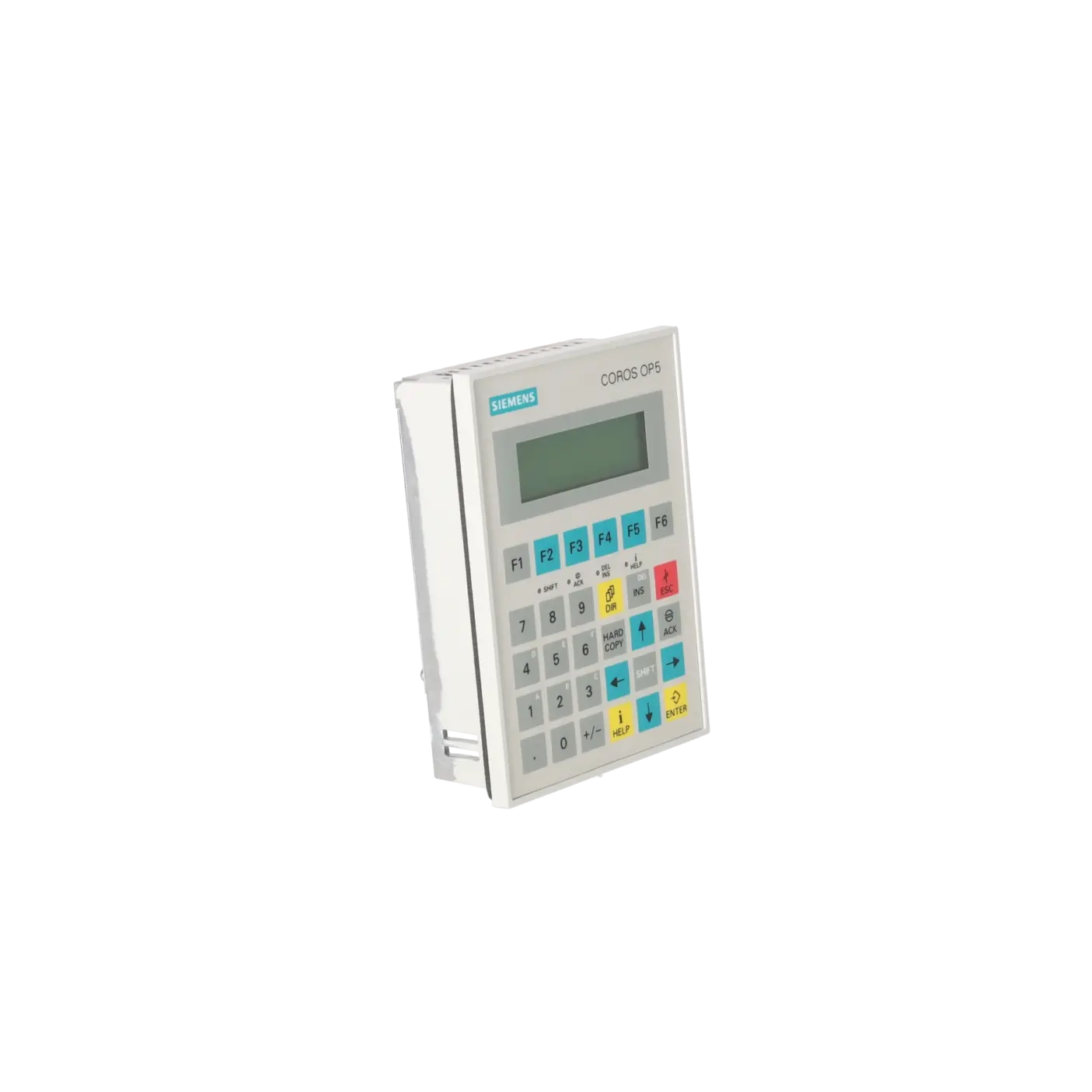

Die SIEMENS 6AV3505-1FB01 ist ein SIMATIC HMI Operator Panel OP5/A1 mit zeilenorientiertem LCD-Display. Das Gerät dient dazu, Betriebszustände, aktuelle Prozesswerte und Störungen einer angekoppelten Steuerung anzuzeigen und zugleich Eingaben vom Bediener an die Steuerung zu übergeben. Siemens beschreibt das OP5 als Bediengerät für den Einbau in Schaltschränke und Bedienpulte; zusätzlich kann ein Drucker für die Protokollierung angebunden werden. In der Praxis findet sich dieses Panel vor allem in Bestandsanlagen mit klassischer, tastaturbasierter Maschinenbedienung, bei denen ein vorhandenes OP5/A1 identisch ersetzt, repariert oder zur Reduzierung von Stillstandszeiten kurzfristig beschafft werden muss.

Überblick über die wichtigsten technischen Daten und was diese bedeuten

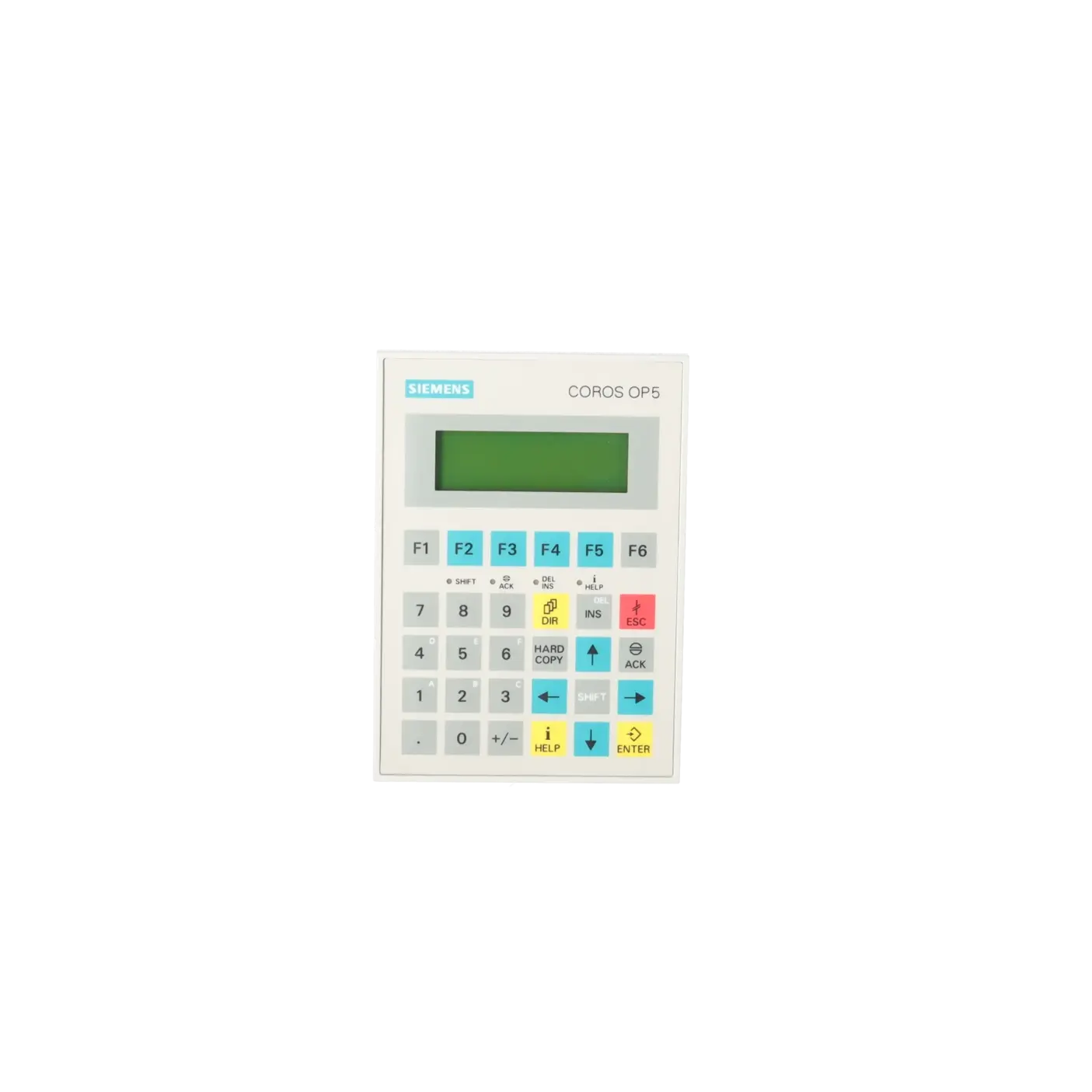

Für die technische Einordnung sind vor allem diese Werte relevant: Das OP5/A1 arbeitet mit 4 Zeilen à 20 Zeichen bei 5 mm Zeichenhöhe, besitzt 1 x TTY/V.24 zur Kommunikation, benötigt 24 V DC Versorgungsspannung bei zulässigen 18 bis 30 V DC und liegt bei einer typischen Stromaufnahme von 180 mA. Das Gehäuse misst 120 x 168 x 48 mm, der Einbauausschnitt 112 x 160 mm, die Schutzart beträgt IP65 frontseitig und IP20 rückseitig, das Gewicht liegt bei rund 0,8 kg. Die Folientastatur bietet 24 Systemtasten, 6 Funktionstasten und 4 Softkeys. Für Instandhalter bedeutet das: kompakte Einbaumaße, robuste Front für den Schaltschrank und eine klassische serielle Anbindung für Altanlagen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Beim Produktstatus ist die Situation klar: EICHLER führt für die 6AV3505-1FB01 einen Produktstatus EOP mit Datum 2000-04-01. Siemens kennzeichnet das Modell außerdem als abgekündigt beziehungsweise am Ende des Produktlebenszyklus. Für Neuanwendungen verweist Siemens auf das OP7. Das spricht dafür, dass die 6AV3505-1FB01 heute vor allem ein Thema für Obsoleszenzmanagement, Ersatzteilversorgung und Anlagenverfügbarkeit ist. Eine offiziell bestätigte 1:1-Ersatzkompatibilität des OP7 als direkter Drop-in-Nachfolger war in den ausgewerteten Siemens-Quellen nicht ersichtlich; deshalb sollte eine Migration immer anhand von Einbaumaß, Schnittstelle, Projektierung und Kommunikationsumgebung geprüft werden.

Die verfügbaren Eichler Leistungen und wann sie relevant sind

Für Betreiber von Bestandsanlagen sind die bei EICHLER verfügbaren Leistungen besonders wertvoll, weil sie verschiedene Beschaffungssituationen abdecken. Reparatur ist die passende Option, wenn die vorhandene Baugruppe wegen Projektstand, Verdrahtung oder Anlagenfreigabe erhalten bleiben soll. Laut Produktseite umfasst sie technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Austausch ist stark, wenn ein Anlagenstillstand schnell beendet werden muss. Gebraucht unterstützt wirtschaftliche Ersatzteilstrategien, Neu ist sinnvoll, wenn ein unbenutztes Gerät gefordert ist. Für alle vier Leistungsarten sind auf der Artikelseite kurze Lieferzeiten von 1–3 Tagen hinterlegt. Das hilft, die Funktionsfähigkeit auch in obsoleten HMI-Umgebungen planbar abzusichern.

Welche Software brauche ich für 6AV3505-1FB01?

Für die Projektierung nennt das Siemens-Gerätehandbuch ProTool/Lite. Die Projektierung wird auf einem PC oder PG erstellt und anschließend zum OP übertragen. Für Instandhaltung und Retrofit ist das wichtig, weil ohne passende Altprojektierung oder zumindest kompatible Transferumgebung ein schneller Geräteaustausch deutlich aufwendiger wird. ProTool/Lite ist damit die zentrale Grundlage, wenn ein OP5/A1 neu geladen, nach Reparatur wieder in Betrieb genommen oder auf ein Ersatzgerät übertragen werden soll.

Ist 6AV3505-1FB01 noch verfügbar oder nur noch als Altteil?

Aus Herstellersicht ist das Gerät abgekündigt und im Ende-des-Produktlebenszyklus. Gleichzeitig zeigt die EICHLER-Artikelseite, dass das Modell weiterhin über Reparatur, Austausch, Gebraucht und Neu beschafft beziehungsweise instandgesetzt werden kann. Für Einkauf und Instandhaltung bedeutet das: Die Versorgung läuft heute typischerweise nicht mehr über reguläre Hersteller-Neuproduktion, sondern über spezialisierte Service- und Ersatzteilkanäle.

Ist OP7 ein direkter Ersatz für 6AV3505-1FB01?

Siemens verweist für Neuanwendungen auf das OP7. Das ist jedoch nicht automatisch gleichbedeutend mit einer bestätigten 1:1-Austauschbarkeit in bestehenden Maschinen. Vor einer Umstellung sollten deshalb Einbauausschnitt, Schnittstelle, Verdrahtung, Projektierung und PLC-Kommunikation geprüft werden. Für Bestandsanlagen ist das entscheidend, weil ein nomineller Nachfolger ohne saubere Migrationsprüfung zusätzliche Stillstandszeit verursachen kann. Diese Einschätzung ist eine Ableitung aus den Siemens-Hinweisen zum Lifecycle und zur Empfehlung für Neuanwendungen.

Welche Spannungsversorgung braucht das OP5/A1?

Das OP5/A1 benötigt 24 V DC und erlaubt einen Spannungsbereich von 18 bis 30 V DC. Die typische Stromaufnahme des OP5 liegt bei 180 mA, maximal bei 250 mA. Für die Fehlersuche ist dieser Punkt wichtig, weil Unterspannung oder instabile 24-V-Versorgung zu Fehlfunktionen führen können. Im Schaltschrank sollte außerdem der Masseanschluss korrekt ausgeführt sein.

Wie komme ich in den Transfermodus, wenn schon ein Projekt im Gerät ist?

Siemens beschreibt zwei Wege: Wenn die Projektierung das Standardbild enthält, erfolgt der Wechsel über System → Betrieb → Transfer. Ist dieses Bild nicht verfügbar, kann der Transfermodus beim Einschalten erzwungen werden. Siemens nennt dafür ESC + Cursor rechts + Cursor unten. Dabei wird der Projektierungsspeicher gelöscht und das Gerät wechselt auf Ready for Transfer. Vor diesem Schritt sollte deshalb klar sein, dass die passende Projektierung für die Wiederbeladung verfügbar ist.

Wann lohnt sich bei 6AV3505-1FB01 eher Reparatur und wann eher Austausch?

Reparatur lohnt sich vor allem dann, wenn die vorhandene Einbausituation, die bestehende Projektierung und die Freigabe der Maschine möglichst unverändert bleiben sollen. Auf der EICHLER-Seite ist die Reparatur mit technischer Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monaten Garantie beschrieben. Austausch ist meist die bessere Wahl, wenn die Anlage schnell wieder laufen muss und die Ausfallzeit Vorrang vor dem Erhalt genau dieses Einzelgeräts hat. In beiden Fällen ist der Nutzen hoch, weil das Produkt offiziell obsolet ist und klassische Herstellerpfade begrenzt sind.
