SIEMENS 6EP1333-1LB00
- EICHLER-Art.Nr.: K0251977
- EAN: 4025515152989
- UPC: 040892913439
Produktbeschreibung

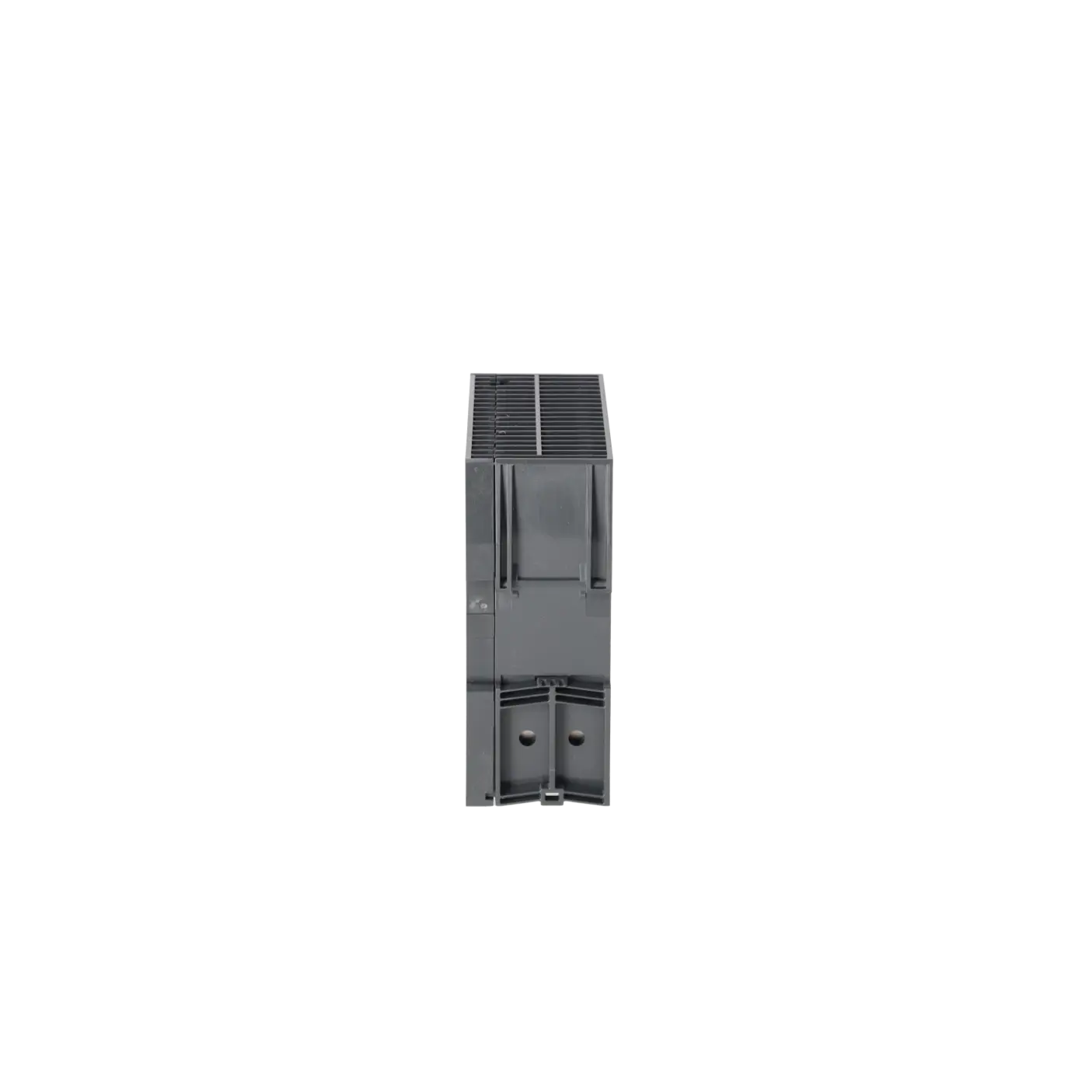

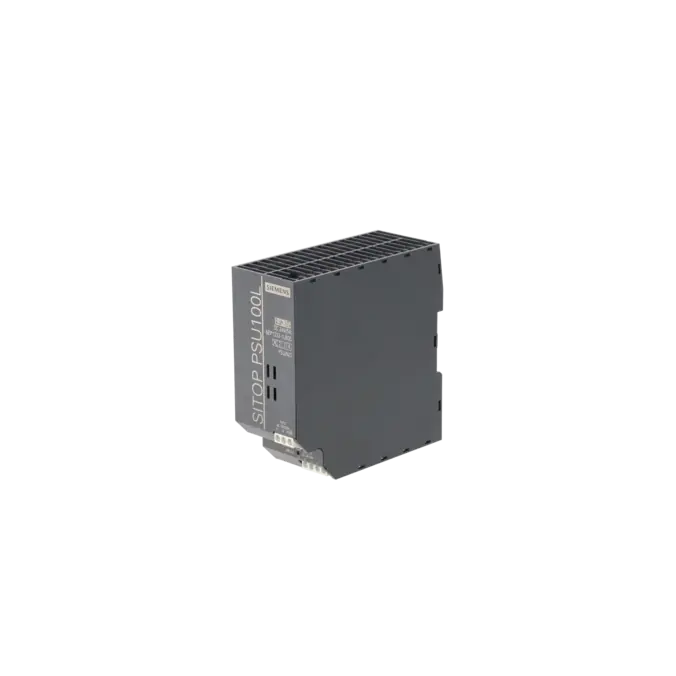

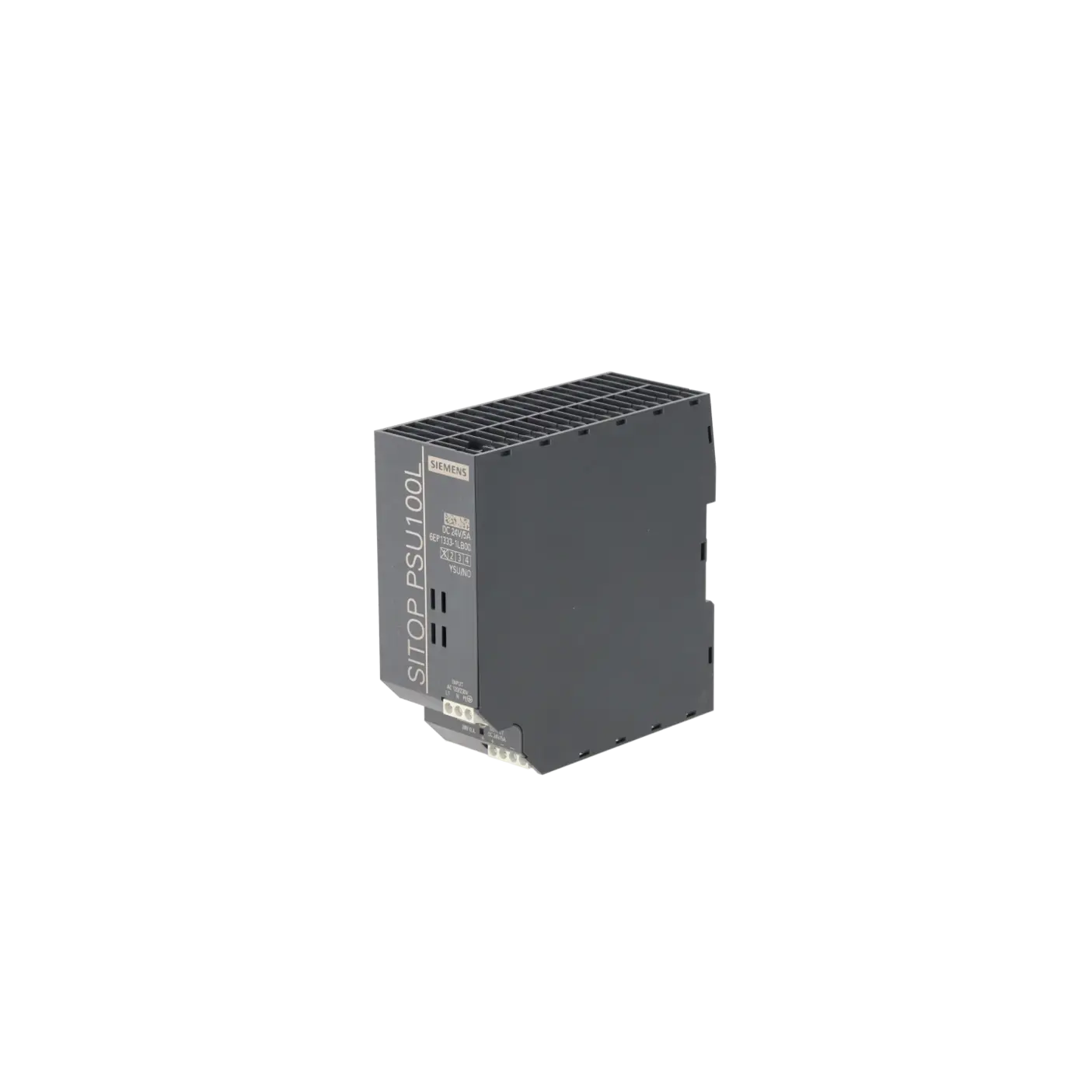

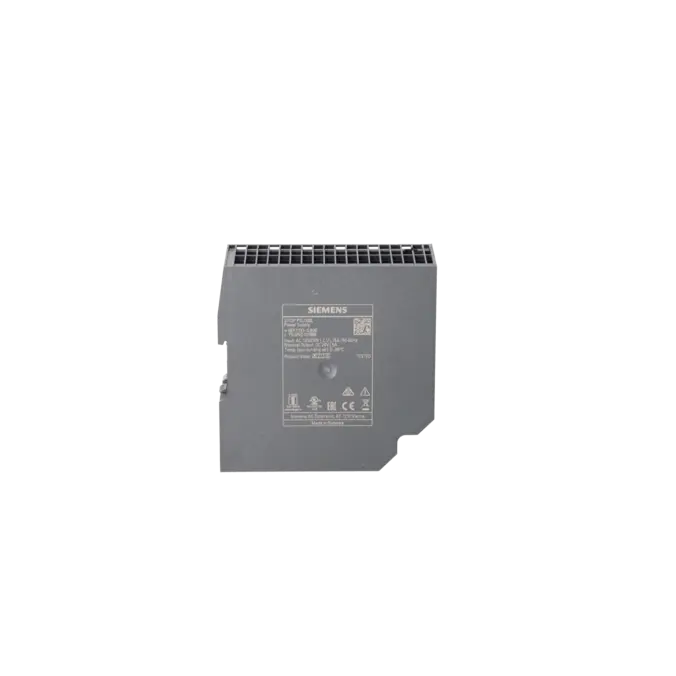

SITOP PSU100L 24 V/5 A GEREGELTE STROMVERSORGUNG EINGANG: AC 120/230 V AUSGANG: DC 24 V/5 A
Leistungen für SIEMENS 6EP1333-1LB00
Reparatur
von 87,55 €
bis 133,90 €
Austausch
Gebraucht
Neu
SIEMENS |
6EP1333-1LB00 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: N | ||
| Nettogewicht pro ME | 0.4 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4025515152989 | ||
| UPC | 040892913439 | ||
| Statistische Warennummer | 85044083 | ||
| Listenkennzeichen (LKZ) | KT10-PH | ||
| Fabrikategruppe | 4219 | ||
| Ursprungsland | RO | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20060801 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-04-90-02 | |
| eClass | 6.0 | 27-04-90-02 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC002540 | |
| ETIM | 5 | EC002540 | |
Was ist 6EP1333-1LB00 und wo wird es eingesetzt
6EP1333-1LB00 ist eine geregelte SIEMENS SITOP PSU100L Stromversorgung für industrielle Automatisierungs- und HMI-Umgebungen. Das Netzteil stellt eine stabilisierte 24-V-DC-Ausgangsspannung mit 5 A bereit und wird typischerweise in Schaltschränken eingesetzt, wenn Bediengeräte, Steuerungskomponenten, Sensorik oder weitere 24-V-Verbraucher zuverlässig versorgt werden müssen. Die Baugruppe gehört zur SITOP-lite beziehungsweise PSU100L-Familie und ist für grundlegende industrielle Anwendungen ausgelegt. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer besonders wichtig, weil bei Netzteilen die elektrische Leistung, die Eingangsspannung, die Anschlusstechnik und die Einbausituation exakt zum vorhandenen Schaltschrank passen müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die Stromversorgung 6EP1333-1LB00 arbeitet eingangsseitig mit 1-phasiger AC-Versorgung und ist für 120 V beziehungsweise 230 V vorgesehen, wobei die Versorgungsspannung am Gerät über einen Umschalter eingestellt wird. Ausgangsseitig liefert das Netzteil 24 V DC bei 5 A mit einer typischen Wirkleistung von 120 W. Die Ausgangsspannung ist über ein Potentiometer im Bereich von 22,8 V bis 26,4 V einstellbar, was bei Spannungsabfall in Leitungen oder bei empfindlichen Verbrauchern relevant sein kann. Die grüne Anzeige für 24 V O.K. unterstützt die schnelle Sichtprüfung im Schaltschrank. Kurzschlussfestigkeit, Überspannungsschutz, IP20, Schraubanschluss und Hutschienenmontage sind wichtige Punkte für Austausch, Fehlersuche und mechanische Passfähigkeit.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6EP1333-1LB00 ist der Life-Cycle-Status P.M400: Ankündigung Produktauslauf mit Wirksamkeit seit 01.10.2025 dokumentiert. Damit gewinnt die Beschaffung für Betreiber an strategischer Bedeutung, weil sich der Artikel in einer späteren Produktphase befindet und der langfristige Weiterbetrieb bestehender Anlagen geplant werden sollte. Als Nachfolger ist 6EP3333-3SB00-0AX0 aus der SITOP PSU4200-Familie benannt. Vor einer Umrüstung sollte dennoch geprüft werden, ob mechanische Abmessungen, Anschlusstechnik, Klemmenbelegung, Einbauraum und thermische Bedingungen zur bestehenden Anlage passen. Bei abgekündigten Stromversorgungen sind Reparaturfähigkeit, Austauschgerät, Bevorratung und Life Cycle Management besonders relevant, um ungeplante Stillstände und Beschaffungsrisiken zu reduzieren.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Für 6EP1333-1LB00 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn das Netzteil elektrisch instandsetzbar ist und die bestehende Anlage ohne sofortige Umrüstung weiterbetrieben werden soll. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine kurzfristige Wiederinbetriebnahme erforderlich ist. Für Einkauf und Instandhaltungsplanung unterstützt eine strukturierte Bewertung von Produktstatus, Nachfolger, Bestand und Bevorratung dabei, die Versorgung abgekündigter SITOP-PSU100L-Baugruppen planbarer zu machen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Verkauf und Austausch.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Technische Produktübersichtsseite | https://i.siemens.com/1P6EP1333-1LB00 |
| Eingang | |
| Form des Stromnetzwerks | 1-phasig AC |
| Versorgungsspannung bei AC | Einstellung durch Umschalter am Gerät |
| Versorgungsspannung | 120 V/230 V |
| Eingangsspannung 1 bei AC | 93 ... 132 V |
| Eingangsspannung 2 bei AC | 187 ... 264 V |
| Weitbereichseingang | Nein |
| Überlastfähigkeit bei Überspannung | 2,3 x Ue Nenn, 1,3 ms |
| Überbrückungszeit bei Nennwert des Ausgangsstroms bei Netzausfall minimal | 20 ms |
| Betriebsbedingung der Netzausfallüberbrückung | bei Ue = 93/187 V |
| Netzfrequenz | 50/60 Hz |
| Netzfrequenz | 47 ... 63 Hz |
| Eingangsstrom | |
| ● bei Nennwert der Eingangsspannung 120 V | 2,1 A |
| ● bei Nennwert der Eingangsspannung 230 V | 1,15 A |
| Strombegrenzung des Einschaltstroms bei 25 °C maximal | 32 A |
| Dauer der Einschaltstrombegrenzung bei 25 °C | |
| ● typisch | 3 ms |
| I2t-Wert maximal | 0,8 A²·s |
| Ausführung der Absicherung | T 3,15 A/250 V (nicht zugänglich) |
| Ausführung der Absicherung in der Netzzuleitung | empfohlener LS-Schalter: ab 6 A Charakteristik C |
| Ausgang | |
| Kurvenform der Spannung am Ausgang | geregelte, potentialfreie Gleichspannung |
| Ausgangsspannung bei DC Nennwert | 24 V |
| Ausgangsspannung | |
| ● am Ausgang 1 bei DC Nennwert | 24 V |
| Ausgangsspannung ist einstellbar | Ja; über Potentiometer |
| einstellbare Ausgangsspannung | 22,8 ... 26,4 V |
| relative Gesamttoleranz der Spannung | 3 % |
| relative Regelgenauigkeit der Ausgangsspannung | |
| ● bei langsamer Schwankung der Eingangsspannung | 0,1 % |
| ● bei langsamer Schwankung der ohmschen Last | 0,5 % |
| Restwelligkeit | |
| ● maximal | 150 mV |
| ● typisch | 50 mV |
| Spannungsspitze | |
| ● maximal | 240 mV |
| ● typisch | 150 mV |
| Ausführung der Anzeige für Normalbetrieb | LED grün für 24 V O.K. |
| Verhalten der Ausgangsspannung bei Einschalten | Überschwingen von Ua ca. 4 % |
| Ansprechverzögerungszeit maximal | 1,5 s |
| Spannungsanstiegszeit der Ausgangsspannung | |
| ● typisch | 130 ms |
| Ausgangsstrom | |
| ● Nennwert | 5 A |
| ● Bemessungsbereich | 0 ... 5 A; +45 ... +60 °C: Derating 2%/K |
| abgegebene Wirkleistung typisch | 120 W |
| Parallelschalten von Betriebsmitteln | Ja |
| Anzahl der parallelgeschalteten Betriebsmittel zur Leistungserhöhung | 2 |
| Wirkungsgrad | |
| Wirkungsgrad [%] | 86 % |
| Verlustleistung [W] | |
| ● bei Nennwert der Ausgangsspannung bei Nennwert des Ausgangsstroms typisch | 17 W |
| Regelung | |
| relative Regelgenauigkeit der Ausgangsspannung bei schneller Schwankung der Eingangsspannung um +/- 15 % typisch | 0,3 % |
| relative Regelgenauigkeit der Ausgangsspannung bei Lastsprung der ohmschen Last 10/90/10 % typisch | 2 % |
| Ausregelzeit | |
| ● bei Lastsprung 10 % auf 90 % typisch | 0,4 ms |
| ● bei Lastsprung 90 % auf 10 % typisch | 0,4 ms |
| Schutz und Überwachung | |
| Ausführung des Überspannungsschutzes | < 33 V |
| Eigenschaft des Ausgangs kurzschlussfest | Ja |
| Ausführung des Kurzschlussschutzes | Konstantstromkennlinie |
| ● typisch | 5,25 A |
| Dauerkurzschlussstrom Effektivwert | |
| ● typisch | 8 A |
| Sicherheit | |
| Potenzialtrennung zwischen Eingang und Ausgang | Ja |
| Potenzialtrennung | Ausgangsspannung: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7) |
| Betriebsmittelschutzklasse | Klasse I |
| Ableitstrom | |
| ● maximal | 3,5 mA |
| ● typisch | 0,4 mA |
| Schutzart IP | IP20 |
| EMV | |
| Norm | |
| ● für Störaussendung | EN 55022 Klasse A |
| ● für Netzoberwellenbegrenzung | - |
| ● für Störfestigkeit | EN 61000-6-2 |
| Normen, Spezifikationen, Zulassungen | |
| Eignungsnachweis | |
| ● CE-Kennzeichnung | Ja |
| ● UL-Zulassung | Ja; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 |
| ● UKCA-Kennzeichnung | Ja |
| ● EAC-Zulassung | Ja |
| ● NEC Class 2 | Nein |
| Art der Zertifizierung | |
| ● BIS | Ja; R-41183539 |
| ● CB-Zertifikat | Ja |
| MTBF bei 40 °C | 3 076 166 h |
| Normen, Spezifikationen, Zulassungen Gefährliche Umgebungen | |
| Eignungsnachweis | |
| ● IECEx | Nein |
| ● ATEX | Nein |
| ● ULhazloc-Zulassung | Nein |
| ● FM-Zulassung | Nein |
| Normen, Spezifikationen, Zulassungen Schiffklassifikation | |
| Schiffbau-Zulassung | Nein |
| Schiffklassifikationsgesellschaft | |
| ● American Bureau of Shipping Europe Ltd. (ABS) | Nein |
| ● Bureau Veritas (BV) | Nein |
| ● Det Norske Veritas (DNV) | Nein |
| ● Lloyds Register of Shipping (LRS) | Nein |
| Normen, Spezifikationen, Zulassungen Umweltproduktdeklaration | |
| Umweltproduktdeklaration | Ja |
| Treibhauspotential [CO2 eq] | |
| ● gesamt | 474,3 kg |
| ● während Herstellung | 12,9 kg |
| ● während Betrieb | 460,8 kg |
| ● nach End of Life | 0,37 kg |
| Umgebungsbedingungen | |
| Umgebungstemperatur | |
| ● während Betrieb | 0 ... 60 °C; bei natürlicher Konvektion (Eigenkonvektion) |
| ● während Transport | -40 ... +85 °C |
| ● während Lagerung | -40 ... +85 °C |
| Umweltkategorie gemäß IEC 60721 | Klimaklasse 3K3, 5 ... 95% ohne Betauung |
| Anschlusstechnik | |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| ● am Eingang | L, N, PE: je 1 Schraubklemme für 0,5 ... 2,5 mm² ein-/feindrähtig |
| ● am Ausgang | +, -: je 2 Schraubklemmen für 0,5 ... 2,5 mm² |
| ● für Hilfskontakte | - |
| Mechanische Daten | |
| Breite × Höhe × Tiefe des Gehäuses | 50 × 125 × 120 mm |
| Einbaubreite × Einbauhöhe | 50 mm × 225 mm |
| einzuhaltender Abstand | |
| ● oben | 50 mm |
| ● unten | 50 mm |
| ● links | 0 mm |
| ● rechts | 0 mm |
| Befestigungsart | auf Normprofilschiene EN 60715 35x7,5/15 aufschnappbar |
| ● Hutschienenmontage | Ja |
| ● S7-Profilschienenmontage | Nein |
| ● Wandmontage | Nein |
| anreihbares Gehäuse | Ja |
| Nettogewicht | 0,5 kg |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet bei 6EP1333-1LB00 die grüne 24-V-OK-LED nicht? | Zuerst sollte geprüft werden, ob die AC-Einspeisung an L, N und PE korrekt anliegt. Anschließend ist zu kontrollieren, ob der Spannungswahlschalter zur vorhandenen Netzspannung passt. Danach sollten Eingangssicherung, Leitungsschutz und Klemmenkontakt geprüft werden. Falls weiterhin keine Ausgangsspannung anliegt, ist ein interner Defekt des Netzteils einzugrenzen. |
| Warum bricht die 24-V-Ausgangsspannung bei 6EP1333-1LB00 unter Last ein? | Zuerst sollte die angeschlossene Last mit dem Nennstrom von 5 A abgeglichen werden. Anschließend sind Kurzschluss, Verdrahtungsfehler und zu hohe Einschaltströme nachgeschalteter Verbraucher zu prüfen. Danach sollte kontrolliert werden, ob die Umgebungstemperatur ein Derating erfordert. Bleibt die Spannung auch bei reduzierter Last instabil, kann ein Defekt der Ausgangsregelung vorliegen. |
| Warum startet ein HMI oder eine Steuerung trotz 6EP1333-1LB00 nicht korrekt? | Zuerst sollte die 24-V-Spannung nicht nur am Netzteil, sondern direkt am Verbraucher gemessen werden. Anschließend sind Leitungslänge, Spannungsabfall, Polarität und nachgeschaltete Sicherungen zu kontrollieren. Danach sollte geprüft werden, ob die Versorgung beim Einschalten durch weitere Verbraucher kurzzeitig überlastet wird. Zusätzlich ist die Klemmverbindung am Ausgang auf festen Sitz zu prüfen. |
| Warum wird 6EP1333-1LB00 im Schaltschrank ungewöhnlich warm? | Zuerst sollte geprüft werden, ob die Last dauerhaft im zulässigen Bereich liegt. Anschließend sind Umgebungstemperatur, Luftzirkulation und die erforderlichen Abstände oberhalb und unterhalb des Geräts zu kontrollieren. Danach sollte bewertet werden, ob benachbarte Baugruppen zusätzliche Wärme eintragen. Falls die Erwärmung bei geringer Last bestehen bleibt, ist eine Alterung oder ein interner Fehler möglich. |
| Warum ist die Ausgangsspannung von 6EP1333-1LB00 zu hoch oder zu niedrig? | Zuerst sollte die Ausgangsspannung mit einem geeigneten Messgerät direkt an den Ausgangsklemmen gemessen werden. Anschließend ist die Einstellung am Potentiometer im zulässigen Bereich von 22,8 V bis 26,4 V zu kontrollieren. Danach sollte die Messung unter realer Last wiederholt werden. Wenn die Spannung nicht stabil einstellbar bleibt, ist eine interne Regelungsstörung einzugrenzen. |
| Warum löst nach dem Austausch von 6EP1333-1LB00 die vorgeschaltete Sicherung aus? | Zuerst sollte die Verdrahtung der AC-Seite auf Kurzschluss, Verpolung und korrekten Schutzleiteranschluss geprüft werden. Anschließend ist zu kontrollieren, ob der Spannungswahlschalter zur Netzspannung passt. Danach sollte der vorgeschaltete Leitungsschutz mit dem Einschaltstromverhalten des Netzteils abgeglichen werden. Falls die Sicherung auch ohne Ausgangslast auslöst, spricht dies für einen geräteinternen Fehler. |
Kann 6EP1333-1LB00 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Stromversorgung elektrisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache wird eingegrenzt und die Instandsetzung kann bis auf Bauteilebene erfolgen. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Anschließend wird die Baugruppe im hauseigenen Testzentrum funktionsgeprüft. Garantie und Gewährleistung unterstützen die Planungssicherheit bei Reparatur und Weiterbetrieb.
Was tun, wenn 6EP1333-1LB00 nicht mehr verfügbar ist?
Bei eingeschränkter Verfügbarkeit sollte zuerst geprüft werden, ob kurzfristig ein passendes Austauschgerät, ein geprüftes Gebrauchtgerät oder eine Reparatur der vorhandenen Baugruppe möglich ist. Parallel sollte der benannte Nachfolger 6EP3333-3SB00-0AX0 technisch gegen die bestehende Einbausituation geprüft werden. Entscheidend sind nicht nur 24 V und 5 A, sondern auch Klemmentechnik, Einbaumaße, Verdrahtung, thermische Bedingungen und Anlagenfreigaben. Preis, Verfügbarkeit und Lieferzeit sollten tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Gibt es einen Nachfolger für 6EP1333-1LB00?
Ja, als Nachfolger ist 6EP3333-3SB00-0AX0 aus der SITOP PSU4200-Familie benannt. Der Nachfolger deckt die Grundfunktion einer stabilisierten 24-V-DC-Versorgung mit 5 A ab. Trotzdem sollte ein Wechsel nicht rein über die Ausgangsdaten entschieden werden. Für eine sichere Umrüstung sind Einbaubreite, Tiefe, Anschlussart, Klemmenbelegung, Absicherung, Temperaturbereich und vorhandene Schaltschrankreserven zu prüfen. Wenn ein direkter Austausch ohne Anlagenänderung kritisch ist, können Reparatur oder Austausch der bestehenden PSU100L-Baugruppe eine wirtschaftliche Übergangslösung sein.
Woran erkennt man einen Defekt an 6EP1333-1LB00?
Ein Defekt kann sich durch fehlende 24-V-Ausgangsspannung, eine nicht leuchtende 24-V-OK-LED, Spannungseinbruch unter Last, instabile Ausgangsspannung, ungewöhnliche Erwärmung oder wiederholt auslösende Sicherungen zeigen. Vor einer Bewertung sollten jedoch externe Ursachen ausgeschlossen werden. Dazu gehören fehlende AC-Einspeisung, falsche Spannungseinstellung, gelöste Klemmen, Kurzschluss am Ausgang, überhöhte Last oder thermische Überlast im Schaltschrank. Wenn die Störung auch ohne angeschlossene Last oder nach korrekter Verdrahtungsprüfung bestehen bleibt, ist eine Reparatur- oder Austauschprüfung sinnvoll.
Ist 6EP1333-1LB00 für bestehende 24-V-Anlagen kompatibel?
Die Stromversorgung ist für industrielle 24-V-DC-Verbraucher bis 5 A ausgelegt. Für bestehende Anlagen muss die Kompatibilität jedoch immer anhand der konkreten Anwendung bewertet werden. Relevant sind Eingangsspannung, Ausgangsstrom, Ausgangsspannungsbereich, Klemmentechnik, Hutschienenmontage, Einbauraum, Schutzart IP20 und die zulässige Umgebungstemperatur. Zusätzlich sollte geprüft werden, ob der vorhandene Schaltschrank genügend Belüftung bietet und ob die nachgeschalteten Verbraucher beim Einschalten die Versorgung nicht überlasten. Bei Ersatz oder Umrüstung sollte die tatsächliche Lastreserve dokumentiert werden.
Wann ist Austausch statt Reparatur bei 6EP1333-1LB00 sinnvoll?
Ein Austausch ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und ein passendes Gerät verfügbar ist. Eine Reparatur ist dagegen oft interessant, wenn die vorhandene Baugruppe weiterverwendet werden soll, die Umrüstung auf einen Nachfolger mechanische oder elektrische Anpassungen erfordert oder mehrere gleiche Netzteile in einer Anlage standardisiert bleiben sollen. Die Entscheidung hängt von Stillstandsrisiko, Reparaturfähigkeit, Verfügbarkeit, Kostenrahmen und Obsoleszenzstrategie ab. Bei EICHLER kann die Baugruppe analysiert, instand gesetzt und nach der Reparatur funktionsgeprüft werden.
Wie sollte die Abkündigung von 6EP1333-1LB00 in der Instandhaltung geplant werden?
Die Abkündigung sollte nicht erst beim Ausfall behandelt werden. Sinnvoll ist eine Bestandsaufnahme aller verbauten SITOP PSU100L 5A-Netzteile, ergänzt um Bewertung von Kritikalität, Anlagenlaufzeit, Ersatzteilbedarf und vorhandenen Reserven. Für kritische Anlagen können Reparaturstrategie, Austauschgeräte, Bevorratung und ein geprüfter Umstieg auf 6EP3333-3SB00-0AX0 parallel betrachtet werden. Life Cycle Management hilft, Beschaffungsrisiken, Ersatzteilknappheit und Migrationsaufwand strukturiert zu bewerten. Dadurch lassen sich ungeplante Stillstände reduzieren und Investitionen besser terminieren.
Kann 6EP1333-1LB00 gebraucht oder als Austauschgerät beschafft werden?
Ja, eine Beschaffung als geprüftes Gebrauchtgerät oder Austauschgerät kann eine sinnvolle Option sein, wenn ein identisches Netzteil kurzfristig benötigt wird oder eine Umrüstung auf die Nachfolgeserie noch nicht geplant ist. Für den Einsatz sollte geprüft werden, ob die Baugruppe elektrisch und mechanisch zur bestehenden Anlage passt. Wichtig sind Funktionsprüfung, nachvollziehbarer Zustand, passende Artikelnummer und Planungssicherheit. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
