Load-Emulator: Die innovative Prüftechnik für Umrichter, Wechselrichter, Cabinet-Modules

Emulation beschreibt die Fähigkeit eines Systems, das Verhalten und die Funktionen eines anderen Systems realistisch nachzubilden. Dies ermöglicht es, Betriebssysteme, Software oder Hardware so präzise zu simulieren, dass für die Fehlersuche kein Originalteil erforderlich ist.

Bei EICHLER wird ein Load-Emulator eingesetzt, der eine Drehstrom-Asynchronmaschine exakt simuliert. Mithilfe moderner FPGA-Technologien können Frequenzumrichter oder Wechselrichter die Signale des Emulators wie die eines echten Motors interpretieren, wodurch Tests ohne physische Hardwae möglich sind.

Hauptmerkmale:

• Parametrierbare Dynamik- und Lastszenarien für Frequenzumrichter und Wechselrichter unterschiedlicher Hersteller (z.B. Siemens, Lenze, Danfoss, SEW, ABB u.v.m.).
• Höchste Prüftiefe dank elektronischer Nachbildung realer Maschinenlasten
• Garantieverlängerung auf bis zu 36 Monate
• Prüfprotokoll mit allen relevanten Testergebnissen

Die innovative Prüftechnik integriert sich nahtlos in den bewährten EICHLER Reparaturprozess. Nach der technischen Reinigung - präzise auf jede Baugruppe abgestimmt und mit modernsten Verfahren durchgeführt - erfolgt die Reparatur. Anschließend werden die Geräte unter realistischen Lastbedingungen mit dem Load-Emulator umfassend getestet. Kunden profitieren dabei nicht nur von einer Garantieverlängerung auf bis zu 36 Monate und einem detaillierten Prüfprotokoll, sondern auch von der Sicherheit, dass nur Geräte, die im Dauerlauf unter Last fehlerfrei funktionieren, an sie zurückgeliefert werden.

Test-Highlights:

• Dauertest über mindestens 90 Minuten unter praxisnahen Bedingungen
• Drehzahlgeregelte oder Positionierantrieb-Emulation inklusive Resolver-Feedback
• Automatisierte Prüfabläufe für maximale Qualitätssicherung
• Detailliertes Prüfprotokoll mit allen relevanten Messwerten

Die Load-Emulation ist besonders wertvoll, wenn es um Hochleistungstests geht. Herzstück des EICHLER Load-Emulators ist ein galvanisch getrenntes, bidirektionales 100-kVA-Emulations- und Testsystem mit mehreren unabhängigen Leistungsverstärkern.

Im Unterschied zu herkömmlichen Motorprüfständen wird die Leistung und Energie des emulierten Motors nicht in Wärme umgewandelt. Stattdessen verbleibt die Energie im Emulator und wird zyklisch in das Gesamtsystem zurückgeführt. Das macht den Prüfprozess deutlich effizienter, nachhaltiger und realitätsnaher.

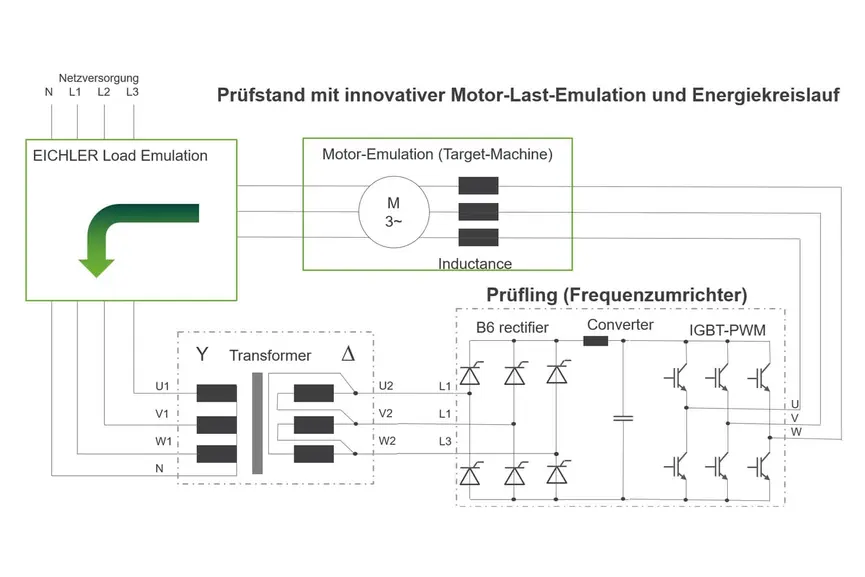

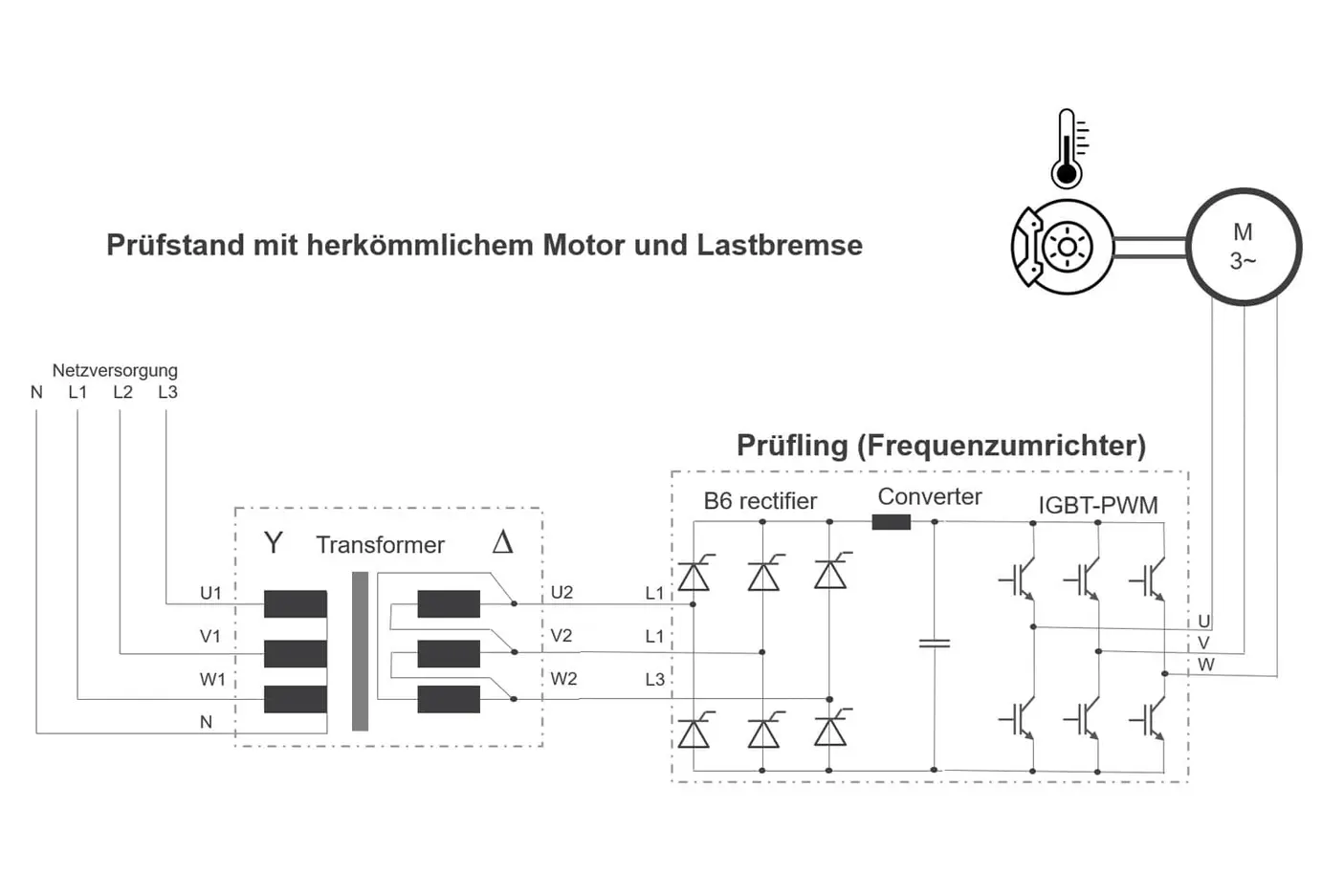

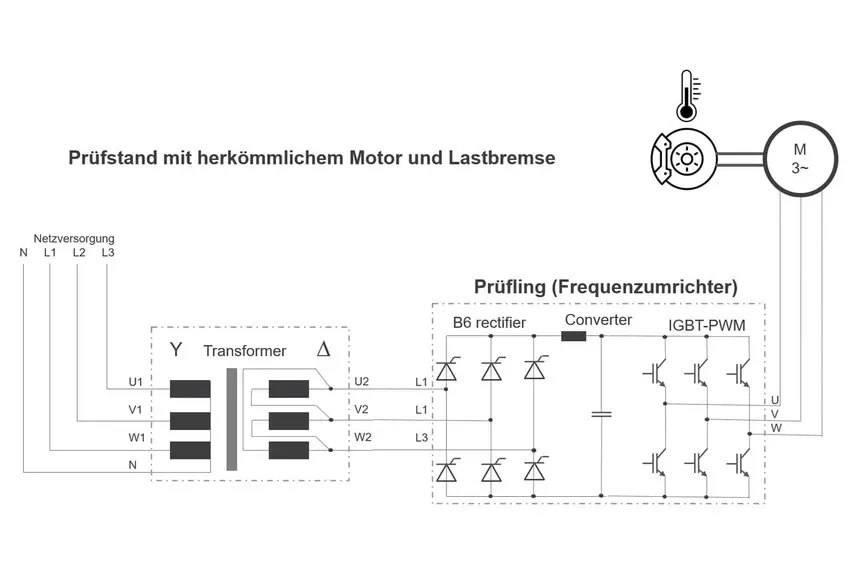

Die folgende Abbildung zeigt den Unterschied zwischen einem klassischen Prüfstand mit Motor und Bremse und dem modernen Prüfaufbau mit Maschinenemulator, bei dem die Lastenergie zirkuliert.

Dadurch entsteht ein Energiekreislauf, welcher den Nachhaltigkeitsgedanken der Eichler GmbH und der WISAG fördert - Energiekreislauf im Gesamtsystem mit nur sehr geringer Verlustleistung aus dem Versorgungsnetz. Messungen zeigen, dass eine emulierte 100 kVA Maschine nur 10% Netzbelastung bedeuten.

Mit dem Load-Emulator setzt EICHLER neue Maßstäbe in der Reparatur und Prüfung von Großumrichtern. Die Kombination aus realitätsnaher Emulation, automatisierten Prüfabläufen und nachhaltiger Energienutzung sorgt für höchste Qualität, Effizienz und Zukunftssicherheit in der Instandhaltung.
