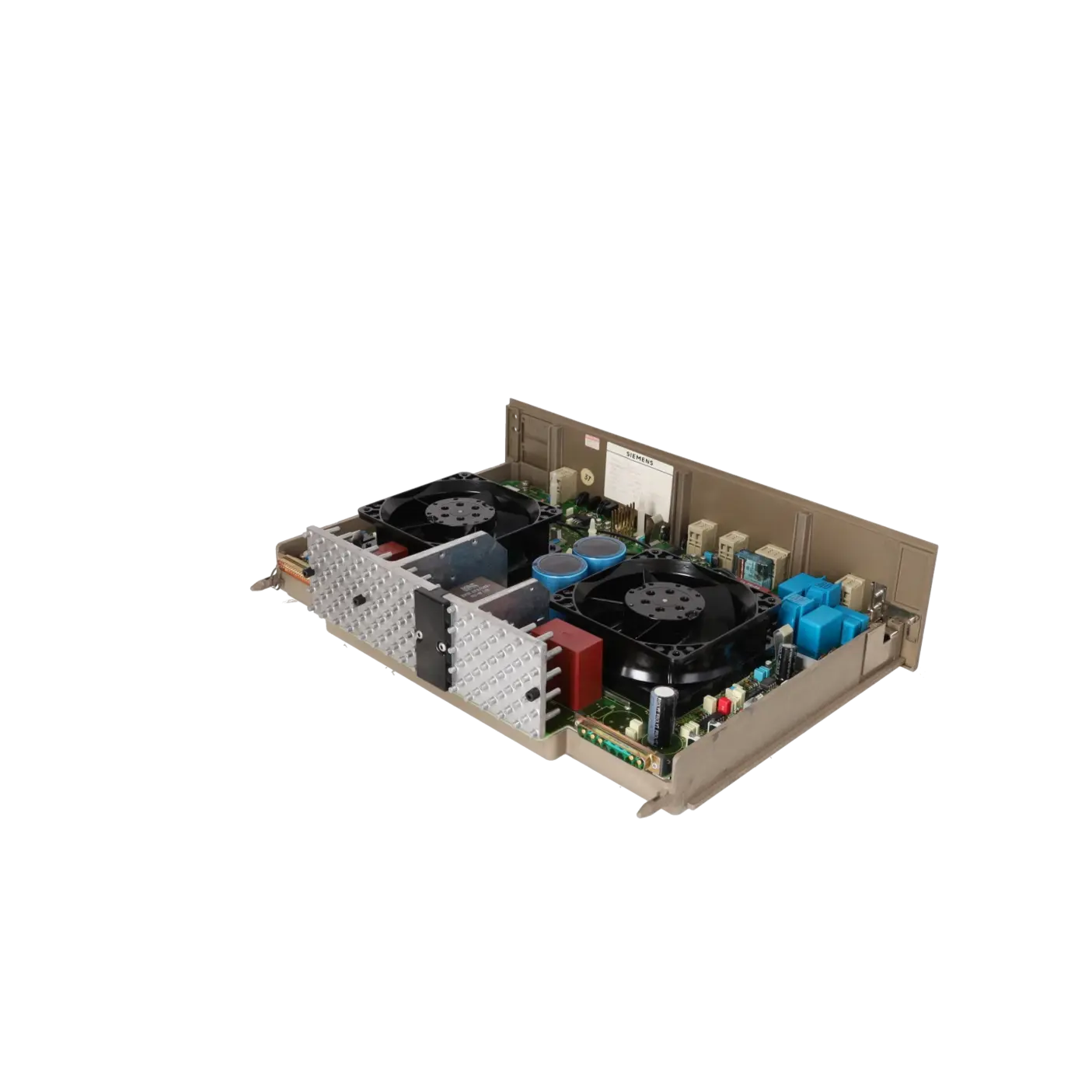

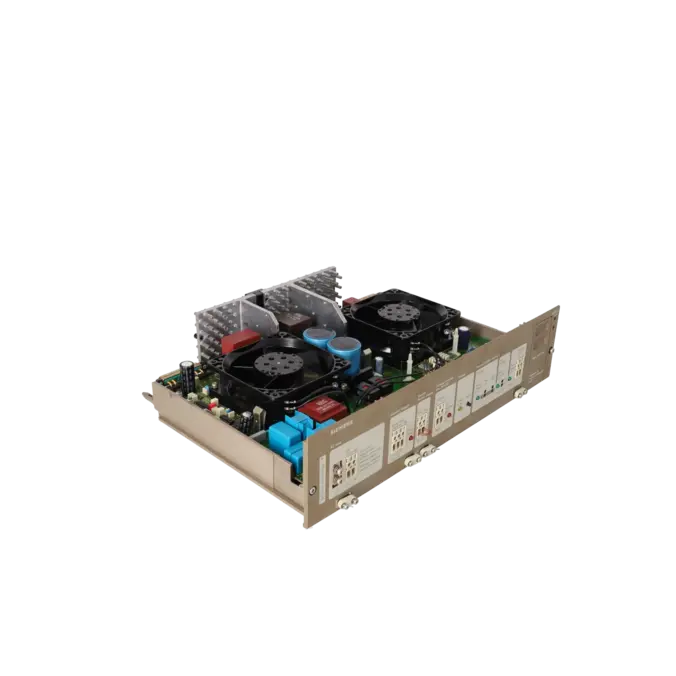

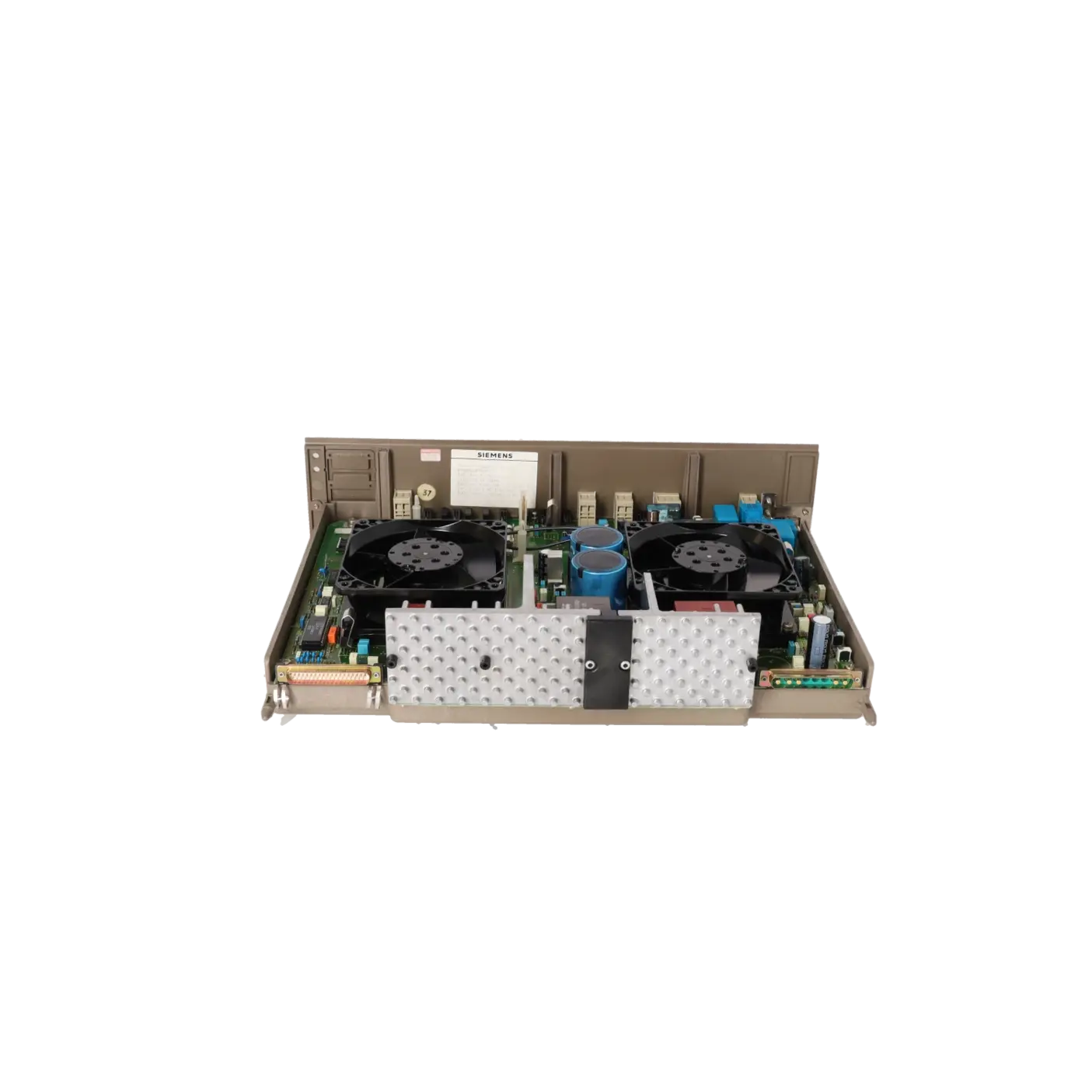

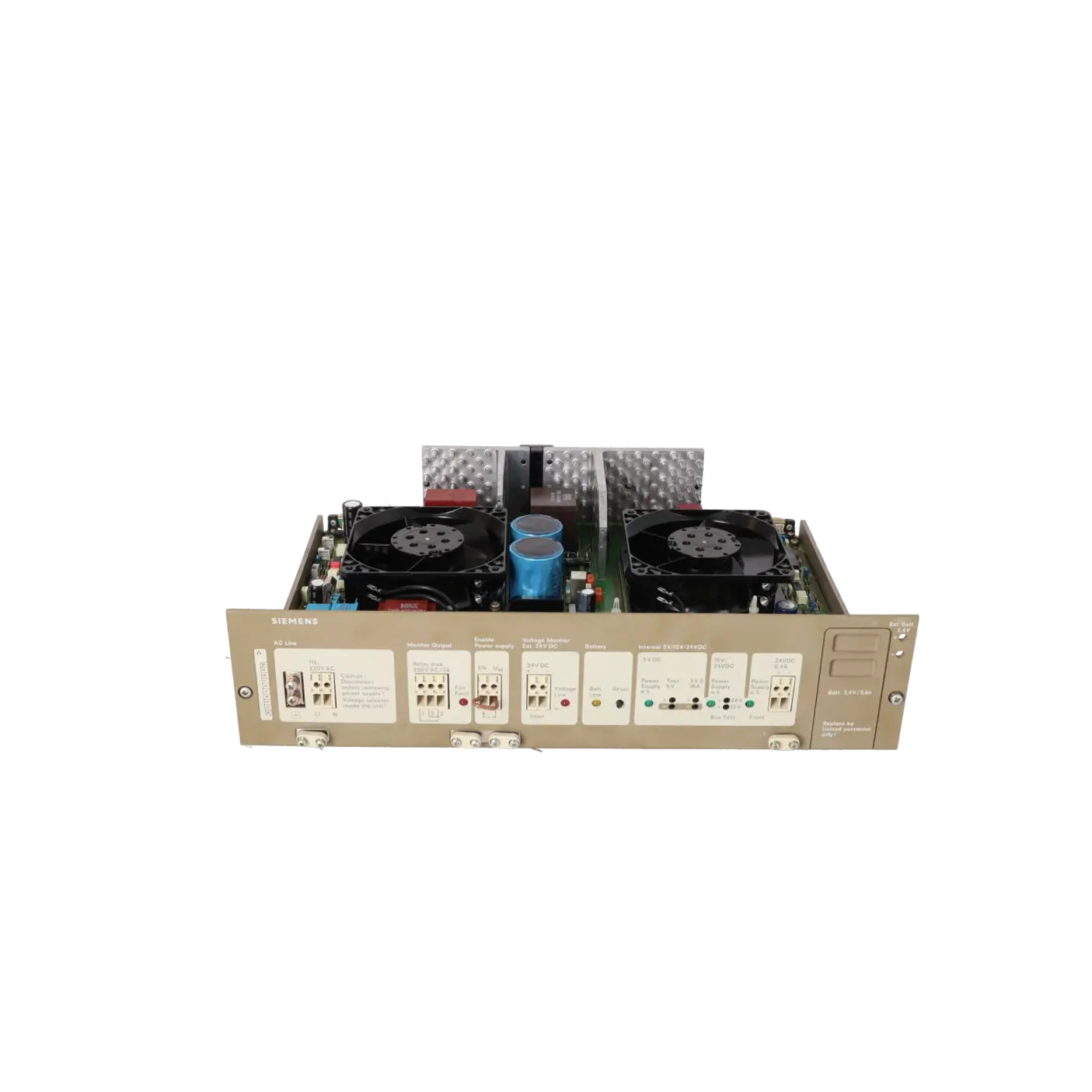

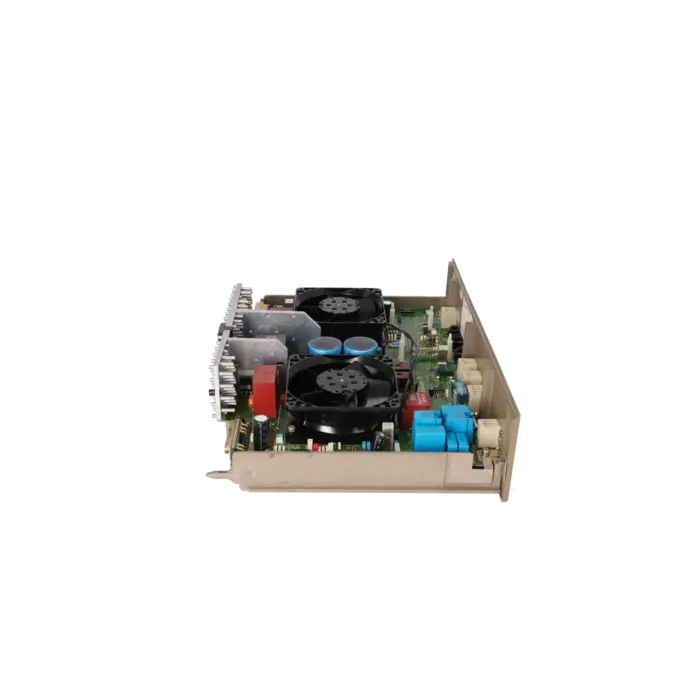

SIEMENS 6ES5955-3LC14
- EICHLER-Art.Nr.: K0136528
Produktbeschreibung

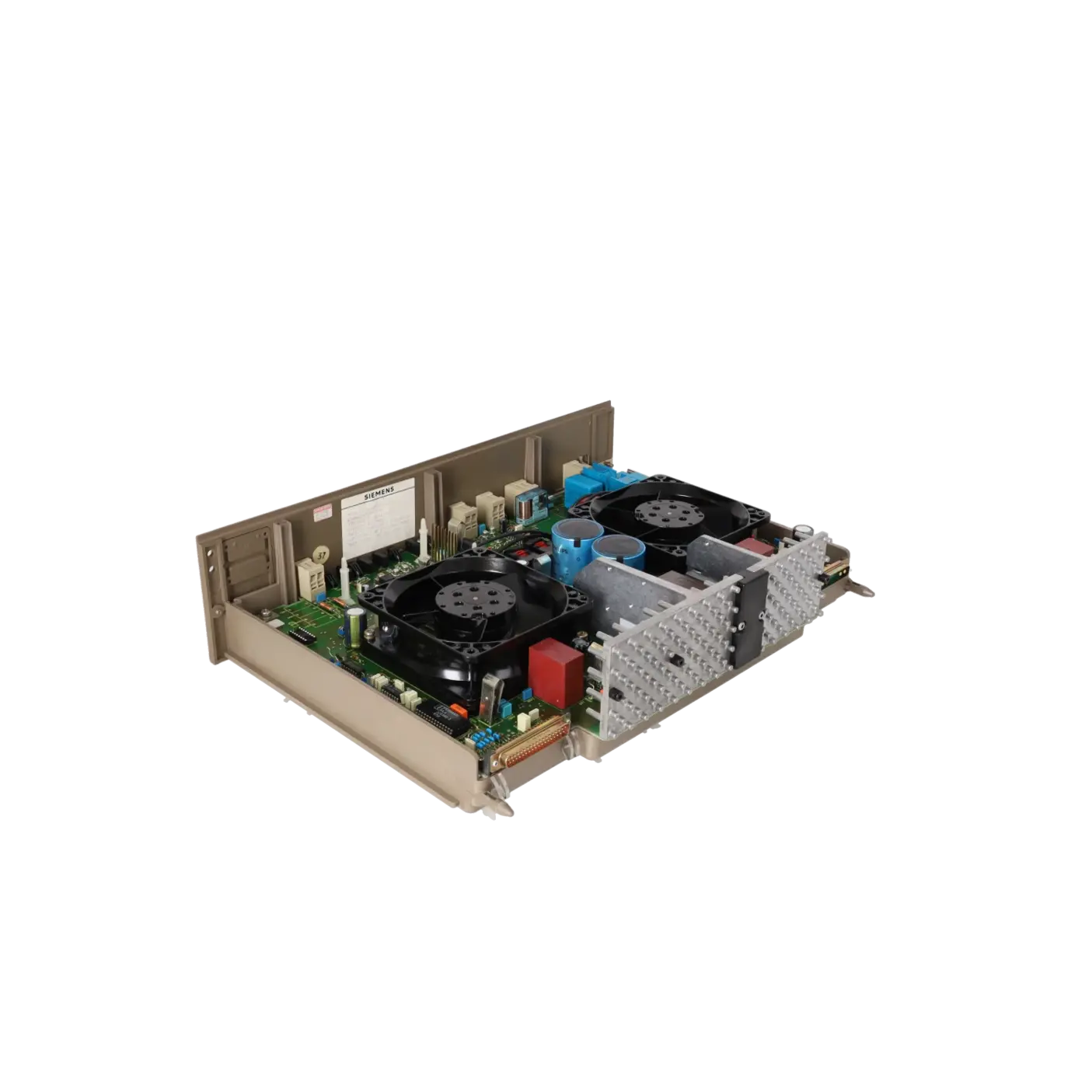

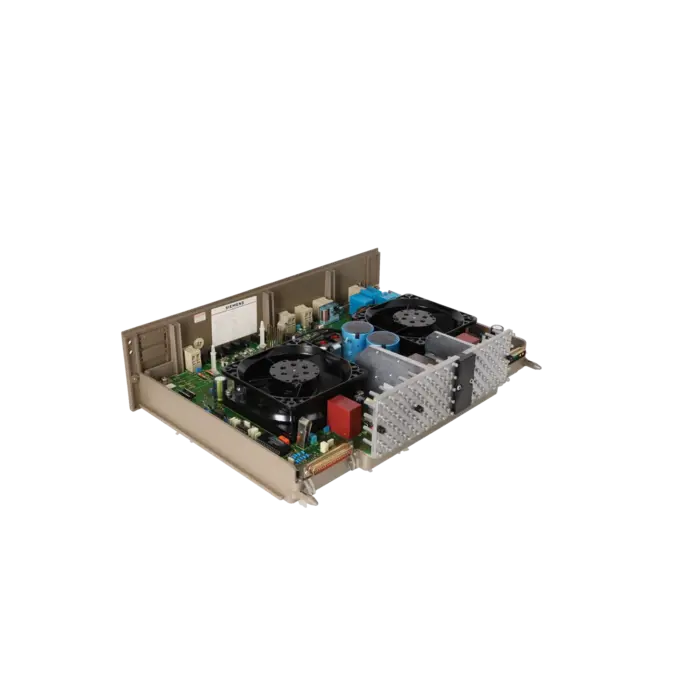

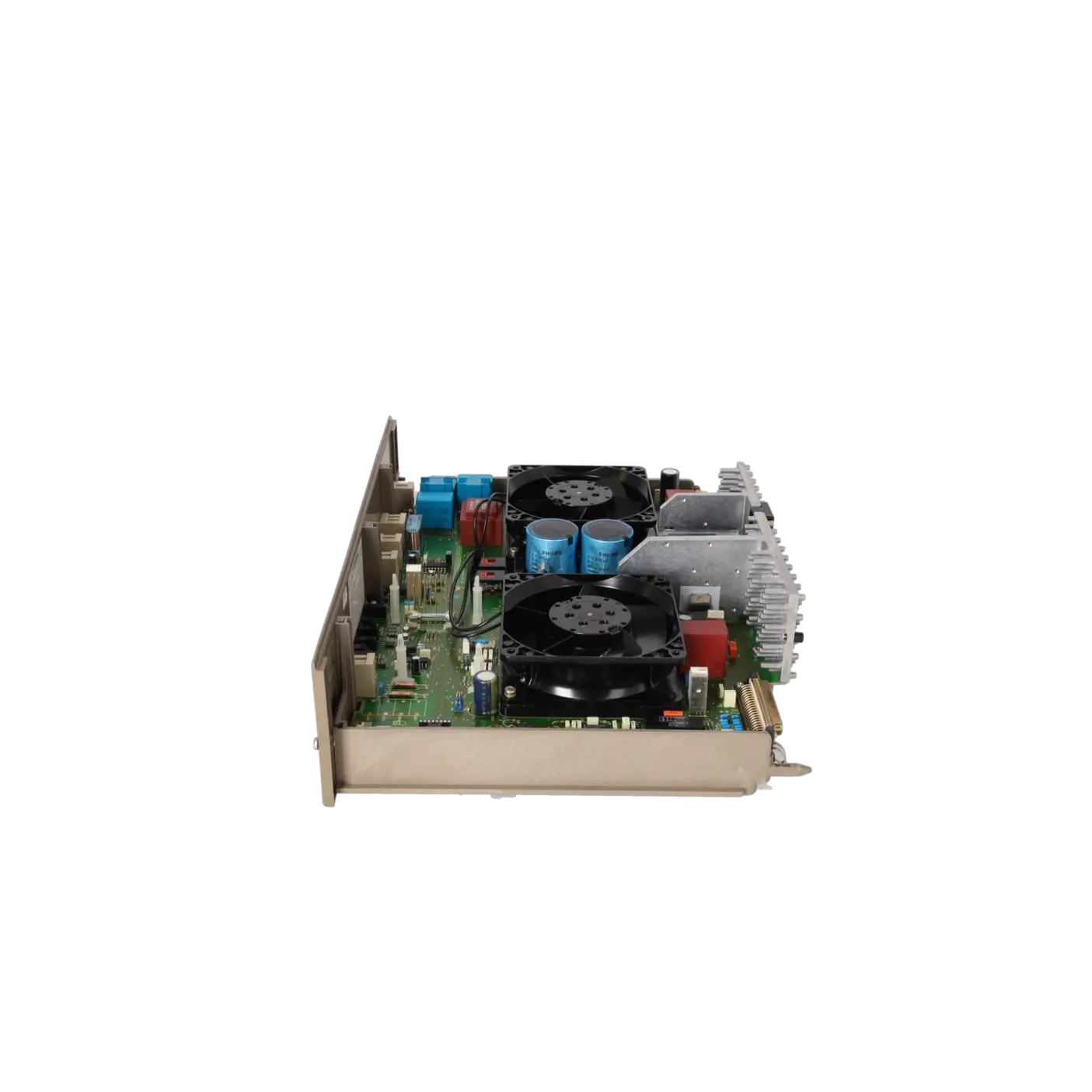

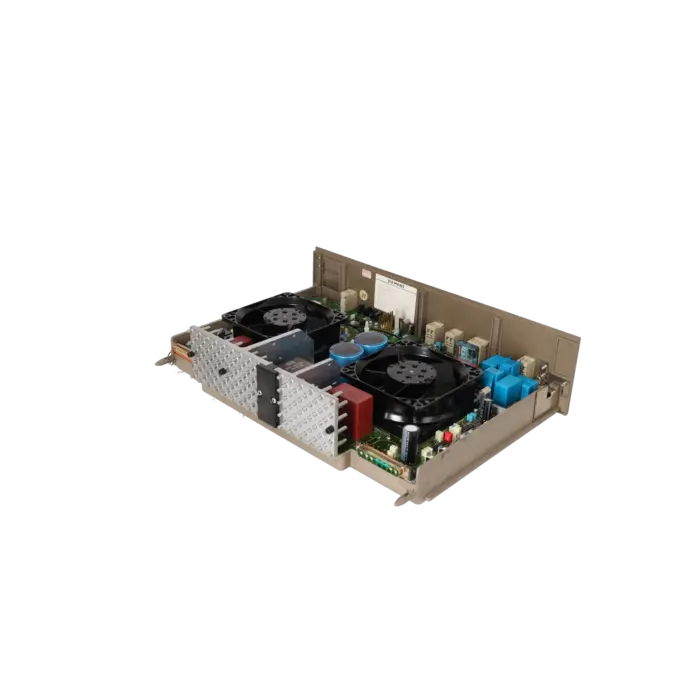

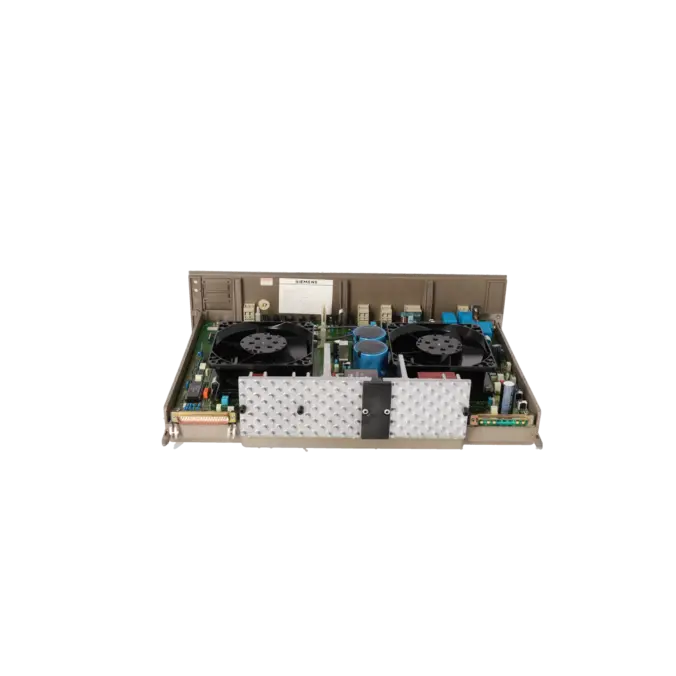

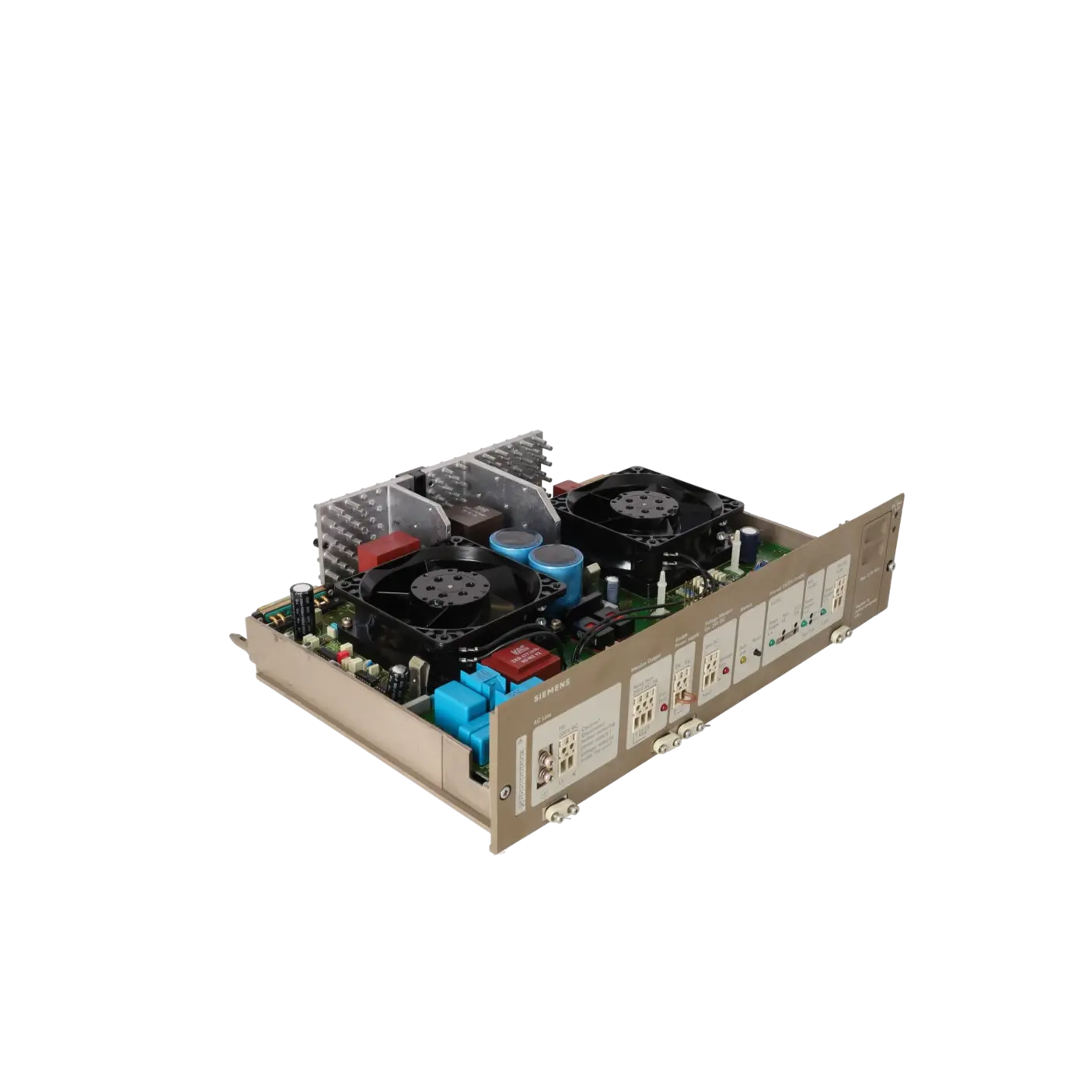

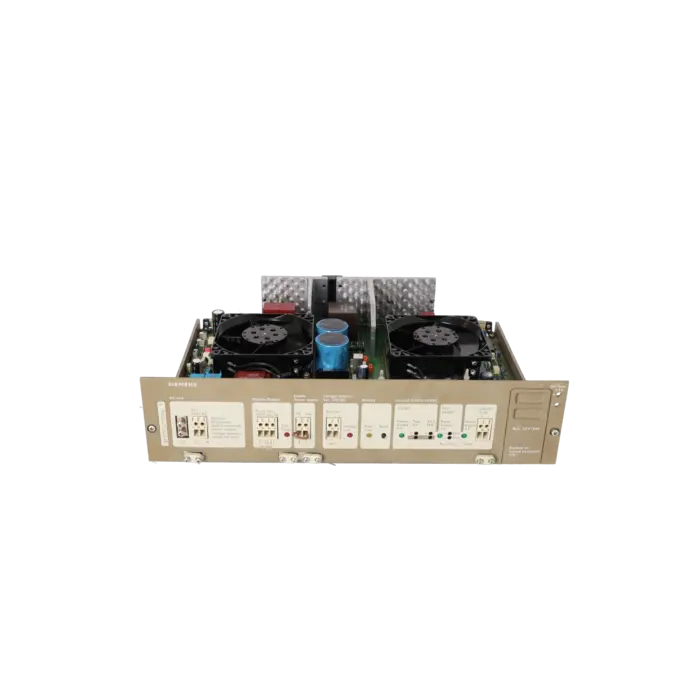

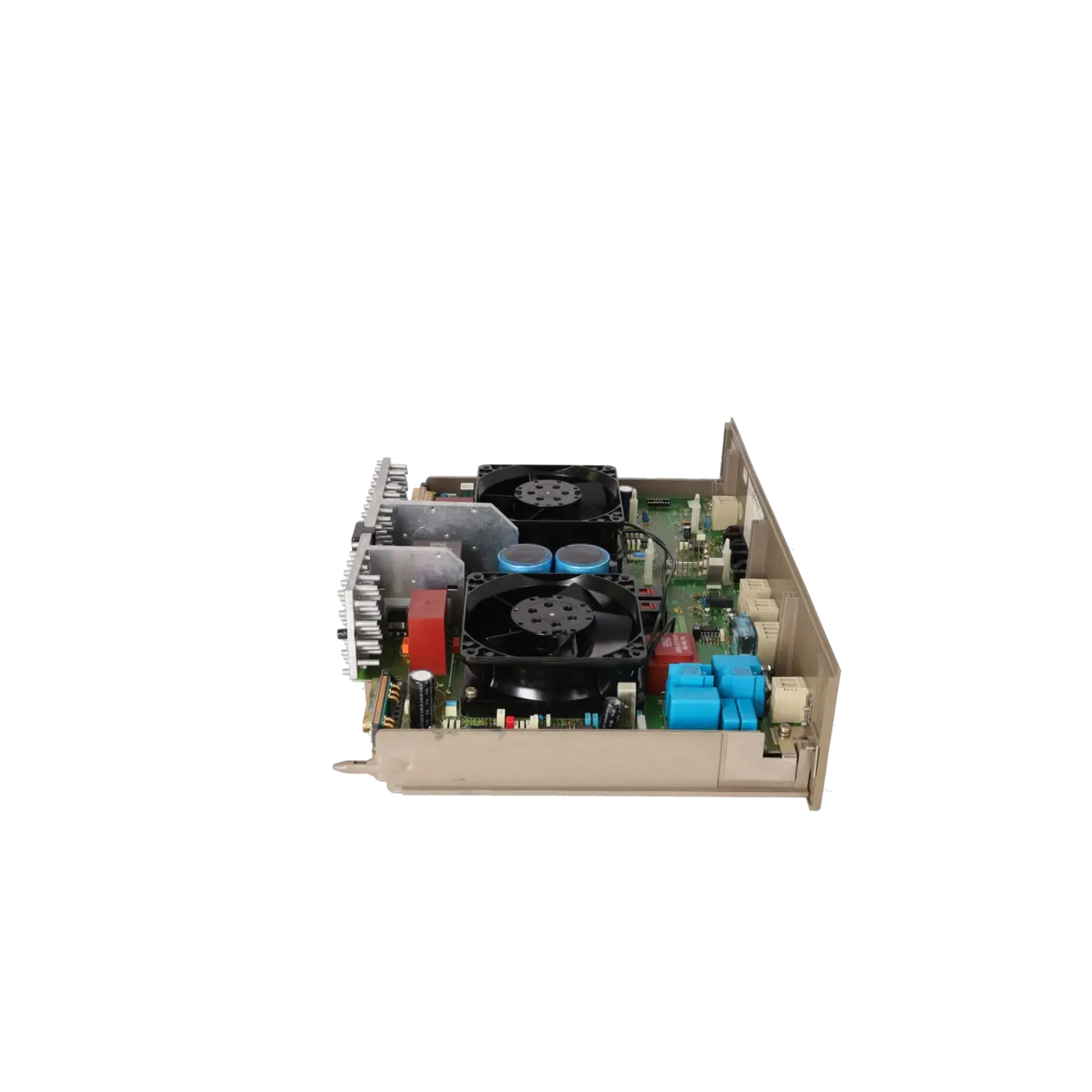

SIMATIC S5, STROMVERSORGUNG 955 F. ZG S5-135U/-155U,EG 183/185U AC 230/120V; 5V,18A
Leistungen für SIEMENS 6ES5955-3LC14
Reparatur
von 2.052,70 €
bis 3.694,86 €
Austausch
Gebraucht
Neu
SIEMENS |
6ES5955-3LC14 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 4.438 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 1995-07-01 | ||
| EAN | / | ||
| UPC | / | ||
| Statistische Warennummer | 85044090 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | 4309 | ||
| Ursprungsland | AT | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist 6ES5955-3LC14 und wo wird es eingesetzt
Die 6ES5955-3LC14 ist eine Siemens SIMATIC S5 Stromversorgung 955 für Zentralgeräte S5-135U/-155U sowie Erweiterungsgeräte 183U/185U. Ihre Aufgabe ist die stabile Versorgung der S5-Baugruppen mit der für CPU, Speicher und Peripherie entscheidenden Logikspannung. In Bestandsanlagen ist dieses Netzteil typischerweise dort relevant, wo ältere S5-Racks weiter produktiv laufen und ein ungeplanter Ausfall direkt zu Stillstand, I/O-Fehlern oder CPU-Stopps führen kann. Für Instandhaltung und Einkauf ist die Artikelnummer deshalb vor allem dann wichtig, wenn eine defekte Stromversorgung identifiziert, ein passender Ersatz beschafft oder eine Reparatur mit möglichst geringer Downtime organisiert werden muss.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Technisch steht die 6ES5955-3LC14 für AC 230/115 V Eingang, 5 V DC Ausgang und 18 A Nennstrom. Der 18-A-Wert ist entscheidend, weil er die versorgbare Rack- und Baugruppenlast begrenzt. Siemens beschreibt außerdem zwei integrierte Lüfter mit Luftstromüberwachung über PTC-Sensoren. Fällt ein Lüfter aus, wird dies per LED und Relais signalisiert; je nach Jumperstellung kann das Netzteil dann automatisch abschalten. Für eine korrekte Funktion verlangt Siemens bei 18-A-Geräten zudem eine Mindestlast von 1 A auf der 5-V-Seite. Ebenfalls relevant sind die umschaltbare Eingangsspannung, die Batterie-/Überwachungsfunktionen und die Möglichkeit, Lüfter- und Batteriesignale in die Diagnose einzubeziehen.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für die 6ES5955-3LC14 ist auf der EICHLER-Seite ein Produktstatus EOP mit Datum 01.07.1995 ausgewiesen. Für Betreiber bedeutet das: Das Netzteil gehört klar in den Bereich Obsoleszenz- und Life-Cycle-Management. Beschaffung, Bevorratung, Reparaturfähigkeit und dokumentierte Funktionsprüfung sind damit wichtiger als klassische Neuteilverfügbarkeit. Genau in solchen S5-Umgebungen steigt das Risiko durch alternde Lüfter, Batterien, Kontaktprobleme und fehlende Herstellerlieferbarkeit. Einen eindeutig von Siemens benannten direkten Nachfolger speziell für 6ES5955-3LC14 weisen die hier herangezogenen Siemens-Quellen nicht ausdrücklich aus. Deshalb sollte ein Ersatz nicht allein nach ähnlicher Stromklasse gewählt werden. Entscheidend sind vielmehr Rack-Typ, elektrische Einbindung, Versionsstand und die korrekte Jumperkonfiguration der tatsächlich eingesetzten Stromversorgung.
EICHLER Leistungen und wann sie in der Praxis relevant sind
Für Betreiber älterer S5-Anlagen sind die EICHLER Leistungen vor allem dann relevant, wenn Stillstandskosten, fehlende Lagerbestände oder Abkündigungsrisiken schnellen Handlungsbedarf erzeugen. Für die 6ES5955-3LC14 bietet EICHLER Reparatur, Austausch, gebrauchte und neue Beschaffungsoptionen per Anfrage. Die Reparatur ist mit 2–5 Tagen angegeben und umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung sowie mindestens 24 Monate Garantie; ein Prüfprotokoll für Netzteil/Stromversorgung ist optional erhältlich. Das ist praxisnah besonders wertvoll, wenn Originalhardware in einer laufenden S5-Umgebung weiter betrieben werden soll und Funktion, Dokumentation und kalkulierbare Wiederinbetriebnahme wichtiger sind als ein kompletter Systemumbau.
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet bei 6ES5955-3LC14 die LED „Fan Fault“ und das Netzteil schaltet nach wenigen Sekunden ab? | Siemens überwacht den Luftstrom über PTC-Sensoren. Fällt ein Lüfter aus oder ist der Luftstrom unzureichend, wird der Fehler über LED und Relais gemeldet. Bei geschlossener Brücke F-R schaltet das Netzteil nach etwa 6 bis 10 Sekunden ab. Lüfter, Steckkontakte, Luftfilter und Luftweg prüfen, Lüftereinheit instand setzen oder ersetzen und die Anlage spätestens innerhalb von 60 Sekunden spannungslos machen, wenn F-R für Diagnosezwecke geöffnet wurde. |
| Warum zeigt 6ES5955-3LC14 „Voltage Low“ an? | Die LED signalisiert Unterspannung am Lastspannungsüberwachungs-Eingang. Prüfen Sie die externe 24-V-Überwachung, die Jumperstellung BA-EX und ob die Netzversorgung den Sollwert schnell genug erreicht. Zusätzlich die 5-V-Ausgangsspannung unter Last messen, denn Siemens fordert für 18-A-Geräte mindestens 1 A Last auf der 5-V-Seite für korrekten Betrieb. |
| Warum leuchtet bei 6ES5955-3LC14 „Batt. Low“ und nach Netz aus/ein fehlen gepufferte Daten? | Laut Siemens liegt dann die Batteriespannung unter dem Grenzwert. Die Pufferbatterie kann bei anliegender Versorgung oder mit externer 3,4-V-Stützung gewechselt werden. Danach Batterieüberwachung, Reset-Quittierung und CPU-Startverhalten prüfen. Wichtig ist außerdem ein vorbeugender Batteriewechsel im Wartungsintervall, weil Siemens für die Pufferbatterie einen regelmäßigen Austausch beschreibt. |
| Warum startet das Netzteil nicht sauber oder die 5-V-Versorgung ist instabil? | Kontrollieren Sie zuerst, ob die Eingangsspannung 115/230 V korrekt gewählt ist und ob der Schutzleiter angeschlossen ist. Siemens weist darauf hin, dass die Versorgung ihren Nennwert innerhalb von maximal 200 ms erreichen muss. Außerdem ist bei 18-A-Geräten eine Mindestlast von 1 A auf +5 V nötig. Bleibt das Verhalten auffällig, Ausgangsspannung unter definierter Last prüfen und eine Funktionsprüfung bzw. Reparatur einplanen. |
| Warum liefert ein Ersatznetzteil nach dem Tausch falsche Spannungen oder passt nicht sofort? | Bei späteren 18-A-S5-Stromversorgungen spielen Jumper- und Geräteeinstellungen eine zentrale Rolle. Siemens dokumentiert die Jumperlogik für Folgetypen, und ein Fall zeigt, dass bei falscher Zuordnung nach dem Tausch statt 5 V sogar 15 V gemessen wurden. Deshalb vor dem Einbau immer Typ, Rack, Jumperbild und Überwachungsfunktionen abgleichen, statt nur nach 18-A-Klasse zu tauschen. |
Ist 6ES5955-3LC14 noch regulär im Siemens Life Cycle?
Nein, für die 6ES5955-3LC14 ist ein EOP-Status zum 01.07.1995 ausgewiesen. Für den Einkauf bedeutet das: Die Baugruppe ist nicht mehr als klassisches Serienprodukt zu betrachten, sondern als obsoleszentes Ersatzteil. Relevant sind deshalb belastbare Prüfprozesse, Reparaturoptionen, Austauschbestände und dokumentierte Funktionssicherheit statt einer erwarteten Standard-Neuteilverfügbarkeit.
Für welche SIMATIC-S5-Systeme ist 6ES5955-3LC14 vorgesehen?
Die Stromversorgung ist für S5-135U/-155U Zentralgeräte sowie 183U/185U Erweiterungsgeräte vorgesehen. Damit ist sie ein typisches Netzteil für ältere, modulare SIMATIC-S5-Rackstrukturen. In der Praxis ist genau diese Zuordnung wichtig, weil bei S5-Bestandsanlagen nicht nur die Artikelnummer, sondern auch die konkrete Rack- und Einsatzumgebung über die Eignung entscheidet.
Gibt es einen offiziell benannten Siemens-Nachfolger für 6ES5955-3LC14?
In den recherchierten Siemens-Quellen fand sich kein ausdrücklich benannter direkter Nachfolger für exakt 6ES5955-3LC14. Siemens veröffentlicht zwar Kompatibilitäts- und Jumperinformationen für spätere 3xx41/3xx42-Typen, doch für diese exakte MLFB sollte die Austauschentscheidung immer technisch geprüft werden. Für Betreiber ist daher wichtiger, die reale Anlagenkonfiguration sauber abzugleichen, als einen vermeintlich ähnlichen Typ nur nach Stromklasse auszuwählen.
Wann ist eine Reparatur wirtschaftlich sinnvoller als ein Austausch?
Eine Reparatur ist besonders dann sinnvoll, wenn die bestehende S5-Hardware unverändert weiterlaufen soll, Stillstandszeit begrenzt werden muss und ein geprüfter Originaltyp bevorzugt wird. Auf der EICHLER-Seite ist für die Reparatur eine Bearbeitungszeit von 2–5 Tagen genannt. Zusätzlich umfasst sie Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie. Das macht die Reparatur vor allem für Betreiber interessant, die Retrofit-Risiken vermeiden und die vorhandene Anlagenlogik stabil halten wollen.
Was sollte der Einkauf bei der Beschaffung von 6ES5955-3LC14 besonders prüfen?
Wichtig sind die exakte Artikelnummer, der vorgesehene Rack-Typ, der Zustand der Baugruppe sowie der Prüfumfang. Bei obsoleten S5-Stromversorgungen sind dokumentierte Funktion, Garantie, Diagnosefähigkeit und eine klare Serviceoption oft wichtiger als nur ein nominell passender Teilenummerntreffer. Auch die Frage, ob Reparatur, Austausch, gebraucht oder neu auf Anfrage die beste Versorgungsstrategie ist, sollte vor der Bestellung geklärt sein.
Worauf sollte ich vor Wiedereinbau oder Inbetriebnahme besonders achten?
Vor dem Wiedereinbau sollten Spannungswahlschalter, 5-V-Ausgang unter Last, Lüfterfunktion, Batteriezustand und die Jumperkonfiguration geprüft werden. Siemens nennt für 18-A-Geräte eine Mindestlast von 1 A auf +5 V und weist darauf hin, dass die Versorgung ihren Nennwert innerhalb von 200 ms erreichen muss. Außerdem darf die Stromversorgung nicht bei eingeschalteter Anlage ein- oder ausgebaut werden. Diese Punkte reduzieren das Risiko von Fehlstarts, Temperaturproblemen und schwer einzugrenzenden S5-Störungen deutlich.
