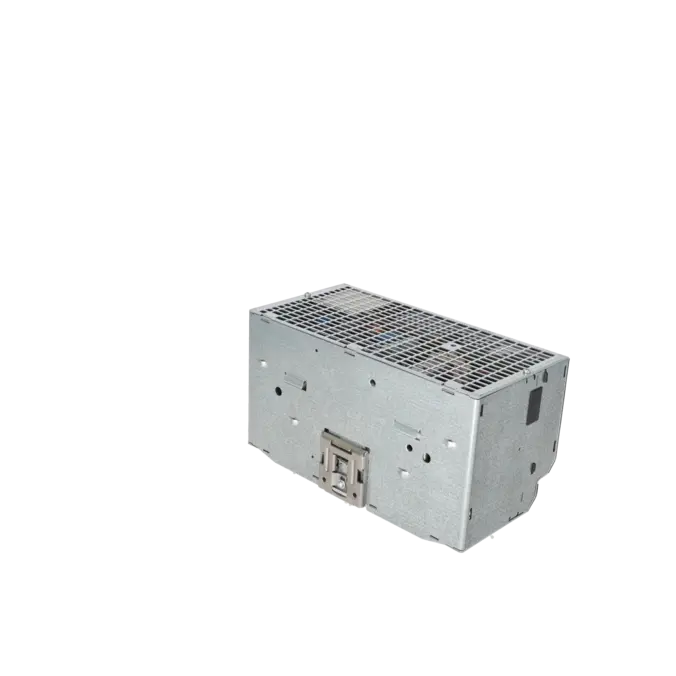

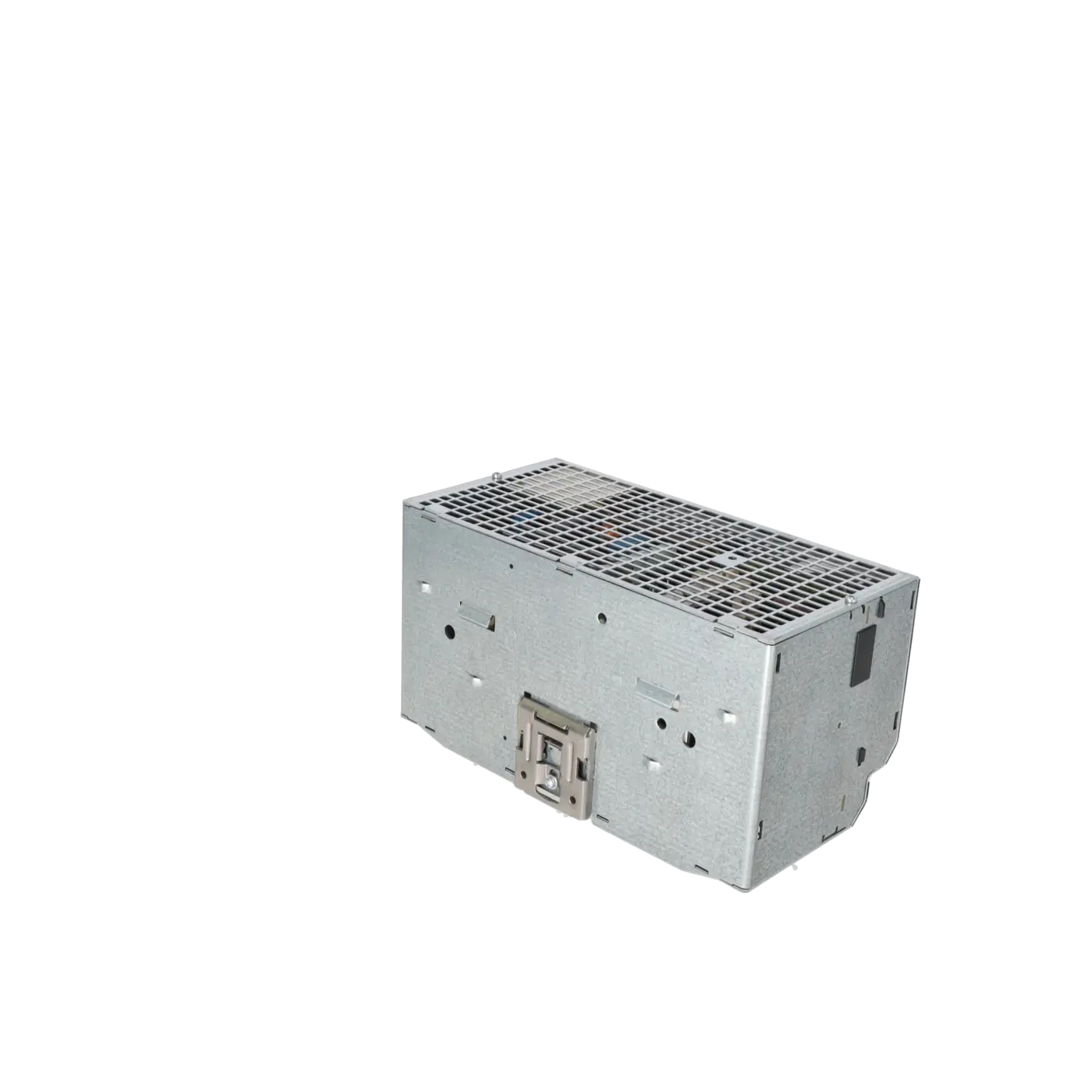

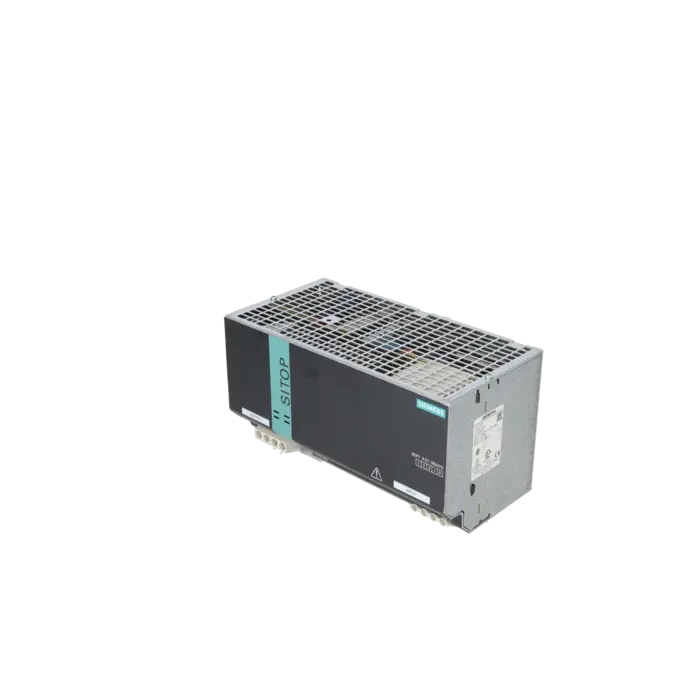

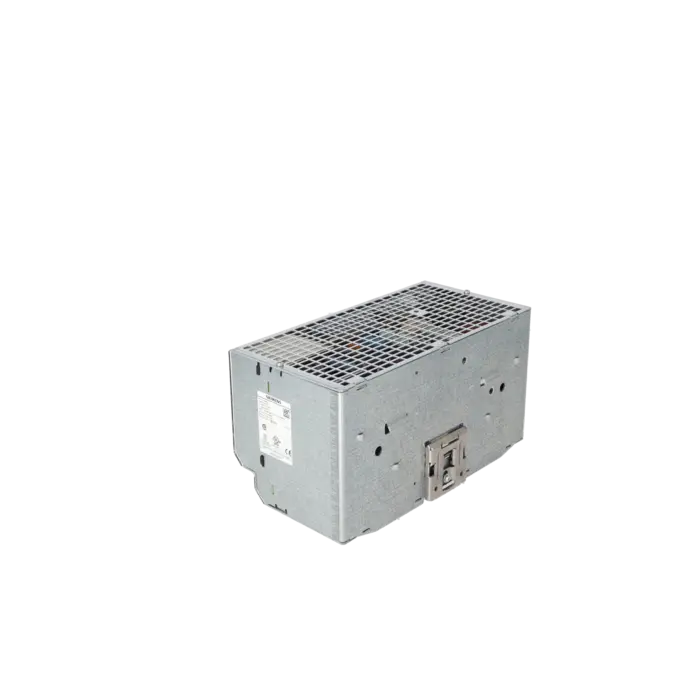

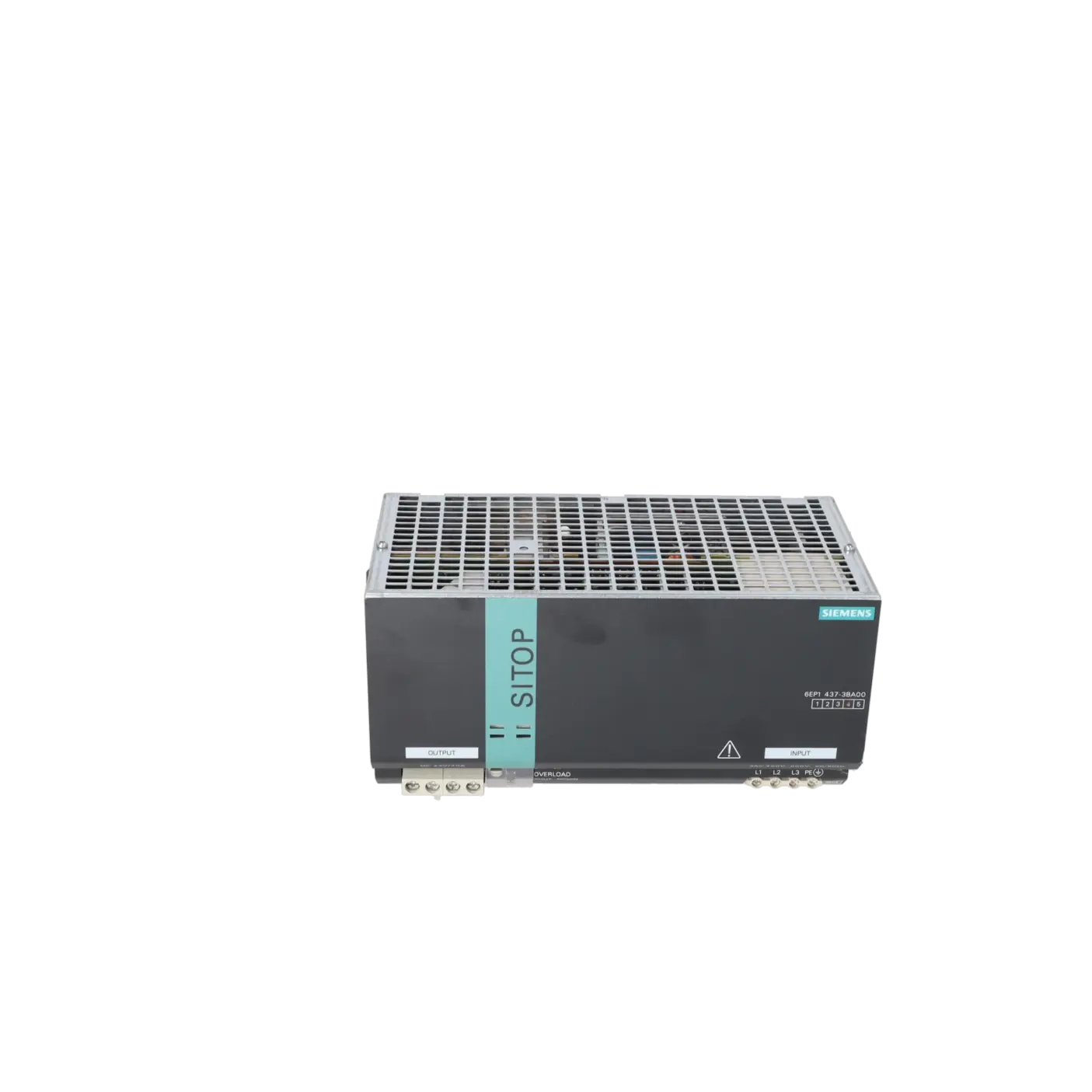

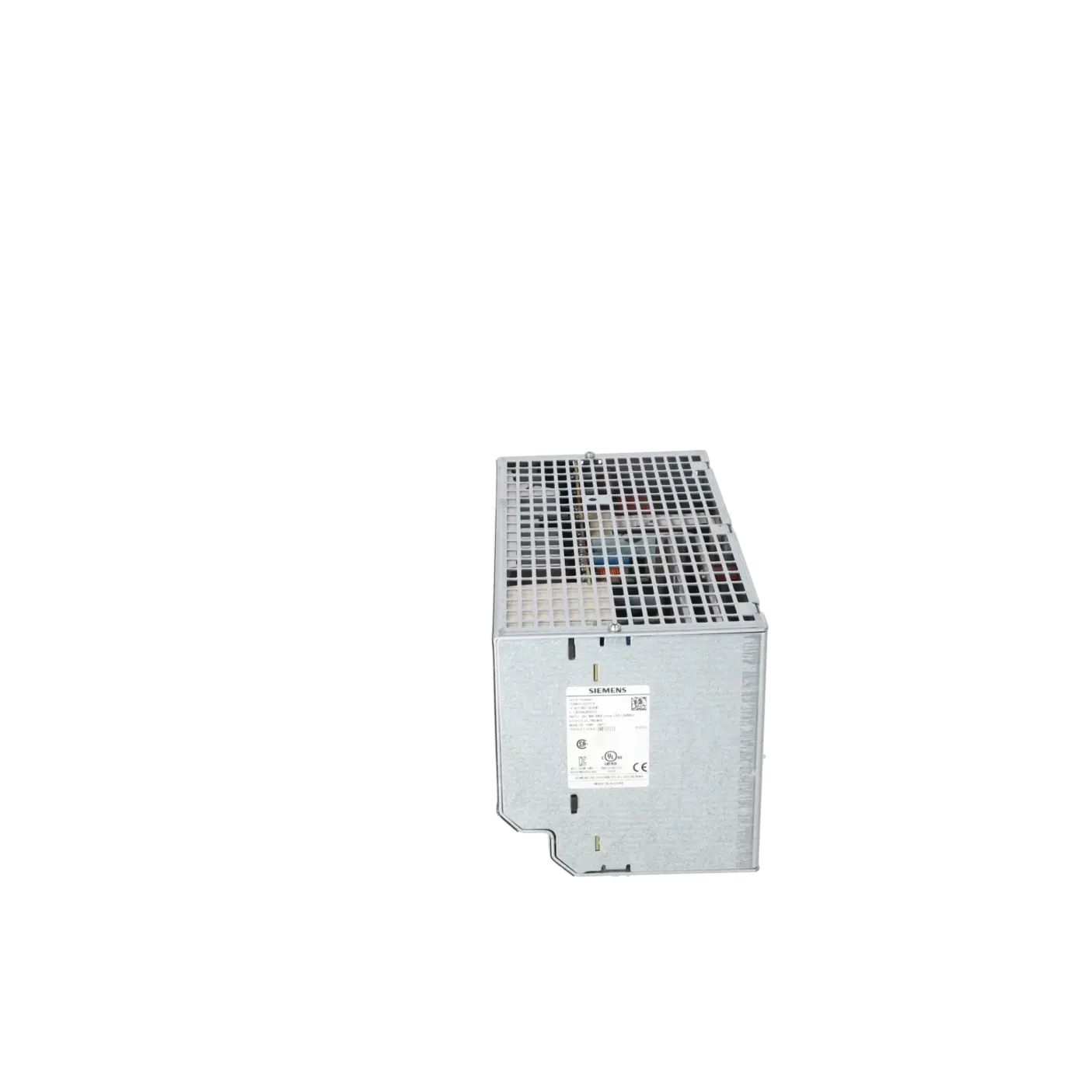

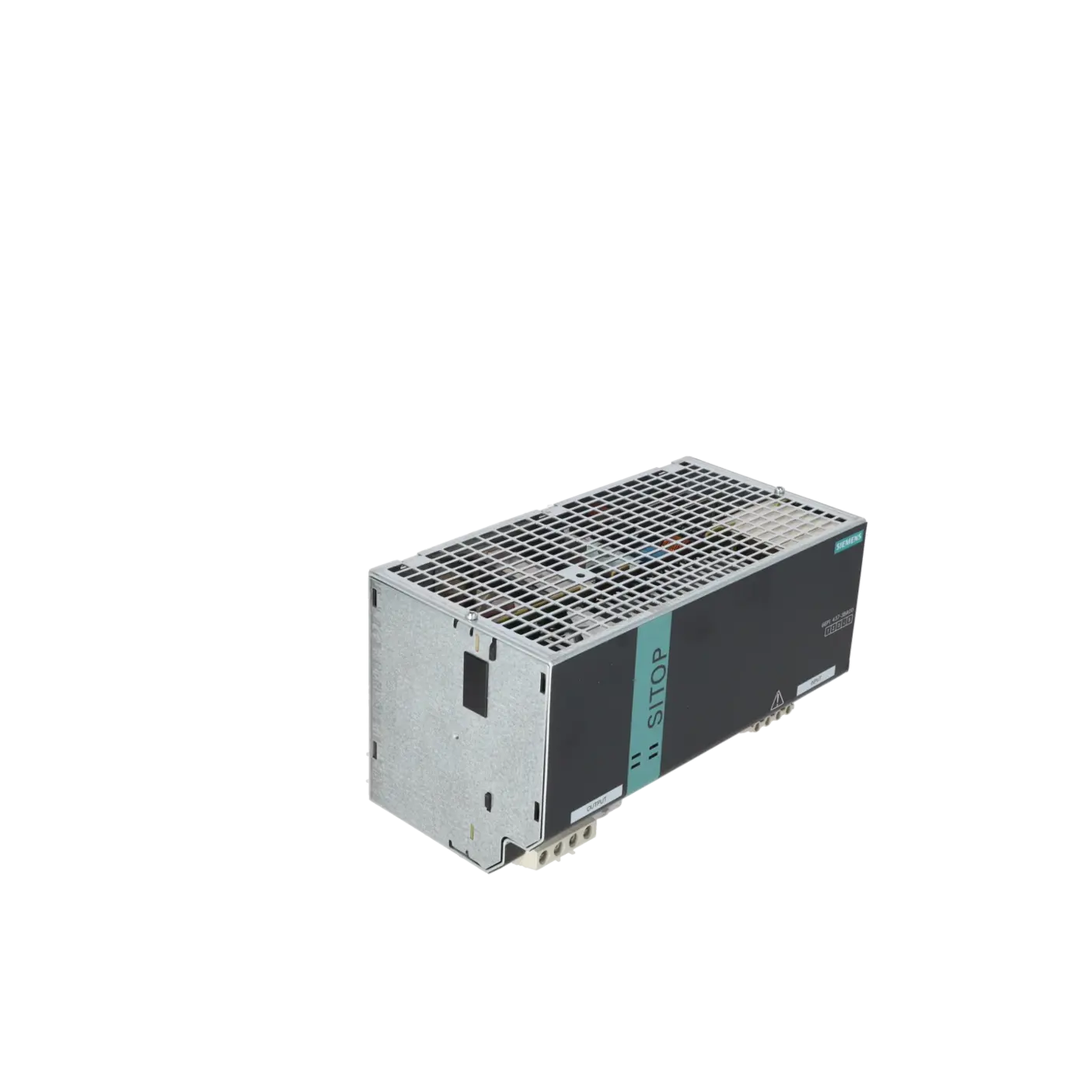

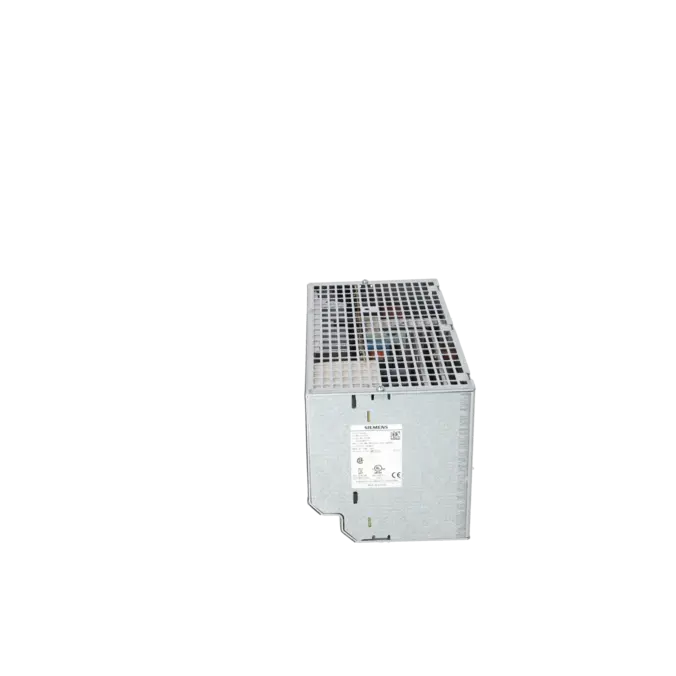

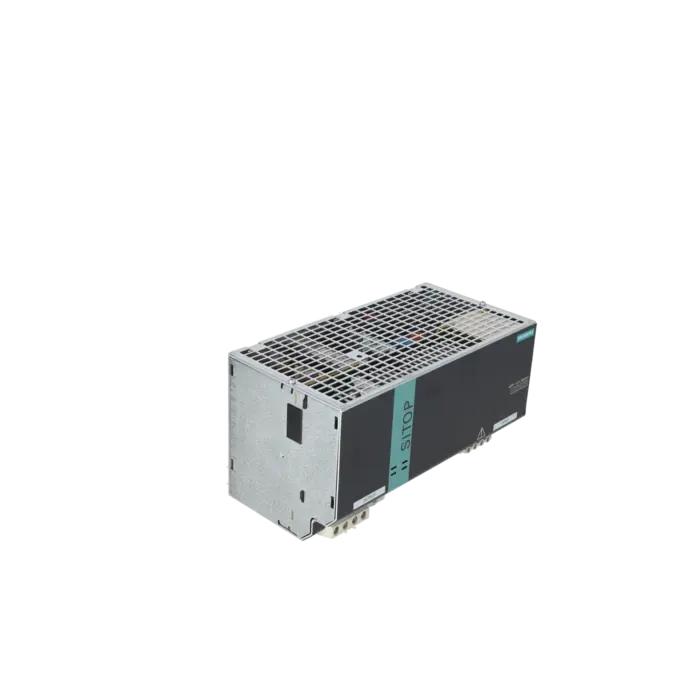

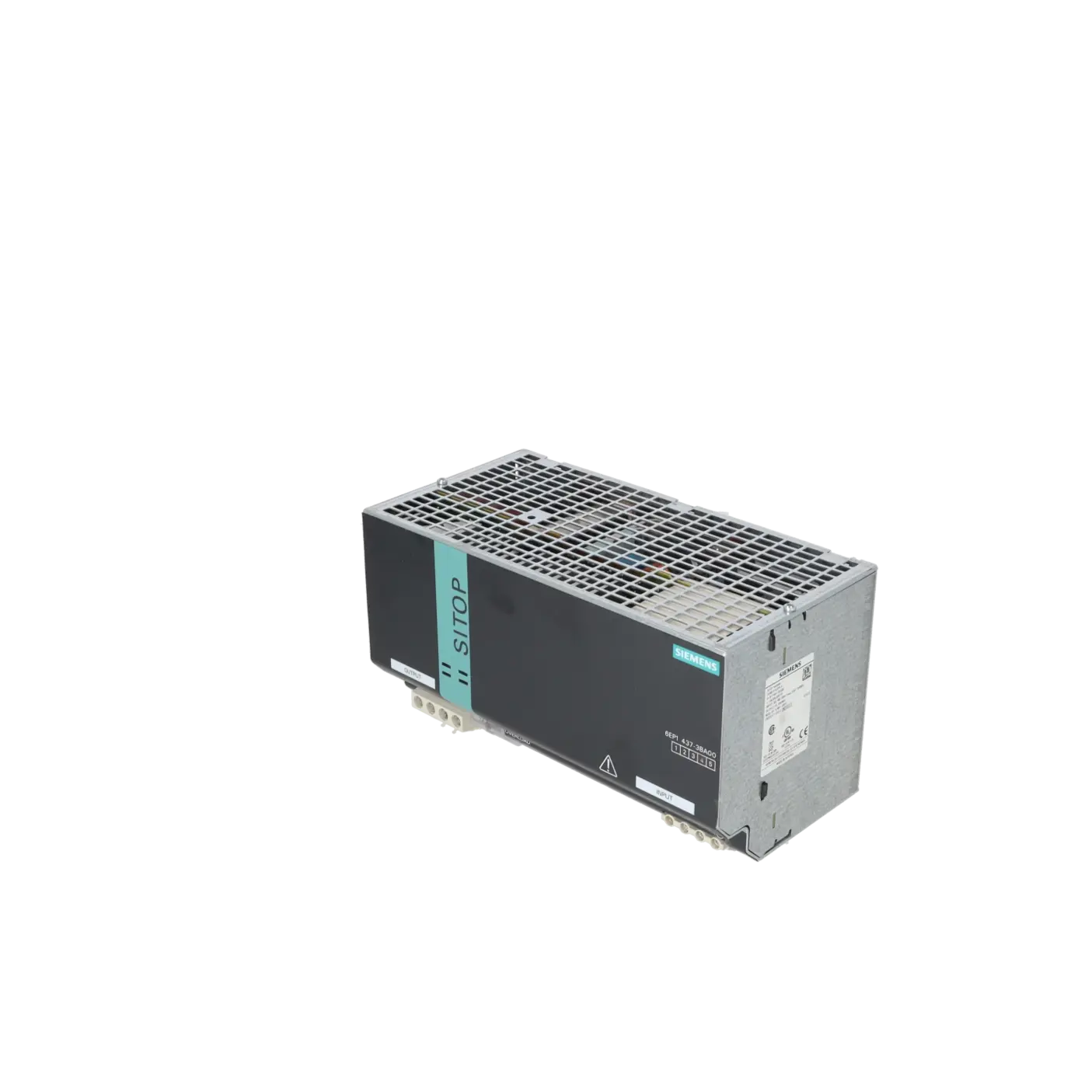

| Eingang |
|
| Form des Stromnetzwerks |
3-phasig AC |
| Versorgungsspannung bei AC |
|
| ● minimaler Nennwert |
400 V |
| ● maximaler Nennwert |
500 V |
| ● Anfangswert |
320 V |
| ● Endwert |
550 V |
| Versorgungsspannung bei AC |
Anlauf ab Ue > 340 V |
| Weitbereichseingang |
Ja |
| Überlastfähigkeit bei Überspannung |
2,3 x Ue Nenn, 1,3 ms |
| Überbrückungszeit bei Nennwert des Ausgangsstroms bei Netzausfall minimal |
6 ms |
| Betriebsbedingung der Netzausfallüberbrückung |
bei Ue = 400 V |
| Netzfrequenz |
50/60 Hz |
| Netzfrequenz |
47 ... 63 Hz |
| Eingangsstrom |
|
| ● bei Nennwert der Eingangsspannung 400 V |
2,2 A |
| Strombegrenzung des Einschaltstroms bei 25 °C maximal |
70 A |
| I2t-Wert maximal |
2,8 A²·s |
| Ausführung der Absicherung |
keine |
| Ausführung der Absicherung in der Netzzuleitung |
erforderlich: 3-polig gekoppelter LS-Schalter 10 ... 16 A Charakteristik C oder Leistungsschalter 3RV2011-1DA10 (Einstellung 3 A) oder 3RV2711-1DD10 (UL 489) |
| Ausgang |
|
| Kurvenform der Spannung am Ausgang |
geregelte, potentialfreie Gleichspannung |
| Ausgangsspannung bei DC Nennwert |
24 V |
| Ausgangsspannung |
|
| ● am Ausgang 1 bei DC Nennwert |
24 V |
|
|
| Ausgangsspannung ist einstellbar |
Ja; über Potentiometer |
| einstellbare Ausgangsspannung |
24 ... 28,8 V; max. 960 W |
| relative Gesamttoleranz der Spannung |
3 % |
| relative Regelgenauigkeit der Ausgangsspannung |
|
| ● bei langsamer Schwankung der Eingangsspannung |
0,1 % |
| ● bei langsamer Schwankung der ohmschen Last |
0,2 % |
| Restwelligkeit |
|
| ● maximal |
100 mV |
| Spannungsspitze |
|
| ● maximal |
200 mV |
| Ausführung der Anzeige für Normalbetrieb |
LED grün für 24 V O.K. |
| Art des Signals am Ausgang |
über Meldemodul (6EP1961-3BA10) möglich |
| Verhalten der Ausgangsspannung bei Einschalten |
kein Überschwingen von Ua (Soft-Start) |
| Ansprechverzögerungszeit maximal |
2,5 s |
| Spannungsanstiegszeit der Ausgangsspannung |
|
| ● maximal |
500 ms |
| Ausgangsstrom |
|
| ● Nennwert |
40 A |
| ● Bemessungsbereich |
0 ... 40 A; +60 ... +70 °C: Derating 2%/K |
|
|
| abgegebene Wirkleistung typisch |
960 W |
| kurzzeitiger Überlaststrom |
|
| ● bei Kurzschluss während Betrieb typisch |
120 A |
| Dauer der Überlastfähigkeit bei Überstrom |
|
| ● bei Kurzschluss während Betrieb |
25 ms |
| konstanter Überlaststrom |
|
| ● bei Kurzschluss während Hochlauf typisch |
46 A |
| Parallelschalten von Betriebsmitteln |
Ja; umschaltbare Kennlinie |
| Anzahl der parallelgeschalteten Betriebsmittel zur Leistungserhöhung |
2 |
| Wirkungsgrad |
|
| Wirkungsgrad [%] |
90 % |
| Verlustleistung [W] |
|
| ● bei Nennwert der Ausgangsspannung bei Nennwert des Ausgangsstroms typisch |
106 W |
| Regelung |
|
| relative Regelgenauigkeit der Ausgangsspannung bei schneller Schwankung der Eingangsspannung um +/- 15 % typisch |
1 % |
| relative Regelgenauigkeit der Ausgangsspannung bei Lastsprung der ohmschen Last 50/100/50 % typisch |
2 % |
| Ausregelzeit |
|
| ● bei Lastsprung 50 % auf 100 % typisch |
4 ms |
| ● bei Lastsprung 100 % auf 50 % typisch |
4 ms |
| Ausregelzeit |
|
| ● maximal |
10 ms |
| Schutz und Überwachung |
|
| Ausführung des Überspannungsschutzes |
< 35 V |
| Eigenschaft des Ausgangs kurzschlussfest |
Ja |
| Ausführung des Kurzschlussschutzes |
wahlweise Konstantstromkennlinie ca. 46 A oder speichernde Abschaltung |
| ● typisch |
46 A |
| Dauerkurzschlussstrom Effektivwert |
|
| ● typisch |
46 A |
| Ausführung der Anzeige für Überlast und Kurzschluss |
LED gelb für "Überlast", LED rot für "speichernde Abschaltung" |
| Sicherheit |
|
| Potenzialtrennung zwischen Eingang und Ausgang |
Ja |
| Potenzialtrennung |
Ausgangsspannung: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7) |
| Betriebsmittelschutzklasse |
Klasse I |
| Ableitstrom |
|
| ● maximal |
3,5 mA |
| Schutzart IP |
IP20 |
| EMV |
|
| Norm |
|
| ● für Störaussendung |
EN 55022 Klasse B |
| ● für Netzoberwellenbegrenzung |
EN 61000-3-2 |
| ● für Störfestigkeit |
EN 61000-6-2 |
| Normen, Spezifikationen, Zulassungen |
|
| Eignungsnachweis |
|
| ● CE-Kennzeichnung |
Ja |
| ● UL-Zulassung |
Ja; UL-Listed (UL 508), File E197259 |
| ● UKCA-Kennzeichnung |
Ja |
| ● EAC-Zulassung |
Ja |
| ● Regulatory Compliance Mark (RCM) |
Ja |
| ● NEC Class 2 |
Nein |
| ● SEMI F47 |
Ja |
| Art der Zertifizierung |
|
| ● CB-Zertifikat |
Nein |
| MTBF bei 40 °C |
485 437 h |
| Normen, Spezifikationen, Zulassungen Gefährliche Umgebungen |
|
| Eignungsnachweis |
|
| ● IECEx |
Nein |
| ● ATEX |
Nein |
| ● ULhazloc-Zulassung |
Nein |
| ● FM-Zulassung |
Nein |
| Normen, Spezifikationen, Zulassungen Schiffklassifikation |
|
| Schiffbau-Zulassung |
Nein |
| Schiffklassifikationsgesellschaft |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
Nein |
| ● Bureau Veritas (BV) |
Nein |
| ● Det Norske Veritas (DNV) |
Nein |
| ● Lloyds Register of Shipping (LRS) |
Nein |
| Normen, Spezifikationen, Zulassungen Umweltproduktdeklaration |
|
| Umweltproduktdeklaration |
Ja |
| Treibhauspotential [CO2 eq] |
|
| ● gesamt |
2 762,3 kg |
| ● während Herstellung |
76,5 kg |
| ● während Betrieb |
2 684,2 kg |
| ● nach End of Life |
0,64 kg |
| Umgebungsbedingungen |
|
| Umgebungstemperatur |
|
| ● während Betrieb |
0 ... 70 °C; bei natürlicher Konvektion (Eigenkonvektion) |
| ● während Transport |
-40 ... +85 °C |
| ● während Lagerung |
-40 ... +85 °C |
| Umweltkategorie gemäß IEC 60721 |
Klimaklasse 3K3, 5 ... 95% ohne Betauung |

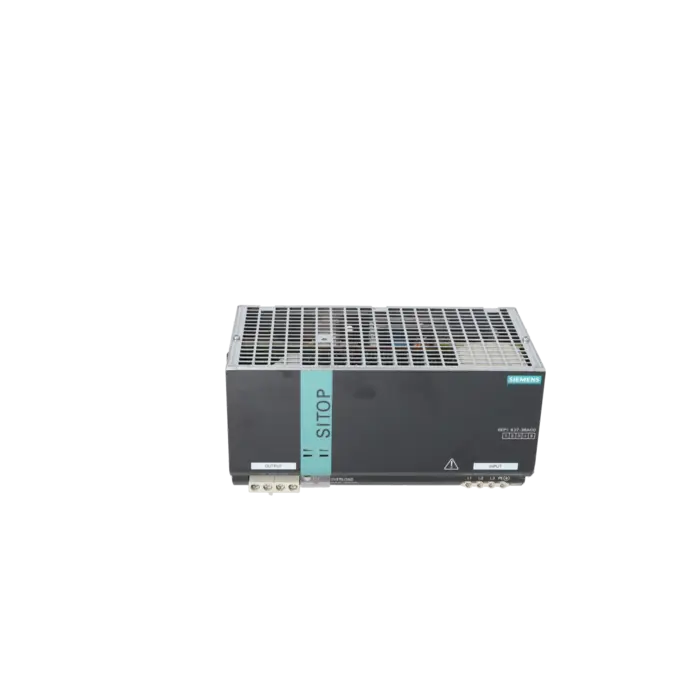

| Anschlusstechnik |
|
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| ● am Eingang |
L1, L2, L3, PE: je 1 Schraubklemme für 0,2 ... 4 mm² ein-/feindrähtig |
| ● am Ausgang |
+, -: je 2 Schraubklemmen für 0,33 ... 10 mm² |
| ● für Hilfskontakte |
- |

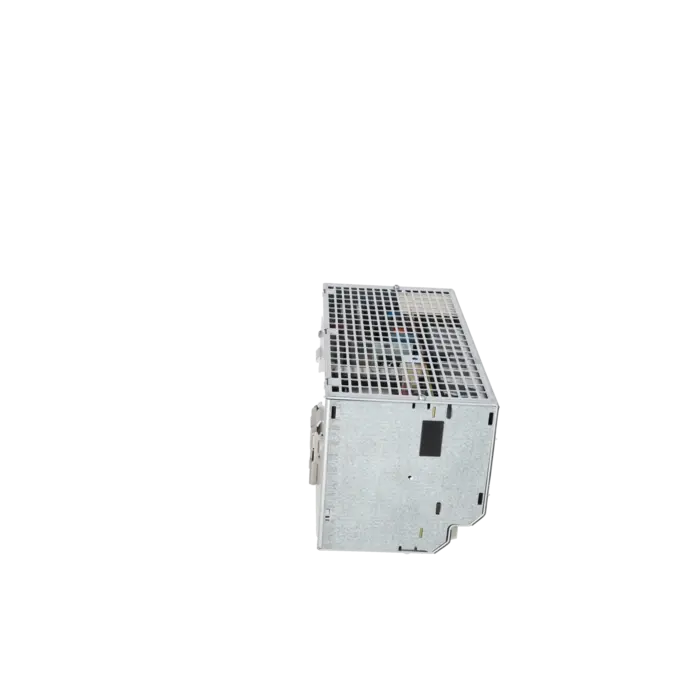

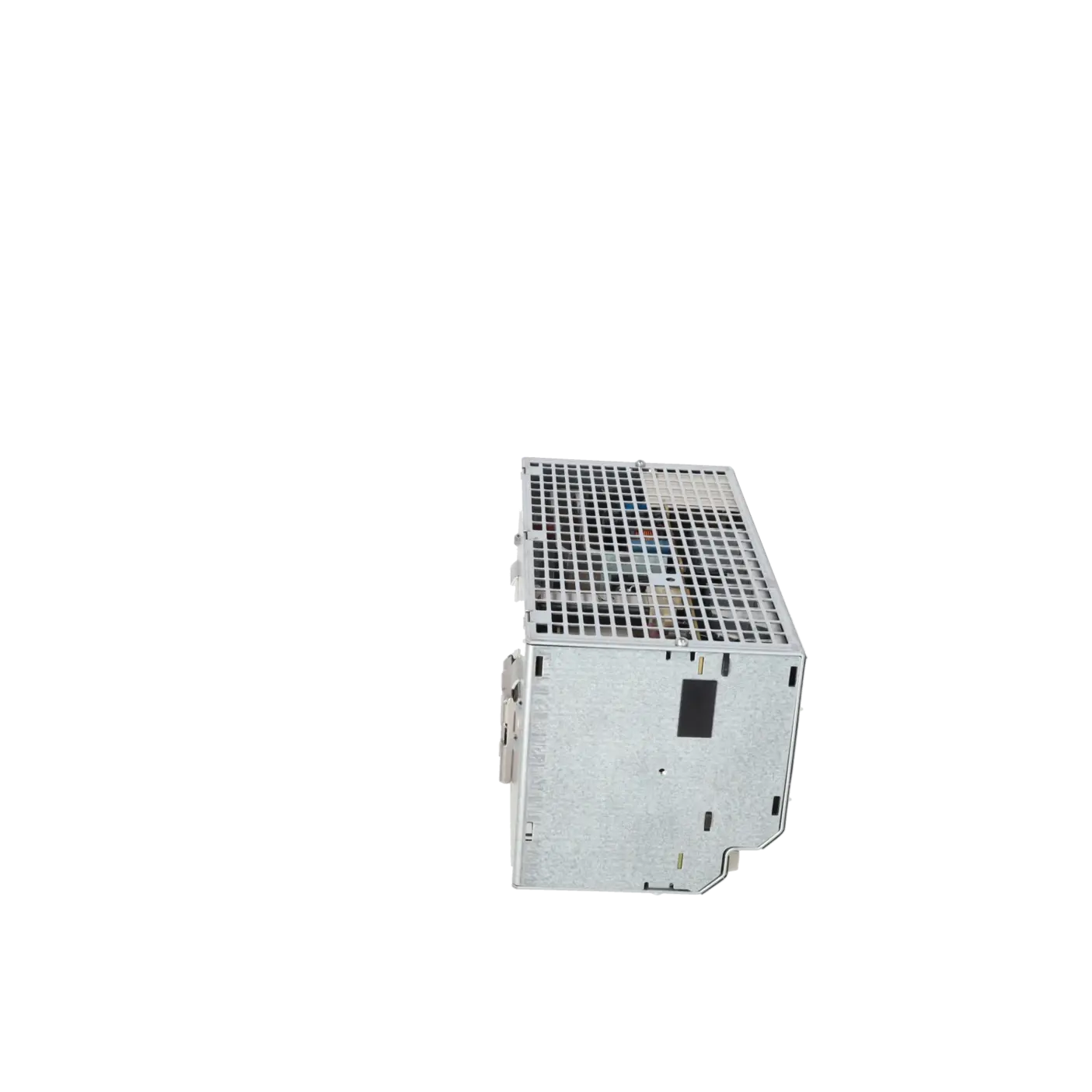

| Mechanische Daten |
|
| Breite × Höhe × Tiefe des Gehäuses |
240 × 125 × 125 mm |
| Einbaubreite × Einbauhöhe |
240 mm × 225 mm |
| einzuhaltender Abstand |
|
| ● oben |
50 mm |
| ● unten |
50 mm |
| ● links |
0 mm |
| ● rechts |
0 mm |

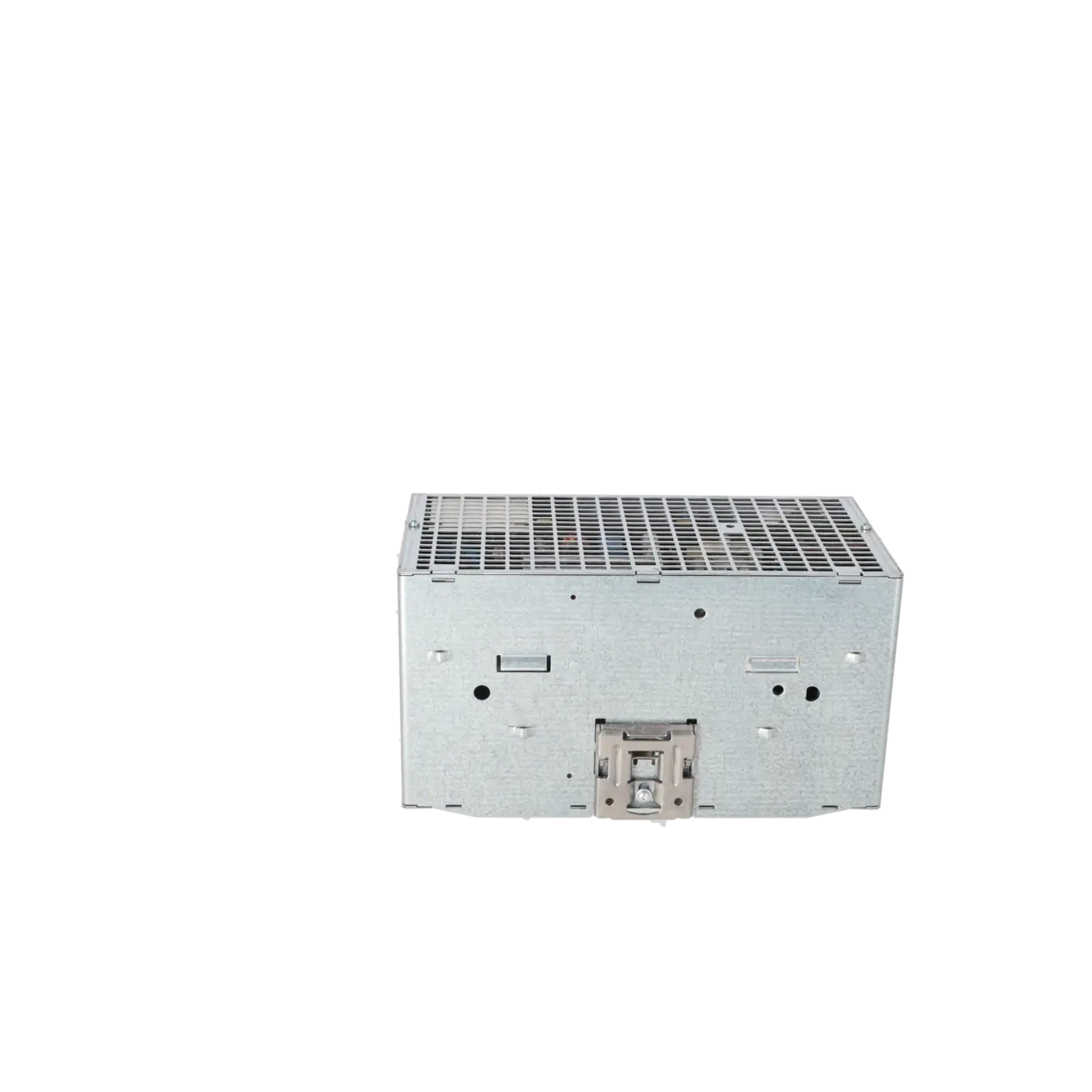

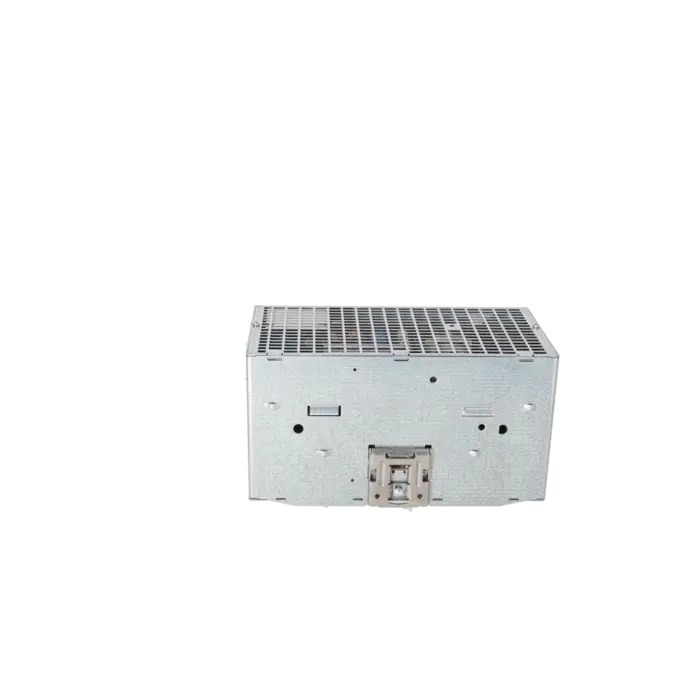

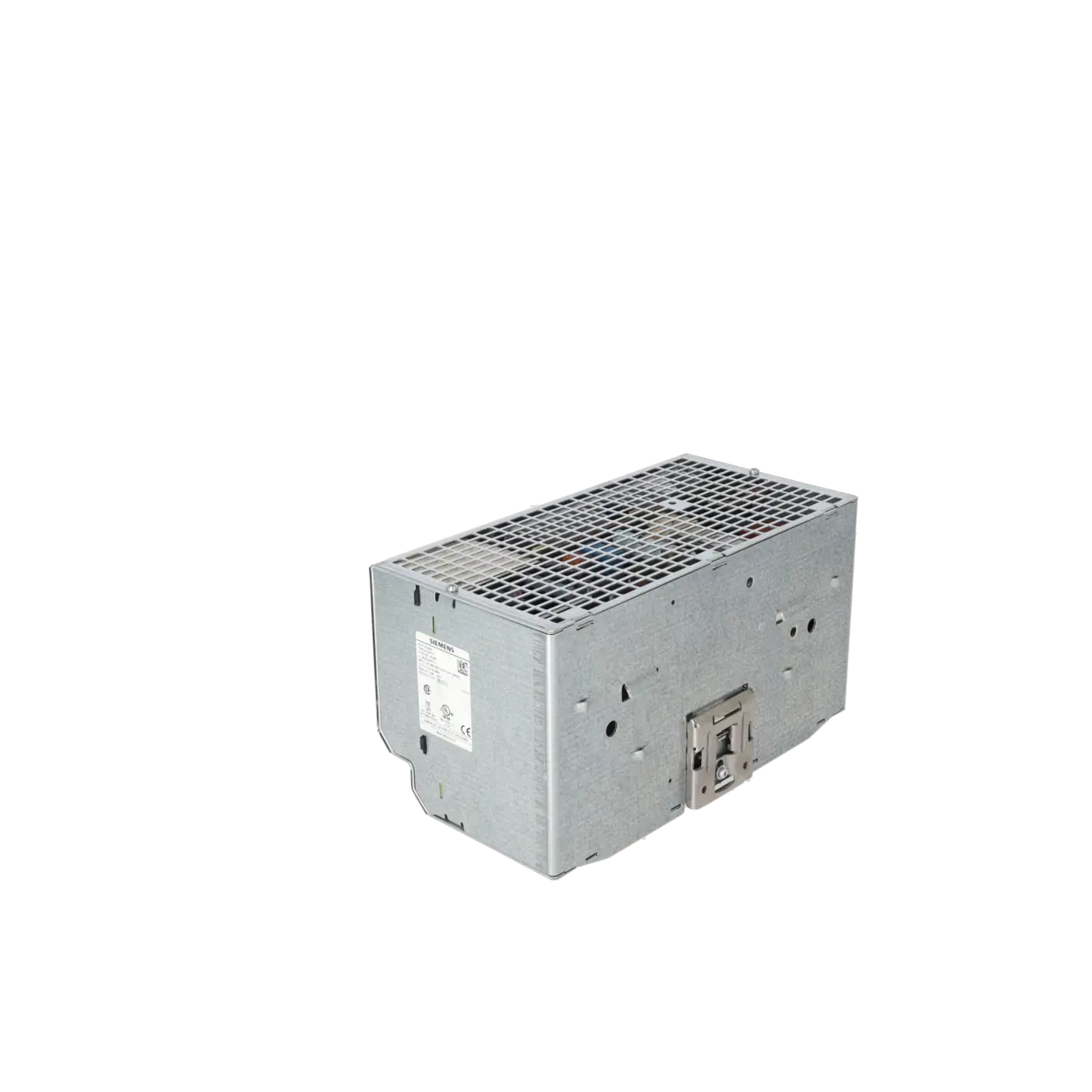

| Befestigungsart |
auf Normprofilschiene EN 60715 35x15 aufschnappbar |
| ● Hutschienenmontage |
Ja |
| ● S7-Profilschienenmontage |
Nein |
| ● Wandmontage |
Nein |
| anreihbares Gehäuse |
Ja |
| Nettogewicht |
3,2 kg |
