SIEMENS 6GK7542-5FX00-0XE0

Was ist 6GK7542-5FX00-0XE0 und wo wird es eingesetzt

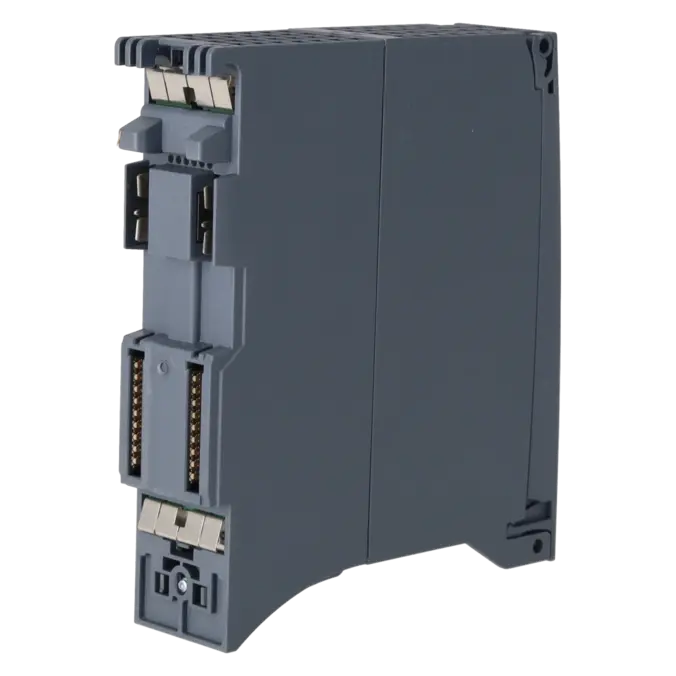

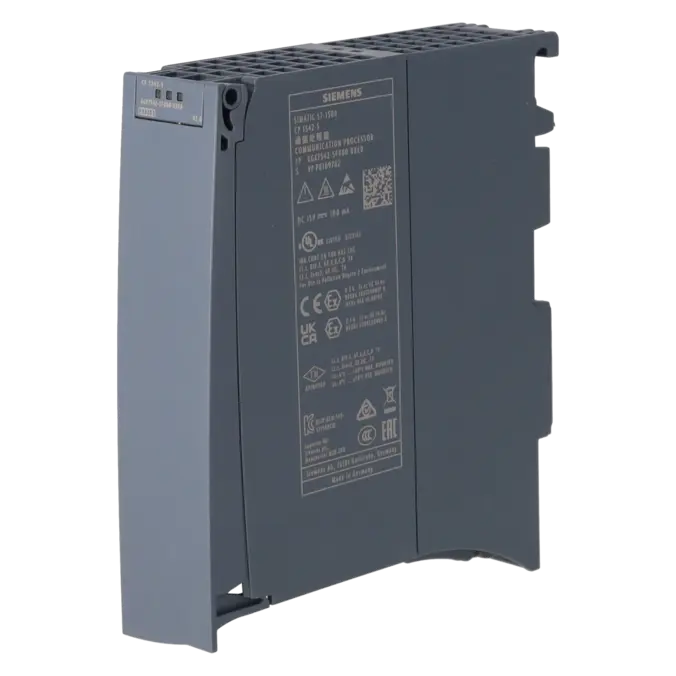

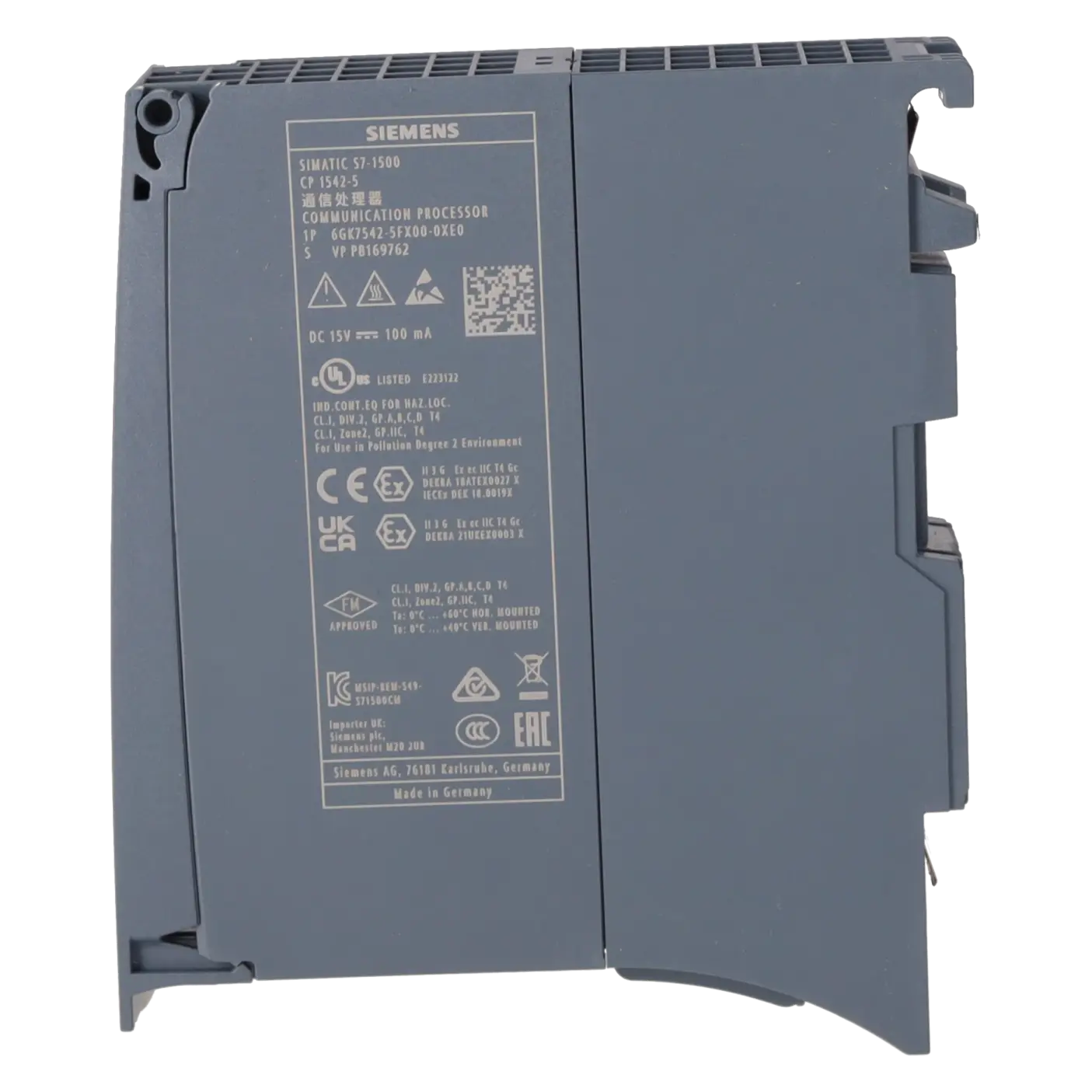

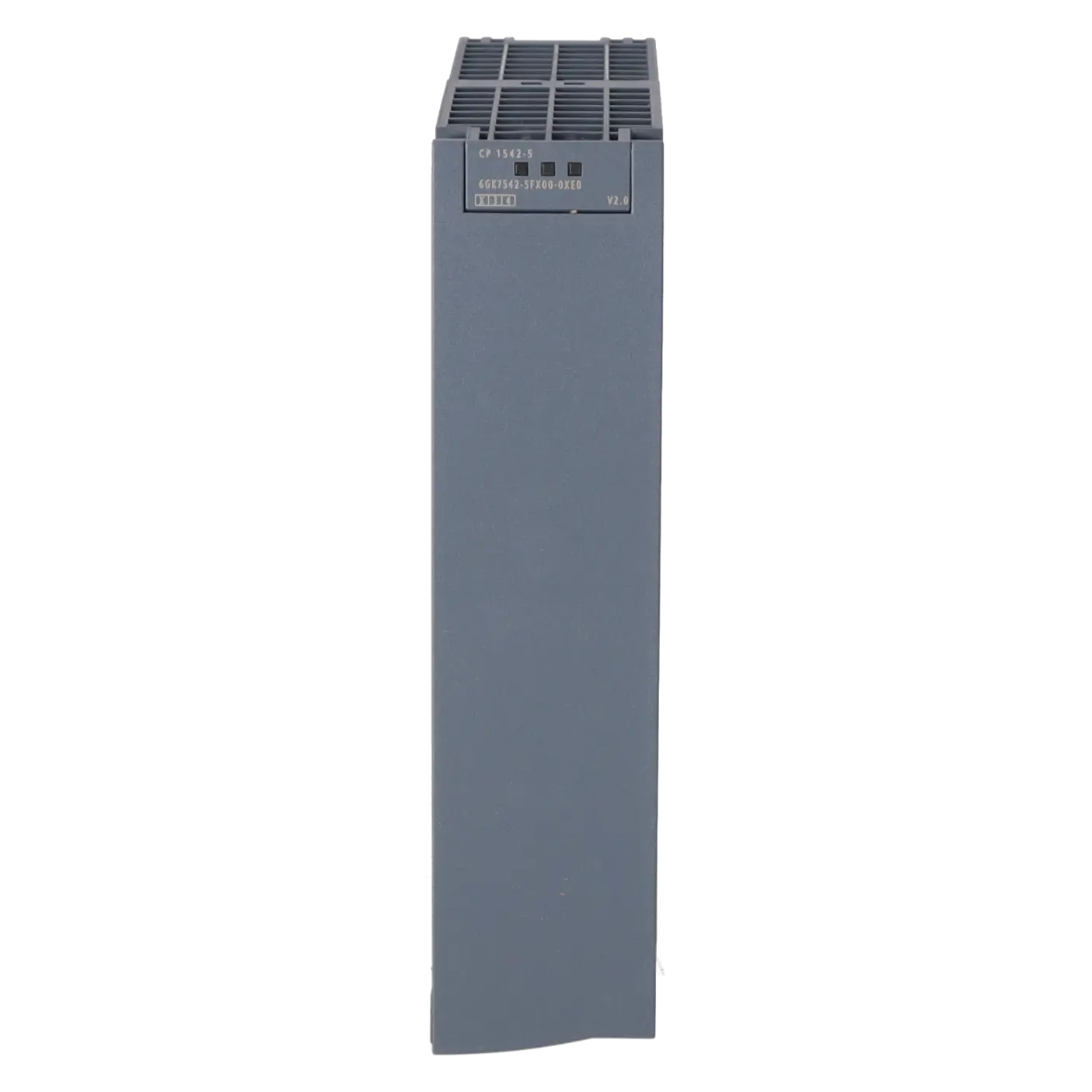

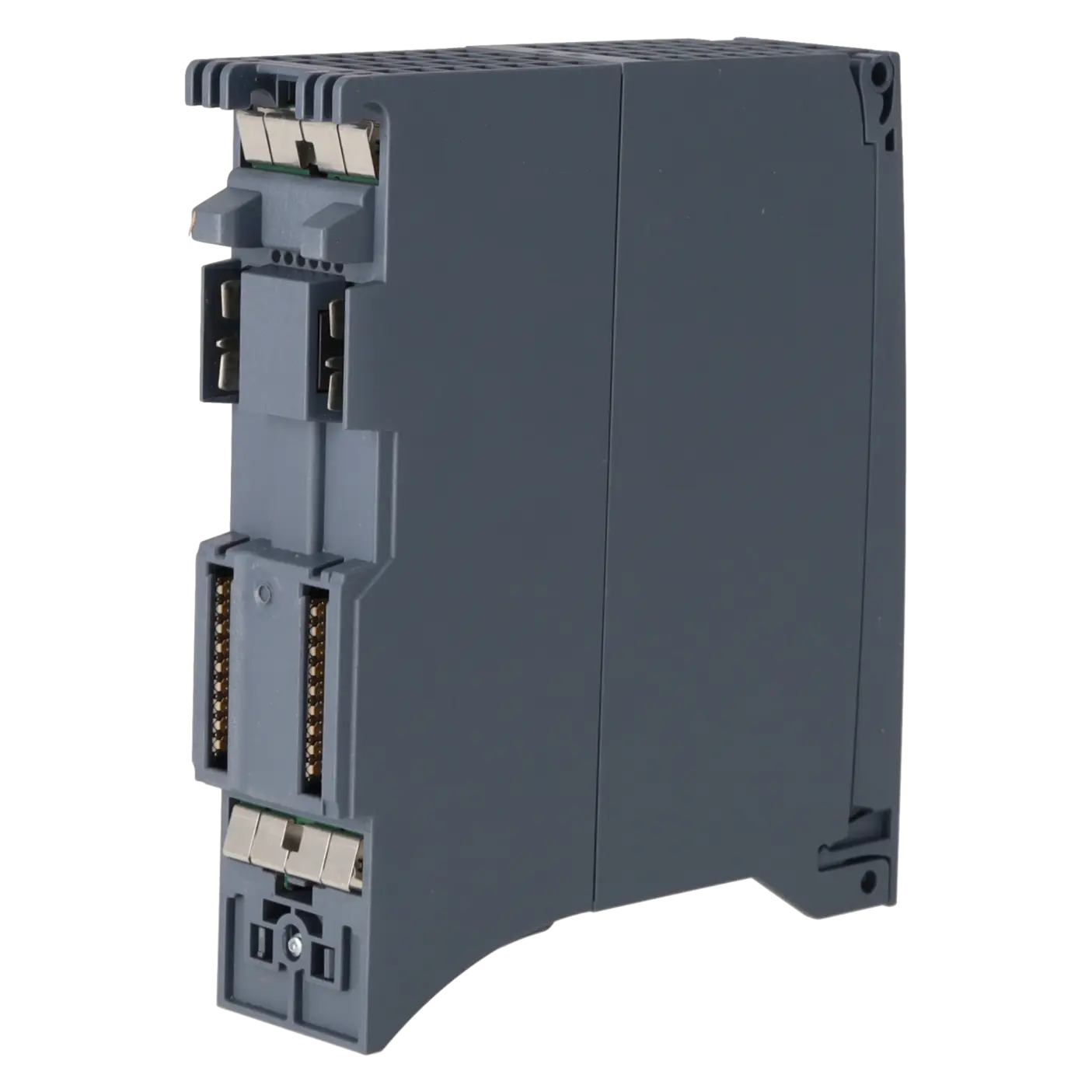

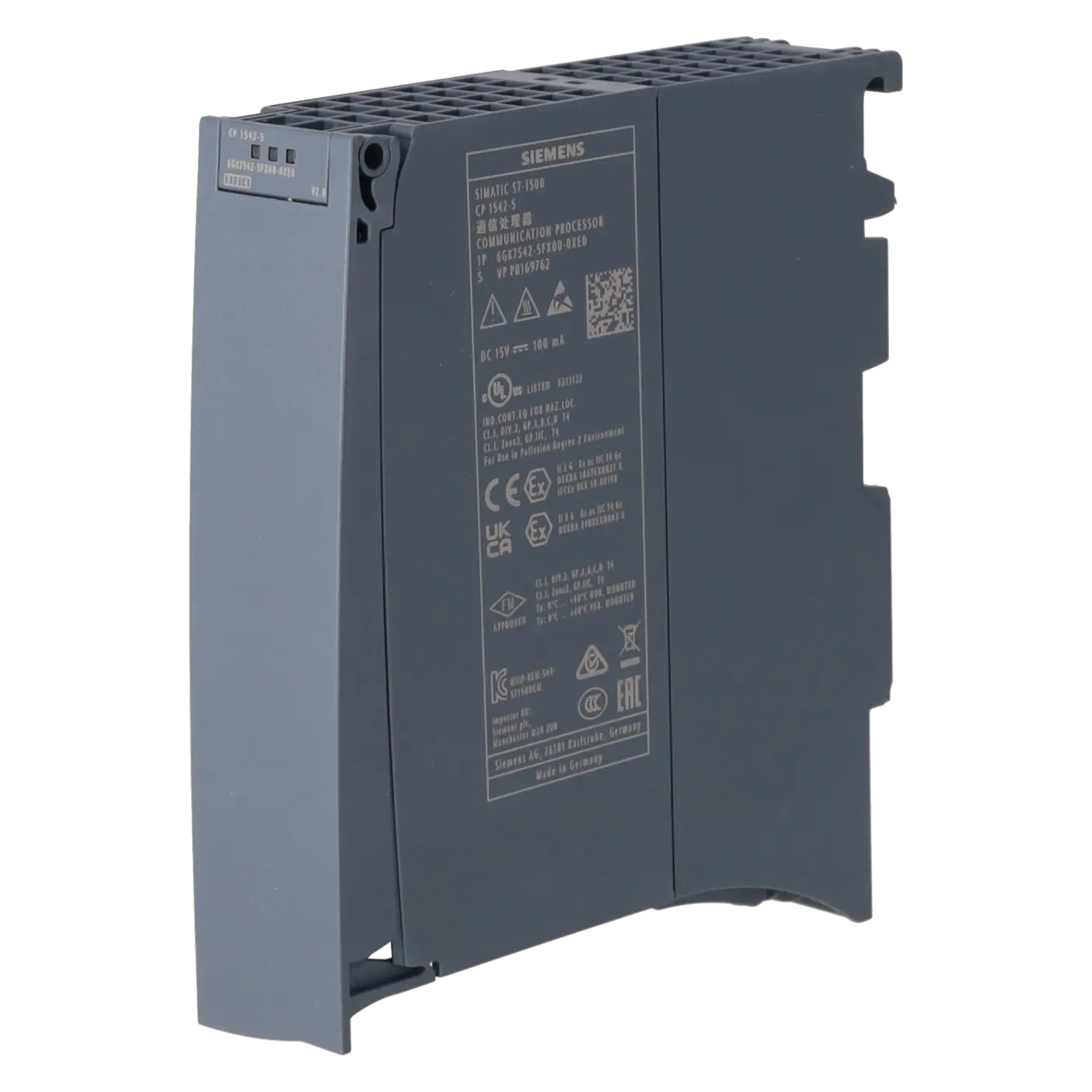

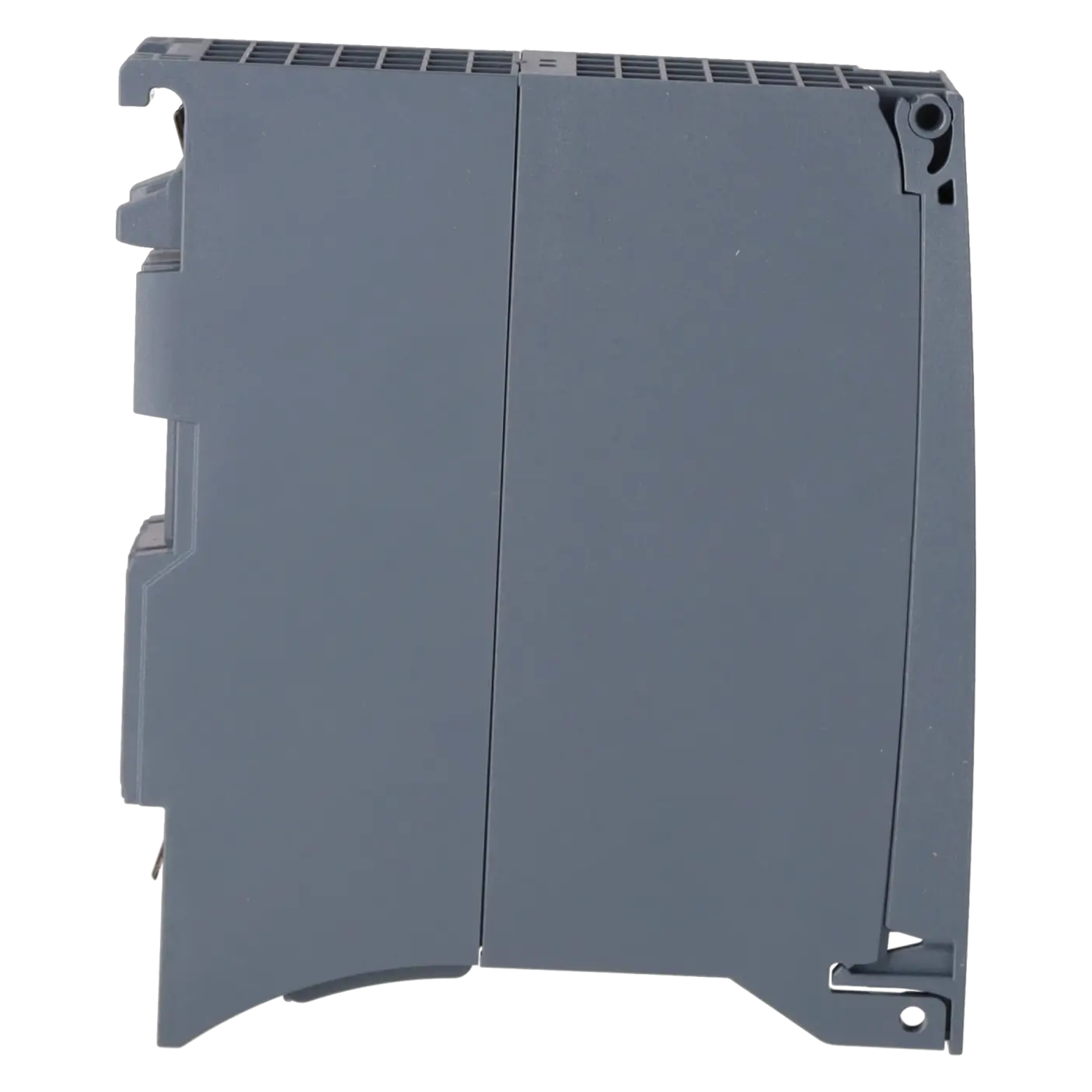

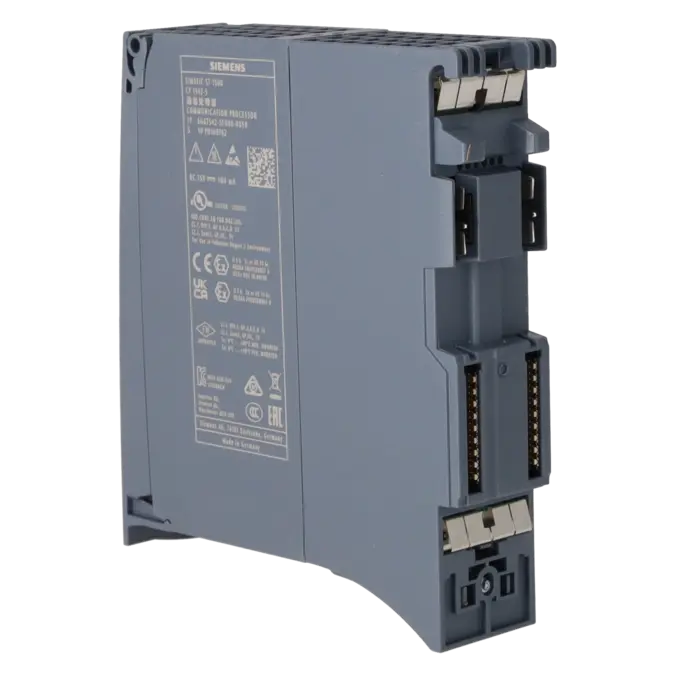

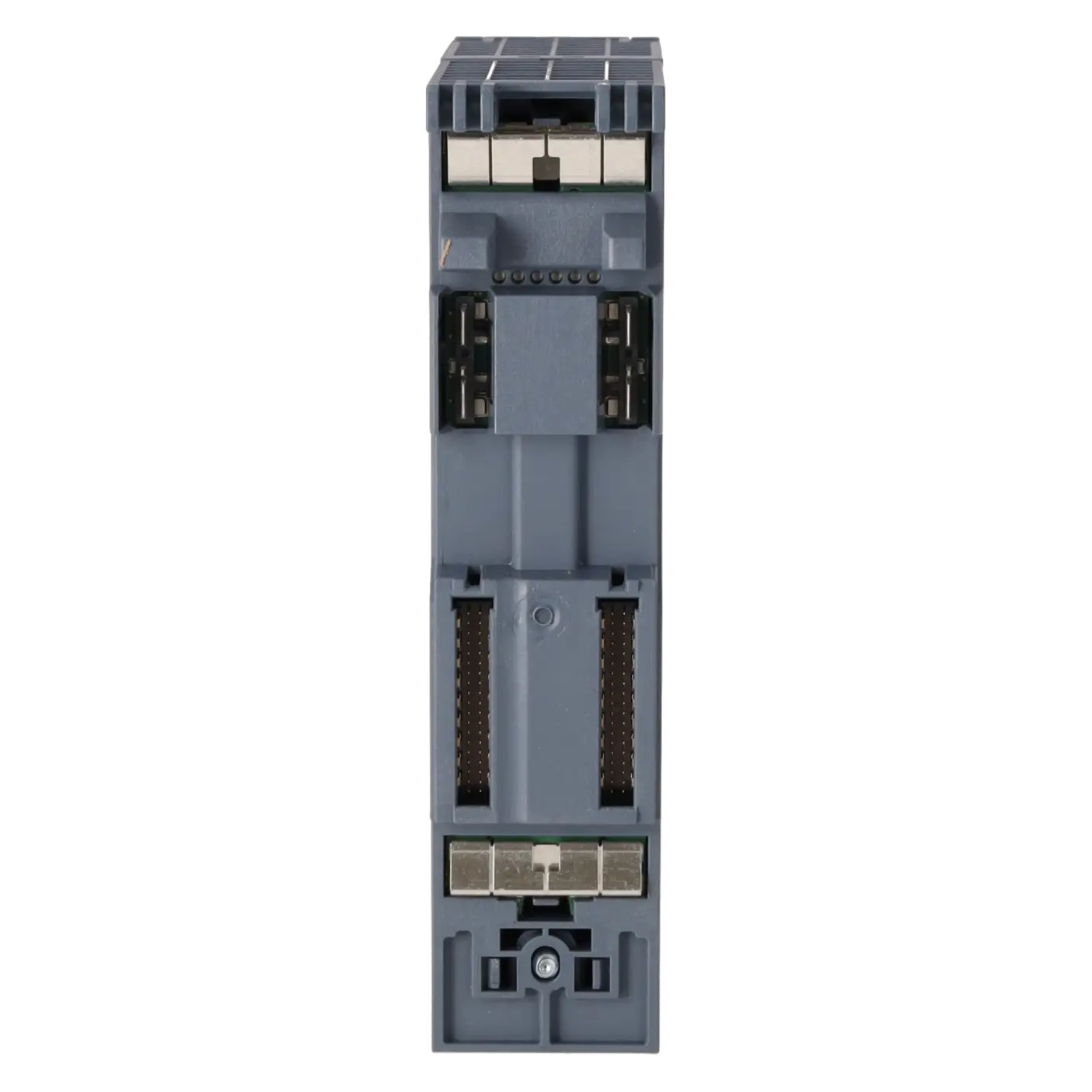

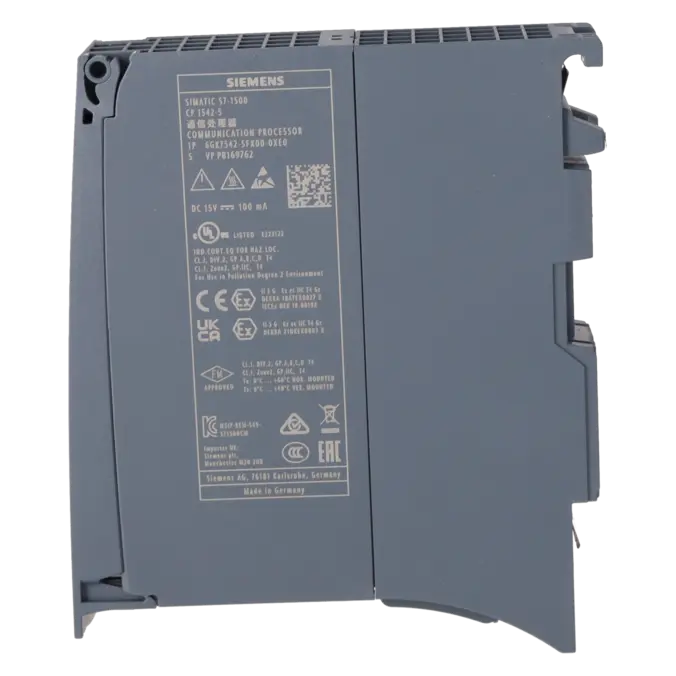

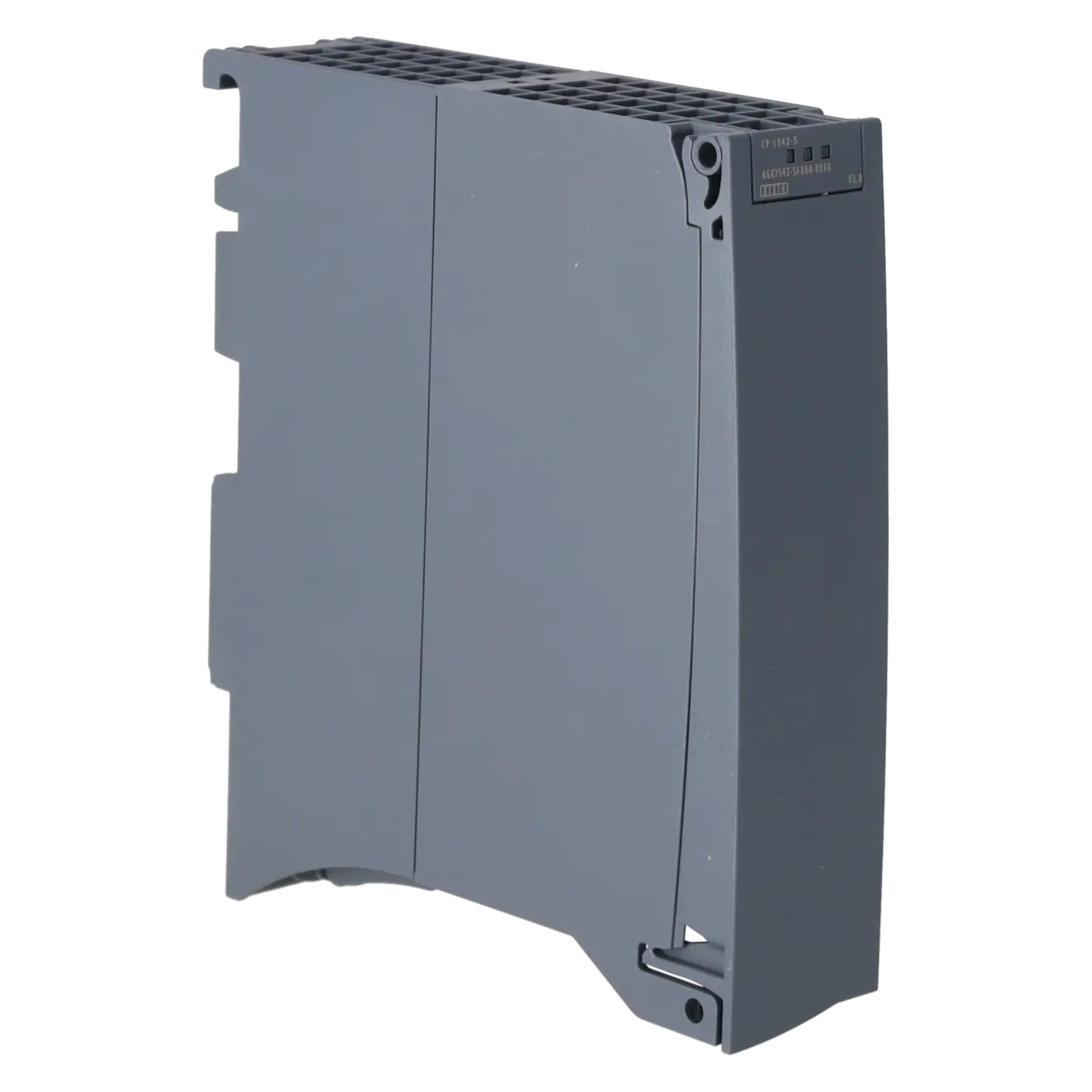

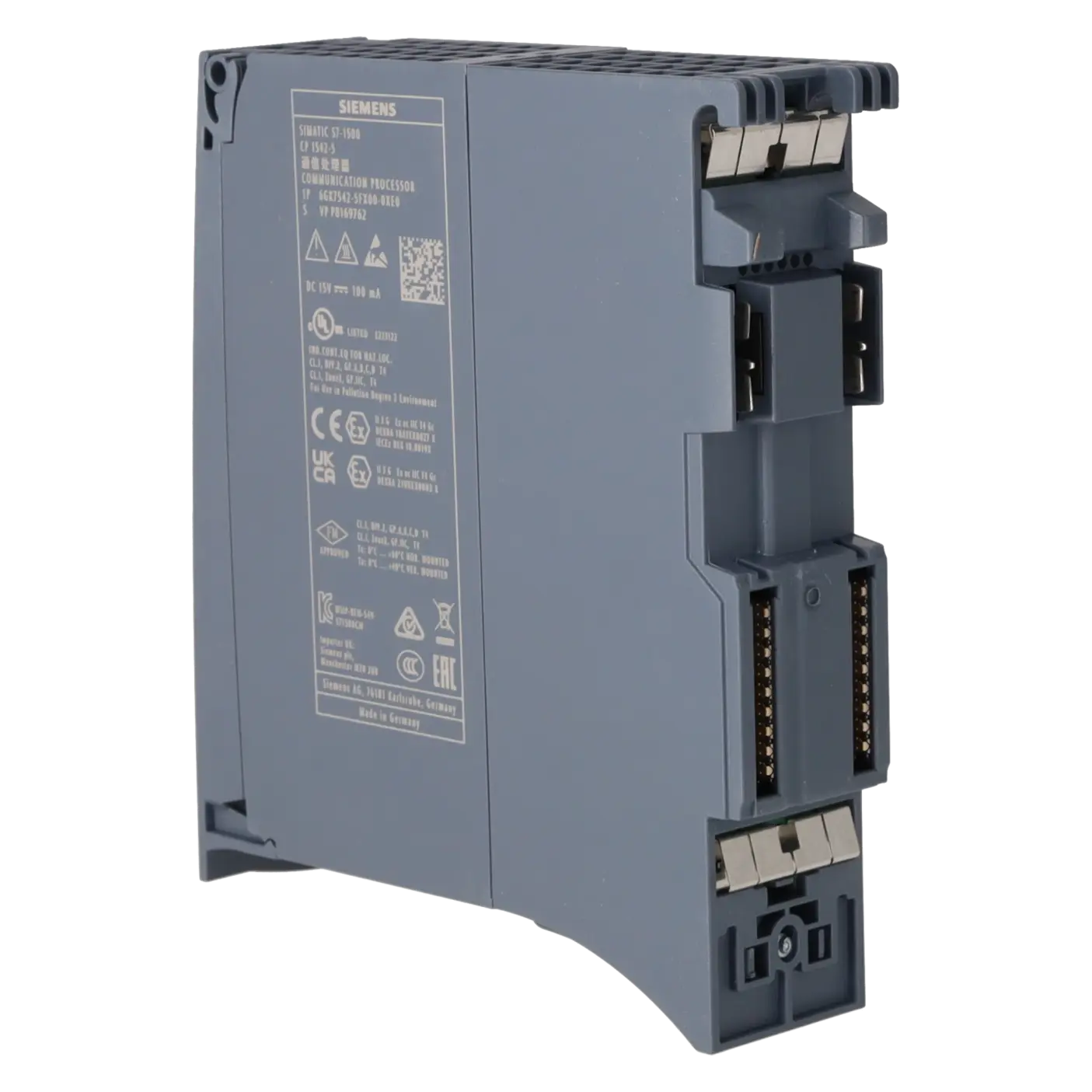

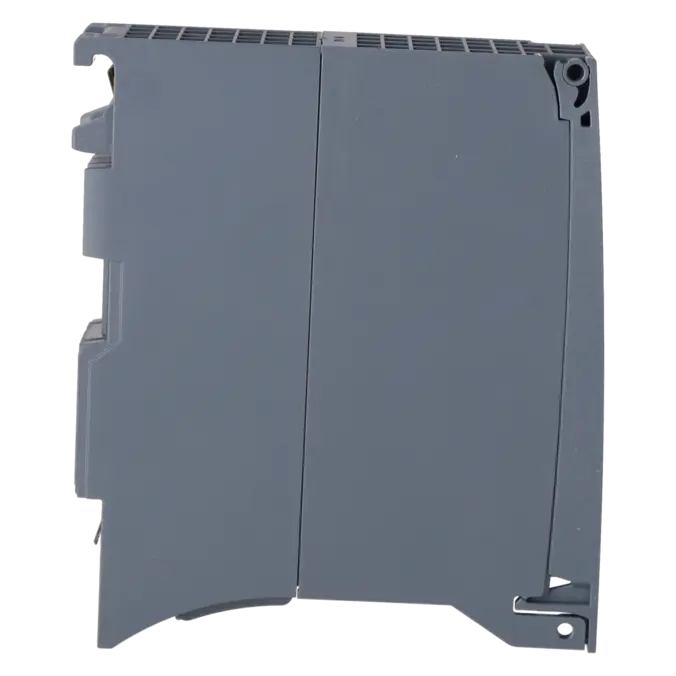

6GK7542-5FX00-0XE0 ist ein Siemens SIMATIC S7-1500 Kommunikationsprozessor CP 1542-5 für die Anbindung einer S7-1500 Station an ein PROFIBUS-DP-Feldbussystem. Die Baugruppe wird eingesetzt, wenn bestehende PROFIBUS-Teilnehmer in eine S7-1500 Automatisierungsumgebung eingebunden oder weiterbetrieben werden sollen. Sie unterstützt den Betrieb als DPV1-Master oder DP-Slave und ist damit besonders relevant für Anlagen, in denen dezentrale Peripherie, Bestandsgeräte oder übergeordnete Steuerungsstrukturen über PROFIBUS kommunizieren. Zusätzlich unterstützt der CP S7-Kommunikation, PG/OP-Kommunikation, Uhrzeitsynchronisation und Diagnosefunktionen. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer wichtig, weil Projektierung, Firmwarestand und Ersatzteilstrategie exakt zur vorhandenen Anlage passen müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe besitzt eine PROFIBUS-Schnittstelle als 9-polige Sub-D-Buchse mit RS485-Ausführung und unterstützt PROFIBUS-Übertragungsraten von 9,6 kbit/s bis 12 Mbit/s. In der Praxis ist deshalb zu prüfen, ob Busadresse, Abschlusswiderstände, Verdrahtung, Projektierung und Übertragungsgeschwindigkeit zur bestehenden Anlage passen. Die Versorgung erfolgt über den S7-1500-Rückwandbus mit 15 V, die typische Stromaufnahme beträgt 100 mA und die typische Verlustleistung 1,5 W. Das kompakte, einfach breite S7-1500-Baugruppenformat mit IP20 ist für den Schaltschrank vorgesehen. Für Austausch und Fehlersuche sind außerdem Einbaulage, Umgebungstemperatur, Firmwarestand und TIA-Portal-Projektierung relevant, weil sie direkten Einfluss auf Diagnose, Wiederinbetriebnahme und Ersatzteilfreigabe haben.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6GK7542-5FX00-0XE0 ist der Produktstatus als EOP seit August 2024 einzuordnen. Die Baugruppe befindet sich damit nicht mehr in der regulären aktiven Produktphase, sondern ist für Betreiber vor allem als Ersatzteil-, Reparatur- und Obsoleszenzthema relevant. Als Nachfolger wird 6GK7542-5FX10-0XE0 geführt; vor einem Austausch muss jedoch projektspezifisch geprüft werden, ob Firmware, Projektierung, CPU-Typ, Anlagenfreigaben und die elektrische Auslegung der S7-1500 Station passen. Besonders wichtig ist der Blick auf vorhandene PROFIBUS-Strukturen, weil ein Kommunikationsprozessor direkt die Feldbusanbindung der Anlage beeinflusst. Bei kritischen Anlagen sollte die Beschaffungsstrategie frühzeitig bewertet werden, damit Reparatur, Austausch, Bevorratung oder Migration nicht erst im ungeplanten Stillstand entschieden werden müssen.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem Defekt von 6GK7542-5FX00-0XE0 kann eine Reparatur sinnvoll sein, wenn die vorhandene S7-1500 PROFIBUS-Anbindung weiter genutzt und eine ungeplante Migration vermieden werden soll. Eine Fehleranalyse, Instandsetzung und anschließende Funktionsprüfung unterstützt die Entscheidung, ob Reparatur, Austausch oder Ersatzteilbeschaffung wirtschaftlich und technisch sinnvoll ist. Für kurzfristige Stillstandssituationen kann ein Austauschgerät helfen, die Wiederinbetriebnahme schneller vorzubereiten. Bei abgekündigten Baugruppen ist außerdem Life Cycle Management relevant, um Bestände, Ausfallrisiken, Reparaturfähigkeit und Bevorratung strukturiert zu bewerten. Technischer Vor-Ort-Service und Fachwissen rund um SIMATIC S7, TIA Portal, PROFIBUS-Diagnose und Obsoleszenz können zusätzlich helfen, Kommunikationsfehler einzugrenzen und die Anlagenverfügbarkeit planbarer abzusichern.

Kann 6GK7542-5FX00-0XE0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Bei EICHLER wird die Baugruppe nach individuellem Fehlerbild analysiert, die Ursache eingegrenzt und bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Instandsetzung folgt eine Funktionsprüfung im hauseigenen Testzentrum; Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilbeschaffung.

Gibt es einen Nachfolger für 6GK7542-5FX00-0XE0?

Ja, als Nachfolger wird 6GK7542-5FX10-0XE0 geführt. Der Austausch sollte trotzdem nicht rein über die Artikelnummer entschieden werden, weil Firmwarestand, Projektierung, CPU-Typ, Anlagenfreigabe und die Stromversorgung der S7-1500 Station geprüft werden müssen. Besonders bei produktionskritischen PROFIBUS-Anbindungen ist eine technische Vorprüfung sinnvoll, damit der Wechsel nicht zu ungeplanten Diagnose- oder Kommunikationsproblemen führt.

Ist 6GK7542-5FX00-0XE0 für SIMATIC S7-1500 und PROFIBUS DP geeignet?

Ja, 6GK7542-5FX00-0XE0 ist für den Einsatz im SIMATIC S7-1500 Automatisierungssystem vorgesehen und bindet die Station an PROFIBUS DP an. Die Baugruppe kann als DP-Master oder DP-Slave genutzt werden, jedoch nicht gleichzeitig in beiden Rollen. Für die Praxis ist deshalb entscheidend, dass die Projektierung eindeutig zur vorgesehenen Kommunikationsrolle, zum Busaufbau und zu den angeschlossenen PROFIBUS-Teilnehmern passt.

Was tun, wenn 6GK7542-5FX00-0XE0 nicht mehr als Neuteil verfügbar ist?

Dann sollten Reparatur, Austauschgerät, geprüfte Ersatzteilbeschaffung und Bevorratung parallel bewertet werden. Bei abgekündigten Kommunikationsbaugruppen ist eine reine Ad-hoc-Beschaffung riskant, weil Ausfälle direkt die Feldbuskommunikation und damit die Anlagenverfügbarkeit betreffen können. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für Betreiber mit mehreren S7-1500 PROFIBUS-Stationen kann zusätzlich ein Life-Cycle-Check helfen, kritische Bestände und Ausfallrisiken strukturiert zu bewerten.

Wann ist Austausch statt Reparatur bei 6GK7542-5FX00-0XE0 sinnvoll?

Ein Austausch ist sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss oder wenn die Fehleranalyse zeigt, dass eine Reparatur wirtschaftlich oder technisch nicht zweckmäßig ist. Eine Reparatur bleibt interessant, wenn die bestehende Projektierung erhalten bleiben soll und die Baugruppe zuverlässig instandgesetzt werden kann. Entscheidend sind Stillstandsrisiko, Ersatzteilverfügbarkeit, Anlagenfreigabe, Kostenrahmen und geplante Restlaufzeit der Anlage. Bei EICHLER kann die Entscheidung über Fehleranalyse, Kostenvoranschlag und Funktionsprüfung fachlich abgesichert werden.

Welche Daten sollten vor dem Tausch von 6GK7542-5FX00-0XE0 geprüft werden?

Vor dem Tausch sollten Artikelnummer, Firmwarestand, Baugruppenname, Steckplatz, CPU-Typ und TIA-Portal-Projektierung geprüft werden. Zusätzlich sind PROFIBUS-Adresse, Rolle als DP-Master oder DP-Slave, Baudrate, Busabschluss und angeschlossene Teilnehmer relevant. Wenn auf den Nachfolger gewechselt wird, sollte auch die elektrische Auslegung der Station betrachtet werden. Eine aktuelle Projektsicherung reduziert das Risiko, dass nach dem Austausch Kommunikationsdaten fehlen oder Diagnosemeldungen die Wiederinbetriebnahme verzögern.

Wie lässt sich ein Ausfall von 6GK7542-5FX00-0XE0 kurzfristig überbrücken?

Ein Ausfall lässt sich häufig über Austausch, Reparaturanmeldung oder vorhandene Bevorratung überbrücken. Zuerst sollte das Fehlerbild sauber eingegrenzt werden, damit kein intakter CP ersetzt wird, obwohl die Ursache in Verdrahtung, Busabschluss oder Projektierung liegt. Bei einem bestätigten Baugruppenfehler kann ein Austauschgerät die Stillstandszeit reduzieren, während die defekte Baugruppe repariert oder als Ersatzteil bewertet wird. Für wiederkehrend kritische Anlagen ist eine geplante Ersatzteilstrategie meist stabiler als eine reine Notfallbeschaffung.

Kann 6GK7542-5FX00-0XE0 in eine Bevorratungsstrategie aufgenommen werden?

Ja, eine Bevorratung kann bei abgekündigten PROFIBUS-Kommunikationsbaugruppen sinnvoll sein, wenn mehrere Anlagen denselben CP verwenden oder ein Ausfall hohe Stillstandskosten verursacht. Wichtig ist, den tatsächlichen Anlagenbestand, die Ausfallkritikalität, die Reparaturfähigkeit und mögliche Nachfolger gemeinsam zu betrachten. Life Cycle Management unterstützt dabei, kritische Baugruppen zu priorisieren und Ersatzteil-, Reparatur- und Migrationsentscheidungen planbarer zu machen. Dadurch kann der Weiterbetrieb bestehender S7-1500 PROFIBUS-Strukturen besser abgesichert werden.
