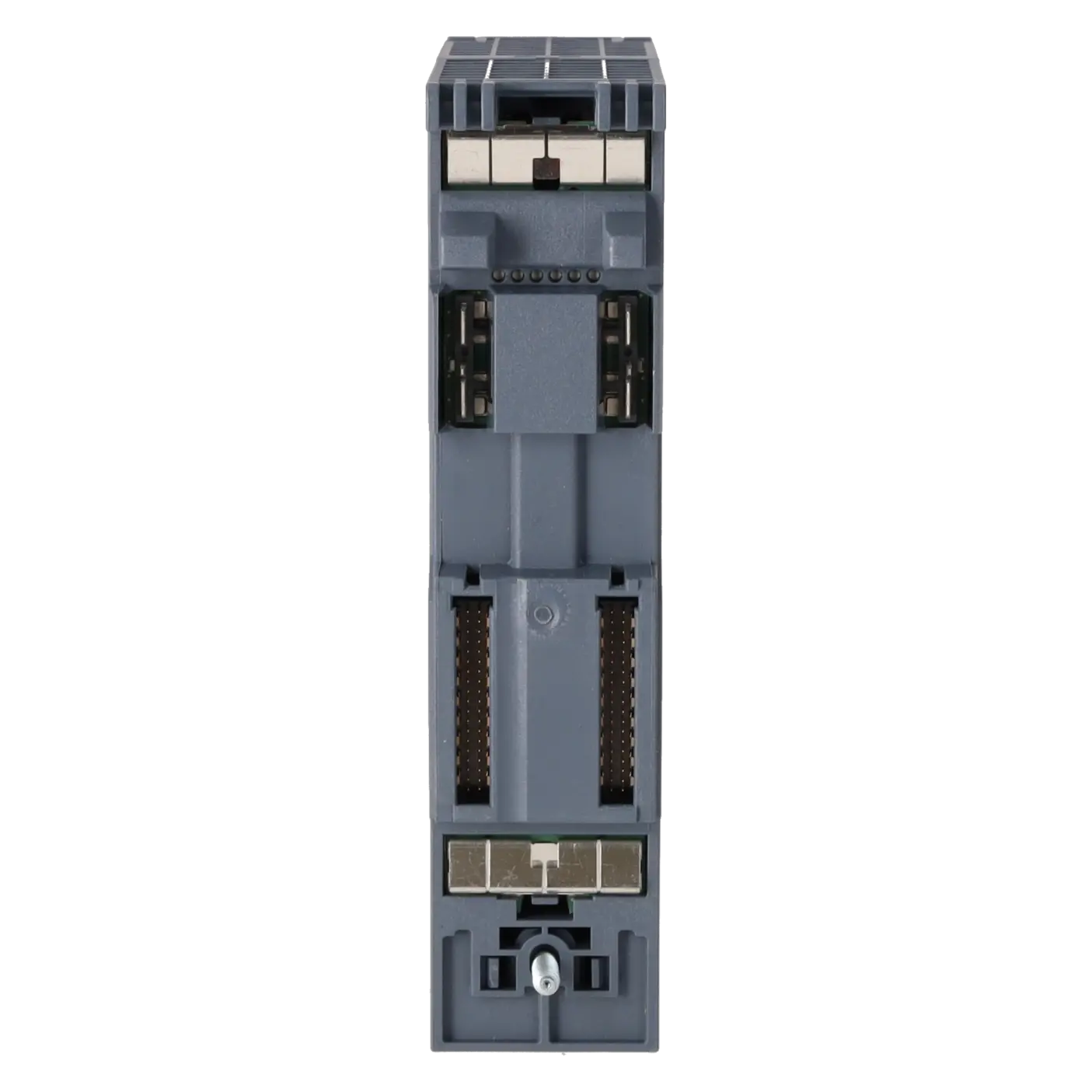

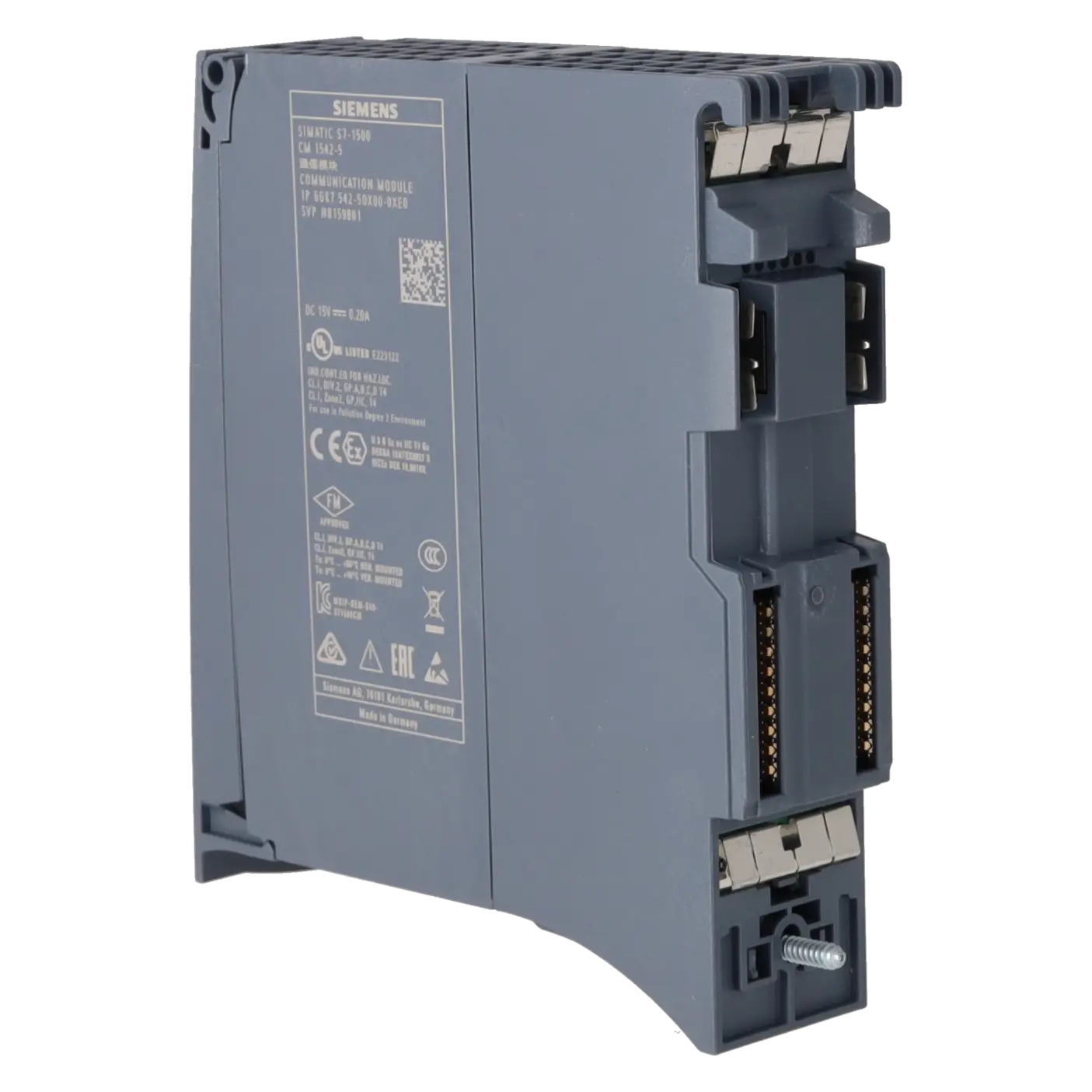

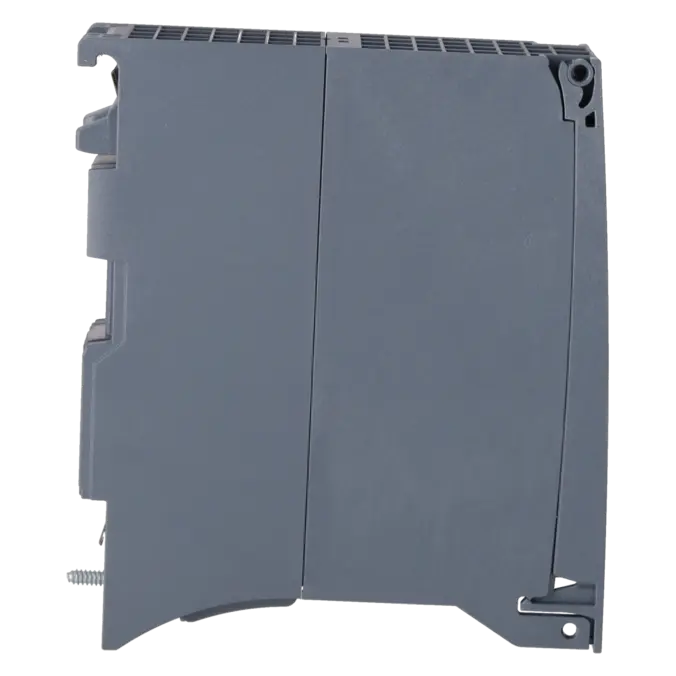

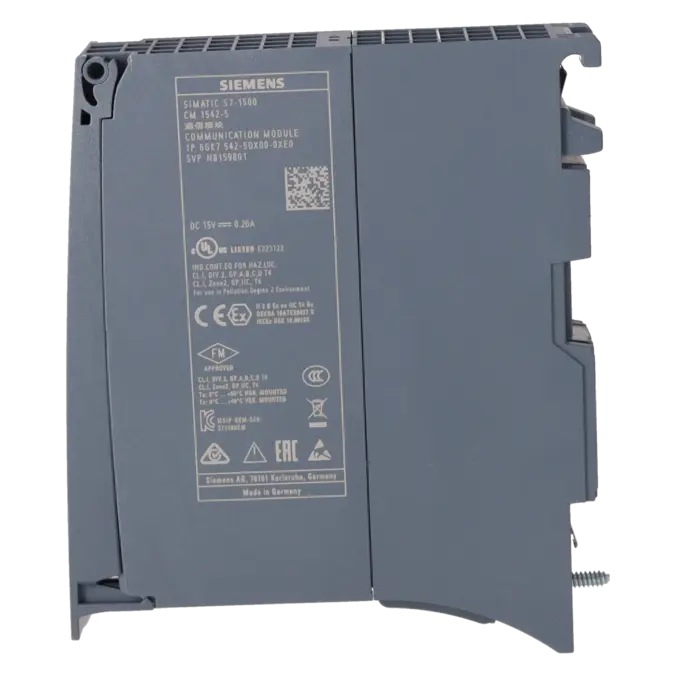

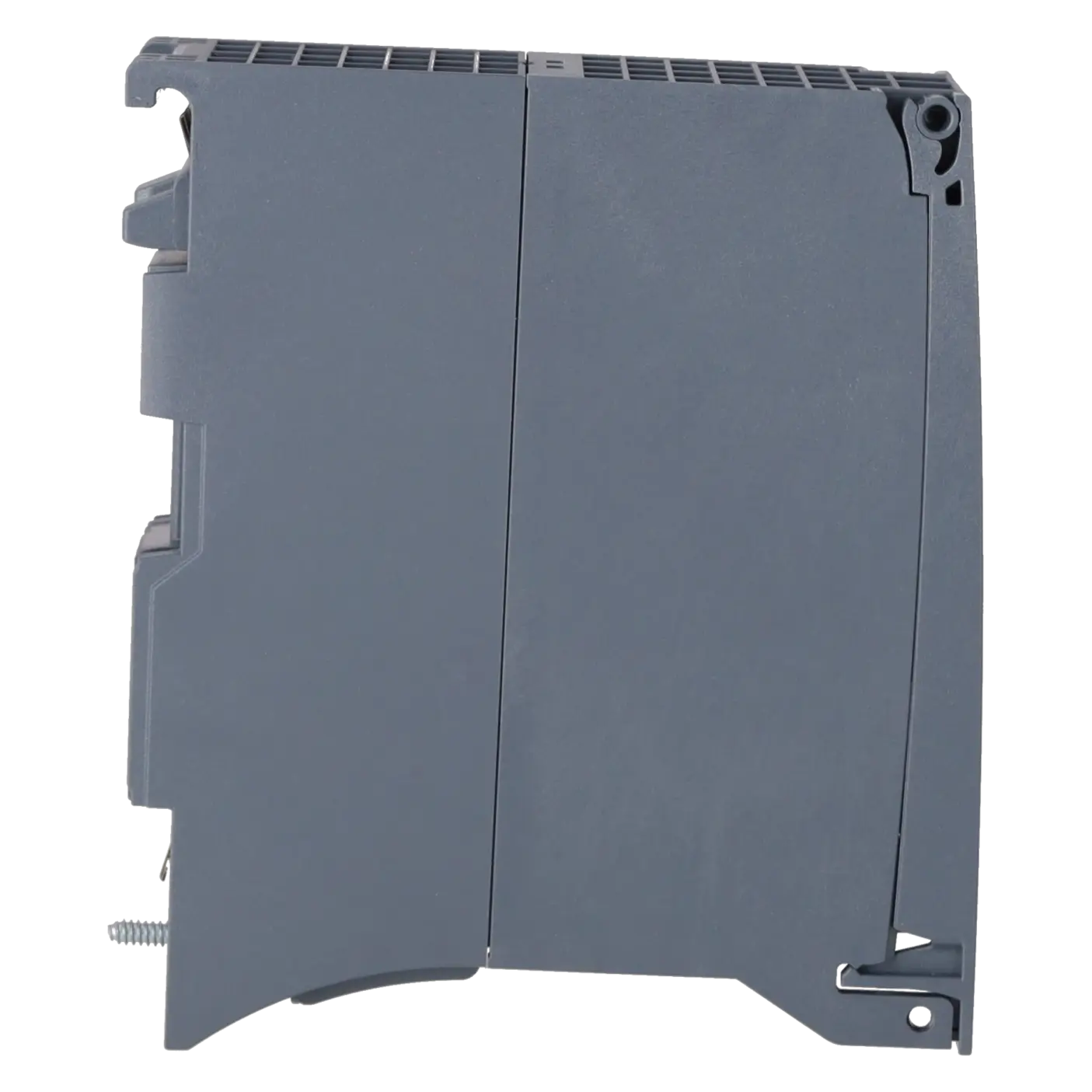

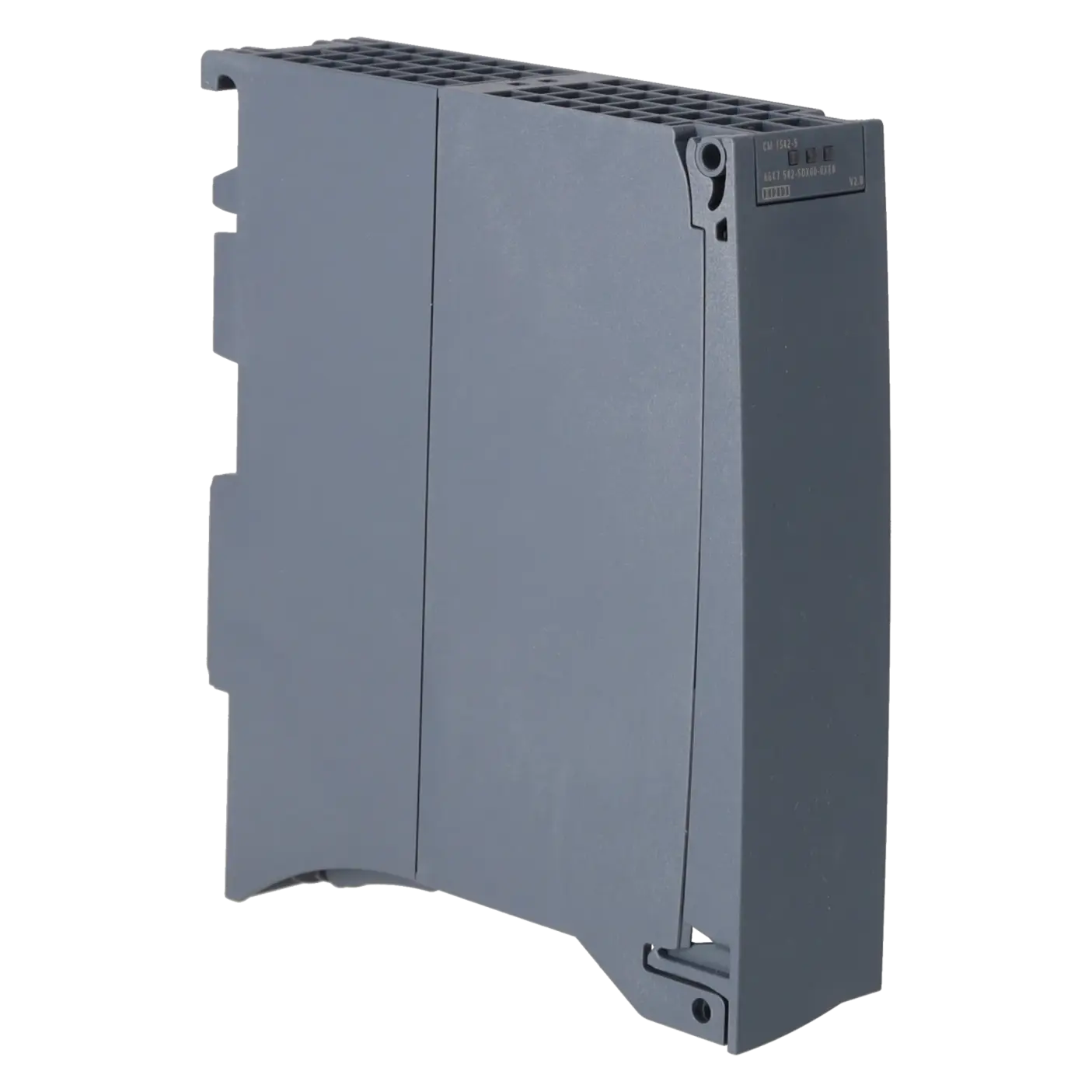

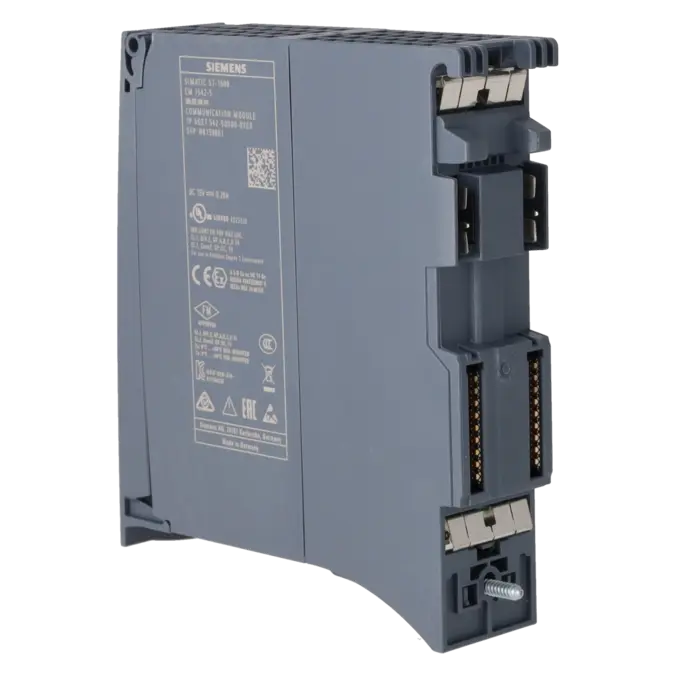

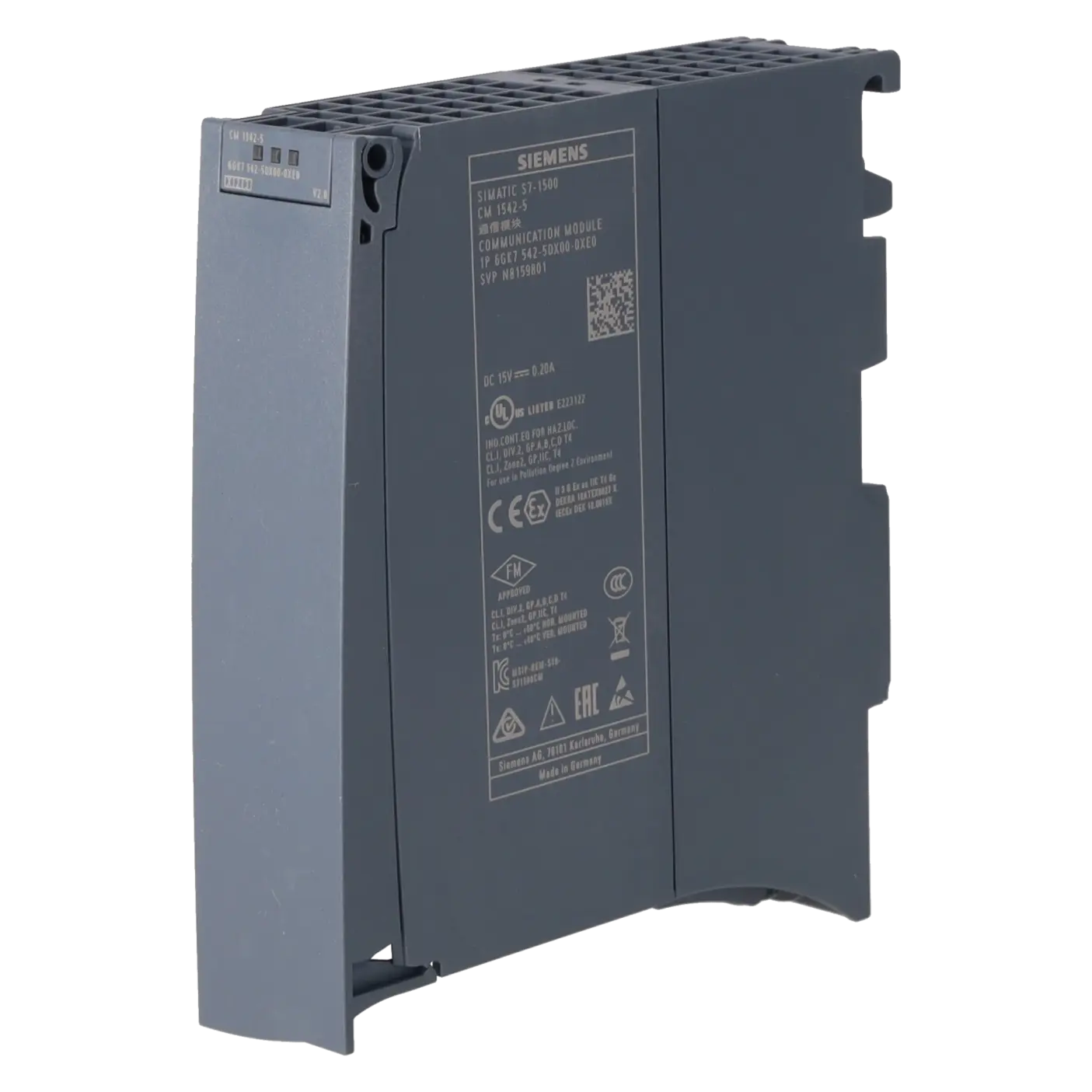

SIEMENS 6GK7542-5DX00-0XE0

Was ist 6GK7542-5DX00-0XE0 und wo wird es eingesetzt

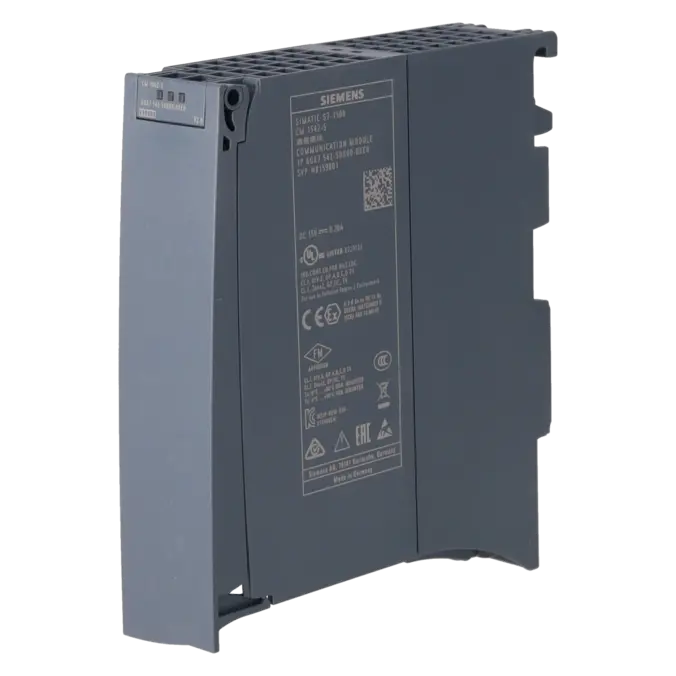

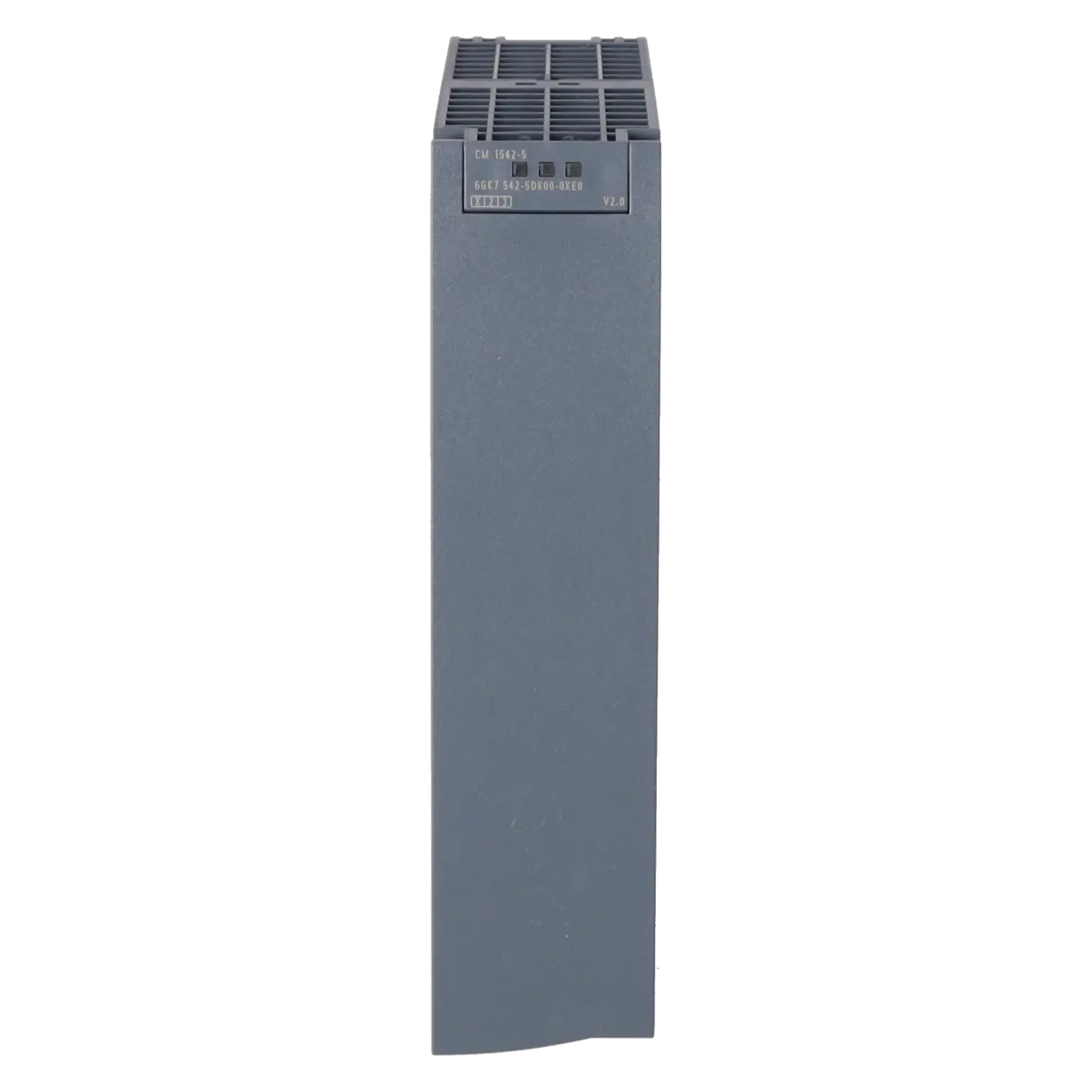

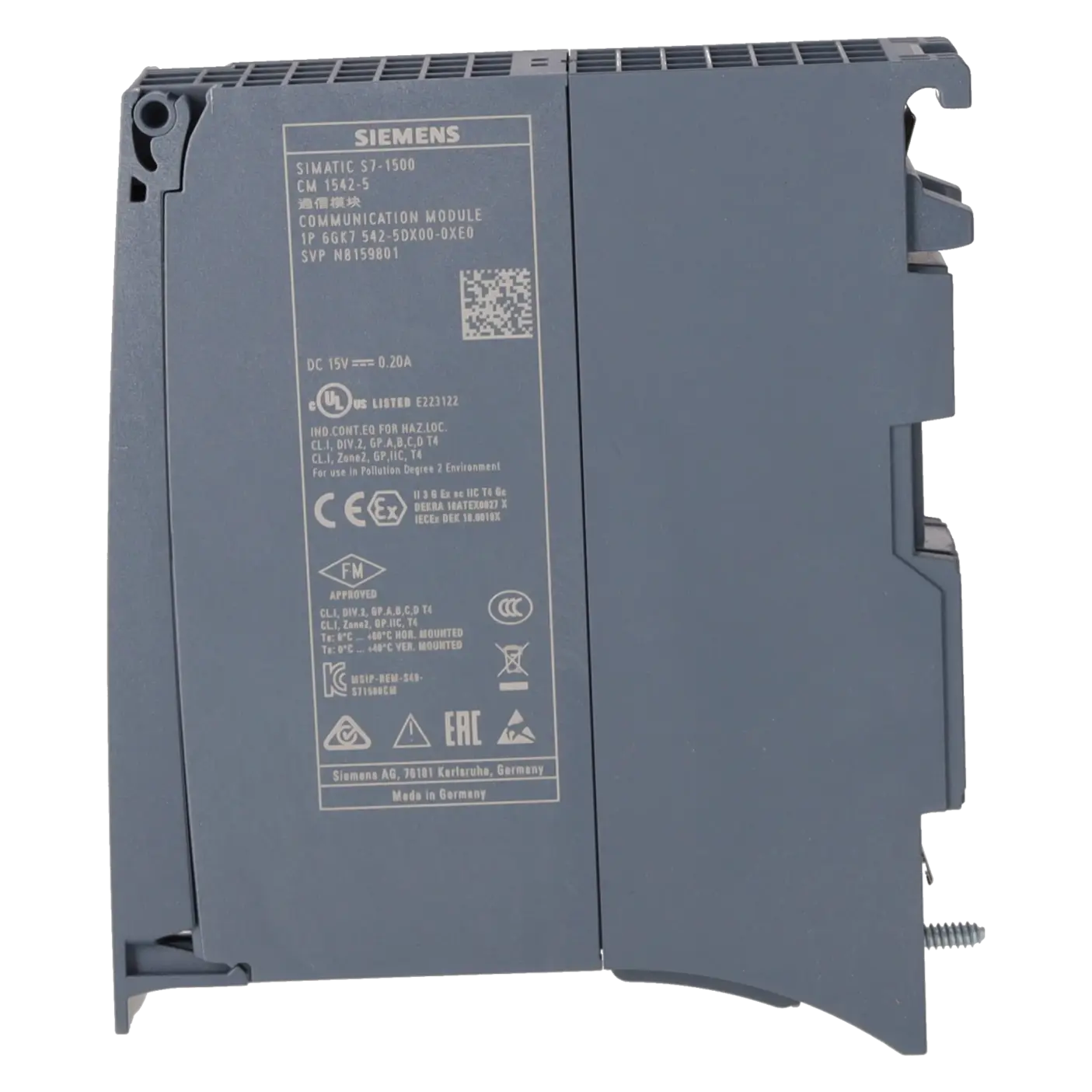

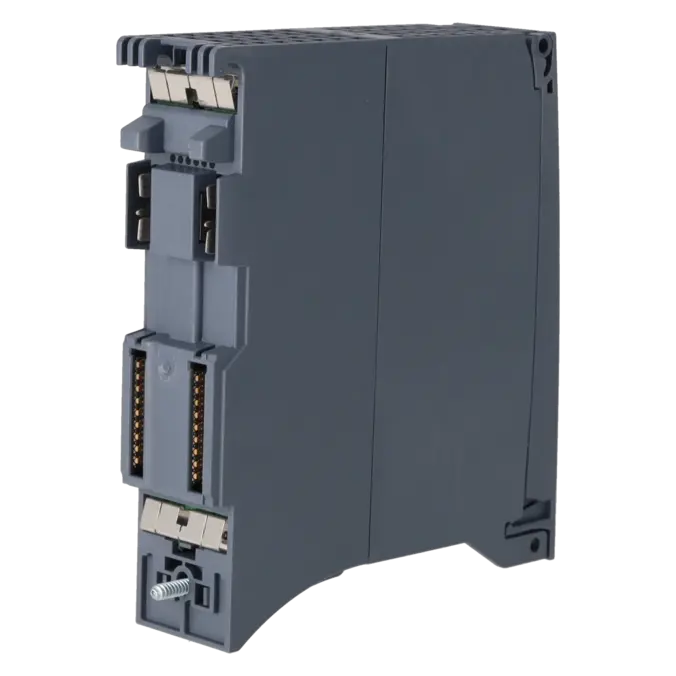

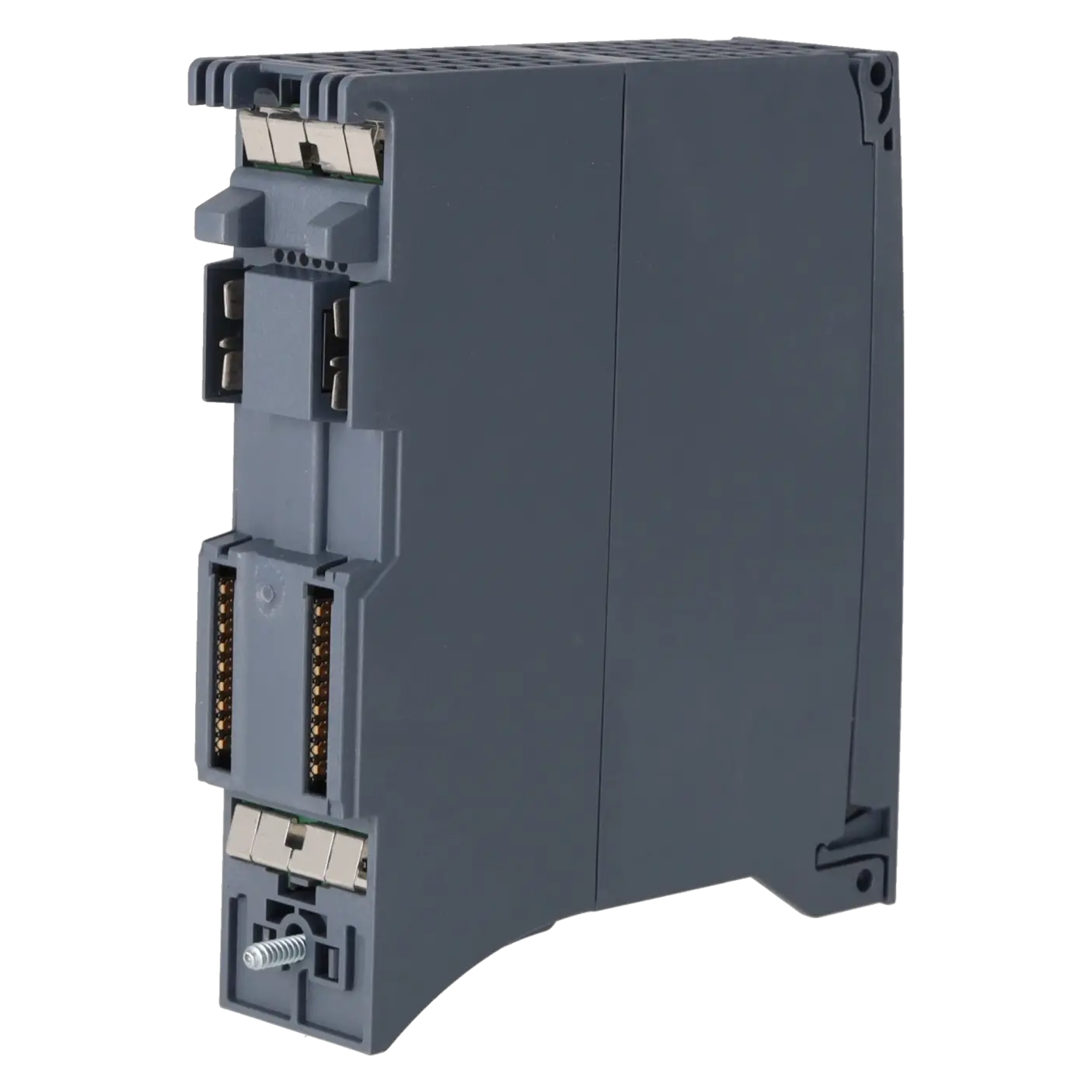

6GK7542-5DX00-0XE0 ist ein Siemens SIMATIC CM 1542-5 Kommunikationsmodul für SIMATIC S7-1500 Steuerungssysteme. Die Baugruppe erweitert eine S7-1500 um eine PROFIBUS-DP-Anbindung und wird eingesetzt, wenn bestehende PROFIBUS-Strukturen mit einer S7-1500 verbunden, weiterbetrieben oder modernisiert werden sollen. Das Modul unterstützt den Betrieb als DPV1-Master oder DP-Slave, S7- sowie PG/OP-Kommunikation, Datensatz-Routing, Uhrzeitsynchronisation und Diagnosefunktionen. Damit ist die Baugruppe besonders relevant in Anlagen, in denen Feldgeräte, dezentrale Peripherie, Bediengeräte oder Engineering-Zugriffe weiterhin über PROFIBUS eingebunden sind. Für Instandhaltung und Einkauf ist die eindeutige Zuordnung der Artikelnummer wichtig, da Projektierung, Baugruppenstand und Anlagenkontext vor Austausch oder Migration sauber abgeglichen werden müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Das Modul 6GK7542-5DX00-0XE0 besitzt eine PROFIBUS-Schnittstelle als 9-polige Sub-D-Buchse mit RS485 und unterstützt PROFIBUS-Übertragungsgeschwindigkeiten von 9,6 kbit/s bis 12 Mbit/s. Die Versorgung erfolgt über den S7-1500-Rückwandbus mit 15 V, bei einer typischen Stromaufnahme von 200 mA und einer typischen Verlustleistung von 3 W. Für die Praxis bedeutet das, dass beim Austausch nicht nur die mechanische Passform, sondern auch Rückwandbus, CPU-Typ, Projektierung und PROFIBUS-Netzparameter geprüft werden müssen. Die Baugruppe ist als einfach breite S7-1500-Kompaktbaugruppe für die Profilschienenmontage ausgeführt, erfüllt Schutzart IP20 und ist für den Betrieb im Schaltschrank vorgesehen. Die zulässige Betriebstemperatur hängt vom Aufbau des Baugruppenträgers ab und ist bei Bestandsanlagen besonders für thermisch belastete Schaltschränke relevant.

Produktstatus, Life-Cycle-Status und Obsoleszenz

6GK7542-5DX00-0XE0 befindet sich nicht mehr in der aktiven Produktphase. Für Betreiber bestehender Anlagen erhöht das die Bedeutung von Obsoleszenzmanagement, da Beschaffung, Reparaturfähigkeit und Ersatzteilstrategie frühzeitig bewertet werden sollten. Als Nachfolger ist 6GK7542-5DX10-0XE0 benannt; vor einer Umstellung muss jedoch geprüft werden, ob Projektierung, Firmwarestand, Anlagenfreigaben, PROFIBUS-Rolle und bestehende Inbetriebnahmedokumentation zur konkreten Anlage passen. Ein ungeprüfter Austausch kann zu Kommunikationsproblemen, Diagnosemeldungen oder zusätzlichem Engineering-Aufwand führen. Für Instandhaltung und Einkauf ist deshalb nicht nur die Beschaffung einer Ersatzbaugruppe entscheidend, sondern auch die Frage, ob Reparatur, Austauschgerät, Bevorratung oder Migration wirtschaftlich und technisch sinnvoller ist. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei 6GK7542-5DX00-0XE0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant, weil Kommunikationsbaugruppen in produktionskritischen Steuerungsnetzen häufig direkten Einfluss auf Anlagenverfügbarkeit und Wiederanlauf haben. Eine Reparatur kann sinnvoll sein, wenn die bestehende Projektierung unverändert weitergenutzt werden soll und die Baugruppe elektronisch instandsetzbar ist. Austauschgeräte können Stillstandszeiten reduzieren, wenn kurzfristig eine funktionsfähige Baugruppe benötigt wird und die technische Passfähigkeit zur Anlage geklärt ist. Für länger betriebene S7-1500- und PROFIBUS-Strukturen hilft Life Cycle Management, Risiken aus Produktauslauf, Ersatzteilknappheit und ungeplanter Migration strukturiert zu bewerten. Der technische Vor-Ort-Service ist besonders relevant, wenn Kommunikationsstörungen an der Anlage eingegrenzt, Projektstände gesichert oder Ersatzmaßnahmen direkt im Schaltschrank vorbereitet werden müssen.

Kann 6GK7542-5DX00-0XE0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in der bestehenden S7-1500-Umgebung eingesetzt werden soll. Gerade bei einer abgekündigten Kommunikationsbaugruppe kann Reparatur helfen, die vorhandene Projektierung und Anlagenstruktur weiter zu nutzen, ohne sofort eine Migration umzusetzen.

Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage für Instandhaltung und Einkauf.

Gibt es einen Nachfolger für 6GK7542-5DX00-0XE0?

Ja, für 6GK7542-5DX00-0XE0 ist 6GK7542-5DX10-0XE0 als Nachfolger benannt. Vor einer Umstellung sollte dennoch nicht nur die Artikelnummer verglichen werden. Entscheidend sind die vorhandene Hardwarekonfiguration, der TIA-Portal-Projektstand, die Betriebsart als DP-Master oder DP-Slave und die Einbindung der PROFIBUS-Teilnehmer.

Ein Nachfolger kann technisch geeignet sein, muss aber im Anlagenkontext geprüft werden. Besonders bei validierten Anlagen, langen Stillstandsfenstern oder begrenztem Engineering-Zugriff ist ein geplanter Abgleich sinnvoll, damit Austausch, Test und Wiederanlauf kontrolliert vorbereitet werden können.

Was tun, wenn 6GK7542-5DX00-0XE0 nicht kurzfristig verfügbar ist?

Bei kurzfristigem Bedarf sollte zuerst geprüft werden, ob Reparatur, Austauschgerät oder Gebrauchtgerät die schnellste technisch passende Option ist. Eine reine Beschaffungsentscheidung reicht oft nicht aus, weil Kommunikationsmodule direkt in Projektierung, Busstruktur und Anlagenfreigaben eingebunden sind.

Für den Einkauf sind Artikelnummer, Zustand, Gewährleistung, technische Prüfung und Konditionen entscheidend. Für die Instandhaltung stehen Passfähigkeit, Wiederanlauf und Risikominimierung im Vordergrund. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Ist 6GK7542-5DX00-0XE0 mit jeder S7-1500 CPU verwendbar?

Die Einsetzbarkeit muss anhand der konkreten S7-1500-CPU, Projektierung und Systemgrenzen geprüft werden. Das Modul ist für SIMATIC S7-1500 vorgesehen, die maximale Anzahl der Kommunikationsmodule und die nutzbaren Funktionen können jedoch vom CPU-Typ und vom projektierten Systemaufbau abhängen.

Vor einem Austausch sollte deshalb die bestehende Hardwarekonfiguration mit der real verbauten Baugruppe abgeglichen werden. Zusätzlich sind PROFIBUS-Betriebsart, Steckplatz, Firmwarestand, Kommunikationsverbindungen und Engineering-Software zu berücksichtigen. Ein ungeprüfter Ersatz kann dazu führen, dass die Baugruppe zwar mechanisch passt, aber nicht korrekt in RUN geht oder Diagnoseereignisse auslöst.

Wann ist ein Austauschgerät für 6GK7542-5DX00-0XE0 sinnvoll?

Ein Austauschgerät ist sinnvoll, wenn die Anlage schnell wieder anlaufen muss und die defekte Baugruppe nicht erst vollständig repariert werden kann. Besonders bei PROFIBUS-Kommunikationsausfällen kann ein geprüfter Austausch die Stillstandszeit reduzieren, sofern Artikelnummer, Baugruppenstand und Projektierung zum bestehenden System passen.

Vor dem Austausch sollte das Fehlerbild dennoch eingegrenzt werden. Wenn die Ursache in Busabschluss, Verdrahtung, Adressierung oder Projektierung liegt, bleibt die Störung auch mit einer Ersatzbaugruppe bestehen. Ein sauberer Vergleich zwischen Baugruppenfehler und Anlagenfehler schützt vor unnötigen Wechseln.

Lohnt sich Reparatur oder ist Migration auf 6GK7542-5DX10-0XE0 besser?

Die Entscheidung hängt von Anlagenalter, Stillstandsrisiko, Projektverfügbarkeit, Ersatzteilstrategie und geplanter Restlaufzeit ab. Eine Reparatur kann wirtschaftlich sinnvoll sein, wenn die bestehende Anlage unverändert weiterbetrieben werden soll und eine Migration zusätzlichen Engineering-, Test- oder Freigabeaufwand verursachen würde.

Eine Migration auf den Nachfolger kann dagegen sinnvoll sein, wenn ohnehin Umbauten geplant sind oder die Ersatzteilstrategie langfristig erneuert werden soll. Für Betreiber ist oft eine Kombination aus kurzfristiger Reparatur oder Austausch und mittelfristigem Life Cycle Management sinnvoll, um ungeplante Stillstände und Beschaffungsrisiken besser zu steuern.

Woran erkennt man einen Defekt an 6GK7542-5DX00-0XE0?

Ein Defekt kann sich durch fehlende LED-Anzeige, wiederkehrende Diagnoseereignisse, instabile PROFIBUS-Kommunikation, nicht erreichbare DP-Slaves oder einen Baugruppenfehler im Diagnosesystem zeigen. Solche Symptome sollten jedoch nicht vorschnell als Baugruppenschaden bewertet werden, da auch Busabschluss, Schirmung, Steckverbinder, Adressierung oder Projektierung ähnliche Fehlerbilder verursachen können.

Sinnvoll ist eine schrittweise Eingrenzung. Zuerst werden Versorgung, Sitz der Baugruppe und Diagnosemeldungen geprüft. Danach folgen PROFIBUS-Parameter, Teilnehmerstruktur und Verdrahtung. Erst wenn Anlagenfehler ausgeschlossen sind, wird eine Reparaturprüfung oder ein Austausch belastbar bewertbar.

Kann 6GK7542-5DX00-0XE0 in eine Bevorratungsstrategie aufgenommen werden?

Ja, eine Bevorratung kann sinnvoll sein, wenn das Modul in produktionskritischen Anlagen eingesetzt wird und ein Ausfall die PROFIBUS-Kommunikation oder den Wiederanlauf der Steuerung gefährdet. Besonders bei abgekündigten Baugruppen reduziert eine strukturierte Ersatzteilstrategie das Risiko, im Störfall erst unter Zeitdruck beschaffen zu müssen.

Für eine sinnvolle Bevorratung sollten Anlagenkritikalität, vorhandene Stücklisten, Reparaturhistorie, Restlaufzeit und Migrationsplanung bewertet werden. Life Cycle Management hilft dabei, Ersatzteilbedarf, Reparaturfähigkeit und mögliche Nachfolgeplanung aufeinander abzustimmen, ohne unnötig Kapital in nicht benötigte Bestände zu binden.
