SIEMENS 6ES7137-6BD00-0BA0

Was ist 6ES7137-6BD00-0BA0 und wo wird es eingesetzt

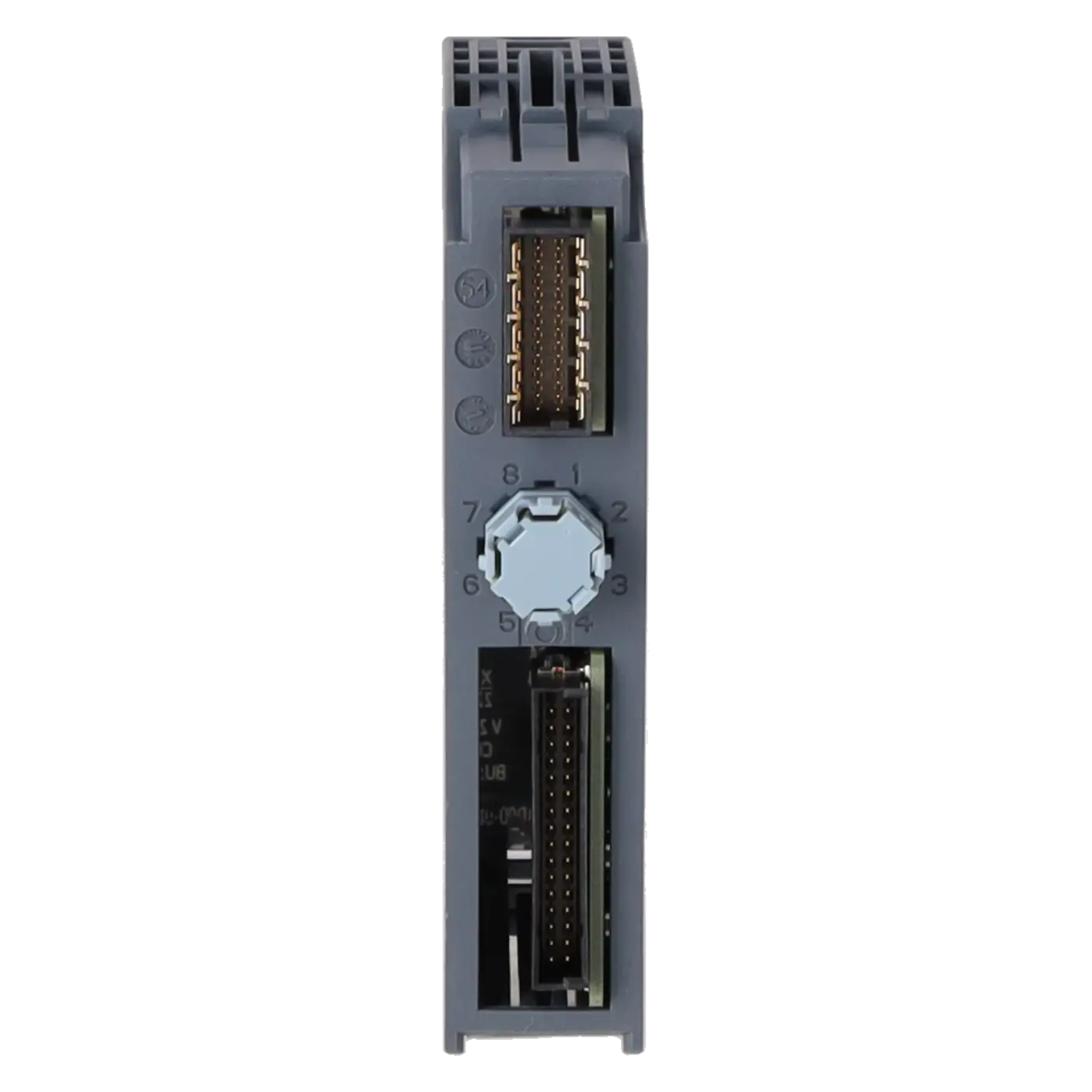

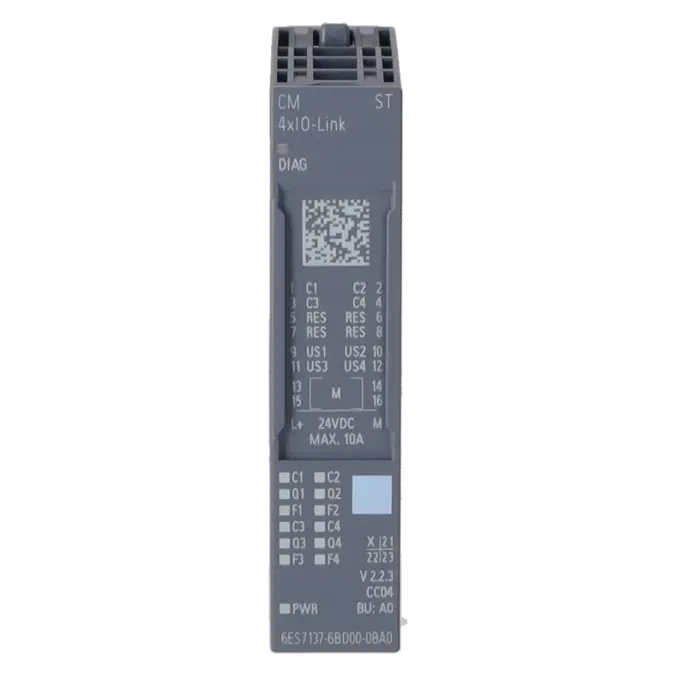

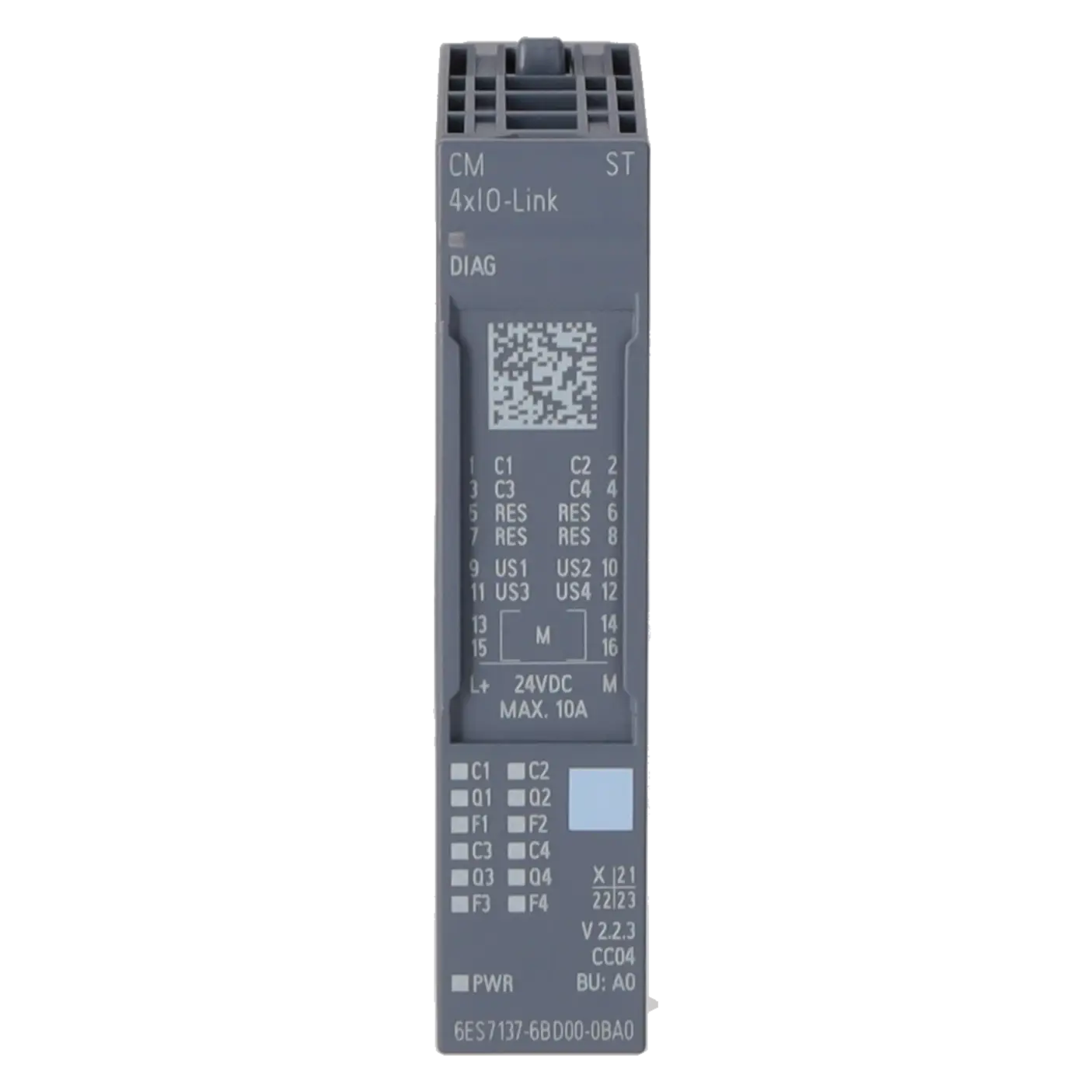

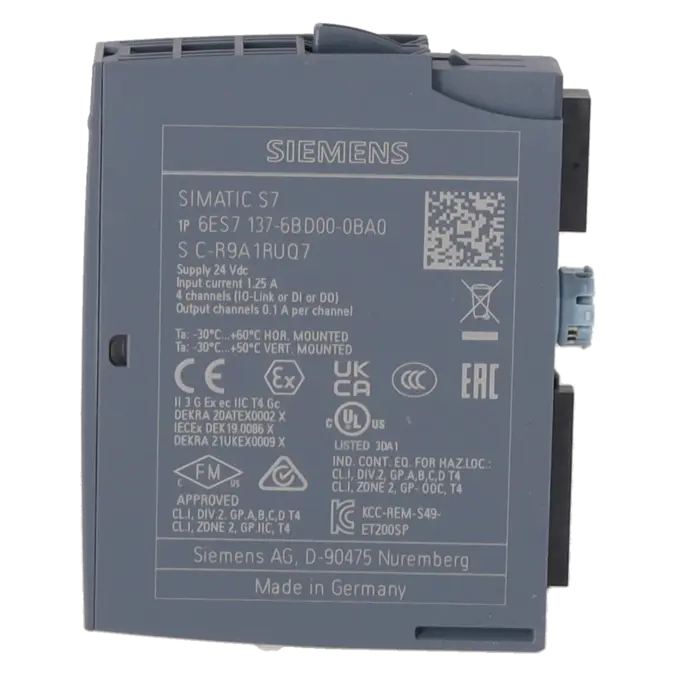

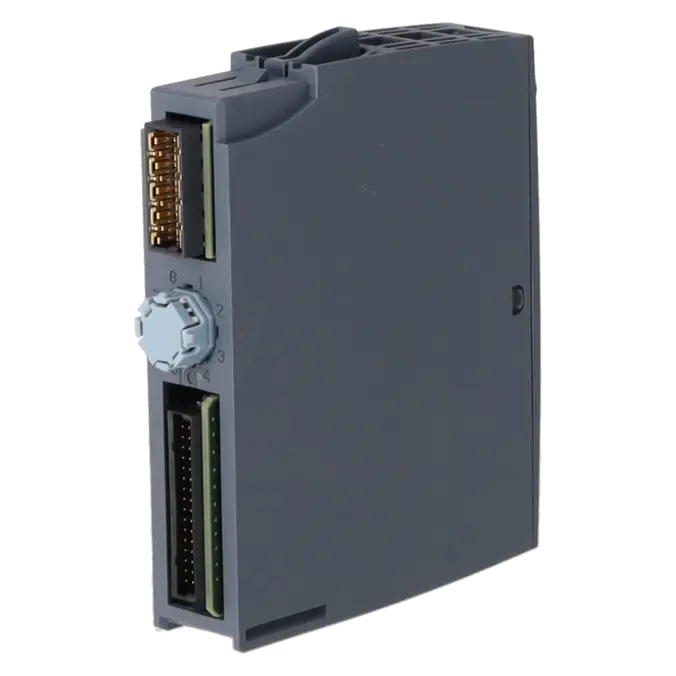

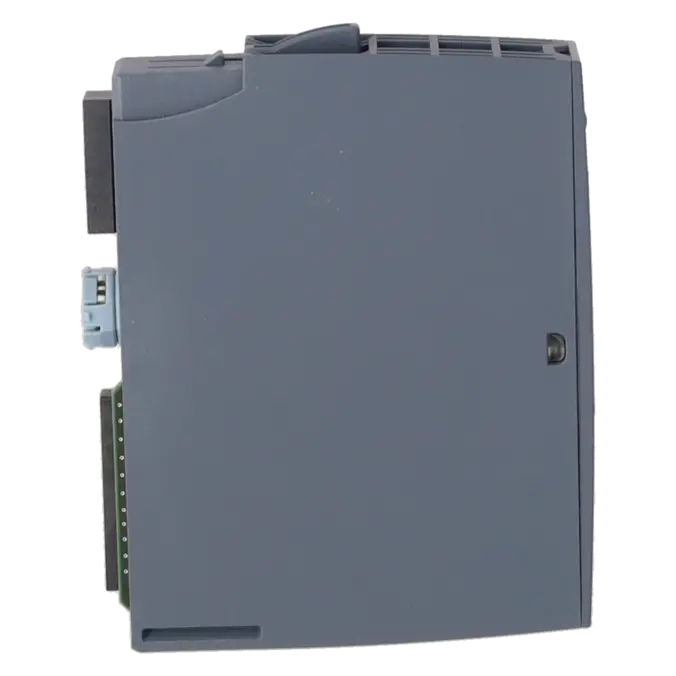

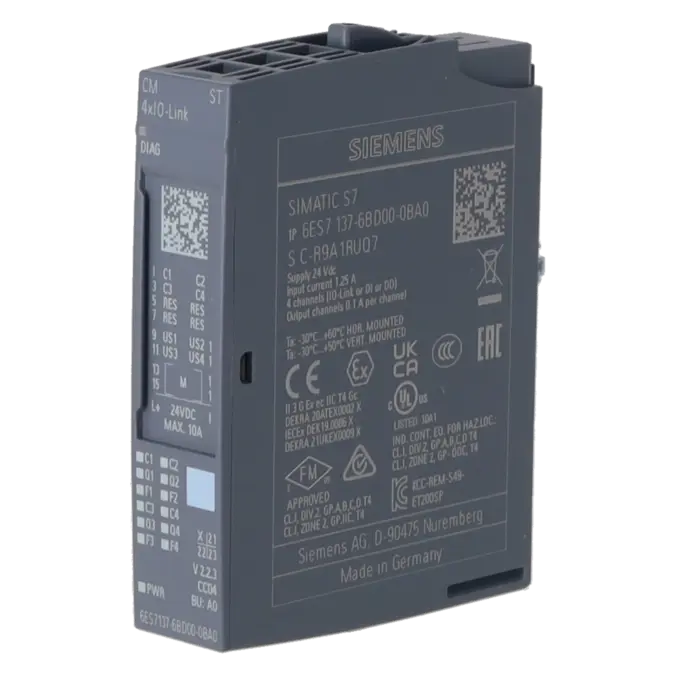

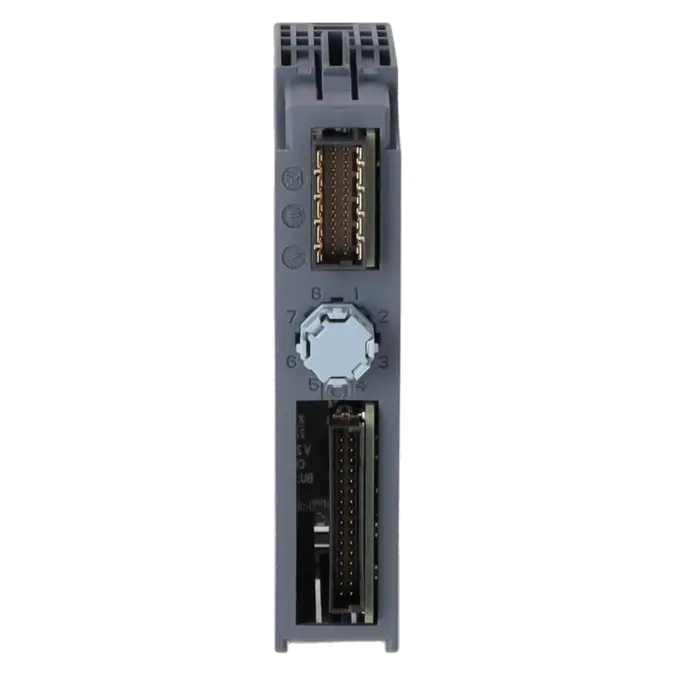

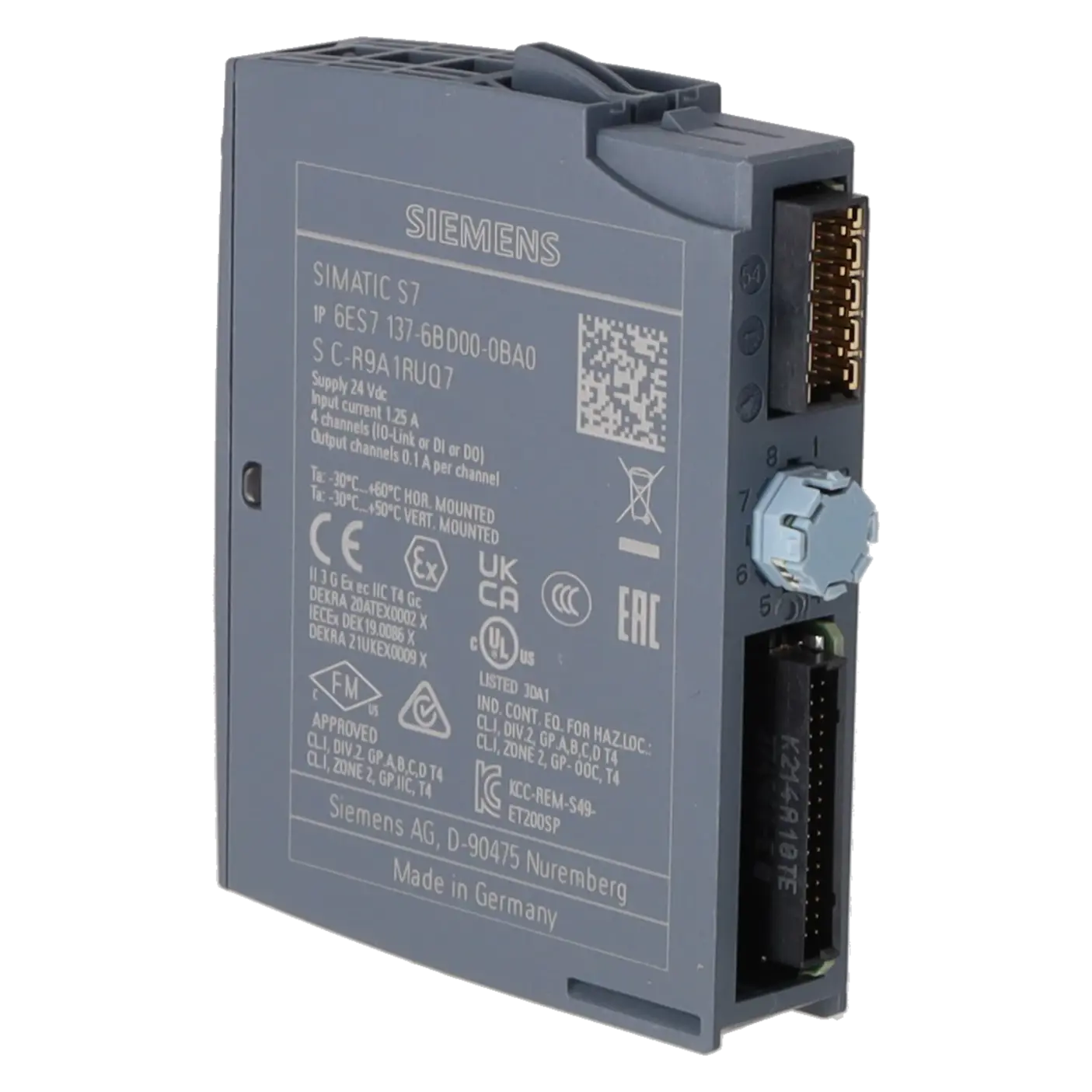

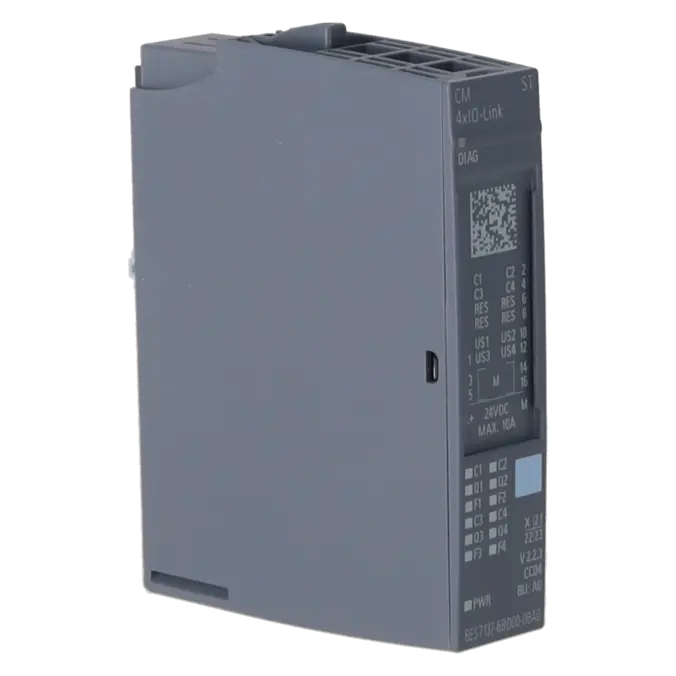

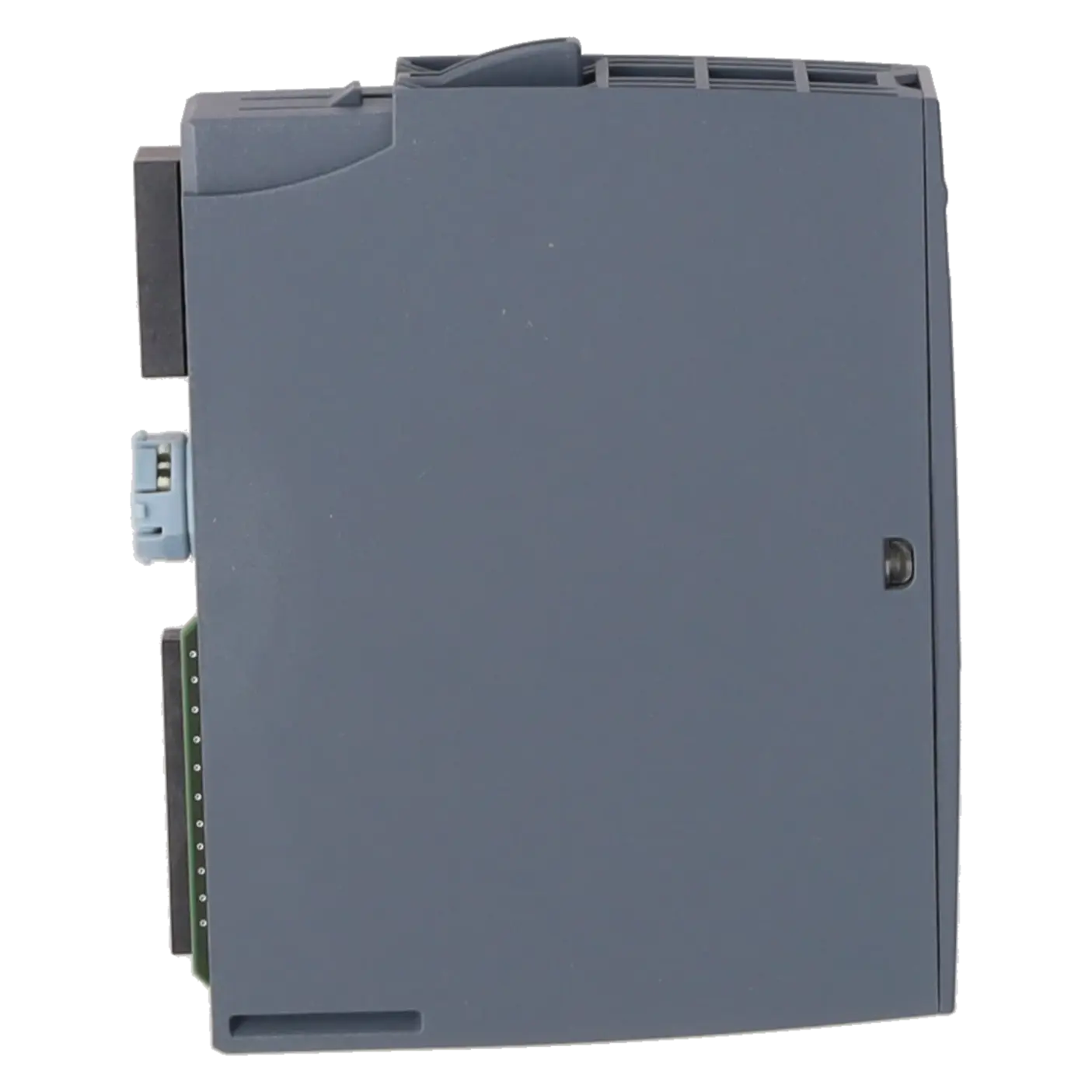

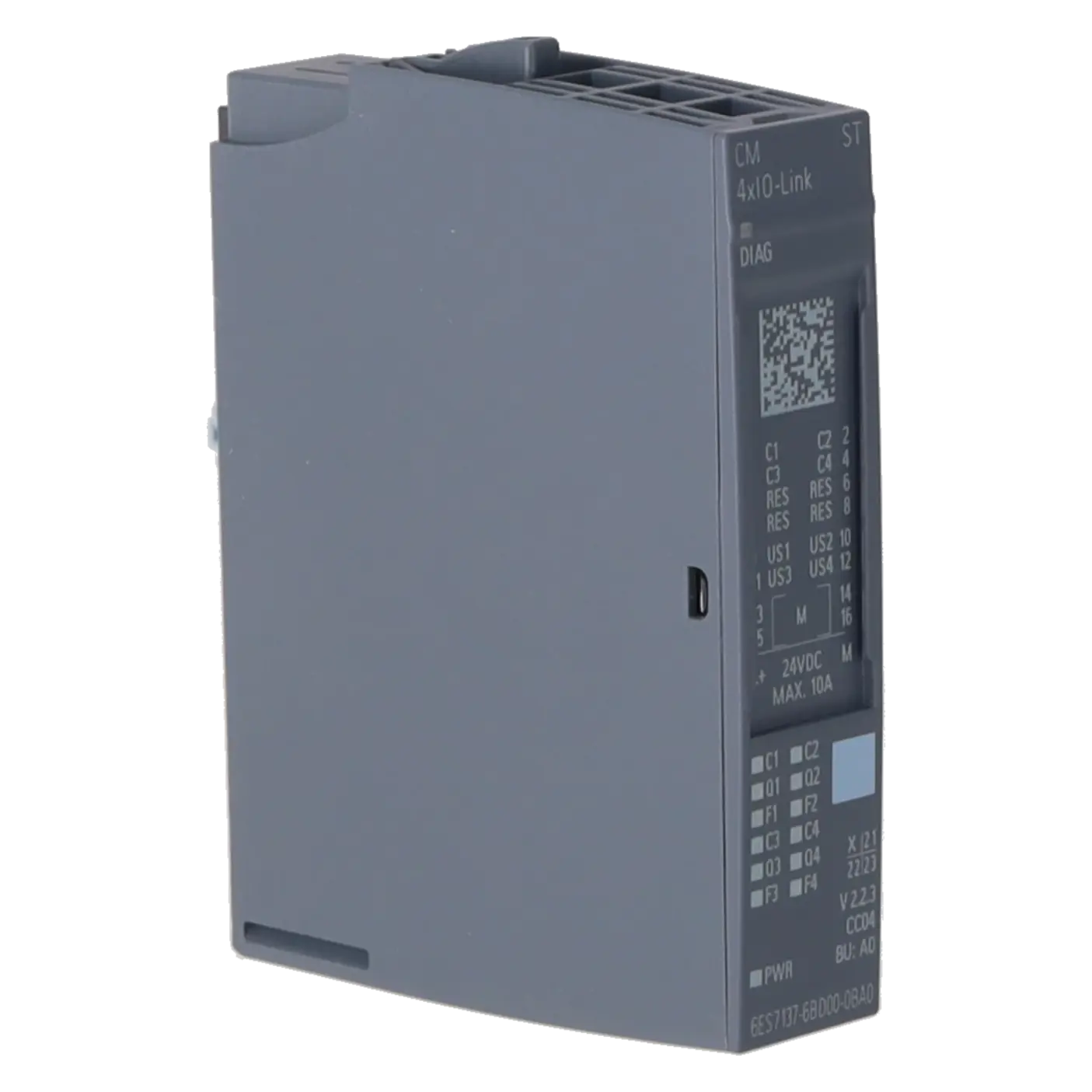

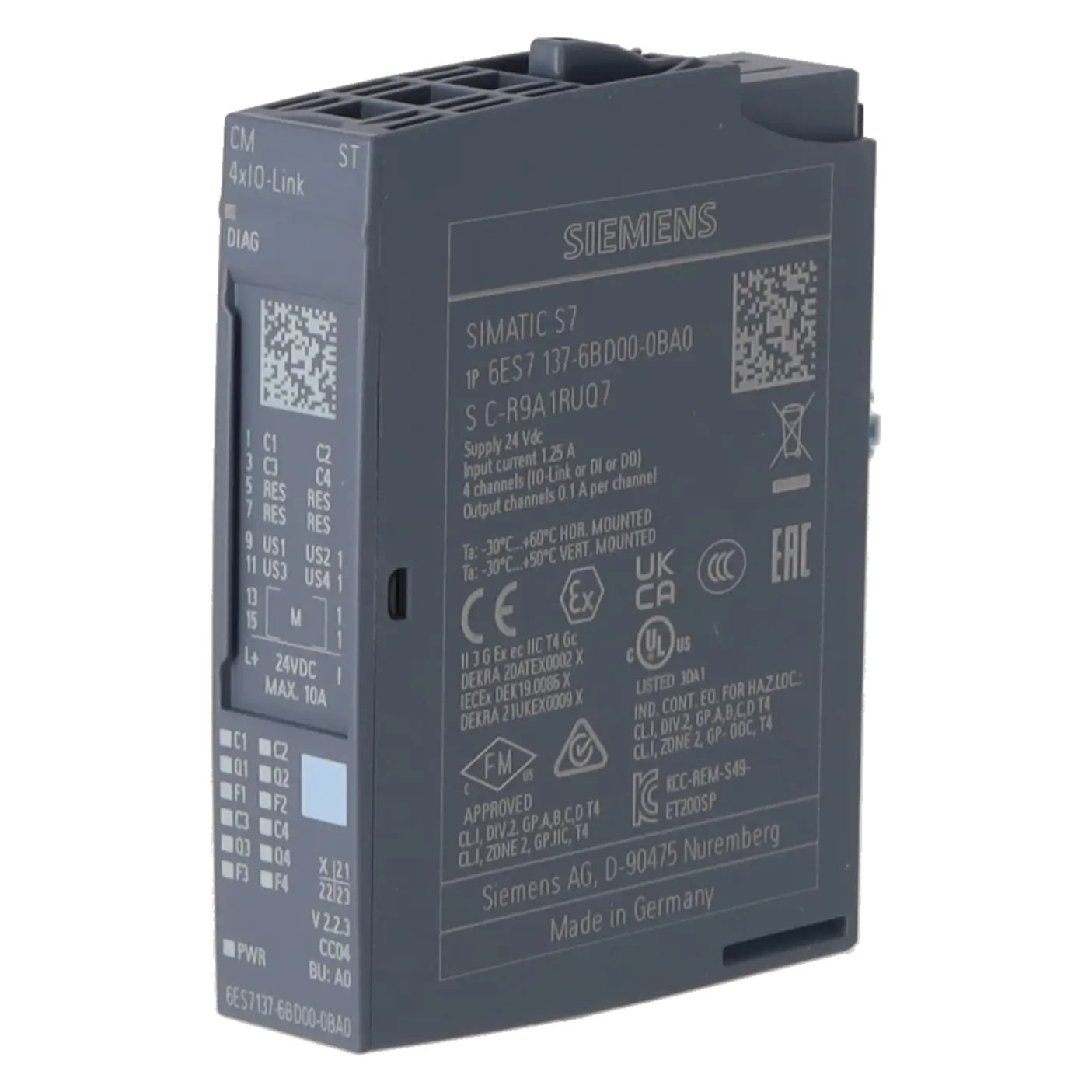

6ES7137-6BD00-0BA0 ist ein SIEMENS SIMATIC ET 200SP CM 4xIO-Link ST Kommunikationsmodul und dient als IO-Link Master V1.1 innerhalb des dezentralen Peripheriesystems SIMATIC ET 200SP. Die Baugruppe wird eingesetzt, um IO-Link Devices wie intelligente Sensoren, Aktoren oder Standard-Signale in eine Automatisierungsanlage einzubinden. Durch die Integration in ET 200SP eignet sich das Modul besonders für kompakte Schaltschrankaufbauten, Maschinenmodule und dezentrale I/O-Strukturen, in denen Diagnose, Parametrierung und Gerätekommunikation zentral über die Steuerung verarbeitet werden sollen. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer wichtig, weil sie die technische Zuordnung, Ersatzteilbeschaffung, Reparaturanfrage und Kompatibilitätsprüfung vereinfacht.

Wichtige technische Daten und was diese in der Praxis bedeuten

Das Modul arbeitet mit einer 24-V-DC-Versorgung und unterstützt vier IO-Link-Ports, die gleichzeitig genutzt werden können. Es ist für IO-Link Protokoll 1.0 und 1.1 ausgelegt und unterstützt die Übertragungsgeschwindigkeiten COM1, COM2 und COM3. In der Praxis ist das relevant, wenn bestehende IO-Link-Sensoren, Aktoren oder parametrierbare Feldgeräte zuverlässig eingebunden werden müssen. Die verwendbare BaseUnit BU-Typ A0, die Projektierbarkeit mit STEP 7 TIA Portal und STEP 7 sowie die Diagnosefunktionen für Versorgungsspannung, Drahtbruch, Kurzschluss und Sammelfehler sind entscheidend für Austausch, Fehlersuche und Wiederinbetriebnahme. Die maximale Leitungslänge von 20 m sollte bei der Anlagenprüfung berücksichtigt werden.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Der Produktstatus von 6ES7137-6BD00-0BA0 ist als PM300: Active Product geführt. Damit liegt für diese Artikelnummer kein verifizierter abgekündigter Herstellerstatus vor. Für Betreiber bleibt dennoch eine strukturierte Ersatzteilstrategie sinnvoll, weil Kommunikationsmodule in vernetzten Steuerungsumgebungen häufig produktionskritisch sind und ein Ausfall direkt Sensorik, Aktorik oder Diagnosefunktionen beeinflussen kann. Ein bestätigter, kompatibler Nachfolger wird nicht angegeben, daher sollte kein Ersatztyp ohne technische Prüfung eingeplant werden. Für Einkauf und Instandhaltung stehen vor allem die Fragen nach Beschaffung, Reparaturfähigkeit, Kompatibilität und Bevorratung im Vordergrund. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei 6ES7137-6BD00-0BA0 sind vor allem Reparatur, Austausch, Ersatzteilbeschaffung und technische Prüfung relevant, wenn ein Modul ausfällt, Diagnosemeldungen auftreten oder eine Anlage kurzfristig wieder anlaufen muss. Eine Reparatur kann helfen, die Baugruppe weiter in der bestehenden ET 200SP-Umgebung zu nutzen, ohne sofort Änderungen an Projektierung, Verdrahtung oder Ersatzteilstrategie vornehmen zu müssen. Austausch- und Gebrauchtgeräte können bei Stillstand als Beschaffungsoption geprüft werden. Ergänzend unterstützt Life Cycle Management dabei, kritische SPS-Baugruppen zu erfassen, Risiken zu bewerten und eine Bevorratungsstrategie aufzubauen. Bei Diagnose- und Handlingthemen rund um SIMATIC S7 und TIA Portal kann die EICHLERakademiE den Know-how-Aufbau in der Instandhaltung unterstützen.

Kann 6ES7137-6BD00-0BA0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn das Modul elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden ET 200SP-Station verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag schafft vor der Durchführung eine belastbare Entscheidungsgrundlage. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilbeschaffung.

Worauf muss beim Austausch von 6ES7137-6BD00-0BA0 geachtet werden?

Beim Austausch sollte zuerst die exakte Artikelnummer mit der projektierten Hardware abgeglichen werden. Danach sind BaseUnit, Potenzialgruppe, Verdrahtung und Portbelegung zu prüfen. Besonders wichtig ist die Parametrierung der angeschlossenen IO-Link Devices, weil Abweichungen bei Vendor ID, Device ID, Prozessdatenlänge oder Betriebsart zu Kommunikations- oder Konfigurationsfehlern führen können. Vor dem Ziehen oder Stecken sollte die Last abgeschaltet sein, damit keine gefährlichen Anlagenzustände oder Beschädigungen am ET 200SP-System entstehen.

Passt 6ES7137-6BD00-0BA0 in jede SIMATIC ET 200SP Station?

Nein, die Passfähigkeit muss über die vorhandene ET 200SP-Konfiguration geprüft werden. Für 6ES7137-6BD00-0BA0 ist die verwendbare BaseUnit BU-Typ A0 angegeben. Zusätzlich müssen Engineering-Stand, GSD-Integration, Projektierung und die Betriebsart der Ports zur bestehenden Anlage passen. Für den Einkauf ist deshalb nicht nur die Artikelnummer relevant, sondern auch die technische Umgebung, in der das Modul eingesetzt wird. Bei Ersatzbeschaffung sollte die bestehende Projektierung mit der real verbauten Baugruppe abgeglichen werden.

Gibt es einen Nachfolger für 6ES7137-6BD00-0BA0?

Ein verifizierter, kompatibler Nachfolger wird für 6ES7137-6BD00-0BA0 nicht angegeben. Der Produktstatus ist als aktives Produkt geführt. Deshalb sollte kein Ersatztyp ohne technische Prüfung eingeplant werden. Wenn eine Anlage standardisiert bevorratet oder für spätere Modernisierung vorbereitet wird, sind Ersatzteilstrategie, Reparaturfähigkeit und mögliche Alternativen getrennt zu bewerten. Bei kurzfristigem Bedarf sollten Preis, Verfügbarkeit und Lieferzeit tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Was tun, wenn ein IO-Link Device nach dem Modulwechsel nicht mehr kommuniziert?

Zuerst sollte geprüft werden, ob der betroffene Port korrekt auf IO-Link-Betrieb eingestellt ist und ob das angeschlossene Device zur Projektierung passt. Danach sind Vendor ID, Device ID, Prozessdatenlänge und Zykluszeit abzugleichen. Zusätzlich sollte kontrolliert werden, ob die Verdrahtung, Versorgungsspannung und Leitungslänge innerhalb der zulässigen Grenzen liegen. Wenn weiterhin keine Kommunikation möglich ist, helfen Diagnosepuffer, Kanal-LEDs und ein Vergleich mit einem funktionierenden Port bei der Eingrenzung.

Wann ist Reparatur statt Neukauf bei 6ES7137-6BD00-0BA0 sinnvoll?

Reparatur ist besonders dann sinnvoll, wenn die Anlage mit der bestehenden Projektierung weiterbetrieben werden soll und ein ungeplanter Austausch Risiken bei Parametrierung, Verfügbarkeit oder Wiederinbetriebnahme verursacht. Eine Instandsetzung kann wirtschaftlich sein, wenn das Fehlerbild eindeutig analysiert und die Baugruppe anschließend funktionsgeprüft werden kann. Für Instandhaltung und Einkauf ist der Kostenvoranschlag wichtig, weil er Reparatur, Austauschgerät, Gebrauchtgerät oder Neubeschaffung vergleichbar macht. So lässt sich die Entscheidung an Stillstandsrisiko, Beschaffungszeit und Anlagenstrategie ausrichten.

Welche Engineering-Umgebung wird für 6ES7137-6BD00-0BA0 benötigt?

Das Modul ist mit STEP 7 TIA Portal und STEP 7 projektierbar; außerdem werden PROFINET- und PROFIBUS-Integrationen über passende GSD beziehungsweise GSDML-Daten unterstützt. Für die Praxis bedeutet das, dass vor Ersatz oder Inbetriebnahme der Engineering-Stand der Anlage geprüft werden sollte. Abweichende Firmwarestände, fehlende Gerätebeschreibung oder unvollständige Portparametrierung können dazu führen, dass das Modul nicht korrekt erkannt oder nicht vollständig genutzt wird. Besonders bei älteren Anlagen ist ein Abgleich der vorhandenen Projektierungsumgebung sinnvoll.

Kann 6ES7137-6BD00-0BA0 in eine Bevorratungsstrategie aufgenommen werden?

Ja, das Modul kann in eine Bevorratungsstrategie einbezogen werden, wenn IO-Link-Kommunikation für die Anlagenverfügbarkeit kritisch ist. Sinnvoll ist eine Bewertung nach installierter Stückzahl, Stillstandsrisiko, Wiederbeschaffungsaufwand und Reparaturfähigkeit. Life Cycle Management unterstützt dabei, SPS-Baugruppen strukturiert zu erfassen, Risiken zu bewerten und eine Versorgungsstrategie festzulegen. Gerade bei vernetzten I/O-Strukturen kann ein passendes Ersatz- oder Austauschkonzept helfen, ungeplante Stillstände zu verkürzen und technische Entscheidungen im Einkauf besser vorzubereiten.
