SIEMENS 6ES7338-4BC01-0AB0

Was ist 6ES7338-4BC01-0AB0 und wo wird es eingesetzt

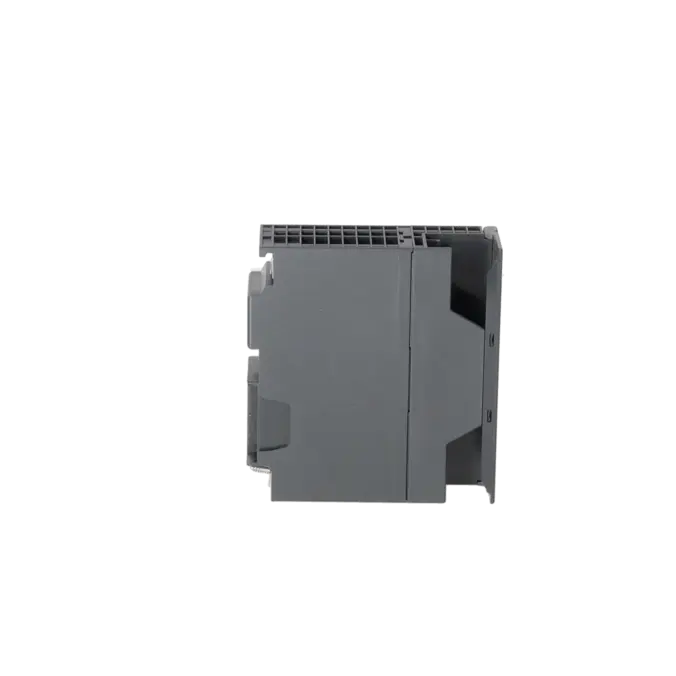

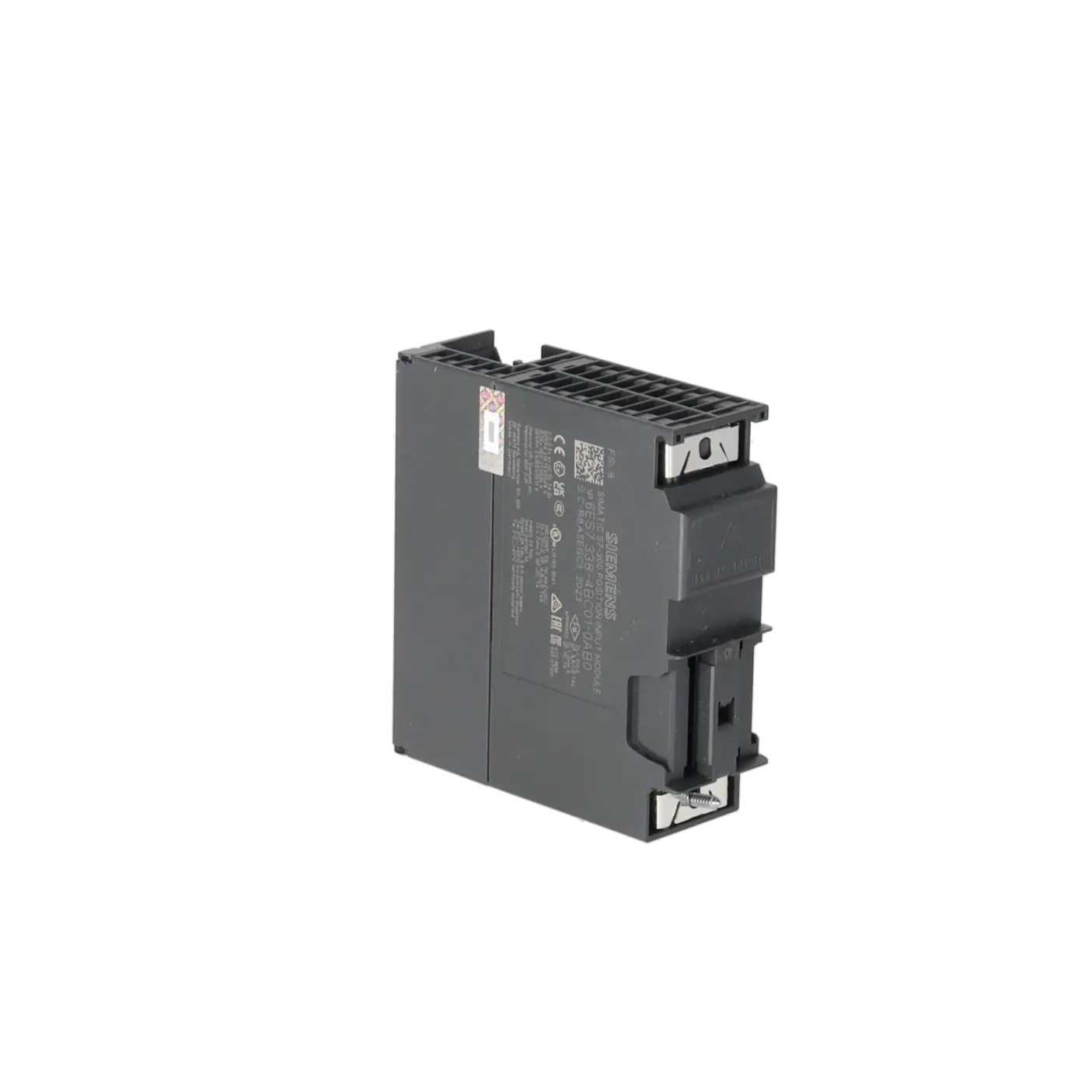

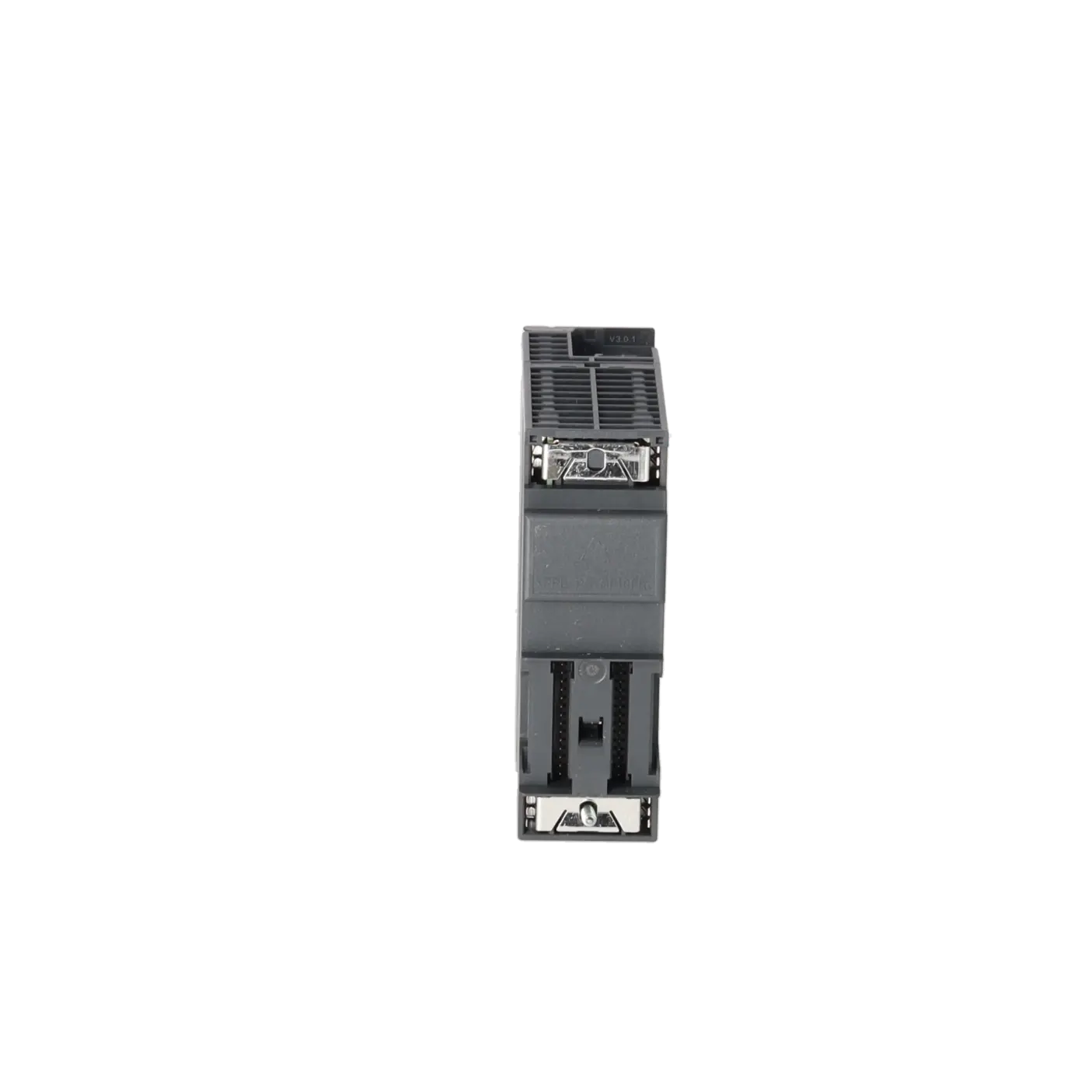

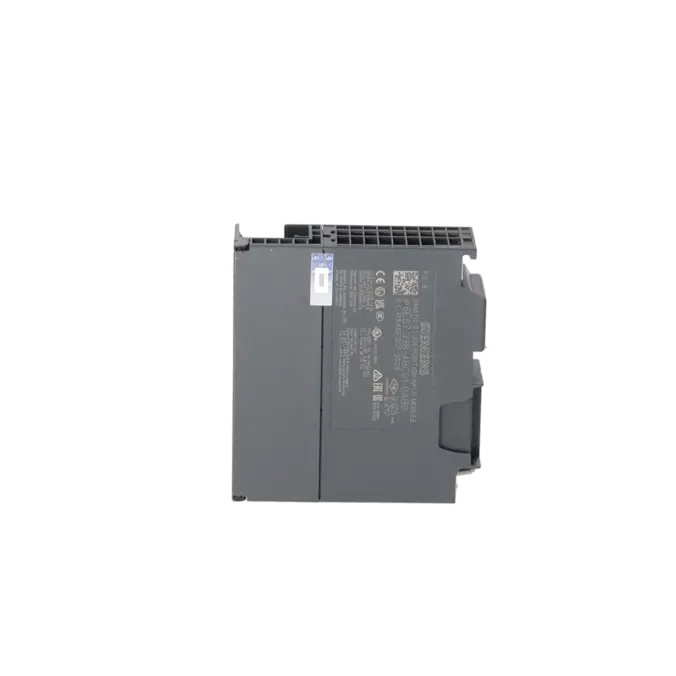

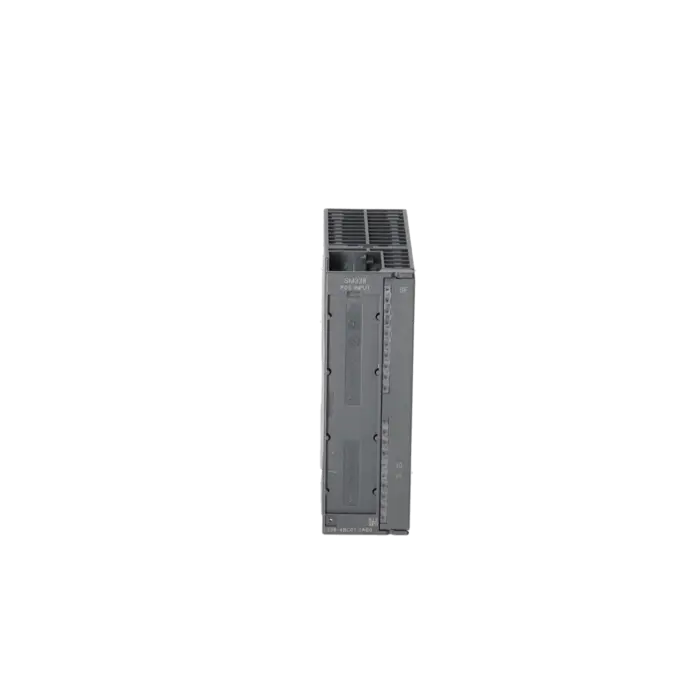

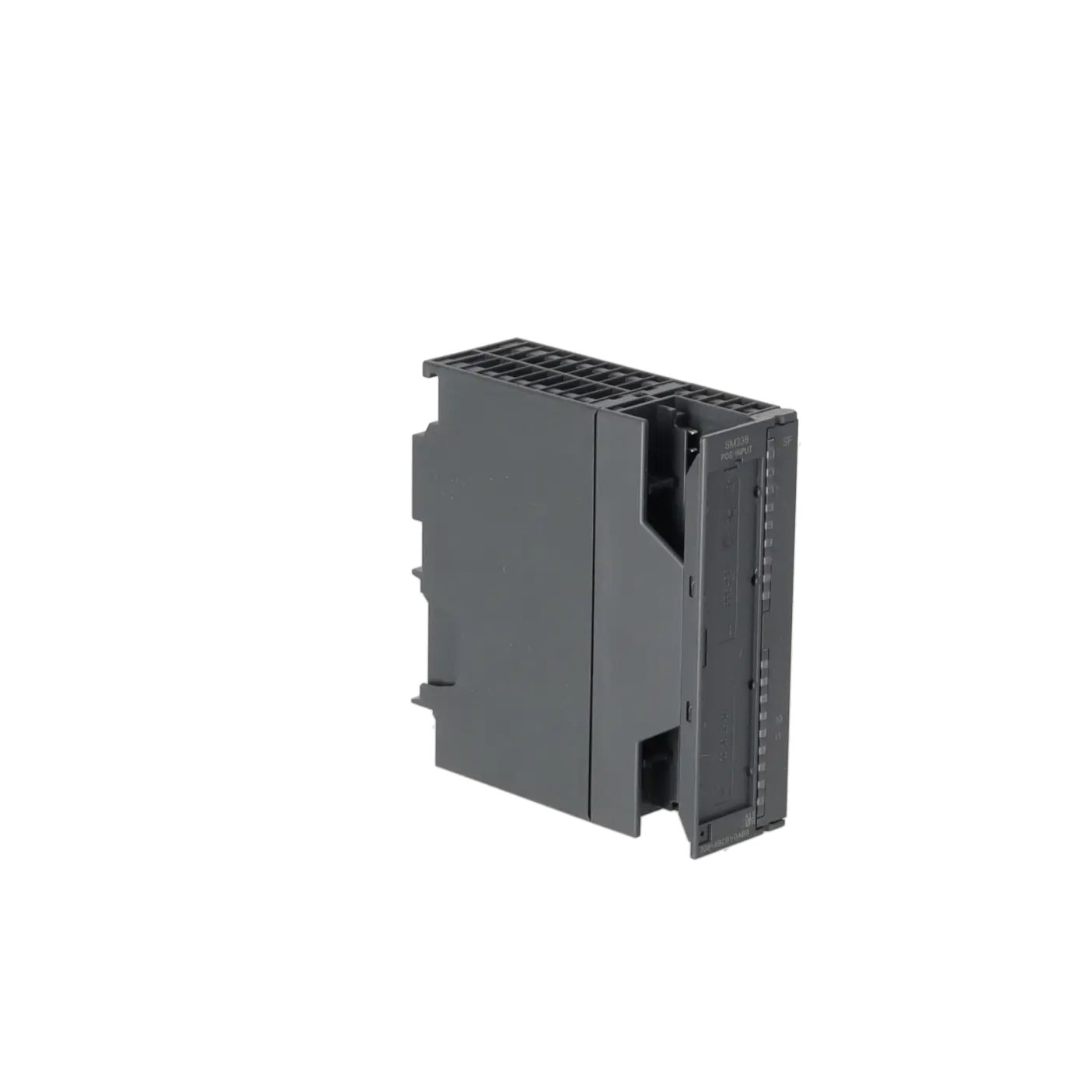

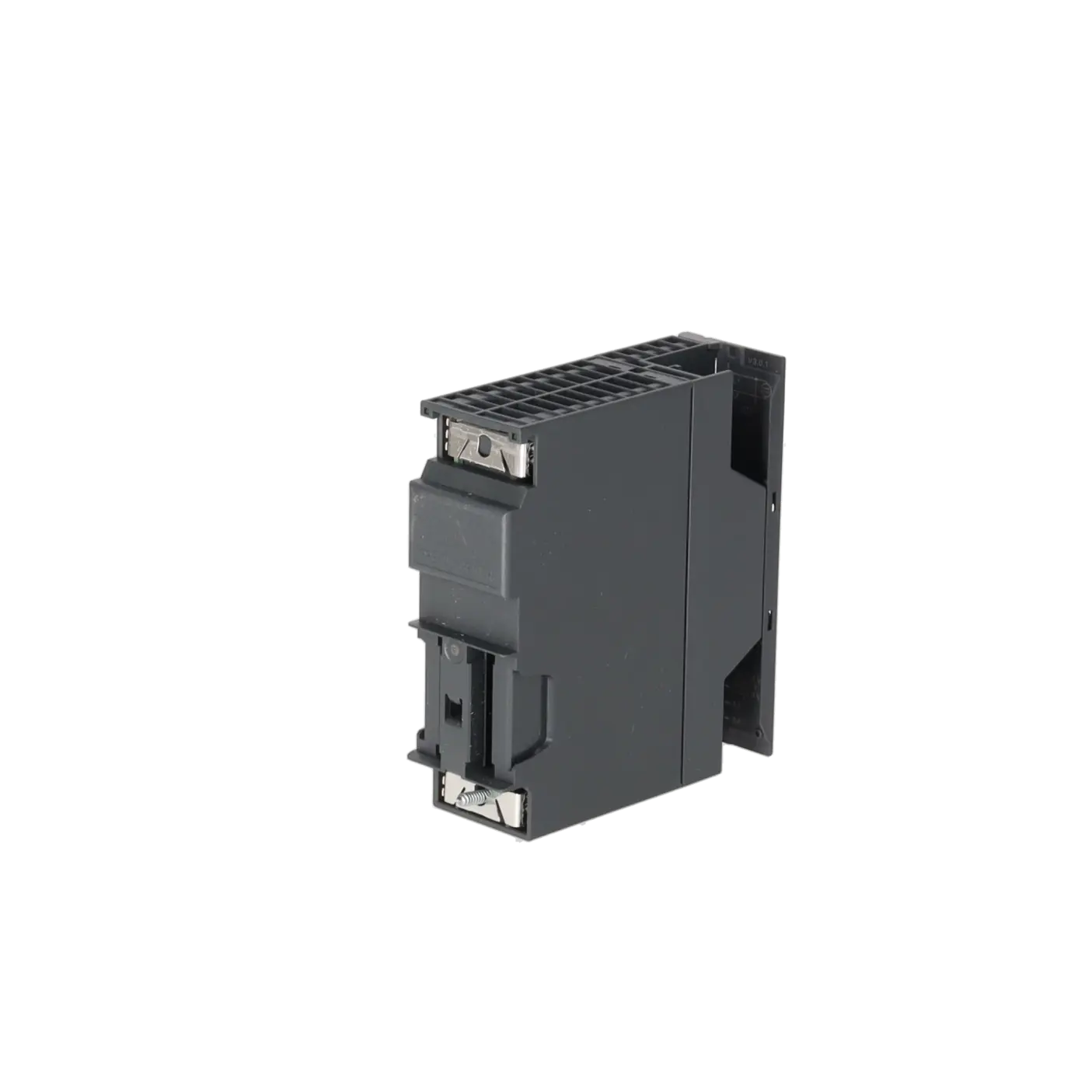

6ES7338-4BC01-0AB0 ist eine SIMATIC S7-300 Signalbaugruppe SM 338 POS-INPUT von Siemens zum Einlesen von Positionswerten über bis zu drei SSI-Absolutgeber. Die Baugruppe verfügt zusätzlich über zwei FREEZE-Eingänge und unterstützt taktsynchronen Betrieb, was sie für Anwendungen interessant macht, in denen Positionswerte reproduzierbar und zeitlich sauber erfasst werden müssen. Typische Einsatzfelder sind Formatverstellung, Achs- und Wegerfassung, Längenmessung, Positionserfassung in Förder- und Handhabungssystemen sowie Retrofit-Projekte in Bestandsanlagen mit S7-300. Für Instandhaltung und Einkauf ist die Artikelnummer besonders relevant, weil sie gezielt eine ältere, spezialisierte SSI-Schnittstelle im laufenden Anlagenbetrieb absichert.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die Baugruppe arbeitet mit 24 V DC Lastspannung, zulässig sind 20,4 bis 28,8 V. Sie kann maximal drei SSI-Geber verarbeiten und unterstützt 13-, 21- oder 25-Bit-Telegramme sowie Gray- und Binärcode. Die einstellbaren Baudraten liegen bei 125 kHz, 250 kHz, 500 kHz und 1 MHz. Dabei sinkt mit steigender Baudrate die maximal sinnvolle geschirmte Leitungslänge deutlich: von 320 m bei 125 kHz auf 20 m bei 1 MHz. Für die Praxis heißt das: Parametrierung und Verdrahtung müssen exakt zum eingesetzten Geber passen. Zusätzlich stehen zwei digitale Eingänge für die Freeze-Funktion zur Verfügung, benötigt wird ein 20-poliger Frontstecker. Die Baugruppe misst 40 x 125 x 120 mm und wiegt etwa 235 g.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES7338-4BC01-0AB0 ist die Obsoleszenz inzwischen ein zentrales Thema. Siemens führt den Artikel als Ersatzteil und weist im Product Lifecycle den Status PM410: Product cancellation aus; als Wirksamkeitsdatum ist 1. Oktober 2025 genannt. Auch auf der EICHLER-Seite ist der Produktstatus mit EOP: 2025-10-01 hinterlegt. Einen direkten 1:1-Nachfolger innerhalb der S7-300-Welt weist Siemens für diese Baugruppe nicht aus. Für Migrationsprojekte Richtung S7-1500 ordnet Siemens die Funktion jedoch dem TM PosInput 2 (6ES7551-1AB00-0AB0) zu. Das ist keine Steckplatz-Ablösung, sondern eine technische Migrationsoption, die immer mit der konkreten Applikation, Gebertechnik und Softwarearchitektur abgeglichen werden muss.

Die verfügbaren EICHLER Leistungen und wann sie relevant sind

Bei dieser Baugruppe sind Reparatur, Austausch, Gebrauchtkauf und Neukauf besonders relevant, weil sie eine abgekündigte Bestandskomponente in laufenden Anlagen verfügbar halten. Reparatur ist sinnvoll, wenn die vorhandene Baugruppe zur Maschine, Verdrahtung und Parametrierung passt und Stillstand ohne aufwendige Re-Engineering-Maßnahmen beendet werden soll; EICHLER nennt hierfür 2 bis 5 Tage und beschreibt technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung sowie mindestens 24 Monate Garantie. Austausch ist interessant, wenn eine schnelle Ersatzlösung für kritische Downtime gebraucht wird. Gebrauchte Baugruppen eignen sich zur wirtschaftlichen Bevorratung älterer Linien. Neue Lagerware ist besonders attraktiv, wenn Einkauf und Produktion Verfügbarkeit mit kurzer Lieferzeit absichern wollen.

Ist 6ES7338-4BC01-0AB0 noch lieferbar oder schon abgekündigt?

Siemens führt 6ES7338-4BC01-0AB0 als abgekündigtes Ersatzteil; als Wirksamkeitsdatum für die Produktabkündigung ist 1. Oktober 2025 genannt. Für Betreiber von Bestandsanlagen bedeutet das: Die Beschaffung läuft heute typischerweise über spezialisierte Service- und Ersatzteilkanäle. EICHLER bietet für diese Baugruppe aktuell Reparatur, Austausch auf Anfrage, gebrauchte Ware sowie neue Lagerware an. Für Einkauf und Instandhaltung ist das wichtig, weil dadurch trotz Obsoleszenz weiterhin eine kurzfristige Versorgung und eine planbare Ersatzteilstrategie möglich bleiben.

Welche Geber kann ich an 6ES7338-4BC01-0AB0 anschließen?

Die Baugruppe ist für maximal drei SSI-Absolutgeber ausgelegt. Unterstützt werden 13-, 21- und 25-Bit-Telegramme sowie Graycode und Binärcode. Zusätzlich nennt Siemens auch den Anschluss eines 2-Draht-Sensors. Für die Inbetriebnahme ist entscheidend, dass Gebertyp, Telegrammlänge, Codeart, Baudrate und Monoflopzeit sauber zum real verbauten Geber passen. Genau hier entstehen viele Fehlinterpretationen im Feld. Wer einen Geber austauscht oder eine Linie nachrüstet, sollte daher nicht nur die Artikelnummer der Karte, sondern immer auch die SSI-Spezifikation des Gebers mitprüfen.

Ist 6ES7338-4BC01-0AB0 mit S7-1200 oder S7-1500 kompatibel?

Für die S7-1200 ist die Baugruppe laut Siemens nicht unterstützt. Bei der S7-1500 gibt es ebenfalls keine einfache Steckplatz-Kompatibilität. Siemens nennt in seinem Migrationsleitfaden stattdessen das TM PosInput 2 (6ES7551-1AB00-0AB0) als funktionale Zuordnung für Anwendungen, die zuvor mit der SM 338 Positionswerte von SSI-Gebern eingelesen haben. Das heißt: Wer modernisiert, braucht in der Regel eine technische Migration mit neuer Hardwarekonfiguration und Applikationsprüfung, nicht nur einen mechanischen Austausch. Für Retrofit-Entscheidungen ist genau dieser Unterschied kaufentscheidend.

Wie lese ich die Positionswerte der SM 338 in STEP 7 aus?

Die SM 338 wird ab ihrer Baugruppenanfangsadresse adressiert. Siemens beschreibt die drei Geberkanäle im Eingangsbereich mit den Offsets +0 Byte, +4 Byte und +8 Byte. Im Anwenderprogramm können die Werte beispielsweise mit L PED ausgelesen und in Merkerdoppelwörter übertragen werden. Im Standard Mode enthält das Datendoppelwort zusätzlich den Freeze-Status; im Fast Mode stehen stattdessen Statusinformationen wie Sammelfehler, Parametrierfehler und Betriebsbereitschaft bereit. Für Diagnose und Programmtest ist es deshalb wichtig zu wissen, in welchem Modus die Baugruppe projektiert wurde.

Wann lohnt sich bei 6ES7338-4BC01-0AB0 eine Reparatur statt Neukauf oder Migration?

Eine Reparatur lohnt sich besonders dann, wenn die Baugruppe bereits sauber in eine bestehende Maschine integriert ist und der eigentliche Engpass nicht die Funktion, sondern die Verfügbarkeit ist. Bei abgekündigten S7-300-Komponenten vermeidet eine Reparatur oft Eingriffe in SPS-Hardware, Verdrahtung, Parametrierung und Abnahme. Das ist für Instandhaltung relevant, wenn Stillstandskosten höher sind als der Reparaturaufwand. Für Einkauf und Produktion ist zusätzlich wichtig, dass EICHLER die Reparatur mit technischer Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monaten Garantie verbindet. Migration ist dann sinnvoller, wenn ohnehin ein größerer Plattformwechsel geplant ist.
