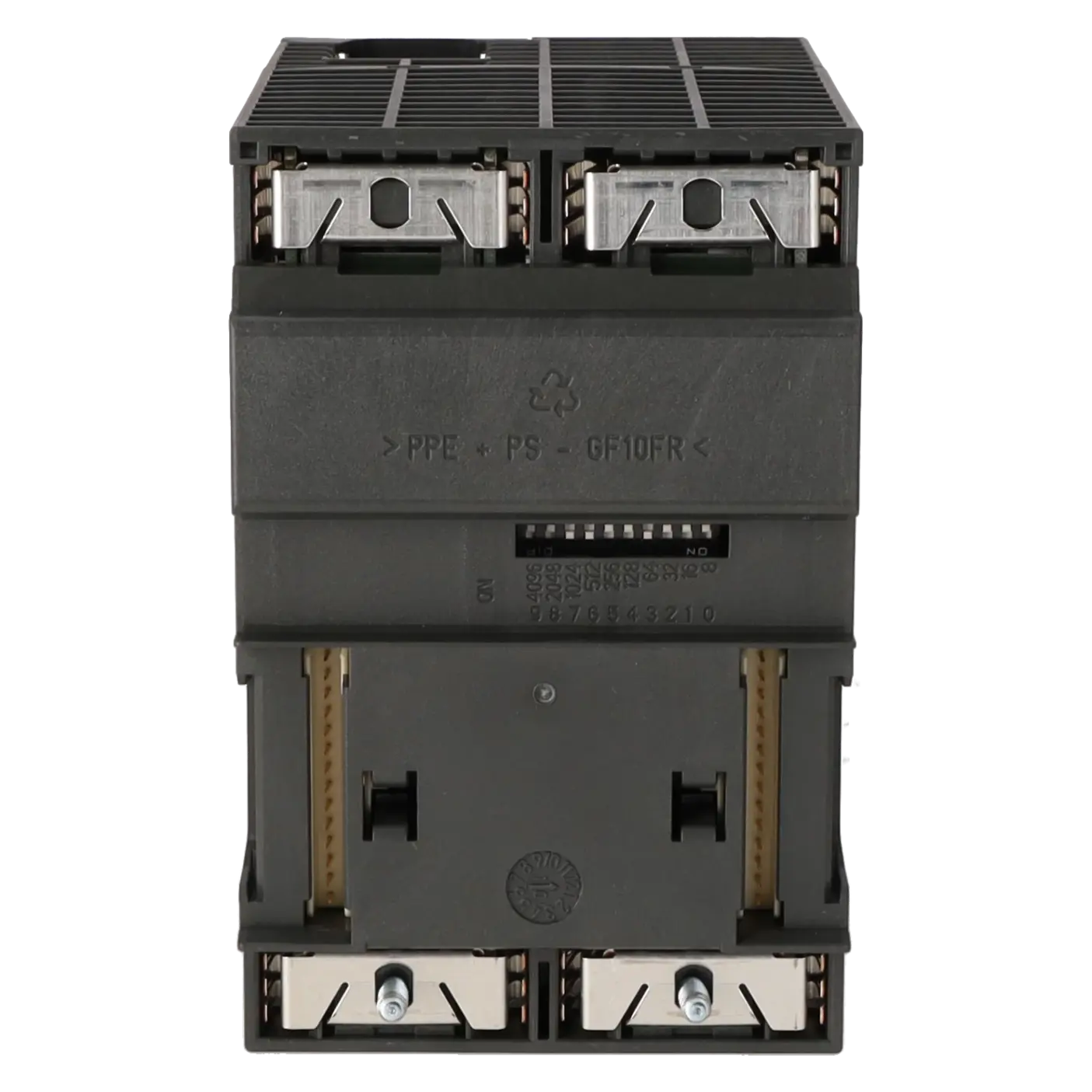

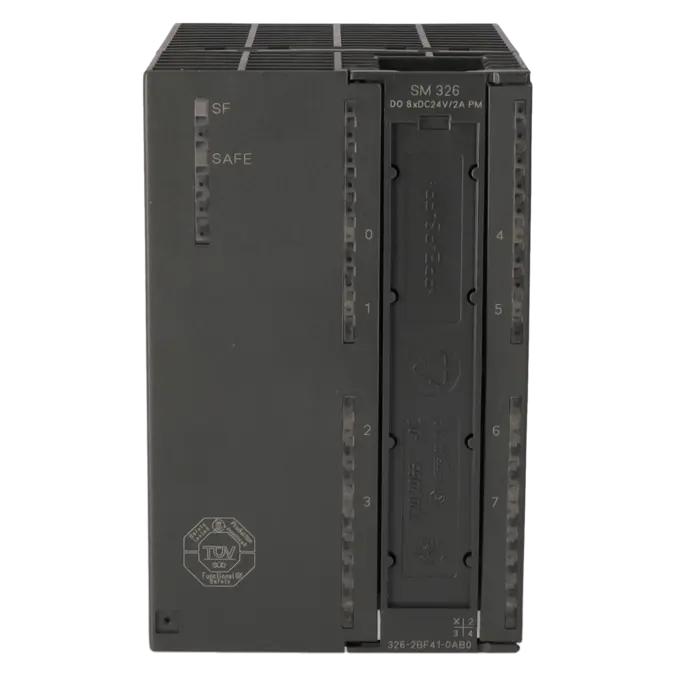

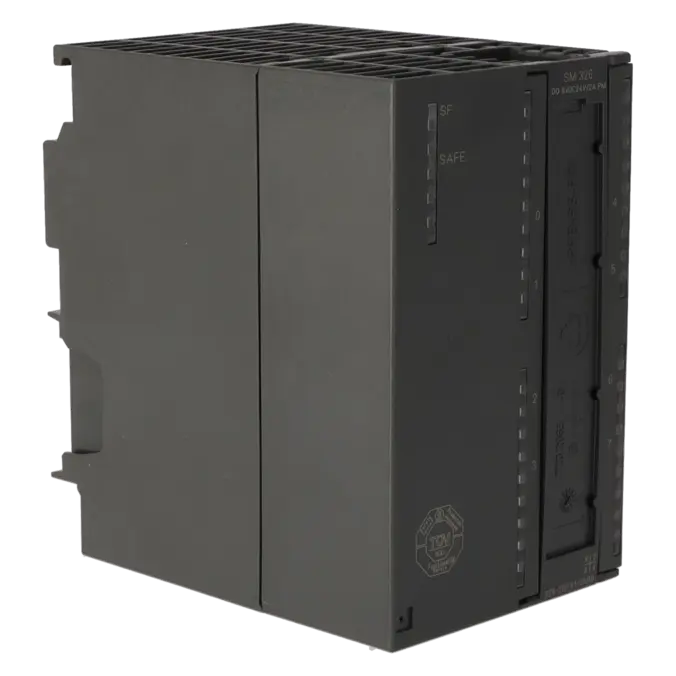

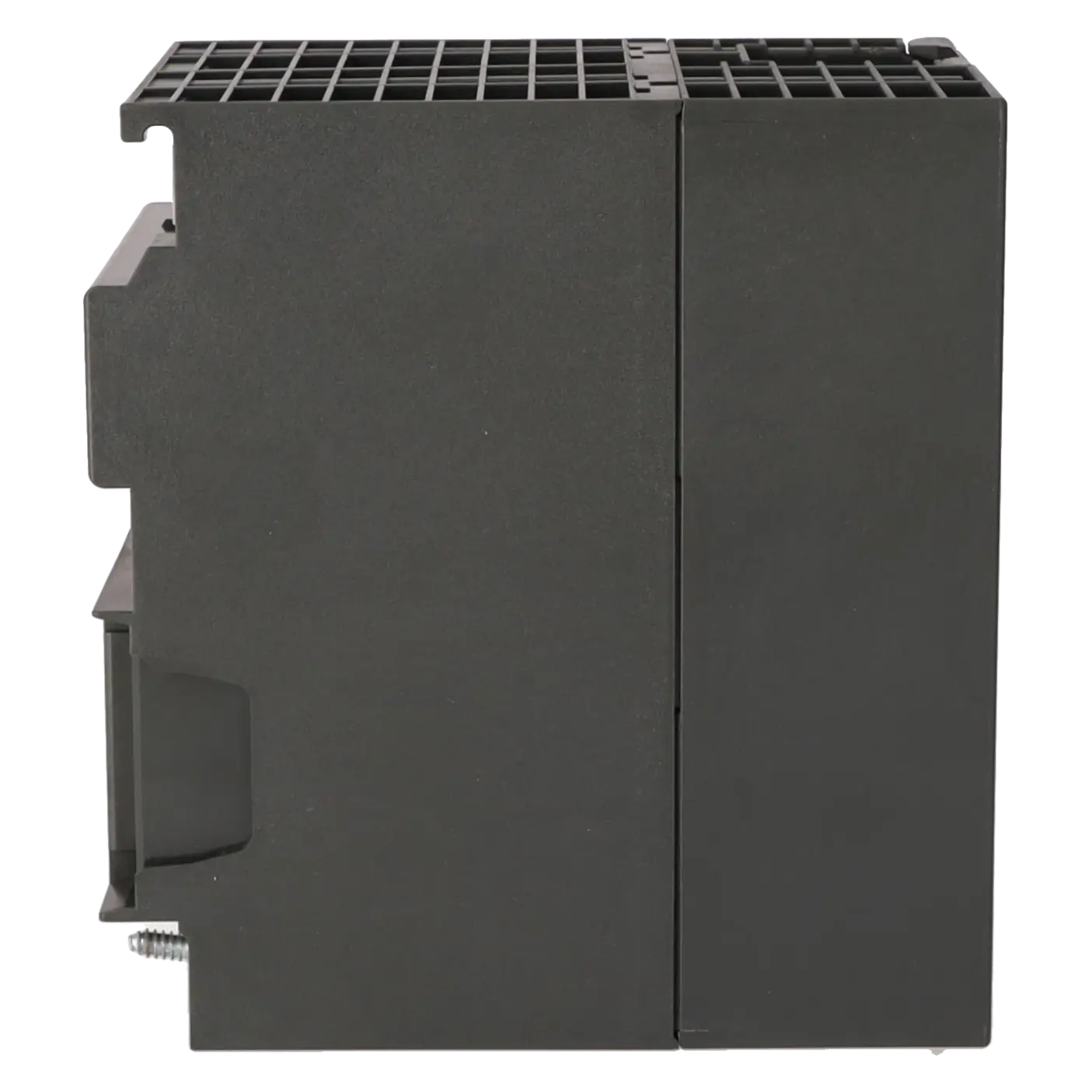

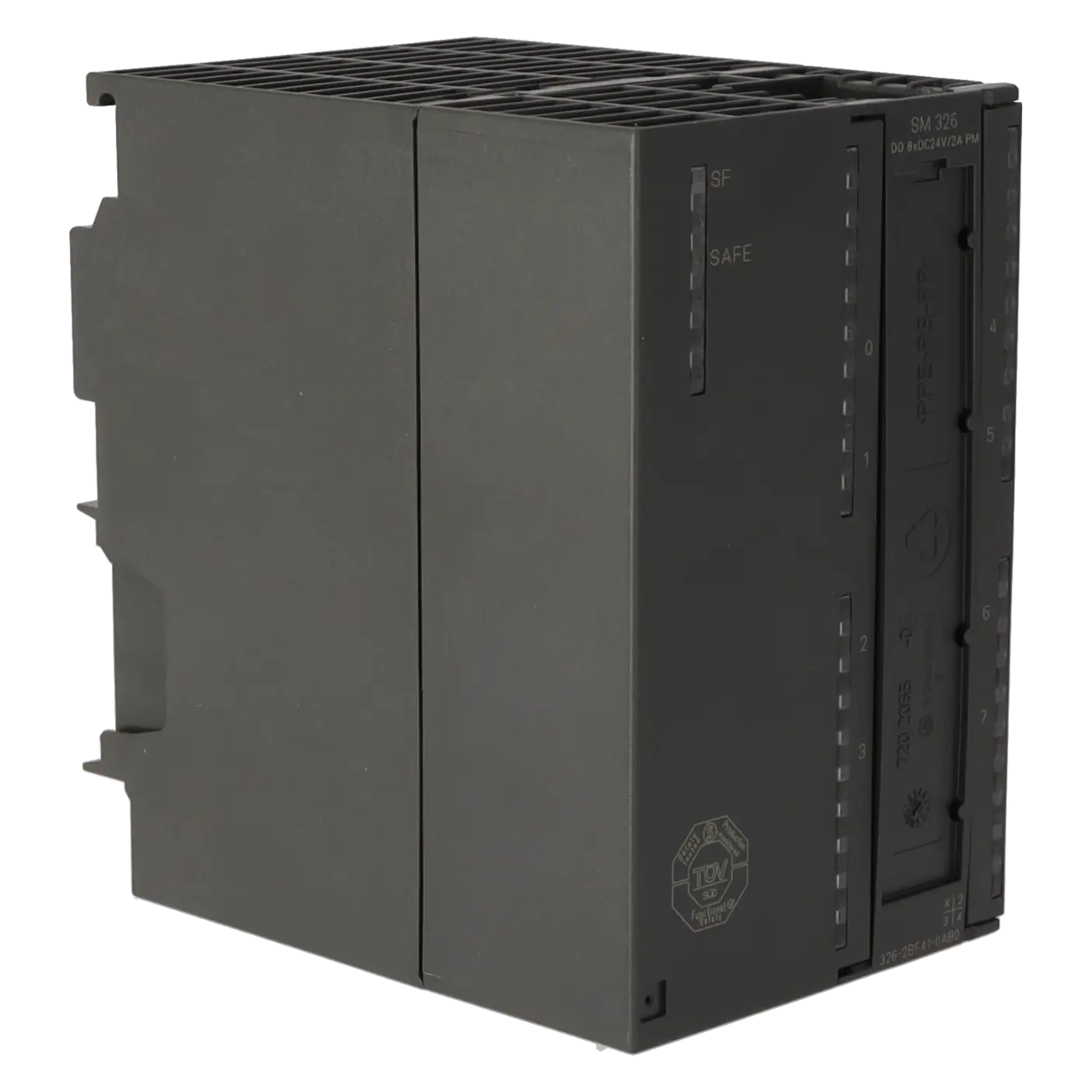

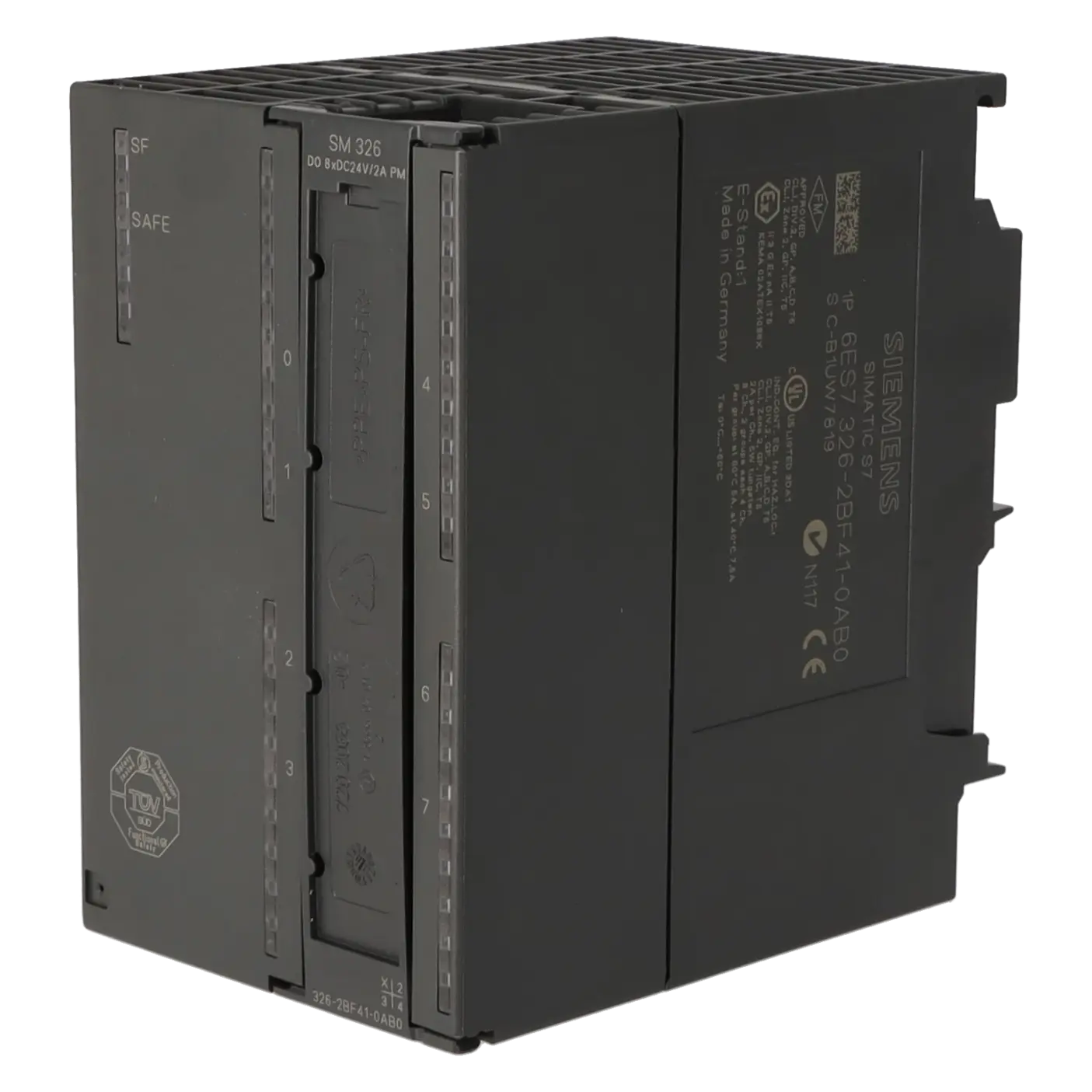

SIEMENS 6ES7326-2BF41-0AB0

Was ist 6ES7326-2BF41-0AB0 und wo wird es eingesetzt

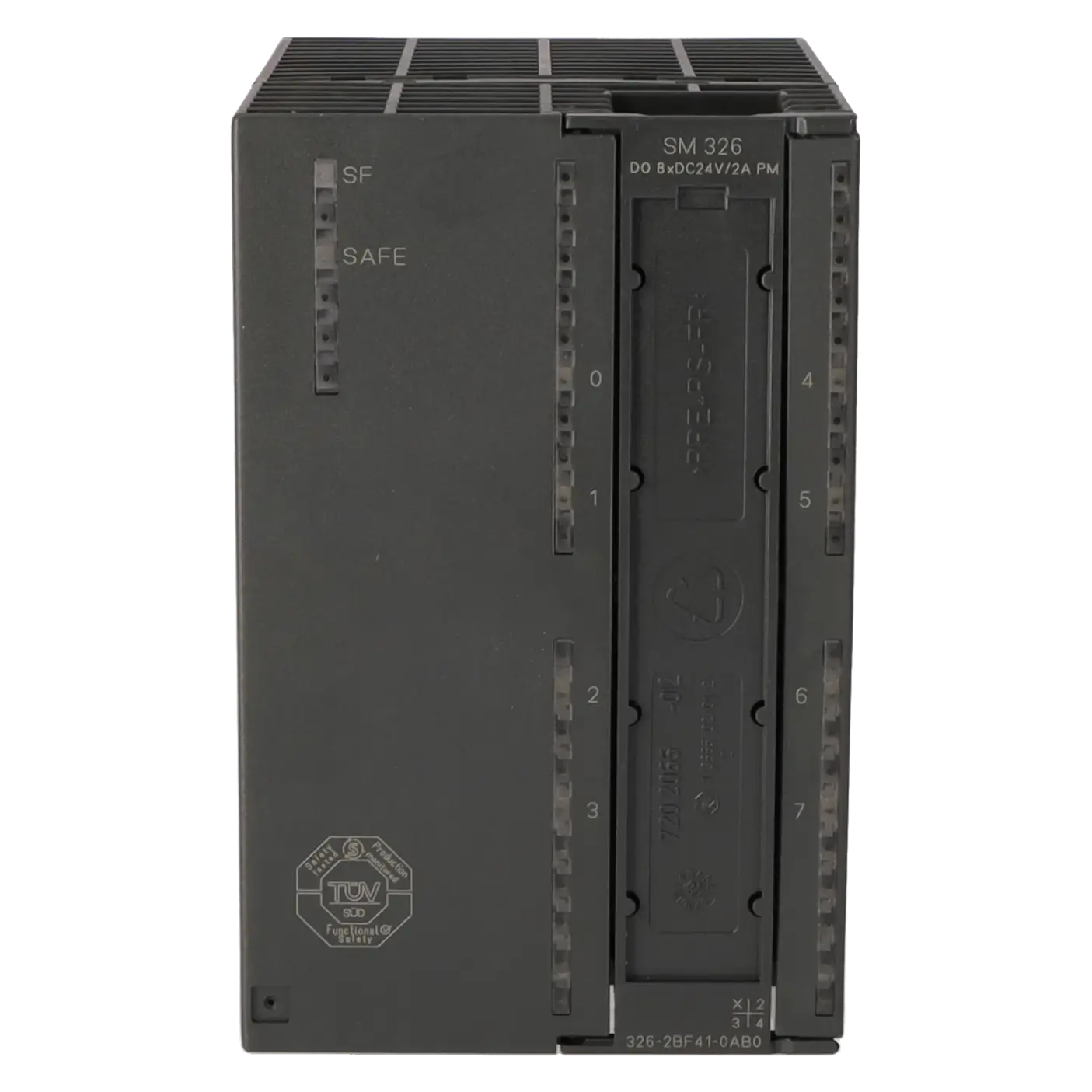

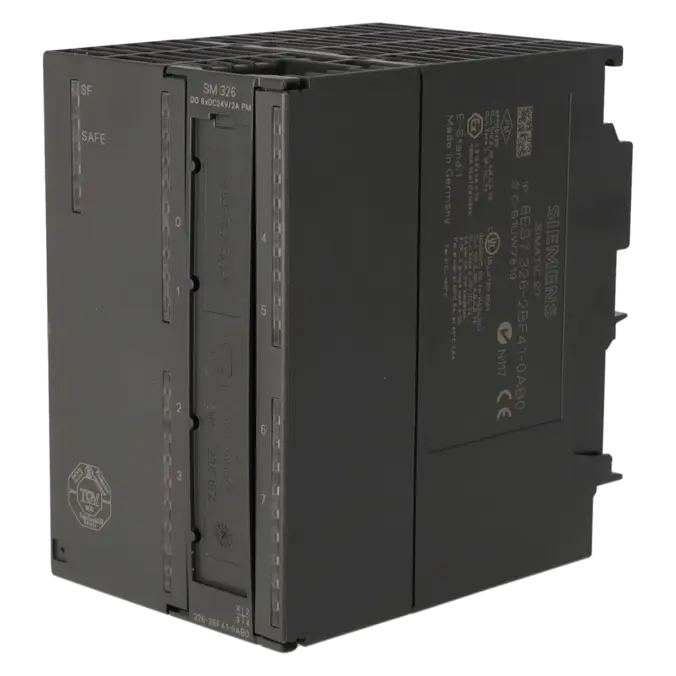

6ES7326-2BF41-0AB0 ist eine fehlersichere Digitalausgabe von Siemens für die Plattform SIMATIC S7-300. Die Baugruppe stellt 8 digitale 24-V-DC-Ausgänge mit bis zu 2 A bereit und ist für sicherheitsgerichtete Anwendungen ausgelegt. Sie wird dort eingesetzt, wo Aktoren im Fehlerfall zuverlässig abgeschaltet oder kontrolliert angesteuert werden müssen, zum Beispiel bei Schützen, Ventilen, Relais, Verriegelungen oder Abschaltpfaden in Maschinen und Prozessanlagen. Durch die Ausführung als F-DO 8xDC 24V/2A PM ist das Modul besonders für bestehende S7-300- und ET200M-Installationen relevant, in denen eine sichere Ersatzteilversorgung, ein schneller Austausch oder eine Reparatur wichtiger sind als eine sofortige Migration auf eine neue Plattform.

Überblick über die wichtigsten technischen Daten und was diese bedeuten

Die Baugruppe arbeitet mit 24 V DC, benötigt 1L+ für die Elektronik und 2L+ / 3L+ als Lastspannungen. Sie besitzt 8 sichere Ausgänge, Kurzschlussschutz, eine typische Verlustleistung von 12 W sowie Potenzialtrennung zwischen Kanälen, Rückwandbus und Elektronikversorgung. Für die Praxis wichtig: Der Ausgangsstrom beträgt 2 A pro Kanal bei 0 bis 40 °C in waagerechter Einbaulage, bei senkrechtem Einbau reduziert sich der Maximalstrom auf 1 A. Bei 40 bis 60 °C sind 1 A zulässig. Die Baugruppe benötigt einen 40-poligen Frontstecker, ist 80 x 125 x 120 mm groß, wiegt rund 465 g und erreicht im Sicherheitsbetrieb Kategorie 4 / PL e / SIL 3. Das ist relevant für Einkäufer, weil diese Werte direkt über Eignung, Einbausituation und Lastreserve entscheiden.

Aussagen zum Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Für Beschaffung und Anlagenstrategie ist entscheidend, dass Siemens 6ES7326-2BF41-0AB0 heute ausdrücklich als Ersatzteil führt. Im Siemens SiePortal ist zusätzlich der Life-Cycle-Status Prod. Cancellation ausgewiesen. Damit gehört die Baugruppe klar in den Bereich fortgeschrittener Bestandsversorgung und Obsoleszenzsteuerung. Verifiziert ist außerdem, dass 6ES7326-2BF41-0AB0 die ersatzteilkompatible Nachfolgebaugruppe der früheren 6ES7326-2BF40-0AB0 ist. Für Betreiber bestehender Anlagen bedeutet das: Die sichere Funktionsfähigkeit wird weniger über Neudesign als über gezielte Ersatzteilbeschaffung, geprüfte Austauschware, Reparaturfähigkeit und eine belastbare Lagerstrategie abgesichert. Genau in dieser Phase gewinnen dokumentierte Serviceprozesse und qualitätsgesicherte Bestandsware besonders an Bedeutung.

Die verfügbaren EICHLER Leistungen und wann sie relevant sind

EICHLER bietet für 6ES7326-2BF41-0AB0 mehrere Wege, um Stillstände in Bestandsanlagen abzusichern: Reparatur mit typischer Durchlaufzeit von 2 bis 5 Tagen sowie Austausch, gebraucht und neu mit typischer Verfügbarkeit von 1 bis 3 Tagen. Die Reparatur umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie; im Suchergebnis zur Produktseite werden zudem bis zu 36 Monate Garantie und Gewährleistung genannt. Für die Instandhaltung ist das relevant, wenn eine validierte Sicherheitsarchitektur erhalten bleiben soll. Für den Einkauf entsteht eine belastbare Alternative zwischen Neukauf, Gebrauchtkauf und Reparatur. Für Entscheider sinkt das Risiko ungeplanter Umbauten, wenn eine obsoleszenznahe F-Baugruppe schnell wieder verfügbar gemacht werden kann.

Ist 6ES7326-2BF41-0AB0 noch erhältlich oder nur noch als Ersatzteil?

Siemens führt 6ES7326-2BF41-0AB0 offiziell als Ersatzteil. Für die Beschaffung ist das wichtig, weil sich daraus eine andere Einkaufslogik ergibt als bei einem voll aktiven Serienprodukt. EICHLER deckt diesen Bedarf mit Reparatur, Austausch, gebraucht und neu ab. Damit lässt sich je nach Dringlichkeit zwischen kurzfristiger Verfügbarkeit, Budget und Erhalt der bestehenden Sicherheitsarchitektur entscheiden.

Ist 6ES7326-2BF41-0AB0 der Nachfolger von 6ES7326-2BF40-0AB0?

Ja. Siemens nennt 6ES7326-2BF41-0AB0 als ersatzteilkompatiblen Nachfolger der 6ES7326-2BF40-0AB0. Das ist besonders relevant für Betreiber älterer S7-300-Anlagen, weil dadurch ein Austausch in Bestandskonzepten oft deutlich einfacher wird als eine komplette Umrüstung auf eine neue I/O-Plattform. Für Einkauf und Instandhaltung ist diese Information wichtig, wenn anhand alter Stücklisten oder Ersatzteillisten noch die frühere Artikelnummer geführt wird.

Welcher Frontstecker wird für 6ES7326-2BF41-0AB0 benötigt?

Sicher ist: Die Baugruppe benötigt einen 40-poligen Frontstecker. Im Siemens SiePortal wird dazu unter anderem der 40-polige Frontstecker mit Schraubkontakten 6ES7392-1AM00-0AA0 genannt. In einer Siemens-Applikationsdokumentation für F-DI/F-DO wird außerdem ein 40-poliger Frontstecker 6ES7392-1BM00-0AA0 genannt. Für die Beschaffung sollte daher nicht nur die Artikelnummer der Baugruppe, sondern auch die gewünschte Anschlusstechnik des Frontsteckers geprüft werden.

Welche Reaktionszeit muss ich bei 6ES7326-2BF41-0AB0 berücksichtigen?

Im Siemens PCS-7-Kompendium ist für die 6ES7326-2BF41-0AB0 eine maximale Reaktions- bzw. Quittierungszeit von 18 ms genannt. Diese Angabe ist wichtig, wenn Sicherheitsfunktionen, Abschaltketten oder Reaktionszeiten in Maschinen- und Prozessanlagen bewertet werden. Für Entscheider und Sicherheitsverantwortliche ist das besonders relevant bei Umbauten, Nachweisen oder beim Vergleich von Reparatur und Austausch, weil validierte Reaktionszeiten in Bestandsanlagen möglichst erhalten bleiben sollen.

Was bedeuten Helltest und Dunkeltest bei dieser F-DO-Baugruppe?

Bei der 6ES7326-2BF41-0AB0 dienen Hell- und Dunkeltest der sicheren Diagnose der Ausgänge. Siemens nennt für den Dunkeltest eine maximale Dauer von 1 ms und für den Helltest Impulse von bis zu 4 ms. Diese Testimpulse sind im Sicherheitsumfeld normal, können aber bei empfindlichen nachgeschalteten Geräten zu unerwarteten Reaktionen führen. Deshalb sollte vor der Inbetriebnahme geprüft werden, ob der angeschlossene Aktor oder Eingang diese Impulse toleriert oder ob eine entkoppelte Verschaltung sinnvoller ist.

Kann ich 6ES7326-2BF41-0AB0 direkt an einen SINAMICS-Sicherheits­eingang anschließen?

Siemens empfiehlt für die SM 326 F-DO 8 x DC 24V/2A PM (6ES7326-2BF41-0AB0) den Anschluss an einen SINAMICS G120 F-DI nicht direkt, sondern über Koppelrelais. Der Grund sind die Diagnose- und Testimpulse der F-DO-Baugruppe. Für Instandhalter ist das wichtig, weil sich damit Fehlinterpretationen bei der Inbetriebnahme vermeiden lassen. Für den Einkauf bedeutet es, dass bei einer Nachrüstung gegebenenfalls zusätzliche Koppelkomponenten berücksichtigt werden müssen.

Ist 6ES7326-2BF41-0AB0 nur im Sicherheitsbetrieb einsetzbar?

Laut Siemens PCS-7-Kompendium ist die 6ES7326-2BF41-0AB0 nur im Sicherheitsbetrieb und nicht redundant einsetzbar. Das ist ein entscheidender Punkt bei Modernisierung, Ersatzteilwahl und Parametrierung. Wer aus einer älteren Projektstruktur heraus ein anderes Betriebsverhalten erwartet, riskiert Diagnosemeldungen, unnötige Fehlersuche oder eine unpassende Verdrahtung. Für Bestandsanlagen sollte deshalb vor Bestellung oder Austausch immer geprüft werden, wie die Baugruppe im bestehenden Sicherheitskonzept eingesetzt wird.
