SIEMENS 6ES7321-7TH00-0AB0

Was ist 6ES7321-7TH00-0AB0 und wo wird es eingesetzt

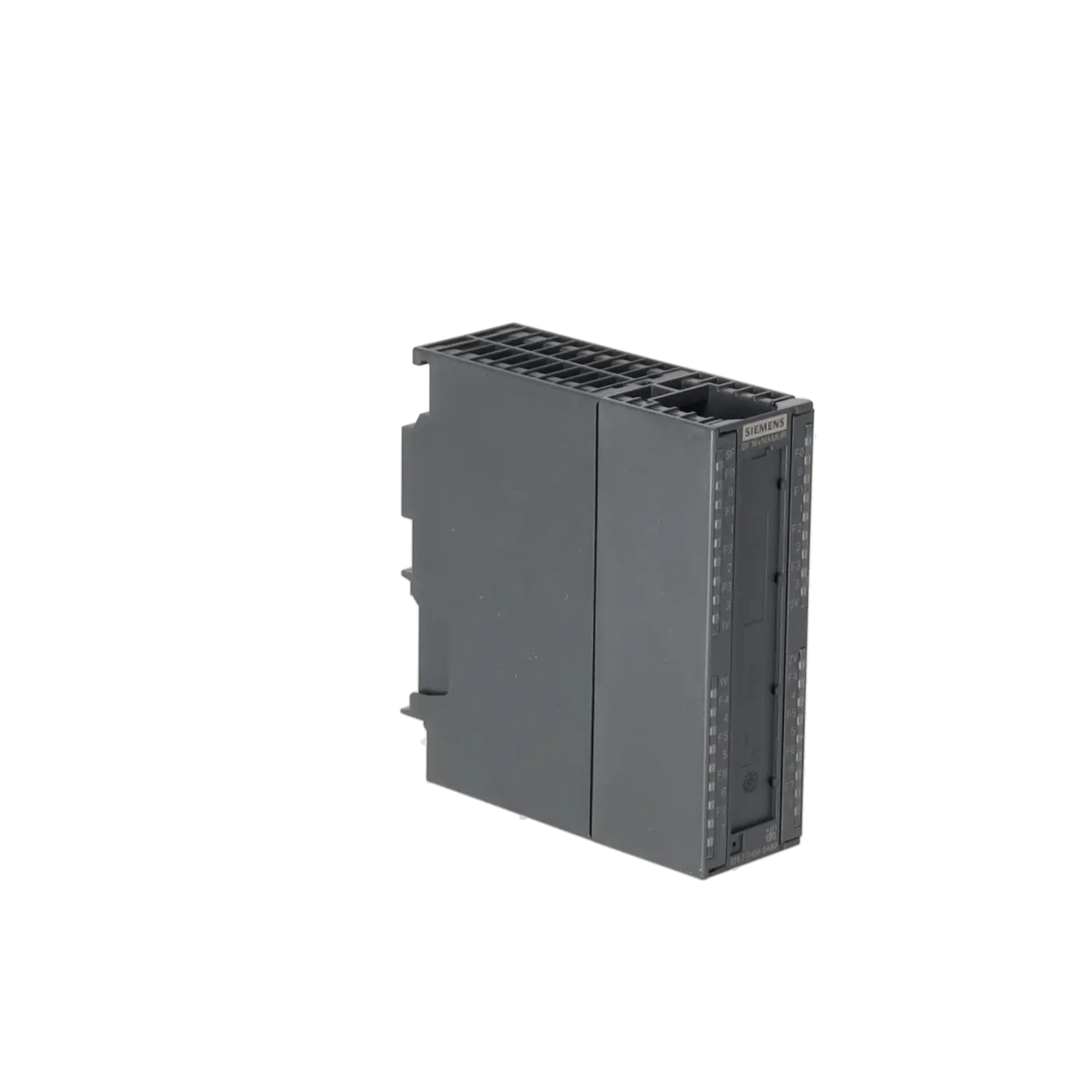

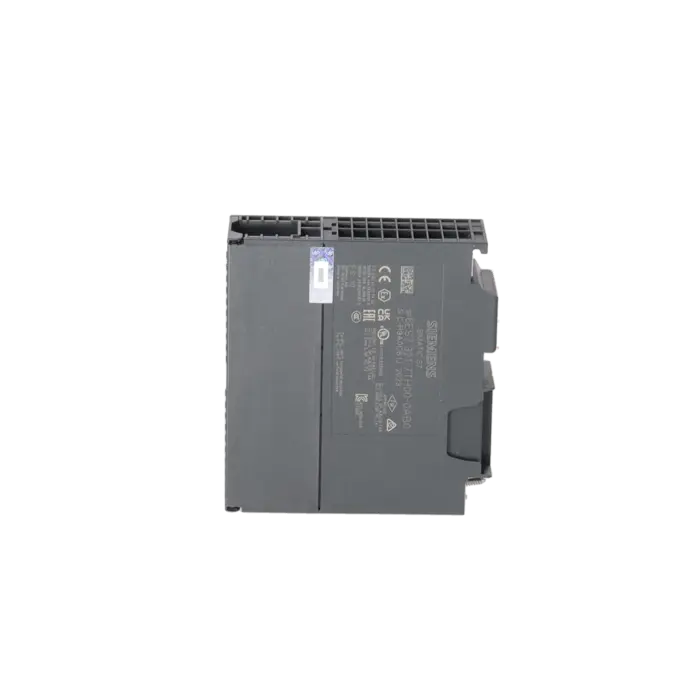

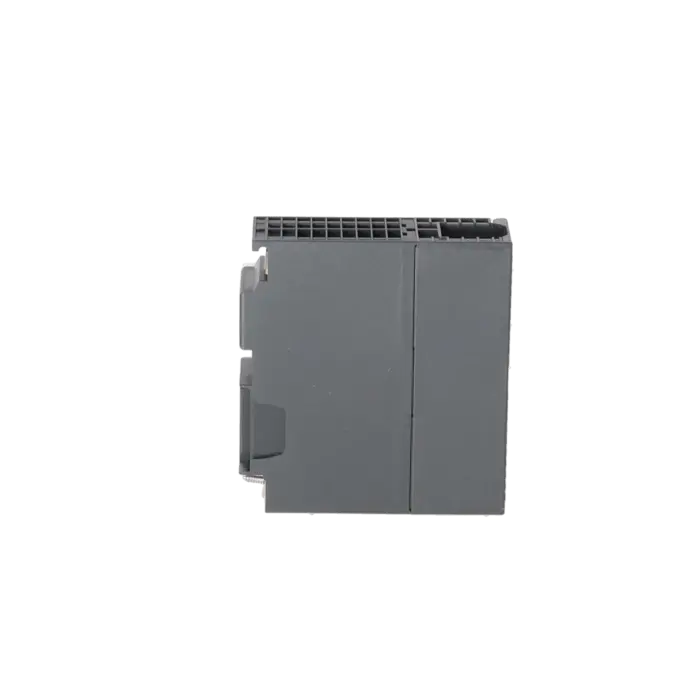

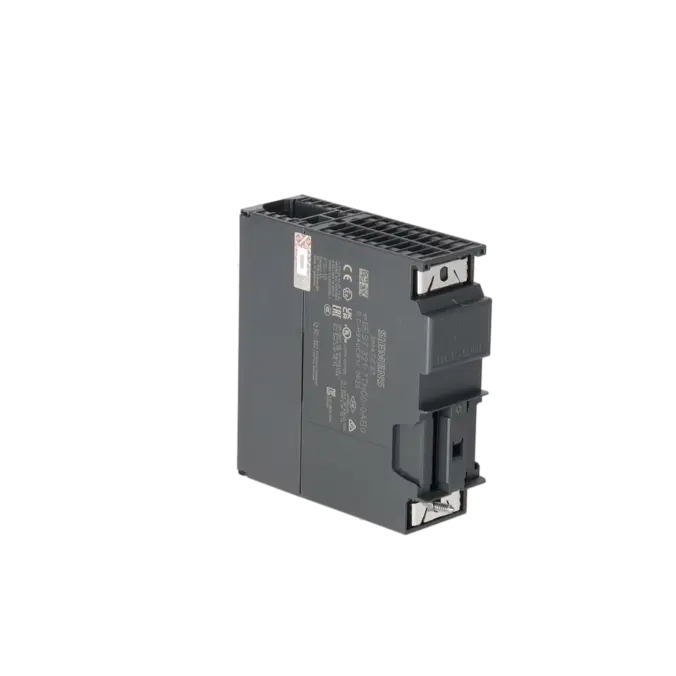

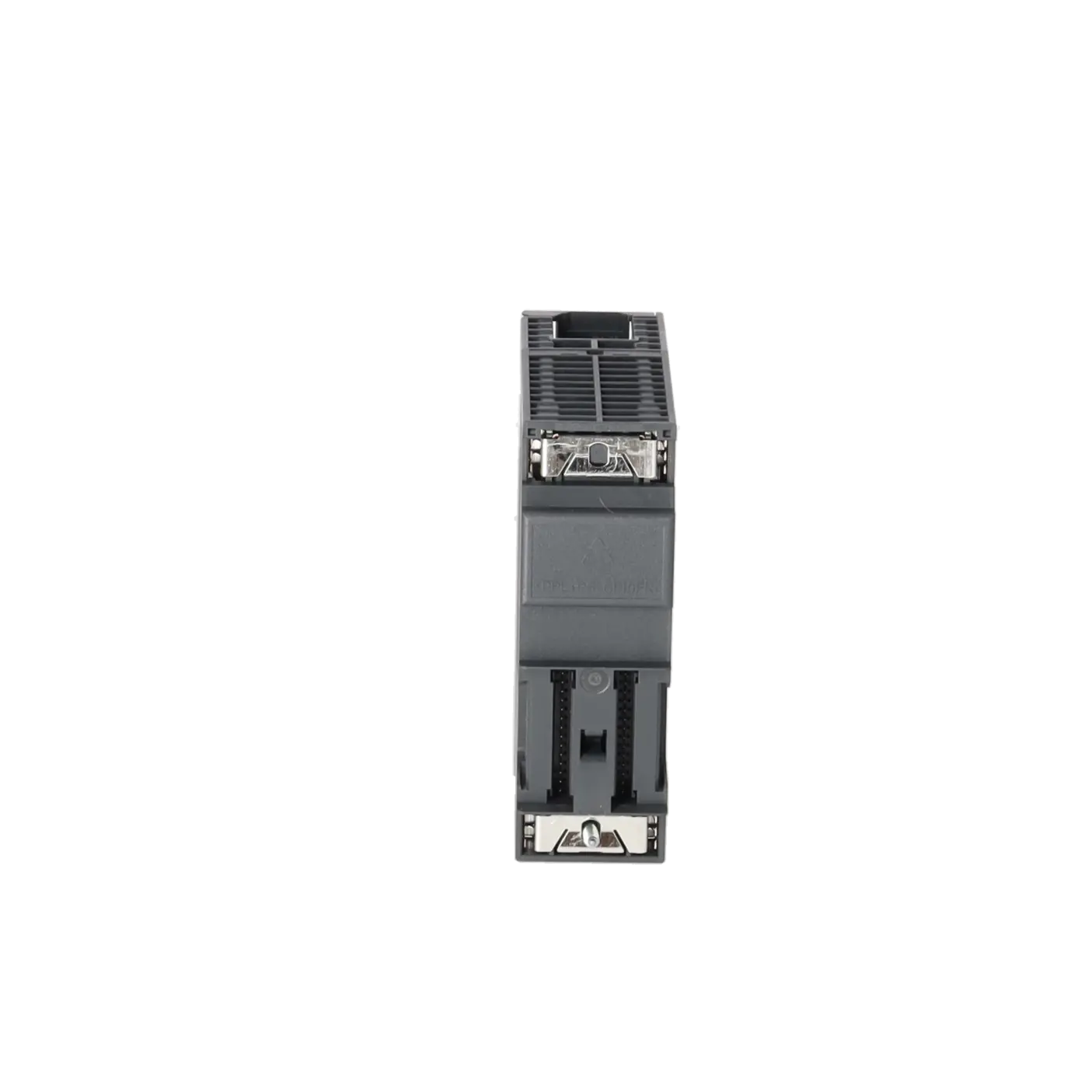

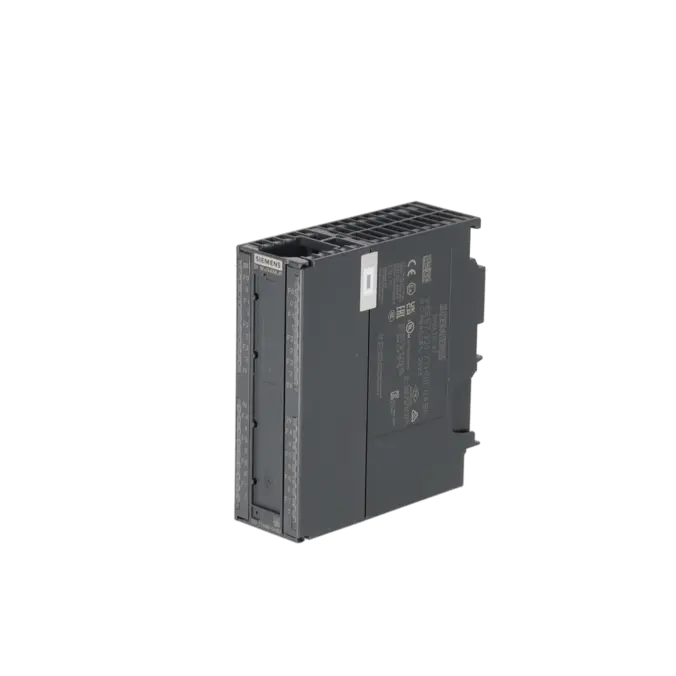

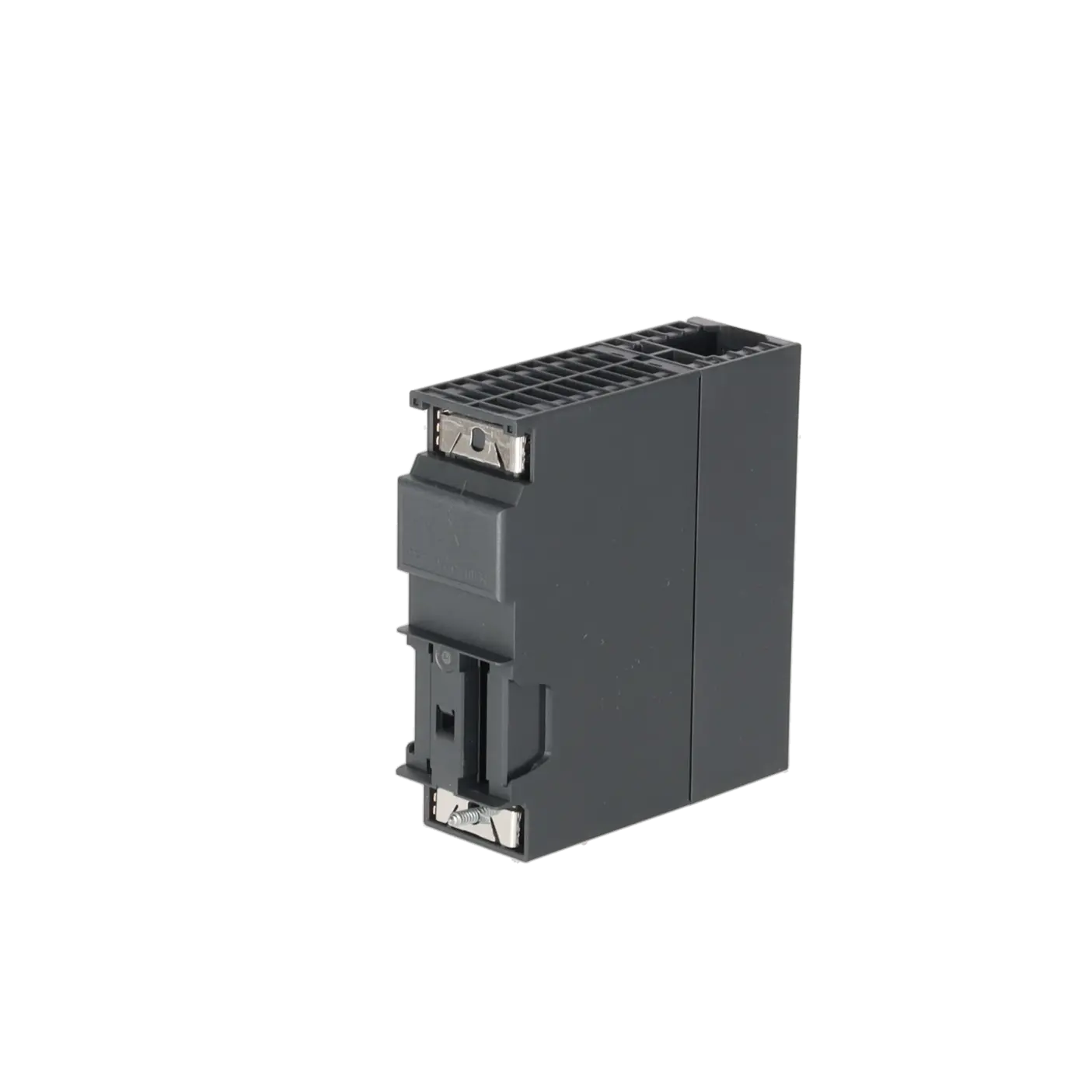

Die 6ES7321-7TH00-0AB0 ist eine SIMATIC S7/PCS7-Digitaleingabebaugruppe SM 321 mit 16 digitalen Eingängen für 24 V DC. Sie ist für beschaltete und unbeschaltete Kontakte, NAMUR-Geber sowie 3-/4-Draht-BEROs ausgelegt und bietet zusätzliche Diagnosefunktionen wie Drahtbrucherkennung, Flatterüberwachung und Impulsverlängerung. Dadurch eignet sich die Baugruppe besonders für prozessnahe Anwendungen in PCS 7 und ET 200M-Umgebungen, in denen Signale nicht nur erfasst, sondern auch in ihrer Qualität bewertet werden müssen. Typische Einsatzfelder sind Grenzstände, Endlagen, Ventilrückmeldungen und andere binäre Sensorsignale in Anlagen, bei denen eine saubere Diagnose Stillstände verkürzt und Fehlersuche beschleunigt.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Technisch bietet die Baugruppe 16 Eingänge, 24 V DC Lastspannung, einen 1 x 40-poligen Frontstecker und eine sensorseitige Auswertung mit 8,2 V bzw. 18 V. Für Instandhalter wichtig sind vor allem die diagnosefähigen Eingänge, die Eingangsverzögerung von 2,5 bis 3,5 ms, die zulässige Betriebstemperatur von 0 bis 60 °C, die potenzialgetrennte Kanalstruktur in Gruppen zu 8 sowie die maximale geschirmte Leitungslänge bis 400 m. In der Praxis heißt das: Die Baugruppe ist für robuste Signalerfassung in industrieller Umgebung ausgelegt, unterstützt die typische NAMUR-Sensorik sauber und liefert zusätzlich verwertbare Diagnoseinformationen für SPS und Leitsystem. Das hilft, Fehlersignale schneller von echten Prozesszuständen zu unterscheiden.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für die Beschaffung ist wichtig: Auf der EICHLER-Produktseite ist der Produktstatus mit EOP: 2025-10-01 angegeben. Siemens kennzeichnet die 6ES7321-7TH00-0AB0 in Suchtreffern außerdem als Spare Part. Das spricht dafür, dass die Baugruppe im Bestand weiterhin relevant ist, aber nicht mehr zu den aktuellen Kernprodukten der Plattform gehört. Ein direkt als 1:1-Nachfolger ausgewiesenes Produkt war in den ausgewerteten Siemens-Quellen nicht eindeutig benannt. Für Modernisierungen dokumentiert Siemens jedoch adaptergestützte Upgrade-Pfade auf 6ES7521-7TH00-0AB0 im S7-1500-Umfeld sowie auf 6DL1131-6TH00-0PH1 im ET 200SP HA-Umfeld. Für Betreiber bedeutet das: Weiterbetrieb ist möglich, mittelfristig sollte die Baugruppe aber in die Obsoleszenzplanung aufgenommen werden.

Verfügbare EICHLER Leistungen und ihr Nutzen in der Praxis

Für diese Baugruppe sind bei EICHLER die Leistungen Reparatur, Austausch, Gebraucht und Neu vorgesehen. Besonders relevant ist die Reparatur, wenn die bestehende Anlage unverändert weiterlaufen soll, Adressierung und Verdrahtung beibehalten werden müssen oder ein schneller Rückbau auf den vorhandenen Stand gewünscht ist. EICHLER kombiniert die Reparatur mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Das ist für Instandhaltung und Einkauf vor allem dann wertvoll, wenn Obsoleszenz bereits spürbar ist, aber ein kompletter Retrofit noch nicht wirtschaftlich umgesetzt wird. Austausch- und Gebrauchtlösungen helfen, Downtime kurzfristig zu begrenzen. Neuware ist interessant, wenn ein planbarer Ersatz für kritische Lagerhaltung oder vorbeugenden Tausch benötigt wird.

Was ist der Unterschied zwischen einer normalen 24-V-DI-Baugruppe und 6ES7321-7TH00-0AB0?

Die 6ES7321-7TH00-0AB0 ist nicht nur eine einfache 24-V-Digitaleingabe. Sie ist für NAMUR-Sensorik, Kontaktbeschaltungen und 3-/4-Draht-BEROs ausgelegt und ergänzt die reine Signalaufnahme um Drahtbrucherkennung, Flatterüberwachung, Impulsverlängerung und einen Wertstatus zur Beurteilung der Signalgültigkeit. Das macht sie besonders interessant für prozessnahe Anwendungen, in denen eine einfache 0/1-Erfassung nicht ausreicht und Diagnose direkt im Leitsystem nutzbar sein soll.

Welchen Frontstecker benötigt 6ES7321-7TH00-0AB0?

Die Baugruppe benötigt einen 1 x 40-poligen Frontstecker. Diese Information ist für Einkauf und Instandhaltung wichtig, weil beim Tausch gebrauchter oder reparierter Baugruppen oft nicht die Elektronik selbst, sondern fehlendes Anschlusszubehör den Wiedereinbau verzögert. Wer Ersatz beschafft, sollte deshalb Baugruppe, Frontstecker und vorhandene Verdrahtungslogik immer gemeinsam prüfen.

Ist 6ES7321-7TH00-0AB0 abgekündigt oder noch beschaffbar?

Die ausgewertete Produktseite nennt den Produktstatus EOP: 2025-10-01, und Siemens führt die Baugruppe als Spare Part. Gleichzeitig ist sie über EICHLER weiter über Reparatur, Austausch, Gebraucht und Neu im Beschaffungsprozess abbildbar. Für Betreiber bedeutet das: Die Baugruppe ist kein Zukunftsprodukt der neuesten Generation mehr, bleibt aber im Ersatzteil- und Servicekontext weiterhin relevant.

Gibt es einen kompatiblen Ersatz oder eine Migrationslösung für 6ES7321-7TH00-0AB0?

Ein eindeutig als direkter Nachfolger ausgewiesenes Einzelprodukt war in den ausgewerteten Siemens-Quellen nicht klar benannt. Siemens dokumentiert aber Migrationspfade mit Adaptern. Dabei wird die Baugruppe in Upgrade-Unterlagen auf 6ES7521-7TH00-0AB0 im S7-1500-Umfeld und auf 6DL1131-6TH00-0PH1 für ET 200SP HA abgebildet. Für Betreiber ist das vor allem bei Retrofit-Projekten wichtig, wenn Altverdrahtung und Anlagenverfügbarkeit berücksichtigt werden müssen. Diese Aussage ist eine abgeleitete Bewertung aus den Siemens-Adapterdokumenten, nicht die Benennung eines klassischen 1:1-Nachfolgers.

Kann sich bei 6ES7321-7TH00-0AB0 eine Reparatur mehr lohnen als ein Neukauf?

Ja, vor allem dann, wenn die bestehende PCS7-/ET200M-Struktur erhalten bleiben soll, die Baugruppe schnell wieder verfügbar sein muss oder Obsoleszenz bereits spürbar ist, aber ein Retrofit noch nicht freigegeben wurde. Die EICHLER-Reparatur umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Für viele Betreiber ist das wirtschaftlich sinnvoller als eine ungeplante Migration unter Zeitdruck.

Für welche Sensoren ist 6ES7321-7TH00-0AB0 geeignet?

Die Baugruppe ist für NAMUR-Geber, beschaltete und unbeschaltete Kontakte sowie 3-/4-Draht-BEROs ausgelegt. In den Siemens-Unterlagen werden außerdem Kontaktkonzepte mit 10-kΩ- bzw. 47-kΩ-Beschaltung im Diagnoseumfeld behandelt. Das ist besonders relevant, wenn Drahtbruchüberwachung oder sauber definierte Zustände an mechanischen Kontakten gefordert sind. Für die Auswahl ist daher nicht nur die Artikelnummer entscheidend, sondern auch der tatsächliche Sensortyp und die gewünschte Diagnosefunktion.
