SIEMENS 6ES7221-1BH32-0XB0
- EICHLER-Art.Nr.: K0339793
- EAN: 6940408101920
- UPC: 887621217686
Produktbeschreibung

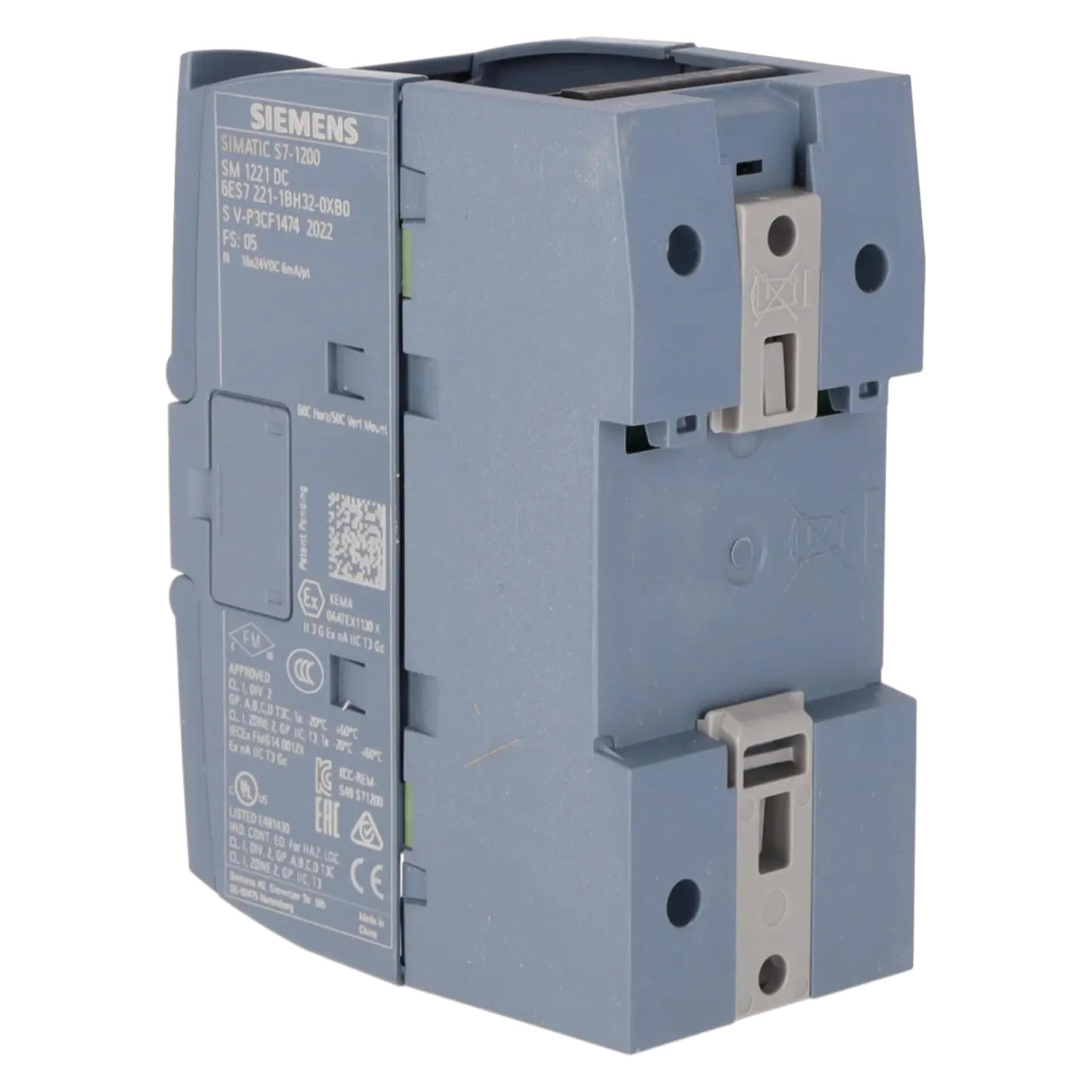

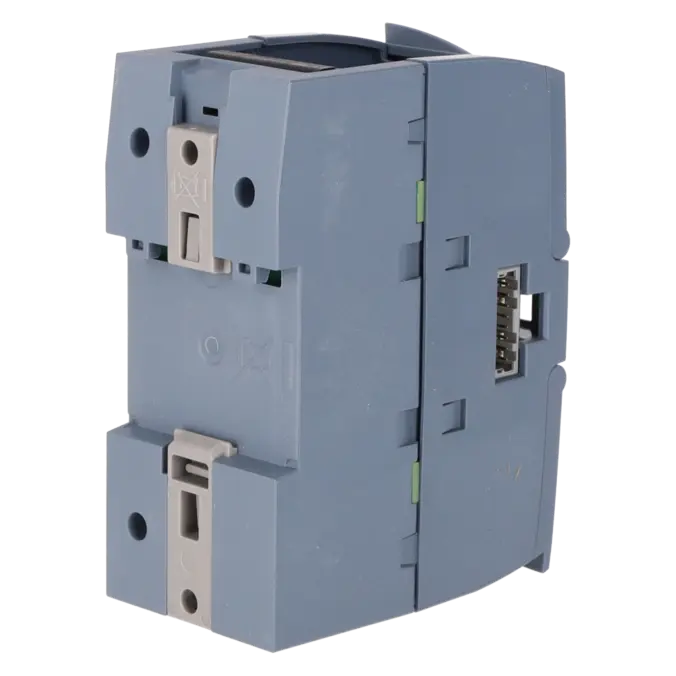

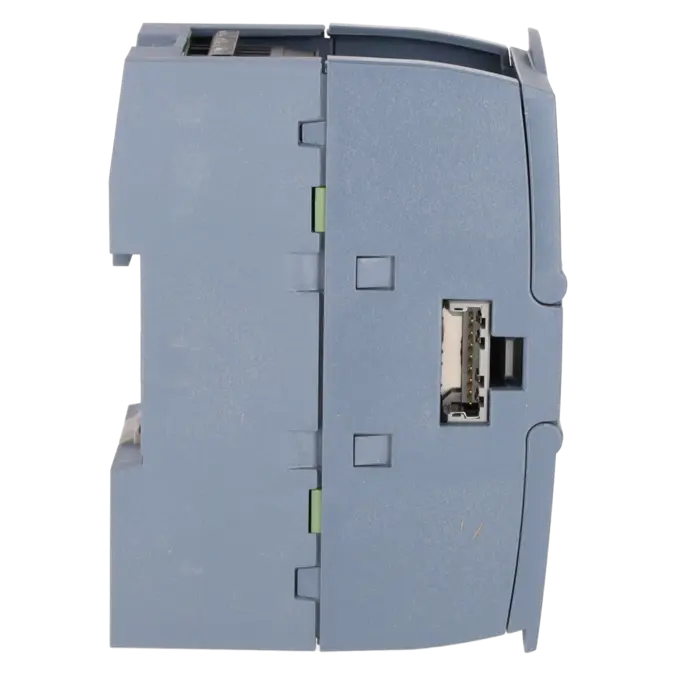

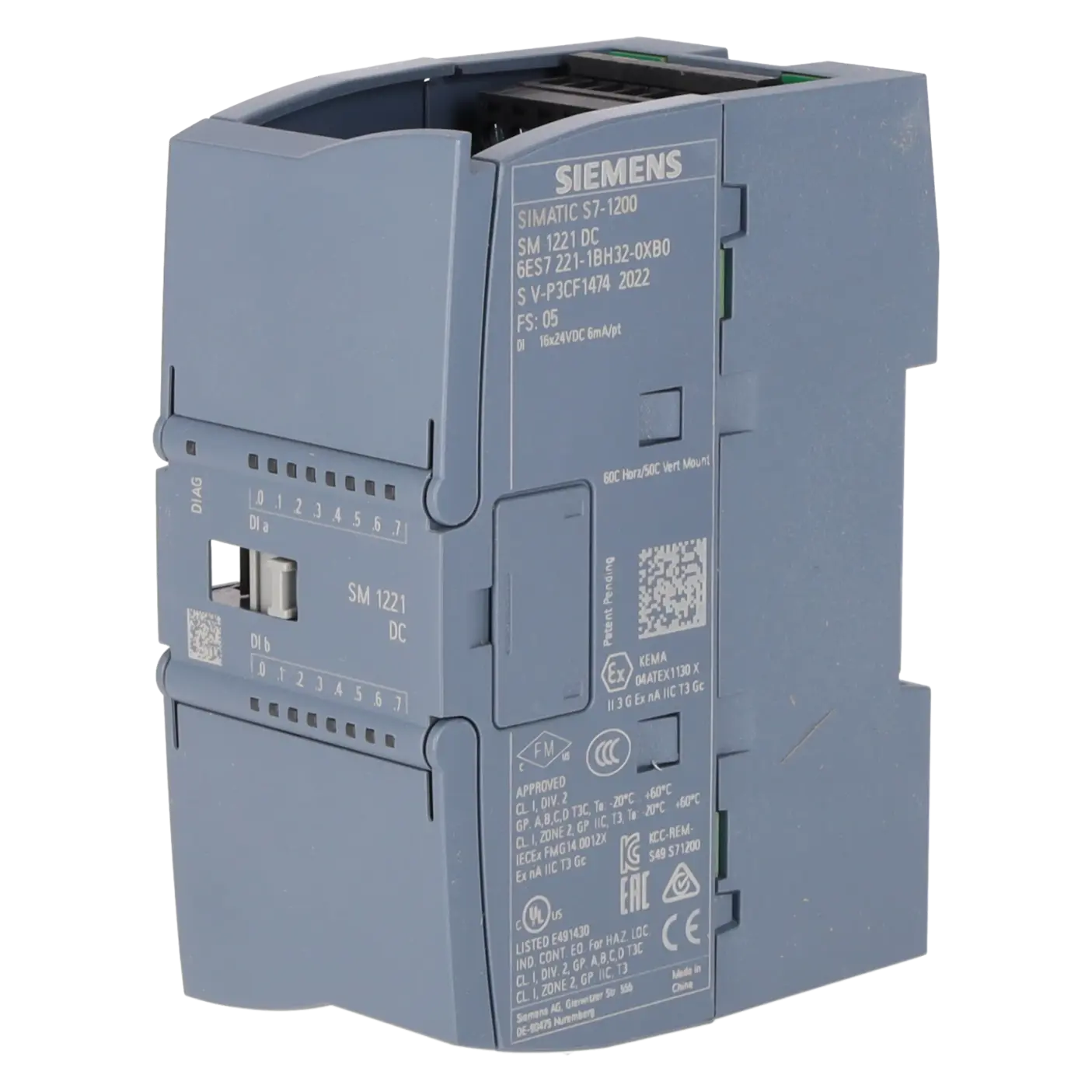

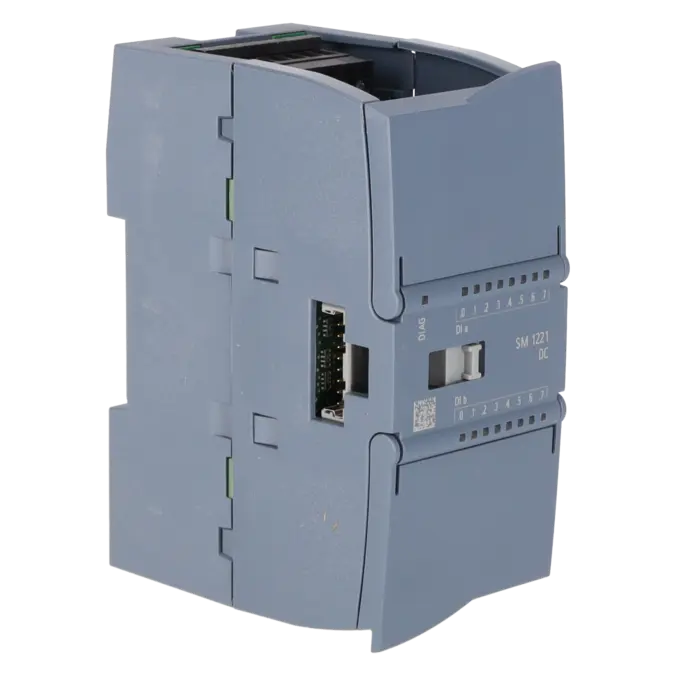

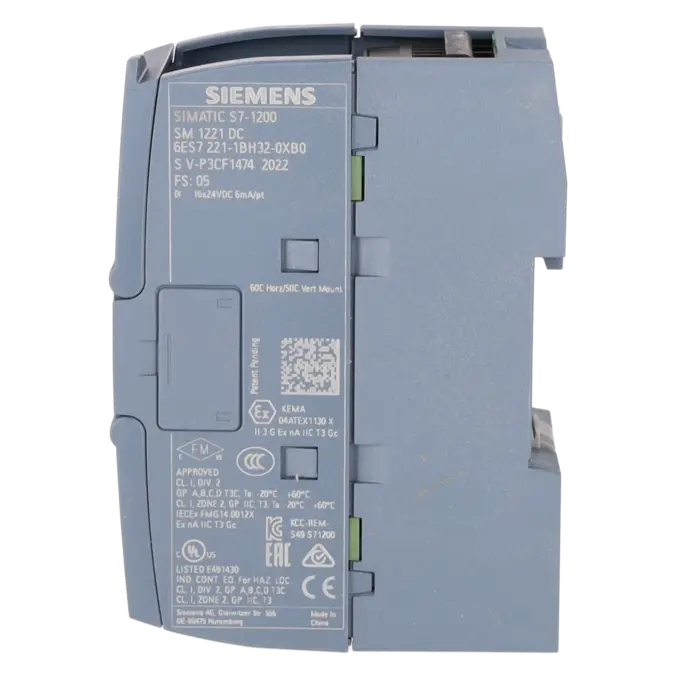

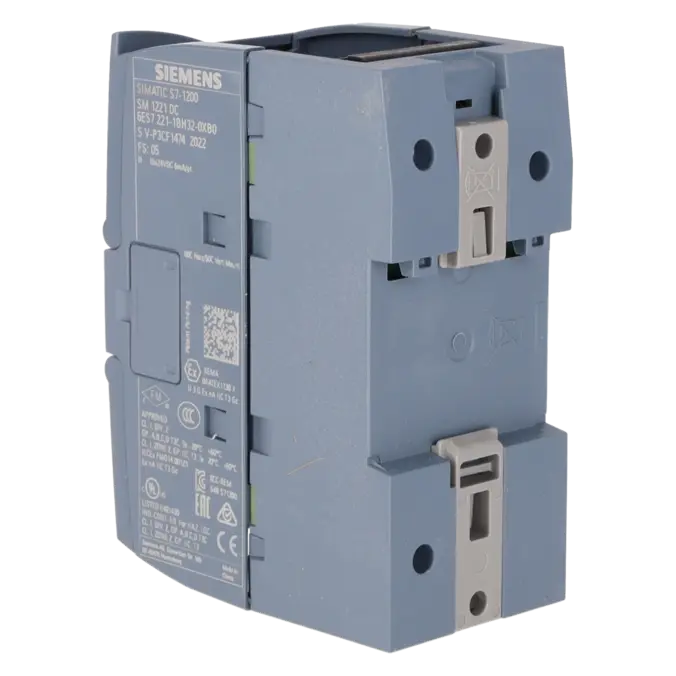

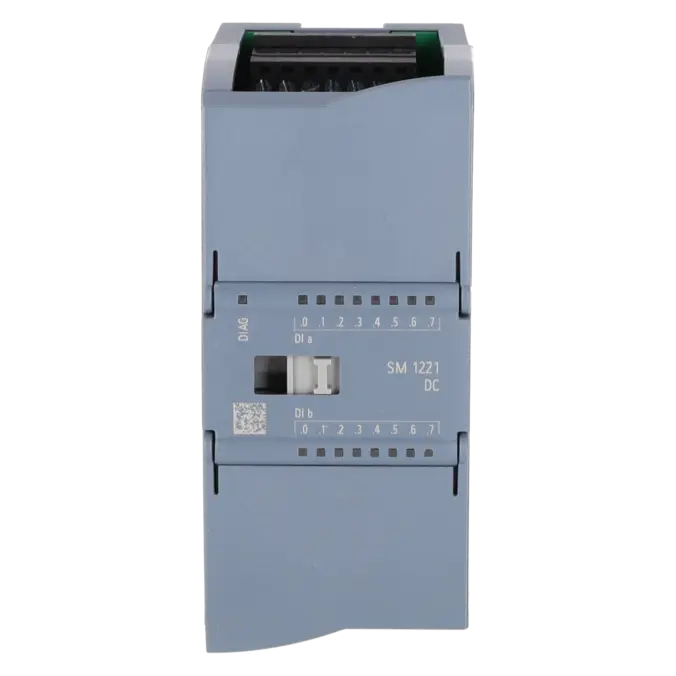

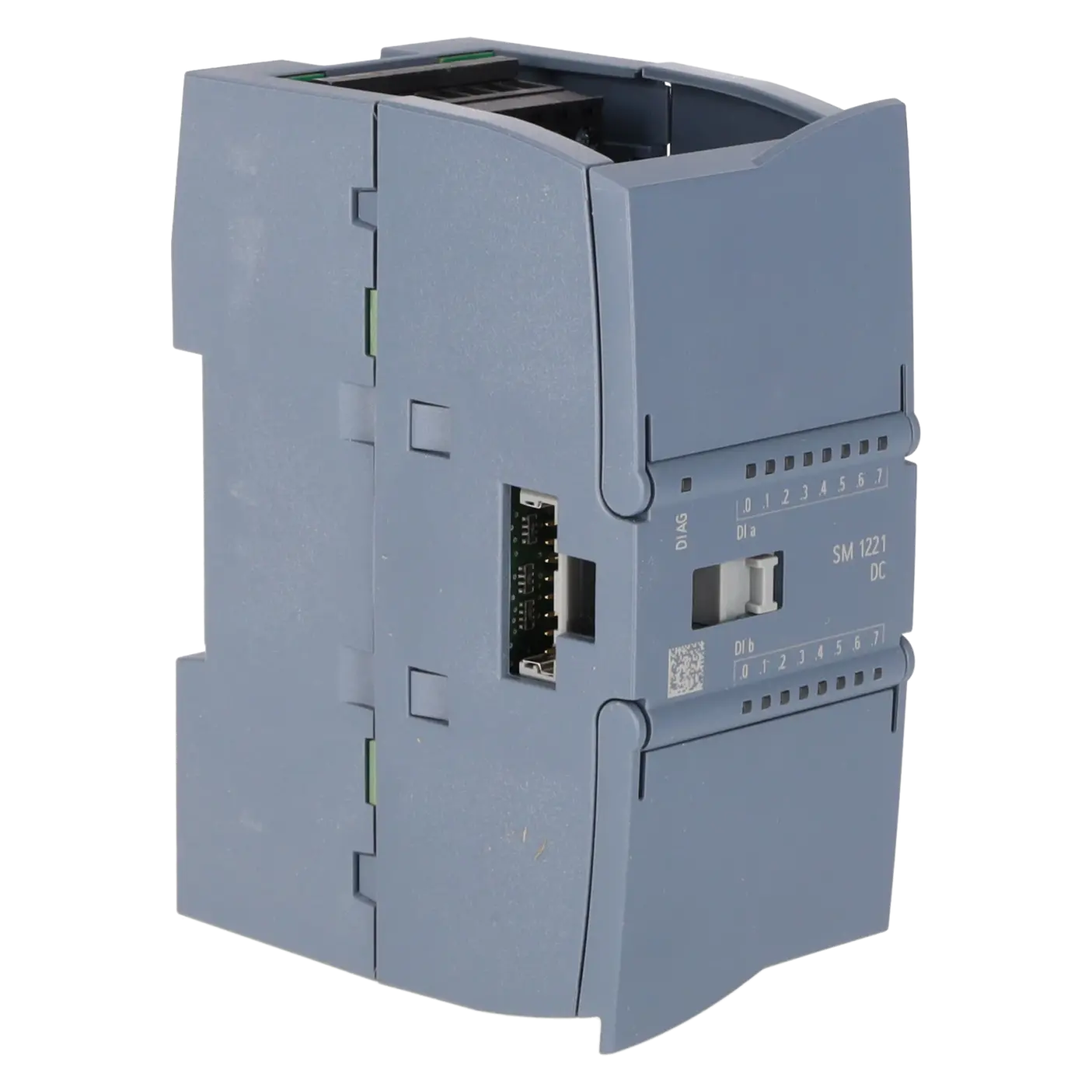

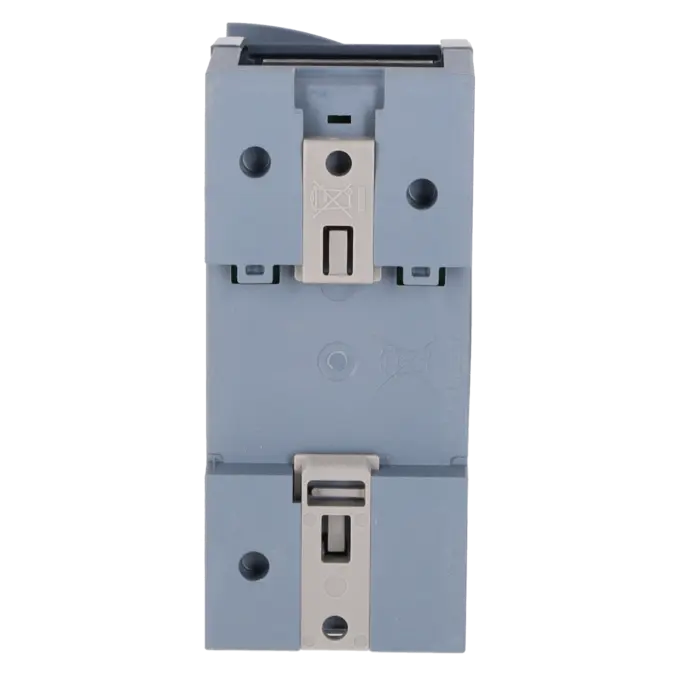

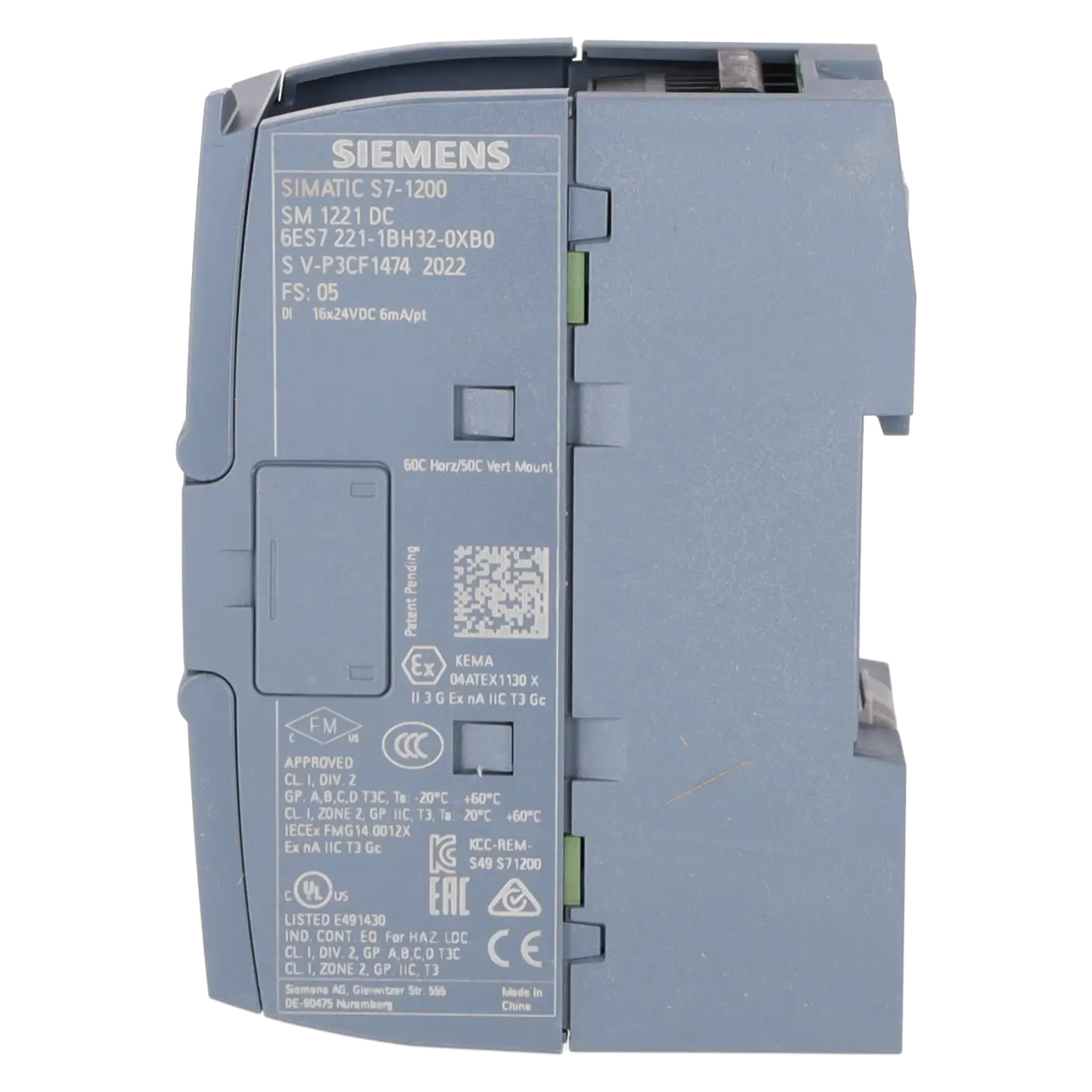

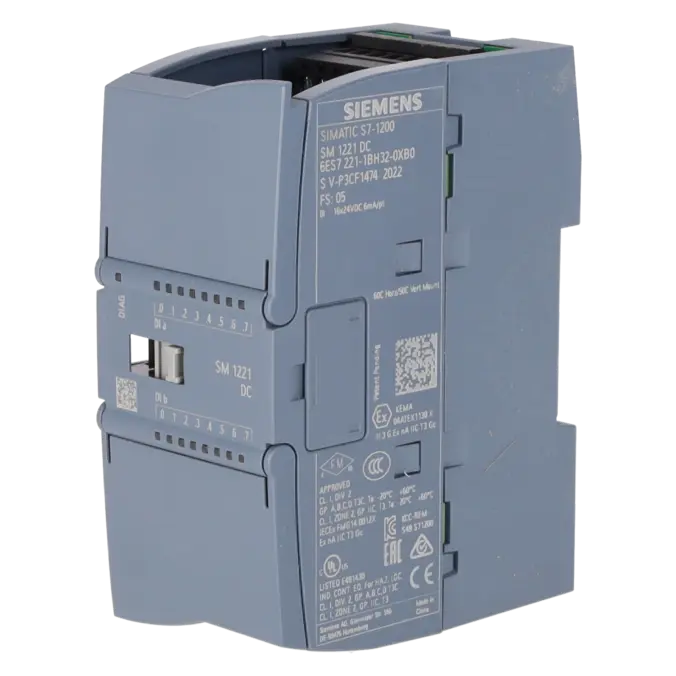

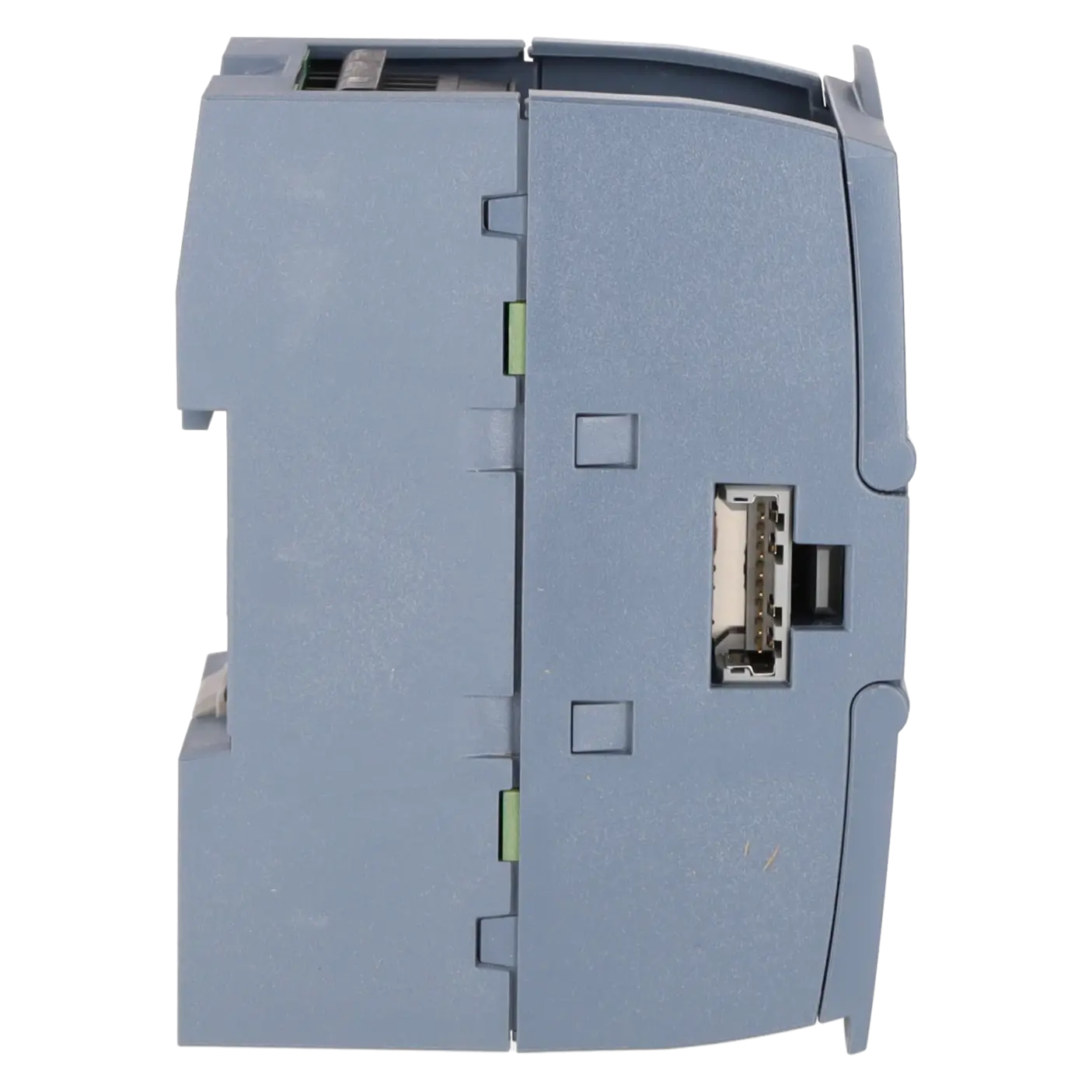

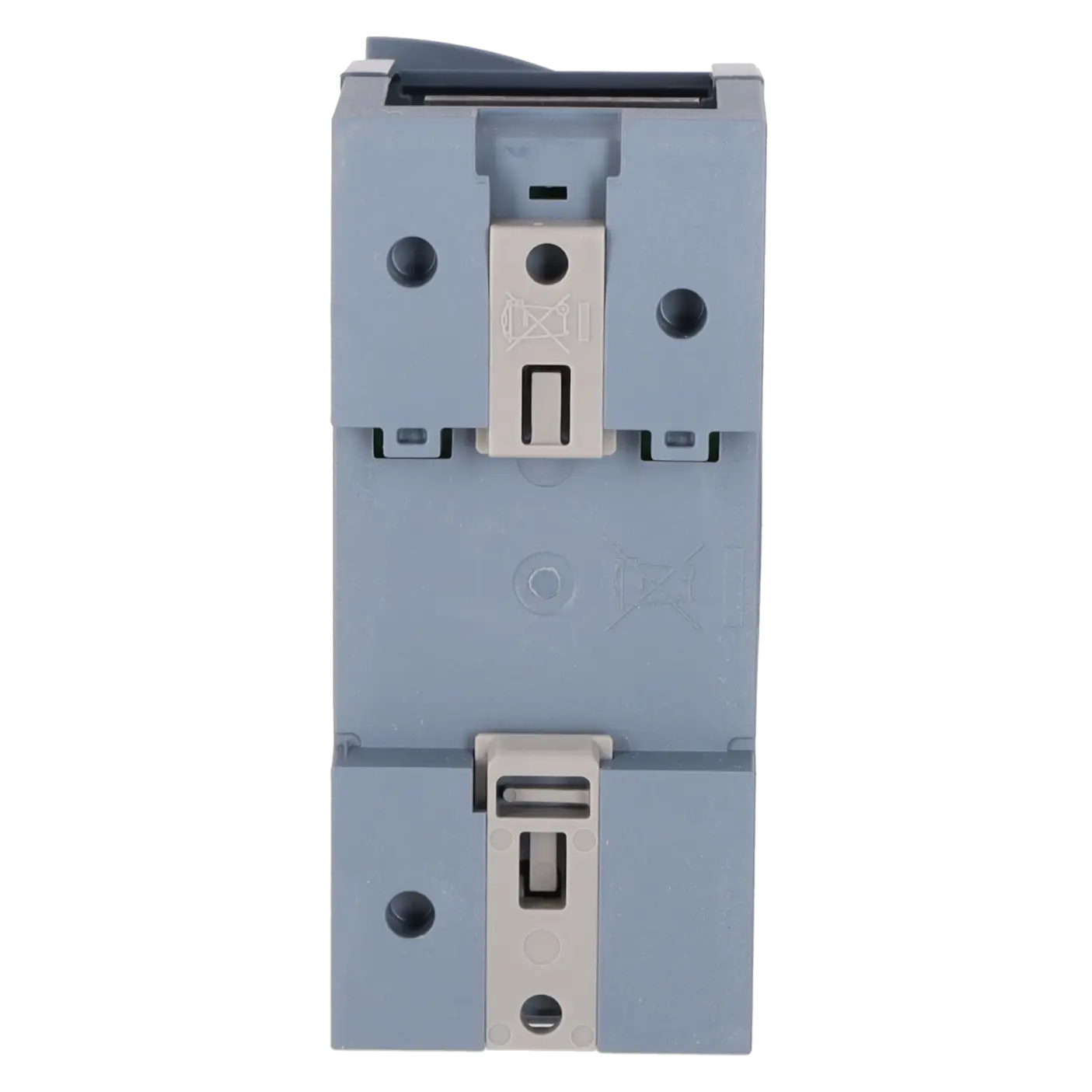

SIMATIC S7-1200, DIGITALEINGABE SM 1221, 16DI, DC 24V, SINK/SOURCE
Leistungen für SIEMENS 6ES7221-1BH32-0XB0
SIEMENS |
6ES7221-1BH32-0XB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.19 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 6940408101920 | ||
| UPC | 887621217686 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST72 | ||
| Fabrikategruppe | 4508 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20130315 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-04 | |
| eClass | 6.0 | 27-24-22-04 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001419 | |
| ETIM | 5 | EC001419 | |
Was ist 6ES7221-1BH32-0XB0 und wo wird es eingesetzt
6ES7221-1BH32-0XB0 ist eine Siemens SIMATIC S7-1200 Digitaleingabebaugruppe SM 1221 für die Erweiterung von Steuerungen um zusätzliche digitale 24-V-DC-Eingänge. Die Baugruppe wird eingesetzt, wenn Sensorsignale, Schalter, Endlagen, Näherungsschalter oder andere binäre Feldsignale in einer SIMATIC S7-1200 Anlage erfasst und im Steuerungsprogramm verarbeitet werden müssen. Mit 16 digitalen Eingängen eignet sich das Modul besonders für kompakte Maschinen, Fördertechnik, Verpackungsanlagen, Montageeinrichtungen und dezentrale Schaltschranklösungen mit mittlerem Signalumfang. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer wichtig, weil Verdrahtung, Projektierung, Ersatzteilbeschaffung und Austausch exakt zur vorhandenen S7-1200 Konfiguration passen müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die Baugruppe 6ES7221-1BH32-0XB0 arbeitet mit 24 V DC und verarbeitet Eingangssignale in Sink/Source-Ausführung. Die 16 Eingänge sind in Gruppen zu vier organisiert, was bei Verdrahtung, Potenzialtrennung und Fehlereingrenzung berücksichtigt werden sollte. Für ein logisches Signal „1“ ist ein Signalpegel ab 15 V DC bei 2,5 mA relevant, während ein logisches Signal „0“ bis 5 V DC bei 1 mA bewertet wird. Die parametrierbaren Filterzeiten von 0,2 ms bis 12,8 ms helfen, schnelle Signale oder störanfällige Eingänge an die Anwendung anzupassen. Die Schutzart IP20, die Bauform 45 x 100 x 75 mm und der erforderliche Frontstecker sind besonders wichtig für Schaltschrankmontage, Austausch und Ersatzteilplanung.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6ES7221-1BH32-0XB0 ist der Produktstatus als PM300 aktives Produkt ausgewiesen, zugleich ist für die S7-1200 G1 Familie ein Produktauslauf ab 01.11.2026 angekündigt. Für Betreiber bedeutet dieser Status, dass die Baugruppe zwar noch in bestehenden Anlagen eingesetzt und beschafft werden kann, die Ersatzteilstrategie aber frühzeitig bewertet werden sollte. Besonders bei kritischen Maschinen ist zu prüfen, welche Module im Bestand verbaut sind, ob Ersatzbaugruppen bevorratet werden sollen und wann eine Migration auf S7-1200 G2 I/O-Module wirtschaftlich sinnvoll wird. Ein konkreter kompatibler Einzel-Nachfolger sollte erst nach Abgleich von Hardwarekonfiguration, TIA-Projekt, Verdrahtung und Anlagenanforderung festgelegt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei einem Defekt an 6ES7221-1BH32-0XB0 kann eine Reparatur sinnvoll sein, wenn die vorhandene S7-1200 Anlage ohne ungeplante Projektänderung weiterbetrieben werden soll. EICHLER bearbeitet Industrieelektronik nach individuellem Fehlerbild, erstellt einen transparenten Kostenvoranschlag, setzt Baugruppen bei Bedarf bis auf Bauteilebene instand und prüft die Funktion im hauseigenen Testumfeld. Für akute Stillstände können Austausch und Ersatzteilversorgung helfen, die Wiederinbetriebnahme planbarer zu machen. Bei beginnender Obsoleszenz sind Life Cycle Management, Bevorratung und eine strukturierte Ersatzteilstrategie besonders relevant. Ergänzend kann die EICHLERakademiE Instandhalter bei Fehlersuche, Diagnose und sicherem Anlagenhandling rund um SIMATIC S7 unterstützen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | SM 1221, DI 16x24 VDC |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 20,4 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Eingangsstrom | |
| aus Rückwandbus DC 5 V, max. | 130 mA |
| Digitaleingänge | |
| ● aus Lastspannung L+ (ohne Last), max. | 4 mA; pro Kanal |
| Ausgangsspannung | |
| Spannungsversorgung der Messumformer | |
| ● vorhanden | Ja |
| Verlustleistung | |
| Verlustleistung, typ. | 2,5 W |
| Digitaleingaben | |
| Anzahl der Eingänge | 16 |
| ● in Gruppen zu | 4 |
| Eingangskennlinie nach IEC 61131, Typ 1 | Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge | |
| alle Einbaulagen | |
| — bis 40 °C, max. | 16 |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 16 |
| — bis 50 °C, max. | 16 |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 16 |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | DC 5 V bei 1 mA |
| ● für Signal "1" | DC 15 V bei 2,5 mA |
| Eingangsstrom | |
| ● für Signal "0", max. (zulässiger Ruhestrom) | 1 mA |
| ● für Signal "1", min. | 2,5 mA |
| ● für Signal "1", typ. | 4 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Standardeingänge | |
| — parametrierbar | Ja; 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms und 12,8 ms, wählbar in 4er Gruppen |
| für Alarmeingänge | |
| — parametrierbar | Ja |
| Leitungslänge | |
| ● geschirmt, max. | 500 m |
| ● ungeschirmt, max. | 300 m |
| Alarme/Diagnosen/Statusinformationen | |
| Alarme | |
| ● Diagnosealarm | Ja |
| Diagnoseanzeige LED | |
| ● für Status der Eingänge | Ja |
| Potenzialtrennung | |
| Potenzialtrennung Digitaleingaben | |
| ● zwischen den Kanälen, in Gruppen zu | 4 |
| Schutzart und Schutzklasse | |
| Schutzart IP | IP20 |
| Normen, Zulassungen, Zertifikate | |
| CE-Kennzeichen | Ja |
| CSA-Zulassung | Ja |
| UL-Zulassung | Ja |
| cULus | Ja |
| FM-Zulassung | Ja |
| RCM (ehemals C-TICK) | Ja |
| KC-Zulassung | Ja |
| Schiffbau-Zulassung | Ja |
| Umwelt-Fußabdruck | |
| ● Umweltproduktdeklaration | Ja |
| Treibhauspotential | |
| — Treibhauspotential, (gesamt) [CO2 eq] | 123 kg |
| — Treibhauspotential, (während Herstellung) [CO2 eq] | 12,1 kg |
| — Treibhauspotential, (während Betrieb) [CO2 eq] | 111 kg |
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] | -0,434 kg |
| Umgebungsbedingungen | |
| Freier Fall | |
| ● Fallhöhe, max. | 0,3 m; fünfmal, in Versandverpackung |
| Umgebungstemperatur im Betrieb | |
| ● min. | -20 °C |
| ● max. | 60 °C |
| ● zulässige Temperaturänderung | 5 °C bis 55 °C, 3 °C / Minute |
| Umgebungstemperatur bei Lagerung/Transport | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| Luftdruck nach IEC 60068-2-13 | |
| ● Lagerung/Transport, min. | 660 hPa |
| ● Lagerung/Transport, max. | 1 080 hPa |
| Relative Luftfeuchte | |
| ● Betrieb bei 25 °C ohne Kondensation, max. | 95 % |
| Anschlusstechnik | |
| erforderlicher Frontstecker | Ja |
| Mechanik/Material | |
| Material des Gehäuses (frontseitig) | |
| ● Kunststoff | Ja |
| Maße | |
| Breite | 45 mm |
| Höhe | 100 mm |
| Tiefe | 75 mm |
| Gewichte | |
| Gewicht, ca. | 210 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum wird 6ES7221-1BH32-0XB0 in der S7-1200 nicht erkannt? | Zuerst sollte geprüft werden, ob die Baugruppe in der Hardwarekonfiguration mit der tatsächlich verbauten Artikelnummer übereinstimmt. Anschließend ist zu kontrollieren, ob das Modul korrekt auf dem Rückwandbus sitzt und der Frontstecker ordnungsgemäß gesteckt ist. Danach sollte die Projektierung in TIA Portal mit dem realen Aufbau abgeglichen und die Diagnose der CPU ausgewertet werden. |
| Warum blinkt die DIAG-LED am SM 1221 rot? | Zuerst sollte geprüft werden, ob die Baugruppe vollständig betriebsbereit ist und keine Fehlerbedingung am Signalmodul anliegt. Anschließend ist die Versorgung der Feldseite, die Einbindung in der Hardwarekonfiguration und der Zustand der angeschlossenen Eingänge zu kontrollieren. Danach kann über die Diagnose der Steuerung eingegrenzt werden, ob ein Modulfehler, ein Konfigurationsproblem oder ein I/O-Fehler vorliegt. |
| Warum erkennt ein Eingang am 6ES7221-1BH32-0XB0 kein 24-V-Signal? | Zuerst sollte die tatsächliche Eingangsspannung direkt an der Klemme gemessen und mit dem erwarteten Signalzustand verglichen werden. Anschließend ist zu kontrollieren, ob Sensor, gemeinsame Bezugspotenziale und Verdrahtung zur Sink/Source-Beschaltung passen. Danach sollte geprüft werden, ob der Eingang im Programm verwendet, korrekt adressiert und nicht durch eine fehlerhafte Parametrierung oder Signalfilterung beeinflusst wird. |
| Warum flackern Eingänge am SM 1221 oder zeigen instabile Signalzustände? | Zuerst sollte geprüft werden, ob die Eingangssignale elektrisch stabil sind und keine Störungen durch lange Leitungswege, lose Klemmen oder unzureichende Schirmung entstehen. Anschließend ist die eingestellte Eingangsverzögerung mit der Signalart abzugleichen. Danach sollte kontrolliert werden, ob die Leitungslänge, Sensorversorgung und Masseführung zur Anlage passen und ob ein testweiser Kanal- oder Modulvergleich das Fehlerbild eingrenzt. |
| Warum stimmen Eingangsanzeige und realer Anlagenzustand nicht überein? | Zuerst sollte der Signalzustand am Sensor und anschließend direkt am Eingang des Moduls gemessen werden. Danach ist die Kanaladresse mit der TIA-Projektierung und dem Steuerungsprogramm abzugleichen. Zusätzlich sollte geprüft werden, ob Verdrahtungsänderungen, vertauschte Klemmen oder ein falscher Frontstecker die Zuordnung zwischen Feldsignal und Programmadresse verschoben haben. |
| Warum tritt nach dem Austausch von 6ES7221-1BH32-0XB0 ein Projektierungs- oder Kompatibilitätsproblem auf? | Zuerst sollte die Artikelnummer der eingebauten Baugruppe mit der projektierten Hardware verglichen werden. Anschließend ist zu prüfen, ob die passende Modulversion im Engineering-System vorhanden ist und ob die Hardwarekonfiguration vollständig in die CPU geladen wurde. Danach sollte abgeglichen werden, ob der Frontstecker, die Kanalzuordnung und die Verdrahtung unverändert zur ursprünglichen Baugruppe passen. |
Kann 6ES7221-1BH32-0XB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden SIMATIC S7-1200 Anlage eingesetzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend funktionsgeprüft. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung, ob Reparatur, Austausch oder Ersatzbeschaffung wirtschaftlich passender ist.
Ist 6ES7221-1BH32-0XB0 abgekündigt?
Der Artikel ist als PM300 aktives Produkt geführt, für die S7-1200 G1 Familie ist jedoch ein Produktauslauf ab 01.11.2026 angekündigt. Für Betreiber ist deshalb eine frühzeitige Ersatzteil- und Obsoleszenzplanung sinnvoll. Besonders bei kritischen Anlagen sollten vorhandene Bestände, Reparaturfähigkeit, Austauschoptionen und mögliche Migrationsschritte bewertet werden. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Gibt es einen Nachfolger für 6ES7221-1BH32-0XB0?
Für die S7-1200 G1 Familie ist die S7-1200 G2 als Nachfolgergeneration vorgesehen. Für die konkrete Baugruppe sollte jedoch kein Austausch ohne technische Prüfung erfolgen, weil Projektierung, Klemmenbelegung, Hardwarekonfiguration, Firmwarestand und Anlagenanforderung entscheidend sind. Ein möglicher Umstieg sollte daher immer mit dem vorhandenen TIA-Projekt, der Steuerungstopologie und den tatsächlich genutzten Eingängen abgeglichen werden.
Ist 6ES7221-1BH32-0XB0 mit bestehenden SIMATIC S7-1200 Anlagen kompatibel?
Die Baugruppe gehört zur SIMATIC S7-1200 und ist für den Einsatz als digitales Signalmodul SM 1221 vorgesehen. Bei Ersatz oder Austausch muss die tatsächlich verbaute Artikelnummer mit der Hardwarekonfiguration übereinstimmen. Relevant sind außerdem der Frontstecker, die Eingangsbeschaltung, die Kanaladressierung und die im Projekt hinterlegte Modulvariante. Die ältere Bestellnummer 6ES7221-1BH30-0XB0 wurde durch 6ES7221-1BH32-0XB0 ersetzt und als kompatibler Ersatz beschrieben.
Was tun, wenn 6ES7221-1BH32-0XB0 kurzfristig benötigt wird?
Zuerst sollte geklärt werden, ob ein Neuteil, Gebrauchtteil, Austauschgerät oder eine Reparatur die passende Lösung für den konkreten Stillstand ist. Bei einer laufenden Anlage ist die technische Passfähigkeit wichtiger als eine rein preisorientierte Beschaffung. Artikelnummer, Hardwarestand, Anlagenprojekt und Verdrahtung sollten vor dem Austausch abgeglichen werden. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Wann lohnt sich Reparatur statt Austausch bei 6ES7221-1BH32-0XB0?
Eine Reparatur lohnt sich besonders, wenn die vorhandene Anlage stabil weiterbetrieben werden soll und ein Austausch mit Projektierungsaufwand, Stillstandszeit oder Beschaffungsrisiken verbunden wäre. Der Reparaturprozess bei EICHLER umfasst Fehleranalyse, Kostenvoranschlag, Instandsetzung bis auf Bauteilebene und Funktionsprüfung. Dadurch bleibt die Entscheidung für Instandhaltung und Einkauf nachvollziehbar. Bei beginnender Obsoleszenz kann Reparatur zusätzlich helfen, die Nutzungsdauer bestehender Anlagen zu verlängern.
Worauf sollte beim Kauf eines gebrauchten 6ES7221-1BH32-0XB0 geachtet werden?
Entscheidend sind Artikelnummer, Funktionsprüfung, optischer Zustand, technische Passfähigkeit und Gewährleistung. Ein gebrauchtes Modul sollte nicht nur zur Bauform passen, sondern auch elektrisch geprüft sein und zur vorhandenen Projektierung passen. Besonders bei Ersatzteilen für Produktionsanlagen reduziert eine nachvollziehbare Prüfung das Risiko von Folgefehlern. Vor dem Einbau sollten Frontstecker, Kanalzuordnung und Eingangssignale kontrolliert werden.
Welche Rolle spielt TIA Portal bei der Fehlersuche an 6ES7221-1BH32-0XB0?
TIA Portal ist wichtig, um die Hardwarekonfiguration, Adressierung und Diagnoseinformationen der S7-1200 Anlage zu prüfen. Bei Störungen sollte zuerst abgeglichen werden, ob das projektierte Signalmodul mit der realen Baugruppe übereinstimmt. Danach lassen sich Eingangszustände, Diagnosemeldungen und Programmlogik gezielt prüfen. Für Instandhalter kann praxisnahes SIMATIC S7 Know-how helfen, Fehlersuche, Austausch und Wiederinbetriebnahme sicherer durchzuführen.
