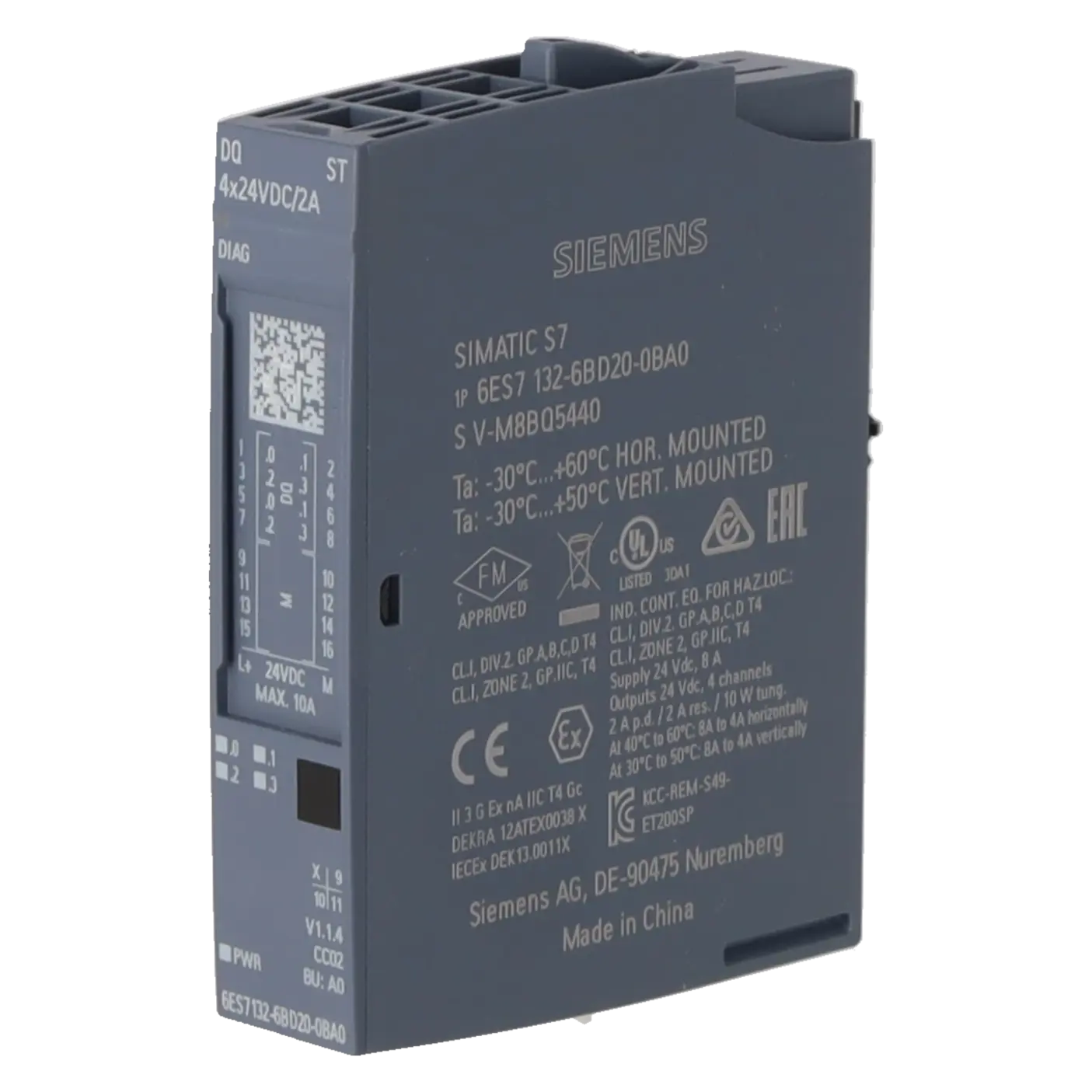

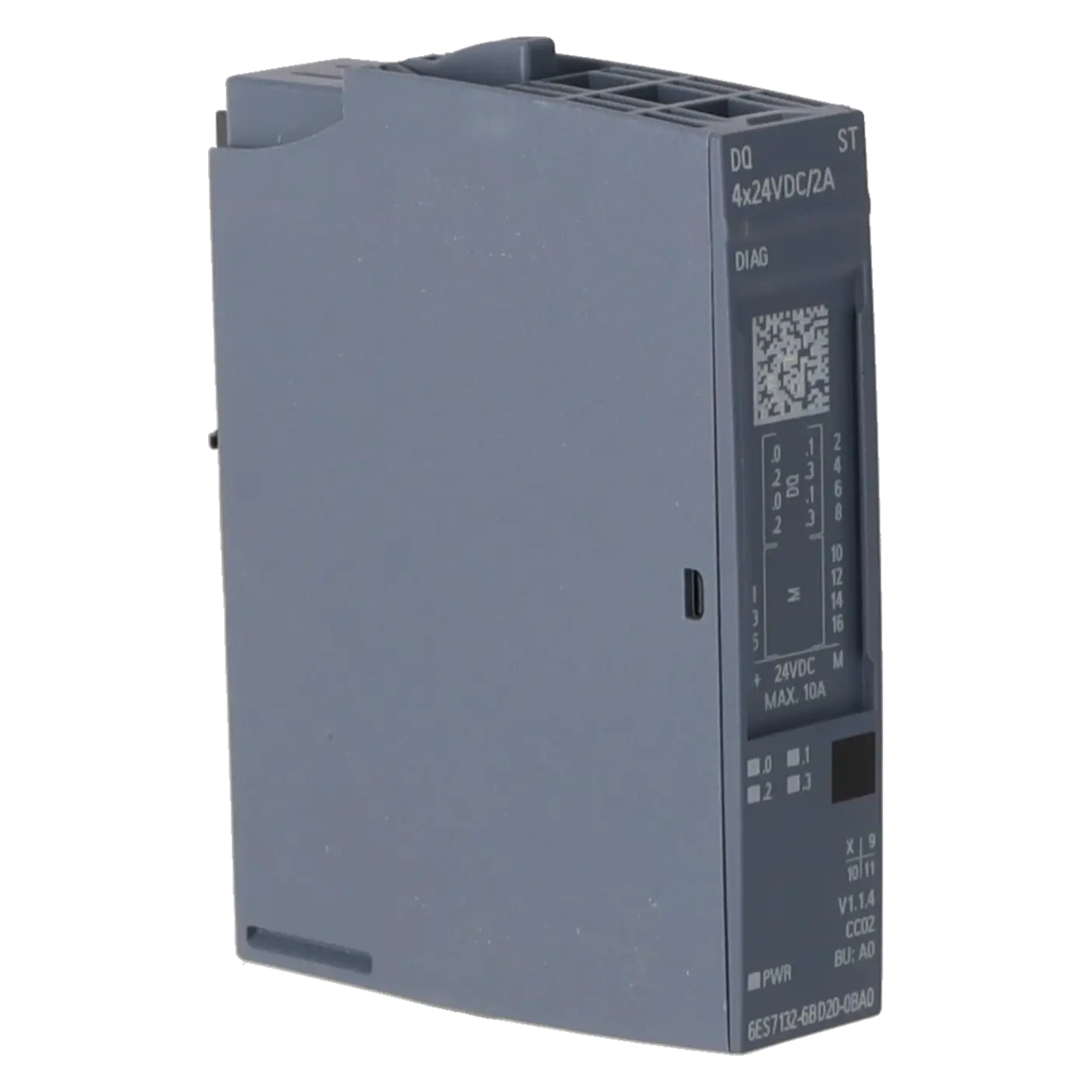

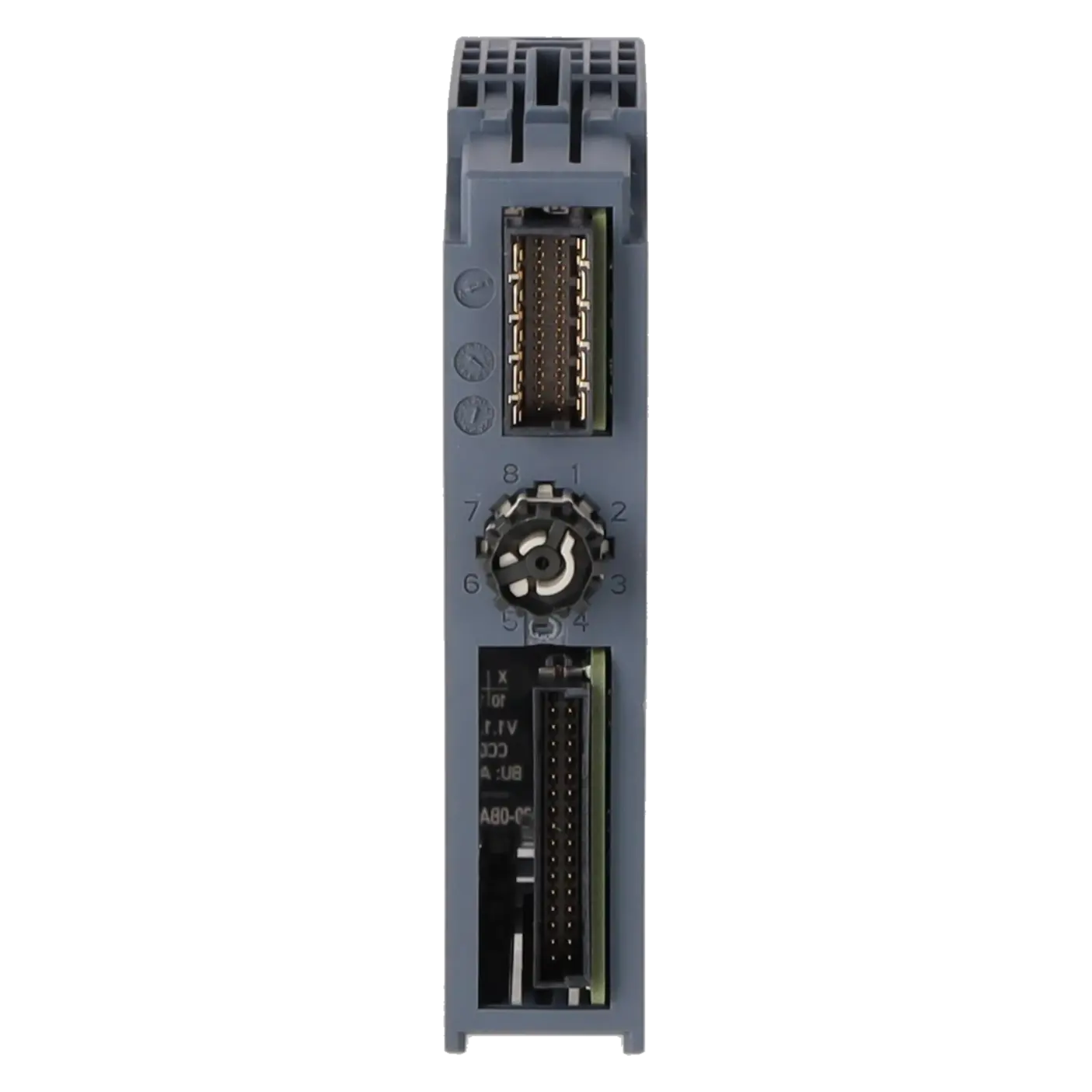

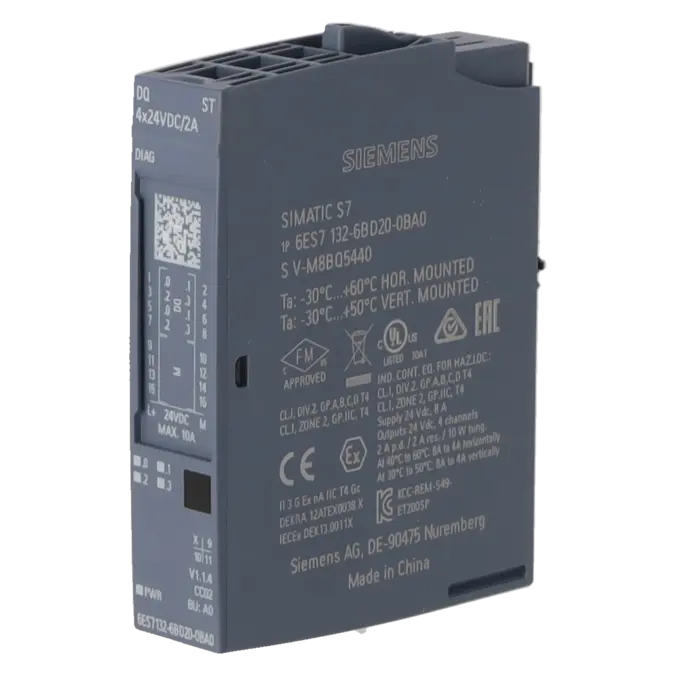

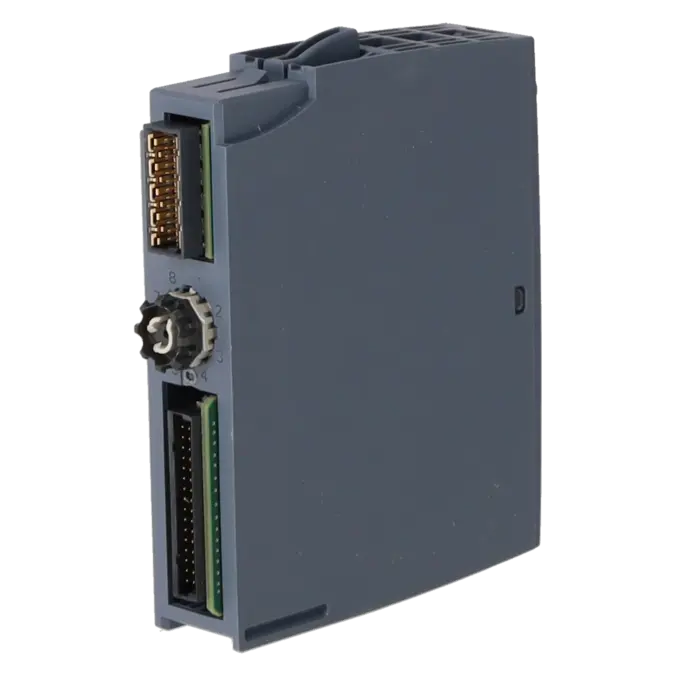

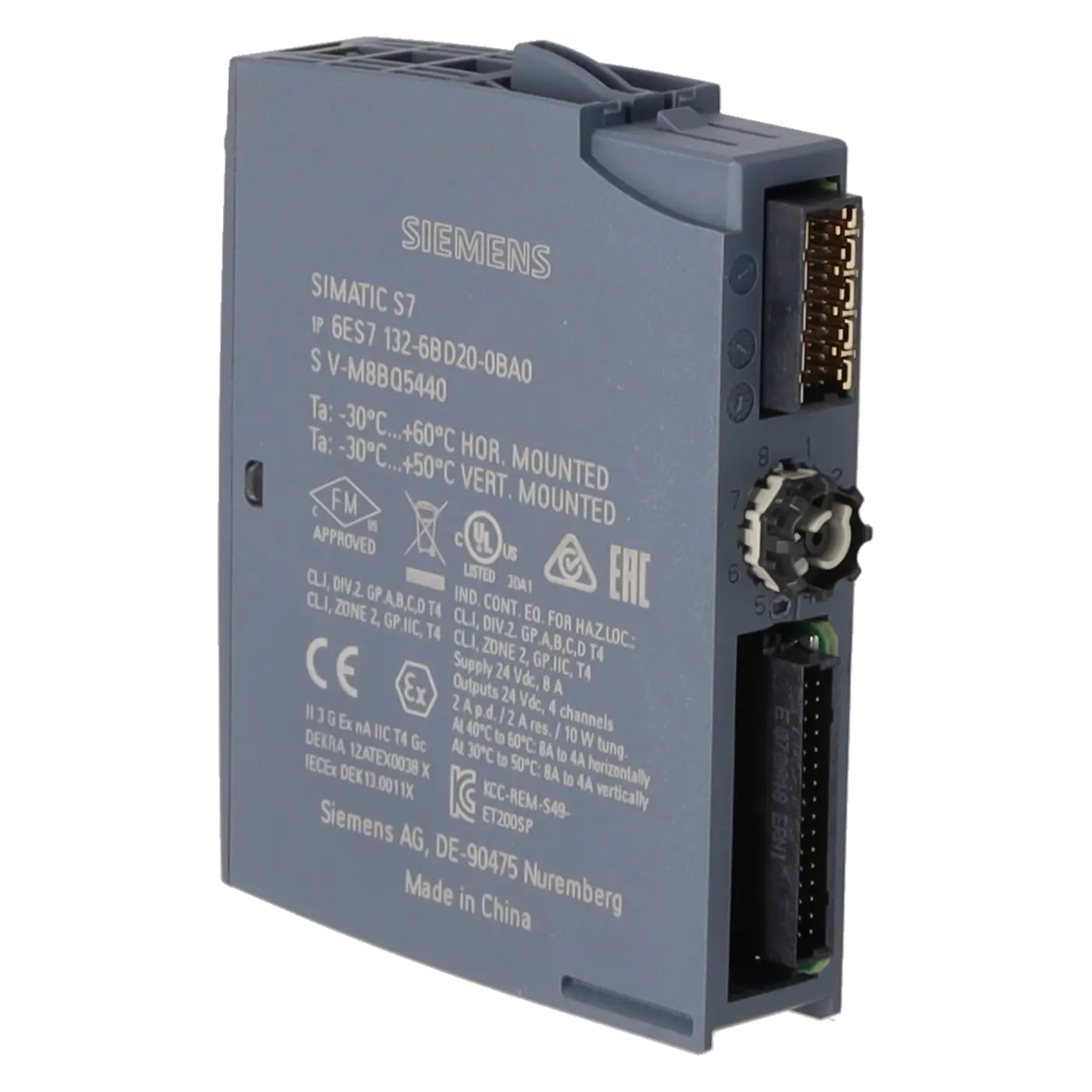

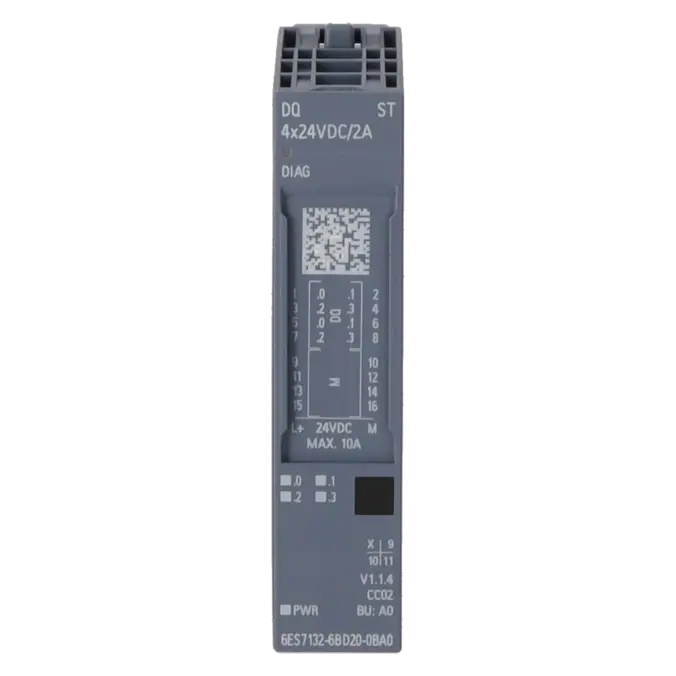

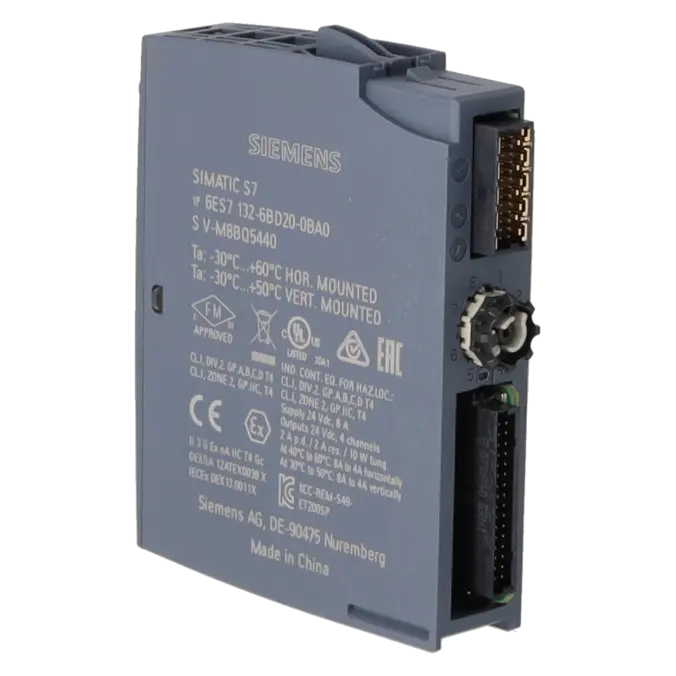

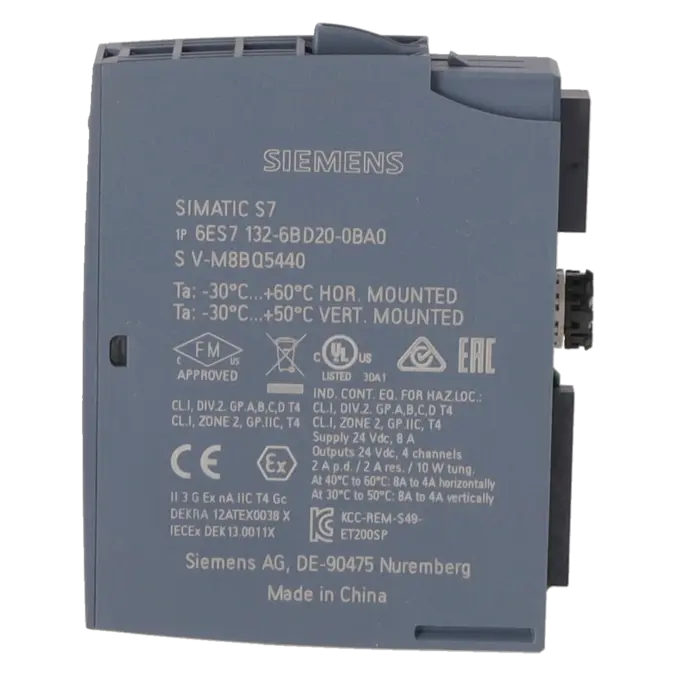

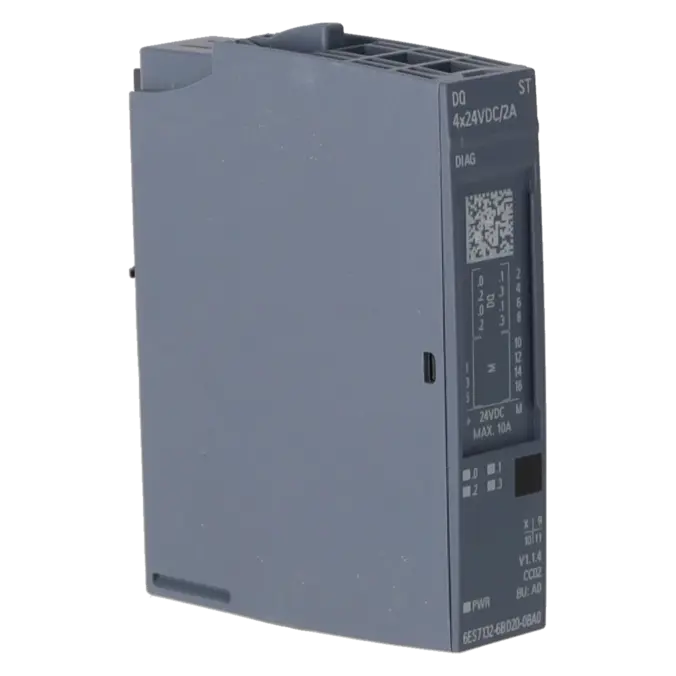

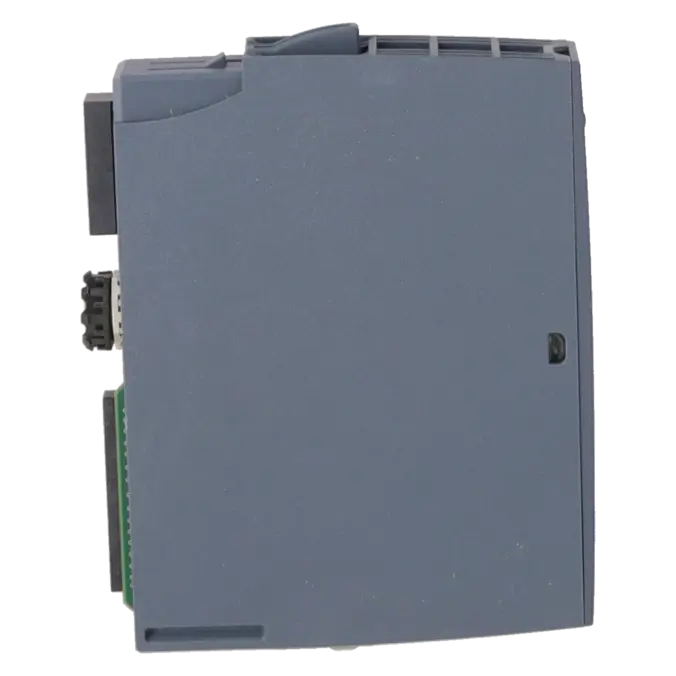

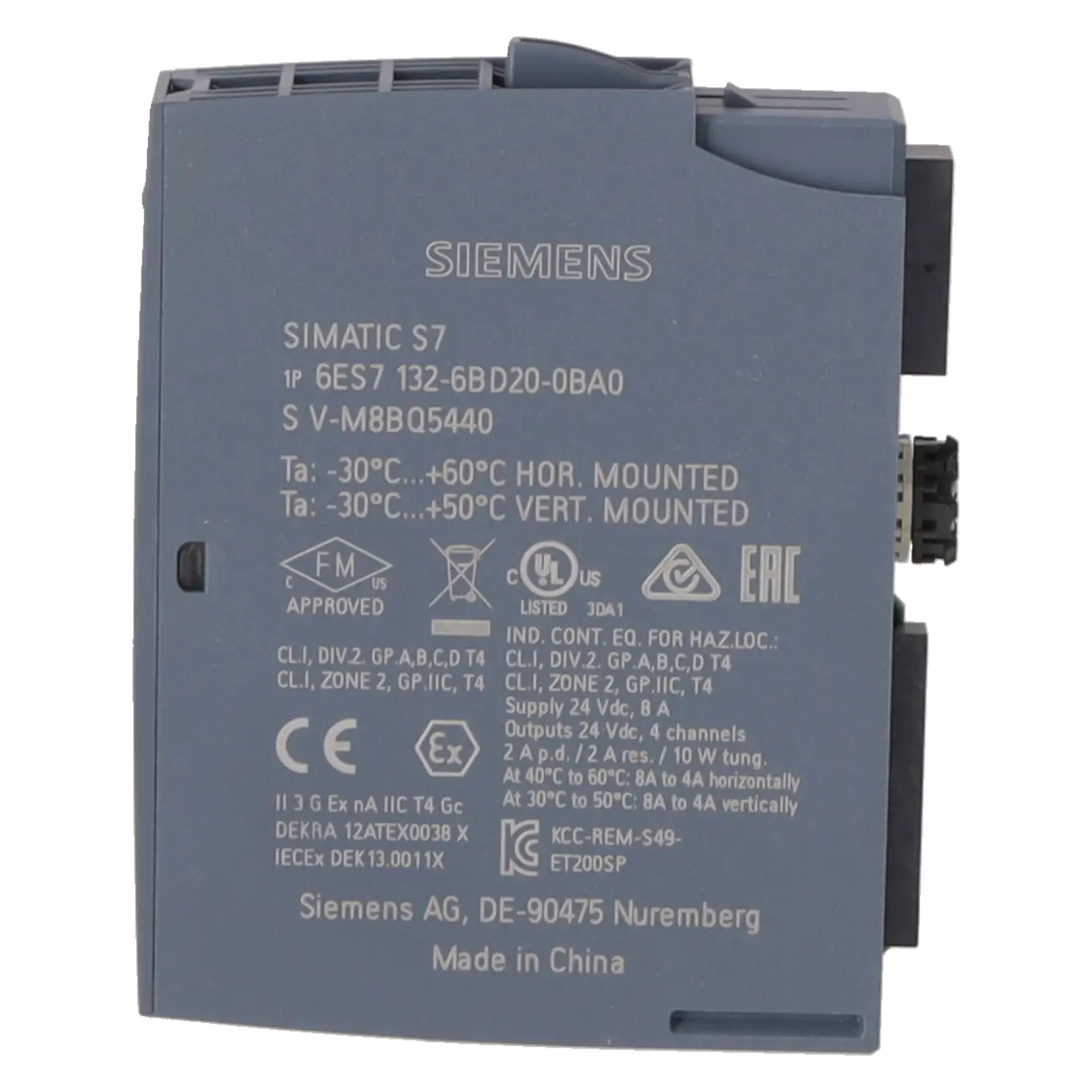

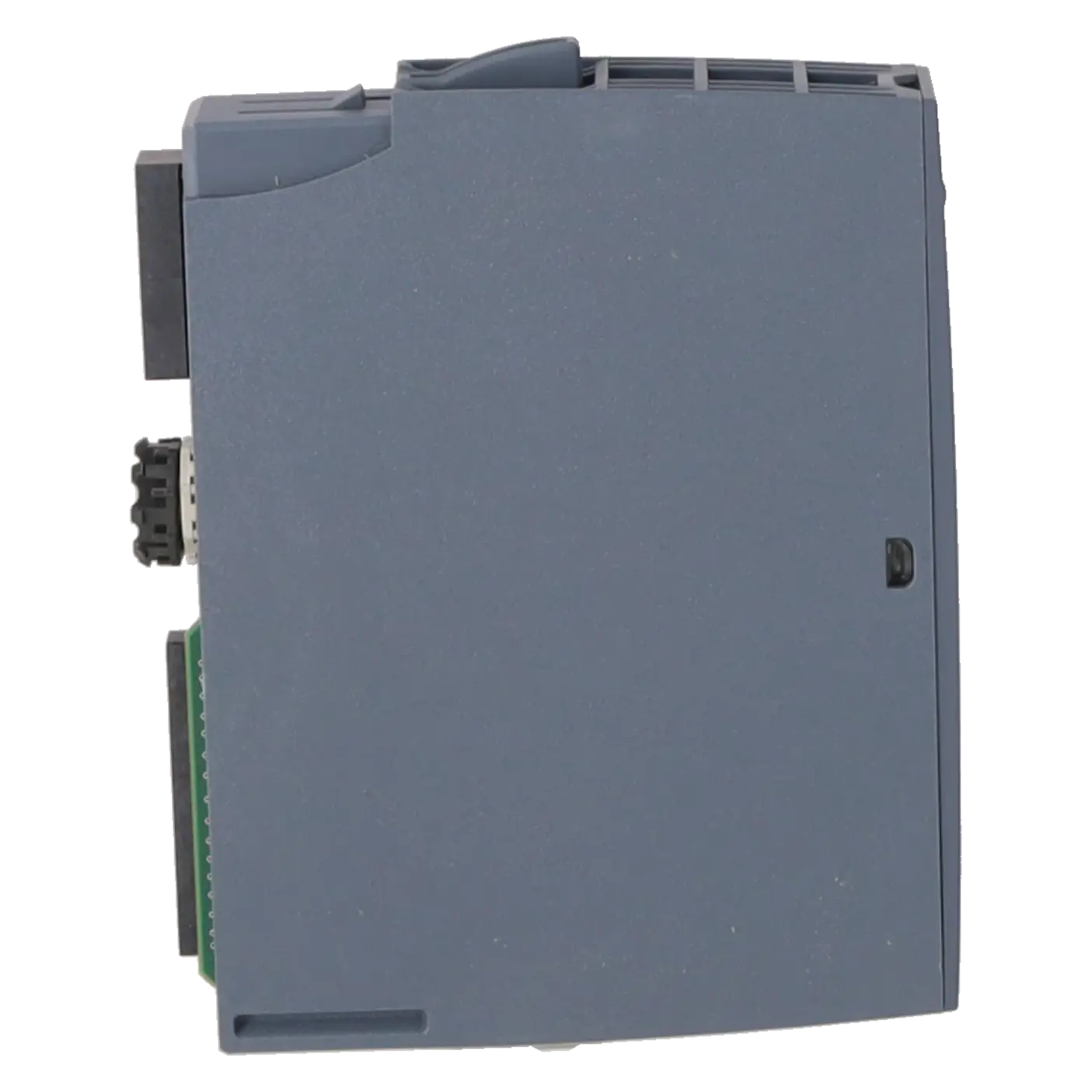

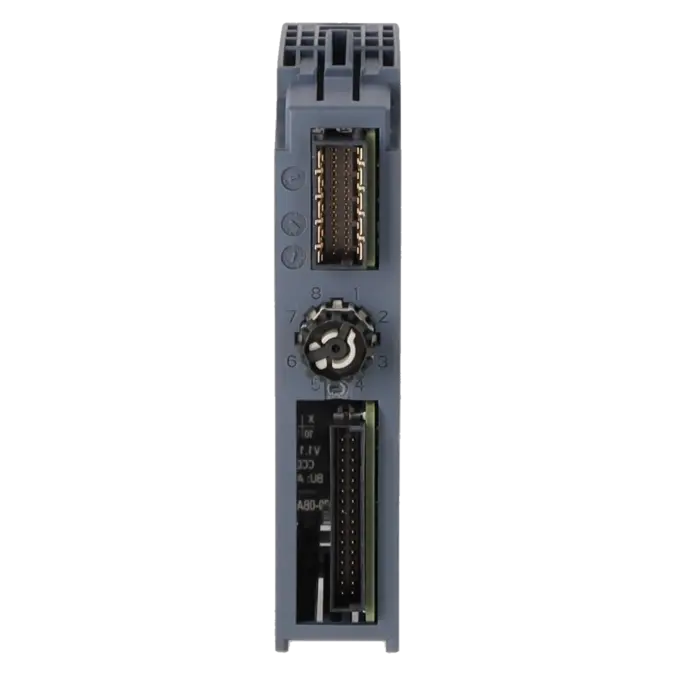

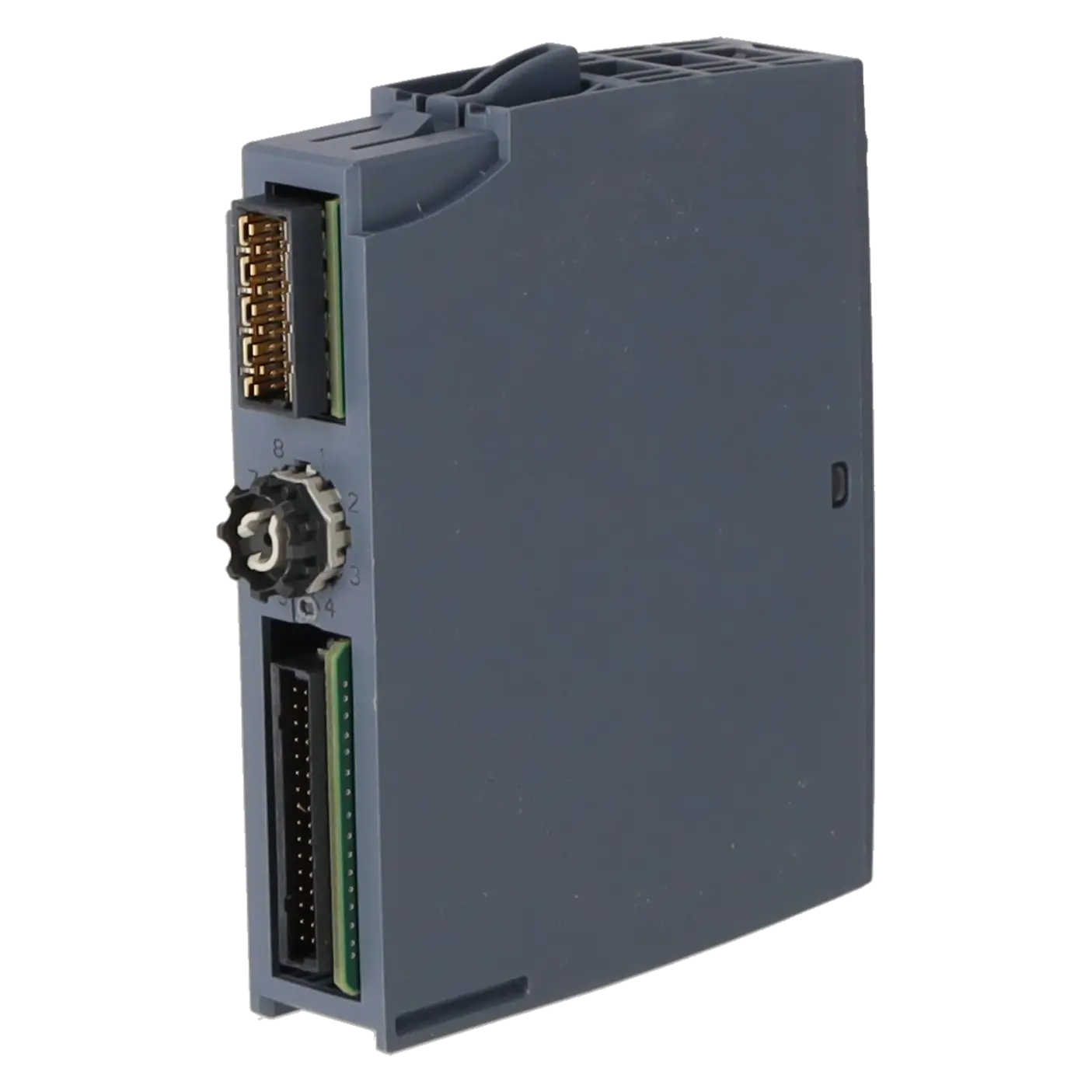

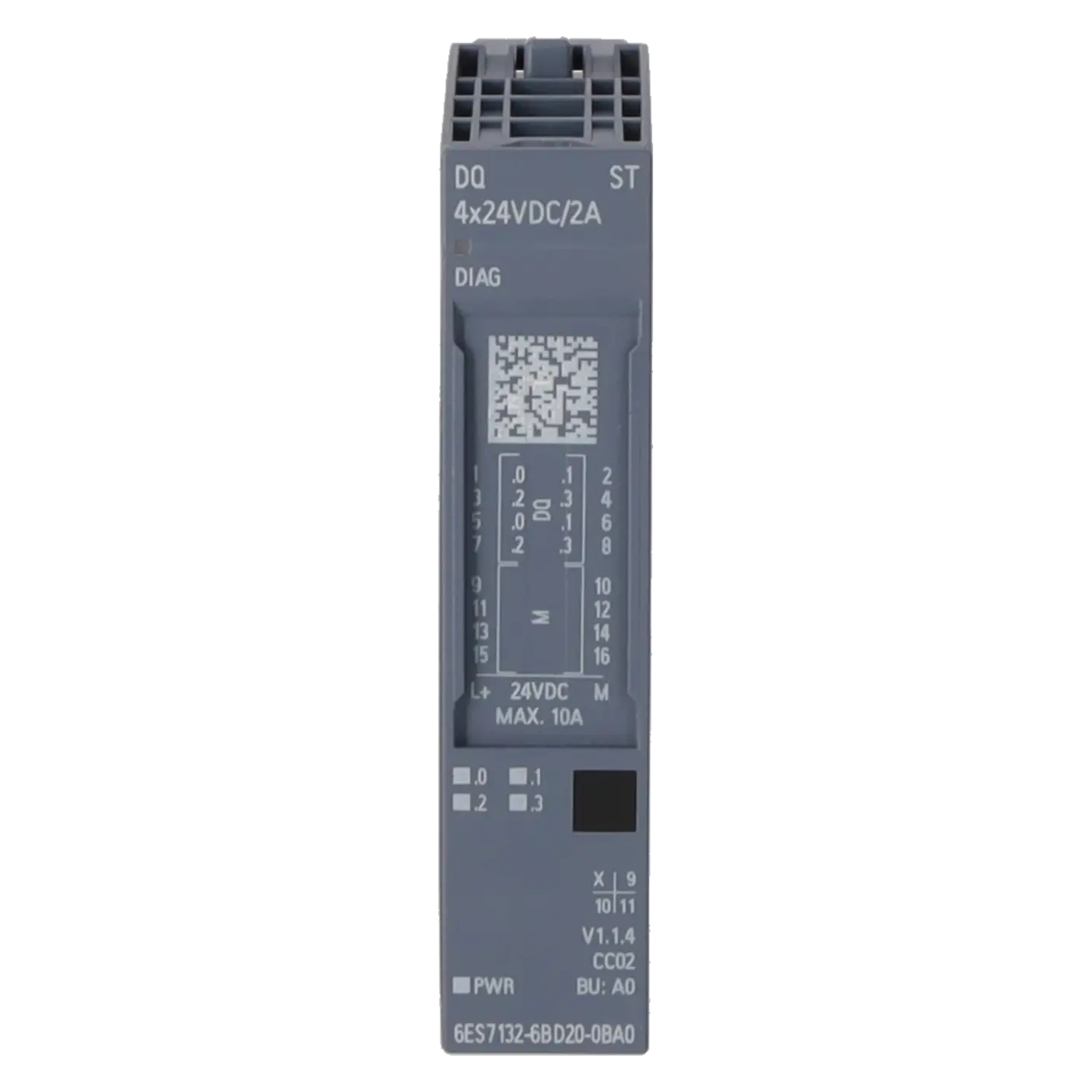

SIEMENS 6ES7132-6BD20-0BA0
- EICHLER-Art.Nr.: K0316550
- EAN: 4025515080794
- UPC: 040892933413
Produktbeschreibung
SIMATIC ET 200SP, DIGITALES AUSGANGSMODUL, DQ 4X 24VDC/2A STANDARD, PASSEND FUER BU-TYP A0, FARBCODE CC02, MODUL-DIAGNOSE
Leistungen für SIEMENS 6ES7132-6BD20-0BA0
Reparatur
von 83,03 €
bis 126,98 €
Austausch
Gebraucht
Neu
61,05 €
58,00 €
SIEMENS |
6ES7132-6BD20-0BA0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.036 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-01-01 | ||
| EAN | 4025515080794 | ||
| UPC | 040892933413 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST76 | ||
| Fabrikategruppe | 4B12 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20120131 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-26-04 | |
| eClass | 6.0 | 27-24-26-04 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001599 | |
| ETIM | 5 | EC001599 | |
Was ist 6ES7132-6BD20-0BA0 und wo wird es eingesetzt
6ES7132-6BD20-0BA0 ist ein digitales Ausgangsmodul von Siemens SIMATIC ET 200SP. Die Baugruppe wird als DQ 4x24 VDC/2 A ST eingesetzt und dient dazu, digitale Ausgangssignale in dezentralen Peripheriestationen zu schalten. Typische Anwendungen liegen in Maschinen, Produktionslinien und Automatisierungsanlagen, in denen Aktoren, Meldeleuchten, Relais oder Schütze über 24 V DC angesteuert werden. Durch die kompakte ET-200SP-Bauform ist das Modul besonders relevant für schaltschranknahe, platzsparende I/O-Aufbauten. Die Verwendung mit BU-Typ A0, der Farbcode CC02 und die integrierte Moduldiagnose erleichtern Zuordnung, Austausch und Fehlereingrenzung im laufenden Anlagenbetrieb.
Wichtige technische Daten und was diese in der Praxis bedeuten
Das Modul arbeitet mit einer Nennspannung von 24 V DC und einem zulässigen Bereich von 19,2 bis 28,8 V DC. Für die Praxis ist dieser Bereich wichtig, weil Unterspannung, falsche Einspeisung oder Probleme in der Potenzialgruppe unmittelbar zu Diagnosemeldungen oder nicht schaltenden Ausgängen führen können. Die vier digitalen Ausgänge sind P-schaltend ausgeführt und liefern je Kanal bis zu 2 A, wobei der Summenstrom des Moduls und das Derating abhängig von Einbaulage und Umgebungstemperatur berücksichtigt werden müssen. Die Projektierung ist unter anderem mit TIA Portal, STEP 7, PCS 7 sowie über PROFIBUS- und PROFINET-GSD-Daten möglich. Diagnosefunktionen für Versorgungsspannung, Drahtbruch, Kurzschluss und Sammelfehler unterstützen die Fehlersuche.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6ES7132-6BD20-0BA0 ist ein EOP-Status zum 01.01.2025 geführt. Damit gewinnt das Thema Obsoleszenz für Instandhaltung, Einkauf und Betreiber an Bedeutung, auch wenn einzelne Bestände, Austauschgeräte oder Reparaturoptionen weiterhin verfügbar sein können. Ein verbindlich kompatibler Nachfolger sollte nicht allein anhand ähnlicher Artikelnummern ausgewählt werden, sondern anhand von Projektierung, BaseUnit, Firmwarestand, Diagnoseverhalten, Verdrahtung und Anlagenfreigaben geprüft werden. Bei produktionskritischen Anlagen ist eine strukturierte Bewertung sinnvoll, bevor ein Defekt oder Beschaffungsengpass zu ungeplantem Stillstand führt. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei Störung, Ausfall oder schwer planbarer Beschaffung kann EICHLER die Weiternutzung bestehender ET-200SP-Anlagen durch Reparatur, Austausch und Ersatzteilversorgung unterstützen. Eine Reparatur ist besonders relevant, wenn die vorhandene Projektierung erhalten bleiben soll und ein direkter Austausch ohne Anlagenänderung bevorzugt wird. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine kurzfristige Wiederinbetriebnahme im Vordergrund steht. Für Betreiber mit mehreren Siemens-SIMATIC-Baugruppen kann Life Cycle Management helfen, kritische Ersatzteile, Bevorratung und Obsoleszenzrisiken strukturiert zu bewerten. Bei wiederkehrenden Störungen an SPS- und ET-200SP-Systemen können technische Vor-Ort-Unterstützung und praxisnahe Qualifizierung helfen, Diagnose, Austausch und Wiederanlauf sicherer vorzubereiten. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Verkauf und Austausch.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | DQ 4x24 VDC/2 A ST |
| HW-Funktionsstand | ab FS20 |
| Firmware-Version | V1.1.5 |
| ● FW-Update möglich | Ja |
| verwendbare BaseUnits | BU-Typ A0 |
| Farbcode für modulspezifisches Farbkennzeichnungsschild | CC02 |
| Produktfunktion | |
| ● I&M-Daten | Ja; I&M0 bis I&M3 |
| ● taktsynchroner Betrieb | Nein |
| Engineering mit | |
| ● STEP 7 TIA Portal projektierbar/integriert ab Version | V11 SP2 / V13 |
| ● STEP 7 projektierbar/integriert ab Version | V5.5 SP3 / - |
| ● PCS 7 projektierbar/integriert ab Version | V8.1 SP1 |
| ● PROFIBUS ab GSD-Version/GSD-Revision | GSD Revision 5 |
| ● PROFINET ab GSD-Version/GSD-Revision | GSDML V2.3 |
| Betriebsart | |
| ● DQ | Ja |
| ● DQ mit Energiesparfunktion | Nein |
| ● PWM | Nein |
| ● Oversampling | Nein |
| ● MSO | Nein |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Verpolschutz | Ja |
| Eingangsstrom | |
| Stromaufnahme, max. | 60 mA; ohne Last |
| Ausgangsspannung | |
| Nennwert (DC) | 24 V |
| Verlustleistung | |
| Verlustleistung, typ. | 1 W |
| Adressbereich | |
| Adressraum je Modul | |
| ● Adressraum je Modul, max. | 1 byte; + 1 byte für QI-Information |
| Hardware-Ausbau | |
| automatische Kodierung | Ja |
| ● mechanisches Kodierelement | Ja |
| ● Typ des mechanischen Kodierelements | Typ A |
| Auswahl BaseUnit für Anschlussvarianten | |
| ● 1-Leiter-Anschluss | BU-Typ A0 |
| ● 2-Leiter-Anschluss | BU-Typ A0 |
| ● 3-Leiter-Anschluss | BU-Typ A0 mit AUX-Klemmen oder Potenzialverteilermodul |
| ● 4-Leiter-Anschluss | BU-Typ A0 + Potenzialverteilermodul |
| Digitalausgaben | |
| Art des Digitalausgangs | Source Output (PNP, P-schaltend) |
| Anzahl der Ausgänge | 4 |
| M-schaltend | Nein |
| P-schaltend | Ja |
| digitale Ausgänge parametrierbar | Ja |
| Ausgangstyp nach IEC 61131, Typ 2 | Ja |
| Kurzschluss-Schutz | Ja; elektronisch |
| ● Ansprechschwelle, typ. | 2,8 ... 5,2 A |
| Drahtbrucherkennung | Ja |
| Begrenzung der induktiven Abschaltspannung auf | typ. L+ (-50 V) |
| Ansteuern eines Digitaleingangs | Ja |
| Schaltvermögen der Ausgänge | |
| ● bei ohmscher Last, max. | 2 A |
| ● bei Lampenlast, max. | 10 W |
| Lastwiderstandsbereich | |
| ● untere Grenze | 12 Ω |
| ● obere Grenze | 3 400 Ω |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 2 A |
| ● für Signal "0" Reststrom, max. | 0,1 mA |
| Ausgangsverzögerung bei ohmscher Last | |
| ● "0" nach "1", typ. | 50 µs |
| ● "0" nach "1", max. | 50 µs |
| ● "1" nach "0", typ. | 100 µs |
| ● "1" nach "0", max. | 100 µs |
| Parallelschalten von zwei Ausgängen | |
| ● zur Leistungserhöhung | Nein |
| ● zur redundanten Ansteuerung einer Last | Ja |
| Schaltfrequenz | |
| ● bei ohmscher Last, max. | 100 Hz |
| ● bei induktiver Last, max. | 2 Hz |
| ● bei Lampenlast, max. | 10 Hz |
| Summenstrom der Ausgänge | |
| ● Strom je Kanal, max. | 2 A |
| ● Strom je Modul, max. | 8 A |
| Summenstrom der Ausgänge (je Modul) | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 8 A |
| — bis 50 °C, max. | 6 A |
| — bis 60 °C, max. | 4 A |
| senkrechte Einbaulage | |
| — bis 30 °C, max. | 8 A |
| — bis 40 °C, max. | 6 A |
| — bis 50 °C, max. | 4 A |
| — bis 60 °C, max. | 4 A |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| ● ungeschirmt, max. | 600 m |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja |
| Ersatzwerte aufschaltbar | Ja |
| Alarme | |
| ● Diagnosealarm | Ja |
| Diagnosen | |
| ● Überwachung der Versorgungsspannung | Ja |
| ● Drahtbruch | Ja; modulweise |
| ● Kurzschluss | Ja; modulweise |
| ● Sammelfehler | Ja |
| Diagnoseanzeige LED | |
| ● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne PWR-LED |
| ● Kanalstatusanzeige | Ja; grüne LED |
| ● für Kanaldiagnose | Nein |
| ● für Moduldiagnose | Ja; grüne / rote DIAG-LED |
| Potenzialtrennung | |
| Potenzialtrennung Kanäle | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Nein |
| Isolation | |
| Isolation geprüft mit | DC 707 V (Typprüfung) |
| Normen, Zulassungen, Zertifikate | |
| geeignet für Sicherheitsfunktionen | Nein |
| geeignet für sicherheitsgerichtete Abschaltung von Standard-Baugruppen | Ja; siehe FAQ Beitrags-ID: 39198632 |
| Umwelt-Fußabdruck | |
| ● Umweltproduktdeklaration | Ja |
| Treibhauspotential | |
| — Treibhauspotential, (gesamt) [CO2 eq] | 29,3 kg |
| — Treibhauspotential, (während Herstellung) [CO2 eq] | 3,98 kg |
| — Treibhauspotential, (während Betrieb) [CO2 eq] | 25,6 kg |
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] | -0,245 kg |
| Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb | |
| ● Performance Level nach ISO 13849-1 | PL d |
| ● SIL gemäß IEC 61508 | SIL 2 |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● waagerechte Einbaulage, min. | -30 °C; < 0 °C ab FS08 |
| ● waagerechte Einbaulage, max. | 60 °C |
| ● senkrechte Einbaulage, min. | -30 °C; < 0 °C ab FS08 |
| ● senkrechte Einbaulage, max. | 50 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
| Absolute Luftfeuchte | |
| ● Taupunkt, min. | -60 °C; geeignet für Trockenraumanwendungen |
| Maße | |
| Breite | 15 mm |
| Höhe | 73 mm |
| Tiefe | 58 mm |
| Gewichte | |
| Gewicht, ca. | 30 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum schaltet 6ES7132-6BD20-0BA0 keinen Ausgang? | Zuerst sollte geprüft werden, ob die Versorgungsspannung L+ an der BaseUnit vorhanden ist und die PWR-LED den erwarteten Zustand zeigt. Anschließend ist zu kontrollieren, ob der Kanal in der Projektierung aktiviert ist und der Ausgang im Steuerungsprogramm tatsächlich angesteuert wird. Danach sollte die Verdrahtung des Aktors mit Anschlussart, Potenzialgruppe und Rückleiter abgeglichen werden. Falls der Ausgang weiterhin nicht schaltet, ist eine Diagnose auf Kurzschluss, Drahtbruch oder fehlende Versorgungsspannung auszuwerten. |
| Warum meldet 6ES7132-6BD20-0BA0 einen Kurzschluss? | Zuerst sollte die angeschlossene Last spannungsfrei geprüft und ein Kurzschluss gegen M oder L+ ausgeschlossen werden. Anschließend sind Klemmen, Adern, Stecker und der Aktor auf Beschädigung, Feuchtigkeit oder falsche Verdrahtung zu kontrollieren. Danach sollte abgeglichen werden, ob der Laststrom zur zulässigen Belastbarkeit des Kanals und des gesamten Moduls passt. Falls die Diagnose bestehen bleibt, sollte der betroffene Ausgang getrennt und das Verhalten mit einer geeigneten Ersatzlast eingegrenzt werden. |
| Warum wird bei 6ES7132-6BD20-0BA0 Drahtbruch angezeigt? | Zuerst sollte geprüft werden, ob die Leitung zum Aktor unterbrochen ist oder eine Klemme nicht sicher kontaktiert. Anschließend ist zu kontrollieren, ob die Drahtbruchdiagnose in der Projektierung freigegeben ist und zur angeschlossenen Last passt. Danach sollte die Last elektrisch überprüft werden, weil hochohmige, fehlende oder falsch angeschlossene Verbraucher eine Drahtbruchdiagnose auslösen können. Falls die Meldung weiterhin ansteht, sollte der Kanal mit einer bekannten funktionsfähigen Last verglichen werden. |
| Warum ist die PWR-LED bei 6ES7132-6BD20-0BA0 aus? | Zuerst sollte die 24-V-DC-Einspeisung der Potenzialgruppe an der BaseUnit geprüft werden. Anschließend sind Sicherungen, Einspeiseklemmen, Brücken und die Zuordnung von heller oder dunkler BaseUnit zu kontrollieren. Danach sollte geprüft werden, ob die Versorgung innerhalb des zulässigen Spannungsbereichs liegt und unter Last stabil bleibt. Falls die PWR-LED weiterhin aus bleibt, sollte die Baugruppe in einem geeigneten Testaufbau gegen eine funktionsfähige Einheit abgegrenzt werden. |
| Warum blinkt oder leuchtet die DIAG-LED bei 6ES7132-6BD20-0BA0 rot? | Zuerst sollte der Diagnosepuffer der Steuerung ausgewertet werden, um die Meldung auf Versorgungsspannung, Kurzschluss, Drahtbruch oder Parametrierung einzugrenzen. Anschließend ist zu kontrollieren, ob die konfigurierte Baugruppe mit der tatsächlich gesteckten Artikelnummer und dem verwendeten BaseUnit-Typ übereinstimmt. Danach sollte geprüft werden, ob Parametrierung, Potenzialgruppe und Kanalaktivierung zur realen Verdrahtung passen. Falls die Diagnose nicht zurückgesetzt wird, sollte ein elektrischer Defekt der Baugruppe oder der angeschlossenen Last eingegrenzt werden. |
| Warum glimmt eine angeschlossene LED trotz ausgeschaltetem Ausgang? | Zuerst sollte geprüft werden, ob die angeschlossene Anzeige sehr empfindlich auf geringe Restströme reagiert. Anschließend ist zu kontrollieren, ob die Drahtbruchdiagnose aktiv ist und dadurch ein kleiner Prüfstrom im Signalzustand 0 wirksam wird. Danach sollte bewertet werden, ob eine geeignete Lastanpassung oder eine andere Beschaltung erforderlich ist. Falls das Glimmen prozessrelevant ist, sollte die Anwendung elektrisch neu bewertet werden. |
Kann 6ES7132-6BD20-0BA0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden ET-200SP-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache wird eingegrenzt und eine Instandsetzung kann bis auf Bauteilebene erfolgen. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Reparatur ist eine Funktionsprüfung im hauseigenen Testzentrum relevant, damit der Einsatz in der Anlage besser planbar bleibt.
Was tun, wenn 6ES7132-6BD20-0BA0 abgekündigt oder schwer beschaffbar ist?
Bei abgekündigten oder schwer beschaffbaren Baugruppen sollte zuerst geprüft werden, ob Reparatur, Austauschgerät oder Ersatzteilbeschaffung die bestehende Anlage kurzfristig absichern können. Ein vermeintlich ähnlicher Nachfolger sollte erst nach Prüfung von Projektierung, BaseUnit, Verdrahtung, Diagnoseverhalten und Anlagenfreigabe eingesetzt werden. Für Einkauf und Instandhaltung ist außerdem eine Bevorratungsstrategie sinnvoll, wenn mehrere gleiche Module in produktionskritischen Anlagen verbaut sind. Life Cycle Management kann helfen, Risiken durch Obsoleszenz, fehlende Ersatzteile und ungeplante Stillstände systematisch zu bewerten.
Ist 6ES7132-6BD20-0BA0 mit vorhandenen ET-200SP-BaseUnits kompatibel?
Das Modul ist für BU-Typ A0 vorgesehen. Vor einem Austausch sollte geprüft werden, ob die vorhandene BaseUnit, die Potenzialgruppe, die Anschlussart und die Projektierung zur eingesetzten Baugruppe passen. Besonders wichtig ist der Abgleich, wenn die Baugruppe in einem bestehenden Schaltschrank ohne Änderung der Verdrahtung ersetzt werden soll. Auch die Einbindung in TIA Portal, STEP 7, PCS 7, PROFIBUS oder PROFINET sollte zur vorhandenen Anlagenstruktur passen. Eine reine Übereinstimmung der mechanischen Bauform ersetzt keine technische Kompatibilitätsprüfung.
Welche Diagnosemeldungen sind bei 6ES7132-6BD20-0BA0 besonders wichtig?
Für die Fehlersuche sind vor allem Meldungen zu fehlender Versorgungsspannung L+, Kurzschluss, Drahtbruch und Sammelfehler relevant. Zusätzlich können Kanalaktivierung, Verhalten bei CPU-STOP und Ersatzwerte Einfluss darauf haben, ob ein Ausgang im erwarteten Zustand schaltet. Die Diagnose wirkt modulbezogen und sollte immer zusammen mit PWR-LED, DIAG-LED, Kanalstatusanzeige und Diagnosepuffer bewertet werden. So lässt sich besser unterscheiden, ob die Ursache in Versorgung, Verdrahtung, Parametrierung, Last oder Baugruppe liegt.
Wann ist Austausch statt Reparatur bei 6ES7132-6BD20-0BA0 sinnvoll?
Ein Austausch ist sinnvoll, wenn eine schnelle Wiederinbetriebnahme im Vordergrund steht oder die Anlage nicht auf eine Reparaturbearbeitung warten kann. Eine Reparatur kann dagegen wirtschaftlich interessant sein, wenn die Baugruppe weiterverwendet werden soll und ein Ersatzteil schwer beschaffbar ist. Für die Entscheidung sind Stillstandsrisiko, Anlagenkritikalität, Beschaffbarkeit, Kostenrahmen und Prüfaufwand maßgeblich. EICHLER kann beide Wege unterstützen: Austausch zur kurzfristigen Überbrückung und Reparatur mit Fehleranalyse, Instandsetzung, Kostenvoranschlag und abschließender Funktionsprüfung.
Was muss beim Austausch von 6ES7132-6BD20-0BA0 geprüft werden?
Beim Austausch sollte zuerst die exakte Artikelnummer mit der vorhandenen Projektierung abgeglichen werden. Danach sind BaseUnit-Typ A0, Potenzialgruppe, Anschlussart, Laststrom, Kanalzuordnung und Diagnoseparameter zu prüfen. Auch Firmwarestand, I&M-Daten und die Einbindung in das Engineering-System können für Dokumentation und Inbetriebnahme relevant sein. Nach dem Tausch sollte die Funktion nicht nur über die Kanalstatus-LED bewertet werden, sondern auch über das tatsächliche Schalten der Last und die Diagnose der Steuerung.
Wie lassen sich Preis, Verfügbarkeit und Lieferzeit für 6ES7132-6BD20-0BA0 klären?
Preis, Verfügbarkeit und Lieferzeit sollten tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Das ist besonders wichtig, weil sich Bestände, Beschaffungswege und Konditionen bei SPS-Baugruppen dynamisch ändern können. Für den Einkauf ist neben dem reinen Kaufpreis auch entscheidend, ob Neuware, Gebrauchtgerät, Austausch oder Reparatur zur Situation passt. Bei kurzfristigem Bedarf sollte die Anfrage die Artikelnummer, den gewünschten Zustand, die benötigte Menge und die Anlagenkritikalität enthalten, damit die passende Versorgungsoption bewertet werden kann.
