SIEMENS 6ES7132-4BD02-0AA0

Was ist 6ES7132-4BD02-0AA0 und wo wird es eingesetzt

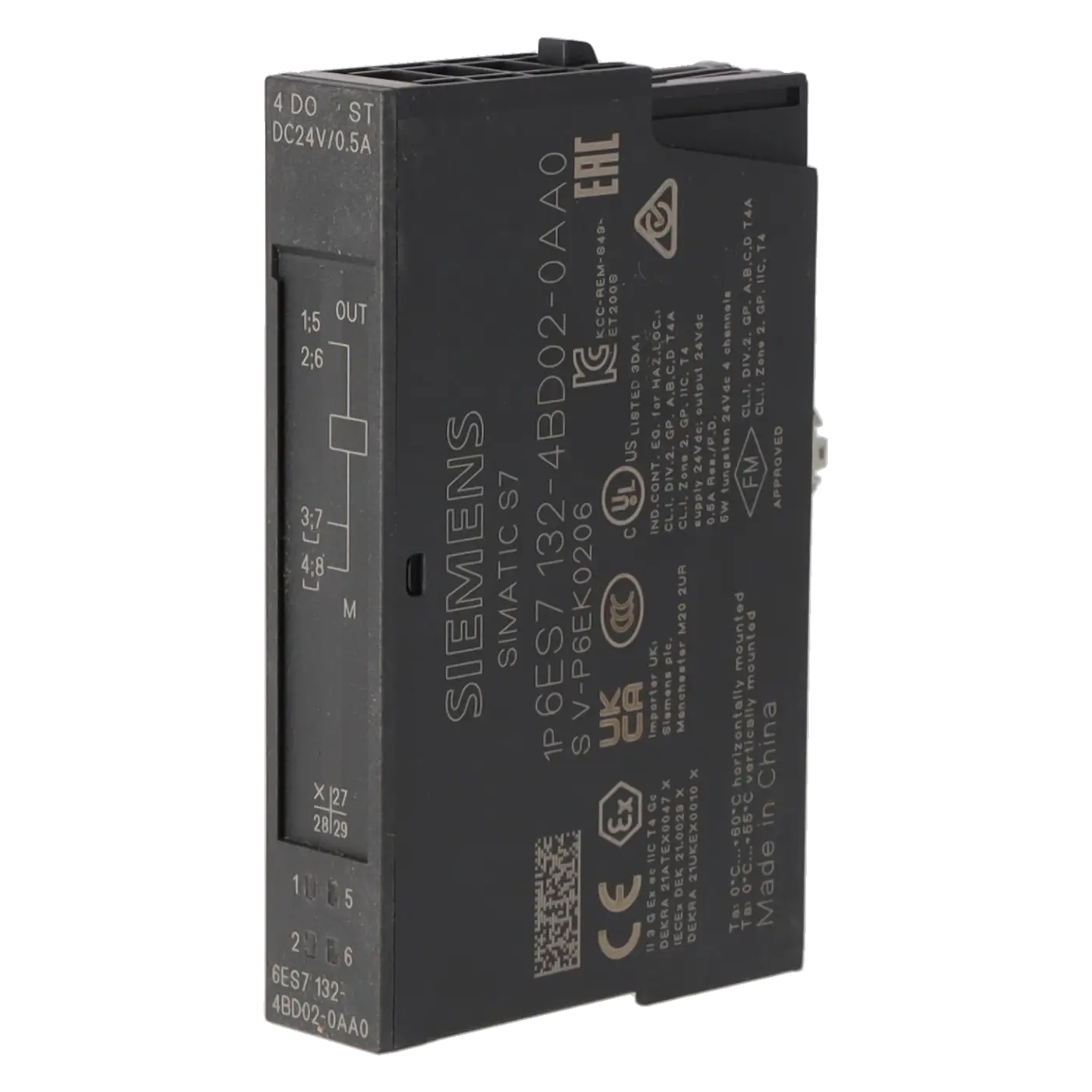

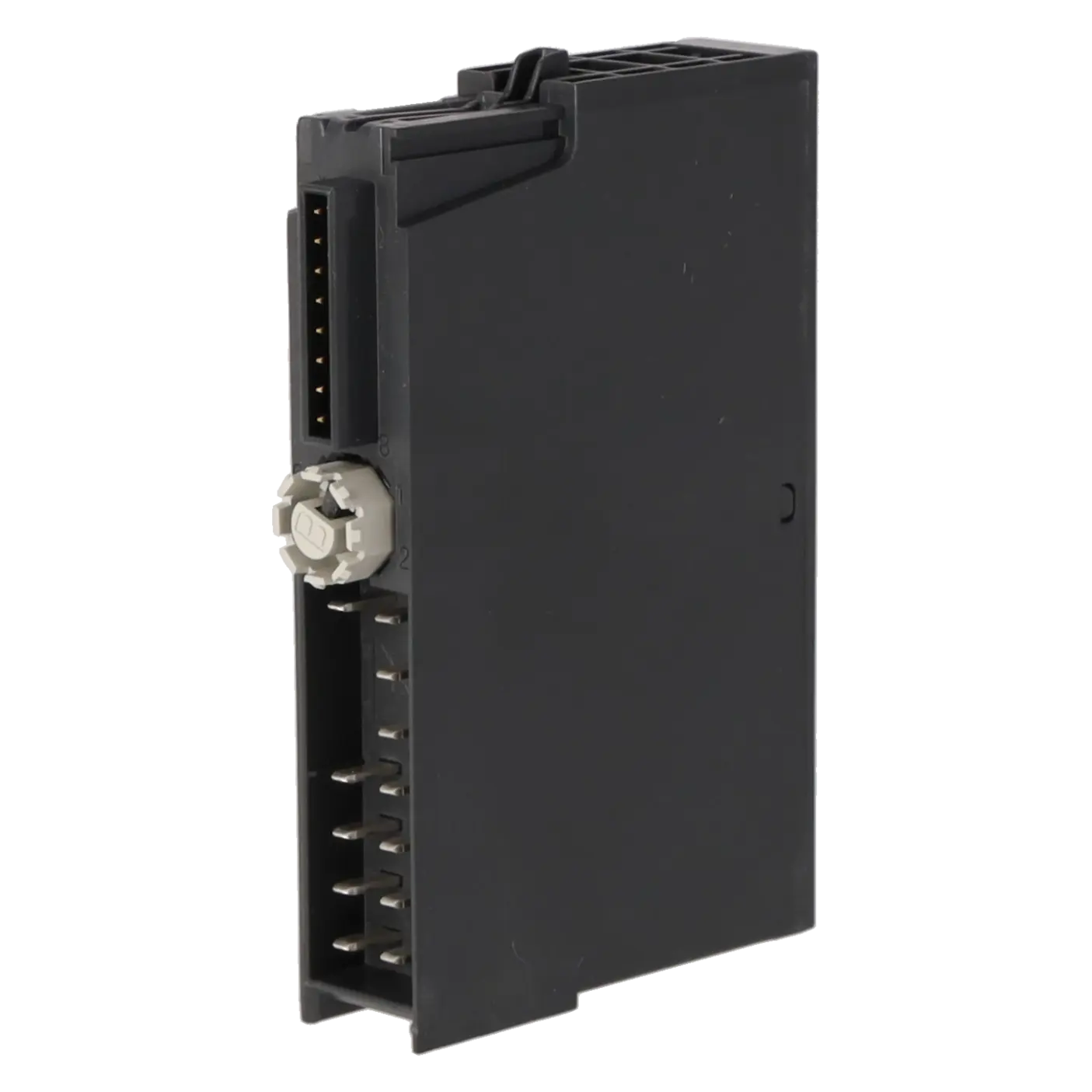

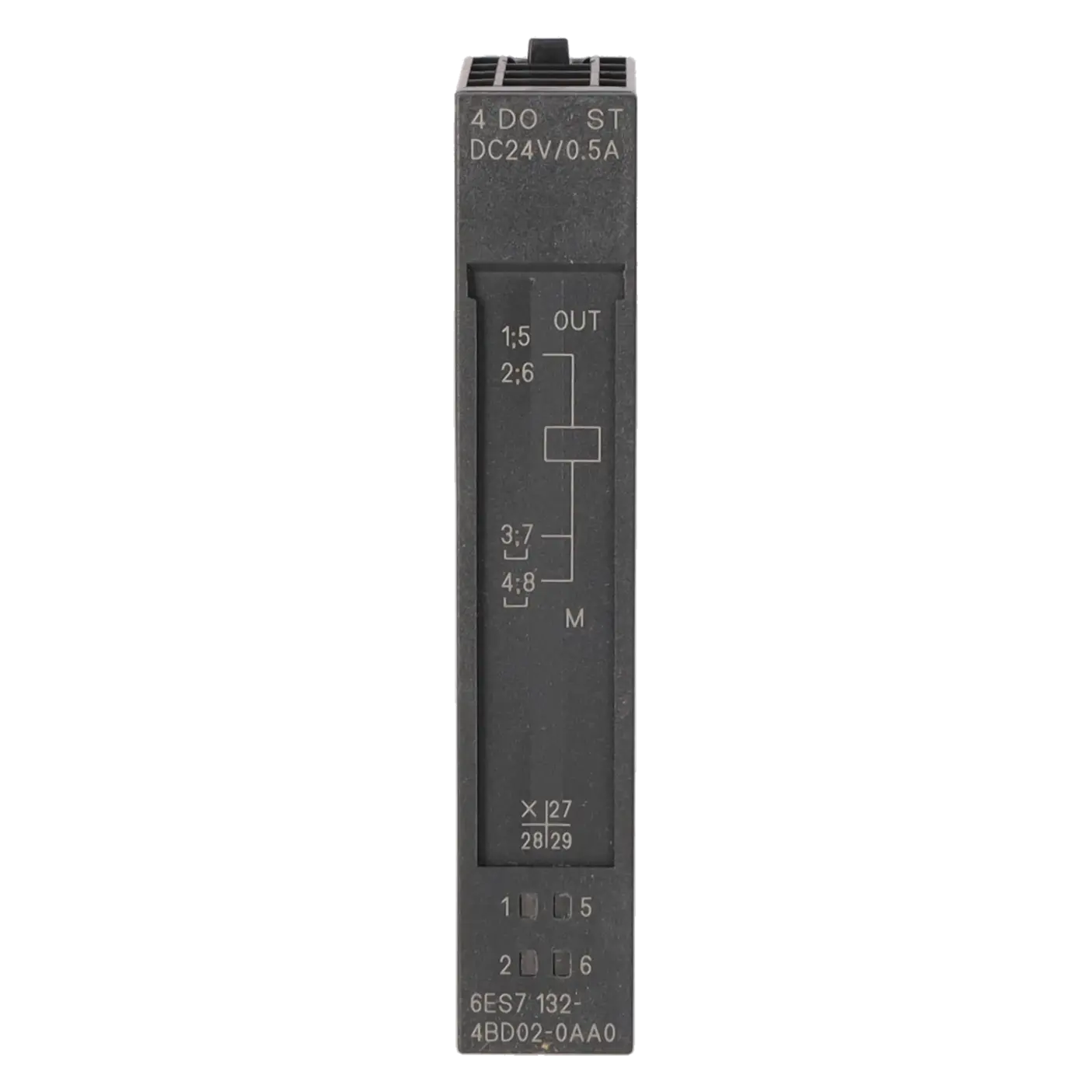

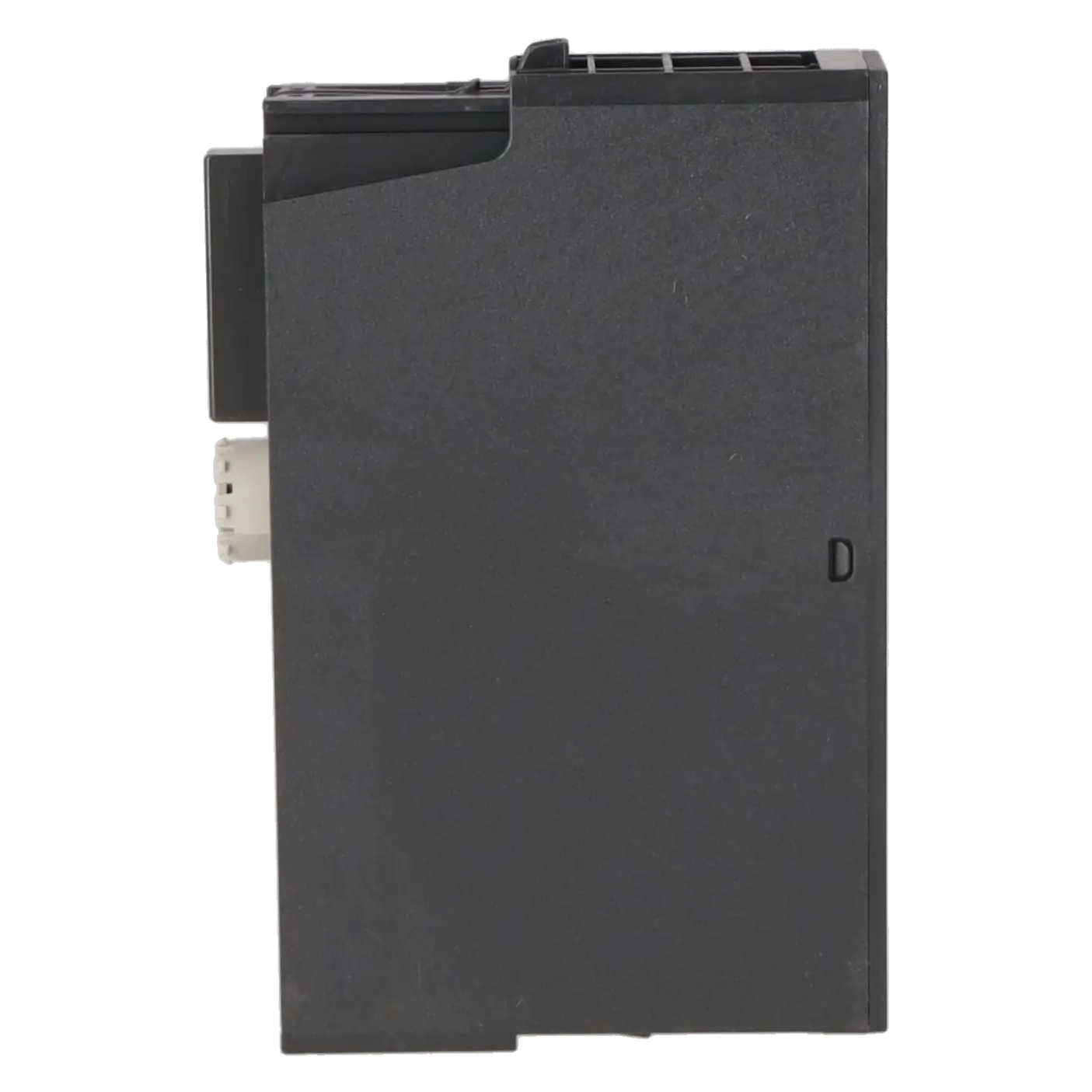

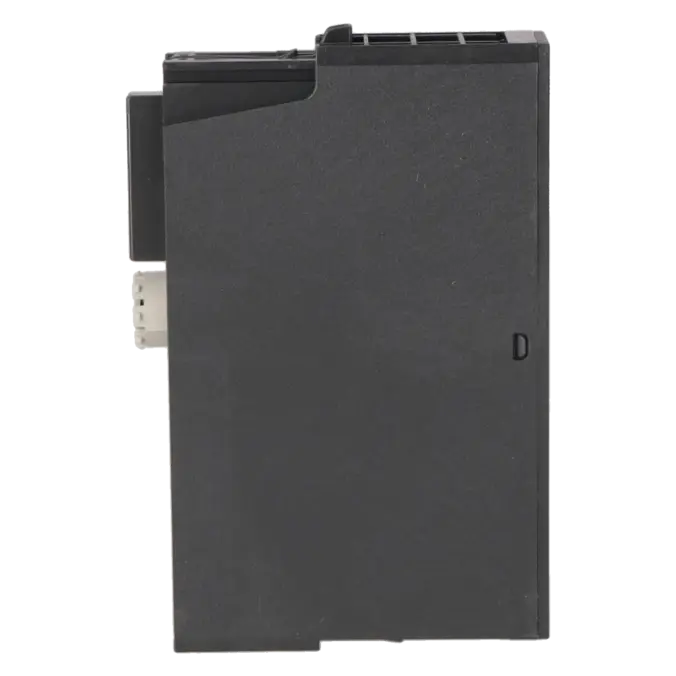

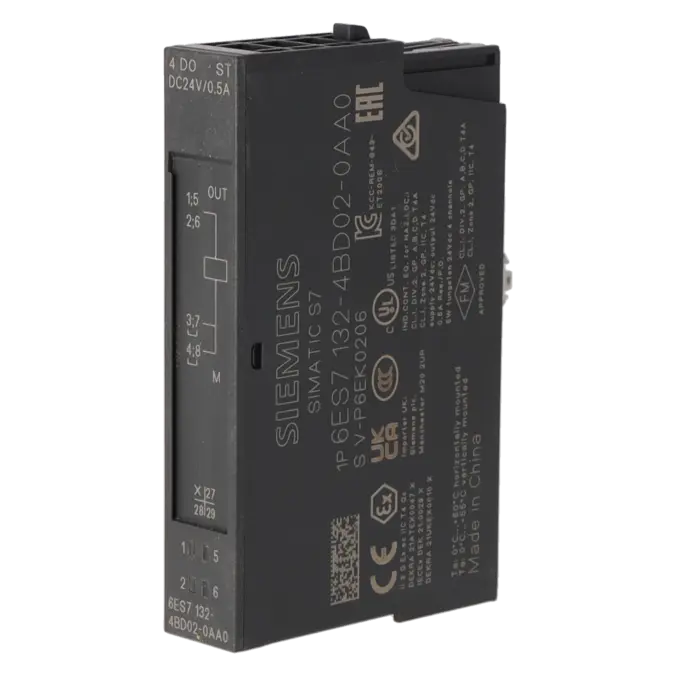

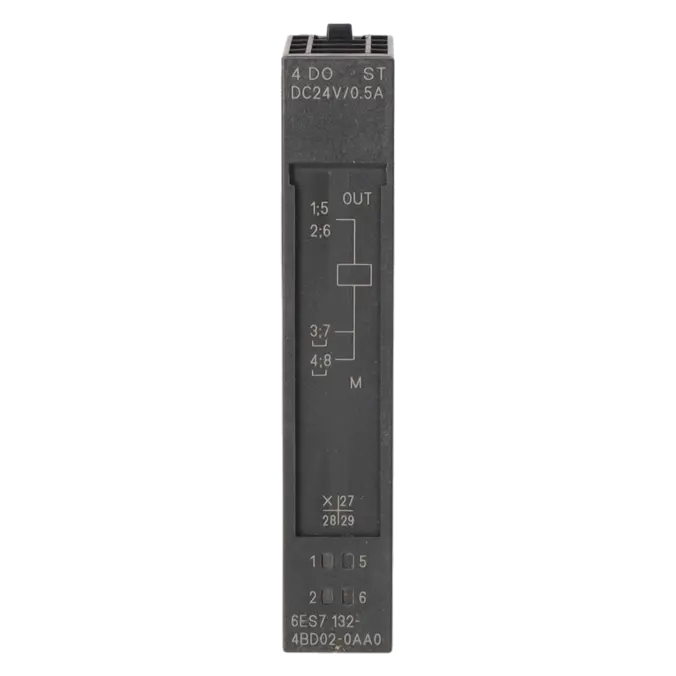

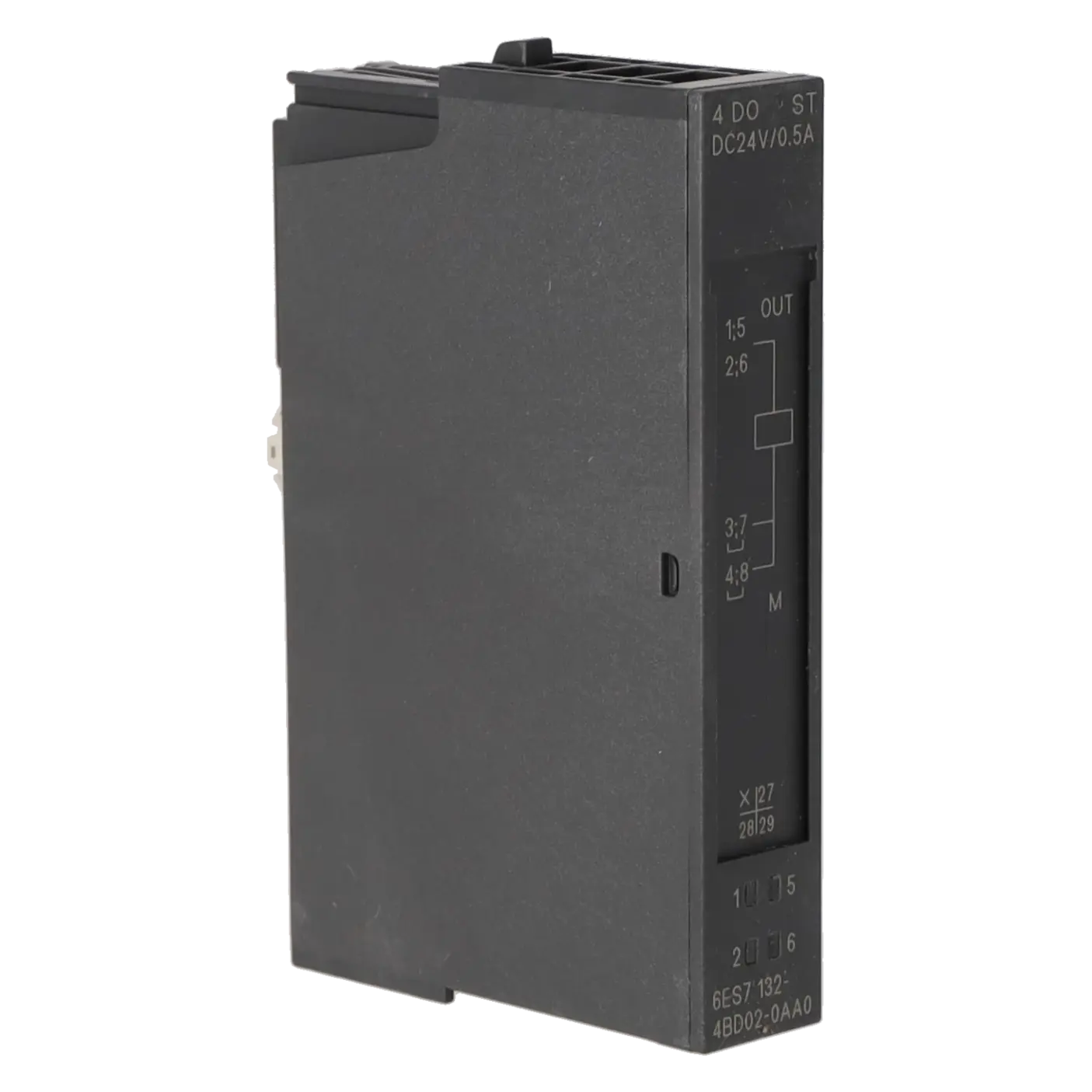

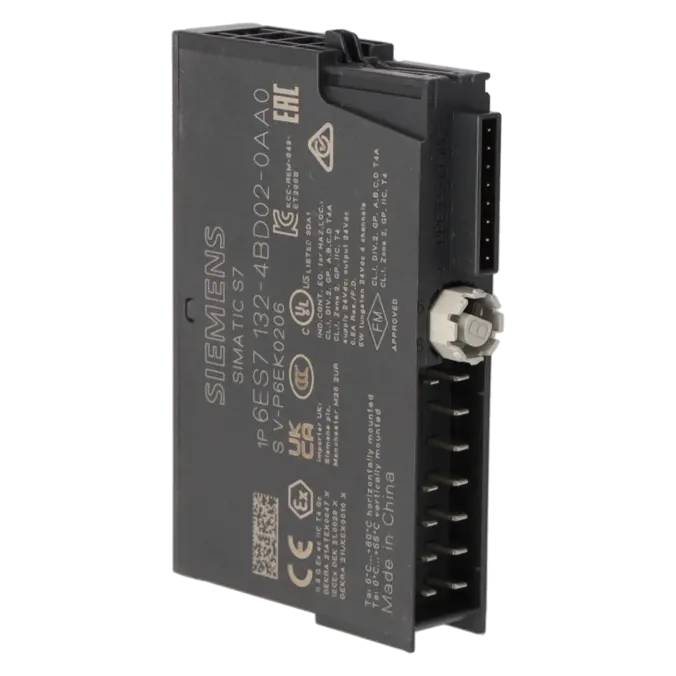

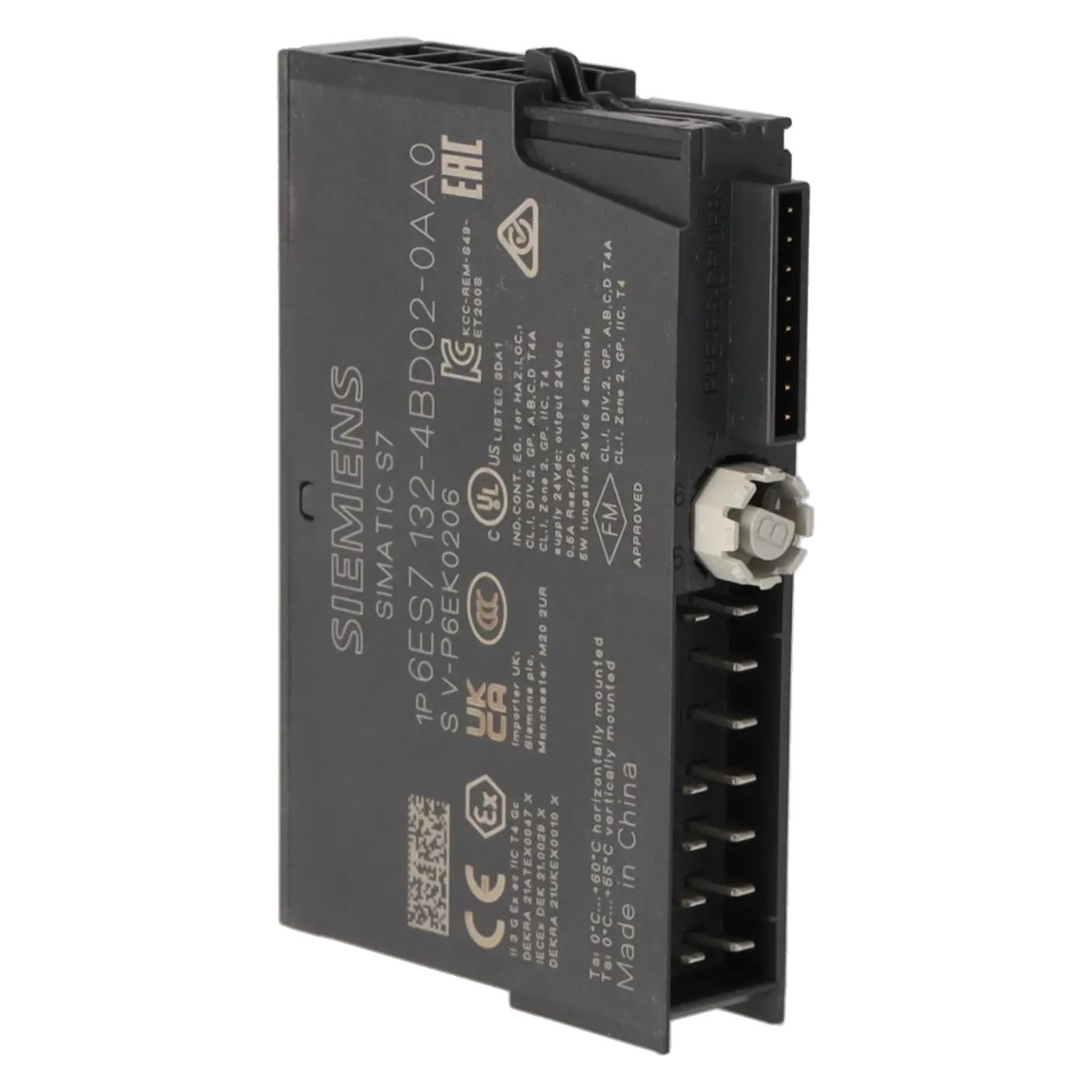

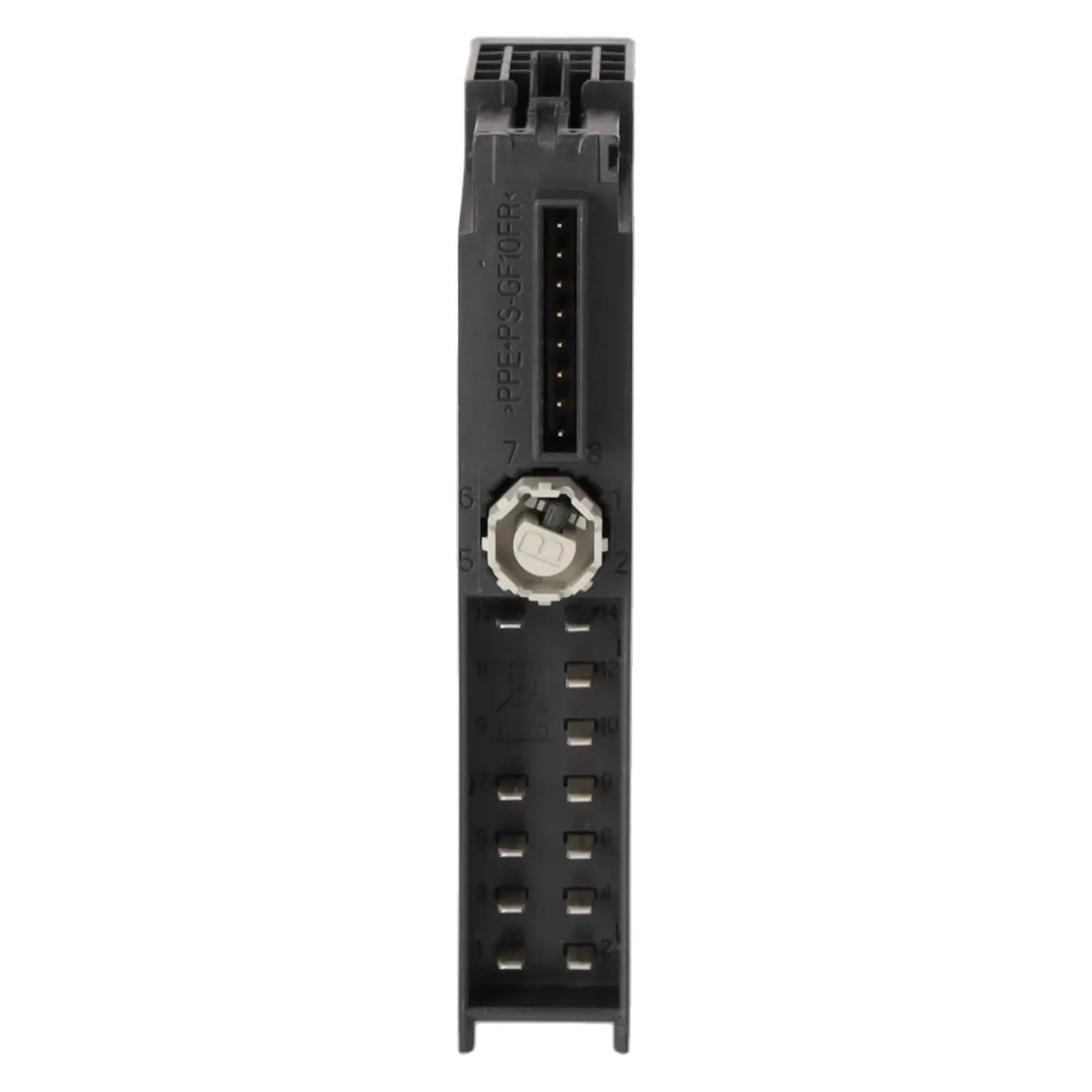

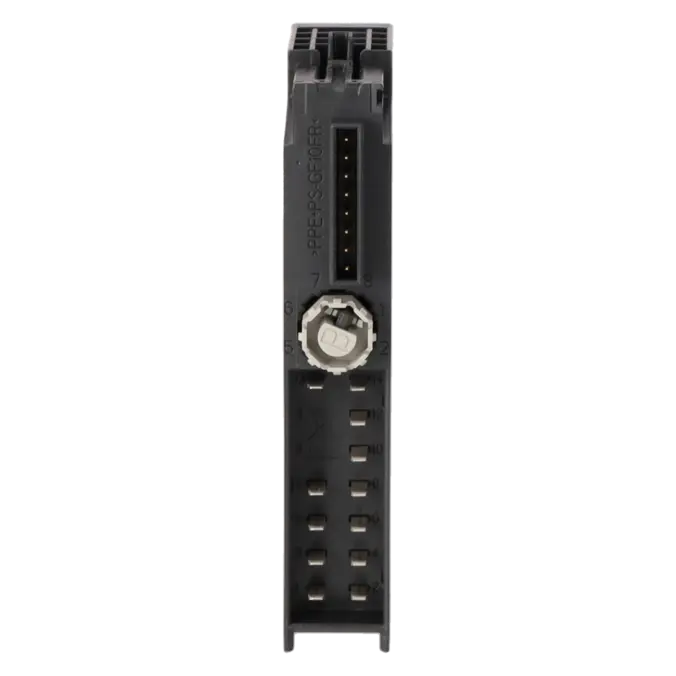

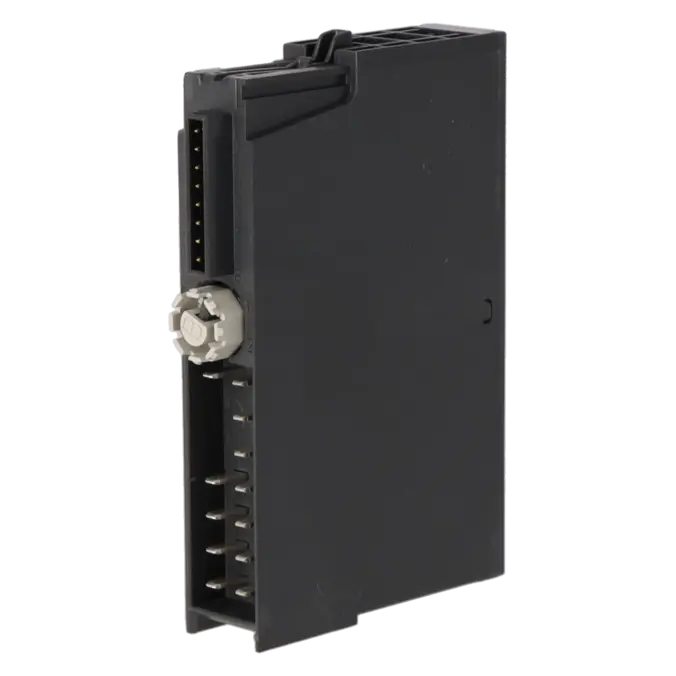

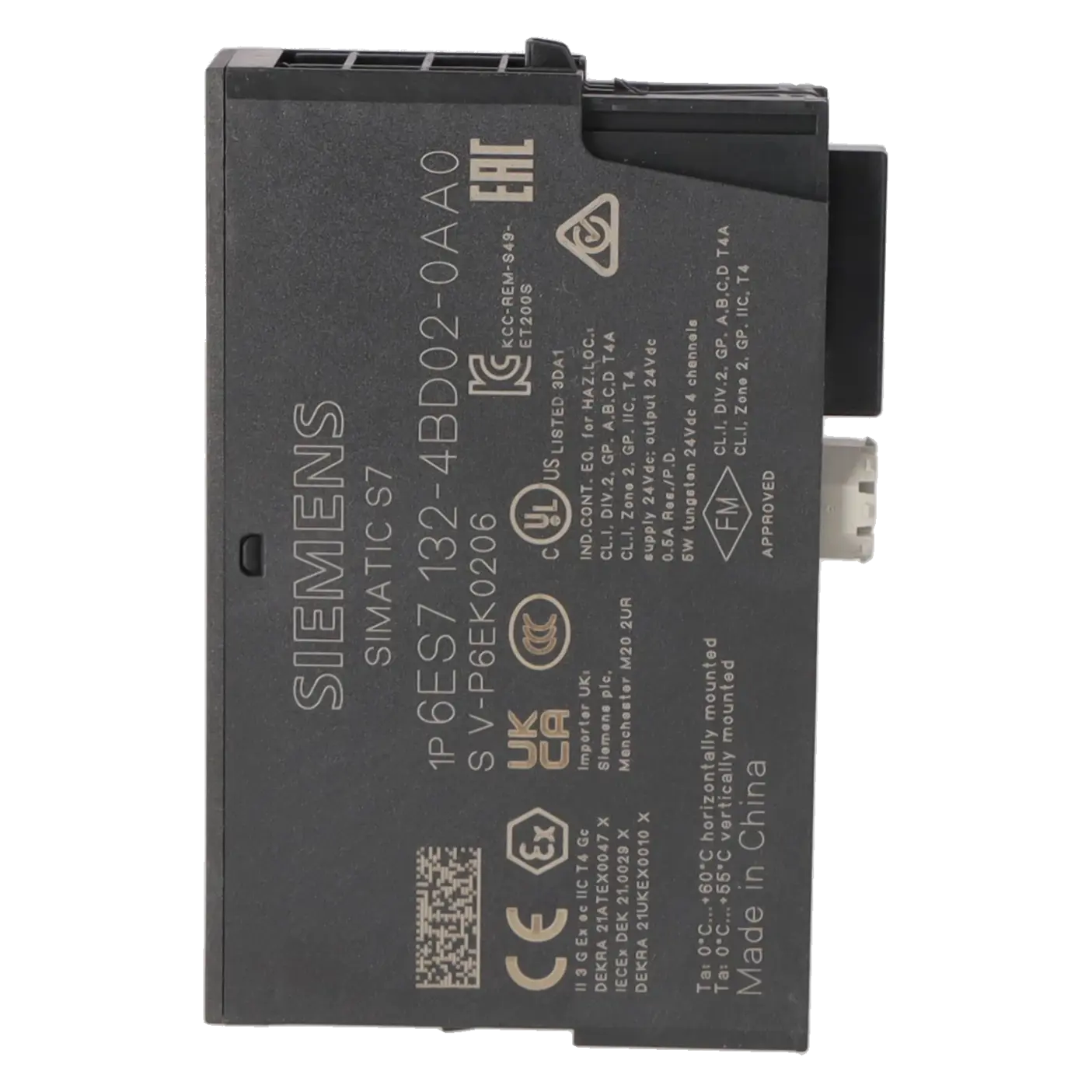

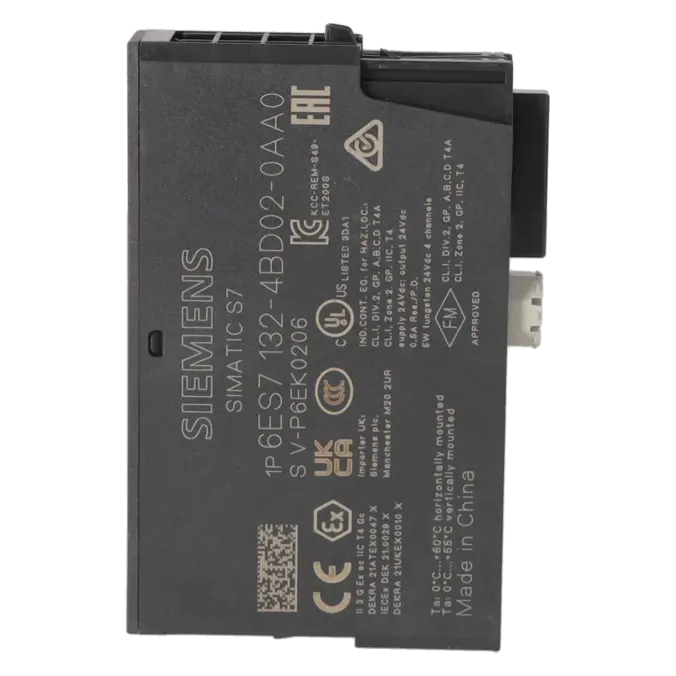

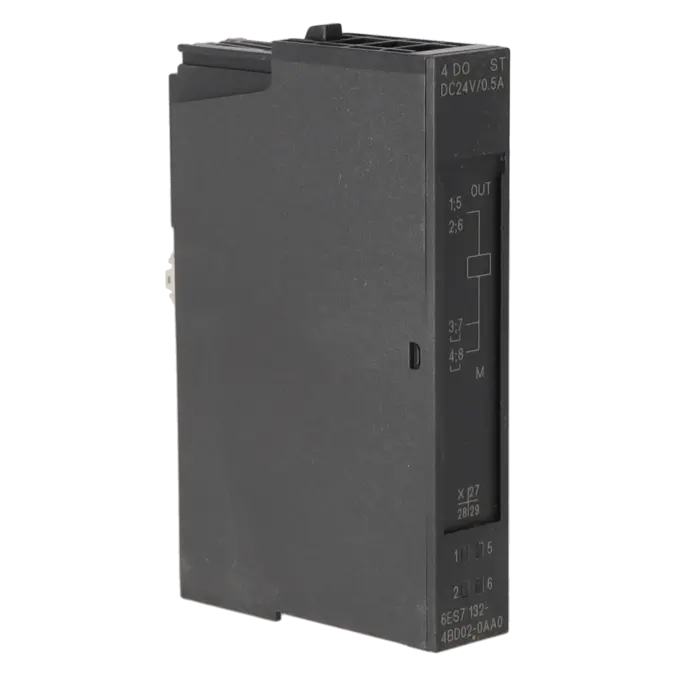

6ES7132-4BD02-0AA0 ist ein digitales Elektronikmodul von Siemens SIMATIC DP für das dezentrale Peripheriesystem ET 200S. Die Baugruppe wird als Standard-Digitalausgabemodul eingesetzt, wenn digitale Lasten in einer modularen, maschinennahen I/O-Station geschaltet werden sollen. Typische Anwendungen liegen in Maschinensteuerungen, Fertigungslinien, Anlagenmodulen und Schaltschrankumgebungen, in denen Signale aus der Steuerung an Aktoren weitergegeben werden. Das Modul stellt vier digitale Ausgänge bereit und ist für 24 V DC mit 0,5 A je Ausgang ausgelegt. Es eignet sich damit für Aufgaben wie das Ansteuern von Magnetventilen, DC-Schützen oder Meldeleuchten innerhalb einer bestehenden ET-200S-Installation.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe 6ES7132-4BD02-0AA0 arbeitet mit einer Lastspannung von 24 V DC, die über das Powermodul bereitgestellt wird. Für die Praxis ist entscheidend, dass jeder der vier digitalen Ausgänge mit einem Nennstrom von 0,5 A ausgelegt ist und der Summenstrom des Moduls bei 2 A liegt. Die Ausgänge sind als PNP-schaltende Quellausgänge ausgeführt und verfügen über Kurzschlussschutz. Die Baubreite von 15 mm ist relevant, wenn vorhandene ET-200S-Stationen platzgleich instand gesetzt oder erweitert werden sollen. Statusanzeigen für die Ausgangszustände unterstützen die Fehlereingrenzung direkt an der Station, während die Projektierung und Verdrahtung zur vorhandenen Terminalmodul-Basis passen müssen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES7132-4BD02-0AA0 ist ein EOP-Datum 2023-10-01 hinterlegt; zugleich wird die Baugruppe im Siemens-Datenkontext als Spare Part geführt. Damit ist der Artikel besonders relevant für Betreiber, die bestehende SIMATIC ET 200S-Installationen weiter nutzen und eine Migration nicht unmittelbar durchführen möchten. Instandhaltung und Einkauf sollten bei solchen Baugruppen frühzeitig prüfen, wie Reparaturfähigkeit, Austausch, Ersatzteilbeschaffung und Bevorratung abgesichert werden können. Ein verifizierter, vollständig kompatibler Nachfolger wird hier nicht als feste Austauschlösung genannt. Entscheidend bleibt der Abgleich mit vorhandener ET-200S-Station, Terminalmodul, Projektierung, Lastdaten und Anlagenfreigabe. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei 6ES7132-4BD02-0AA0 stehen vor allem Reparatur, Austausch, geprüfte Ersatzteilbeschaffung und Bevorratung im Vordergrund. Eine Reparatur ist besonders relevant, wenn ein Ausgang nicht mehr zuverlässig schaltet, die Baugruppe in einer bestehenden ET-200S-Station weiterverwendet werden soll oder eine kurzfristige Migration wirtschaftlich nicht sinnvoll ist. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine Anlage schnell wieder in Betrieb gehen muss. Für Betreiber mit mehreren ET-200S-Stationen kann Life Cycle Management helfen, Bestände, Ausfallrisiken und Ersatzteilstrategie strukturiert zu bewerten. Ergänzend kann technischer Vor-Ort-Service sinnvoll sein, wenn Fehler nicht eindeutig der Baugruppe, der Verdrahtung oder der Projektierung zugeordnet werden können.

Kann 6ES7132-4BD02-0AA0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in einer bestehenden ET-200S-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache eingegrenzt und bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Instandsetzung folgt eine Funktionsprüfung im hauseigenen Testzentrum, damit die Baugruppe wieder planbar eingesetzt werden kann.

Was tun, wenn 6ES7132-4BD02-0AA0 kurzfristig ausfällt?

Bei einem kurzfristigen Ausfall sollte zuerst geprüft werden, ob der Fehler an der Baugruppe selbst, an der Last, am Powermodul, an der Verdrahtung oder an der Projektierung liegt. Wenn der Ausfall die Anlagenverfügbarkeit gefährdet, kann ein Austauschgerät die Wiederinbetriebnahme beschleunigen. Parallel kann die defekte Baugruppe zur Fehleranalyse und Reparatur eingesendet werden. Für den Einkauf sind dabei Verfügbarkeit, Lieferzeit und Konditionen tagesaktuell zu prüfen oder über eine Anfrage zu klären.

Gibt es einen Nachfolger für 6ES7132-4BD02-0AA0?

Ein kompatibler Nachfolger sollte nicht pauschal angenommen werden. Bei ET-200S-Baugruppen müssen Artikelnummer, Terminalmodul, Steckplatz, Lastdaten, Projektierung und Anlagenfreigabe zusammenpassen. Wenn eine Migration auf ein neueres Peripheriesystem geprüft wird, ist eine technische Bewertung der gesamten Station erforderlich. Für bestehende Anlagen bleibt häufig die Kombination aus Reparatur, Austausch, Ersatzteilbeschaffung und Bevorratung die risikoärmere Lösung, solange keine freigegebene Migrationsstrategie vorliegt.

Ist 6ES7132-4BD02-0AA0 mit jeder ET-200S-Station kompatibel?

Nein, die Kompatibilität sollte immer an der konkreten Station geprüft werden. Entscheidend sind nicht nur die Artikelnummer und die ET-200S-Baureihe, sondern auch das verwendete Terminalmodul, die Verdrahtung, die Lastspannung, die Hardwarekonfiguration und die zulässigen Lastdaten. Ein mechanisch passender Steckplatz reicht nicht aus, wenn Projektierung oder elektrische Umgebung abweichen. Vor Austausch oder Bevorratung sollte daher abgeglichen werden, ob die Baugruppe zur vorhandenen Anlagenkonfiguration passt.

Wann lohnt sich Reparatur statt Austausch bei 6ES7132-4BD02-0AA0?

Eine Reparatur lohnt sich besonders, wenn die bestehende ET-200S-Installation weiterbetrieben werden soll und ein direkter Ersatz schwer planbar ist. Sie kann wirtschaftlich interessant sein, wenn dadurch Migration, Anlagenumbau oder längere Stillstandszeiten vermieden werden. Bei EICHLER werden Fehlerbild, Reparaturmöglichkeit und Aufwand vorab bewertet. Die anschließende Funktionsprüfung im Testzentrum sowie Garantie und Gewährleistung auf Reparatur und Verkauf erhöhen die Planungssicherheit für Instandhaltung und Einkauf.

Woran erkennt man einen Defekt an 6ES7132-4BD02-0AA0?

Ein Defekt kann sich durch nicht schaltende Ausgänge, dauerhaft aktive Lasten, wiederkehrende Kurzschluss- oder Überlastsituationen, auffällige Ausgangszustände oder eine abweichende LED-Anzeige zeigen. Vor einer Bewertung der Baugruppe sollten jedoch Last, Verdrahtung, Powermodul und Projektierung geprüft werden. Erst wenn externe Ursachen ausgeschlossen sind, ist ein interner Fehler der Ausgangsstufe wahrscheinlich. Eine strukturierte Fehleranalyse hilft, unnötigen Austausch zu vermeiden und die tatsächliche Ausfallursache einzugrenzen.

Wie lässt sich die Versorgung mit 6ES7132-4BD02-0AA0 bei Obsoleszenz absichern?

Die Versorgung lässt sich durch eine Kombination aus Bestandsprüfung, Reparaturstrategie, Austauschoptionen und gezielter Bevorratung absichern. Für Betreiber mehrerer ET-200S-Stationen ist besonders relevant, welche Baugruppen kritisch für die Produktion sind und welche Ausfälle zu längeren Stillständen führen können. Life Cycle Management unterstützt dabei, Ersatzteilrisiken strukturiert zu bewerten und eine passende Strategie für Weiterbetrieb, Lagerbestand, Reparatur und spätere Migration aufzubauen.
