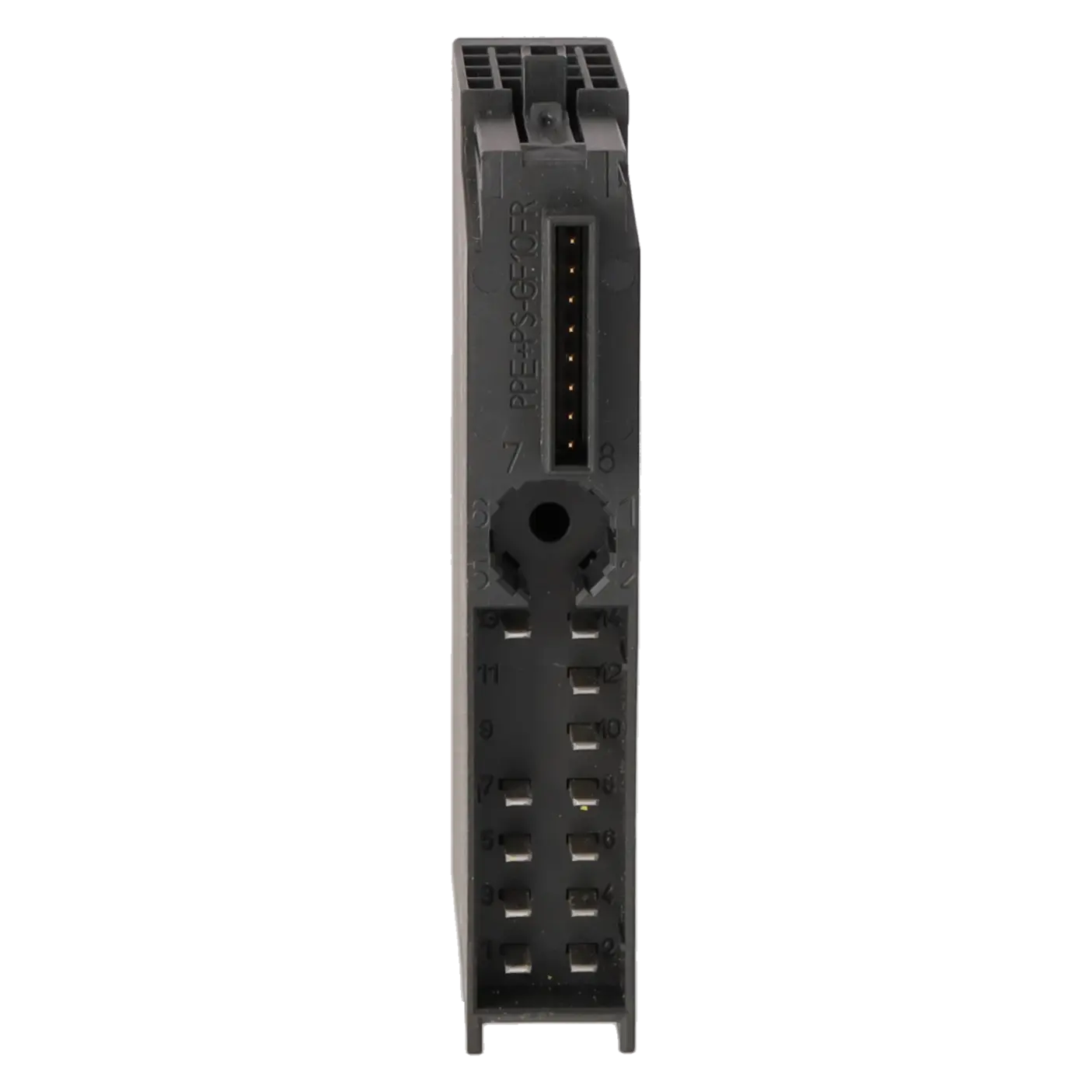

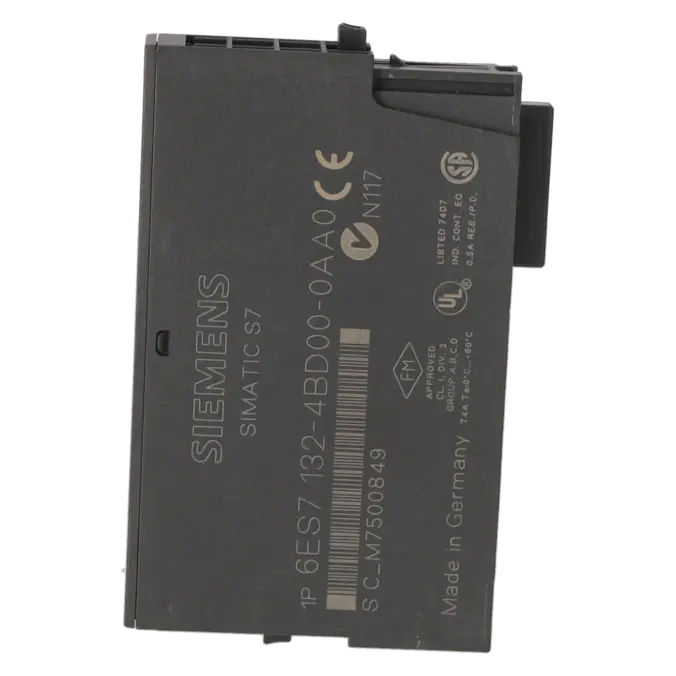

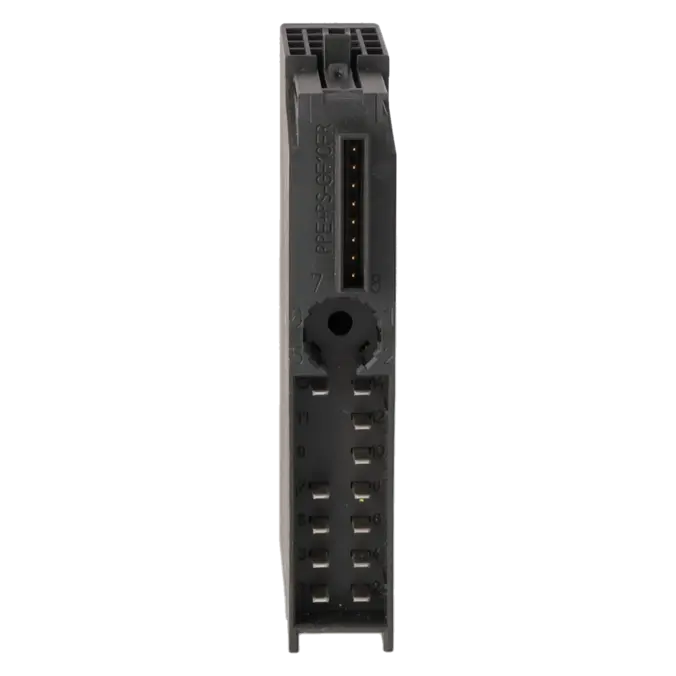

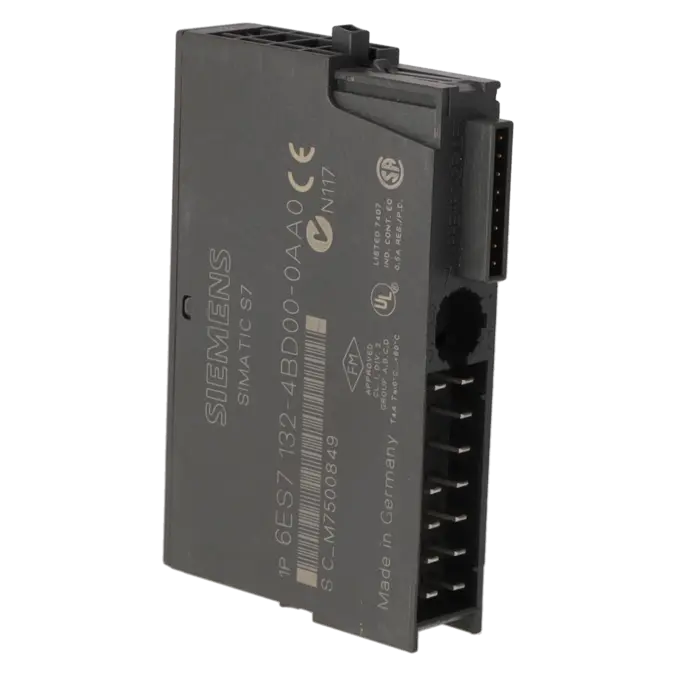

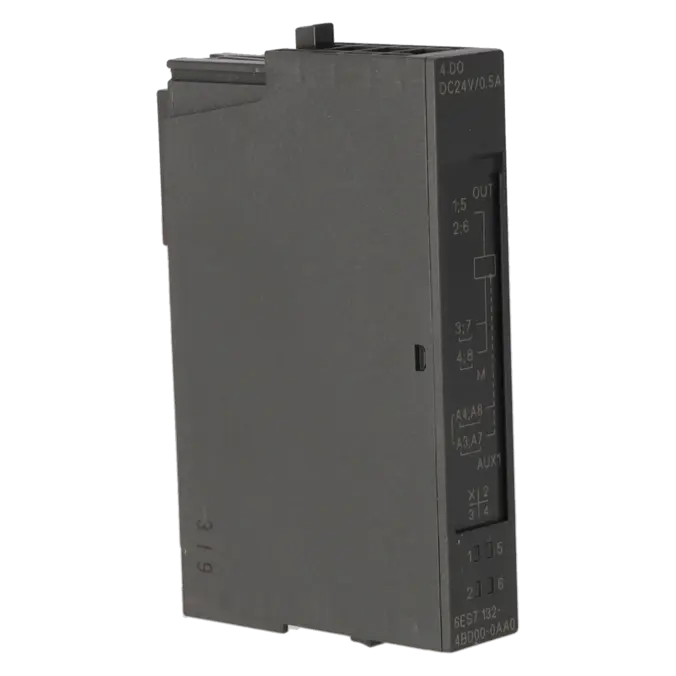

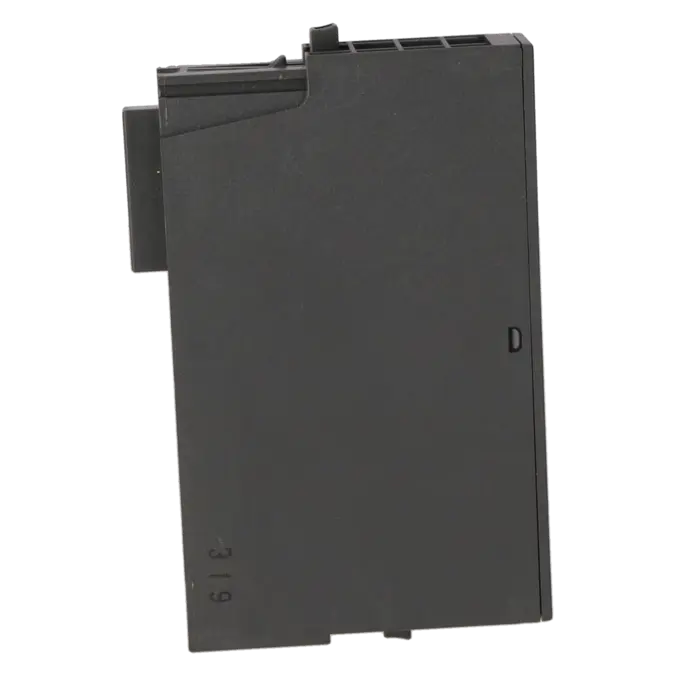

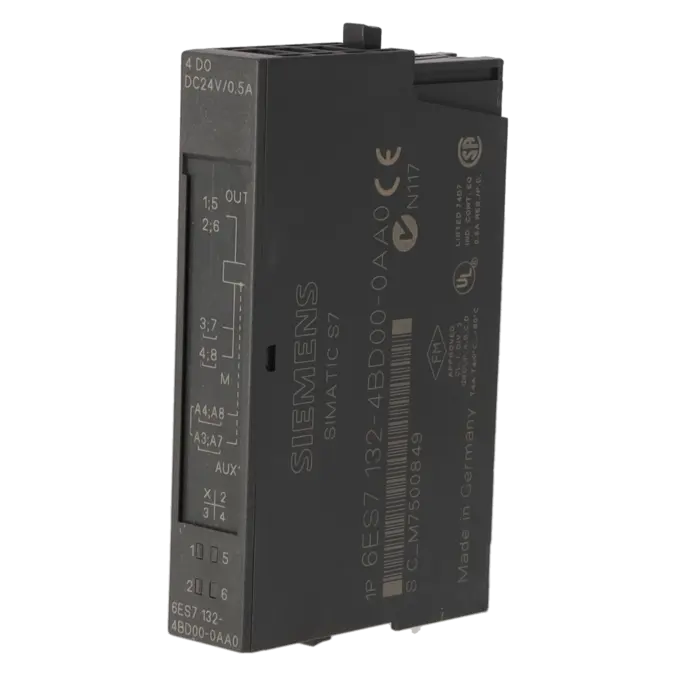

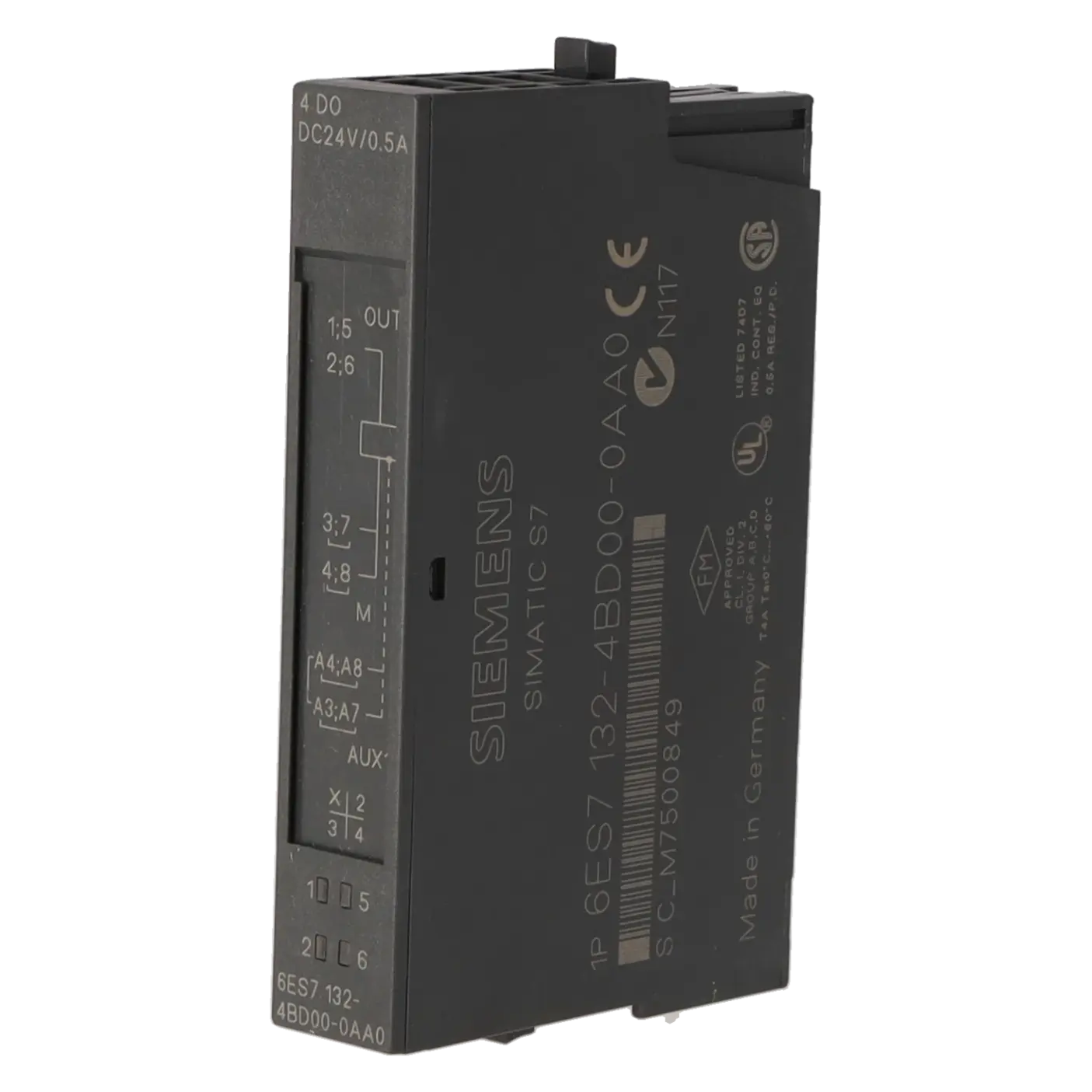

SIEMENS 6ES7132-4BD00-0AA0

Was ist 6ES7132-4BD00-0AA0 und wo wird es eingesetzt

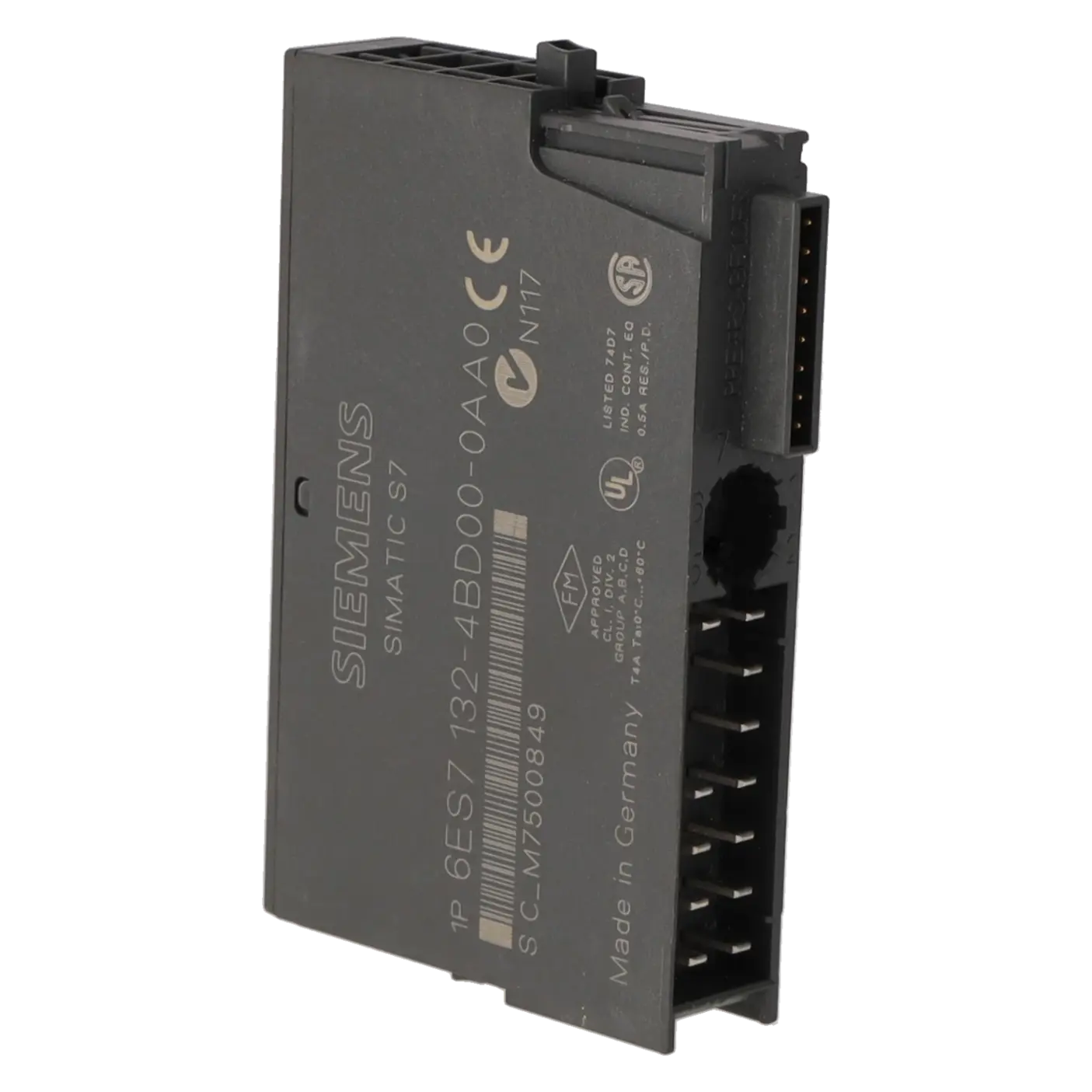

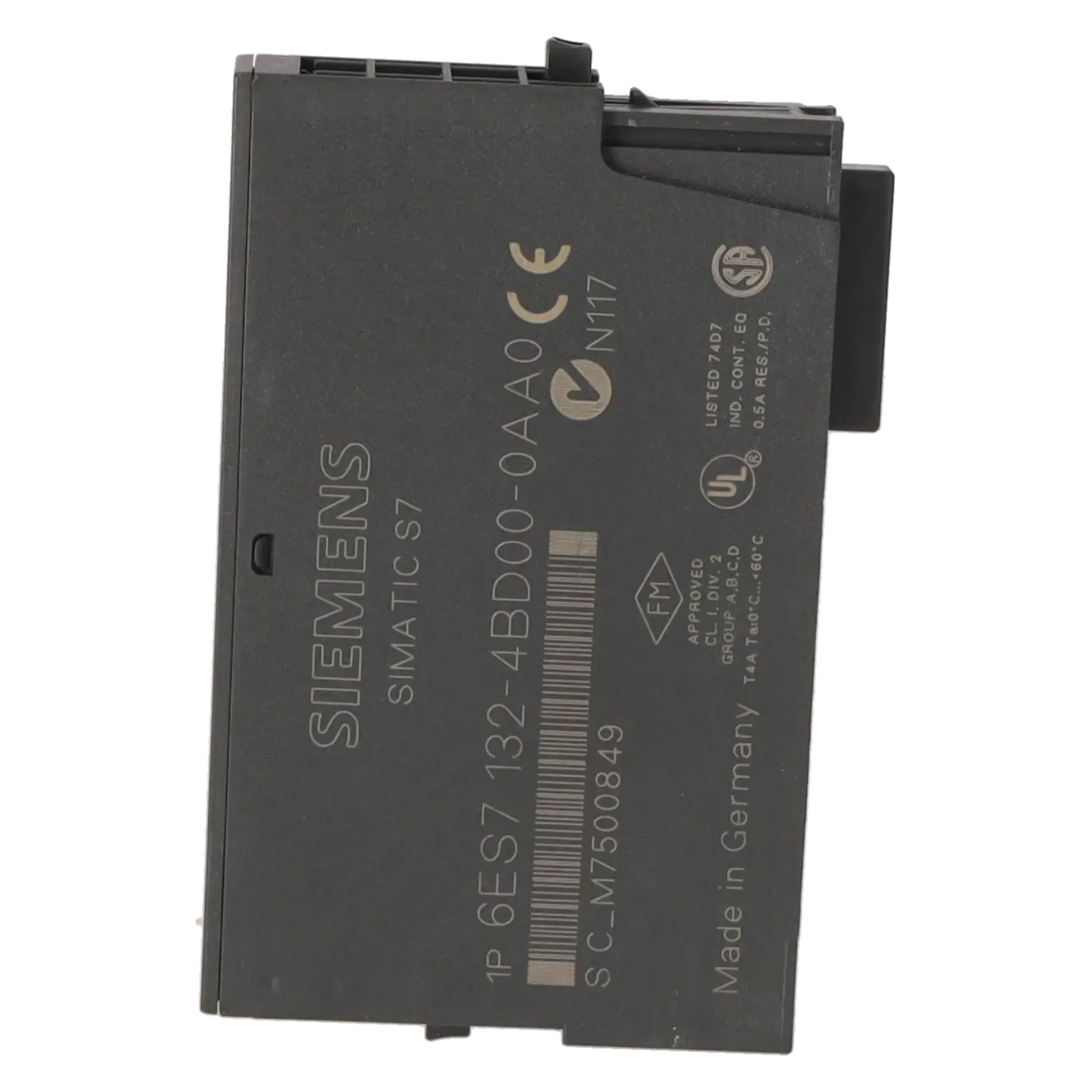

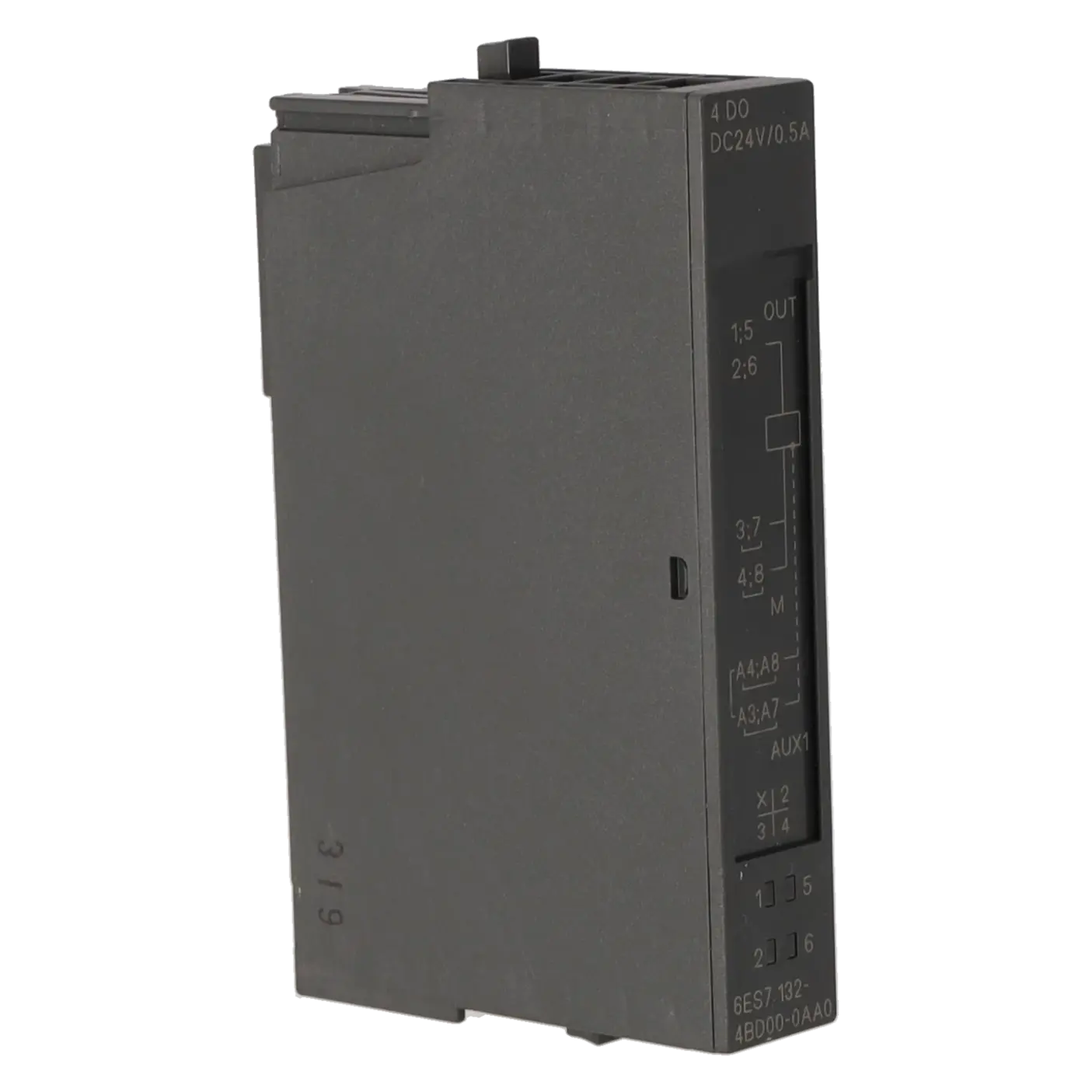

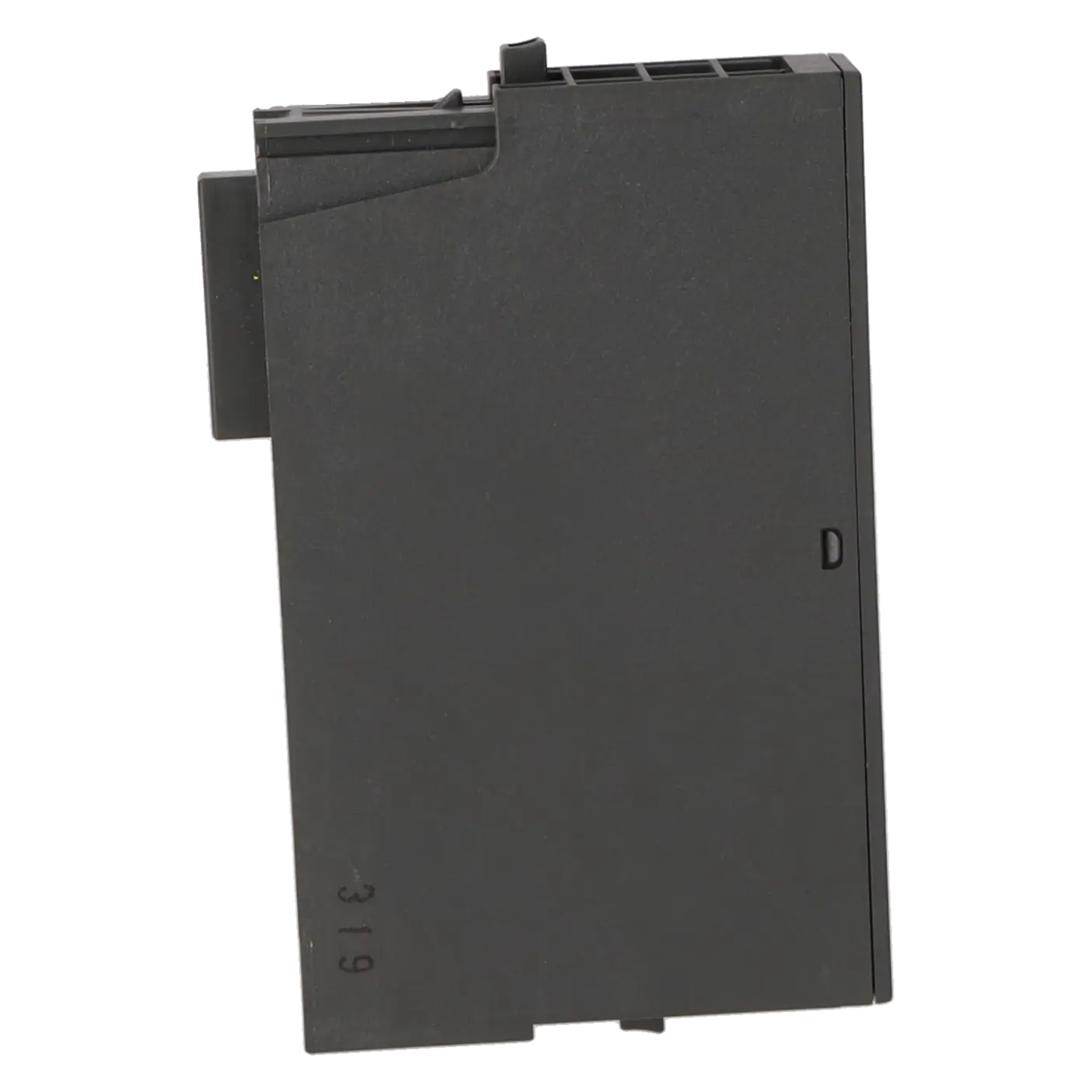

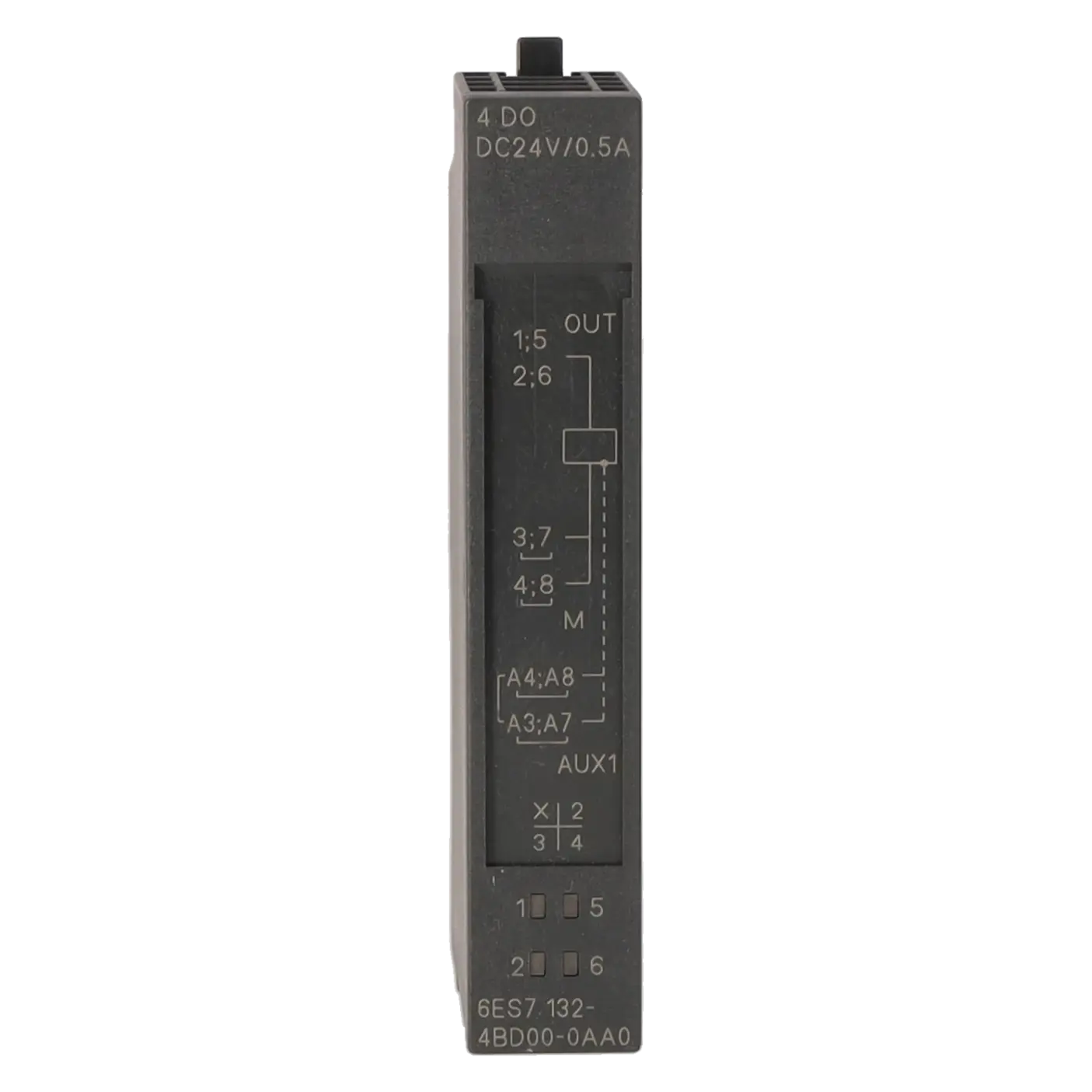

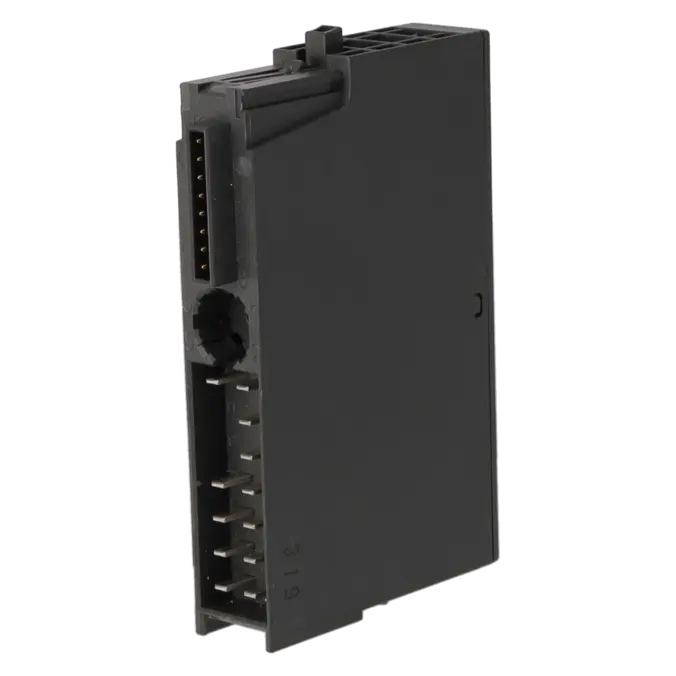

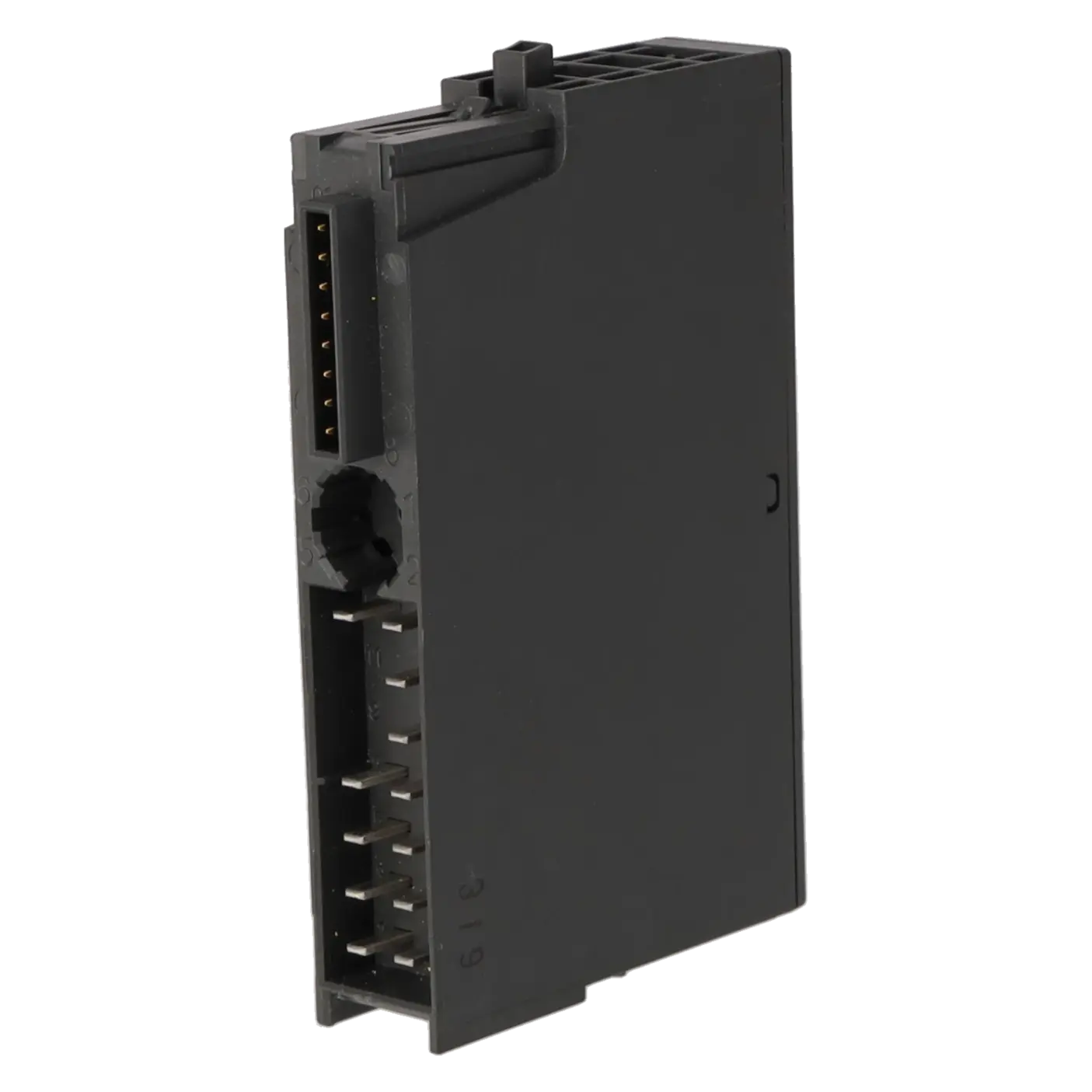

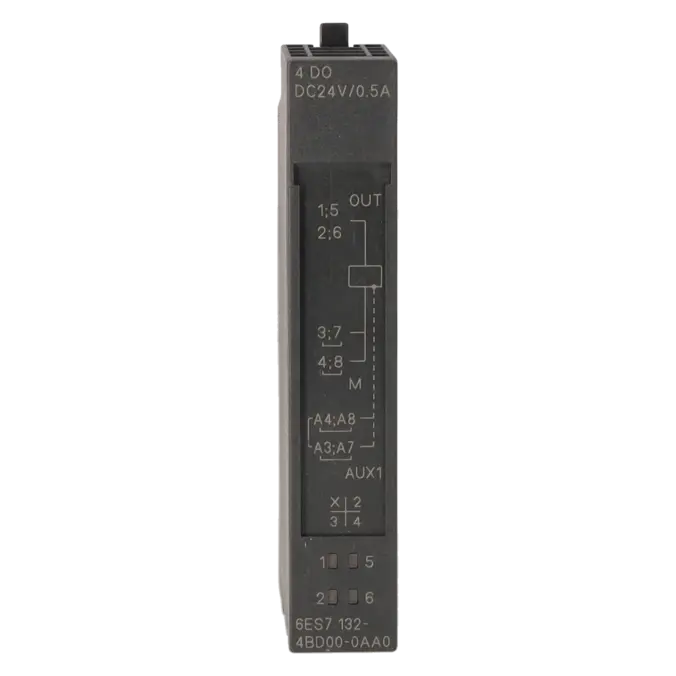

6ES7132-4BD00-0AA0 ist ein digitales Ausgangsmodul von Siemens SIMATIC DP für das dezentrale Peripheriesystem ET 200S. Die Baugruppe stellt vier digitale Ausgänge für 24 V DC bereit und wird in modular aufgebauten Automatisierungsstationen eingesetzt, wenn Aktoren dezentral nahe an der Maschine oder Anlage angesteuert werden sollen. Typische Anwendungen liegen in Produktionsanlagen, Fördertechnik, Maschinensteuerungen und Schaltschranklösungen, in denen Ausgangssignale an Schütze, Relais, Magnetventile oder Meldeleuchten übertragen werden. Für Instandhaltung und Einkauf ist die exakte Artikelnummer wichtig, weil Bauform, Ausgangsdaten, Terminalmodul, Projektierung und vorhandene ET-200S-Struktur zusammenpassen müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe 6ES7132-4BD00-0AA0 arbeitet mit einer Lastspannung von 24 V DC über das Powermodul und bietet vier digitale Ausgänge mit einem Nennstrom von 0,5 A je Ausgang. Die Baubreite von 15 mm ist für bestehende ET-200S-Stationen relevant, da sie die mechanische Einbindung im Stationsaufbau bestimmt. Der Adressraum beträgt maximal ein Byte je Modul, mit Packen sind zwei Bit vorgesehen. Für die Fehlersuche sind die Statusanzeige der Digitalausgänge, der Kurzschlussschutz, die zulässige Leitungslänge sowie die Schaltfrequenz je nach Lastart wichtig. Die Baugruppe besitzt keine eigene Diagnosefunktion, daher müssen Fehler häufig über Spannungsmessung, Status-LED, Projektierung und Anlagenverhalten eingegrenzt werden.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES7132-4BD00-0AA0 ist ein End-of-Product- beziehungsweise End-of-Life-Kontext dokumentiert. In den Siemens-Produktdaten wird die Baugruppe als nicht mehr verfügbar geführt; als Nachfolger ist 6ES7132-4BD02-0AA0 angegeben. Für Betreiber bedeutet das ein erhöhtes Obsoleszenzrisiko, wenn bestehende ET-200S-Stationen langfristig weiterbetrieben werden sollen. Ein Nachfolger sollte nicht ohne technische Prüfung eingesetzt werden, weil Projektierung, Terminalmodul, Hardwarestand, Anlagenfreigabe und dokumentierte Ersatzteilstrategie zusammen bewertet werden müssen. Bei kritischen Anlagen sind Reparaturfähigkeit, Austauschoption, Bevorratung und geplante Migration frühzeitig zu klären, damit ungeplante Stillstände und Beschaffungsrisiken reduziert werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei 6ES7132-4BD00-0AA0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Bevorratung relevant, wenn bestehende ET-200S-Anlagen weiterbetrieben werden sollen. Eine Reparatur unterstützt die Weiternutzung vorhandener Anlagen, wenn die Baugruppe elektronisch instandsetzbar ist und kein unmittelbarer Systemumbau vorgesehen ist. Austauschgeräte können helfen, Stillstandszeiten zu reduzieren, wenn eine schnelle Wiederinbetriebnahme erforderlich ist. Für Einkauf und technische Leitung ist Life Cycle Management sinnvoll, um abgekündigte Baugruppen, Ersatzteilrisiken und Lagerstrategie strukturiert zu bewerten. Bei wiederkehrenden Störungen in ET-200S-Stationen kann technischer Vor-Ort-Service die Eingrenzung von Verdrahtung, Lastspannung, Projektierung und Anlagenumgebung unterstützen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Kann 6ES7132-4BD00-0AA0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in der bestehenden ET-200S-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach dem individuellen Fehlerbild. Die Baugruppe wird analysiert, die Ursache wird eingegrenzt und die Instandsetzung kann bis auf Bauteilebene erfolgen. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Reparatur unterstützt eine Funktionsprüfung im hauseigenen Testzentrum die sichere Wiederverwendung in der Anlage.

Gibt es einen Nachfolger für 6ES7132-4BD00-0AA0?

Ja, als Nachfolger ist 6ES7132-4BD02-0AA0 geführt. Vor einem Austausch sollte jedoch geprüft werden, ob die Baugruppe zur vorhandenen ET-200S-Station, Projektierung, Terminalmodul-Ausführung und Anlagendokumentation passt. Ein Nachfolger ist nicht automatisch in jeder Bestandsanlage ohne Prüfung einsetzbar. Für Einkauf und Instandhaltung ist deshalb entscheidend, ob ein direkter Austausch möglich ist oder ob Freigaben, Tests und Dokumentationsanpassungen erforderlich sind.

Was tun, wenn 6ES7132-4BD00-0AA0 nicht mehr regulär verfügbar ist?

Bei schwer beschaffbaren oder abgekündigten Baugruppen sollten Reparatur, Austauschgerät, geprüfte Ersatzteilbeschaffung und Bevorratung parallel bewertet werden. Eine kurzfristige Anfrage hilft, die tagesaktuelle Beschaffungssituation zu klären, ohne feste Verfügbarkeiten anzunehmen. Für kritische Anlagen kann zusätzlich eine Ersatzteilstrategie sinnvoll sein, damit nicht erst im Störungsfall nach einer Lösung gesucht werden muss. Life Cycle Management unterstützt dabei, Bestände, Risiken und geplante Ablösungen strukturiert zu bewerten.

Worauf muss beim Austausch von 6ES7132-4BD00-0AA0 geachtet werden?

Entscheidend sind die exakte Artikelnummer, der reale Stationsaufbau, das Terminalmodul, die Potenzialgruppe und die Hardwarekonfiguration der Steuerung. Vor dem Tausch sollte die Anlage dokumentiert, die Verdrahtung geprüft und die Steckposition eindeutig zugeordnet werden. Nach dem Einbau ist eine Funktionsprüfung der einzelnen Ausgänge sinnvoll, damit Verdrahtungsfehler, Lastprobleme oder Projektierungsabweichungen früh erkannt werden. Bei obsoleszenzrelevanten Anlagen sollte zusätzlich dokumentiert werden, ob Reparatur, Ersatzteil oder Nachfolger langfristig die bessere Option ist.

Wie lässt sich ein Defekt an 6ES7132-4BD00-0AA0 eingrenzen?

Ein Defekt lässt sich am besten durch eine Kombination aus Sichtprüfung, Spannungsmessung, Lastprüfung und Vergleich mit der Steuerungsprojektierung eingrenzen. Zuerst sollten Versorgung, Powermodul und Klemmen geprüft werden. Danach ist zu messen, ob der Ausgang bei aktivem Signal die erwartete Spannung liefert und ob die angeschlossene Last korrekt reagiert. Wenn Verdrahtung und Last unauffällig sind, kann ein Vergleich mit einem funktionsgeprüften Modul helfen. Bleibt das Fehlerbild bestehen, ist eine Reparaturprüfung sinnvoll.

Wann ist ein Austauschgerät für 6ES7132-4BD00-0AA0 sinnvoll?

Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und keine Zeit für eine vollständige Reparaturentscheidung bleibt. Es kann Stillstandszeiten reduzieren, während die defekte Baugruppe separat geprüft oder instand gesetzt wird. Für Instandhaltung und Einkauf ist dabei wichtig, dass Artikelnummer, Bauform, Ausgangsdaten und Einsatzumgebung zur vorhandenen ET-200S-Station passen. Anschließend kann entschieden werden, ob die defekte Baugruppe repariert, bevorratet oder durch eine langfristige Ersatzteilstrategie abgesichert wird.

Wie werden Preis, Verfügbarkeit und Lieferzeit für 6ES7132-4BD00-0AA0 geklärt?

Preis, Verfügbarkeit und Lieferzeit sollten tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Das ist besonders wichtig, weil abgekündigte und obsoleszenzrelevante Baugruppen je nach Zustand, Beschaffungsweg und Serviceoption unterschiedlich bewertet werden müssen. Für den Einkauf kann eine Anfrage zusätzlich klären, ob Reparatur, Austausch, gebraucht geprüfte Baugruppe oder Neuware die passende Option ist. Konkrete Konditionen sollten nicht aus alten Bestandsdaten abgeleitet werden, sondern immer aktuell geprüft werden.
