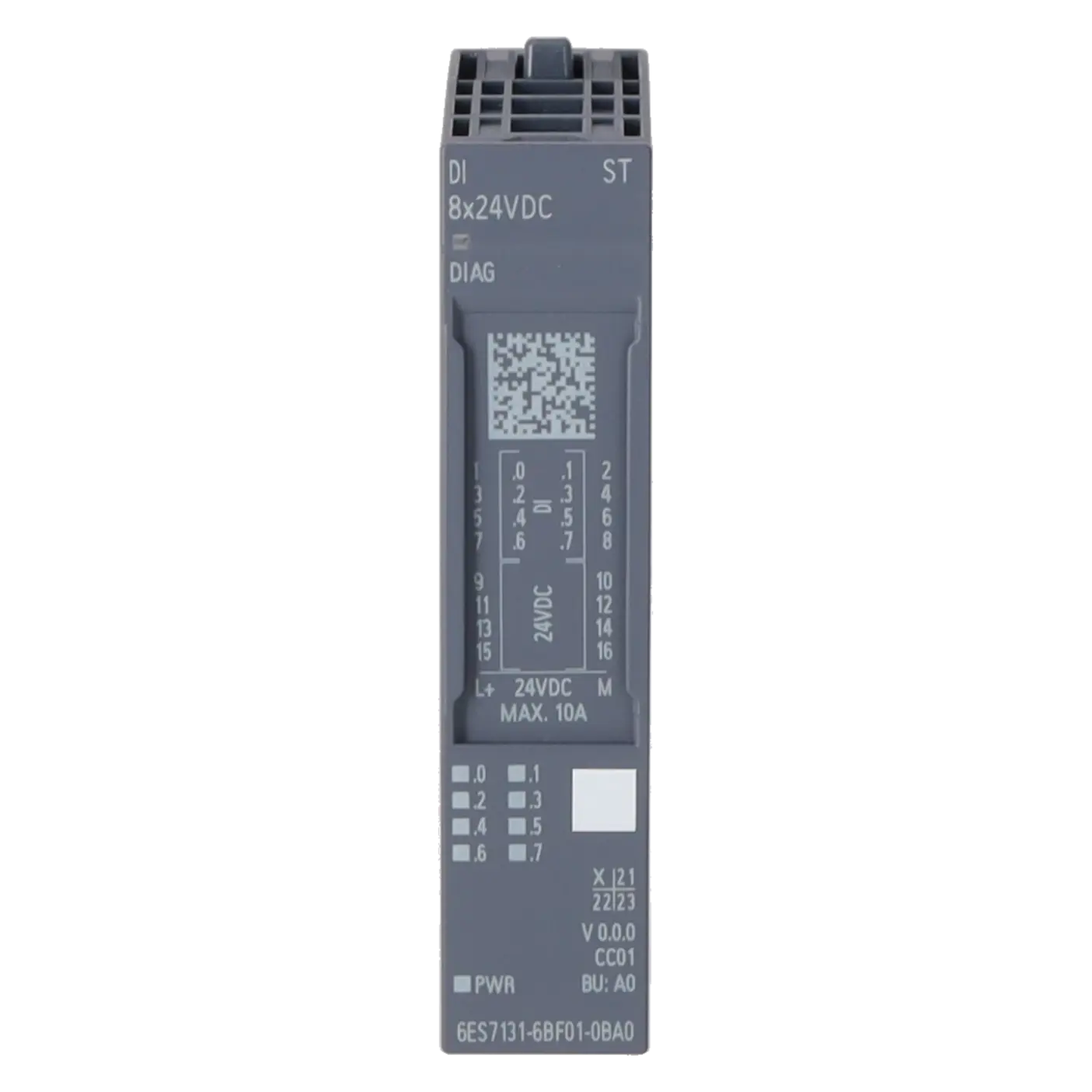

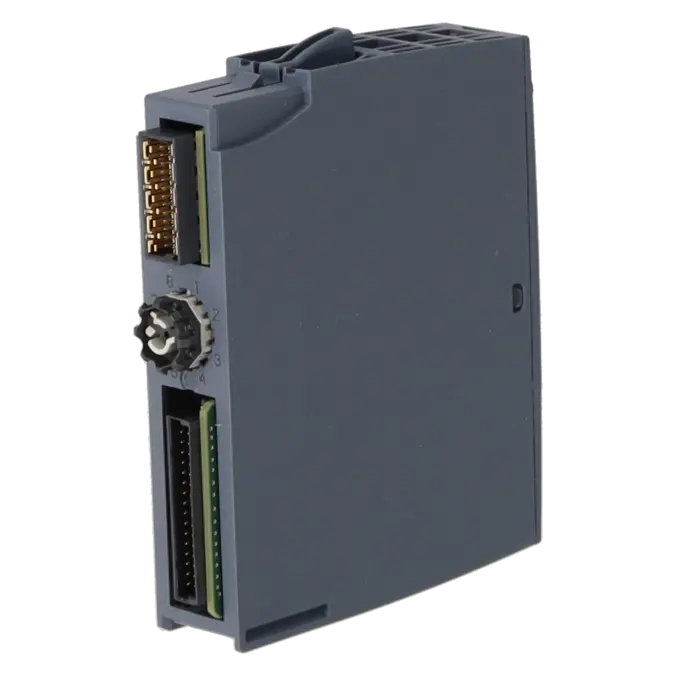

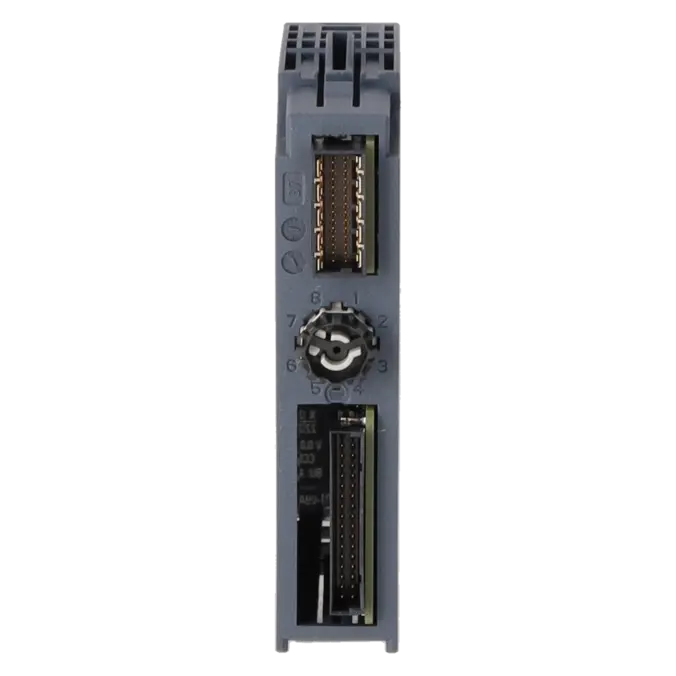

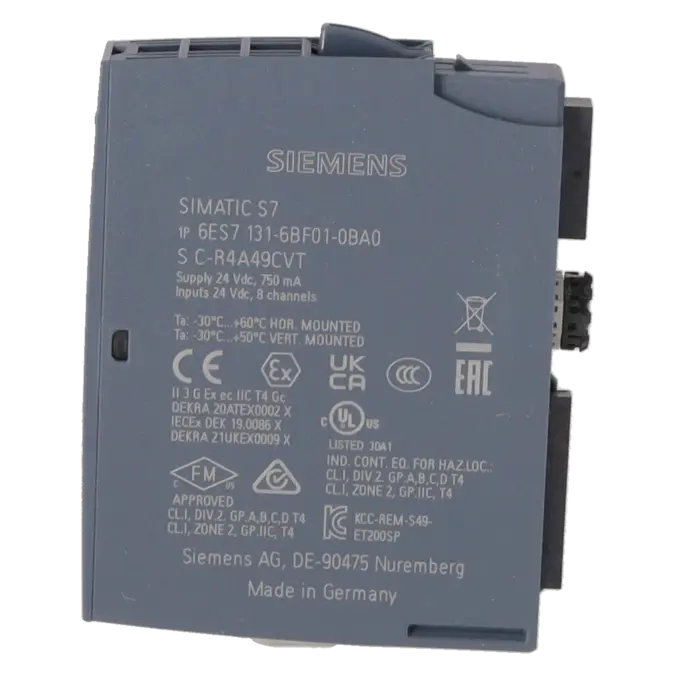

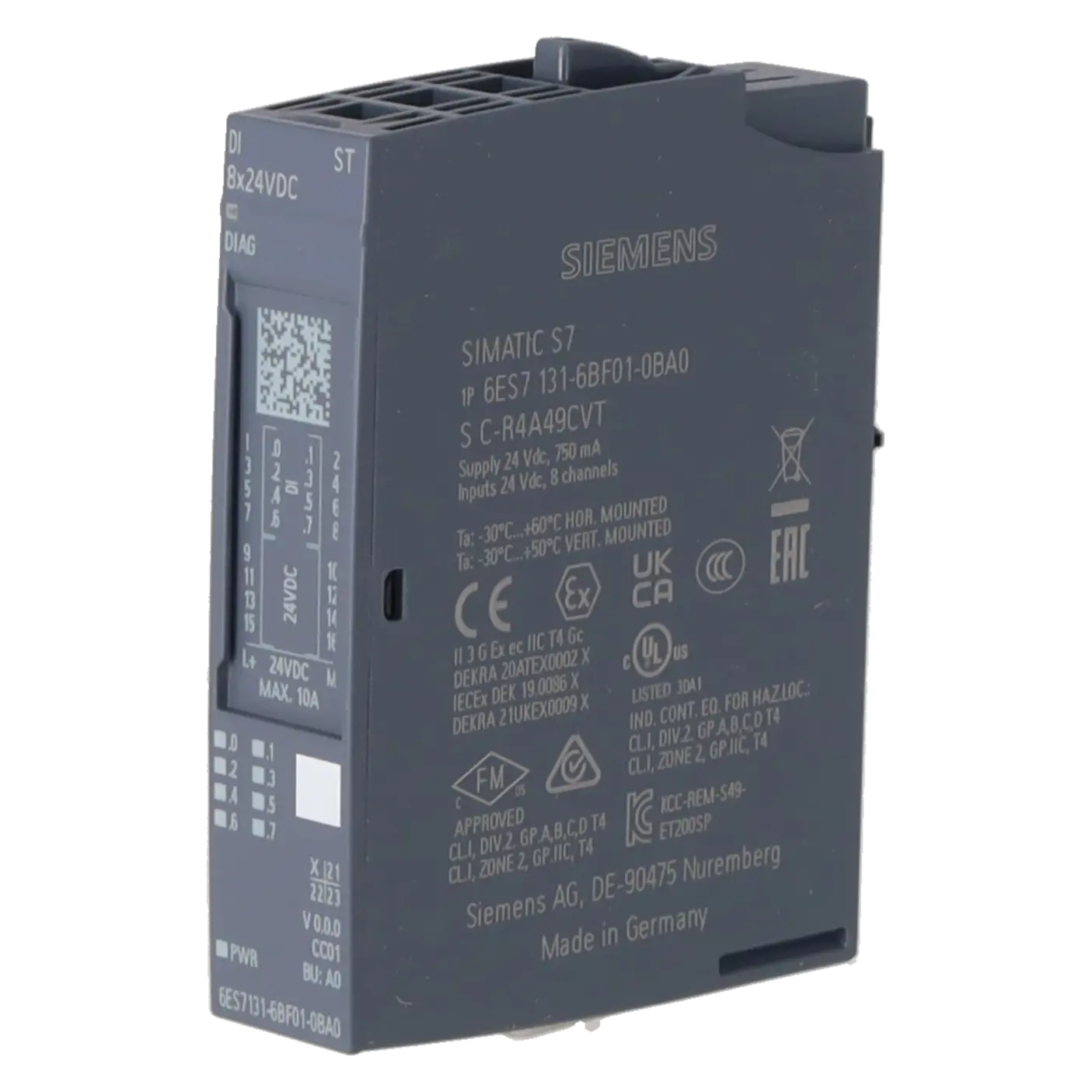

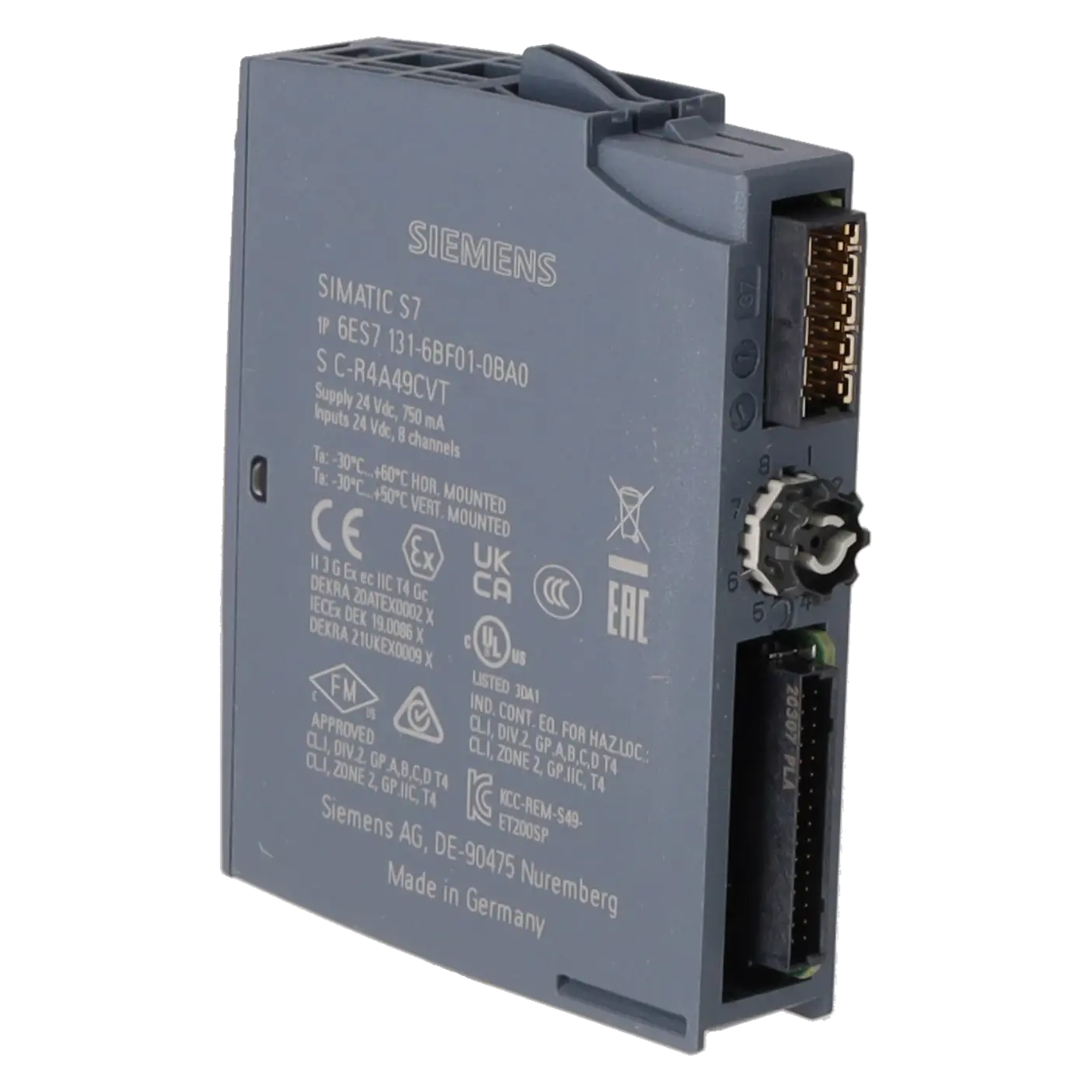

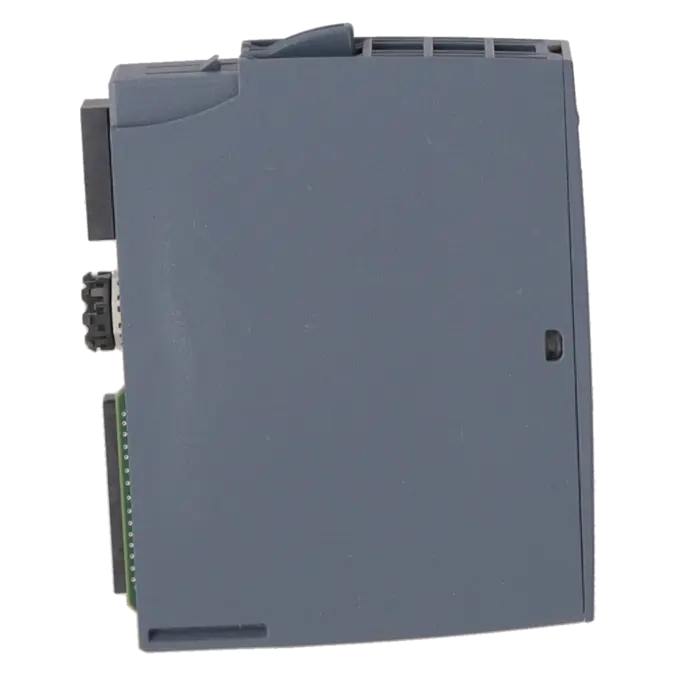

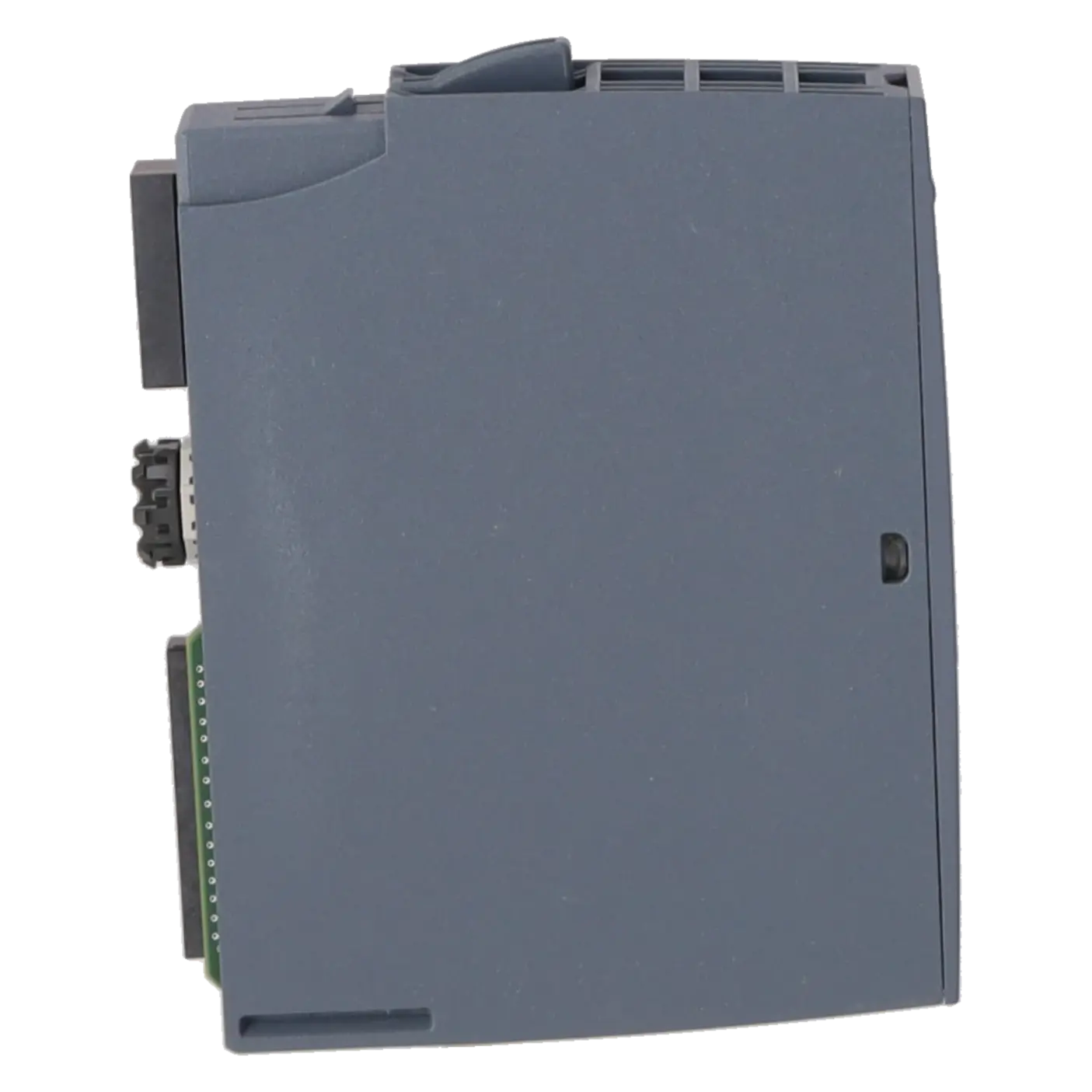

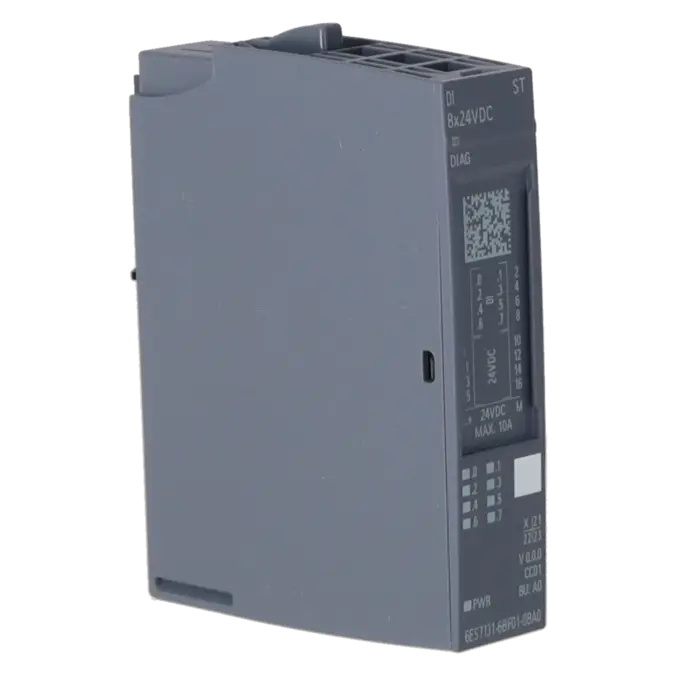

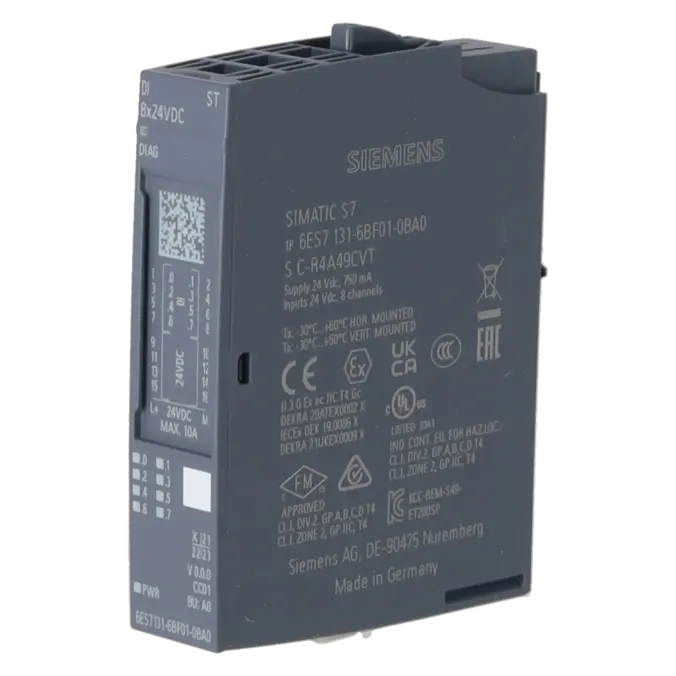

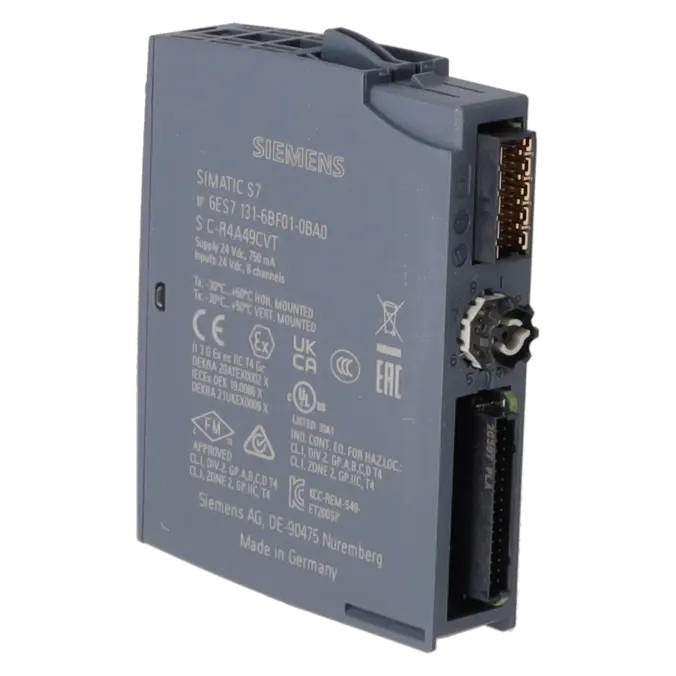

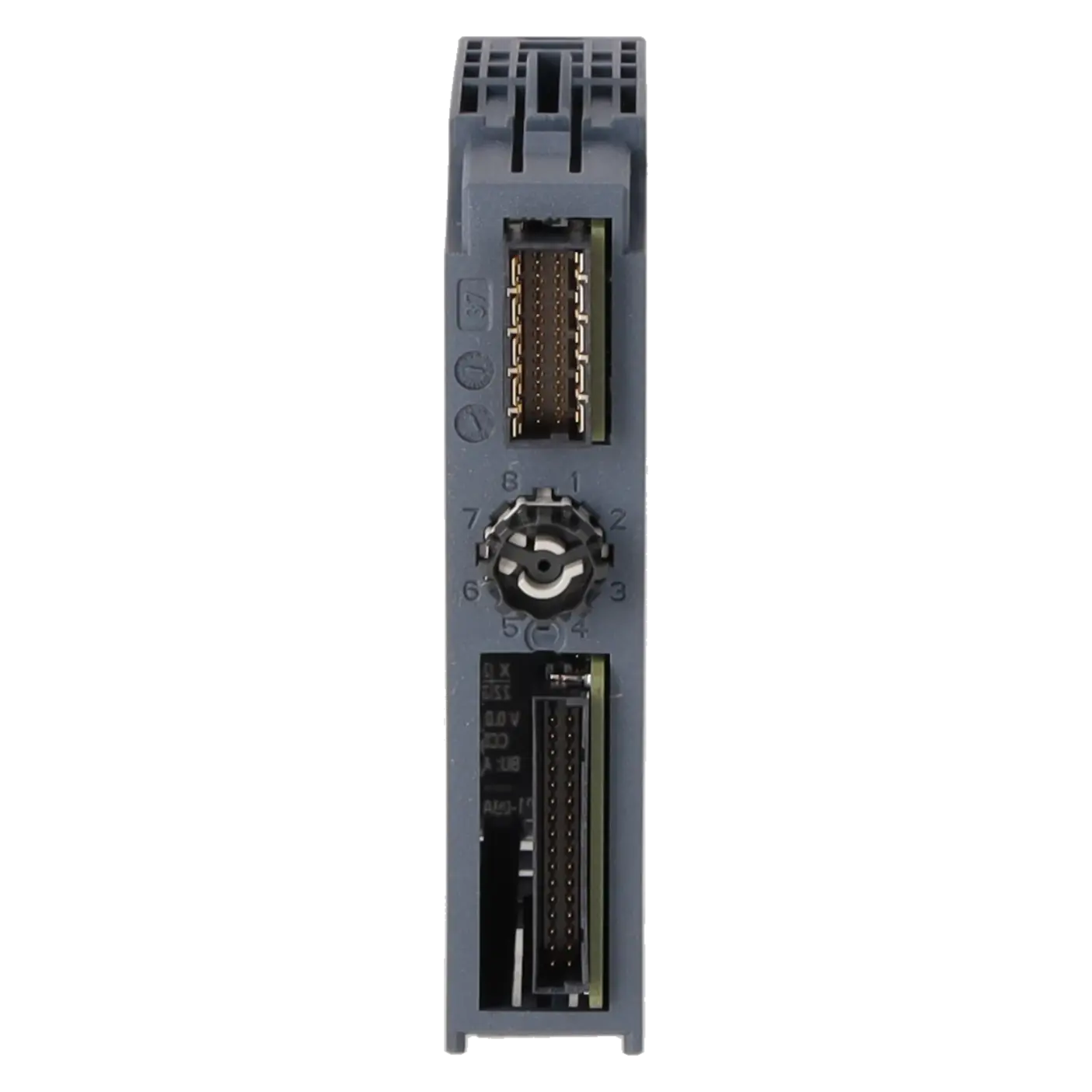

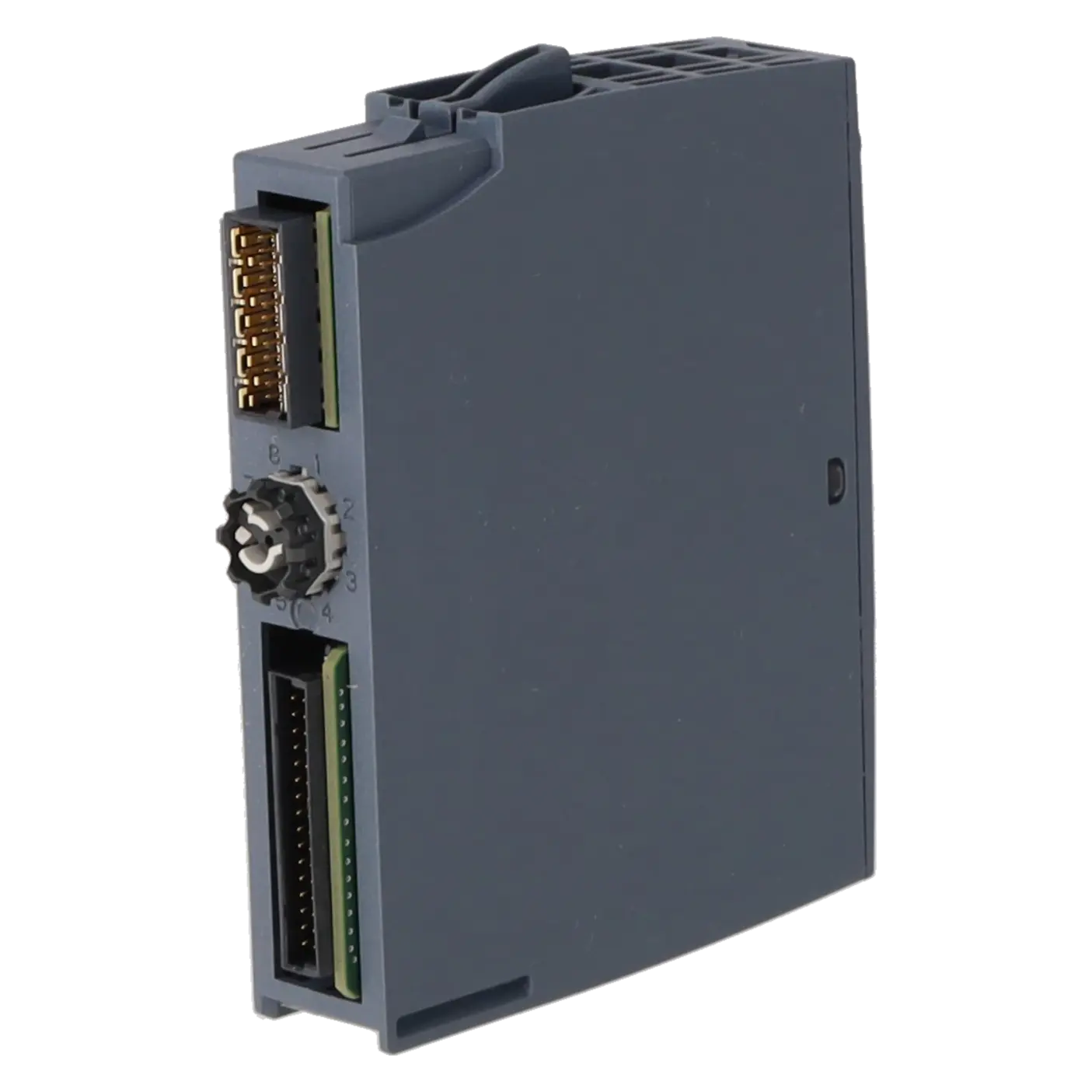

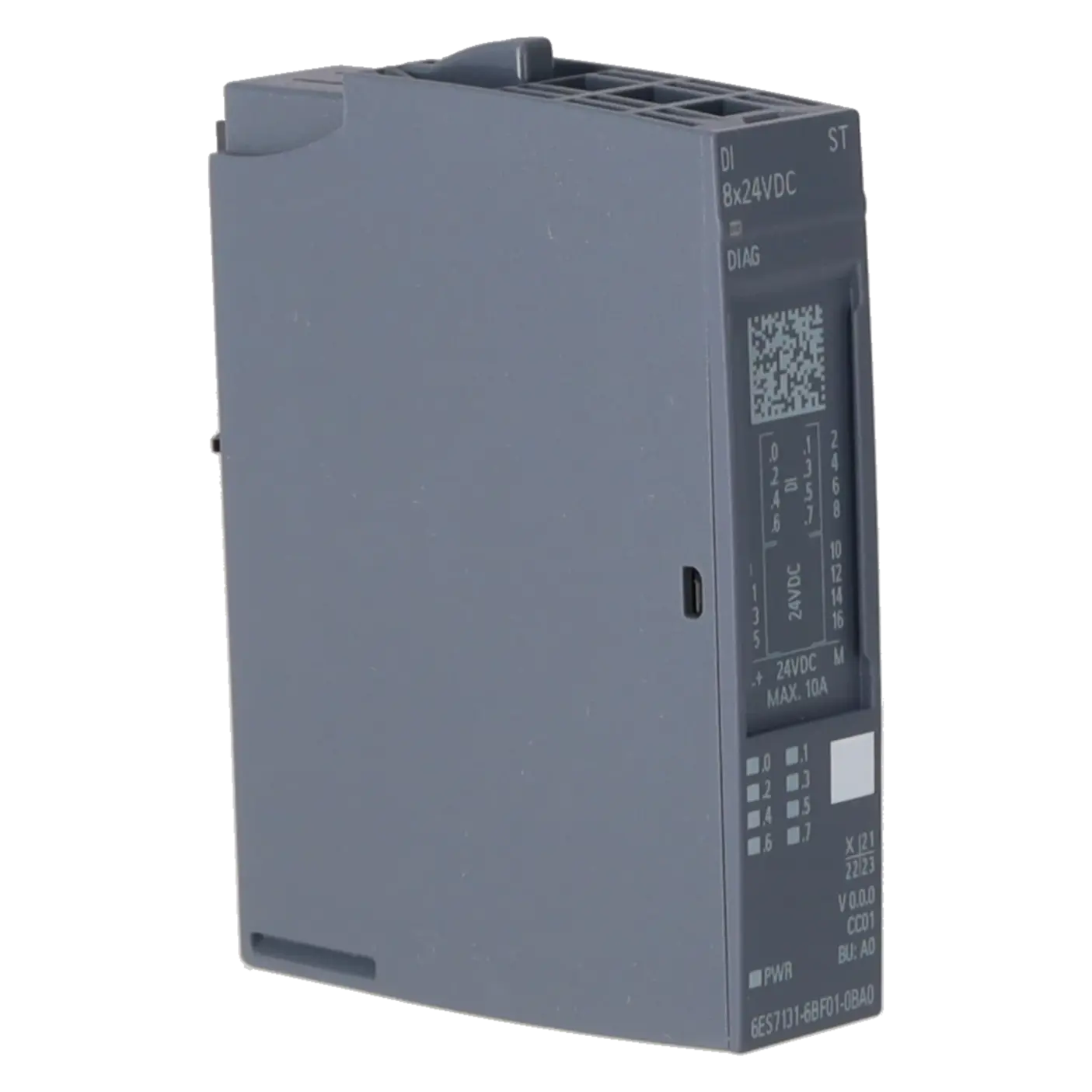

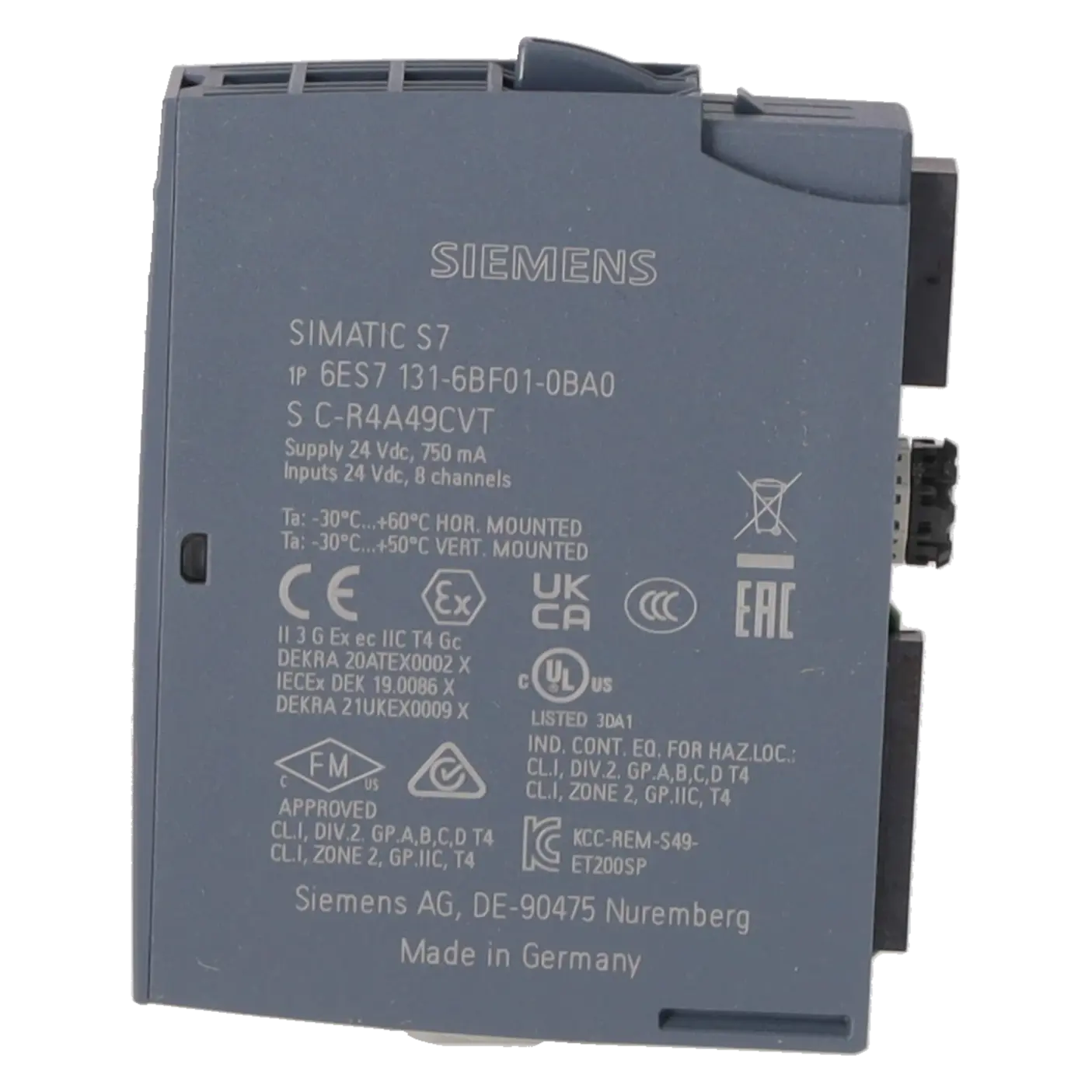

SIEMENS 6ES7131-6BF01-0BA0
- EICHLER-Art.Nr.: K1148804
- EAN: 4047623408598
Produktbeschreibung
SIMATIC ET 200SP, Digitales Eingangsmodul, DI 8x 24VDC Standard, Eingangstyp 3 (IEC 61131), Sink Input, (PNP, P-lesend), Verpackungseinheit: 1 Stück, passend für BU-Typ A0, Farbcode CC01, Eingangsverzögerung 0,05..20ms; Modul-Diagnose für: Kurzschluss Geberversorgung, Drahtbruch, Versorgungsspannung
Leistungen für SIEMENS 6ES7131-6BF01-0BA0
Reparatur
von 118,26 €
bis 212,87 €
Austausch
Gebraucht
Neu
39,75 €
37,76 €
SIEMENS |
6ES7131-6BF01-0BA0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: N | ||
| Nettogewicht pro ME | 0.035 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4047623408598 | ||
| UPC | / | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST76 | ||
| Fabrikategruppe | 4520 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20170915 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-26-04 | |
| eClass | 6.0 | 27-24-26-04 | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | EC001599 | |
Was ist 6ES7131-6BF01-0BA0 und wo wird es eingesetzt
6ES7131-6BF01-0BA0 ist ein SIMATIC ET 200SP Digitaleingabemodul von Siemens mit 8 digitalen 24-V-DC-Eingängen. Das Modul dient dazu, binäre Feldsignale aus der Anlage in die Steuerung zu übernehmen, etwa von Schaltern, Näherungssensoren oder 2-Draht-Sensoren. Es ist als DI 8x24 VDC ST ausgeführt, arbeitet als Sink Input / P-lesend und ist für den Einsatz mit BaseUnit Typ A0 vorgesehen. Typische Anwendungen sind dezentrale ET-200SP-Stationen im Maschinen- und Anlagenbau, in denen zuverlässige Eingangserfassung, kompakte Bauform und saubere Diagnosefunktionen für Instandhaltung und schnellen Modultausch wichtig sind.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Das Modul verarbeitet 24 V DC mit einem zulässigen Spannungsbereich von 19,2 bis 28,8 V. Ein Signal wird als „0“ bei -30 bis +5 V und als „1“ bei +11 bis +30 V erkannt. Die Eingangsverzögerung ist je Kanal von 0,05 bis 20 ms parametrierbar, was Störimpulse unterdrücken und das Signalverhalten an die Anwendung anpassen kann. Das Modul unterstützt 8 Eingänge, benötigt BU-Typ A0, bietet I&M0 bis I&M3, ist ab TIA Portal V14 integrierbar und erlaubt Leitungslängen bis 1.000 m geschirmt bzw. 600 m ungeschirmt. Für Einkauf und Technik sind zudem die kompakte Bauform 15 × 73 × 58 mm und das geringe Gewicht von rund 28 g relevant.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für Betreiber und Beschaffung ist wichtig, dass 6ES7131-6BF01-0BA0 bei Siemens aktuell als PLM PM300: Active Product geführt wird. Das spricht gegen eine aktuelle Abkündigung und erleichtert die planbare Ersatzteilstrategie. Gleichzeitig zeigt die technische Dokumentation, dass es sich um ein klar definiertes Standardmodul der ET 200SP-Familie mit stabilen Engineering-Voraussetzungen und dokumentierten Diagnosefunktionen handelt. Für die genaue Bestellnummer ist in den recherchierten Siemens-Quellen kein verifizierter, vom Hersteller ausdrücklich benannter Nachfolger belegt. Für Bestandsanlagen bleibt deshalb die exakte Artikelnummer bei Austausch, Bevorratung und Risikobewertung besonders wichtig.
EICHLER Leistungen für 6ES7131-6BF01-0BA0
Wenn eine Baugruppe ausfällt oder die Ersatzteilversorgung abgesichert werden muss, sind bei 6ES7131-6BF01-0BA0 mehrere Wege relevant: Reparatur, Austausch, Gebraucht und Neu. Besonders interessant für Instandhaltung und Produktion ist die Reparatur, wenn die bestehende Baugruppe schnell wieder in den Prozess zurückgeführt werden soll. EICHLER nennt für Reparaturen eine Bearbeitungszeit von 2–5 Tagen; enthalten sind technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Für Beschaffung und Entscheider sind Austausch-, Gebraucht- und Neuoptionen sinnvoll, wenn Stillstandskosten niedrig gehalten, Lagerbestände abgesichert oder Altanlagen trotz Life-Cycle-Risiken funktionsfähig gehalten werden müssen. Die Leistungen richten sich an Unternehmen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | DI 8x24 VDC ST |
| HW-Funktionsstand | ab FS02 |
| Firmware-Version | V0.0 |
| ● FW-Update möglich | Nein |
| verwendbare BaseUnits | BU-Typ A0 |
| Farbcode für modulspezifisches Farbkennzeichnungsschild | CC01 |
| Produktfunktion | |
| ● I&M-Daten | Ja; I&M0 bis I&M3 |
| ● taktsynchroner Betrieb | Nein |
| ● geeignet für Betrieb an PROFINET R1 IMs | Ja |
| Engineering mit | |
| ● STEP 7 TIA Portal projektierbar/integriert ab Version | V14 |
| ● STEP 7 projektierbar/integriert ab Version | ab V5.5 SP3 |
| ● PCS 7 projektierbar/integriert ab Version | V8.1 SP1 |
| ● PCS neo projektierbar/integriert ab Version | V3.1 |
| ● PROFIBUS ab GSD-Version/GSD-Revision | je eine GSD-Datei ab Revision 3 und 5 |
| ● PROFINET ab GSD-Version/GSD-Revision | GSDML V2.3 |
| Betriebsart | |
| ● DI | Ja |
| ● Zähler | Nein |
| ● Oversampling | Nein |
| ● MSI | Nein |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Verpolschutz | Ja |
| Eingangsstrom | |
| Stromaufnahme, max. | 50 mA; alle Kanäle aus Geberversorgung gespeist |
| Geberversorgung | |
| Anzahl Ausgänge | 8 |
| Ausgangsspannung, min. | 19,2 V |
| Kurzschluss-Schutz | Ja; je Modul |
| 24 V-Geberversorgung | |
| ● 24 V | Ja |
| ● Kurzschluss-Schutz | Ja |
| ● Ausgangsstrom, max. | 700 mA |
| ● Ausgangsstrom je Kanal, max. | 700 mA |
| ● Ausgangsstrom je Modul, max. | 700 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 1 W; 24 V, 8 Eingänge über Geberversorgung gespeist |
| Adressbereich | |
| Adressraum je Modul | |
| ● Eingänge | 1 byte; + 1 byte für QI-Information |
| Hardware-Ausbau | |
| automatische Kodierung | Ja |
| ● mechanisches Kodierelement | Ja |
| ● Typ des mechanischen Kodierelements | Typ A |
| Auswahl BaseUnit für Anschlussvarianten | |
| ● 1-Leiter-Anschluss | BU-Typ A0 |
| ● 2-Leiter-Anschluss | BU-Typ A0 |
| ● 3-Leiter-Anschluss | BU-Typ A0 mit AUX-Klemmen oder Potenzialverteilermodul |
| ● 4-Leiter-Anschluss | BU-Typ A0 + Potenzialverteilermodul |
| Digitaleingaben | |
| Anzahl der Eingänge | 8 |
| digitale Eingänge parametrierbar | Ja |
| M/P-lesend | P-lesend |
| Eingangskennlinie nach IEC 61131, Typ 3 | Ja |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | -30 ... +5 V |
| ● für Signal "1" | +11 ... +30 V |
| Eingangsstrom | |
| ● für Signal "1", typ. | 2,5 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Standardeingänge | |
| — parametrierbar | Ja; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms (jeweils + leitungslängenabhängige Verzögerung von 30 bis 500 µs) |
| — bei "0" nach "1", min. | 0,05 ms |
| — bei "0" nach "1", max. | 20 ms |
| — bei "1" nach "0", min. | 0,05 ms |
| — bei "1" nach "0", max. | 20 ms |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| ● ungeschirmt, max. | 600 m |
| Geber | |
| Anschließbare Geber | |
| ● 2-Draht-Sensor | Ja |
| — zulässiger Ruhestrom (2-Draht-Sensor), max. | 1,5 mA |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja |
| Alarme | |
| ● Diagnosealarm | Ja |
| Diagnosen | |
| ● Diagnoseinformation auslesbar | Ja |
| ● Überwachung der Versorgungsspannung | Ja |
| — parametrierbar | Ja |
| ● Überwachung der Geberversorgung | Ja; Modulweise, optionale Beschaltung zur Vermeidung einer Leitungsbruch-Diagnose bei einfachen Geberkontakten: 25 kOhm bis 45 kOhm |
| ● Drahtbruch | Ja; modulweise |
| ● Kurzschluss | Ja; modulweise |
| Diagnoseanzeige LED | |
| ● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne PWR-LED |
| ● Kanalstatusanzeige | Ja; grüne LED |
| ● für Kanaldiagnose | Nein |
| ● für Moduldiagnose | Ja; grüne / rote DIAG-LED |
| Potenzialtrennung | |
| Potenzialtrennung Kanäle | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Nein |
| Isolation | |
| Isolation geprüft mit | DC 707 V (Typprüfung) |
| Normen, Zulassungen, Zertifikate | |
| geeignet für Sicherheitsfunktionen | Nein |
| Umwelt-Fußabdruck | |
| ● Umweltproduktdeklaration | Ja |
| Treibhauspotential | |
| — Treibhauspotential, (gesamt) [CO2 eq] | 15,9 kg |
| — Treibhauspotential, (während Herstellung) [CO2 eq] | 3,69 kg |
| — Treibhauspotential, (während Betrieb) [CO2 eq] | 12,7 kg |
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] | -0,495 kg |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● waagerechte Einbaulage, min. | -30 °C; < 0 °C ab FS02 |
| ● waagerechte Einbaulage, max. | 60 °C |
| ● senkrechte Einbaulage, min. | -30 °C; < 0 °C ab FS02 |
| ● senkrechte Einbaulage, max. | 50 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
| Absolute Luftfeuchte | |
| ● Taupunkt, min. | -60 °C; geeignet für Trockenraumanwendungen |
| Maße | |
| Breite | 15 mm |
| Höhe | 73 mm |
| Tiefe | 58 mm |
| Gewichte | |
| Gewicht, ca. | 28 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum meldet meine 6ES7131-6BF01-0BA0 „Kurzschluss“ (1H)? | Siemens ordnet diese Meldung einem Kurzschluss der Geberversorgung nach M zu. Prüfen Sie die Prozessverdrahtung zwischen Sensorversorgung, M und BaseUnit auf Brücken, gequetschte Leitungen oder falsch gesetzte Anschlüsse. Nach Korrektur der Verdrahtung sollte die Moduldiagnose zurückgehen und die DIAG-Anzeige nicht mehr auf einen aktiven Fehler hinweisen. |
| Warum meldet das ET-200SP-Modul „Drahtbruch“ (6H)? | Diese Meldung entsteht laut Siemens typischerweise bei zu hochohmiger Geberbeschaltung, bei einer unterbrochenen Leitung zwischen Modul und Sensor oder bei einem offenen, nicht beschalteten Kanal. Stellen Sie die Leitungsverbindung wieder her, prüfen Sie den Sensor und die Klemmen, passen Sie die Verdrahtung an oder verwenden Sie bei einfachen Geberkontakten einen Widerstand von 25 kOhm bis 45 kOhm, um unerwünschte Drahtbruchdiagnosen zu vermeiden. Bleibt ein Kanal bewusst unbenutzt, kann die Diagnose dafür deaktiviert werden. |
| Warum erscheint bei 6ES7131-6BF01-0BA0 „Parametrierfehler“ (10H)? | Siemens beschreibt diesen Fehler so, dass das Modul die Kanalparameter nicht verwerten kann oder die Parametrierung fehlerhaft ist. Vergleichen Sie deshalb die Hardwarekonfiguration in STEP 7 bzw. TIA Portal mit dem real eingesetzten Modul, prüfen Sie die Kanalparameter und laden Sie die korrigierte Konfiguration erneut in die Station. Auch ein Abgleich von Modultyp und tatsächlicher Bestellnummer ist sinnvoll. |
| Warum meldet das Modul „Versorgungsspannung fehlt“ (11H)? | Diese Diagnose bedeutet, dass L+ fehlt oder zu niedrig ist. Messen Sie die Versorgung direkt an der BaseUnit, prüfen Sie den eingesetzten BU-Typ A0 und kontrollieren Sie, ob die Versorgung im zulässigen Bereich von 19,2 bis 28,8 V DC liegt. Ist zusätzlich die PWR-LED aus, bestätigt das den fehlenden Versorgungseingang am Modul. |
Für welche BaseUnit ist 6ES7131-6BF01-0BA0 geeignet?
Das Modul ist für BU-Typ A0 ausgelegt. Siemens nennt dafür 1-Leiter- und 2-Leiter-Anschluss direkt mit BU-Typ A0, 3-Leiter-Anschluss mit BU-Typ A0 plus AUX-Klemmen oder Potenzialverteilermodul sowie 4-Leiter-Anschluss mit BU-Typ A0 plus Potenzialverteilermodul. Für Beschaffung und Instandhaltung ist das wichtig, weil bei Ersatz oder Lagerhaltung nicht nur das Elektronikmodul, sondern auch die passende BaseUnit-Struktur berücksichtigt werden muss.
Ab welcher Softwareversion kann ich das Modul projektieren?
Die Projektierung ist laut Siemens ab STEP 7 TIA Portal V14 möglich. Zusätzlich wird STEP 7 ab V5.5 SP3 genannt, ebenso PCS 7 ab V8.1 SP1. Für PROFINET ist GSDML V2.3 relevant. Das ist vor allem bei Retrofit-Projekten und älteren Engineering-Umgebungen wichtig, weil sich damit schnell prüfen lässt, ob die vorhandene Software das Modul ohne unnötige Verzögerung unterstützt.
Welche Sensoren und Signale kann ich an 6ES7131-6BF01-0BA0 anschließen?
Das Modul ist für 24-V-DC-Digitalsignale ausgelegt und unterstützt Schalter sowie 2-Draht-Sensoren nach IEC 61131, Typ 1 und 3. Als logische „0“ gelten Spannungen von -30 bis +5 V, als „1“ Spannungen von +11 bis +30 V. Für 2-Draht-Sensoren ist ein zulässiger Ruhestrom von maximal 1,5 mA angegeben. Damit lässt sich vor der Beschaffung prüfen, ob vorhandene Feldsensorik elektrisch sauber zum Modul passt.
Was bedeutet die Eingangsverzögerung von 0,05 bis 20 ms in der Praxis?
Die parametrierbare Eingangsverzögerung dient dazu, Störimpulse oder Prellen zu unterdrücken und nur stabile Signaländerungen sicher zu erfassen. Siemens gibt die Werte 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms je Kanal an. Für schnelle Signale wählt man eher kleine Werte, für störbehaftete Umgebungen oder prellende Kontakte größere Werte. Das hilft, Fehlschaltungen zu reduzieren und die Diagnosequalität in realen Anlagen zu verbessern.

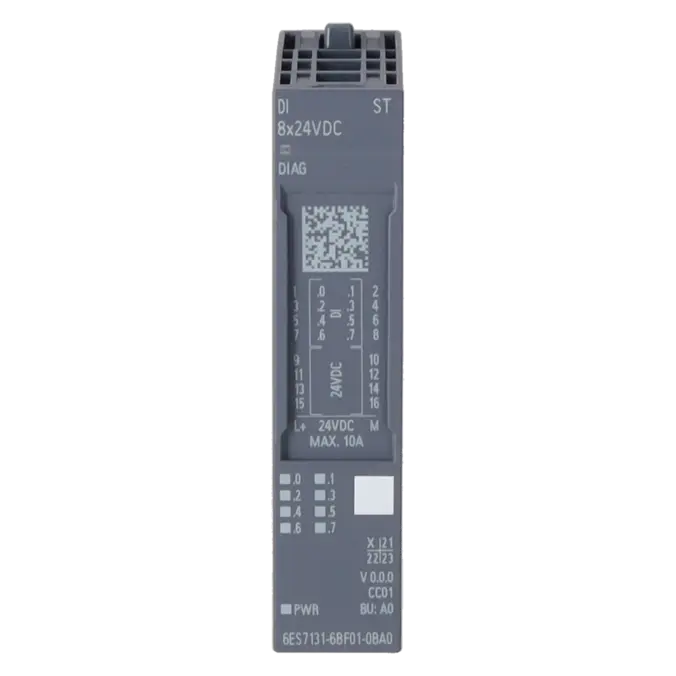

Woran erkenne ich den Status direkt am Modul?
Am Modul sind DIAG, Kanalstatus und PWR über LEDs sichtbar. Die PWR-LED zeigt an, ob L+ vorhanden ist. Die Kanalstatus-LEDs zeigen pro Eingang das Prozesssignal 0 oder 1. Die DIAG-LED signalisiert unter anderem, ob das Modul parametriert ist oder eine Moduldiagnose anliegt. Das ist für die Fehlersuche vor Ort praktisch, weil sich Spannungs- und Diagnosezustände ohne sofortigen Blick in das Engineering-System eingrenzen lassen.
Ist 6ES7131-6BF01-0BA0 noch aktiv oder bereits obsolet?
Nach aktuellem Siemens-Stand wird die Artikelnummer als PM300: Active Product geführt. Für Betreiber bedeutet das eine deutlich bessere Planbarkeit bei Ersatzteilversorgung und Lagerstrategie als bei bereits abgekündigten Komponenten. Ein verifizierter, vom Hersteller explizit benannter Nachfolger ist für genau diese Bestellnummer in den recherchierten Siemens-Quellen nicht belegt. Für Bestandsanlagen bleibt deshalb die exakte Materialnummer bei Anfrage, Reparatur und Austausch besonders wichtig.
Was ist bei Ausfall wirtschaftlich sinnvoll: Reparatur, Austausch oder Ersatzbeschaffung?
Bei kurzfristigem Ausfall ist Reparatur sinnvoll, wenn die vorhandene Baugruppe schnell und mit dokumentierter Prüfung wieder in Betrieb gehen soll. EICHLER nennt dafür 2–5 Tage sowie technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie. Austausch, Gebraucht oder Neu sind passend, wenn eine sofortige Ersatzstrategie gebraucht wird oder der interne Lagerbestand abgesichert werden soll. So lassen sich Stillstände und Beschaffungsrisiken je nach Situation unterschiedlich abfangen.
