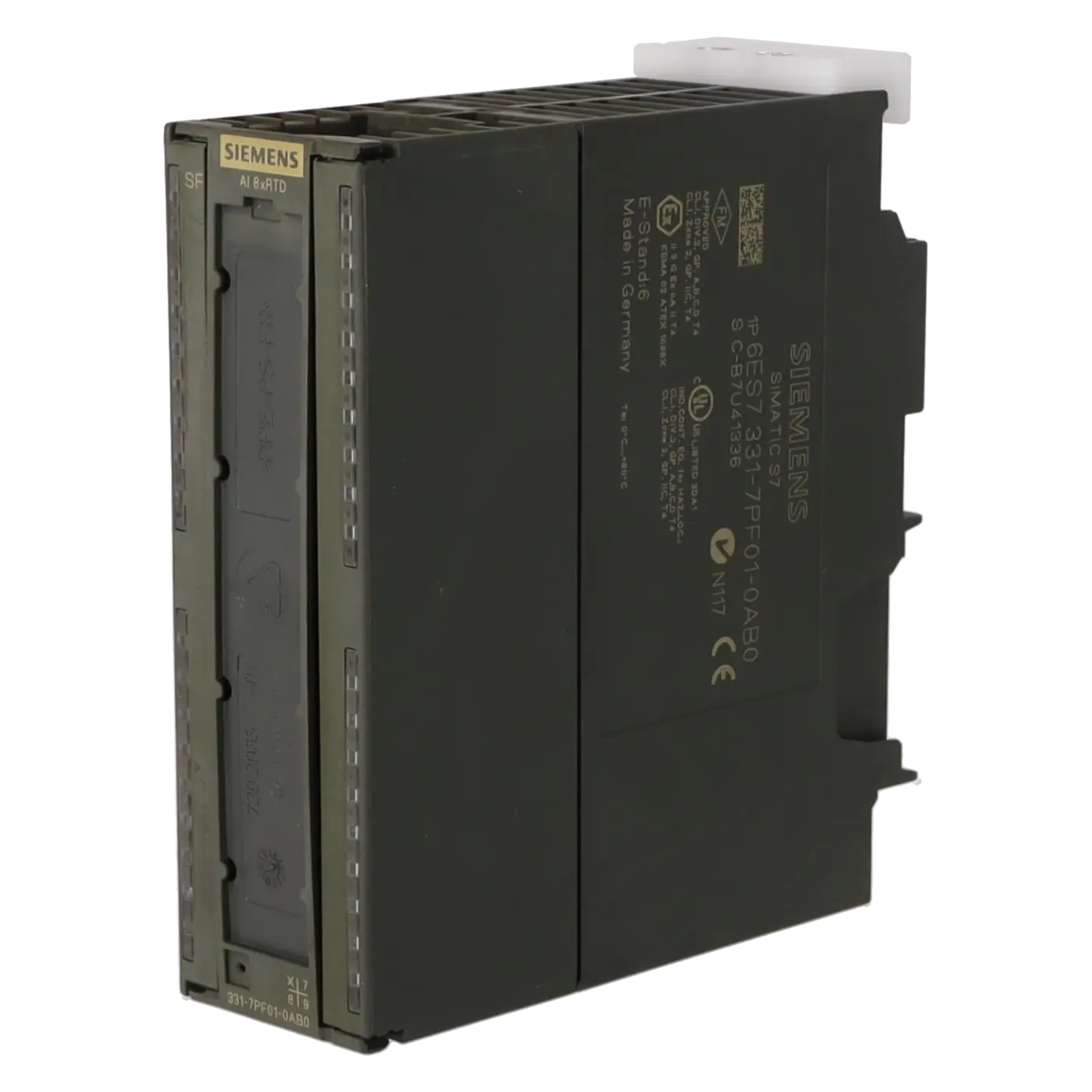

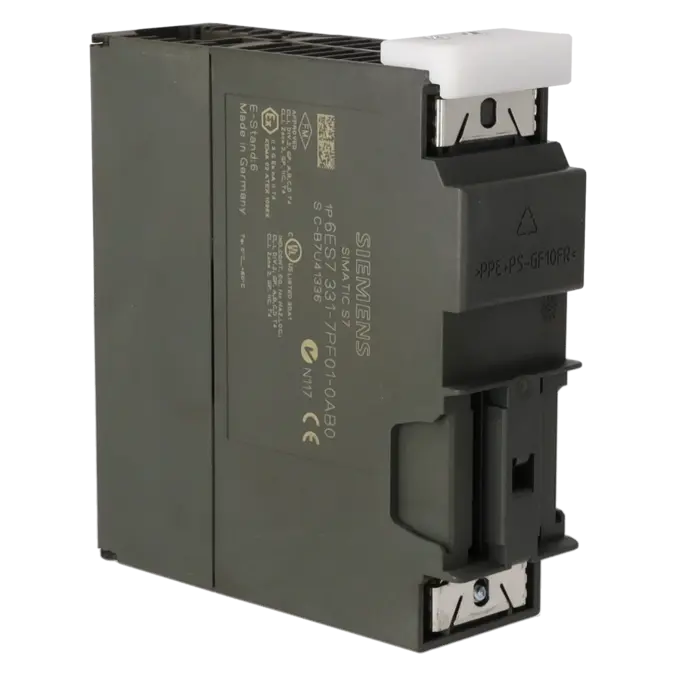

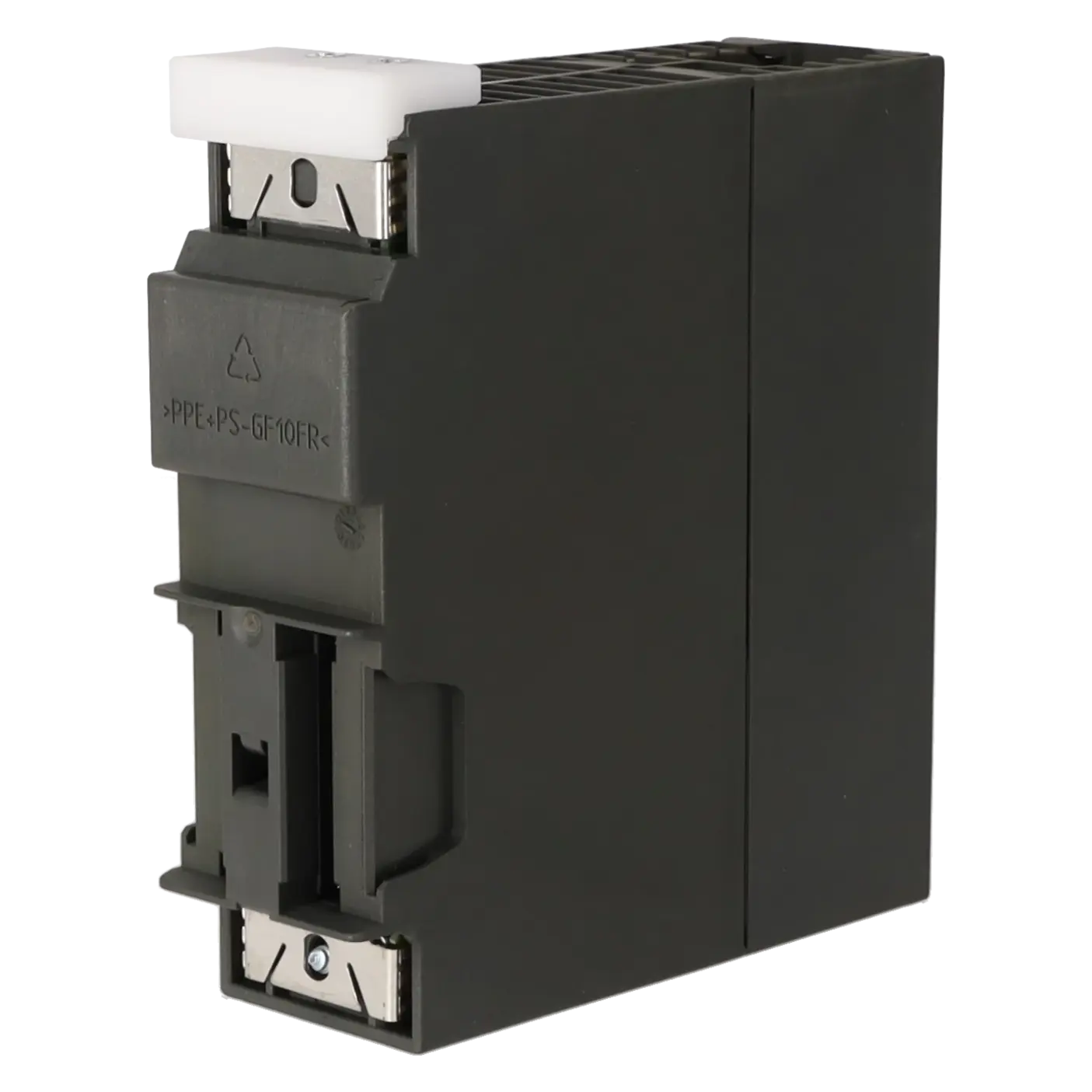

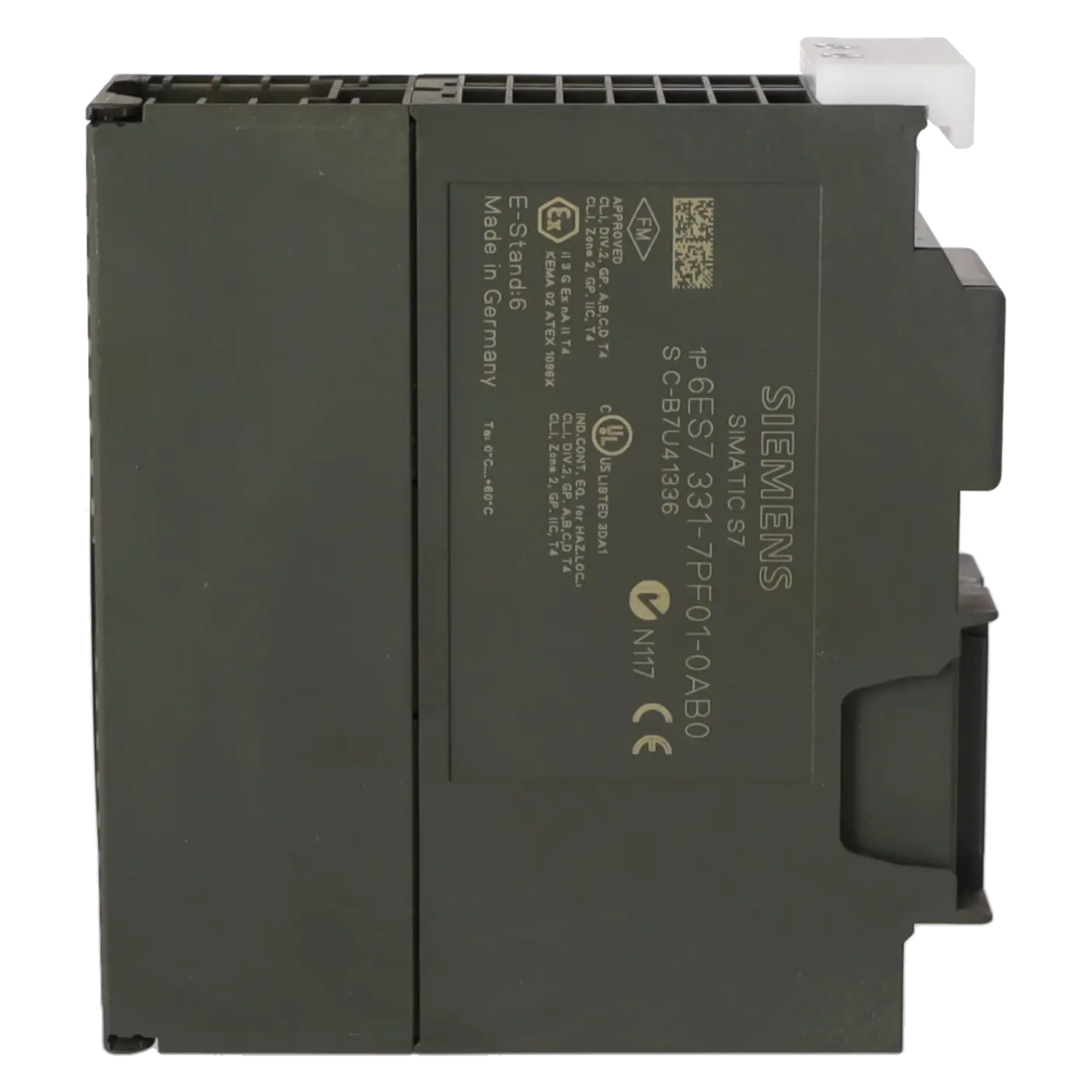

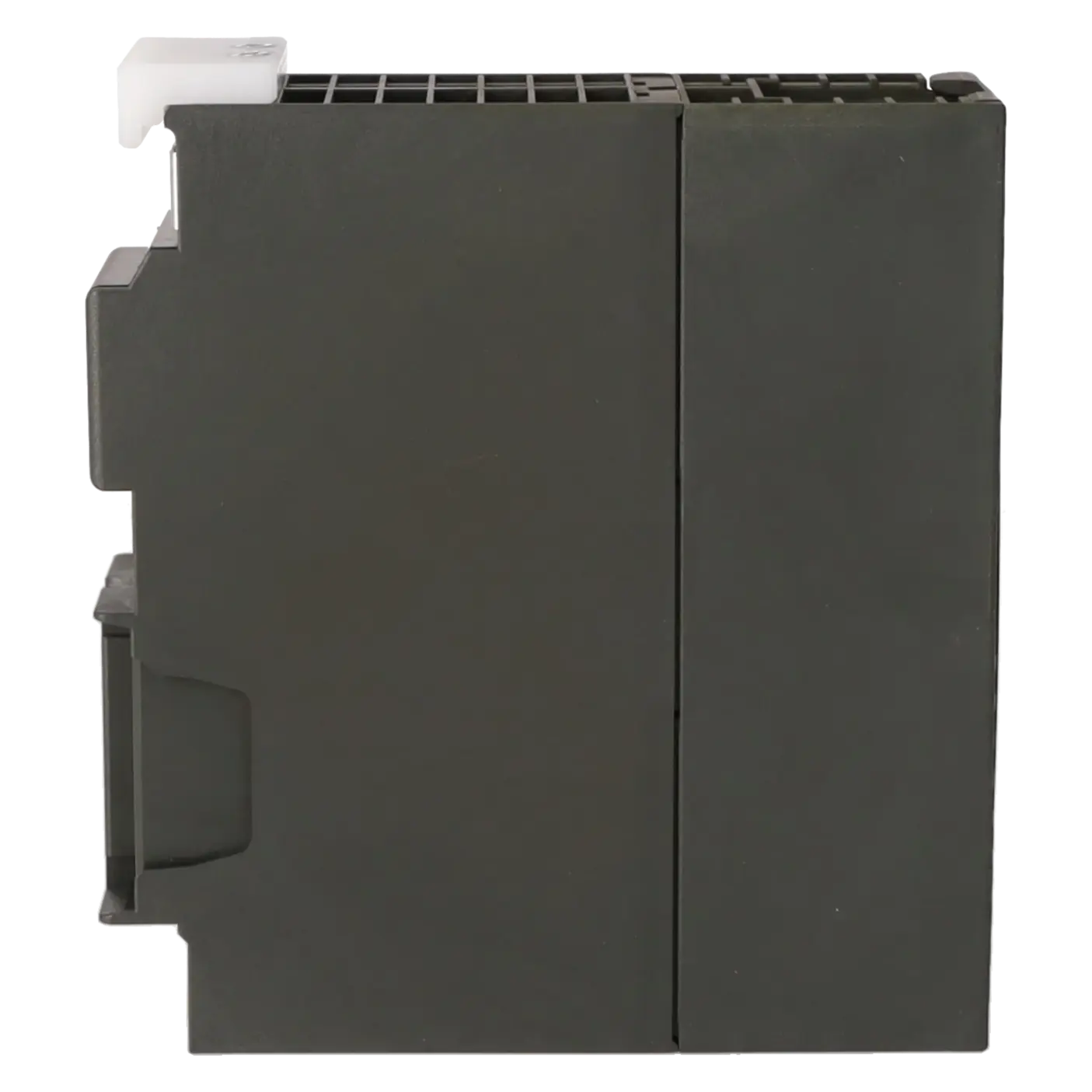

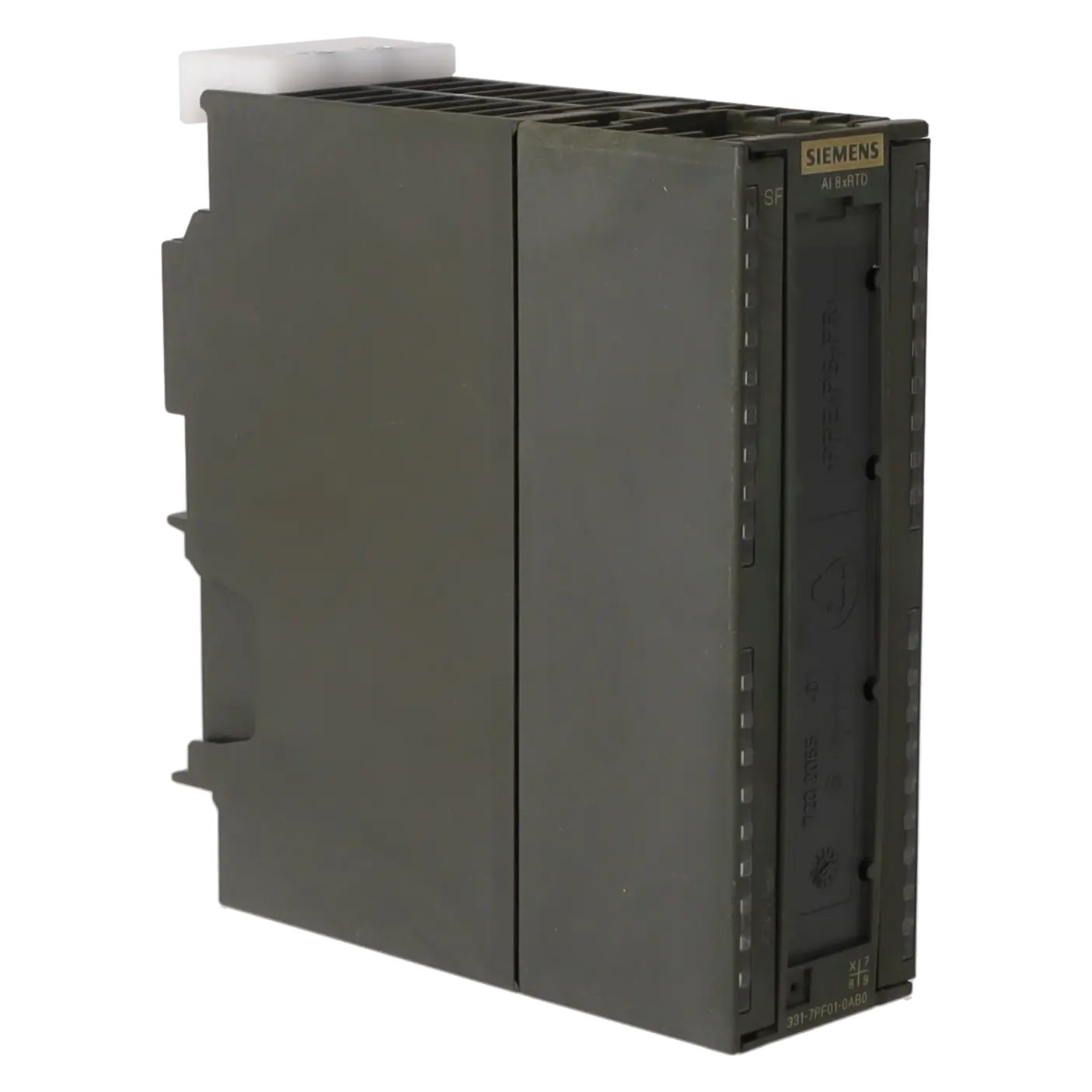

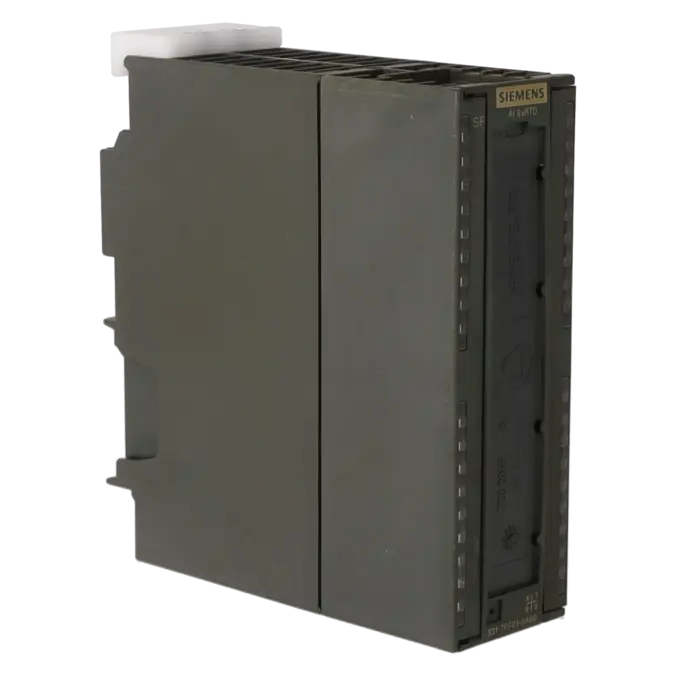

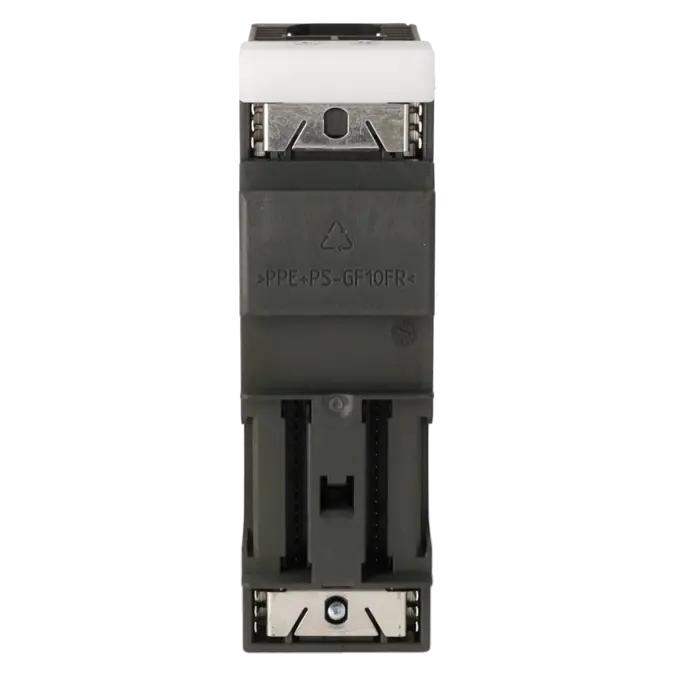

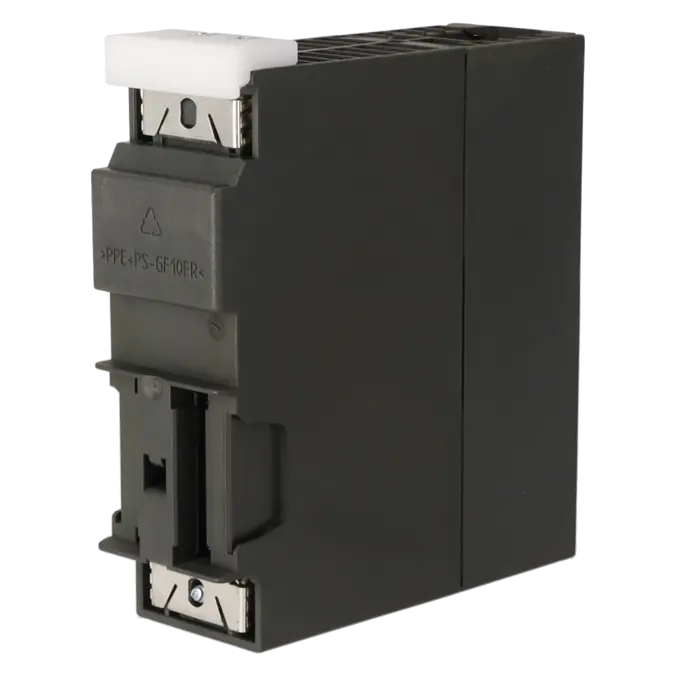

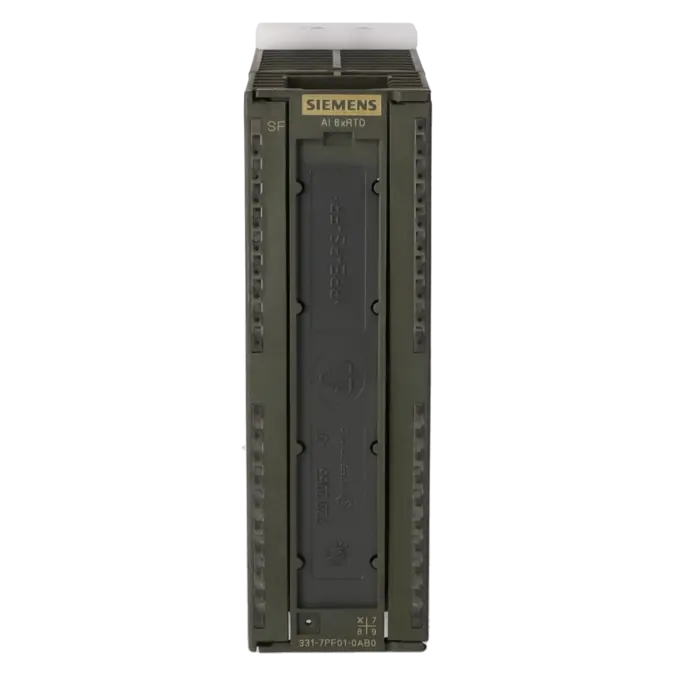

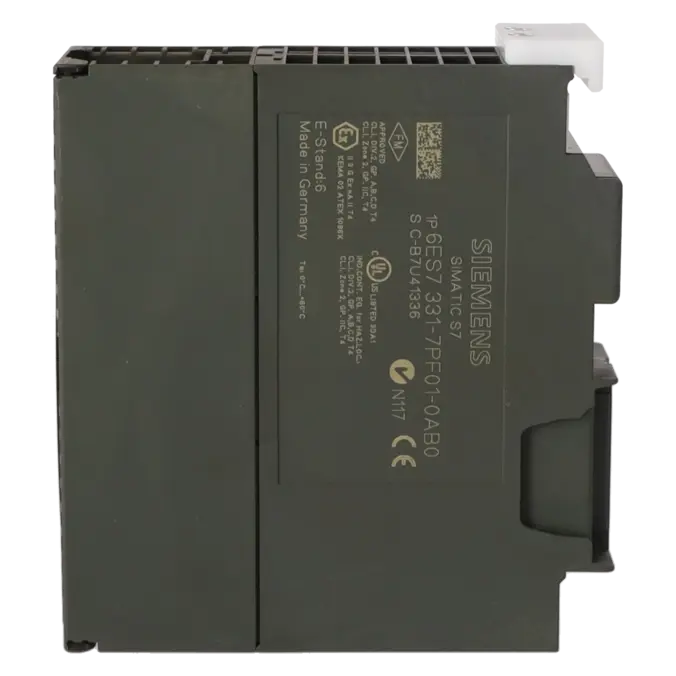

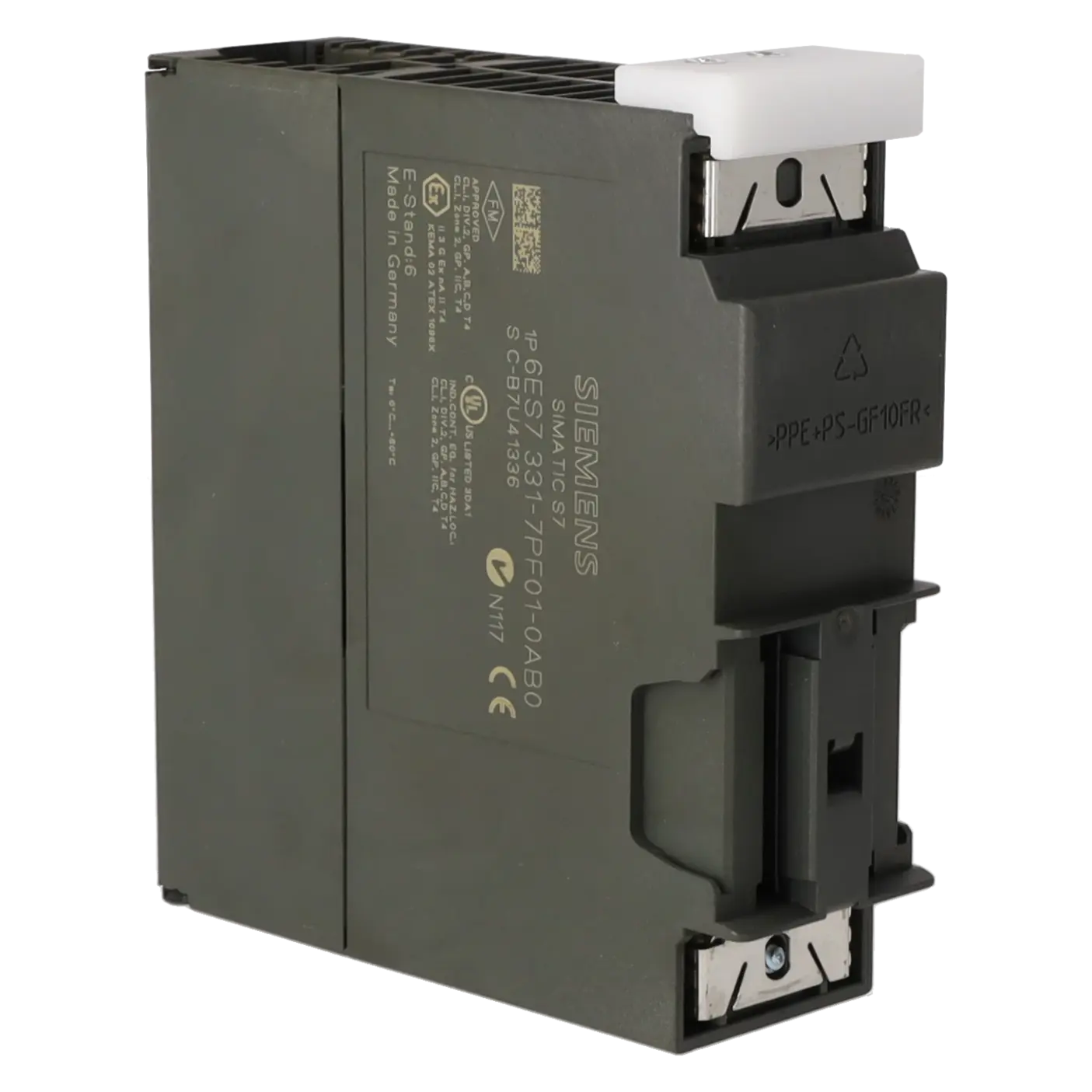

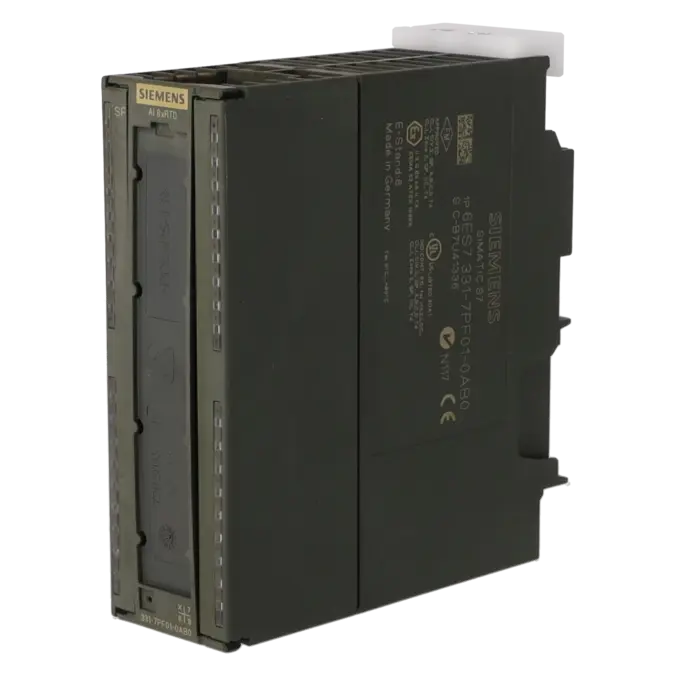

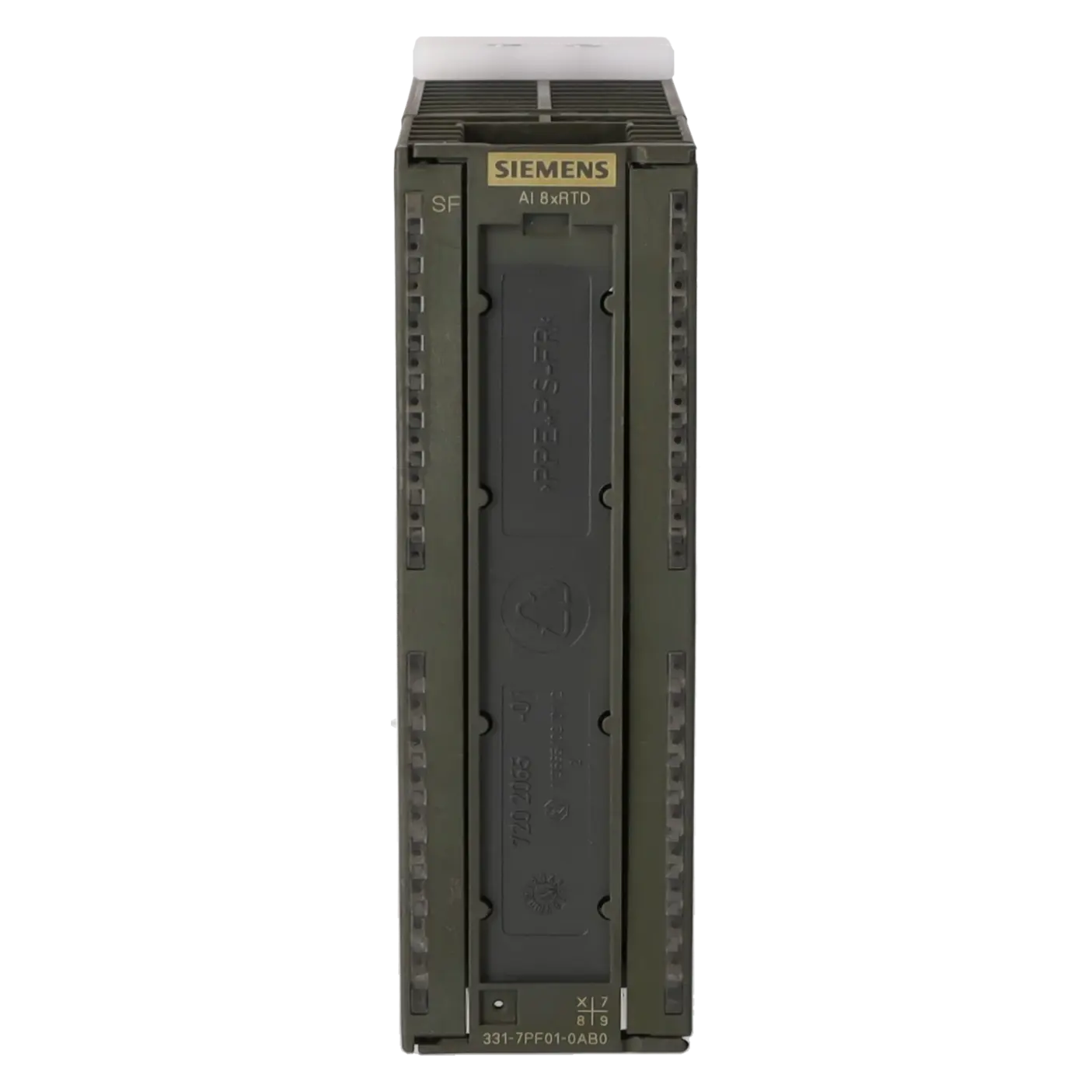

6ES7331-7PF01-0AB0
-
SIEMENS | Baugruppen | Sonderaktion
- EICHLER-Art.Nr.: K0139375
- EAN: 4025515071549
- UPC: 662643177916
SIMATIC S7-300, ANALOGEINGABE SM 331, POT.GETR., 2/3/4-DRAHT, 8AE, WIDERSTAND, PT100/200/1000 NI100/120/200/500/1000, CU10, KENNLINIEN NACH GOST 16 (INTERN 24) BIT, 50MS, 1X 40-POLIG
- EICHLER-Art.Nr.: K0139375
- EAN: 4025515071549
- UPC: 662643177916
SIMATIC S7-300, ANALOGEINGABE SM 331, POT.GETR., 2/3/4-DRAHT, 8AE, WIDERSTAND, PT100/200/1000 NI100/120/200/500/1000, CU10, KENNLINIEN NACH GOST 16 (INTERN 24) BIT, 50MS, 1X 40-POLIG
von 218,40 €
bis 1.341,60 €
1.120,88 €
840,66 €
1.245,43 €
934,07 €
1.383,80 €
1.037,85 €
SIEMENS |
6ES7331-7PF01-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.327 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515071549 | ||
| UPC | 662643177916 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4561 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20080331 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-05 | |
| eClass | 5.1 | 27-24-22-01 | |
| eClass | 6.0 | 27-24-22-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001420 | |
| ETIM | 5 | EC001420 | |
Was ist die 6ES7331-7PF01-0AB0 (SM 331)?
Die 6ES7331-7PF01-0AB0 ist ein S7-300 SM 331 Analog-Eingangsmodul für Temperatur- und Widerstandsmessungen in Bestandsanlagen. Mit 8 isolierten Eingängen und RTD-Support eignet sich das Modul ideal, wenn Sensorik zuverlässig weiterbetrieben und Stillstand durch schnellen Ersatz, Austausch oder Service minimiert werden soll.
Technische Kerndaten auf einen Blick
Das Modul arbeitet mit 24 V DC (Lastspannung L+) und besitzt Verpolschutz; der Eingangsstrom aus L+ liegt max. bei 240 mA (ohne Last). Mechanisch wird ein 40-poliger Anschluss verwendet – relevant für schnelle 1:1-Ersetzung im Schaltschrank.
Welche Messarten unterstützt das Modul? (RTD/Widerstand)
Unterstützt werden RTD-/Widerstands-Messungen wie Pt100/200/1000 sowie weitere Widerstandssensoren (z. B. Ni-Typen). Damit ist das Modul passend für typische Prozess- und Maschinenanwendungen, in denen Temperaturfühler über 2-/3-/4-Leiter angeschlossen sind.
Verdrahtung: 2-/3-/4-Leiter richtig anschließen
Die korrekte Verdrahtung ist entscheidend: Siemens weist darauf hin, dass falsche 3-Leiter-Verdrahtung zu unvorhersehbarem Verhalten führen kann. Das ist ein starkes Argument für geprüfte Hardware und saubere Inbetriebnahme-Checks.
Projektierung & Parameter: STEP 7 / Kanalgruppen
Das Modul wird in Kanalgruppen parametriert (z. B. Messart/Diagnose pro Gruppe). Für Diagnose-Interrupts gilt: Diagnosen müssen in der Konfiguration sauber aktiviert werden, damit Störungen gezielt gemeldet und im Programm ausgewertet werden können.
Reparatur: Leistungsumfang, Durchlaufzeit, Garantie
Auf eurer Seite sind klare Service-Parameter genannt: Reparatur 2–5 Tage inkl. technischer Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie.
Austausch statt Reparatur: Wann lohnt sich das?
Wenn Ausfallzeit teuer ist, ist der Austausch häufig der schnellste Weg zurück in die Produktion: auf der Seite ist Austausch 1–3 Tage ausgewiesen. Zusätzlich sind auch Gebraucht und Neu mit 1–3 Tagen gelistet – hilfreich für Budget- und Verfügbarkeitsplanung.
EOP (End of Product): Ersatzteilstrategie für Bestandsanlagen
Mit EOP: 2025-10-01 steigt der Wert von Service- und Ersatzteilstrategien. Kurze Liefer-/Austauschzeiten plus geprüfte Baugruppen reduzieren das Risiko, dass ein einzelnes Modul zum Engpass für die Anlagenverfügbarkeit wird.
Identifikation & Bestellung: EAN/UPC & EICHLER-Art.-Nr.
Für Einkauf und Instandhaltung sind eindeutige IDs verfügbar: EICHLER-Art.-Nr. K0139375, EAN 4025515071549, UPC 662643177916.
| Versorgungsspannung | |
|---|---|
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V |
| ● Verpolschutz | Ja |
| Eingangsstrom | |
| aus Lastspannung L+ (ohne Last), max. | 240 mA |
| aus Rückwandbus DC 5 V, max. | 100 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 4,6 W |
| Analogeingaben | |
| Anzahl Analogeingänge | 8 |
| ● bei Widerstandsmessung | 8 |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. | 75 V; 35 V dauerhaft; 75 V für max. 1 s (Tastverhältnis 1:20) |
| Eingangsbereiche | |
| ● Spannung | Nein |
| ● Strom | Nein |
| ● Thermoelement | Nein |
| ● Widerstandsthermometer | Ja |
| ● Widerstand | Ja |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● 0 bis +10 V | Nein |
| ● 1 V bis 5 V | Nein |
| ● 1 V bis 10 V | Nein |
| ● -1 V bis +1 V | Nein |
| ● -10 V bis +10 V | Nein |
| ● -2,5 V bis +2,5 V | Nein |
| ● -250 mV bis +250 mV | Nein |
| ● -5 V bis +5 V | Nein |
| ● -50 mV bis +50 mV | Nein |
| ● -500 mV bis +500 mV | Nein |
| ● -80 mV bis +80 mV | Nein |
| Eingangsbereiche (Nennwerte), Ströme | |
| ● 0 bis 20 mA | Nein |
| ● -10 mA bis +10 mA | Nein |
| ● -20 mA bis +20 mA | Nein |
| ● -3,2 mA bis +3,2 mA | Nein |
| ● 4 mA bis 20 mA | Nein |
| Eingangsbereiche (Nennwerte), Thermoelemente | |
| ● Typ B | Nein |
| ● Typ C | Nein |
| ● Typ E | Nein |
| ● Typ J | Nein |
| ● Typ K | Nein |
| ● Typ L | Nein |
| ● Typ N | Nein |
| ● Typ R | Nein |
| ● Typ S | Nein |
| ● Typ T | Nein |
| ● Typ U | Nein |
| ● Typ TXK/TXK(L) nach GOST | Nein |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer | |
| ● Cu 10 | Ja |
| ● Ni 100 | Ja |
| ● Ni 1000 | Ja |
| ● LG-Ni 1000 | Ja |
| ● Ni 120 | Ja |
| ● Ni 200 | Ja |
| ● Ni 500 | Ja |
| ● Pt 100 | Ja |
| ● Pt 1000 | Ja |
| ● Pt 200 | Ja |
| ● Pt 500 | Ja |
| Eingangsbereiche (Nennwerte), Widerstände | |
| ● 0 bis 150 Ohm | Ja |
| ● 0 bis 300 Ohm | Ja |
| ● 0 bis 600 Ohm | Ja |
| Kennlinienlinearisierung | |
| ● parametrierbar | Ja |
| — für Widerstandsthermometer | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10; (Standard / Klima) |
| Leitungslänge | |
| ● geschirmt, max. | 200 m |
| Analogwertbildung für die Eingänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 16 bit; Zweierkomplement |
| ● Integrationszeit parametrierbar | Ja |
| ● Grundwandlungszeit (ms) | bis 4 Kanäle: 10 ms je Baugruppe, ab 5 Kanäle: 190 ms je Baugruppe, 8 Kanäle: 80 ms |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 400 / 60 / 50 Hz |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Widerstandsmessung mit Zweileiter-Anschluss | Ja; ohne Widerstandskorrektur |
| ● für Widerstandsmessung mit Dreileiter-Anschluss | Ja |
| ● für Widerstandsmessung mit Vierleiter-Anschluss | Ja |
| Fehler/Genauigkeiten | |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,1 % |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) | ±1 K |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,05 % |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) | ±0,5 K |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja; parametrierbar |
| Alarme | |
| ● Diagnosealarm | Ja; parametrierbar je Gruppe |
| ● Grenzwertalarm | Ja; parametrierbar |
| ● Prozessalarm | Ja; parametrierbar, Kanäle 0 bis 7 |
| Diagnosen | |
| ● Diagnoseinformation auslesbar | Ja |
| Diagnoseanzeige LED | |
| ● Sammelfehler SF (rot) | Ja |
| Potenzialtrennung | |
| Potenzialtrennung Analogeingaben | |
| ● zwischen den Kanälen | Ja |
| ● zwischen den Kanälen, in Gruppen zu | 2 |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja |
| Isolation | |
| Isolation geprüft mit | DC 500 V |
| Anschlusstechnik | |
| erforderlicher Frontstecker | 40-polig |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 120 mm |
| Gewichte | |
| Gewicht, ca. | 272 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet die SF-LED am SM331 (rot) und die Temperaturen werden nicht gelesen? | Typische Ursachen sind Verdrahtungsfehler, unterbrochene Sensorleitungen (Wire-Break) oder Parametrierung/Diagnose, die nicht zur Messart passt. Vorgehen: Verdrahtung (v. a. 3-Leiter) prüfen, Diagnosepuffer auslesen und Kanal-/Gruppenparameter in STEP 7 abgleichen. |
| Wie erkennt man Drahtbruch (Wire Break) bei S7-300 Analogmodulen? | Wenn Diagnoseinterrupts nicht aktiv sind, kann die SF-LED der einzige sichtbare Hinweis sein; die Diagnosebytes müssen dann im Programm ausgewertet werden. Mit aktivierter Drahtbruch-Prüfung melden Module Drahtbruch typischerweise über Diagnose (z. B. bei Unterlaufgrenze). |
| Was bedeuten Unterlauf/Überlauf (under range / over range) bei Analogeingängen? | Unterlauf/Überlauf weist häufig auf ein Signalproblem am Kanal hin (z. B. Leitungsunterbrechung, falscher Sensortyp, falscher Messbereich). Bei vielen Setups entspricht „Underflow“ in der Praxis oft einem Drahtbruch-Szenario. |
| Warum ist korrekte 3-Leiter-Verdrahtung so wichtig? | Siemens weist explizit darauf hin, dass eine falsche 3-Leiter-Verdrahtung zu unvorhersehbarem Modulverhalten führen kann. Deshalb: Klemmenbelegung strikt nach Vorgabe, Abschirmung/Leitungsführung prüfen und danach erst parametrieren. |
| Diagnose-Interrupts kommen nicht an – obwohl ein Fehler vorliegt. Woran liegt das? | Bei S7-300 gilt: Um Diagnoseinterrupts nutzen zu können, müssen Diagnosen in der Konfiguration korrekt aktiviert werden (Schrittfolge in STEP 7 / Datenrecords). Prüfen: HW-Konfig, Diagnose aktiv, OBs/Alarme im Programm. |
| Wann lohnt sich Austausch statt langer Fehlersuche? | Wenn SF-Fehler wiederkehrt, Messwerte sporadisch ausfallen oder Inbetriebnahmezeit kritisch ist, reduziert ein geprüfter Austausch (1–3 Tage) das Stillstandsrisiko oft stärker als wiederholte Verdrahtungs-/Parameter-Iterationen. |
Welche Aufgabe hat die 6ES7331-7PF01-0AB0 in der Anlage?
Sie erfasst Temperatur-/Widerstandssignale (RTD) über 8 isolierte Analog-Eingänge – ideal für Bestandsanlagen mit Pt100-Sensorik.
Welche Sensoren und Anschlussarten werden unterstützt?
Unterstützt werden u. a. Pt100/200/1000 und Ni-Sensoren sowie 2-/3-/4-Leiter-Anschluss – passend für gängige Temperaturfühler-Installationen.
Warum ist „isoliert“ ein Vorteil?
Die galvanische Trennung hilft, Störeinflüsse zu reduzieren und Messsignale stabil zu halten – besonders wichtig bei langen Leitungen und industrieller Umgebung.
Reparatur oder Austausch – was minimiert Stillstand am stärksten?
Bei akuter Störung ist Austausch (1–3 Tage) meist der schnellste Weg. Reparatur (2–5 Tage) ist attraktiv, wenn die Baugruppe erhalten werden soll – inkl. Funktionsprüfung und mindestens 24 Monate Garantie.
Ist das Modul abgekündigt (EOP) – und was bedeutet das?
Ja, auf der Seite ist EOP: 2025-10-01 genannt. Gerade dann sind geprüfte Ersatzmodule, Austausch und Reparatur die pragmatischen Optionen, um Bestandsanlagen weiter zu betreiben.
