SIEMENS 6ES7331-7PE10-0AB0

Was ist 6ES7331-7PE10-0AB0 und wo wird es eingesetzt

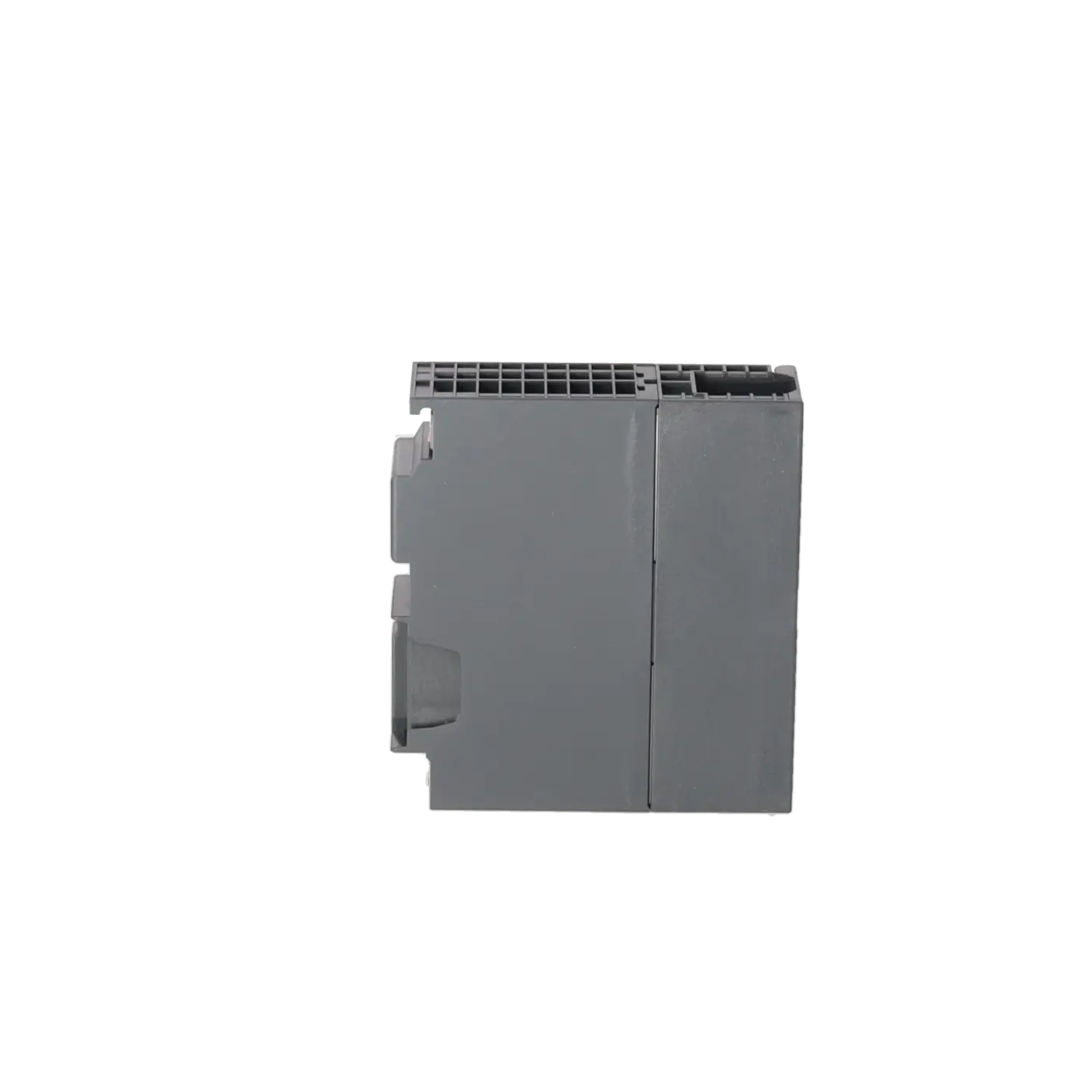

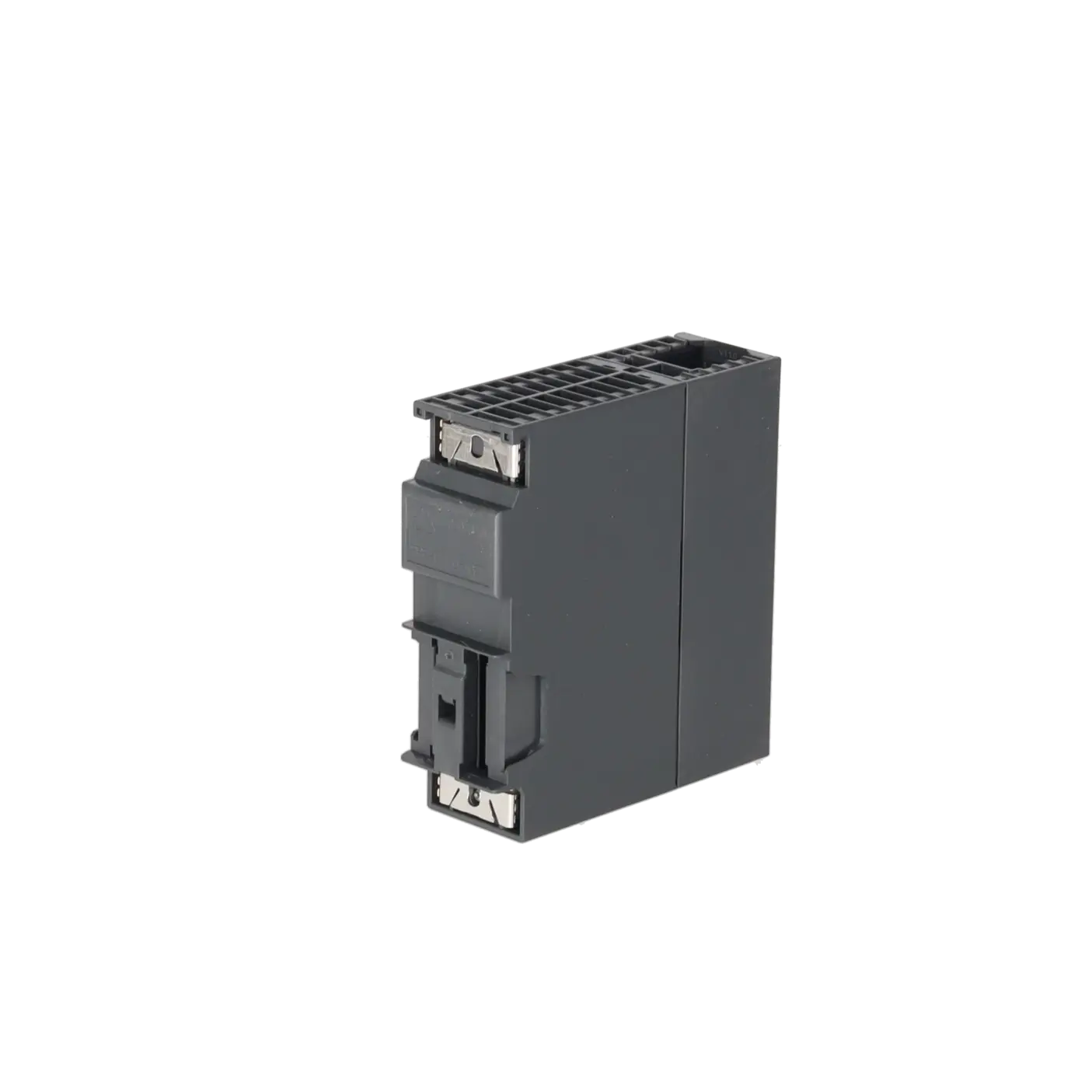

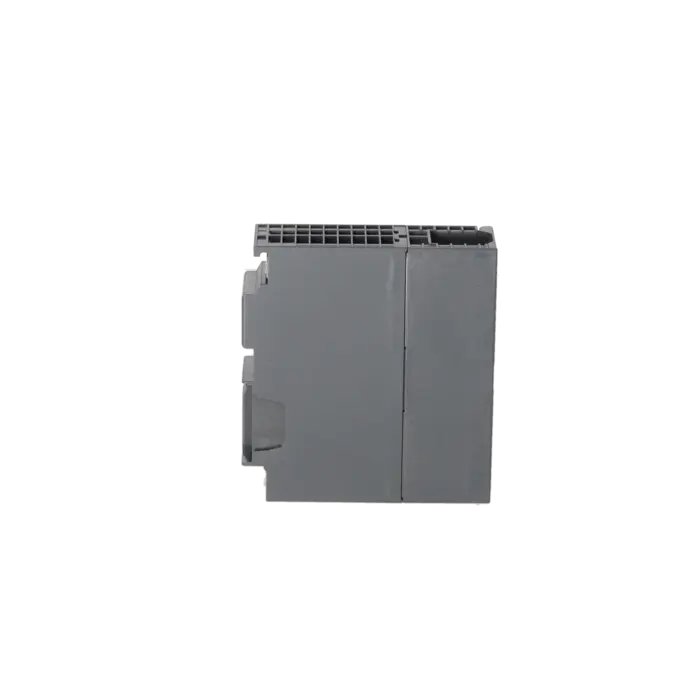

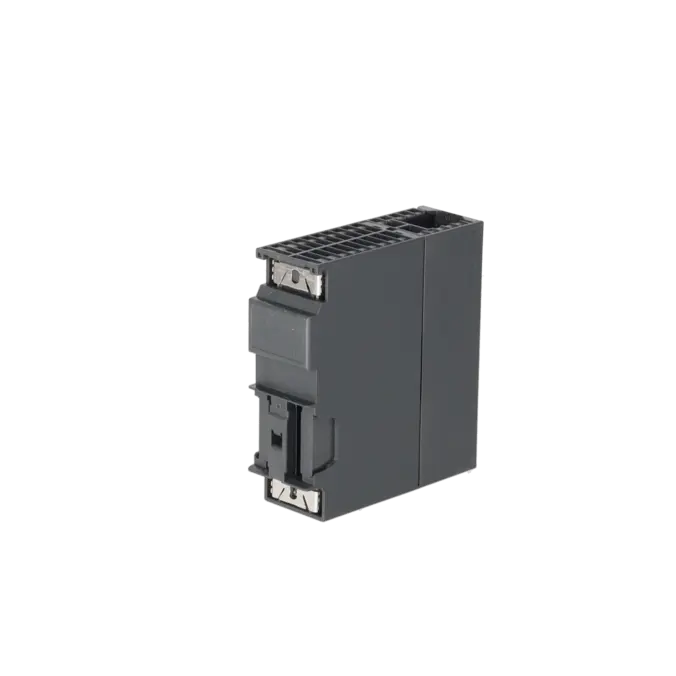

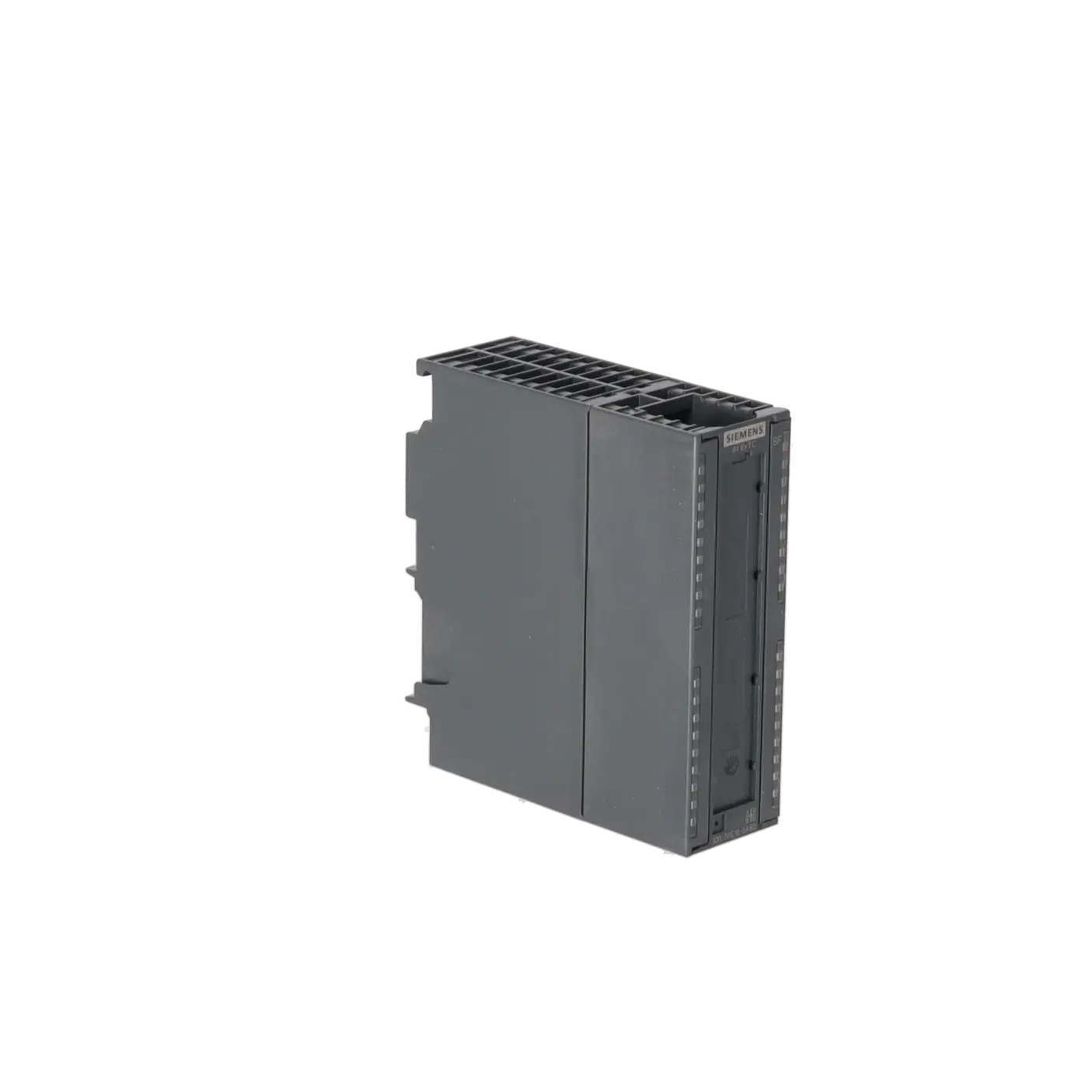

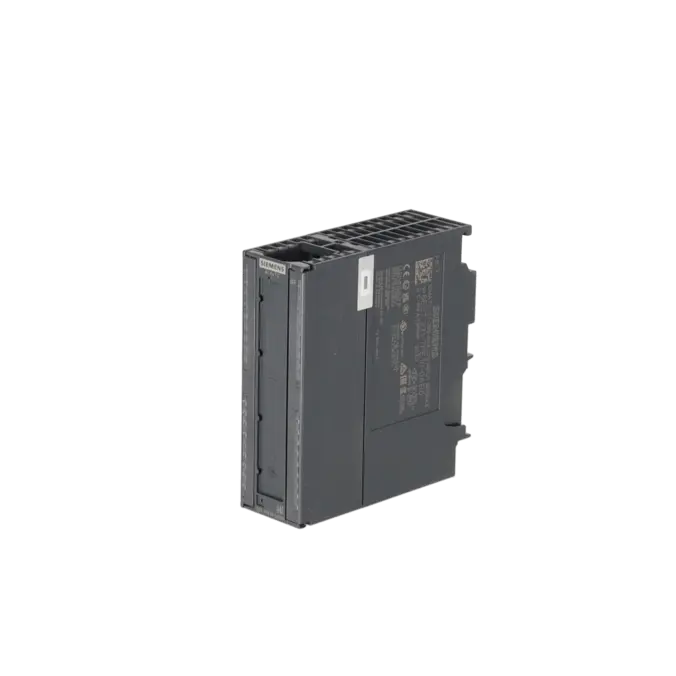

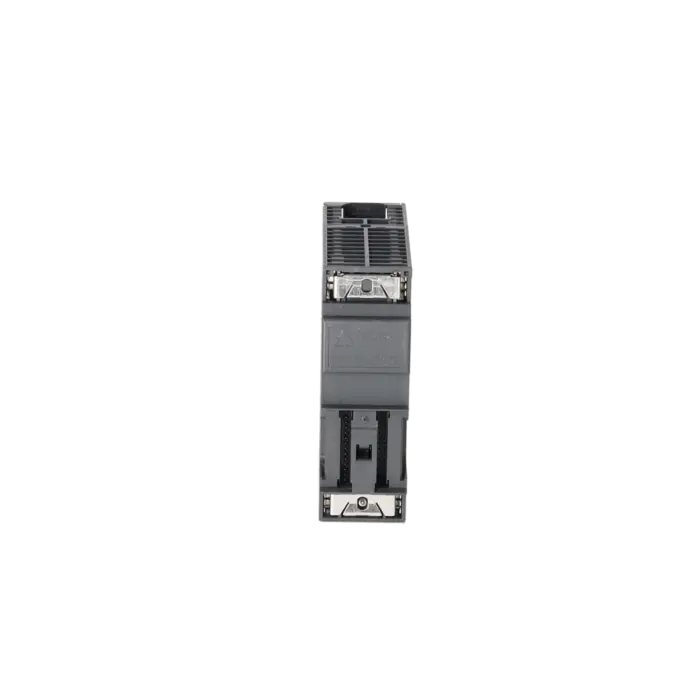

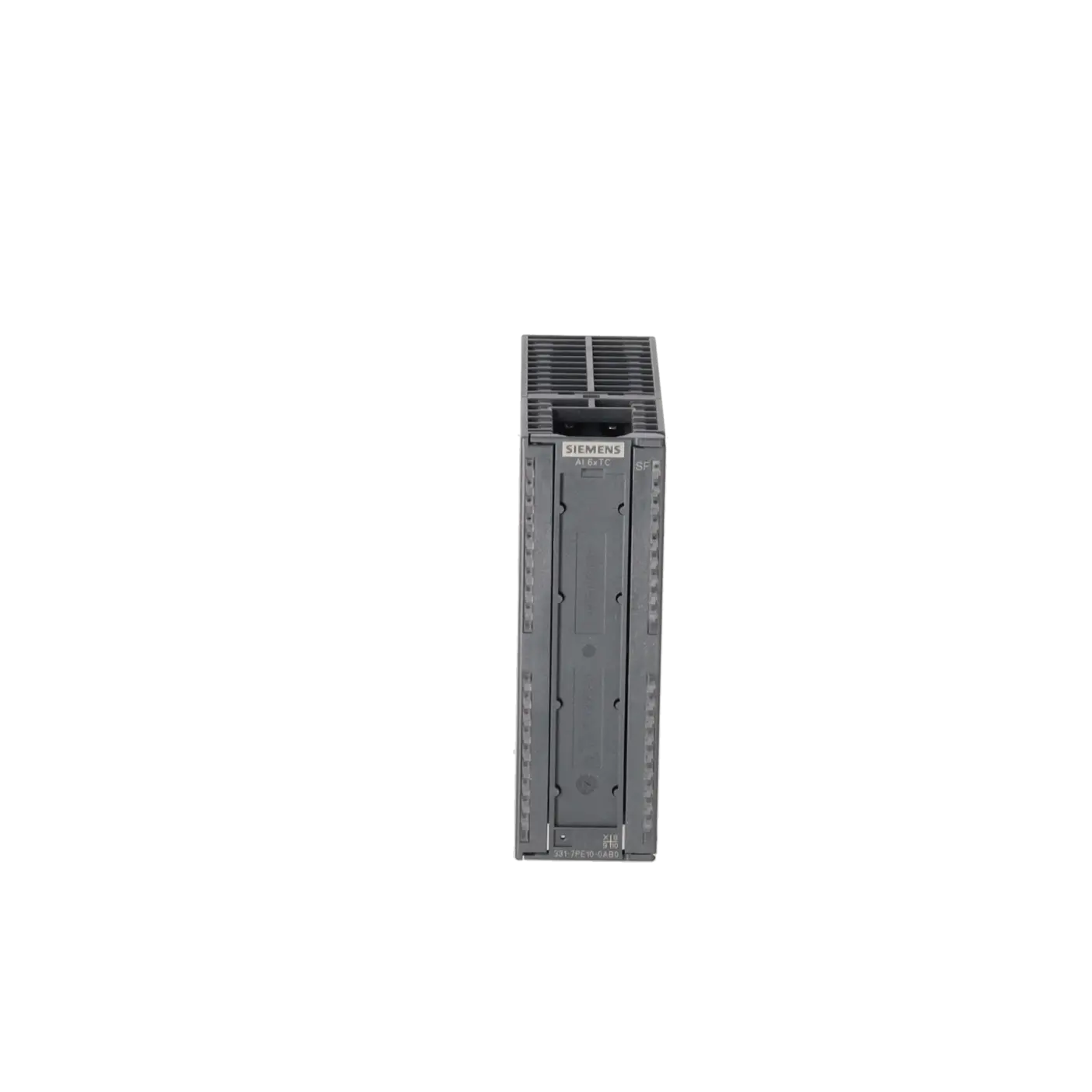

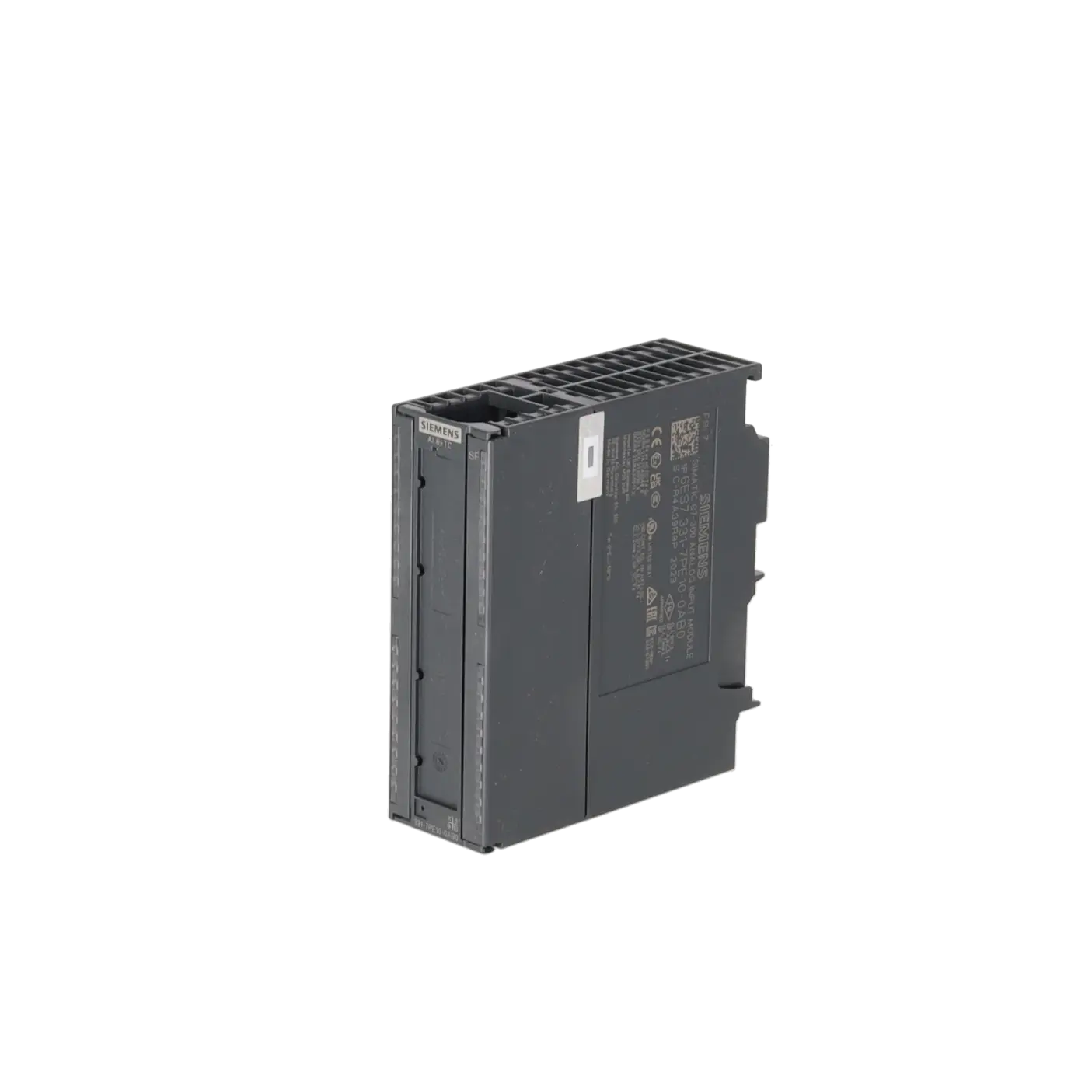

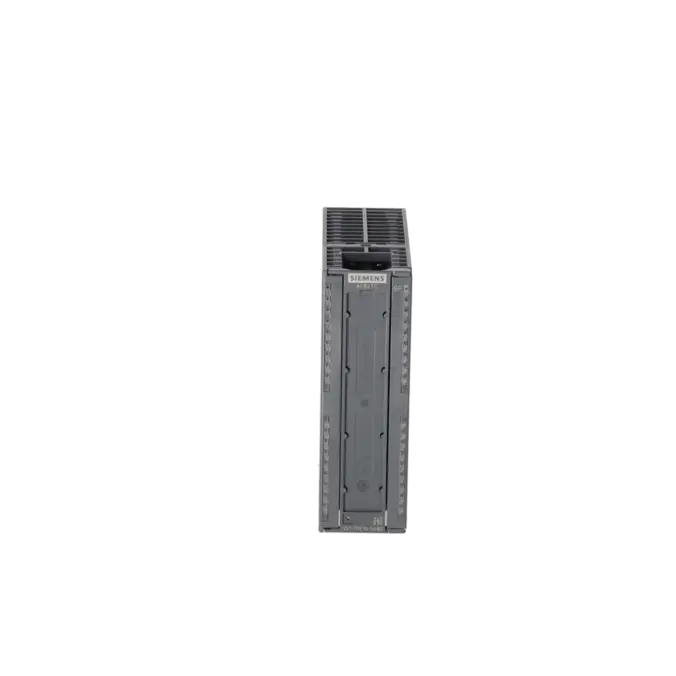

6ES7331-7PE10-0AB0 ist eine SIMATIC S7-300 Analogeingabebaugruppe SM 331 für die Erfassung von Thermoelementen und kleinen Spannungssignalen. Die Baugruppe ist für Anwendungen gedacht, in denen Temperaturmessstellen sauber und störsicher in eine SPS eingebunden werden müssen, etwa in Öfen, Heizstrecken, Extrudern, Trocknungsanlagen, Prozesstechnik oder ET-200M-Strukturen. Sie stellt 6 Analogeingänge bereit und ist einzelkanal potenzialgetrennt, was bei verteilten Messpunkten und unterschiedlichen Masseverhältnissen ein echter Vorteil ist. Für Instandhalter ist das Modul besonders relevant, wenn Temperaturfehler eingegrenzt, ein identisches Ersatzteil beschafft oder eine bestehende S7-300-Anlage ohne Umbau weiter betrieben werden soll.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die Baugruppe arbeitet mit 24 V DC Lastspannung, benötigt einen 40-poligen Frontstecker und verarbeitet 6 Messkanäle. Unterstützt werden Thermoelemente der gängigen Typen B, E, J, K, L, N, R, S und T sowie Spannungseingänge von ±25 mV bis ±1 V. Die Auflösung von 16 Bit beziehungsweise 15 Bit plus Vorzeichen / 0,1 K sorgt für eine feine Temperaturdarstellung. Die Grundwandlungszeit von 30 / 50 / 60 / 300 ms ist parametrierbar und erlaubt die Anpassung an Netzfrequenz und Störumgebung. Wichtig für den Betrieb sind außerdem kanalweise Diagnose, Grenzwertüberwachung, Hardware-Interrupts und die Potenzialtrennung zwischen Kanälen, Rückwandbus und Elektronikversorgung. Das erhöht die Diagnosefähigkeit und reduziert Messfehler durch Potenzialunterschiede.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Siemens kennzeichnet 6ES7331-7PE10-0AB0 in den verfügbaren Produktquellen als Spare Part. Das spricht für eine fortgeschrittene Lebenszyklusphase, in der Versorgung, Austauschbarkeit und Reparaturfähigkeit deutlich wichtiger werden als Projektneubeschaffung. Für Betreiber bestehender S7-300-Anlagen ist das ein klares Signal, Bestände, Austauschstrategien und Servicepartner frühzeitig zu sichern. Ein eindeutig vom Hersteller benannter Nachfolger ließ sich in den verfügbaren Quellen für genau diese Artikelnummer nicht belastbar verifizieren. In der Siemens-Dokumentation erscheint zwar die verwandte SM331-Baugruppe 6ES7331-7PF11-0AB0, sie wird dort jedoch nicht ausdrücklich als Nachfolger der 7PE10 ausgewiesen. Für die Praxis heißt das: Artikelnummer, E-Stand, Parametrierung und Anlagenkompatibilität vor Austausch immer sauber prüfen.

Die verfügbaren EICHLER Leistungen und wann sie praxisbezogen relevant sind

Für 6ES7331-7PE10-0AB0 bietet EICHLER die Leistungen Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur wird mit 2–5 Tagen ausgewiesen und umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung sowie mindestens 24 Monate Garantie. Das ist besonders relevant, wenn die Baugruppe im Bestand bleibt und ein schneller Wiedereinsatz wichtiger ist als eine Migration. Austausch und gebrauchte Baugruppen sind sinnvoll, wenn Stillstandskosten hoch sind und kurzfristig identischer Ersatz benötigt wird. Neuware ist im Shop ebenfalls ausgewiesen. Für Einkauf und Produktion schafft das mehrere Beschaffungswege, um die Funktionsfähigkeit auch bei Obsoleszenzrisiken abzusichern und ungeplante Anlagenstillstände zu verkürzen. Die Leistungen richten sich ausschließlich an Unternehmen.

Welche Thermoelemente unterstützt 6ES7331-7PE10-0AB0?

Die Baugruppe ist für die Erfassung mehrerer Thermoelementtypen ausgelegt und wird in den Produktdaten mit den gängigen Typen B, E, J, K, L, N, R, S und T beschrieben. Zusätzlich zeigen die detaillierten Siemens-Daten weitere unterstützte Varianten im Modulkontext. Für Einkauf und Instandhaltung ist entscheidend, dass Sensorart und Kanalparametrierung exakt zusammenpassen. Schon eine falsche Typauswahl führt zu plausiblen, aber falschen Temperaturen. Vor Bestellung oder Tausch sollte deshalb nicht nur die Artikelnummer, sondern auch die eingesetzte Fühlertechnik in der Maschine geprüft werden.

Kann 6ES7331-7PE10-0AB0 auch in ET 200M eingesetzt werden?

Ja. Siemens nennt für den verteilten Einsatz in ET 200M geeignete IM-153-Baugruppen und nennt außerdem Anforderungen an Firmware und STEP-7-Stand. Das ist besonders wichtig, wenn nicht nur ein defektes Modul ersetzt, sondern ein bestehender ET-200M-Strang unverändert weiter betrieben werden soll. Vor der Beschaffung sollte deshalb geprüft werden, welches IM 153 eingesetzt ist, ob die Softwareversion passt und ob die vorhandene Projektierung ohne Anpassung weiter genutzt werden kann. So lässt sich vermeiden, dass ein mechanisch passendes Modul zwar beschafft wird, die Anlage aber wegen Projektierungs- oder Kompatibilitätsgrenzen nicht sauber startet.

Ist 6ES7331-7PE10-0AB0 noch regulär im Lebenszyklus oder schon nur Ersatzteil?

Die verfügbaren Siemens-Quellen kennzeichnen die Baugruppe als Spare Part. Für Betreiber heißt das nicht automatisch, dass das Modul sofort verschwindet, aber die Versorgung verlagert sich typischerweise stärker auf Ersatzteilmanagement, Reparatur und Austauschbeschaffung. Genau deshalb sind identische Artikelnummern, Bestandsaufbau und belastbare Servicewege bei S7-300-Baugruppen so wichtig. Wer Produktionsrisiken senken will, sollte dieses Modul eher als bestandskritische Komponente behandeln und nicht erst beim Totalausfall mit der Beschaffung beginnen.

Brauche ich für 6ES7331-7PE10-0AB0 einen 40-poligen Frontstecker?

Ja. Die technischen Daten nennen für die Baugruppe einen erforderlichen 40-poligen Frontstecker. Das ist in der Beschaffung wichtig, weil ein fehlender oder falscher Frontstecker die Inbetriebnahme verzögert, obwohl das eigentliche Modul bereits verfügbar ist. Bei Austausch im laufenden Instandhaltungsprozess sollte daher immer geprüft werden, ob Stecker, Beschriftung, Klemmenbelegung und Verdrahtung aus dem Bestand übernommen werden können oder ob ein kompletter, sofort einsetzbarer Ersatz benötigt wird.

Kann die Baugruppe Grenzwerte überwachen und Diagnosen an die CPU melden?

Ja. Siemens nennt für dieses Modul programmierbare Diagnosen, Diagnose-Interrupts, Grenzwertüberwachung für 6 Kanäle und Hardware-Interrupts bei Grenzwertüberschreitung. Das ist für Betreiber nützlich, die Temperaturabweichungen nicht nur visualisieren, sondern gezielt im SPS-Programm behandeln wollen. Werden diese Funktionen sauber projektiert, lassen sich kritische Temperaturereignisse schneller erkennen, Alarme gezielter auslösen und Fehlerquellen pro Kanal schneller eingrenzen. Gerade in prozesskritischen Anlagen ist das ein echter Vorteil gegenüber einer reinen Messwertanzeige ohne Diagnosekonzept.

Lohnt sich bei 6ES7331-7PE10-0AB0 eher Reparatur, Austausch oder Neubeschaffung?

Das hängt vom Zeitdruck und vom Anlagenkonzept ab. Reparatur ist sinnvoll, wenn die bestehende Baugruppe im Originalsystem bleiben soll und eine technisch geprüfte Wiederherstellung wirtschaftlicher ist. Austausch oder gebraucht sind stark, wenn Stillstandskosten hoch sind und kurzfristig ein identisches Modul benötigt wird. Neuware ist attraktiv, wenn eine sofort verfügbare, ungeöffnete Baugruppe priorisiert wird. Auf der EICHLER-Seite sind genau diese Beschaffungswege für das Modul ausgewiesen, inklusive Reparaturfenster und Neuware im Shop. Für Entscheider zählt dabei vor allem, welcher Weg die kürzeste Downtime bei kalkulierbarem Risiko ermöglicht.
