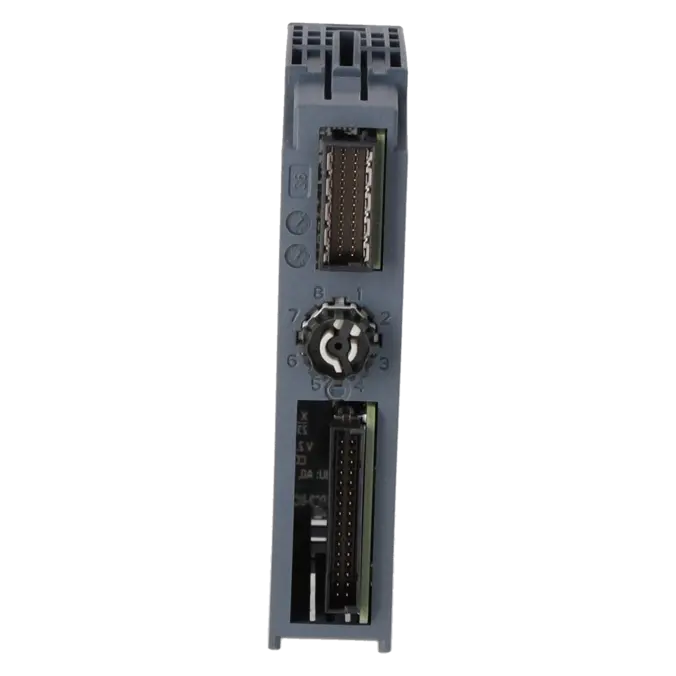

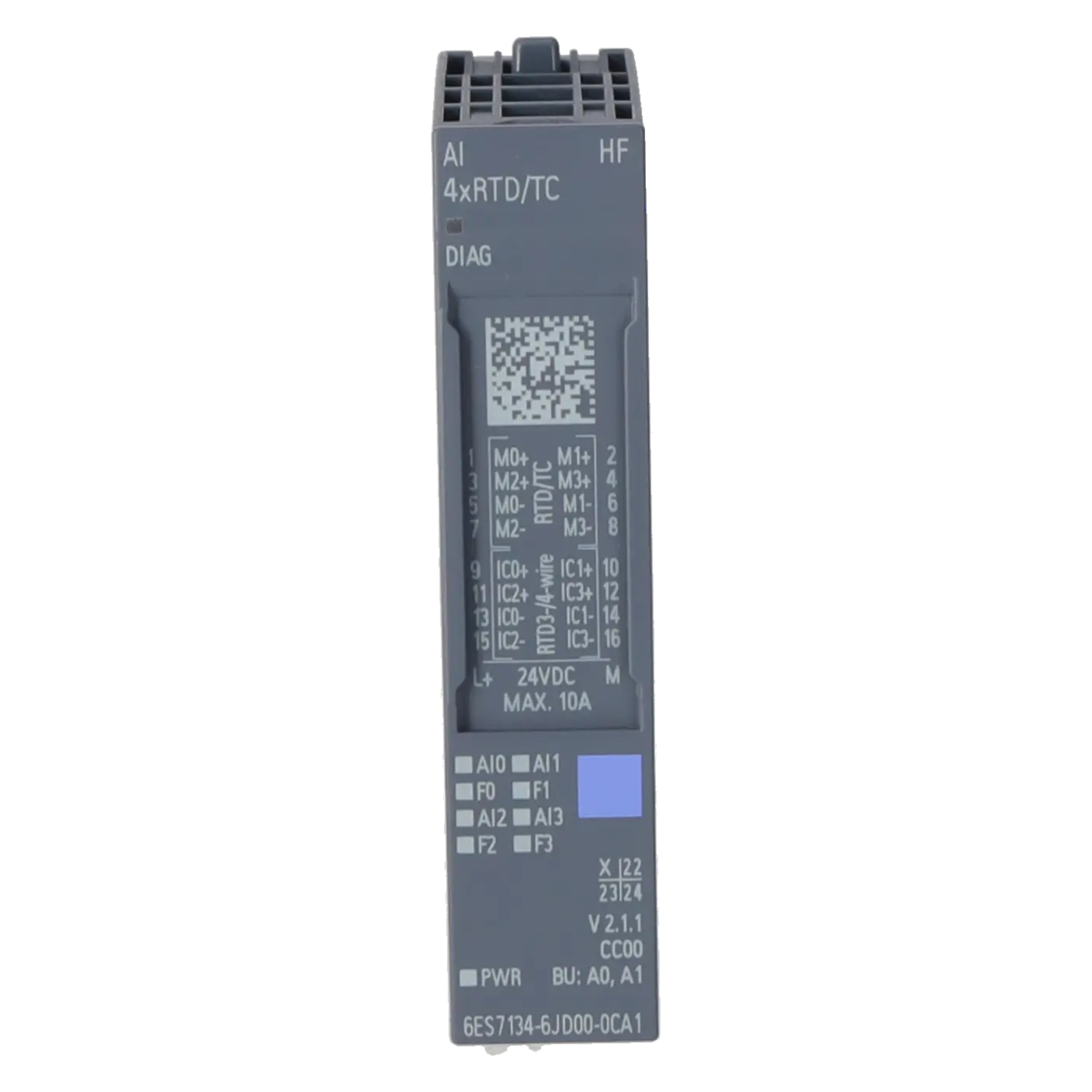

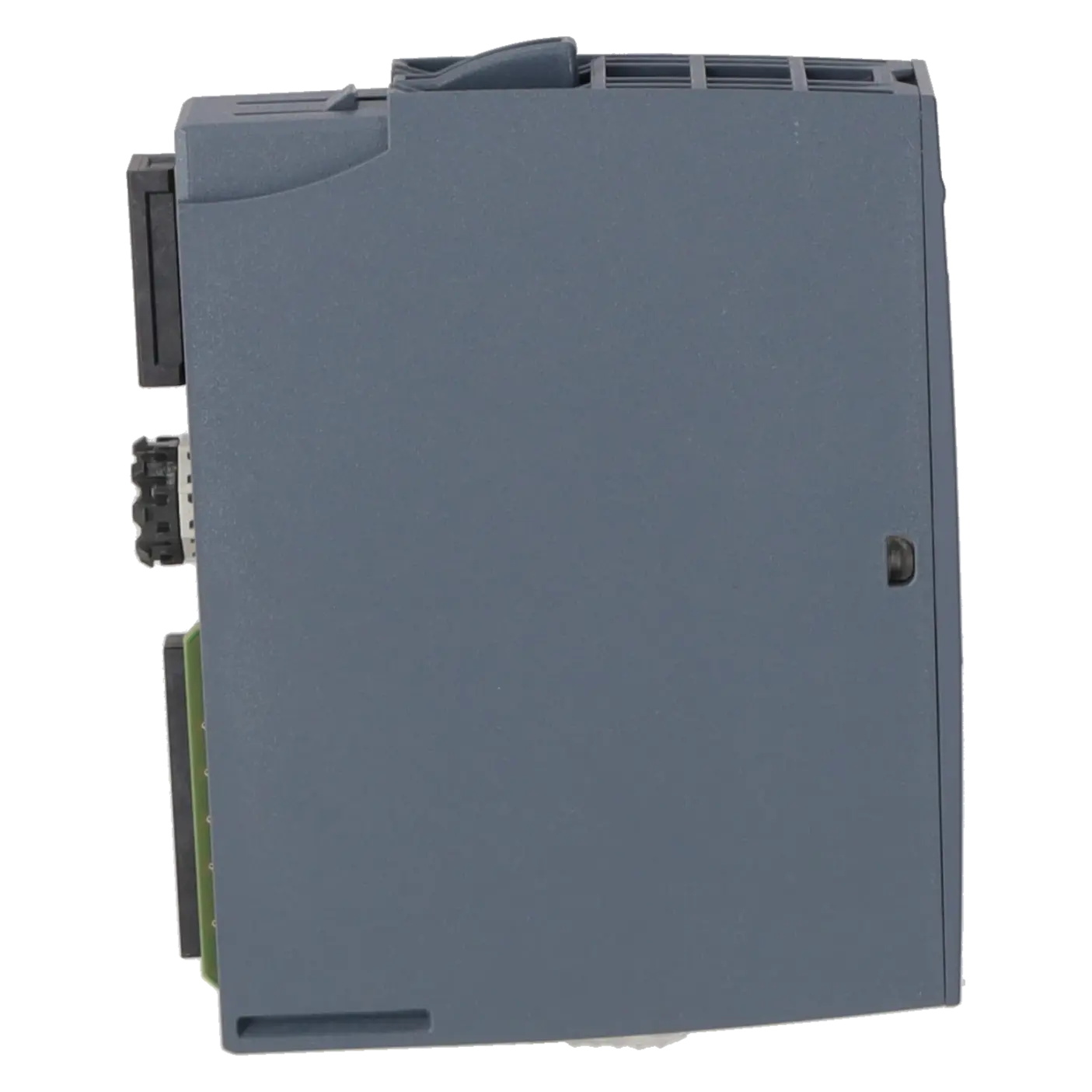

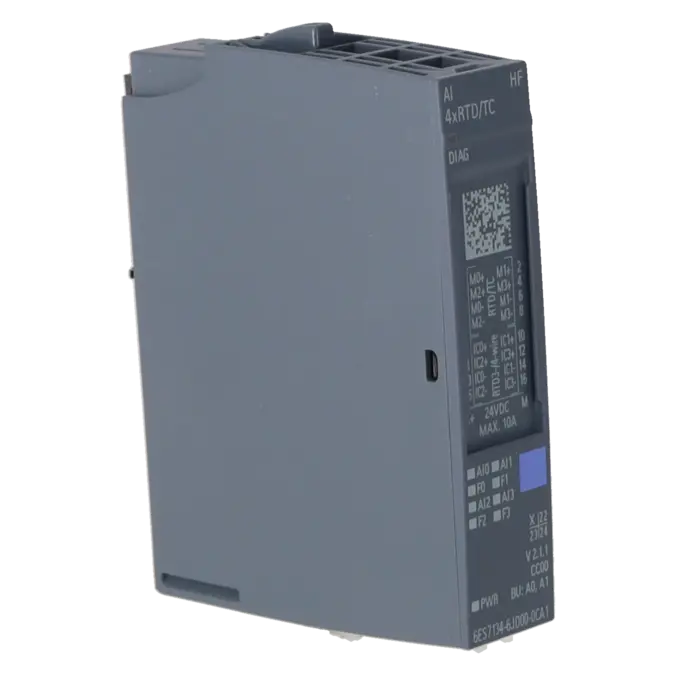

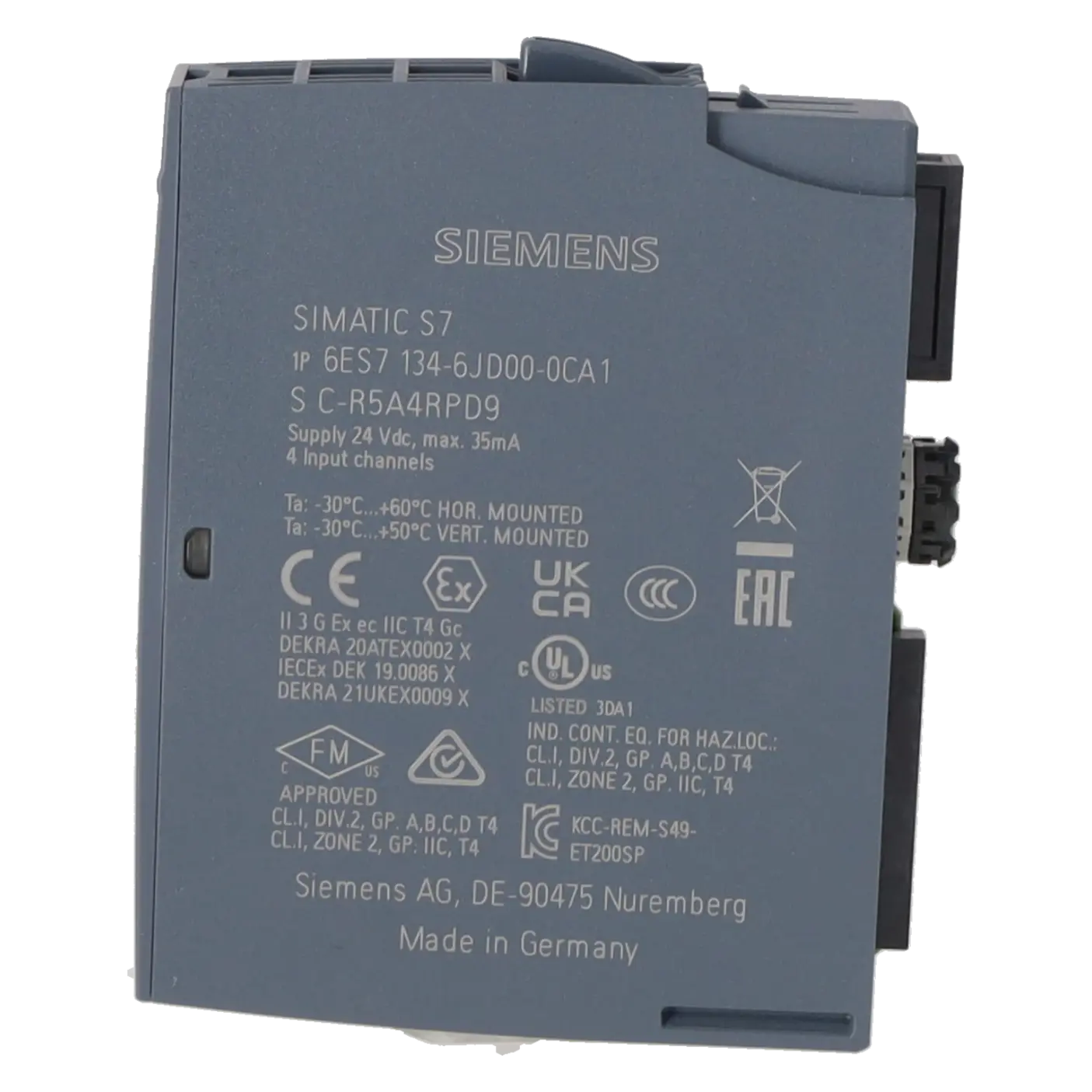

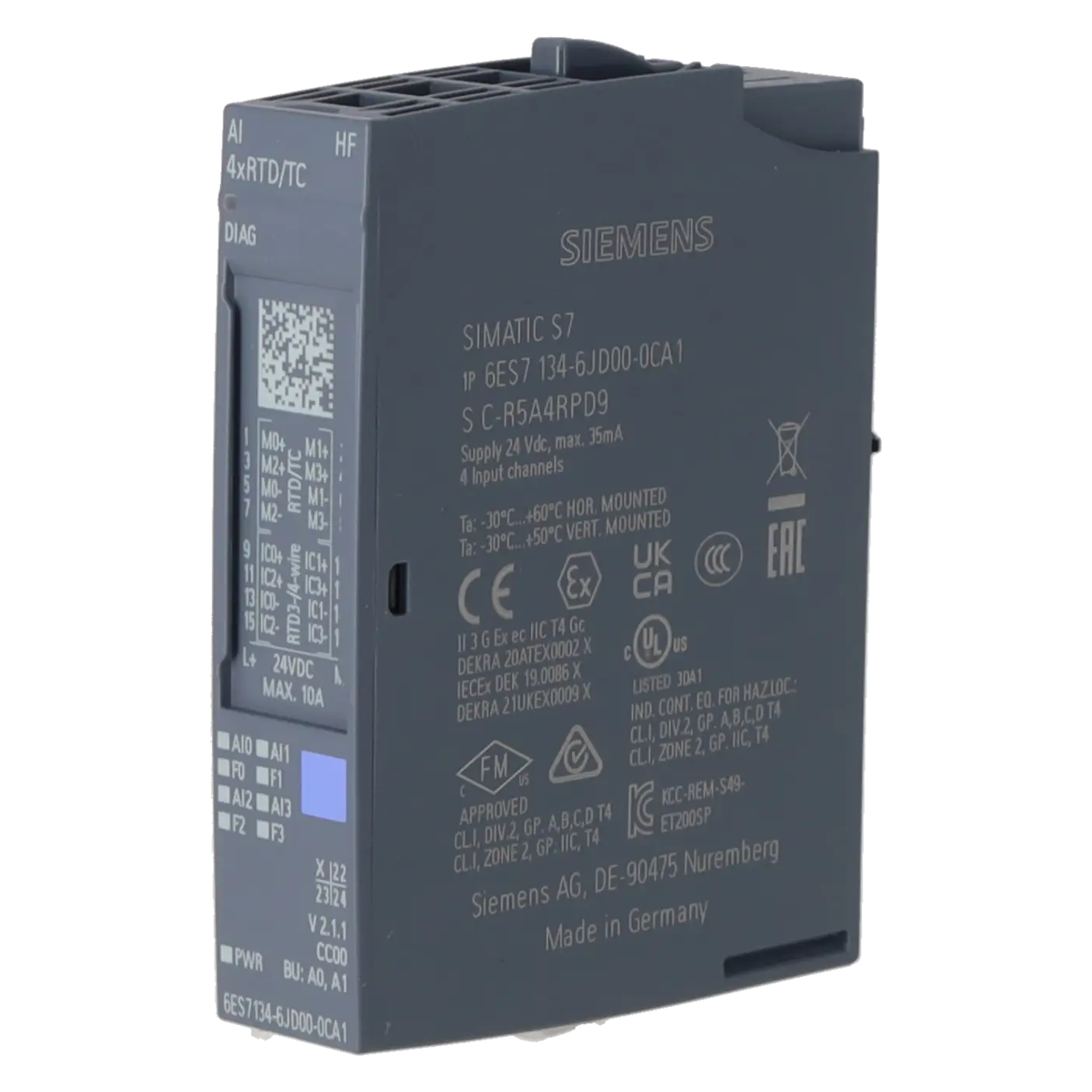

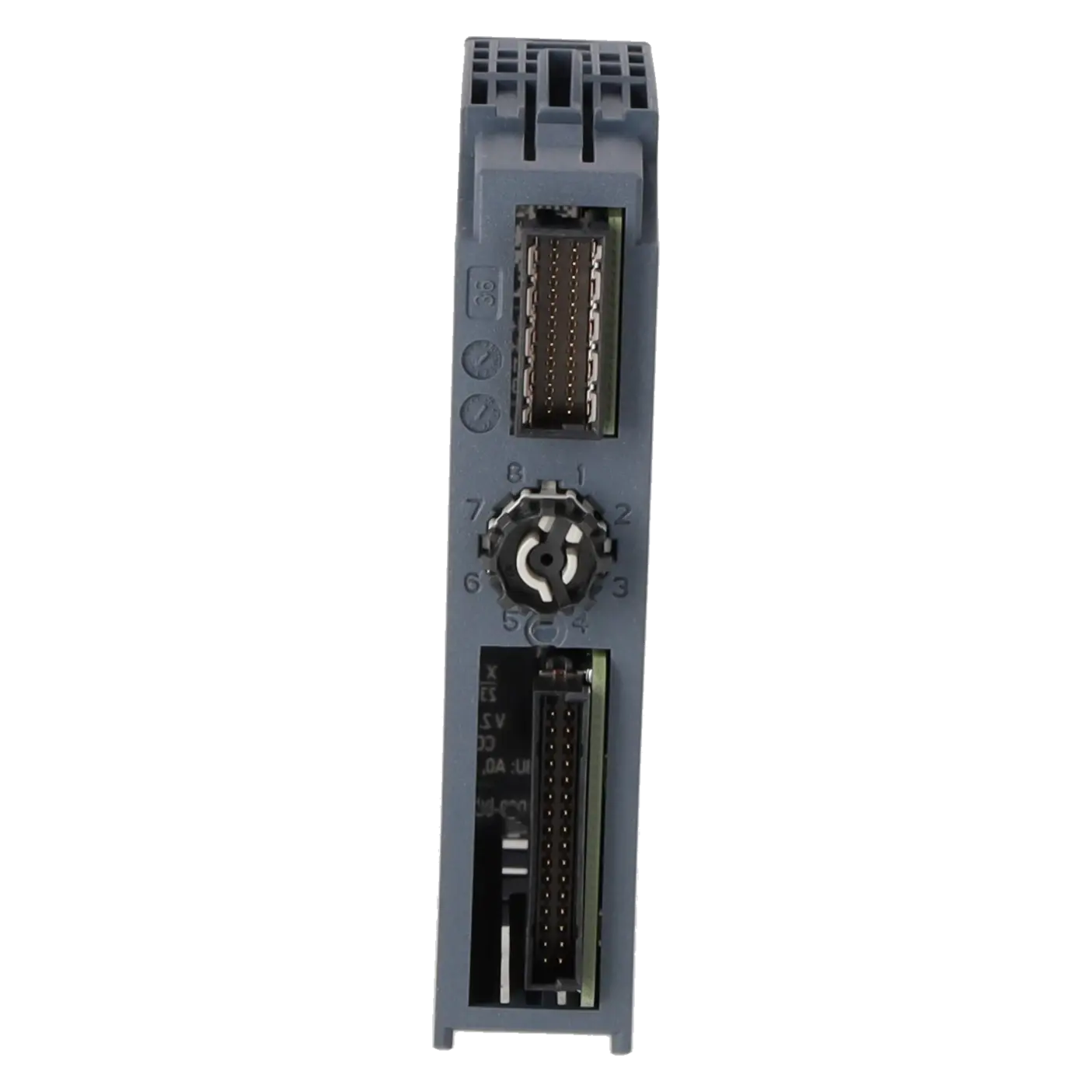

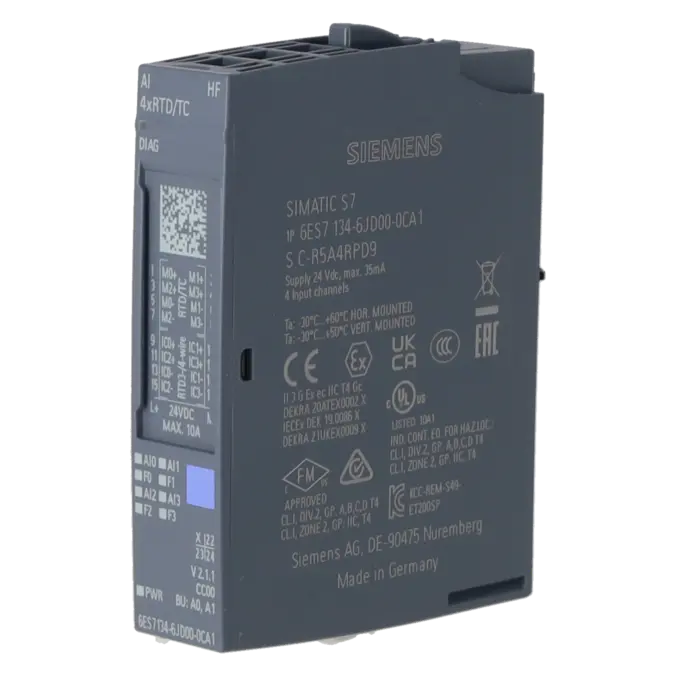

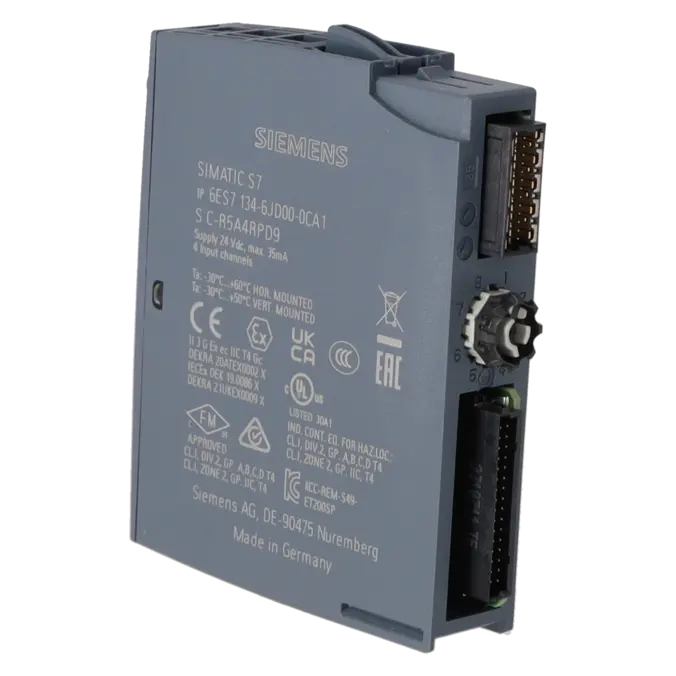

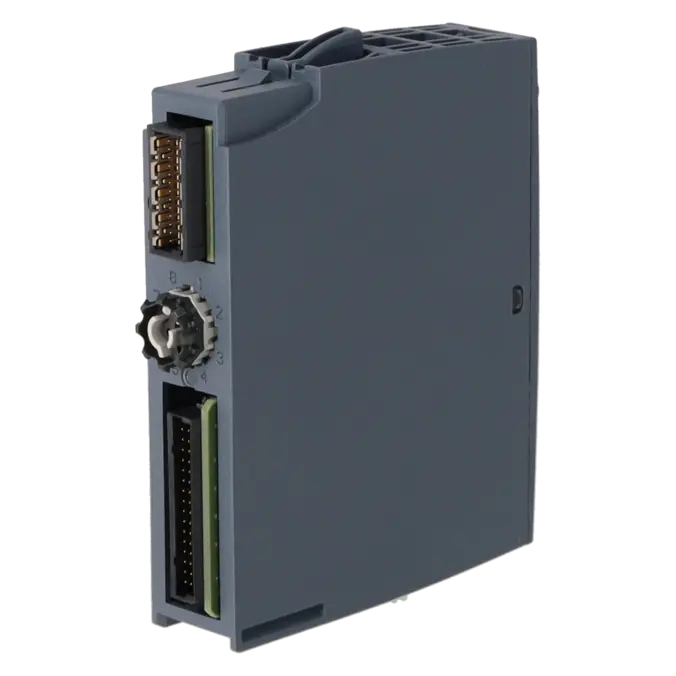

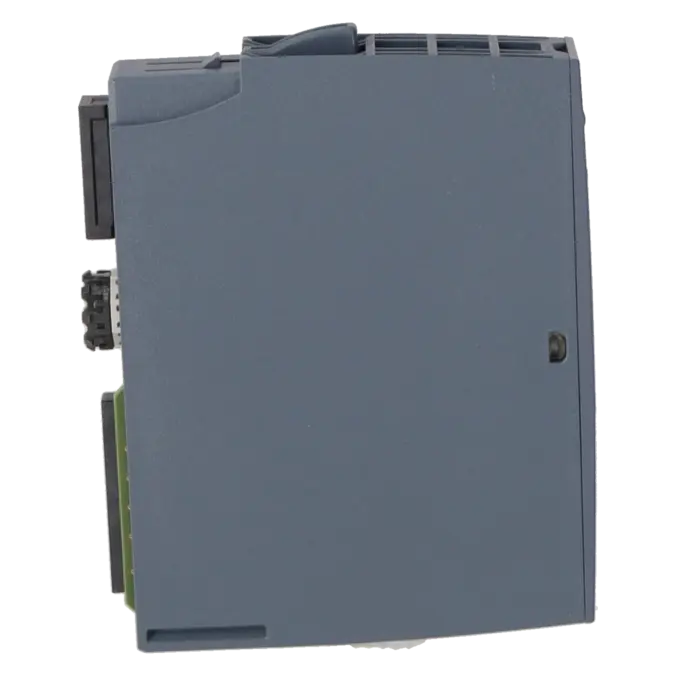

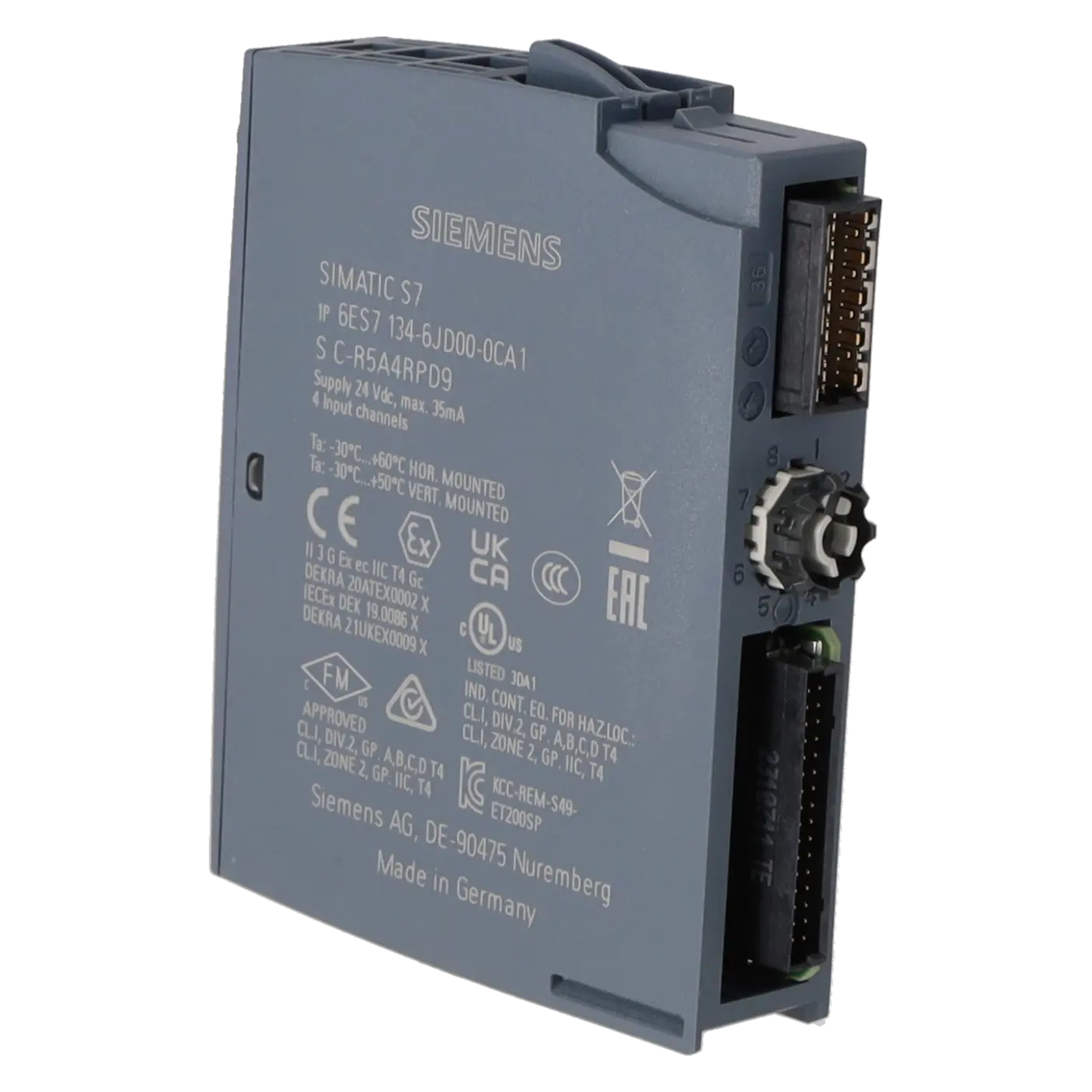

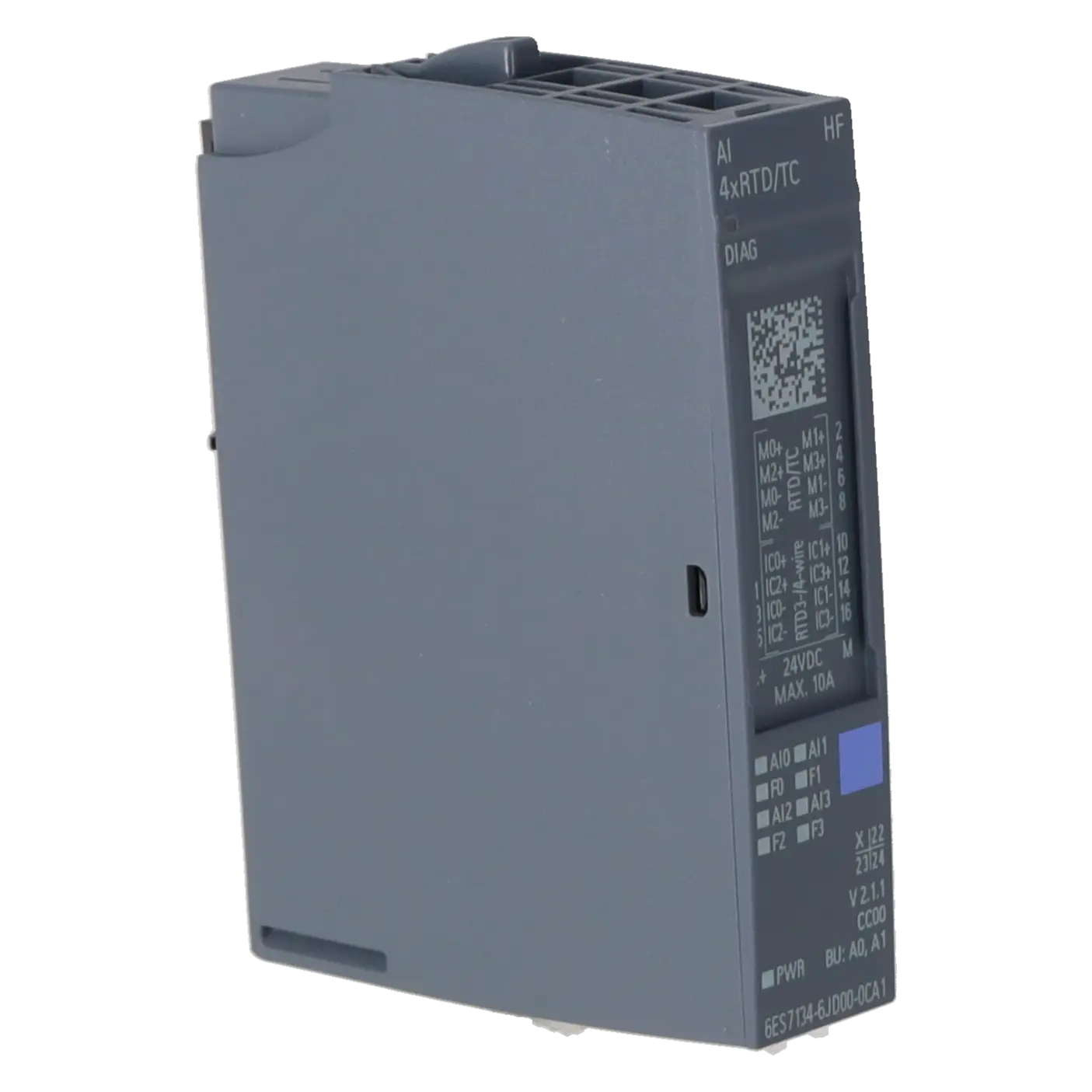

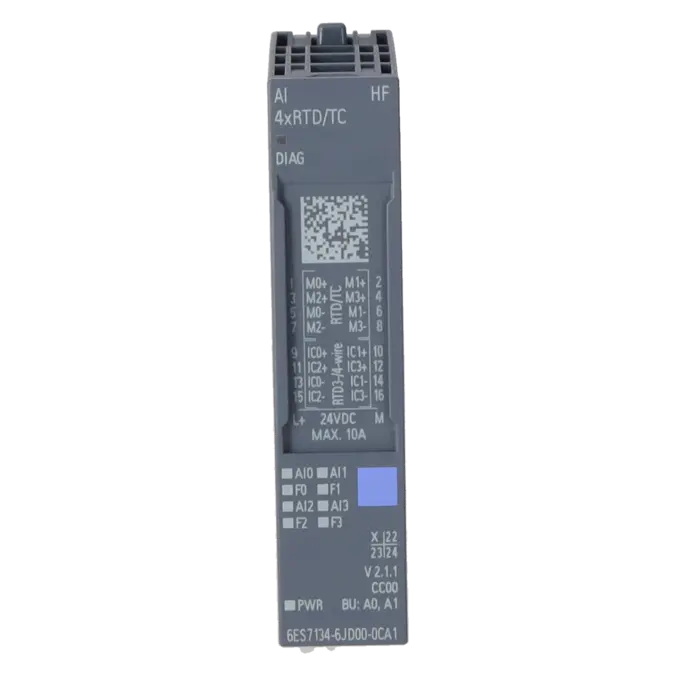

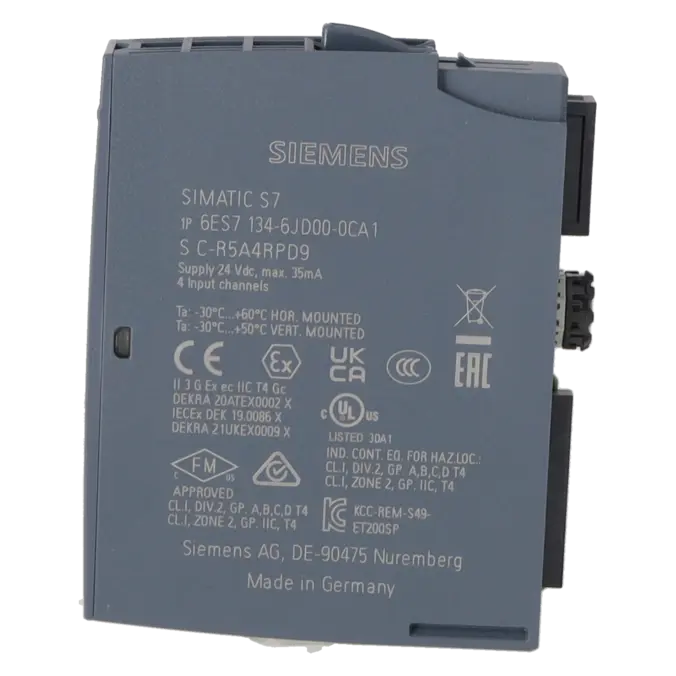

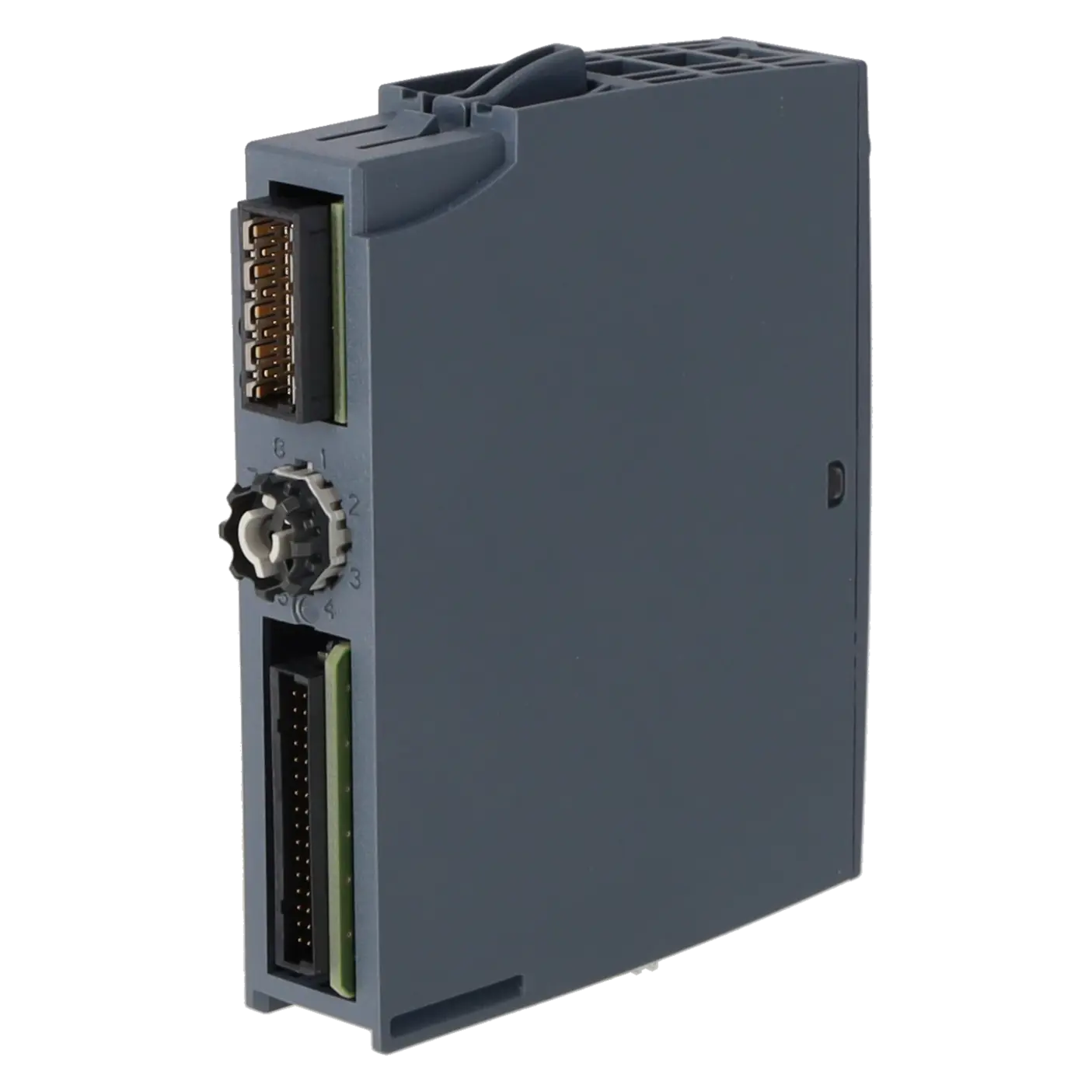

SIEMENS 6ES7134-6JD00-0CA1
- EICHLER-Art.Nr.: K0316557
- EAN: 4025515080817
- UPC: 040892933529
Produktbeschreibung
SIMATIC ET 200SP, ANALOGES EINGANGSMODUL, AI 4XRTD/TC HIGH FEATURE, PASSEND FUER BU-TYP A0, A1, FARBCODE CC00, KANAL-DIAGNOSE, 16BIT, +/-0,1%, 2-/3-/4-WIRE
Leistungen für SIEMENS 6ES7134-6JD00-0CA1
Reparatur
von 202,24 €
bis 309,31 €
Austausch
Gebraucht
Neu
173,25 €
164,59 €
SIEMENS |
6ES7134-6JD00-0CA1 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.039 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4025515080817 | ||
| UPC | 040892933529 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST76 | ||
| Fabrikategruppe | 4520 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20120131 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-26-01 | |
| eClass | 6.0 | 27-24-26-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001596 | |
| ETIM | 5 | EC001596 | |
Was ist 6ES7134-6JD00-0CA1 und wo wird es eingesetzt?
6ES7134-6JD00-0CA1 ist ein SIMATIC ET 200SP Analogeingabemodul von Siemens mit der Typbezeichnung AI 4xRTD/TC 2-/3-/4-wire HF. Es erfasst Temperatur- und analoge Messsignale in dezentralen ET-200SP-Stationen und ist für vier Kanäle ausgelegt. Typische Anwendungen sind Temperaturüberwachung an Maschinen, Öfen, Werkzeugen, Medienkreisläufen, HLK-Anlagen und prozesstechnischen Aggregaten. Das Modul ist besonders dann sinnvoll, wenn in einer Anlage Widerstandsthermometer, Thermoelemente, Widerstände oder kleine Spannungen sauber und diagnosefähig in die SPS eingebunden werden sollen. Durch die ET-200SP-Bauform eignet es sich gut für kompakte Schaltschränke, Retrofit-Projekte und modulare Maschinenkonzepte.
Technische Daten im Überblick und was diese bedeuten
Das Modul bietet 4 Analogeingänge, 16 Bit Auflösung inklusive Vorzeichen, Kanaldiagnose, skalierbare Messbereiche, Firmware-Update-Fähigkeit und kann mit BU-Typ A0 oder A1 betrieben werden. Die Versorgung erfolgt mit 24 V DC, zulässig sind 19,2 bis 28,8 V, die typische Verlustleistung liegt bei 0,75 W. Unterstützt werden unter anderem Pt100, Pt1000, Ni-Sensoren, verschiedene Thermoelementtypen sowie Spannungsbereiche von ±50 mV bis ±1 V. Für die Praxis heißt das: Das Modul ist flexibel bei Sensorik und Retrofit, die Diagnose reduziert Suchzeiten im Störungsfall, und die einstellbare Störspannungsunterdrückung bei 16,6 / 50 / 60 Hz hilft bei stabileren Messwerten in industrieller Umgebung.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Siemens führt 6ES7134-6JD00-0CA1 aktuell im Industry Mall mit PLM-Status PM300: Active Product. Damit ist das Modul derzeit aktiv im Produktlebenszyklus und nicht als abgekündigt ausgewiesen. Einen vollwertig verifizierten Hersteller-Nachfolger für alle Messarten konnte ich nicht belegen. Herstellerdokumentiert ist jedoch ein eingeschränkt austauschkompatibles Modul: 6ES7134-6JD00-0DA1 (AI 4xTC HS). Dieses kann das 0CA1 nur dann ersetzen, wenn die bestehende Applikation auf Thermoelement- oder Spannungsmessung parametriert ist. RTD- und Widerstandsmessbereiche werden vom 0DA1 nicht unterstützt; dort würde eine Parameterzuweisungsfehler-Diagnose entstehen. Siemens dokumentiert außerdem eine aktuelle Firmware-Führung bis V2.1.1 in der ET-200SP Firmware Collection.
Verfügbare EICHLER Leistungen und wann sie relevant sind
Für 6ES7134-6JD00-0CA1 bietet EICHLER Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur ist besonders interessant, wenn die bestehende Baugruppe in der Anlage verbleiben soll und eine identische Rückführung mit kalkulierbarer Stillstandszeit benötigt wird; im Shop sind dafür 2–5 Tage genannt. Laut EICHLER umfasst die Reparatur technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Austausch und Gebraucht sind sinnvoll, wenn Produktionsausfälle schnell abgefangen werden müssen oder Original-Neuware nicht die wirtschaftlichste Lösung ist. Neu ist aktuell mit 1–3 Tagen gelistet.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | AI 4xRTD/TC 2-/3-/4-wire HF |
| Firmware-Version | V2.1 |
| ● FW-Update möglich | Ja |
| verwendbare BaseUnits | BU-Typ A0, A1 |
| Farbcode für modulspezifisches Farbkennzeichnungsschild | CC00 |
| Produktfunktion | |
| ● I&M-Daten | Ja; I&M0 bis I&M3 |
| ● taktsynchroner Betrieb | Nein |
| ● Messbereich skalierbar | Ja |
| Engineering mit | |
| ● STEP 7 TIA Portal projektierbar/integriert ab Version | V12 SP1 / V13 |
| ● STEP 7 projektierbar/integriert ab Version | V5.5 SP3 / V5.5 SP4 |
| ● PCS 7 projektierbar/integriert ab Version | V8.1 SP1 |
| ● PROFIBUS ab GSD-Version/GSD-Revision | GSD Revision 5 |
| ● PROFINET ab GSD-Version/GSD-Revision | GSDML V2.3 |
| Betriebsart | |
| ● Oversampling | Nein |
| ● MSI | Nein |
| CiR - Configuration in RUN | |
| Umparametrieren im RUN möglich | Ja |
| Kalibrieren im RUN möglich | Ja |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Verpolschutz | Ja |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 30 mA |
| Stromaufnahme, max. | 32 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 0,75 W |
| Adressbereich | |
| Adressraum je Modul | |
| ● Adressraum je Modul, max. | 8 byte; + 1 byte für QI-Information |
| Hardware-Ausbau | |
| automatische Kodierung | |
| ● mechanisches Kodierelement | Ja |
| ● Typ des mechanischen Kodierelements | Typ A |
| Analogeingaben | |
| Anzahl Analogeingänge | 4 |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. | 30 V |
| Konstantmessstrom für Widerstandsgeber, typ. | 2 mA |
| Zykluszeit (alle Kanäle), min. | Summe der Grundwandlungszeiten und zusätzlicher Bearbeitungszeiten (Je nach Parametrierung der aktivierten Kanäle); für die Leitungskompensation bei 3-Leiter-Anschluss ist ein zusätzlicher Zyklus notwendig |
| technische Einheit für Temperaturmessung einstellbar | Ja; °C / °F / K |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● -1 V bis +1 V | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-1 V bis +1 V) | 1 MΩ |
| ● -250 mV bis +250 mV | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-250 mV bis +250 mV) | 1 MΩ |
| ● -50 mV bis +50 mV | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-50 mV bis +50 mV) | 1 MΩ |
| ● -80 mV bis +80 mV | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-80 mV bis +80 mV) | 1 MΩ |
| Eingangsbereiche (Nennwerte), Thermoelemente | |
| ● Typ B | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ B) | 1 MΩ |
| ● Typ C | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ C) | 1 MΩ |
| ● Typ E | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ E) | 1 MΩ |
| ● Typ J | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ J) | 1 MΩ |
| ● Typ K | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ K) | 1 MΩ |
| ● Typ L | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ L) | 1 MΩ |
| ● Typ N | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ N) | 1 MΩ |
| ● Typ R | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ R) | 1 MΩ |
| ● Typ S | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ S) | 1 MΩ |
| ● Typ T | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ T) | 1 MΩ |
| ● Typ U | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ U) | 1 MΩ |
| ● Typ TXK/TXK(L) nach GOST | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ TXK/TXK(L) nach GOST) | 1 MΩ |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer | |
| ● Cu 10 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Cu 10) | 1 MΩ |
| ● Ni 100 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 100) | 1 MΩ |
| ● Ni 1000 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 1000) | 1 MΩ |
| ● LG-Ni 1000 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (LG-Ni 1000) | 1 MΩ |
| ● Ni 120 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 120) | 1 MΩ |
| ● Ni 200 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 200) | 1 MΩ |
| ● Ni 500 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Ni 500) | 1 MΩ |
| ● Pt 100 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Pt 100) | 1 MΩ |
| ● Pt 1000 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Pt 1000) | 1 MΩ |
| ● Pt 200 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Pt 200) | 1 MΩ |
| ● Pt 500 | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Pt 500) | 1 MΩ |
| Eingangsbereiche (Nennwerte), Widerstände | |
| ● 0 bis 150 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 150 Ohm) | 1 MΩ |
| ● 0 bis 300 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 300 Ohm) | 1 MΩ |
| ● 0 bis 600 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 600 Ohm) | 1 MΩ |
| ● 0 bis 3000 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 3000 Ohm) | 1 MΩ |
| ● 0 bis 6000 Ohm | Ja; 15 bit |
| — Eingangswiderstand (0 bis 6000 Ohm) | 1 MΩ |
| ● PTC | Ja; 15 bit |
| — Eingangswiderstand (PTC) | 1 MΩ |
| Thermoelement (TC) | |
| Temperaturkompensation | |
| — parametrierbar | Ja |
| — Referenzkanal des Moduls | Ja |
| — interne Vergleichsstelle | Ja; mit BaseUnit Typ A1 |
| — Referenzkanal der Gruppe | Ja |
| — Anzahl Referenzkanal-Gruppen | 4; Gruppe 0 bis 3 |
| — feste Referenztemperatur | Ja |
| Leitungslänge | |
| ● geschirmt, max. | 200 m; 50 m bei Thermoelementen |
| Analogwertbildung für die Eingänge | |
| Messprinzip | integrierend (Sigma-Delta) |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 16 bit |
| ● Integrationszeit parametrierbar | Ja |
| ● Grundwandlungszeit inklusive Integrationszeit (ms) | |
| — zusätzliche Bearbeitungszeit bei Drahtbruchprüfung | 2 ms; in den Bereichen Widerstandsthermometer, Widerstand und Thermoelement |
| — zusätzliche Drahtbruchprüfung der Bestromungsleitung | 2 ms; bei 3-/4-Draht-Messumformer (Widerstandsthermometer und Widerstand) |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 16,6 / 50 / 60 Hz |
| ● Wandlungszeit (pro Kanal) | 180 / 60 / 50 (67,5 / 22,5 / 18,75) ms |
| Glättung der Messwerte | |
| ● Anzahl der Glättungsstufen | 4; keine; 4-/8-/16-fach |
| ● parametrierbar | Ja |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Spannungsmessung | Ja |
| ● für Widerstandsmessung mit Zweileiter-Anschluss | Ja |
| ● für Widerstandsmessung mit Dreileiter-Anschluss | Ja |
| ● für Widerstandsmessung mit Vierleiter-Anschluss | Ja |
| Fehler/Genauigkeiten | |
| Linearitätsfehler (bezogen auf Eingangsbereich), (+/-) | 0,01 %; ±0,1 % bei Widerstandsthermometer und Widerstand |
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) | 0,0009 %/K; ±0,005 % / K bei Thermoelement |
| Übersprechen zwischen den Eingängen, min. | -50 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) | 0,05 % |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,1 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,1 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,05 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,05 % |
| Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz | |
| ● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. | 70 dB; bei Wandlungszeit 67,5 / 22,5 / 18,75 ms: 40 dB |
| ● Gleichtaktspannung, max. | 10 V |
| ● Gleichtaktstörung, min. | 90 dB |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja |
| Alarme | |
| ● Diagnosealarm | Ja |
| ● Grenzwertalarm | Ja; jeweils zwei obere und zwei untere Grenzwerte |
| Diagnosen | |
| ● Überwachung der Versorgungsspannung | Ja |
| ● Drahtbruch | Ja; kanalweise |
| ● Sammelfehler | Ja |
| ● Überlauf/Unterlauf | Ja; kanalweise |
| Diagnoseanzeige LED | |
| ● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne PWR-LED |
| ● Kanalstatusanzeige | Ja; grüne LED |
| ● für Kanaldiagnose | Ja; rote LED |
| ● für Moduldiagnose | Ja; grüne / rote DIAG-LED |
| Potenzialtrennung | |
| Potenzialtrennung Kanäle | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja |
| Zulässige Potenzialdifferenz | |
| zwischen den Eingängen (UCM) | DC 10 V |
| Isolation | |
| Isolation geprüft mit | DC 707 V (Typprüfung) |
| Normen, Zulassungen, Zertifikate | |
| Umwelt-Fußabdruck | |
| ● Umweltproduktdeklaration | Ja |
| Treibhauspotential | |
| — Treibhauspotential, (gesamt) [CO2 eq] | 9,32 kg |
| — Treibhauspotential, (während Herstellung) [CO2 eq] | 4,97 kg |
| — Treibhauspotential, (während Betrieb) [CO2 eq] | 4,79 kg |
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] | -0,449 kg |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● waagerechte Einbaulage, min. | -30 °C; < 0 °C ab FS08 |
| ● waagerechte Einbaulage, max. | 60 °C |
| ● senkrechte Einbaulage, min. | -30 °C; < 0 °C ab FS08 |
| ● senkrechte Einbaulage, max. | 50 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Systemhandbuch ET 200SP |
| Absolute Luftfeuchte | |
| ● Taupunkt, min. | -60 °C; geeignet für Trockenraumanwendungen |
| Maße | |
| Breite | 15 mm |
| Höhe | 73 mm |
| Tiefe | 58 mm |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum zeigt 6ES7134-6JD00-0CA1 32767 oder 7FFFH statt eines plausiblen Temperaturwerts? | Bei diesem Modultyp stehen 7FFFH beziehungsweise 32767 typischerweise für Überlauf oder einen ungültigen Messwert im Fehlerfall. Zuerst die richtige Eingangsadresse je Kanal prüfen, danach Kanalaktivierung, Messart, Temperatureinheit, Messbereich und die tatsächlich geladene Hardwarekonfiguration kontrollieren. Im SPS-Forum trat dieses Bild unter anderem bei falscher Adressierung und ungeeigneter Referenzstellenkonfiguration auf. Siemens dokumentiert zudem, dass analoge Eingangsmodule bei erkanntem Fehler 7FFFH oder 8000H liefern können. |
| Warum meldet 6ES7134-6JD00-0CA1 Drahtbruch oder Fehlercode 6H? | Siemens nennt als Hauptursachen einen zu hohen Widerstand im Sensorkreis, eine Unterbrechung zwischen Sensor und Modul oder einen offen gelassenen Kanal. Prüfen Sie daher zuerst Klemmen, Leitungsbruch, Übergangswiderstände und den verwendeten Sensortyp. Bei langen Leitungen kann ein größerer Leiterquerschnitt helfen. Ist ein Kanal bewusst ungenutzt, sollte er deaktiviert oder die Diagnose passend parametriert werden, statt ihn offen zu lassen. |
| Warum kommt bei 6ES7134-6JD00-0CA1 ein Referenzkanalfehler oder die rote F0-LED? | Dieses Fehlerbild entsteht häufig bei Thermoelement-Messungen, wenn die Referenzstellenkompensation nicht zur tatsächlichen Hardware passt. Siemens nennt als Abhilfe die Prüfung des BaseUnit-Typs und der gewählten Referenzstelle. Im SPS-Forum wurde genau dieses Problem auf eine BaseUnit ohne integrierte interne Vergleichsstelle zurückgeführt; für die interne Referenz ist eine passende BU-Typ-A1-Lösung relevant. Stimmen BaseUnit und Parametrierung nicht zusammen, muss entweder die Referenzart angepasst oder die Hardware passend aufgebaut werden. |
| Warum meldet das Modul Parameterzuweisungsfehler 10H? | Der Fehler bedeutet, dass das Modul die Kanalparameter nicht auswerten kann. Siemens nennt als Ursache eine unzulässige Parametrierung, etwa eine nicht zulässige Kombination aus Messbereich und aktivierter Diagnose. In Retrofit-Fällen kann der Fehler auch auftreten, wenn ein eingeschränkt kompatibles Ersatzmodul eingesetzt wird, das den ursprünglich projektierten Messbereich nicht unterstützt. Dann müssen Messart, Diagnosebits, Kanaleinstellungen und eingesetzter Modultyp exakt gegeneinander geprüft werden. |
| Warum meldet 6ES7134-6JD00-0CA1 Versorgungsspannung fehlt oder Fehlercode 11H? | Siemens führt dafür fehlende oder zu niedrige L+ Versorgung als Ursache an. Prüfen Sie die 24-V-Einspeisung an der BaseUnit, die Potenzialgruppe und den korrekten BaseUnit-Typ. In ET-200SP-Aufbauten ist besonders wichtig, dass die Einspeisung der Potenzialgruppe sauber beginnt und zur verwendeten Baugruppenstruktur passt. Fehlt L+, bleiben Messwerte unplausibel oder die Baugruppe geht direkt in Diagnose. |
| Warum kommt kein Messwert, obwohl das Modul erkannt wird? | Ein häufiger Grund ist eine Versions- oder Projektierungsabweichung zwischen realem Modul, Firmwarestand und projektiertem Hardwarekatalog. Im SPS-Forum wurde genau dieses Problem bei abweichender Modulversion beschrieben. Siemens dokumentiert für das Modul Projektierung ab TIA Portal V12 SP1 / V13, für klassische STEP-7-Umgebungen ab V5.5 SP3 / SP4. Bei älteren Projekten sollten deshalb Hardwarekatalog, Firmwarestand und geladene Konfiguration gemeinsam geprüft werden. |
Welche BaseUnit passt zu 6ES7134-6JD00-0CA1?
Das Modul ist für BU-Typ A0 und A1 freigegeben. Für viele Standardanwendungen reicht diese Grundkompatibilität bereits aus. Wichtig wird die Auswahl aber bei Thermoelement-Messungen mit interner Vergleichsstelle: Dafür ist die passende A1-Umgebung relevant, weil Siemens die interne Referenztemperatur an diese Bauform knüpft. Für Einkauf und Instandhaltung ist das bei Ersatzteilbeschaffung entscheidend, da mechanisch ähnliche ET-200SP-Komponenten nicht automatisch dieselbe Temperaturkompensation bereitstellen.
Ab welcher Softwareversion lässt sich 6ES7134-6JD00-0CA1 projektieren?
Siemens dokumentiert die Projektierung in STEP 7 TIA Portal ab V12 SP1 / V13, in STEP 7 Classic ab V5.5 SP3 / SP4 und in PCS 7 ab V8.1 SP1. Das ist bei Bestandsanlagen wichtig, weil ältere Engineering-Umgebungen häufig nicht alle Funktionsstände oder Firmwarestände sauber abbilden. Vor einer Ersatzbeschaffung sollte deshalb immer geprüft werden, mit welcher Softwaregeneration die Anlage tatsächlich gepflegt wird. So vermeiden Sie Inbetriebnahmeverzögerungen durch Katalog- oder Firmwarekonflikte.
Was bedeutet bei 6ES7134-6JD00-0CA1 der Status PM300: Active Product?
PM300: Active Product bedeutet, dass Siemens das Modul aktuell als aktives Produkt im Lebenszyklus führt. Für Einkauf und Produktion ist das ein gutes Signal, weil Beschaffung, Support, Dokumentation und Firmwarepflege grundsätzlich noch im regulären Herstellerkontext liegen. Das ist nicht gleichbedeutend mit unbegrenzter Verfügbarkeit, aber es spricht gegen eine bereits vollzogene Abkündigung. Für Bevorratungs- und Obsoleszenzstrategien ist das deutlich günstiger als bei Produkten im Auslaufstatus.
Gibt es einen kompatiblen Ersatz, wenn 6ES7134-6JD00-0CA1 nicht sofort verfügbar ist?
Herstellerdokumentiert ist 6ES7134-6JD00-0DA1 als eingeschränkt austauschkompatible Option. Dieser Ersatz funktioniert für Applikationen, die auf Thermoelement oder Spannung parametriert sind. Für RTD- und Widerstandsmessungen ist er aber kein vollwertiger Ersatz, weil diese Messarten nicht unterstützt werden. Für die Praxis heißt das: Vor Austausch immer zuerst die tatsächliche Kanalparametrierung der laufenden Anlage prüfen, nicht nur die Artikelnummer. Dann lässt sich schneller entscheiden, ob Austausch, Reparatur oder identische Ersatzbeschaffung der sicherere Weg ist.
Was bedeuten 7FFFH oder 8000H im Messwert dieses Moduls?
Diese Werte sind bei Siemens-Analogeingangsmodulen typische Diagnose- beziehungsweise Fehlerwerte. Das Modul liefert sie, wenn ein Fehler erkannt wird oder der erzeugte Wert ungültig ist. Für Instandhalter ist das ein schneller Hinweis darauf, nicht sofort den Sensor zu tauschen, sondern zuerst Diagnosepuffer, Kanalstatus, Parametrierung, Verdrahtung und Versorgung zu prüfen. In der Praxis spart das Zeit, weil sich viele vermeintliche Sensorfehler als Adressierungs-, Konfigurations- oder Verdrahtungsfehler herausstellen.
Kann ich Parameter oder Kalibrierung im laufenden Betrieb ändern?
Ja. Siemens dokumentiert für dieses Modul sowohl Umparametrieren im RUN als auch Kalibrieren im RUN. Das ist für laufende Produktionsanlagen nützlich, weil Grenzwerte, Diagnoseverhalten oder Messbereichseinstellungen angepasst werden können, ohne den gesamten Anlagenverbund zwingend stillzusetzen. Für Betreiber mit hohen Stillstandskosten ist das ein echter Vorteil, weil Optimierungen und Fehlerkorrekturen kontrollierter umgesetzt werden können. Trotzdem sollte jede Änderung versions- und dokumentationssicher gegen die reale Hardware geprüft werden.
Welche Sensoren und Messarten unterstützt 6ES7134-6JD00-0CA1?
Das Modul unterstützt Widerstandsthermometer, Thermoelemente, Widerstandsmessungen und kleine Spannungsbereiche. Dokumentiert sind unter anderem Pt100, Pt1000, Ni100, Ni1000 sowie Thermoelementtypen wie B, C, E, J, K, L, N, R, S, T und U. Dadurch eignet sich das Modul gut für gemischte Temperaturerfassung in Maschinen- und Prozessanlagen, bei denen verschiedene Sensortechnologien parallel verwendet werden. Für Einkauf und Retrofit ist diese Breite wichtig, weil sich mit einer Baugruppe viele typische Temperaturmessaufgaben standardisieren lassen.
