SIEMENS 6ES7361-3CA01-0AA0

Was ist 6ES7361-3CA01-0AA0 und wo wird es eingesetzt

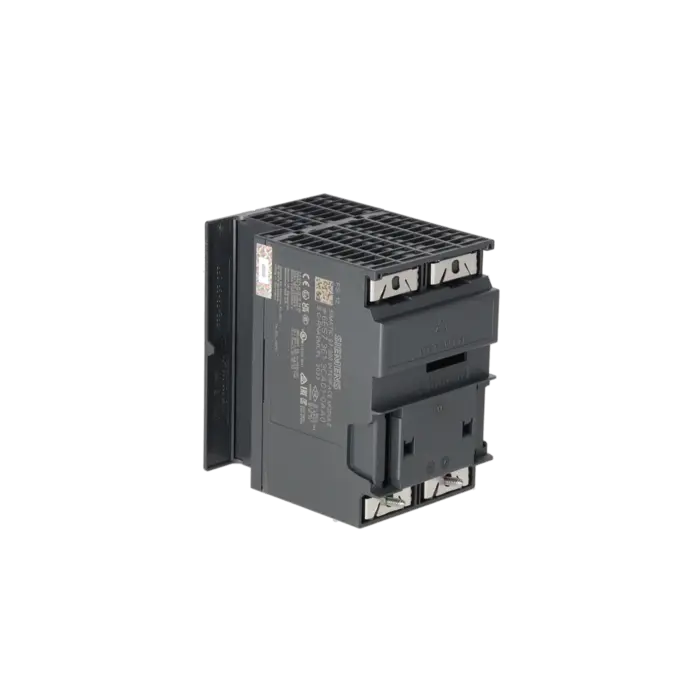

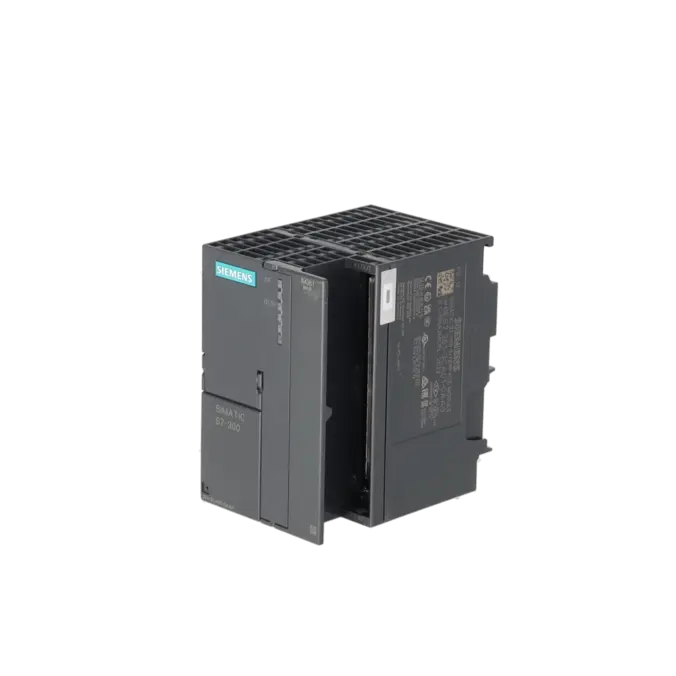

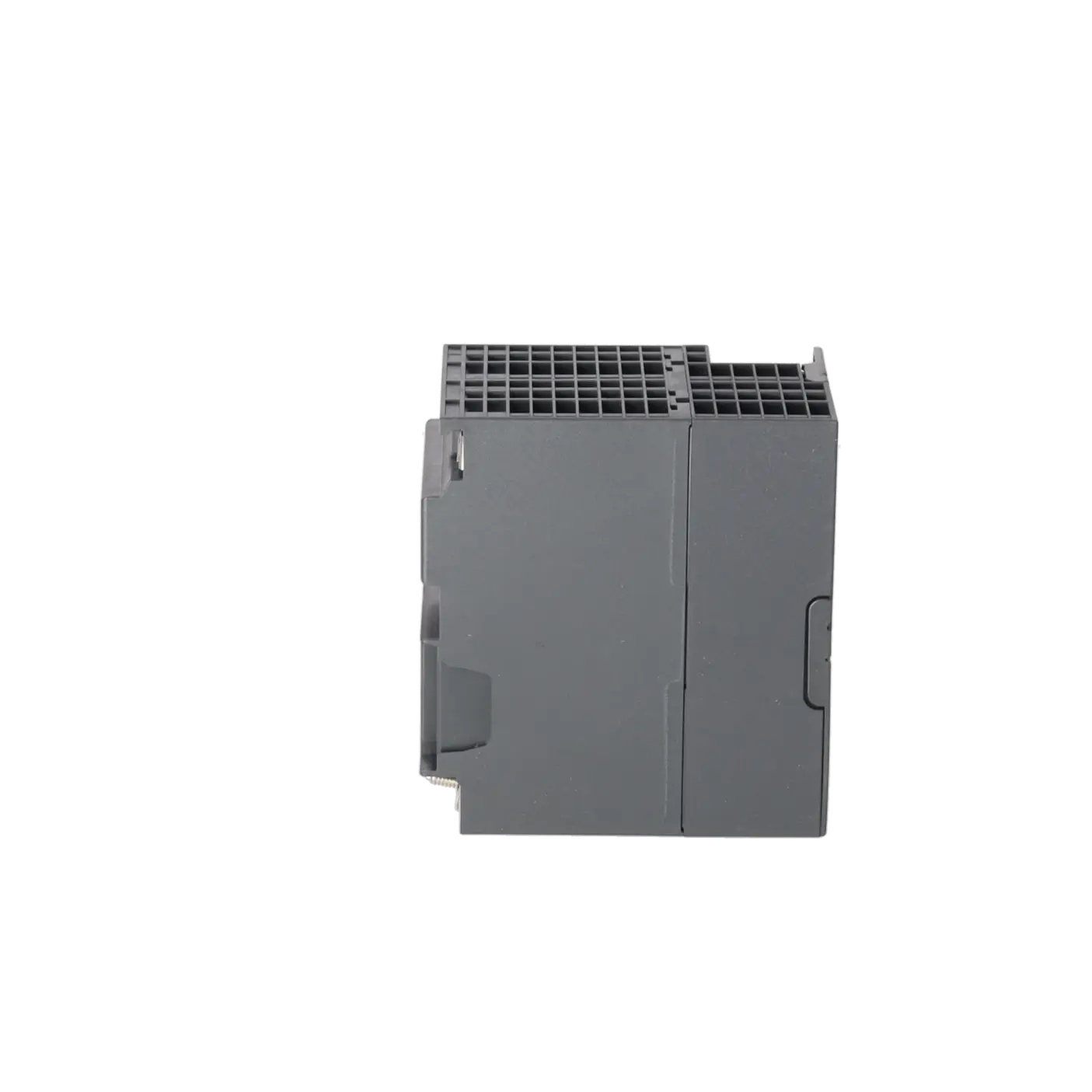

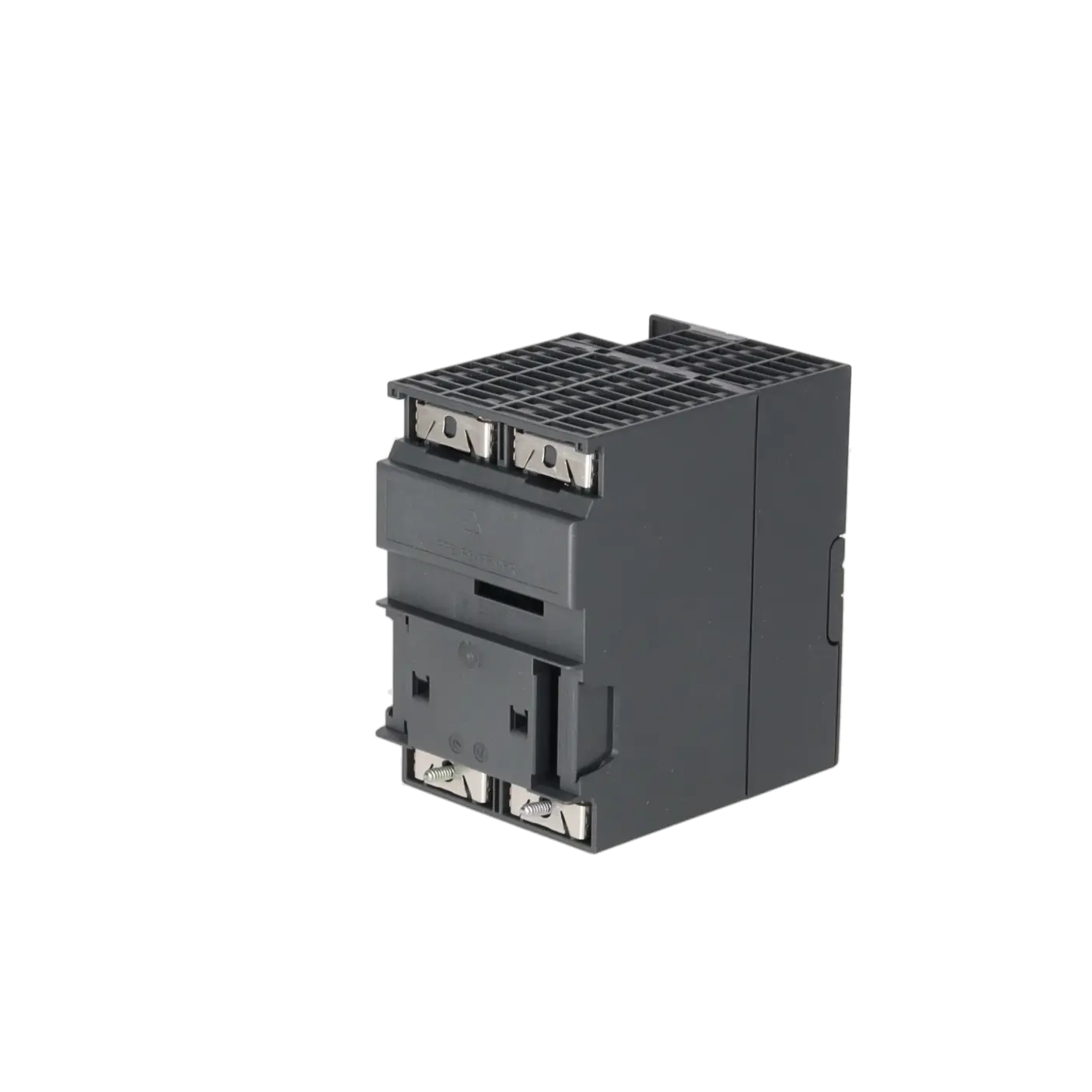

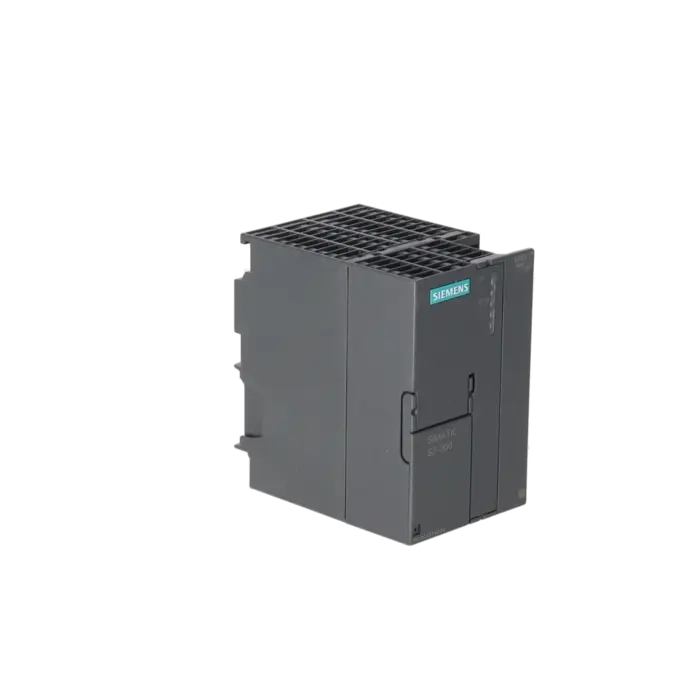

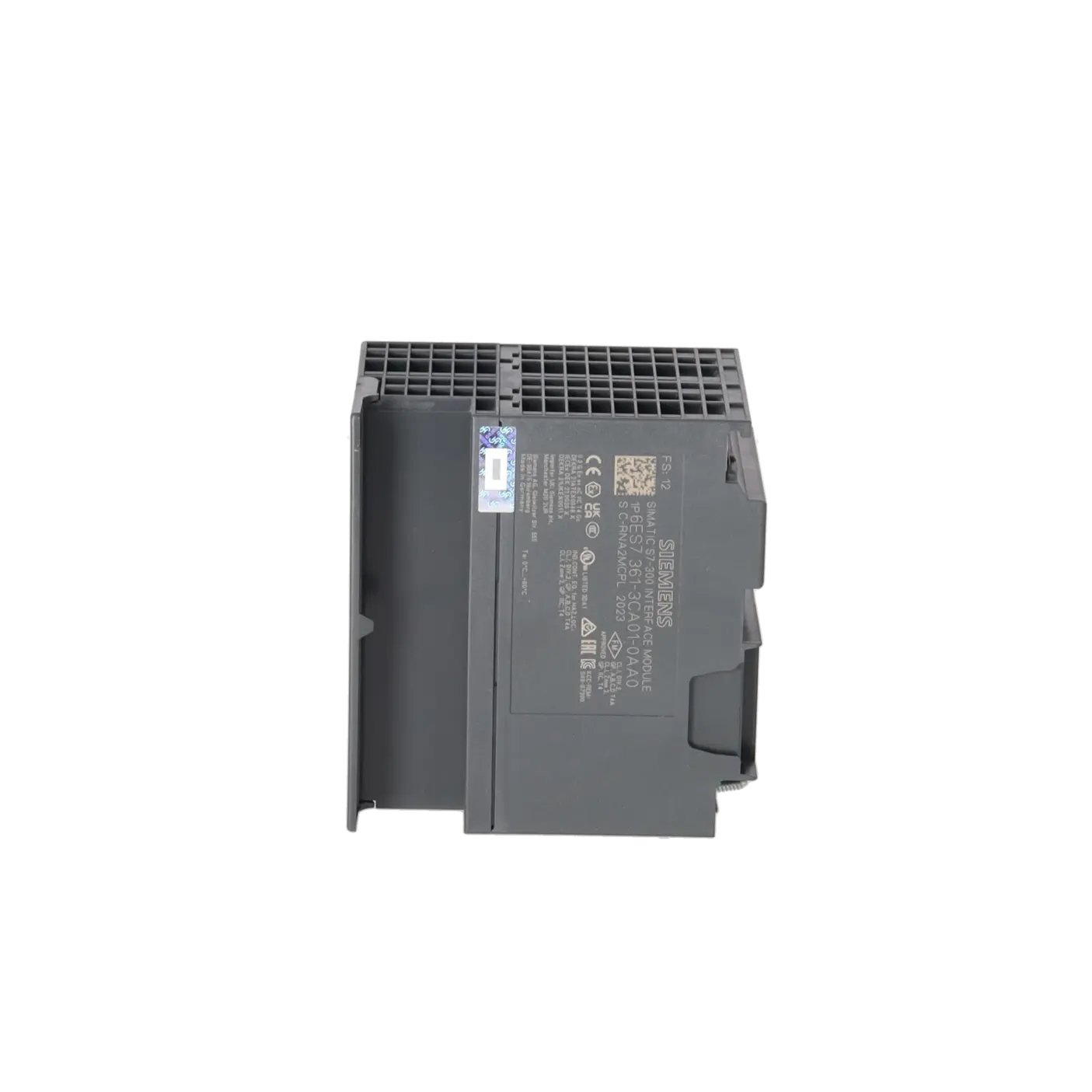

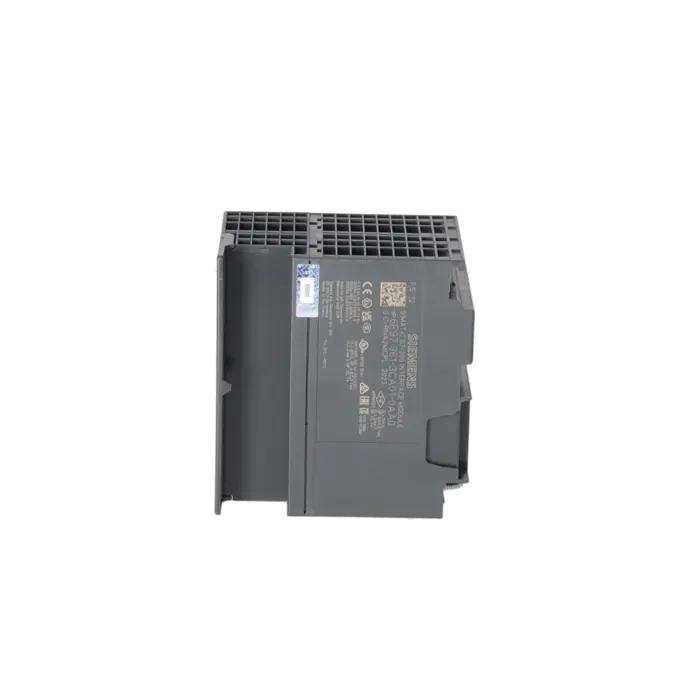

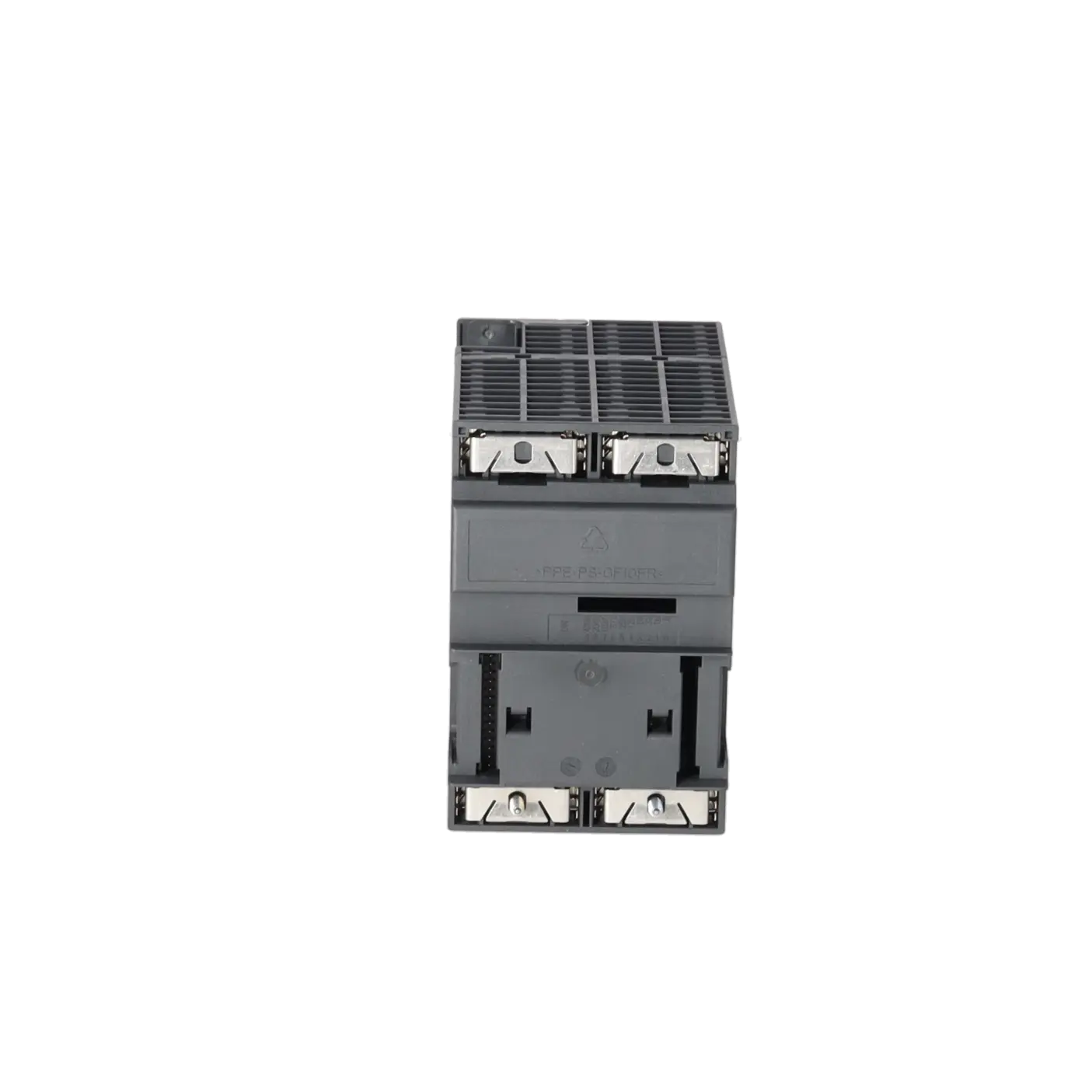

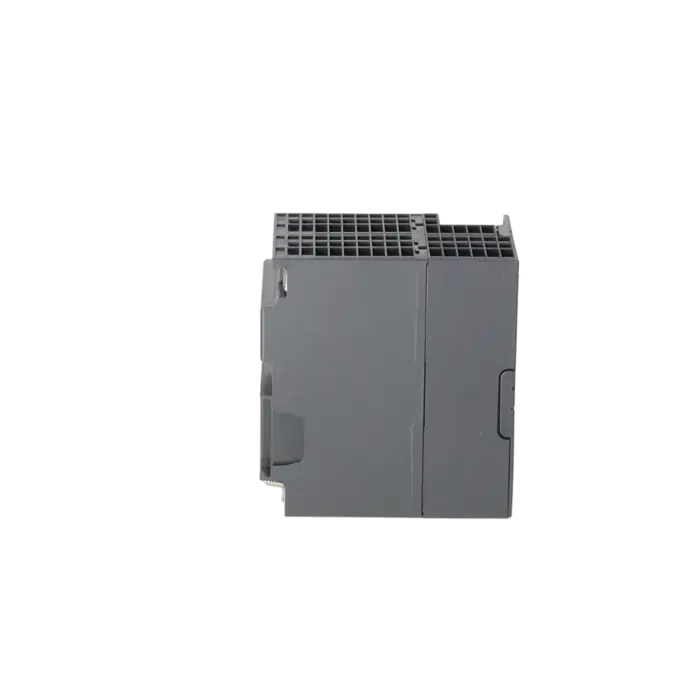

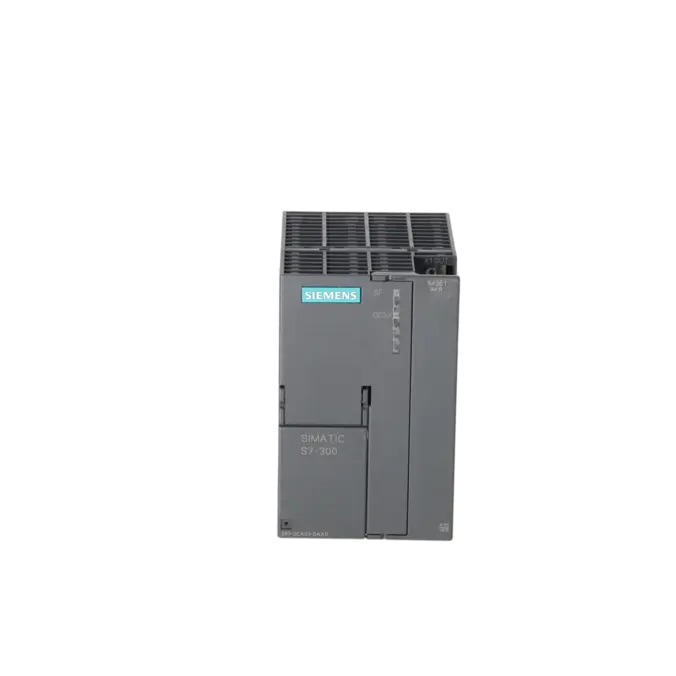

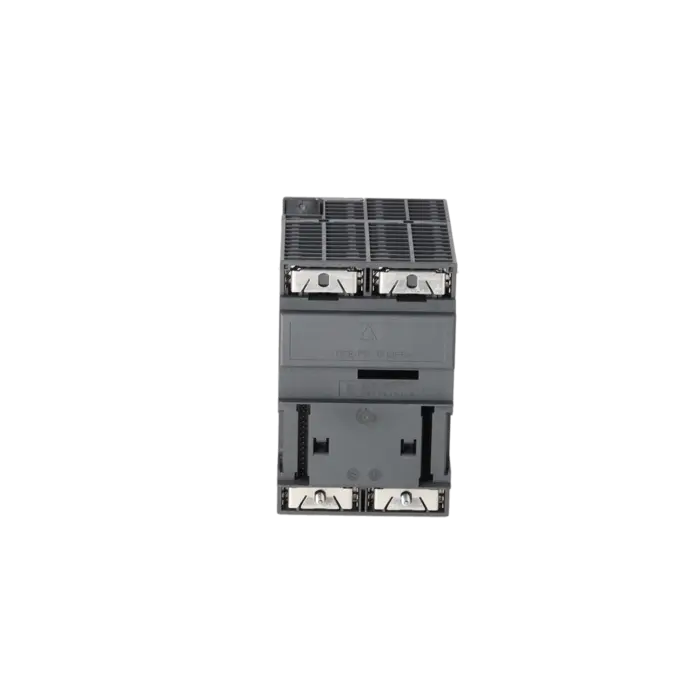

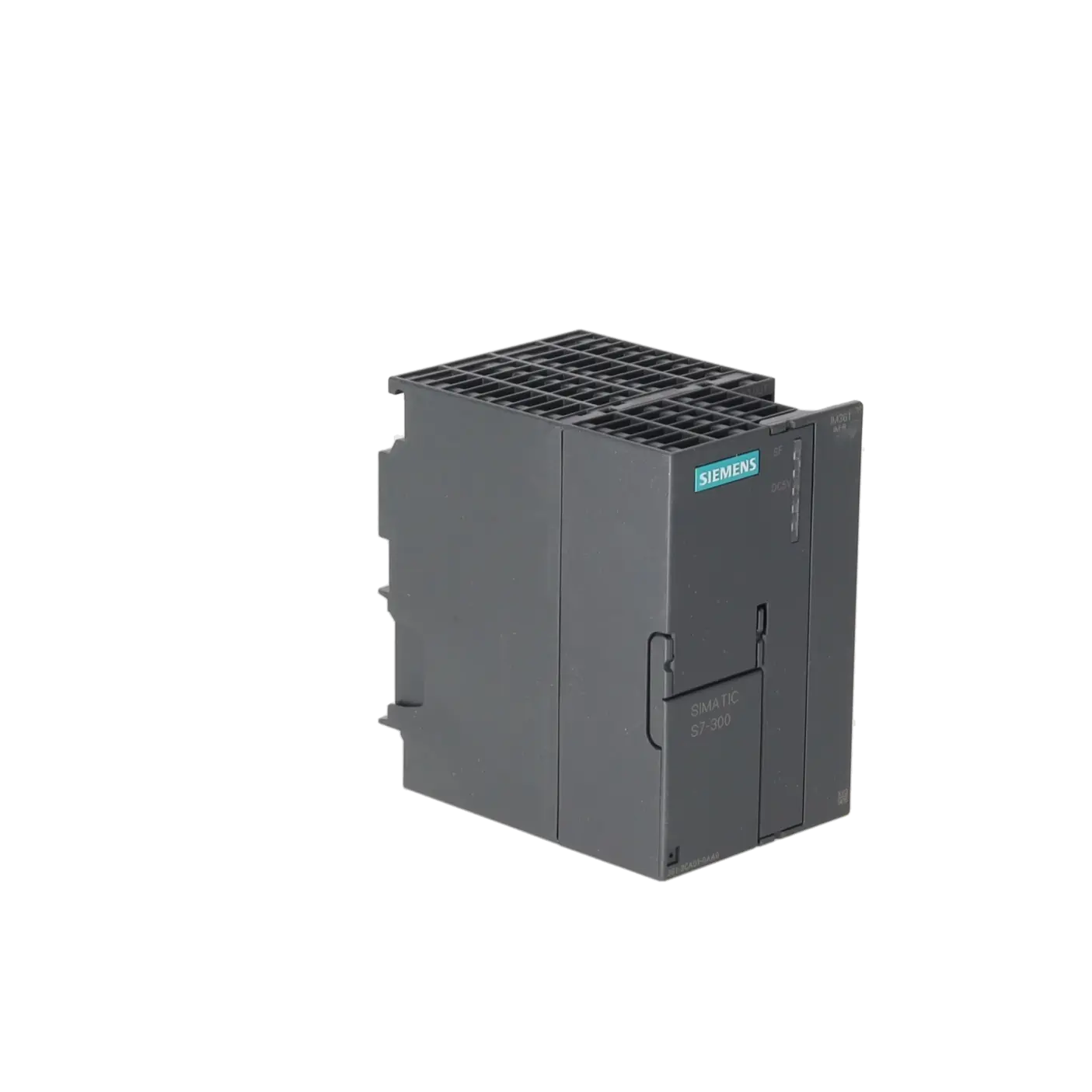

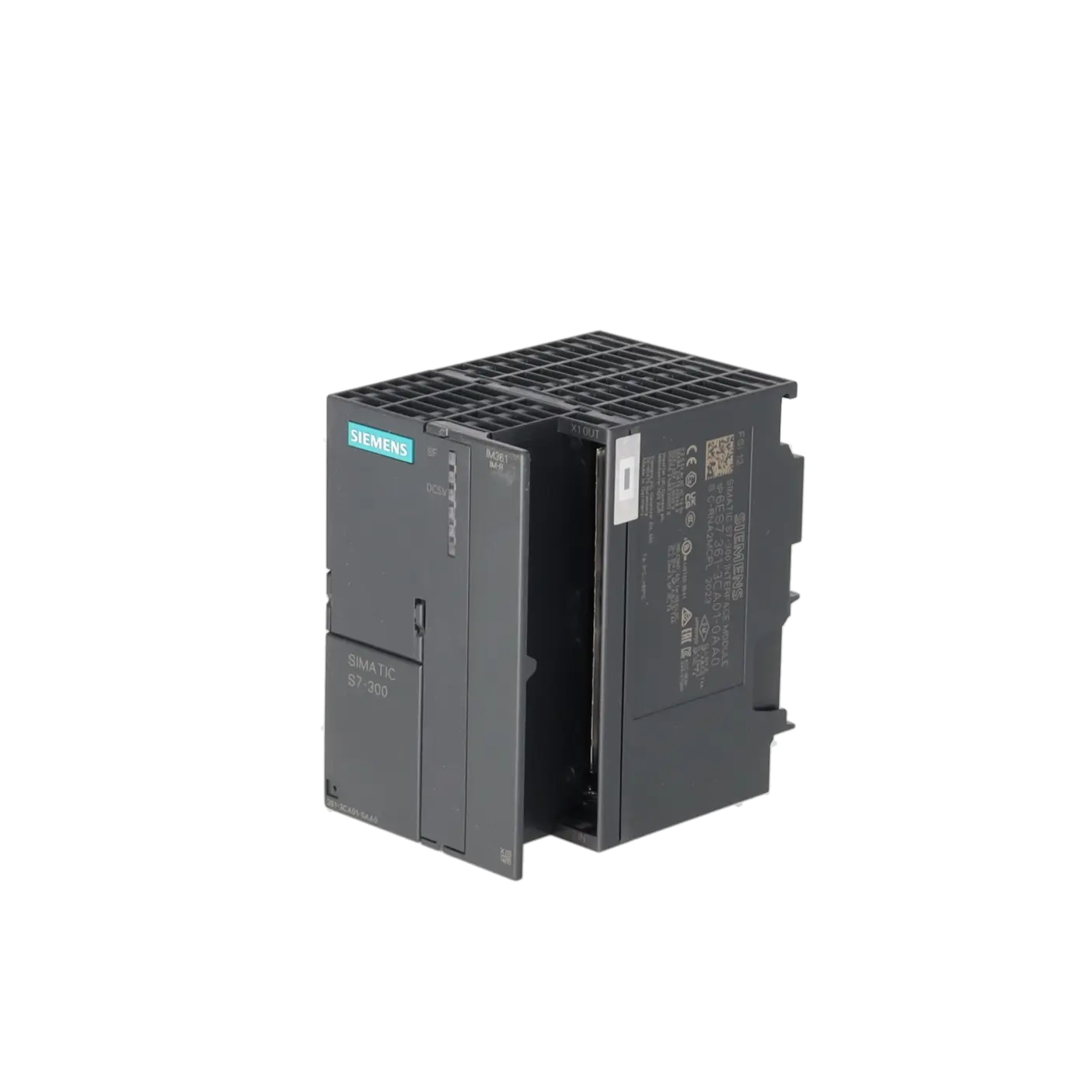

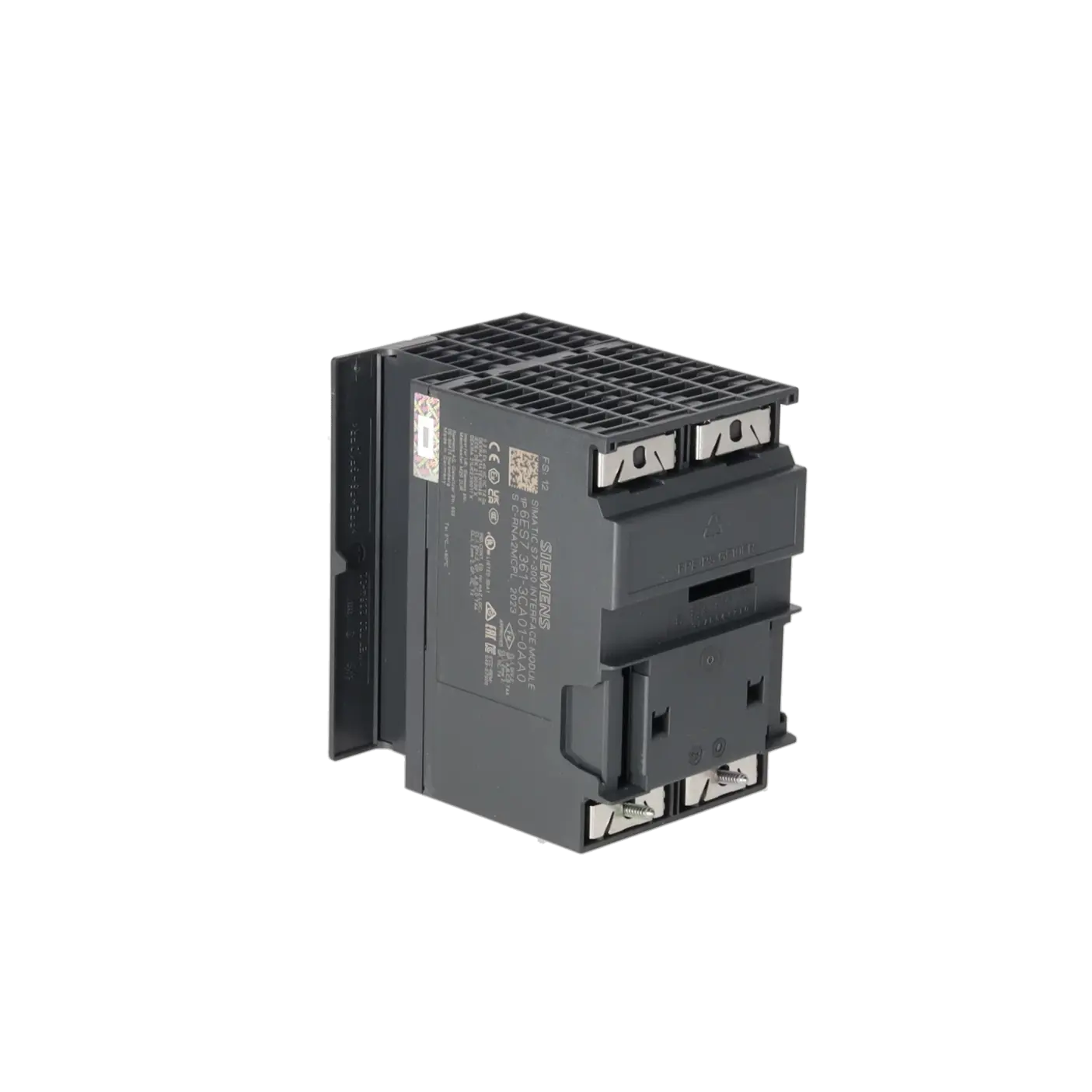

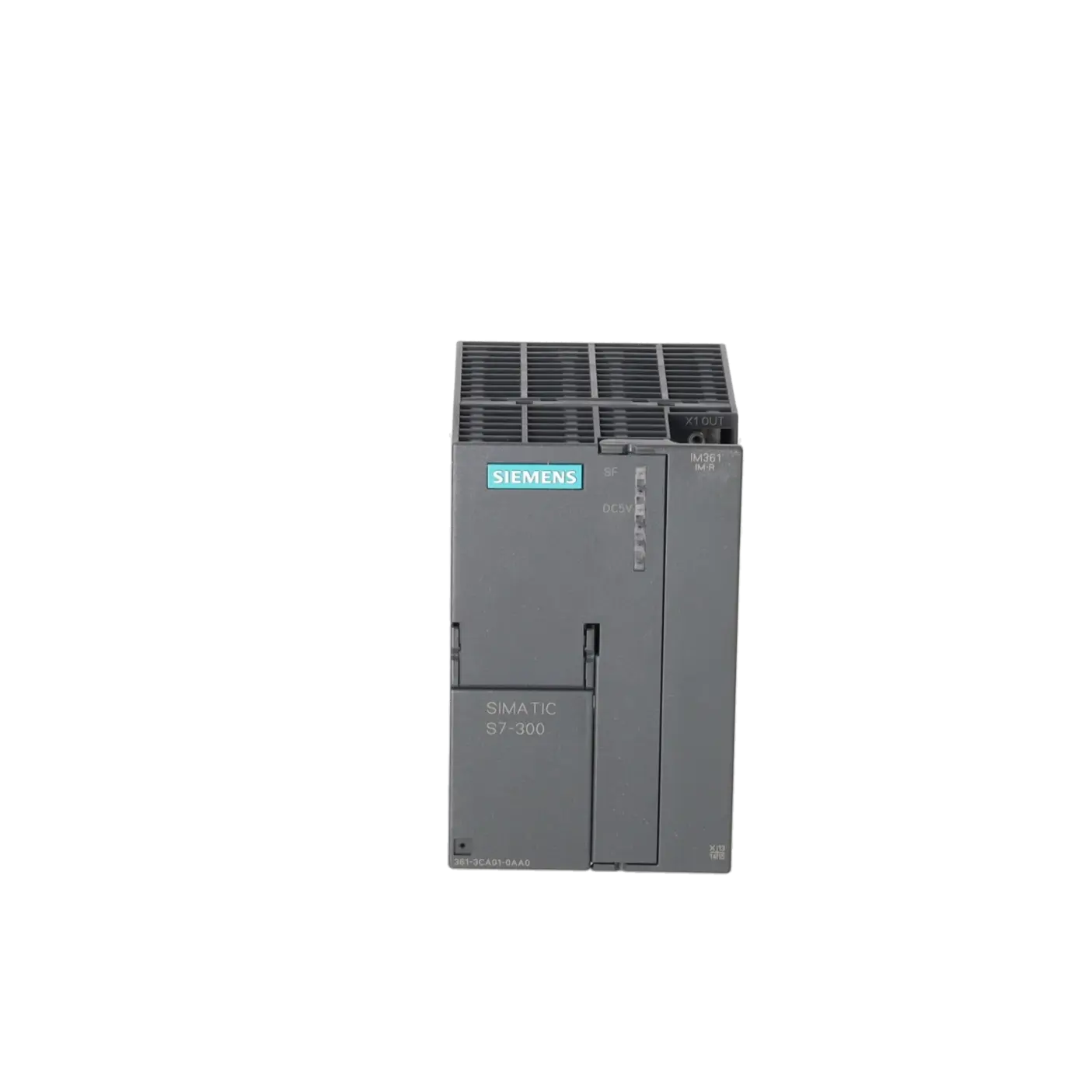

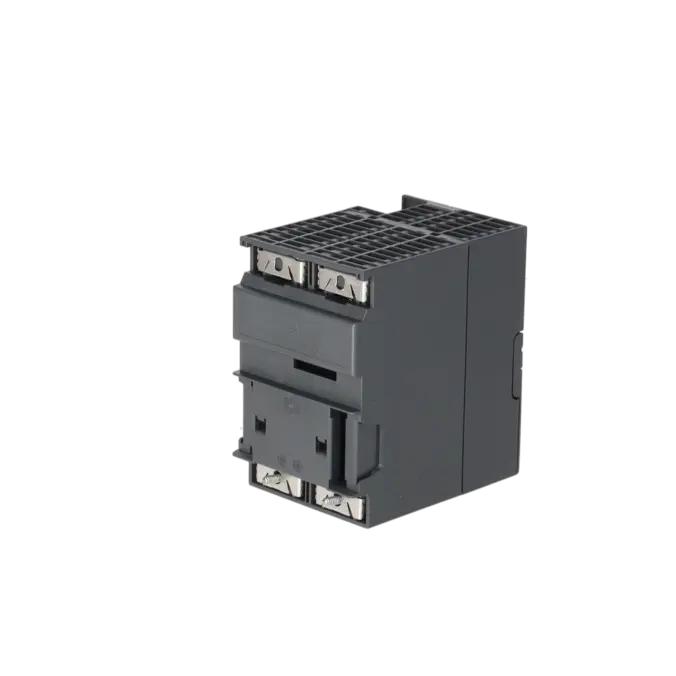

6ES7361-3CA01-0AA0 ist die Siemens SIMATIC S7-300 Anschaltung IM 361 für Erweiterungsbaugruppenträger. Das Modul sitzt nicht im Zentralrack, sondern in den Erweiterungsracks 1 bis 3 und verbindet diese mit einer IM 360 im Zentralrack. Damit lässt sich eine S7-300 auf zusätzliche Signal-, Funktions- oder Kommunikationsbaugruppen erweitern, wenn im Hauptrack der Platz oder die Rückwandbus-Reserve nicht mehr ausreicht. Für Instandhalter ist die IM 361 vor allem dann relevant, wenn eine bestehende Anlage stabil weiterbetrieben werden soll. Für den Einkauf ist sie wichtig, weil sie oft nicht als “normale SPS-Baugruppe”, sondern gezielt als Ersatzteil für bestehende Rack-Strukturen beschafft wird.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die IM 361 arbeitet mit 24 V DC Versorgungsspannung, benötigt laut Siemens maximal 500 mA Eingangsstrom und hat eine typische Verlustleistung von 5 W. Das ist wichtig für die Netzteil-Dimensionierung im Schaltschrank und für die thermische Reserve im Rack. Die Baugruppe misst 80 x 125 x 120 mm und wiegt rund 505 g, was bei engen Umbauten oder beim 1:1-Austausch berücksichtigt werden sollte. Pro CPU sind maximal drei Anschaltungen möglich. Außerdem unterstützt die IM 361 eine Kabellänge von bis zu 10 m zur nächsten IM, was sie für verteilte Rack-Anordnungen innerhalb des Schaltschranks oder zwischen Schrankfeldern interessant macht. Die LEDs SF und 5 VDC helfen bei der Grunddiagnose von Gruppenfehlern und Rückwandbusversorgung.

Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Siemens führt 6ES7361-3CA01-0AA0 in den zugänglichen Produktquellen als Spare Part / Ersatzteil. EICHLER weist zusätzlich den Produktstatus EOP: 2025-10-01 aus. Für Betreiber bedeutet das: Die Baugruppe ist klar im Life-Cycle- und Obsoleszenz-Kontext angekommen. In bestehenden Anlagen bleibt sie technisch relevant, aber Neuware wird tendenziell knapper und Beschaffung, Lagerstrategie sowie geprüfte Austauschoptionen gewinnen an Bedeutung. Für Entscheider ist das ein klassischer Fall, in dem Downtime-Risiko, Verfügbarkeit und Ersatzteilstrategie wichtiger werden als reine Listenpreisdiskussionen. Einen eindeutig verifizierten, vom Hersteller benannten Nachfolger konnte ich in den zugänglichen Herstellerquellen nicht belastbar bestätigen und nenne deshalb bewusst keinen.

Verfügbare EICHLER Leistungen und wann sie praxisrelevant sind

Für 6ES7361-3CA01-0AA0 bietet EICHLER derzeit Reparatur, Austausch, gebrauchte und neue Ausführungen an. Die Reparatur ist besonders sinnvoll, wenn die bestehende Anlage unverändert weiterlaufen soll und ein form-, fit- und funktionsgleicher Rücklauf benötigt wird. EICHLER verbindet die Reparatur mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Bei akutem Stillstand ist der Austausch meist die schnellere Option. Für Einkauf und Produktionsverantwortliche sind gebrauchte oder neue Lagerbestände relevant, wenn Ersatzteilrisiken aktiv abgesichert werden sollen. Gerade nach Eintritt in die Obsoleszenzphase helfen diese Leistungen dabei, die Funktionsfähigkeit älterer S7-300-Strukturen wirtschaftlich und kurzfristig aufrechtzuerhalten.

Ist 6ES7361-3CA01-0AA0 eine CPU oder eine Anschaltung?

Nein. 6ES7361-3CA01-0AA0 ist keine CPU, sondern eine Interface- bzw. Anschaltbaugruppe IM 361 für das S7-300-System. Sie übernimmt die Verbindung eines Erweiterungsracks mit dem Zentralrack und stellt selbst keine SPS-Programmlogik bereit. Für die Beschaffung ist dieser Unterschied wichtig, weil häufig versehentlich nach einer CPU gesucht wird, obwohl tatsächlich nur die Rack-Erweiterung ersetzt werden muss. Wer die Artikelnummer korrekt zuordnet, spart Zeit bei Anfrage, Austausch und Lagerhaltung.

Wie viele Erweiterungsracks kann ich mit der IM 361 anbinden?

Mit der SIMATIC-S7-300-Konfiguration über IM 360 im Zentralrack und IM 361 in den Erweiterungsracks lassen sich bis zu drei Erweiterungsracks anbinden. Das ist besonders dann relevant, wenn zusätzliche I/O, Funktionsmodule oder Kommunikationsbaugruppen benötigt werden, ohne die bestehende Steuerungsarchitektur sofort zu migrieren. Für Brownfield-Anlagen ist das oft die wirtschaftlichere Lösung, weil der vorhandene Maschinenaufbau erhalten bleibt und nur die Rack-Struktur erweitert oder instandgesetzt wird.

Wofür brauche ich IM 361 statt IM 365?

Die IM 361 wird eingesetzt, wenn eine S7-300 um bis zu drei Erweiterungsracks ergänzt werden soll und die Verbindung über IM 360 / IM 361 erfolgt. Die IM 365 ist dagegen für eine andere Erweiterungslogik gedacht und ist auf den einfacheren Aufbau ausgelegt. Wichtig ist der Unterschied beim Kommunikationsbus: Siemens beschreibt für die IM-365-Lösung Einschränkungen, während die IM-360/361-Variante für typische S7-300-Erweiterungsracks mit weiterführender Funktionalität vorgesehen ist. Für Betreiber älterer Anlagen ist die korrekte Auswahl entscheidend, damit Erweiterungsbaugruppen später nicht nur mechanisch passen, sondern auch elektrisch und diagnostisch sauber arbeiten.

Kann ich im Erweiterungsrack hinter der IM 361 auch weitere Baugruppen betreiben?

Ja. Für S7-300-Racks 1 bis 3 gilt: Steckplatz 3 ist für die Interface-Baugruppe reserviert, die Steckplätze 4 bis 11 sind für Signalmodule, Funktionsmodule oder – abhängig von der Interface-Konfiguration – auch Kommunikationsprozessoren vorgesehen. Genau deshalb ist die IM 361 in vielen Bestandsanlagen mehr als nur ein Verbindungsmodul: Sie ist die Grundlage dafür, dass zusätzliche Baugruppen im Erweiterungsrack überhaupt strukturiert eingebunden werden können. Für Instandhalter ist das wichtig, wenn sie die Anlage ohne komplette Migration weiter ausbauen oder 1:1 instand setzen müssen.

Ist 6ES7361-3CA01-0AA0 noch lieferbar oder nur noch als Ersatzteil?

Siemens kennzeichnet die Baugruppe in den zugänglichen Produktquellen als Ersatzteil, und EICHLER weist zusätzlich EOP 2025-10-01 aus. Gleichzeitig bietet EICHLER für diese Artikelnummer weiterhin Reparatur, Austausch, gebrauchte und neue Varianten an. Für den Einkauf heißt das: Die Beschaffung ist weiterhin möglich, aber typischerweise stärker vom Marktbestand, Servicefähigkeit und geprüften Austauschoptionen abhängig als bei aktiver Serienware. Für Produktionsverantwortliche ist das ein klares Signal, Ersatzteilstrategie und Ausfallvorsorge nicht auf später zu verschieben.
