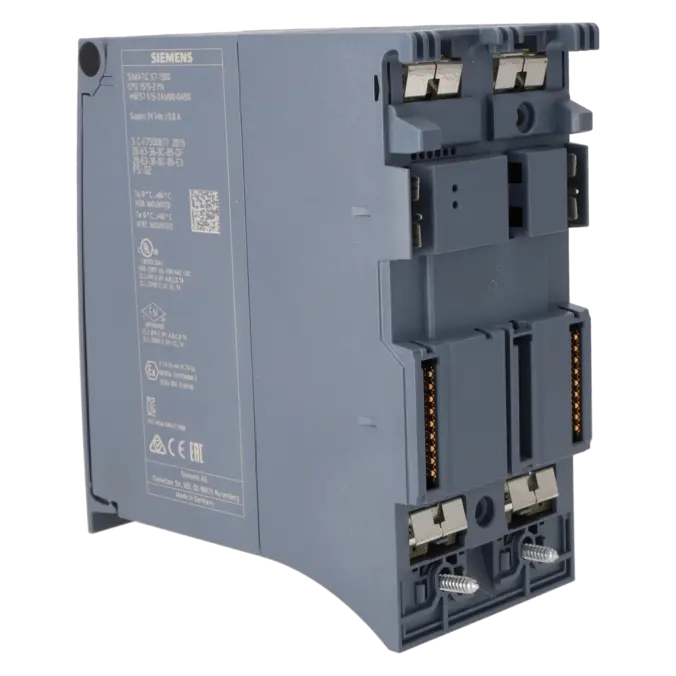

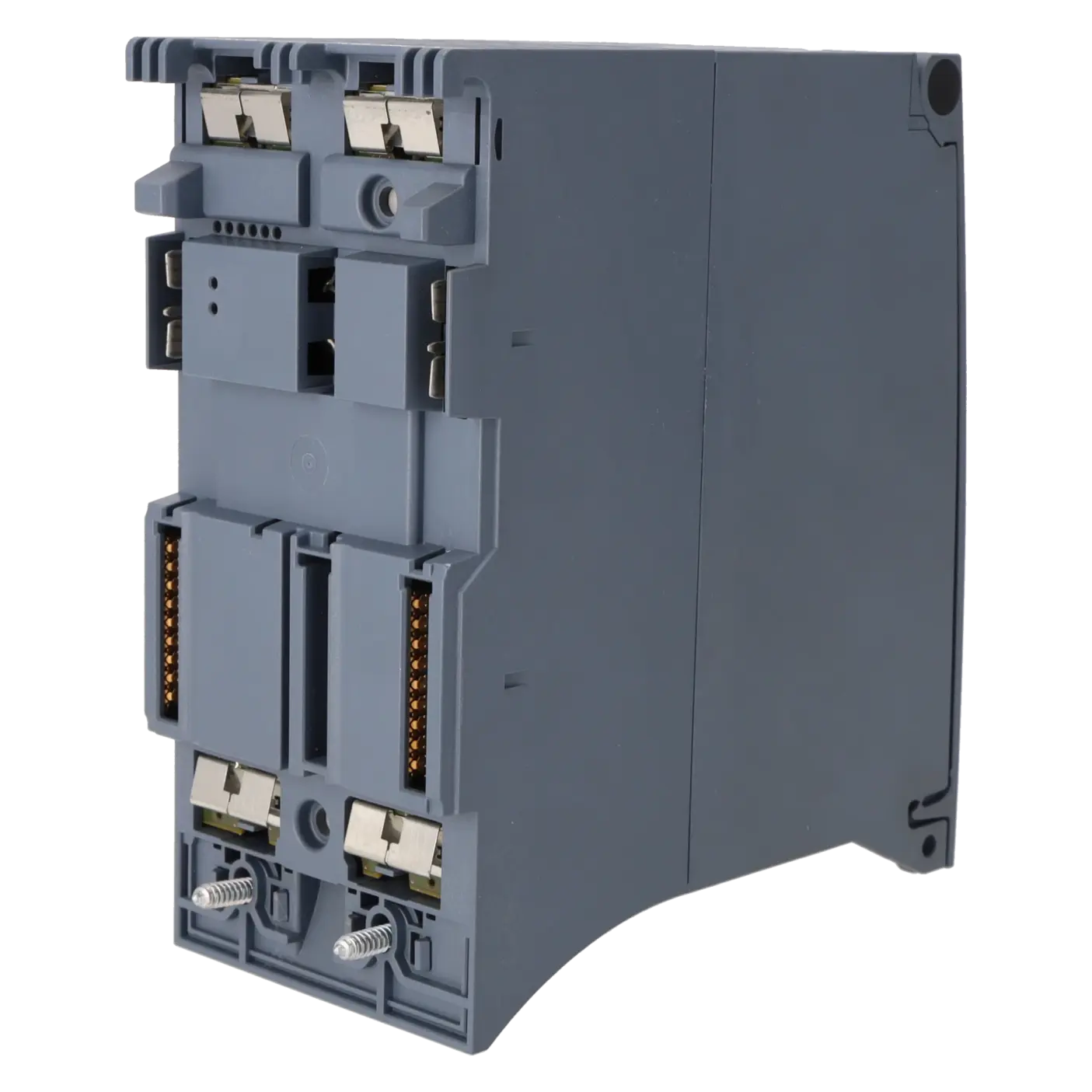

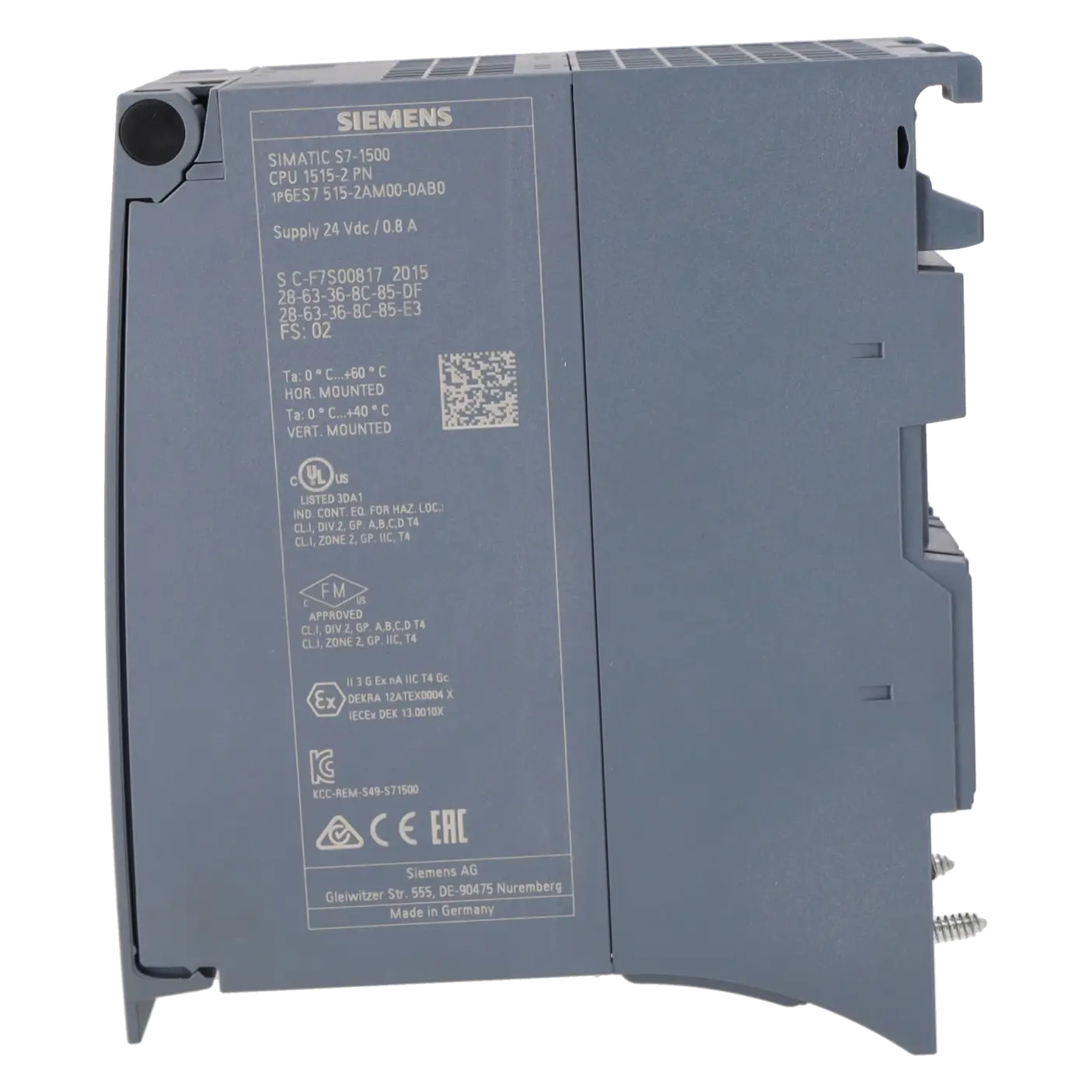

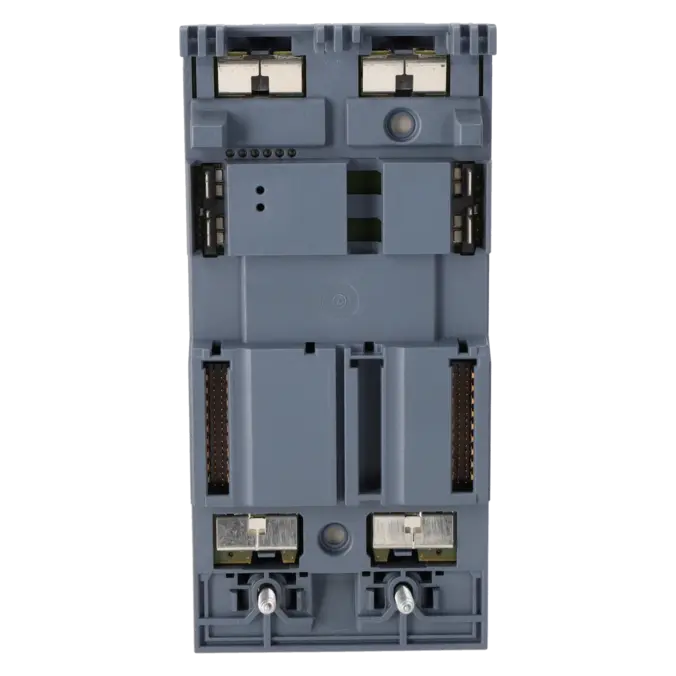

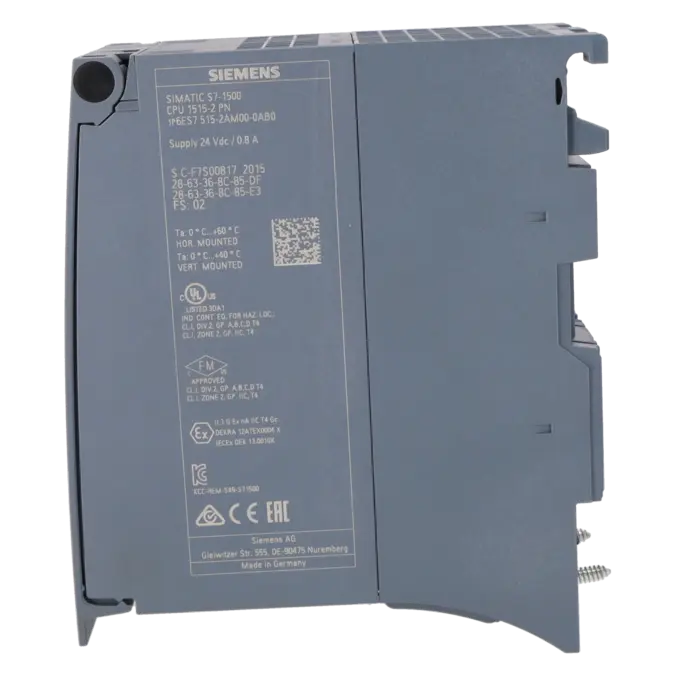

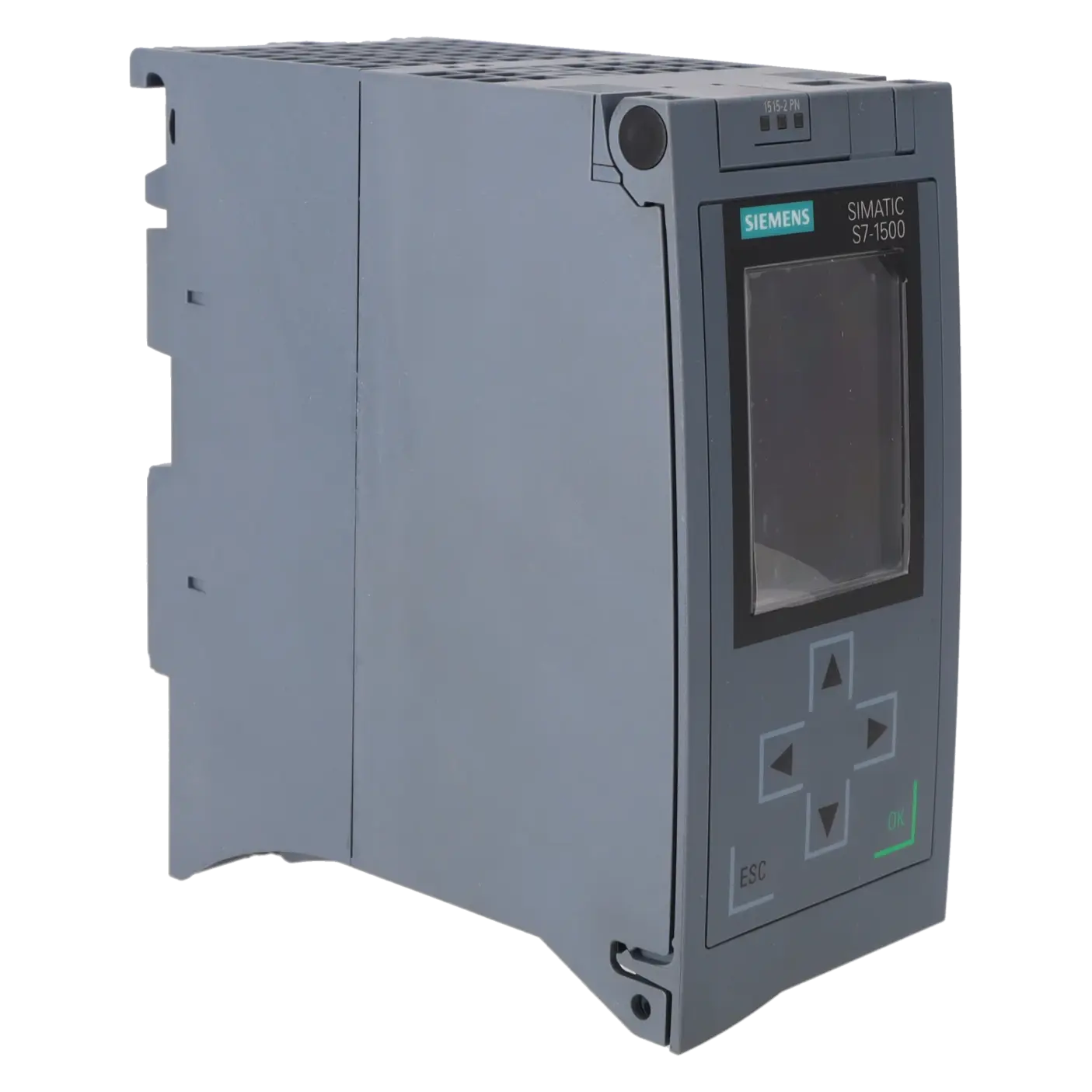

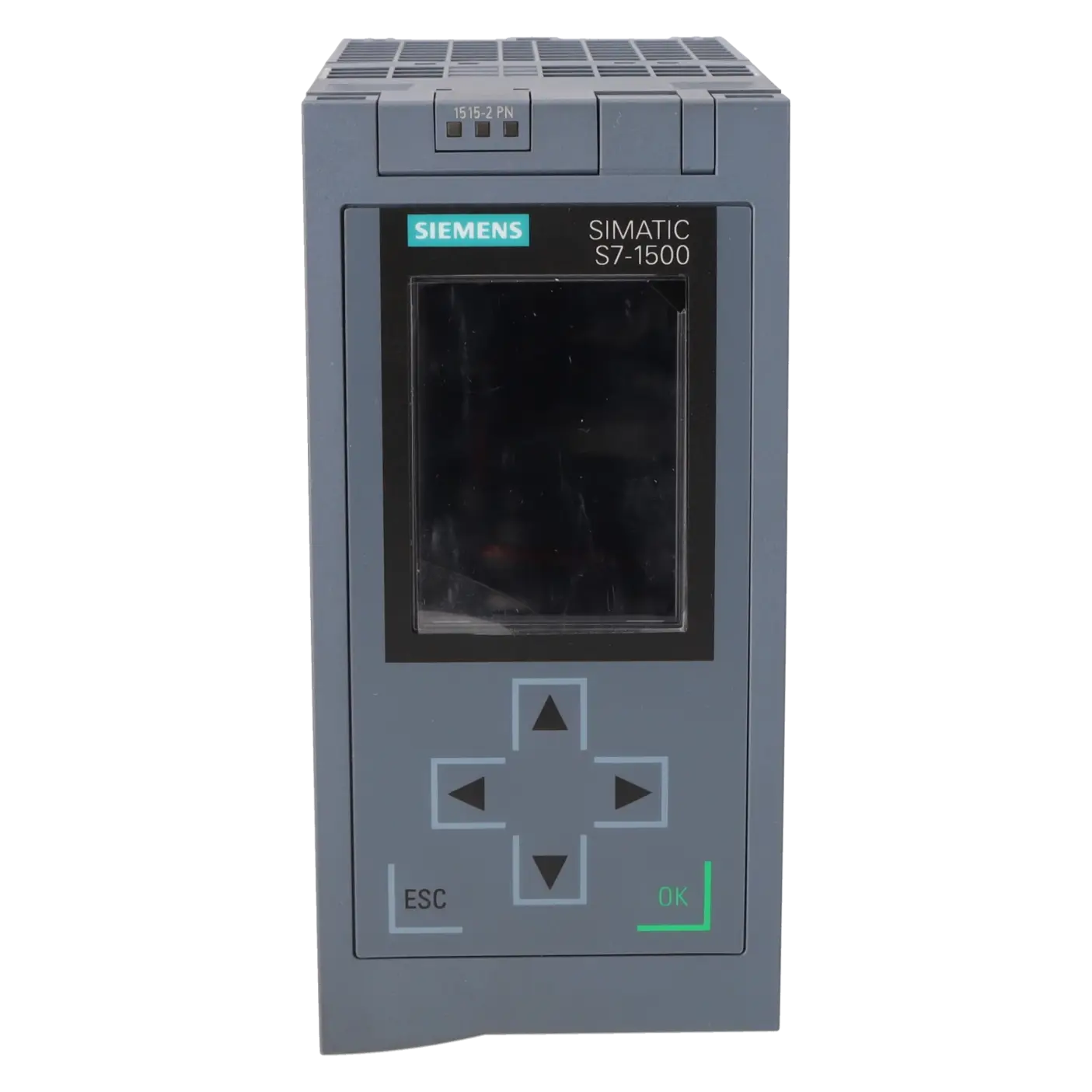

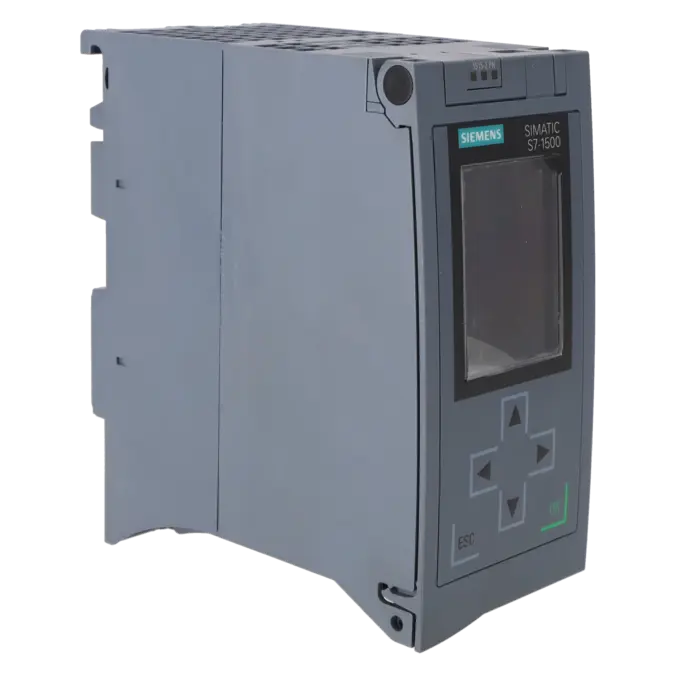

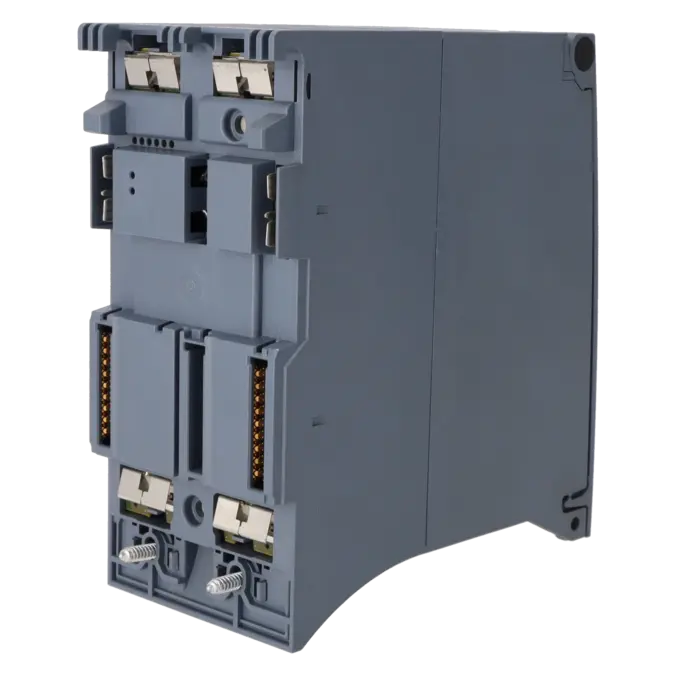

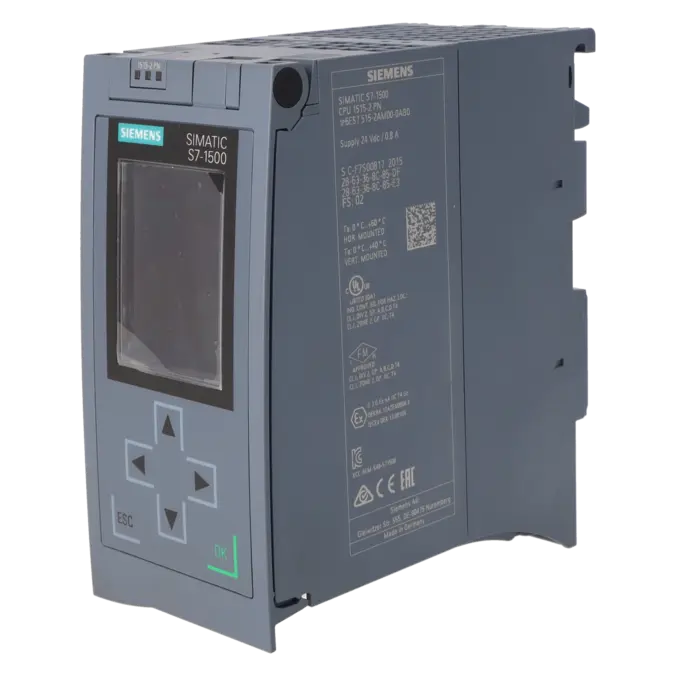

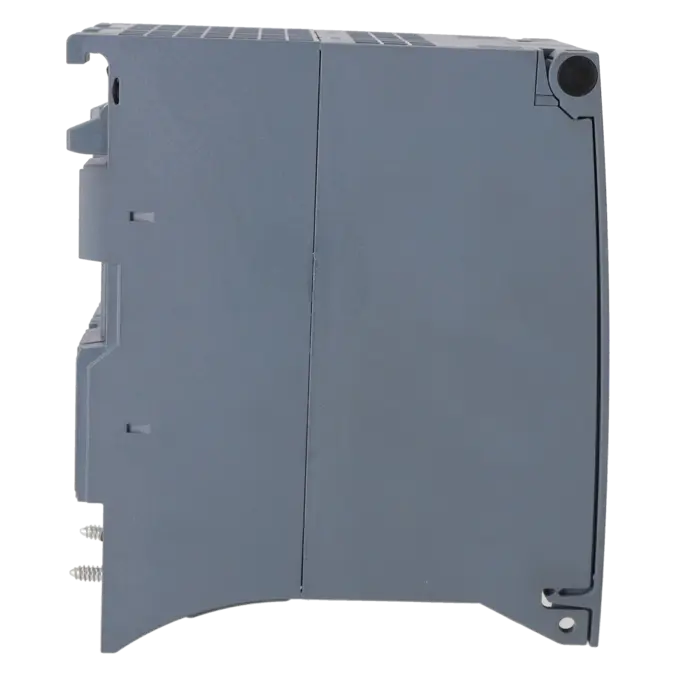

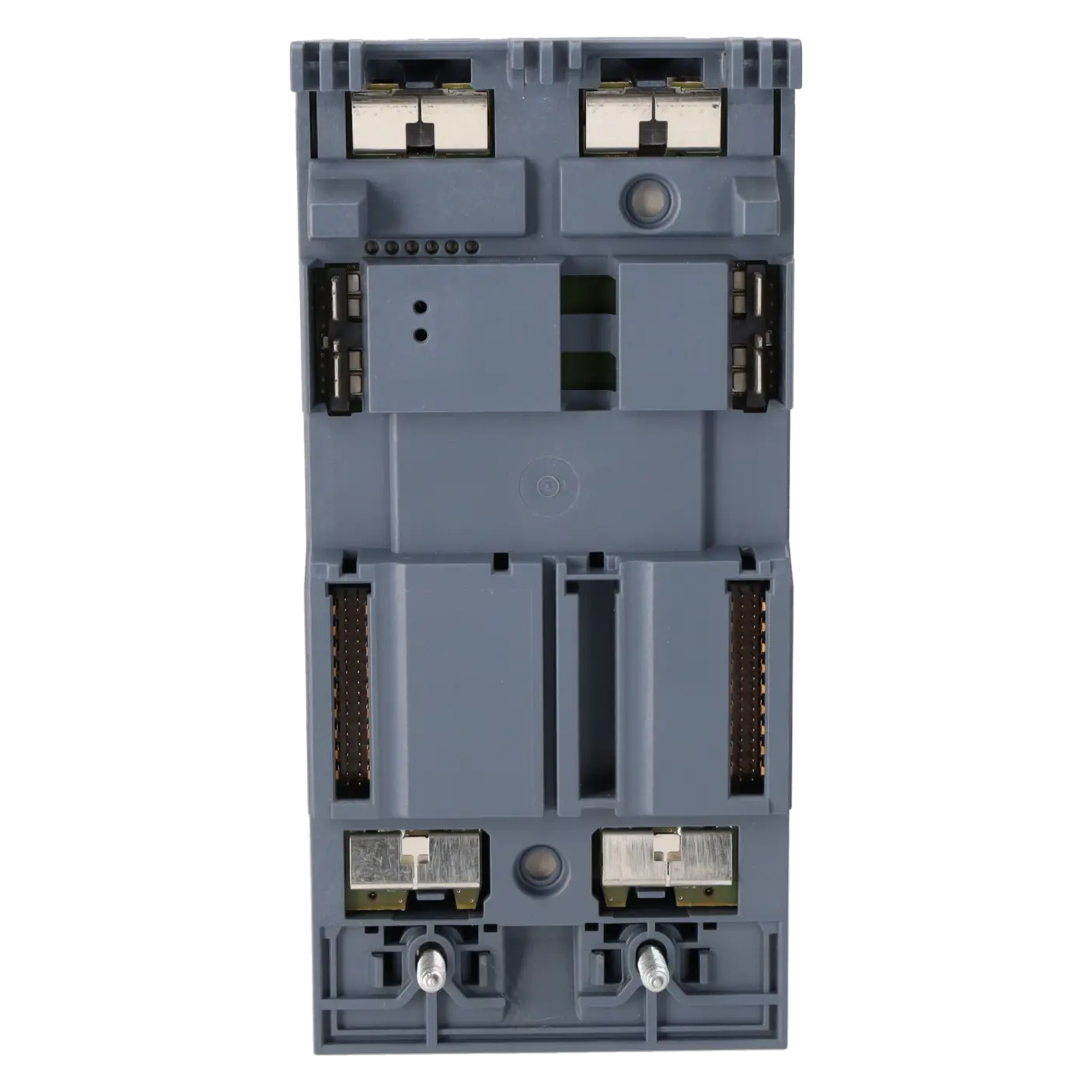

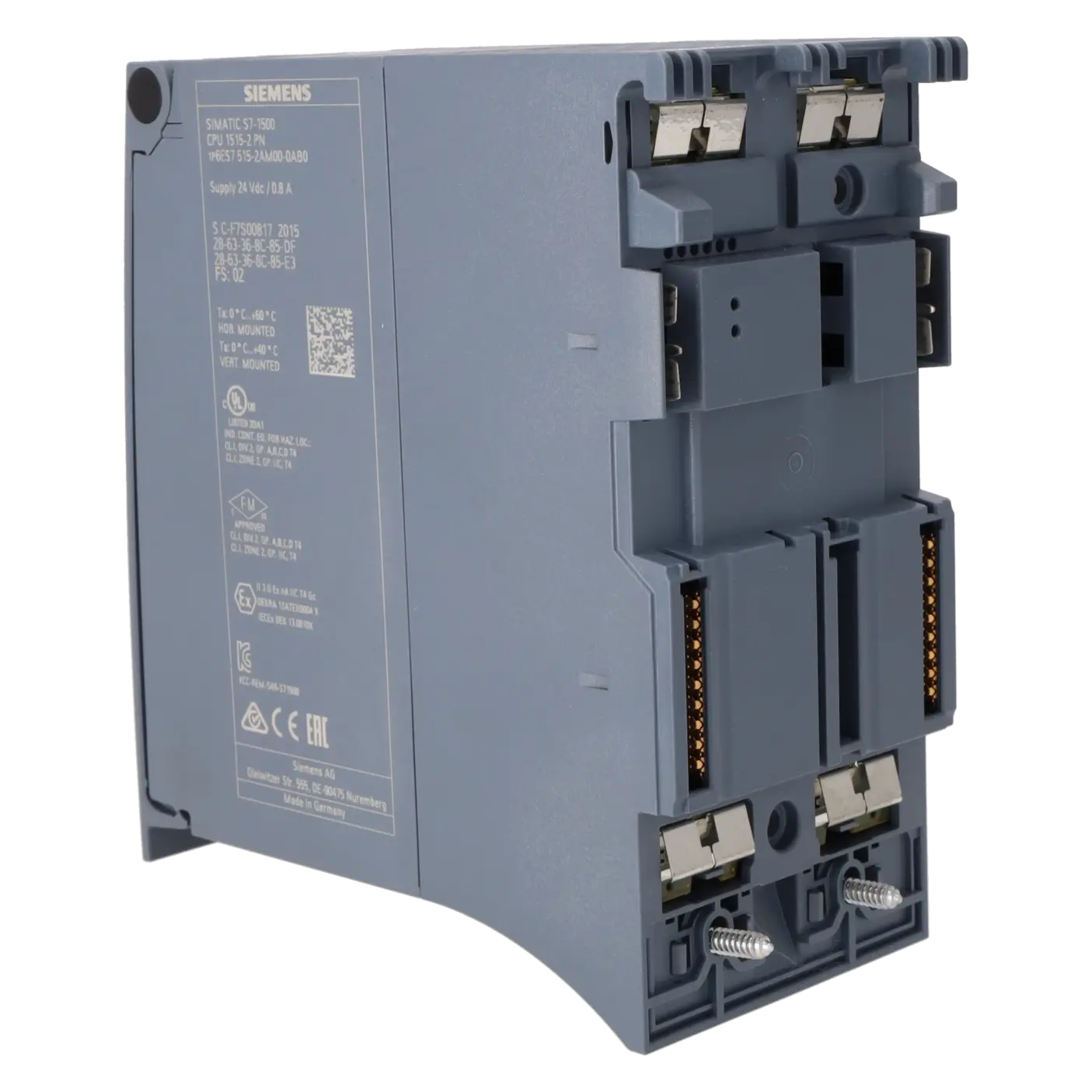

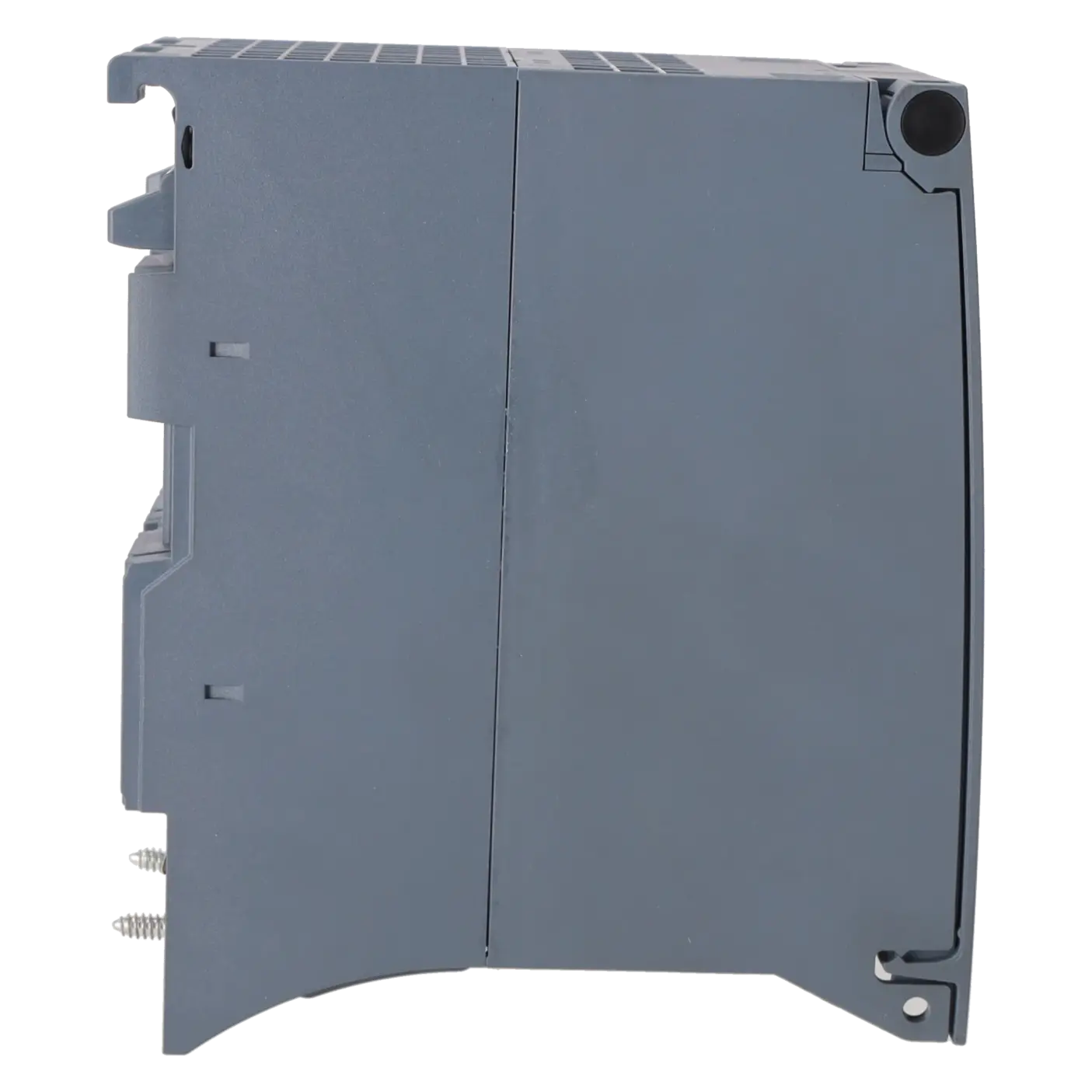

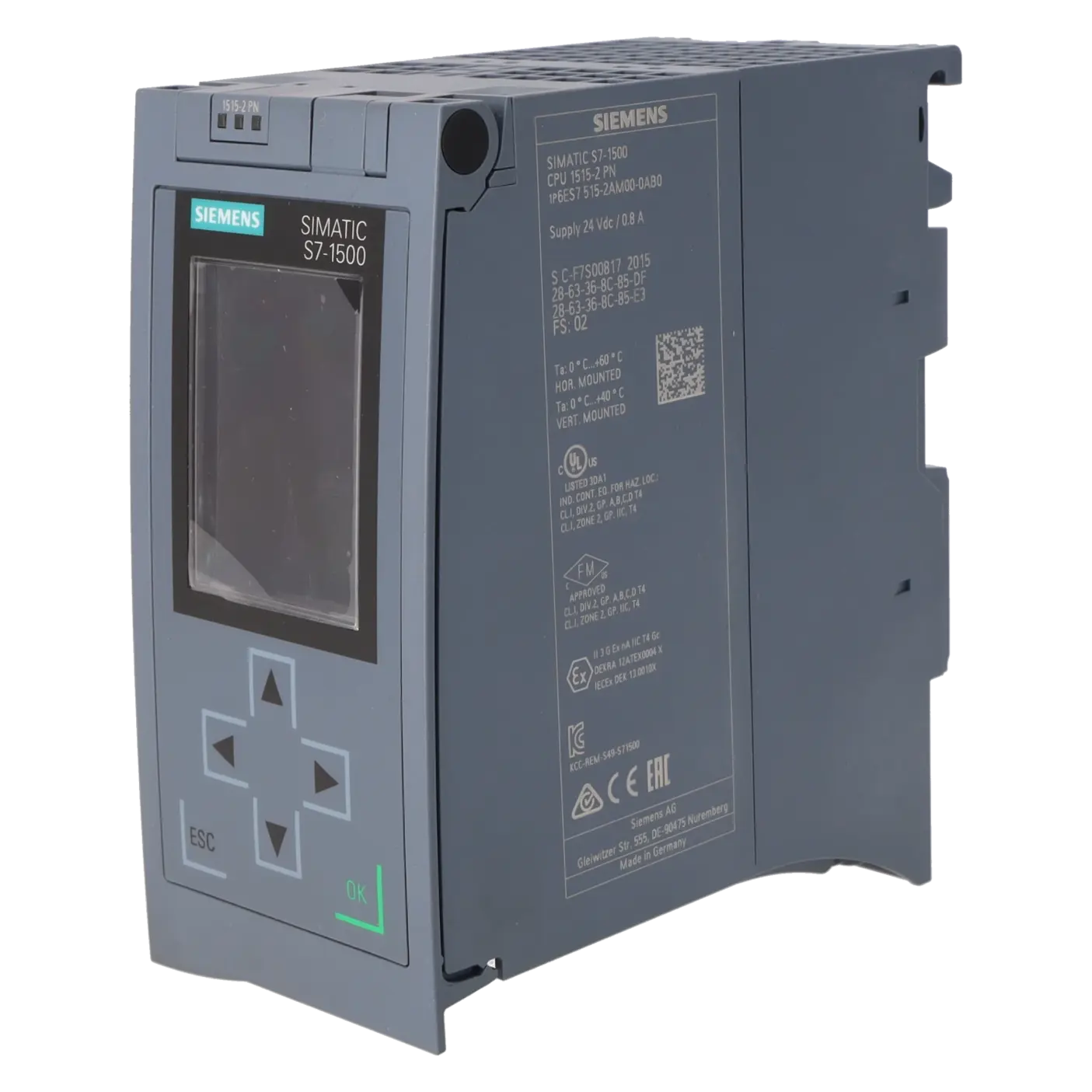

SIEMENS 6ES7515-2AM00-0AB0
- EICHLER-Art.Nr.: K0370592
- EAN: 4047623402206
- UPC: 887621775834
Produktbeschreibung
SIMATIC S7-1500, CPU 1515-2 PN, ZENTRALBAUGRUPPE MIT ARBEITSSPEICHER 500 KB FUER PROGRAMM UND 3 MB FUER DATEN, 1. SCHNITTSTELLE, PROFINET IRT MIT 2 PORT SWITCH, 2. SCHNITTSTELLE, ETHERNET, 30 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NOTWENDIG
Leistungen für SIEMENS 6ES7515-2AM00-0AB0
Reparatur
von 1.803,17 €
bis 2.912,82 €
Austausch
3.207,60 €
3.047,22 €
Gebraucht
3.564,00 €
3.385,80 €
Neu
SIEMENS |
6ES7515-2AM00-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: N | ||
| Nettogewicht pro ME | 0.915 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2016-06-07 | ||
| EAN | 4047623402206 | ||
| UPC | 887621775834 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4A9H | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20131129 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6ES7515-2AM00-0AB0 und wo wird es eingesetzt
6ES7515-2AM00-0AB0 ist eine SIEMENS SIMATIC S7-1500 CPU 1515-2 PN und gehört zur Artikelgruppe CPU- und Zentralbaugruppen. Die Baugruppe übernimmt in automatisierten Maschinen und Anlagen die zentrale Programmbearbeitung, Kommunikationskoordination und Diagnose innerhalb eines S7-1500 Automatisierungssystems. Sie wird vor allem in mittleren bis größeren Automatisierungsapplikationen eingesetzt, in denen PROFINET-Kommunikation, schnelle Programmbearbeitung und strukturierte Diagnosefunktionen erforderlich sind. Für Instandhaltung und Einkauf ist die exakte Artikelnummer entscheidend, da Hardwarestand, Firmwarestand, Projektierung und vorhandene SIMATIC Memory Card bei Ersatz, Reparatur oder Austausch sauber abgeglichen werden müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die CPU 1515-2 PN verfügt über einen Arbeitsspeicher von 500 KB für Programm und 3 MB für Daten. Die typische Bit-Bearbeitungszeit von 30 ns ist relevant für Steuerungsaufgaben mit kurzen Reaktionszeiten. Die Versorgung erfolgt über DC 24 V in einem zulässigen Bereich von 19,2 V bis 28,8 V, wodurch die Spannungsversorgung bei Störungen gezielt geprüft werden kann. Die Baugruppe besitzt zwei PROFINET-Schnittstellen: eine erste Schnittstelle mit PROFINET IRT und 2-Port-Switch sowie eine zweite Ethernet-Schnittstelle. Für den Betrieb ist eine SIMATIC Memory Card notwendig, da Anwenderprogramm und Ladespeicher darüber bereitgestellt werden. Projektseitig ist die CPU ab STEP 7 TIA Portal V13 SP1 integrierbar.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6ES7515-2AM00-0AB0 ist der Produktstatus mit EOP: 2016-06-07 gekennzeichnet. Damit steht bei Betreiberentscheidungen weniger die Neubeschaffung als Serienartikel im Vordergrund, sondern die abgesicherte Weiternutzung vorhandener Anlagen. Bei abgekündigten oder schwerer beschaffbaren SPS-Zentralbaugruppen steigt das Risiko ungeplanter Stillstände, wenn keine passende Ersatzteil-, Reparatur- oder Austauschstrategie vorhanden ist. Ein möglicher Nachfolger oder Ersatztyp sollte nicht pauschal als steckkompatibel behandelt werden, sondern immer mit vorhandener Projektierung, Firmwarestand, Hardwarekonfiguration, Schnittstellennutzung und Anlagenfreigabe abgeglichen werden. Besonders kritisch sind Anwendungen, in denen CPU, SIMATIC Memory Card und PROFINET-Teilnehmer eng aufeinander abgestimmt sind.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei 6ES7515-2AM00-0AB0 sind vor allem Reparatur, Austausch, geprüfte Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann Stillstandsrisiken reduzieren, wenn die Baugruppe nach individuellem Fehlerbild geprüft, elektronisch instand gesetzt und anschließend funktionsgeprüft wird. Ein Austauschgerät ist besonders sinnvoll, wenn eine Anlage kurzfristig wieder in Betrieb gehen muss und die vorhandene Projektierung weiter genutzt werden soll. Für Betreiber mit mehreren S7-1500 Anlagen kann Life Cycle Management helfen, Beschaffungsrisiken, Bevorratung und Reparaturstrategie planbarer zu machen. Ergänzend unterstützen technische Vor-Ort-Leistungen bei Diagnose, Programmsicherung und Austauschvorbereitung direkt an der Anlage. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 1515-2 PN |
| HW-Funktionsstand | FS02 |
| Firmware-Version | V1.8 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Ja; mit minimalen OB 6x Zyklus von 500 µs |
| Engineering mit | |
| ● STEP 7 TIA Portal projektierbar/integriert ab Version | V13 SP1 Update 4 |
| Konfigurationssteuerung | |
| über Datensatz | Ja |
| Display | |
| Bildschirmdiagonale [cm] | 6,1 cm |
| Bedienelemente | |
| Anzahl der Tasten | 6 |
| Betriebsartenschalter | 1 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Verpolschutz | Ja |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 0,8 A |
| Einschaltstrom, max. | 2,4 A; Nennwert |
| I²t | 0,02 A²·s |
| Leistung | |
| Einspeiseleistung in den Rückwandbus | 12 W |
| Leistungsaufnahme aus dem Rückwandbus (bilanziert) | 6,2 W |
| Verlustleistung | |
| Verlustleistung, typ. | 6,3 W |
| Speicher | |
| SIMATIC Memory Card erforderlich | Ja |
| Arbeitsspeicher | |
| ● integriert (für Programm) | 500 kbyte |
| ● integriert (für Daten) | 3 Mbyte |
| Ladespeicher | |
| ● steckbar (SIMATIC Memory Card), max. | 32 Gbyte |
| Pufferung | |
| ● wartungsfrei | Ja |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 30 ns |
| für Wortoperationen, typ. | 36 ns |
| für Festpunktarithmetik, typ. | 48 ns |
| für Gleitpunktarithmetik, typ. | 192 ns |
| CPU-Bausteine | |
| Anzahl Elemente (gesamt) | 6 000; Bausteine (OB, FB, FC, DB) und UDTs |
| DB | |
| ● Nummernband | 1 ... 60 999; unterteilt in: vom Anwender nutzbares Nummernband: 1 ... 59 999 und Nummernband via SFC 86 erzeugter DBs: 60 000 ... 60 999 |
| ● Größe, max. | 3 Mbyte; bei nicht optimierten Bausteinzugriffen ist die max. Größe des DBs 64 kbyte |
| FB | |
| ● Nummernband | 0 ... 65 535 |
| ● Größe, max. | 500 kbyte |
| FC | |
| ● Nummernband | 0 ... 65 535 |
| ● Größe, max. | 500 kbyte |
| OB | |
| ● Größe, max. | 500 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 100 |
| ● Anzahl Uhrzeitalarm-OBs | 20 |
| ● Anzahl Verzögerungsalarm-OBs | 20 |
| ● Anzahl Weckalarm-OBs | 20 |
| ● Anzahl Prozessalarm-OBs | 50 |
| ● Anzahl DPV1-Alarm-OBs | 3 |
| ● Anzahl Taktsynchronität-OBs | 1 |
| ● Anzahl Technologiesynchronalarm-OBs | 2 |
| ● Anzahl Anlauf-OBs | 100 |
| ● Anzahl Asynchron-Fehler-OBs | 4 |
| ● Anzahl Synchron-Fehler-OBs | 2 |
| ● Anzahl Diagnosealarm-OBs | 1 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 24 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 2 048 |
| Remanenz | |
| — einstellbar | Ja |
| IEC-Counter | |
| ● Anzahl | beliebig (nur durch den Arbeitsspeicher begrenzt) |
| Remanenz | |
| — einstellbar | Ja |
| S7-Zeiten | |
| ● Anzahl | 2 048 |
| Remanenz | |
| — einstellbar | Ja |
| IEC-Timer | |
| ● Anzahl | beliebig (nur durch den Arbeitsspeicher begrenzt) |
| Remanenz | |
| — einstellbar | Ja |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 512 kbyte; in Summe; für Merker, Zeiten, Zähler, DBs und Technologiedaten (Achsen) nutzbarer Remanenzspeicher: 472 kbyte |
| Merker | |
| ● Größe, max. | 16 kbyte |
| ● Anzahl Taktmerker | 8; Es sind 8 Taktmerkerbits, zusammengefasst in einem Taktmerkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja |
| ● Remanenz voreingestellt | Nein |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 64 kbyte; max. 16 kbyte pro Baustein |
| Adressbereich | |
| Anzahl IO-Module | 8 192; max. Anzahl Module / Submodule |
| Peripherieadressbereich | |
| ● Eingänge | 32 kbyte; alle Eingänge liegen im Prozessabbild |
| ● Ausgänge | 32 kbyte; alle Ausgänge liegen im Prozessabbild |
| davon je integriertem IO-Subsystem | |
| — Eingänge (Volumen) | 8 kbyte |
| — Ausgänge (Volumen) | 8 kbyte |
| davon je CM/CP | |
| — Eingänge (Volumen) | 8 kbyte |
| — Ausgänge (Volumen) | 8 kbyte |
| Teilprozessabbilder | |
| ● Anzahl Teilprozessabbilder, max. | 32 |
| Hardware-Ausbau | |
| Anzahl dezentraler IO-Systeme | 20 |
| Anzahl DP-Master | |
| ● über CM | 8; in Summe können maximal 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) gesteckt werden |
| Anzahl IO-Controller | |
| ● integriert | 1 |
| ● über CM | 8; in Summe können maximal 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) gesteckt werden |
| Baugruppenträger | |
| ● Baugruppen je Baugruppenträger, max. | 32; CPU + 31 Module |
| ● Anzahl Zeilen, max. | 1 |
| PtP CM | |
| ● Anzahl PtP CMs | die Anzahl der anschließbaren PtP CMs ist nur durch die zur Verfügung stehenden Steckplätze begrenzt |
| Uhrzeit | |
| Uhr | |
| ● Typ | Hardwareuhr |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur, typ. |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| Betriebsstundenzähler | |
| ● Anzahl | 16 |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Ja |
| ● am Ethernet über NTP | Ja |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 2 |
| 1. Schnittstelle | |
| Schnittstellenphysik | |
| ● RJ 45 (Ethernet) | Ja; X1 |
| ● Anzahl der Ports | 2 |
| ● integrierter Switch | Ja |
| Protokolle | |
| ● PROFINET IO-Controller | Ja |
| ● PROFINET IO-Device | Ja |
| ● SIMATIC-Kommunikation | Ja |
| ● Offene IE-Kommunikation | Ja |
| ● Webserver | Ja |
| ● Medienredundanz | Ja |
| PROFINET IO-Controller | |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Taktsynchronität | Ja |
| — IRT | Ja |
| — PROFIenergy | Ja |
| — Priorisierter Hochlauf | Ja; max. 32 PROFINET Devices |
| — Anzahl anschließbarer IO-Device, max. | 256; in Summe können maximal 512 dezentrale Peripheriegeräte über PROFIBUS bzw. PROFINET angeschlossen werden |
| — davon IO-Devices mit IRT, max. | 64 |
| — Anzahl anschließbarer IO-Device für RT, max. | 256 |
| — davon in Linie, max. | 256 |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8 |
| — Anzahl der IO-Devices pro Werkzeug, max. | 8 |
| — Aktualisierungszeiten | Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten |
| Aktualisierungszeit bei IRT | |
| — bei Sendetakt von 250 µs | 250 µs bis 4 ms; Hinweis: Bei IRT mit Taktsynchronität ist die minimale Aktualisierungszeit von 500 µs des taktsynchronen OBs ausschlaggebend |
| — bei Sendetakt von 500 µs | 500 µs bis 8 ms |
| — bei Sendetakt von 1 ms | 1 ms bis 16 ms |
| — bei Sendetakt von 2 ms | 2 ms bis 32 ms |
| — bei Sendetakt von 4 ms | 4 ms bis 64 ms |
| — bei IRT und Parametrierung "ungerader" Sendetakte | Aktualisierungszeit = eingestellter "ungerader" Sendetakt (beliebige Vielfache von 125 µs: 375 µs, 625 µs ... 3 875 µs) |
| Aktualisierungszeit bei RT | |
| — bei Sendetakt von 250 µs | 250 µs bis 128 ms |
| — bei Sendetakt von 500 µs | 500 µs bis 256 ms |
| — bei Sendetakt von 1 ms | 1 ms bis 512 ms |
| — bei Sendetakt von 2 ms | 2 ms bis 512 ms |
| — bei Sendetakt von 4 ms | 4 ms bis 512 ms |
| PROFINET IO-Device | |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Taktsynchronität | Nein |
| — IRT | Ja |
| — PROFIenergy | Ja |
| — Shared Device | Ja |
| — Anzahl IO-Controller bei Shared Device, max. | 4 |
| 2. Schnittstelle | |
| Schnittstellenphysik | |
| ● RJ 45 (Ethernet) | Ja; X2 |
| ● Anzahl der Ports | 1 |
| ● integrierter Switch | Nein |
| Protokolle | |
| ● PROFINET IO-Controller | Nein |
| ● PROFINET IO-Device | Nein |
| ● SIMATIC-Kommunikation | Ja |
| ● Offene IE-Kommunikation | Ja |
| ● Webserver | Ja |
| Schnittstellenphysik | |
| RJ 45 (Ethernet) | |
| ● 100 Mbit/s | Ja |
| ● Autonegotiation | Ja |
| ● Autocrossing | Ja |
| ● Industrial Ethernet Status-LED | Ja |
| Protokolle | |
| PROFIsafe | Nein |
| Anzahl Verbindungen | |
| ● Anzahl Verbindungen, max. | 192; über integrierte Schnittstellen der CPU und angeschlossener CPs / CMs |
| ● Anzahl Verbindungen reserviert für ES/HMI/Web | 10 |
| ● Anzahl Verbindungen über integrierte Schnittstellen | 108 |
| ● Anzahl S7-Routing Verbindungen | 16 |
| Redundanzbetrieb | |
| Medienredundanz | |
| — MRP | Ja; als MRP-Redundanzmanager und/oder MRP-Client; max. Anzahl Devices im Ring: 50 |
| — Umschaltzeit bei Leitungsunterbrechung, typ. | 200 ms |
| — Anzahl Teilnehmer im Ring, max. | 50 |
| SIMATIC-Kommunikation | |
| ● S7-Routing | Ja |
| ● S7-Kommunikation, als Server | Ja |
| ● S7-Kommunikation, als Client | Ja |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe (S7 communication, User data size) |
| Offene IE-Kommunikation | |
| ● TCP/IP | Ja |
| — Datenlänge, max. | 64 kbyte |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja |
| ● ISO-on-TCP (RFC1006) | Ja |
| — Datenlänge, max. | 64 kbyte |
| ● UDP | Ja |
| — Datenlänge, max. | 1 472 byte |
| ● DHCP | Nein |
| ● SNMP | Ja |
| ● DCP | Ja |
| ● LLDP | Ja |
| Webserver | |
| ● HTTP | Ja; Standard- und anwenderdefinierte Seiten |
| ● HTTPS | Ja; Standard- und anwenderdefinierte Seiten |
| Weitere Protokolle | |
| ● MODBUS | Ja; MODBUS TCP |
| Taktsynchronität | |
| Äquidistanz | Ja |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 32 |
| Programmmeldungen | Ja |
| Anzahl konfigurierbarer Programmmeldungen, max. | 10 000 |
| Anzahl gleichzeitig aktiver Meldungen, max. | |
| ● Anzahl Programmmeldungen | 600 |
| ● Anzahl Meldungen für Systemdiagnose | 200 |
| ● Anzahl Meldungen für Motion Technologieobjekte | 160 |
| Test- Inbetriebnahmefunktionen | |
| Gemeinsame Inbetriebnahme (Team Engineering) | Ja; paralleler Online-Zugriff möglich für bis zu 8 Engineering Systeme |
| Status Baustein | Ja; bis zu 8 gleichzeitig (in Summe über alle ES-Clients) |
| Einzelschritt | Nein |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge, Zeiten, Zähler |
| ● Anzahl Variablen, max. | |
| — davon Status Variable, max. | 200; pro Auftrag |
| — davon Steuern Variable, max. | 200; pro Auftrag |
| Forcen | |
| ● Forcen, Variablen | Peripherieein-/ausgänge |
| ● Anzahl Variablen, max. | 200 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 3 200 |
| — davon netzausfallsicher | 500 |
| Traces | |
| ● Anzahl projektierbarer Traces | 4; pro Trace bis zu 512 kbyte Daten möglich |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnoseanzeige LED | |
| ● RUN/STOP-LED | Ja |
| ● ERROR-LED | Ja |
| ● MAINT-LED | Ja |
| ● Verbindungsanzeige LINK TX/RX | Ja |
| Unterstützte Technologieobjekte | |
| Motion Control | Ja |
| ● Drehzahlachse | |
| — Anzahl Drehzahlachsen, max. | 30; Voraussetzung: Es sind keine anderen Motion-Technologieobjekte angelegt; Hinweis: Die Anzahl der Achsen wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool |
| ● Positionierachse | |
| — Anzahl Positionierachsen, max. | 30; Voraussetzung: Es sind keine anderen Motion-Technologieobjekte angelegt; Hinweis: Die Anzahl der Achsen wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool |
| ● Gleichlaufachsen (relativer Getriebegleichlauf) | |
| — Anzahl Achsen, max. | 15; Voraussetzung: Es sind keine anderen Motion-Technologieobjekte angelegt; Hinweis: Die Anzahl der Achsen wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool |
| ● Externe Geber | |
| — Anzahl externer Geber, max. | 30; Voraussetzung: Es sind keine anderen Motion-Technologieobjekte angelegt; Hinweis: Die Anzahl der Achsen wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool |
| Regler | |
| ● PID_Compact | Ja; universeller PID-Regler mit integrierter Optimierung |
| ● PID_3Step | Ja; PID-Regler mit integrierter Optimierung für Ventile |
| ● PID-Temp | Ja; PID-Regler mit integrierter Optimierung für Temperatur |
| Zählen und Messen | |
| ● High Speed Counter | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● waagerechte Einbaulage, min. | 0 °C |
| ● waagerechte Einbaulage, max. | 60 °C; Display: 50 °C, bei einer Betriebstemperatur von typ. 50 °C wird das Display abgeschaltet |
| ● senkrechte Einbaulage, min. | 0 °C |
| ● senkrechte Einbaulage, max. | 40 °C; Display: 40 °C, bei einer Betriebstemperatur von typ. 40 °C wird das Display abgeschaltet |
| Projektierung | |
| Programmierung | |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — GRAPH | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Kopierschutz | Ja |
| ● Bausteinschutz | Ja |
| Zugriffschutz | |
| ● Passwort für Display | Ja |
| ● Schutzstufe: Schreibschutz | Ja |
| ● Schutzstufe: Schreib-/Leseschutz | Ja |
| ● Schutzstufe: Complete Protection | Ja |
| Zykluszeitüberwachung | |
| ● untere Grenze | einstellbare Mindestzykluszeit |
| ● obere Grenze | einstellbare maximale Zykluszeit |
| Maße | |
| Breite | 70 mm |
| Höhe | 147 mm |
| Tiefe | 129 mm |
| Gewichte | |
| Gewicht, ca. | 830 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum bleibt 6ES7515-2AM00-0AB0 ohne LED-Anzeige und startet nicht? | Zuerst sollte geprüft werden, ob die 24-V-DC-Versorgung an der CPU anliegt und im zulässigen Spannungsbereich liegt. Anschließend sind der Versorgungsstecker, die Verdrahtung, die Masseverbindung und die vorgeschaltete Spannungsversorgung zu kontrollieren. Danach sollte geprüft werden, ob eine Systemstromversorgung genutzt wird und ob die Versorgung über den Rückwandbus korrekt anliegt. Falls weiterhin keine Reaktion erkennbar ist, ist ein interner Baugruppenfehler einzugrenzen. |
| Warum blinkt die ERROR-LED bei 6ES7515-2AM00-0AB0 rot? | Zuerst sollte der Diagnosepuffer der CPU ausgelesen werden, um das anstehende Diagnoseereignis einzugrenzen. Anschließend sind Hardwarekonfiguration, gesteckte Module, PROFINET-Teilnehmer und die Projektierung mit dem tatsächlichen Anlagenaufbau abzugleichen. Danach sollte geprüft werden, ob nach einem Austausch dieselbe Artikelnummer, ein passender Firmwarestand und die korrekte Projektierung verwendet wurden. Falls der Fehler bestehen bleibt, kann ein Defekt der CPU oder eines verbundenen Moduls vorliegen. |
| Warum bleibt die CPU 1515-2 PN im Betriebszustand STOP? | Zuerst sollte kontrolliert werden, ob der Betriebsartenschalter korrekt steht und kein STOP-Befehl aus der Projektierung oder Bedienebene aktiv ist. Anschließend ist zu prüfen, ob das Anwenderprogramm vollständig und konsistent von der SIMATIC Memory Card geladen wird. Danach sollte der Diagnosepuffer auf Anlaufbedingungen, fehlende Baugruppen, falsche Parameter oder Programmfehler geprüft werden. Falls die CPU nach dem Laden weiterhin in STOP bleibt, ist die Projektierung mit der tatsächlich verbauten Hardware abzugleichen. |
| Warum meldet 6ES7515-2AM00-0AB0 einen Fehler auf der SIMATIC Memory Card? | Zuerst sollte geprüft werden, ob die SIMATIC Memory Card korrekt gesteckt ist und zur verwendeten CPU sowie zum Projekt passt. Anschließend ist zu kontrollieren, ob das Anwenderprogramm vollständig übertragen wurde und keine beschädigten oder unvollständigen Projektdaten vorliegen. Danach sollte der Firmwarestand der CPU mit der Projektierung abgeglichen werden. Falls der Fehler nach erneutem Laden weiter besteht, kann die Speicherkarte oder die CPU selbst als Fehlerursache eingegrenzt werden. |
| Warum ist keine PROFINET-Verbindung an X1 oder X2 vorhanden? | Zuerst sollte geprüft werden, ob die LINK RX/TX-LED am genutzten Port eine physische Ethernet-Verbindung anzeigt. Anschließend sind Netzwerkkabel, Steckverbinder, Switch-Port, PROFINET-Gerätename und IP-Adressierung zu kontrollieren. Danach sollte abgeglichen werden, ob im Projekt die richtige Schnittstelle verwendet wird, da X1 und X2 unterschiedliche Rollen im Anlagenkonzept haben können. Falls keine Verbindung aufgebaut wird, sind Topologie, Teilnehmerdiagnose und Netzwerkkommunikation weiter einzugrenzen. |
| Warum leuchtet oder blinkt die MAINT-LED an der CPU 1515-2 PN? | Zuerst sollte der Diagnosepuffer ausgewertet werden, um zwischen Wartungsanforderung, Wartungsbedarf, Force-Auftrag, PROFIenergy-Pause oder fehlerhafter Konfiguration zu unterscheiden. Anschließend sind die betroffenen Hardwarekomponenten, PROFINET-Teilnehmer und Anlagenmeldungen zu prüfen. Danach sollte kontrolliert werden, ob ein aktiver Force-Auftrag oder eine geplante Energiepause vorliegt. Falls die Meldung nicht auf einen Betriebszustand zurückzuführen ist, sollte die zugehörige Hardware gezielt überprüft oder ersetzt werden. |
| Warum ist 6ES7515-2AM00-0AB0 nach dem Austausch nicht erreichbar? | Zuerst sollte geprüft werden, ob die Ersatz-CPU mit der richtigen SIMATIC Memory Card, dem passenden Projekt und dem erwarteten Firmwarestand betrieben wird. Anschließend sind Gerätename, IP-Adresse, PROFINET-Schnittstelle und erreichbare Teilnehmer in der Engineering-Software abzugleichen. Danach sollte kontrolliert werden, ob die Hardwarekonfiguration exakt zur installierten Artikelnummer und zum Anlagenaufbau passt. Falls weiterhin keine Online-Verbindung möglich ist, sind Netzwerkverkabelung, Switch-Ports und Zugriffsschutz der CPU einzugrenzen. |
Kann 6ES7515-2AM00-0AB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die CPU 1515-2 PN elektronisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Entscheidend ist das konkrete Fehlerbild, zum Beispiel Ausfall der Versorgung, Kommunikationsstörung, Startproblem, Fehler auf der SIMATIC Memory Card oder instabiles Verhalten im Betrieb. Bei EICHLER erfolgt zuerst eine Fehleranalyse nach individuellem Fehlerbild. Danach kann die Baugruppe bis auf Bauteilebene instand gesetzt und im hauseigenen Testzentrum funktionsgeprüft werden. Ein transparenter Kostenvoranschlag schafft vor der Durchführung eine belastbare Entscheidungsgrundlage.
Was tun, wenn 6ES7515-2AM00-0AB0 abgekündigt oder schwer beschaffbar ist?
Bei abgekündigten SPS-Zentralbaugruppen sollte zuerst geprüft werden, ob die vorhandene Anlage kurzfristig über Reparatur, Austauschgerät oder geprüfte Ersatzteilbeschaffung weiter betrieben werden kann. Parallel ist zu klären, ob ein Nachfolger technisch, projektseitig und organisatorisch freigegeben werden kann. Für die Instandhaltung zählt die schnelle Wiederinbetriebnahme, während der Einkauf Preis, Verfügbarkeit und Lieferzeit tagesaktuell prüfen oder über eine Anfrage klären kann. Für Betreiber mit kritischen Anlagen ist zusätzlich eine Bevorratungs- und Life-Cycle-Strategie sinnvoll, um ungeplante Stillstände besser abzusichern.
Gibt es einen Nachfolger für 6ES7515-2AM00-0AB0?
Ein Nachfolgeartikel sollte nicht ohne technische Prüfung als direkter Ersatz eingesetzt werden. Bei einer SIMATIC S7-1500 CPU hängen Austauschbarkeit und Inbetriebnahme von der vorhandenen Hardwarekonfiguration, Firmware, TIA-Portal-Version, PROFINET-Struktur, SIMATIC Memory Card und Anlagenfreigabe ab. Besonders bei älteren Projektständen kann ein vermeintlich passender Nachfolger Anpassungen im Engineering, Tests an der Anlage oder eine erneute Validierung erfordern. Für den risikoreduzierten Weiterbetrieb ist deshalb oft zuerst zu bewerten, ob Reparatur oder Austausch der bestehenden Artikelnummer wirtschaftlich und technisch sinnvoller ist.
Ist 6ES7515-2AM00-0AB0 mit bestehenden SIMATIC S7-1500 Anlagen kompatibel?
Die Kompatibilität muss immer anhand der konkreten Anlage geprüft werden. Relevant sind vor allem Artikelnummer, Firmwarestand, Hardwarestand, Projektierung, verwendete PROFINET-Schnittstellen und SIMATIC Memory Card. Eine CPU mit gleicher Artikelnummer kann die Wiederinbetriebnahme erleichtern, ersetzt aber nicht die Prüfung von Projektdaten, Schnittstellenparametern und Diagnosemeldungen. Bei Änderungen der CPU-Version oder beim Einsatz eines Nachfolgetyps können zusätzliche Anpassungen im TIA Portal erforderlich sein. Vor einem Austausch sollten daher Projektbackup, Anlagenfreigabe und Kommunikationsstruktur gesichert und abgeglichen werden.
Was muss beim Austausch einer CPU 1515-2 PN beachtet werden?
Vor dem Austausch sollte ein aktuelles Backup des Anwenderprogramms und der Projektdaten vorliegen. Danach sind Artikelnummer, Firmware, SIMATIC Memory Card, IP-Adresse, Gerätename, PROFINET-Topologie und die tatsächliche Steckplatzkonfiguration abzugleichen. Nach dem Einbau ist zu prüfen, ob die CPU korrekt in RUN geht, ob die PROFINET-Teilnehmer erreichbar sind und ob der Diagnosepuffer unkritisch bleibt. Bei produktionskritischen Anlagen kann eine geprüfte Austauschbaugruppe helfen, die Wiederinbetriebnahme zu beschleunigen. Eine Funktionsprüfung vor dem Einsatz erhöht die Sicherheit, dass die Baugruppe für den Anlagenbetrieb geeignet ist.
Wann ist ein Austauschgerät für 6ES7515-2AM00-0AB0 sinnvoller als eine Reparatur?
Ein Austauschgerät ist besonders sinnvoll, wenn eine Anlage kurzfristig wieder anlaufen muss und die Reparaturzeit nicht zur verfügbaren Stillstandszeit passt. Die Reparatur bleibt eine wichtige Option, wenn die defekte Baugruppe als Reserve zurückgeführt oder langfristig weiter genutzt werden soll. Bei EICHLER kann eine defekte CPU nach individuellem Fehlerbild geprüft, bis auf Bauteilebene instand gesetzt und anschließend funktionsgeprüft werden. So lassen sich Austausch zur schnellen Wiederinbetriebnahme und Reparatur zur Bestandsabsicherung miteinander verbinden. Garantie und Gewährleistung erhöhen dabei die Planungssicherheit bei Ersatzteilbeschaffung und Instandsetzung.
Welche Rolle spielt die SIMATIC Memory Card bei 6ES7515-2AM00-0AB0?
Die SIMATIC Memory Card ist für den Betrieb der CPU erforderlich und enthält die für den Anlagenbetrieb entscheidenden Projektdaten. Beim Austausch der CPU ist sie deshalb ein zentraler Prüfpunkt. Eine falsche, beschädigte oder unvollständig beschriebene Speicherkarte kann dazu führen, dass die CPU nicht korrekt startet, in STOP bleibt oder Diagnosemeldungen ausgibt. Vor einer Wiederinbetriebnahme sollten Projektstand, Speicherkarte und CPU-Version zusammen betrachtet werden. Besonders bei gelagerten Ersatzgeräten ist zu prüfen, ob die vorhandenen Daten noch zum aktuellen Anlagenstand passen.
Wie lassen sich Preis, Verfügbarkeit und Lieferzeit für 6ES7515-2AM00-0AB0 klären?
Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für den Einkauf ist dabei wichtig, ob Reparatur, Austausch, gebraucht geprüfte Baugruppe oder Neuware zur konkreten Beschaffungssituation passt. Bei kurzfristigem Stillstand kann ein Austauschgerät die schnellere Option sein, während eine Reparatur wirtschaftlich sinnvoll sein kann, wenn die bestehende CPU weiterverwendet oder als Reserve aufgebaut werden soll. Für planbare Instandhaltung empfiehlt sich zusätzlich die Bewertung, ob Bevorratung oder Life Cycle Management das Risiko zukünftiger Engpässe reduziert.
