SIEMENS 6ES7318-3EL01-0AB0

Was ist 6ES7318-3EL01-0AB0 und wo wird es eingesetzt

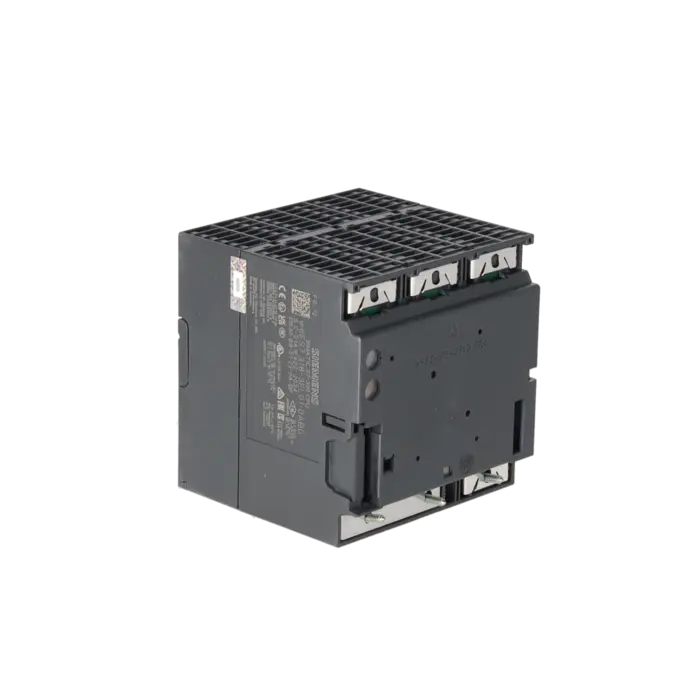

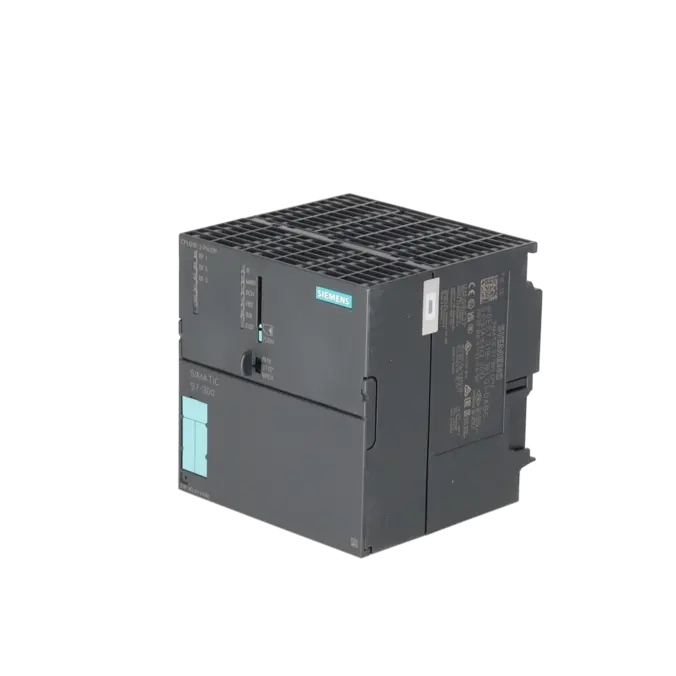

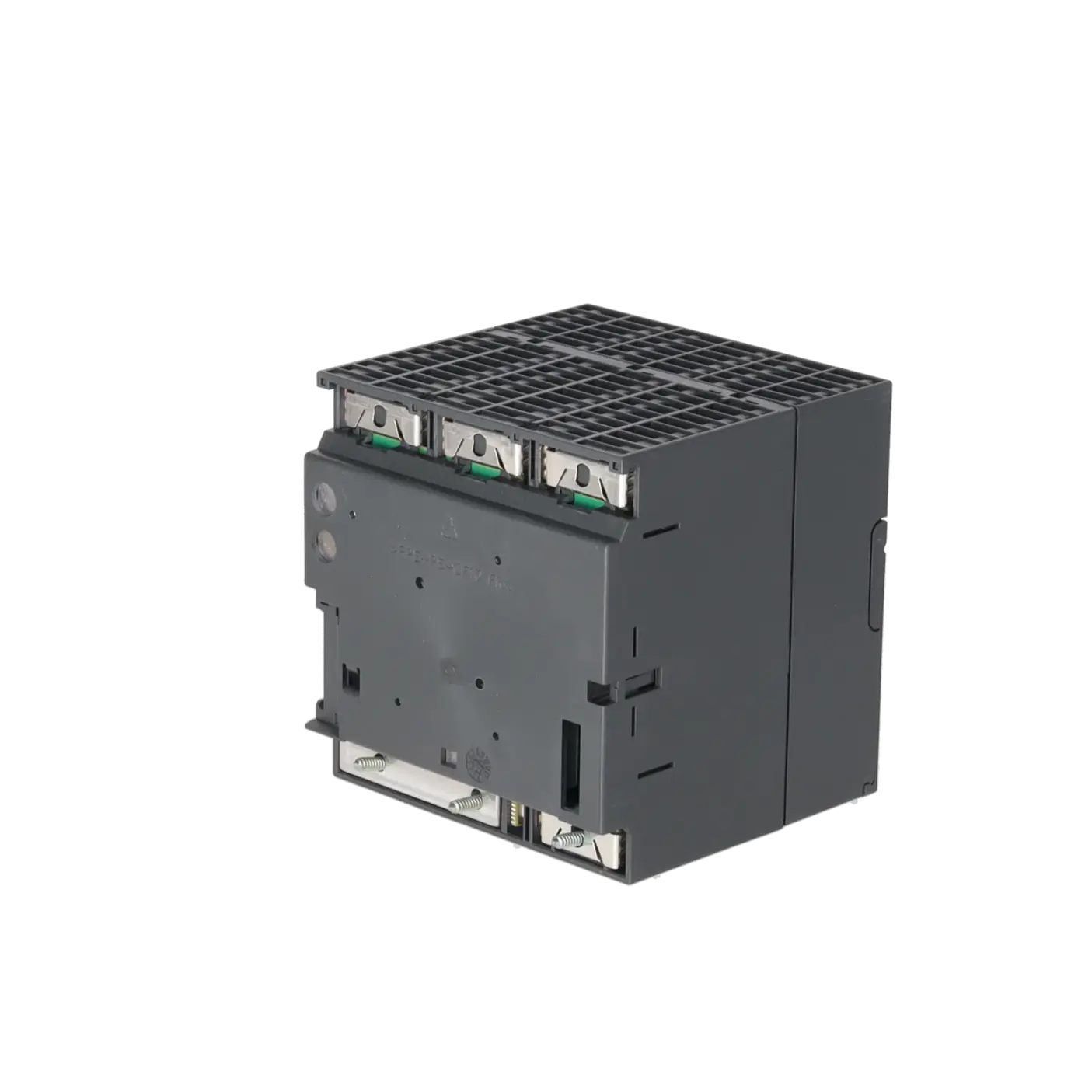

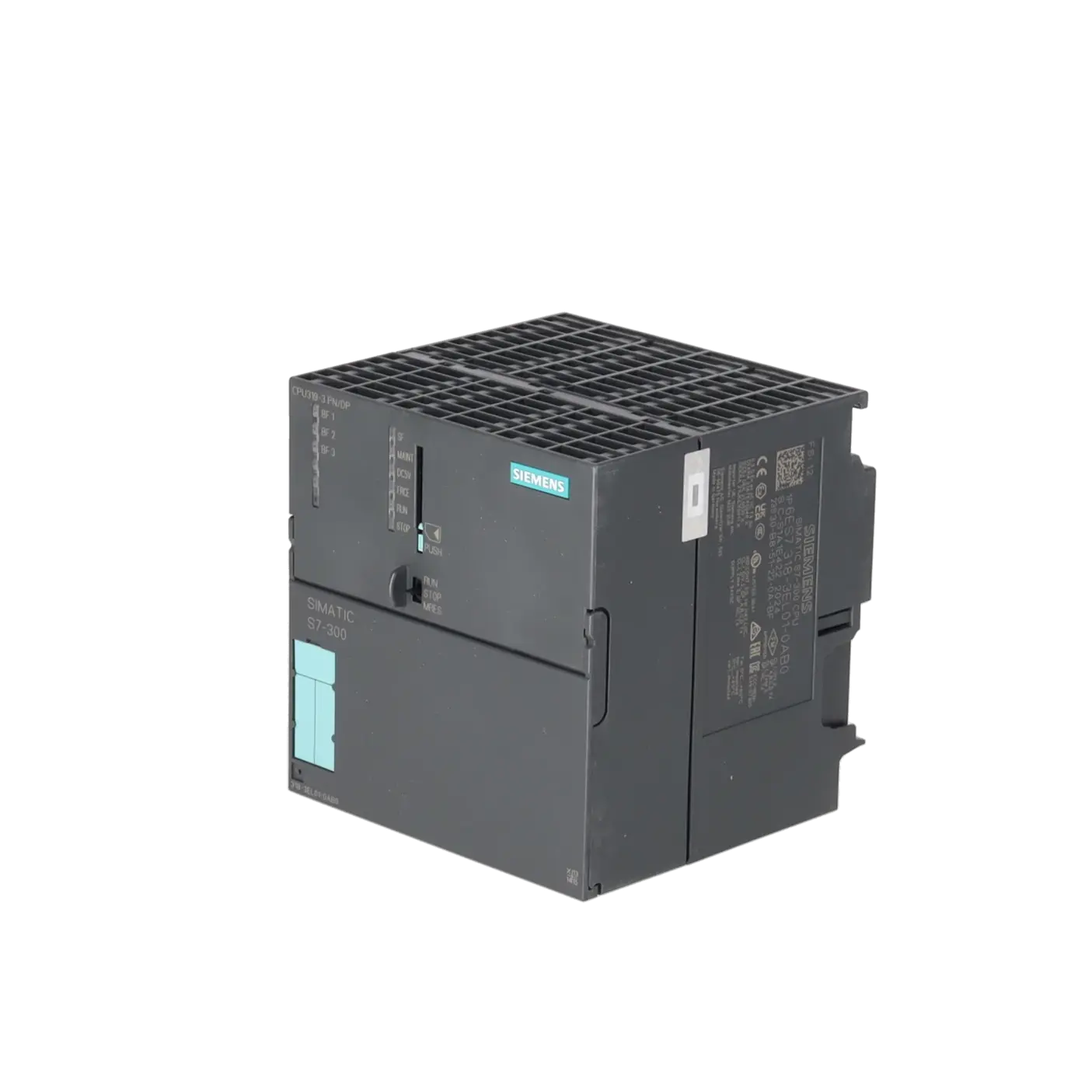

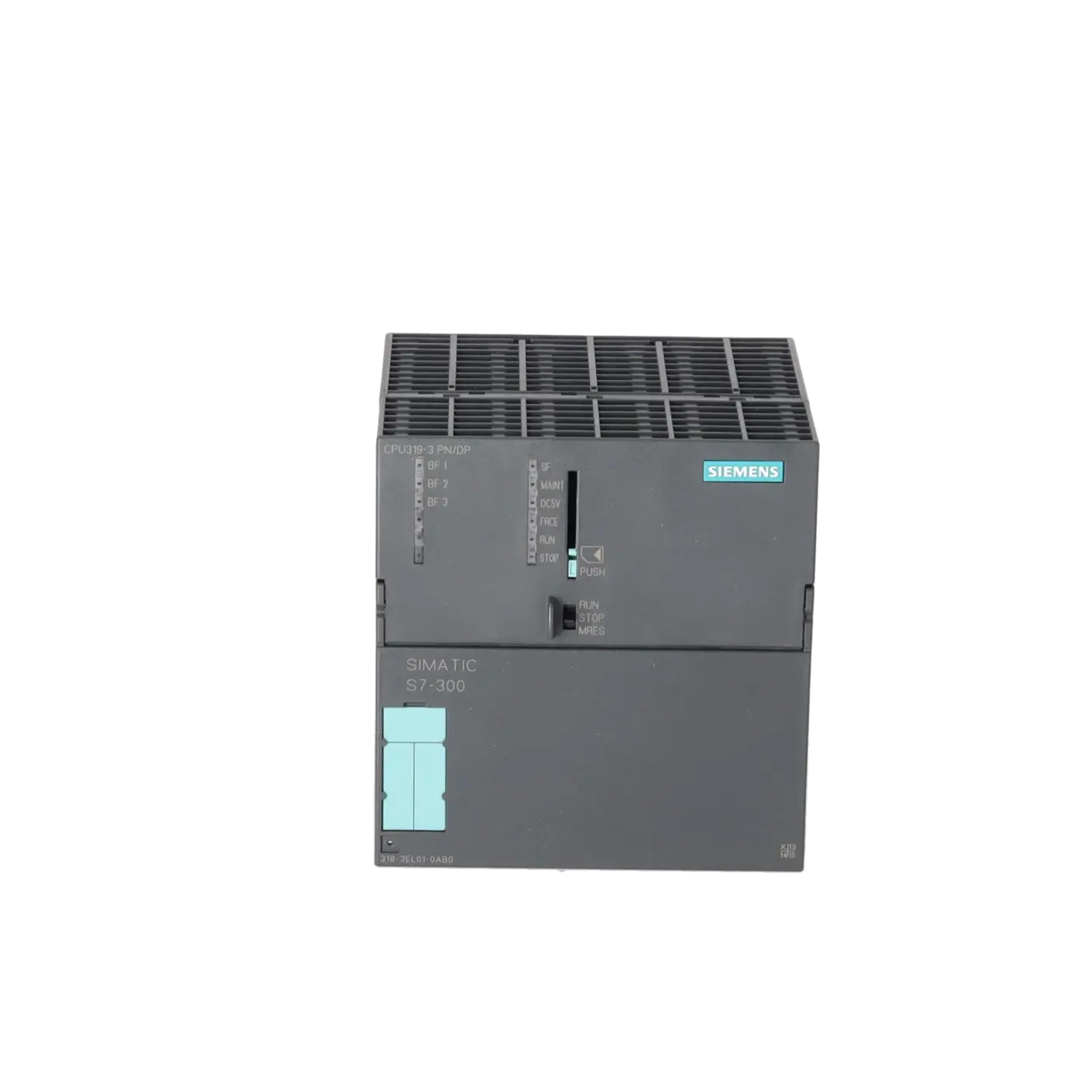

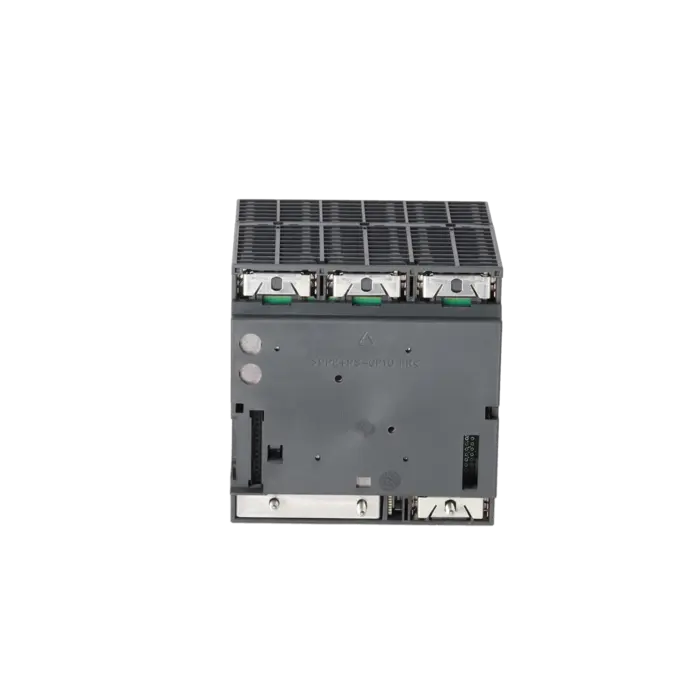

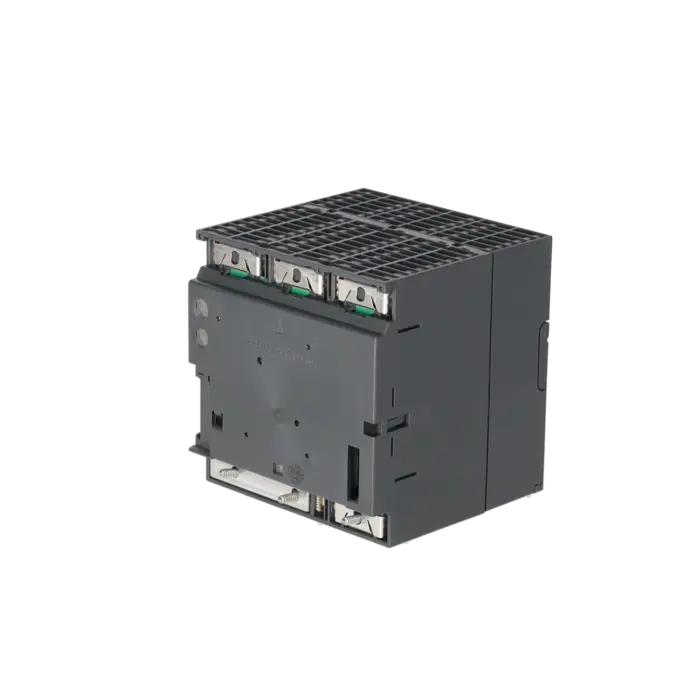

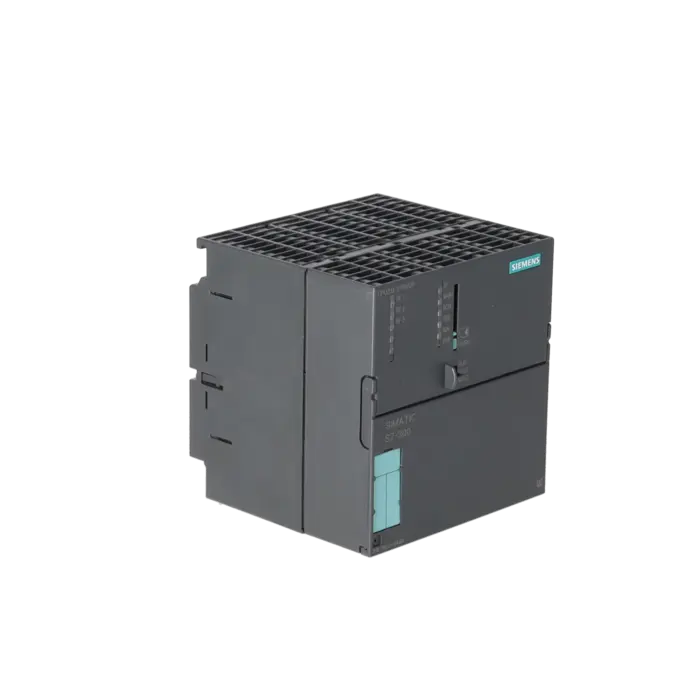

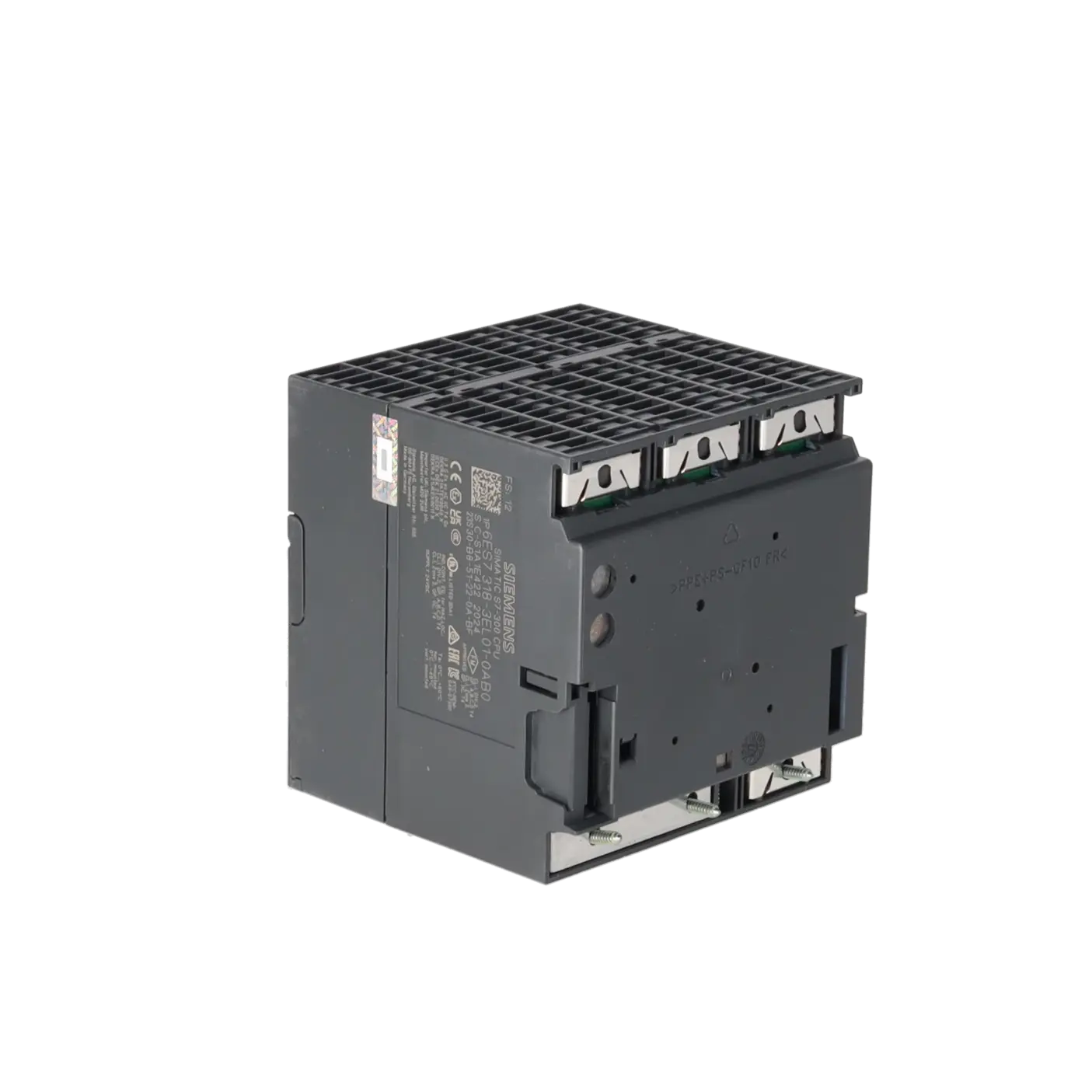

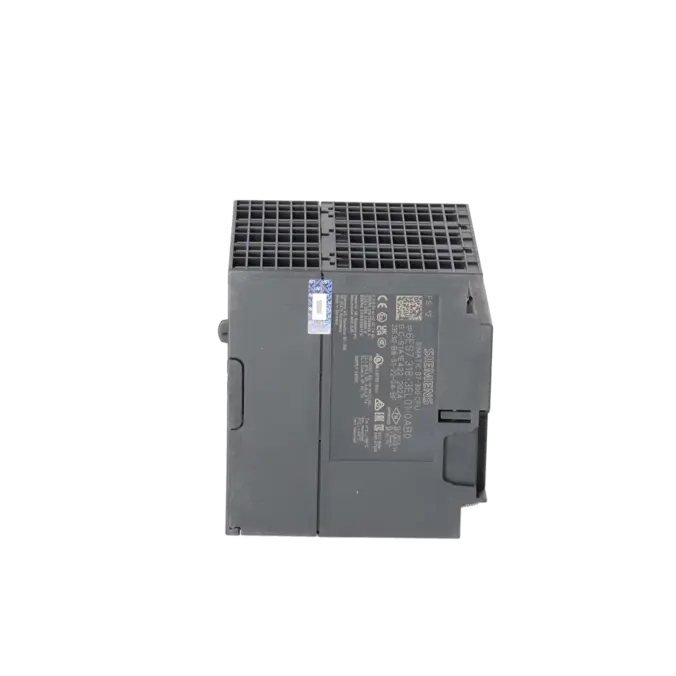

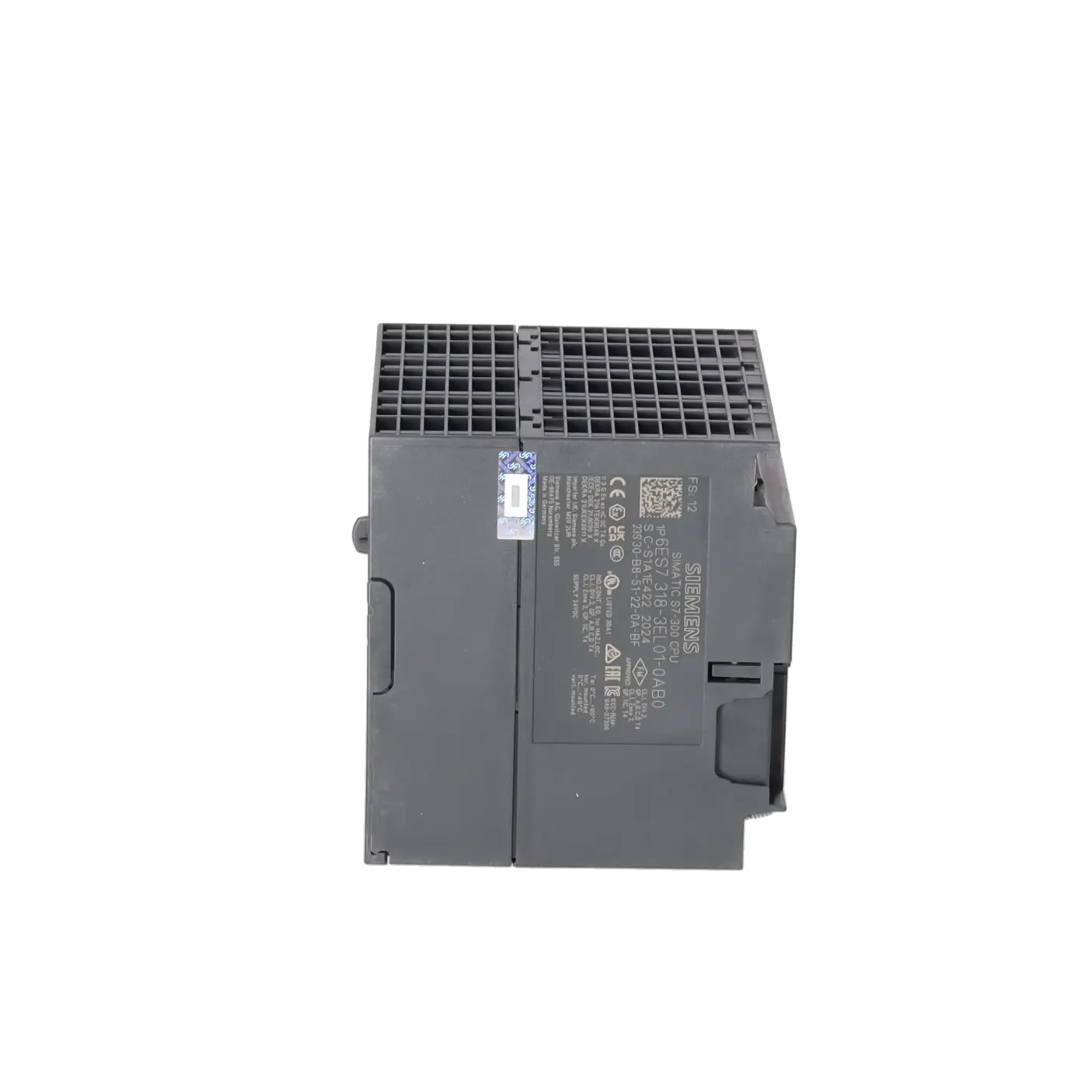

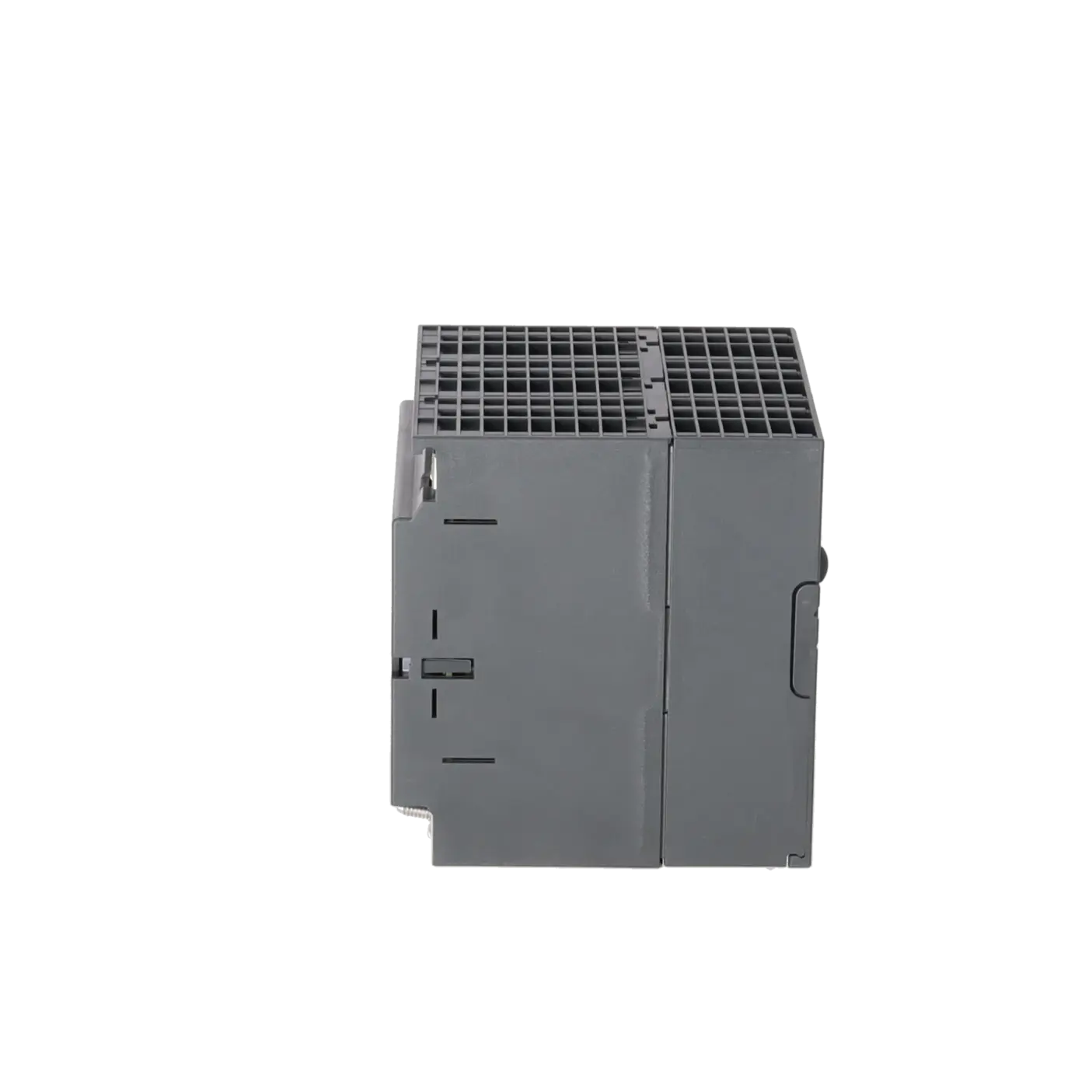

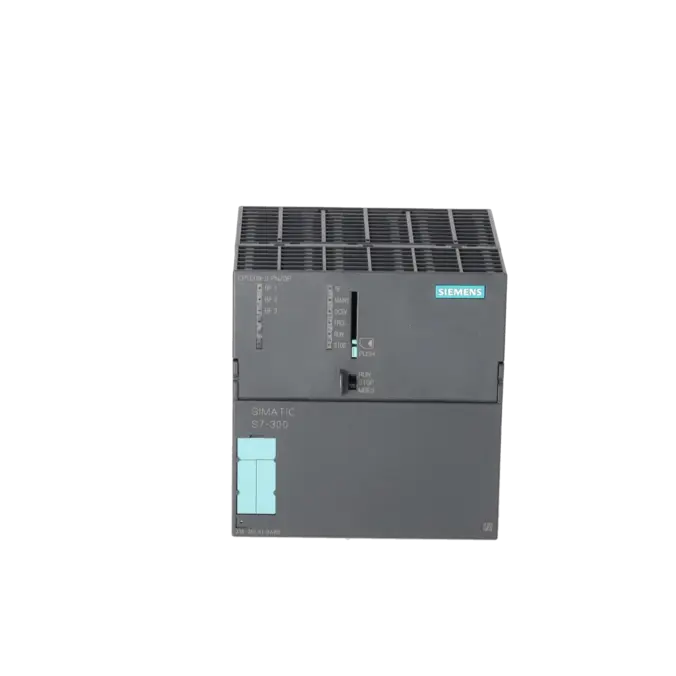

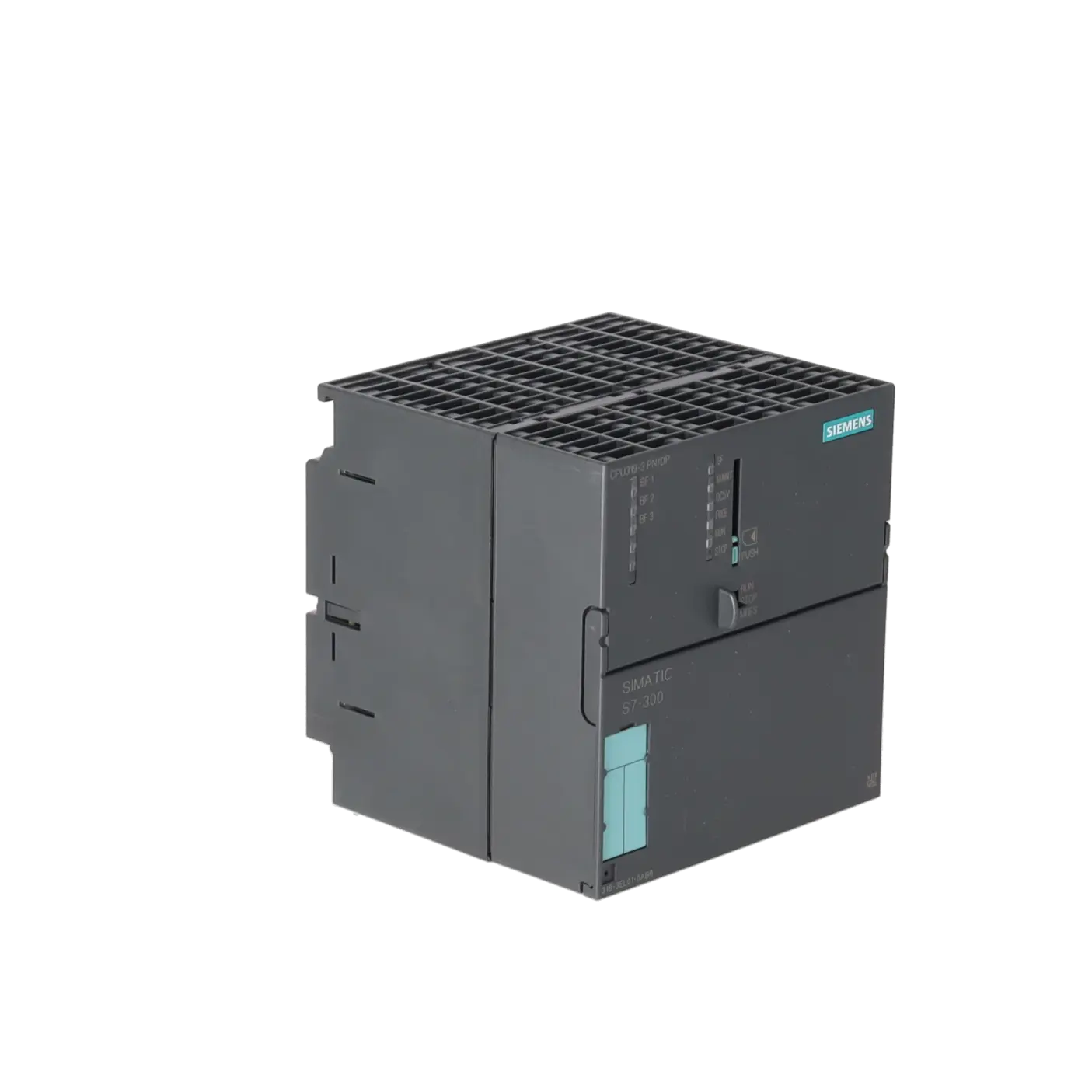

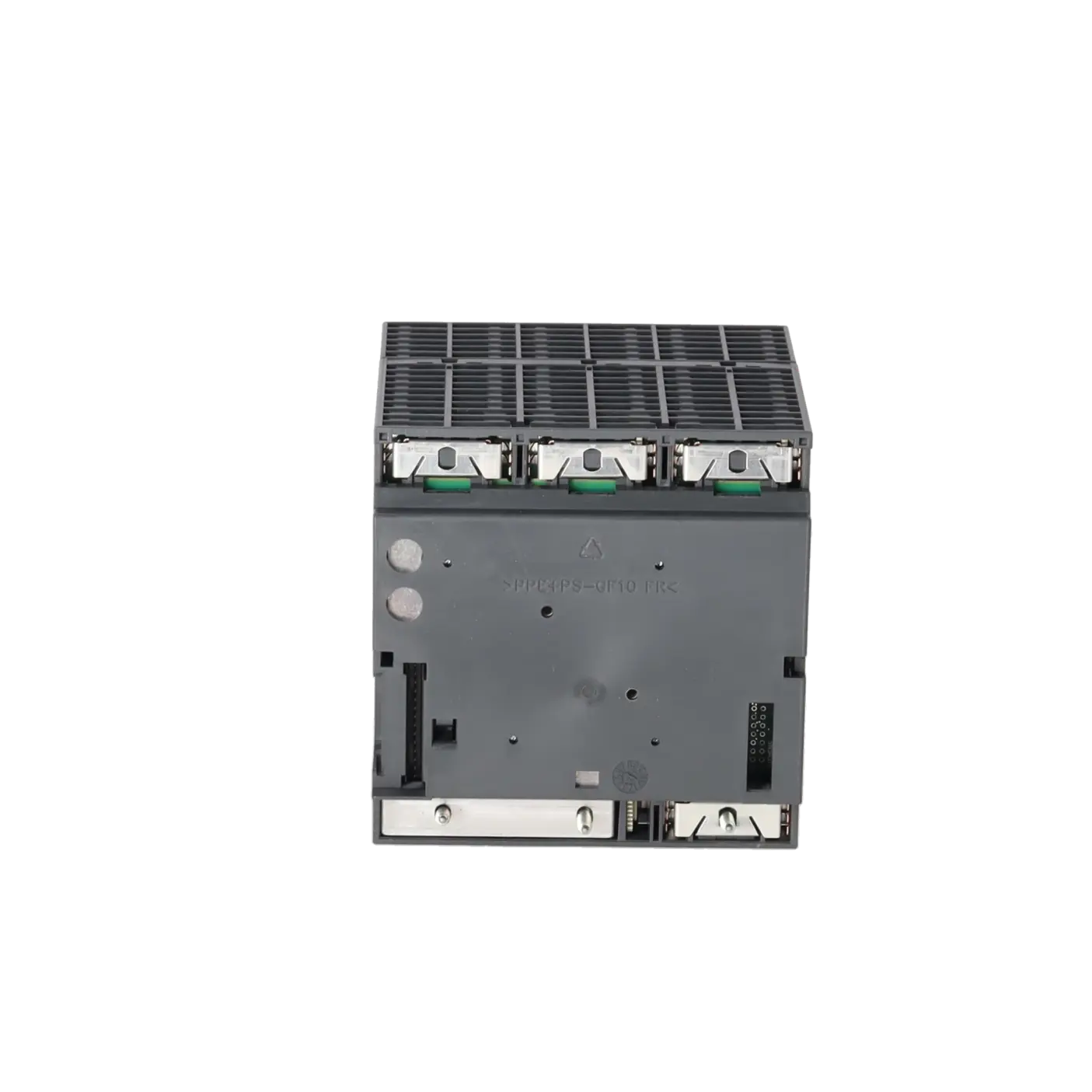

Die SIEMENS 6ES7318-3EL01-0AB0 ist die SIMATIC S7-300 CPU 319-3 PN/DP, also eine leistungsstarke Zentralbaugruppe für modulare Automatisierungslösungen im Bestand. Sie wird dort eingesetzt, wo Maschinen, Fertigungslinien oder Prozessanlagen eine schnelle CPU, klassische Feldbusanbindung und Ethernet-Kommunikation gleichzeitig benötigen. Typisch sind Anwendungen mit PROFIBUS DP, MPI/DP und PROFINET, etwa in Verpackungsmaschinen, Montageanlagen, Fördertechnik oder bei Retrofit-Projekten. Für Instandhalter ist die Baugruppe vor allem dann relevant, wenn eine vorhandene S7-300 exakt identifiziert, kurzfristig ersetzt oder nach einem Ausfall wirtschaftlich instand gesetzt werden muss. Für den Einkauf ist die präzise Artikelnummer wichtig, weil sie direkt über Ausführung, Speichergröße und Kommunikationsschnittstellen entscheidet.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die CPU bietet 2 MB Arbeitsspeicher, arbeitet mit 24 V DC, benötigt zwingend eine Micro Memory Card und verfügt über drei Kommunikationswege: 1x MPI/DP mit bis zu 12 Mbit/s, 1x PROFIBUS DP Master/Slave und 1x Ethernet PROFINET mit 2-Port-Switch. Für die Praxis bedeutet das: Die Baugruppe eignet sich sowohl für klassische S7-300-Architekturen mit dezentraler Peripherie als auch für Ethernet-basierte Anbindungen von HMI, PG/OP und IO-Devices. Siemens nennt außerdem taktsynchronen Betrieb, Webserver-Unterstützung, bis zu 124 DP-Teilnehmer als DP-Master sowie 32 Verbindungen insgesamt. Projektierung und Programmierung erfolgen mit STEP 7 V5.5 oder höher; unterstützt werden unter anderem LAD, FBD, STL, SCL, CFC, GRAPH und HiGraph.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für Betreiber von Bestandsanlagen ist der Status dieser CPU besonders wichtig. Siemens führt die 6ES7318-3EL01-0AB0 als Spare Part, im SiePortal ist zugleich der Life-Cycle-Status „Prod. Cancellation“ ausgewiesen. Das spricht für eine Baugruppe in fortgeschrittener Obsoleszenzphase: technisch weiterhin relevant, aber strategisch bereits mit erhöhtem Beschaffungs- und Verfügbarkeitsrisiko verbunden. Für Produktion und Einkauf heißt das, dass Ersatzteilhaltung, Reparaturfähigkeit und qualifizierte Beschaffungswege an Bedeutung gewinnen. In den recherchierten Siemens-Quellen ist vor allem die Migration dokumentiert: Im Siemens-Migrationsleitfaden wird die CPU 319-3 PN/DP der S7-1500 CPU 1517-3 PN/DP zugeordnet. Das ist jedoch eine Modernisierungsrichtung und kein einfacher 1:1-Soforttausch im vorhandenen S7-300-Rack.

Die verfügbaren EICHLER Leistungen und wann sie in der Praxis relevant sind

Für Betreiber veralteter S7-300-Anlagen sind die EICHLER Leistungen vor allem dann relevant, wenn Stillstandskosten höher sind als der Aufwand für Reparatur oder Ersatzbeschaffung. Für die 6ES7318-3EL01-0AB0 werden Reparatur, Austausch, Gebraucht und Neu angeboten. Die Reparatur ist mit 2–5 Tagen angegeben und umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung sowie mindestens 24 Monate Garantie. Austausch, Gebraucht- und Neuware sind aktuell jeweils mit 1–3 Tagen ausgewiesen; zusätzlich ist ein Prüfprotokoll für CPU/Zentralbaugruppe auswählbar. Das ist für Instandhaltung und Einkauf praxisnah, weil sich damit je nach Störungslage entweder die vorhandene Baugruppe erhalten, die Ausfallzeit verkürzen oder die Ersatzteilversorgung für eine abgekündigte Plattform planbarer absichern lässt.

Ist 6ES7318-3EL01-0AB0 noch ein aktives Siemens-Produkt?

Siemens kennzeichnet die Baugruppe als Spare Part; im SiePortal ist zusätzlich der Life-Cycle-Status „Prod. Cancellation“ hinterlegt. Für Betreiber bedeutet das: Die CPU ist für Bestandsanlagen weiterhin relevant, gehört aber nicht mehr zur aktiven Wachstumsplattform. Damit steigen die Anforderungen an vorausschauende Ersatzteilbeschaffung, Reparaturfähigkeit und eine belastbare Service-Strategie.

Braucht die CPU 319-3 PN/DP zwingend eine Micro Memory Card?

Ja. Siemens weist sowohl im Datenblatt als auch in den CPU-Unterlagen darauf hin, dass die Baugruppe eine Micro Memory Card benötigt. Der Grund ist, dass die CPU keinen integrierten Ladespeicher für den Betrieb bereitstellt. Für die Praxis heißt das: Ohne passende MMC ist weder ein sauberer Betrieb noch ein sicherer Programmtransfer sinnvoll planbar. Beim Tausch der CPU sollte die Speicherkarte deshalb immer als kritischer Bestandteil der Inbetriebnahme behandelt werden.

Wofür sind MPI/DP, DP und PROFINET bei dieser CPU im Alltag nützlich?

Die drei Schnittstellen decken unterschiedliche Aufgaben ab. MPI/DP ist in vielen Bestandsanlagen wichtig für Servicezugriffe mit PG/OP und klassische Kommunikation. Die zweite DP-Schnittstelle erlaubt den Einsatz als DP-Master oder DP-Slave für verteilte Peripherie und ältere Feldbusstrukturen. PROFINET mit 2-Port-Switch erleichtert die Ethernet-Anbindung von HMI, Engineering und IO-Devices, ohne dass in jeder Topologie sofort zusätzliche Netzwerkhardware nötig ist. Für Retrofit und Ersatzteilmanagement ist genau diese Schnittstellenkombination häufig der Grund, warum die exakte CPU-Variante beschafft werden muss.

Mit welcher Software wird 6ES7318-3EL01-0AB0 projektiert?

Im Siemens-Datenblatt ist für diese CPU STEP 7 V5.5 oder höher angegeben. Auch Firmware-Updates setzen laut Siemens passende STEP-7-Stände voraus. Für Betreiber von Altanlagen ist das wichtig, weil die technische Beschaffung der CPU allein nicht reicht: Entscheidend ist auch, ob die vorhandene Engineering-Umgebung, das Projektarchiv und die Service-Workflows noch zur Plattform passen. Besonders bei älteren S7-300-Installationen sollte daher vor der Beschaffung geprüft werden, ob Projektstand, Firmware und PG/PC-Umgebung zueinander passen.

Gibt es einen Nachfolger für die CPU 319-3 PN/DP?

Für die Modernisierung nennt Siemens im Migrationsleitfaden die CPU 1517-3 PN/DP als Zielsystem in der S7-1500-Welt. Das ist relevant für Betreiber, die nicht nur einen Defekt beheben, sondern mittelfristig eine Plattformerneuerung planen. Wichtig ist dabei die Einordnung: Diese Zuordnung beschreibt eine Migrationsoption, nicht den einfachen mechanischen und projektseitigen Soforttausch im vorhandenen S7-300-Aufbau. Wer kurzfristig Stillstand vermeiden will, braucht meist weiterhin die ursprüngliche CPU-Klasse oder einen spezialisierten Reparatur- bzw. Austauschweg.

Wann ist Reparatur wirtschaftlich sinnvoller als Austausch oder Neukauf?

Reparatur ist meist dann sinnvoll, wenn die vorhandene Hardware- und Softwarebasis erhalten bleiben soll und ein geplanter Wiedereinbau wirtschaftlicher ist als eine sofortige Umstellung. Auf der EICHLER Produktseite ist die Reparatur mit 2–5 Tagen beschrieben und umfasst technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung sowie mindestens 24 Monate Garantie. Austausch, Gebraucht und Neu sind dagegen besonders interessant, wenn die Ausfallzeit maximal reduziert werden muss; diese Leistungen sind aktuell jeweils mit 1–3 Tagen ausgewiesen. Für Beschaffung und Produktion ist das eine klare Entscheidungslogik zwischen Kosten, Geschwindigkeit und Anlagenrisiko.

Wozu ist ein Prüfprotokoll bei einer CPU-Zentralbaugruppe sinnvoll?

Auf der EICHLER Seite ist für Austausch- und Gebrauchtleistungen ein optionales Prüfprotokoll für CPU/Zentralbaugruppe auswählbar. Für Unternehmen ist das vor allem dann sinnvoll, wenn die Baugruppe in kritischen Produktionsumgebungen eingesetzt wird, intern dokumentiert werden muss oder vor dem Einbau ein nachvollziehbarer Nachweis zur Prüfung gewünscht ist. Das reduziert Rückfragen zwischen Instandhaltung, Einkauf und Qualität und erleichtert die saubere Übergabe in Lager, Ersatzteilmanagement und Wiederinbetriebnahme.
