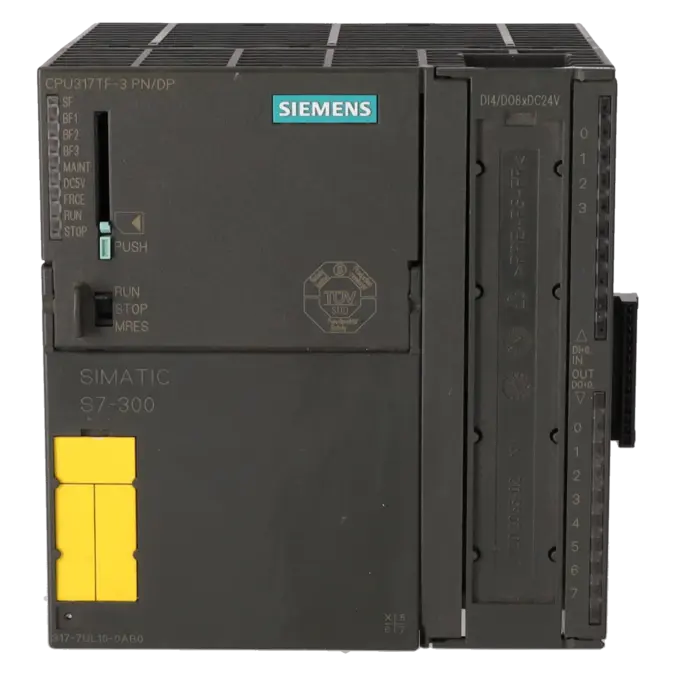

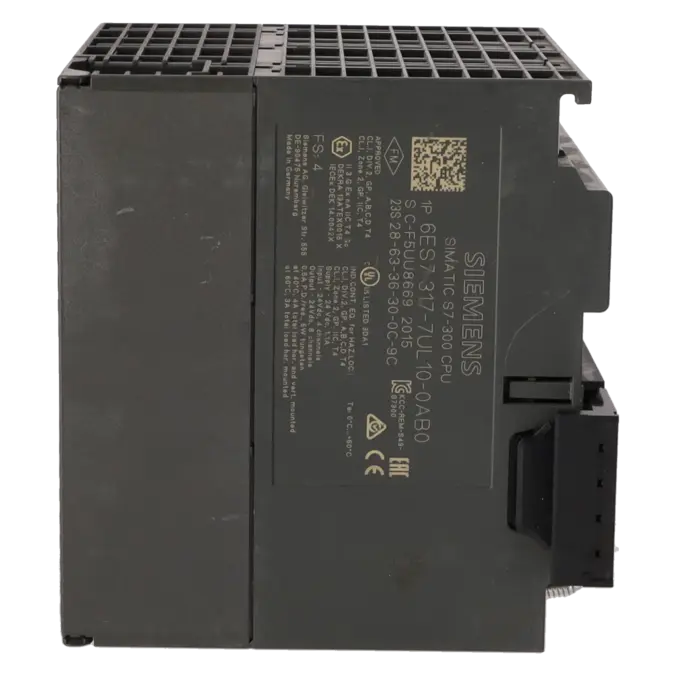

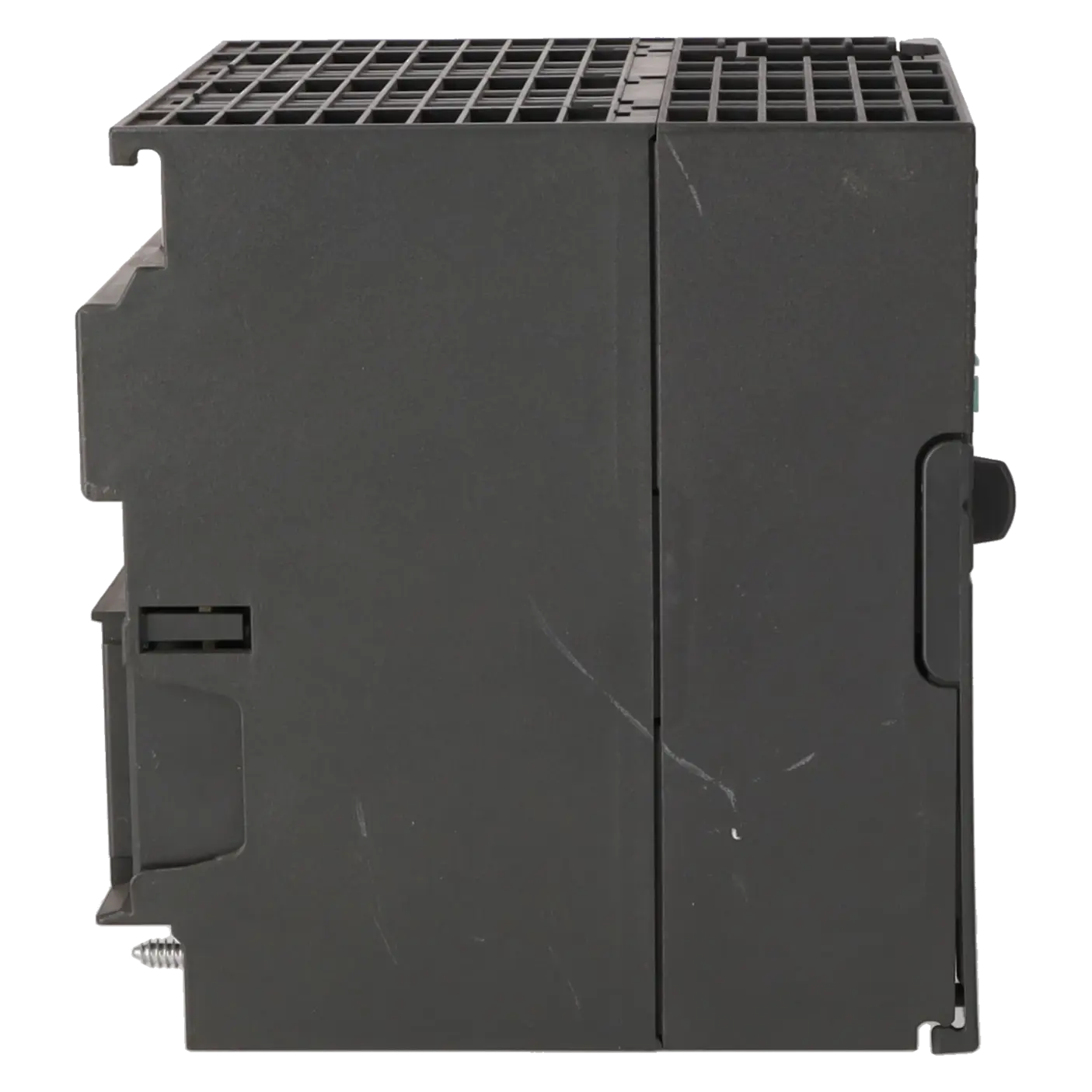

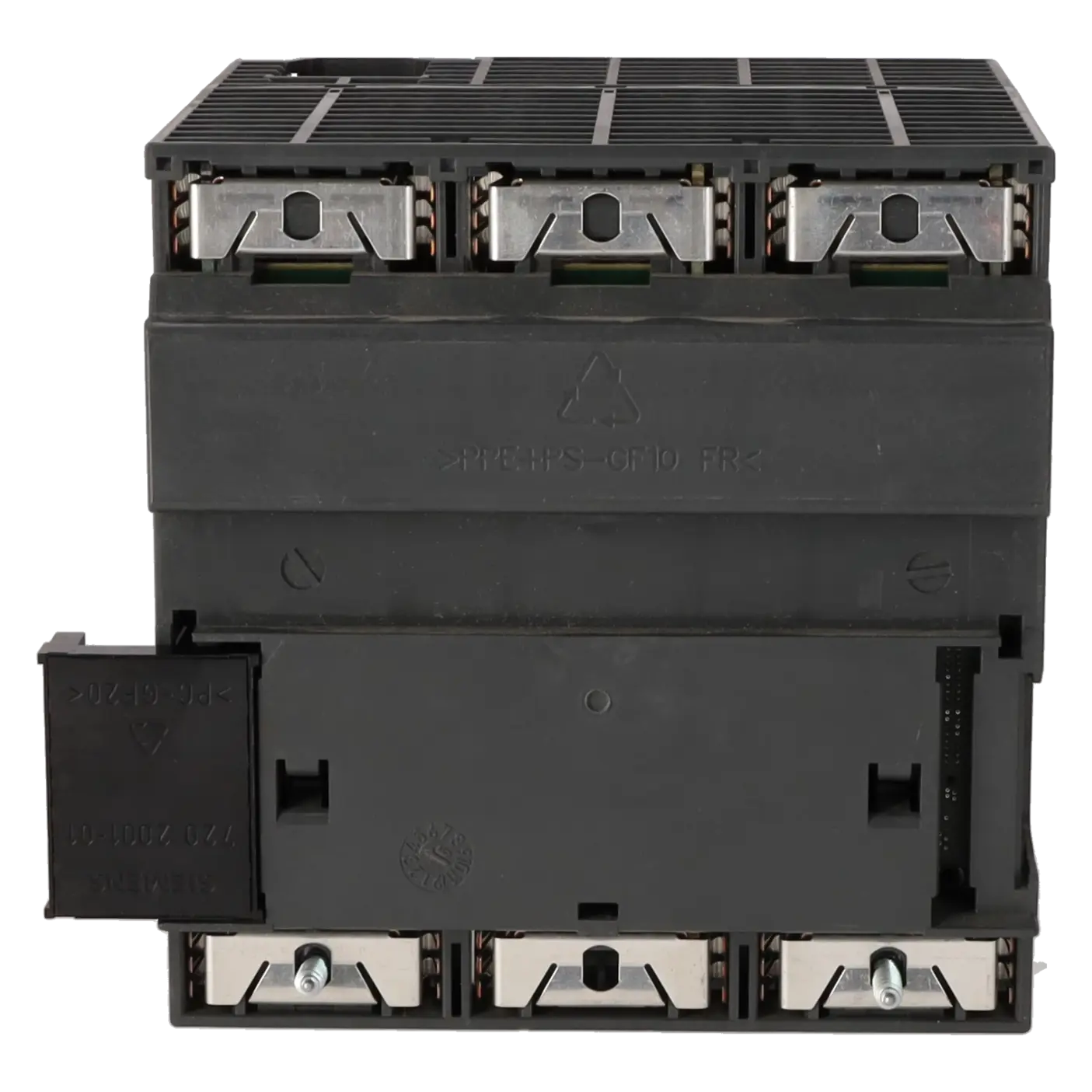

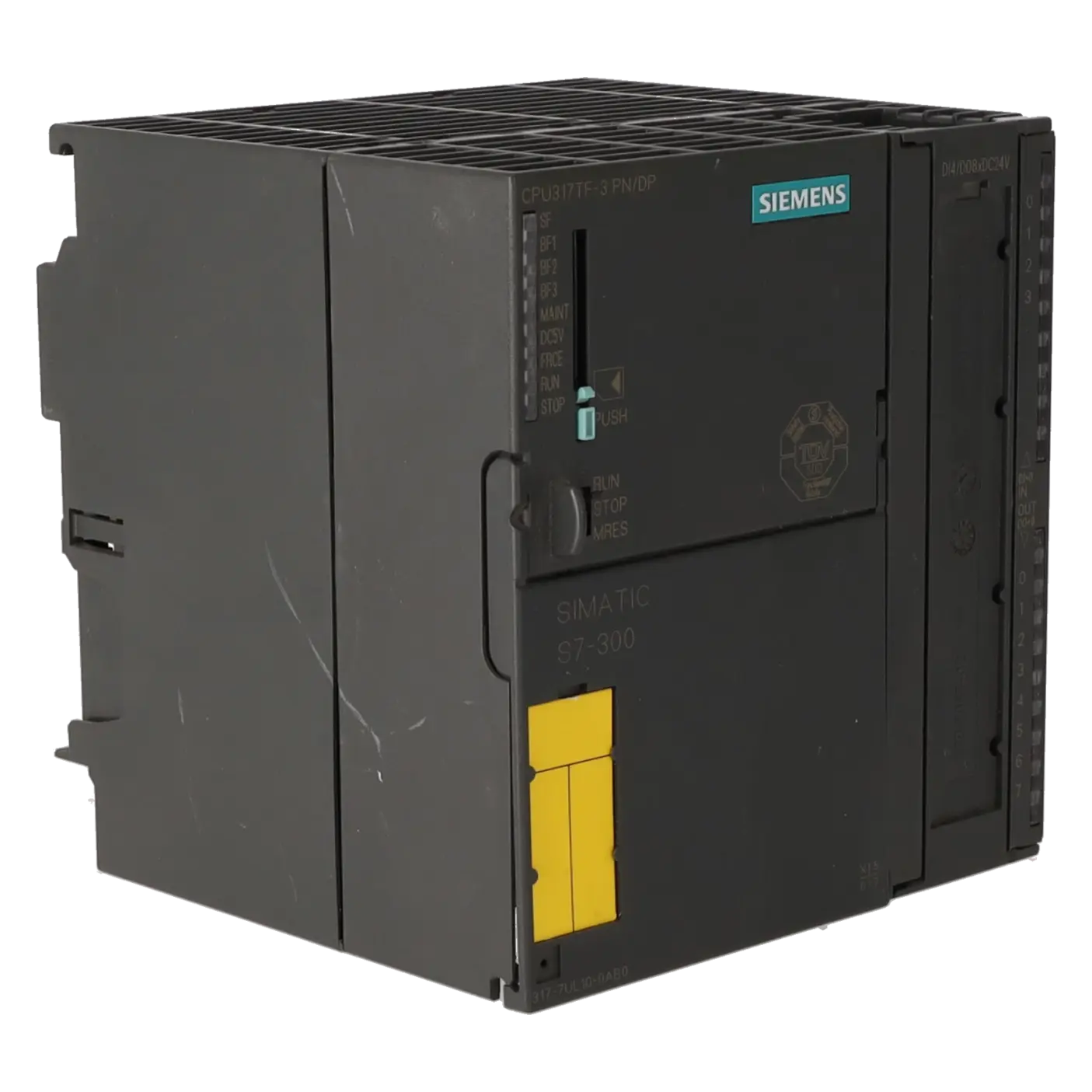

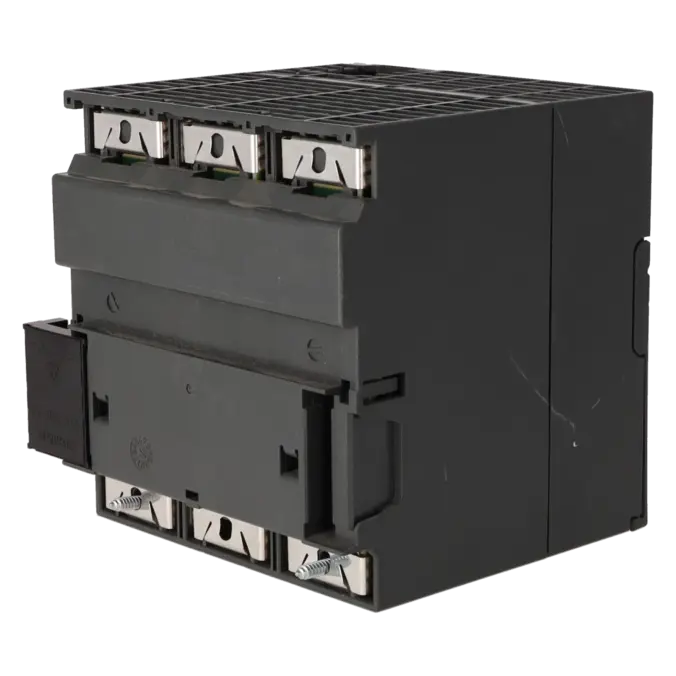

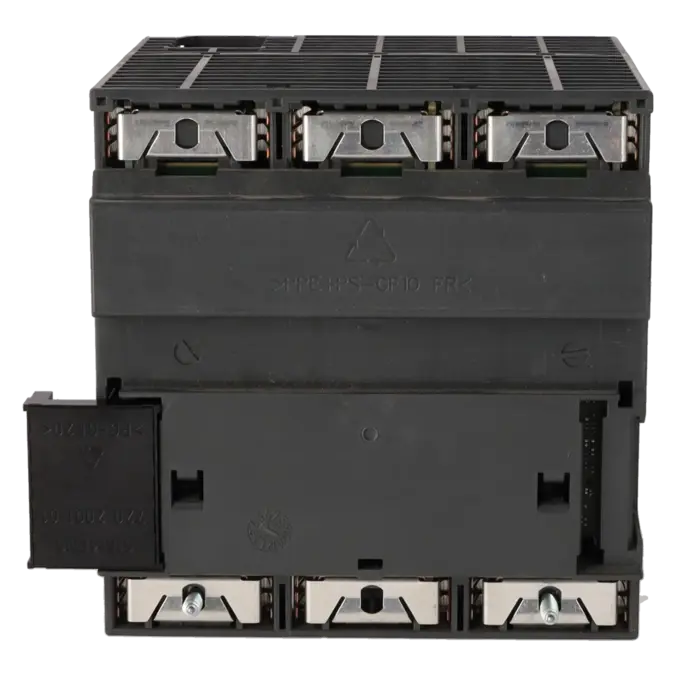

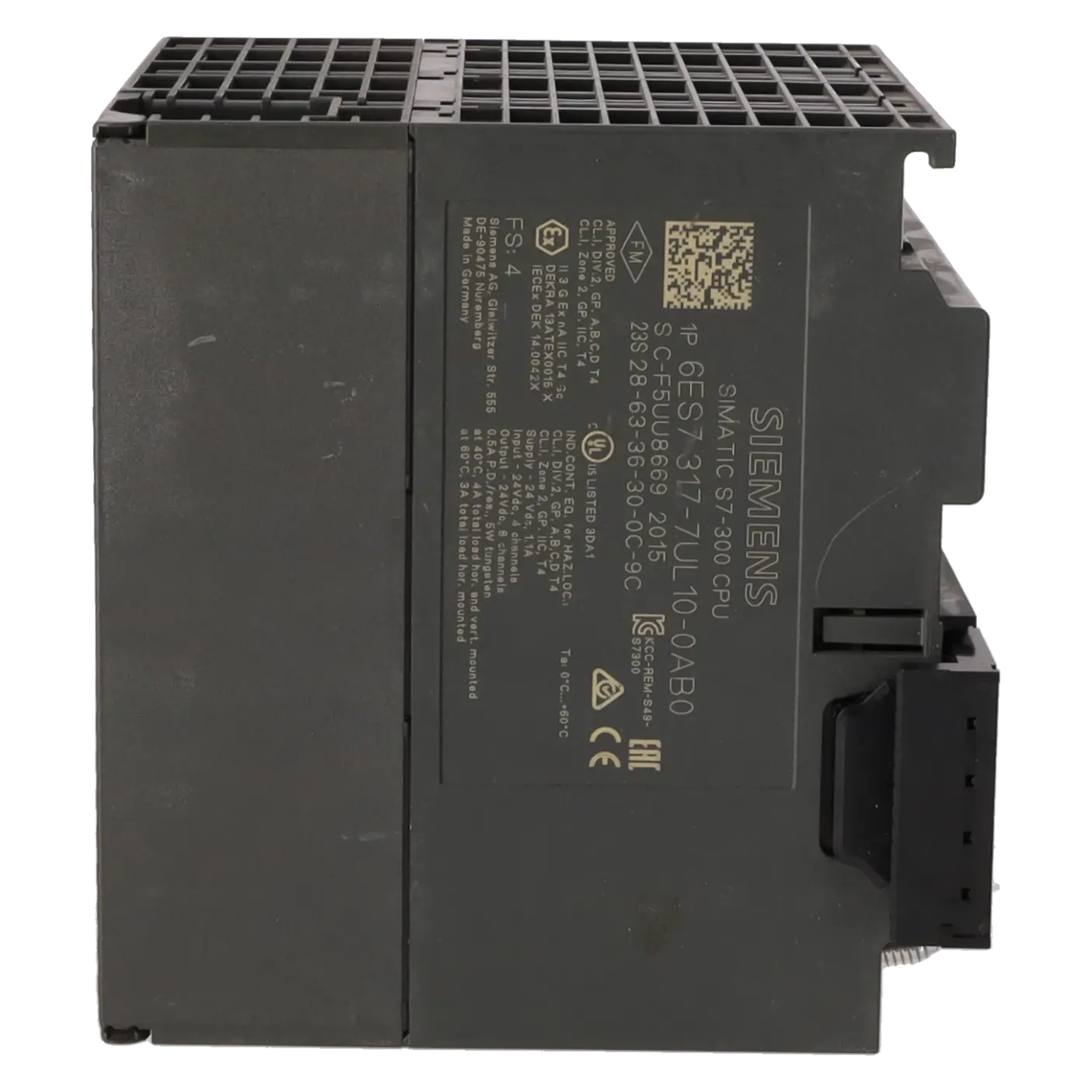

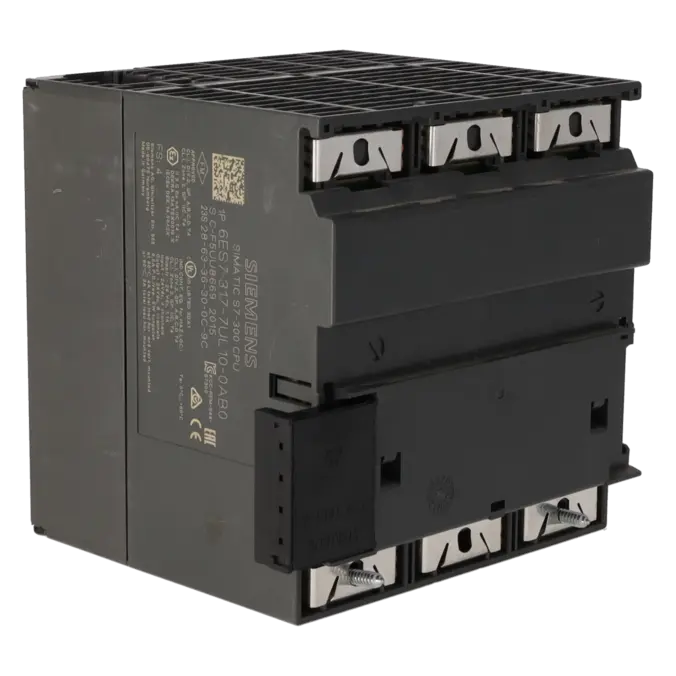

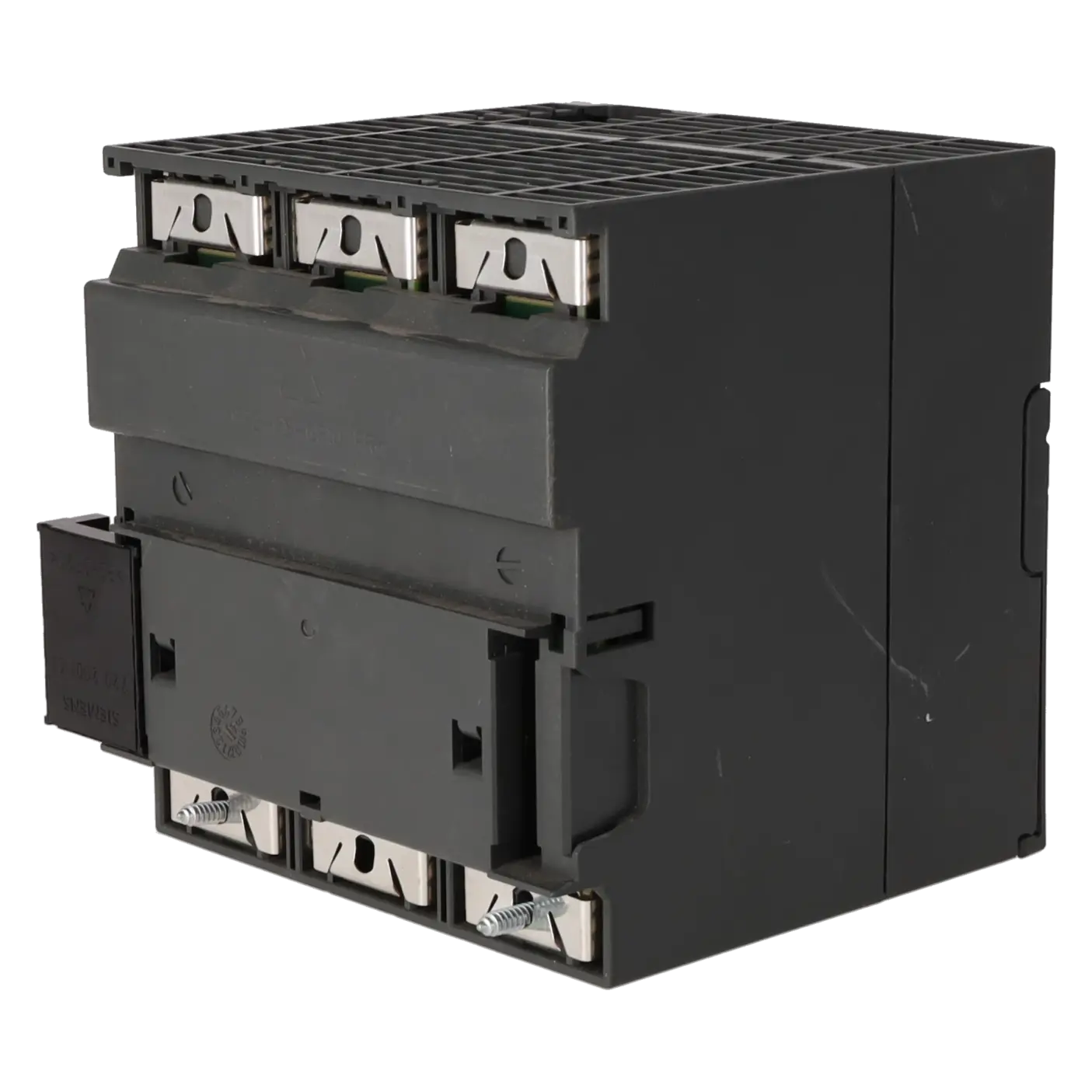

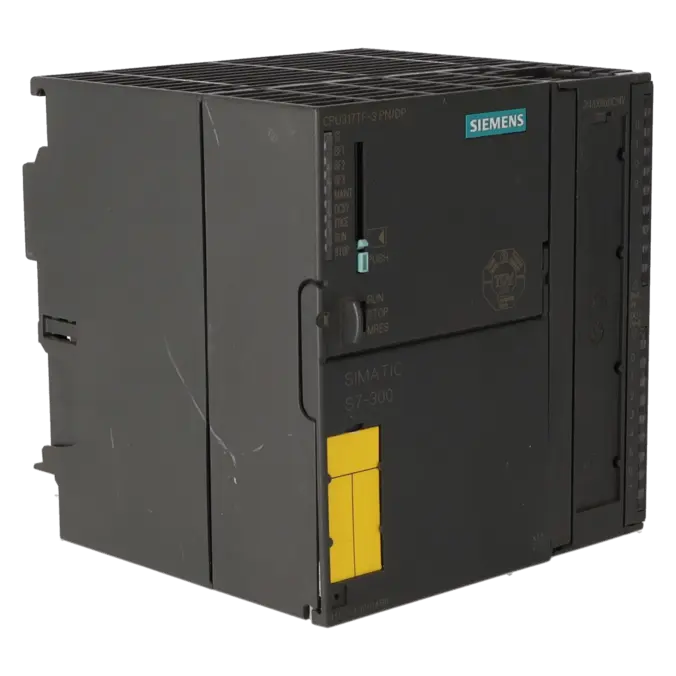

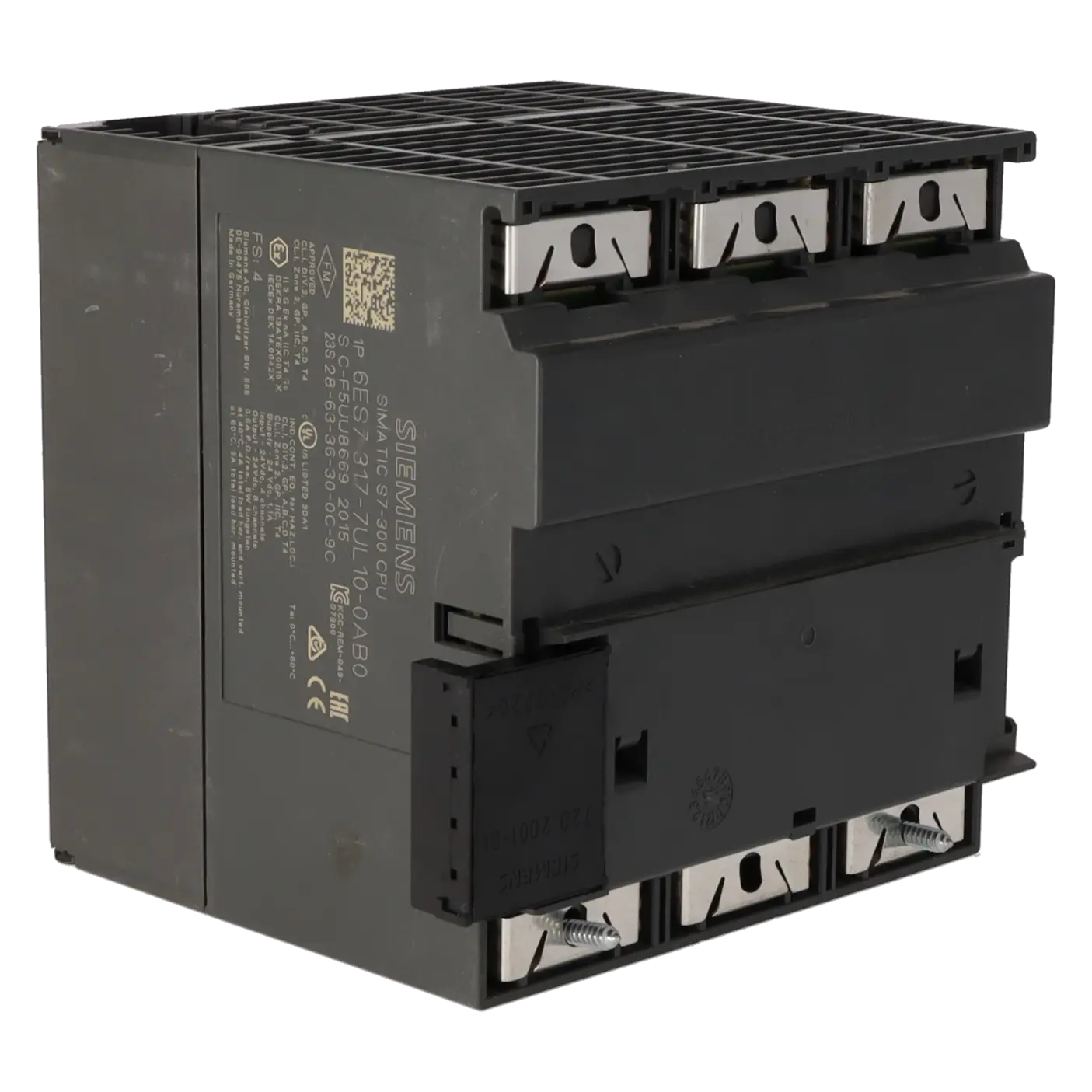

SIEMENS 6ES7317-7UL10-0AB0
- EICHLER-Art.Nr.: K0339819
- EAN: 4025515082569
- UPC: 887621549817
Produktbeschreibung
SIMATIC S7-300, CPU 317TF-3 PN/DP, ZENTRALBAUGRUPPE FUER SPS-, TECHNOLOGIE- U SAFETY-AUFGABEN, 1,5MB ARBEITSSPEICHER, 1. SS MPI/DP 12MBIT/S, 2. SS DP (DRIVE), 3. SS ETHERNET PROFINET MIT 2 PORT SWITCH, INTEGR. I/O FUER TECHNOLOGIE, FRONTSTECKER (1X 40-POLIG) UND MICRO MEMORY CARD MIN. 8 MB ERFORDERLICH
Leistungen für SIEMENS 6ES7317-7UL10-0AB0
Reparatur
von 2.425,22 €
bis 3.580,09 €
Austausch
Gebraucht
Neu
SIEMENS |
6ES7317-7UL10-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.729 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4025515082569 | ||
| UPC | 887621549817 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4A89 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20130528 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6ES7317-7UL10-0AB0 und wo wird es eingesetzt
6ES7317-7UL10-0AB0 ist eine Siemens SIMATIC S7-300 CPU 317TF-3 PN/DP für SPS-, Technologie- und Safety-Aufgaben. Die Zentralbaugruppe wird in Automatisierungsanlagen eingesetzt, in denen klassische Steuerungsfunktionen, Motion-Control-Aufgaben und Sicherheitsfunktionen innerhalb einer S7-300-Architektur verbunden werden müssen. Typische Einsatzbereiche sind Maschinen und Anlagen mit PROFIBUS DP, PROFINET, technologischen Funktionen und sicherheitsgerichteten Programmanteilen. Die CPU ist besonders relevant für Betreiber, die bestehende SIMATIC-S7-300-Systeme weiter nutzen, defekte Baugruppen identifizieren oder eine passende Ersatz- beziehungsweise Reparaturlösung für eine vorhandene Anlagenkonfiguration benötigen. Für die Beschaffung ist die exakte Artikelnummer entscheidend, da Hardwarestand, Firmware, Schnittstellen und Projektierung zur bestehenden Anlage passen müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die CPU 317TF-3 PN/DP besitzt einen integrierten Arbeitsspeicher von 1,5 MB und arbeitet mit einer Versorgung von 24 V DC. Für die Praxis ist vor allem die Kombination aus MPI/DP mit 12 MBit/s, separater DP-Drive-Schnittstelle und Ethernet PROFINET mit 2-Port-Switch wichtig, weil darüber Programmiergerät, Bediengerät, dezentrale Peripherie, Antriebe und PROFINET-Kommunikation eingebunden werden können. Die Baugruppe verfügt über integrierte Technologie-I/O und benötigt einen 40-poligen Frontstecker sowie eine Micro Memory Card mit mindestens 8 MB. Bei Austausch oder Reparatur muss daher nicht nur die CPU selbst betrachtet werden, sondern auch Projektstand, MMC, Safety-Konfiguration, Schnittstellenbelegung und vorhandene Kommunikationsstruktur.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6ES7317-7UL10-0AB0 ist der Life-Cycle-Status besonders beschaffungsrelevant, da die Baugruppe zur SIMATIC-S7-300-Welt gehört und für viele Betreiber in bestehenden Anlagen weiterhin kritisch ist. Der Status ist als Produktauslauf beziehungsweise Abkündigung zu berücksichtigen; dadurch gewinnen Reparaturfähigkeit, geprüfte Ersatzteile, Austauschgeräte und Bevorratung an Bedeutung. Ein verifizierter, ohne Projektprüfung direkt kompatibler Nachfolger wird hier nicht pauschal genannt, weil Safety-, Technologie- und Kommunikationsfunktionen an die konkrete Anlagenprojektierung gebunden sind. Für Instandhaltung und Einkauf bedeutet das: Ersatz darf nicht allein über eine ähnliche CPU-Bezeichnung entschieden werden. Entscheidend sind Artikelnummer, Firmwarestand, STEP-7-Projekt, Safety-Programm, Schnittstellenkonfiguration und Anlagenfreigabe.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei 6ES7317-7UL10-0AB0 sind vor allem Reparatur, Austausch, geprüfte Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die vorhandene CPU mit ihrer Safety- und Technologieprojektierung weiter in der bestehenden Anlage betrieben werden soll. Austauschgeräte helfen, Stillstandszeiten zu reduzieren, wenn eine kurzfristige Wiederinbetriebnahme wichtiger ist als eine sofortige Migration. Bei abgekündigten S7-300-Baugruppen unterstützt Life Cycle Management dabei, Obsoleszenzrisiken, Bevorratung und Ersatzteilstrategie strukturiert zu bewerten. Der technische Vor-Ort-Service ist besonders dann relevant, wenn Programmsicherungen, Backups oder eine Eingrenzung direkt an der Anlage benötigt werden. Fachseminare zu SIMATIC S7 und Fehlersuche können zusätzlich helfen, Diagnose und Wiederinbetriebnahme sicherer vorzubereiten.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 317TF-3 PN/DP |
| HW-Funktionsstand | 1 |
| Firmware-Version | CPU: V3.2; integrierte Technologie V4.1.5 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Ja; über PROFIBUS DP- oder PROFINET-Schnittstelle |
| Engineering mit | |
| ● Programmierpaket | ab STEP 7 V5.5 SP2; ab Optionspaket S7-Technology V4.2 SP3, ab Distributed Safety V5.4 SP5, ab S7-F Configuration Pack V5.5 SP10 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | min. 2 A |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V |
| ● Verpolschutz | Ja |
| Digitalausgänge | |
| — Nennwert (DC) | 24 V; 2L+ |
| — Verpolschutz | Nein; 2L+ |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 1 100 mA |
| Stromaufnahme (im Leerlauf), typ. | 270 mA |
| Einschaltstrom, typ. | 6,5 A |
| I²t | 1 A²·s |
| Verlustleistung | |
| Verlustleistung, typ. | 8,5 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 1 536 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,025 µs |
| für Wortoperationen, typ. | 0,03 µs |
| für Festpunktarithmetik, typ. | 0,04 µs |
| für Gleitpunktarithmetik, typ. | 0,16 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 2 048; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 2 048; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 2 048; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 2 048; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Anzahl, max. | siehe Operationsliste |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl DPV1-Alarm-OBs | 3; OB 55, 56, 57 |
| ● Anzahl Taktsynchronität-OBs | 1; OB 61 - Taktsynchronität ist entweder an DP oder an PROFINET IO möglich (nicht gleichzeitig) |
| ● Anzahl Technologiesynchronalarm-OBs | 1; OB 65 |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 6; OB 80, 82, 83, 85, 86, 87 (OB83 nur für PROFINET IO) |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 512 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — einstellbar | Ja |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 512 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 256 kbyte |
| Merker | |
| ● Größe, max. | 4 096 byte |
| ● Remanenz vorhanden | Ja; von MB 0 bis MB 4 095 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 768 byte; max. 2048 byte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 8 192 byte |
| ● Ausgänge | 8 192 byte |
| davon dezentral | |
| — Eingänge | 8 192 byte |
| — Ausgänge | 8 192 byte |
| Prozessabbild | |
| ● Eingänge | 8 192 byte |
| ● Ausgänge | 8 192 byte |
| ● Eingänge, einstellbar | 8 192 byte |
| ● Ausgänge, einstellbar | 8 192 byte |
| ● Eingänge, voreingestellt | 1 024 byte |
| ● Ausgänge, voreingestellt | 1 024 byte |
| Teilprozessabbilder | |
| ● Anzahl Teilprozessabbilder, max. | 1; bei PROFINET IO ist die Länge der Nutzdaten auf 1600 byte beschränkt |
| Digitale Kanäle | |
| ● Eingänge | 65 536 |
| — davon zentral | 256 |
| ● Ausgänge | 65 536 |
| — davon zentral | 256 |
| Analoge Kanäle | |
| ● Eingänge | 4 096 |
| — davon zentral | 64 |
| ● Ausgänge | 4 096 |
| — davon zentral | 64 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 0 |
| Anzahl DP-Master | |
| ● integriert | 2; 1 DP und 1 DP(Drive) |
| ● über CP | 2; für DP |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 8 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 1 |
| ● Baugruppen je Baugruppenträger, max. | 8 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 4 |
| ● Nummer/Nummernband | 0 bis 3 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● auf DP, Master | Ja |
| ● auf DP, Device | Ja; nur Uhrzeit-Slave |
| ● im AS, Master | Ja |
| ● im AS, Device | Ja |
| ● am Ethernet über NTP | Ja; als Client |
| Digitaleingaben | |
| Anzahl der Eingänge | 4 |
| ● davon für technologische Funktionen nutzbare Eingänge | 4 |
| Eingangskennlinie nach IEC 61131, Typ 1 | Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 4 |
| — bis 60 °C, max. | 4 |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 4 |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | -3 ... +5 V |
| ● für Signal "1" | +15 ... +30 V |
| Eingangsstrom | |
| ● für Signal "1", typ. | 7 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Technologische Funktionen | |
| — bei "0" nach "1", max. | 10 µs; typisch |
| — bei "1" nach "0", max. | 10 µs; typisch |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| Digitalausgaben | |
| Anzahl der Ausgänge | 8 |
| ● davon schnelle Ausgänge | 8 |
| Funktionen | für technologische Funktionen, z. B. schnelle Nockenschaltsignale |
| Kurzschluss-Schutz | Ja |
| ● Ansprechschwelle, typ. | 1 A |
| Begrenzung der induktiven Abschaltspannung auf | 48 V |
| Ansteuern eines Digitaleingangs | Nein |
| Schaltvermögen der Ausgänge | |
| ● bei Lampenlast, max. | 5 W |
| Lastwiderstandsbereich | |
| ● untere Grenze | 48 Ω |
| ● obere Grenze | 4 kΩ |
| Ausgangsspannung | |
| ● für Signal "0", max. | 3 V; (2L+) |
| ● für Signal "1", min. | Nennspannung - 2,5 V |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 0,5 A |
| ● für Signal "1" zulässiger Bereich für 0 bis 60 °C, min. | 5 mA |
| ● für Signal "1" zulässiger Bereich für 0 bis 60 °C, max. | 0,6 A |
| ● für Signal "0" Reststrom, max. | 0,3 mA |
| Parallelschalten von zwei Ausgängen | |
| ● zur Leistungserhöhung | Nein |
| ● zur redundanten Ansteuerung einer Last | Nein |
| Schaltfrequenz | |
| ● bei ohmscher Last, max. | 100 Hz |
| ● bei induktiver Last, max. | 0,2 Hz; nach IEC 60947-5-1, DC-13 |
| ● bei Lampenlast, max. | 100 Hz |
| Summenstrom der Ausgänge (je Gruppe) | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 4 A |
| — bis 60 °C, max. | 3 A |
| alle anderen Einbaulagen | |
| — bis 40 °C, max. | 4 A |
| Integrierte schnelle Nocken | |
| ● Schaltgenauigkeit (+/-) | 70 µs |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| Analogeingaben | |
| Anzahl Analogeingänge | 0 |
| Geber | |
| Anschließbare Geber | |
| ● 2-Draht-Sensor | Nein |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 1 |
| Anzahl Schnittstellen RS 485 | 2 |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Ja |
| ● PROFIBUS DP-Device | Ja |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein; aber über CP und ladbare FB |
| — S7-Kommunikation, als Server | Ja |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 124 |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Ja; nur I-Bausteine |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Äquidistanz | Ja |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — SYNC/FREEZE | Ja |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max. | 8 |
| — Direkter Datenaustausch (Querverkehr) | Ja; als Teilnehmer |
| — DPV1 | Ja |
| Adressbereich | |
| — Eingänge, max. | 8 kbyte |
| — Ausgänge, max. | 8 kbyte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● automatische Baudratensuche | Ja; nur bei passiver Schnittstelle |
| ● Adressbereich, max. | 32 |
| ● Nutzdaten je Adressbereich, max. | 32 byte |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja; nur bei aktiver Schnittstelle |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja; nur einseitig projektierte Verbindung |
| — Direkter Datenaustausch (Querverkehr) | Ja |
| — DPV1 | Nein |
| Übergabespeicher | |
| — Eingänge | 244 byte |
| — Ausgänge | 244 byte |
| 2. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Nein |
| ● PROFIBUS DP-Master | Ja; DP(DRIVE)-Master |
| ● PROFIBUS DP-Device | Nein |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 64 |
| Dienste | |
| — PG/OP-Kommunikation | Nein |
| — Routing | Nein |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Nein |
| — Äquidistanz | Ja |
| — Taktsynchronität | Ja |
| — SYNC/FREEZE | Nein |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — DPV1 | Nein |
| Adressbereich | |
| — Eingänge, max. | 1 024 byte |
| — Ausgänge, max. | 1 024 byte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● GSD-Datei | http://support.automation.siemens.com im Bereich Produkt Support |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| 3. Schnittstelle | |
| Schnittstellentyp | PROFINET |
| potenzialgetrennt | Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja; 10/100 Mbit/s |
| Autonegotiation | Ja |
| Autocrossing | Ja |
| Änderung der IP-Adresse zur Laufzeit, unterstützt | Ja |
| Schnittstellenphysik | |
| ● RJ 45 (Ethernet) | Ja |
| ● Anzahl der Ports | 2 |
| ● integrierter Switch | Ja |
| Protokolle | |
| ● MPI | Nein |
| ● PROFINET IO-Controller | Ja; auch gleichzeitig mit IO-Device Funktionalität |
| ● PROFINET IO-Device | Ja; Auch gleichzeitig mit IO-Controller Funktionalität |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Offene IE-Kommunikation | Ja; über TCP/IP, ISO on TCP, UDP |
| ● Webserver | Ja |
| ● Medienredundanz | Ja |
| PROFINET IO-Controller | |
| ● Übertragungsgeschwindigkeit, max. | 100 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 16, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — Shared Device | Ja |
| — Priorisierter Hochlauf | Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. | 32 |
| — Anzahl anschließbarer IO-Device, max. | 128 |
| — davon IO-Devices mit IRT, max. | 64 |
| — davon in Linie, max. | 64 |
| — Anzahl anschließbarer IO-Device für RT, max. | 128 |
| — davon in Linie, max. | 128 |
| — Aktivieren/Deaktivieren von IO-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8 |
| — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt | Ja |
| — Anzahl der IO-Devices pro Werkzeug, max. | 8 |
| — Gerätetausch ohne Wechselmedium | Ja |
| — Sendetakte | 250 µs, 500 µs, 1 ms, 2 ms, 4 ms |
| — Aktualisierungszeit | 250 µs bis 512 ms (abhängig von der Betriebsart, näheres siehe Gerätehandbuch „S7-300 CPU 31xC und CPU 31x, technische Daten“) |
| Adressbereich | |
| — Eingänge, max. | 8 kbyte |
| — Ausgänge, max. | 8 kbyte |
| — Nutzdatenkonsistenz, max. | 1 024 byte |
| PROFINET IO-Device | |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 16, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Nein |
| — IRT | Ja |
| — PROFIenergy | Ja; mit SFB 73 / 74 vorbereitet für ladbare PROFIenergy Standard-FB für I-Device |
| — Shared Device | Ja |
| — Anzahl IO-Controller bei Shared Device, max. | 2 |
| Übergabespeicher | |
| — Eingänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| — Ausgänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| Submodule | |
| — Anzahl, max. | 64 |
| — Nutzdaten je Submodul, max. | 1 024 byte |
| Offene IE-Kommunikation | |
| ● Anzahl Verbindungen, max. | 16 |
| ● Systemseitig genutzte lokale Portnummern | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 |
| ● Keep-Alive-Funktion, unterstützt | Ja |
| Protokolle | |
| PROFIsafe | Ja |
| Redundanzbetrieb | |
| Medienredundanz | |
| — Umschaltzeit bei Leitungsunterbrechung, typ. | 200 ms; PROFINET MRP |
| — Anzahl Teilnehmer im Ring, max. | 50 |
| Offene IE-Kommunikation | |
| ● TCP/IP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 16 |
| — Datenlänge bei Verbindungstyp 01H, max. | 1 460 byte |
| — Datenlänge bei Verbindungstyp 11H, max. | 32 768 byte |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja |
| ● ISO-on-TCP (RFC1006) | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 16 |
| — Datenlänge, max. | 32 768 byte |
| ● UDP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 16 |
| — Datenlänge, max. | 1 472 byte |
| Webserver | |
| ● unterstützt | Ja |
| ● anwenderdefinierte Webseiten | Ja |
| ● Anzahl HTTP-Clients | 5 |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Ja |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über integrierte PROFINET-Schnittstelle und ladbare FB bzw. über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation) |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| Anzahl Verbindungen | |
| ● gesamt | 32 |
| ● verwendbar für PG-Kommunikation | 31 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 31 |
| ● verwendbar für OP-Kommunikation | 31 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 31 |
| ● verwendbar für S7-Basis-Kommunikation | 30 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 30 |
| ● verwendbar für S7-Kommunikation | 16 |
| — für S7-Kommunikation reserviert | 0 |
| — für S7-Kommunikation einstellbar, min. | 0 |
| — für S7-Kommunikation einstellbar, max. | 16 |
| ● Anzahl der Instanzen gesamt, max. | 32 |
| ● verwendbar für Routing | X1 als MPI: max. 10; X1 als DP-Master: max. 24; X1 als DP-Slave (aktiv): max. 14; X2 als PROFINET: max. 24 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 32; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4; ohne Fortsetzen |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | 499 |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Alarme/Diagnosen/Statusinformationen | |
| Alarme | Nein |
| Diagnosefunktion | Nein |
| Diagnoseanzeige LED | |
| ● Statusanzeige Digitaleingang (grün) | Ja |
| ● Statusanzeige Digitalausgang (grün) | Ja |
| Potenzialtrennung | |
| Potenzialtrennung Digitaleingaben | |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Digitalausgaben | |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Isolation | |
| Isolation geprüft mit | DC 500 V |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; ab STEP 7 V5.5 SP2 und Optionspaket S7-Technology V4.2 SP3, S7 F Configuration Pack V5.5 SP10, Optionspaket S7 Distributed Safety V5.4 SP5 |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 120 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 640 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum geht 6ES7317-7UL10-0AB0 nach dem Start in STOP? | Zuerst sollte der Diagnosepuffer der CPU ausgelesen werden, um zwischen Programmfehler, Peripheriefehler, Kommunikationsstörung und Safety-Ereignis zu unterscheiden. Anschließend ist zu prüfen, ob die Micro Memory Card korrekt gesteckt ist und ob der geladene Projektstand zur CPU 317TF-3 PN/DP passt. Danach sollte kontrolliert werden, ob Hardwarekonfiguration, Firmwarestand und Safety-Konfiguration konsistent sind. Falls der Fehler weiterhin besteht, ist ein Defekt der CPU oder der Speicherkarte einzugrenzen. |
| Warum erscheint bei der CPU 317TF-3 PN/DP die Meldung „Inconsistent safety program“? | Zuerst sollte geprüft werden, ob das geladene Sicherheitsprogramm vollständig übersetzt und korrekt auf die Ziel-CPU übertragen wurde. Anschließend ist die Safety-Konfiguration mit dem STEP-7-Projekt, den F-Bausteinen und der zugehörigen Signatur abzugleichen. Danach sollte kontrolliert werden, ob nach Änderungen an F-Programm, Hardwarekonfiguration oder Memory Card ein sauberer Download und ein definierter STOP-RUN-Übergang durchgeführt wurden. Bleibt die Meldung bestehen, ist die Safety-Projektierung vor einer erneuten Inbetriebnahme vollständig zu verifizieren. |
| Warum erkennt 6ES7317-7UL10-0AB0 PROFINET- oder PROFIBUS-Teilnehmer nicht? | Zuerst sollten Versorgungsspannung, Steckverbinder, Schirmung und Busabschluss beziehungsweise Netzwerkanbindung kontrolliert werden. Anschließend sind die projektierten Adressen, Gerätenamen, IP-Parameter und PROFIBUS-DP-Teilnehmerdaten mit der realen Anlage abzugleichen. Danach sollte geprüft werden, ob die richtige Schnittstelle verwendet wird, da die CPU unterschiedliche Kommunikationswege für MPI/DP, DP-Drive und PROFINET besitzt. Falls weiterhin Teilnehmer fehlen, ist der Diagnosepuffer auf Busfehler, Geräteausfall oder Konfigurationsabweichungen zu prüfen. |
| Warum funktionieren die integrierten Technologie-I/O der CPU 317TF-3 PN/DP nicht wie erwartet? | Zuerst sollte kontrolliert werden, ob der 40-polige Frontstecker korrekt verdrahtet und mechanisch sicher gesteckt ist. Anschließend sind Versorgung, Signalpegel, Lasten und die projektierte Zuordnung der integrierten Ein- und Ausgänge zu prüfen. Danach sollte abgeglichen werden, ob die Technologie-Funktion im Projekt korrekt parametriert ist und die verwendeten Ausgänge innerhalb der zulässigen Last- und Schaltbedingungen betrieben werden. Falls das Störbild bestehen bleibt, ist zwischen Verdrahtungsfehler, Parametrierfehler und möglichem Ausgangsdefekt zu unterscheiden. |
| Warum startet die CPU nach einem Austausch oder nach Wechsel der Micro Memory Card nicht sauber? | Zuerst sollte geprüft werden, ob die eingesetzte Micro Memory Card zur CPU und zum geladenen Projektstand passt. Anschließend ist sicherzustellen, dass Programm- und Konfigurationsdaten für die CPU 317TF-3 PN/DP erstellt wurden und nicht von einer anderen CPU-Variante übernommen wurden. Danach sollte die Hardwarekonfiguration mit der tatsächlich verbauten Baugruppe abgeglichen werden. Falls die CPU weiterhin nicht in RUN geht, sind Diagnosepuffer, Urlöschanforderung und Speicherzustand systematisch auszuwerten. |
| Warum schalten Antriebs- oder Safety-Funktionen am DP-Drive nicht korrekt frei? | Zuerst sollte geprüft werden, ob die DP-Drive-Schnittstelle korrekt projektiert und die angeschlossenen Antriebe über die erwartete PROFIBUS-Konfiguration erreichbar sind. Anschließend sind PROFIsafe-Adresse, Safety-Parameter, Antriebszustände und Freigabesignale mit dem Sicherheitsprogramm abzugleichen. Danach sollte kontrolliert werden, ob die eingesetzten Safety-Integrated-Funktionen der Antriebe zur Projektierung passen. Falls keine Freigabe erfolgt, ist die Ursache über Diagnosepuffer, Antriebsdiagnose und Safety-Statusmeldungen weiter einzugrenzen. |
Kann 6ES7317-7UL10-0AB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Bei einer CPU 317TF-3 PN/DP ist das besonders relevant, weil Safety- und Technologieprojekte häufig eng mit der vorhandenen Maschinenkonfiguration verbunden sind. EICHLER bearbeitet die Baugruppe nach individuellem Fehlerbild, analysiert die Ursache, setzt sie bei Bedarf bis auf Bauteilebene instand und prüft die Funktion im hauseigenen Testzentrum. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung zwischen Reparatur, Austausch und Ersatzbeschaffung.
Was ist beim Austausch von 6ES7317-7UL10-0AB0 zu beachten?
Beim Austausch muss die Ersatz-CPU exakt zur vorhandenen Projektierung passen. Entscheidend sind Artikelnummer, Hardwarestand, Firmware, Micro Memory Card, STEP-7-Projekt, Safety-Konfiguration und Schnittstellenbelegung. Besonders kritisch sind Anwendungen mit PROFIsafe, DP-Drive, PROFINET und integrierten Technologie-I/O, weil schon kleine Abweichungen zu STOP-Zuständen, Kommunikationsfehlern oder nicht freigegebenen Safety-Funktionen führen können. Vor dem Einbau sollte der vorhandene Projektstand gesichert und die Hardwarekonfiguration mit der Ersatzbaugruppe abgeglichen werden.
Gibt es einen Nachfolger für 6ES7317-7UL10-0AB0?
Ein direkt einsetzbarer Nachfolger sollte für 6ES7317-7UL10-0AB0 nicht pauschal angenommen werden. Die CPU kombiniert SPS-, Technologie- und Safety-Funktionen, sodass ein Ersatz immer anhand der konkreten Anlagenprojektierung geprüft werden muss. Bei einer möglichen Migration auf eine neuere Steuerungsgeneration sind Programm, Safety-Anteile, Antriebsanbindung, PROFINET-/PROFIBUS-Struktur und Abnahmen zu berücksichtigen. Wenn die Anlage kurzfristig weiterlaufen muss, sind Reparatur, Austauschgerät oder geprüfte Ersatzteilbeschaffung oft die risikoärmere Zwischenlösung gegenüber einer ungeplanten Migration.
Warum ist die Micro Memory Card bei 6ES7317-7UL10-0AB0 so wichtig?
Die Micro Memory Card ist für den Betrieb dieser CPU erforderlich und enthält relevante Programm- und Konfigurationsdaten. Für 6ES7317-7UL10-0AB0 ist eine MMC mit mindestens 8 MB vorgesehen. Bei Störungen, CPU-Tausch oder Projektänderungen sollte geprüft werden, ob die Speicherkarte korrekt gesteckt ist und ob der gespeicherte Projektstand zur CPU 317TF-3 PN/DP passt. Ein unpassender oder inkonsistenter Speicherinhalt kann dazu führen, dass die CPU nicht in RUN geht oder Safety- beziehungsweise Technologieanteile nicht korrekt starten.
Ist 6ES7317-7UL10-0AB0 mit anderen S7-300-CPUs austauschbar?
Eine Austauschbarkeit ist nur eingeschränkt und nicht allein über die Bauform der S7-300-Reihe zu bewerten. Die CPU 317TF-3 PN/DP besitzt spezielle Technologie- und Safety-Funktionen sowie mehrere Kommunikationsschnittstellen. Eine andere S7-300-CPU kann mechanisch ähnlich wirken, aber funktional, projektionstechnisch oder sicherheitstechnisch nicht passen. Vor einem Austausch müssen Hardwarekonfiguration, Firmware, Safety-Programm, Technologieobjekte, I/O-Zuordnung, DP-Drive-Anbindung und PROFINET-Kommunikation geprüft werden.
Wann ist ein Austauschgerät statt Reparatur sinnvoll?
Ein Austauschgerät ist sinnvoll, wenn die Anlage schnell wieder in Betrieb gehen muss und die vorhandene CPU nicht rechtzeitig instandgesetzt werden kann. Bei 6ES7317-7UL10-0AB0 ist zusätzlich wichtig, dass die Ersatzbaugruppe zur bestehenden Projektierung passt. Eine Reparatur ist häufig interessant, wenn die Originalbaugruppe erhalten bleiben soll und eine technische Wiederherstellung wirtschaftlich ist. In der Praxis wird die Entscheidung durch Fehlerbild, Anlagenstillstand, Verfügbarkeit eines passenden Ersatzgeräts, Prüfaufwand und langfristige Ersatzteilstrategie bestimmt.
Wie lässt sich ein Ausfall von 6ES7317-7UL10-0AB0 kurzfristig überbrücken?
Kurzfristig kommen vor allem ein passendes Austauschgerät, eine Reparaturanmeldung mit klarer Fehlerbeschreibung oder eine geprüfte Ersatzteilanfrage in Betracht. Zusätzlich sollte der Projektstand der Anlage gesichert sein, damit eine Ersatz-CPU korrekt vorbereitet werden kann. Bei fehlenden Backups, unklarem Diagnosepuffer oder wiederkehrenden STOP-Zuständen kann eine technische Eingrenzung direkt an der Anlage sinnvoll sein. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Welche Rolle spielt Life Cycle Management bei 6ES7317-7UL10-0AB0?
Life Cycle Management hilft, den Weiterbetrieb bestehender S7-300-Anlagen planbarer zu machen. Bei 6ES7317-7UL10-0AB0 betrifft das vor allem Obsoleszenzrisiken, Ersatzteilstrategie, Reparaturfähigkeit, Bevorratung und mögliche Migrationspfade. Für Instandhaltung und Einkauf entsteht dadurch eine belastbare Grundlage, um kritische Baugruppen frühzeitig zu identifizieren und Stillstandsrisiken zu reduzieren. Besonders bei Safety- und Technologie-CPUs ist eine strukturierte Bewertung wichtig, weil ein ungeplanter Austausch oft mehr Aufwand verursacht als die reine Hardwarebeschaffung.
