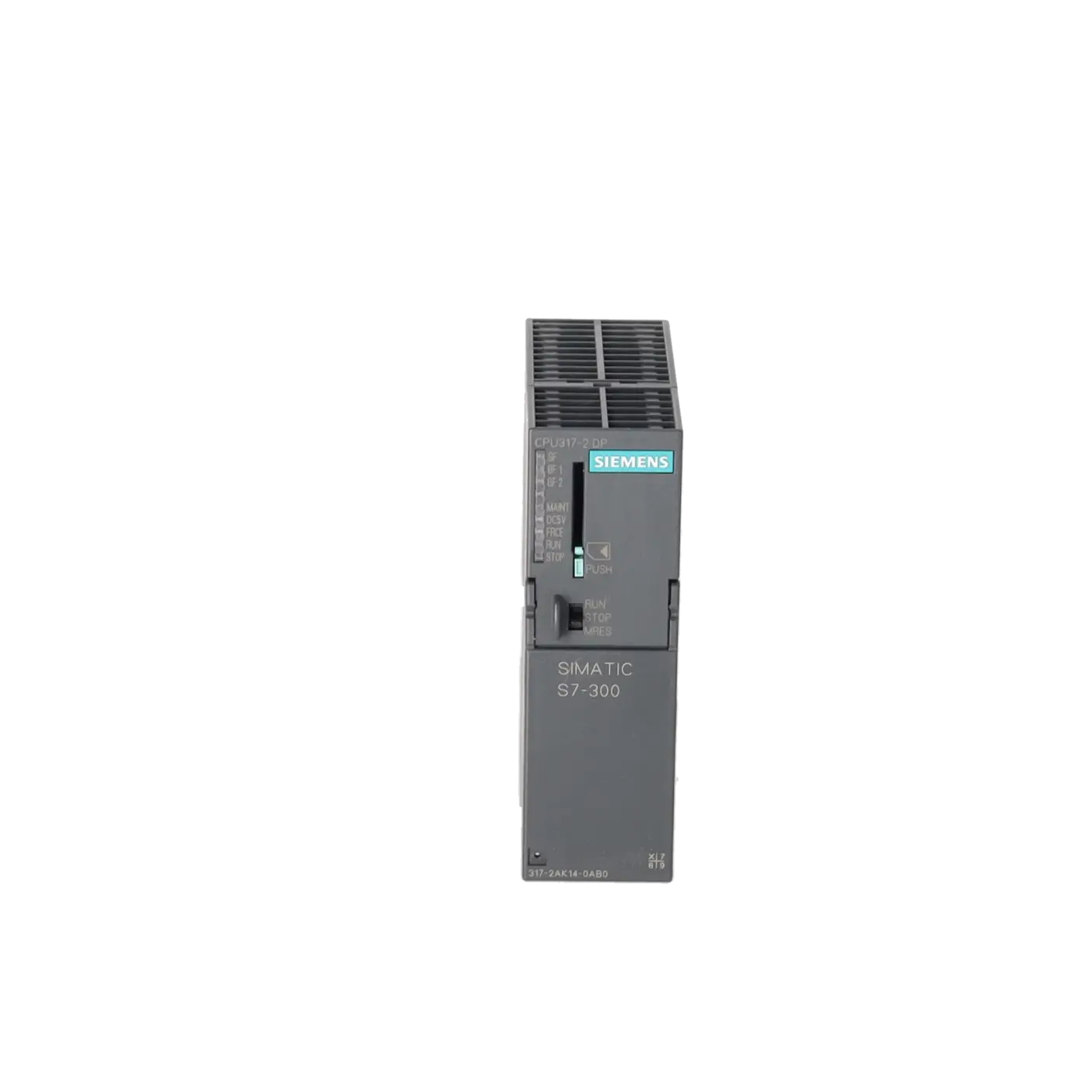

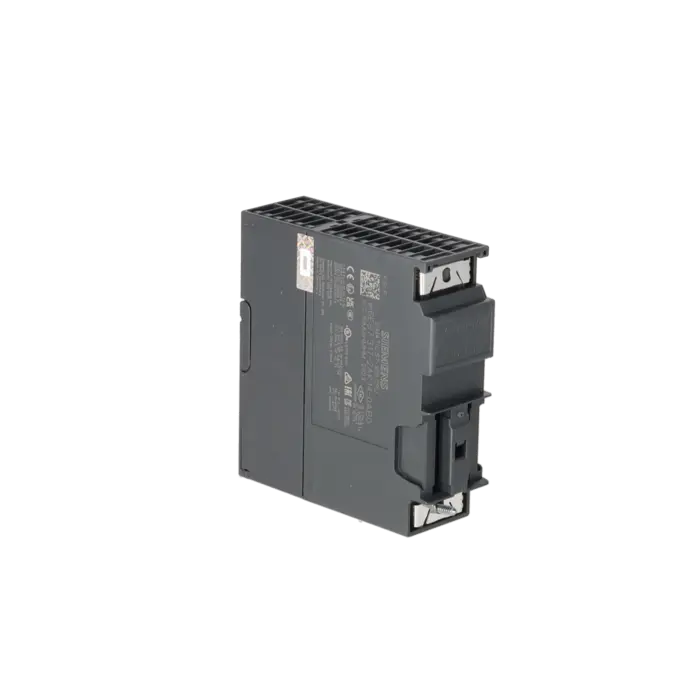

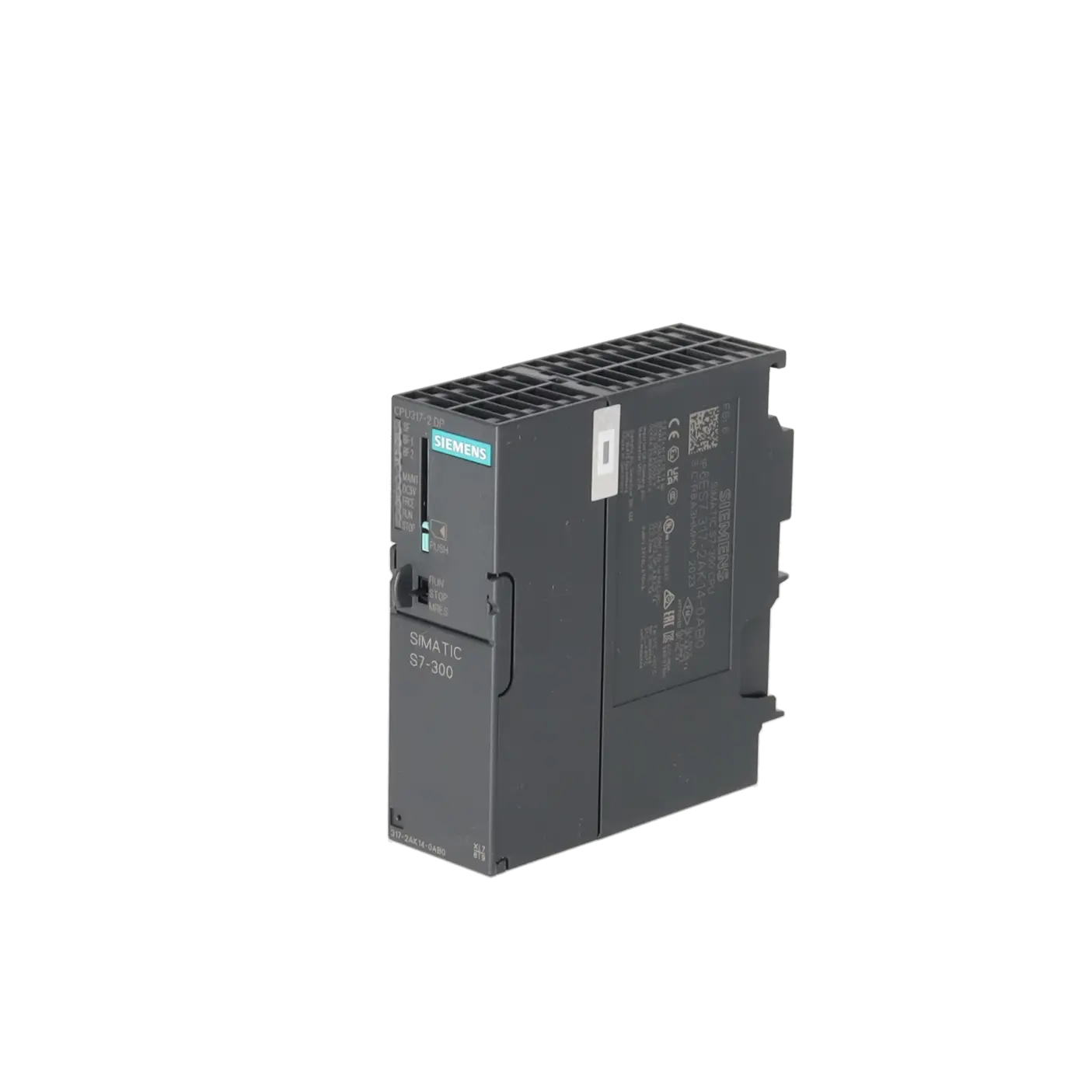

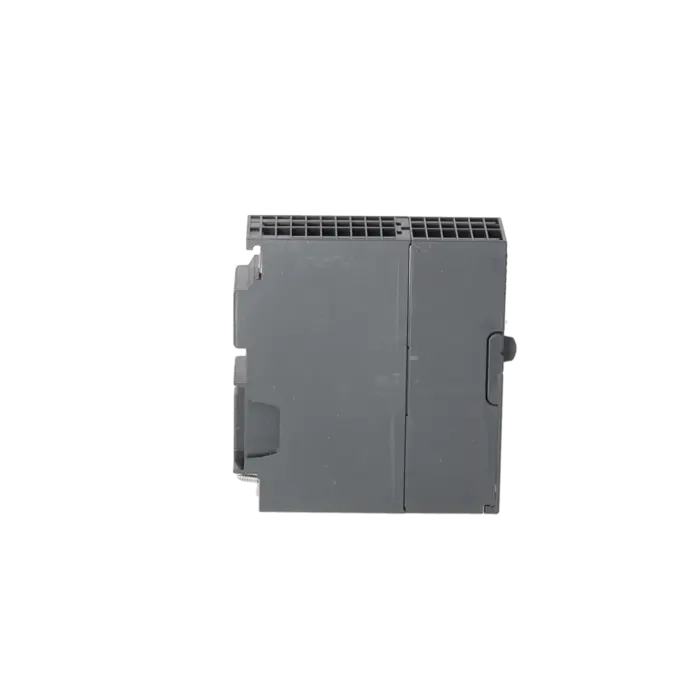

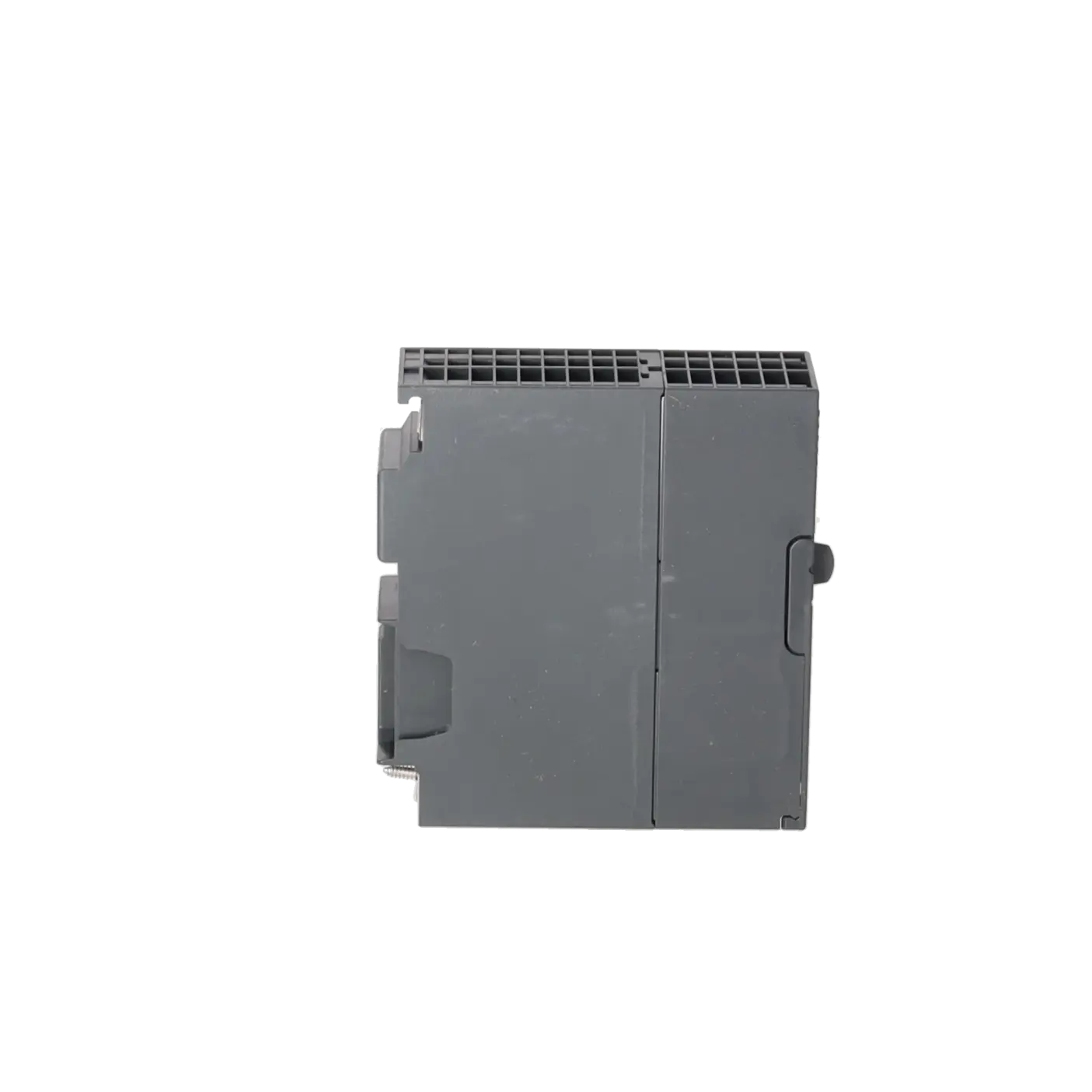

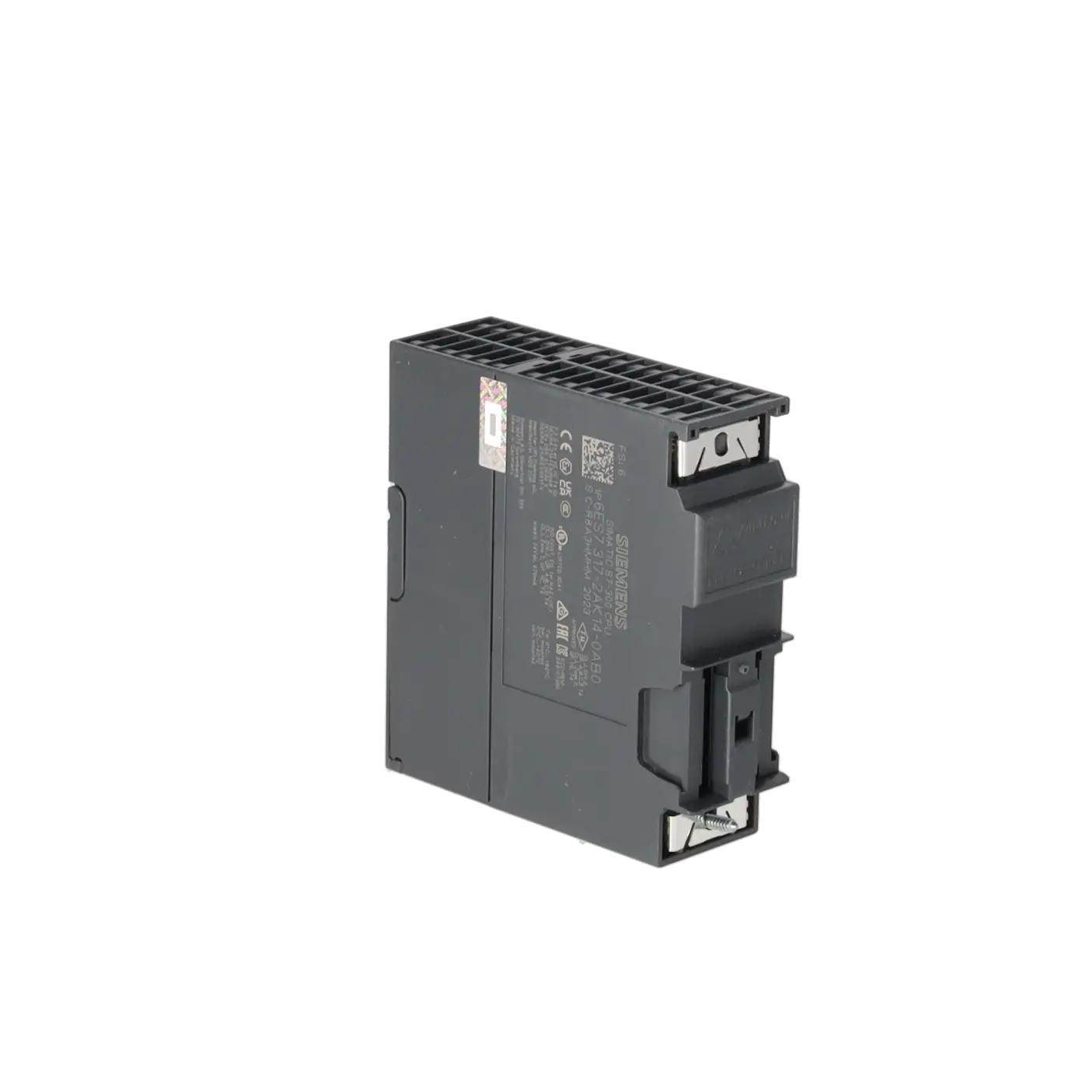

Name: SIEMENS 6ES7317-2AK14-0AB0
Brand: SIEMENS
SKU: K0252212

Lieferinformationen
Exportkennzeichen	AL: N ECCN: EAR99H
Nettogewicht pro ME	0.401
Mengeneinheit (ME)	1 Stück
Verpackungsmenge	1

Zusätzliche Produktinformationen
Produktstatus
EAN	4025515080183
UPC	040892788617
Statistische Warennummer	85371091
Listenkennzeichen (LKZ)	ST73
Fabrikategruppe	4256
Ursprungsland	DE
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie	Seit: 20110520

Klassifizierungen	Version	Klassifizierung
eClass	4	/
eClass	5.1	27-24-22-07
eClass	6.0	27-24-22-07
ETIM	3	/
ETIM	4	EC000236
ETIM	5	EC000236

Was ist 6ES7317-2AK14-0AB0 und wo wird es eingesetzt

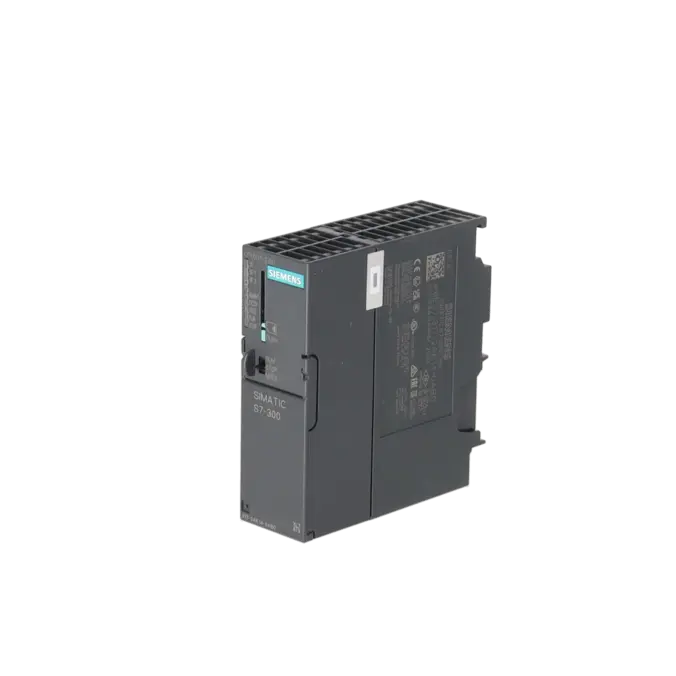

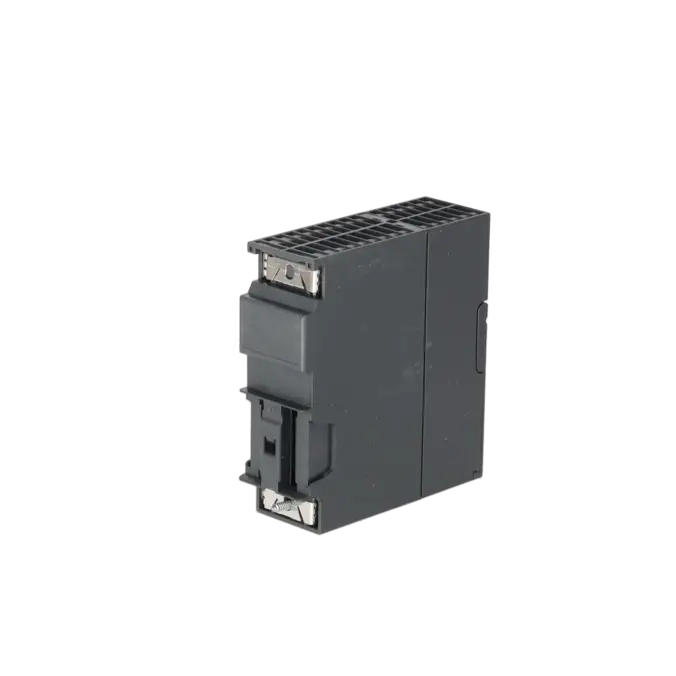

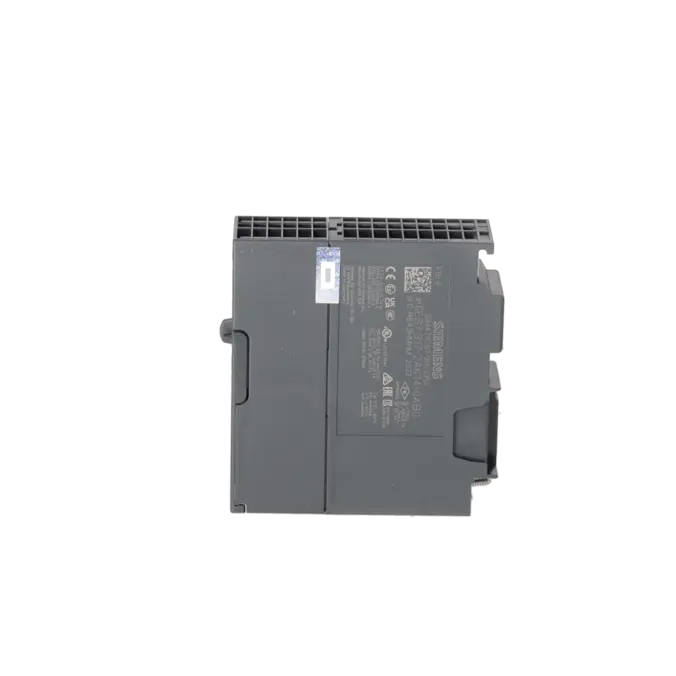

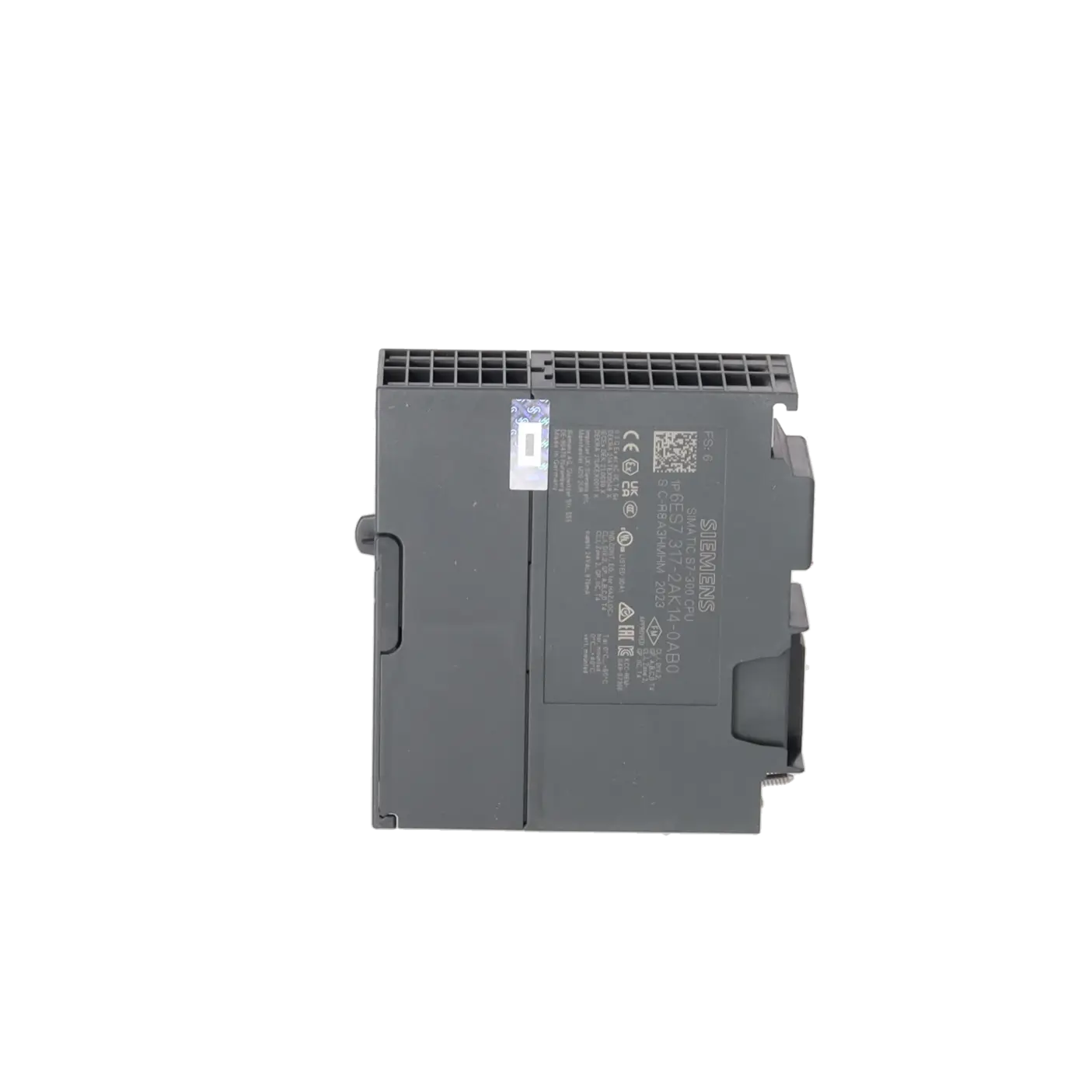

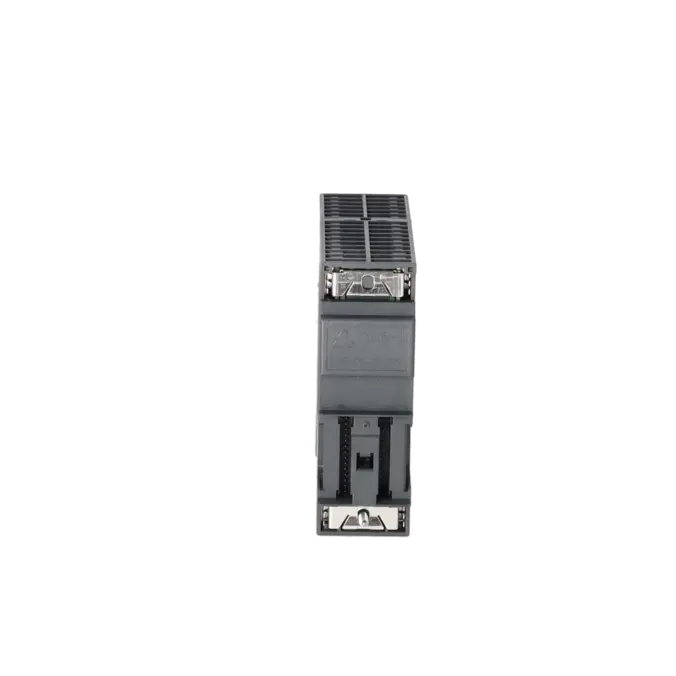

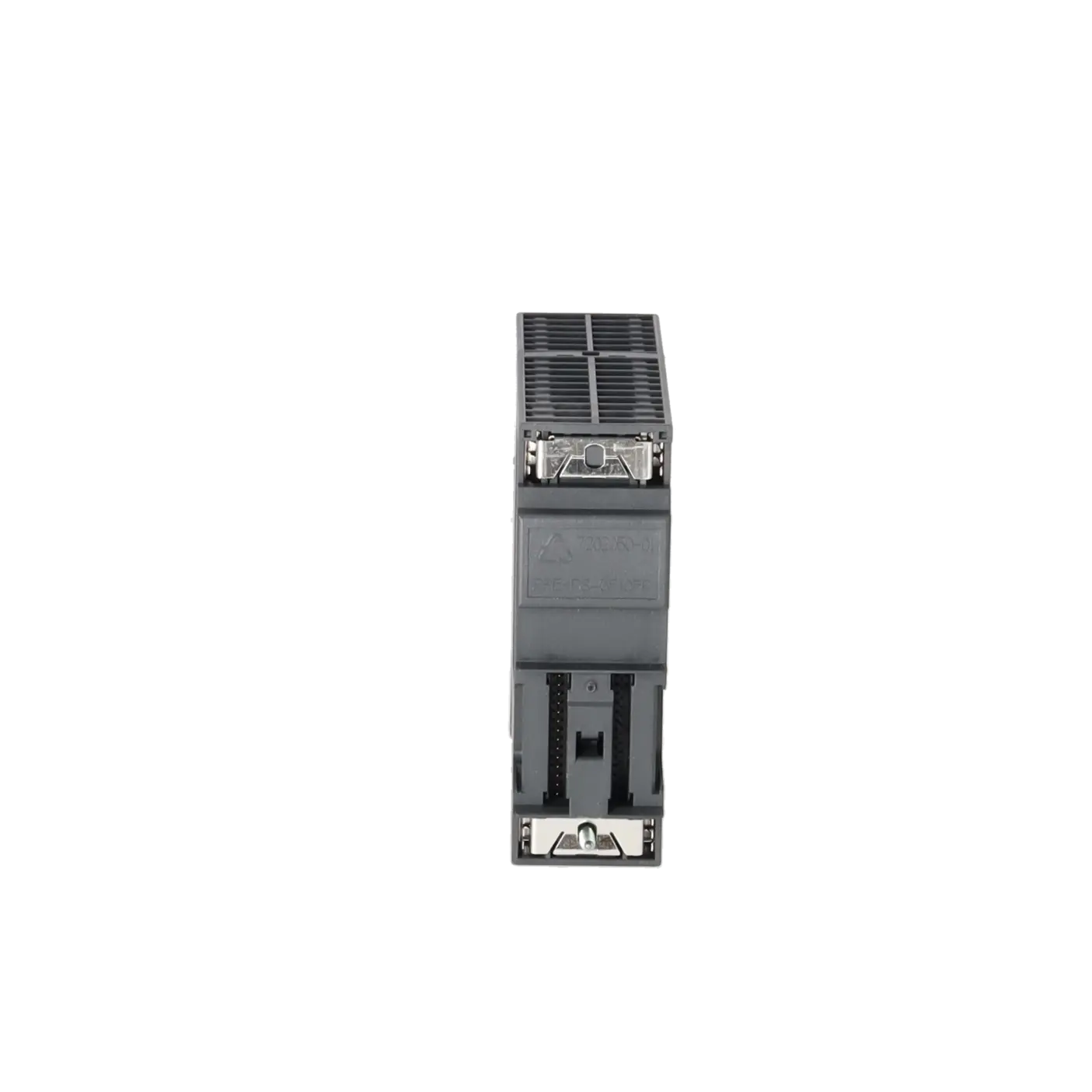

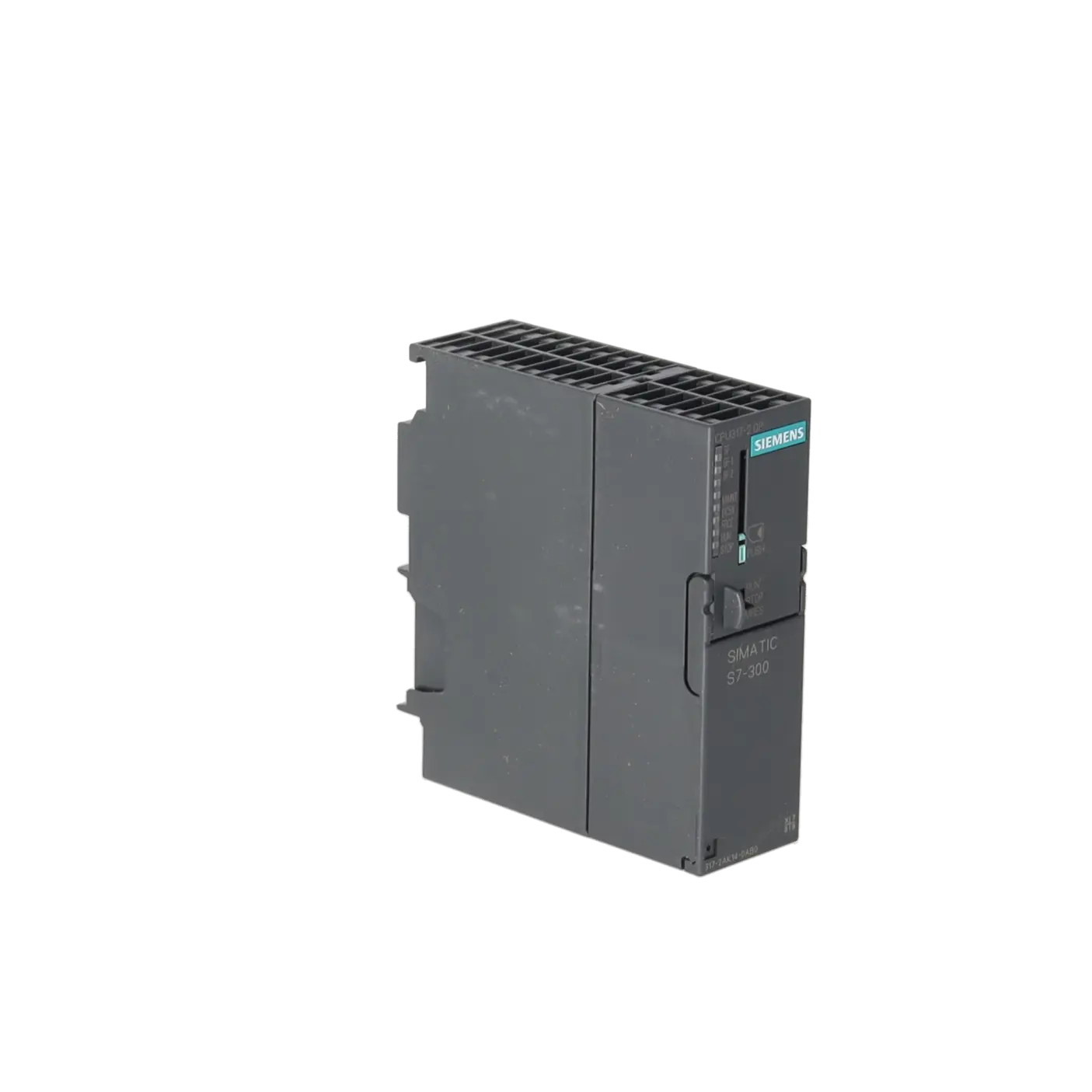

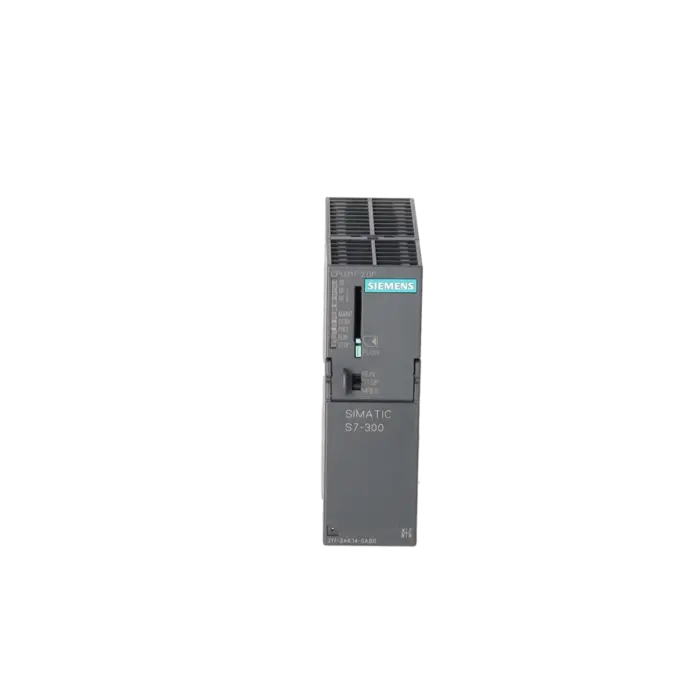

Die 6ES7317-2AK14-0AB0 ist eine SIMATIC S7-300 CPU 317-2 DP von Siemens. Sie arbeitet als Zentralbaugruppe in modularen S7-300-Steuerungen und ist für Anwendungen gedacht, in denen klassische STEP-7-Projekte, PROFIBUS-DP-Kommunikation und eine robuste Einbindung in bestehende Automatisierungsstrukturen gefordert sind. Typische Einsatzfelder sind Fertigungs-, Förder-, Verpackungs- und Prozessanlagen, in denen vorhandene Racks, dezentrale Peripherie und Feldgeräte weiter genutzt werden sollen. Die CPU bietet 1 MB Arbeitsspeicher, eine MPI/DP-Schnittstelle mit 12 Mbit/s sowie eine zweite DP-Master/Slave-Schnittstelle. Für den Betrieb ist eine SIMATIC Micro Memory Card zwingend erforderlich.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Technisch ist die CPU für 24 V DC ausgelegt und darf laut Siemens in einem Bereich von 19,2 bis 28,8 V DC betrieben werden. Der integrierte Arbeitsspeicher von 1.024 kB ist nicht erweiterbar, das Ladeprogramm liegt auf der MMC, die bis 8 MB groß sein kann. Das ist für Betreiber wichtig, weil Programm, Datenhaltung und Wiederanlaufverhalten direkt von einer funktionsfähigen Speicherkarte abhängen. Die CPU unterstützt bis zu 124 DP-Teilnehmer je DP-Master-Schnittstelle, besitzt einen Diagnosepuffer mit bis zu 500 Einträgen, verarbeitet bis zu 65.536 digitale Kanäle und ist für 0 bis 60 °C im Betrieb spezifiziert. Für Instandhalter bedeutet das: hohe Diagnosefähigkeit, gute Einbindung in bestehende PROFIBUS-Strukturen und ausreichend Reserven für komplexere S7-300-Anwendungen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Siemens führt die 6ES7317-2AK14-0AB0 als Ersatzteil. In aktuellen Siemens-Quellen ist zudem angegeben, dass das Produkt seit dem 01.10.2025 abgekündigt ist. Für Betreiber bestehender S7-300-Anlagen ist das ein klares Signal: Der Fokus liegt nicht mehr auf Neuplanung, sondern auf Ersatzteilversorgung, Reparaturfähigkeit und kontrollierter Bestandsabsicherung. Innerhalb der S7-300-Reihe wurde die 6ES7317-2AK14-0AB0 von Siemens als Nachfolger der älteren 6ES7317-2AJ10-0AB0 ausgewiesen. Für eine Modernisierung nennt Siemens in seinem Migrationsleitfaden die CPU 1516-3 PN/DP als Zielsystem. Das ist jedoch kein einfacher Stecktausch, sondern Teil einer Systemmigration auf S7-1500.

Verfügbare EICHLER Leistungen und wann diese relevant sind

Für diese CPU sind bei EICHLER mehrere Wege zur Versorgungssicherheit verfügbar. Reparatur ist sinnvoll, wenn die bestehende Baugruppe im Projektstand erhalten bleiben soll und eine wirtschaftliche Wiederinstandsetzung ausreicht; auf der Seite werden 2 bis 5 Tage genannt. Austausch ist die passende Option, wenn Ausfallzeit entscheidend ist; hier werden 1 bis 3 Tage ausgewiesen. Zusätzlich sind gebrauchte und neue Baugruppen mit kurzen Lieferzeiten gelistet. Für qualitätskritische Anwendungen ist das optionale Prüfprotokoll relevant. Bei Reparaturen nennt EICHLER außerdem technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Das hilft, die Funktionsfähigkeit auch im Obsoleszenzumfeld belastbar abzusichern.

Attribut	Wert
Allgemeine Informationen
Produkttyp-Bezeichnung	CPU 317-2 DP
HW-Funktionsstand	1
Firmware-Version	V3.3
Engineering mit
● Programmierpaket	STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.2 + SP1 mit HSP 202
Versorgungsspannung
Nennwert (DC)	24 V
zulässiger Bereich, untere Grenze (DC)	19,2 V
zulässiger Bereich, obere Grenze (DC)	28,8 V
externe Absicherung für Versorgungsleitungen (Empfehlung)	min. 2 A
Netz- und Spannungsausfallüberbrückung
● Netz-/Spannungsausfallüberbrückungszeit	5 ms
● Wiederholrate, min.	1 s
Eingangsstrom
Stromaufnahme (Nennwert)	870 mA
Stromaufnahme (im Leerlauf), typ.	120 mA
Einschaltstrom, typ.	4 A
I²t	1 A²·s
Verlustleistung
Verlustleistung, typ.	4,5 W
Speicher
Arbeitsspeicher
● integriert	1 024 kbyte
● erweiterbar	Nein
Ladespeicher
● steckbar (MMC)	Ja
● steckbar (MMC), max.	8 Mbyte
● Datenhaltung auf MMC (nach letzter Programmierung), min.	10 a
Pufferung
● vorhanden	Ja; durch MMC gewährleistet (wartungsfrei)
● ohne Batterie	Ja; Programm und Daten
CPU-Bearbeitungszeiten
für Bitoperationen, typ.	0,025 µs
für Wortoperationen, typ.	0,03 µs
für Festpunktarithmetik, typ.	0,04 µs
für Gleitpunktarithmetik, typ.	0,16 µs
CPU-Bausteine
Anzahl Bausteine (gesamt)	2 048; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein.
DB
● Anzahl, max.	2 048; Nummernband: 1 bis 16000
● Größe, max.	64 kbyte
FB
● Anzahl, max.	2 048; Nummernband: 0 bis 7999
● Größe, max.	64 kbyte
FC
● Anzahl, max.	2 048; Nummernband: 0 bis 7999
● Größe, max.	64 kbyte
OB
● Anzahl, max.	siehe Operationsliste
● Größe, max.	64 kbyte
● Anzahl Freie-Zyklus-OBs	1; OB 1
● Anzahl Uhrzeitalarm-OBs	1; OB 10
● Anzahl Verzögerungsalarm-OBs	2; OB 20, 21
● Anzahl Weckalarm-OBs	4; OB 32, 33, 34, 35
● Anzahl Prozessalarm-OBs	1; OB 40
● Anzahl DPV1-Alarm-OBs	3; OB 55, 56, 57
● Anzahl Taktsynchronität-OBs	1; OB 61
● Anzahl Anlauf-OBs	1; OB 100
● Anzahl Asynchron-Fehler-OBs	5; OB 80, 82, 85, 86, 87
● Anzahl Synchron-Fehler-OBs	2; OB 121, 122
Schachtelungstiefe
● je Prioritätsklasse	16
● zusätzliche innerhalb eines Fehler-OBs	4
Zähler, Zeiten und deren Remanenz
S7-Zähler
● Anzahl	512
Remanenz
— einstellbar	Ja
— voreingestellt	Z 0 bis Z 7
Zählbereich
— untere Grenze	0
— obere Grenze	999
IEC-Counter
● vorhanden	Ja
● Art	SFB
● Anzahl	unbegrenzt (begrenzt nur durch den Arbeitsspeicher)
S7-Zeiten
● Anzahl	512
Remanenz
— einstellbar	Ja
— voreingestellt	keine Remanenz
Zeitbereich
— untere Grenze	10 ms
— obere Grenze	9 990 s
IEC-Timer
● vorhanden	Ja
● Art	SFB
● Anzahl	unbegrenzt (begrenzt nur durch den Arbeitsspeicher)
Datenbereiche und deren Remanenz
remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max.	256 kbyte
Merker
● Größe, max.	4 096 byte
● Remanenz vorhanden	Ja; von MB 0 bis MB 4 095
● Remanenz voreingestellt	MB 0 bis MB 15
● Anzahl Taktmerker	8; 1 Merkerbyte
Datenbausteine
● Remanenz einstellbar	Ja; über Non Retain Eigenschaft am DB
● Remanenz voreingestellt	Ja
Lokaldaten
● je Prioritätsklasse, max.	32 768 byte; max. 2048 byte pro Baustein
Adressbereich
Peripherieadressbereich
● Eingänge	8 192 byte
● Ausgänge	8 192 byte
davon dezentral
— Eingänge	8 192 byte
— Ausgänge	8 192 byte
Prozessabbild
● Eingänge	8 192 byte
● Ausgänge	8 192 byte
● Eingänge, einstellbar	8 192 byte
● Ausgänge, einstellbar	8 192 byte
● Eingänge, voreingestellt	256 byte
● Ausgänge, voreingestellt	256 byte
Teilprozessabbilder
● Anzahl Teilprozessabbilder, max.	1
Digitale Kanäle
● Eingänge	65 536
— davon zentral	1 024
● Ausgänge	65 536
— davon zentral	1 024
Analoge Kanäle
● Eingänge	4 096
— davon zentral	256
● Ausgänge	4 096
— davon zentral	256
Hardware-Ausbau
Anzahl Erweiterungsgeräte, max.	3
Anzahl DP-Master
● integriert	2
● über CP	4
Anzahl betreibbarer FM und CP (Empfehlung)
● FM	8
● CP, PtP	8
● CP, LAN	10
Baugruppenträger
● Baugruppenträger, max.	4
● Baugruppen je Baugruppenträger, max.	8
Uhrzeit
Uhr
● Hardware-Uhr (Echtzeituhr)	Ja
● gepuffert und synchronisierbar	Ja
● Pufferungsdauer	6 wk; bei 40 °C Umgebungstemperatur
● Abweichung pro Tag, max.	10 s; typ.: 2 s
● Verhalten der Uhr nach NETZ-EIN	Uhr läuft nach NETZ-AUS weiter
● Verhalten der Uhr nach Ablauf der Pufferdauer	die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte
Betriebsstundenzähler
● Anzahl	4
● Nummer/Nummernband	0 bis 3
● Wertebereich	0 bis 2^31 Stunden (bei Verwendung des SFC 101)
● Granularität	1 h
● remanent	Ja; muss bei jedem Neustart neu gestartet werden
Uhrzeitsynchronisation
● unterstützt	Ja
● auf MPI, Master	Ja
● auf MPI, Device	Ja
● auf DP, Master	Ja; bei DP-Slave nur Uhrzeit-Slave
● auf DP, Device	Ja
● im AS, Master	Ja
● im AS, Device	Ja
● am Ethernet über NTP	Nein
Digitaleingaben
Anzahl der Eingänge	0
Digitalausgaben
Anzahl der Ausgänge	0
Analogeingaben
Anzahl Analogeingänge	0
Schnittstellen
Anzahl Schnittstellen PROFINET	0
Anzahl Schnittstellen RS 485	2; kombinierte MPI / PROFIBUS DP und PROFIBUS DP
Anzahl Schnittstellen RS 422	0
1. Schnittstelle
Schnittstellentyp	integrierte RS 485 - Schnittstelle
potenzialgetrennt	Ja
Schnittstellenphysik
● RS 485	Ja
● Ausgangsstrom der Schnittstelle, max.	200 mA
Protokolle
● MPI	Ja
● PROFIBUS DP-Master	Ja
● PROFIBUS DP-Device	Ja; ausgeschlossen ist DP-Slave an beiden Schnittstellen gleichzeitig
● Punkt-zu-Punkt-Kopplung	Nein
MPI
● Übertragungsgeschwindigkeit, max.	12 Mbit/s
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja
— Globaldatenkommunikation	Ja
— S7-Basis-Kommunikation	Ja
— S7-Kommunikation	Ja; nur Server, einseitig projektierte Verbindung
— S7-Kommunikation, als Client	Nein; aber über CP und ladbare FB
— S7-Kommunikation, als Server	Ja
PROFIBUS DP-Master
● Übertragungsgeschwindigkeit, max.	12 Mbit/s
● Anzahl DP-Devices, max.	124
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja
— Globaldatenkommunikation	Nein
— S7-Basis-Kommunikation	Ja; nur I-Bausteine
— S7-Kommunikation	Ja; nur Server, einseitig projektierte Verbindung
— S7-Kommunikation, als Client	Nein
— S7-Kommunikation, als Server	Ja
— Äquidistanz	Ja
— Taktsynchronität	Nein
— SYNC/FREEZE	Ja
— Aktivieren/Deaktivieren von DP-Devices	Ja
— Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max.	8
— Direkter Datenaustausch (Querverkehr)	Ja; als Teilnehmer
— DPV1	Ja
Adressbereich
— Eingänge, max.	8 kbyte
— Ausgänge, max.	8 kbyte
Nutzdaten pro DP-Device
— Eingänge, max.	244 byte
— Ausgänge, max.	244 byte
PROFIBUS DP-Device
● Übertragungsgeschwindigkeit, max.	12 Mbit/s
● automatische Baudratensuche	Ja; nur bei passiver Schnittstelle
● Adressbereich, max.	32
● Nutzdaten je Adressbereich, max.	32 byte
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja; nur bei aktiver Schnittstelle
— Globaldatenkommunikation	Nein
— S7-Basis-Kommunikation	Nein
— S7-Kommunikation	Ja; nur Server, einseitig projektierte Verbindung
— S7-Kommunikation, als Client	Nein
— S7-Kommunikation, als Server	Ja; nur einseitig projektierte Verbindung
— Direkter Datenaustausch (Querverkehr)	Ja
— DPV1	Nein
Übergabespeicher
— Eingänge	244 byte
— Ausgänge	244 byte
2. Schnittstelle
Schnittstellentyp	integrierte RS 485 - Schnittstelle
potenzialgetrennt	Ja
Schnittstellenphysik
● RS 485	Ja
● Ausgangsstrom der Schnittstelle, max.	200 mA
Protokolle
● MPI	Nein
● PROFIBUS DP-Master	Ja
● PROFIBUS DP-Device	Ja; ausgeschlossen ist DP-Slave an beiden Schnittstellen gleichzeitig
● Punkt-zu-Punkt-Kopplung	Nein
PROFIBUS DP-Master
● Übertragungsgeschwindigkeit, max.	12 Mbit/s
● Anzahl DP-Devices, max.	124
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja
— Globaldatenkommunikation	Nein
— S7-Basis-Kommunikation	Ja; nur I-Bausteine
— S7-Kommunikation	Ja; nur Server, einseitig projektierte Verbindung
— S7-Kommunikation, als Client	Nein; aber über CP und ladbare FB
— S7-Kommunikation, als Server	Ja
— Äquidistanz	Ja
— Taktsynchronität	Ja; OB 61
— SYNC/FREEZE	Ja
— Aktivieren/Deaktivieren von DP-Devices	Ja
— Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max.	8
— Direkter Datenaustausch (Querverkehr)	Ja; als Teilnehmer
— DPV1	Ja
Adressbereich
— Eingänge, max.	8 192 byte
— Ausgänge, max.	8 192 byte
Nutzdaten pro DP-Device
— Eingänge, max.	244 byte
— Ausgänge, max.	244 byte
PROFIBUS DP-Device
● GSD-Datei	Die aktuelle GSD-Datei erhalten Sie im Internet (http://www.siemens.com/profibus-gsd)
● Übertragungsgeschwindigkeit, max.	12 Mbit/s
● automatische Baudratensuche	Ja; nur bei passiver Schnittstelle
● Adressbereich, max.	32
● Nutzdaten je Adressbereich, max.	32 byte
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja; nur bei aktiver Schnittstelle
— Globaldatenkommunikation	Nein
— S7-Basis-Kommunikation	Nein
— S7-Kommunikation	Ja; nur Server, einseitig projektierte Verbindung
— S7-Kommunikation, als Client	Nein; aber über CP und ladbare FB
— S7-Kommunikation, als Server	Ja
— Direkter Datenaustausch (Querverkehr)	Ja
— DPV1	Nein
Übergabespeicher
— Eingänge	244 byte
— Ausgänge	244 byte
Protokolle
PROFIsafe	Nein
Kommunikationsfunktionen
PG/OP-Kommunikation	Ja
Datensatz-Routing	Ja
Globaldatenkommunikation
● unterstützt	Ja
● Anzahl GD-Kreise, max.	8
● Anzahl GD-Pakete, max.	8
● Anzahl GD-Pakete, Sender, max.	8
● Anzahl GD-Pakete, Empfänger, max.	8
● Größe GD-Pakete, max.	22 byte
● Größe GD-Pakete (davon konsistent), max.	22 byte
S7-Basis-Kommunikation
● unterstützt	Ja
● Nutzdaten pro Auftrag, max.	76 byte
● Nutzdaten pro Auftrag (davon konsistent), max.	76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server)
S7-Kommunikation
● unterstützt	Ja
● als Server	Ja
● als Client	Ja; über CP und ladbare FB
● Nutzdaten pro Auftrag, max.	siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation)
S5-kompatible Kommunikation
● unterstützt	Ja; über CP und ladbare FC
Anzahl Verbindungen
● gesamt	32
● verwendbar für PG-Kommunikation	31
— für PG-Kommunikation reserviert	1
— für PG-Kommunikation einstellbar, min.	1
— für PG-Kommunikation einstellbar, max.	31
● verwendbar für OP-Kommunikation	31
— für OP-Kommunikation reserviert	1
— für OP-Kommunikation einstellbar, min.	1
— für OP-Kommunikation einstellbar, max.	31
● verwendbar für S7-Basis-Kommunikation	30
— für S7-Basis-Kommunikation reserviert	0
— für S7-Basis-Kommunikation einstellbar, min.	0
— für S7-Basis-Kommunikation einstellbar, max.	30
● verwendbar für Routing	X1 als MPI max. 10; X1 als DP-Master max. 24; X1 als DP-Slave (aktiv) max. 14; X2 als DP-Master max. 24; X2 als DP-Slave (aktiv) max. 14
S7-Meldefunktionen
Anzahl anmeldbarer Stationen für Meldefunktionen, max.	32; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation
Prozessdiagnosemeldungen	Ja
gleichzeitig aktive Alarm_S-Bausteine, max.	300
Test- Inbetriebnahmefunktionen
Status Baustein	Ja; bis zu 2 gleichzeitig
Einzelschritt	Ja
Anzahl Haltepunkte	4
Status/Steuern
● Status/Steuern Variable	Ja
● Variablen	Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler
● Anzahl Variablen, max.	30
— davon Status Variable, max.	30
— davon Steuern Variable, max.	14
Forcen
● Forcen	Ja
● Forcen, Variablen	Eingänge, Ausgänge
● Anzahl Variablen, max.	10
Diagnosepuffer
● vorhanden	Ja
● Anzahl Einträge, max.	500
— einstellbar	Nein
— davon netzausfallsicher	100; nur die letzten 100 Einträge sind remanent
● Anzahl Einträge im RUN auslesbar, max.	499
— einstellbar	Ja; von 10 bis 499
— voreingestellt	10
Servicedaten
● auslesbar	Ja
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.	0 °C
● max.	60 °C
Projektierung
Projektierungs-Software
● STEP 7	Ja; STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.3 + SP2 mit HSP 203
● STEP 7-Lite	Nein
Programmierung
● Operationsvorrat	siehe Operationsliste
● Klammerebenen	8
● Systemfunktionen (SFC)	siehe Operationsliste
● Systemfunktionsbausteine (SFB)	siehe Operationsliste
Programmiersprache
— KOP	Ja
— FUP	Ja
— AWL	Ja
— SCL	Ja
— CFC	Ja
— GRAPH	Ja
— HiGraph®	Ja
Know-how-Schutz
● Anwenderprogrammschutz/Passwortschutz	Ja
● Bausteinverschlüsselung	Ja; mit S7-Block Privacy
Maße
Breite	40 mm
Höhe	125 mm
Tiefe	130 mm
Gewichte
Gewicht, ca.	360 g

Fehlerbeschreibung	Möglicher Lösungsansatz
Warum leuchtet bei der CPU 317-2 DP die BF1-LED rot?	Die BF1-LED steht bei der CPU 317-2 DP für einen Busfehler an der 1. Schnittstelle X1. Prüfen Sie zuerst, ob X1 in STEP 7 korrekt als MPI oder PROFIBUS projektiert ist, ob Adresse und Baudrate zum Bus passen und ob Stecker, Schirmung und Abschlusswiderstände korrekt gesetzt sind. Lesen Sie danach den Diagnosepuffer aus. Gerade bei sporadischen Fehlern zeigt er meist, welcher Teilnehmer zuerst ausgefallen ist oder welche Stationswiederkehr erkannt wurde.
Warum leuchtet bei der CPU 317-2 DP die BF2-LED rot?	Die BF2-LED signalisiert einen Busfehler an der 2. Schnittstelle X2. Typische Ursachen sind ein fehlender oder abgeschalteter DP-Teilnehmer, eine falsche Parametrierung des zweiten PROFIBUS-Strangs oder ein physikalisches Problem an Leitung oder Busstecker. Vorgehen: betroffenen Strang isolieren, Abschlusswiderstände kontrollieren, die reale Topologie mit der Hardwarekonfiguration vergleichen und anschließend den Diagnosepuffer auslesen. So lässt sich eingrenzen, ob der Fehler von der CPU, vom Netz oder von einem Feldgerät ausgelöst wird.
Warum leuchtet die SF-LED und die CPU geht auf STOP?	Die SF-LED steht laut Siemens für einen Hardware- oder Softwarefehler. Häufige Auslöser sind eine inkonsistente Hardwarekonfiguration, fehlerhafte Verdrahtung, ein Peripherieproblem oder ein Programmlauf, der einen Diagnoseeintrag erzeugt. Nach einem Speicherreset kann die CPU ebenfalls mit SF reagieren, wenn Konfiguration und realer Aufbau nicht zusammenpassen. Der richtige erste Schritt ist deshalb nicht das blinde Tauschen, sondern das Auslesen des Diagnosepuffers. Dort steht in der Regel, ob es sich um Konfigurationsfehler, Baugruppenausfall, Busproblem oder Programmfehler handelt.
Warum startet die CPU 317-2 DP nicht oder bleibt in STOP, wenn keine MMC steckt?	Diese CPU besitzt keinen integrierten Ladespeicher und benötigt für den Betrieb zwingend eine SIMATIC Micro Memory Card. Fehlt die Karte, ist sie defekt oder enthält sie keinen passenden Inhalt, startet die CPU nicht regulär. Prüfen Sie daher zuerst, ob eine gültige Siemens MMC korrekt eingesteckt ist. Wurde die Karte im Betrieb gezogen oder ist ihr Inhalt inkonsistent, kann ein erneutes Einsetzen mit anschließendem Urlöschen erforderlich sein. Erst danach sollte das Anwenderprogramm wieder geladen werden.
Warum blinkt die STOP-LED und die CPU fordert ein Urlöschen an?	Ein langsames Blinken der STOP-LED weist auf eine Urlöschanforderung hin. Das tritt typischerweise nach bestimmten MMC-Vorgängen, nach einem Rücksetzen oder bei inkonsistentem Speicherzustand auf. In diesem Fall wird die CPU über den Schalter auf MRES in den Urlöschvorgang geführt. Bleibt die CPU danach weiter auffällig, sollte die MMC erneut geprüft oder neu formatiert werden. Wenn die SF-Anzeige auch ohne MMC nach dem Reset bestehen bleibt, muss zusätzlich ein Defekt an CPU oder Firmware in Betracht gezogen werden.

Ist 6ES7317-2AK14-0AB0 noch erhältlich?

Siemens kennzeichnet die Baugruppe als Ersatzteil und weist zugleich aus, dass das Produkt seit 01.10.2025 abgekündigt ist. Für Betreiber bedeutet das: Beschaffung ist nicht mehr über einen normalen Produktlebenszyklus zu denken, sondern über Restbestände, Austauschgeräte, geprüfte Gebrauchtware und Reparaturservices. Genau deshalb sind Angebote mit Reparatur, Austausch und funktionsgeprüften Varianten für diese CPU besonders relevant.

Welche Software wird für die 6ES7317-2AK14-0AB0 benötigt?

Siemens nennt für die CPU STEP 7 als Engineering- und Konfigurationsumgebung. Im Datenblatt werden STEP 7 ab V5.5 + SP1 genannt, ältere Versionen nur mit passendem Support Package beziehungsweise Hotfix Support Package. Für Betreiber bestehender Altanlagen ist das wichtig, weil nicht jede ältere Engineering-Installation die Baugruppe ohne Nachpflege korrekt erkennt oder projektiert.

Welche Speicherkarte braucht die CPU 317-2 DP?

Die CPU benötigt zwingend eine SIMATIC Micro Memory Card. Sie übernimmt den Ladespeicher, dient als transportabler Datenträger und sichert Programm und Daten wartungsfrei ohne Batterie. Siemens gibt für diese Baugruppe eine MMC-Größe von bis zu 8 MB an. Für Einkauf und Instandhaltung ist das relevant, weil eine fehlende oder ungeeignete Karte direkt zum Stillstand oder zu Startproblemen führen kann.

Ist 6ES7317-2AK14-0AB0 der Nachfolger von 6ES7317-2AJ10-0AB0?

Ja. Siemens weist für die ältere 6ES7317-2AJ10-0AB0 die 6ES7317-2AK14-0AB0 als Nachfolger aus. Zusätzlich beschreibt Siemens die innovierten S7-300 V3-CPUs als spare-part compatible zu den Vorgängerversionen. Für die Praxis heißt das: Die 2AK14-Variante ist die naheliegende Beschaffungsoption, wenn eine 2AJ10 ersetzt werden muss. Trotzdem sollte vor dem Einbau immer die konkrete Projektierung und Anlagenumgebung geprüft werden.

Was ist für eine schnelle Wiederinbetriebnahme sinnvoller: Reparatur oder Austausch?

Wenn die Downtime im Vordergrund steht, ist ein Austausch meist der schnellste Weg, weil EICHLER dafür aktuell 1 bis 3 Tage nennt. Wenn die vorhandene Baugruppe erhalten werden soll und Kosten stärker gewichtet werden, ist die Reparatur häufig wirtschaftlich sinnvoll; dafür nennt EICHLER 2 bis 5 Tage. Hinzu kommt, dass die Reparatur mit technischer Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monaten Garantie beschrieben ist. Für planbare Instandhaltung ist das oft die ausgewogenste Lösung.

Welche Modernisierungsoption nennt Siemens für diese CPU?

Für eine echte Modernisierung verweist Siemens im Migrationsleitfaden von S7-300 nach S7-1500 auf die CPU 1516-3 PN/DP. Das ist wichtig für Entscheider: Diese Zuordnung ist als Migrationspfad zu verstehen, nicht als einfacher steckgleicher Ersatz. Siemens beschreibt Migration ausdrücklich als grundlegenden Systemwechsel mit Anpassungen an Hardware, Software und Datenübernahme. Für bestehende Anlagen ist deshalb die Abwägung zwischen Weiterbetrieb mit Ersatzteilstrategie und geplanter Migration zentral.
