SIEMENS 6ES7315-7TJ10-0AB0
-
SIEMENS | Baugruppen | CPU / Zentralbaugruppen
- EICHLER-Art.Nr.: K0339817
- EAN: 4025515082552
- UPC: 887621438630
Produktbeschreibung

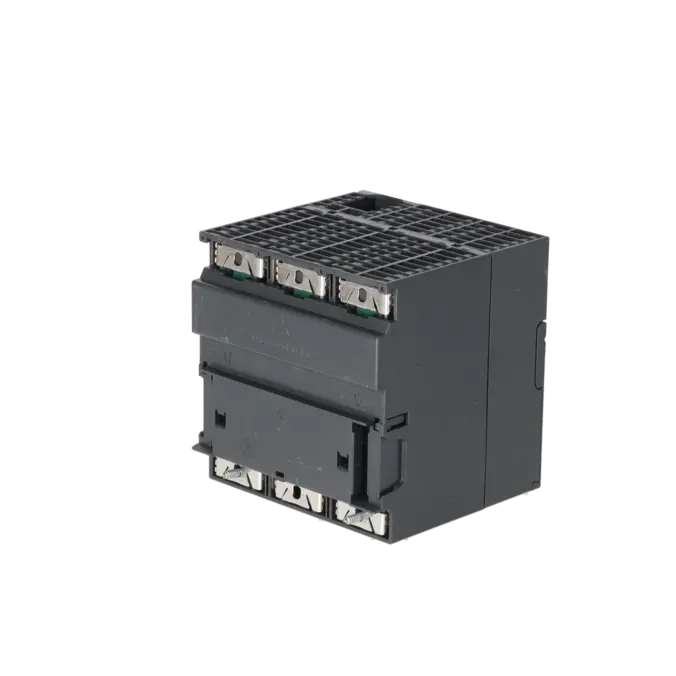

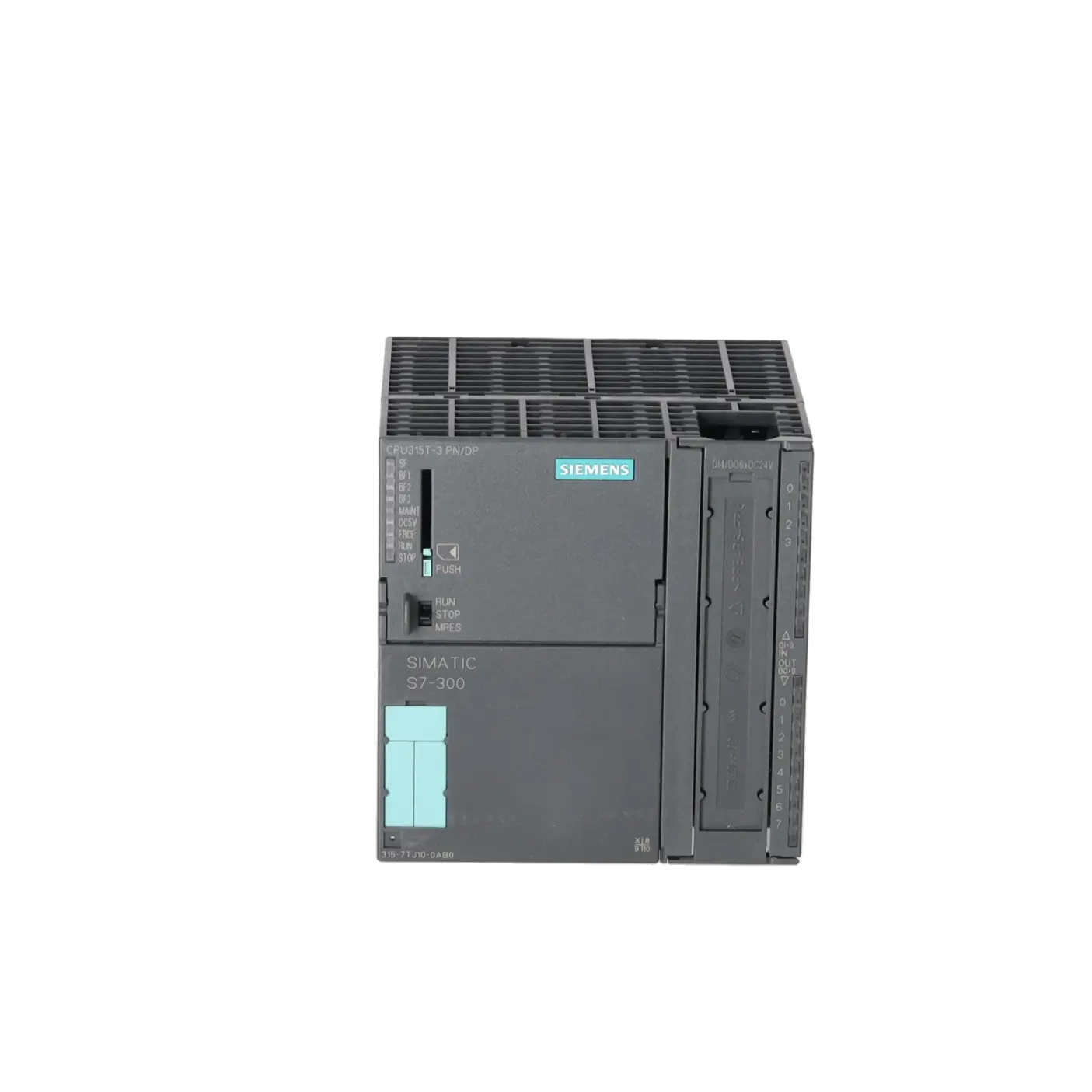

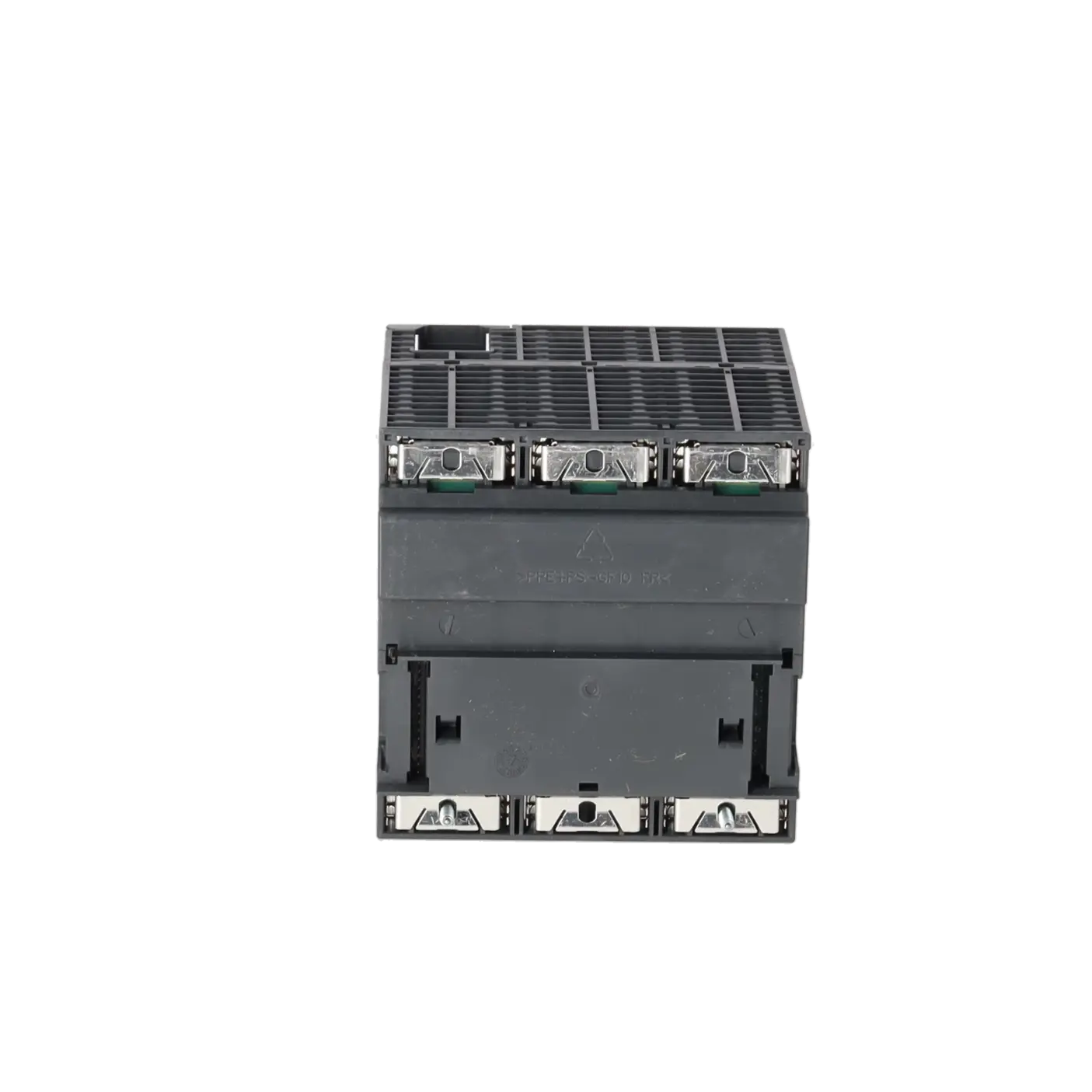

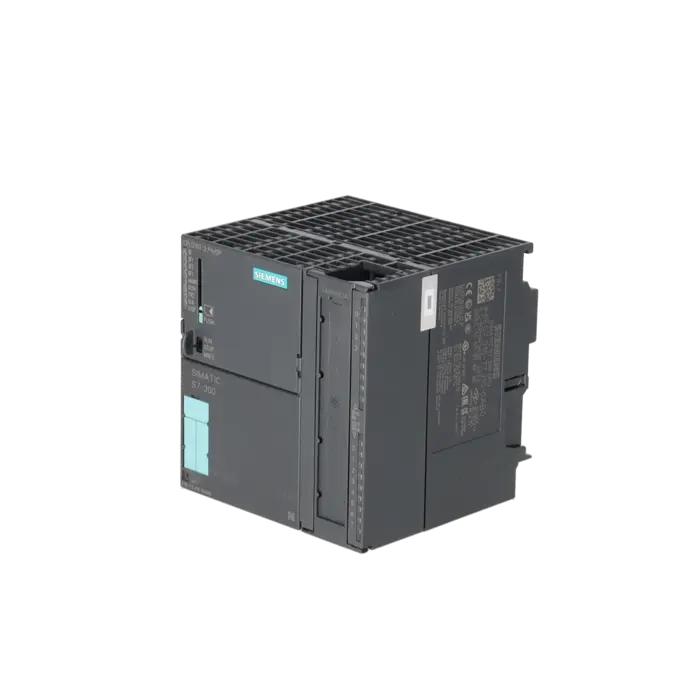

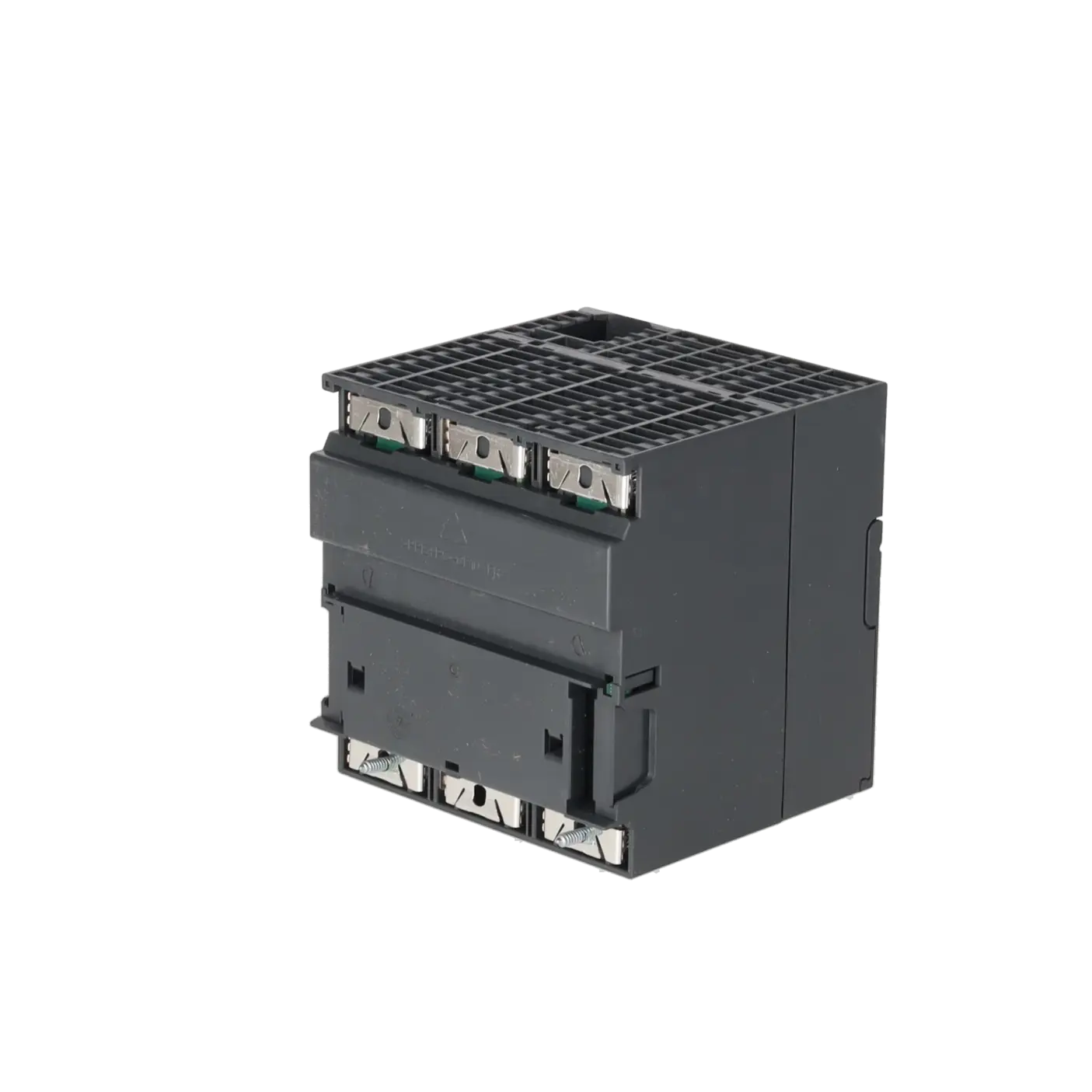

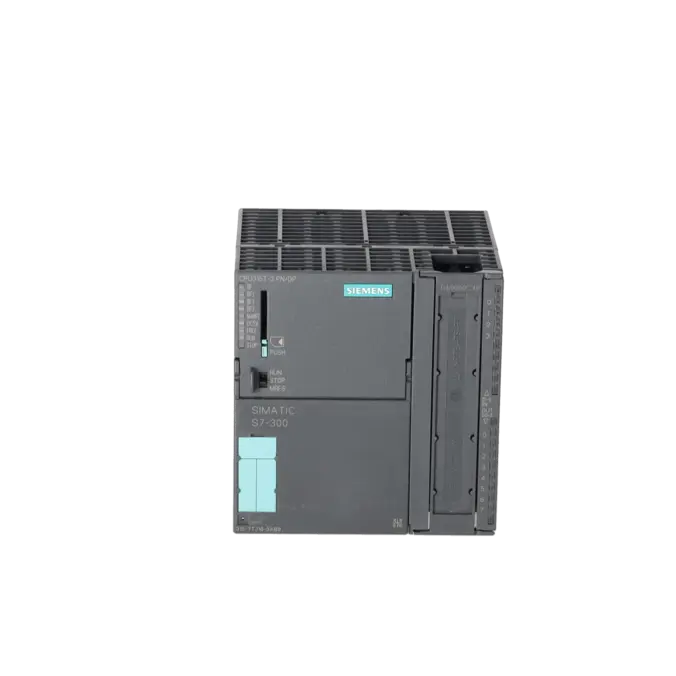

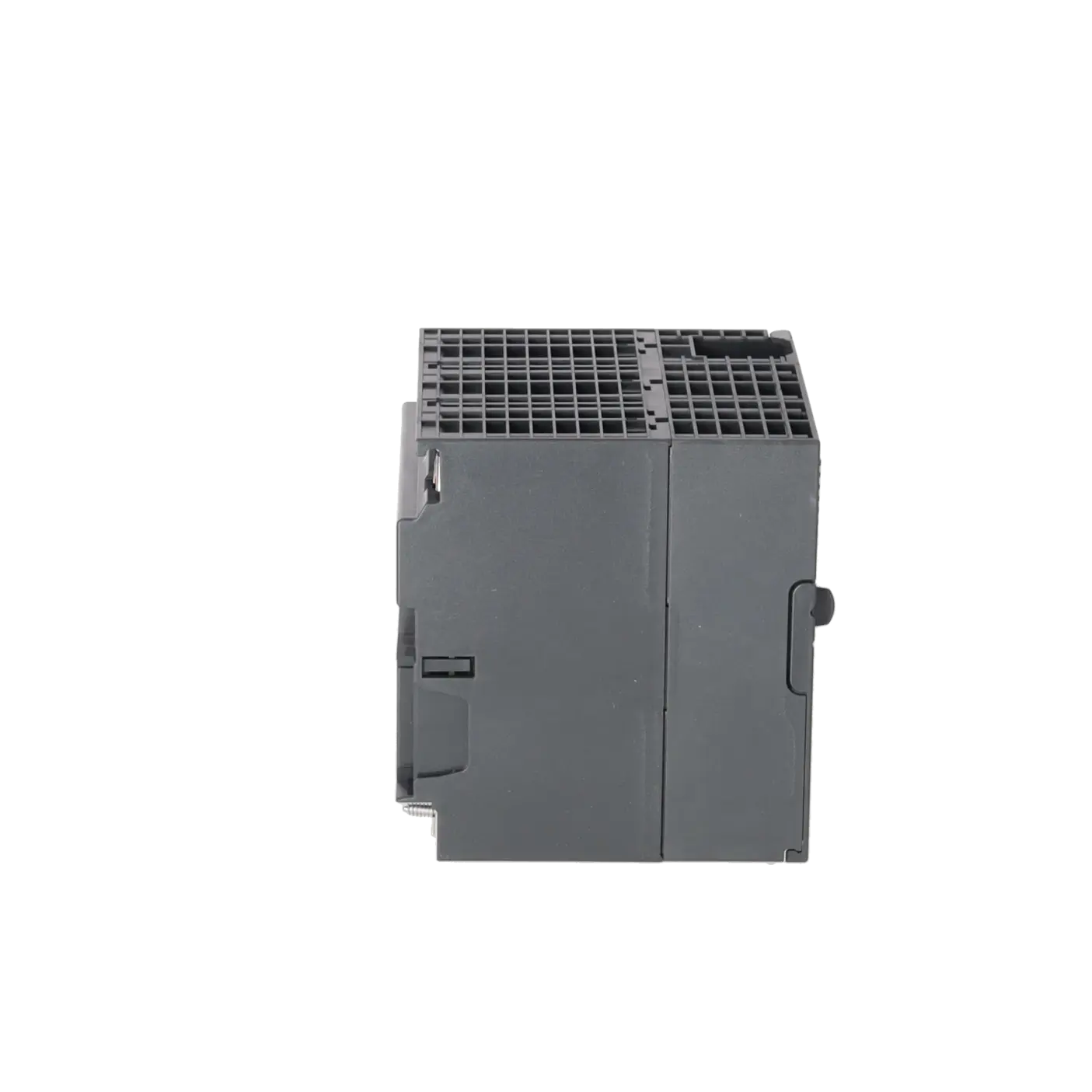

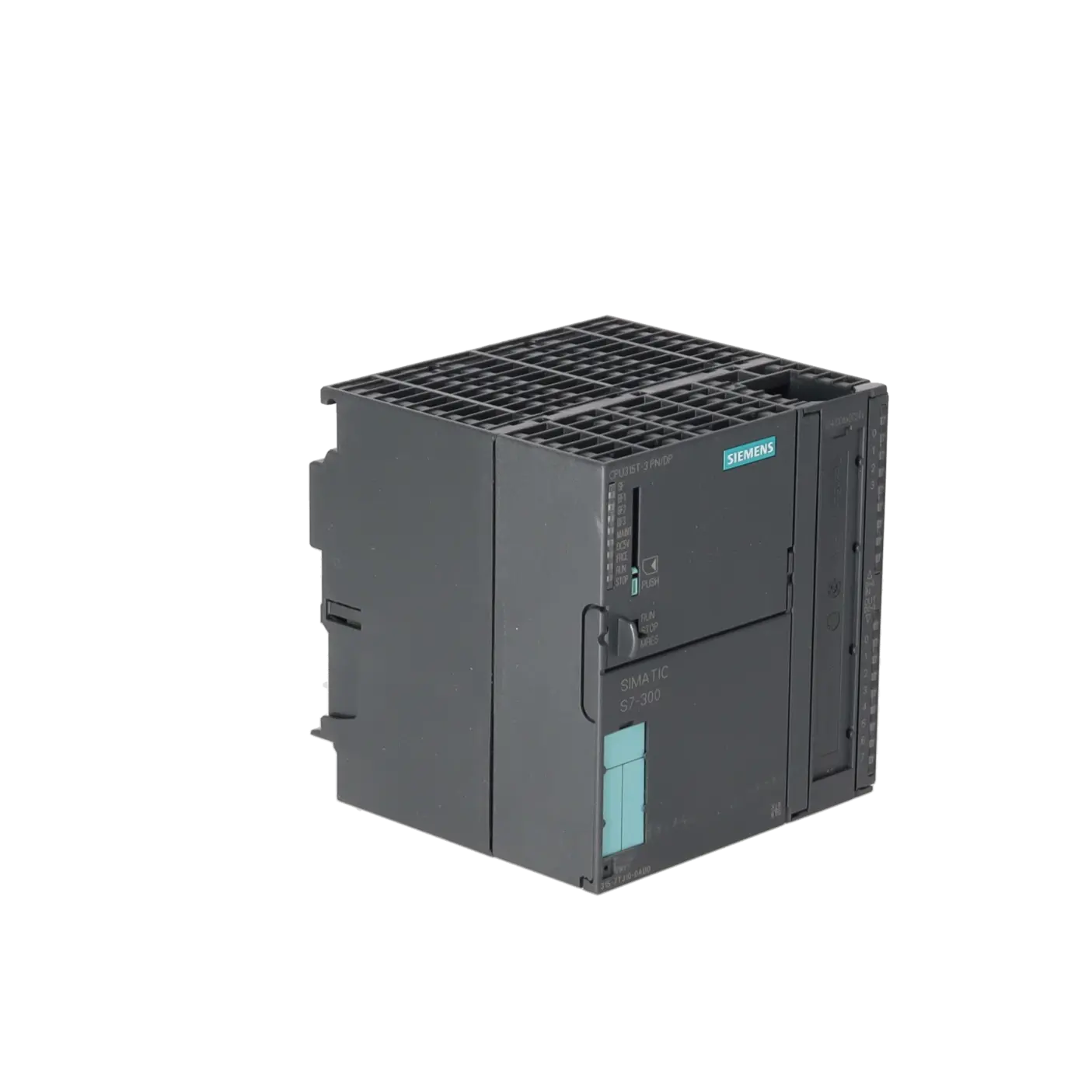

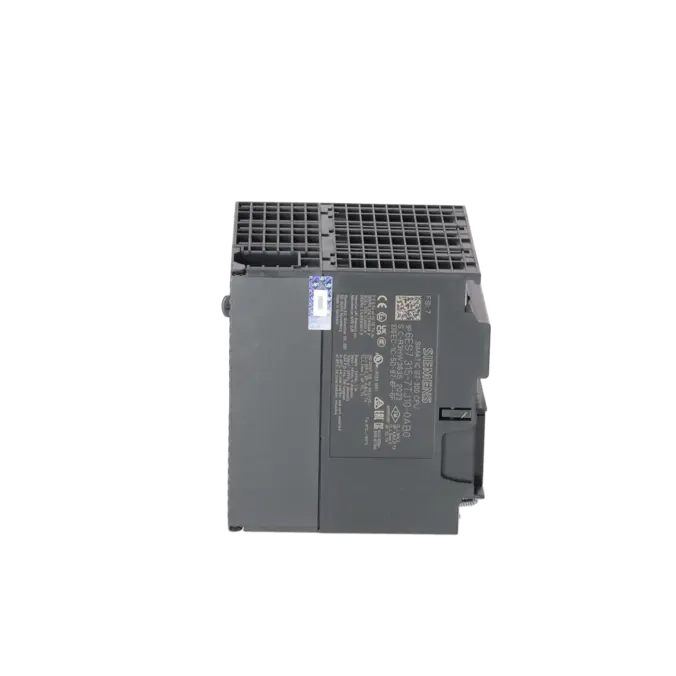

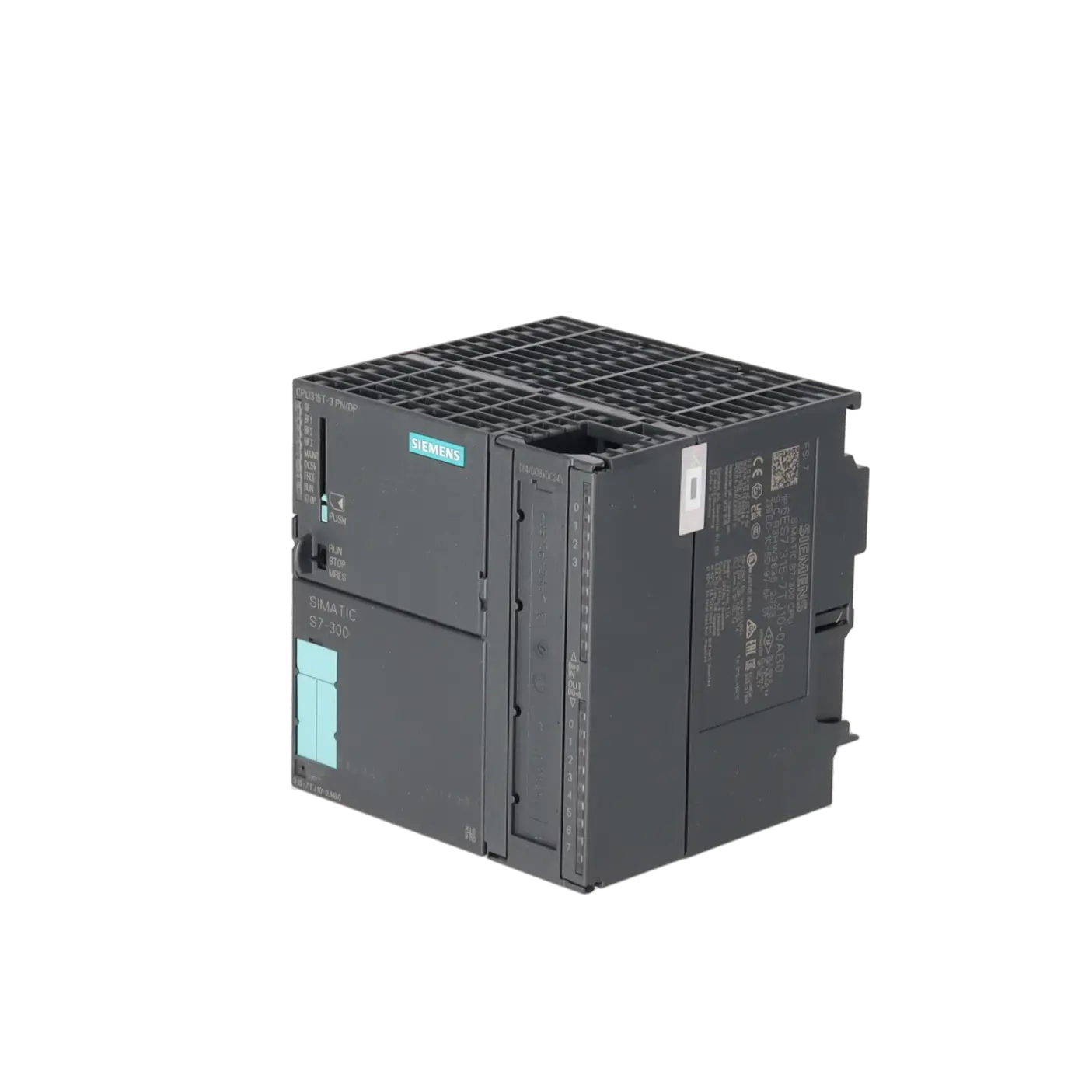

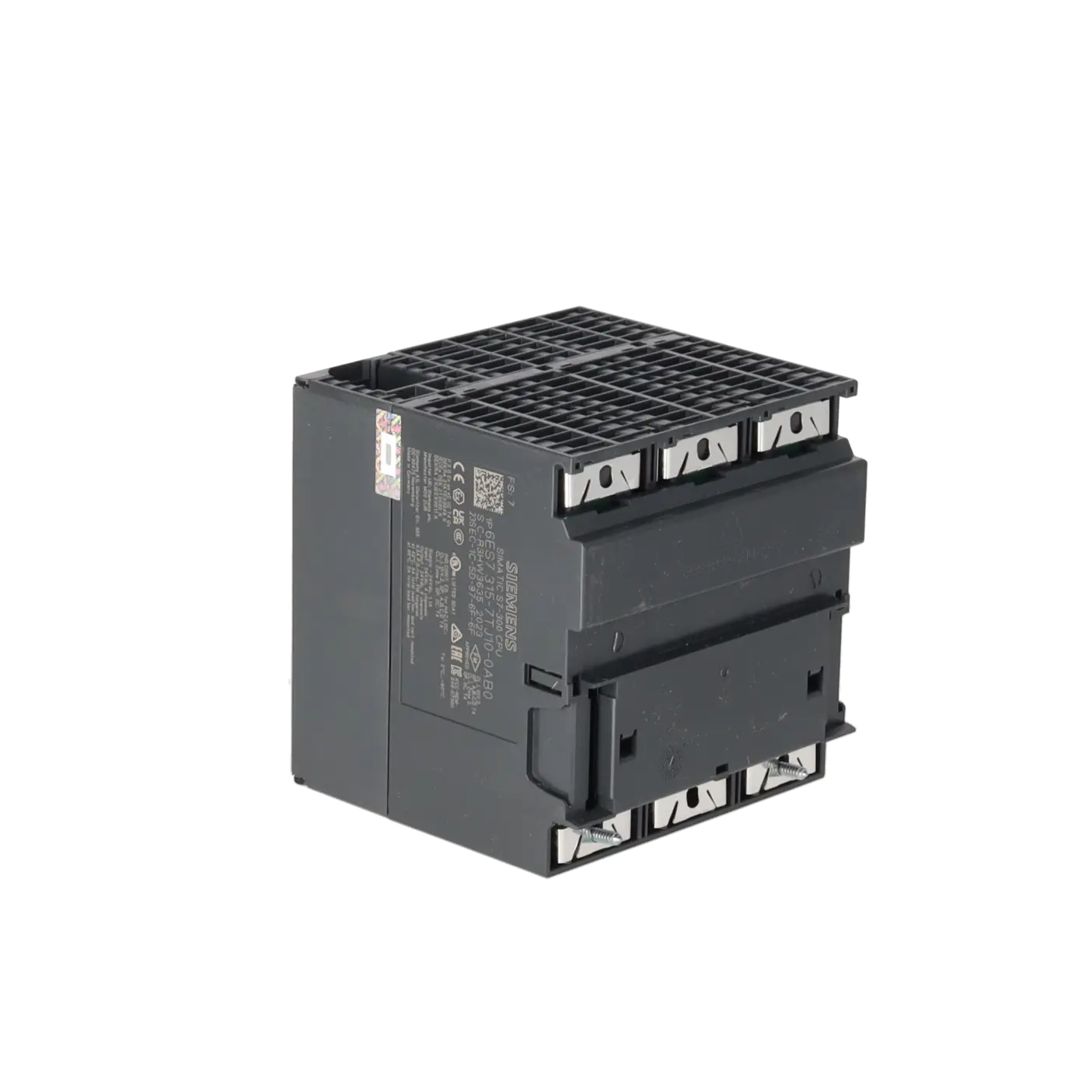

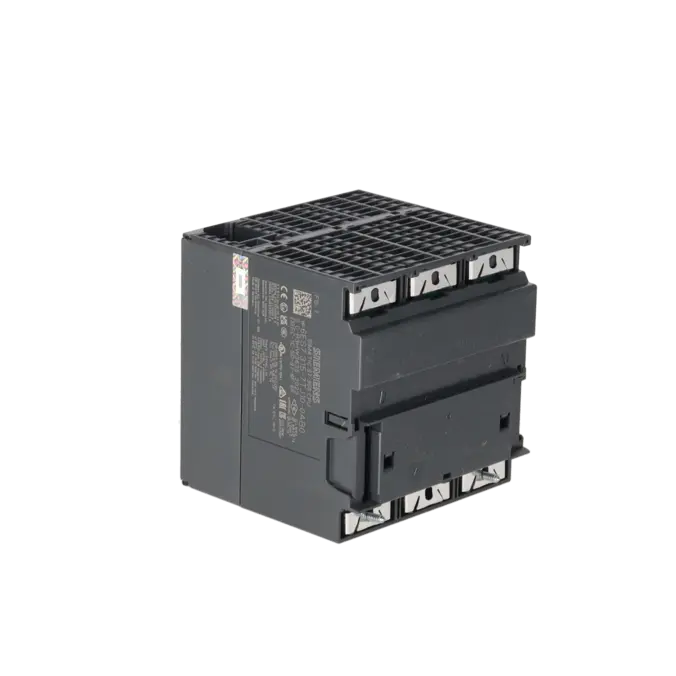

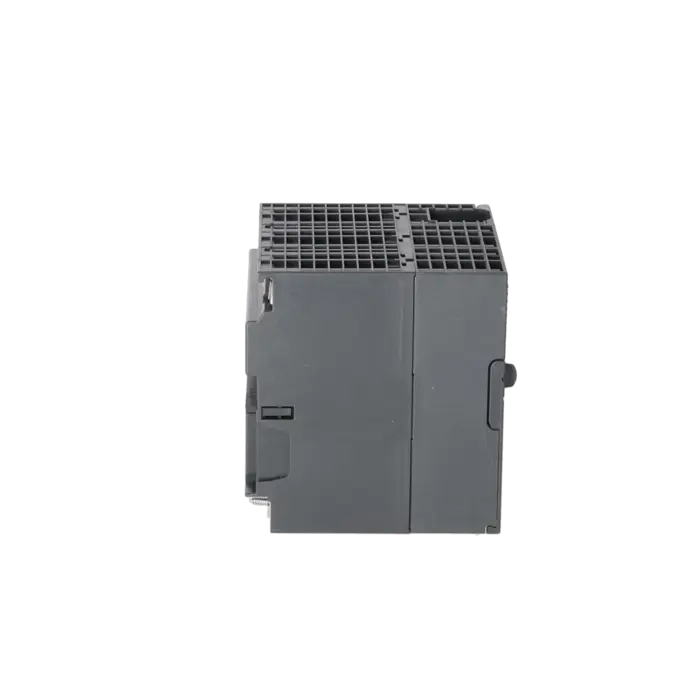

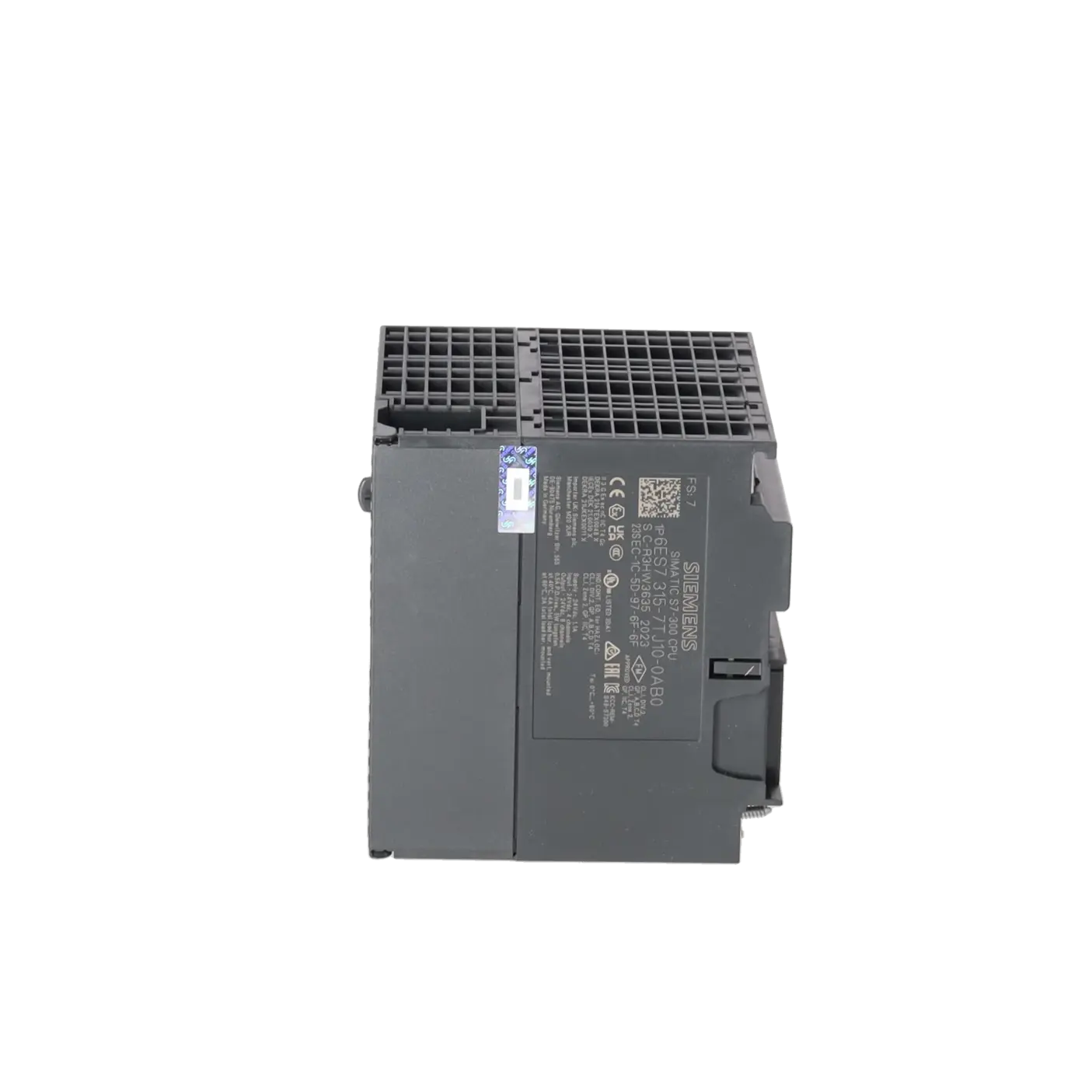

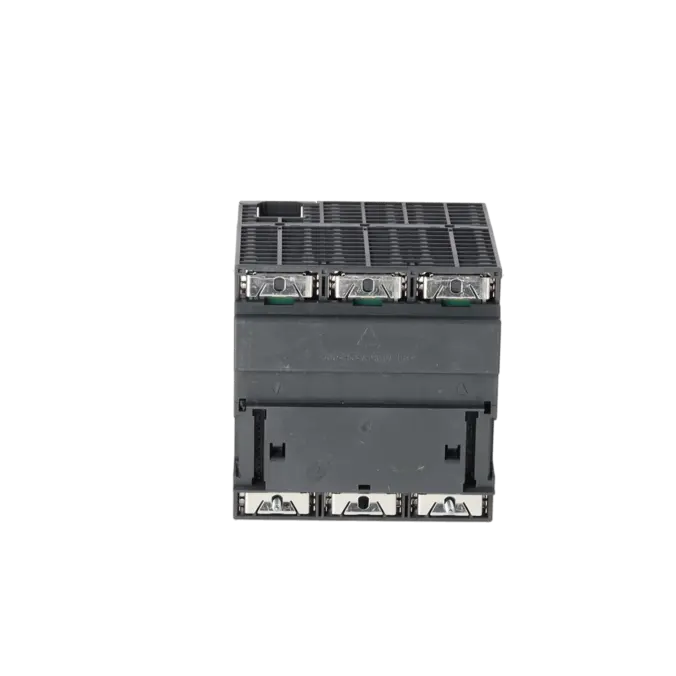

SIMATIC S7-300, CPU 315T-3 PN/DP, ZENTRALBAUGRUPPE FUER SPS-UND TECHNOLOGIEAUFGABEN, 384 KBYTE ARBEITSSPEICHER, 1. SS MPI/DP 12MBIT/S, 2. SS DP (DRIVE), 3. SS ETHERNET PROFINET MIT 2 PORT SWITCH, INTEGR. I/O FUER TECHNOLOGIE, FRONTSTECsKER (1X 40-POLIG) UND MICRO MEMORY CARD MIN. 8 MB ERFORDERLICH
Leistungen für SIEMENS 6ES7315-7TJ10-0AB0
Reparatur
von 1.324,47 €
bis 2.139,52 €
Austausch
Gebraucht
Neu
5.094,10 €
3.820,57 €
SIEMENS |
6ES7315-7TJ10-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.718 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4025515082552 | ||
| UPC | 887621438630 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4256 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20130528 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6ES7315-7TJ10-0AB0 und wo wird es eingesetzt
6ES7315-7TJ10-0AB0 ist eine SIMATIC S7-300 CPU 315T-3 PN/DP von Siemens für klassische SPS-Aufgaben und integrierte Technologie- beziehungsweise Motion-Control-Anwendungen. Die Baugruppe verbindet Standardsteuerung mit Funktionen für Antriebstechnik, taktsynchrone Verarbeitung und schnelle Schaltsignale. Typische Einsatzfelder sind Maschinen und Anlagen mit Positionieraufgaben, Kurvenscheiben, Nockenfunktionen, Referenzpunkterfassung oder synchronisierten Bewegungsabläufen. Für Instandhalter ist die CPU besonders relevant, wenn bestehende S7-300T-Applikationen stabil weiterbetrieben werden müssen. Für den Einkauf ist sie wichtig, wenn eine identische Bestellnummer für Ersatzteilbeschaffung, Reparatur oder Austausch benötigt wird, um Stillstände ohne aufwendige Re-Engineering-Projekte zu verkürzen.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Die CPU arbeitet mit 24 V DC bei einem zulässigen Bereich von 19,2 bis 28,8 V. Sie verfügt über 384 KByte Arbeitsspeicher, eine MPI/DP-Schnittstelle mit 12 Mbit/s, eine separate DP(DRIVE)-Schnittstelle für Antriebssysteme sowie eine PROFINET-Schnittstelle mit 2-Port-Switch. Für Technologieaufgaben sind 4 integrierte Digitaleingänge und 8 integrierte Digitalausgänge vorhanden. Das ist wichtig, wenn Referenznocken, schnelle Nockensignale oder antriebsnahe Signale mit kurzer Reaktionszeit verarbeitet werden sollen. Die CPU unterstützt bis zu 8 Achsen und insgesamt 32 Technologieobjekte. Für Projektierung und Service werden STEP 7 ab V5.5 SP2 sowie das Optionspaket S7-Technology ab V4.2 SP3 benötigt. Eine Micro Memory Card mit mindestens 8 MB ist erforderlich.
Aussagen zum Produktstatus, Life-Cycle-Status und Obsoleszenzstatus
Für diese Bestellnummer weist Siemens im Industry Mall den Lifecycle-Status PM410 Produktstreichung aus; das Produkt ist dort seit dem 01.10.2025 gestrichen. Für Betreiber bestehender Anlagen bedeutet das: Die Baugruppe bleibt technisch relevant, die Beschaffung wird aber mit zunehmender Zeit risikobehafteter, weil Neuware seltener wird und die Versorgung stärker über Restbestände, Reparatur und qualifizierte Austauschkonzepte abgesichert werden muss. Historisch wichtig ist zudem, dass die CPU 31xT-3 PN/DP die ältere CPU 31xT-2 DP ersatzteilkompatibel abgelöst hat. Für Modernisierungsvorhaben verweist Siemens bei der auslaufenden S7-300-Familie grundsätzlich auf S7-1500 als Nachfolgesystem, was jedoch eine Migration und keine steckkompatible 1:1-Ablösung bedeutet.
Die verfügbaren EICHLER Leistungen mit praxisbezogener Relevanz
Für 6ES7315-7TJ10-0AB0 sind bei EICHLER die Leistungswege Reparatur, Austausch, Gebraucht und Neu vorgesehen. Das ist für Instandhaltung und Beschaffung besonders wertvoll, wenn eine Anlage kurzfristig stabilisiert werden muss, ohne sofort in eine vollständige Migration einzusteigen. Die Reparatur ist relevant, wenn die vorhandene Baugruppe anlagenseitig bereits sauber integriert ist und Stillstandszeiten durch Wiederinbetriebnahme mit bestehender Projektierung minimiert werden sollen. Hilfreich sind dabei technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Bei validierungspflichtigen Prozessen kann ein Prüfprotokoll für CPU/Zentralbaugruppe die technische Absicherung verbessern. Austausch-, Gebraucht- und Neubezug sind besonders dann sinnvoll, wenn Zeitkritik, Lagerstrategie und Obsoleszenzrisiko gleichzeitig berücksichtigt werden müssen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 315T-3 PN/DP |
| HW-Funktionsstand | 1 |
| Firmware-Version | CPU: V3.2; integrierte Technologie V4.1.5 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Ja; über PROFIBUS DP- oder PROFINET-Schnittstelle |
| Engineering mit | |
| ● Programmierpaket | ab STEP 7 V5.5 SP2 und Optionspaket S7-Technology V4.2 SP3 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | min. 2 A |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V |
| ● Verpolschutz | Ja |
| Digitalausgänge | |
| — Nennwert (DC) | 24 V; (2L+) |
| — Verpolschutz | Nein; (2L+) |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 1 050 mA |
| Stromaufnahme (im Leerlauf), typ. | 230 mA |
| Einschaltstrom, typ. | 6,5 A |
| I²t | 1 A²·s |
| Verlustleistung | |
| Verlustleistung, typ. | 7,5 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 384 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,05 µs |
| für Wortoperationen, typ. | 0,09 µs |
| für Festpunktarithmetik, typ. | 0,12 µs |
| für Gleitpunktarithmetik, typ. | 0,45 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Anzahl, max. | siehe Operationsliste |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl DPV1-Alarm-OBs | 3; OB 55, 56, 57 |
| ● Anzahl Taktsynchronität-OBs | 1; OB 61 - Taktsynchronität ist entweder an DP oder an PROFINET IO möglich (nicht gleichzeitig) |
| ● Anzahl Technologiesynchronalarm-OBs | 1; OB 65 |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 6; OB 80, 82, 83, 85, 86, 87 (OB83 nur für PROFINET IO) |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — einstellbar | Ja |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 128 kbyte |
| Merker | |
| ● Größe, max. | 2 048 byte |
| ● Remanenz vorhanden | Ja; MB 0 bis MB 2 047 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 768 byte; max. 2048 byte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| davon dezentral | |
| — Eingänge | 2 048 byte |
| — Ausgänge | 2 048 byte |
| Prozessabbild | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| ● Eingänge, einstellbar | 2 048 byte |
| ● Ausgänge, einstellbar | 2 048 byte |
| ● Eingänge, voreingestellt | 128 byte |
| ● Ausgänge, voreingestellt | 128 byte |
| Teilprozessabbilder | |
| ● Anzahl Teilprozessabbilder, max. | 1; bei PROFINET IO ist die Länge der Nutzdaten auf 1600 byte beschränkt |
| Digitale Kanäle | |
| ● Eingänge | 16 384 |
| — davon zentral | 256 |
| ● Ausgänge | 16 384 |
| — davon zentral | 256 |
| Analoge Kanäle | |
| ● Eingänge | 1 024 |
| — davon zentral | 64 |
| ● Ausgänge | 1 024 |
| — davon zentral | 64 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 0 |
| Anzahl DP-Master | |
| ● integriert | 2; 1 DP und 1 DP(Drive) |
| ● über CP | 2; für DP |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 8 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 1 |
| ● Baugruppen je Baugruppenträger, max. | 8 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 1 |
| ● Nummer/Nummernband | 0 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● auf DP, Master | Ja |
| ● auf DP, Device | Ja; nur Uhrzeit-Slave |
| ● im AS, Master | Ja |
| ● im AS, Device | Ja |
| ● am Ethernet über NTP | Ja; als Client |
| Digitaleingaben | |
| Anzahl der Eingänge | 4 |
| ● davon für technologische Funktionen nutzbare Eingänge | 4 |
| Eingangskennlinie nach IEC 61131, Typ 1 | Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 4 |
| — bis 60 °C, max. | 4 |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 4 |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | -3 ... +5 V |
| ● für Signal "1" | +15 ... +30 V |
| Eingangsstrom | |
| ● für Signal "1", typ. | 7 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Technologische Funktionen | |
| — bei "0" nach "1", max. | 10 µs; typisch |
| — bei "1" nach "0", max. | 10 µs; typisch |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| Digitalausgaben | |
| Anzahl der Ausgänge | 8 |
| ● davon schnelle Ausgänge | 8 |
| Funktionen | für technologische Funktionen, z. B. schnelle Nockenschaltsignale |
| Kurzschluss-Schutz | Ja |
| ● Ansprechschwelle, typ. | 1 A |
| Begrenzung der induktiven Abschaltspannung auf | 48 V |
| Ansteuern eines Digitaleingangs | Nein |
| Schaltvermögen der Ausgänge | |
| ● bei Lampenlast, max. | 5 W |
| Lastwiderstandsbereich | |
| ● untere Grenze | 48 Ω |
| ● obere Grenze | 4 kΩ |
| Ausgangsspannung | |
| ● für Signal "0", max. | 3 V; (2L+) |
| ● für Signal "1", min. | Nennspannung - 2,5 V |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 0,5 A |
| ● für Signal "1" zulässiger Bereich für 0 bis 60 °C, min. | 5 mA |
| ● für Signal "1" zulässiger Bereich für 0 bis 60 °C, max. | 0,6 A |
| ● für Signal "0" Reststrom, max. | 0,3 mA |
| Parallelschalten von zwei Ausgängen | |
| ● zur Leistungserhöhung | Nein |
| ● zur redundanten Ansteuerung einer Last | Nein |
| Schaltfrequenz | |
| ● bei ohmscher Last, max. | 100 Hz |
| ● bei induktiver Last, max. | 0,2 Hz; nach IEC 60947-5-1, DC-13 |
| ● bei Lampenlast, max. | 100 Hz |
| Summenstrom der Ausgänge (je Gruppe) | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 4 A |
| — bis 60 °C, max. | 3 A |
| alle anderen Einbaulagen | |
| — bis 40 °C, max. | 4 A |
| Integrierte schnelle Nocken | |
| ● Schaltgenauigkeit (+/-) | 70 µs |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| Analogeingaben | |
| Anzahl Analogeingänge | 0 |
| Geber | |
| Anschließbare Geber | |
| ● 2-Draht-Sensor | Nein |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 1 |
| Anzahl Schnittstellen RS 485 | 2 |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Ja |
| ● PROFIBUS DP-Device | Ja |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein; aber über CP und ladbare FB |
| — S7-Kommunikation, als Server | Ja |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 124 |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Ja; nur I-Bausteine |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Äquidistanz | Ja |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — SYNC/FREEZE | Ja |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max. | 8 |
| — Direkter Datenaustausch (Querverkehr) | Ja; als Teilnehmer |
| — DPV1 | Ja |
| Adressbereich | |
| — Eingänge, max. | 2 kbyte |
| — Ausgänge, max. | 2 kbyte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● automatische Baudratensuche | Ja; nur bei passiver Schnittstelle |
| ● Adressbereich, max. | 32 |
| ● Nutzdaten je Adressbereich, max. | 32 byte |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja; nur bei aktiver Schnittstelle |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja; nur einseitig projektierte Verbindung |
| — Direkter Datenaustausch (Querverkehr) | Ja |
| — DPV1 | Nein |
| Übergabespeicher | |
| — Eingänge | 244 byte |
| — Ausgänge | 244 byte |
| 2. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Nein |
| ● PROFIBUS DP-Master | Ja; DP(DRIVE)-Master |
| ● PROFIBUS DP-Device | Nein |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 64 |
| Dienste | |
| — PG/OP-Kommunikation | Nein |
| — Routing | Nein |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Nein |
| — Äquidistanz | Ja |
| — Taktsynchronität | Ja |
| — SYNC/FREEZE | Nein |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — DPV1 | Nein |
| Adressbereich | |
| — Eingänge, max. | 1 024 byte |
| — Ausgänge, max. | 1 024 byte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● GSD-Datei | http://support.automation.siemens.com im Bereich Produkt Support |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| 3. Schnittstelle | |
| Schnittstellentyp | PROFINET |
| potenzialgetrennt | Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja; 10/100 Mbit/s |
| Autonegotiation | Ja |
| Autocrossing | Ja |
| Änderung der IP-Adresse zur Laufzeit, unterstützt | Ja |
| Schnittstellenphysik | |
| ● RJ 45 (Ethernet) | Ja |
| ● Anzahl der Ports | 2 |
| ● integrierter Switch | Ja |
| Protokolle | |
| ● MPI | Nein |
| ● PROFINET IO-Controller | Ja; auch gleichzeitig mit IO-Device Funktionalität |
| ● PROFINET IO-Device | Ja; Auch gleichzeitig mit IO-Controller Funktionalität |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Offene IE-Kommunikation | Ja; über TCP/IP, ISO on TCP, UDP |
| ● Webserver | Ja |
| ● Medienredundanz | Ja |
| PROFINET IO-Controller | |
| ● Übertragungsgeschwindigkeit, max. | 100 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 14, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — Shared Device | Ja |
| — Priorisierter Hochlauf | Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. | 32 |
| — Anzahl anschließbarer IO-Device, max. | 128 |
| — davon IO-Devices mit IRT, max. | 64 |
| — davon in Linie, max. | 64 |
| — Anzahl anschließbarer IO-Device für RT, max. | 128 |
| — davon in Linie, max. | 128 |
| — Aktivieren/Deaktivieren von IO-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8 |
| — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt | Ja |
| — Anzahl der IO-Devices pro Werkzeug, max. | 8 |
| — Gerätetausch ohne Wechselmedium | Ja |
| — Sendetakte | 250 µs, 500 µs, 1 ms, 2 ms, 4 ms |
| — Aktualisierungszeit | 250 µs bis 512 ms (abhängig von der Betriebsart, näheres siehe Gerätehandbuch „S7-300 CPU 31xC und CPU 31x, technische Daten“) |
| Adressbereich | |
| — Eingänge, max. | 2 kbyte |
| — Ausgänge, max. | 2 kbyte |
| — Nutzdatenkonsistenz, max. | 1 024 byte |
| PROFINET IO-Device | |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 14, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Nein |
| — IRT | Ja |
| — PROFIenergy | Ja; mit SFB 73 / 74 vorbereitet für ladbare PROFIenergy Standard-FB für I-Device |
| — Shared Device | Ja |
| — Anzahl IO-Controller bei Shared Device, max. | 2 |
| Übergabespeicher | |
| — Eingänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| — Ausgänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| Submodule | |
| — Anzahl, max. | 64 |
| — Nutzdaten je Submodul, max. | 1 024 byte |
| Offene IE-Kommunikation | |
| ● Anzahl Verbindungen, max. | 8 |
| ● Systemseitig genutzte lokale Portnummern | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 |
| ● Keep-Alive-Funktion, unterstützt | Ja |
| Protokolle | |
| PROFIsafe | Nein |
| Redundanzbetrieb | |
| Medienredundanz | |
| — Umschaltzeit bei Leitungsunterbrechung, typ. | 200 ms; PROFINET MRP |
| — Anzahl Teilnehmer im Ring, max. | 50 |
| Offene IE-Kommunikation | |
| ● TCP/IP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge bei Verbindungstyp 01H, max. | 1 460 byte |
| — Datenlänge bei Verbindungstyp 11H, max. | 32 768 byte |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja |
| ● ISO-on-TCP (RFC1006) | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge, max. | 32 768 byte |
| ● UDP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge, max. | 1 472 byte |
| Webserver | |
| ● unterstützt | Ja |
| ● anwenderdefinierte Webseiten | Ja |
| ● Anzahl HTTP-Clients | 5 |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Ja |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über integrierte PROFINET-Schnittstelle und ladbare FB bzw. über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation) |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| Anzahl Verbindungen | |
| ● gesamt | 16 |
| ● verwendbar für PG-Kommunikation | 15 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für OP-Kommunikation | 15 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für S7-Basis-Kommunikation | 14 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 14 |
| ● verwendbar für S7-Kommunikation | 14 |
| — für S7-Kommunikation reserviert | 0 |
| — für S7-Kommunikation einstellbar, min. | 0 |
| — für S7-Kommunikation einstellbar, max. | 14 |
| ● Anzahl der Instanzen gesamt, max. | 32 |
| ● verwendbar für Routing | X1 als MPI: max. 10; X1 als DP-Master: max. 24; X1 als DP-Slave (aktiv): max. 14; X2 als PROFINET: max. 24 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 16; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4; ohne Fortsetzen |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | 499 |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Alarme/Diagnosen/Statusinformationen | |
| Alarme | Nein |
| Diagnosefunktion | Nein |
| Diagnoseanzeige LED | |
| ● Statusanzeige Digitaleingang (grün) | Ja |
| ● Statusanzeige Digitalausgang (grün) | Ja |
| Potenzialtrennung | |
| Potenzialtrennung Digitaleingaben | |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Digitalausgaben | |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Isolation | |
| Isolation geprüft mit | DC 500 V |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; ab STEP 7 V5.5 SP2 und Optionspaket S7-Technology V4.2 SP3 |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 120 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 640 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum blinkt bei gesteckter MMC die STOP-LED und die CPU geht nicht in RUN? | Die CPU fordert in diesem Zustand ein Urlöschen an. Prüfen Sie zuerst, ob eine passende MMC gesteckt ist, führen Sie dann den von Siemens beschriebenen MRES-/Urlöschvorgang sauber durch und laden Sie anschließend Hardwarekonfiguration und Anwenderprogramm neu. Bleibt das Verhalten mit derselben Karte bestehen, sollte die MMC formatiert beziehungsweise ersetzt und der Diagnosepuffer geprüft werden. |
| Warum finde ich 6ES7315-7TJ10-0AB0 nicht im STEP-7-Hardwarekatalog? | Für diese Technologie-CPU reicht ein Standardprofil nicht aus. In HW Config muss das Profil SIMATIC Technology CPU verwendet werden. Außerdem muss eine passende Version von S7-Technology installiert sein; Siemens nennt für die Projektierung STEP 7 ab V5.5 SP2 und S7-Technology ab V4.2 SP3. Fehlt dieses Paket oder ist es veraltet, erscheint die CPU nicht oder nicht vollständig im Katalog. |
| Warum leuchtet oder blinkt BF3 an der CPU 315T-3 PN/DP? | BF3 weist auf einen Fehler an der DP(DRIVE)-Schnittstelle X3 hin. Häufige Ursachen sind Busfehler, eine unterbrochene Leitung, ein falsch gesetzter Busstecker, ein nicht erreichbarer Slave oder eine falsche Projektierung beziehungsweise Parametrierung. Prüfen Sie Kabel, Stecker, Adressen, Slave-Erreichbarkeit und die Hardwarekonfiguration. Läuft die CPU in RUN, sollte zudem kontrolliert werden, ob OB86 vorhanden ist, damit Kommunikationsstörungen nicht unnötig in STOP führen. |
| Warum leuchten SF oder MAINT und die PROFINET-Kommunikation wirkt instabil? | Bei dieser CPU kann das auf Synchronisationsverlust im PROFINET-IO-System, den Ausfall eines Sync-Masters, Wartungsanforderungen wie zu hohe Dämpfung bei LWL-Strecken oder auf Fehler in einer MRP-Ringtopologie hinweisen. Prüfen Sie deshalb den Zustand der PROFINET-Devices, die Ringverbindung, Sync-Master-Konfiguration und die betroffenen Teilnehmer in der Diagnose. Gerade bei taktsynchronen Anwendungen sollte die Netzstruktur exakt mit der Projektierung übereinstimmen. |
| Warum meldet die CPU Z1=8022 oder fällt bei einem Alarmschwall aus? | Siemens beschreibt für ältere Firmwarestände ein Verhalten, bei dem es bei Alarmschwall zum Defekt mit Z1=8022 kommen kann. Abhilfe schafft ein Firmware-Update auf einen neueren freigegebenen Stand; Siemens nennt in den Update-Informationen entsprechende Korrekturen ab V3.2.14, während in der Firmware-Übersicht für diese CPU auch V3.2.19 aufgeführt ist. Vor dem Update sollten Projektstand, Engineering-Version und Sicherung der aktuellen Anlage geprüft werden. |
Ist 6ES7315-7TJ10-0AB0 noch verfügbar oder bereits abgekündigt?
Siemens führt die Baugruppe mit dem Lifecycle-Status PM410 Produktstreichung und nennt den 01.10.2025 als Datum der Produktstreichung. Für Betreiber heißt das nicht automatisch, dass keine Versorgung mehr möglich ist. In der Praxis gewinnen aber Reparatur, Austausch, Gebrauchtbezug und strategische Ersatzteilbevorratung deutlich an Bedeutung, weil klassische Neuware über die Zeit knapper wird. Für kritische Maschinen ist deshalb nicht nur die Artikelnummer entscheidend, sondern auch ein belastbarer Serviceweg zur Absicherung gegen ungeplante Stillstände.
Welche Speicherkarte brauche ich für die CPU 315T-3 PN/DP?
Die CPU benötigt eine SIMATIC Micro Memory Card als Speichermedium, weil kein integrierter Ladespeicher vorgesehen ist. Für die vollständige Nutzung der Funktionen ist mindestens 8 MB erforderlich. Das ist in der Beschaffung wichtig, weil Fehler bei der MMC häufig direkt zu Inbetriebnahmeproblemen, STOP-Anforderung oder unvollständiger Funktion führen. Wer eine Ersatzbaugruppe bevorratet, sollte deshalb die passende MMC gleich mit einplanen, um bei einem Tausch keine zusätzliche Verzögerung in der Anlage zu erzeugen.
Welche Software wird für Projektierung, Diagnose und Service benötigt?
Für diese CPU nennt Siemens STEP 7 ab V5.5 SP2 zusammen mit dem Optionspaket S7-Technology ab V4.2 SP3. Das ist nicht nur für die Erstprojektierung wichtig, sondern auch für Servicefälle wie Hardwaretausch, Diagnose, Firmwarepflege oder das Öffnen älterer Projekte. Zusätzlich muss in HW Config das passende Profil SIMATIC Technology CPU gewählt werden. Fehlt diese Umgebung, sind typische Probleme vorprogrammiert: Die CPU erscheint nicht im Katalog, Technologieobjekte fehlen oder ein sauberer Servicezugriff ist nur eingeschränkt möglich.
Kann 6ES7315-7TJ10-0AB0 ältere 315T-Varianten ersetzen?
Ja, Siemens beschreibt die CPU 31xT-3 PN/DP als ersatzteilkompatiblen Nachfolger der CPU 31xT-2 DP. In den Siemens-Unterlagen wird außerdem die Umstellung der älteren Bestellnummer 6ES7315-6TH13-0AB0 auf 6ES7315-7TJ10-0AB0 dokumentiert. Für Betreiber älterer Motion-Control-Anlagen ist das besonders interessant, weil sich damit bestehende Maschinen häufig mit deutlich weniger Umbauaufwand am Leben halten lassen als bei einer vollständigen Plattformmigration. Vor dem Tausch sollten trotzdem Firmwarestand, Projektierung, Schnittstellenbelegung und die eingesetzte Technologiekonfiguration geprüft werden.
Für welche Motion-Control-Aufgaben ist diese CPU besonders geeignet?
Die CPU ist für Maschinenaufgaben mit integrierter Technologie ausgelegt und unterstützt bei dieser Bestellnummer bis zu 8 Achsen sowie insgesamt 32 Technologieobjekte wie Achsen, Nocken, Kurvenscheiben, Messtaster und externe Geber. Zusätzlich stehen 4 integrierte Digitaleingänge und 8 integrierte Digitalausgänge für technologische Funktionen zur Verfügung, etwa für Referenzpunkterfassung oder schnelle Nockensignale. Das macht die Baugruppe interessant für Bestandsanlagen, in denen SPS-Logik und antriebsnahe Bewegungsfunktionen kompakt in einer CPU zusammengefasst sind.
Ist S7-1500 ein direkter Nachfolger für diese CPU?
Siemens bezeichnet S7-1500 als Nachfolgesystem der auslaufenden S7-300-Welt. Das ist wichtig für strategische Entscheidungen, sollte aber technisch sauber eingeordnet werden: Es handelt sich um eine Migrationsperspektive, nicht um einen steckkompatiblen Soforttausch der 6ES7315-7TJ10-0AB0. Wer akuten Stillstand vermeiden muss, fährt mit Reparatur, Austausch oder identischem Ersatz meist schneller. Wer dagegen langfristig Obsoleszenzrisiken senken, Engineering modernisieren und die Ersatzteilstrategie zukunftssicher aufstellen will, sollte die geplante Migration auf S7-1500 prüfen.
