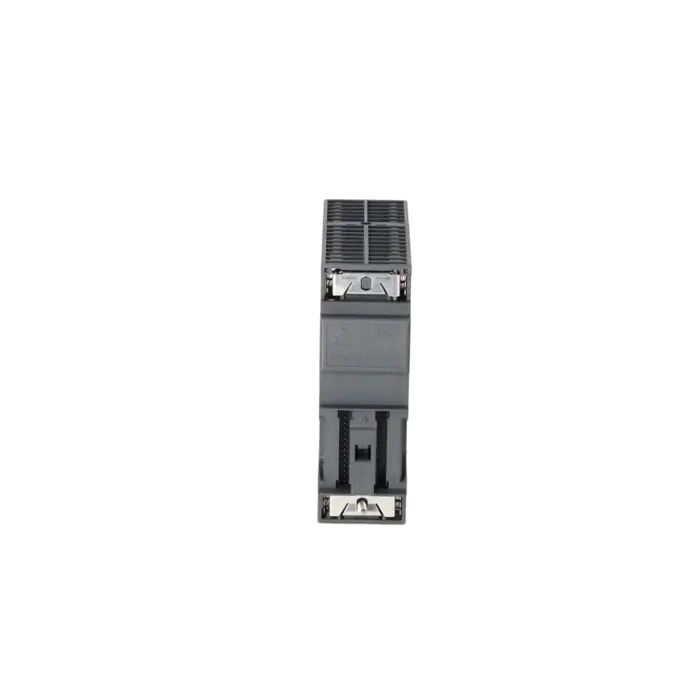

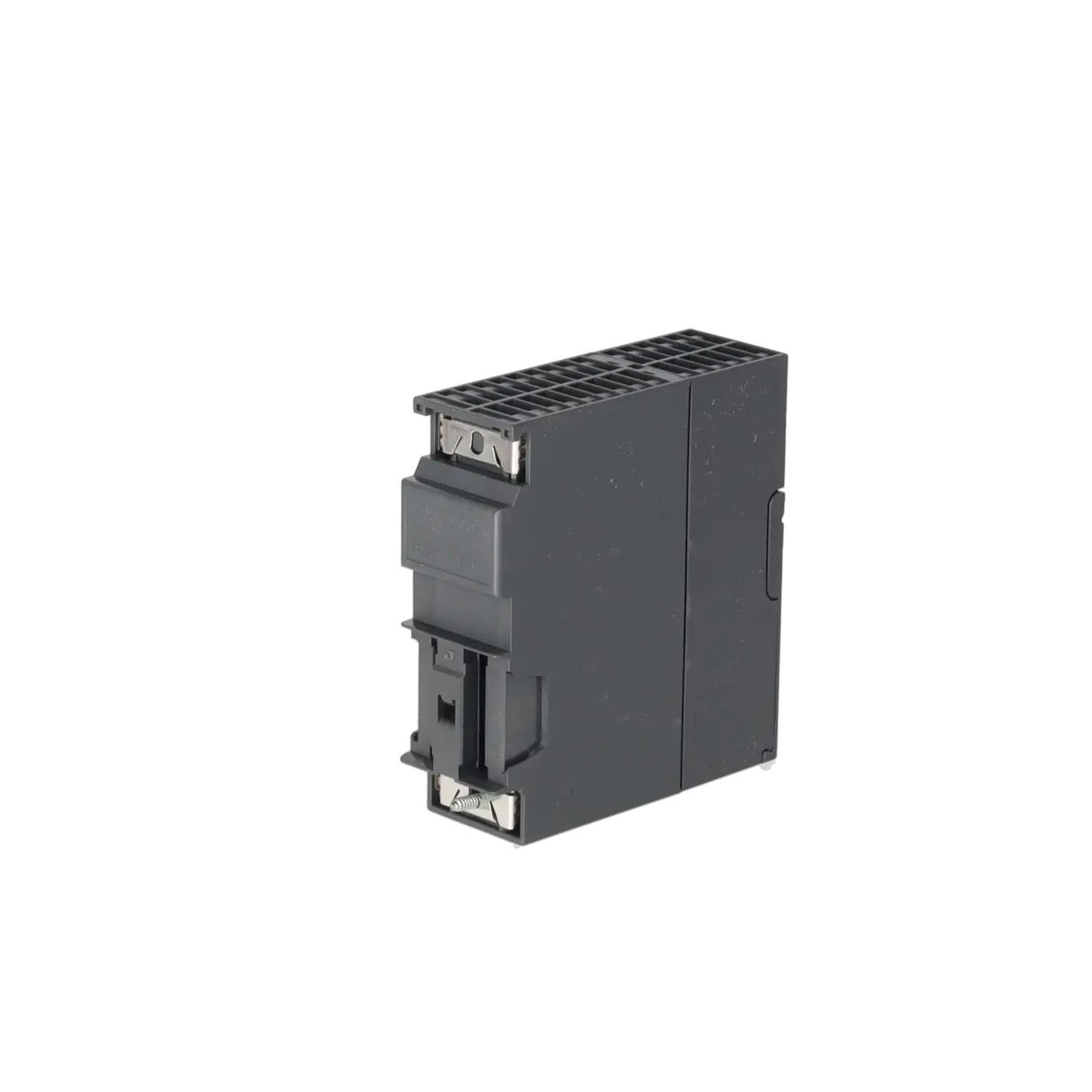

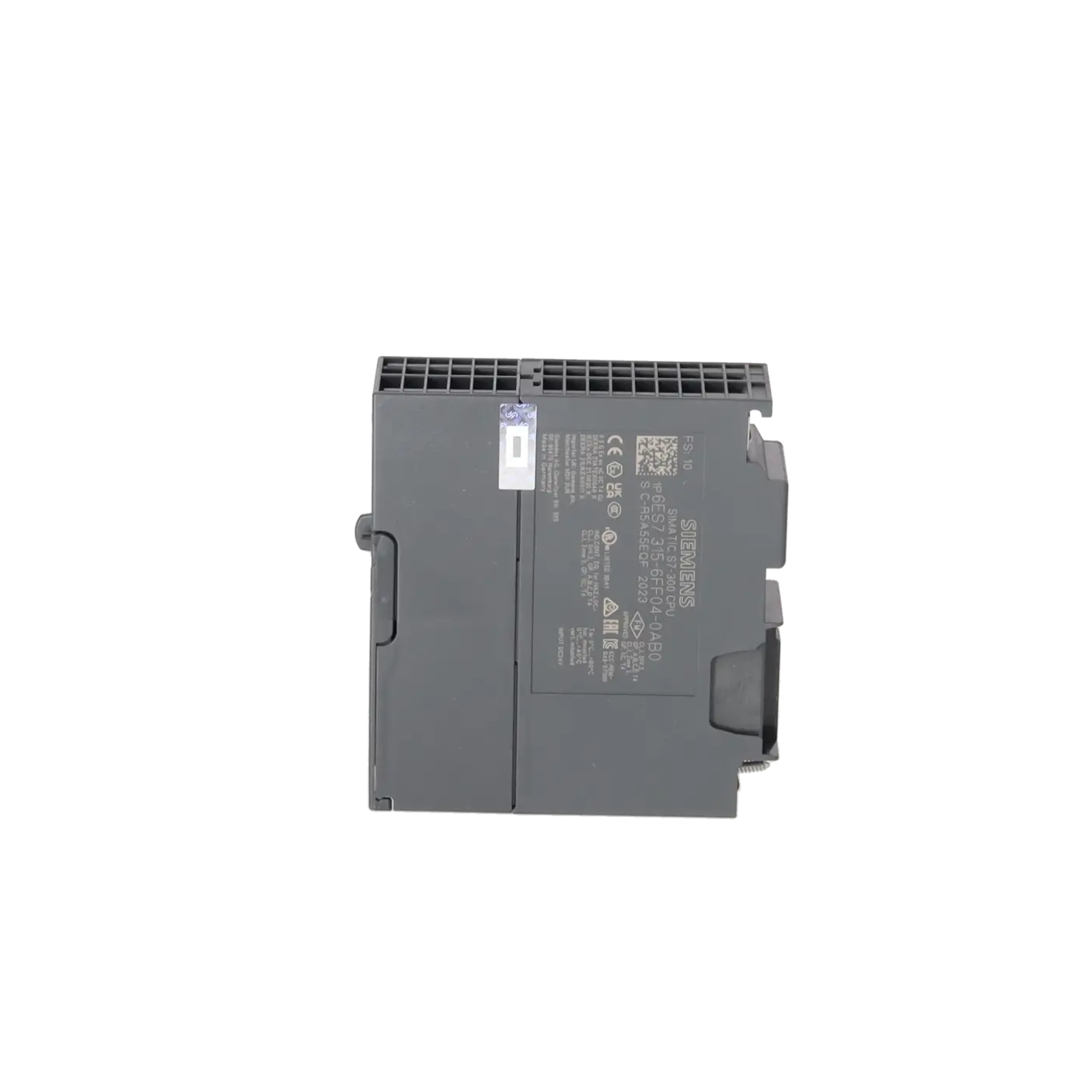

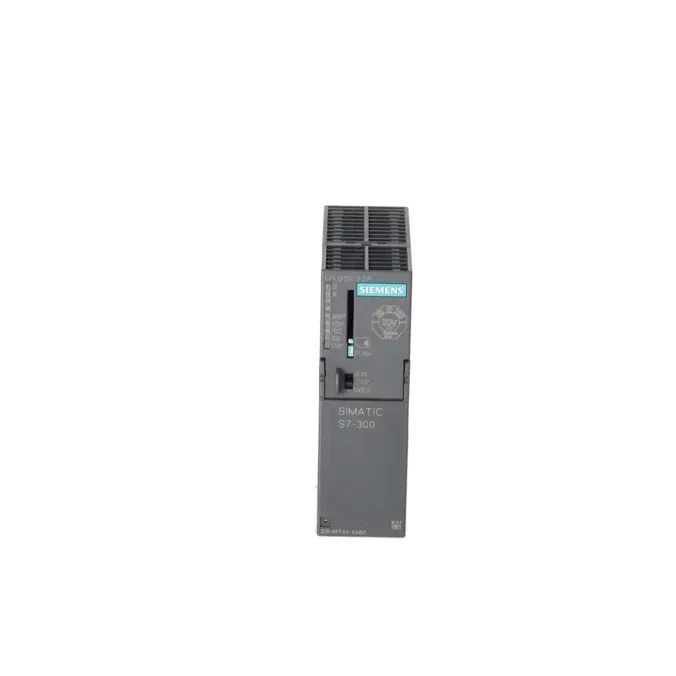

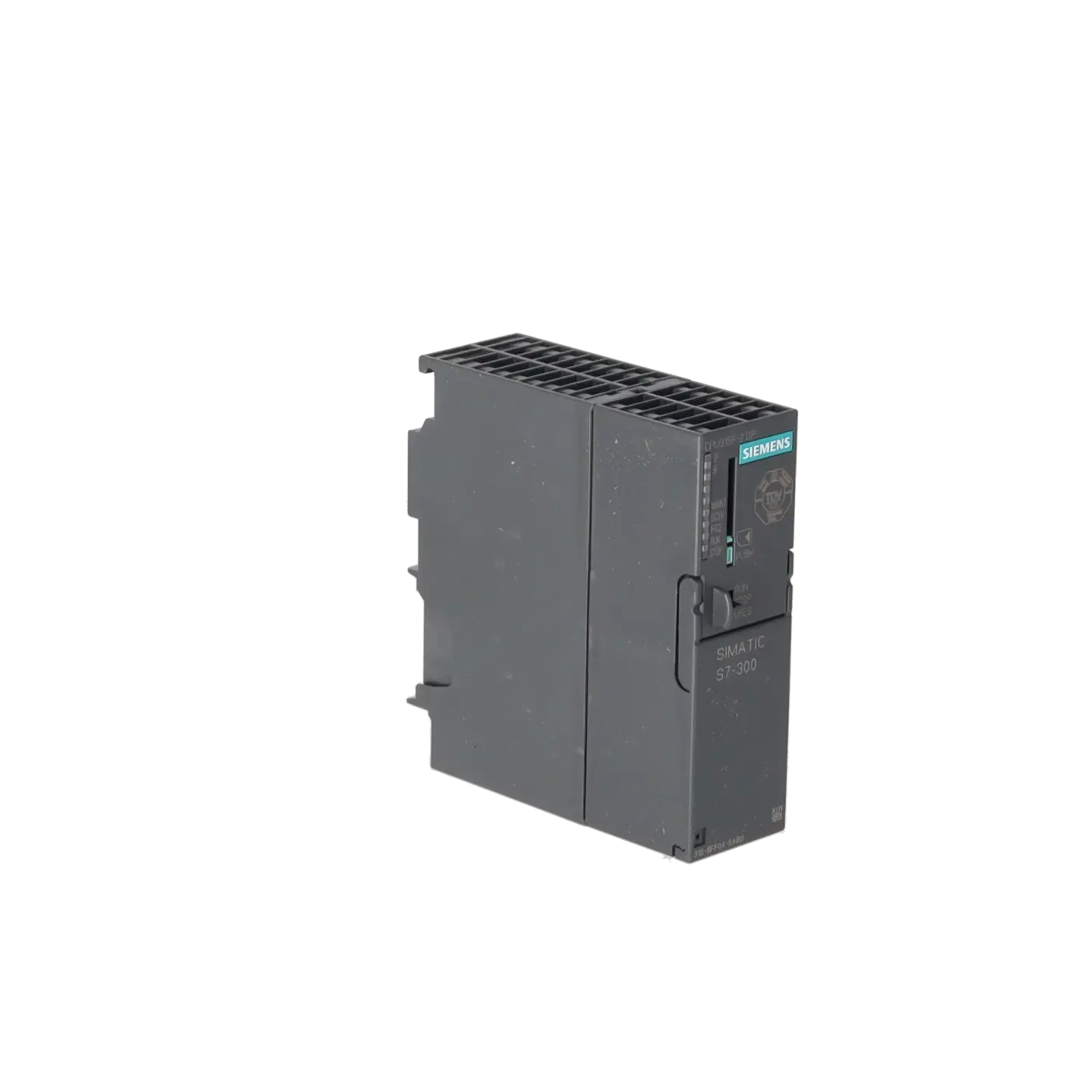

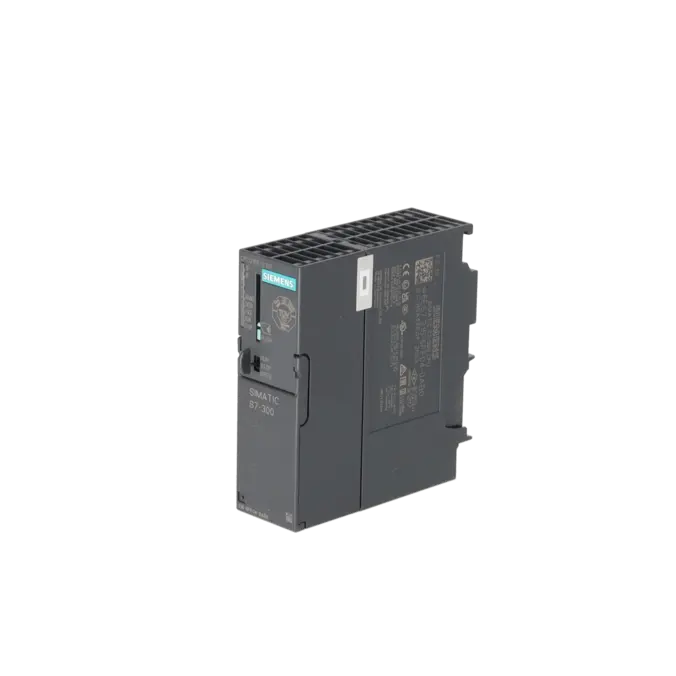

SIEMENS 6ES7315-6FF04-0AB0
-
SIEMENS | Baugruppen | CPU / Zentralbaugruppen
- EICHLER-Art.Nr.: K0226850
- EAN: 4025515077756
- UPC: 040892550320
Produktbeschreibung
SIMATIC S7-300, CPU 315F-2DP FAILSAFE BAUGRUPPE MIT MPI INTEGR. STROMVERSORGUNG DC 24V, ARBEITSSPEICHER 384 KB, 40MM BREITE, 2. SS DP-MASTER/SLAVE MICRO MEMORY CARD ERFORDERLICH
Leistungen für SIEMENS 6ES7315-6FF04-0AB0
Reparatur
von 987,65 €
bis 1.777,76 €
Austausch
2.759,43 €
2.069,57 €
Gebraucht
3.066,03 €
2.299,52 €
Neu
3.406,70 €
2.555,02 €
SIEMENS |
6ES7315-6FF04-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.344 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515077756 | ||
| UPC | 040892550320 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4A89 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20091125 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-02 | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6ES7315-6FF04-0AB0 und wo wird es eingesetzt
Die 6ES7315-6FF04-0AB0 ist eine SIMATIC S7-300 CPU 315F-2 DP von Siemens. Es handelt sich um eine fehlersichere CPU für Anwendungen, in denen neben der Standardsteuerung auch Sicherheitsfunktionen in die Steuerung integriert werden müssen. Typische Einsatzfelder sind Maschinen und Anlagen mit PROFIBUS/PROFIsafe, etwa in Fertigungslinien, Fördertechnik, Verpackungsmaschinen oder Prozessanlagen. Die Baugruppe arbeitet mit 24 V DC, besitzt eine MPI-Schnittstelle sowie eine zweite PROFIBUS-DP-Master/Device-Schnittstelle und benötigt für den Betrieb zwingend eine Micro Memory Card. Für Instandhalter ist sie vor allem dann relevant, wenn eine vorhandene S7-300F-Anlage ohne umfangreiche Umbauten funktionsfähig gehalten werden muss.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Die CPU verfügt über 384 KB Arbeitsspeicher, eine integrierte Lastspeicher-Nutzung über MMC bis 8 MB, 24 V DC Versorgung, 40 mm Baubreite und eine typische Verlustleistung von 4,5 W. Für die Praxis wichtig: Der Arbeitsspeicher bestimmt, wie viel Anwenderprogramm und Daten aktiv verarbeitet werden können, während die MMC das Programm dauerhaft hält und damit für Anlauf, Datensicherung und Service zentral ist. Die CPU unterstützt bis zu 2.048 Byte Ein- und Ausgänge, bis zu 16.384 digitale sowie 1.024 analoge Kanäle, besitzt einen Diagnosepuffer mit 500 Einträgen und ist für 0 bis 60 °C im Betrieb ausgelegt. Für Wartung und Fehlersuche sind genau diese Daten entscheidend, weil sie Kompatibilität, Leistungsgrenzen und Diagnosefähigkeit unmittelbar beeinflussen.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Siemens führt die 6ES7315-6FF04-0AB0 als Spare Part. In den Siemens-Produktinformationen ist eine Produktabkündigung zum 01.10.2025 genannt; EICHLER weist den Produktstatus ebenfalls mit EOP 2025-10-01 aus. Für Betreiber bedeutet das: Die Baugruppe ist für Bestandsanlagen weiterhin relevant, bewegt sich aber klar im Bereich Obsoleszenzmanagement, Ersatzteilstrategie und Lebensdauerverlängerung. Einen wichtigen Herstellerhinweis gibt Siemens im Migrationsleitfaden: Dort wird die CPU 1513F-1 PN (6ES7513-1FL01-0AB0) als Zuordnung für die Migration genannt. Siemens weist zugleich ausdrücklich darauf hin, dass diese Tabelle nur zur Orientierung dient. Das ist deshalb kein steckgleicher 1:1-Ersatz, sondern ein Migrationspfad für eine modernisierte Sicherheitssteuerung.
Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind
Für diese Baugruppe bietet EICHLER Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur ist besonders sinnvoll, wenn die installierte Hardware-Version in der Anlage erhalten bleiben soll und Stillstandskosten durch einen vollständigen Retrofit vermieden werden müssen. Laut Shop umfasst die Reparatur technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Der Austausch ist die passende Option, wenn eine Anlage sehr schnell wieder laufen muss. Gebraucht ist oft wirtschaftlich interessant, wenn ein älteres System abgesichert werden soll. Neuware eignet sich vor allem für qualifizierte Ersatzteilbevorratung. Zusätzlich ist ein Prüfprotokoll F-CPU auswählbar, was gerade bei sicherheitsbezogenen Anwendungen für Dokumentation und Nachweisführung hilfreich ist.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 315F-2 DP |
| HW-Funktionsstand | 1 |
| Firmware-Version | V3.3 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Ja |
| Engineering mit | |
| ● Programmierpaket | STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.2 + SP1 mit HSP 218 + Distributed Safety |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | min. 2 A |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| ● Wiederholrate, min. | 1 s |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 850 mA |
| Stromaufnahme (im Leerlauf), typ. | 150 mA |
| Einschaltstrom, typ. | 3,5 A |
| I²t | 1 A²·s |
| Verlustleistung | |
| Verlustleistung, typ. | 4,5 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 384 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,05 µs |
| für Wortoperationen, typ. | 0,09 µs |
| für Festpunktarithmetik, typ. | 0,12 µs |
| für Gleitpunktarithmetik, typ. | 0,45 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Anzahl, max. | siehe Operationsliste |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl DPV1-Alarm-OBs | 3; OB 55, 56, 57 |
| ● Anzahl Taktsynchronität-OBs | 1; OB 61 |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 5; OB 80, 82, 85, 86, 87 |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 128 kbyte |
| Merker | |
| ● Größe, max. | 2 048 byte |
| ● Remanenz vorhanden | Ja; MB 0 bis MB 2 047 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 kbyte; max. 2 kbyte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| davon dezentral | |
| — Eingänge | 2 048 byte |
| — Ausgänge | 2 048 byte |
| Prozessabbild | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| ● Eingänge, einstellbar | 2 048 byte |
| ● Ausgänge, einstellbar | 2 048 byte |
| ● Eingänge, voreingestellt | 384 byte |
| ● Ausgänge, voreingestellt | 384 byte |
| Teilprozessabbilder | |
| ● Anzahl Teilprozessabbilder, max. | 1 |
| Digitale Kanäle | |
| ● Eingänge | 16 384 |
| — davon zentral | 1 024 |
| ● Ausgänge | 16 384 |
| — davon zentral | 1 024 |
| Analoge Kanäle | |
| ● Eingänge | 1 024 |
| — davon zentral | 256 |
| ● Ausgänge | 1 024 |
| — davon zentral | 256 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 3 |
| Anzahl DP-Master | |
| ● integriert | 1 |
| ● über CP | 4 |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 10 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 4 |
| ● Baugruppen je Baugruppenträger, max. | 8 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 1 |
| ● Nummer/Nummernband | 0 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● auf DP, Master | Ja; bei DP-Slave nur Uhrzeit-Slave |
| ● auf DP, Device | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Nein |
| Digitaleingaben | |
| Anzahl der Eingänge | 0 |
| Digitalausgaben | |
| Anzahl der Ausgänge | 0 |
| Analogeingaben | |
| Anzahl Analogeingänge | 0 |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 0 |
| Anzahl Schnittstellen RS 485 | 2 |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Nein |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 187,5 kbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja; nur Server, einseitig projektierte Verbindung |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| 2. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Nein |
| ● PROFIBUS DP-Master | Ja |
| ● PROFIBUS DP-Device | Ja |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 124; je Station |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Ja; nur I-Bausteine |
| — S7-Kommunikation | Ja; nur Server, einseitig projektierte Verbindung |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Äquidistanz | Ja |
| — Taktsynchronität | Ja; OB 61 |
| — SYNC/FREEZE | Ja |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max. | 8 |
| — DPV1 | Ja |
| Adressbereich | |
| — Eingänge, max. | 2 048 byte |
| — Ausgänge, max. | 2 048 byte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● GSD-Datei | Die aktuelle GSD - Datei erhalten Sie unter: http://www.siemens.de/profibus-gsd |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● automatische Baudratensuche | Ja; nur bei passiver Schnittstelle |
| ● Adressbereich, max. | 32 |
| ● Nutzdaten je Adressbereich, max. | 32 byte |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja; nur bei aktiver Schnittstelle |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Ja; nur Server, einseitig projektierte Verbindung |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Direkter Datenaustausch (Querverkehr) | Ja |
| — DPV1 | Nein |
| Übergabespeicher | |
| — Eingänge | 244 byte |
| — Ausgänge | 244 byte |
| Protokolle | |
| PROFIsafe | Ja |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Ja |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | 180 byte; bei PUT / GET |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 240 byte; als Server |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| Anzahl Verbindungen | |
| ● gesamt | 16 |
| ● verwendbar für PG-Kommunikation | 15 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für OP-Kommunikation | 15 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für S7-Basis-Kommunikation | 12 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 12 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 16; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4 |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; ab V 5.2 SP1 mit HW-Update |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 290 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet an der CPU 315F-2 DP die SF-LED und die BF-LED? | Häufig steckt ein Problem auf dem PROFIBUS dahinter: falsche oder doppelte Slave-Adresse, fehlender Abschlusswiderstand, unterbrochene Busleitung oder eine Hardwarekonfiguration, die nicht zum realen Aufbau passt. Prüfen Sie zuerst die Busstecker, die Terminierung an beiden Segmentenden und ob nur die tatsächlich angeschlossenen Teilnehmer projektiert sind. Öffnen Sie danach den Diagnosepuffer der CPU und vergleichen Sie die gemeldete Station mit der HW-Konfiguration. Bei sporadischen BF/SF-Zuständen sollte zusätzlich die reale Topologie mit den projektierten Teilnehmern abgeglichen werden. |
| Warum steht im Diagnosepuffer 16#4546 STOP caused by CPU memory management? | Siemens nennt dafür einen Zugriffsf ehler auf die MMC als Ursache. Bei dieser CPU ist die Micro Memory Card für den Betrieb zwingend erforderlich. Prüfen Sie deshalb, ob die richtige MMC eingesetzt ist, ob Kontakte und Steckplatz in Ordnung sind und ob die Karte lesbar bleibt. Danach die CPU spannungslos schalten, die MMC erneut korrekt einsetzen und das Projekt bei Bedarf neu laden. Wenn der Fehler wiederkehrt, ist eine defekte oder inkonsistente MMC sehr wahrscheinlich und sollte ersetzt werden. |
| Warum lässt sich auf die CPU 315F-2 DP kein sicherheitsrelevantes Programm laden? | Typische Auslöser sind ein nicht passender Engineering-Stand, inkonsistente Sicherheitsdaten auf der MMC oder eine geänderte F-Signatur nach Projektänderungen. Siemens weist für Firmware- und Safety-Themen darauf hin, dass bei bestimmten Schutzstufen und vorhandenem Sicherheitsprogramm passende STEP-7-/Distributed-Safety-Versionen nötig sind. Praktisch hilft meist folgendes Vorgehen: Hardwarekonfiguration und Safety-Projekt vollständig vergleichen, Standard- und Safety-Teil konsistent übersetzen, Systemdaten sauber laden und bei Verdacht auf Altstände die sicherheitsrelevanten Daten auf der MMC bereinigen und neu übertragen. |
| Warum bleibt die S7-300 nach dem Nachrüsten eines CP oder FM in STOP? | Siemens beschreibt dieses Verhalten für S7-300-CPUs nach dem Ergänzen von CP- oder FM-Baugruppen. In der Praxis sollten die Hardwarekonfiguration, belegte Adressbereiche, kompatible Firmwarestände und die tatsächlich vorhandenen Module geprüft werden. Danach die Station vollständig speichern, übersetzen und erneut laden. Bei Umbauten hilft außerdem ein sauberer Neustart der Steuerung, weil neu eingesetzte Baugruppen und Systemdaten erst danach konsistent anlaufen. Gerade bei älteren Bestandsanlagen ist ein Abgleich zwischen realer Baugruppe, Projektstand und eingesetzter MMC entscheidend. |
Ist 6ES7315-6FF04-0AB0 eine PROFINET-CPU?
Nein. Die 6ES7315-6FF04-0AB0 ist eine CPU 315F-2 DP mit MPI und einer zweiten PROFIBUS-DP-Master/Device-Schnittstelle. Wer eine CPU mit PROFINET benötigt, muss deshalb genau auf die PN/DP-Varianten achten. Für Einkauf und Instandhaltung ist dieser Unterschied wichtig, weil sich daraus Netzwerkanbindung, Topologie, Diagnoseweg und die Austauschbarkeit in bestehenden Anlagen ergeben. Ein vermeintlich ähnlicher S7-300-Typ ist deshalb nicht automatisch kompatibel, wenn die Kommunikationsschnittstellen im Bestand anders ausgeführt sind.
Welche Engineering-Software wird für diese F-CPU benötigt?
Siemens nennt für die CPU STEP 7 V5.5 + SP1 oder höher beziehungsweise STEP 7 V5.2 + SP1 mit HSP 218 plus Distributed Safety. Für Bestandsanlagen ist das ein entscheidender Punkt, weil viele Serviceeinsätze nicht an der Hardware scheitern, sondern an einer nicht passenden Engineering-Umgebung. Vor dem Tausch oder vor dem Einspielen eines Projekts sollte deshalb geprüft werden, mit welchem Softwarestand die Anlage ursprünglich erstellt wurde und ob die vorhandene Engineering-Station die CPU samt Safety-Funktionen vollständig unterstützt.
Warum ist die Micro Memory Card bei dieser CPU so wichtig?
Die CPU besitzt keinen integrierten Lastspeicher in dem Sinn, dass das Anwenderprogramm ohne Karte dauerhaft bereitsteht. Siemens beschreibt die MMC als zwingend erforderlich, und das Datenblatt nennt ausdrücklich Plug-in (MMC) als Lastspeicher. Für den Betreiber bedeutet das: Ohne passende, funktionsfähige Karte startet die CPU nicht sauber in den regulären Anlagenbetrieb. Beim Ersatzteilwechsel gehört die Prüfung der MMC deshalb immer zum Standardumfang, ebenso die Frage, ob auf der Karte noch der richtige Projektstand und konsistente Systemdaten vorhanden sind.
Ist die Baugruppe noch aktiv oder bereits abgekündigt?
Die CPU wird von Siemens noch als Spare Part geführt, gleichzeitig ist die Produktabkündigung zum 01.10.2025 genannt. EICHLER weist den Produktstatus ebenfalls mit EOP 2025-10-01 aus. Für Beschaffung und Instandhaltung heißt das: Die Baugruppe ist weiterhin relevant, aber nicht mehr als zukunftsoffene Standardplattform zu bewerten. Wer längere Restlaufzeiten absichern muss, sollte daher Ersatzteilbestand, Reparaturfähigkeit und Migrationspfad frühzeitig einplanen, statt erst beim Ausfall zu reagieren.
Gibt es einen Siemens-Nachfolger oder nur einen Migrationspfad?
Siemens ordnet im Migrationsleitfaden die CPU 1513F-1 PN (6ES7513-1FL01-0AB0) der 6ES7315-6FF04-0AB0 zu. Siemens schreibt dort aber auch ausdrücklich, dass die Tabelle nur zur Orientierung dient. Für die Praxis bedeutet das: Es gibt einen klaren Migrationspfad in Richtung S7-1500F, aber keinen einfachen steckgleichen Ersatz ohne Projektanpassung. Vor einer Umstellung müssen deshalb Kommunikationsstruktur, Safety-Projekt, Peripherie, Diagnosekonzept und Dokumentation gemeinsam betrachtet werden.
Soll ich bei Ausfall eher reparieren, austauschen oder neu beschaffen?
Das hängt vor allem von Stillstandszeit, Anlagenkritikalität und Projektverfügbarkeit ab. Eine Reparatur ist stark, wenn die bestehende Variante erhalten werden soll und die Anlage nicht umkonstruiert werden darf. Ein Austausch passt besser, wenn die Linie schnell wieder laufen muss. Gebraucht kann wirtschaftlich sinnvoll sein, wenn eine ältere S7-300F-Anlage noch mehrere Jahre abgesichert werden soll. Neu ist interessant, wenn eine qualifizierte Reserve für kritische Maschinen aufgebaut werden soll. Für diese CPU deckt EICHLER genau diese vier Wege ab und ergänzt sie um ein optionales Prüfprotokoll F-CPU.
