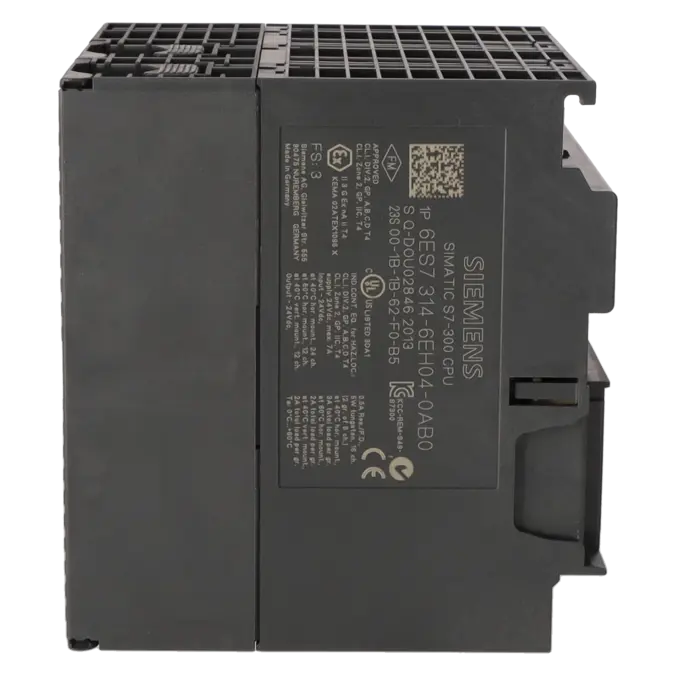

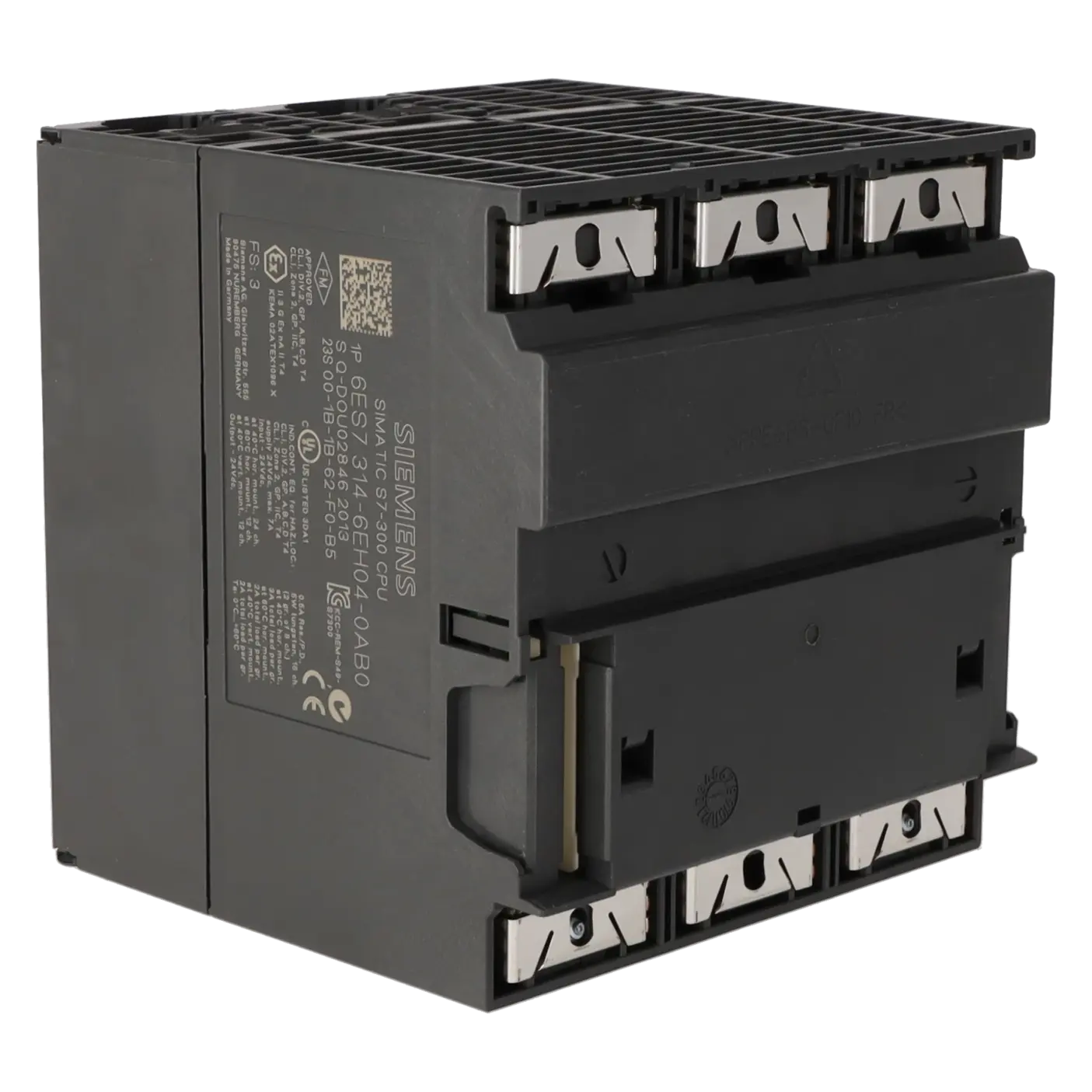

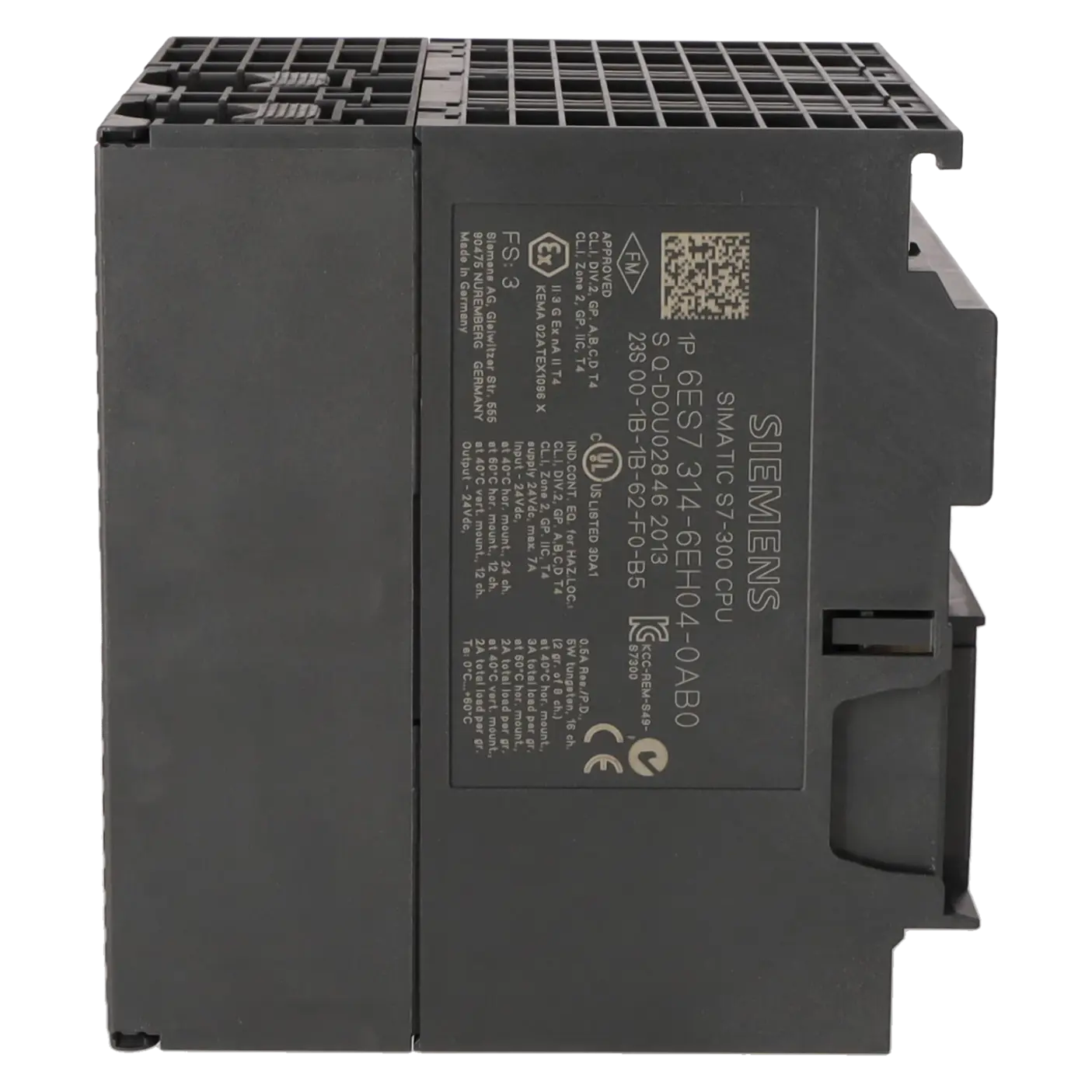

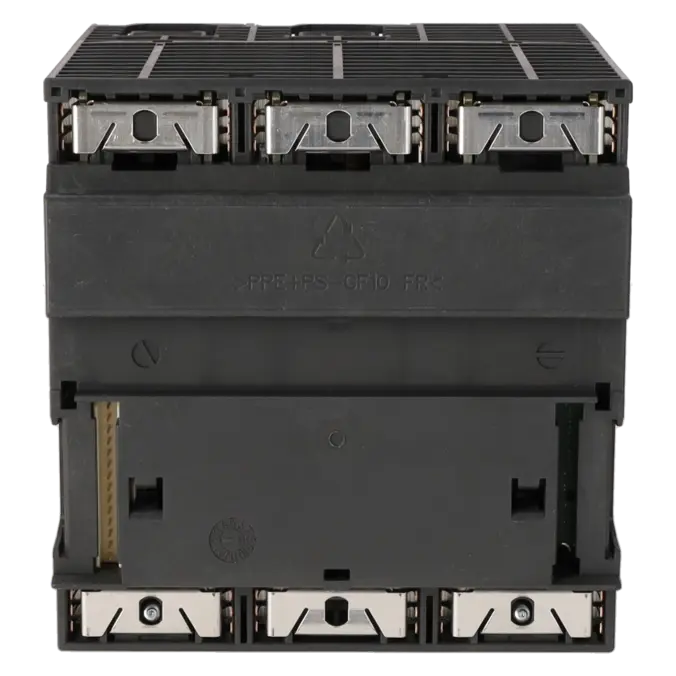

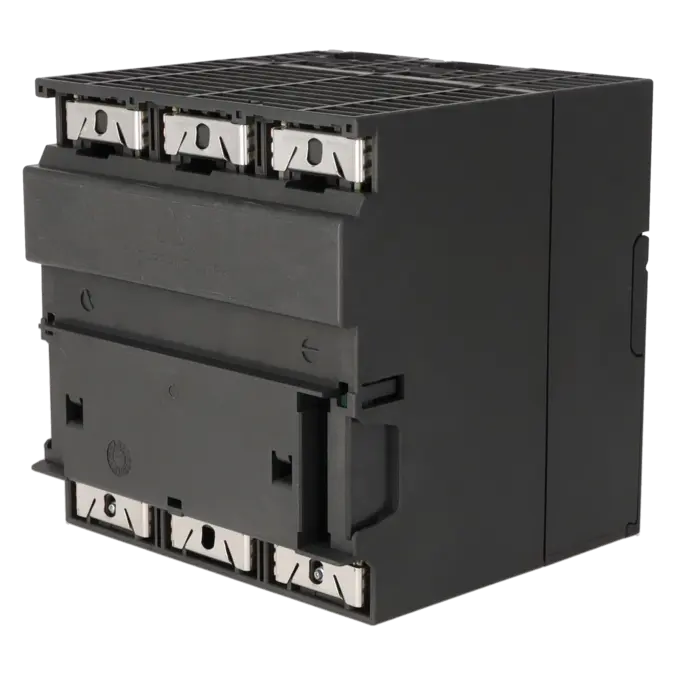

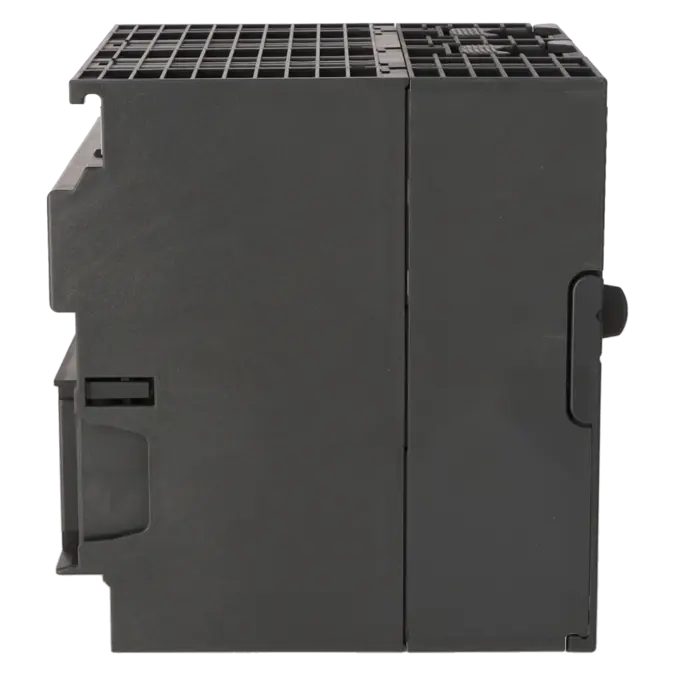

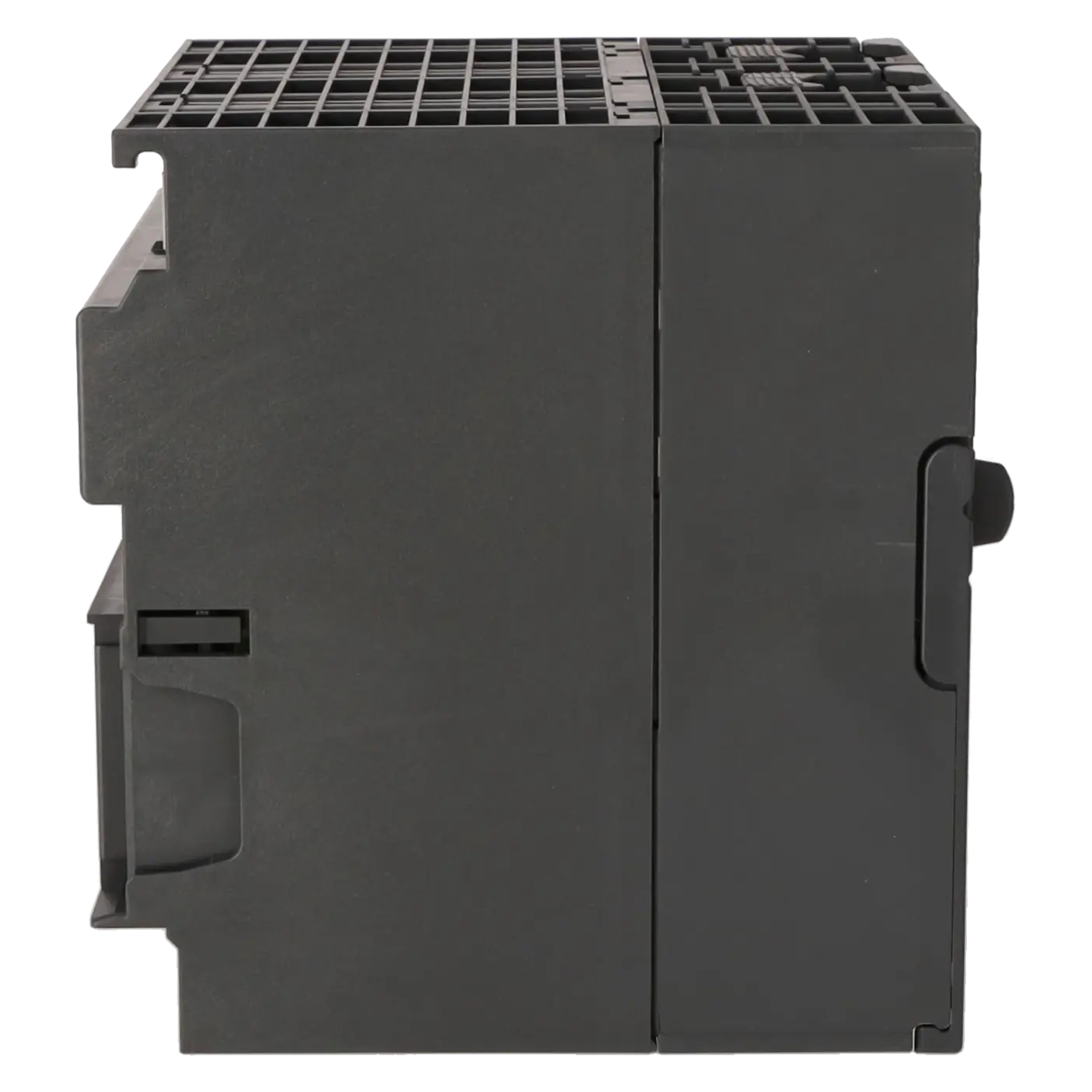

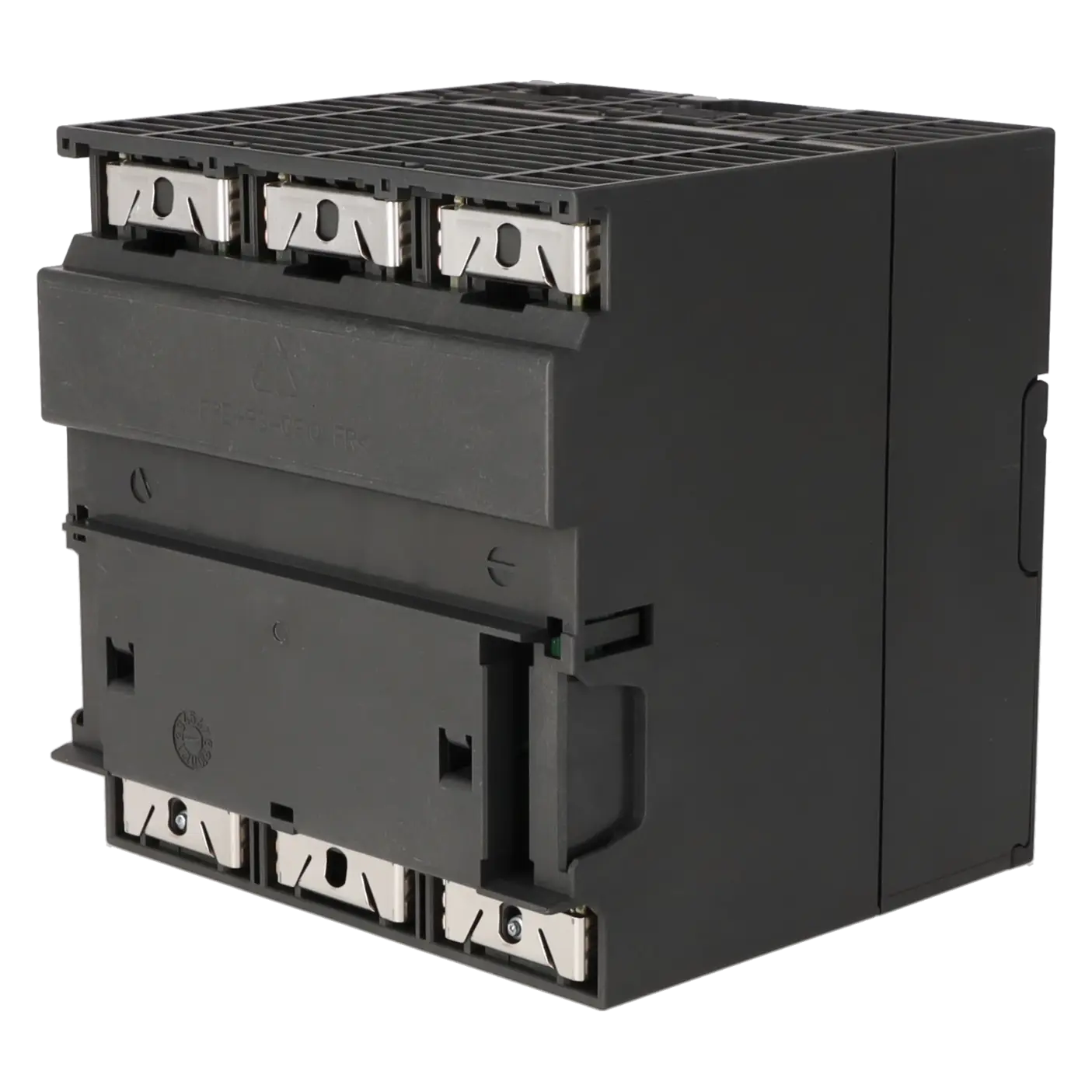

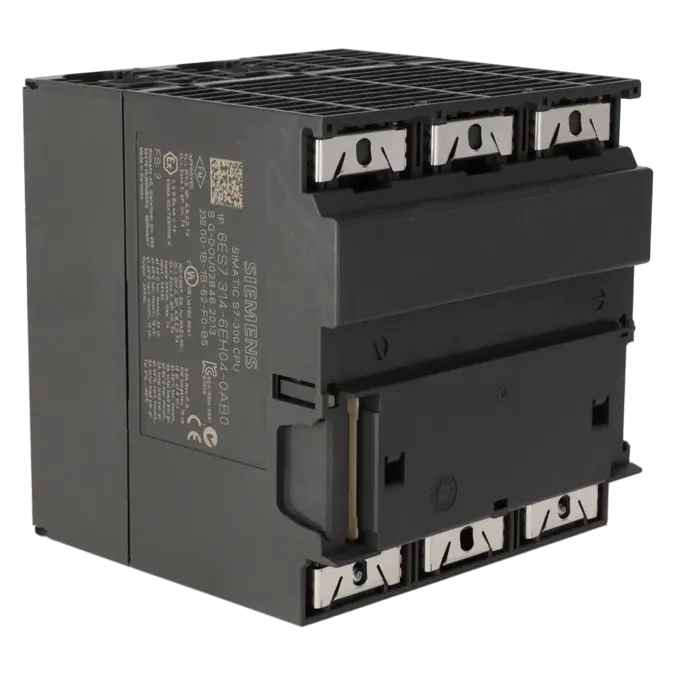

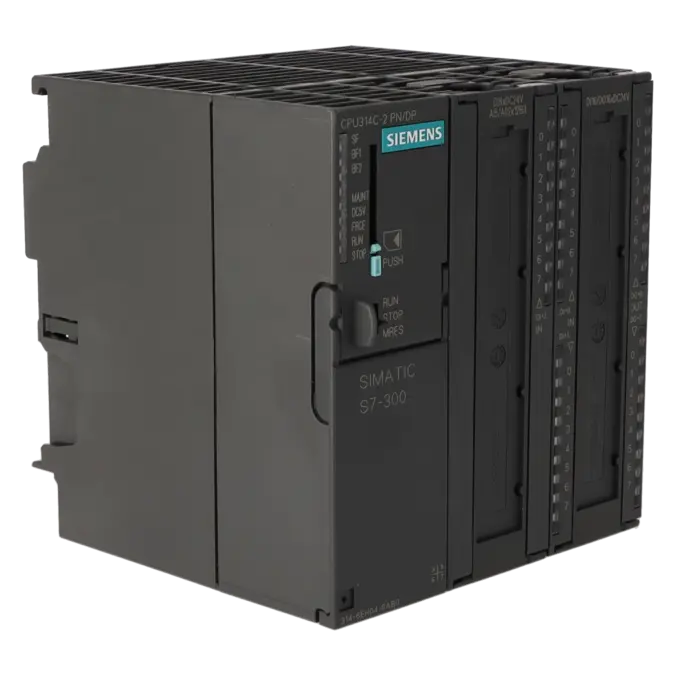

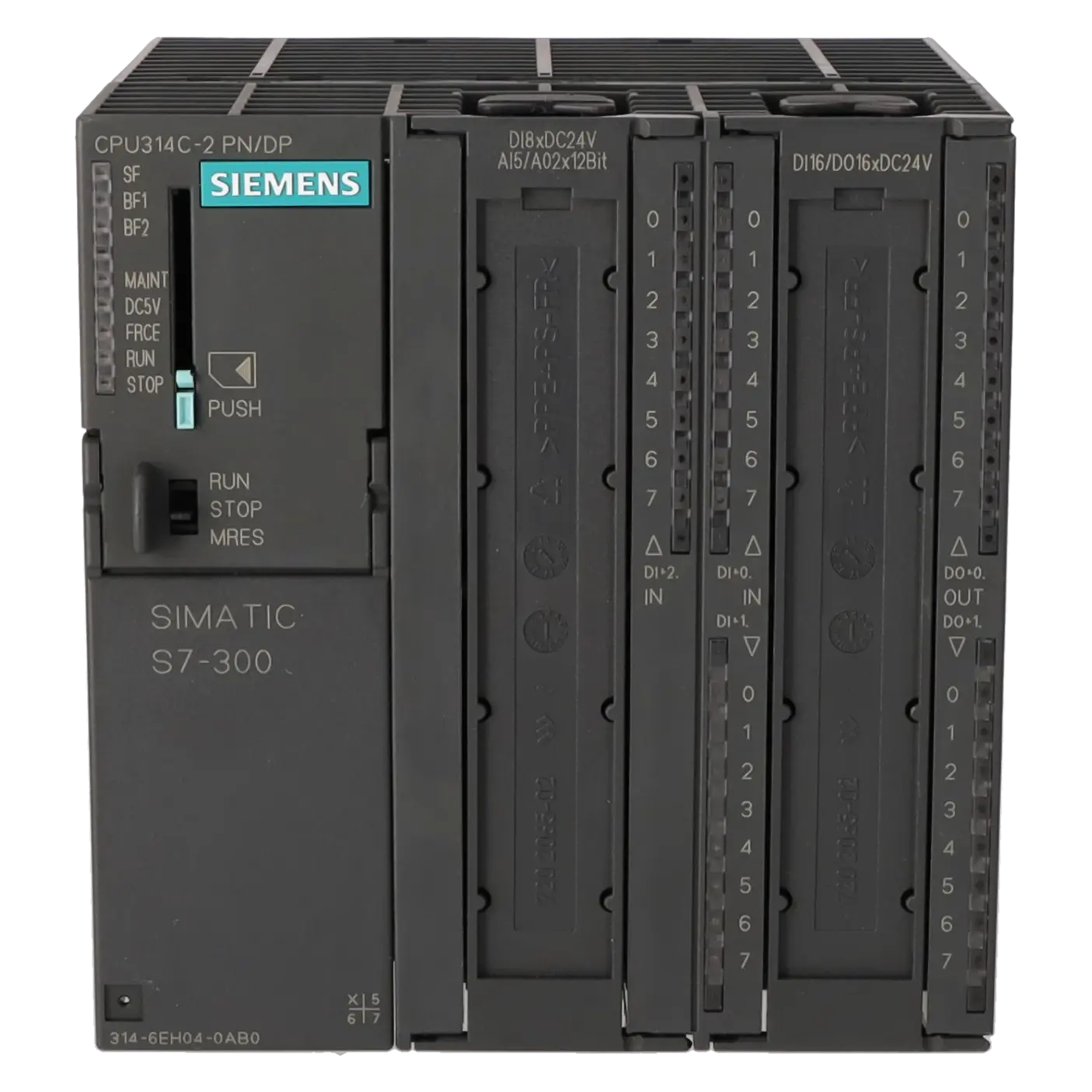

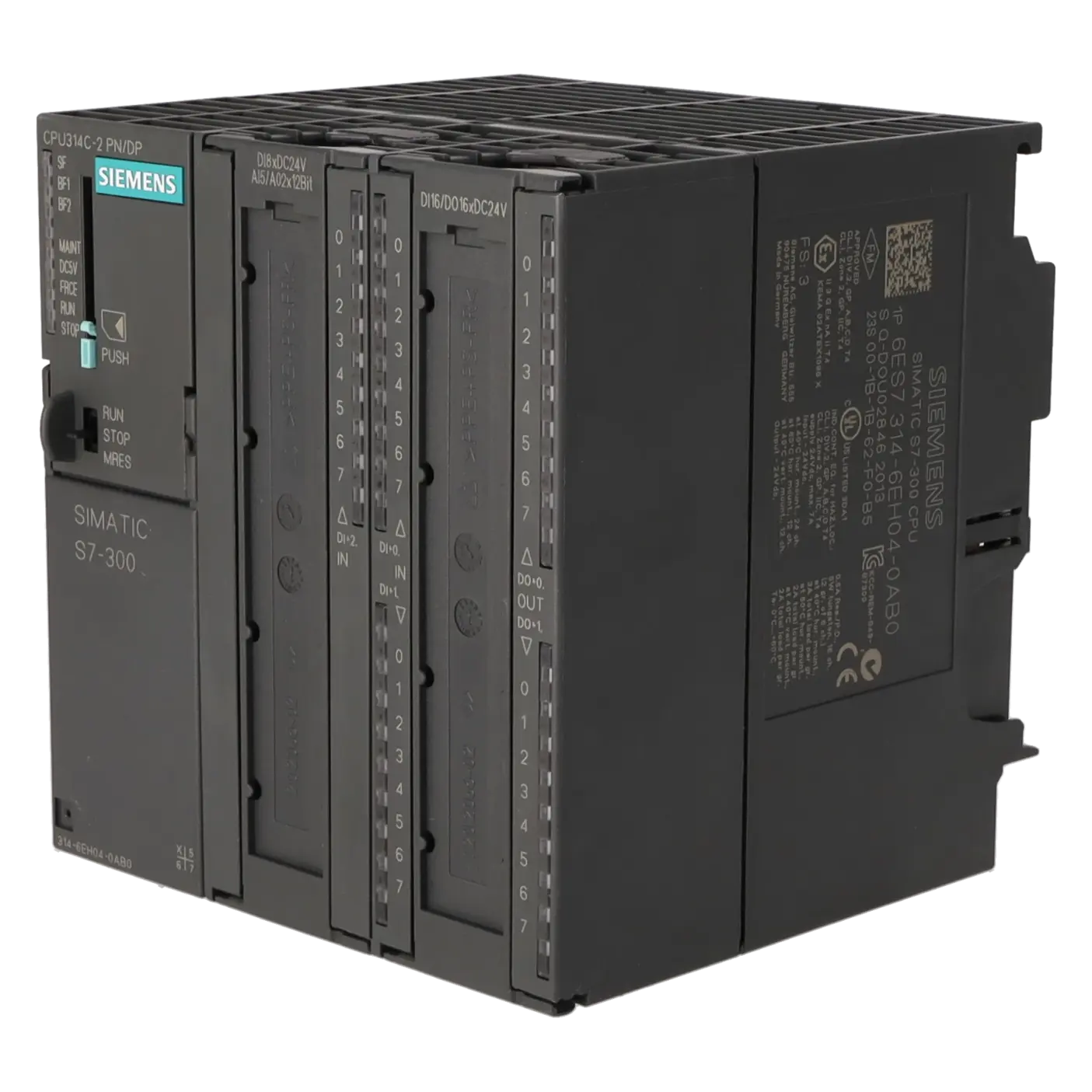

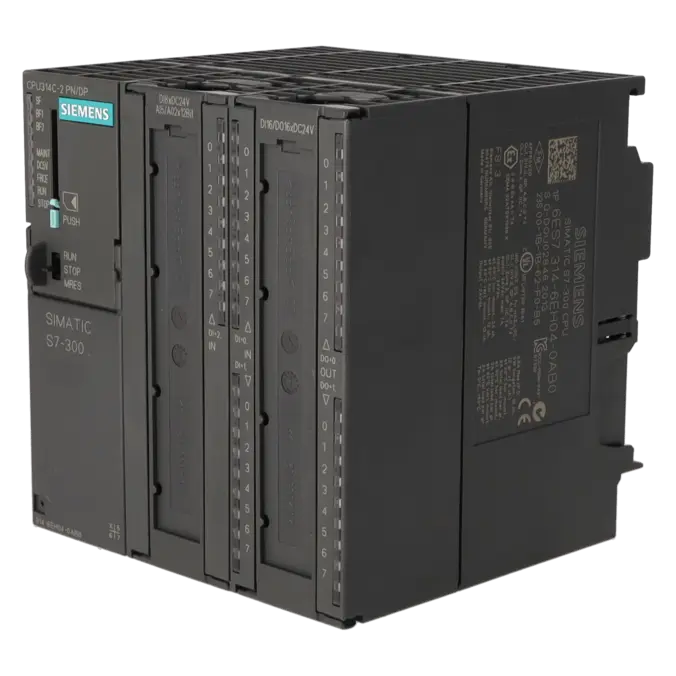

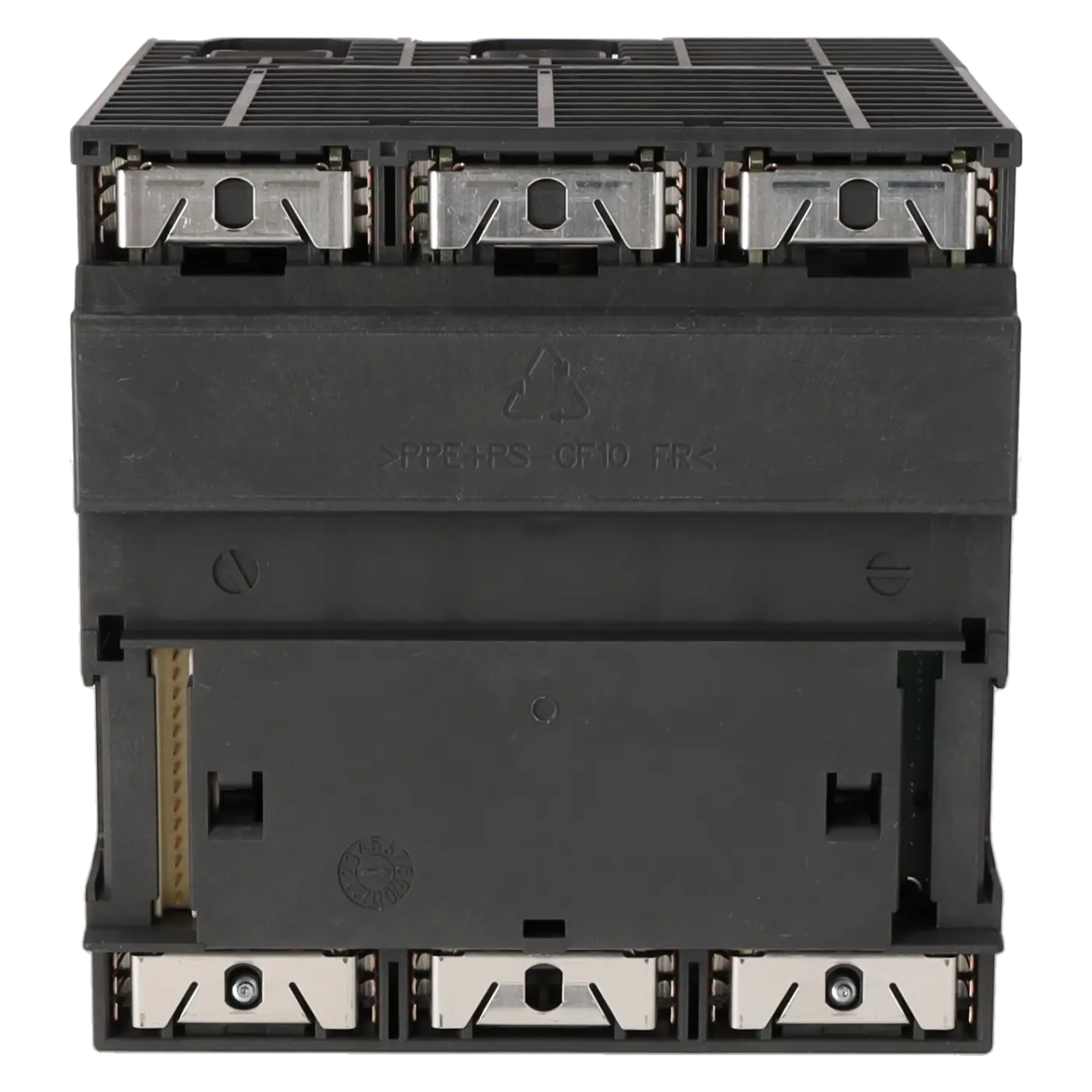

Name: SIEMENS 6ES7314-6EH04-0AB0
Brand: SIEMENS
SKU: K0252210

Lieferinformationen
Exportkennzeichen	AL: N ECCN: EAR99H
Nettogewicht pro ME	0.785
Mengeneinheit (ME)	1 Stück
Verpackungsmenge	1

Zusätzliche Produktinformationen
Produktstatus	EOP: 2025-10-01
EAN	4025515079125
UPC	040892631845
Statistische Warennummer	85371091
Listenkennzeichen (LKZ)	ST73
Fabrikategruppe	4256
Ursprungsland	DE
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie	Seit: 20110913

Klassifizierungen	Version	Klassifizierung
eClass	4	27-24-03-02
eClass	5.1	27-24-22-07
eClass	6.0	27-24-22-07
ETIM	3	/
ETIM	4	EC000236
ETIM	5	EC000236

Was ist 6ES7314-6EH04-0AB0 und wo wird es eingesetzt

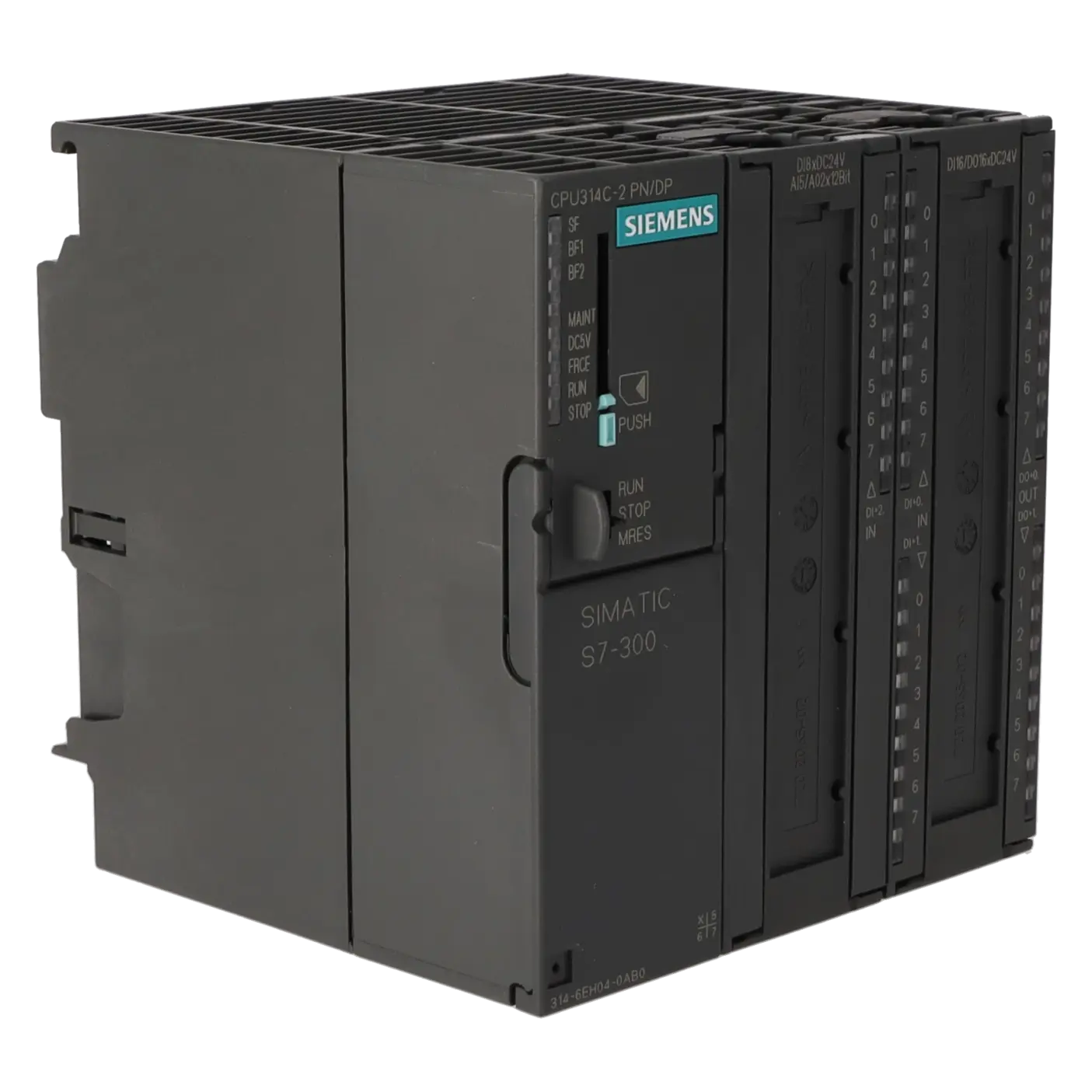

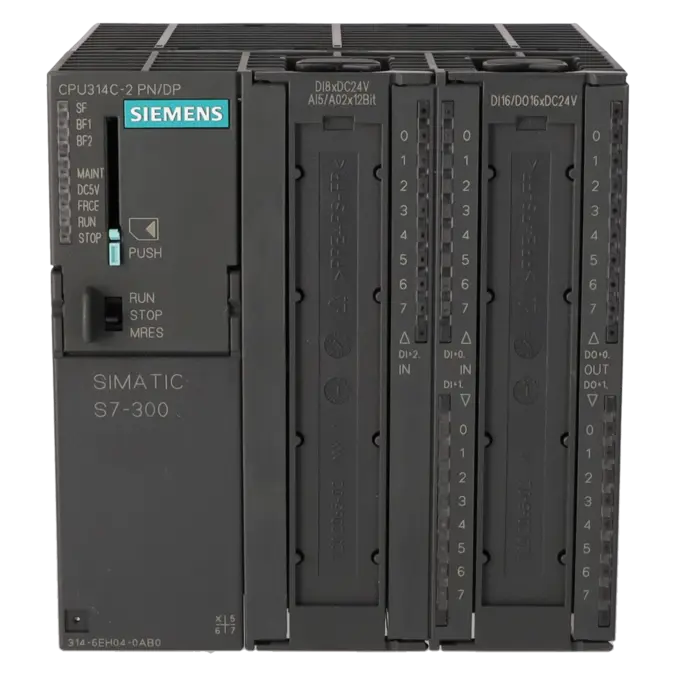

6ES7314-6EH04-0AB0 ist eine SIMATIC S7-300 CPU 314C-2 PN/DP von Siemens. Es handelt sich um eine Kompakt-CPU mit integrierter 24-V-DC-Versorgung, 24 digitalen Eingängen, 16 digitalen Ausgängen, 4 analogen Eingängen, 2 analogen Ausgängen, 1 Pt100-Eingang, 4 schnellen Zählern bis 60 kHz, einer MPI/DP-Schnittstelle und einer PROFINET-Schnittstelle mit 2-Port-Switch. Damit eignet sich die Baugruppe besonders für kompakte Maschinen und Bestandsanlagen, in denen Steuerung, lokale I/O und Netzwerkanbindung in einer einzigen CPU zusammengefasst werden sollen. Typische Einsatzfelder sind Fördertechnik, Verpackungsmaschinen, Sondermaschinenbau, Handhabungstechnik sowie Retrofit-Projekte in bestehenden S7-300-Umgebungen.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die CPU arbeitet mit 24 V DC und toleriert laut Siemens einen Spannungsbereich von 19,2 bis 28,8 V DC. Der Arbeitsspeicher von 192 KByte ist für viele klassische Maschinen- und Anlagenprogramme ausreichend. Wichtig für die Praxis: Der Ladespeicher liegt auf einer steckbaren Micro Memory Card, die für Betrieb und Programmhaltung erforderlich ist. Die integrierten I/O sparen zusätzlichen Platz im Schaltschrank, während 4 schnelle Zähler für Impulsgeber, Takt- oder Positioniersignale interessant sind. Auf der Kommunikationsseite bietet die CPU PROFINET mit integriertem 2-Port-Switch, Webserver, bis zu 5 HTTP-Clients, NTP-Zeitsynchronisation und Unterstützung für den Austausch von Geräten ohne Wechselmedium. Für Projektierung nennt Siemens STEP 7 ab V5.5 mit HSP 191.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES7314-6EH04-0AB0 ist der Life-Cycle klar in Richtung Bestandsversorgung verschoben. Siemens führt das Produkt als Ersatzteil und weist im SiePortal den Lebenszyklusstatus als Produkt-Streichung aus. Auf der EICHLER-Artikelseite ist zusätzlich „Produktstatus EOP: 2025-10-01“ angegeben. Parallel dazu hat Siemens für die Systemfamilie SIMATIC S7-300 / ET 200M den Meilenstein PM410 (Typabkündigung) auf den 1. Oktober 2025 gelegt. Ein explizit benannter 1:1-Nachfolger für diese konkrete Kompakt-CPU ist in den aufgefundenen Siemens-Produktinformationen nicht eindeutig ausgewiesen. Für Modernisierung und Migration verweist Siemens jedoch auf den Übergang von S7-300 zu S7-1500; in offiziellen Vergleichskontexten taucht zudem die S7-1200 CPU 1217C als funktional verwandte Migrationsoption auf.

Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind

Für Betreiber von Bestandsanlagen ist Reparatur oft der schnellste Weg, wenn das vorhandene Projekt, die Verdrahtung und die Ersatzteilstruktur erhalten bleiben sollen. EICHLER bietet für diese CPU Reparatur mit 2 bis 5 Tagen, technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie an. Wenn der Stillstand sofort beendet werden muss, ist Austausch meist die risikoärmere Lösung; auf der Seite sind dafür 1 bis 3 Tage angegeben. Ergänzend sind gebrauchte und neue Baugruppen verfügbar, ebenso ein optionales Prüfprotokoll. Für Einkauf und Produktion ist diese Kombination wichtig, weil sie Ausfallzeiten reduziert, die Entscheidung zwischen Reparatur, Austausch und Neubeschaffung offenhält und auch nach Eintritt der Obsoleszenz eine belastbare Versorgungssicherheit ermöglicht.

Attribut	Wert
Allgemeine Informationen
Produkttyp-Bezeichnung	CPU 314C-2 PN/DP
HW-Funktionsstand	1
Firmware-Version	V3.3
Produktfunktion
● taktsynchroner Betrieb	Ja; nur bei PROFINET
Engineering mit
● Programmierpaket	ab STEP 7 V5.5 mit HSP 191
Versorgungsspannung
Nennwert (DC)	24 V
zulässiger Bereich, untere Grenze (DC)	19,2 V
zulässiger Bereich, obere Grenze (DC)	28,8 V
externe Absicherung für Versorgungsleitungen (Empfehlung)	LS-Schalter, Typ C, min. 2 A; LS-Schalter, Typ B, min. 4 A
Netz- und Spannungsausfallüberbrückung
● Netz-/Spannungsausfallüberbrückungszeit	5 ms
● Wiederholrate, min.	1 s
Lastspannung L+
Digitaleingänge
— Nennwert (DC)	24 V
— Verpolschutz	Ja
Digitalausgänge
— Nennwert (DC)	24 V
— Verpolschutz	Nein
Eingangsstrom
Stromaufnahme (Nennwert)	850 mA
Stromaufnahme (im Leerlauf), typ.	190 mA
Einschaltstrom, typ.	5 A
I²t	0,7 A²·s
Digitaleingänge
● aus Lastspannung L+ (ohne Last), max.	80 mA
Digitalausgänge
● aus Lastspannung L+, max.	50 mA
Verlustleistung
Verlustleistung, typ.	14 W
Speicher
Arbeitsspeicher
● integriert	192 kbyte
● erweiterbar	Nein
Ladespeicher
● steckbar (MMC)	Ja
● steckbar (MMC), max.	8 Mbyte
● Datenhaltung auf MMC (nach letzter Programmierung), min.	10 a
Pufferung
● vorhanden	Ja; durch MMC gewährleistet (wartungsfrei)
● ohne Batterie	Ja; Programm und Daten
CPU-Bearbeitungszeiten
für Bitoperationen, typ.	0,06 µs
für Wortoperationen, typ.	0,12 µs
für Festpunktarithmetik, typ.	0,16 µs
für Gleitpunktarithmetik, typ.	0,59 µs
CPU-Bausteine
Anzahl Bausteine (gesamt)	1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein.
DB
● Anzahl, max.	1 024; Nummernband: 1 bis 16000
● Größe, max.	64 kbyte
FB
● Anzahl, max.	1 024; Nummernband: 0 bis 7999
● Größe, max.	64 kbyte
FC
● Anzahl, max.	1 024; Nummernband: 0 bis 7999
● Größe, max.	64 kbyte
OB
● Anzahl, max.	siehe Operationsliste
● Größe, max.	64 kbyte
● Anzahl Freie-Zyklus-OBs	1; OB 1
● Anzahl Uhrzeitalarm-OBs	1; OB 10
● Anzahl Verzögerungsalarm-OBs	2; OB 20, 21
● Anzahl Weckalarm-OBs	4; OB 32, 33, 34, 35
● Anzahl Prozessalarm-OBs	1; OB 40
● Anzahl DPV1-Alarm-OBs	3; OB 55, 56, 57
● Anzahl Taktsynchronität-OBs	1; OB 61; nur für PROFINET
● Anzahl Anlauf-OBs	1; OB 100
● Anzahl Asynchron-Fehler-OBs	6; OB 80, 82, 83, 85, 86, 87 (OB83 nur für PROFINET IO)
● Anzahl Synchron-Fehler-OBs	2; OB 121, 122
Schachtelungstiefe
● je Prioritätsklasse	16
● zusätzliche innerhalb eines Fehler-OBs	4
Zähler, Zeiten und deren Remanenz
S7-Zähler
● Anzahl	256
Remanenz
— einstellbar	Ja
— voreingestellt	Z 0 bis Z 7
Zählbereich
— einstellbar	Ja
— untere Grenze	0
— obere Grenze	999
IEC-Counter
● vorhanden	Ja
● Art	SFB
● Anzahl	unbegrenzt (begrenzt nur durch den Arbeitsspeicher)
S7-Zeiten
● Anzahl	256
Remanenz
— einstellbar	Ja
— voreingestellt	keine Remanenz
Zeitbereich
— untere Grenze	10 ms
— obere Grenze	9 990 s
IEC-Timer
● vorhanden	Ja
● Art	SFB
● Anzahl	unbegrenzt (begrenzt nur durch den Arbeitsspeicher)
Datenbereiche und deren Remanenz
remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max.	64 kbyte
Merker
● Größe, max.	256 byte
● Remanenz vorhanden	Ja; MB 0 bis MB 255
● Remanenz voreingestellt	MB 0 bis MB 15
● Anzahl Taktmerker	8; 1 Merkerbyte
Datenbausteine
● Remanenz einstellbar	Ja; über Non Retain Eigenschaft am DB
● Remanenz voreingestellt	Ja
Lokaldaten
● je Prioritätsklasse, max.	32 kbyte; max. 2048 byte pro Baustein
Adressbereich
Peripherieadressbereich
● Eingänge	2 048 byte
● Ausgänge	2 048 byte
davon dezentral
— Eingänge	2 003 byte
— Ausgänge	2 010 byte
Prozessabbild
● Eingänge	2 048 byte
● Ausgänge	2 048 byte
● Eingänge, einstellbar	2 048 byte
● Ausgänge, einstellbar	2 048 byte
● Eingänge, voreingestellt	256 byte
● Ausgänge, voreingestellt	256 byte
Teilprozessabbilder
● Anzahl Teilprozessabbilder, max.	1; bei PROFINET IO ist die Länge der Nutzdaten auf 1600 byte beschränkt
Digitale Kanäle
● Eingänge	16 048
— davon zentral	1 016
● Ausgänge	16 096
— davon zentral	1 008
Analoge Kanäle
● Eingänge	1 006
— davon zentral	253
● Ausgänge	1 007
— davon zentral	250
Hardware-Ausbau
Anzahl Erweiterungsgeräte, max.	3
Anzahl DP-Master
● integriert	1
● über CP	4
Anzahl betreibbarer FM und CP (Empfehlung)
● FM	8
● CP, PtP	8
● CP, LAN	10
Baugruppenträger
● Baugruppenträger, max.	4
● Baugruppen je Baugruppenträger, max.	8; im Baugruppenträger 3 max. 7
Uhrzeit
Uhr
● Hardware-Uhr (Echtzeituhr)	Ja
● gepuffert und synchronisierbar	Ja
● Pufferungsdauer	6 wk; bei 40 °C Umgebungstemperatur
● Abweichung pro Tag, max.	10 s; typ.: 2 s
● Verhalten der Uhr nach NETZ-EIN	Uhr läuft nach NETZ-AUS weiter
● Verhalten der Uhr nach Ablauf der Pufferdauer	die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte
Betriebsstundenzähler
● Anzahl	1
● Nummer/Nummernband	0
● Wertebereich	0 bis 2^31 Stunden (bei Verwendung des SFC 101)
● Granularität	1 h
● remanent	Ja; muss bei jedem Neustart neu gestartet werden
Uhrzeitsynchronisation
● unterstützt	Ja
● auf MPI, Master	Ja
● auf MPI, Device	Ja
● auf DP, Master	Ja; bei DP-Slave nur Uhrzeit-Slave
● auf DP, Device	Ja
● im AS, Master	Ja
● im AS, Device	Ja
● am Ethernet über NTP	Ja; als Client
Digitaleingaben
Anzahl der Eingänge	24
● davon für technologische Funktionen nutzbare Eingänge	16
integrierte Kanäle (DI)	24
Eingangskennlinie nach IEC 61131, Typ 1	Ja
Anzahl gleichzeitig ansteuerbarer Eingänge
waagerechte Einbaulage
— bis 40 °C, max.	24
— bis 60 °C, max.	12
senkrechte Einbaulage
— bis 40 °C, max.	12
Eingangsspannung
● Nennwert (DC)	24 V
● für Signal "0"	-3 ... +5 V
● für Signal "1"	+15 ... +30 V
Eingangsstrom
● für Signal "1", typ.	8 mA
Eingangsverzögerung (bei Nennwert der Eingangsspannung)
für Standardeingänge
— parametrierbar	Ja; 0,1 / 0,3 / 3 / 15 ms (Sie können die Eingangsverzögerung der Standardeingänge während der Programmlaufzeit umprojektieren. Beachten Sie, dass Ihre neu eingestellte Filterzeit dann unter Umständen erst nach einmaligem Ablauf der bisherigen Filterzeit wirksam wird.)
— Nennwert	3 ms
für Technologische Funktionen
— bei "0" nach "1", max.	8 µs; Minimale Impulsbreite/minimale Impulspause bei maximaler Zählfrequenz
Leitungslänge
● geschirmt, max.	1 000 m; 50 m für technologische Funktionen
● ungeschirmt, max.	600 m; für technologische Funktionen: Nein
für Technologische Funktionen
— geschirmt, max.	50 m; bei maximaler Zählfrequenz
— ungeschirmt, max.	nicht erlaubt
Digitalausgaben
Anzahl der Ausgänge	16
● davon schnelle Ausgänge	4; Achtung: Sie dürfen die schnellen Ausgänge Ihrer CPU nicht parallel schalten
integrierte Kanäle (DO)	16
Kurzschluss-Schutz	Ja; elektronisch taktend
● Ansprechschwelle, typ.	1 A
Begrenzung der induktiven Abschaltspannung auf	L+ (-48 V)
Ansteuern eines Digitaleingangs	Ja
Schaltvermögen der Ausgänge
● bei Lampenlast, max.	5 W
Lastwiderstandsbereich
● untere Grenze	48 Ω
● obere Grenze	4 kΩ
Ausgangsspannung
● für Signal "1", min.	L+ (-0,8 V)
Ausgangsstrom
● für Signal "1" Nennwert	500 mA
● für Signal "1" zulässiger Bereich, min.	5 mA
● für Signal "1" zulässiger Bereich, max.	0,6 A
● für Signal "1" Mindestlaststrom	5 mA
● für Signal "0" Reststrom, max.	0,5 mA
Parallelschalten von zwei Ausgängen
● zur Leistungserhöhung	Nein
● zur redundanten Ansteuerung einer Last	Ja
Schaltfrequenz
● bei ohmscher Last, max.	100 Hz
● bei induktiver Last, max.	0,5 Hz
● bei Lampenlast, max.	100 Hz
● der Impulsausgänge, bei ohmscher Last, max.	2,5 kHz
Summenstrom der Ausgänge (je Gruppe)
waagerechte Einbaulage
— bis 40 °C, max.	3 A
— bis 60 °C, max.	2 A
senkrechte Einbaulage
— bis 40 °C, max.	2 A
Leitungslänge
● geschirmt, max.	1 000 m
● ungeschirmt, max.	600 m
Analogeingaben
Anzahl Analogeingänge	5
● bei Spannungs-/Strommessung	4
● bei Widerstands-/Widerstandthermometermessung	1
integrierte Kanäle (AI)	5; 4x Strom/Spannung, 1x Widerstand
zulässige Eingangsspannung für Stromeingang (Zerstörgrenze), max.	5 V; dauerhaft
zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max.	30 V; dauerhaft
zulässiger Eingangsstrom für Spannungseingang (Zerstörgrenze), max.	0,5 mA; dauerhaft
zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max.	50 mA; dauerhaft
elektrische Eingangsfrequenz, max.	400 Hz
Leerlaufspannung für Widerstandsgeber, typ.	3,3 V
Konstantmessstrom für Widerstandsgeber, typ.	1,25 mA
technische Einheit für Temperaturmessung einstellbar	Ja; Grad Celsius / Grad Fahrenheit / Kelvin
Eingangsbereiche
● Spannung	Ja; ±10 V / 100 kΩ; 0 V bis 10 V / 100 kΩ
● Strom	Ja; ±20 mA / 100 Ω; 0 mA bis 20 mA / 100 Ω; 4 mA bis 20 mA / 100 Ω
● Widerstandsthermometer	Ja; Pt 100 / 10 MΩ
● Widerstand	Ja; 0 Ω bis 600 Ω / 10 MΩ
Eingangsbereiche (Nennwerte), Spannungen
● 0 bis +10 V	Ja
— Eingangswiderstand (0 bis 10 V)	100 kΩ
Eingangsbereiche (Nennwerte), Ströme
● 0 bis 20 mA	Ja
— Eingangswiderstand (0 bis 20 mA)	100 Ω
● -20 mA bis +20 mA	Ja
— Eingangswiderstand (-20 mA bis +20 mA)	100 Ω
● 4 mA bis 20 mA	Ja
— Eingangswiderstand (4 mA bis 20 mA)	100 Ω
Eingangsbereiche (Nennwerte), Widerstandsthermometer
● Pt 100	Ja
— Eingangswiderstand (Pt 100)	10 MΩ
Eingangsbereiche (Nennwerte), Widerstände
● 0 bis 600 Ohm	Ja
— Eingangswiderstand (0 bis 600 Ohm)	10 MΩ
Thermoelement (TC)
Temperaturkompensation
— parametrierbar	Nein
Kennlinienlinearisierung
● parametrierbar	Ja; softwaremäßig
— für Widerstandsthermometer	Pt 100
Leitungslänge
● geschirmt, max.	100 m
Analogausgaben
integrierte Kanäle (AO)	2
Spannungsausgang, Kurzschluss-Schutz	Ja
Spannungsausgang, Kurzschlussstrom, max.	55 mA
Stromausgang, Leerlaufspannung, max.	14 V
Ausgangsbereiche, Spannung
● 0 bis 10 V	Ja
● -10 V bis +10 V	Ja
Ausgangsbereiche, Strom
● 0 bis 20 mA	Ja
● -20 mA bis +20 mA	Ja
● 4 mA bis 20 mA	Ja
Anschluss der Aktoren
● für Spannungsausgang Zweileiter-Anschluss	Ja; ohne Kompensation der Leitungswiderstände
● für Spannungsausgang Vierleiter-Anschluss	Nein
● für Stromausgang Zweileiter-Anschluss	Ja
Bürdenwiderstand (im Nennbereich des Ausgangs)
● bei Spannungsausgängen, min.	1 kΩ
● bei Spannungsausgängen, kapazitive Last, max.	0,1 µF
● bei Stromausgängen, max.	300 Ω
● bei Stromausgängen, induktive Last, max.	0,1 mH
Zerstörgrenze gegen von außen angelegte Spannungen und Ströme
● Spannungen an den Ausgängen gegen MANA	16 V; dauerhaft
● Strom, max.	50 mA; dauerhaft
Leitungslänge
● geschirmt, max.	200 m
Analogwertbildung für die Eingänge
Messprinzip	Momentanwertverschlüsselung (sukzessive Approximation)
Integrations- und Wandlungszeit/Auflösung pro Kanal
● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max.	12 bit
● Integrationszeit parametrierbar	Ja; 16,6 / 20 ms
● Störspannungsunterdrückung für Störfrequenz f1 in Hz	50 / 60 Hz
● Zeitkonstante des Eingangsfilters	0,38 ms
● Grundausführungszeit der Baugruppe (alle Kanäle freigegeben)	1 ms
Analogwertbildung für die Ausgänge
Integrations- und Wandlungszeit/Auflösung pro Kanal
● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max.	12 bit
● Wandlungszeit (pro Kanal)	1 ms
Einschwingzeit
● für ohmsche Last	0,6 ms
● für kapazitive Last	1 ms
● für induktive Last	0,5 ms
Geber
Anschluss der Signalgeber
● für Spannungsmessung	Ja
● für Strommessung als 2-Draht-Messumformer	Ja; mit externer Versorgung
● für Strommessung als 4-Draht-Messumformer	Ja
● für Widerstandsmessung mit Zweileiter-Anschluss	Ja; ohne Kompensation der Leitungswiderstände
● für Widerstandsmessung mit Dreileiter-Anschluss	Nein
● für Widerstandsmessung mit Vierleiter-Anschluss	Nein
Anschließbare Geber
● 2-Draht-Sensor	Ja
— zulässiger Ruhestrom (2-Draht-Sensor), max.	1,5 mA
Fehler/Genauigkeiten
Temperaturfehler (bezogen auf Eingangsbereich), (+/-)	0,006 %/K
Übersprechen zwischen den Eingängen, min.	60 dB
Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-)	0,06 %
Ausgangswelligkeit (bezogen auf Ausgangsbereich, Bandbreite 0 bis 50 kHz), (+/-)	0,1 %
Linearitätsfehler (bezogen auf Ausgangsbereich), (+/-)	0,15 %
Temperaturfehler (bezogen auf Ausgangsbereich), (+/-)	0,01 %/K
Übersprechen zwischen den Ausgängen, min.	60 dB
Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Ausgangsbereich), (+/-)	0,06 %
Gebrauchsfehlergrenze im gesamten Temperaturbereich
● Spannung, bezogen auf Eingangsbereich, (+/-)	1 %
● Strom, bezogen auf Eingangsbereich, (+/-)	1 %
● Widerstand, bezogen auf Eingangsbereich, (+/-)	1 %
● Spannung, bezogen auf Ausgangsbereich, (+/-)	1 %
● Strom, bezogen auf Ausgangsbereich, (+/-)	1 %
Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C)
● Spannung, bezogen auf Eingangsbereich, (+/-)	0,8 %; Linearitätsfehler ±0,06 %
● Strom, bezogen auf Eingangsbereich, (+/-)	0,8 %; Linearitätsfehler ±0,06 %
● Widerstand, bezogen auf Eingangsbereich, (+/-)	0,8 %; Linearitätsfehler ±0,2 %
● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-)	0,8 %
● Spannung, bezogen auf Ausgangsbereich, (+/-)	0,8 %
● Strom, bezogen auf Ausgangsbereich, (+/-)	0,8 %
Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz
● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min.	30 dB
● Gleichtaktstörung, min.	40 dB
Schnittstellen
Anzahl Schnittstellen PROFINET	1; 2 Ports (Switch) RJ45
Anzahl Schnittstellen RS 485	1; kombinierte MPI / PROFIBUS DP
Anzahl Schnittstellen RS 422	0
1. Schnittstelle
Schnittstellentyp	integrierte RS 485 - Schnittstelle
potenzialgetrennt	Ja
Schnittstellenphysik
● RS 485	Ja
● Ausgangsstrom der Schnittstelle, max.	200 mA
Protokolle
● MPI	Ja
● PROFIBUS DP-Master	Ja
● PROFIBUS DP-Device	Ja
● Punkt-zu-Punkt-Kopplung	Nein
MPI
● Übertragungsgeschwindigkeit, max.	12 Mbit/s
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja
— Globaldatenkommunikation	Ja
— S7-Basis-Kommunikation	Ja
— S7-Kommunikation	Ja
— S7-Kommunikation, als Client	Nein; aber über CP und ladbare FB
— S7-Kommunikation, als Server	Ja
PROFIBUS DP-Master
● Übertragungsgeschwindigkeit, max.	12 Mbit/s
● Anzahl DP-Devices, max.	124
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja
— Globaldatenkommunikation	Nein
— S7-Basis-Kommunikation	Ja; nur I-Bausteine
— S7-Kommunikation	Ja
— S7-Kommunikation, als Client	Nein
— S7-Kommunikation, als Server	Ja
— Äquidistanz	Ja
— Taktsynchronität	Nein
— SYNC/FREEZE	Ja
— Aktivieren/Deaktivieren von DP-Devices	Ja
— Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max.	8
— Direkter Datenaustausch (Querverkehr)	Ja; als Teilnehmer
— DPV1	Ja
Adressbereich
— Eingänge, max.	2 kbyte
— Ausgänge, max.	2 kbyte
Nutzdaten pro DP-Device
— Eingänge, max.	244 byte
— Ausgänge, max.	244 byte
PROFIBUS DP-Device
● Übertragungsgeschwindigkeit, max.	12 Mbit/s
● automatische Baudratensuche	Ja; nur bei passiver Schnittstelle
● Adressbereich, max.	32
● Nutzdaten je Adressbereich, max.	32 byte
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja; nur bei aktiver Schnittstelle
— Globaldatenkommunikation	Nein
— S7-Basis-Kommunikation	Nein
— S7-Kommunikation	Ja
— S7-Kommunikation, als Client	Nein
— S7-Kommunikation, als Server	Ja; nur einseitig projektierte Verbindung
— Direkter Datenaustausch (Querverkehr)	Ja
— DPV1	Nein
Übergabespeicher
— Eingänge	244 byte
— Ausgänge	244 byte
2. Schnittstelle
Schnittstellentyp	PROFINET
potenzialgetrennt	Ja
automatische Ermittlung der Übertragungsgeschwindigkeit	Ja; 10/100 Mbit/s
Autonegotiation	Ja
Autocrossing	Ja
Änderung der IP-Adresse zur Laufzeit, unterstützt	Ja
Schnittstellenphysik
● RJ 45 (Ethernet)	Ja
● Anzahl der Ports	2
● integrierter Switch	Ja
Protokolle
● MPI	Nein
● PROFINET IO-Controller	Ja; auch gleichzeitig mit IO-Device Funktionalität
● PROFINET IO-Device	Ja; Auch gleichzeitig mit IO-Controller Funktionalität
● PROFINET CBA	Ja
● PROFIBUS DP-Master	Nein
● PROFIBUS DP-Device	Nein
● Offene IE-Kommunikation	Ja; über TCP/IP, ISO on TCP, UDP
● Webserver	Ja
● Medienredundanz	Ja
PROFINET IO-Controller
● Übertragungsgeschwindigkeit, max.	100 Mbit/s
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja
— S7-Kommunikation	Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 10, max. Anzahl der Instanzen: 32
— Taktsynchronität	Ja; OB 61
— IRT	Ja
— Shared Device	Ja
— Priorisierter Hochlauf	Ja
— Anzahl IO-Devices mit priorisiertem Hochlauf, max.	32
— Anzahl anschließbarer IO-Device, max.	128
— davon IO-Devices mit IRT, max.	64
— davon in Linie, max.	64
— Anzahl IO-Devices mit IRT und der Option "Hohe Flexibilität"	128
— davon in Linie, max.	61
— Anzahl anschließbarer IO-Device für RT, max.	128
— davon in Linie, max.	128
— Aktivieren/Deaktivieren von IO-Devices	Ja
— Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max.	8
— im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt	Ja
— Anzahl der IO-Devices pro Werkzeug, max.	8
— Gerätetausch ohne Wechselmedium	Ja
— Sendetakte	250 μs, 500 μs,1 ms; 2 ms, 4 ms (nicht bei IRT mit Option "Hohe Flexibilität")
— Aktualisierungszeit	250 µs bis 512 ms (abhängig von der Betriebsart, näheres siehe Gerätehandbuch „S7-300 CPU 31xC und CPU 31x, technische Daten“)
Adressbereich
— Eingänge, max.	2 kbyte
— Ausgänge, max.	2 kbyte
— Nutzdatenkonsistenz, max.	1 024 byte
PROFINET IO-Device
Dienste
— PG/OP-Kommunikation	Ja
— Routing	Ja
— S7-Kommunikation	Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 10, max. Anzahl der Instanzen: 32
— Taktsynchronität	Nein
— IRT	Ja
— PROFIenergy	Ja; mit SFB 73 / 74 vorbereitet für ladbare PROFIenergy Standard-FB für I-Device
— Shared Device	Ja
— Anzahl IO-Controller bei Shared Device, max.	2
Übergabespeicher
— Eingänge, max.	1 440 byte; Pro IO-Controller bei Shared Device
— Ausgänge, max.	1 440 byte; Pro IO-Controller bei Shared Device
Submodule
— Anzahl, max.	64
— Nutzdaten je Submodul, max.	1 024 byte
PROFINET CBA
● azyklische Übertragung	Ja
● zyklische Übertragung	Ja
Offene IE-Kommunikation
● Anzahl Verbindungen, max.	8
● Systemseitig genutzte lokale Portnummern	0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535
● Keep-Alive-Funktion, unterstützt	Ja
Protokolle
PROFIsafe	Nein
Redundanzbetrieb
Medienredundanz
— Umschaltzeit bei Leitungsunterbrechung, typ.	200 ms; PROFINET MRP
— Anzahl Teilnehmer im Ring, max.	50
Offene IE-Kommunikation
● TCP/IP	Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs
— Anzahl Verbindungen, max.	8
— Datenlänge bei Verbindungstyp 01H, max.	1 460 byte
— Datenlänge bei Verbindungstyp 11H, max.	32 768 byte
— mehrere passive Verbindungen pro Port, unterstützt	Ja
● ISO-on-TCP (RFC1006)	Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs
— Anzahl Verbindungen, max.	8
— Datenlänge, max.	32 768 byte
● UDP	Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs
— Anzahl Verbindungen, max.	8
— Datenlänge, max.	1 472 byte
Webserver
● unterstützt	Ja
● anwenderdefinierte Webseiten	Ja
● Anzahl HTTP-Clients	5
Kommunikationsfunktionen
PG/OP-Kommunikation	Ja
Datensatz-Routing	Ja
Globaldatenkommunikation
● unterstützt	Ja
● Anzahl GD-Kreise, max.	8
● Anzahl GD-Pakete, max.	8
● Anzahl GD-Pakete, Sender, max.	8
● Anzahl GD-Pakete, Empfänger, max.	8
● Größe GD-Pakete, max.	22 byte
● Größe GD-Pakete (davon konsistent), max.	22 byte
S7-Basis-Kommunikation
● unterstützt	Ja
● Nutzdaten pro Auftrag, max.	76 byte
● Nutzdaten pro Auftrag (davon konsistent), max.	76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server)
S7-Kommunikation
● unterstützt	Ja
● als Server	Ja
● als Client	Ja; über integrierte PROFINET-Schnittstelle und ladbare FB bzw. über CP und ladbare FB
● Nutzdaten pro Auftrag, max.	siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation)
S5-kompatible Kommunikation
● unterstützt	Ja; über CP und ladbare FC
PROFINET CBA (bei eingestellter Sollkommunikationsbelastung)
● Solleinstellung für die CPU-Kommunikationslast	50 %
● Anzahl remote Verschaltungspartner	32
● Anzahl Funktionen Master/Device	30
● Summe aller Anschlüsse Master/Device	1 000
● Datenlänge aller eingehenden Anschlüsse Master/Device, max.	4 000 byte
● Datenlänge aller ausgehenden Anschlüsse Master/Device, max.	4 000 byte
● Anzahl geräteinterner und PROFIBUS-Verschaltungen	500
● Datenlänge der geräteinternen und PROFIBUS-Verschaltungen, max.	4 000 byte
● Datenlänge pro Anschluss, max.	1 400 byte
Remote Verschaltungen mit azyklischer Übertragung
— Abtastintervall, min.	500 ms
— Anzahl eingehender Verschaltungen	100
— Anzahl ausgehender Verschaltungen	100
— Datenlänge aller eingehenden Verschaltungen, max.	2 000 byte
— Datenlänge aller ausgehenden Verschaltungen, max.	2 000 byte
— Datenlänge pro Anschluss, max.	1 400 byte
Remote Verschaltungen mit zyklischer Übertragung
— Übertragungshäufigkeit: Übertragungsintervall, min.	10 ms
— Anzahl eingehender Verschaltungen	200
— Anzahl ausgehender Verschaltungen	200
— Datenlänge aller eingehenden Verschaltungen, max.	2 000 byte
— Datenlänge aller ausgehenden Verschaltungen, max.	2 000 byte
— Datenlänge pro Anschluss, max.	450 byte
HMI Variablen über PROFINET (azyklisch)
— Anzahl anmeldbarer Stationen für HMI-Variablen (PN OPC/iMap)	3; 2x PN OPC / 1x iMap
— HMI-Variablenaktualisierung	500 ms
— Anzahl HMI-Variablen	200
— Datenlänge aller HMI-Variablen, max.	2 000 byte
PROFIBUS Proxy Funktionalität
— unterstützt	Ja
— Anzahl gekoppelter PROFIBUS-Geräte	16
— Datenlänge pro Anschluss, max.	240 byte; Slave-abhängig
Anzahl Verbindungen
● gesamt	12
● verwendbar für PG-Kommunikation	11
— für PG-Kommunikation reserviert	1
— für PG-Kommunikation einstellbar, min.	1
— für PG-Kommunikation einstellbar, max.	11
● verwendbar für OP-Kommunikation	11
— für OP-Kommunikation reserviert	1
— für OP-Kommunikation einstellbar, min.	1
— für OP-Kommunikation einstellbar, max.	11
● verwendbar für S7-Basis-Kommunikation	8
— für S7-Basis-Kommunikation reserviert	0
— für S7-Basis-Kommunikation einstellbar, min.	0
— für S7-Basis-Kommunikation einstellbar, max.	8
● verwendbar für S7-Kommunikation	10
— für S7-Kommunikation reserviert	0
— für S7-Kommunikation einstellbar, min.	0
— für S7-Kommunikation einstellbar, max.	10
● Anzahl der Instanzen gesamt, max.	32
● verwendbar für Routing	X1 als MPI: max. 10; X1 als DP-Master: max. 24; X1 als DP-Slave (aktiv): max. 14; X2 als PROFINET: max. 24
S7-Meldefunktionen
Anzahl anmeldbarer Stationen für Meldefunktionen, max.	12; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation
Prozessdiagnosemeldungen	Ja
gleichzeitig aktive Alarm_S-Bausteine, max.	300
Test- Inbetriebnahmefunktionen
Status Baustein	Ja; bis zu 2 gleichzeitig
Einzelschritt	Ja
Anzahl Haltepunkte	4
Status/Steuern
● Status/Steuern Variable	Ja
● Variablen	Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler
● Anzahl Variablen, max.	30
— davon Status Variable, max.	30
— davon Steuern Variable, max.	14
Forcen
● Forcen	Ja
● Forcen, Variablen	Eingänge, Ausgänge
● Anzahl Variablen, max.	10
Diagnosepuffer
● vorhanden	Ja
● Anzahl Einträge, max.	500
— einstellbar	Nein
— davon netzausfallsicher	100; nur die letzten 100 Einträge sind remanent
● Anzahl Einträge im RUN auslesbar, max.	499
— einstellbar	Ja; von 10 bis 499
— voreingestellt	10
Servicedaten
● auslesbar	Ja
Alarme/Diagnosen/Statusinformationen
Diagnoseanzeige LED
● Statusanzeige Digitaleingang (grün)	Ja
● Statusanzeige Digitalausgang (grün)	Ja
Integrierte Funktionen
Zähler
● Anzahl Zähler	4; siehe Handbuch "Technologische Funktionen"
● Zählfrequenz, max.	60 kHz
Frequenzmessung	Ja
● Anzahl Frequenzmesser	4; bis max. 60 kHz (siehe Handbuch "Technologische Funktionen")
gesteuertes Positionieren	Ja
integrierte Funktionsbausteine (Regeln)	Ja; PID-Regler (siehe Handbuch "Technologische Funktionen")
PID-Regler	Ja
Anzahl Impulsausgänge	4; Pulsweitenmodulation bis max. 2,5 kHz (siehe Handbuch "Technologische Funktionen")
Grenzfrequenz (Impuls)	2,5 kHz
Potenzialtrennung
Potenzialtrennung Digitaleingaben
● Potenzialtrennung Digitaleingaben	Ja
● zwischen den Kanälen	Nein
● zwischen den Kanälen und Rückwandbus	Ja
Potenzialtrennung Digitalausgaben
● Potenzialtrennung Digitalausgaben	Ja
● zwischen den Kanälen	Ja
● zwischen den Kanälen, in Gruppen zu	8
● zwischen den Kanälen und Rückwandbus	Ja
Potenzialtrennung Analogeingaben
● Potenzialtrennung Analogeingaben	Ja; gemeinsam für Analogperipherie
● zwischen den Kanälen	Nein
● zwischen den Kanälen und Rückwandbus	Ja
Potenzialtrennung Analogausgaben
● Potenzialtrennung Analogausgaben	Ja; gemeinsam für Analogperipherie
● zwischen den Kanälen	Nein
● zwischen den Kanälen und Rückwandbus	Ja
Isolation
Isolation geprüft mit	DC 600 V
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.	0 °C
● max.	60 °C
Projektierung
Projektierungs-Software
● STEP 7	Ja; ab V 5.5
Programmierung
● Operationsvorrat	siehe Operationsliste
● Klammerebenen	8
● Systemfunktionen (SFC)	siehe Operationsliste
● Systemfunktionsbausteine (SFB)	siehe Operationsliste
Programmiersprache
— KOP	Ja
— FUP	Ja
— AWL	Ja
— SCL	Ja
— CFC	Ja
— GRAPH	Ja
— HiGraph®	Ja
Know-how-Schutz
● Anwenderprogrammschutz/Passwortschutz	Ja
● Bausteinverschlüsselung	Ja; mit S7-Block Privacy
Maße
Breite	120 mm
Höhe	125 mm
Tiefe	130 mm
Gewichte
Gewicht, ca.	730 g

Fehlerbeschreibung	Möglicher Lösungsansatz
Warum bleibt die CPU 314C-2 PN/DP nach dem Einschalten in STOP oder startet nicht?	Die CPU benötigt zwingend eine SIMATIC Micro Memory Card. Fehlt die MMC, ist sie leer oder passt der Inhalt nicht zur Baugruppe, startet die CPU oft nicht sauber. Prüfen Sie zusätzlich die 24-V-Versorgung im zulässigen Bereich von 19,2 bis 28,8 V DC. Wenn die Karte in Ordnung ist, führen Sie ein MRES/Urlöschen nach Siemens-Vorgehen aus und laden Sie anschließend Hardwarekonfiguration und Anwenderprogramm neu.
Warum leuchtet oder blinkt die BF-LED an der CPU 314C-2 PN/DP?	Bei dieser CPU steht BF für Busfehler. Kontrollieren Sie zuerst die physische Verbindung zum PROFINET- oder DP-Netz, danach Gerätename, IP-Adresse, Topologie und Projektierung der angeschlossenen Teilnehmer. Nach CPU-Tausch, Urlöschen oder Gerätetausch bleibt BF häufig aktiv, wenn die reale Anlage nicht mit der geladenen Hardwarekonfiguration übereinstimmt. Prüfen Sie deshalb die Konfiguration in STEP 7 und laden Sie die korrekten PN/DP-Daten erneut in die CPU.
Warum leuchtet die SF-LED, obwohl die Anlage teilweise noch läuft?	SF signalisiert bei Siemens einen Hardwarefehler oder Softwarefehler. Typische Ursachen sind Peripheriefehler, falsch parametrierte oder fehlende Baugruppen, Zugriffsfehler auf E/A oder nicht behandelte Diagnoseereignisse. Die CPU stellt dafür unter anderem OB80, OB82, OB83, OB85, OB86, OB87 sowie OB121 und OB122 bereit. Lesen Sie den Diagnosepuffer aus, vergleichen Sie Steckplätze, Parametrierung und reale Verdrahtung und prüfen Sie, ob die notwendigen Fehler-OBs im Projekt vorhanden sind. So lässt sich klären, ob tatsächlich ein Defekt vorliegt oder nur eine Projektierungsabweichung.
Warum wird die CPU 314C-2 PN/DP in STEP 7 nicht korrekt angezeigt oder nicht sauber projektierbar?	Siemens nennt für diese CPU STEP 7 ab V5.5 mit HSP 191 als Engineering-Voraussetzung. Zusätzlich steht für die Baugruppe ein offizielles Firmware-Update bis V3.3.19 bereit. Ist der Hardwarekatalog veraltet oder fehlt das passende HSP, erscheint die CPU unter Umständen nicht korrekt oder lässt sich nicht konsistent laden. Aktualisieren Sie deshalb die STEP-7-Umgebung, gleichen Sie den HSP-Stand mit der CPU ab und prüfen Sie anschließend die Firmwareversion der Baugruppe.

Ist 6ES7314-6EH04-0AB0 noch verfügbar oder bereits abgekündigt?

Die CPU gehört klar in den Obsoleszenz- und Ersatzteilbereich. Siemens kennzeichnet sie als Ersatzteil und weist im SiePortal den Lebenszyklus als Produkt-Streichung aus. Auf der EICHLER-Seite ist zusätzlich EOP zum 1. Oktober 2025 hinterlegt. Gleichzeitig zeigt die Artikeldetailseite, dass Beschaffung weiterhin über Austausch, gebrauchte Baugruppen, Neuware und Reparatur möglich ist. Für den Einkauf heißt das: Nicht mehr auf langfristige Serienverfügbarkeit setzen, sondern Bestände, Austauschoptionen und Servicewege aktiv absichern.

Welche Zubehörteile brauche ich für den Betrieb der CPU?

Für den Betrieb sind zwei 40-polige Frontstecker und eine SIMATIC Micro Memory Card erforderlich. Außerdem braucht die CPU eine 24-V-DC-Versorgung innerhalb des zulässigen Spannungsbereichs von 19,2 bis 28,8 V DC. Siemens empfiehlt für die Absicherung der Versorgungsleitungen einen Leitungsschutzschalter Typ C ab 2 A oder Typ B ab 4 A. Gerade bei Austauschprojekten ist wichtig, dass fehlende MMC oder fehlende Frontstecker nicht erst beim Einbau auffallen, weil sonst selbst vorhandene Ersatzhardware nicht sofort produktiv genutzt werden kann.

Welche Software und welcher Firmware-Stand sind für Projektierung und Service relevant?

Für die Projektierung nennt Siemens STEP 7 ab V5.5 mit HSP 191. Auf den Produktdaten ist die CPU mit Firmware V3.3 geführt; Siemens bietet dazu ein offizielles Firmware-Update bis V3.3.19 an. Für Instandhaltung und Service ist das relevant, weil sich viele Probleme bei Diagnose, Hardwarekatalog und Laden des Projekts aus einem unpassenden Zusammenspiel von STEP-7-Version, HSP-Stand und Firmware ergeben. Wer Ersatzbaugruppen einsetzt, sollte diese drei Punkte immer gemeinsam prüfen, bevor Zeit in Fehlersuche an Feldverdrahtung oder Peripherie investiert wird.

Welche Kommunikations- und Diagnosefunktionen bietet die CPU im Anlagenalltag?

Die CPU verbindet MPI/DP und PROFINET in einer Baugruppe und bringt einen integrierten 2-Port-Switch mit. Siemens nennt außerdem Webserver, anwenderdefinierte Webseiten, bis zu 5 HTTP-Clients, NTP-Zeitsynchronisation als Client sowie Unterstützung für Gerätetausch ohne Wechselmedium. Für den Anlagenbetrieb ist das nützlich, weil Diagnose, Netzwerkanbindung und Teilnehmerersatz ohne zusätzliche Kommunikationsbaugruppe realisiert werden können. Gerade in Retrofit-Projekten vereinfacht das die Einbindung in bestehende Netzstrukturen und reduziert den Hardwareaufwand im Schaltschrank.

Wann ist Reparatur sinnvoller als Austausch oder Neubeschaffung?

Reparatur ist besonders sinnvoll, wenn die Anlage schnell wieder mit der bekannten Originalbaugruppe laufen soll und keine Projektänderung gewünscht ist. Austausch passt besser, wenn die Stillstandszeit minimal bleiben muss und sofort verfügbare Ersatzhardware benötigt wird. Gebraucht oder neu sind für Einkauf und Instandhaltung vor allem dann interessant, wenn ein strategischer Lageraufbau oder eine abgesicherte Ersatzteilhaltung nötig ist. Aus den auf der EICHLER-Seite angebotenen Leistungswegen lässt sich ableiten, dass die Entscheidung nicht nur vom Preis, sondern vor allem von Zeitdruck, Anlagenkritikalität und Risikobewertung abhängt.

Gibt es einen direkten 1:1-Nachfolger für 6ES7314-6EH04-0AB0?

In den aufgefundenen Siemens-Produktinformationen ist kein eindeutig benannter 1:1-Nachfolger für diese konkrete Kompakt-CPU ausgewiesen. Siemens verweist für die S7-300-Welt vielmehr auf Migrationspfade Richtung S7-1500. In offiziellen Vergleichskontexten erscheint außerdem die S7-1200 CPU 1217C neben der 314C-2 PN/DP als funktional verwandte Option. Für die Praxis bedeutet das: Ein Ersatz durch eine modernere CPU ist eher ein Migrationsprojekt als ein steckgleicher Austausch. Vorab geprüft werden müssen deshalb I/O-Struktur, Kommunikationsschnittstellen, Programmumfang, Adressierung und Schaltschrankanpassungen.
