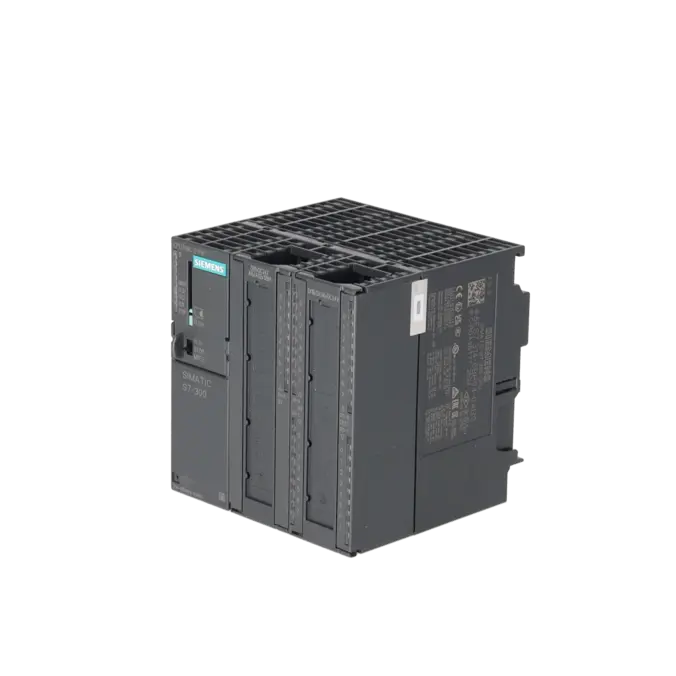

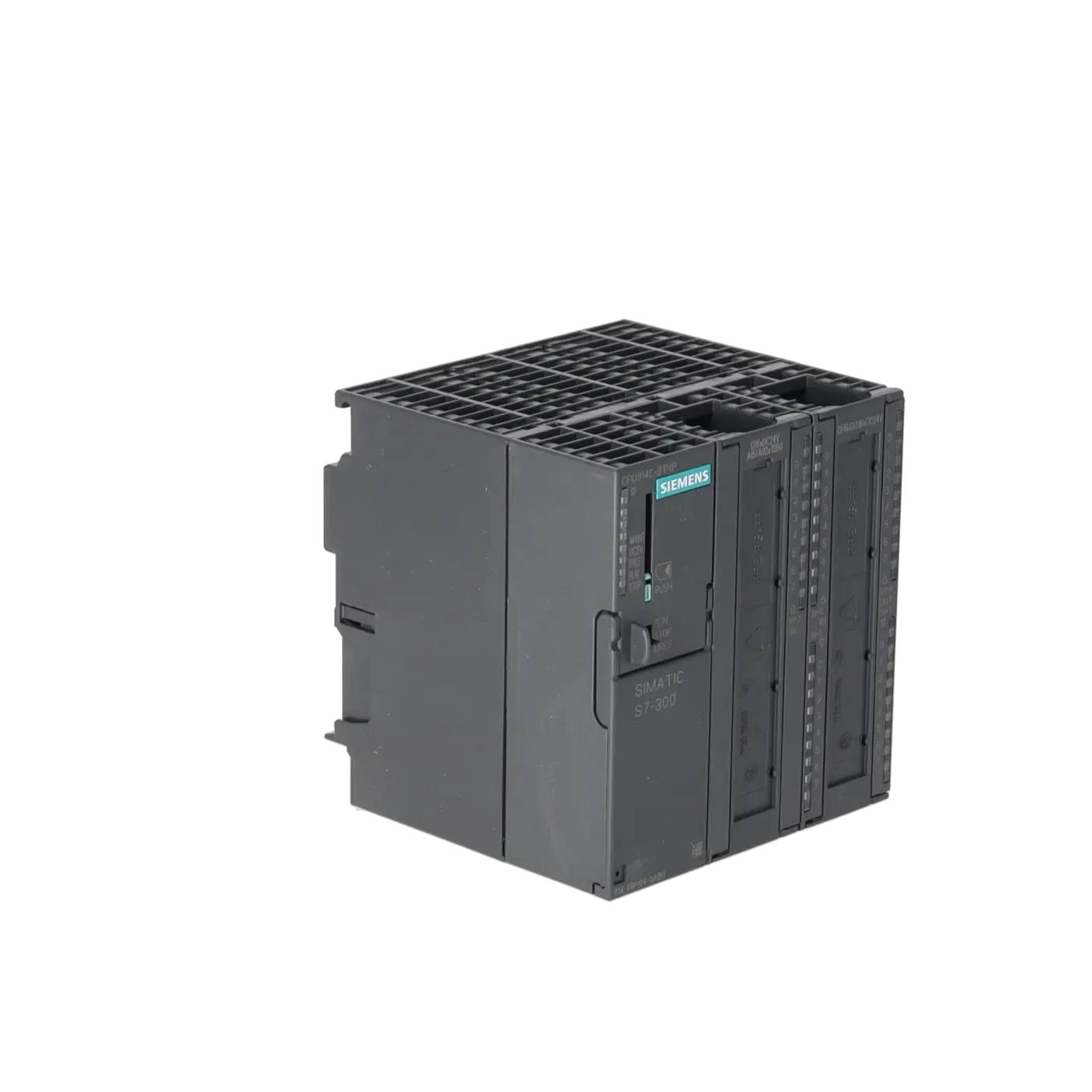

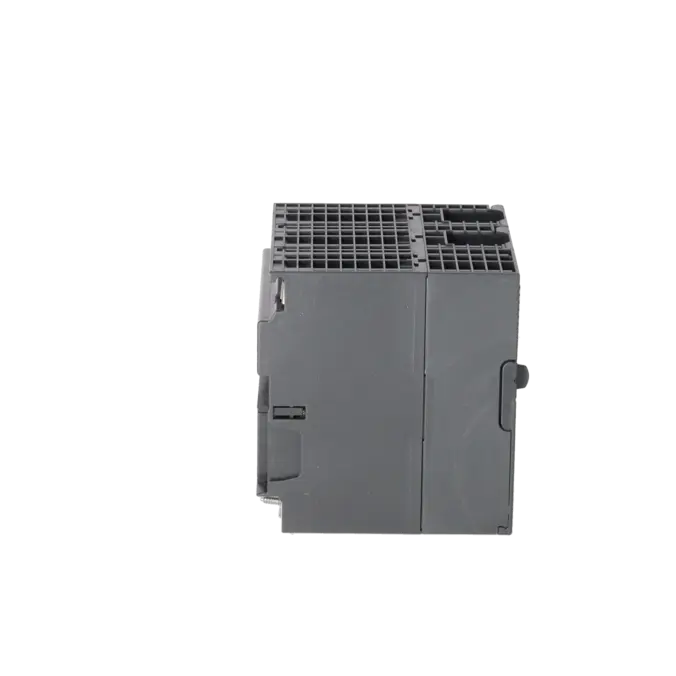

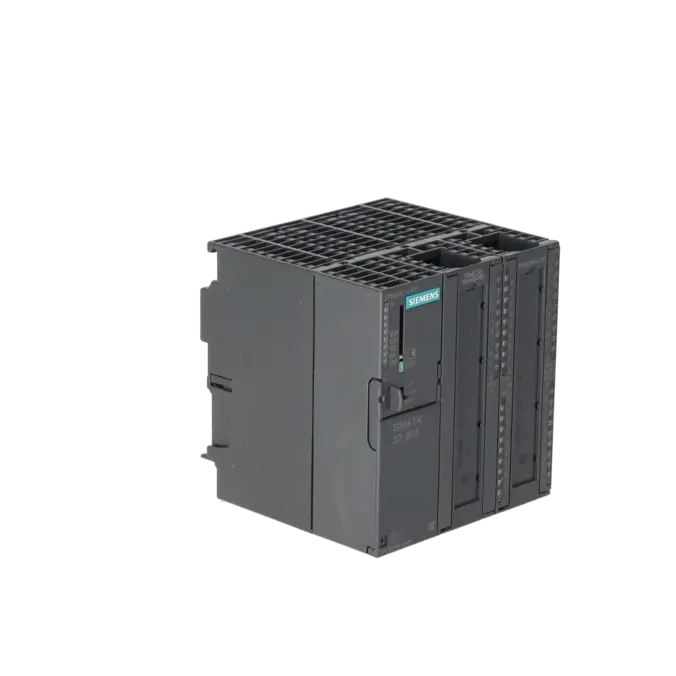

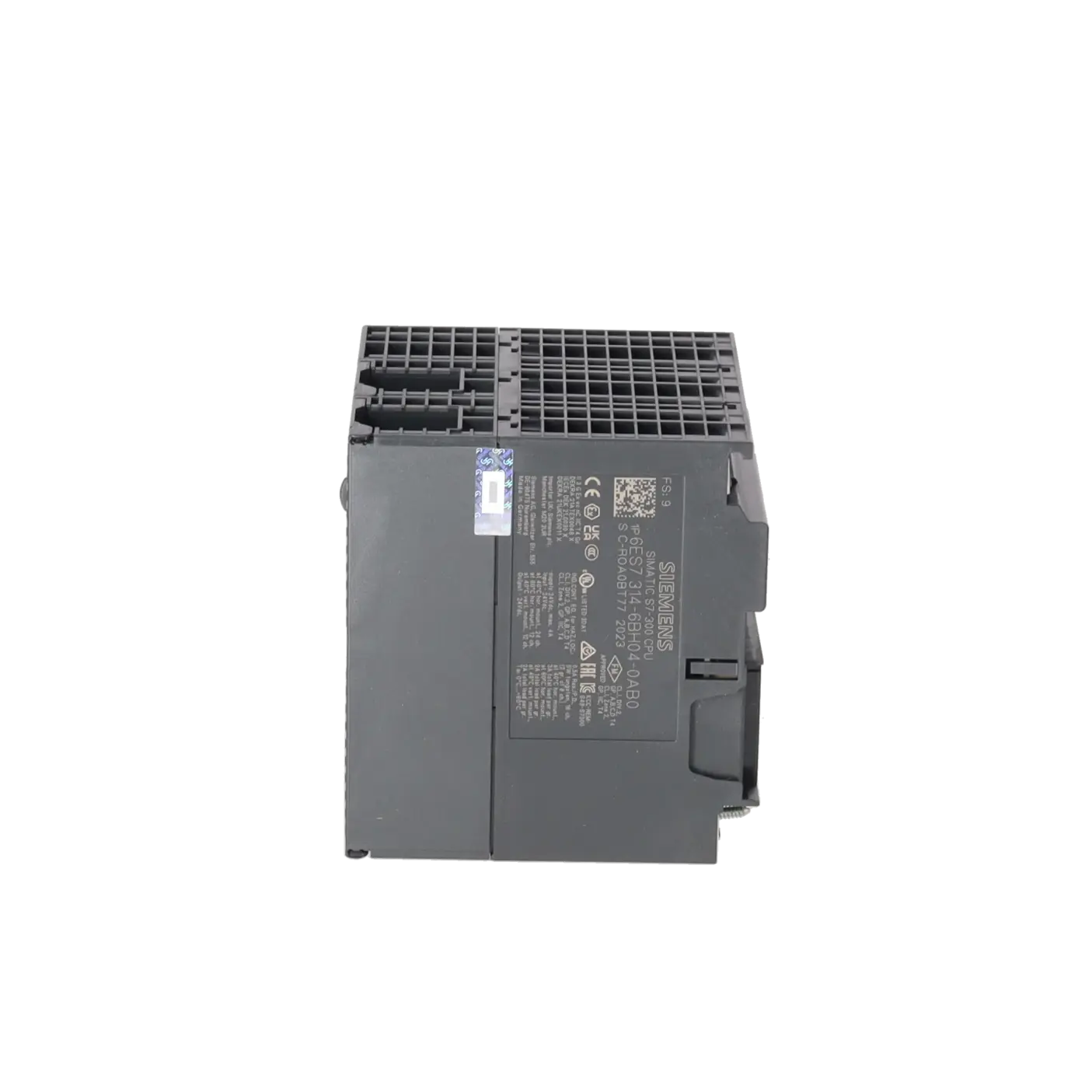

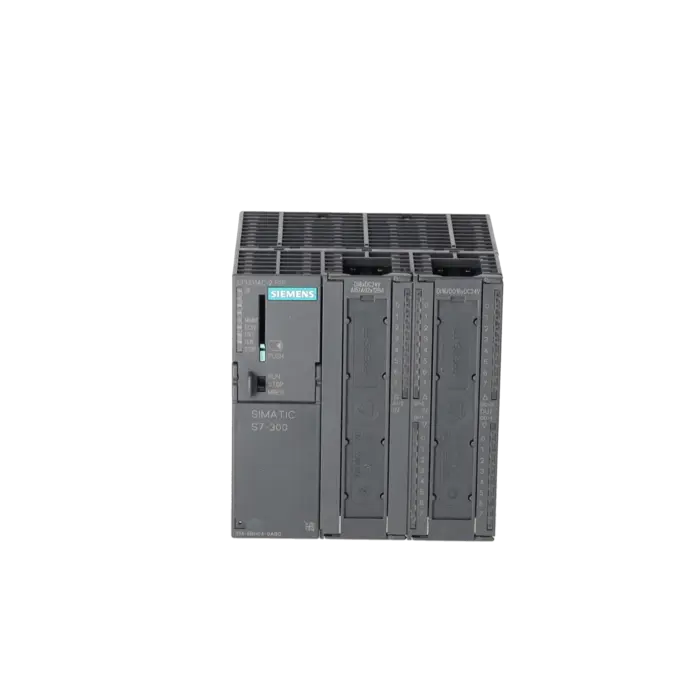

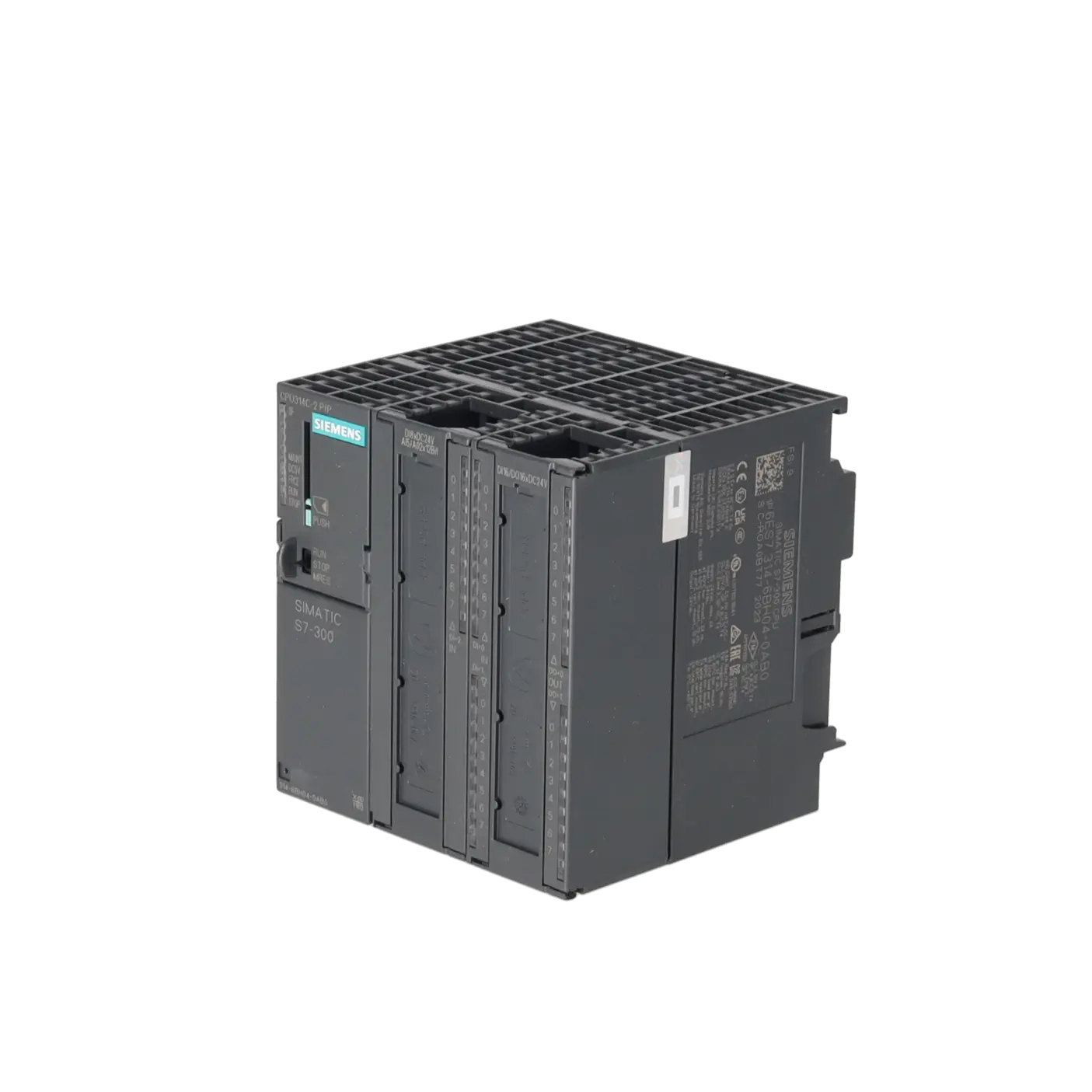

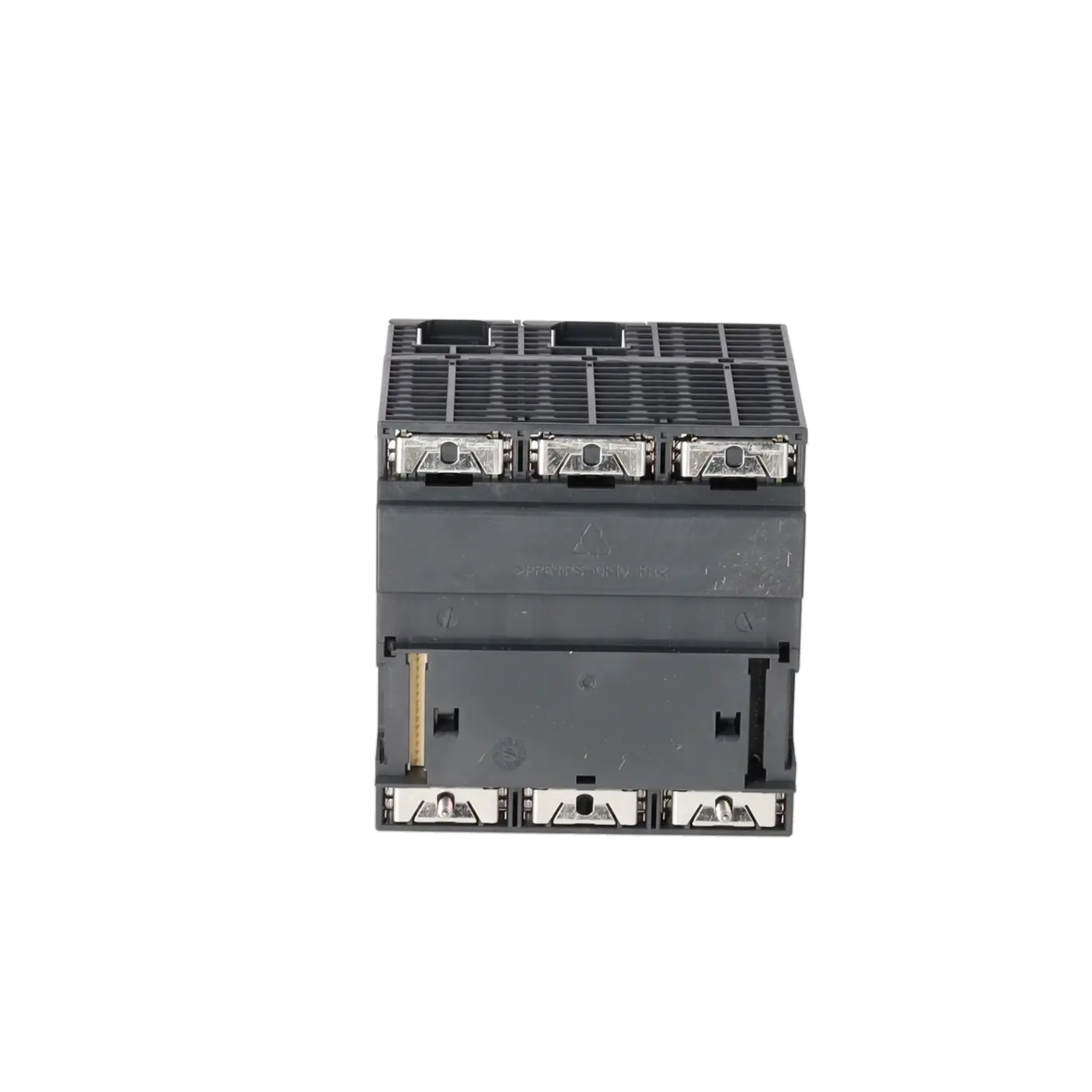

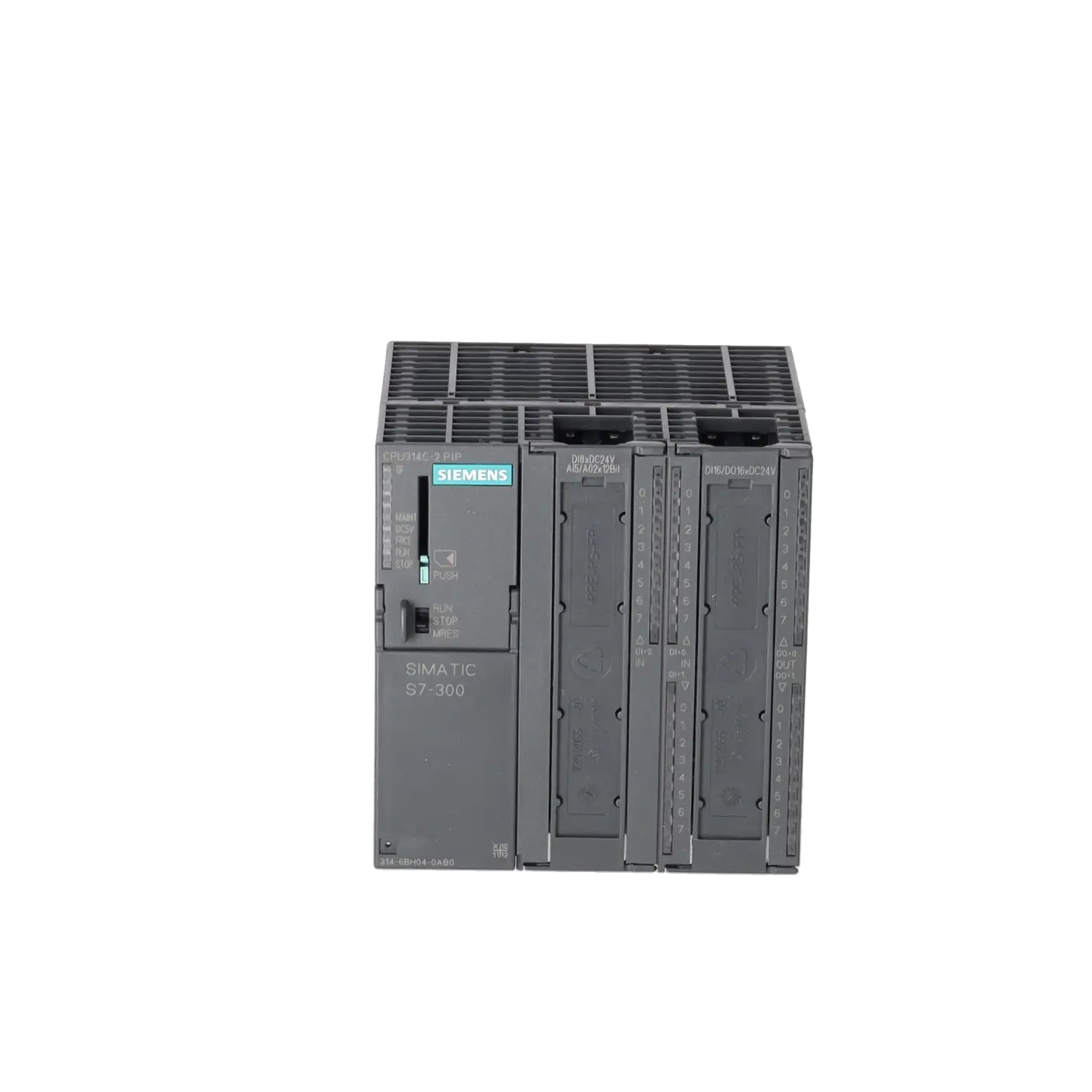

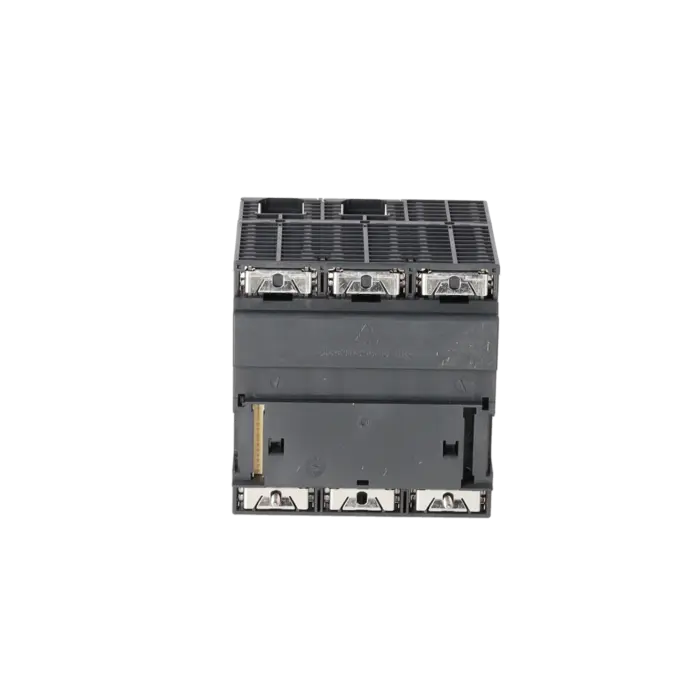

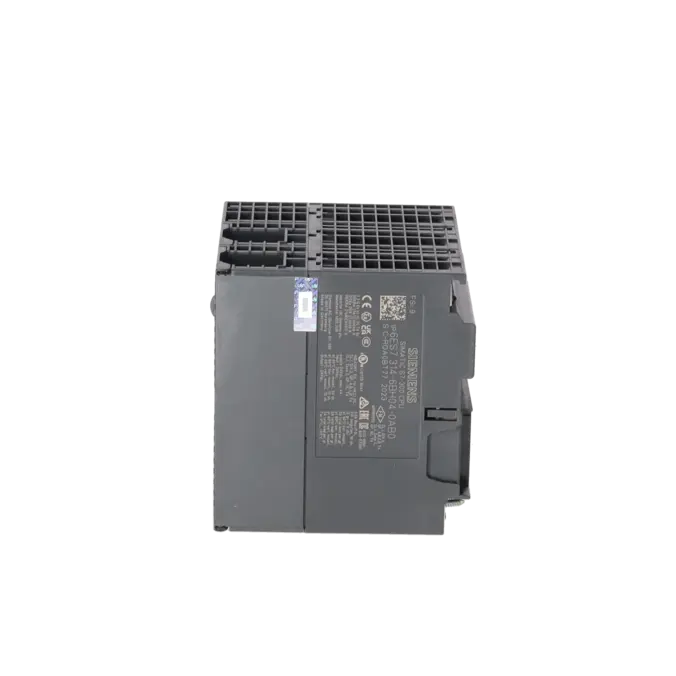

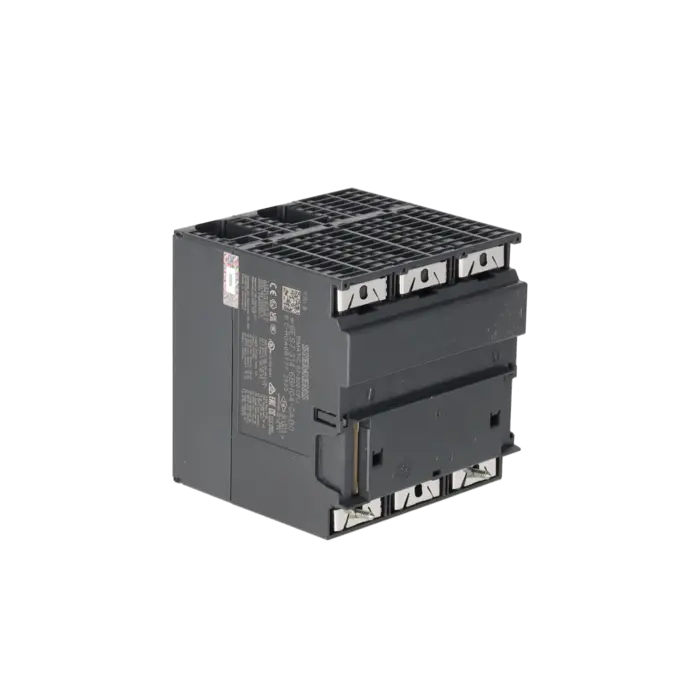

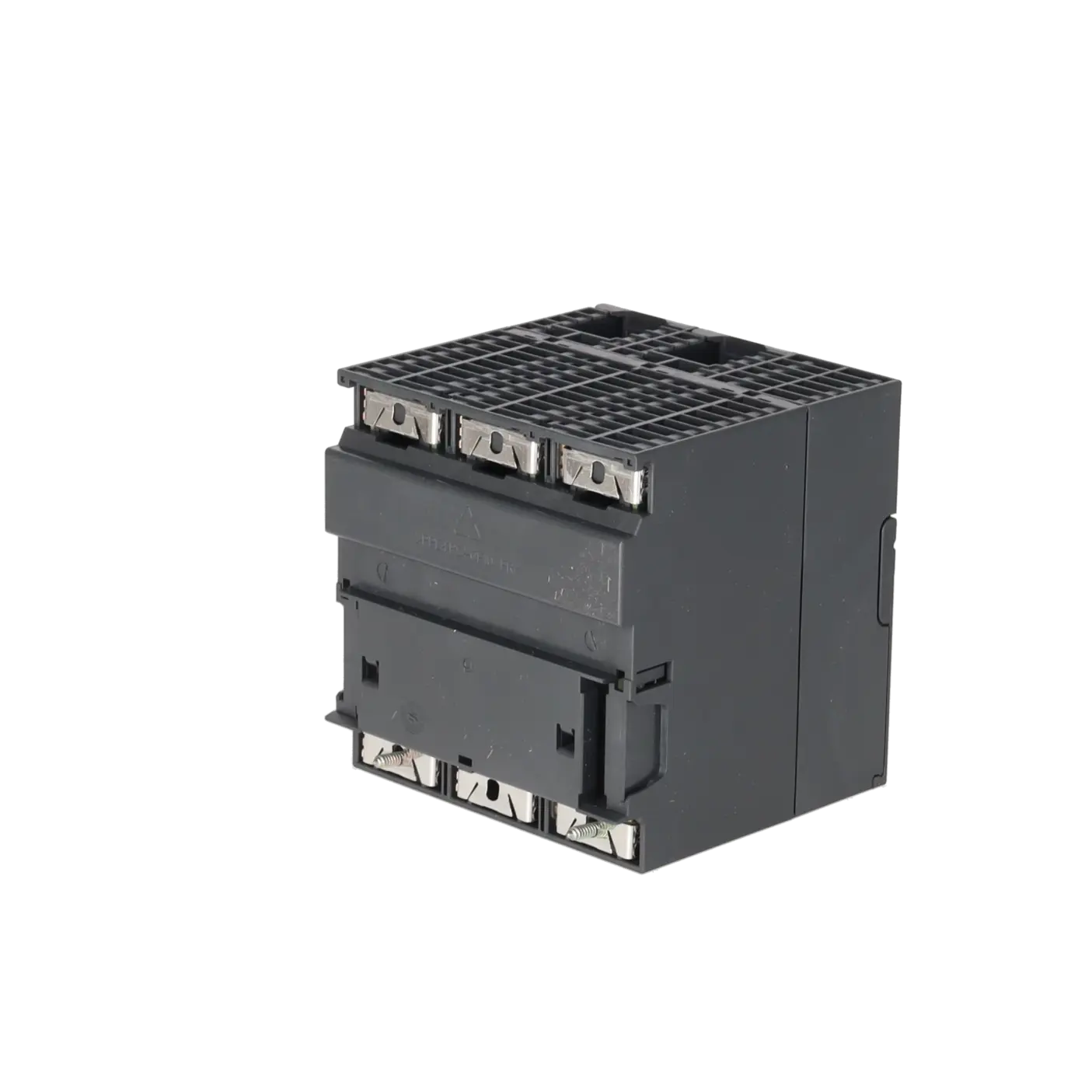

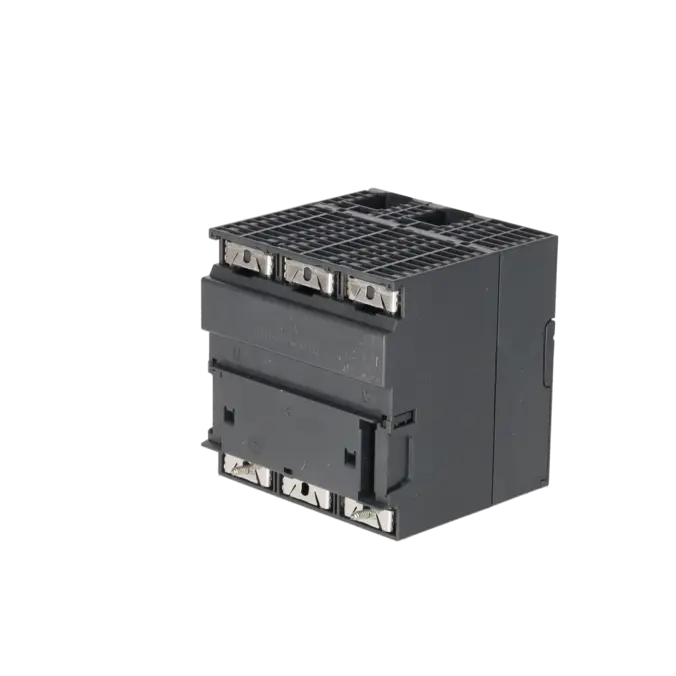

SIEMENS 6ES7314-6BH04-0AB0
-
SIEMENS | Baugruppen | CPU / Zentralbaugruppen
- EICHLER-Art.Nr.: K0252208
- EAN: 4025515079118
- UPC: 040892788594
Produktbeschreibung
SIMATIC S7-300, CPU 314C-2 PTP KOMPAKT-CPU MIT MPI, 24 DE/16 DA, 4AE, 2AA, 1 PT100, 4 SCHNELLE ZAEHLER (60 KHZ), INTEGRIERTE SCHNITTST. RS485, INTEGR. STROMVERSORGUNG DC 24V, ARBEITSSPEICHER 192 KBYTE, FRONTSTECKER (2X 40-POLIG) UND MICRO MEMORY CARD ERFORDERLICH
Leistungen für SIEMENS 6ES7314-6BH04-0AB0
Reparatur
von 1.392,96 €
bis 2.048,48 €
Austausch
Gebraucht
Neu
2.731,30 €
2.048,47 €
SIEMENS |
6ES7314-6BH04-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.73 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515079118 | ||
| UPC | 040892788594 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4256 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20110913 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6ES7314-6BH04-0AB0 und wo wird es eingesetzt
Die 6ES7314-6BH04-0AB0 ist eine SIMATIC S7-300 CPU 314C-2 PtP von Siemens. Sie vereint SPS-Funktion, integrierte digitale und analoge Ein- und Ausgänge, einen Pt100-Kanal sowie eine serielle Punkt-zu-Punkt-Schnittstelle in einer kompakten Baugruppe. Damit eignet sie sich besonders für Maschinen und Bestandsanlagen, in denen wenig Platz im Schaltschrank vorhanden ist und gleichzeitig serielle Teilnehmer angebunden werden müssen. Typische Einsatzfelder sind kompakte Automatisierungslösungen mit lokaler I/O, Zählaufgaben und serieller Kommunikation, etwa zu Barcode-Lesern, Druckern, Waagen oder anderen Geräten mit serieller Schnittstelle. Für die CPU 314C-2 PtP stehen über die integrierte PtP-Schnittstelle die Protokolle ASCII, 3964(R) und RK512 zur Verfügung.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Die CPU arbeitet mit 24 V DC und toleriert einen Spannungsbereich von 19,2 bis 28,8 V. Für die Steuerungsaufgabe stehen 192 KB Arbeitsspeicher zur Verfügung. Der Ladespeicher sitzt nicht intern, sondern auf einer Micro Memory Card, die bis 8 MB unterstützt wird. Integriert sind 24 digitale Eingänge, 16 digitale Ausgänge, 4 analoge Standardeingänge, 2 Analogausgänge und 1 Pt100-Eingang. Hinzu kommen 4 schnelle Zähler mit 60 kHz, was die CPU für Impuls-, Zähl- und einfache Positionieraufgaben interessant macht. Die typischen Bearbeitungszeiten von 0,06 µs für Bitoperationen und 0,12 µs für Wortoperationen zeigen, dass die Baugruppe für klassische S7-300-Maschinensteuerungen mit kompakter Peripherie gut ausgelegt ist. Auch der Ausbau auf bis zu 4 Baugruppenträger ist möglich.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für Betreiber und Einkäufer ist der Lebenszyklus dieser CPU ein zentrales Thema. Siemens führt die 6ES7314-6BH04-0AB0 aktuell als spare part und mit dem Lifecycle-Status PM410: Product cancellation. Auf der EICHLER-Produktseite ist zusätzlich der Produktstatus EOP: 2025-10-01 hinterlegt. Für die Praxis bedeutet das: Die Baugruppe gehört in ein aktives Obsoleszenz- und Ersatzteilmanagement, weil Verfügbarkeit, Wiederbeschaffung und Planbarkeit mit zunehmendem Alter kritischer werden. Ein explizit ausgewiesener 1:1-Stecknachfolger ist in den aktuellen Siemens-Produktinformationen nicht benannt. Im Siemens-Migrationsleitfaden wird die CPU 1512C als Zielsystem für die Migration der CPU 314C-2 PtP genannt. Das ist jedoch als Migrationspfad zu verstehen und nicht als steckkompatibler Sofort-Ersatz im Bestand.
Verfügbare EICHLER Leistungen und wann sie relevant sind
Für Instandhaltung, Einkauf und Produktionsverantwortliche sind bei dieser Baugruppe vor allem Reparatur, Austausch, Gebraucht- und Neugerät relevant. EICHLER bietet für die 6ES7314-6BH04-0AB0 eine Reparatur mit 2 bis 5 Tagen an; enthalten sind laut Produktseite eine technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Zusätzlich ist ein Prüfprotokoll optional verfügbar. Wer einen Stillstand kurzfristig abfangen muss, kann je nach Bedarf auf Austausch, gebrauchte Baugruppen oder Neuware zurückgreifen; Neuware wird auf der Produktseite aktuell mit 1 bis 3 Tagen ausgewiesen. Gerade bei abgekündigten S7-300-Baugruppen ist das wichtig, weil EICHLER Reparatur und Life Cycle Management gezielt darauf ausrichtet, Anlagenverfügbarkeit trotz Obsoleszenz zu sichern und laut Reparaturseite bis zu 70 % Kostenersparnis gegenüber dem Neukauf zu ermöglichen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 314C-2 PtP |
| HW-Funktionsstand | 1 |
| Firmware-Version | V3.3 |
| Engineering mit | |
| ● Programmierpaket | STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.3 + SP2 mit HSP 204 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | LS-Schalter, Typ C, min. 2 A; LS-Schalter, Typ B, min. 4 A |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| ● Wiederholrate, min. | 1 s |
| Lastspannung L+ | |
| Digitaleingänge | |
| — Nennwert (DC) | 24 V |
| — Verpolschutz | Ja |
| Digitalausgänge | |
| — Nennwert (DC) | 24 V |
| — Verpolschutz | Nein |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 660 mA |
| Stromaufnahme (im Leerlauf), typ. | 150 mA |
| Einschaltstrom, typ. | 5 A |
| I²t | 0,7 A²·s |
| Digitaleingänge | |
| ● aus Lastspannung L+ (ohne Last), max. | 80 mA |
| Digitalausgänge | |
| ● aus Lastspannung L+, max. | 50 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 13 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 192 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,06 µs |
| für Wortoperationen, typ. | 0,12 µs |
| für Festpunktarithmetik, typ. | 0,16 µs |
| für Gleitpunktarithmetik, typ. | 0,59 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Anzahl, max. | siehe Operationsliste |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 4; OB 80, 82, 85, 87 |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 64 kbyte |
| Merker | |
| ● Größe, max. | 256 byte |
| ● Remanenz vorhanden | Ja; MB 0 bis MB 255 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 kbyte; max. 2048 byte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 1 024 byte |
| ● Ausgänge | 1 024 byte |
| davon dezentral | |
| — Eingänge | keine |
| — Ausgänge | keine |
| Prozessabbild | |
| ● Eingänge | 1 024 byte |
| ● Ausgänge | 1 024 byte |
| ● Eingänge, einstellbar | 1 024 byte |
| ● Ausgänge, einstellbar | 1 024 byte |
| ● Eingänge, voreingestellt | 128 byte |
| ● Ausgänge, voreingestellt | 128 byte |
| Digitale Kanäle | |
| ● Eingänge | 1 016 |
| — davon zentral | 1 016 |
| ● Ausgänge | 1 008 |
| — davon zentral | 1 008 |
| Analoge Kanäle | |
| ● Eingänge | 253 |
| — davon zentral | 253 |
| ● Ausgänge | 250 |
| — davon zentral | 250 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 3 |
| Anzahl DP-Master | |
| ● integriert | keine |
| ● über CP | 4 |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 10 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 4 |
| ● Baugruppen je Baugruppenträger, max. | 8; im Baugruppenträger 3 max. 7 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 1 |
| ● Nummer/Nummernband | 0 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Nein |
| Digitaleingaben | |
| Anzahl der Eingänge | 24 |
| ● davon für technologische Funktionen nutzbare Eingänge | 16 |
| integrierte Kanäle (DI) | 24 |
| Eingangskennlinie nach IEC 61131, Typ 1 | Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 24 |
| — bis 60 °C, max. | 12 |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 12 |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | -3 ... +5 V |
| ● für Signal "1" | +15 ... +30 V |
| Eingangsstrom | |
| ● für Signal "1", typ. | 8 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Standardeingänge | |
| — parametrierbar | Ja; 0,1 / 0,3 / 3 / 15 ms (Sie können die Eingangsverzögerung der Standardeingänge während der Programmlaufzeit umprojektieren. Beachten Sie, dass Ihre neu eingestellte Filterzeit dann unter Umständen erst nach einmaligem Ablauf der bisherigen Filterzeit wirksam wird.) |
| — Nennwert | 3 ms |
| für Technologische Funktionen | |
| — bei "0" nach "1", max. | 8 µs; Minimale Impulsbreite/minimale Impulspause bei maximaler Zählfrequenz |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m; 50 m für technologische Funktionen |
| ● ungeschirmt, max. | 600 m; für technologische Funktionen: Nein |
| für Technologische Funktionen | |
| — geschirmt, max. | 50 m; bei maximaler Zählfrequenz |
| — ungeschirmt, max. | nicht erlaubt |
| Digitalausgaben | |
| Anzahl der Ausgänge | 16 |
| ● davon schnelle Ausgänge | 4; Achtung: Sie dürfen die schnellen Ausgänge Ihrer CPU nicht parallel schalten |
| integrierte Kanäle (DO) | 16 |
| Kurzschluss-Schutz | Ja; elektronisch taktend |
| ● Ansprechschwelle, typ. | 1 A |
| Begrenzung der induktiven Abschaltspannung auf | L+ (-48 V) |
| Ansteuern eines Digitaleingangs | Ja |
| Schaltvermögen der Ausgänge | |
| ● bei Lampenlast, max. | 5 W |
| Lastwiderstandsbereich | |
| ● untere Grenze | 48 Ω |
| ● obere Grenze | 4 kΩ |
| Ausgangsspannung | |
| ● für Signal "1", min. | L+ (-0,8 V) |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 500 mA |
| ● für Signal "1" zulässiger Bereich, min. | 5 mA |
| ● für Signal "1" zulässiger Bereich, max. | 0,6 A |
| ● für Signal "1" Mindestlaststrom | 5 mA |
| ● für Signal "0" Reststrom, max. | 0,5 mA |
| Parallelschalten von zwei Ausgängen | |
| ● zur Leistungserhöhung | Nein |
| ● zur redundanten Ansteuerung einer Last | Ja |
| Schaltfrequenz | |
| ● bei ohmscher Last, max. | 100 Hz |
| ● bei induktiver Last, max. | 0,5 Hz |
| ● bei Lampenlast, max. | 100 Hz |
| ● der Impulsausgänge, bei ohmscher Last, max. | 2,5 kHz |
| Summenstrom der Ausgänge (je Gruppe) | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 3 A |
| — bis 60 °C, max. | 2 A |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 2 A |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| ● ungeschirmt, max. | 600 m |
| Analogeingaben | |
| Anzahl Analogeingänge | 5 |
| ● bei Spannungs-/Strommessung | 4 |
| ● bei Widerstands-/Widerstandthermometermessung | 1 |
| integrierte Kanäle (AI) | 5; 4x Strom/Spannung, 1x Widerstand |
| zulässige Eingangsspannung für Stromeingang (Zerstörgrenze), max. | 5 V; dauerhaft |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. | 30 V; dauerhaft |
| zulässiger Eingangsstrom für Spannungseingang (Zerstörgrenze), max. | 0,5 mA; dauerhaft |
| zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. | 50 mA; dauerhaft |
| elektrische Eingangsfrequenz, max. | 400 Hz |
| Leerlaufspannung für Widerstandsgeber, typ. | 3,3 V |
| Konstantmessstrom für Widerstandsgeber, typ. | 1,25 mA |
| technische Einheit für Temperaturmessung einstellbar | Ja; Grad Celsius / Grad Fahrenheit / Kelvin |
| Eingangsbereiche | |
| ● Spannung | Ja; ±10 V / 100 kΩ; 0 V bis 10 V / 100 kΩ |
| ● Strom | Ja; ±20 mA / 100 Ω; 0 mA bis 20 mA / 100 Ω; 4 mA bis 20 mA / 100 Ω |
| ● Widerstandsthermometer | Ja; Pt 100 / 10 MΩ |
| ● Widerstand | Ja; 0 Ω bis 600 Ω / 10 MΩ |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● 0 bis +10 V | Ja |
| — Eingangswiderstand (0 bis 10 V) | 100 kΩ |
| Eingangsbereiche (Nennwerte), Ströme | |
| ● 0 bis 20 mA | Ja |
| — Eingangswiderstand (0 bis 20 mA) | 100 Ω |
| ● -20 mA bis +20 mA | Ja |
| — Eingangswiderstand (-20 mA bis +20 mA) | 100 Ω |
| ● 4 mA bis 20 mA | Ja |
| — Eingangswiderstand (4 mA bis 20 mA) | 100 Ω |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer | |
| ● Pt 100 | Ja |
| — Eingangswiderstand (Pt 100) | 10 MΩ |
| Eingangsbereiche (Nennwerte), Widerstände | |
| ● 0 bis 600 Ohm | Ja |
| — Eingangswiderstand (0 bis 600 Ohm) | 10 MΩ |
| Thermoelement (TC) | |
| Temperaturkompensation | |
| — parametrierbar | Nein |
| Kennlinienlinearisierung | |
| ● parametrierbar | Ja; softwaremäßig |
| — für Widerstandsthermometer | Pt 100 |
| Leitungslänge | |
| ● geschirmt, max. | 100 m |
| Analogausgaben | |
| integrierte Kanäle (AO) | 2 |
| Spannungsausgang, Kurzschluss-Schutz | Ja |
| Spannungsausgang, Kurzschlussstrom, max. | 55 mA |
| Stromausgang, Leerlaufspannung, max. | 14 V |
| Ausgangsbereiche, Spannung | |
| ● 0 bis 10 V | Ja |
| ● -10 V bis +10 V | Ja |
| Ausgangsbereiche, Strom | |
| ● 0 bis 20 mA | Ja |
| ● -20 mA bis +20 mA | Ja |
| ● 4 mA bis 20 mA | Ja |
| Anschluss der Aktoren | |
| ● für Spannungsausgang Zweileiter-Anschluss | Ja; ohne Kompensation der Leitungswiderstände |
| ● für Spannungsausgang Vierleiter-Anschluss | Nein |
| ● für Stromausgang Zweileiter-Anschluss | Ja |
| Bürdenwiderstand (im Nennbereich des Ausgangs) | |
| ● bei Spannungsausgängen, min. | 1 kΩ |
| ● bei Spannungsausgängen, kapazitive Last, max. | 0,1 µF |
| ● bei Stromausgängen, max. | 300 Ω |
| ● bei Stromausgängen, induktive Last, max. | 0,1 mH |
| Zerstörgrenze gegen von außen angelegte Spannungen und Ströme | |
| ● Spannungen an den Ausgängen gegen MANA | 16 V; dauerhaft |
| ● Strom, max. | 50 mA; dauerhaft |
| Leitungslänge | |
| ● geschirmt, max. | 200 m |
| Analogwertbildung für die Eingänge | |
| Messprinzip | Momentanwertverschlüsselung (sukzessive Approximation) |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 12 bit |
| ● Integrationszeit parametrierbar | Ja; 16,6 / 20 ms |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 50 / 60 Hz |
| ● Zeitkonstante des Eingangsfilters | 0,38 ms |
| ● Grundausführungszeit der Baugruppe (alle Kanäle freigegeben) | 1 ms |
| Analogwertbildung für die Ausgänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 12 bit |
| ● Wandlungszeit (pro Kanal) | 1 ms |
| Einschwingzeit | |
| ● für ohmsche Last | 0,6 ms |
| ● für kapazitive Last | 1 ms |
| ● für induktive Last | 0,5 ms |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Spannungsmessung | Ja |
| ● für Strommessung als 2-Draht-Messumformer | Ja; mit externer Versorgung |
| ● für Strommessung als 4-Draht-Messumformer | Ja |
| ● für Widerstandsmessung mit Zweileiter-Anschluss | Ja; ohne Kompensation der Leitungswiderstände |
| ● für Widerstandsmessung mit Dreileiter-Anschluss | Nein |
| ● für Widerstandsmessung mit Vierleiter-Anschluss | Nein |
| Anschließbare Geber | |
| ● 2-Draht-Sensor | Ja |
| — zulässiger Ruhestrom (2-Draht-Sensor), max. | 1,5 mA |
| Fehler/Genauigkeiten | |
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) | 0,006 %/K |
| Übersprechen zwischen den Eingängen, min. | 60 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) | 0,06 % |
| Ausgangswelligkeit (bezogen auf Ausgangsbereich, Bandbreite 0 bis 50 kHz), (+/-) | 0,1 % |
| Linearitätsfehler (bezogen auf Ausgangsbereich), (+/-) | 0,15 % |
| Temperaturfehler (bezogen auf Ausgangsbereich), (+/-) | 0,01 %/K |
| Übersprechen zwischen den Ausgängen, min. | 60 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Ausgangsbereich), (+/-) | 0,06 % |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 1 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 1 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 1 % |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) | 1 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) | 1 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,8 %; Linearitätsfehler ±0,06 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,8 %; Linearitätsfehler ±0,06 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,8 %; Linearitätsfehler ±0,2 % |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) | 0,8 % |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) | 0,8 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) | 0,8 % |
| Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz | |
| ● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. | 30 dB |
| ● Gleichtaktstörung, min. | 40 dB |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 0 |
| Anzahl Schnittstellen RS 485 | 1; MPI |
| Anzahl Schnittstellen RS 422 | 1; RS 422 / 485 kombiniert |
| Punkt-zu-Punkt-Kopplung | |
| ● Leitungslänge, max. | 1 200 m |
| Integrierte Protokolltreiber | |
| — 3964 (R) | Ja |
| — ASCII | Ja |
| — RK 512 | Ja |
| Übertragungsgeschwindigkeit, RS 422/485 | |
| — mit 3964 (R)-Protokoll, max. | 19,2 kbit/s; 38,4 kbit/s Halbduplex; 19,2 kbit/s Vollduplex |
| — mit ASCII-Protokoll, max. | 19,2 kbit/s; 38,4 kbit/s Halbduplex; 19,2 kbit/s Vollduplex |
| — mit RK 512-Protokoll, max. | 19,2 kbit/s; 38,4 kbit/s Halbduplex; 19,2 kbit/s Vollduplex |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Nein |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 187,5 kbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Nein |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja; nur Server, einseitig projektierte Verbindung |
| — S7-Kommunikation, als Client | Nein; aber über CP und ladbare FB |
| — S7-Kommunikation, als Server | Ja |
| 2. Schnittstelle | |
| Schnittstellentyp | integrierte RS 422- / 485-Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja; RS 422 / 485 (X.27) |
| ● Ausgangsstrom der Schnittstelle, max. | Nein |
| Protokolle | |
| ● MPI | Nein |
| ● PROFINET IO-Controller | Nein |
| ● PROFINET IO-Device | Nein |
| ● PROFINET CBA | Nein |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Punkt-zu-Punkt-Kopplung | Ja |
| Punkt-zu-Punkt-Kopplung | |
| ● Übertragungsgeschwindigkeit, max. | 19,2 kbit/s; 38,4 kbit/s Halbduplex; 19,2 kbit/s Vollduplex |
| ● Schnittstelle aus dem Anwenderprogramm steuerbar | Ja |
| ● Schnittstelle kann Alarm/Interrupt im Anwenderprogramm auslösen | Ja; Meldung bei Break - Kennung |
| Protokolle | |
| PROFIsafe | Nein |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Nein |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | 180 kbyte; bei PUT / GET |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 240 byte; als Server |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| Anzahl Verbindungen | |
| ● gesamt | 12 |
| ● verwendbar für PG-Kommunikation | 11 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 11 |
| ● verwendbar für OP-Kommunikation | 11 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 11 |
| ● verwendbar für S7-Basis-Kommunikation | 8 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 8 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 12; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4 |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | 499 |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnoseanzeige LED | |
| ● Statusanzeige Digitaleingang (grün) | Ja |
| ● Statusanzeige Digitalausgang (grün) | Ja |
| Integrierte Funktionen | |
| Zähler | |
| ● Anzahl Zähler | 4; siehe Handbuch "Technologische Funktionen" |
| ● Zählfrequenz, max. | 60 kHz |
| Frequenzmessung | Ja |
| ● Anzahl Frequenzmesser | 4; bis max. 60 kHz (siehe Handbuch "Technologische Funktionen") |
| gesteuertes Positionieren | Ja |
| integrierte Funktionsbausteine (Regeln) | Ja; PID-Regler (siehe Handbuch "Technologische Funktionen") |
| PID-Regler | Ja |
| Anzahl Impulsausgänge | 4; Pulsweitenmodulation bis max. 2,5 kHz (siehe Handbuch "Technologische Funktionen") |
| Grenzfrequenz (Impuls) | 2,5 kHz |
| Potenzialtrennung | |
| Potenzialtrennung Digitaleingaben | |
| ● Potenzialtrennung Digitaleingaben | Ja |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Digitalausgaben | |
| ● Potenzialtrennung Digitalausgaben | Ja |
| ● zwischen den Kanälen | Ja |
| ● zwischen den Kanälen, in Gruppen zu | 8 |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Analogeingaben | |
| ● Potenzialtrennung Analogeingaben | Ja; gemeinsam für Analogperipherie |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Analogausgaben | |
| ● Potenzialtrennung Analogausgaben | Ja; gemeinsam für Analogperipherie |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Isolation | |
| Isolation geprüft mit | DC 600 V |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.3 + SP2 mit HSP 203 |
| ● STEP 7-Lite | Nein |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 120 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 680 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum blinkt die STOP-LED an der CPU 314C-2 PtP und die Steuerung startet nicht? | Prüfen Sie zuerst, ob eine SIMATIC Micro Memory Card korrekt gesteckt ist. Diese CPU benötigt die MMC für den Betrieb. Nach Erstinbetriebnahme oder Kartenwechsel führt die CPU beim Einschalten ein automatisches Urlöschen durch. Bleibt die CPU in STOP, Urlöschen sauber erneut ausführen und anschließend Hardwarekonfiguration sowie Anwenderprogramm neu laden. |
| Warum bekomme ich über MPI keine Verbindung zur 6ES7314-6BH04-0AB0? | Kontrollieren Sie die PG/PC-Schnittstelle, den verwendeten Busstecker und die Adressierung. In der Inbetriebnahme wird im Forum für diese CPU auf die Werkseinstellung MPI-Adresse 2 verwiesen. Außerdem muss die CPU vollständig mit 24 V versorgt sein und die Micro Memory Card darf nicht fehlen. Erst danach Hardwarekonfiguration übertragen und die Verbindung erneut testen. |
| Warum leuchtet die SF-LED an der CPU 314C-2 PtP rot? | Die SF-LED steht bei der CPU 31xC für einen Hardware- oder Softwarefehler. Der schnellste Weg zur Eingrenzung ist der Diagnosepuffer in STEP 7, denn dort legt die CPU die Fehlerursache in Klartext ab. Erst nach Auswertung des Diagnosepuffers sollte entschieden werden, ob das Problem aus Projektierung, Peripherie, Speicherinhalt oder aus einem Hardwaredefekt der Baugruppe stammt. |
| Warum funktioniert die serielle RS485-/PtP-Kommunikation an X2 nicht? | Prüfen Sie, ob am PtP-Kanal wirklich das passende Protokoll parametriert ist. Für die CPU 314C-2 PtP stehen ASCII, 3964(R) und RK512 zur Verfügung. Bei RS485 arbeitet die Schnittstelle im Halbduplex; dabei darf im Anwenderprogramm immer nur ein Teilnehmer gleichzeitig senden, sonst wird das Telegramm beschädigt. Fehler entstehen häufig durch falsche Schnittstellenparameter, unpassende Topologie oder fehlende Auswertung der empfangenen Strings im SPS-Programm. |
| Warum wird die 6ES7314-6BH04-0AB0 in STEP 7 nicht richtig erkannt oder nicht sauber projektiert? | Prüfen Sie die eingesetzte STEP-7-Version. Für diese Hardwaregeneration nennt Siemens STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.3 + SP2 mit HSP 204. Ist die Software zu alt oder fehlt das passende Hardware Support Package, kann die CPU in der Hardwarekonfiguration fehlen oder falsch abgebildet werden. Danach die Hardwarekonfiguration erneut in die CPU laden. |
Braucht 6ES7314-6BH04-0AB0 zwingend eine Micro Memory Card?
Ja. Die CPU besitzt keinen integrierten Ladespeicher, deshalb ist eine SIMATIC Micro Memory Card für den regulären Betrieb erforderlich. Siemens beschreibt außerdem, dass die CPU nach dem ersten Einschalten mit gesteckter MMC automatisch urlöscht und danach in STOP steht, bis Projekt und Hardware geladen werden. Für Betreiber ist das wichtig, weil viele Startprobleme bei S7-300-Kompakt-CPUs auf eine fehlende, ungeeignete oder falsch eingesetzte MMC zurückgehen.
Welche Schnittstellen und Kommunikationsmöglichkeiten bietet die CPU 314C-2 PtP?
Die Baugruppe kombiniert MPI für Engineering/Service mit einer integrierten PtP-Schnittstelle auf RS422/RS485-Basis für serielle Gerätekommunikation. Über diese PtP-Schnittstelle unterstützt die CPU ASCII, 3964(R) und RK512. Das macht sie interessant, wenn in Bestandsmaschinen seriell arbeitende Fremdgeräte ohne zusätzlichen Kommunikationsprozessor eingebunden werden sollen. Wichtig ist dabei die saubere Parametrierung von Protokoll, Baudrate und Betriebsart, weil die Schnittstelle je nach Topologie als RS422 oder RS485 genutzt wird.
Welche STEP-7-Version wird für Projektierung und Service benötigt?
Für die 6ES7314-6BH04-0AB0 nennt Siemens STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.3 + SP2 mit HSP 204. Diese Anforderung ist für Einkauf und Instandhaltung gleichermaßen relevant, weil eine vermeintlich verfügbare Ersatzbaugruppe im Feld wenig hilft, wenn die vorhandene Engineering-Umgebung die CPU nicht korrekt unterstützt. Bei Migrationen oder Serviceeinsätzen sollte deshalb immer geprüft werden, ob das passende Hardware Support Package auf dem Service-Laptop vorhanden ist.
Ist die CPU noch aktiv oder nur noch als Ersatzteil verfügbar?
Die aktuelle Lage spricht klar für Obsoleszenzmanagement. Siemens führt die CPU als spare part und mit PM410: Product cancellation. Zusätzlich ist bei EICHLER ein EOP-Datum 01.10.2025 hinterlegt. Für Betreiber heißt das: Die Baugruppe ist kein Zukunftsprodukt mehr, sondern ein Teil, das aktiv über Reparatur, Lagerstrategie, Austauschkonzepte und Migrationsplanung abgesichert werden sollte, um ungeplante Stillstände zu vermeiden.
Gibt es einen offiziellen Nachfolger für 6ES7314-6BH04-0AB0?
Ein ausdrücklich ausgewiesener steckkompatibler Nachfolger ist in den aktuellen Siemens-Produktinformationen nicht genannt. Im offiziellen Siemens-Migrationsleitfaden wird die CPU 1512C als Zielsystem für die Migration der CPU 314C-2 PtP aufgeführt. Das ist für Entscheider wichtig: Es handelt sich nicht um einen einfachen 1:1-Austausch im Rack, sondern um einen Migrationsschritt in die S7-1500-Welt, der Projektierung, Schnittstellenkonzept und teilweise auch Peripherie berücksichtigen muss.
Wann ist eine Reparatur sinnvoller als Neukauf oder Austausch?
Eine Reparatur ist besonders dann wirtschaftlich, wenn die Maschine kurzfristig wieder anlaufen muss, die bestehende Architektur beibehalten werden soll und ein Umbau auf ein neues Steuerungskonzept im Moment nicht realistisch ist. Für die 6ES7314-6BH04-0AB0 bietet EICHLER eine Reparatur mit 2 bis 5 Tagen an; enthalten sind technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie. Ergänzend nennt EICHLER auf der Reparaturseite bis zu 70 % Kostenersparnis gegenüber dem Neukauf. Gerade bei abgekündigten S7-300-Baugruppen ist das oft der pragmatischste Weg, um Produktionsrisiken zu senken und Verfügbarkeit abzusichern.
