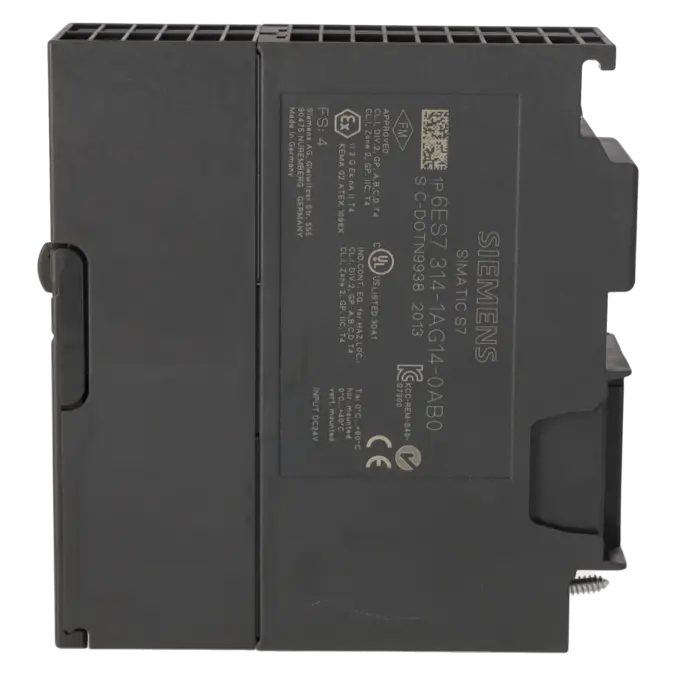

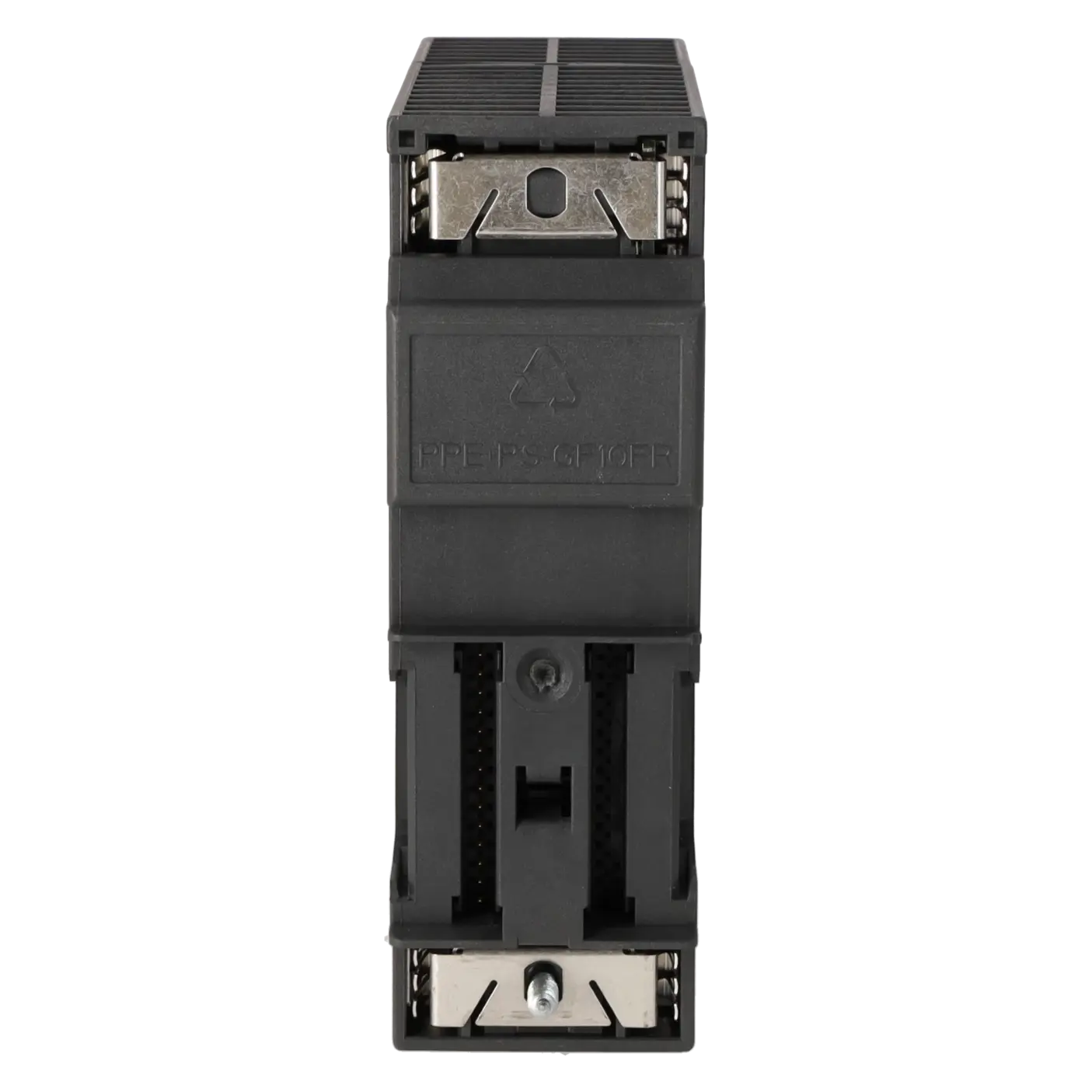

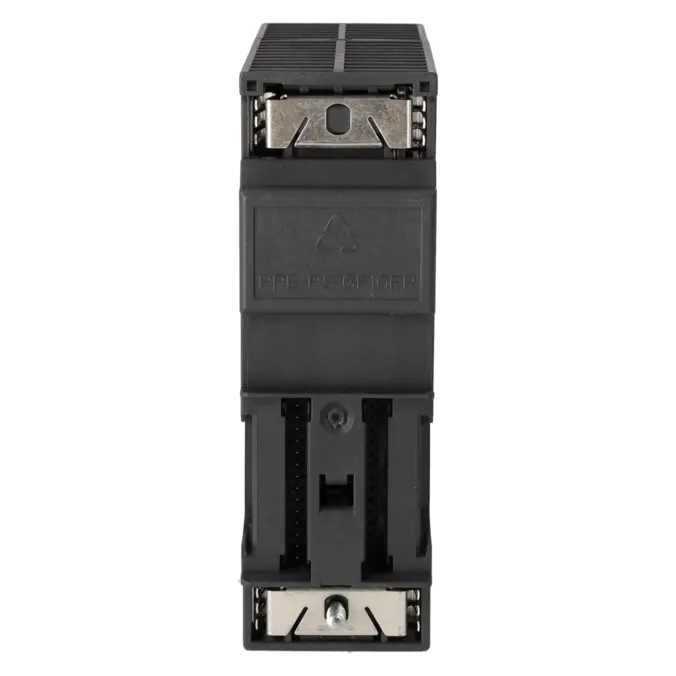

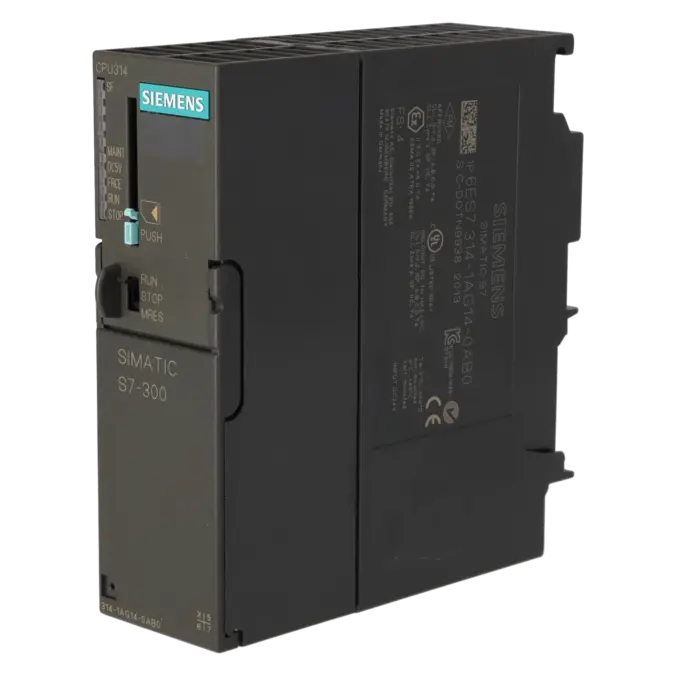

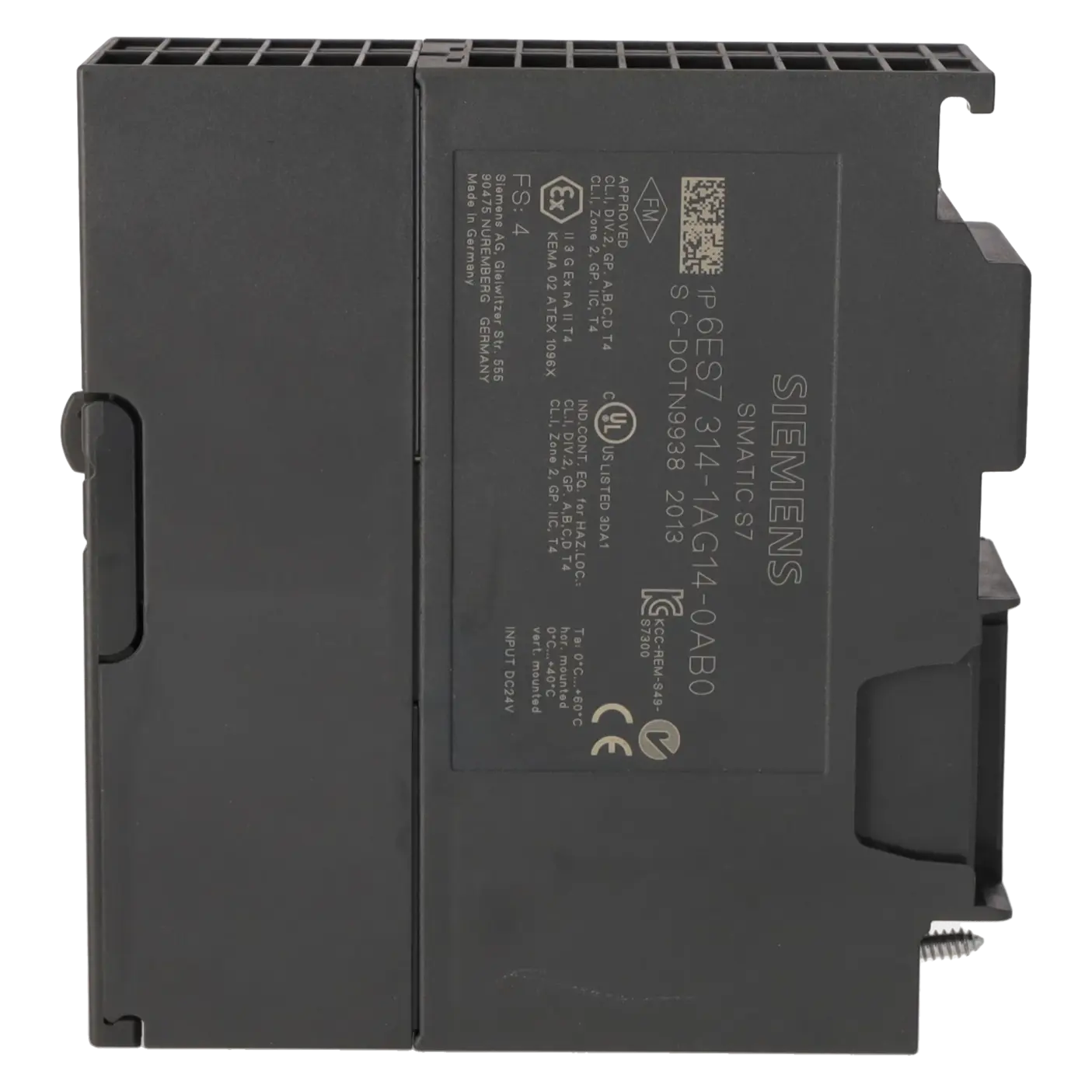

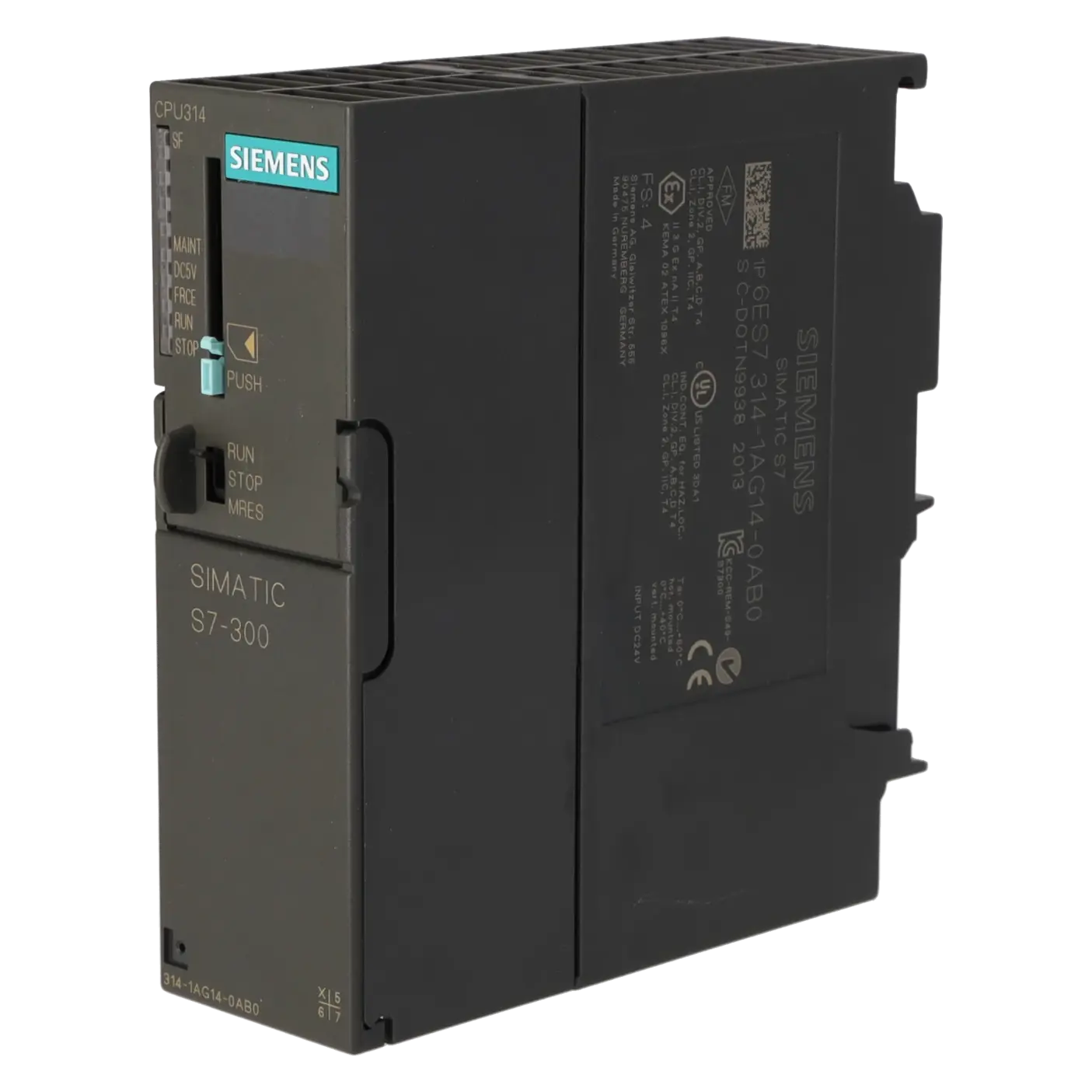

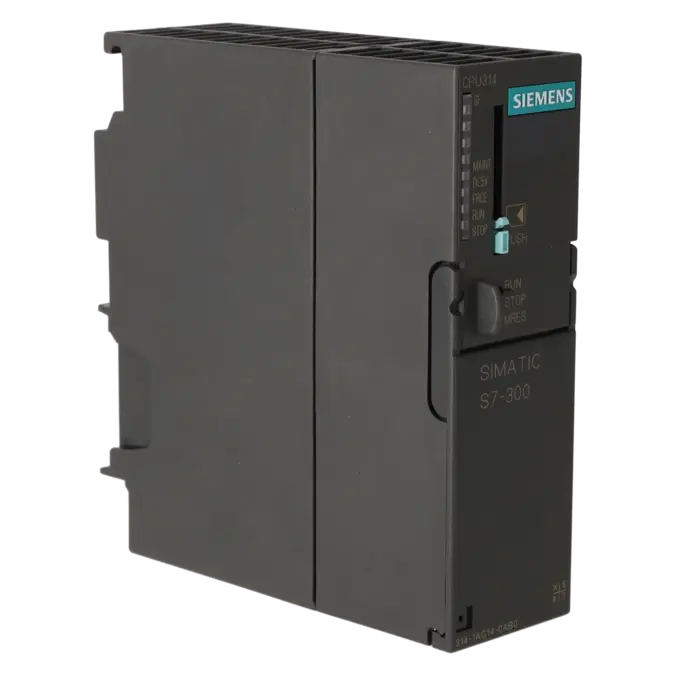

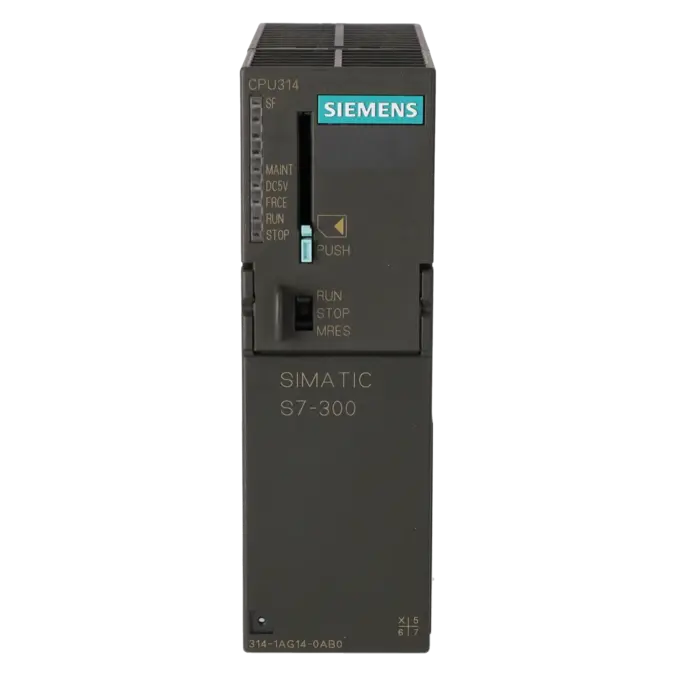

SIEMENS 6ES7314-1AG14-0AB0

Was ist 6ES7314-1AG14-0AB0 und wo wird es eingesetzt

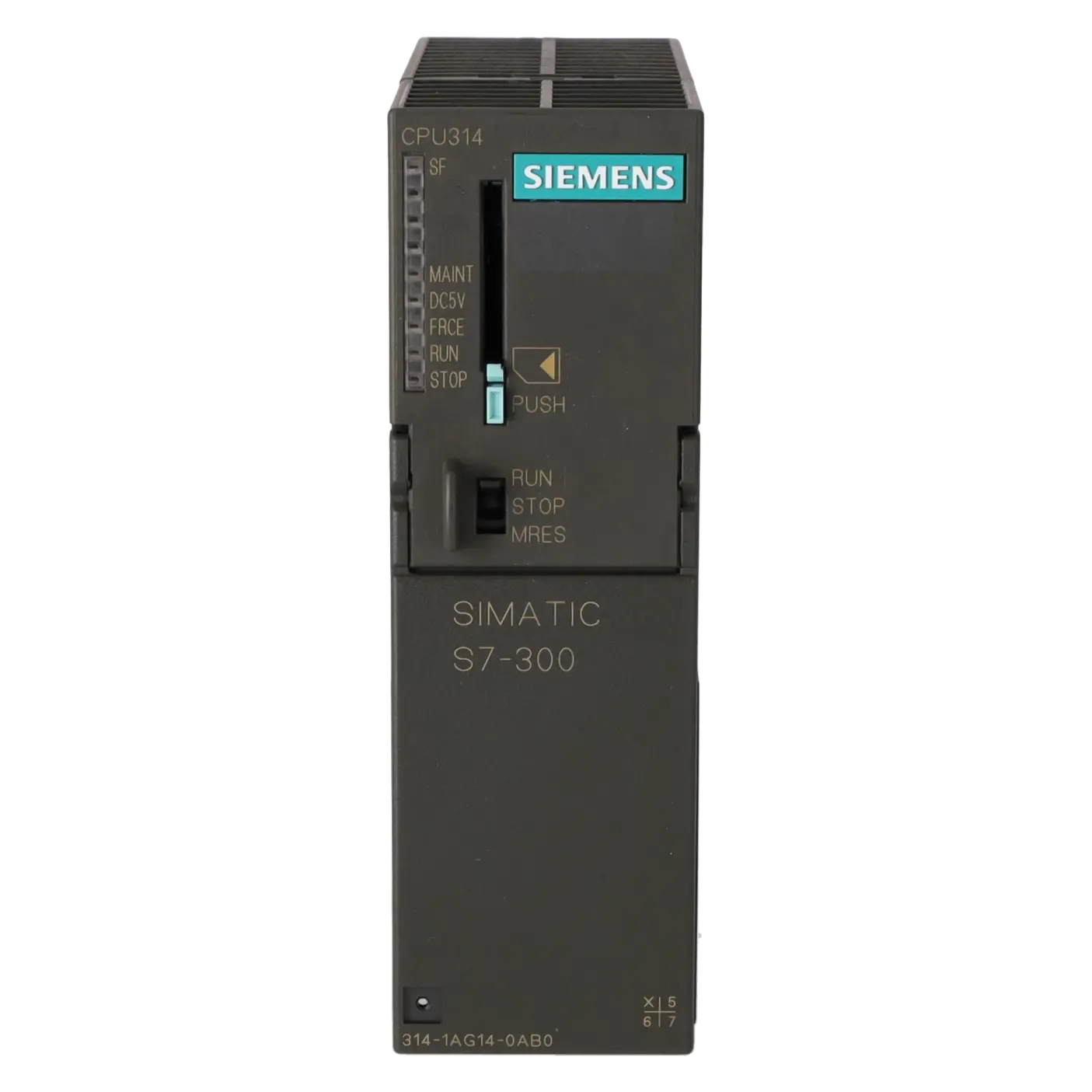

6ES7314-1AG14-0AB0 ist eine SIMATIC S7-300 CPU 314 von Siemens. Es handelt sich um eine zentrale SPS-Baugruppe mit integrierter 24-V-DC-Versorgung und MPI-Schnittstelle für klassische Automatisierungsaufgaben im Maschinen- und Anlagenbau. Die CPU wird typischerweise in Bestandsanlagen eingesetzt, in denen robuste Steuerungslogik, bewährte STEP-7-Umgebungen und eine langfristig wartbare S7-300-Struktur gefragt sind. Relevante Einsatzfelder sind unter anderem Fertigungslinien, Fördertechnik, Verpackungsanlagen, Sondermaschinen und Retrofit-Projekte. Für Instandhalter ist die Baugruppe vor allem dann wichtig, wenn bestehende S7-300-Systeme schnell wieder verfügbar gemacht oder gezielt instandgesetzt werden müssen, ohne die gesamte Steuerungsarchitektur umzubauen.

Überblick über die wichtigsten technischen Daten und was diese bedeuten

Die CPU 314 arbeitet mit 24 V DC, benötigt zwingend eine SIMATIC Micro Memory Card und verfügt über 128 KB Arbeitsspeicher. Für die Praxis bedeutet das: genügend Ressourcen für typische Steuerungsaufgaben im S7-300-Umfeld, jedoch ohne die Reserven moderner High-End-CPUs. Die integrierte MPI-/RS485-Schnittstelle unterstützt bis 187,5 kbit/s und eignet sich für PG/OP-Kommunikation, Globaldaten und S7-Kommunikation im Bestandsnetz. Der Ladespeicher ist per MMC steckbar und unterstützt bis 8 MB. Zudem bietet die CPU unter anderem 1.024 Byte Eingänge, 1.024 Byte Ausgänge, eine gepufferte Echtzeituhr, einen Diagnosepuffer mit bis zu 500 Einträgen sowie Ausbauoptionen über mehrere Baugruppenträger. Für Einkauf und Technik ist wichtig: Die CPU ist kompakt, etabliert und für klassische S7-300-Topologien ausgelegt, nicht für native PROFINET-Architekturen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für Betreiber von Bestandsanlagen ist der Produktstatus besonders relevant: Siemens führt 6ES7314-1AG14-0AB0 aktuell als Spare Part und weist im Industry Mall den Lifecycle PM410: Product cancellation mit Wirksamkeit seit 01.10.2025 aus. Das ist ein klarer Hinweis darauf, dass die CPU für Neuprojekte keine zukunftssichere Standardwahl mehr ist, für den Betrieb bestehender Anlagen aber weiterhin eine hohe praktische Bedeutung hat. Bei obsoleszenzgefährdeten S7-300-Systemen gewinnt daher die Absicherung über Reparatur, Austauschgeräte und Lagerstrategie an Gewicht. Einen direkt steckkompatiblen, laufenden S7-300-Seriennachfolger weist Siemens hier nicht als Standardprodukt aus; im offiziellen Migrationsleitfaden ordnet Siemens die CPU 1511 (6ES7511-1AK01-0AB0) als Migrationsziel für die CPU 314 ein.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für Betreiber einer bestehenden S7-300-Anlage sind bei 6ES7314-1AG14-0AB0 vor allem vier Szenarien praxisrelevant: Reparatur, Austausch, Gebrauchtbezug und Neubeschaffung. Reparatur ist besonders sinnvoll, wenn die Anlage technisch unverändert weiterlaufen soll und die originale Baugruppe wirtschaftlich erhalten werden kann. EICHLER nennt dafür technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Ein Austauschgerät ist dann interessant, wenn Stillstandszeiten minimiert werden müssen und kurzfristig eine funktionsgeprüfte Einheit benötigt wird. Gebrauchte oder neue Baugruppen helfen dem Einkauf, je nach Budget, Lieferfenster und Risikoprofil die passende Beschaffungsstrategie zu wählen. Ein optionales Prüfprotokoll unterstützt zusätzlich bei Dokumentation, Qualitätssicherung und interner Freigabe.

Ist 6ES7314-1AG14-0AB0 noch verfügbar oder schon abgekündigt?

Siemens führt die CPU als Ersatzteil und kennzeichnet sie im offiziellen Lifecycle mit PM410: Product cancellation seit 01.10.2025. Für Betreiber bestehender Anlagen bedeutet das: Die Baugruppe bleibt beschaffungs- und servicekritisch, obwohl sie nicht mehr den Status eines regulären Zukunftsprodukts hat. Im Markt sind deshalb Reparatur, Austausch, gebrauchte und teils noch neue Bestände besonders wichtig, um ungeplante Stillstände zu vermeiden und Altanlagen weiter betreiben zu können.

Welche Speicherkarte braucht die 6ES7314-1AG14-0AB0?

Die CPU benötigt eine SIMATIC Micro Memory Card. Ohne diese Karte ist kein regulärer Betrieb möglich. Siemens gibt für den steckbaren Ladespeicher bei dieser CPU eine Größe von bis zu 8 MB an. Für die Praxis heißt das: Beim Ersatzteilkauf sollte nicht nur die CPU selbst, sondern immer auch der Zustand, die Kompatibilität und der Dateninhalt der eingesetzten MMC geprüft werden. Gerade im Servicefall entscheidet die korrekt vorbereitete Speicherkarte oft darüber, wie schnell die Anlage wieder anlaufen kann.

Welche Schnittstelle hat die CPU 314 und wofür ist sie geeignet?

Die 6ES7314-1AG14-0AB0 verfügt über eine integrierte RS485-/MPI-Schnittstelle mit bis zu 187,5 kbit/s. Sie ist für PG/OP-Kommunikation, Globaldatenkommunikation und klassische S7-Kommunikation ausgelegt. Eine integrierte PROFINET-Schnittstelle besitzt diese CPU nicht. Für Instandhalter und Einkäufer ist das wichtig, weil sich daraus direkt ableitet, ob die CPU zur vorhandenen Netzstruktur passt oder ob für moderne Kommunikationsanforderungen zusätzliche Kommunikationsprozessoren oder ein Migrationsprojekt nötig sind.

Mit welcher Software kann ich 6ES7314-1AG14-0AB0 projektieren?

Siemens nennt für die Projektierung STEP 7 V5.5 + SP1 oder höher beziehungsweise STEP 7 V5.2 + SP1 mit HSP 218. Im Zusammenhang mit Firmware-Themen verweist Siemens zusätzlich darauf, dass bei Nutzung des TIA Portal nach Möglichkeit V12 oder höher verwendet werden sollte. Für den laufenden Betrieb vieler Bestandsanlagen bleibt jedoch die klassische STEP-7-Welt maßgeblich. Vor Änderungen an Bestandsprojekten sollte daher immer geprüft werden, welche Engineering-Version tatsächlich zur vorhandenen CPU, Firmware und Anlagenstruktur passt.

Gibt es für 6ES7314-1AG14-0AB0 eine Nachfolge oder eine sinnvolle Migrationsoption?

Für diese CPU ist vor allem die Migration das relevante Zukunftsthema. Siemens ordnet im offiziellen Migrationsleitfaden die CPU 1511 (6ES7511-1AK01-0AB0) der S7-1500 als Zielsystem für die CPU 314 6ES7314-1AG14-0AB0 zu. Das ist keine einfache 1:1-Steckersatzlösung, sondern eine technische Migrationsroute. Wer kurzfristig Verfügbarkeit sichern muss, fährt oft besser mit Reparatur oder Austausch. Wer mittelfristig modernisieren will, sollte eine strukturierte Migration in Richtung S7-1500 planen.

Wann ist bei einer abgekündigten CPU 314 Reparatur sinnvoller als Neukauf?

Eine Reparatur ist besonders dann sinnvoll, wenn die bestehende S7-300-Anlage technisch unverändert weiterlaufen soll, ein Umbau auf neue Steuerungstechnik aktuell nicht geplant ist und die Ausfallzeit niedrig gehalten werden muss. EICHLER bietet für diese Baugruppe Reparatur, Austausch, Gebraucht- und Neuwarenvarianten an. Bei der Reparatur nennt EICHLER technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie. Das ist vor allem für Bestandsanlagen interessant, bei denen Verfügbarkeit und kalkulierbares Risiko wichtiger sind als eine sofortige Systemmigration.
