SIEMENS 6ES7313-5BG04-0AB0
-
SIEMENS | Baugruppen | CPU / Zentralbaugruppen
- EICHLER-Art.Nr.: K0252205
- EAN: 4025515079095
- UPC: 040892788563
Produktbeschreibung

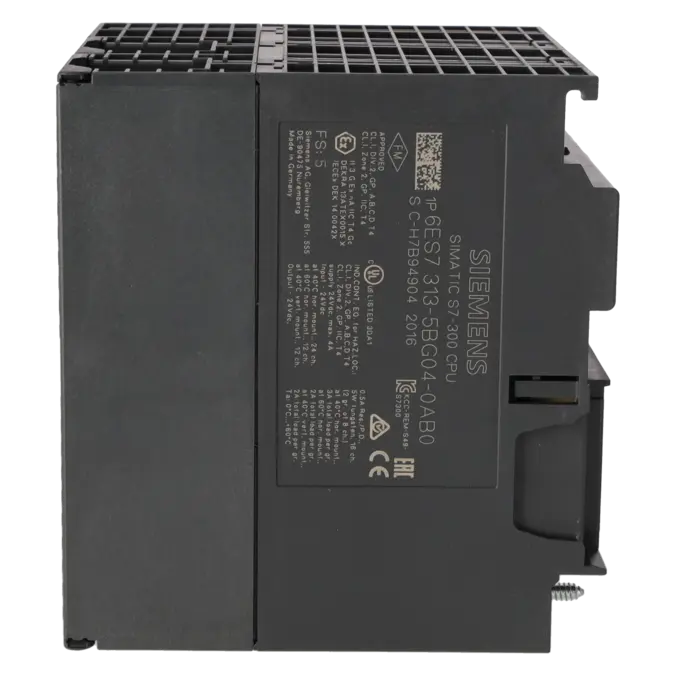

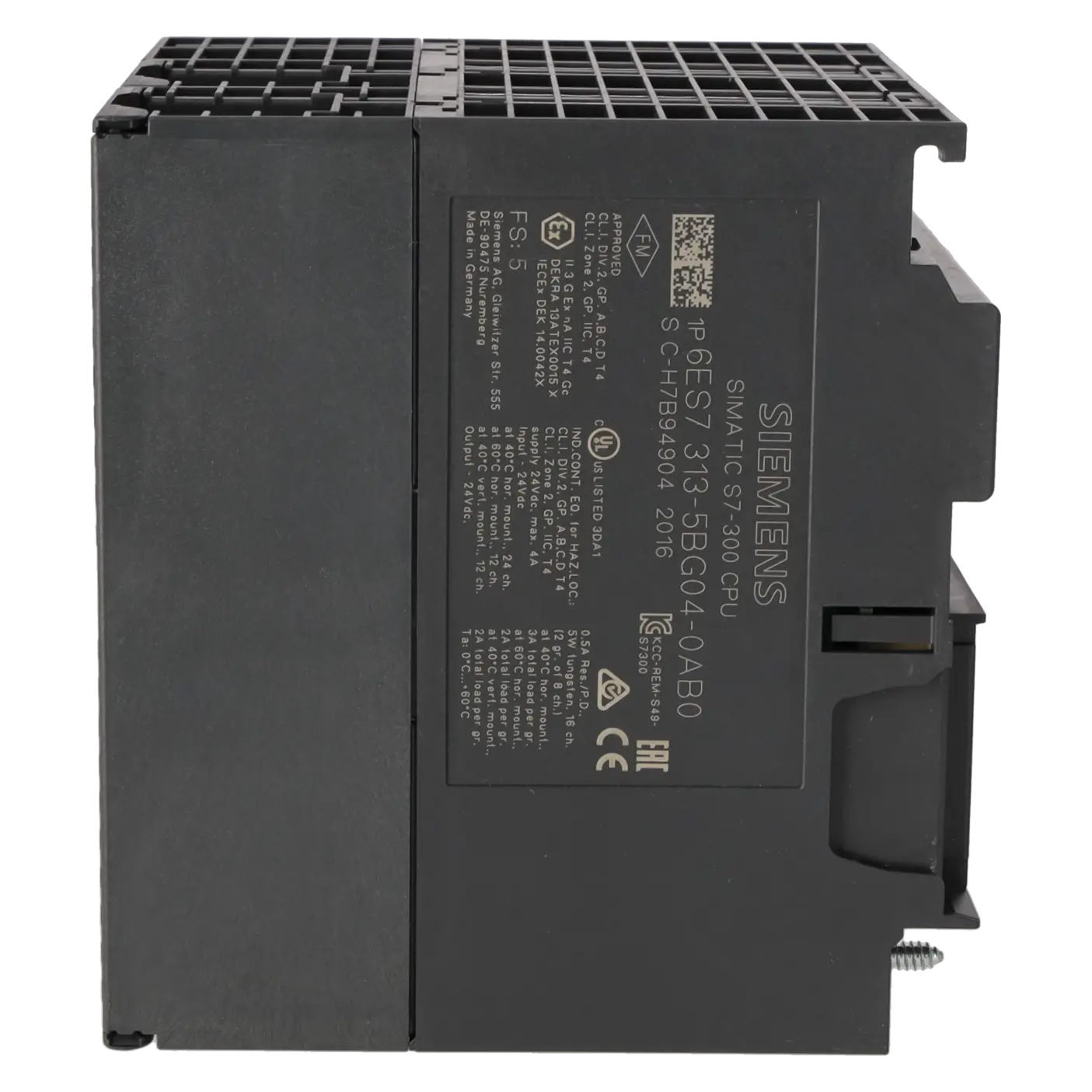

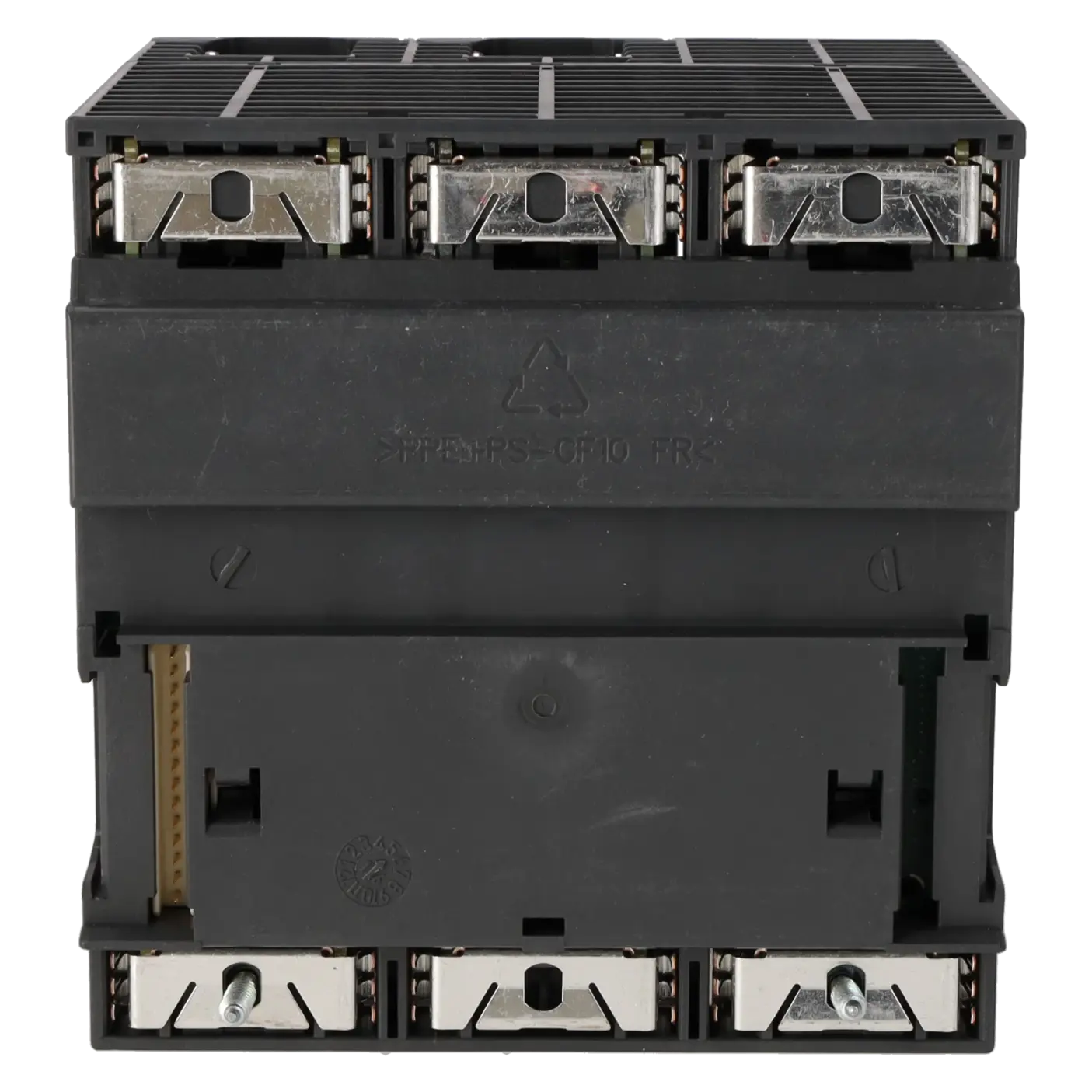

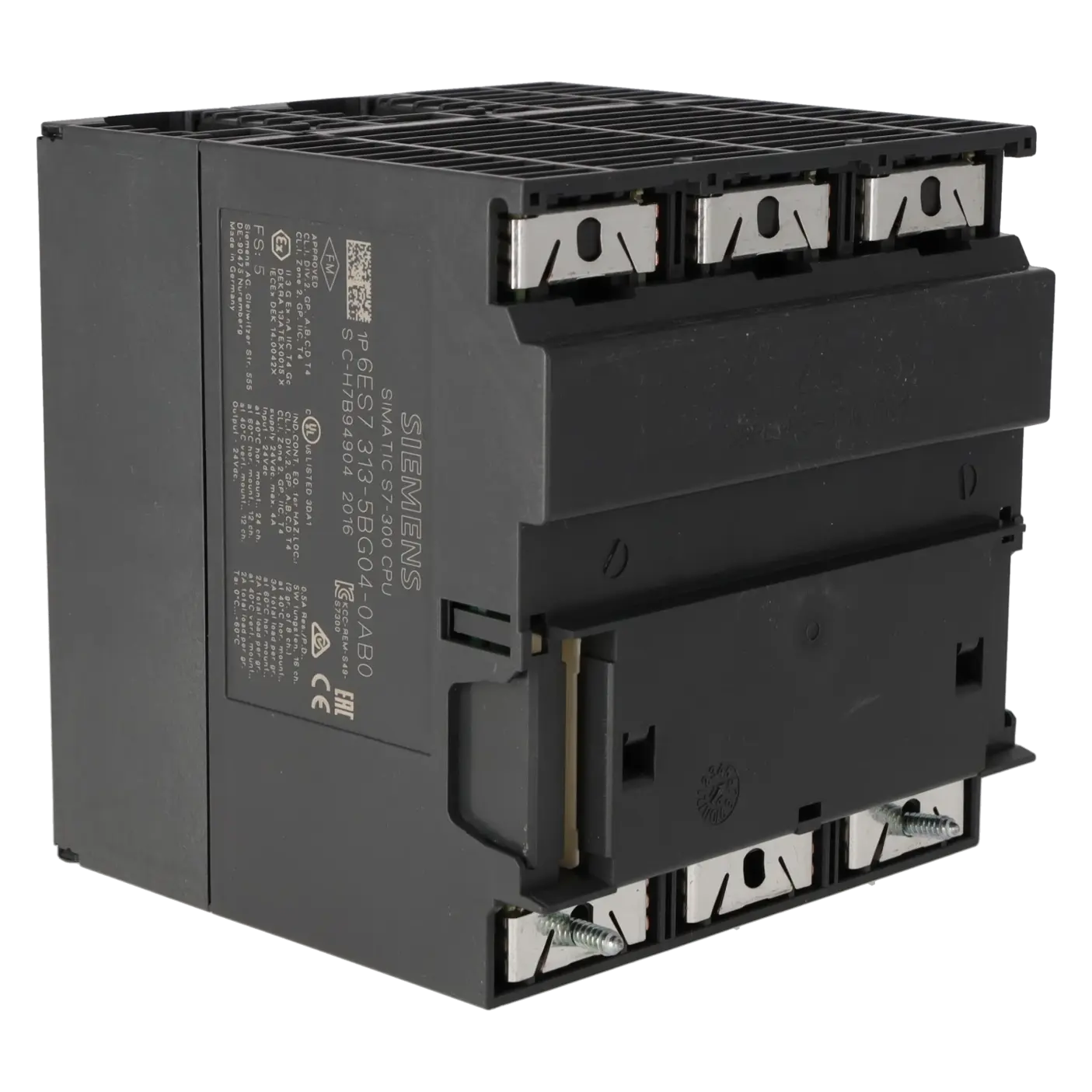

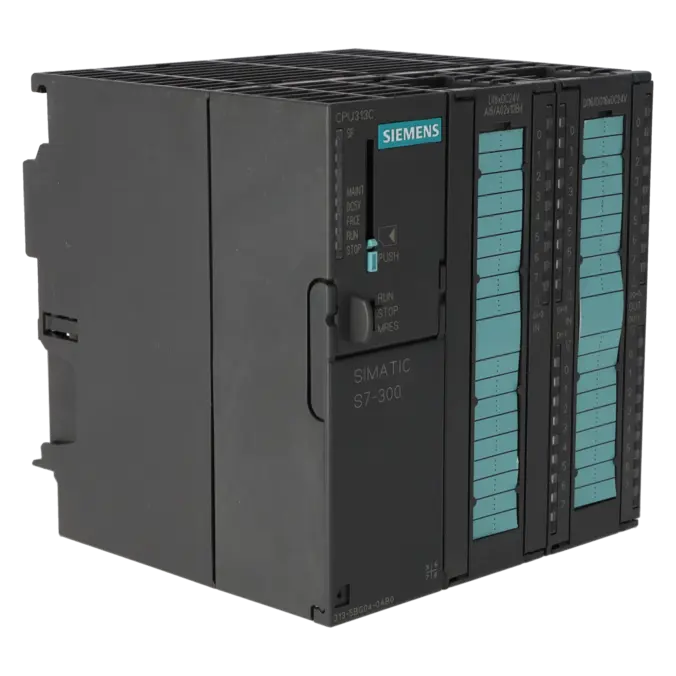

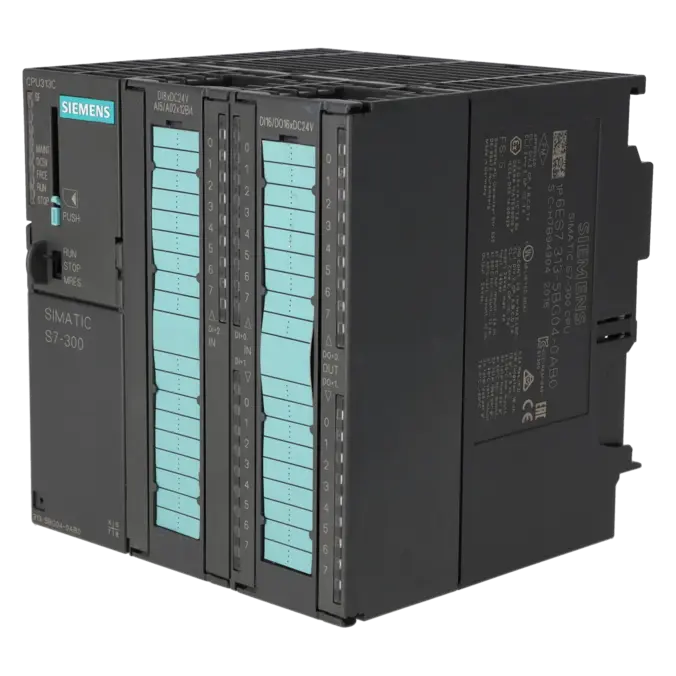

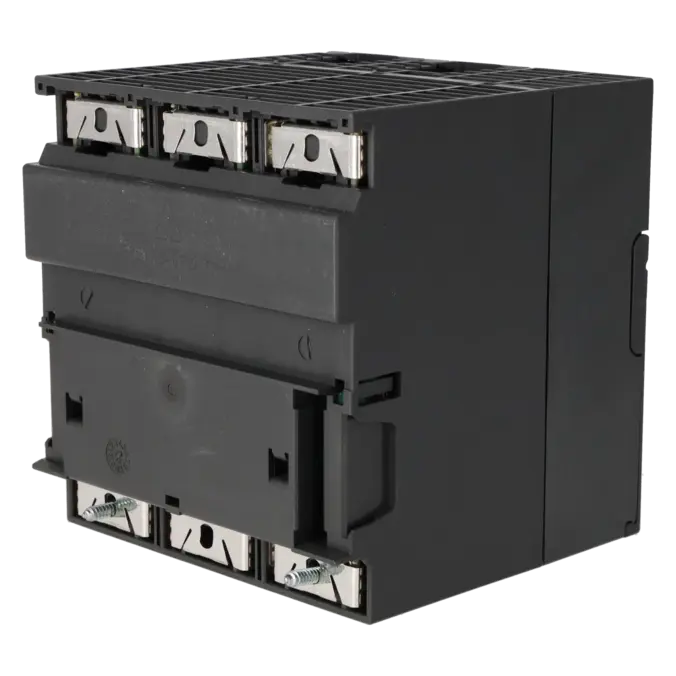

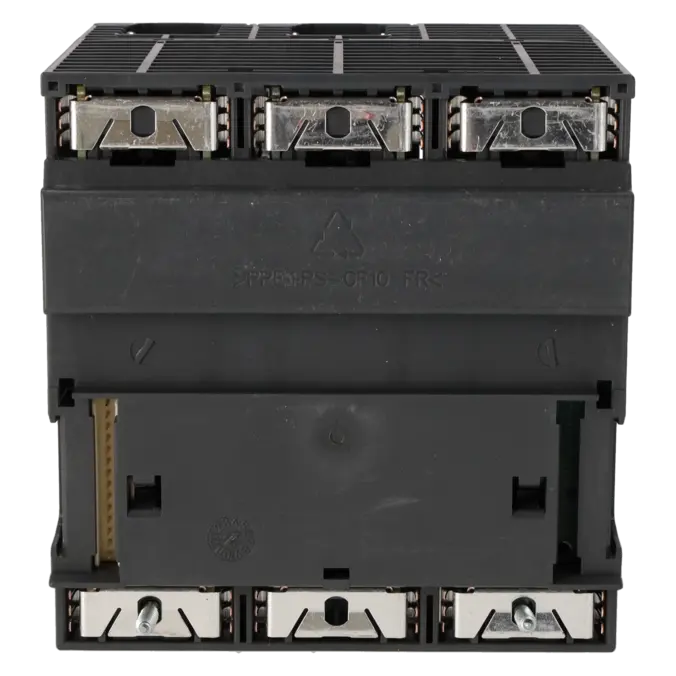

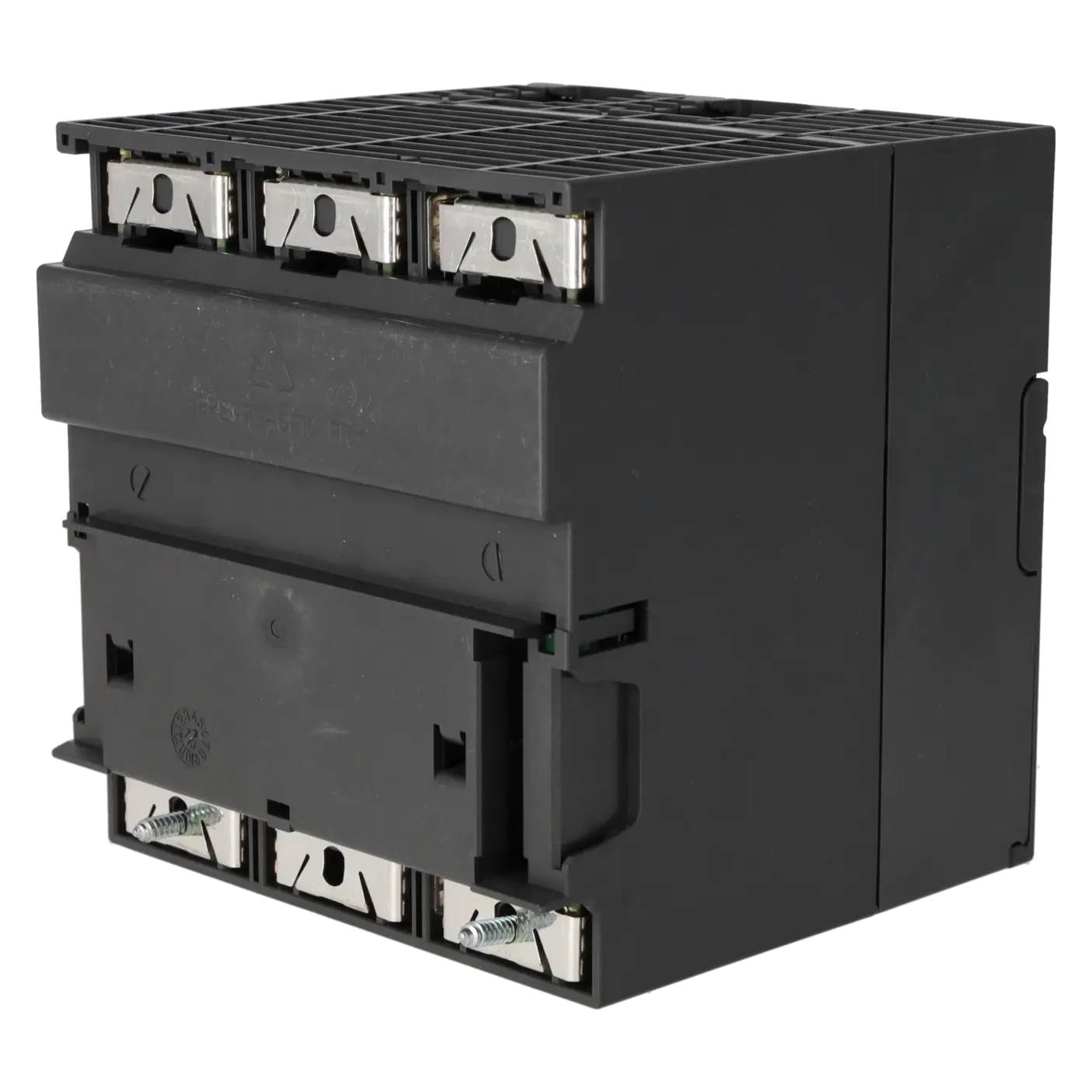

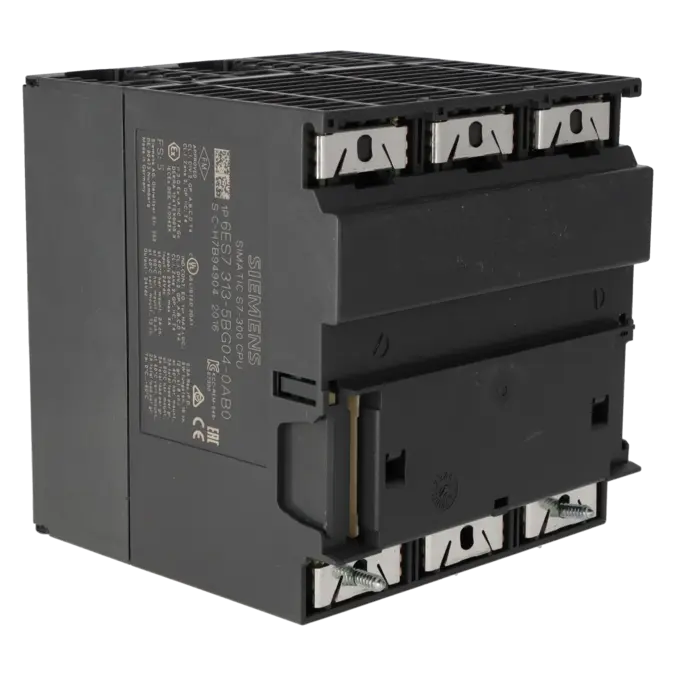

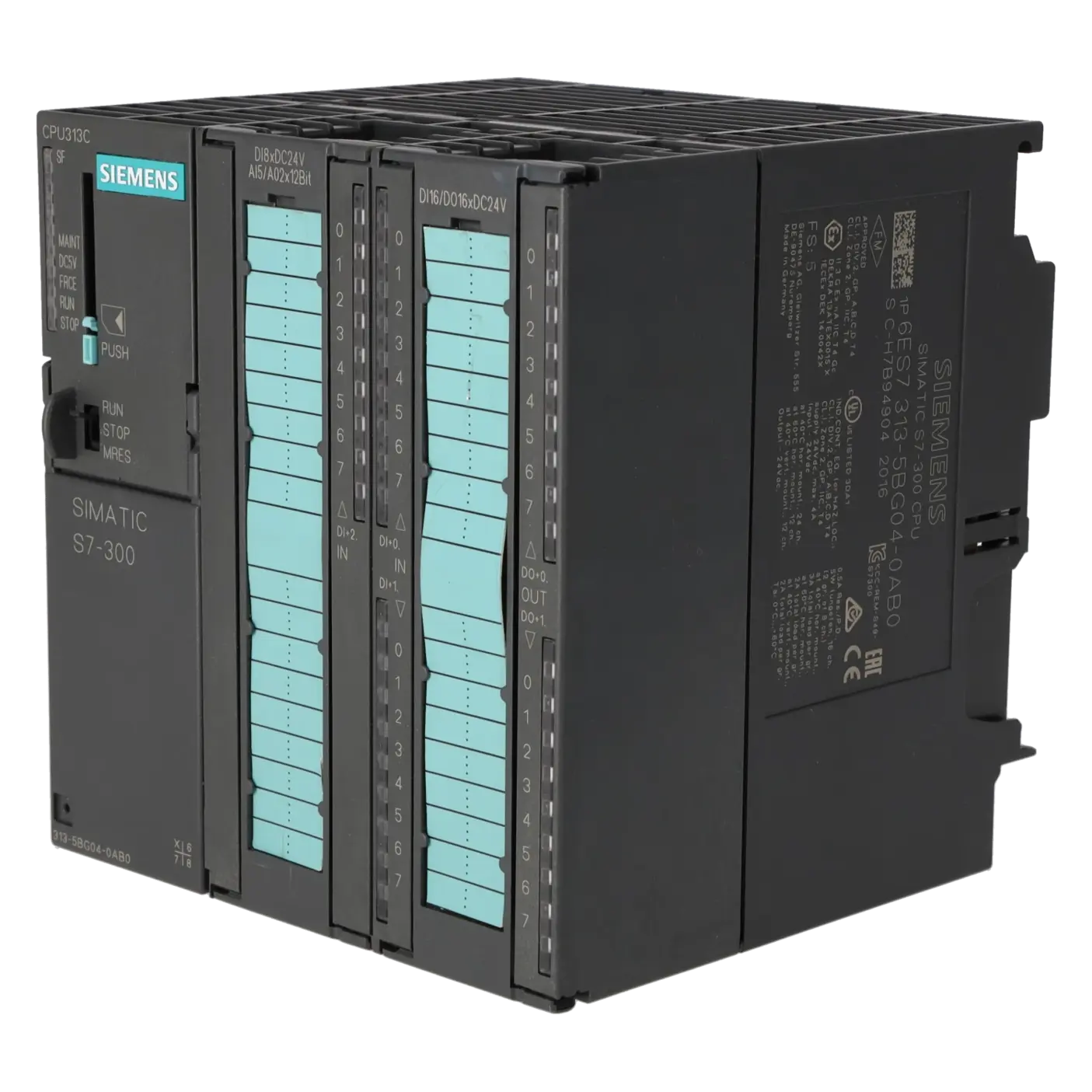

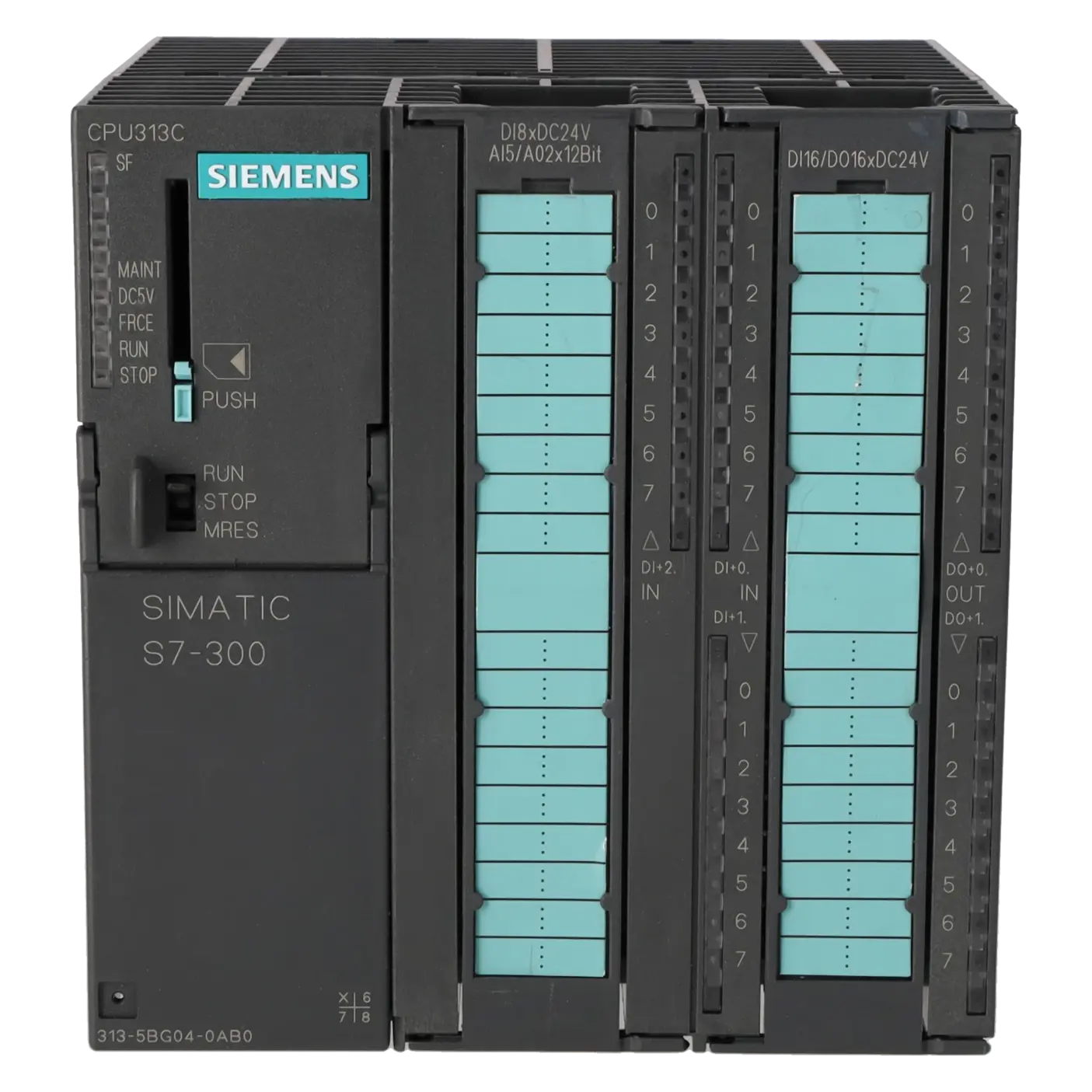

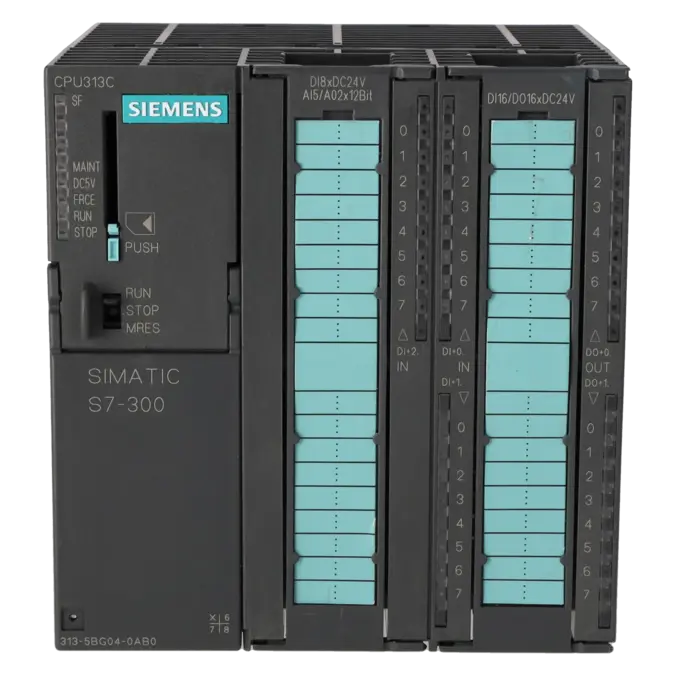

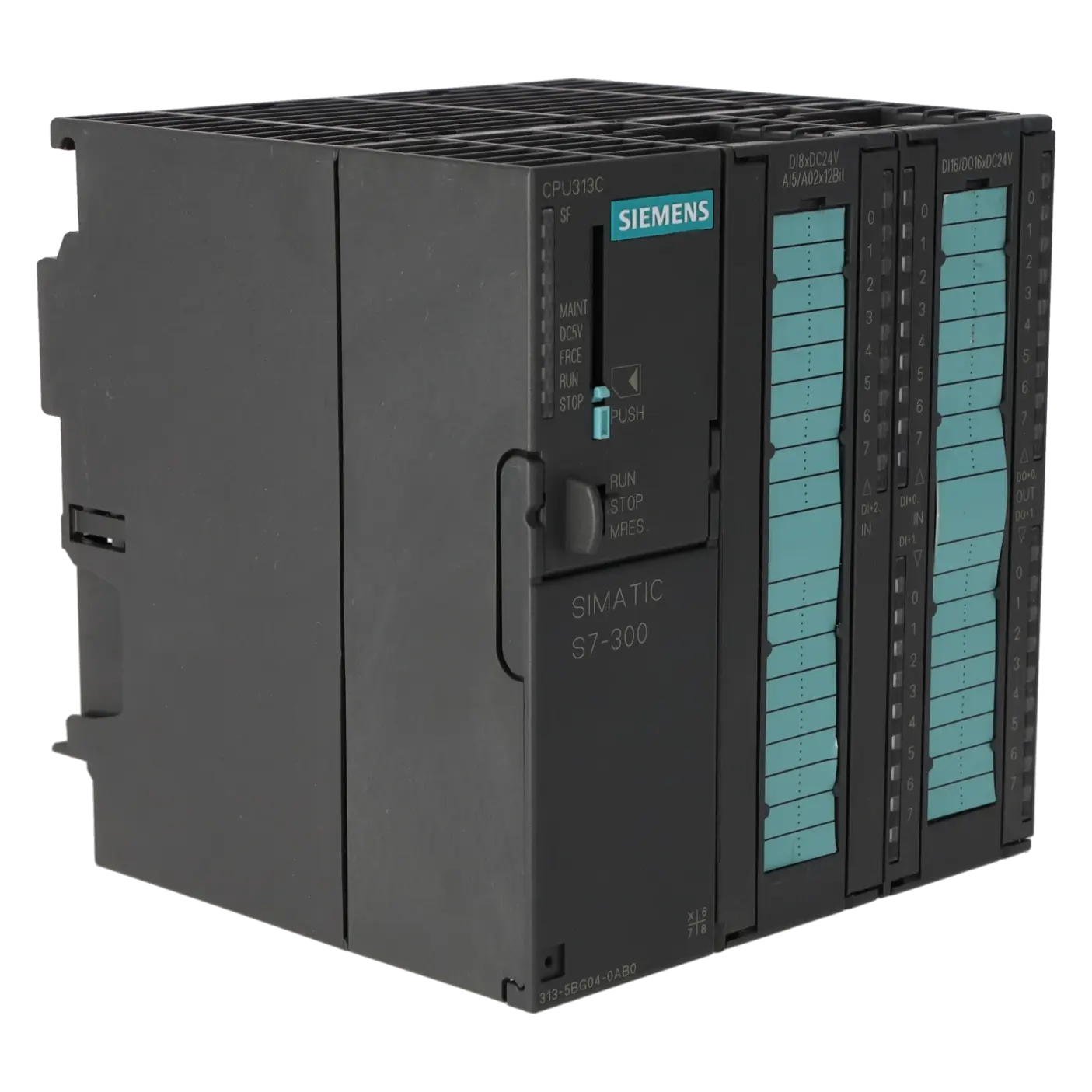

SIMATIC S7-300, CPU 313C, KOMPAKT-CPU MIT MPI, 24 DE/16 DA, 4AE, 2AA, 1 PT100, 3 SCHNELLE ZAEHLER (30 KHZ), INTEGR. STROMVERSORGUNG DC 24V, ARBEITSSPEICHER 128 KBYTE, FRONTSTECKER (2X 40-POLIG) UND MICRO MEMORY CARD ERFORDERLICH
Leistungen für SIEMENS 6ES7313-5BG04-0AB0
Reparatur
von 715,04 €
bis 1.287,08 €
Austausch
1.364,12 €
1.023,09 €
Gebraucht
1.515,69 €
1.136,77 €
Neu
1.684,10 €
1.263,07 €
SIEMENS |
6ES7313-5BG04-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.71 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515079095 | ||
| UPC | 040892788563 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4256 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20110913 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6ES7313-5BG04-0AB0 und wo wird es eingesetzt?
Die SIEMENS 6ES7313-5BG04-0AB0 ist eine SIMATIC S7-300 CPU 313C in Kompaktbauform. Sie verbindet die Steuerungsfunktion mit bereits integrierten digitalen und analogen Ein- und Ausgängen in einer Baugruppe. Dadurch eignet sie sich besonders für kompakte Maschinen, Retrofit-Projekte und klar abgegrenzte Automatisierungsaufgaben. Typische Einsatzfelder sind Fördertechnik, Montageplätze, Verpackungsmaschinen, Prüfanlagen oder kleinere Prozessabschnitte mit lokalem I/O-Bedarf. Die CPU kommuniziert über MPI, arbeitet mit 24 V DC und benötigt für den Betrieb eine SIMATIC Micro Memory Card sowie zwei 40-polige Frontstecker. Sie ist damit vor allem dort interessant, wo bestehende S7-300-Strukturen schnell weiterbetrieben, ersetzt oder wirtschaftlich abgesichert werden sollen.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Die CPU bietet 24 digitale Eingänge, 16 digitale Ausgänge, 4 analoge Eingänge, 2 analoge Ausgänge, 1 Pt100-Kanal und 3 schnelle Zähler mit 30 kHz. Das ist für viele Maschinensteuerungen ein Vorteil, weil Standard-I/O und technologische Signale bereits ohne zusätzliche Basismodule integriert sind. Der Arbeitsspeicher von 128 KB ist für typische S7-300-Anwendungen mit klassischer STEP-7-Projektierung ausgelegt. Die Versorgung erfolgt mit 24 V DC, zulässig sind 19,2 bis 28,8 V. Die CPU hat eine typische Stromaufnahme von 650 mA und eine typische Verlustleistung von 12 W. Für die Projektierung nennt Siemens STEP 7 V5.5 + SP1 oder höher beziehungsweise STEP 7 V5.3 + SP2 mit HSP 203. Praktisch wichtig ist außerdem: Die integrierten Kanäle besitzen feste Standardadressbereiche, was Inbetriebnahme und Tausch in Bestandsanlagen erleichtert.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Siemens führt die Baugruppe als spare part. In den recherchierten Herstellerinformationen wird eine Announcement of product phase-out zum 01.10.2023 und eine Product cancellation zum 01.10.2025 genannt; auf der EICHLER-Seite ist zusätzlich Produktstatus EOP: 2025-10-01 ausgewiesen. Für Instandhaltung, Einkauf und Produktionsverantwortliche bedeutet das: Die CPU gehört in eine aktive Obsoleszenzstrategie, weil langfristige Serienverfügbarkeit und Ersatzteilversorgung enger werden können. Ein vom Hersteller klar verifizierter 1:1-kompatibler Plug-and-Play-Nachfolger für genau diese MLFB ließ sich in den recherchierten Herstellerquellen nicht belegen. Siemens nennt im Migrationsleitfaden für die Modernisierung auf S7-1500 die CPU 1511C als Ziel-CPU. Das ist jedoch eine Migrationsoption, kein identischer Direktnachfolger ohne Engineering-Aufwand.
Verfügbare EICHLER Leistungen und wann sie relevant sind
Für diese CPU sind bei EICHLER mehrere Wege praxisnah nutzbar: Reparatur, Austausch, Gebraucht und Neu. Eine Reparatur ist besonders sinnvoll, wenn bestehendes Programm, Verdrahtung und Freigaben möglichst unverändert bleiben sollen; EICHLER nennt dafür typische Durchlaufzeiten von 2 bis 5 Tagen. Austausch, Gebraucht und Neu sind vor allem dann stark, wenn ungeplante Stillstände schnell beendet werden müssen; für diese Varianten werden auf der Produktseite meist 1 bis 3 Tage genannt. Zusätzlich ist ein Prüfprotokoll für CPU/Zentralbaugruppe verfügbar, was bei qualitätssensiblen Anlagen und dokumentationspflichtigen Prozessen hilfreich ist. Die Reparaturen umfassen technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Genau das hilft, die Funktionsfähigkeit einer bestehenden Anlage auch dann abzusichern, wenn die Baugruppe bereits im Obsoleszenzkontext betrieben wird.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 313C |
| HW-Funktionsstand | 1 |
| Firmware-Version | V3.3 |
| Engineering mit | |
| ● Programmierpaket | STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.3 + SP2 mit HSP 203 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | LS-Schalter, Typ C, min. 2 A; LS-Schalter, Typ B, min. 4 A |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| ● Wiederholrate, min. | 1 s |
| Lastspannung L+ | |
| Digitaleingänge | |
| — Nennwert (DC) | 24 V |
| — Verpolschutz | Ja |
| Digitalausgänge | |
| — Nennwert (DC) | 24 V |
| — Verpolschutz | Nein |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 650 mA |
| Stromaufnahme (im Leerlauf), typ. | 150 mA |
| Einschaltstrom, typ. | 5 A |
| I²t | 0,7 A²·s |
| Digitaleingänge | |
| ● aus Lastspannung L+ (ohne Last), max. | 80 mA |
| Digitalausgänge | |
| ● aus Lastspannung L+, max. | 50 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 12 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 128 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,07 µs |
| für Wortoperationen, typ. | 0,15 µs |
| für Festpunktarithmetik, typ. | 0,2 µs |
| für Gleitpunktarithmetik, typ. | 0,72 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Anzahl, max. | siehe Operationsliste |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 4; OB 80, 82, 85, 87 |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 64 kbyte |
| Merker | |
| ● Größe, max. | 256 byte |
| ● Remanenz vorhanden | Ja; MB 0 bis MB 255 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 kbyte; max. 2048 byte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 1 024 byte |
| ● Ausgänge | 1 024 byte |
| davon dezentral | |
| — Eingänge | keine |
| — Ausgänge | keine |
| Prozessabbild | |
| ● Eingänge | 1 024 byte |
| ● Ausgänge | 1 024 byte |
| ● Eingänge, einstellbar | 1 024 byte |
| ● Ausgänge, einstellbar | 1 024 byte |
| ● Eingänge, voreingestellt | 128 byte |
| ● Ausgänge, voreingestellt | 128 byte |
| Digitale Kanäle | |
| ● Eingänge | 1 016 |
| — davon zentral | 1 016 |
| ● Ausgänge | 1 008 |
| — davon zentral | 1 008 |
| Analoge Kanäle | |
| ● Eingänge | 253 |
| — davon zentral | 253 |
| ● Ausgänge | 250 |
| — davon zentral | 250 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 3 |
| Anzahl DP-Master | |
| ● integriert | keine |
| ● über CP | 4 |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 6 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 4 |
| ● Baugruppen je Baugruppenträger, max. | 8; im Baugruppenträger 3 max. 7 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 1 |
| ● Nummer/Nummernband | 0 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Nein |
| Digitaleingaben | |
| Anzahl der Eingänge | 24 |
| ● davon für technologische Funktionen nutzbare Eingänge | 12 |
| integrierte Kanäle (DI) | 24 |
| Eingangskennlinie nach IEC 61131, Typ 1 | Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 24 |
| — bis 60 °C, max. | 12 |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 12 |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | -3 ... +5 V |
| ● für Signal "1" | +15 ... +30 V |
| Eingangsstrom | |
| ● für Signal "1", typ. | 8 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Standardeingänge | |
| — parametrierbar | Ja; 0,1 / 0,3 / 3 / 15 ms (Sie können die Eingangsverzögerung der Standardeingänge während der Programmlaufzeit umprojektieren. Beachten Sie, dass Ihre neu eingestellte Filterzeit dann unter Umständen erst nach einmaligem Ablauf der bisherigen Filterzeit wirksam wird.) |
| — Nennwert | 3 ms |
| für Technologische Funktionen | |
| — bei "0" nach "1", max. | 16 µs; Minimale Impulsbreite/minimale Impulspause bei maximaler Zählfrequenz |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m; 100 m für technologische Funktionen |
| ● ungeschirmt, max. | 600 m; für technologische Funktionen: Nein |
| für Technologische Funktionen | |
| — geschirmt, max. | 100 m; bei maximaler Zählfrequenz |
| — ungeschirmt, max. | nicht erlaubt |
| Digitalausgaben | |
| Anzahl der Ausgänge | 16 |
| ● davon schnelle Ausgänge | 4; Achtung: Sie dürfen die schnellen Ausgänge Ihrer CPU nicht parallel schalten |
| integrierte Kanäle (DO) | 16 |
| Kurzschluss-Schutz | Ja; elektronisch taktend |
| ● Ansprechschwelle, typ. | 1 A |
| Begrenzung der induktiven Abschaltspannung auf | L+ (-48 V) |
| Ansteuern eines Digitaleingangs | Ja |
| Schaltvermögen der Ausgänge | |
| ● bei Lampenlast, max. | 5 W |
| Lastwiderstandsbereich | |
| ● untere Grenze | 48 Ω |
| ● obere Grenze | 4 kΩ |
| Ausgangsspannung | |
| ● für Signal "1", min. | L+ (-0,8 V) |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 500 mA |
| ● für Signal "1" zulässiger Bereich, min. | 5 mA |
| ● für Signal "1" zulässiger Bereich, max. | 0,6 A |
| ● für Signal "1" Mindestlaststrom | 5 mA |
| ● für Signal "0" Reststrom, max. | 0,5 mA |
| Parallelschalten von zwei Ausgängen | |
| ● zur Leistungserhöhung | Nein |
| ● zur redundanten Ansteuerung einer Last | Ja |
| Schaltfrequenz | |
| ● bei ohmscher Last, max. | 100 Hz |
| ● bei induktiver Last, max. | 0,5 Hz |
| ● bei Lampenlast, max. | 100 Hz |
| ● der Impulsausgänge, bei ohmscher Last, max. | 2,5 kHz |
| Summenstrom der Ausgänge (je Gruppe) | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 3 A |
| — bis 60 °C, max. | 2 A |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 2 A |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| ● ungeschirmt, max. | 600 m |
| Analogeingaben | |
| Anzahl Analogeingänge | 4 |
| ● bei Spannungs-/Strommessung | 4 |
| ● bei Widerstands-/Widerstandthermometermessung | 1 |
| integrierte Kanäle (AI) | 5; 4x Strom/Spannung, 1x Widerstand |
| zulässige Eingangsspannung für Stromeingang (Zerstörgrenze), max. | 5 V; dauerhaft |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. | 30 V; dauerhaft |
| zulässiger Eingangsstrom für Spannungseingang (Zerstörgrenze), max. | 0,5 mA; dauerhaft |
| zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. | 50 mA; dauerhaft |
| elektrische Eingangsfrequenz, max. | 400 Hz |
| Leerlaufspannung für Widerstandsgeber, typ. | 3,3 V |
| Konstantmessstrom für Widerstandsgeber, typ. | 1,25 mA |
| technische Einheit für Temperaturmessung einstellbar | Ja; Grad Celsius / Grad Fahrenheit / Kelvin |
| Eingangsbereiche | |
| ● Spannung | Ja; ±10 V / 100 kΩ; 0 V bis 10 V / 100 kΩ |
| ● Strom | Ja; ±20 mA / 100 Ω; 0 mA bis 20 mA / 100 Ω; 4 mA bis 20 mA / 100 Ω |
| ● Widerstandsthermometer | Ja; Pt 100 / 10 MΩ |
| ● Widerstand | Ja; 0 Ω bis 600 Ω / 10 MΩ |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● 0 bis +10 V | Ja |
| — Eingangswiderstand (0 bis 10 V) | 100 kΩ |
| Eingangsbereiche (Nennwerte), Ströme | |
| ● 0 bis 20 mA | Ja |
| — Eingangswiderstand (0 bis 20 mA) | 100 Ω |
| ● -20 mA bis +20 mA | Ja |
| — Eingangswiderstand (-20 mA bis +20 mA) | 100 Ω |
| ● 4 mA bis 20 mA | Ja |
| — Eingangswiderstand (4 mA bis 20 mA) | 100 Ω |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer | |
| ● Pt 100 | Ja |
| — Eingangswiderstand (Pt 100) | 10 MΩ |
| Eingangsbereiche (Nennwerte), Widerstände | |
| ● 0 bis 600 Ohm | Ja |
| — Eingangswiderstand (0 bis 600 Ohm) | 10 MΩ |
| Thermoelement (TC) | |
| Temperaturkompensation | |
| — parametrierbar | Nein |
| Kennlinienlinearisierung | |
| ● parametrierbar | Ja; softwaremäßig |
| — für Widerstandsthermometer | Pt 100 |
| Leitungslänge | |
| ● geschirmt, max. | 100 m |
| Analogausgaben | |
| integrierte Kanäle (AO) | 2 |
| Spannungsausgang, Kurzschluss-Schutz | Ja |
| Spannungsausgang, Kurzschlussstrom, max. | 55 mA |
| Stromausgang, Leerlaufspannung, max. | 14 V |
| Ausgangsbereiche, Spannung | |
| ● 0 bis 10 V | Ja |
| ● -10 V bis +10 V | Ja |
| Ausgangsbereiche, Strom | |
| ● 0 bis 20 mA | Ja |
| ● -20 mA bis +20 mA | Ja |
| ● 4 mA bis 20 mA | Ja |
| Anschluss der Aktoren | |
| ● für Spannungsausgang Zweileiter-Anschluss | Ja; ohne Kompensation der Leitungswiderstände |
| ● für Spannungsausgang Vierleiter-Anschluss | Nein |
| ● für Stromausgang Zweileiter-Anschluss | Ja |
| Bürdenwiderstand (im Nennbereich des Ausgangs) | |
| ● bei Spannungsausgängen, min. | 1 kΩ |
| ● bei Spannungsausgängen, kapazitive Last, max. | 0,1 µF |
| ● bei Stromausgängen, max. | 300 Ω |
| ● bei Stromausgängen, induktive Last, max. | 0,1 mH |
| Zerstörgrenze gegen von außen angelegte Spannungen und Ströme | |
| ● Spannungen an den Ausgängen gegen MANA | 16 V; dauerhaft |
| ● Strom, max. | 50 mA; dauerhaft |
| Leitungslänge | |
| ● geschirmt, max. | 200 m |
| Analogwertbildung für die Eingänge | |
| Messprinzip | Momentanwertverschlüsselung (sukzessive Approximation) |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 12 bit |
| ● Integrationszeit parametrierbar | Ja; 16,6 / 20 ms |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 50 / 60 Hz |
| ● Zeitkonstante des Eingangsfilters | 0,38 ms |
| ● Grundausführungszeit der Baugruppe (alle Kanäle freigegeben) | 1 ms |
| Analogwertbildung für die Ausgänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 12 bit |
| ● Wandlungszeit (pro Kanal) | 1 ms |
| Einschwingzeit | |
| ● für ohmsche Last | 0,6 ms |
| ● für kapazitive Last | 1 ms |
| ● für induktive Last | 0,5 ms |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Spannungsmessung | Ja |
| ● für Strommessung als 2-Draht-Messumformer | Ja; mit externer Versorgung |
| ● für Strommessung als 4-Draht-Messumformer | Ja |
| ● für Widerstandsmessung mit Zweileiter-Anschluss | Ja; ohne Kompensation der Leitungswiderstände |
| ● für Widerstandsmessung mit Dreileiter-Anschluss | Nein |
| ● für Widerstandsmessung mit Vierleiter-Anschluss | Nein |
| Anschließbare Geber | |
| ● 2-Draht-Sensor | Ja |
| — zulässiger Ruhestrom (2-Draht-Sensor), max. | 1,5 mA |
| Fehler/Genauigkeiten | |
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) | 0,006 %/K |
| Übersprechen zwischen den Eingängen, min. | 60 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) | 0,06 % |
| Ausgangswelligkeit (bezogen auf Ausgangsbereich, Bandbreite 0 bis 50 kHz), (+/-) | 0,1 % |
| Linearitätsfehler (bezogen auf Ausgangsbereich), (+/-) | 0,15 % |
| Temperaturfehler (bezogen auf Ausgangsbereich), (+/-) | 0,01 %/K |
| Übersprechen zwischen den Ausgängen, min. | 60 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Ausgangsbereich), (+/-) | 0,06 % |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 1 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 1 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 1 % |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) | 1 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) | 1 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,8 %; Linearitätsfehler ±0,06 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,8 %; Linearitätsfehler ±0,06 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,8 %; Linearitätsfehler ±0,2 % |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) | 0,8 % |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) | 0,8 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) | 0,8 % |
| Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz | |
| ● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. | 30 dB |
| ● Gleichtaktstörung, min. | 40 dB |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 0 |
| Anzahl Schnittstellen RS 485 | 1; MPI |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Nein |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 187,5 kbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Nein |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja; nur Server, einseitig projektierte Verbindung |
| — S7-Kommunikation, als Client | Nein; aber über CP und ladbare FB |
| — S7-Kommunikation, als Server | Ja |
| Protokolle | |
| PROFIsafe | Nein |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Nein |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | 180 byte; bei PUT / GET |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 240 byte; als Server |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| Anzahl Verbindungen | |
| ● gesamt | 8 |
| ● verwendbar für PG-Kommunikation | 7 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 7 |
| ● verwendbar für OP-Kommunikation | 7 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 7 |
| ● verwendbar für S7-Basis-Kommunikation | 4 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 4 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 8; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4 |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | 499 |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnoseanzeige LED | |
| ● Statusanzeige Digitaleingang (grün) | Ja |
| ● Statusanzeige Digitalausgang (grün) | Ja |
| Integrierte Funktionen | |
| Zähler | |
| ● Anzahl Zähler | 3; siehe Handbuch "Technologische Funktionen" |
| ● Zählfrequenz, max. | 30 kHz |
| Frequenzmessung | Ja |
| ● Anzahl Frequenzmesser | 3; bis max. 30 kHz (siehe Handbuch "Technologische Funktionen") |
| gesteuertes Positionieren | Nein |
| integrierte Funktionsbausteine (Regeln) | Ja; PID-Regler (siehe Handbuch "Technologische Funktionen") |
| PID-Regler | Ja |
| Anzahl Impulsausgänge | 3; Pulsweitenmodulation bis max. 2,5 kHz (siehe Handbuch "Technologische Funktionen") |
| Grenzfrequenz (Impuls) | 2,5 kHz |
| Potenzialtrennung | |
| Potenzialtrennung Digitaleingaben | |
| ● Potenzialtrennung Digitaleingaben | Ja |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Digitalausgaben | |
| ● Potenzialtrennung Digitalausgaben | Ja |
| ● zwischen den Kanälen | Ja |
| ● zwischen den Kanälen, in Gruppen zu | 8 |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Analogeingaben | |
| ● Potenzialtrennung Analogeingaben | Ja; gemeinsam für Analogperipherie |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Analogausgaben | |
| ● Potenzialtrennung Analogausgaben | Ja; gemeinsam für Analogperipherie |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Isolation | |
| Isolation geprüft mit | DC 600 V |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.3 + SP2 mit HSP 203 |
| ● STEP 7-Lite | Nein |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 120 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 660 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum geht meine CPU 313C mit SF in STOP, obwohl ich nur das Programm geändert habe? | Häufig steckt ein Programmierfehler dahinter, etwa ein nicht geladener Baustein, eine falsche Blocknummer, ein unpassender Timer- oder Zählerzugriff oder ein Zugriff auf einen falschen Speicherbereich. Siemens beschreibt dafür den Aufruf von OB121; ist dieser nicht geladen, geht die CPU in STOP. Deshalb zuerst den Diagnosepuffer lesen, anschließend die betroffenen Bausteinaufrufe, DB-Zugriffe und absoluten Adressen in STEP 7 prüfen und das korrigierte Projekt vollständig neu übersetzen und laden. |
| Warum geht die CPU 313C bei Peripheriezugriff oder Baugruppenfehler in STOP? | Wenn beim Lesen oder Schreiben auf eine Baugruppe ein Fehler auftritt, wird laut Siemens OB122 aufgerufen. Ist der OB nicht vorhanden, geht die CPU in STOP. Prüfen Sie deshalb die Adressierung in der HW-Konfig, die tatsächliche Steckplatzbelegung, die Verdrahtung sowie den Zustand von Baugruppen, DP-Slaves oder IO-Devices. Bei gelockerten Steckverbindern oder defekten Modulen sollten betroffene Teilnehmer mechanisch gesichert oder ersetzt und anschließend Diagnosepuffer und Prozessabbild erneut geprüft werden. |
| Warum leuchten BF und SF nach dem Ausfall eines PROFIBUS-DP-Slaves? | Siemens ordnet das je nach Ursache OB86 oder OB82 zu. Fehlen diese OBs, kann die CPU in STOP gehen. Sind die OBs vorhanden, bleibt die CPU häufig anlauf- oder betriebsfähig, auch wenn BF und SF weiter anstehen. Für eine saubere Reaktion müssen Stationsausfall und Diagnosealarm im Anwenderprogramm abgefangen werden. Zusätzlich sollten Busstecker, Abschlusswiderstände, Slave-Spannungsversorgung und die Parametrierung des betroffenen DP-Teilnehmers geprüft werden. |
| Warum startet die CPU nach einem MMC-Wechsel nicht oder die STOP-LED blinkt dauerhaft? | Die CPU 313C benötigt zwingend eine SIMATIC Micro Memory Card. Ist die MMC defekt, unpassend beschrieben oder enthält sie ein Projekt beziehungsweise eine Hardwarekonfiguration, die nicht zur realen Station passt, kann die CPU in STOP gehen oder ein vollständiges Urlöschen anfordern. Siemens weist außerdem darauf hin, dass Anwender die MMC nicht klassisch formatieren, sondern nur zurücksetzen können. Praktisch heißt das: passende MMC verwenden, CPU und MMC korrekt zurücksetzen, Projekt neu übertragen und erst danach wieder in RUN schalten. |
Ist 6ES7313-5BG04-0AB0 noch lieferbar oder bereits abgekündigt?
Die CPU ist kein regulärer Wachstumsartikel mehr. Siemens führt sie als spare part und nennt eine Abkündigungsankündigung zum 01.10.2023 sowie eine Produktabkündigung zum 01.10.2025. Gleichzeitig zeigt die EICHLER-Seite, dass für diese Baugruppe weiterhin mehrere Beschaffungs- und Servicewege bestehen: Reparatur, Austausch, Gebraucht und Neu. Für Einkauf und Instandhaltung heißt das: Die Baugruppe ist noch beschaffbar, sollte aber nicht mehr wie ein langfristig unkritischer Serienartikel behandelt werden. Verfügbarkeit, Reaktionszeit und Versorgungssicherheit sollten aktiv geplant werden.
Welche Speicherkarte braucht die 6ES7313-5BG04-0AB0?
Die CPU benötigt zwingend eine SIMATIC Micro Memory Card. Siemens beschreibt ausdrücklich, dass diese CPUs keinen integrierten Ladespeicher besitzen und deshalb für den Betrieb eine MMC gesteckt sein muss. Im Datenblatt ist außerdem ein steckbarer Ladespeicher bis maximal 8 MB angegeben. Für Betreiber ist wichtig: Die Karte sollte nicht nur zur CPU passen, sondern auch ausreichend Speicher für Projekt- und Anwenderdaten bieten. Bei Störungen rund um Kartenwechsel, Projektübernahme oder Urlöschen ist die MMC daher immer eine der ersten Prüfstellen.
Mit welcher Software lässt sich die CPU projektieren?
Siemens nennt für diese CPU STEP 7 V5.5 + SP1 oder höher beziehungsweise STEP 7 V5.3 + SP2 mit HSP 203. Zusätzlich verweist Siemens in den Firmware-Hinweisen darauf, dass bei Verwendung des TIA Portals V12 oder höher eingesetzt werden sollte, sofern möglich. Für Bestandsanlagen ist damit klar: Die CPU ist stark im klassischen STEP-7-Umfeld verankert, kann aber in vielen Fällen auch in modernere Engineering-Umgebungen eingebunden werden. Für servicekritische Anlagen sollte vor Änderungen immer geprüft werden, ob Projektstand, Hardwarekatalog und Firmwarestand sauber zueinander passen.
Kann ich eine defekte CPU 313C einfach durch dieselbe Artikelnummer ersetzen?
Ein Tausch gegen dieselbe MLFB 6ES7313-5BG04-0AB0 minimiert den Anpassungsbedarf, weil Grundfunktionen und integrierte I/O-Struktur gleich bleiben. Vor dem Wiederanlauf sollten dennoch MMC-Inhalt, Hardwarekonfiguration, Adressierung, Firmwarestand und Diagnosepuffer geprüft werden. Gerade bei älteren Anlagen entstehen Probleme oft nicht durch die CPU selbst, sondern durch unpassende Karteninhalte, inkonsistente Projektstände oder Peripherieabweichungen. Für die Praxis bedeutet das: Ein 1:1-Tausch ist meist der sauberste Weg, aber erst nach technischer Plausibilitätsprüfung von Projekt, Speicherkarte und angebundener Peripherie.
Gibt es einen direkten Nachfolger oder nur eine Migrationsoption?
Für die exakt recherchierte Artikelnummer ließ sich in den Herstellerquellen kein eindeutig als 1:1-kompatibler Direktnachfolger verifizieren. Siemens nennt im Migrationsleitfaden S7-300/S7-400 nach S7-1500 für die 6ES7313-5BG04-0AB0 die CPU 1511C als Ziel-CPU. Das ist wichtig für Entscheider: 1511C ist eine belastbare Modernisierungsrichtung, aber kein steckgleicher Ersatz ohne Engineering, Hardwareprüfung und Anpassung des Migrationskonzepts. Für kurzfristige Verfügbarkeit ist deshalb meist die Kombination aus Reparatur, Austausch oder identischer Ersatzbaugruppe der risikoärmere Weg.
Wann ist Reparatur wirtschaftlich sinnvoller als Gebraucht, Austausch oder Neu?
Reparatur ist besonders wirtschaftlich, wenn die Anlage kurzfristig wieder laufen soll und bestehendes Programm, Verdrahtung und Freigabestatus möglichst unverändert bleiben müssen. Austausch ist dann stark, wenn die Downtime entscheidend ist und sofort ein funktionsgeprüftes Ersatzteil benötigt wird. Gebraucht kann sinnvoll sein, wenn Verfügbarkeit und Budget im Vordergrund stehen. Neu ist vor allem für Unternehmen attraktiv, die eine möglichst klare Materialhistorie bevorzugen. Bei EICHLER wird die Entscheidung durch kurze Reaktionszeiten, optionale Prüfprotokolle und die Angabe von mindestens 24 Monaten Garantie auf Reparaturen zusätzlich abgesichert.
