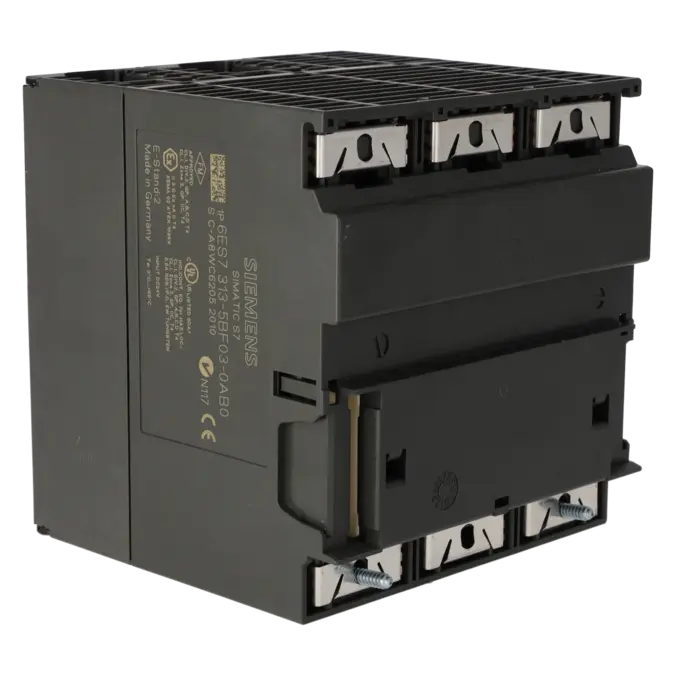

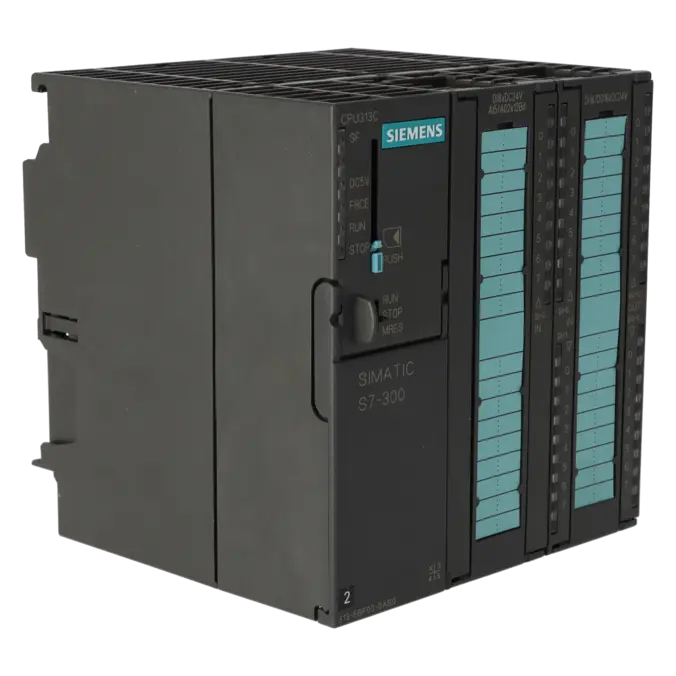

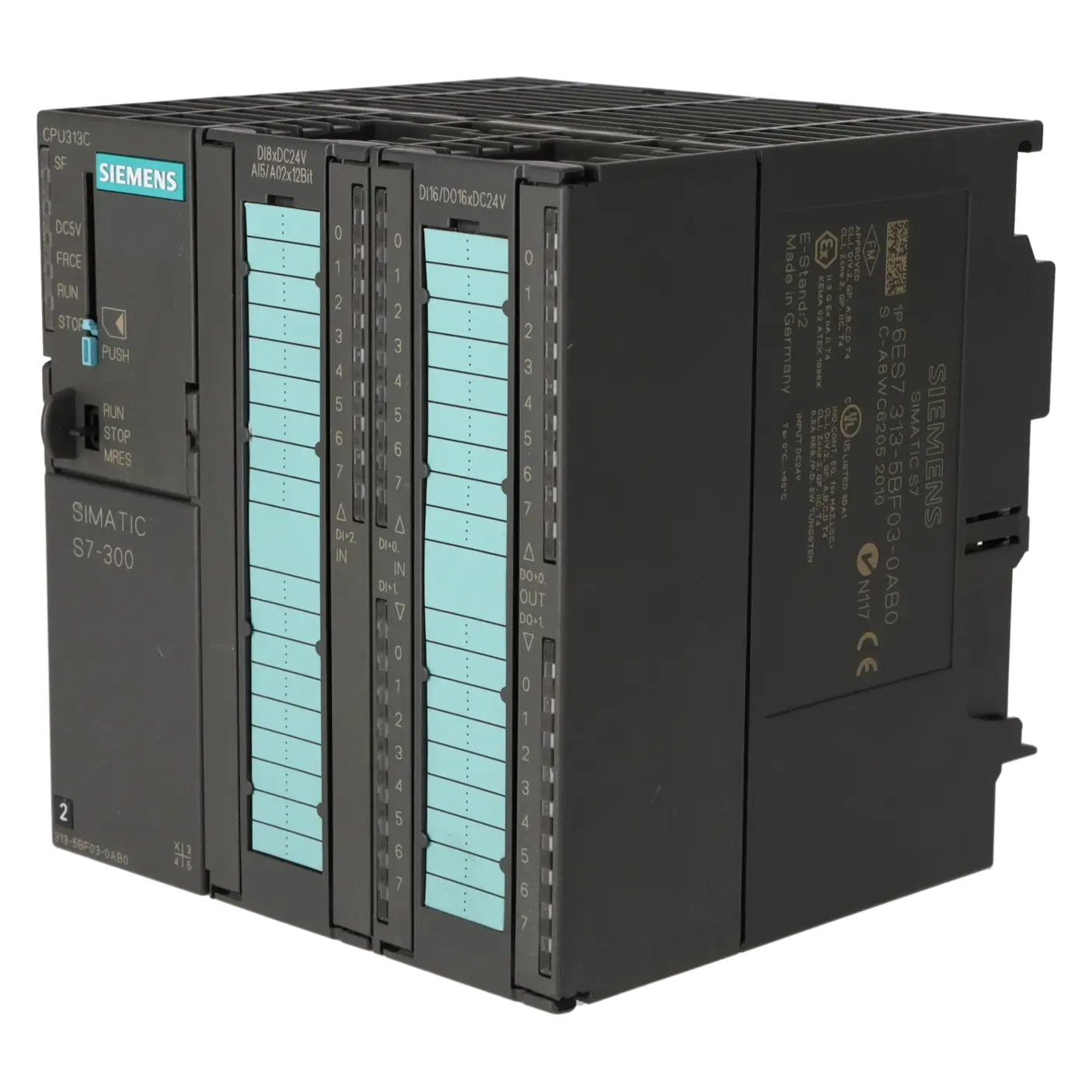

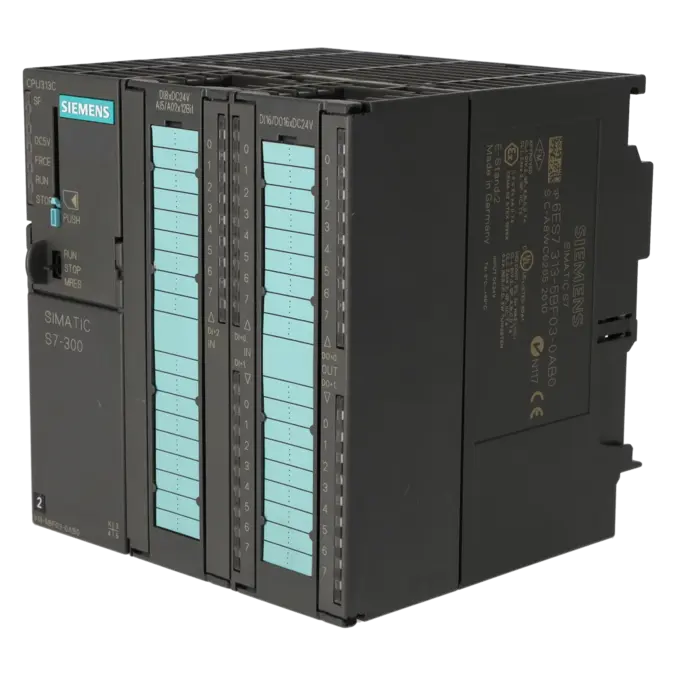

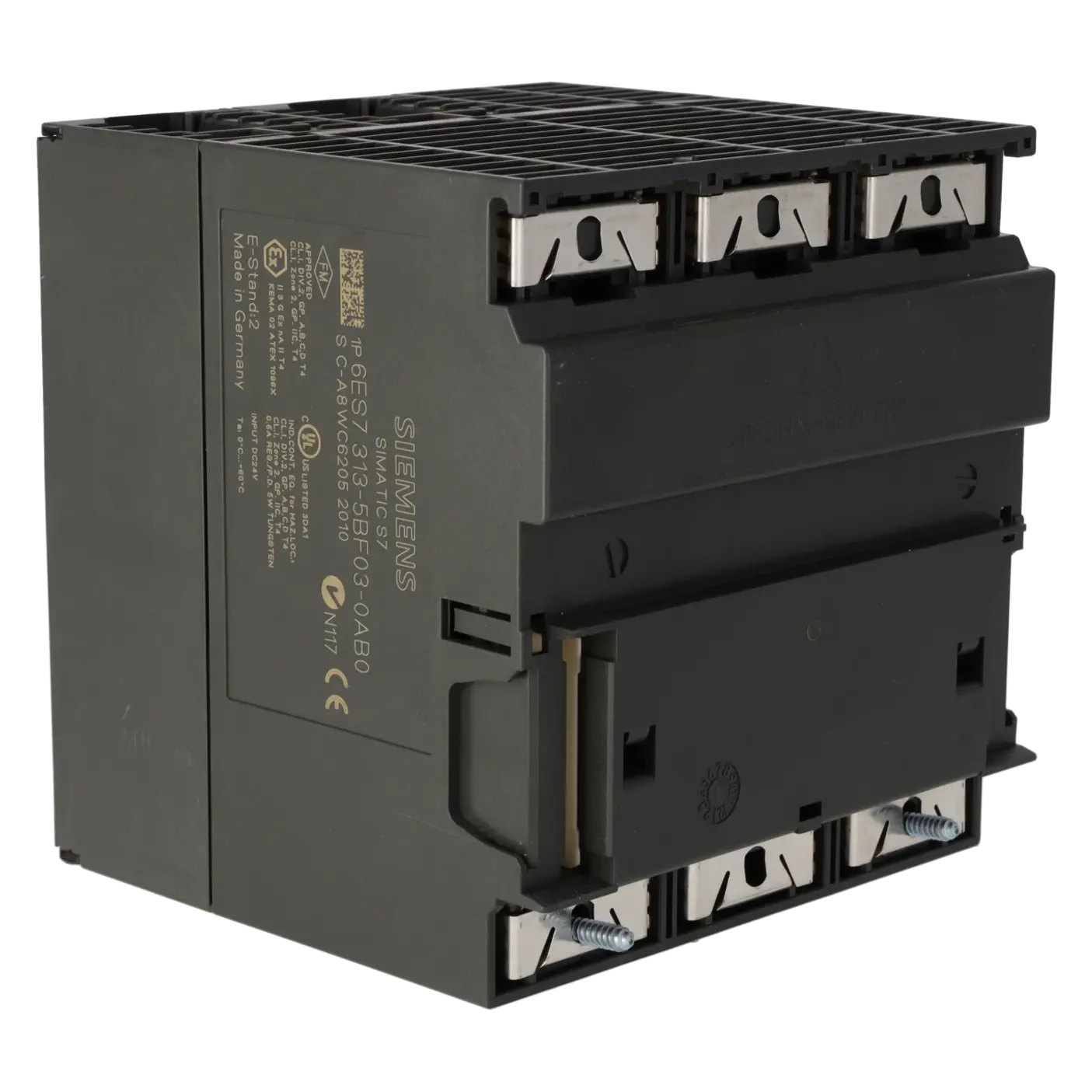

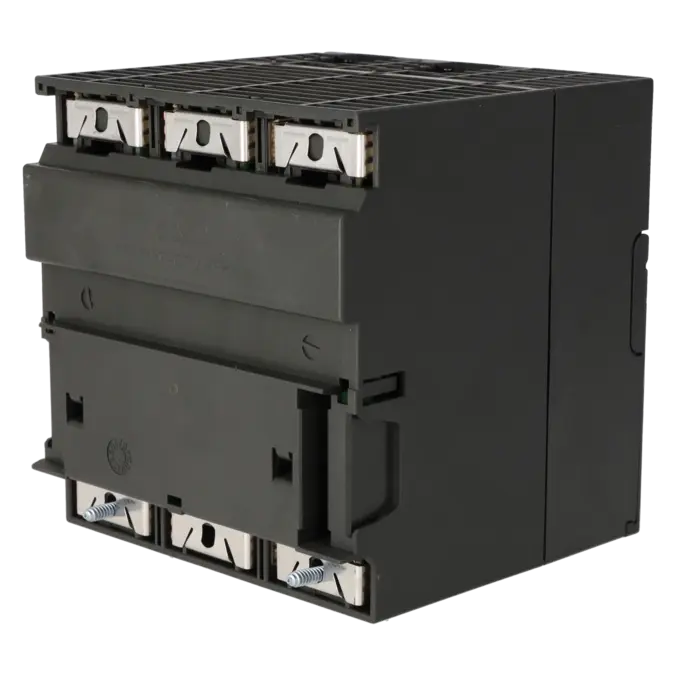

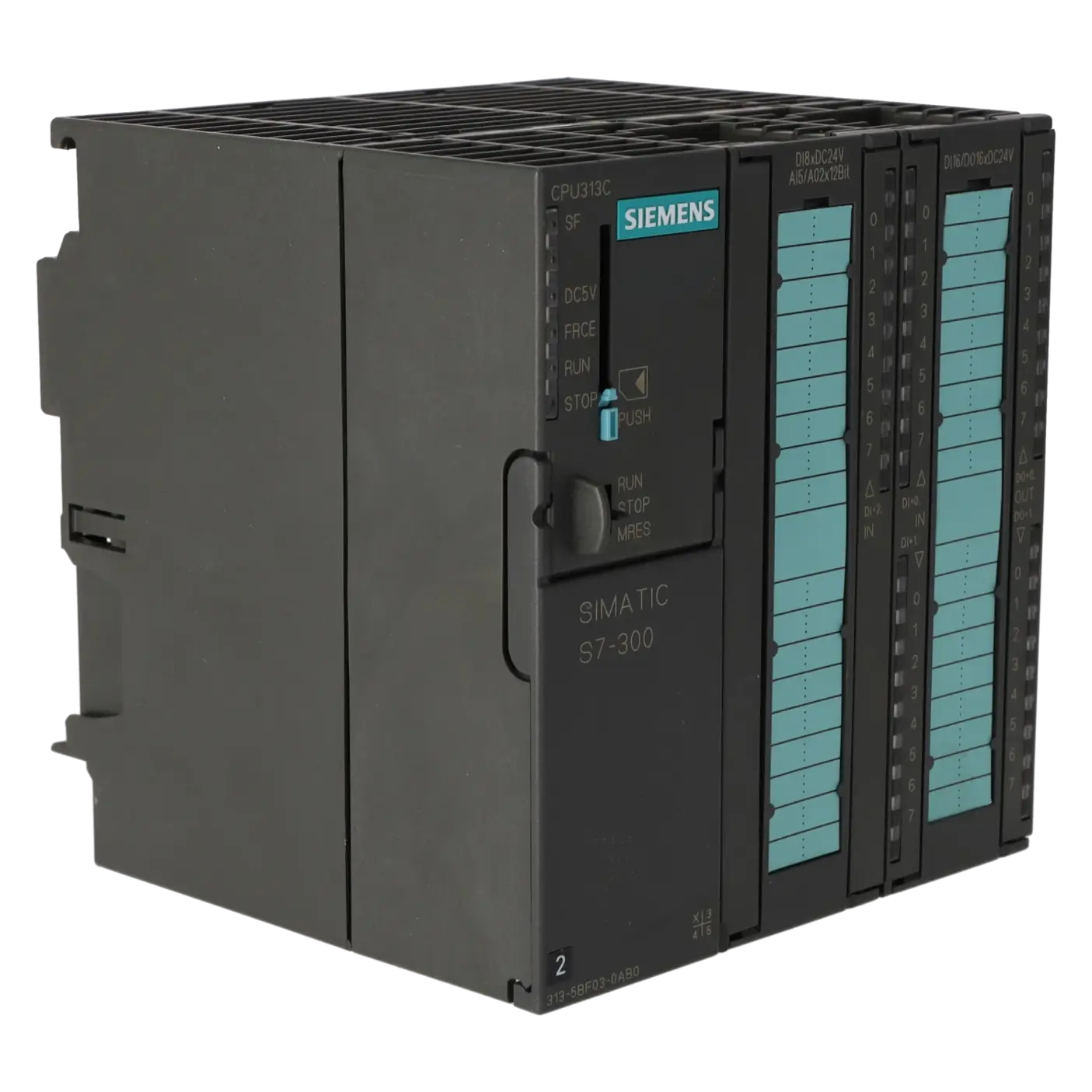

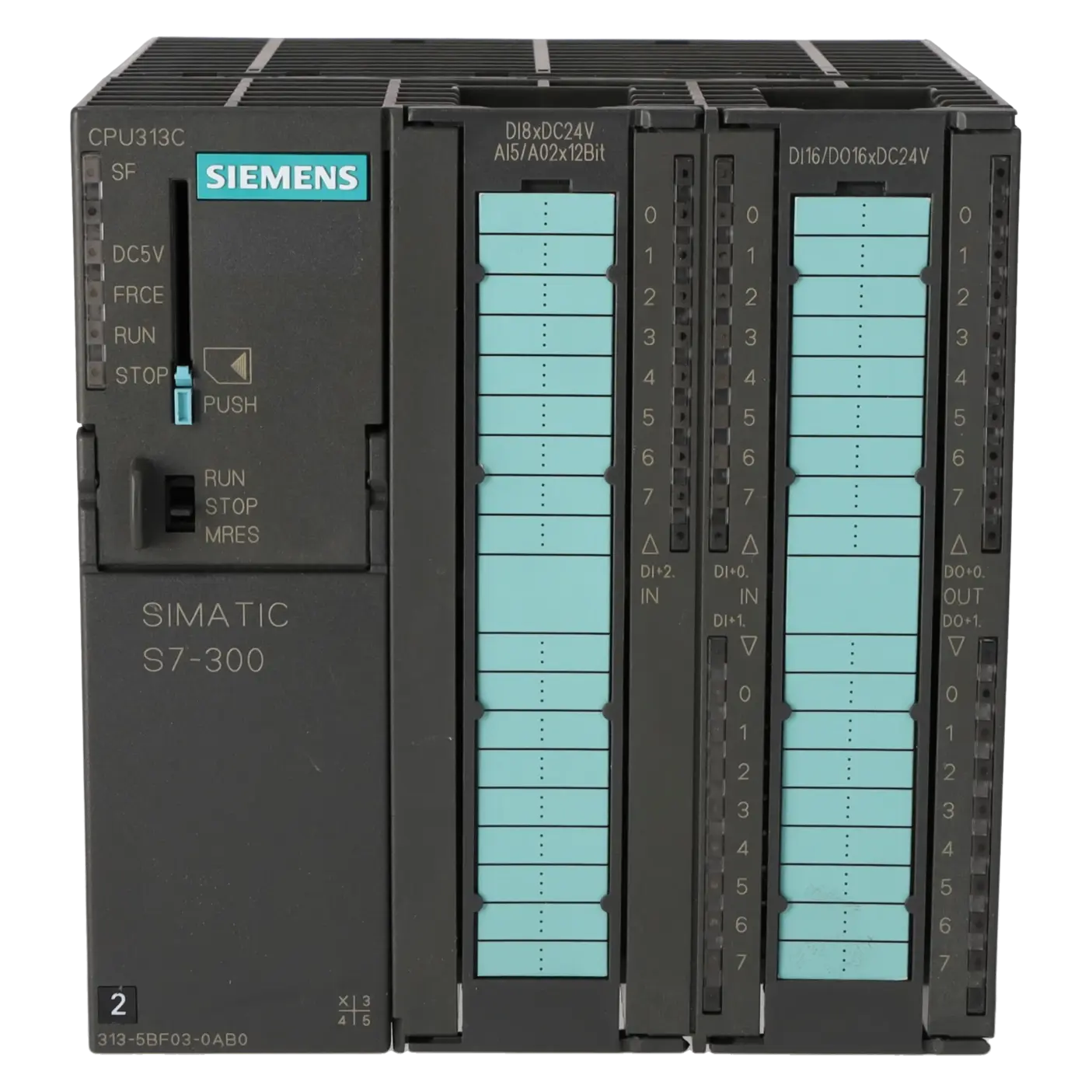

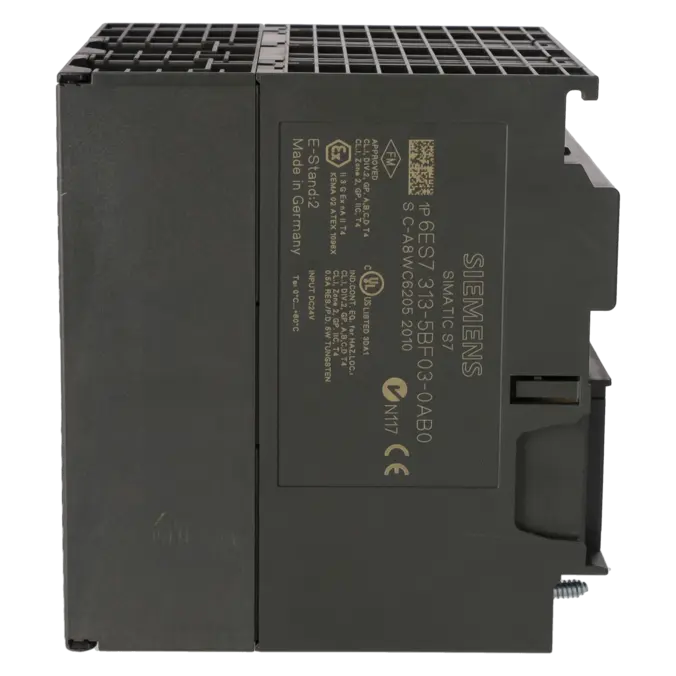

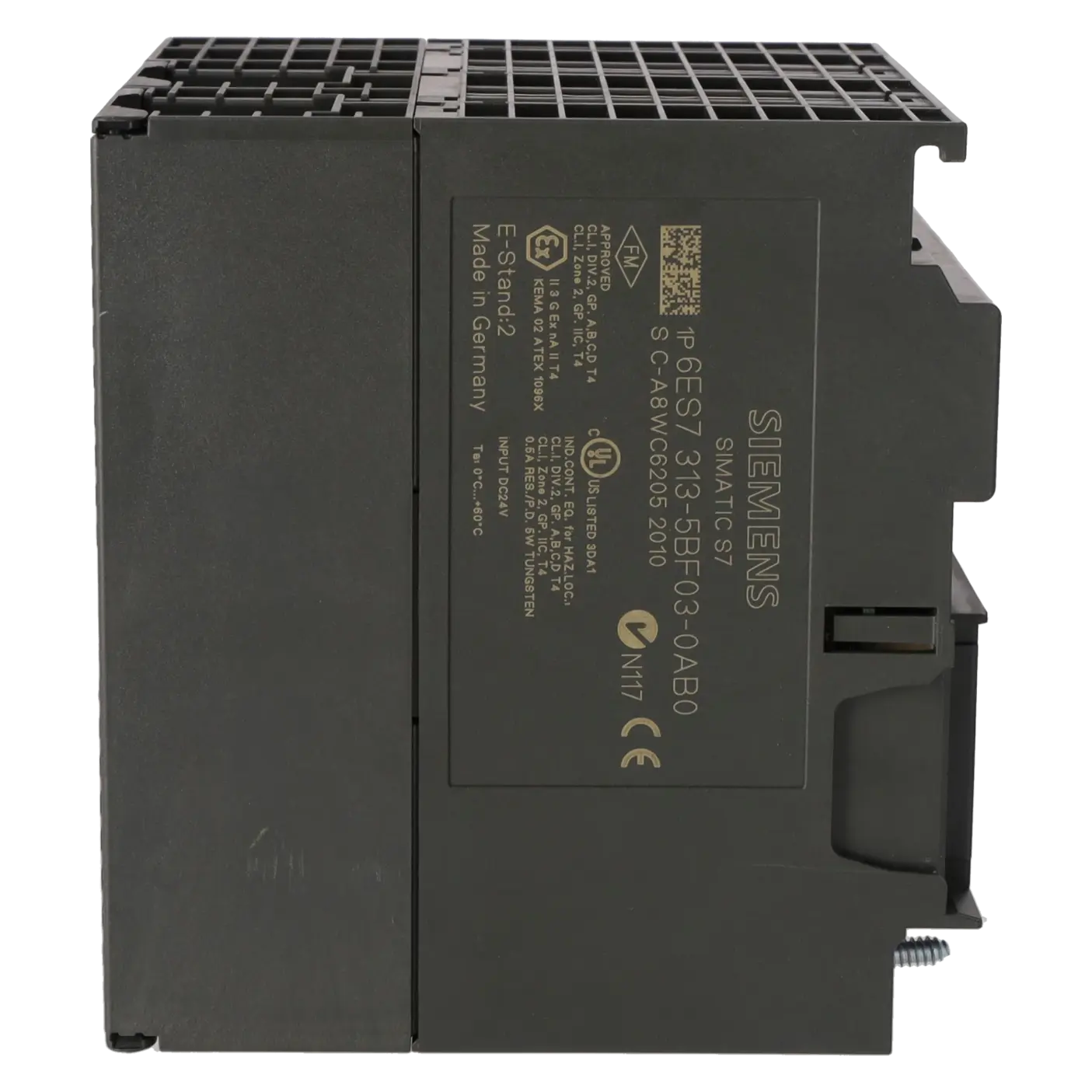

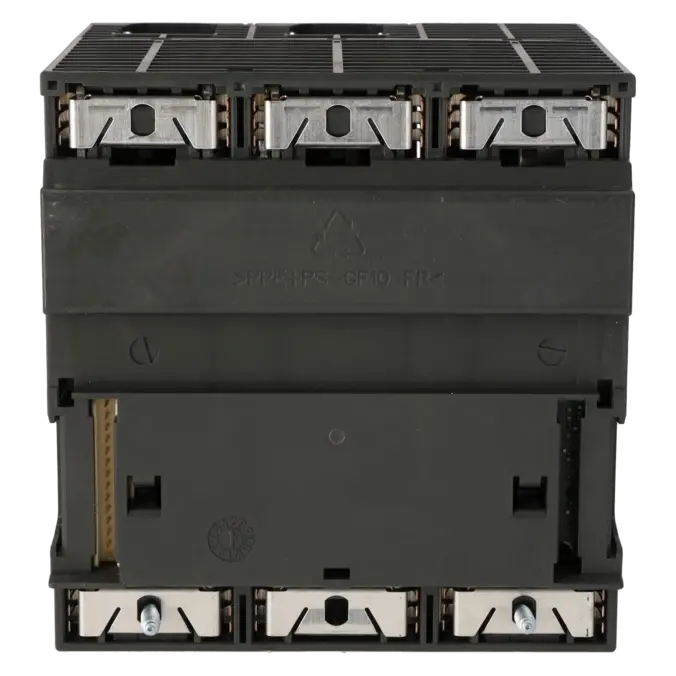

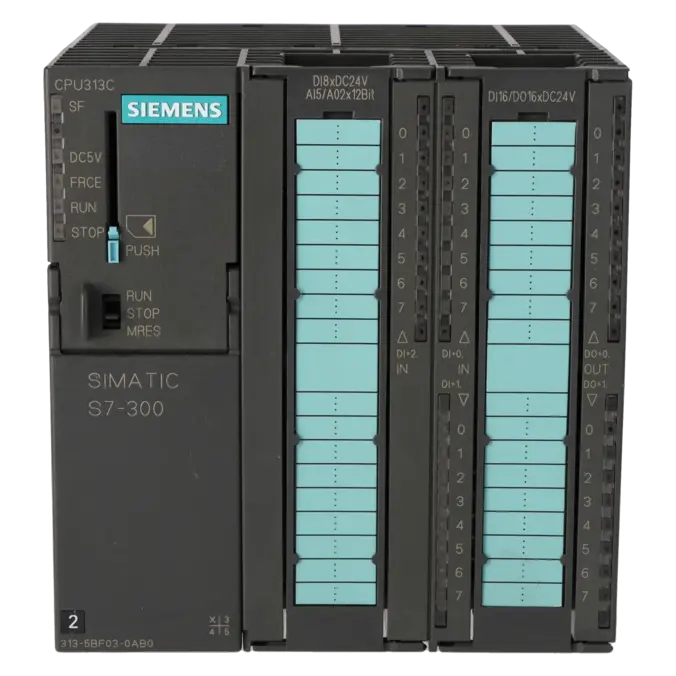

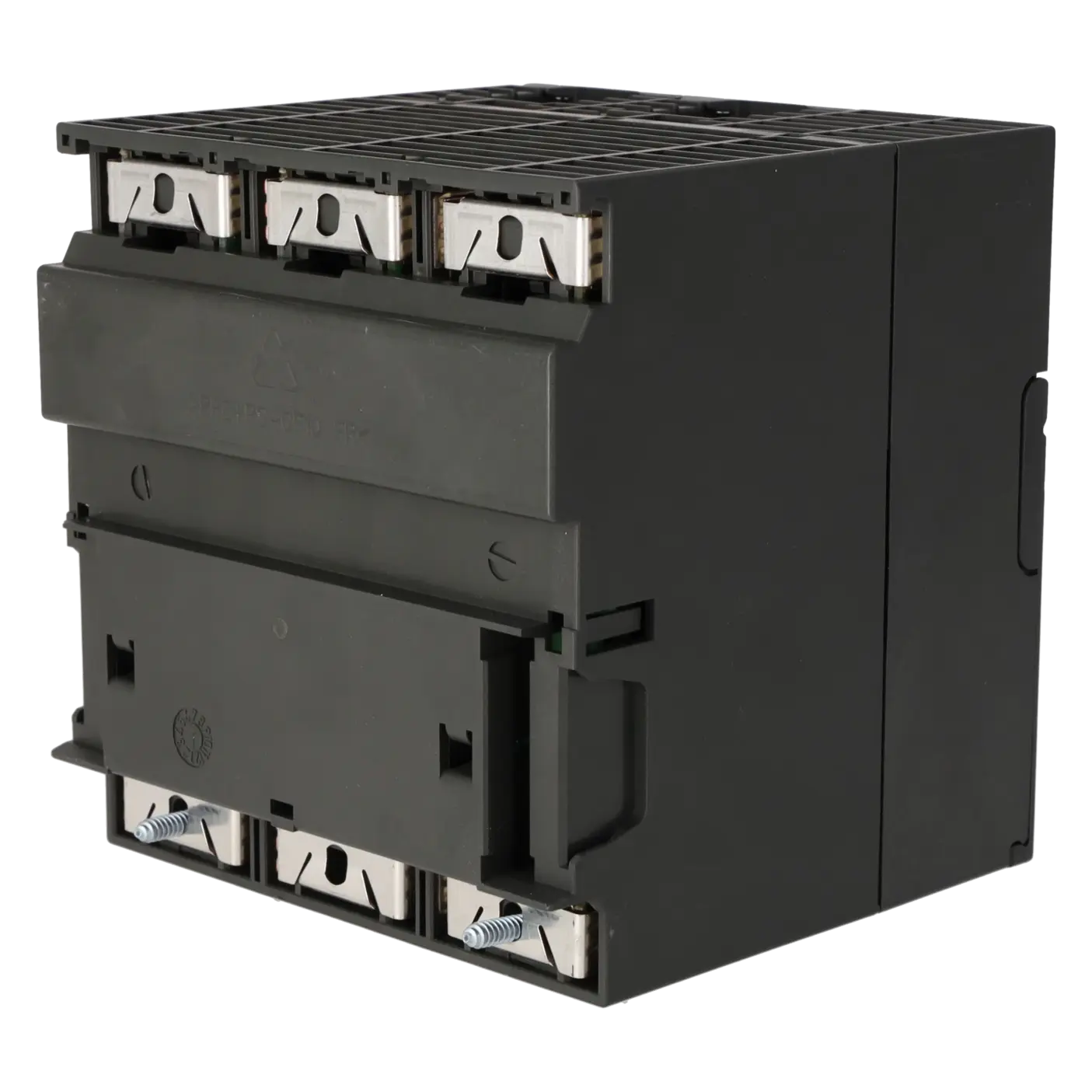

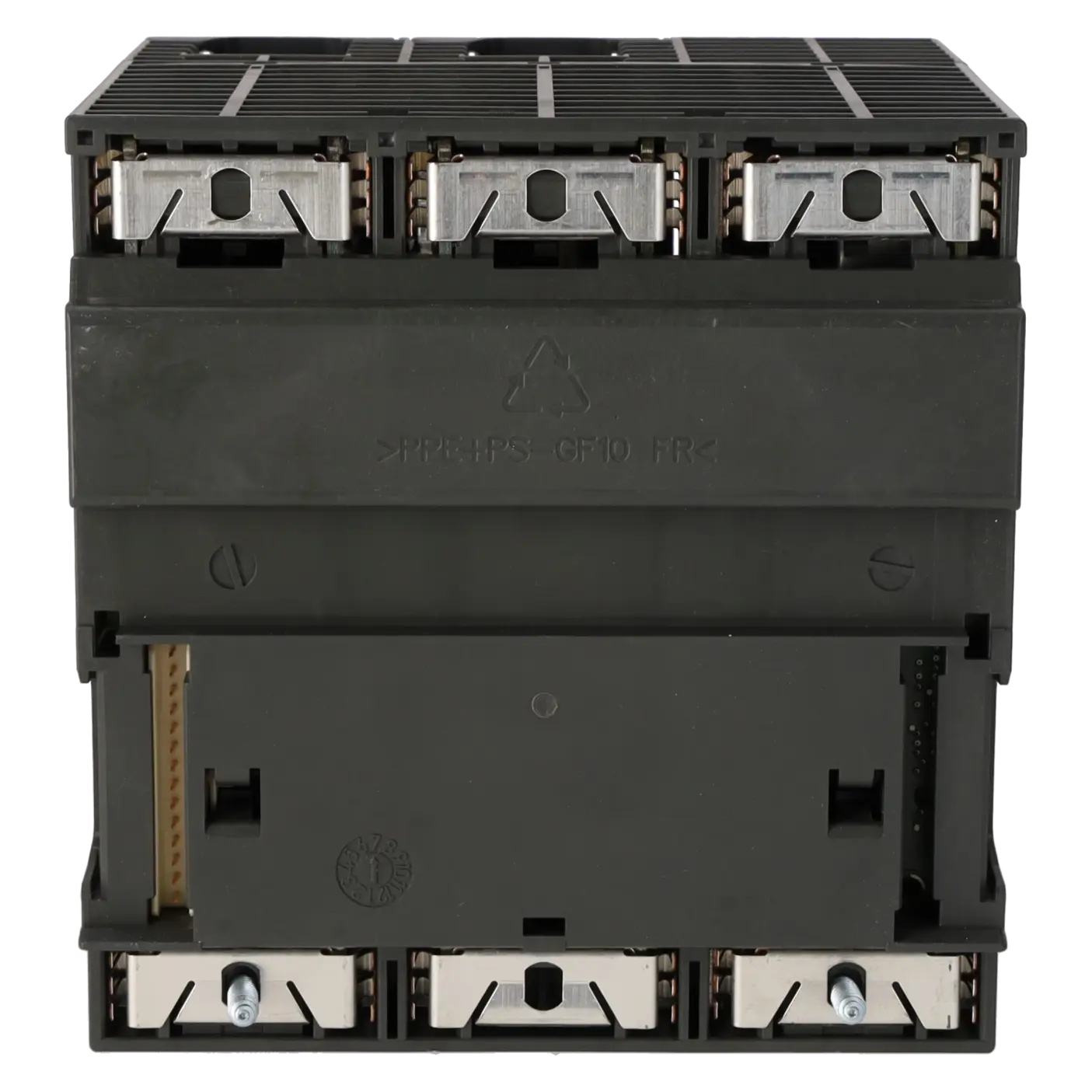

| HW-Funktionsstand |
1 |
| Firmware-Version |
V2.6 |
| Engineering mit |
|
| ● Programmierpaket |
STEP 7 ab V5.3 SP2 mit HW-Update |
| Versorgungsspannung |
|
| Nennwert (DC) |
24 V |
| zulässiger Bereich, untere Grenze (DC) |
20,4 V |
| zulässiger Bereich, obere Grenze (DC) |
28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) |
LS-Schalter, Typ C, min. 2 A; LS-Schalter, Typ B, min. 4 A |
| Lastspannung L+ |
|
| ● Nennwert (DC) |
24 V |
| ● zulässiger Bereich, untere Grenze (DC) |
20,4 V |
| ● zulässiger Bereich, obere Grenze (DC) |
28,8 V |
| Digitaleingänge |
|
| — Nennwert (DC) |
24 V |
| — Verpolschutz |
Ja |
| Digitalausgänge |
|
| — Nennwert (DC) |
24 V |
| — Verpolschutz |
Nein |
| Analogausgänge |
|
| — Nennwert (DC) |
24 V |
| — Verpolschutz |
Ja |
| Eingangsstrom |
|
| Stromaufnahme (Nennwert) |
700 mA |
| Stromaufnahme (im Leerlauf), typ. |
150 mA |
| Einschaltstrom, typ. |
11 A |
| I²t |
0,7 A²·s |
| Digitaleingänge |
|
| ● aus Lastspannung L+ (ohne Last), max. |
70 mA |
| Digitalausgänge |
|
| ● aus Lastspannung L+, max. |
100 mA |
| Verlustleistung |
|
| Verlustleistung, typ. |
14 W |
| Speicher |
|
| Arbeitsspeicher |
|
| ● integriert |
64 kbyte |
| ● erweiterbar |
Nein |
| Ladespeicher |
|
| ● steckbar (MMC) |
Ja |
| ● steckbar (MMC), max. |
8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. |
10 a |
| Pufferung |
|
| ● vorhanden |
Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie |
Ja; Programm und Daten |
| CPU-Bearbeitungszeiten |
|
| für Bitoperationen, typ. |
0,1 µs |
| für Bitoperationen, max. |
0,2 µs |
| für Wortoperationen, typ. |
0,2 µs |
| für Festpunktarithmetik, typ. |
2 µs |
| für Gleitpunktarithmetik, typ. |
3 µs |
| CPU-Bausteine |
|
| Anzahl Bausteine (gesamt) |
1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB |
|
| ● Anzahl, max. |
511; Nummernband: 1 bis 511 |
| ● Größe, max. |
16 kbyte |
| FB |
|
| ● Anzahl, max. |
1 024; Nummernband: 0 bis 2047 |
| ● Größe, max. |
16 kbyte |
| FC |
|
| ● Anzahl, max. |
1 024; Nummernband: 0 bis 2047 |
| ● Größe, max. |
16 kbyte |
| OB |
|
| ● Größe, max. |
16 kbyte |
| ● Anzahl Freie-Zyklus-OBs |
1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs |
1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs |
1; OB 20 |
| ● Anzahl Weckalarm-OBs |
1; OB 35 |
| ● Anzahl Prozessalarm-OBs |
1; OB 40 |
| ● Anzahl Anlauf-OBs |
1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs |
4; OB 80, 82, 85, 87 |
| ● Anzahl Synchron-Fehler-OBs |
2; OB 121, 122 |
| Schachtelungstiefe |
|
| ● je Prioritätsklasse |
8 |
| ● zusätzliche innerhalb eines Fehler-OBs |
4 |
| Zähler, Zeiten und deren Remanenz |
|
| S7-Zähler |
|
| ● Anzahl |
256 |
| Remanenz |
|
| — einstellbar |
Ja |
| — voreingestellt |
8 |
| Zählbereich |
|
| — untere Grenze |
0 |
| — obere Grenze |
999 |
| IEC-Counter |
|
| ● vorhanden |
Ja |
| ● Art |
SFB |
| ● Anzahl |
unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten |
|
| ● Anzahl |
256 |
| Remanenz |
|
| — einstellbar |
Ja |
| — voreingestellt |
keine Remanenz |
| Zeitbereich |
|
| — untere Grenze |
10 ms |
| — obere Grenze |
9 990 s |
| IEC-Timer |
|
| ● vorhanden |
Ja |
| ● Art |
SFB |
| ● Anzahl |
unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz |
|
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. |
64 kbyte |
| Merker |
|
| ● Größe, max. |
256 byte |
| ● Remanenz vorhanden |
Ja; MB 0 bis MB 255 |
| ● Remanenz voreingestellt |
MB 0 bis MB 15 |
| ● Anzahl Taktmerker |
8; 1 Merkerbyte |
| Datenbausteine |
|
| ● Remanenz einstellbar |
Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt |
Ja |
| Lokaldaten |
|
| ● je Prioritätsklasse, max. |
510 byte |
| Adressbereich |
|
| Peripherieadressbereich |
|
| ● Eingänge |
1 kbyte |
| ● Ausgänge |
1 kbyte |
| Prozessabbild |
|
| ● Eingänge |
128 byte |
| ● Ausgänge |
128 byte |
| Default-Adressen der integrierten Kanäle |
|
| — Digitaleingänge |
124.0 bis 126.7 |
| — Digitalausgänge |
124.0 bis 125.7 |
| — Analogeingänge |
752 bis 761 |
| — Analogausgänge |
752 bis 755 |
| Digitale Kanäle |
|
| ● Eingänge |
1 016 |
| — davon zentral |
1 016 |
| ● Ausgänge |
1 008 |
| — davon zentral |
1 008 |
| Analoge Kanäle |
|
| ● Eingänge |
253 |
| — davon zentral |
253 |
| ● Ausgänge |
250 |
| — davon zentral |
250 |
| Hardware-Ausbau |
|
| Anzahl Erweiterungsgeräte, max. |
3 |
| Anzahl DP-Master |
|
| ● integriert |
keine |
| ● über CP |
4 |
| Anzahl betreibbarer FM und CP (Empfehlung) |
|
| ● FM |
8 |
| ● CP, PtP |
8 |
| ● CP, LAN |
6 |
| Baugruppenträger |
|
| ● Baugruppenträger, max. |
4 |
| ● Baugruppen je Baugruppenträger, max. |
8; im Baugruppenträger 3 max. 7 |
| Uhrzeit |
|
| Uhr |
|
| ● Hardware-Uhr (Echtzeituhr) |
Ja |
| ● gepuffert und synchronisierbar |
Ja |
| ● Pufferungsdauer |
6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. |
10 s |
| Betriebsstundenzähler |
|
| ● Anzahl |
1 |
| ● Nummer/Nummernband |
0 |
| ● Wertebereich |
0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität |
1 h |
| ● remanent |
Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation |
|
| ● unterstützt |
Ja |
| ● auf MPI, Master |
Ja |
| ● auf MPI, Device |
Ja |
| ● im AS, Master |
Ja |
| Digitaleingaben |
|
| Anzahl der Eingänge |
24 |
| ● davon für technologische Funktionen nutzbare Eingänge |
12 |
| integrierte Kanäle (DI) |
24 |
| Eingangskennlinie nach IEC 61131, Typ 1 |
Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge |
|
| waagerechte Einbaulage |
|
| — bis 40 °C, max. |
24 |
| — bis 60 °C, max. |
12 |
| senkrechte Einbaulage |
|
| — bis 40 °C, max. |
12 |
| Eingangsspannung |
|
| ● Nennwert (DC) |
24 V |
| ● für Signal "0" |
-3 ... +5 V |
| ● für Signal "1" |
+15 ... +30 V |
| Eingangsstrom |
|
| ● für Signal "1", typ. |
9 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) |
|
| für Standardeingänge |
|
| — parametrierbar |
Ja; 0,1 / 0,3 / 3 / 15 ms |
| — Nennwert |
3 ms |
| für Technologische Funktionen |
|
| — bei "0" nach "1", max. |
16 µs |
| Leitungslänge |
|
| ● geschirmt, max. |
1 000 m; 100 m für technologische Funktionen |
| ● ungeschirmt, max. |
600 m; für technologische Funktionen: Nein |
| für Technologische Funktionen |
|
| — geschirmt, max. |
100 m |
| — ungeschirmt, max. |
nicht erlaubt |
| Digitalausgaben |
|
| Anzahl der Ausgänge |
16 |
| ● davon schnelle Ausgänge |
4 |
| integrierte Kanäle (DO) |
16 |
| Kurzschluss-Schutz |
Ja; elektronisch taktend |
| ● Ansprechschwelle, typ. |
1 A |
| Begrenzung der induktiven Abschaltspannung auf |
L+ (-48 V) |
| Ansteuern eines Digitaleingangs |
Ja |
| Schaltvermögen der Ausgänge |
|
| ● bei Lampenlast, max. |
5 W |
| Lastwiderstandsbereich |
|
| ● untere Grenze |
48 Ω |
| ● obere Grenze |
4 kΩ |
| Ausgangsspannung |
|
| ● für Signal "1", min. |
L+ (-0,8 V) |
| Ausgangsstrom |
|
| ● für Signal "1" Nennwert |
500 mA |
| ● für Signal "1" zulässiger Bereich, min. |
5 mA |
| ● für Signal "1" zulässiger Bereich, max. |
0,6 A |
| ● für Signal "1" Mindestlaststrom |
5 mA |
| ● für Signal "0" Reststrom, max. |
0,5 mA |
| Parallelschalten von zwei Ausgängen |
|
| ● zur Leistungserhöhung |
Nein |
| ● zur redundanten Ansteuerung einer Last |
Ja |
| Schaltfrequenz |
|
| ● bei ohmscher Last, max. |
100 Hz |
| ● bei induktiver Last, max. |
0,5 Hz |
| ● bei Lampenlast, max. |
100 Hz |
| ● der Impulsausgänge, bei ohmscher Last, max. |
2,5 kHz |
| Summenstrom der Ausgänge (je Gruppe) |
|
| waagerechte Einbaulage |
|
| — bis 40 °C, max. |
3 A |
| — bis 60 °C, max. |
2 A |
| senkrechte Einbaulage |
|
| — bis 40 °C, max. |
2 A |
| Leitungslänge |
|
| ● geschirmt, max. |
1 000 m |
| ● ungeschirmt, max. |
600 m |
| Analogeingaben |
|
| Anzahl Analogeingänge |
|
| ● bei Spannungs-/Strommessung |
4 |
| ● bei Widerstands-/Widerstandthermometermessung |
1 |
| integrierte Kanäle (AI) |
4+1 |
| zulässige Eingangsspannung für Stromeingang (Zerstörgrenze), max. |
5 V; dauerhaft |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. |
30 V; dauerhaft |
| zulässiger Eingangsstrom für Spannungseingang (Zerstörgrenze), max. |
0,5 mA; dauerhaft |
| zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. |
50 mA; dauerhaft |
| elektrische Eingangsfrequenz, max. |
400 Hz |
| Leerlaufspannung für Widerstandsgeber, typ. |
2,5 V |
| Konstantmessstrom für Widerstandsgeber, typ. |
1,8 ... 3,3 mA |
| technische Einheit für Temperaturmessung einstellbar |
Ja; Grad Celsius / Grad Fahrenheit / Kelvin |
| Eingangsbereiche |
|
| ● Strom |
Ja |
| ● Widerstandsthermometer |
Ja; Pt 100 / 10 MΩ |
| ● Widerstand |
Ja |
| Eingangsbereiche (Nennwerte), Spannungen |
|
| ● 0 bis +10 V |
Ja |
| — Eingangswiderstand (0 bis 10 V) |
100 kΩ |
| Eingangsbereiche (Nennwerte), Ströme |
|
| ● 0 bis 20 mA |
Ja |
| — Eingangswiderstand (0 bis 20 mA) |
100 Ω |
| ● -20 mA bis +20 mA |
Ja |
| — Eingangswiderstand (-20 mA bis +20 mA) |
100 Ω |
| ● 4 mA bis 20 mA |
Ja |
| — Eingangswiderstand (4 mA bis 20 mA) |
100 Ω |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer |
|
| ● Pt 100 |
Ja |
| — Eingangswiderstand (Pt 100) |
10 MΩ |
| Eingangsbereiche (Nennwerte), Widerstände |
|
| ● 0 bis 600 Ohm |
Ja |
| — Eingangswiderstand (0 bis 600 Ohm) |
10 MΩ |
| Thermoelement (TC) |
|
| Temperaturkompensation |
|
| — parametrierbar |
Nein |
| Kennlinienlinearisierung |
|
| ● parametrierbar |
Ja; softwaremäßig |
| — für Widerstandsthermometer |
Pt 100 |
| Leitungslänge |
|
| ● geschirmt, max. |
100 m |
| Analogausgaben |
|
| Anzahl Analogausgänge |
2 |
| integrierte Kanäle (AO) |
2 |
| Spannungsausgang, Kurzschluss-Schutz |
Ja |
| Spannungsausgang, Kurzschlussstrom, max. |
55 mA |
| Stromausgang, Leerlaufspannung, max. |
17 V |
| Ausgangsbereiche, Spannung |
|
| ● 0 bis 10 V |
Ja |
| ● -10 V bis +10 V |
Ja |
| Ausgangsbereiche, Strom |
|
| ● 0 bis 20 mA |
Ja |
| ● -20 mA bis +20 mA |
Ja |
| ● 4 mA bis 20 mA |
Ja |
| Anschluss der Aktoren |
|
| ● für Spannungsausgang Zweileiter-Anschluss |
Ja; ohne Kompensation der Leitungswiderstände |
| ● für Spannungsausgang Vierleiter-Anschluss |
Nein |
| ● für Stromausgang Zweileiter-Anschluss |
Ja |
| Bürdenwiderstand (im Nennbereich des Ausgangs) |
|
| ● bei Spannungsausgängen, min. |
1 kΩ |
| ● bei Spannungsausgängen, kapazitive Last, max. |
0,1 µF |
| ● bei Stromausgängen, max. |
300 Ω |
| ● bei Stromausgängen, induktive Last, max. |
0,1 mH |
| Zerstörgrenze gegen von außen angelegte Spannungen und Ströme |
|
| ● Spannungen an den Ausgängen gegen MANA |
16 V; dauerhaft |
| ● Strom, max. |
50 mA; dauerhaft |
| Leitungslänge |
|
| ● geschirmt, max. |
200 m |
| Analogwertbildung für die Eingänge |
|
| Messprinzip |
Momentanwertverschlüsselung (sukzessive Approximation) |
| Integrations- und Wandlungszeit/Auflösung pro Kanal |
|
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. |
12 bit |
| ● Integrationszeit parametrierbar |
Ja; 2,5 / 16,6 / 20 ms |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz |
400 / 60 / 50 Hz |
| ● Zeitkonstante des Eingangsfilters |
0,38 ms |
| ● Grundausführungszeit der Baugruppe (alle Kanäle freigegeben) |
1 ms |
| Analogwertbildung für die Ausgänge |
|
| Integrations- und Wandlungszeit/Auflösung pro Kanal |
|
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. |
12 bit |
| ● Wandlungszeit (pro Kanal) |
1 ms |
| Einschwingzeit |
|
| ● für ohmsche Last |
0,6 ms |
| ● für kapazitive Last |
1 ms |
| ● für induktive Last |
0,5 ms |
| Geber |
|
| Anschluss der Signalgeber |
|
| ● für Spannungsmessung |
Ja |
| ● für Strommessung als 2-Draht-Messumformer |
Ja; mit externer Versorgung |
| ● für Strommessung als 4-Draht-Messumformer |
Ja |
| ● für Widerstandsmessung mit Zweileiter-Anschluss |
Ja; ohne Kompensation der Leitungswiderstände |
| ● für Widerstandsmessung mit Dreileiter-Anschluss |
Nein |
| ● für Widerstandsmessung mit Vierleiter-Anschluss |
Nein |
| Anschließbare Geber |
|
| ● 2-Draht-Sensor |
Ja |
| — zulässiger Ruhestrom (2-Draht-Sensor), max. |
1,5 mA |
| Fehler/Genauigkeiten |
|
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) |
0,006 %/K |
| Übersprechen zwischen den Eingängen, min. |
60 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) |
0,06 % |
| Ausgangswelligkeit (bezogen auf Ausgangsbereich, Bandbreite 0 bis 50 kHz), (+/-) |
0,1 % |
| Linearitätsfehler (bezogen auf Ausgangsbereich), (+/-) |
0,15 % |
| Temperaturfehler (bezogen auf Ausgangsbereich), (+/-) |
0,01 %/K |
| Übersprechen zwischen den Ausgängen, min. |
60 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Ausgangsbereich), (+/-) |
0,06 % |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich |
|
| ● Spannung, bezogen auf Eingangsbereich, (+/-) |
1 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) |
1 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) |
5 % |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) |
1 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) |
1 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) |
|
| ● Spannung, bezogen auf Eingangsbereich, (+/-) |
0,7 %; Linearitätsfehler ±0,06 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) |
0,7 %; Linearitätsfehler ±0,06 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) |
3 %; Linearitätsfehler ±0,2 % |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) |
3 % |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) |
0,7 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) |
0,7 % |
| Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz |
|
| ● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. |
30 dB |
| ● Gleichtaktstörung, min. |
40 dB |
| Schnittstellen |
|
| Anzahl Schnittstellen Industrial Ethernet |
0 |
| Anzahl Schnittstellen PROFINET |
0 |
| Anzahl Schnittstellen RS 485 |
1; MPI |
| Anzahl Schnittstellen RS 422 |
0 |
| MPI |
|
| ● Leitungslänge, max. |
50 m; ohne Repeater |
| 1. Schnittstelle |
|
| Schnittstellentyp |
integrierte RS 485 - Schnittstelle |
| potenzialgetrennt |
Nein |
| Schnittstellenphysik |
|
| ● RS 485 |
Ja |
| ● Ausgangsstrom der Schnittstelle, max. |
200 mA |
| Protokolle |
|
| ● MPI |
Ja |
| ● PROFIBUS DP-Master |
Nein |
| ● PROFIBUS DP-Device |
Nein |
| ● Punkt-zu-Punkt-Kopplung |
Nein |
| MPI |
|
| ● Anzahl Verbindungen |
8 |
| ● Übertragungsgeschwindigkeit, max. |
187,5 kbit/s |
| Dienste |
|
| — PG/OP-Kommunikation |
Ja |
| — Routing |
Nein |
| — Globaldatenkommunikation |
Ja |
| — S7-Basis-Kommunikation |
Ja |
| — S7-Kommunikation |
Ja |
| — S7-Kommunikation, als Client |
Nein |
| — S7-Kommunikation, als Server |
Ja |
| Protokolle |
|
| PROFIsafe |
Nein |
| Kommunikationsfunktionen |
|
| PG/OP-Kommunikation |
Ja |
| Globaldatenkommunikation |
|
| ● unterstützt |
Ja |
| ● Anzahl GD-Kreise, max. |
4 |
| ● Anzahl GD-Pakete, max. |
4 |
| ● Anzahl GD-Pakete, Sender, max. |
4 |
| ● Anzahl GD-Pakete, Empfänger, max. |
4 |
| ● Größe GD-Pakete, max. |
22 byte |
| ● Größe GD-Pakete (davon konsistent), max. |
22 byte |
| S7-Basis-Kommunikation |
|
| ● unterstützt |
Ja |
| ● Nutzdaten pro Auftrag, max. |
76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. |
76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation |
|
| ● unterstützt |
Ja |
| ● als Server |
Ja |
| ● als Client |
Ja; über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. |
180 byte; bei PUT / GET |
| ● Nutzdaten pro Auftrag (davon konsistent), max. |
64 byte |
| S5-kompatible Kommunikation |
|
| ● unterstützt |
Ja; über CP und ladbare FC |
| Anzahl Verbindungen |
|
| ● gesamt |
8 |
| ● verwendbar für PG-Kommunikation |
7 |
| — für PG-Kommunikation reserviert |
1 |
| — für PG-Kommunikation einstellbar, min. |
1 |
| — für PG-Kommunikation einstellbar, max. |
7 |
| ● verwendbar für OP-Kommunikation |
7 |
| — für OP-Kommunikation reserviert |
1 |
| — für OP-Kommunikation einstellbar, min. |
1 |
| — für OP-Kommunikation einstellbar, max. |
7 |
| ● verwendbar für S7-Basis-Kommunikation |
4 |
| — für S7-Basis-Kommunikation reserviert |
0 |
| — für S7-Basis-Kommunikation einstellbar, min. |
0 |
| — für S7-Basis-Kommunikation einstellbar, max. |
4 |
| ● verwendbar für Routing |
Nein |
| S7-Meldefunktionen |
|
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. |
8; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen |
Ja |
| gleichzeitig aktive Alarm-S-Bausteine, max. |
20 |
| Test- Inbetriebnahmefunktionen |
|
| Status Baustein |
Ja |
| Einzelschritt |
Ja |
| Anzahl Haltepunkte |
2 |
| Status/Steuern |
|
| ● Status/Steuern Variable |
Ja |
| ● Variablen |
Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. |
30 |
| — davon Status Variable, max. |
30 |
| — davon Steuern Variable, max. |
14 |
| Forcen |
|
| ● Forcen |
Ja |
| ● Forcen, Variablen |
Eingänge, Ausgänge |
| ● Anzahl Variablen, max. |
10 |
| Diagnosepuffer |
|
| ● vorhanden |
Ja |
| ● Anzahl Einträge, max. |
100 |
| Alarme/Diagnosen/Statusinformationen |
|
| Diagnoseanzeige LED |
|
| ● Statusanzeige Digitaleingang (grün) |
Ja |
| ● Statusanzeige Digitalausgang (grün) |
Ja |
| Integrierte Funktionen |
|
| Zähler |
|
| ● Anzahl Zähler |
3; 3 Kanäle (siehe Handbuch "Technologische Funktionen") |
| ● Zählfrequenz, max. |
30 kHz |
| Frequenzmessung |
Ja |
| ● Anzahl Frequenzmesser |
3; 3 Kanäle bis max. 30 kHz (siehe Handbuch "Technologische Funktionen") |
| gesteuertes Positionieren |
Nein |
| integrierte Funktionsbausteine (Regeln) |
Ja; PID-Regler (siehe Handbuch "Technologische Funktionen") |
| PID-Regler |
Ja |
| Anzahl Impulsausgänge |
3; 3 Kanäle Pulsweitenmodulation bis max. 2,5 kHz (siehe Handbuch "Technologische Funktionen") |
| Grenzfrequenz (Impuls) |
2,5 kHz |
| Potenzialtrennung |
|
| Potenzialtrennung Digitaleingaben |
|
| ● Potenzialtrennung Digitaleingaben |
Ja |
| ● zwischen den Kanälen |
Nein |
| ● zwischen den Kanälen und Rückwandbus |
Ja |
| Potenzialtrennung Digitalausgaben |
|
| ● Potenzialtrennung Digitalausgaben |
Ja |
| ● zwischen den Kanälen |
Ja |
| ● zwischen den Kanälen, in Gruppen zu |
8 |
| ● zwischen den Kanälen und Rückwandbus |
Ja |
| Potenzialtrennung Analogeingaben |
|
| ● Potenzialtrennung Analogeingaben |
Ja; gemeinsam für Analogperipherie |
| ● zwischen den Kanälen |
Nein |
| ● zwischen den Kanälen und Rückwandbus |
Ja |
| Potenzialtrennung Analogausgaben |
|
| ● Potenzialtrennung Analogausgaben |
Ja; gemeinsam für Analogperipherie |
| ● zwischen den Kanälen |
Nein |
| ● zwischen den Kanälen und Rückwandbus |
Ja |
| Isolation |
|
| Isolation geprüft mit |
DC 600 V |
| Projektierung |
|
| Projektierungs-Software |
|
| ● STEP 7 |
Ja; V5.3 SP2 mit HW-Update |
| Programmierung |
|
| ● Operationsvorrat |
siehe Operationsliste |
| ● Klammerebenen |
8 |
| ● Systemfunktionen (SFC) |
siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) |
siehe Operationsliste |
| Programmiersprache |
|
| — KOP |
Ja |
| — FUP |
Ja |
| — AWL |
Ja |
| — SCL |
Ja |
| — GRAPH |
Ja |
| — HiGraph® |
Ja |
| Know-how-Schutz |
|
| ● Anwenderprogrammschutz/Passwortschutz |
Ja |
| Maße |
|
| Breite |
120 mm |
| Höhe |
125 mm |
| Tiefe |
130 mm |
| Gewichte |
|
| Gewicht, ca. |
660 g |
