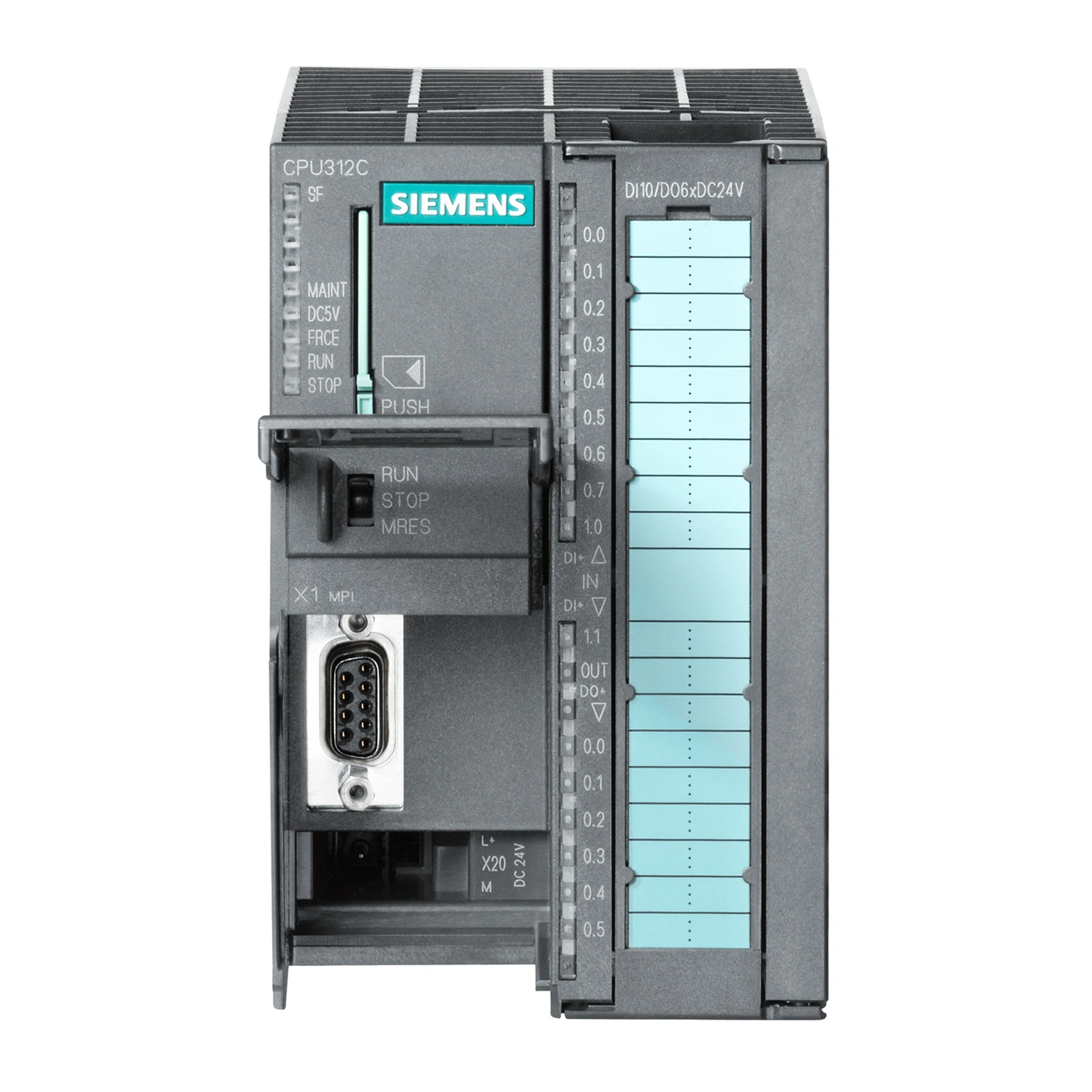

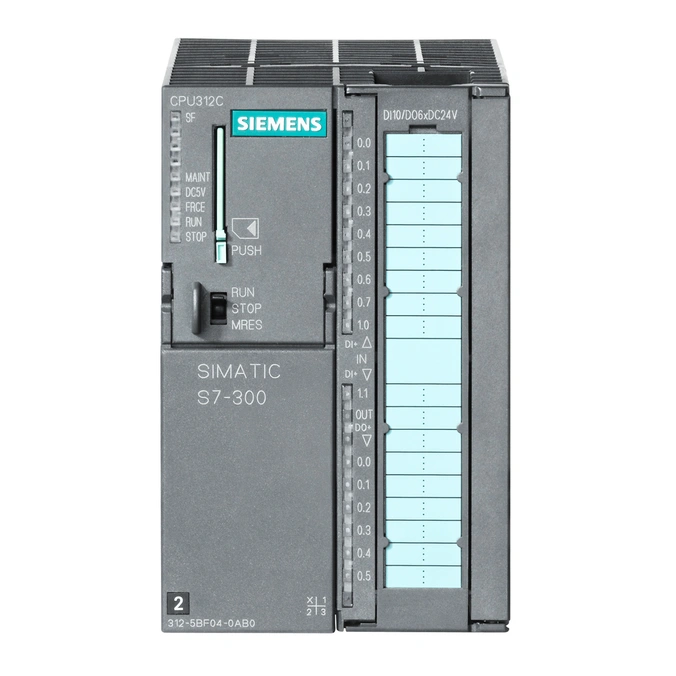

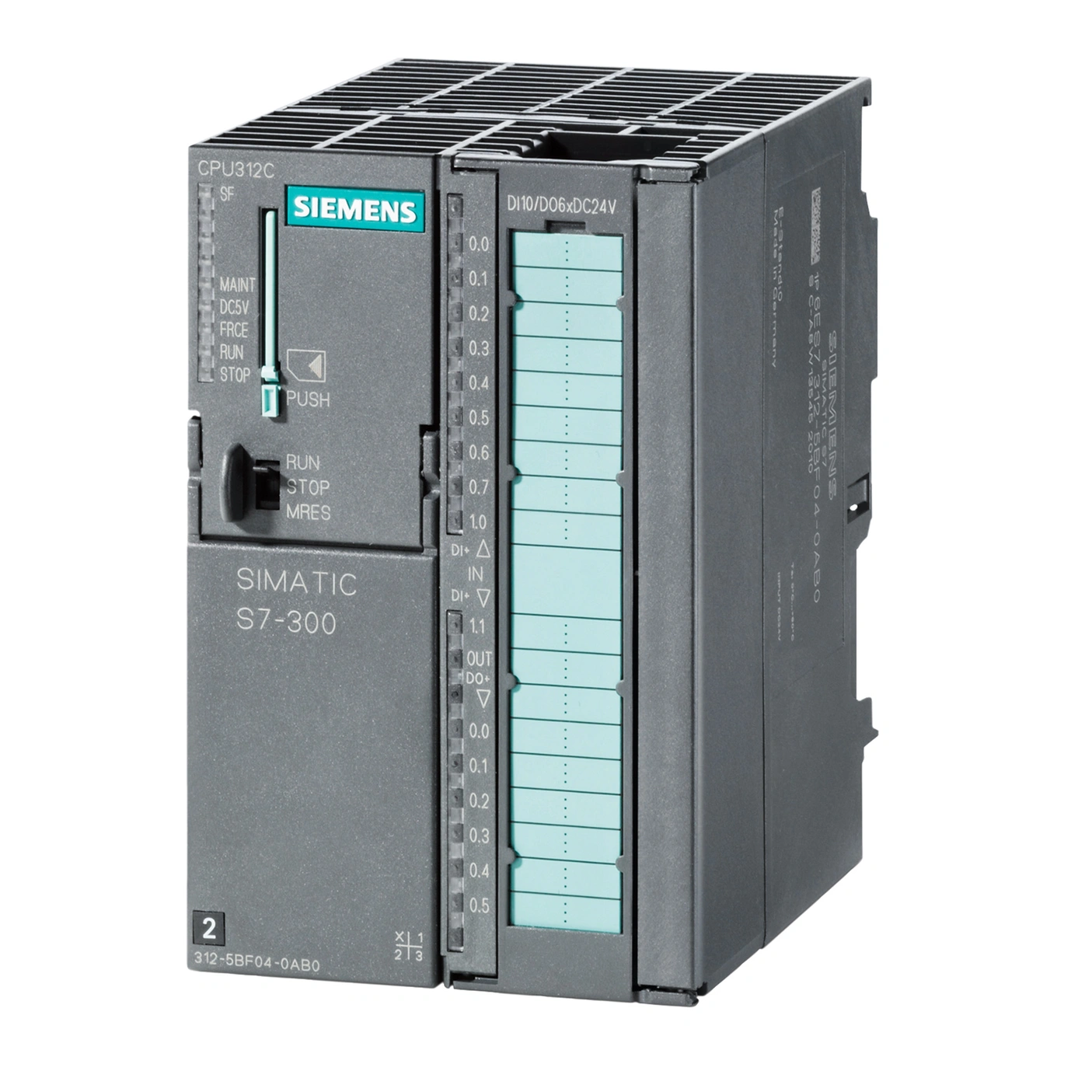

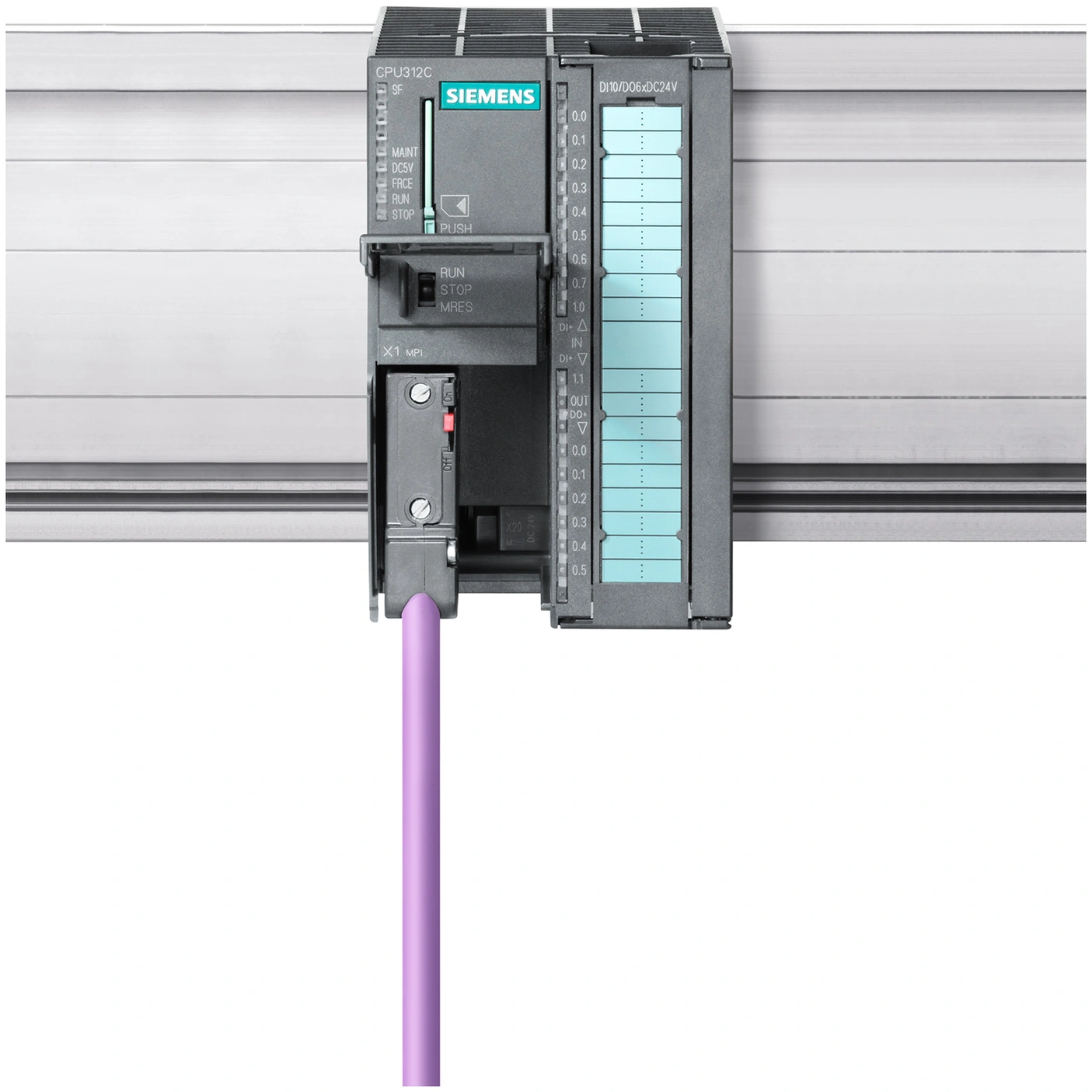

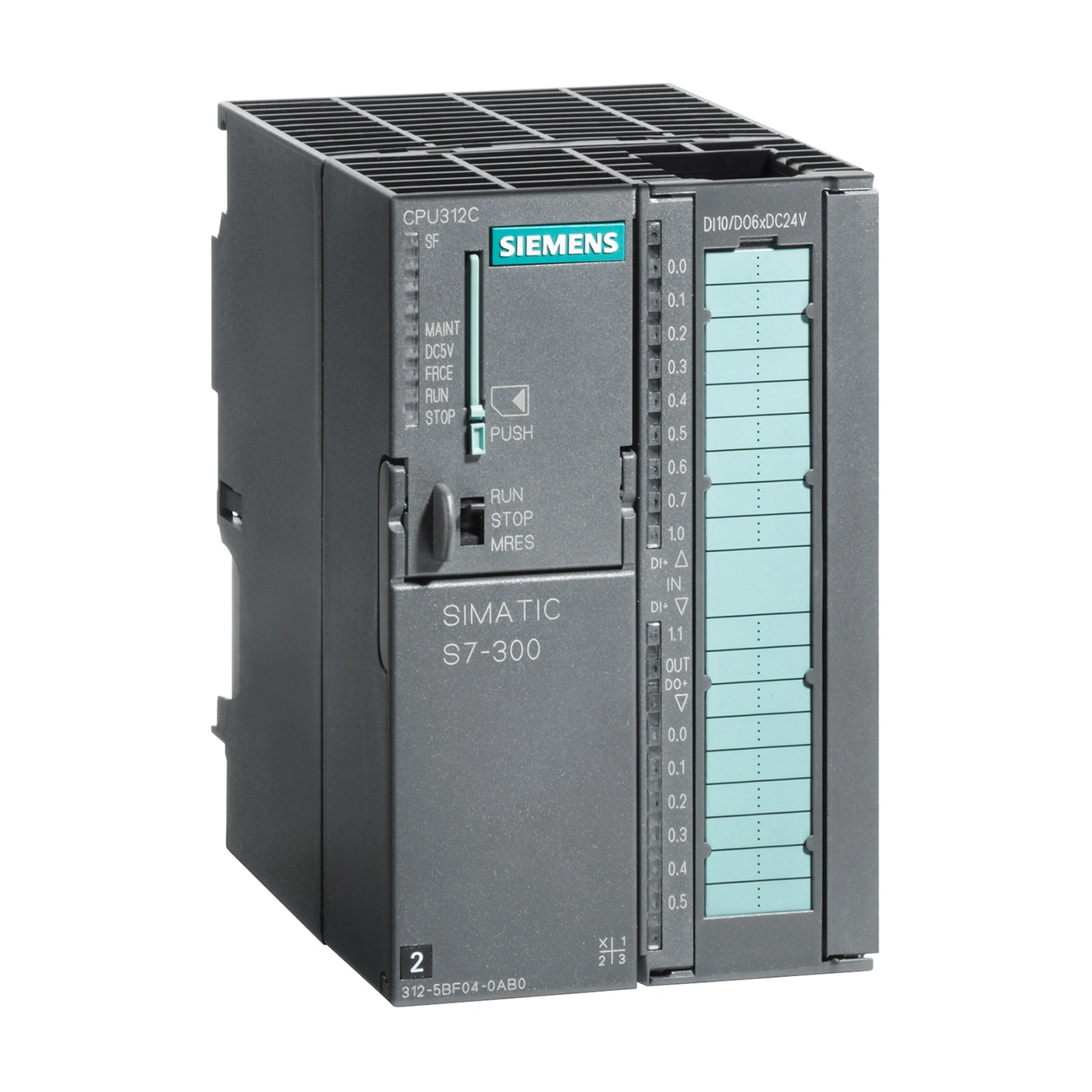

SIEMENS 6ES7312-5BF04-0AB0
- EICHLER-Art.Nr.: K0252204
- EAN: 4025515079064
- UPC: 040892788556
Produktbeschreibung
SIMATIC S7-300, CPU 312C KOMPAKT-CPU MIT MPI, 10 DE/6 DA, 2 SCHNELLE ZAEHLER (10 KHZ) INTEGR. STROMVERSORGUNG DC 24V, ARBEITSSPEICHER 64 KBYTE, FRONTSTECKER (1X 40-POLIG) UND MICRO MEMORY CARD ERFORDERLICH
Leistungen für SIEMENS 6ES7312-5BF04-0AB0
Reparatur
von 435,35 €
bis 783,62 €
Austausch
Gebraucht
738,53 €
701,60 €
Neu
SIEMENS |
6ES7312-5BF04-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.458 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4025515079064 | ||
| UPC | 040892788556 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4256 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20110520 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6ES7312-5BF04-0AB0 und wo wird es eingesetzt
6ES7312-5BF04-0AB0 ist eine SIEMENS SIMATIC S7-300 CPU 312C in kompakter Bauform. Die Zentralbaugruppe wird in speicherprogrammierbaren Steuerungen eingesetzt, wenn Maschinen, Anlagenbereiche oder kleinere Automatisierungseinheiten mit integrierten digitalen Ein- und Ausgängen gesteuert werden sollen. Durch die integrierte MPI-Schnittstelle, die kompakten I/O-Funktionen und die technologischen Funktionen eignet sich die CPU besonders für Bestandsanlagen, bei denen eine bestehende S7-300-Projektierung weiter genutzt werden soll. Für Instandhaltung und Einkauf ist die exakte Artikelnummer entscheidend, da Hardwarestand, Firmware, Speicheranforderungen und Projektierung zur vorhandenen Anlage passen müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die CPU 312C arbeitet mit einer Versorgung über 24 V DC und verfügt über 10 digitale Eingänge, 6 digitale Ausgänge sowie 2 schnelle Zähler bis 10 kHz. Der integrierte Arbeitsspeicher beträgt 64 kbyte, der Ladespeicher wird über eine steckbare Micro Memory Card realisiert. Für die Projektierung ist STEP 7 erforderlich; abhängig vom Engineering-Stand müssen die passende STEP-7-Version und die Hardware-Unterstützung berücksichtigt werden. Die integrierte RS-485-Schnittstelle unterstützt MPI-Kommunikation und ist damit für PG/OP-Kommunikation, Diagnose und klassische S7-300-Anlagenstrukturen relevant. In der Praxis sollten Versorgung, Frontstecker, MMC, Projektierung und I/O-Verdrahtung immer gemeinsam geprüft werden, bevor eine Baugruppe ersetzt oder erneut in Betrieb genommen wird.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Die Baugruppe 6ES7312-5BF04-0AB0 gehört zur SIMATIC S7-300 Produktfamilie. Diese Produktfamilie befindet sich in einer fortgeschrittenen Life-Cycle-Phase, wodurch Beschaffung, Ersatzteilstrategie und Reparaturfähigkeit für Betreiber deutlich wichtiger werden. Ein verifizierter, direkt steckkompatibler 1:1-Nachfolger für diese konkrete CPU wird hier nicht als gesicherte Austauschlösung genannt. Bei Migrationen ist immer zu prüfen, ob Programm, Kommunikation, I/O-Struktur, Bediengeräte, Schaltschrankaufbau und Anlagenfreigaben angepasst werden müssen. Für bestehende Anlagen kann es wirtschaftlich sinnvoll sein, Reparatur, Austauschgerät oder Bevorratung einzuplanen, um ungeplante Stillstände zu vermeiden und die Weiternutzung der installierten Steuerungsgeneration kontrolliert abzusichern.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Für 6ES7312-5BF04-0AB0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die CPU weiterhin zur bestehenden Projektierung passt und ein Austausch auf eine neue Steuerungsgeneration zusätzlichen Engineering-Aufwand auslösen würde. Der Reparaturprozess umfasst eine technische Reinigung, die Fehleranalyse nach individuellem Fehlerbild, eine Instandsetzung bis auf Bauteilebene und eine Funktionsprüfung. Austauschgeräte können bei Stillstand helfen, die Wiederinbetriebnahme zu beschleunigen. Life Cycle Management unterstützt Betreiber dabei, installierte S7-300-Bestände zu erfassen, Risiken zu bewerten und eine planbare Bevorratungs- oder Versorgungsstrategie aufzubauen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 312C |
| HW-Funktionsstand | 1 |
| Firmware-Version | V3.3 |
| Engineering mit | |
| ● Programmierpaket | STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.3 + SP2 mit HSP 203 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | LS-Schalter, Typ C, min. 2 A; LS-Schalter, Typ B, min. 4 A |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| ● Wiederholrate, min. | 1 s |
| Lastspannung L+ | |
| Digitalausgänge | |
| — Nennwert (DC) | 24 V |
| — Verpolschutz | Nein |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 570 mA |
| Stromaufnahme (im Leerlauf), typ. | 90 mA |
| Einschaltstrom, typ. | 5 A |
| I²t | 0,7 A²·s |
| Digitalausgänge | |
| ● aus Lastspannung L+, max. | 25 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 8 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 64 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,1 µs |
| für Wortoperationen, typ. | 0,24 µs |
| für Festpunktarithmetik, typ. | 0,32 µs |
| für Gleitpunktarithmetik, typ. | 1,1 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Anzahl, max. | siehe Operationsliste |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 4; OB 80, 82, 85, 87 |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 64 kbyte |
| Merker | |
| ● Größe, max. | 256 byte |
| ● Remanenz vorhanden | Ja; MB 0 bis MB 255 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 kbyte; max. 2048 byte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 1 024 byte |
| ● Ausgänge | 1 024 byte |
| davon dezentral | |
| — Eingänge | keine |
| — Ausgänge | keine |
| Prozessabbild | |
| ● Eingänge | 1 024 byte |
| ● Ausgänge | 1 024 byte |
| ● Eingänge, einstellbar | 1 024 byte |
| ● Ausgänge, einstellbar | 1 024 byte |
| ● Eingänge, voreingestellt | 128 byte |
| ● Ausgänge, voreingestellt | 128 byte |
| Digitale Kanäle | |
| ● Eingänge | 266 |
| — davon zentral | 266 |
| ● Ausgänge | 262 |
| — davon zentral | 262 |
| Analoge Kanäle | |
| ● Eingänge | 64 |
| — davon zentral | 64 |
| ● Ausgänge | 64 |
| — davon zentral | 64 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 0 |
| Anzahl DP-Master | |
| ● integriert | keine |
| ● über CP | 4 |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 4 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 1 |
| ● Baugruppen je Baugruppenträger, max. | 8 |
| Uhrzeit | |
| Uhr | |
| ● Software-Uhr | Ja |
| ● gepuffert und synchronisierbar | Nein; gepuffert: Nein, synchronisierbar: Ja |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 1 |
| ● Nummer/Nummernband | 0 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Nein |
| Digitaleingaben | |
| Anzahl der Eingänge | 10 |
| ● davon für technologische Funktionen nutzbare Eingänge | 8 |
| integrierte Kanäle (DI) | 10 |
| Eingangskennlinie nach IEC 61131, Typ 1 | Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 10 |
| — bis 60 °C, max. | 5 |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 5 |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | -3 ... +5 V |
| ● für Signal "1" | +15 ... +30 V |
| Eingangsstrom | |
| ● für Signal "1", typ. | 8 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Standardeingänge | |
| — parametrierbar | Ja; 0,1 / 0,3 / 3 / 15 ms (Sie können die Eingangsverzögerung der Standardeingänge während der Programmlaufzeit umprojektieren. Beachten Sie, dass Ihre neu eingestellte Filterzeit dann unter Umständen erst nach einmaligem Ablauf der bisherigen Filterzeit wirksam wird.) |
| — Nennwert | 3 ms |
| für Technologische Funktionen | |
| — bei "0" nach "1", max. | 48 µs; Minimale Impulsbreite/minimale Impulspause bei maximaler Zählfrequenz |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m; 100 m für technologische Funktionen |
| ● ungeschirmt, max. | 600 m; für technologische Funktionen: Nein |
| für Technologische Funktionen | |
| — geschirmt, max. | 100 m; bei maximaler Zählfrequenz |
| — ungeschirmt, max. | nicht erlaubt |
| Digitalausgaben | |
| Anzahl der Ausgänge | 6 |
| ● davon schnelle Ausgänge | 2; Achtung: Sie dürfen die schnellen Ausgänge Ihrer CPU nicht parallel schalten |
| integrierte Kanäle (DO) | 6 |
| Kurzschluss-Schutz | Ja; elektronisch taktend |
| ● Ansprechschwelle, typ. | 1 A |
| Begrenzung der induktiven Abschaltspannung auf | L+ (-48 V) |
| Ansteuern eines Digitaleingangs | Ja |
| Schaltvermögen der Ausgänge | |
| ● bei Lampenlast, max. | 5 W |
| Lastwiderstandsbereich | |
| ● untere Grenze | 48 Ω |
| ● obere Grenze | 4 kΩ |
| Ausgangsspannung | |
| ● für Signal "1", min. | L+ (-0,8 V) |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 500 mA |
| ● für Signal "1" zulässiger Bereich, min. | 5 mA |
| ● für Signal "1" zulässiger Bereich, max. | 0,6 A |
| ● für Signal "1" Mindestlaststrom | 5 mA |
| ● für Signal "0" Reststrom, max. | 0,5 mA |
| Parallelschalten von zwei Ausgängen | |
| ● zur Leistungserhöhung | Nein |
| ● zur redundanten Ansteuerung einer Last | Ja |
| Schaltfrequenz | |
| ● bei ohmscher Last, max. | 100 Hz |
| ● bei induktiver Last, max. | 0,5 Hz |
| ● bei Lampenlast, max. | 100 Hz |
| ● der Impulsausgänge, bei ohmscher Last, max. | 2,5 kHz |
| Summenstrom der Ausgänge (je Gruppe) | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 2 A |
| — bis 60 °C, max. | 1,5 A |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 1,5 A |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| ● ungeschirmt, max. | 600 m |
| Analogeingaben | |
| Anzahl Analogeingänge | 0 |
| integrierte Kanäle (AI) | 0 |
| Analogausgaben | |
| integrierte Kanäle (AO) | 0 |
| Geber | |
| Anschließbare Geber | |
| ● 2-Draht-Sensor | Ja |
| — zulässiger Ruhestrom (2-Draht-Sensor), max. | 1,5 mA |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 0 |
| Anzahl Schnittstellen RS 485 | 1; MPI |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Nein |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 187,5 kbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Nein |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja; nur Server, einseitig projektierte Verbindung |
| — S7-Kommunikation, als Client | Nein; aber über CP und ladbare FB |
| — S7-Kommunikation, als Server | Ja |
| Protokolle | |
| PROFIsafe | Nein |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Nein |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | 180 byte; (bei PUT/GET) |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 240 byte; als Server |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| Anzahl Verbindungen | |
| ● gesamt | 6 |
| ● verwendbar für PG-Kommunikation | 5 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 5 |
| ● verwendbar für OP-Kommunikation | 5 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 5 |
| ● verwendbar für S7-Basis-Kommunikation | 2 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 2 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 6; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4 |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | 499 |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnoseanzeige LED | |
| ● Statusanzeige Digitaleingang (grün) | Ja |
| ● Statusanzeige Digitalausgang (grün) | Ja |
| Integrierte Funktionen | |
| Zähler | |
| ● Anzahl Zähler | 2; siehe Handbuch "Technologische Funktionen" |
| ● Zählfrequenz, max. | 10 kHz |
| Frequenzmessung | Ja |
| ● Anzahl Frequenzmesser | 2; bis max. 10 kHz (siehe Handbuch "Technologische Funktionen") |
| gesteuertes Positionieren | Nein |
| integrierte Funktionsbausteine (Regeln) | Nein |
| PID-Regler | Nein |
| Anzahl Impulsausgänge | 2; Pulsweitenmodulation bis max. 2,5 kHz (siehe Handbuch "Technologische Funktionen") |
| Grenzfrequenz (Impuls) | 2,5 kHz |
| Potenzialtrennung | |
| Potenzialtrennung Digitaleingaben | |
| ● Potenzialtrennung Digitaleingaben | Ja |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Digitalausgaben | |
| ● Potenzialtrennung Digitalausgaben | Ja |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Isolation | |
| Isolation geprüft mit | DC 600 V |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.3 + SP2 mit HSP 203 |
| ● STEP 7-Lite | Nein |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 80 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 410 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum startet 6ES7312-5BF04-0AB0 nicht oder bleibt in STOP? | Zuerst sollte geprüft werden, ob die 24-V-DC-Versorgung im zulässigen Bereich liegt und stabil an der CPU ankommt. Anschließend ist zu kontrollieren, ob eine passende Micro Memory Card gesteckt ist und ob das geladene Projekt zur verbauten CPU passt. Danach sollte der Diagnosepuffer ausgelesen werden, um Anlauf-, Projektierungs- oder Programmfehler einzugrenzen. |
| Warum ist keine MPI-Verbindung zur CPU 312C möglich? | Zuerst sollte geprüft werden, ob die MPI-Adresse, Übertragungsgeschwindigkeit und PG/PC-Schnittstelle zur Projektierung passen. Anschließend sind Steckverbinder, Abschlussbedingungen, Schirmung und Leitungsführung der RS-485-Verbindung zu kontrollieren. Danach sollte abgeglichen werden, ob weitere Teilnehmer die Kommunikation stören oder ob die CPU im Diagnosepuffer Kommunikationsereignisse protokolliert. |
| Warum werden digitale Eingänge an 6ES7312-5BF04-0AB0 nicht erkannt? | Zuerst sollte geprüft werden, ob die Sensorspannung und das Bezugspotenzial korrekt anliegen. Anschließend ist zu kontrollieren, ob die Eingangssignale die erforderlichen Pegel für Signal „0“ und Signal „1“ erreichen. Danach sollte die Eingangsverzögerung mit der Anwendung abgeglichen werden, besonders wenn schnelle oder kurze Signale erfasst werden sollen. |
| Warum schalten die digitalen Ausgänge der CPU 312C nicht zuverlässig? | Zuerst sollte geprüft werden, ob die Lastspannung L+ korrekt vorhanden ist und die angeschlossene Last zum zulässigen Ausgangsstrom passt. Anschließend sind Verdrahtung, Klemmen, Kurzschlusszustand und mögliche Überlasten zu kontrollieren. Danach sollte geprüft werden, ob das Anwenderprogramm den Ausgang tatsächlich ansteuert und ob Verriegelungen oder Diagnoseereignisse das Schalten verhindern. |
| Warum zählen die schnellen Zähler der 6ES7312-5BF04-0AB0 nicht korrekt? | Zuerst sollte geprüft werden, ob der Geber zur vorgesehenen Zählfunktion und zur maximalen Zählfrequenz passt. Anschließend sind Schirmung, Leitungslänge und Signalqualität zu kontrollieren, da schnelle Signale empfindlicher auf Verdrahtungsfehler reagieren. Danach sollte die Parametrierung der technologischen Funktion mit der tatsächlichen Anwendung abgeglichen werden. |
| Warum gehen Programm oder remanente Daten nach Spannungsunterbrechung verloren? | Zuerst sollte geprüft werden, ob eine geeignete Micro Memory Card gesteckt und korrekt beschrieben ist. Anschließend ist zu kontrollieren, ob die remanenten Datenbereiche im Projekt passend parametriert wurden. Danach sollte abgeglichen werden, ob die CPU nach Netz-Ein einen Anlaufzustand ausführt, der Werte zurücksetzt oder Bausteine erneut initialisiert. |
| Warum meldet STEP 7 einen Hardware- oder Projektierungsfehler bei 6ES7312-5BF04-0AB0? | Zuerst sollte geprüft werden, ob die konfigurierte Bestellnummer mit der tatsächlich verbauten CPU übereinstimmt. Anschließend sind Firmwarestand, Hardwarekatalog und erforderliches Hardware Support Package abzugleichen. Danach sollte die Hardwarekonfiguration neu übersetzt und geladen werden, sofern Projekt, CPU und MMC eindeutig zusammenpassen. |
| Warum fällt 6ES7312-5BF04-0AB0 sporadisch aus oder reagiert instabil? | Zuerst sollte die Versorgungsspannung über einen längeren Zeitraum auf Einbrüche, Störungen und lose Klemmen geprüft werden. Anschließend sind Schaltschranktemperatur, EMV-Einflüsse, Erdung, Schirmung und Steckkontakte zu kontrollieren. Falls der Fehler weiterhin besteht, sollte eine Baugruppenprüfung erfolgen, um gealterte elektronische Komponenten oder interne Hardwarefehler einzugrenzen. |
Kann 6ES7312-5BF04-0AB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die CPU elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden S7-300-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung zwischen Reparatur, Austausch und Ersatzbeschaffung.
Was tun, wenn 6ES7312-5BF04-0AB0 kurzfristig ausfällt?
Bei einem kurzfristigen Ausfall sollte zuerst geklärt werden, ob der Fehler durch Versorgung, MMC, Projektierung, Kommunikation oder die CPU selbst verursacht wird. Für die Wiederinbetriebnahme sind passende Ersatzbaugruppe, vorhandenes STEP-7-Projekt und eine funktionsfähige Micro Memory Card entscheidend. Wenn ein Anlagenstillstand vorliegt, kann ein Austauschgerät oder eine priorisierte Reparatur helfen, die Stillstandszeit zu reduzieren.
Gibt es einen Nachfolger für 6ES7312-5BF04-0AB0?
Ein direkt steckkompatibler, verifizierter 1:1-Nachfolger wird hier nicht als gesicherte Austauschlösung genannt. Bei der S7-300-Familie muss zwischen Ersatz innerhalb der bestehenden Anlage und Migration auf eine neuere Steuerungsgeneration unterschieden werden. Eine Migration erfordert in der Regel die Prüfung von Programm, Hardwarekonfiguration, Kommunikation, I/O-Struktur, Bediengeräten und Freigaben. Für Bestandsanlagen ist daher oft zuerst zu bewerten, ob Reparatur oder Ersatzteilbeschaffung wirtschaftlicher ist.
Ist 6ES7312-5BF04-0AB0 mit bestehenden SIMATIC S7-300 Anlagen kompatibel?
Die Kompatibilität hängt von der konkreten Projektierung, dem Firmwarestand, der verwendeten STEP-7-Version, der Micro Memory Card und dem Hardwareaufbau ab. Entscheidend ist, dass die Bestellnummer 6ES7312-5BF04-0AB0 in der Hardwarekonfiguration korrekt abgebildet ist. Vor einem Austausch sollten Programm, Parameter, Kommunikationsadressen und I/O-Belegung geprüft werden, damit die CPU ohne ungeplante Anpassungen wieder in Betrieb genommen werden kann.
Warum ist die Micro Memory Card bei 6ES7312-5BF04-0AB0 so wichtig?
Die Micro Memory Card ist für den Ladespeicher dieser CPU erforderlich und damit zentral für Programmhaltung, Wiederanlauf und Ersatzteiltausch. Ohne passende MMC kann die CPU nicht wie vorgesehen mit dem Anlagenprojekt betrieben werden. Bei Störungen sollte geprüft werden, ob die MMC korrekt gesteckt, zum Projekt passend beschrieben und mechanisch unbeschädigt ist. Besonders bei Austauschfällen ist die Zuordnung von CPU, MMC und STEP-7-Projekt entscheidend.
Wann lohnt sich Reparatur statt Austausch bei einer CPU 312C?
Eine Reparatur lohnt sich häufig, wenn die bestehende Anlage unverändert weiterbetrieben werden soll und ein Austausch zusätzliche Risiken durch Projektierungs-, Freigabe- oder Migrationsaufwand auslöst. Bei EICHLER wird die CPU nach Fehlerbild geprüft, auf Bauteilebene instand gesetzt und anschließend funktionsgeprüft. Dadurch kann die Reparatur eine wirtschaftliche Alternative zu Neukauf, ungeplantem Umbau oder kurzfristiger Migration sein. Garantie und Gewährleistung erhöhen zusätzlich die Planungssicherheit.
Wie lässt sich das Obsoleszenzrisiko bei 6ES7312-5BF04-0AB0 reduzieren?
Das Risiko lässt sich durch eine strukturierte Bestandsaufnahme, definierte Ersatzteilstrategie und klare Reparaturprozesse reduzieren. Für Betreiber ist wichtig, welche Anlagen diese CPU nutzen, welche Ersatzbaugruppen vorhanden sind und welche Projekte oder Backups für die Wiederinbetriebnahme benötigt werden. Life Cycle Management hilft, S7-300-Bestände technisch und kaufmännisch zu bewerten und eine passende Strategie für Reparatur, Bevorratung, Austausch oder Migration festzulegen.
Welche Angaben sind für eine Anfrage zu 6ES7312-5BF04-0AB0 wichtig?
Für eine Anfrage sind die vollständige Artikelnummer 6ES7312-5BF04-0AB0, Hersteller, gewünschte Leistung und der Einsatzkontext wichtig. Bei Reparaturen helfen zusätzlich Fehlerbeschreibung, Anlagenzustand, Stillstandsrelevanz, Fotos, Seriennummer und Informationen zur Micro Memory Card. Für Beschaffung oder Austausch sollte geklärt werden, ob Neuware, Gebrauchtgerät, Austauschgerät oder Reparatur benötigt wird. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
