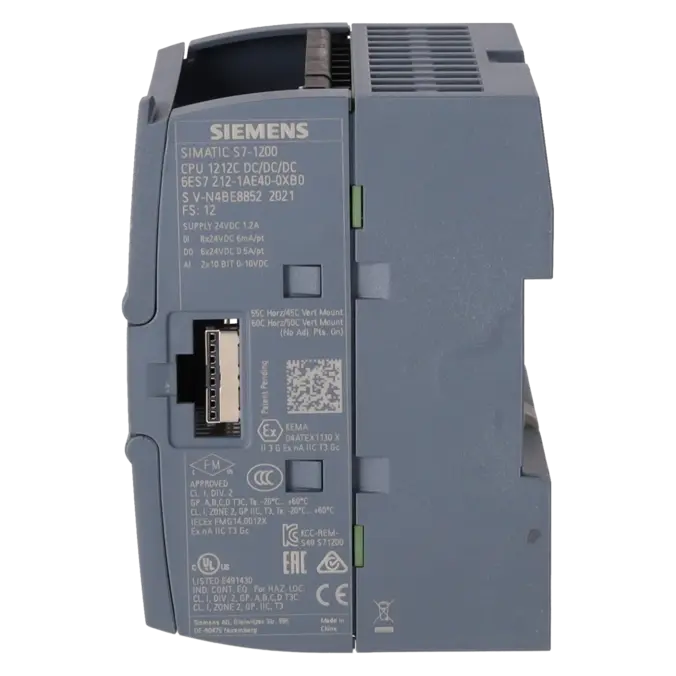

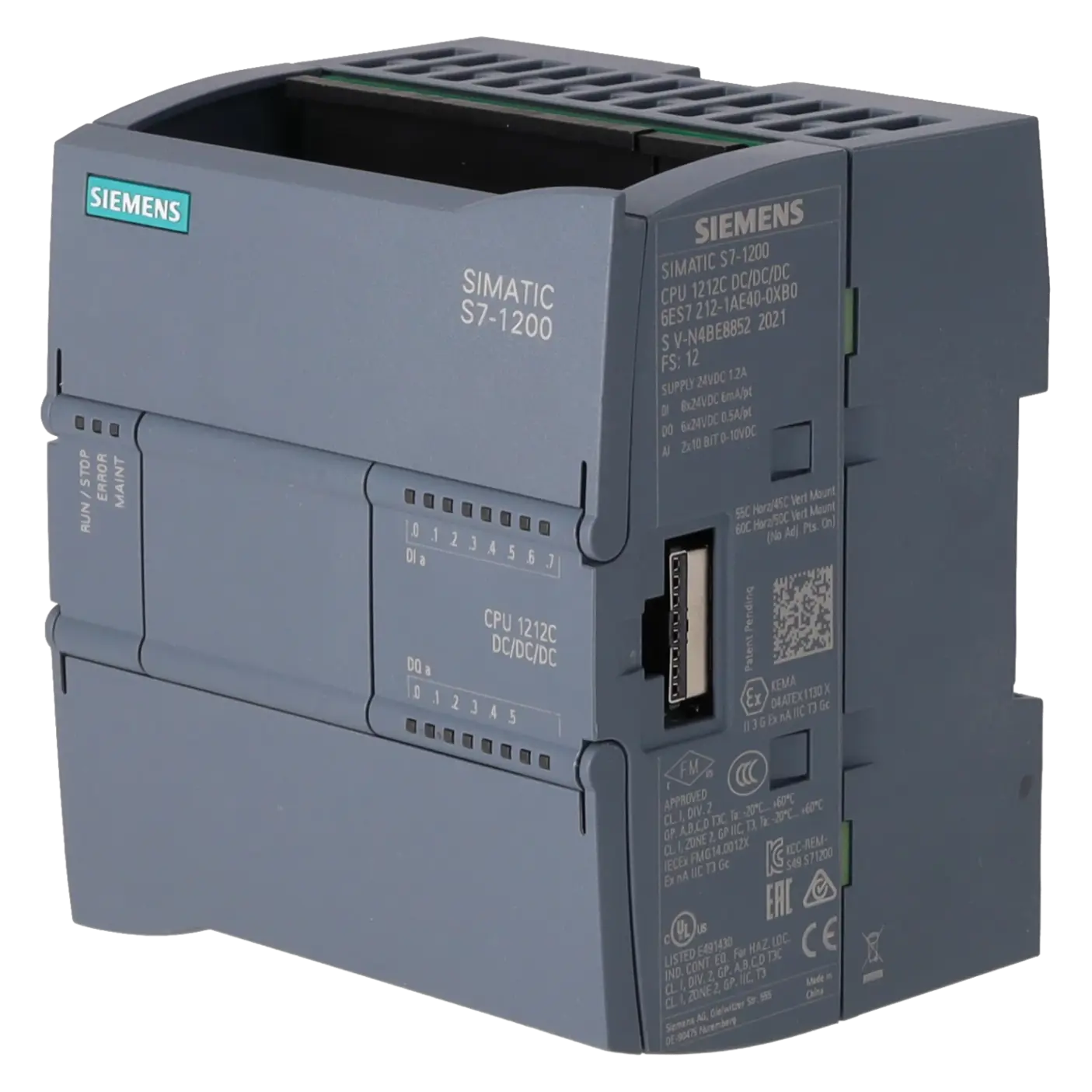

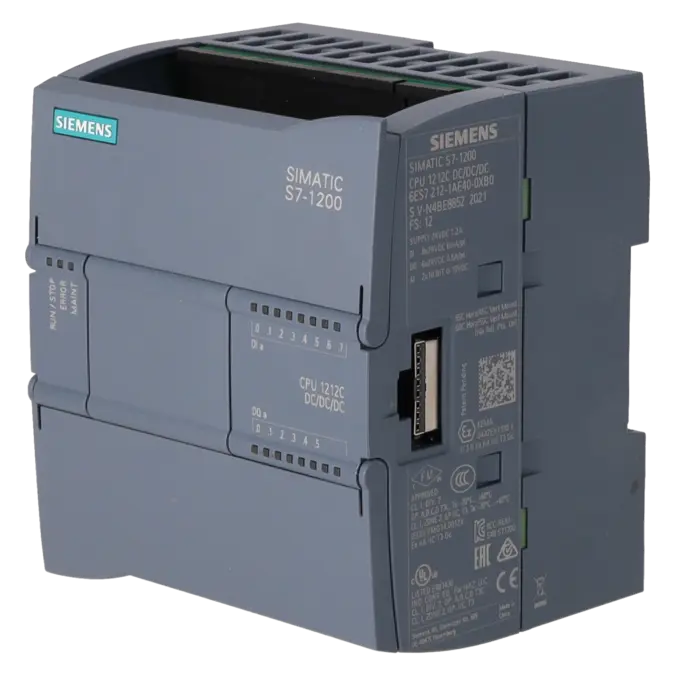

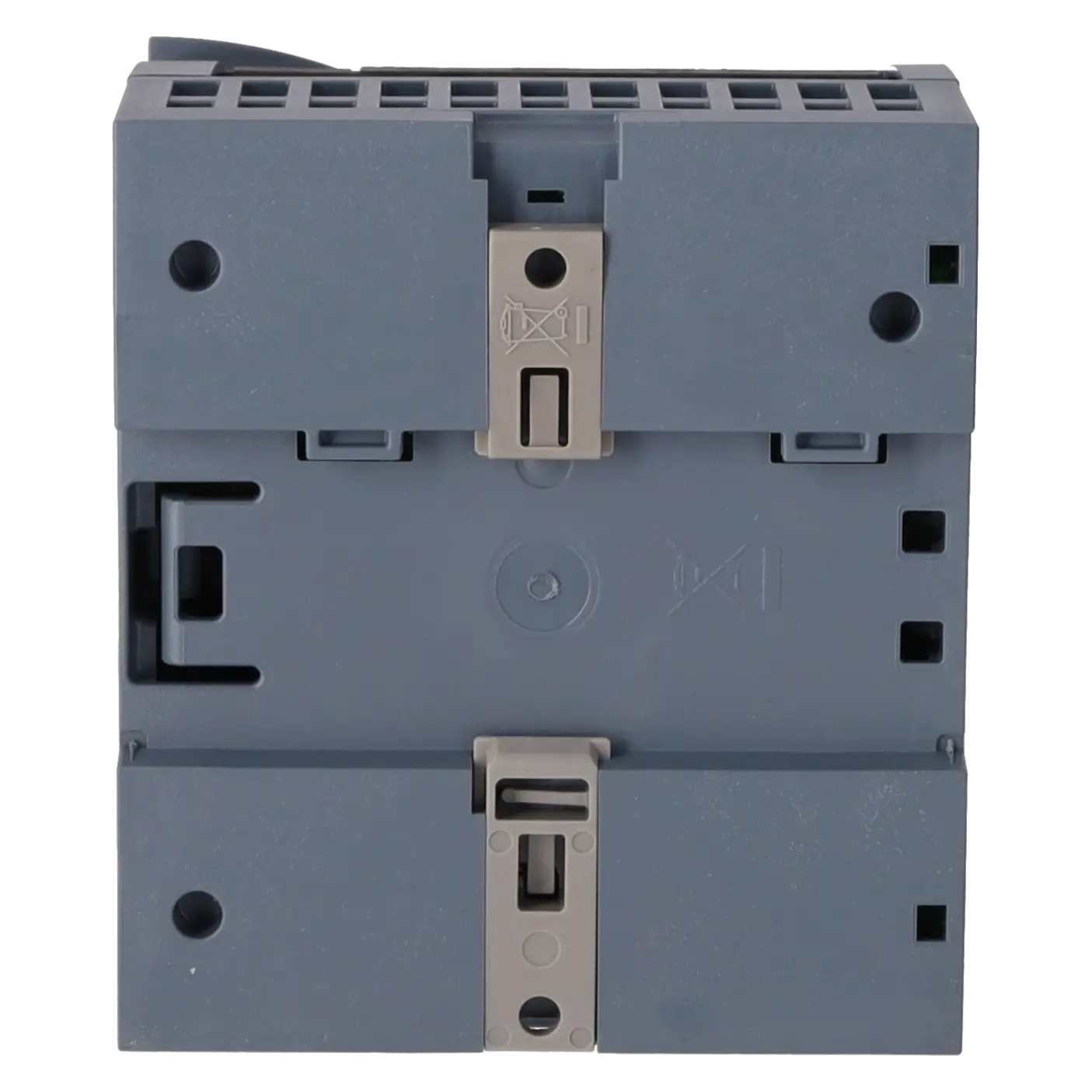

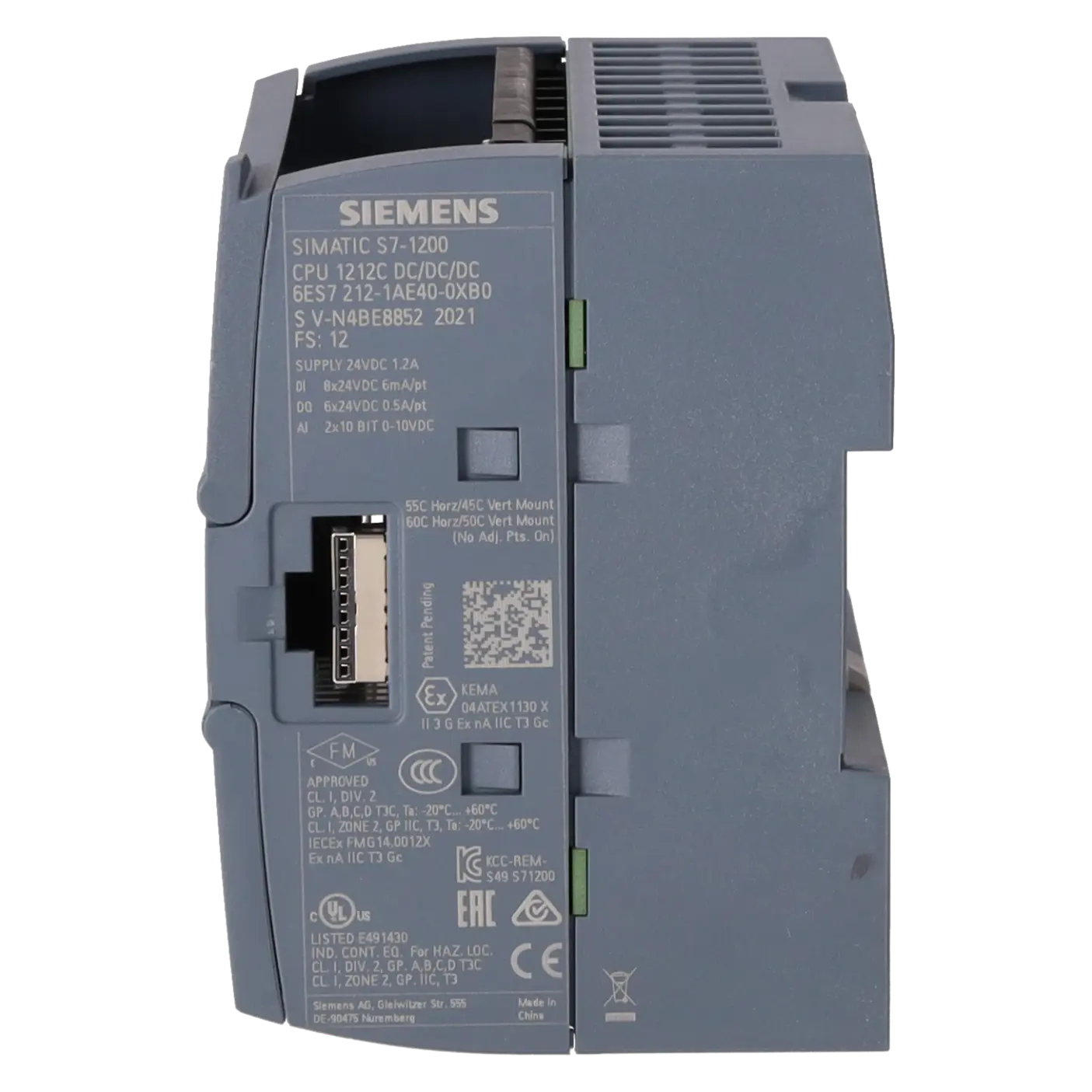

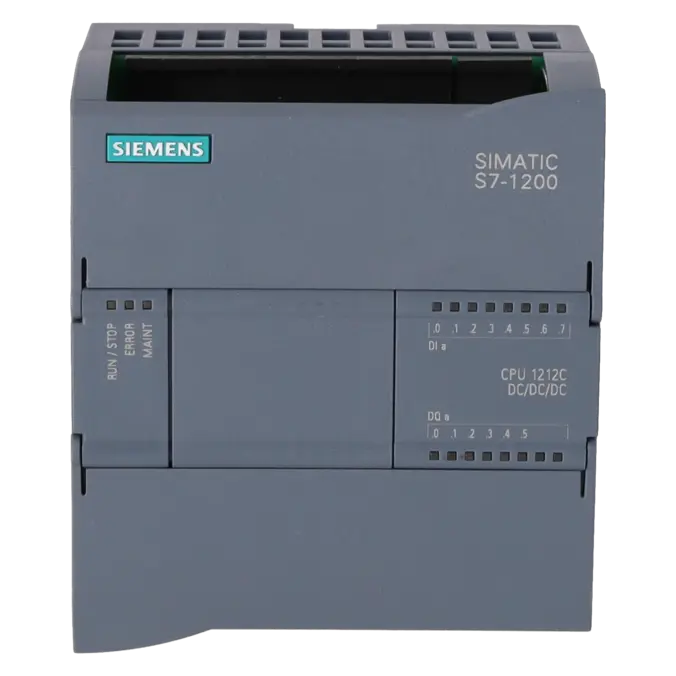

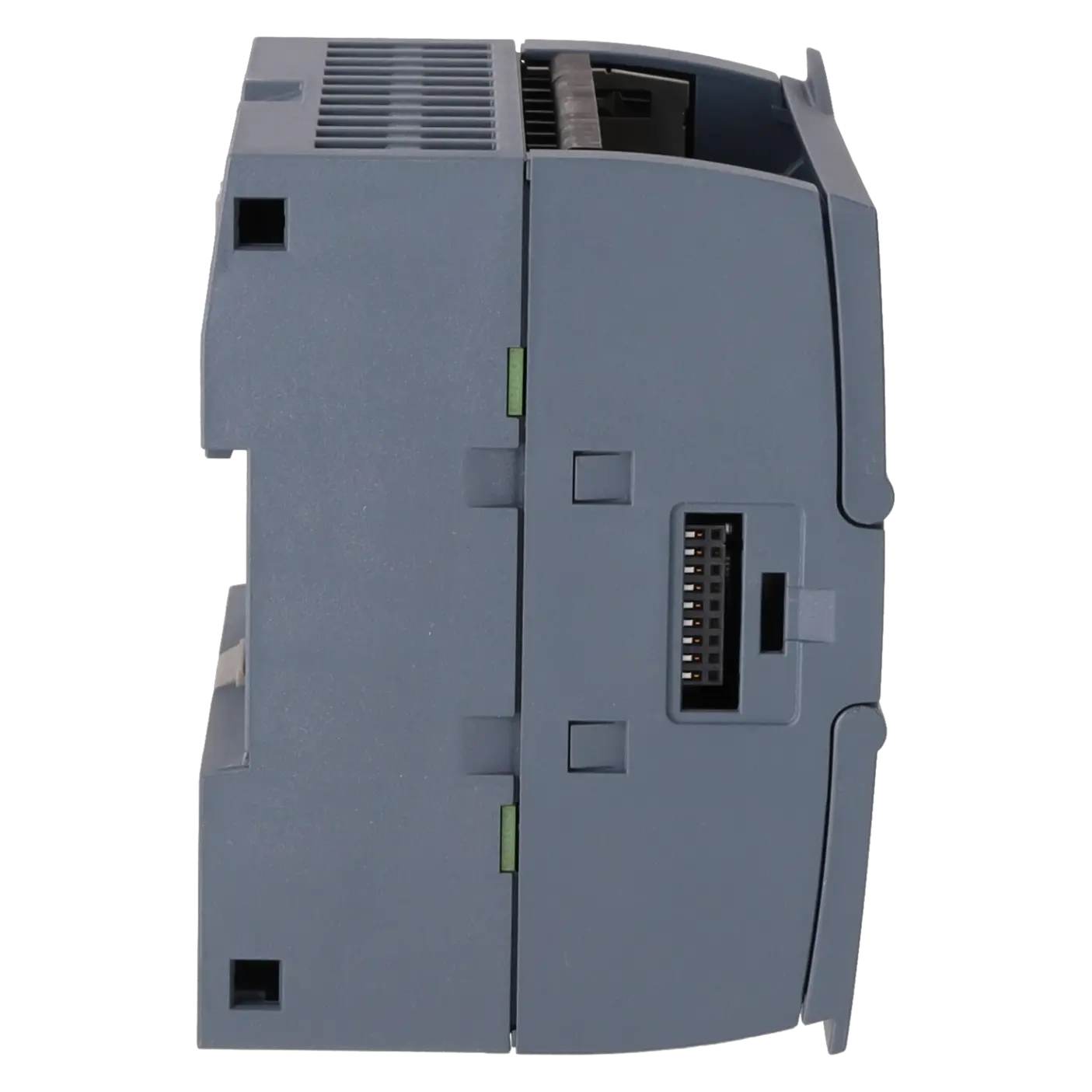

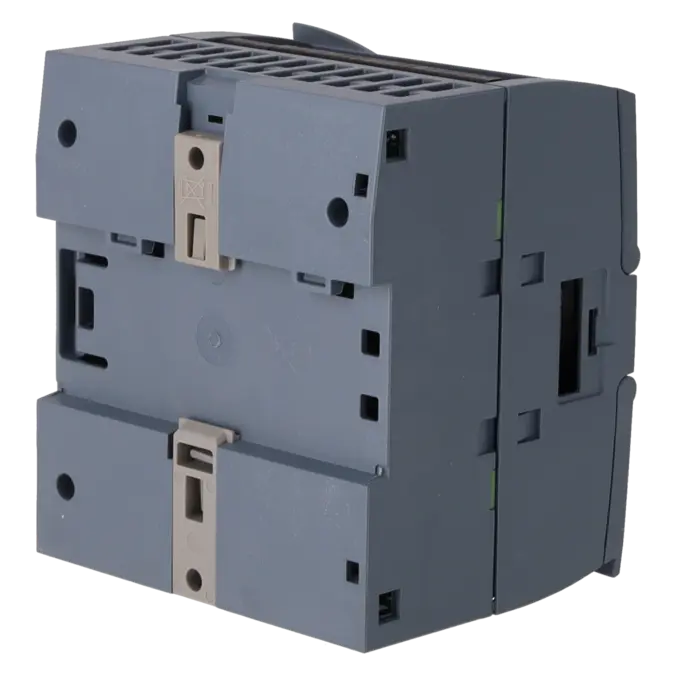

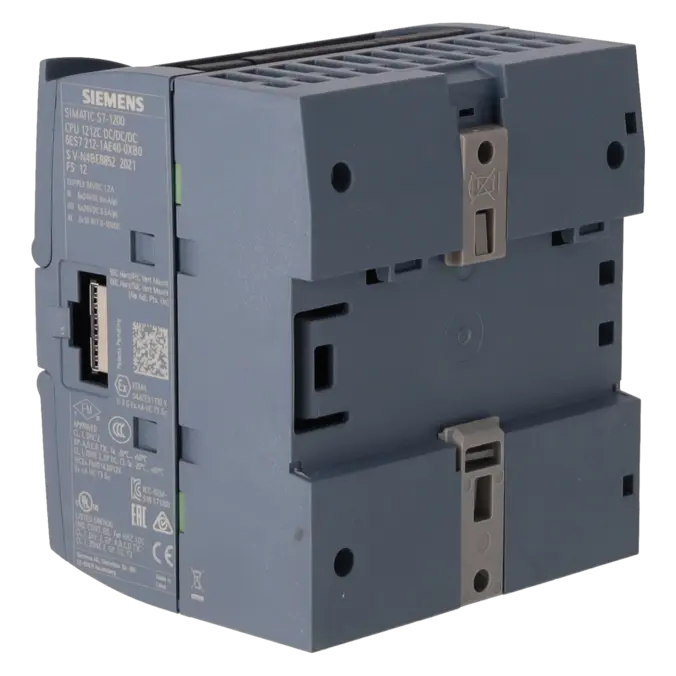

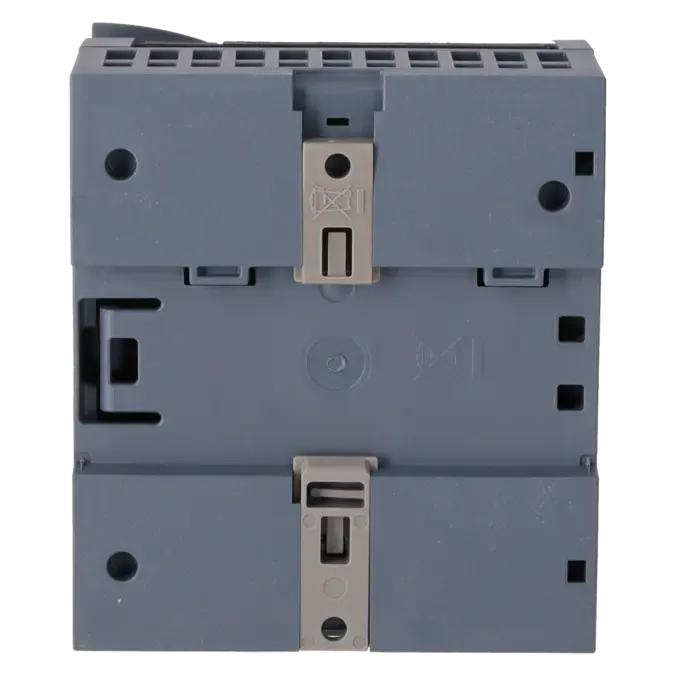

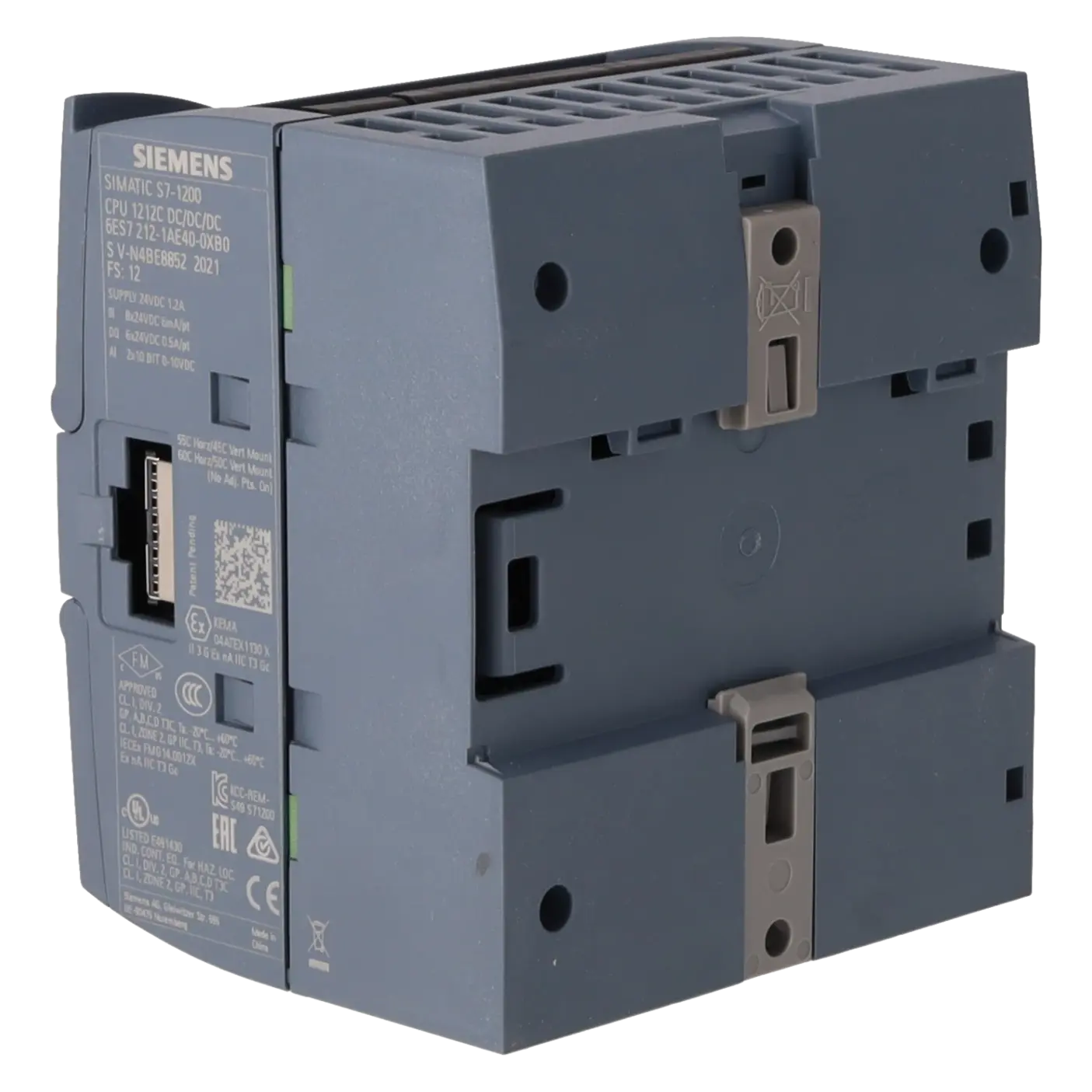

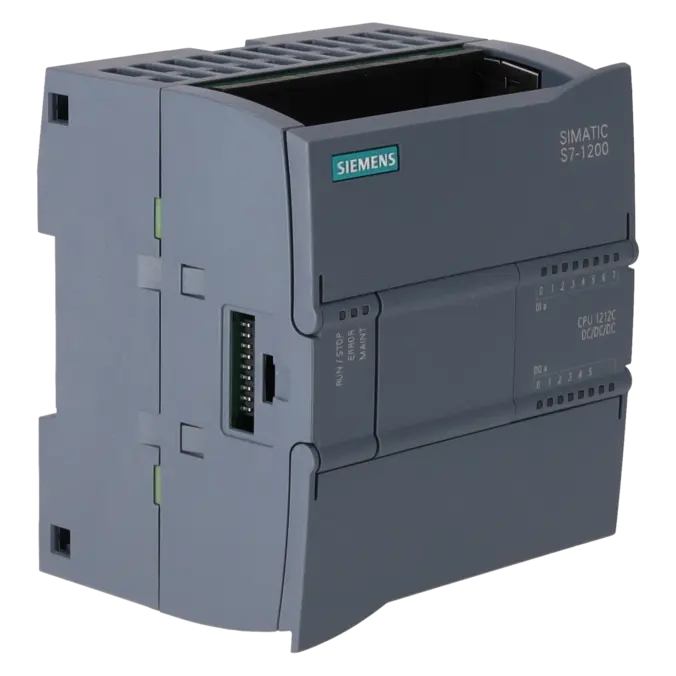

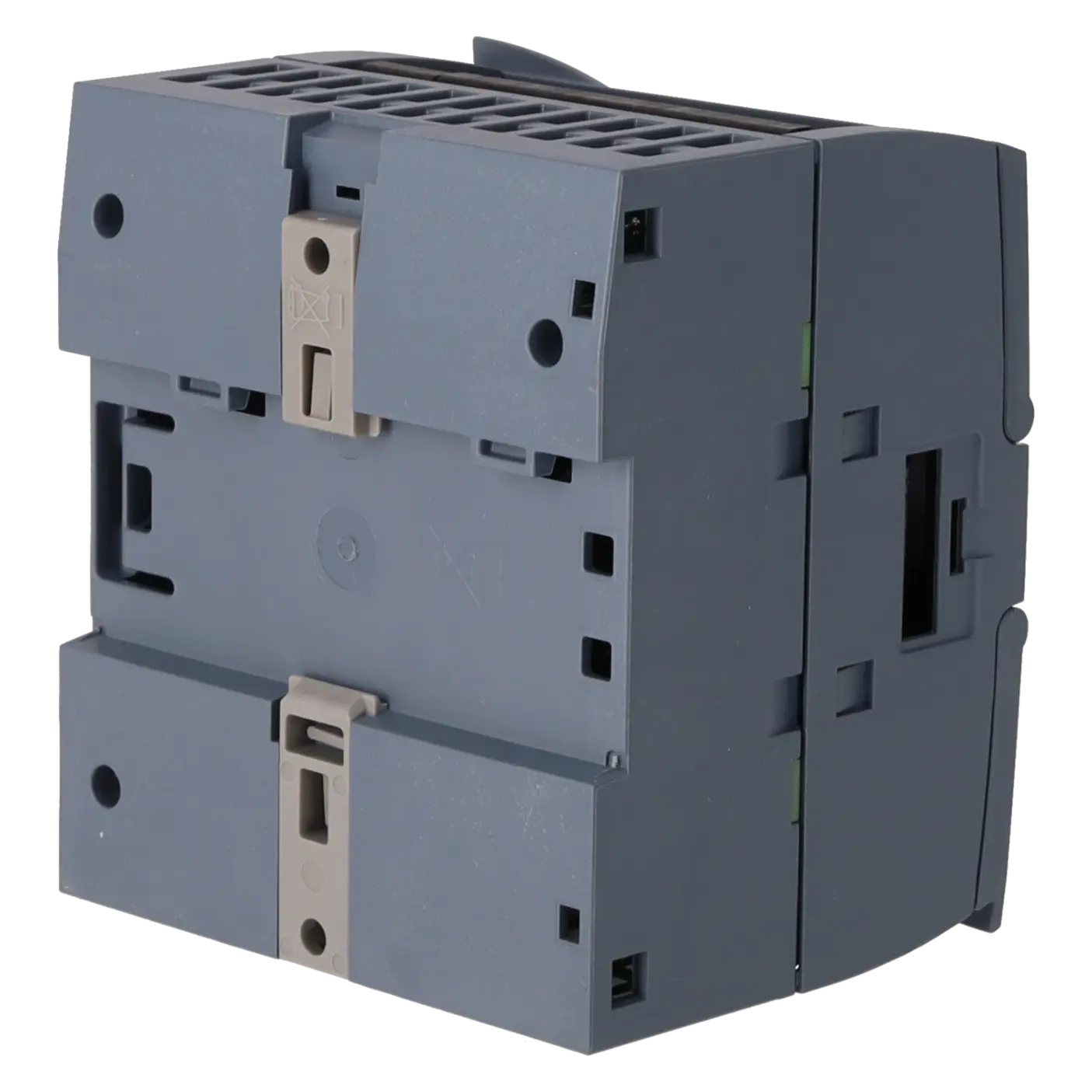

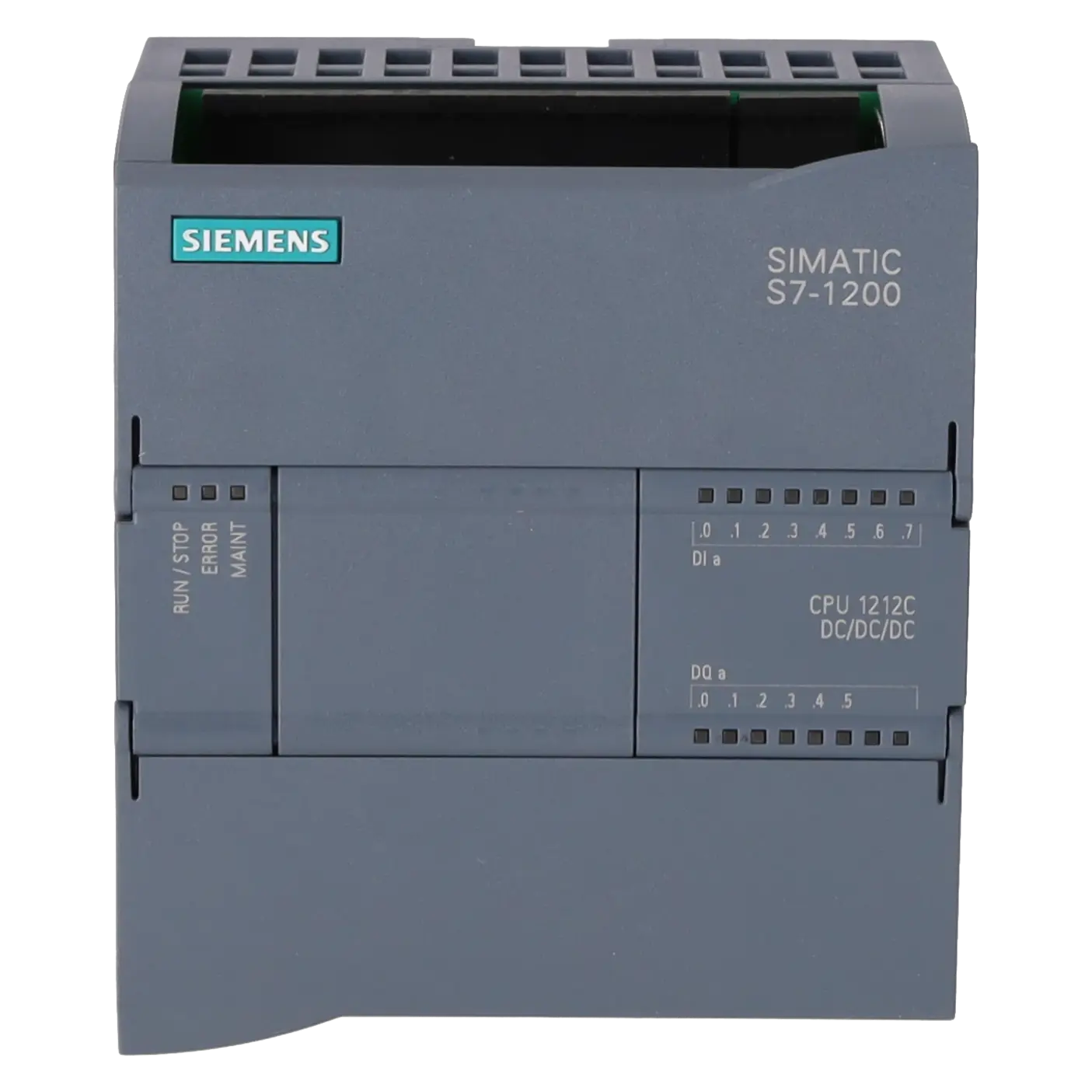

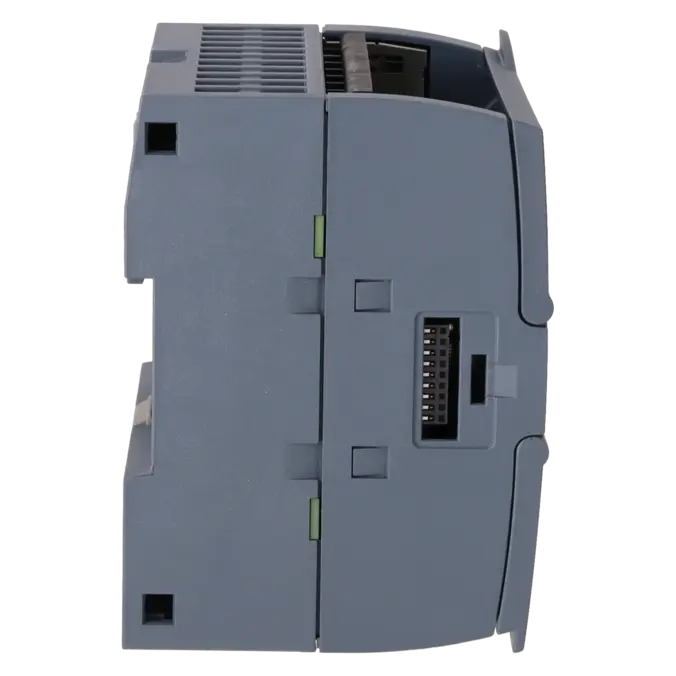

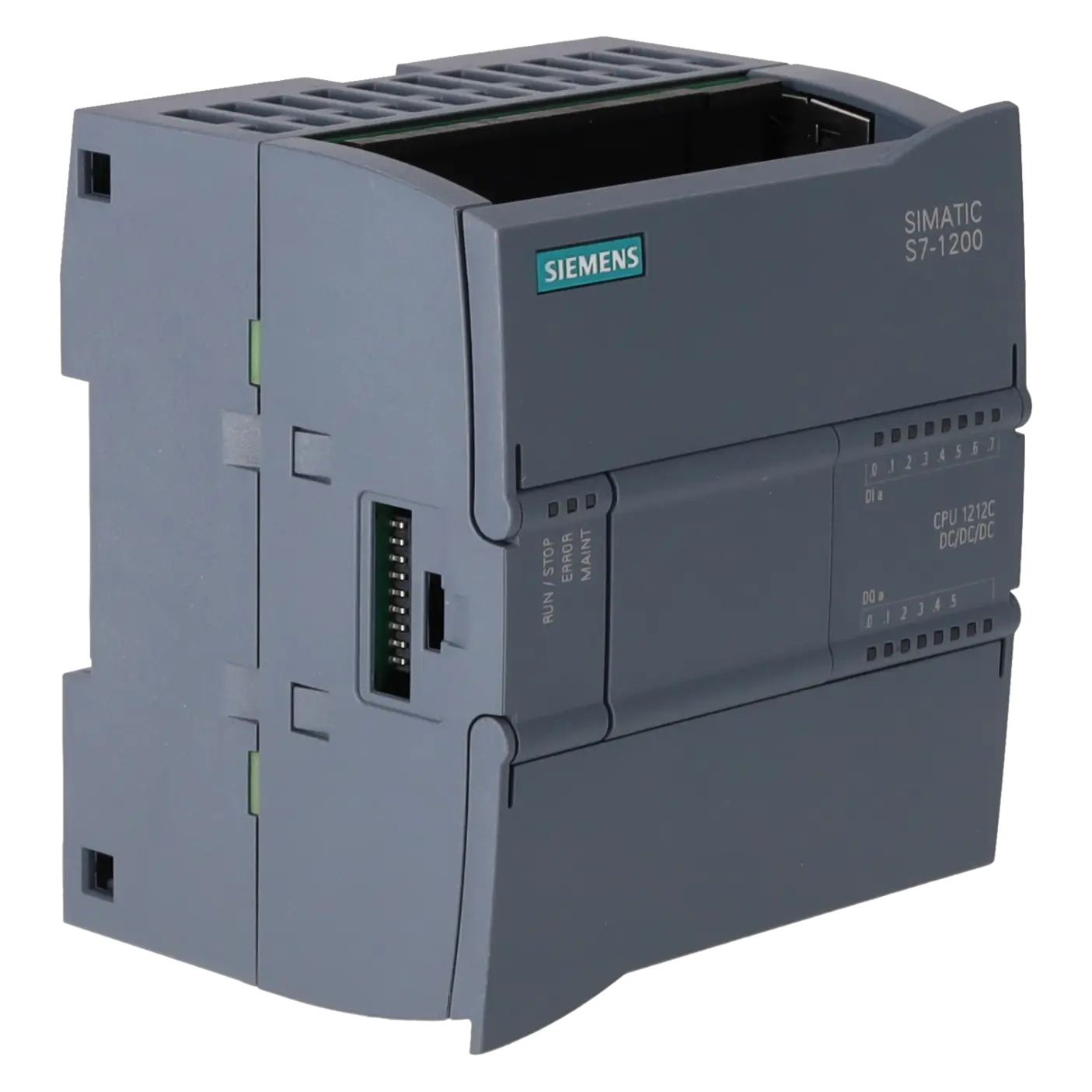

SIEMENS 6ES7212-1AE40-0XB0
- EICHLER-Art.Nr.: K0370555
- EAN: 4047623402701
- UPC: 887621769024
Produktbeschreibung
SIMATIC S7-1200, CPU 1212C, KOMPAKT-CPU, DC/DC/DC, ONBOARD I/O: 8 DI DC 24V; 6 DO 24V DC; 2 AI 0-10V DC, STROMVERSORGUNG: DC 20,4-28,8V DC, PROGRAMM-/DATENSPEICHER 75 KB
Leistungen für SIEMENS 6ES7212-1AE40-0XB0
Reparatur
von 249,71 €
bis 449,47 €
Austausch
442,26 €
Gebraucht
491,40 €
Neu
540,54 €
SIEMENS |
6ES7212-1AE40-0XB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.294 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4047623402701 | ||
| UPC | 887621769024 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST72 | ||
| Fabrikategruppe | 4509 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20131212 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6ES7212-1AE40-0XB0 und wo wird es eingesetzt
6ES7212-1AE40-0XB0 ist eine Siemens SIMATIC S7-1200 CPU 1212C DC/DC/DC für kompakte Steuerungsaufgaben in Maschinen und Anlagen. Die Zentralbaugruppe übernimmt die Verarbeitung des Anwenderprogramms, die Anbindung integrierter Ein- und Ausgänge sowie die Kommunikation über PROFINET. Sie wird typischerweise in kleineren bis mittleren Automatisierungslösungen eingesetzt, etwa in Montageanlagen, Verpackungsmaschinen, Fördertechnik, Prüfständen oder dezentral aufgebauten Maschinenmodulen. Für Instandhaltung und Einkauf ist die genaue Artikelnummer wichtig, weil sie Variante, Versorgung, Ausgangstyp und Engineering-Anforderungen eindeutig zuordnet. Besonders bei Austausch, Reparatur oder Bestandsaufnahme sollte CPU 1212C DC/DC/DC immer mit der vorhandenen Projektierung, Firmware und Anlagenverdrahtung abgeglichen werden.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die 6ES7212-1AE40-0XB0 arbeitet mit einer Versorgung im Bereich DC 20,4 bis 28,8 V und ist damit für typische 24-V-Schaltschrankumgebungen ausgelegt. Integriert sind 8 digitale Eingänge, 6 digitale Transistorausgänge und 2 Analogeingänge 0 bis 10 V, wodurch einfache Steuerungs-, Erfassungs- und Regelaufgaben ohne zusätzliche Signalmodule abgedeckt werden können. Der Arbeitsspeicher beträgt 100 kbyte, der interne Ladespeicher 2 Mbyte. Die PROFINET-Schnittstelle mit RJ45 dient zur Programmierung, HMI-Anbindung und Kommunikation mit weiteren Teilnehmern. Für den praktischen Austausch sind außerdem die Erweiterbarkeit mit Signal-, Kommunikations- und Signalboard-Modulen, die Schutzart IP20 sowie die Projektierung ab STEP 7 V20 relevant, weil sie über Passfähigkeit, Inbetriebnahme und Diagnoseaufwand entscheiden.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Die SIMATIC S7-1200 G1 befindet sich in einer wichtigen Life-Cycle-Übergangsphase. Für die Produktfamilie ist der Produktauslauf ab 01.11.2026 angekündigt; damit rückt die Versorgung bestehender Anlagen stärker in Richtung Ersatzteilstrategie, Reparaturfähigkeit und kontrollierte Migration. Für Betreiber bedeutet dies, dass 6ES7212-1AE40-0XB0 nicht nur als Einzelteil, sondern als kritische Steuerungskomponente bewertet werden sollte. Bei laufenden Anlagen entstehen typische Fragen zu Restlaufzeit, Bevorratung, Reparatur, Austauschgerät und Übergang auf die S7-1200 G2. Ein konkreter Ersatztyp sollte nur nach technischer Prüfung der Projektierung, Firmware, Peripherie, Kommunikation und Maschinenfunktion ausgewählt werden. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei einem Defekt der 6ES7212-1AE40-0XB0 ist eine Reparatur besonders relevant, wenn die bestehende Maschine ohne kurzfristige Migration weiterbetrieben werden soll. Die Fehleranalyse kann helfen, zwischen externer Ursache, Projektierungsproblem und internem Baugruppendefekt zu unterscheiden. Eine Instandsetzung bis auf Bauteilebene, technische Reinigung, vorbeugende Instandhaltung und Funktionsprüfung unterstützen die wirtschaftliche Weiternutzung der CPU. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine Anlage schnell wieder anlaufen muss. Für Betreiber mit mehreren S7-1200-G1-Baugruppen ist Life Cycle Management sinnvoll, um Obsoleszenzrisiken, Bevorratung und Reparaturstrategie planbarer zu machen. Ergänzend kann die EICHLERakademiE bei TIA-Portal-Diagnose, Fehlersuche und sicherem Anlagenhandling unterstützen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 1212C DC/DC/DC |
| Firmware-Version | V4.7 |
| Engineering mit | |
| ● Programmierpaket | ab STEP 7 V20 |
| Versorgungsspannung | |
| Nennwert (DC) | |
| ● DC 24 V | Ja |
| zulässiger Bereich, untere Grenze (DC) | 20,4 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Verpolschutz | Ja |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V |
| ● zulässiger Bereich, untere Grenze (DC) | 20,4 V |
| ● zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 400 mA; nur CPU |
| Stromaufnahme, max. | 1 200 mA; CPU mit allen Erweiterungsbaugruppen |
| Einschaltstrom, max. | 12 A; bei DC 28,8 V |
| I²t | 0,5 A²·s |
| Ausgangsstrom | |
| für Rückwandbus (DC 5 V), max. | 1 000 mA; max. DC 5 V für SM und CM |
| Geberversorgung | |
| 24 V-Geberversorgung | |
| ● 24 V | L+ minus 4 V DC min. |
| Verlustleistung | |
| Verlustleistung, typ. | 9 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 100 kbyte |
| Ladespeicher | |
| ● integriert | 2 Mbyte |
| ● steckbar (SIMATIC Memory Card), max. | mit SIMATIC Memory Card |
| Pufferung | |
| ● vorhanden | Ja |
| ● wartungsfrei | Ja |
| ● ohne Batterie | Ja |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,08 µs; / instruction |
| für Wortoperationen, typ. | 1,7 µs; / instruction |
| für Gleitpunktarithmetik, typ. | 2,3 µs; / instruction |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | DBs, FCs, FBs, Zähler und Timer. Die maximale Anzahl adressierbarer Bausteine reicht von 1 bis 65535. Es besteht keine Einschränkung, Nutzung des gesamten Arbeitsspeichers |
| OB | |
| ● Anzahl, max. | Begrenzung nur durch Arbeitsspeicher für Code |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 14 kbyte |
| Merker | |
| ● Größe, max. | 4 kbyte; Größe des Merkerbereichs |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 16 kbyte; Prioritätsklasse 1 (Programmzyklus): 16 kbyte, Prioritätsklasse 2 bis 26: 6 kbyte |
| Adressbereich | |
| Prozessabbild | |
| ● Eingänge, einstellbar | 1 kbyte |
| ● Ausgänge, einstellbar | 1 kbyte |
| Hardware-Ausbau | |
| Anzahl Baugruppen je System, max. | 3 Communication Module, 1 Signal Board, 2 Signal Module |
| ● Anzahl Erweiterungsboards (SB, CB, BB) | 1 |
| ● Anzahl Signalmodule (SM) | 2 |
| ● Anzahl Kommunikationsmodule (CM) | 3 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● Pufferungsdauer | 480 h; typisch |
| ● Abweichung pro Tag, max. | ±60 s/Monat bei 25 °C |
| Digitaleingaben | |
| Anzahl der Eingänge | 8; integriert |
| ● davon für technologische Funktionen nutzbare Eingänge | 6; HSC (High Speed Counting) |
| M/P-lesend | Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge | |
| alle Einbaulagen | |
| — bis 40 °C, max. | 8 |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | DC 5 V bei 1 mA |
| ● für Signal "1" | DC 15 V bei 2,5 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Standardeingänge | |
| — parametrierbar | 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms |
| — bei "0" nach "1", min. | 0,2 ms |
| — bei "0" nach "1", max. | 12,8 ms |
| für Alarmeingänge | |
| — parametrierbar | Ja |
| für Technologische Funktionen | |
| — parametrierbar | Einphasig: 3 @ 100 kHz & 3 @ 30 kHz, Differenziell: 3 @ 80 kHz & 3 @ 30 kHz |
| Leitungslänge | |
| ● geschirmt, max. | 500 m; 50 m für technologische Funktionen |
| ● ungeschirmt, max. | 300 m; für technologische Funktionen: Nein |
| Digitalausgaben | |
| Anzahl der Ausgänge | 6 |
| ● davon schnelle Ausgänge | 4; 100 kHz Impulsfolge |
| Begrenzung der induktiven Abschaltspannung auf | L+ (-48 V) |
| Schaltvermögen der Ausgänge | |
| ● bei ohmscher Last, max. | 0,5 A |
| ● bei Lampenlast, max. | 5 W |
| Ausgangsspannung | |
| ● für Signal "0", max. | 0,1 V; mit 10 kOhm Last |
| ● für Signal "1", min. | 20 V |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 0,5 A |
| ● für Signal "0" Reststrom, max. | 0,1 mA |
| Ausgangsverzögerung bei ohmscher Last | |
| ● "0" nach "1", max. | 1 µs |
| ● "1" nach "0", max. | 5 µs |
| Schaltfrequenz | |
| ● der Impulsausgänge, bei ohmscher Last, max. | 100 kHz |
| Relaisausgänge | |
| ● Anzahl Relaisausgänge | 0 |
| Leitungslänge | |
| ● geschirmt, max. | 500 m |
| ● ungeschirmt, max. | 150 m |
| Analogeingaben | |
| Anzahl Analogeingänge | 2 |
| Eingangsbereiche | |
| ● Spannung | Ja |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● 0 bis +10 V | Ja |
| — Eingangswiderstand (0 bis 10 V) | ≥100 KOhm |
| Leitungslänge | |
| ● geschirmt, max. | 100 m; verdreht und geschirmt |
| Analogausgaben | |
| Anzahl Analogausgänge | 0 |
| Analogwertbildung für die Eingänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 10 bit |
| ● Integrationszeit parametrierbar | Ja |
| ● Wandlungszeit (pro Kanal) | 625 µs |
| Geber | |
| Anschließbare Geber | |
| ● 2-Draht-Sensor | Ja |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 1 |
| 1. Schnittstelle | |
| Schnittstellentyp | PROFINET |
| potenzialgetrennt | Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja |
| Autonegotiation | Ja |
| Autocrossing | Ja |
| Schnittstellenphysik | |
| ● RJ 45 (Ethernet) | Ja |
| ● Anzahl der Ports | 1 |
| ● integrierter Switch | Nein |
| Protokolle | |
| ● PROFINET IO-Controller | Ja |
| ● PROFINET IO-Device | Ja |
| ● SIMATIC-Kommunikation | Ja |
| ● Offene IE-Kommunikation | Ja; optional auch verschlüsselt möglich |
| ● Webserver | Ja |
| ● Medienredundanz | Nein |
| PROFINET IO-Controller | |
| ● Übertragungsgeschwindigkeit, max. | 100 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja; Verschlüsselung mit TLS V1.3 voreingestellt |
| — Taktsynchronität | Nein |
| — IRT | Nein |
| — PROFIenergy | Nein |
| — Priorisierter Hochlauf | Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. | 16 |
| — Anzahl anschließbarer IO-Device, max. | 16 |
| — Anzahl anschließbarer IO-Device für RT, max. | 16 |
| — davon in Linie, max. | 16 |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8 |
| — Aktualisierungszeit | Der Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und der projektierten Nutzdaten. |
| PROFINET IO-Device | |
| Dienste | |
| — PG/OP-Kommunikation | Ja; Verschlüsselung mit TLS V1.3 voreingestellt |
| — Taktsynchronität | Nein |
| — IRT | Nein |
| — Dynamic frame packing (DFP) | Nein |
| — PROFIenergy | Ja |
| — Priorisierter Hochlauf | Ja |
| — Shared Device | Ja |
| — Anzahl IO-Controller bei Shared Device, max. | 2 |
| — Asset-Management-Record | Ja |
| Protokolle | |
| PROFINET IO | Ja |
| PROFIsafe | Nein |
| PROFIBUS | Ja; CM 1243-5 (Master) oder CM 1242-5 (Slave) erforderlich |
| OPC UA | Ja; OPC UA Server |
| AS-Interface | Ja; CM 1243-2 notwendig |
| Protokolle (Ethernet) | |
| ● TCP/IP | Ja |
| ● DHCP | Nein |
| ● SNMP | Ja |
| ● DCP | Ja |
| ● LLDP | Ja |
| Redundanzbetrieb | |
| ● PROFINET-Systemredundanz (S2) | Nein |
| ● PROFINET-Systemredundanz (R1) | Nein |
| Medienredundanz | |
| — MRP | Nein |
| — MRP-Interconnection, unterstützt | Nein |
| — MRPD | Nein |
| SIMATIC-Kommunikation | |
| ● S7-Routing | Ja |
| Offene IE-Kommunikation | |
| ● TCP/IP | Ja |
| — Datenlänge, max. | 8 kbyte |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja |
| ● ISO-on-TCP (RFC1006) | Ja |
| — Datenlänge, max. | 8 kbyte |
| ● UDP | Ja |
| — Datenlänge, max. | 1 472 byte |
| Webserver | |
| ● unterstützt | Ja |
| ● anwenderdefinierte Webseiten | Ja |
| OPC UA | |
| ● Runtime-Lizenz erforderlich | Ja; Lizenz "Basic" erforderlich |
| ● OPC UA Server | Ja; Data Access (Read, Write, Subscribe), Method Call, Runtime-Lizenz erforderlich |
| — Applikations-Authentifizierung | verfügbare Security Policys: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Benutzer-Authentifizierung | "Anonym" oder mittels Benutzername & Passwort |
| — Anzahl Sessions, max. | 10 |
| — Anzahl Subscriptions je Session, max. | 5 |
| — Abtastintervall, min. | 100 ms |
| — Sendeintervall, min. | 200 ms |
| — Anzahl Server-Methoden, max. | 20 |
| — Anzahl überwachter Elemente (monitored items), empfohlen max. | 1 000 |
| — Anzahl der Server-Schnittstellen, max. | 2 |
| — Anzahl Knoten bei benutzerdefinierten Server-Schnittstellen, max. | 2 000 |
| Weitere Protokolle | |
| ● MODBUS | Ja |
| Kommunikationsfunktionen | |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe (S7 communication, User data size) |
| Anzahl Verbindungen | |
| ● gesamt | PG-Verbindungen: 4 reserviert / 4 max.; HMI-Verbindungen: 12 reserviert / 18 max.; S7-Verbindungen: 8 reserviert / 14 max.; Open User-Verbindungen: 8 reserviert / 14 max.; Web-Verbindungen: 2 reserviert / 30 max.; OPC UA-Verbindungen: 0 reserviert / 10 max.; maximale Anzahl Verbindungen: 34 reserviert / 68 max. |
| Test- Inbetriebnahmefunktionen | |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge, Zeiten, Zähler |
| Forcen | |
| ● Forcen | Ja |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| Traces | |
| ● Anzahl projektierbarer Traces | 2 |
| ● Speichergröße je Trace, max. | 512 kbyte |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnoseanzeige LED | |
| ● RUN/STOP-LED | Ja |
| ● ERROR-LED | Ja |
| ● MAINT-LED | Ja |
| Integrierte Funktionen | |
| Zähler | |
| ● Anzahl Zähler | 6 |
| ● Zählfrequenz, max. | 100 kHz |
| Frequenzmessung | Ja |
| gesteuertes Positionieren | Ja |
| Anzahl lagegeregelte Positionierachsen, max. | 8 |
| Anzahl Positionierachsen über Puls-Richtungs-Schnittstelle | 4; mit integrierten Ausgängen |
| PID-Regler | Ja |
| Anzahl Alarmeingänge | 4 |
| Anzahl Impulsausgänge | 4 |
| Grenzfrequenz (Impuls) | 100 kHz |
| Potenzialtrennung | |
| Potenzialtrennung Digitaleingaben | |
| ● Potenzialtrennung Digitaleingaben | Nein |
| ● zwischen den Kanälen, in Gruppen zu | 1 |
| Potenzialtrennung Digitalausgaben | |
| ● Potenzialtrennung Digitalausgaben | Ja |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen, in Gruppen zu | 1 |
| EMV | |
| Störfestigkeit gegen Entladen statischer Elektrizität | |
| ● Störfestigkeit gegen Entladen statischer Elektrizität nach IEC 61000-4-2 | Ja |
| — Prüfspannung bei Luftentladung | 8 kV |
| — Prüfspannung bei Kontaktentladung | 6 kV |
| Störfestigkeit gegen leitungsgebundene Störgrößen | |
| ● Störfestigkeit auf Versorgungsleitungen nach IEC 61000-4-4 | Ja |
| ● Störfestigkeit auf Signalleitungen nach IEC 61000-4-4 | Ja |
| Störfestigkeit gegen Stoßspannungen (Surge) | |
| ● Störfestigkeit auf Versorgungsleitungen nach IEC 61000-4-5 | Ja |
| Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente Felder | |
| ● Störfestigkeit gegen Hochfrequenzeinstrahlung nach IEC 61000-4-6 | Ja |
| Emission von Funkstörungen nach EN 55 011 | |
| ● Grenzwertklasse A, für den Einsatz im Industriebereich | Ja; Gruppe 1 |
| ● Grenzwertklasse B, für den Einsatz in Wohngebieten | Ja; wenn durch geeignete Maßnahmen gewährleistet wird, dass die Grenzwerte für Klasse B nach EN 55011 eingehalten werden |
| Schutzart und Schutzklasse | |
| Schutzart IP | IP20 |
| Normen, Zulassungen, Zertifikate | |
| Siemens Ökoprofil (SEP) | Siemens EcoTech |
| CE-Kennzeichen | Ja |
| UL-Zulassung | Ja |
| cULus | Ja |
| FM-Zulassung | Ja |
| RCM (ehemals C-TICK) | Ja |
| KC-Zulassung | Ja |
| Schiffbau-Zulassung | Ja |
| Umwelt-Fußabdruck | |
| ● Umweltproduktdeklaration | Ja; Typ II nach ISO 14021 |
| Treibhauspotential | |
| — Treibhauspotential, (gesamt) [CO2 eq] | 76,4 kg |
| — Treibhauspotential, (während Herstellung) [CO2 eq] | 13,8 kg |
| — Treibhauspotential, (während Betrieb) [CO2 eq] | 63,4 kg |
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] | -0,89 kg |
| Umgebungsbedingungen | |
| Freier Fall | |
| ● Fallhöhe, max. | 0,3 m; fünfmal, in Versandverpackung |
| Umgebungstemperatur im Betrieb | |
| ● min. | -20 °C |
| ● max. | 60 °C; Anzahl gleichzeitig eingeschalteter Ein- bzw. Ausgänge: 4 bzw. 3 (keine benachbarten Punkte) bei 60 °C horizontal oder 50 °C vertikal; 8 bzw. 6 bei 55 °C horizontal oder 45 °C vertikal |
| ● waagerechte Einbaulage, min. | -20 °C |
| ● waagerechte Einbaulage, max. | 60 °C |
| ● senkrechte Einbaulage, min. | -20 °C |
| ● senkrechte Einbaulage, max. | 50 °C |
| Umgebungstemperatur bei Lagerung/Transport | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| Luftdruck nach IEC 60068-2-13 | |
| ● Betrieb, min. | 795 hPa |
| ● Betrieb, max. | 1 080 hPa |
| ● Lagerung/Transport, min. | 660 hPa |
| ● Lagerung/Transport, max. | 1 080 hPa |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe, min. | -1 000 m |
| ● Aufstellungshöhe, max. | 5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
| Relative Luftfeuchte | |
| ● Betrieb, max. | 95 %; keine Betauung |
| Schwingungen | |
| ● Schwingfestigkeit während Betrieb gemäß IEC 60068-2-6 | 2 g (m/s²) Wandmontage, 1 g (m/s²) DIN Hutschiene |
| ● Betrieb, geprüft nach IEC 60068-2-6 | Ja |
| Schockprüfung | |
| ● geprüft nach IEC 60068-2-27 | Ja; IEC 68, Teil 2-27; Halbsinus: Stärke des Stoßes 15 g (Scheitelwert), Dauer 11 ms |
| Schadstoff-Konzentrationen | |
| ● SO2 bei RH < 60% ohne Kondensation | S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60 % kondensationsfrei |
| Projektierung | |
| Programmierung | |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — SCL | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Kopierschutz | Ja |
| ● Bausteinschutz | Ja |
| Zugriffschutz | |
| ● Schutz der vertraulichen Konfigurationsdaten | Ja |
| ● Schutzstufe: Schreibschutz | Ja |
| ● Schutzstufe: Schreib-/Leseschutz | Ja |
| ● Schutzstufe: Complete Protection | Ja |
| ● Benutzerverwaltung | Ja; geräteweit |
| ● Anzahl Benutzer | 42 |
| ● Anzahl Gruppen | 14 |
| ● Anzahl Rollen | 20 |
| Zykluszeitüberwachung | |
| ● einstellbar | Ja |
| Maße | |
| Breite | 90 mm |
| Höhe | 100 mm |
| Tiefe | 75 mm |
| Gewichte | |
| Gewicht, ca. | 370 g |
| Fehlerbeshreibung | Möglicher Lösungsansatz |
|---|---|
| 6ES7212-1AE40-0XB0 startet nicht und keine LED leuchtet | Zuerst sollte die 24-V-DC-Versorgung direkt an den CPU-Klemmen geprüft werden. Anschließend sind Netzteil, Sicherung, Klemmenkontakt, M-Bezug und Verpolung zu kontrollieren. Danach sollte abgeglichen werden, ob die Lastversorgung stabil bleibt und ob externe Verbraucher die Versorgung einbrechen lassen. Falls die CPU weiterhin ohne Reaktion bleibt, ist ein interner Defekt der Baugruppe einzugrenzen. |
| Warum bleibt die CPU 1212C in STOP und geht nicht in RUN | Zuerst sollte der Diagnosepuffer ausgelesen werden, um Programm-, Hardware- oder Kommunikationsfehler einzugrenzen. Anschließend ist zu prüfen, ob die konfigurierte Hardware mit der tatsächlich gesteckten CPU und den Erweiterungsmodulen übereinstimmt. Danach sollte kontrolliert werden, ob Bausteinfehler, fehlende Organisationsbausteine oder eine nicht passende Firmware den RUN-Übergang verhindern. Falls der Fehler bestehen bleibt, ist ein Vergleich mit einer gesicherten Projektversion sinnvoll. |
| ERROR-LED an 6ES7212-1AE40-0XB0 blinkt oder leuchtet | Zuerst sollte geprüft werden, ob im Diagnosepuffer ein Hardware-, Peripherie- oder Programmereignis gespeichert ist. Anschließend sind Versorgung, Erweiterungsmodule, Klemmen, PROFINET-Teilnehmer und die zuletzt geladenen Projektänderungen zu kontrollieren. Danach sollte die Hardwarekonfiguration mit der realen Anlage abgeglichen werden. Falls keine externe Ursache erkennbar ist, kann ein Baugruppendefekt oder ein fehlerhafter Speicherzustand eingegrenzt werden. |
| Digitale Eingänge der CPU 1212C schalten nicht korrekt | Zuerst sollte die Signalspannung an den Eingangsklemmen gegen den richtigen M-Bezug gemessen werden. Anschließend sind Sensorversorgung, Verdrahtung, Eingangsbeschaltung und Signalpegel für 0- und 1-Zustand zu kontrollieren. Danach sollte die Projektierung der Eingänge mit der erwarteten Signalverarbeitung im Programm abgeglichen werden. Falls einzelne Kanäle dauerhaft abweichen, ist ein kanalbezogener Defekt der Eingangsstufe möglich. |
| Transistorausgänge der 6ES7212-1AE40-0XB0 schalten keine Last | Zuerst sollte geprüft werden, ob die Ausgangsversorgung und der Bezug der Last korrekt anliegen. Anschließend sind Verdrahtung, Laststrom, Kurzschluss, Schutzbeschaltung und die Programmansteuerung des Ausgangs zu kontrollieren. Danach sollte der Ausgangszustand online mit dem tatsächlichen Signal an der Klemme verglichen werden. Falls der Kanal trotz korrekter Ansteuerung nicht schaltet, ist eine beschädigte Ausgangsstufe einzugrenzen. |
| Analogwerte der CPU 1212C sind instabil oder unplausibel | Zuerst sollte geprüft werden, ob der Eingang für ein 0-bis-10-V-Signal korrekt verdrahtet ist. Anschließend sind Bezugspotenzial, Schirmung, Leitungsführung und Sensorversorgung zu kontrollieren. Danach sollte abgeglichen werden, ob unbenutzte Analogeingänge korrekt behandelt werden und ob die Skalierung im Programm zum Messbereich passt. Falls der Analogwert weiterhin springt, sind Störeinflüsse oder ein Defekt der Eingangsbeschaltung zu prüfen. |
| PROFINET-Verbindung zur 6ES7212-1AE40-0XB0 wird nicht aufgebaut | Zuerst sollte geprüft werden, ob Ethernet-Kabel, Stecker, Switch-Port und Link-Status korrekt sind. Anschließend sind IP-Adresse, Gerätename, Subnetz und erreichbarer PG/PC-Adapter zu kontrollieren. Danach sollte die Projektierung mit der realen CPU abgeglichen werden, insbesondere bei getauschten Baugruppen oder geänderten Netzwerkeinstellungen. Falls die Verbindung weiterhin ausfällt, ist zu prüfen, ob die Schnittstelle oder die geladene Konfiguration gestört ist. |
| TIA Portal erkennt die CPU 1212C nicht oder meldet eine abweichende Baugruppe | Zuerst sollte die Artikelnummer der realen CPU mit der projektierten Hardware verglichen werden. Anschließend sind Firmwarestand, Geräteversion und installierte Hardware Support Packages im Engineering-System zu kontrollieren. Danach sollte geprüft werden, ob die Online-Zugriffsschnittstelle, IP-Konfiguration und Netzwerktopologie korrekt eingestellt sind. Falls die CPU weiterhin nicht passend erkannt wird, ist eine Projektanpassung oder eine gesicherte Wiederherstellung der Hardwarekonfiguration erforderlich. |
Kann 6ES7212-1AE40-0XB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die CPU elektronisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache wird eingegrenzt und die Instandsetzung erfolgt bei Bedarf bis auf Bauteilebene. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Reparatur folgt eine Funktionsprüfung im hauseigenen Testzentrum; Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilversorgung.
Was tun, wenn 6ES7212-1AE40-0XB0 ausfällt und die Anlage schnell wieder laufen muss?
Zuerst sollte geklärt werden, ob der Stillstand durch die CPU selbst, durch die Versorgung, durch angeschlossene Peripherie oder durch die Projektierung verursacht wird. Bei bestätigtem Baugruppendefekt sind Reparatur und Austauschgerät die wichtigsten Optionen. Ein Austausch kann die Wiederinbetriebnahme beschleunigen, wenn eine passende CPU mit korrekter Projektierung verfügbar ist. Eine Reparatur ist sinnvoll, wenn die vorhandene Baugruppe weiter genutzt werden soll und eine wirtschaftliche Instandsetzung möglich ist. Preis, Verfügbarkeit und Lieferzeit sollten tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Gibt es einen Nachfolger für 6ES7212-1AE40-0XB0?
Für die S7-1200-G1-Familie ist die SIMATIC S7-1200 G2 als Nachfolgegeneration relevant. Ein konkreter Ersatz für 6ES7212-1AE40-0XB0 sollte jedoch nicht allein über die Artikelnummer ausgewählt werden. Entscheidend sind Projektierung, Firmware, integrierte Ein- und Ausgänge, Kommunikationsbeziehungen, Erweiterungsmodule, Platzverhältnisse im Schaltschrank und das Verhalten der Maschine. Vor einer Migration sollte deshalb geprüft werden, ob ein direkter Austausch, eine Projektanpassung oder eine geplante Modernisierung wirtschaftlich sinnvoller ist. Für Bestandsanlagen kann Reparatur oder Bevorratung helfen, den Migrationszeitpunkt kontrolliert zu planen.
Ist 6ES7212-1AE40-0XB0 mit bestehenden S7-1200-Anlagen kompatibel?
Die CPU muss zur vorhandenen S7-1200-Projektierung, zur Firmware, zur Verdrahtung und zur eingesetzten Peripherie passen. Besonders wichtig sind die Variante DC/DC/DC, die integrierten 8 DI, 6 DO und 2 AI sowie die PROFINET-Kommunikation. Beim Austausch sollte die reale Artikelnummer mit dem Hardwarekatalog und der gespeicherten Projektversion abgeglichen werden. Auch Schutzfunktionen, Zugriffsschutz, Kommunikationsparameter und vorhandene Memory-Card-Daten können die Wiederinbetriebnahme beeinflussen. Eine Kompatibilitätsprüfung ist besonders wichtig, wenn zuvor eine andere CPU-Variante mit Relaisausgängen, anderer Firmware oder abweichender Geräteversion eingesetzt wurde.
Warum ist der Produktauslauf der S7-1200 G1 für 6ES7212-1AE40-0XB0 wichtig?
Der Produktauslauf erhöht den Planungsbedarf für Betreiber, Instandhaltung und Einkauf. Mit dem Wechsel in spätere Life-Cycle-Phasen können Beschaffung, Reparaturfähigkeit, Ersatzteilstrategie und Migration stärker zeitkritisch werden. Für 6ES7212-1AE40-0XB0 sollte deshalb frühzeitig geprüft werden, welche Anlagen von dieser CPU abhängen und welche Stillstandsrisiken bei Ausfall entstehen. Sinnvoll sind eine strukturierte Bestandsaufnahme, ein definierter Reparaturweg, mögliche Austauschgeräte und eine Bevorratungsstrategie für kritische Maschinen. Life Cycle Management hilft, diese Punkte systematisch zu bewerten und Investitionen planbar zu machen.
Wann lohnt sich ein Austauschgerät statt einer Reparatur von 6ES7212-1AE40-0XB0?
Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und eine passende Baugruppe verfügbar ist. Die Reparatur eignet sich eher, wenn die vorhandene CPU erhalten bleiben soll oder wenn Kosten, Nachhaltigkeit und Originalkonfiguration im Vordergrund stehen. In vielen Instandhaltungssituationen ist eine Kombination sinnvoll: Austausch zur schnellen Wiederinbetriebnahme und anschließende Reparatur der defekten Baugruppe für den Bestand. Bei EICHLER kann die defekte CPU nach Fehlerbild analysiert, bis auf Bauteilebene instand gesetzt und im Testzentrum geprüft werden. Dadurch entsteht eine belastbare Grundlage für künftige Bevorratung.
Welche Daten sollten vor einer Anfrage zu 6ES7212-1AE40-0XB0 bereitliegen?
Für eine schnelle Klärung sind die vollständige Artikelnummer 6ES7212-1AE40-0XB0, die genaue Fehlerbeschreibung, LED-Zustände, Diagnosemeldungen, Firmwarestand und Informationen zur Anlage hilfreich. Bei Austausch oder Migration sind zusätzlich Projektversion, TIA-Portal-Stand, vorhandene Erweiterungsmodule, PROFINET-Teilnehmer und besondere Schutz- oder Zugriffseinstellungen relevant. Für den Einkauf sind außerdem gewünschte Leistung wie Reparatur, Austausch, gebraucht oder neu sowie der zeitliche Bedarf wichtig. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Kann 6ES7212-1AE40-0XB0 vorbeugend in eine Ersatzteilstrategie aufgenommen werden?
Ja, bei kritischen Maschinen kann eine vorbeugende Ersatzteilstrategie sinnvoll sein. Die CPU ist eine zentrale Steuerungskomponente; ein Ausfall kann direkt die Maschinenverfügbarkeit beeinflussen. Für die Bewertung zählen Anlagenkritikalität, Wiederbeschaffungsrisiko, vorhandene Backups, Projektierungsstand, interne Instandhaltungskompetenz und geplante Restlaufzeit der Maschine. Eine geprüfte Bevorratung kann Stillstandszeiten reduzieren, während Reparatur und Funktionsprüfung die Nutzungsdauer vorhandener Baugruppen verlängern. Für größere Bestände unterstützt Life Cycle Management dabei, Risiken und Prioritäten transparent zu erfassen.
