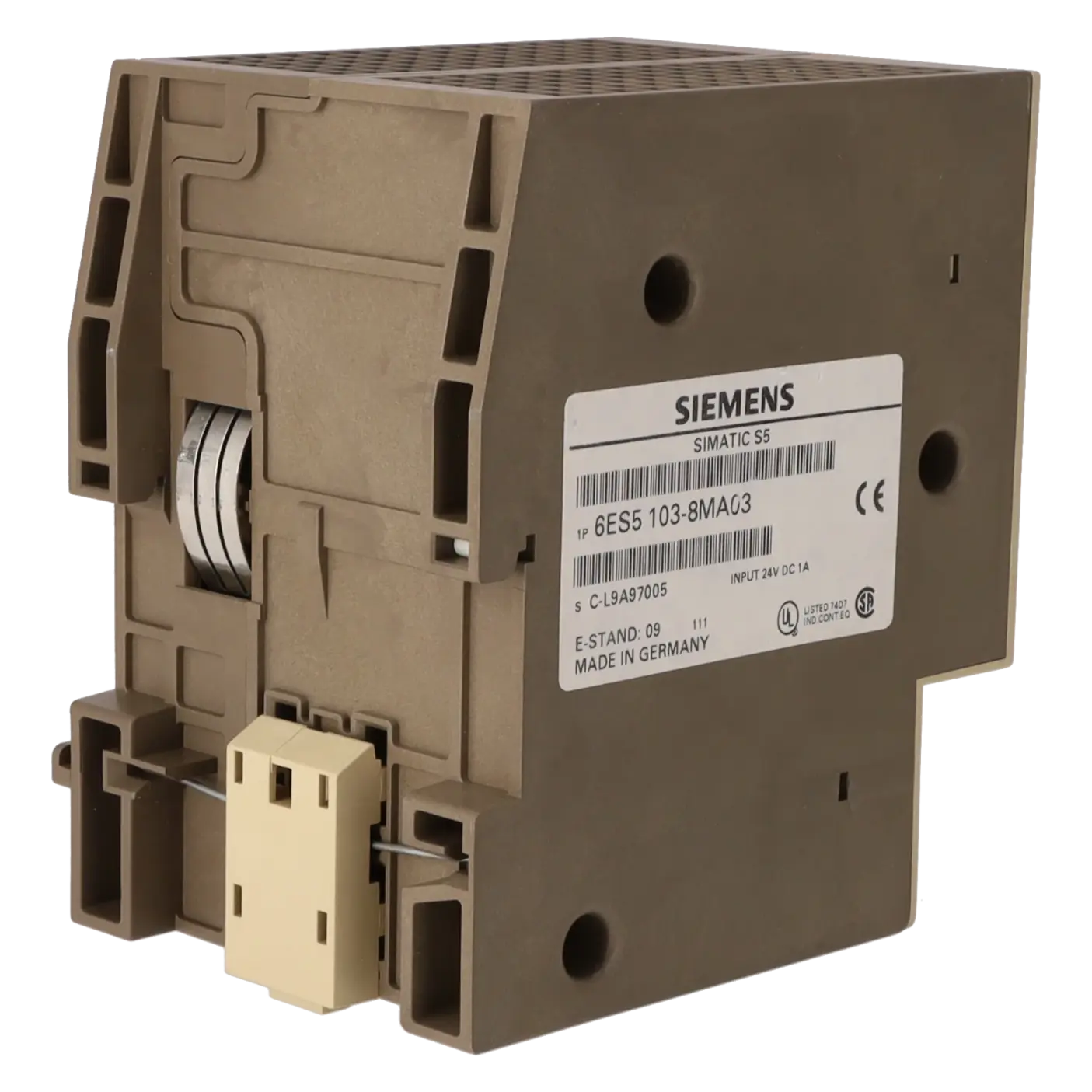

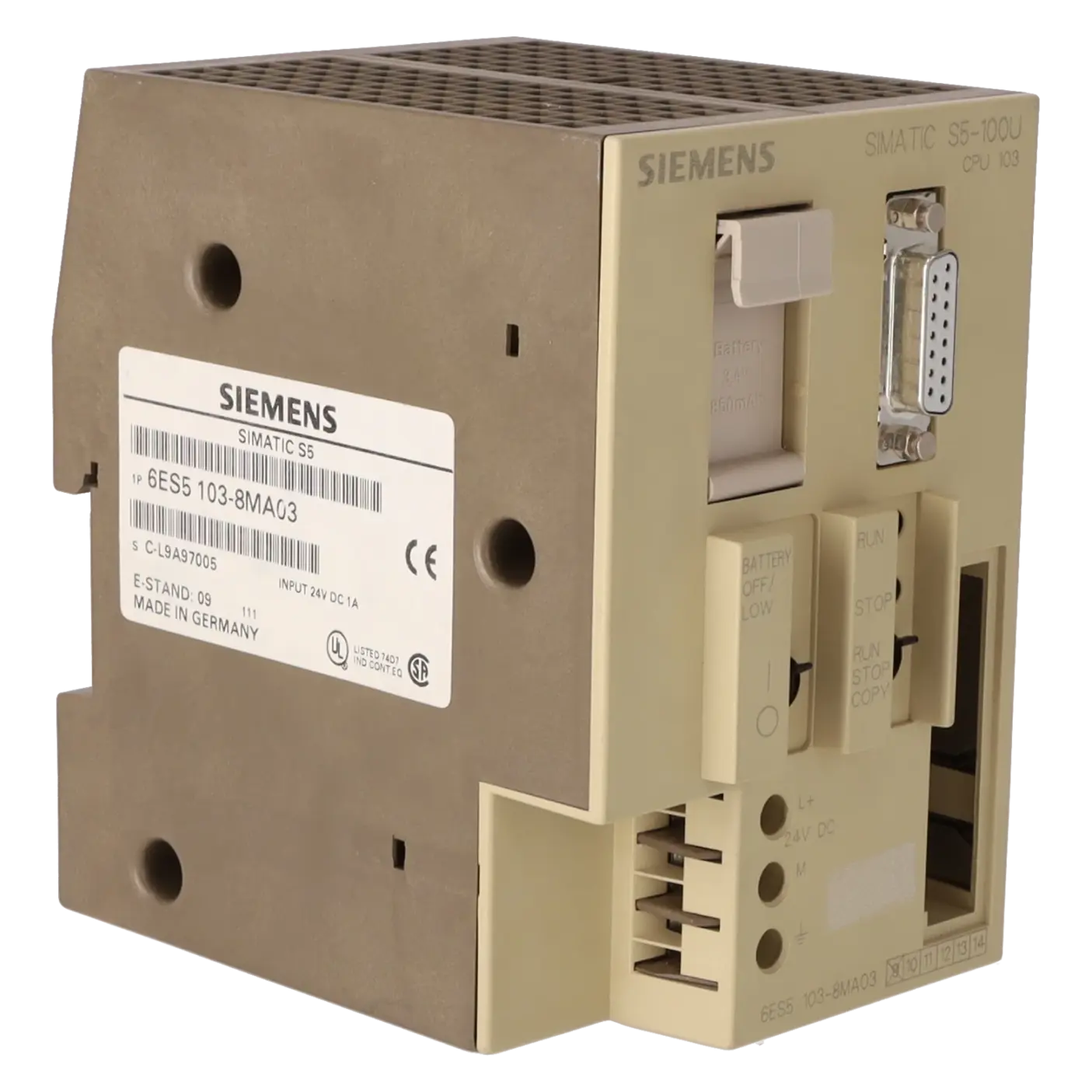

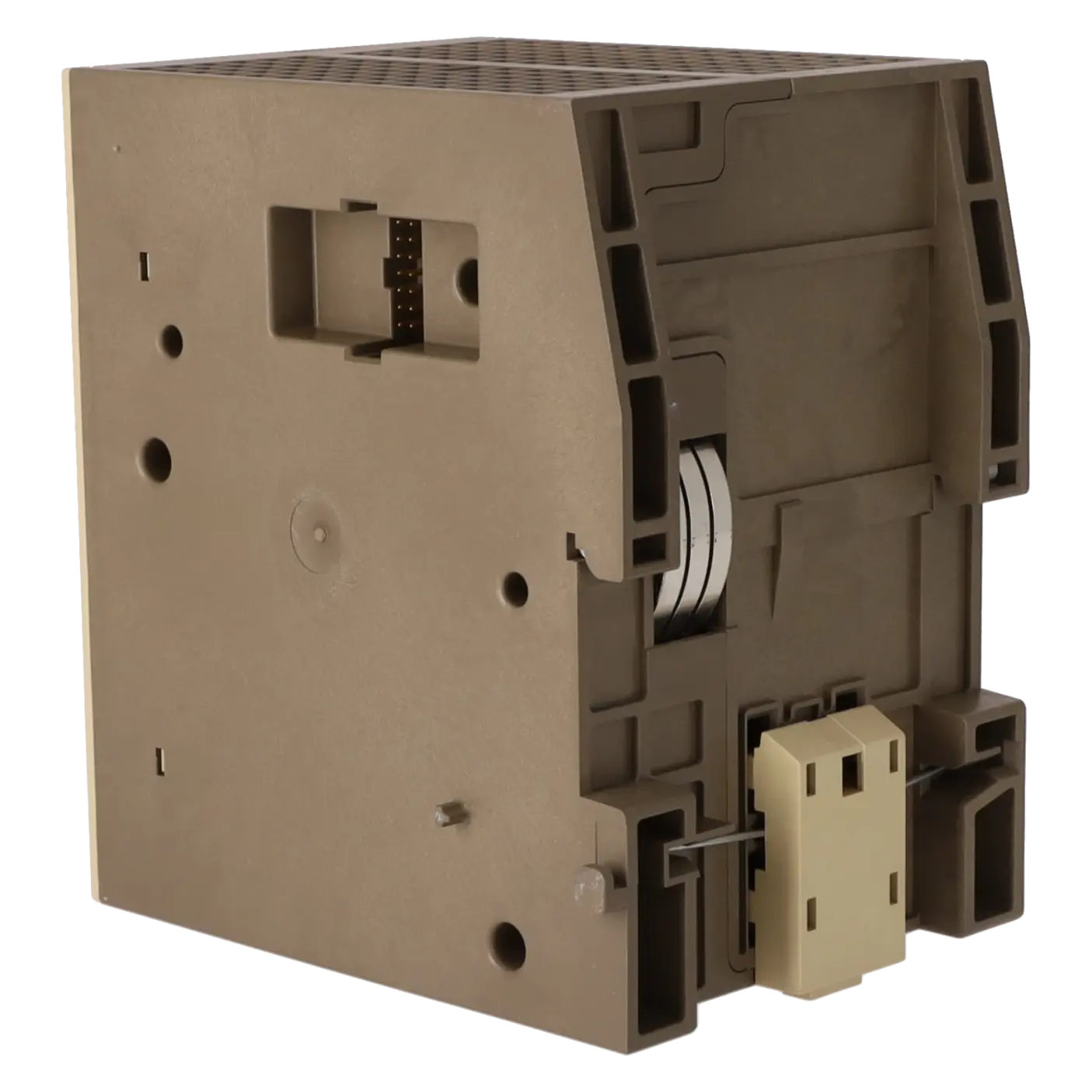

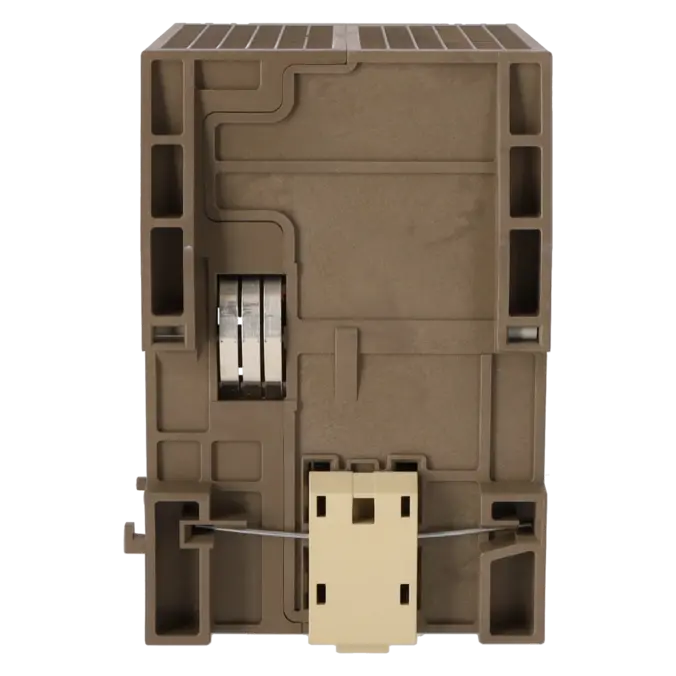

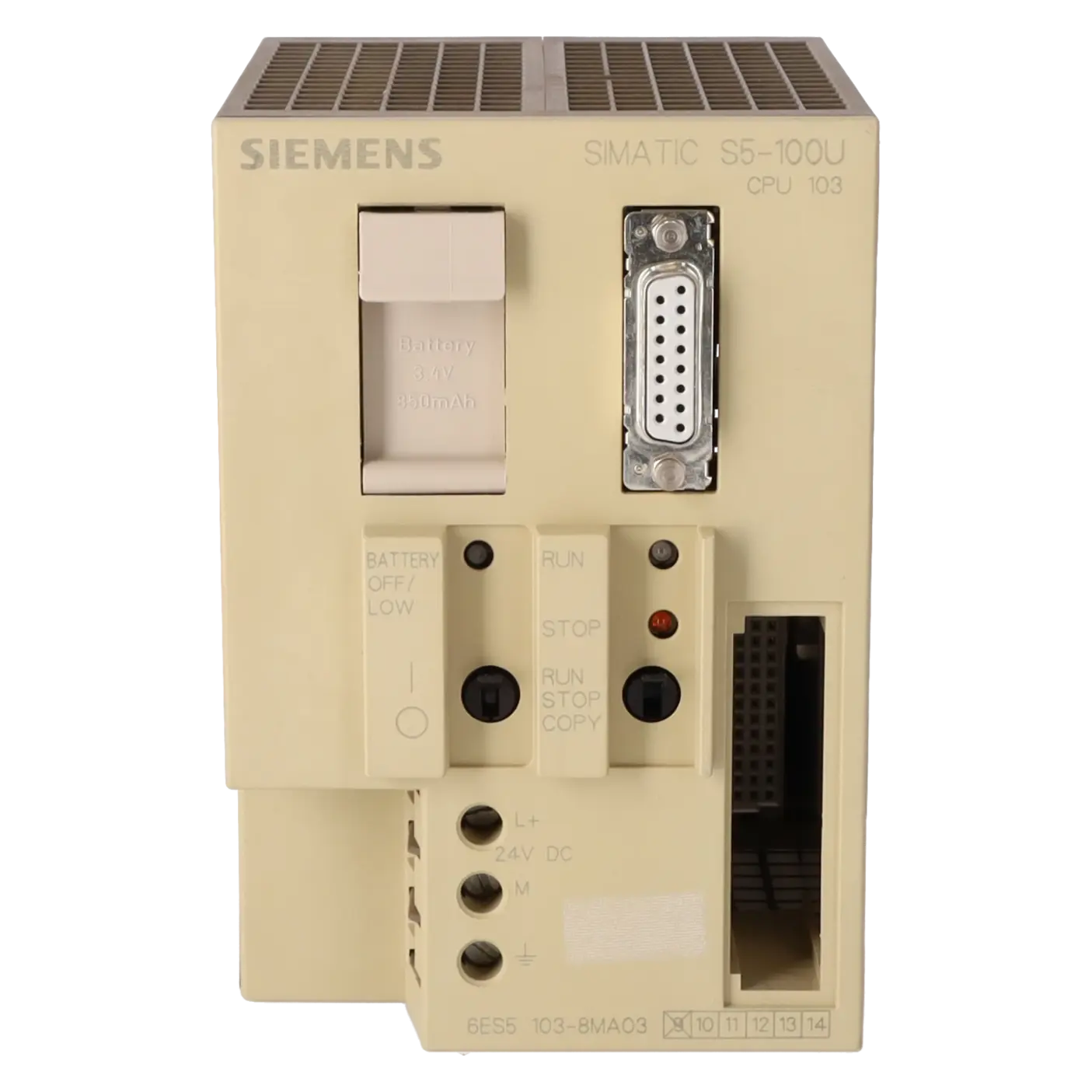

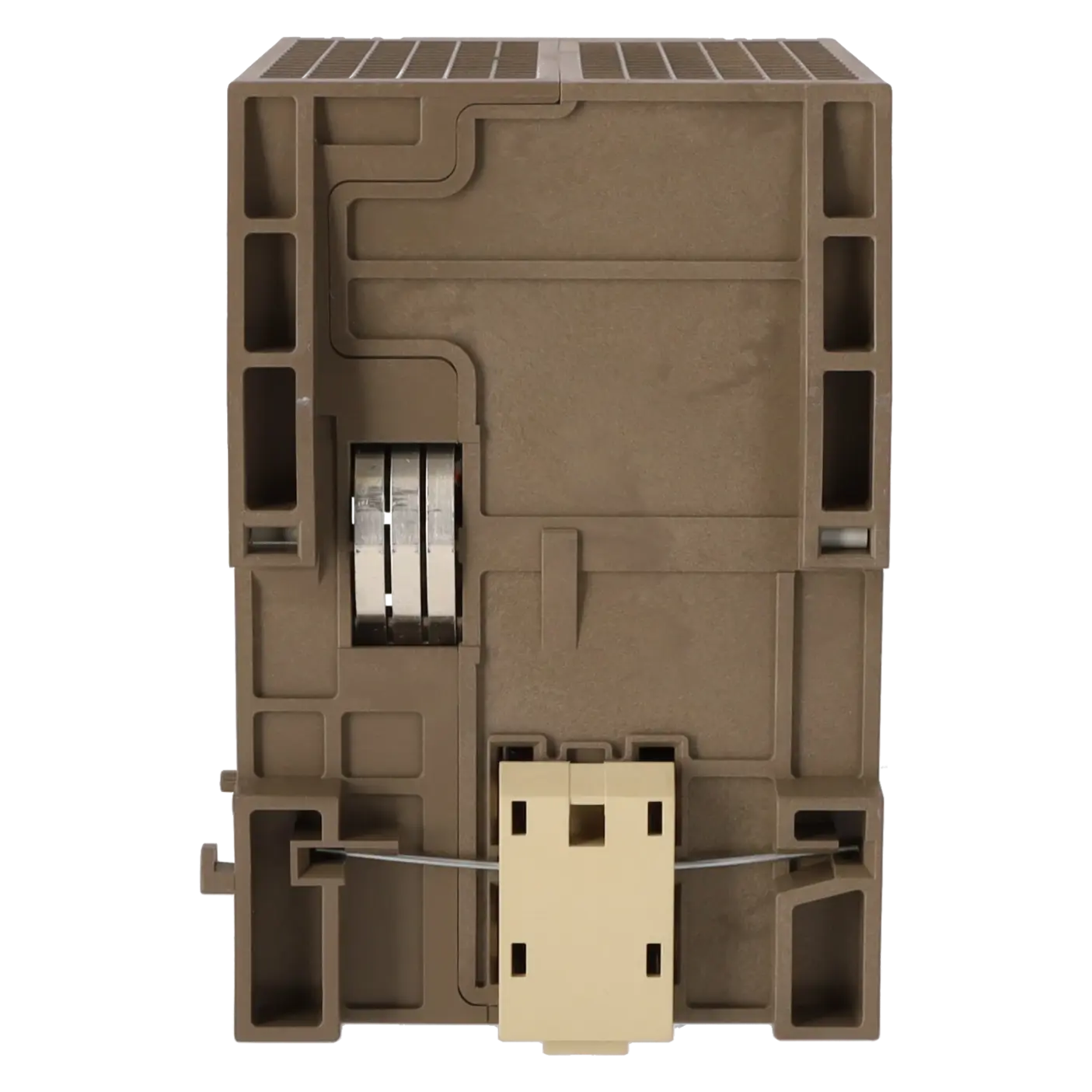

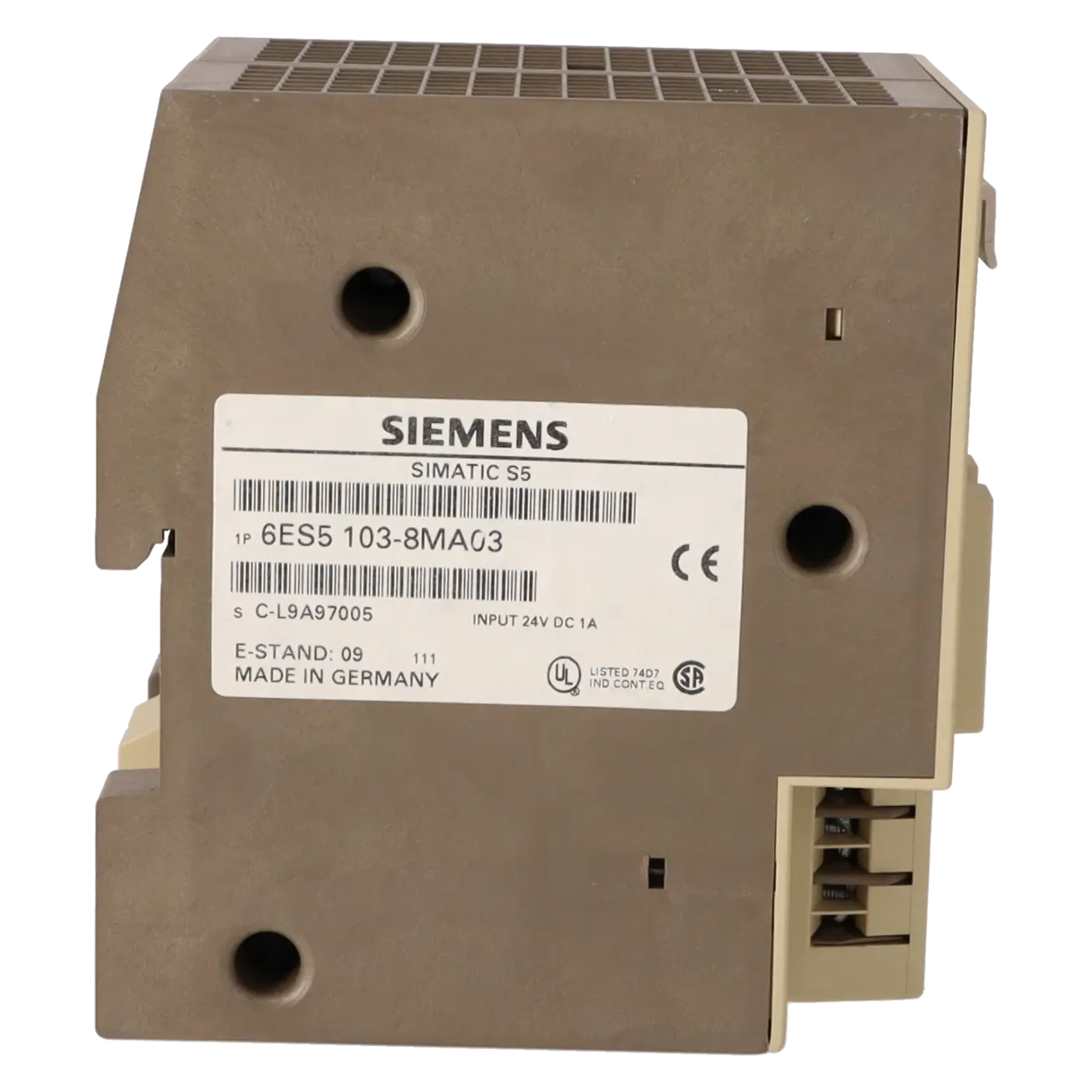

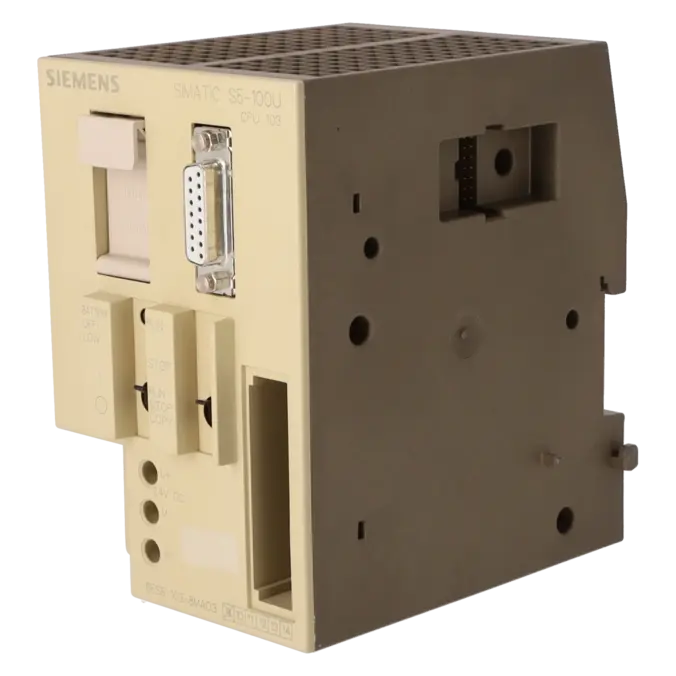

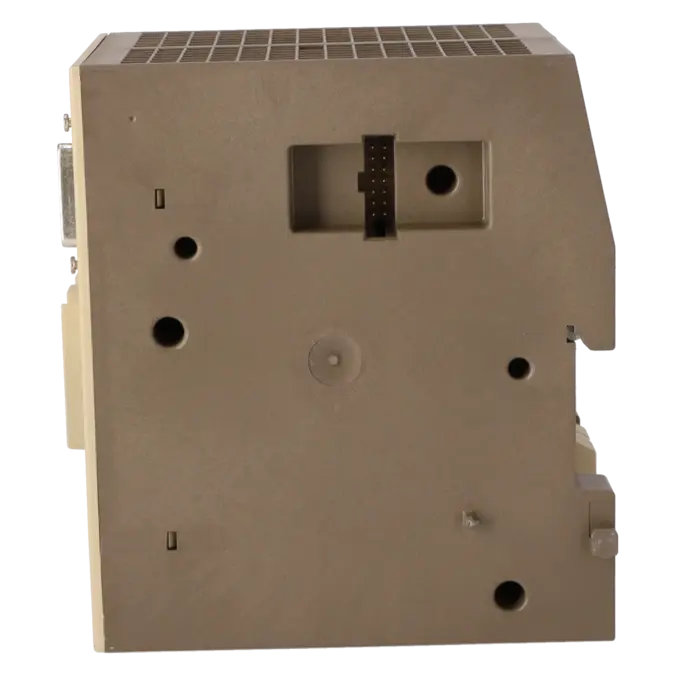

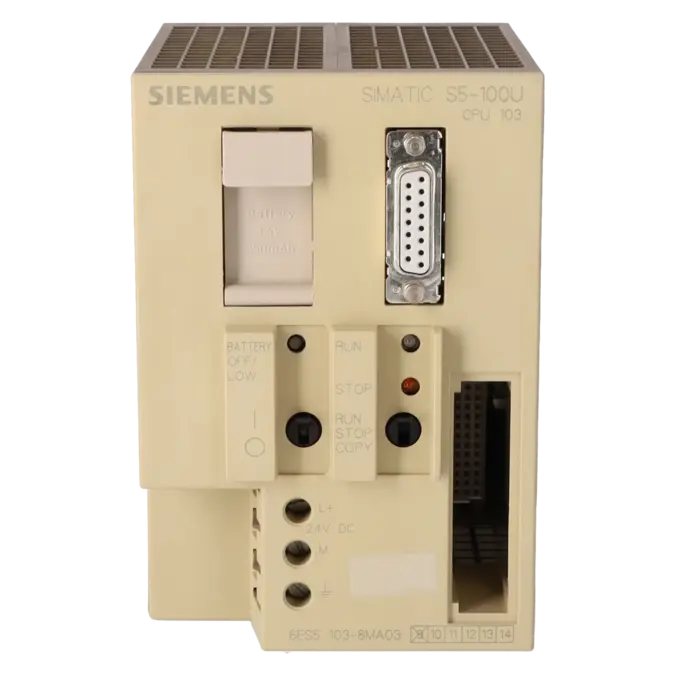

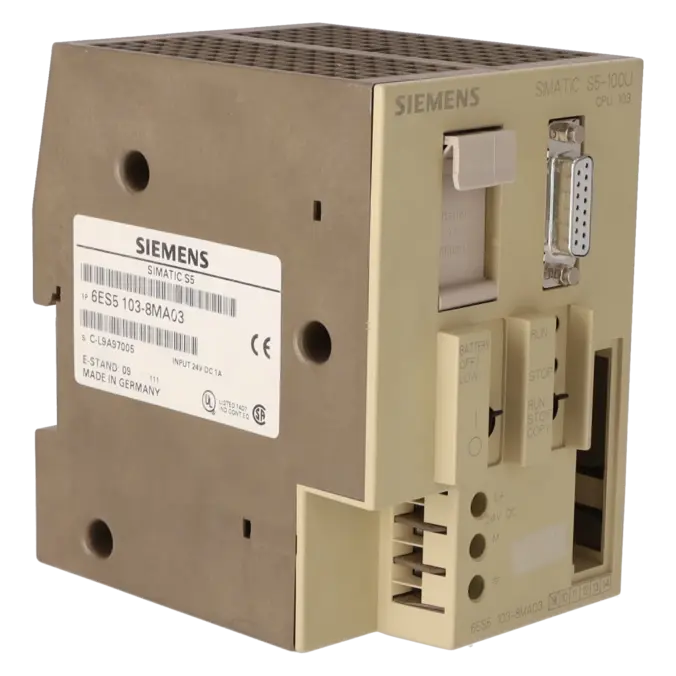

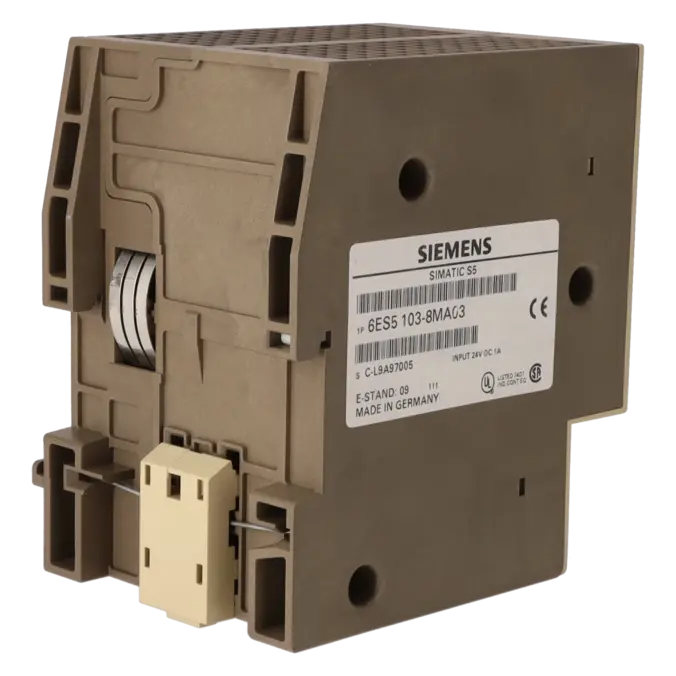

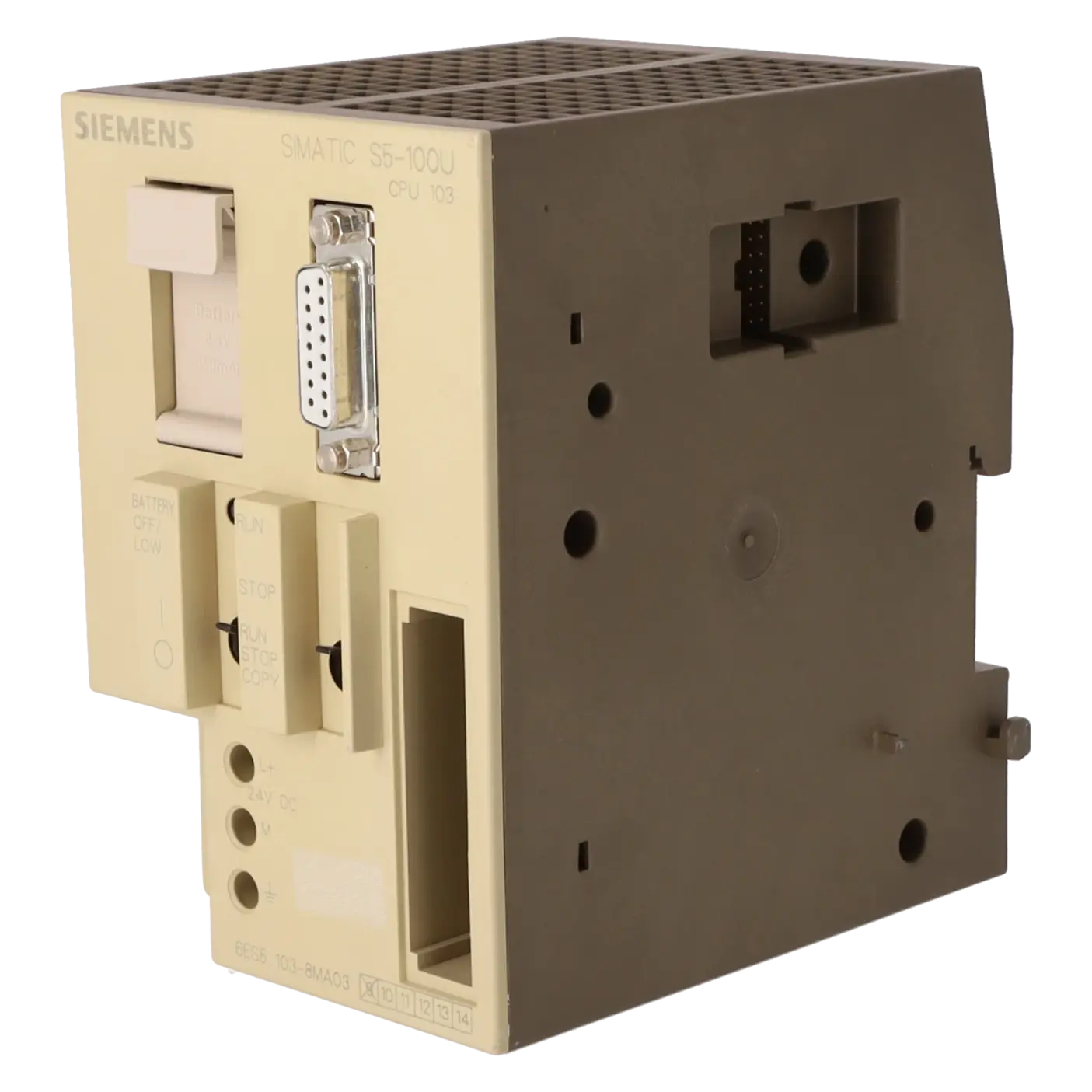

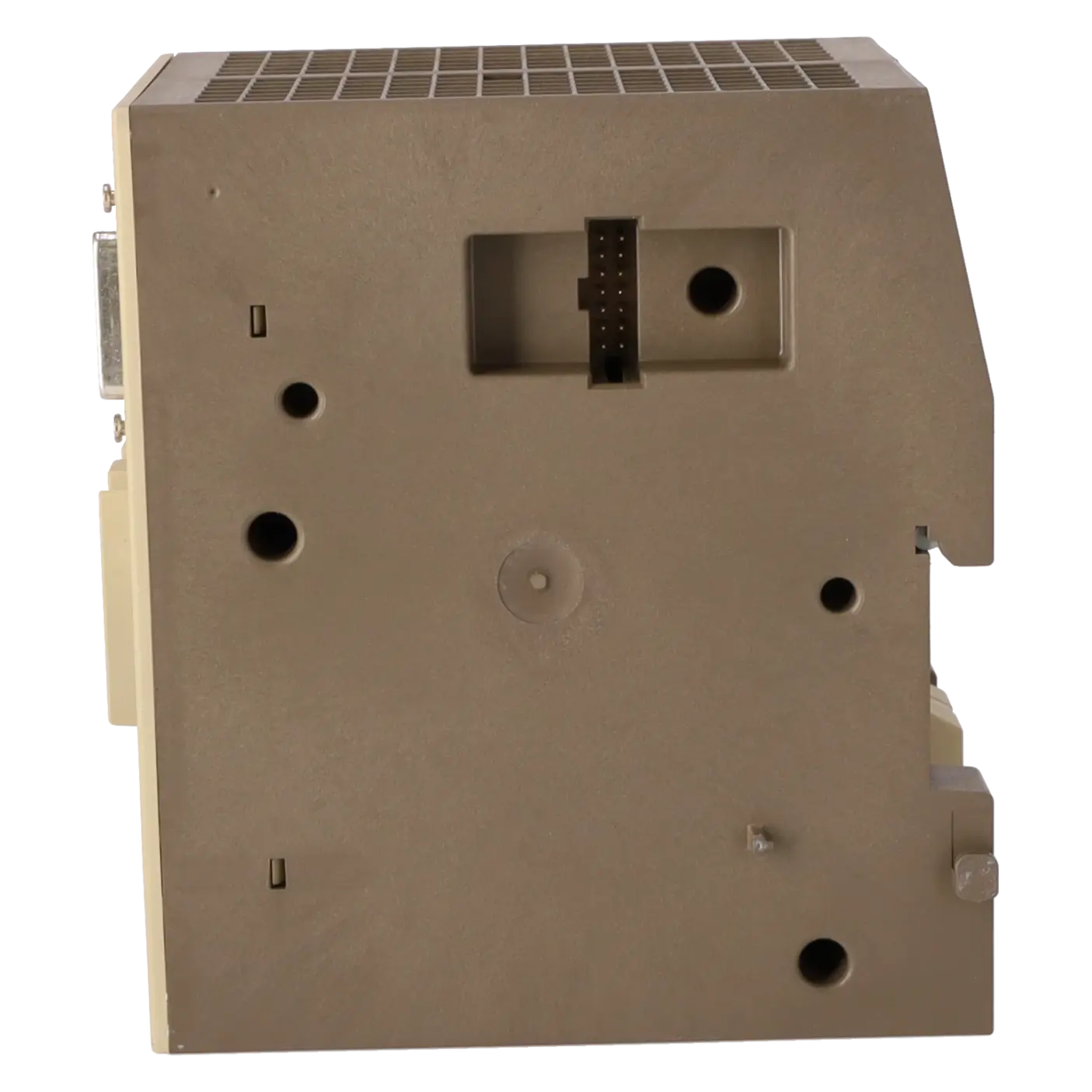

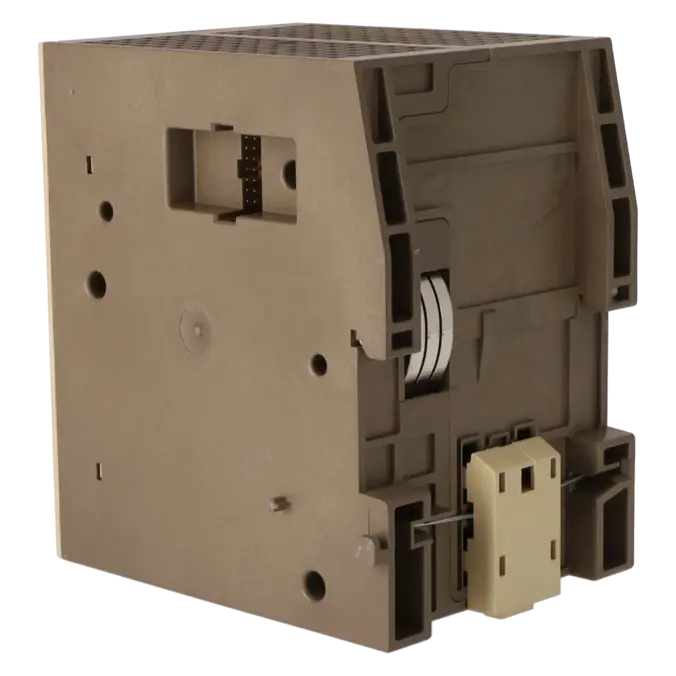

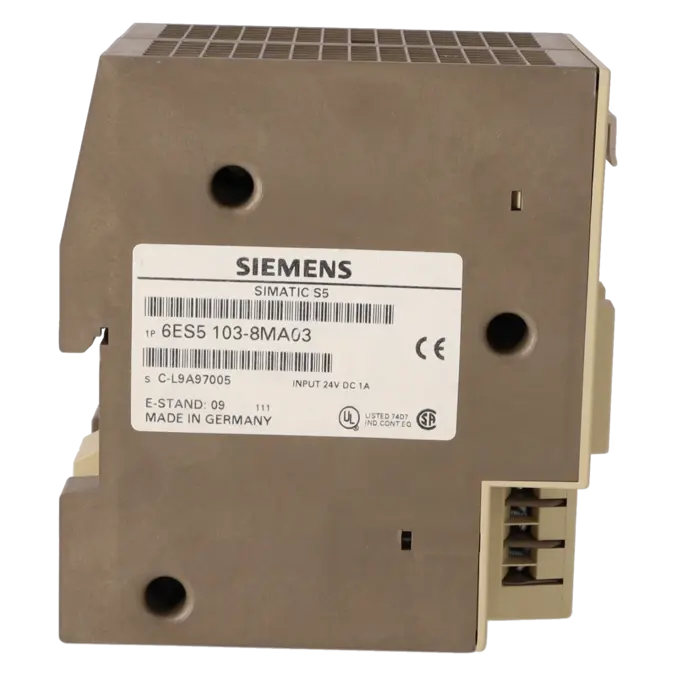

SIEMENS 6ES5103-8MA03

Was ist 6ES5103-8MA03 und wo wird es eingesetzt

Die SIEMENS 6ES5103-8MA03 ist eine CPU 103 Zentralbaugruppe für die SIMATIC S5-100U. Sie übernimmt die eigentliche Steuerungslogik der Anlage und wird typischerweise in Bestandsmaschinen eingesetzt, in denen eine kompakte S5-100U-Steuerung mit vorhandenen Ein- und Ausgabemodulen weiterbetrieben werden soll. Die EICHLER-Artikeldetailseite beschreibt die Baugruppe als CPU 103 inklusive Batterie. Aus dem Siemens-Gerätehandbuch geht hervor, dass die CPU für den Anschluss von Programmiergeräten, Bediengeräten und Monitoren über die serielle Schnittstelle ausgelegt ist und sich auch in bestehende SINEC-L1-Umgebungen einbinden lässt. Für Instandhalter ist sie daher vor allem dann relevant, wenn eine laufende Altanlage stabil gehalten, schnell wieder angefahren oder ohne kompletten Retrofit abgesichert werden muss.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Technisch arbeitet die CPU als Byte-/Bit-Prozessor mit internem RAM für 10.240 Anweisungen sowie optionalem EPROM-/EEPROM-Speichermodul. Sie besitzt eine integrierte Echtzeituhr mit einer Genauigkeit von etwa ±2 s pro Tag, verarbeitet eine binäre Operation in ca. 0,8 µs und eine Wortoperation in ca. 100 µs. Für die Praxis wichtig sind außerdem 2048 Merker, davon 512 remanent, 128 Timer mit einem Bereich von 0,01 bis 9990 s, 128 Zähler, maximal 256 digitale Ein-/Ausgänge sowie 32 analoge Kanäle insgesamt. Unterstützt werden unter anderem OB1, OB2, OB13, OB21, OB22, OB31, OB34 und OB251. Das bedeutet: Die Baugruppe ist für klassische Maschinenlogik, Start-/Wiederanlauf, Zeitfunktionen, Batteriediagnose und definierte Sonderfunktionen in bestehenden S5-100U-Anlagen gut geeignet.

Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Für Beschaffung und Risikobewertung ist der Lifecycle entscheidend. Auf der EICHLER-Seite ist bei den zusätzlichen Produktinformationen ein Produktstatus EOP: 2004-10-01 hinterlegt. Siemens führt die 6ES5103-8MA03 im SiePortal heute als PM500: Discontinued Product or end of PLM & Support und nennt als PLM Effective Date den 01.10.2022. Gleichzeitig vermerkt Siemens ausdrücklich, dass das Produkt ohne Ersatz gelöscht wurde. Damit gibt es keinen verifizierten offiziellen Siemens-Nachfolger für diese konkrete Artikelnummer. Für Betreiber alter S5-100U-Anlagen heißt das: Die langfristige Versorgung stützt sich nicht mehr auf eine reguläre Herstellerneulieferung, sondern auf Bestandsware, Austausch, Reparatur und eine geplante Modernisierungsperspektive. Genau deshalb ist ein belastbares Life-Cycle- und Ersatzteilmanagement bei dieser CPU besonders wichtig.

Die verfügbaren EICHLER Leistungen und wann diese relevant sind

Für die 6ES5103-8MA03 bietet EICHLER Reparatur, Austausch, gebraucht und neu an. Die Reparatur ist auf der Artikelseite mit 2–5 Tagen Bearbeitungszeit angegeben. Die Reparatur bei EICHLER umfasst immer technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie; die Leistungen richten sich ausschließlich an Unternehmen. Für Instandhalter ist das besonders relevant, wenn ein akuter Ausfall schnell beseitigt werden muss, ohne die bestehende S5-Logik umzubauen. Für den Einkauf sind Austausch-, Gebraucht- und Neuteiloptionen sinnvoll, um Stillstandskosten zu begrenzen. Für Entscheider wird der Service gerade deshalb wichtig, weil Siemens die CPU offiziell ohne Nachfolger abgekündigt hat.

Gibt es für 6ES5103-8MA03 einen offiziellen Siemens-Nachfolger?

Nein. Siemens kennzeichnet die 6ES5103-8MA03 im SiePortal als abgekündigtes Produkt und schreibt ausdrücklich „deleted without replacement“. Für die Ersatzteilstrategie bedeutet das: Wer eine bestehende S5-100U-Anlage weiterbetreibt, muss sich auf Reparatur, Austausch, geprüfte Gebrauchtware oder eine geplante Migration stützen. Parallel stellt Siemens einen Migrationsleitfaden von SIMATIC S5 nach SIMATIC S7-1500 bereit. Für Betreiber ist das wichtig, weil kurzfristige Verfügbarkeit und langfristige Modernisierung hier parallel gedacht werden sollten.

Woran erkenne ich, ob die CPU 103 die richtige Baugruppe für meine Anlage ist?

Die sichere Zuordnung beginnt mit der exakten Artikelnummer 6ES5103-8MA03 und der Plattform SIMATIC S5-100U. Danach sollten CPU-Funktionen und Anlagenprogramm geprüft werden: Die CPU 103 bietet unter anderem 128 Timer, 128 Zähler, DBs bis 255, zeitgesteuerte Verarbeitung über OB13, Batterieüberwachung über OB34 und bei der Version 8MA03 die DB1-Parametrierung der Uhr. Wenn im STEP-5-Projekt genau diese Funktionen genutzt werden, sollte die Ersatzbaugruppe funktionsseitig sauber dazu passen. Für die Praxis heißt das: Nicht nur die Frontbezeichnung, sondern auch Projektstruktur, OB-Nutzung, Speicherbedarf und Takt-/Uhrfunktionen müssen zusammenpassen.

Ist bei einer obsoleten S5-CPU eher Reparatur oder eher Modernisierung sinnvoll?

Für einen akuten Maschinenstillstand ist eine Reparatur oder ein Austausch oft der schnellere Weg, weil vorhandene Verdrahtung, Peripherie und STEP-5-Logik weitergenutzt werden können. EICHLER nennt für die Reparatur dieser CPU 2–5 Tage und kombiniert sie mit Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monaten Garantie. Strategisch bleibt aber relevant, dass Siemens das Produkt ohne Nachfolger abgekündigt hat. Wenn Ausfälle häufiger werden, Ersatzteilbestände sinken oder Know-how zu STEP 5 knapp wird, sollte zusätzlich eine Migration geplant werden. Die wirtschaftlich beste Entscheidung hängt also davon ab, ob Sie Downtime sofort minimieren oder Obsoleszenz dauerhaft reduzieren wollen.

Was sollte vor einem Batteriewechsel oder Reset unbedingt gesichert werden?

Vor jedem Eingriff sollten das vollständige STEP-5-Projekt, insbesondere Datenbausteine, remanente Werte und – wenn vorhanden – Inhalte auf Speicherbaugruppen gesichert werden. Siemens beschreibt, dass Batterieausfall über OB34 verarbeitet wird; Fachbeiträge zur S5-100U zeigen zusätzlich, dass nach Speicherverlust Programme aus EPROM zwar teilweise wiederkommen können, fehlende DBs aber trotzdem zum STOP führen können. Genau deshalb reicht es nicht, nur „irgendwo eine EPROM“ zu haben. Gesichert werden sollte immer der vollständige, lauffähige Projektstand inklusive Start- und Initialisierungslogik.

Welche Funktionen machen die CPU 103 für Bestandsanlagen besonders interessant?

Die CPU 103 ist für alte, aber funktionskritische Maschinen interessant, weil sie in kompakter Form viele für den Weiterbetrieb wichtige Funktionen bündelt: 10.240 Anweisungen RAM, 2048 Merker, 128 Timer, 128 Zähler, eine integrierte Uhr, definierte Anlauf- und Diagnose-OBs sowie bis zu 256 digitale und 32 analoge Kanäle gesamt. Dazu kommen die serielle Anbindung für Programmier- und Bediengeräte sowie die Möglichkeit, mit Speicherbaugruppen und DB1-Parametern bestehende S5-Projekte weiter zu betreiben. Für Betreiber heißt das: Die CPU ist nicht modern, aber für viele Legacy-Anlagen technisch immer noch genau auf den vorhandenen Maschinenaufbau zugeschnitten.

Kann ich die 6ES5103-8MA03 heute noch beschaffen?

Ja, aber nicht mehr als normal verfügbares Standardprodukt des Herstellers. Siemens führt die Baugruppe als abgekündigt ohne Ersatz, während EICHLER für diese Artikelnummer weiterhin Reparatur, Austausch, gebraucht und neu auf Anfrage anbietet. Das ist für den Einkauf besonders wichtig: Die Beschaffung läuft bei obsoleten SPS-Baugruppen oft nicht mehr über reguläre Serienverfügbarkeit, sondern über Servicepartner, Bestandsware oder geprüfte Austauschprozesse. Wer Versorgungssicherheit braucht, sollte deshalb nicht nur den Stückpreis betrachten, sondern auch Prüfung, Garantie, Reaktionszeit und technische Nachvollziehbarkeit der gelieferten Baugruppe.
