| Produkttyp-Bezeichnung |

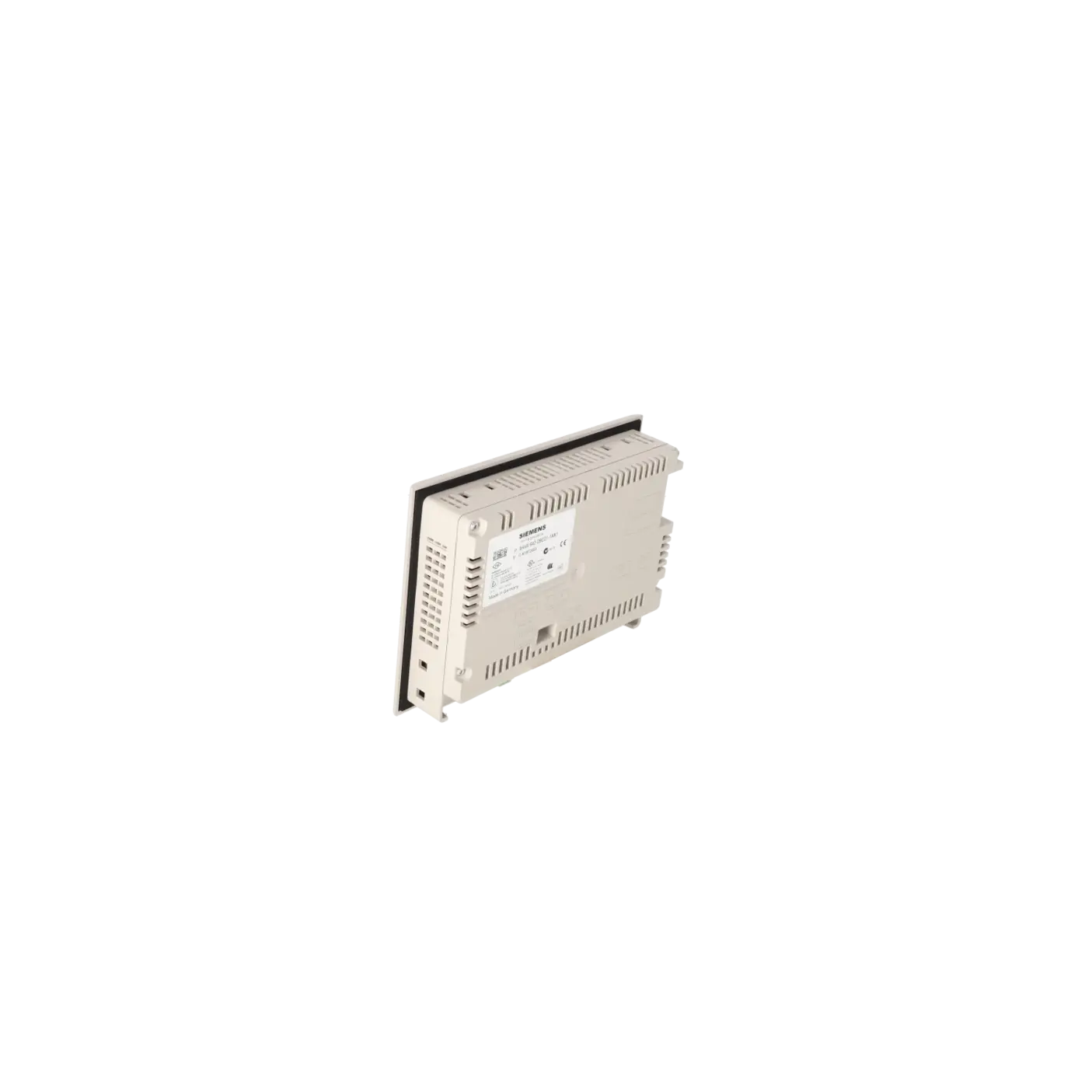

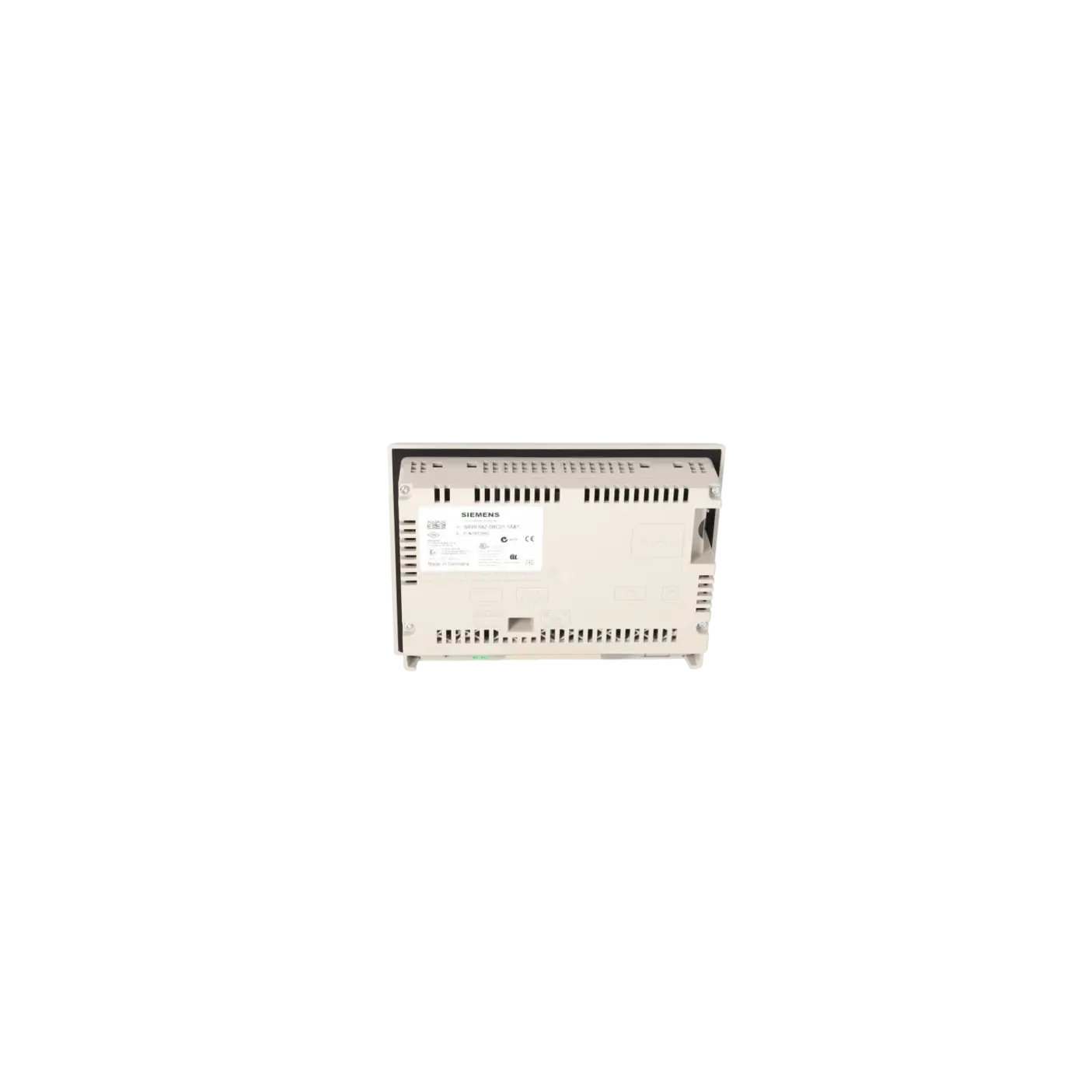

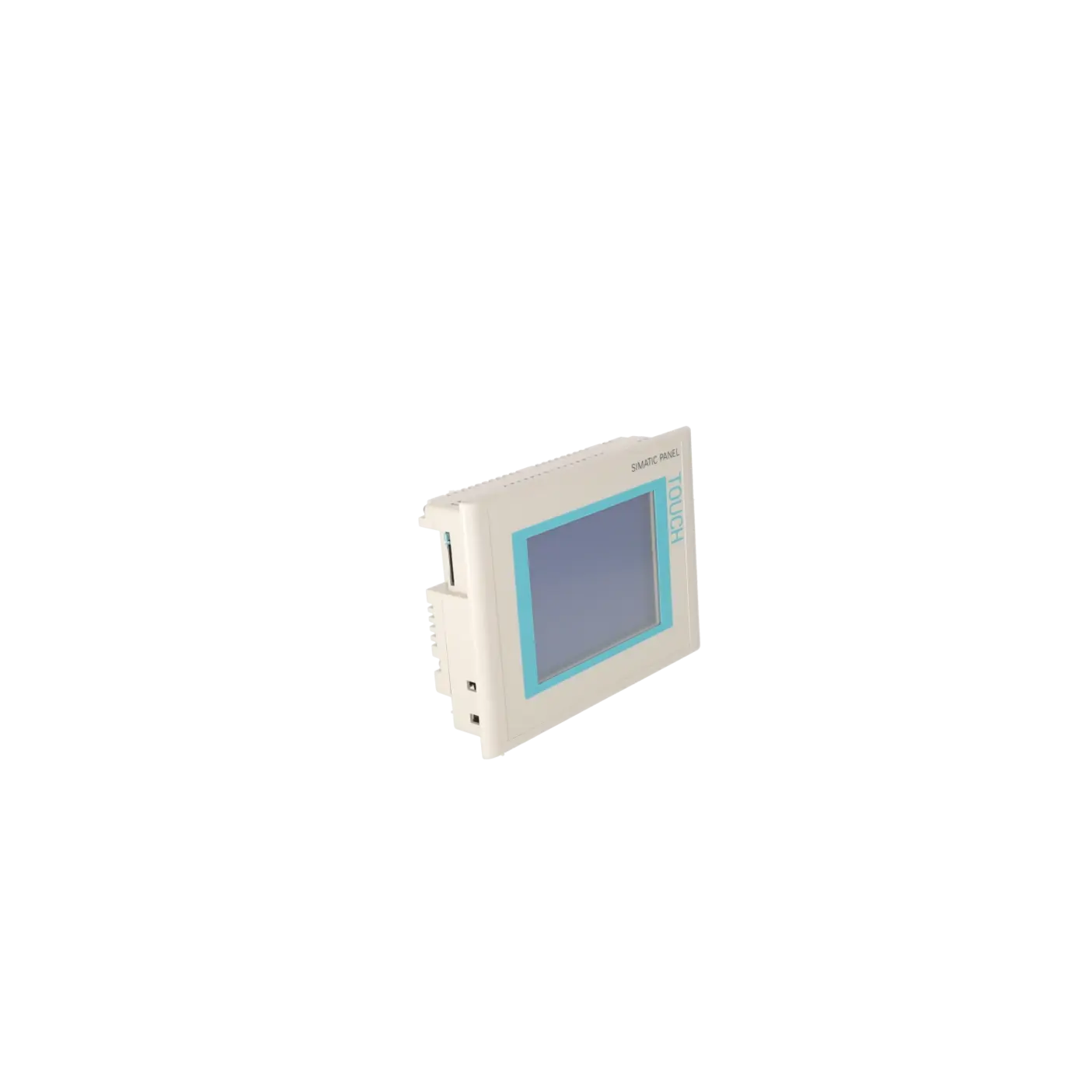

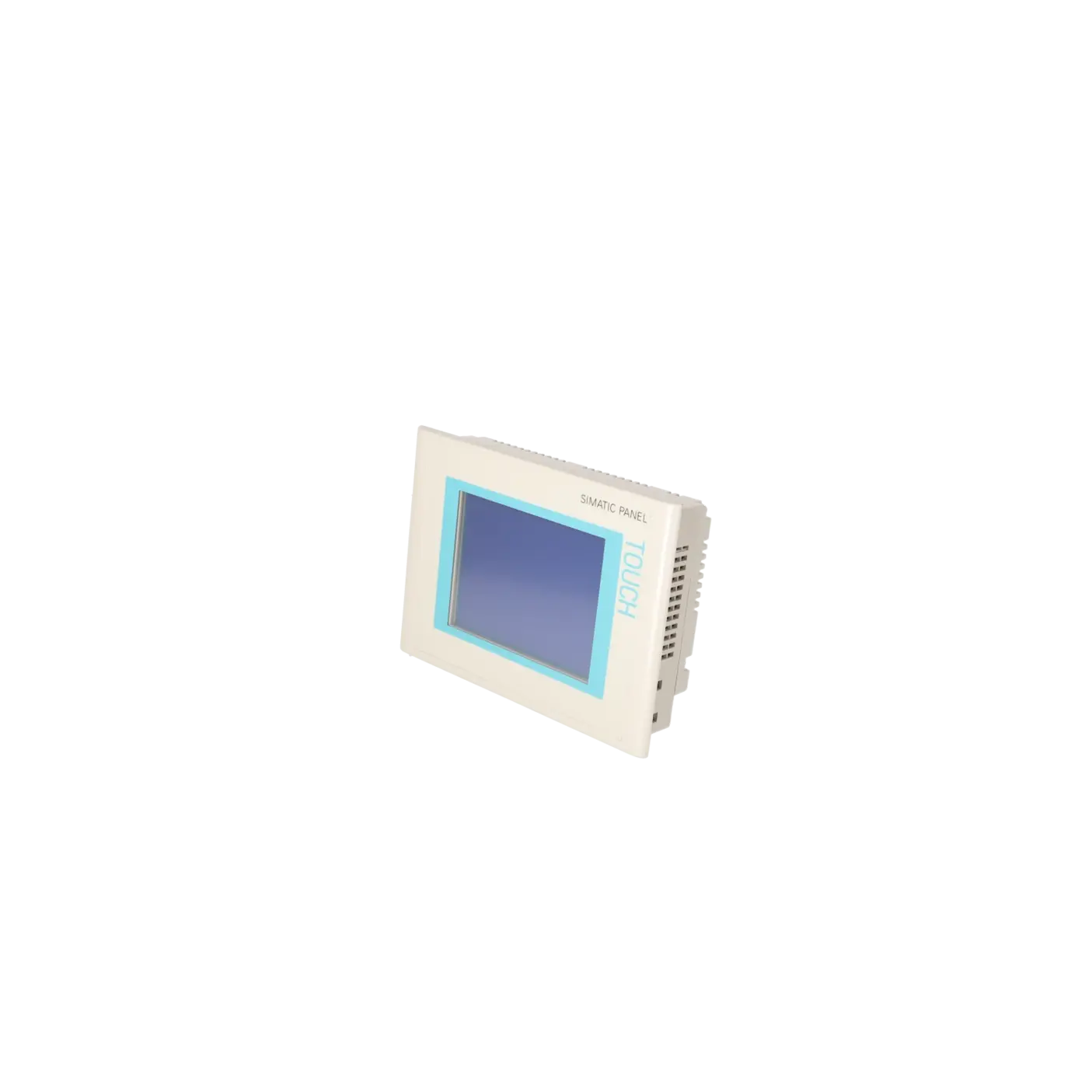

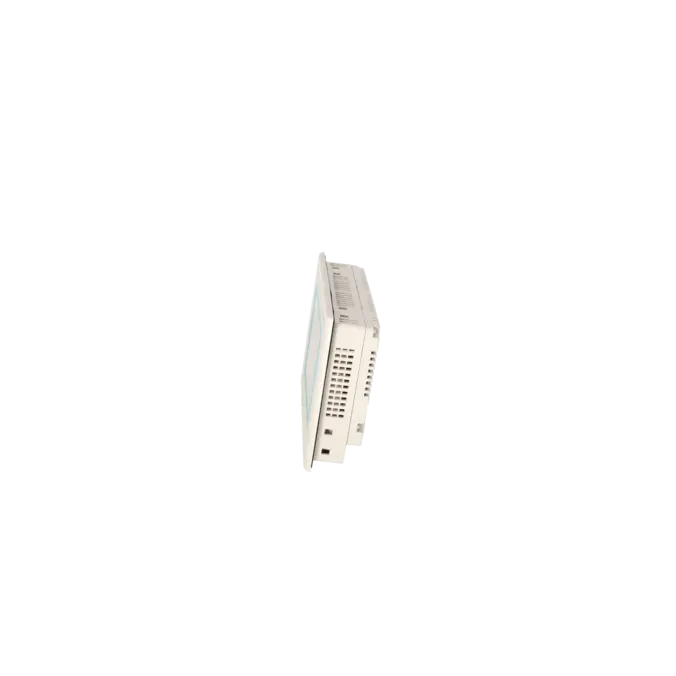

TP177B 6" DP Blue Mode |
| kundenindividuelle Konfiguration |
Ja |
| Display |
|
| Ausführung des Displays |
STN |
| Bildschirmdiagonale |
5,7 in |
| Farb-Display |
Nein |
| Anzahl Farben |
4; Blaustufen |
| Auflösung (Pixel) |
|
| ● horizontale Bildauflösung |
320 pixel |
| ● vertikale Bildauflösung |
240 pixel |
| Hintergrundbeleuchtung |
|
| ● MTBF Hintergrundbeleuchtung (bei 25 °C) |
50 000 h |
| Bedienelemente |
|
| Bedienelemente |
Touch-Screen |
| Tastatur |
|
| ● Systemtasten |
Ja |
| ● numerische Tastatur |
Ja |
| ● alphanumerische Tastatur |
Ja |
| ● hexadezimale Tastatur |
Ja |
| ● Mehrtastenbedienung |
Nein |
| Touchbedienung |
|
| ● Ausführung als Touch-Screen |
Ja; analog, resistiv |
| Anschlussart |
|
| ● Anschlussart für Maus/Tastatur/Barcodeleser |
USB / USB / USB |
| Aufbauart/Montage |
|
| Einbaulage |
senkrecht |
| maximal zulässiger Neigungswinkel ohne Fremdbelüftung |
35° |
| Versorgungsspannung |
|
| Spannungsart der Versorgungsspannung |
DC |
| Eingangsstrom |
|
| Stromaufnahme (Nennwert) |
0,24 A |
| Einschaltstromstoß I²t |
0,5 A²·s |
| Prozessor |
|
| Prozessortyp |
ARM, 200 MHz |
| Speicher |
|
| Art des Speichers |
Flash / RAM |
| nutzbarer Speicher für Anwenderdaten |
2 048 kbyte |
| Uhrzeit |
|
| Uhr |
|
| ● Typ |
Hardwareuhr, synchronisierbar, ungepuffert |
| ● gepuffert |
Nein |
| ● synchronisierbar |
Ja |
| Schnittstellen |
|
| Schnittstellen/Bustyp |
RS 232 optional, 1x RS 422, 1x RS 485 (max. 12 Mbit/s) |
| Anzahl Schnittstellen Industrial Ethernet |
0 |
| Anzahl Schnittstellen RS 485 |
1 |
| Anzahl Schnittstellen RS 422 |
1 |
| Anzahl Schnittstellen USB |
1; bis max. 1 GB |
| PC-Card-Slot |
Nein |
| CF-Card-Slot |
Nein |
| Multimedia Card-/SD-Card-Slot |
kombiniert, ab E-Stand 016 in Verbindung mit WinCC flexible 2008 SP1, MMC max. 128 MB / SD max. 512 MB |
| mit SW-Schnittstellen |
Nein |
| Protokolle |
|
| PROFINET IO |
Nein |
| PROFIsafe |
Nein |
| PROFIBUS |
Ja |
| EtherNet/IP |
Ja |
| Protokolle (Ethernet) |
|
| ● TCP/IP |
Ja |
| Protokolle (Terminal-Anbindung) |
|
| ● Sm@rtServer |
Ja |
| Weitere Protokolle |
|
| ● MODBUS |
Ja |
| Schutzart und Schutzklasse |
|
| IP (frontseitig) |
IP65 |
| IP (rückseitig) |
IP20 |
| NEMA (frontseitig) |
NEMA 4x, NEMA 12 (im eingebauten Zustand) |
| Normen, Zulassungen, Zertifikate |
|
| CE-Kennzeichen |
Ja |
| UL-Zulassung |
Ja |
| cULus |
Ja |
| EAC (ehemals Gost-R) |
Nein |
| geeignet für Sicherheitsfunktionen |
Nein |
| Einsatz im explosionsgefährdeten Bereich |
|
| ● ATEX Zone 2 |
Nein; Zertifikat ab 1.10.2020 nicht mehr verfügbar |
| ● ATEX Zone 22 |
Nein; Zertifikat ab 1.10.2020 nicht mehr verfügbar |
| ● FM Class I Division 2 |
Ja |
| Schiffbau-Zulassung |
|
| ● Germanischer Lloyd (GL) |
Ja; nur bis einschließlich HW-Stand (siehe unter MLFB Versionshinweise in SIOS) gültig! |
| ● American Bureau of Shipping (ABS) |
Ja; nur bis einschließlich HW-Stand (siehe unter MLFB Versionshinweise in SIOS) gültig! |
| ● Bureau Veritas (BV) |
Ja; nur bis einschließlich HW-Stand (siehe unter MLFB Versionshinweise in SIOS) gültig! |
| ● Det Norske Veritas (DNV) |
Ja; nur bis einschließlich HW-Stand (siehe unter MLFB Versionshinweise in SIOS) gültig! |
| ● Lloyds Register of Shipping (LRS) |
Ja; nur bis einschließlich HW-Stand (siehe unter MLFB Versionshinweise in SIOS) gültig! |
| ● Polski Rejestr Statkow (PRS) |
Nein; nur bis einschließlich HW-Stand (siehe unter MLFB Versionshinweise in SIOS) gültig! |
| Umgebungsbedingungen |
|
| Umgebungstemperatur im Betrieb |
|
| ● min. |
0 °C |
| ● max. |
50 °C |
| Umgebungstemperatur bei Lagerung/Transport |
|
| ● min. |
-20 °C |
| ● max. |
60 °C |
| Relative Luftfeuchte |
|
| ● Betrieb, max. |
90 % |
| Betriebssysteme |
|
| vorinstalliertes Betriebssystem |
Windows CE |
| Projektierung |
|
| Meldungsanzeige |
Ja |
| Meldesystem (inkl. Puffer und Quittierung) |
Ja |
| Prozesswertdarstellung (Ausgabe) |
Ja |
| Prozesswertvorgabe (Eingabe) möglich |
Ja |
| Rezeptverwaltung |
Ja |
| Projektierungs-Software |
|
| ● Projektierungstool |
WinCC flexible Compact ab Version 2005 (separat zu beziehen) |
| ● STEP 7 Basic (TIA Portal) |
Nein |
| ● STEP 7 Professional (TIA Portal) |
Nein |
| ● WinCC flexible Compact |
Ja |
| ● WinCC flexible Standard |
Ja |
| ● WinCC flexible Advanced |
Ja |
| ● WinCC Basic (TIA Portal) |
Nein |
| ● WinCC Comfort (TIA Portal) |
Ja |
| ● WinCC Advanced (TIA Portal) |
Ja |
| ● WinCC Professional (TIA Portal) |
Ja |
| Sprachen |
|
| Onlinesprachen |
|
| ● Anzahl der Online/Runtime-Sprachen |
5 |
| Projektsprachen |
|
| ● Sprachen pro Projekt |
32 |
| Funktionalität unter WinCC (TIA Portal) |
|
| Bibliotheken |
Ja |
| Aufgabenplaner |
Ja |
| Hilfesystem |
Ja |
| ● Anzahl Zeichen pro Infotext |
70 |
| Meldesystem |
|
| ● Anzahl Meldeklassen |
32 |
| ● Anzahl Meldungen |
2 000 |
| ● Bit-Meldungen |
Ja |
| — Anzahl Bit-Meldungen |
2 000 |
| ● Analog-Meldungen |
Ja |
| — Anzahl Analog-Meldungen |
50 |
| ● CPU-Meldungen |
Nein |
| ● Systemmeldungen HMI |
Ja |
| ● Systemmeldungen SPS |
Ja |
| ● Systemmeldungen weitere (SIMATIC S7, SINUMERIK, SIMOTION, ...) |
Nein |
| ● Zeilen |
1 |
| ● Anzahl Zeichen pro Meldung |
80 |
| ● Anzahl Prozesswerte pro Meldung |
8 |
| ● Quittiergruppen |
|
| — Anzahl Quittiergruppen |
99 |
| ● Meldeindikator |
Ja |
| ● akustisches Feedback |
Nein |
| ● Erst-/Letztwert |
Ja |
| Rezeptverwaltung |
|
| ● Anzahl Rezepturen |
100 |
| ● Datensätze pro Rezeptur |
200 |
| ● Einträge pro Datensatz |
200 |
| ● Rezepturspeicher |
32 kbyte integrierter Flash, erweiterbar |
| Variablen |
|
| ● Anzahl Variablen pro Gerät |
1 000 |
| ● Anzahl Variablen pro Bild |
50 |
| ● Anzahl Variablen |
1 000 |
| ● Initialwerte |
1 000 |
| ● Typ Date & Time |
1 000 |
| ● Grenzwerte |
Ja |
| ● Multiplexen |
Ja |
| ● Strukturen |
Nein |
| Bilder |
|
| ● Anzahl projektierbarer Bilder |
500 |
| ● Vorlagen |
Ja |
| ● Startbild projektierbar |
Ja |
| ● Bildanwahl über SPS |
Ja |
| ● Übergabe Bildnummer an SPS |
Ja |
| Bildobjekte |
|
| ● Textobjekte |
2 500 Textelemente |
| ● Anzahl E/A Felder pro Bild |
50 |
| ● Anzahl Datum/Uhrzeit Felder |
30 |
| ● Bildinhaltsverzeichnis |
Nein |
| ● Rücksprung |
Ja |
| ● Grafikobjekte |
Bitmaps, Ikons, Ikon (bildschirmfüllend), Vektorgrafik |
| — Ikons |
500 |
| — Ikon (bildschirmfüllend) |
50 |
| Komplexe Bildobjekte |
|
| ● Status/Steuern |
bei SIMATIC S7 |
| ● dynamische Objekte |
Diagramme, Balken, Schieber, Analoganzeige, unsichtbare Schaltflächen |
| — Anzahl Objekte pro Projekt |
500 |
| — Anzahl Kurvendiagramme pro Bild |
5 |
| ● Methoden |
Trend |
| ● Balken |
|
| — Anzahl Balken pro Bild |
5 |
| ● Schieberegler |
|
| — Anzahl Schieber pro Bild |
0 |
| ● Zeigerinstrumente |
|
| — Anzahl Analoganzeigen pro Bild |
0 |
| ● Grenzwertlinien |
Ja |
| ● Anzahl alphanumerische Felder |
1 000 |
| — alphanumerische Felder pro Bild |
100 |
| ● Anzahl numerische Felder |
1 000 |
| — numerische Felder pro Bild |
100 |
| ● Anzahl Passwortfelder |
1 000 |
| ● Anzahl sichtbare Schalter pro Projekt |
1 000 |
| — sichtbare Schalter pro Bild |
100 |
| — unsichtbare Schalter pro Bild |
100 |
| ● Anzahl Zustandsschalter pro Projekt |
1 000 |
| — Anzahl Zustandsschalter pro Bild |
100 |
| ● Anzahl Wahlschalter pro Projekt |
1 000 |
| — Wahlschalter pro Bild |
100 |
| ● Anzahl Dekadenschalter pro Projekt |
0 |
| — Dekadenschalter pro Bild |
0 |
| ● Anzahl Meldeleuchte pro Projekt |
1 000 |
| — Meldeleuchte pro Bild |
100 |
| Attribute für dynamische Objekte |
|
| ● Farbänderung |
Ja |
| ● Bewegung X/Y |
Ja |
| ● Ausblenden |
Ja |
| ● Drehwinkel |
Nein |
| Listen |
|
| ● Anzahl Textlisten pro Projekt |
300 |
| ● Anzahl Textlisten pro Bild |
10 |
| ● Anzahl Einträge pro Textliste |
30 |
| ● Anzahl Grafiklisten pro Projekt |
100 |
| ● Anzahl Grafiklisten pro Bild |
10 |
| ● Anzahl Einträge pro Grafikliste |
30 |
| Security |
|
| ● Anzahl Benutzergruppen |
50 |
| ● Anzahl Benutzerrechte |
32 |
| ● Passwort-Export/Import |
Ja |
| Datenträgerunterstützung |
|
| ● PC-Card |
Nein |
| ● CF-Card |
Nein |
| Protokollierung über Drucker |
|
| ● Protokollierung/Drucken |
Meldungen, Report (Schichtprotokoll), Hardcopy |
| Transfer (Upload/Download) |
|
| ● Transfer der Projektierung |
MPI/PROFIBUS DP, seriell, USB, mittels externem Speichermedium, automatische Transfererkennung |
| Prozesskopplung |
|
| ● Anschluss zur Steuerung |
S5, S7-200, S7- 300/400, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Mitsubishi (FX), Telemecanique (ADJUST), Modicon (Modbus), weitere Fremdtreiber siehe Kapitel "Systemkopplungen" |
| ● S7-1200 |
Ja |
| ● S7-1500 |
Nein |
| ● S7-200 |
Ja |
| — PPI (Punkt-zu-Punkt) |
Ja |
| — PPI-Netz |
Nein |
| — MPI |
Ja |
| — PROFIBUS DP |
Ja |
| — Ethernet |
Nein |
| ● S7-300/400 |
Ja |
| — MPI |
Ja |
| — PROFIBUS DP |
Ja |
| — PROFINET |
Nein |
| ● S5 |
Ja; nur PROFIBUS DP |
| — seriell |
Nein |
| — PROFIBUS DP |
Ja |
| ● TI 505 |
Nein |
| ● Allen Bradley (DF1) |
Ja |
| ● Allen Bradley (DF485) |
Ja |
| ● Mitsubishi (FX) |
Ja |
| ● Telemecanique (ADJUST) |
Nein |
| ● Telemecanique (Uni-Telway) |
Ja; nur in Verbindung mit WinCC flexible |
| ● OMRON (Host Link) |
Ja |
| ● Modicon (Modbus RTU) |
Ja |
| Funktionen |
|
| ● Tastenrepeat |
Nein |
| ● TAB-Reihenfolge |
Ja |
| ● Rechenfunktion |
Ja |
| ● Animate |
Ja |
| ● Menübaumeditor |
Ja |
| ● Einheitenumschaltung |
Nein |
| Servicetools/Projektierungshilfsmittel |
|
| ● Putzbild |
Ja |
| ● Touchkalibrierung |
Ja |
| ● Backup/Restore manuell |
Ja |
| ● Simulation |
Ja |
| ● Geräteumschaltung |
Ja |
| ● Delta-Transfer |
Ja |
| ● Überwachungsfunktion für Batterie und Speicher |
Nein |
| ● Trace (Bedienungsarchiv) |
Nein |
| Erweiterbarkeit/Offenheit |
|
| ● Open Platform Program |
Ja |
| Peripherie/Optionen |
|
| Peripherie |
Drucker |
| SIMATIC HMI MM-Speicherkarte: Multi Media Card |
Ja |
| Zusatz-Softwarekomponenten ladbar |
Ja |
| Maße |
|
| Breite der Gehäusefront |
212 mm |
| Höhe der Gehäusefront |
156 mm |
| Einbauausschnitt, Breite |
198 mm |
| Einbauausschnitt, Höhe |
142 mm |
| Einbautiefe |
44 mm |
| Gewichte |
|
| Gewicht (ohne Verpackung) |
0,8 kg |
