SIEMENS 6AV6642-0BA01-1AX0

Was ist 6AV6642-0BA01-1AX0 und wo wird es eingesetzt

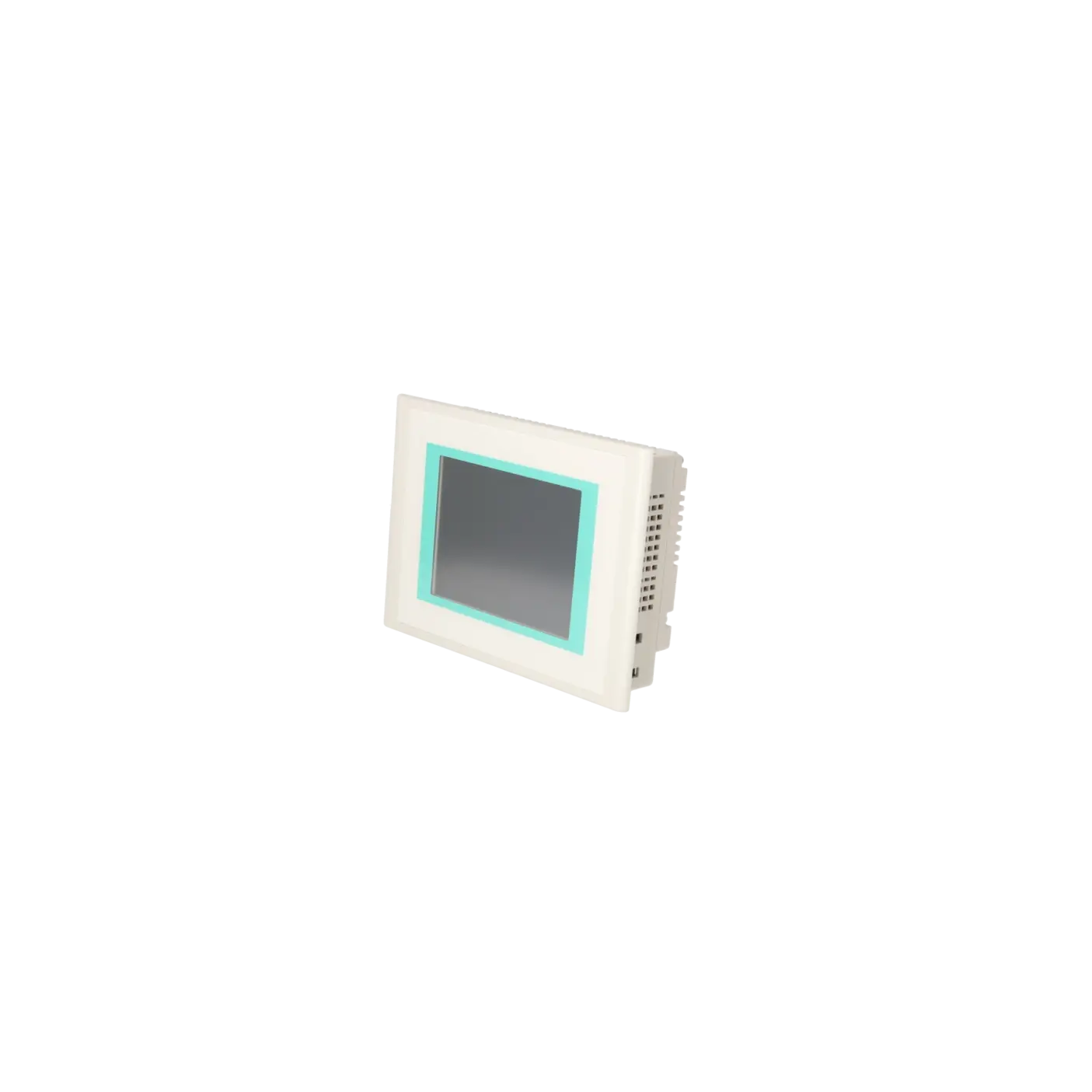

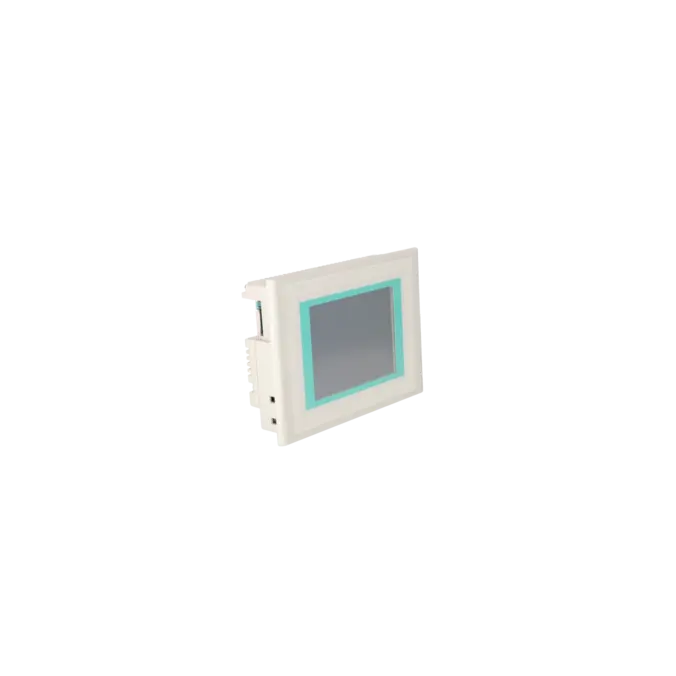

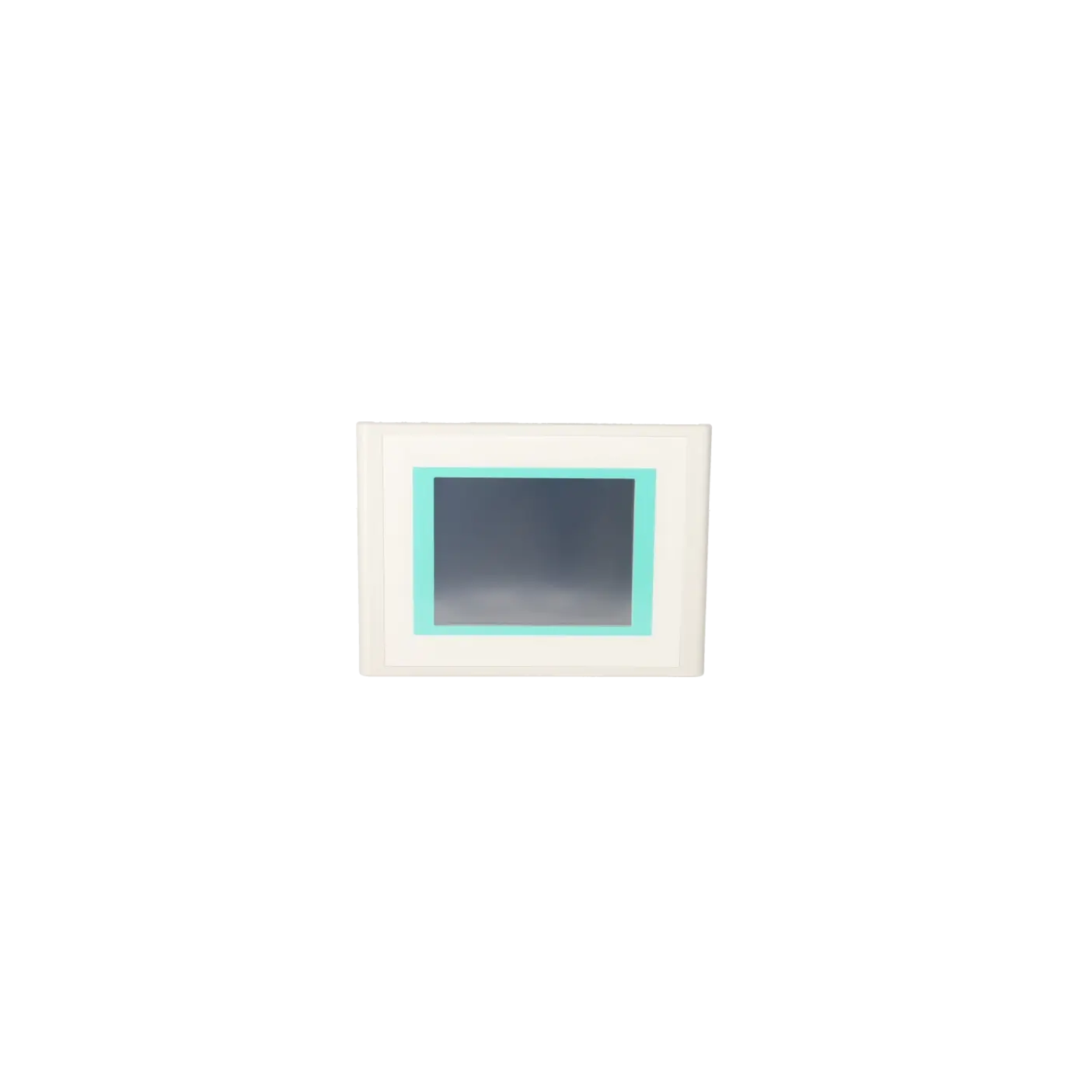

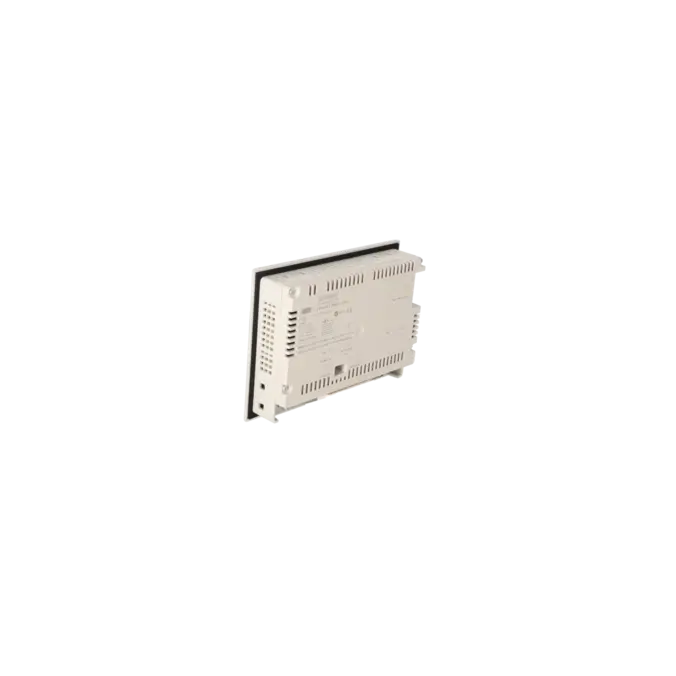

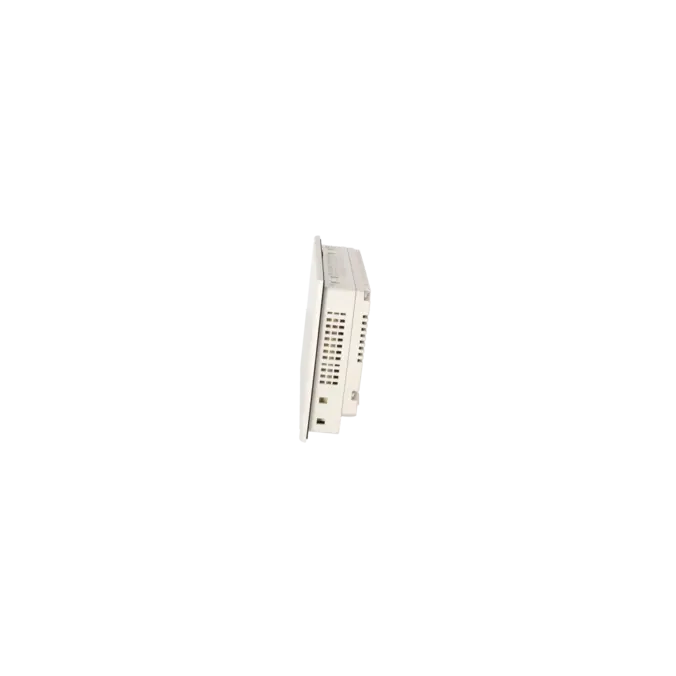

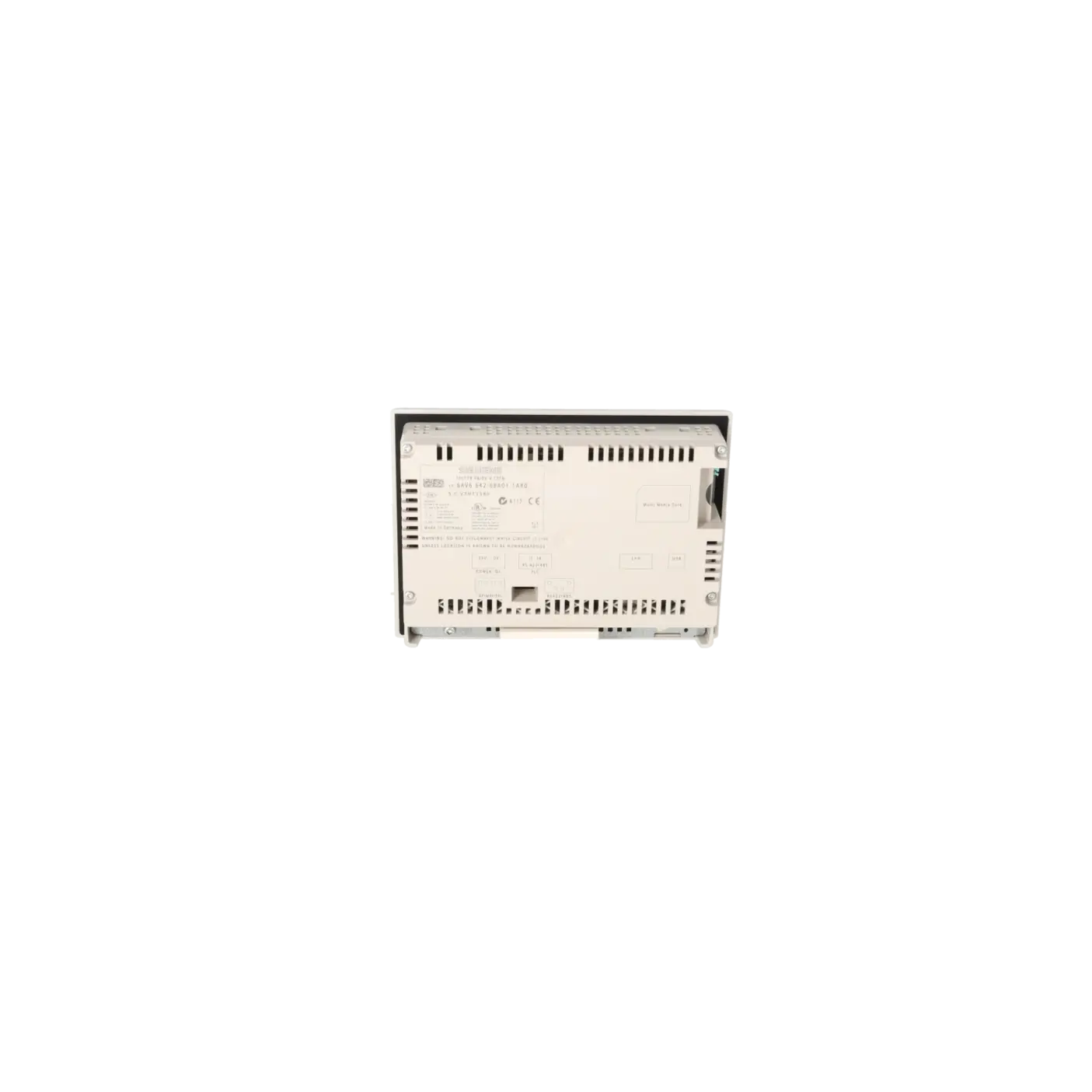

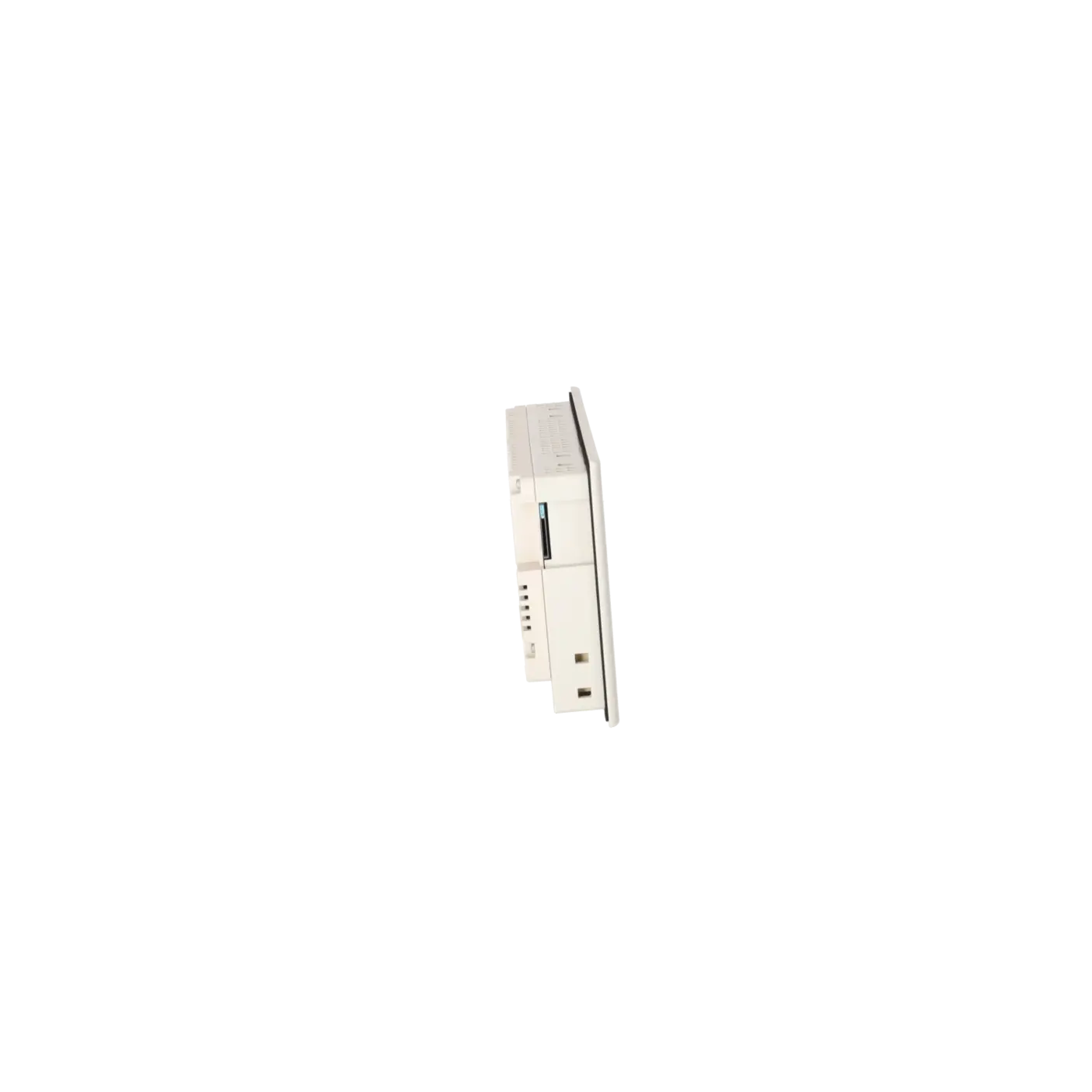

6AV6642-0BA01-1AX0 ist ein SIEMENS SIMATIC TP177B PN/DP aus der HMI-Familie für die Maschinen- und Anlagenbedienung. Das Touch Panel dient zur Visualisierung von Prozesswerten, zur Meldungs- und Rezepturverwaltung sowie zur Bedienung klassischer Automatisierungsanwendungen mit SIMATIC-Umfeld. Durch die Kombination aus Ethernet, MPI/PROFIBUS DP, RS422/RS485, USB und MM-Card-Slot eignet sich das Gerät besonders für Bestandsanlagen, in denen vorhandene Visualisierungen weiterbetrieben oder 1:1 ersetzt werden sollen. Typische Einsatzfelder sind Retrofit-Projekte, Modernisierungen im Bestand und die kurzfristige Ersatzteilversorgung bei ungeplantem Ausfall eines vorhandenen Panels in produktionskritischen Linien.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Das Panel arbeitet mit einem 5,7-Zoll-STN-Farbdisplay mit 256 Farben und 320 x 240 Pixeln. Für den Betrieb bedeutet das: bewährte, robuste Visualisierung für klassische Bedienbilder, Meldeseiten und einfache Prozessdarstellungen. Der resistive Touch-Screen ist auf industrielle Bedienung ausgelegt. Das Gerät verfügt über 2 MB Anwenderspeicher, Windows CE als vorinstalliertes Betriebssystem, 1x Ethernet RJ45 10/100, 1x RS422/RS485, 1x USB sowie einen MultiMediaCard-Slot. Die Versorgung erfolgt mit 24 V DC, die Schutzart liegt bei IP65 frontseitig und IP20 rückseitig. Für Einkäufer und Instandhalter wichtig: Diese Daten sichern die Einsetzbarkeit in vorhandenen Altanlagen und helfen bei der Prüfung von Einbausituation, Spannungsversorgung und Kommunikationsanbindung.

Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Für 6AV6642-0BA01-1AX0 ist auf der EICHLER-Artikeldetailseite ein Produktstatus EOP vom 11.07.2008 hinterlegt. Siemens veröffentlichte zudem Produktabkündigungen für die TP177B-Familie, was die langfristige Primärverfügbarkeit zusätzlich einschränkt. Für Betreiber älterer Anlagen ist das ein klares Signal für Obsoleszenzrisiko, insbesondere wenn ein identisches Panel für vorhandene Projekte, Ausschnitte und Schnittstellen benötigt wird. Im offiziellen Siemens-Migrationsleitfaden wird die TP177B-Color-Gerätefamilie in Richtung TP 277 und im Comfort-Umfeld weiter zum TP700 Comfort geführt. Für viele Bestandsanlagen ist jedoch kein direkter Technologiewechsel im Störfall sinnvoll, weil Visualisierung, Einbauausschnitt und Engineering-Stand erhalten bleiben müssen. Genau hier gewinnen Reparatur, Austausch und geprüfte Gebrauchtgeräte an Bedeutung.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für dieses Panel bietet EICHLER Reparatur, Austausch, gebrauchte Baugruppen und Neuanfrage an. Die Reparatur ist besonders interessant, wenn Projektstand, Einbau und Gerätezuordnung unverändert bleiben sollen. Laut Artikelseite umfasst sie technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Der Austausch ist sinnvoll, wenn die Ausfallzeit minimal bleiben muss und schnell ein funktionsfähiges Ersatzgerät benötigt wird. Gebraucht ist relevant, wenn Verfügbarkeit wichtiger ist als Neubeschaffung. Zusätzlich kann ein Prüfprotokoll gebucht werden. Für Instandhaltung, Einkauf und Produktion ist das bei obsoleten HMIs ein praxisnaher Weg, um die Funktionsfähigkeit bestehender Anlagen auch nach Serienauslauf wirtschaftlich und mit kalkulierbarem Risiko abzusichern.

Welche Software brauche ich für 6AV6642-0BA01-1AX0?

Für dieses Bediengerät wird WinCC flexible Compact ab Version 2005 als Projektierungswerkzeug genannt. Das ist für Betreiber wichtig, weil bestehende Projekte häufig in älteren Engineering-Umgebungen gepflegt werden und ein spontaner Wechsel auf eine neue HMI-Generation zusätzlichen Migrationsaufwand erzeugt. Das Panel selbst arbeitet mit Windows CE. Für Beschaffung und Instandhaltung heißt das: Vor Kauf, Reparatur oder Austausch sollte immer geprüft werden, ob das vorhandene Projekt, die Engineering-Version und die Schnittstellenstruktur zur bestehenden Anlage passen.

Welche Schnittstellen und Steuerungen unterstützt das TP177B PN/DP?

Das Gerät unterstützt Ethernet, RS422/RS485, USB sowie die Anbindung an MPI/PROFIBUS DP. Laut Siemens ist die Kopplung unter anderem an SIMATIC S7-300/400, S7-200 und S5 möglich; zusätzlich sind je nach Treiber weitere Systeme einbindbar. Für die Praxis bedeutet das eine gute Eignung für ältere, heterogene Maschinenumgebungen. Gerade bei Retrofit- oder Ersatzteilfällen ist diese Vielfalt wichtig, weil nicht nur die Displaygröße, sondern auch die vorhandene Kommunikationsarchitektur über die Einsetzbarkeit entscheidet.

Gibt es einen Hersteller-Nachfolger für 6AV6642-0BA01-1AX0?

Siemens führt die TP177B-Color-Gerätefamilie im Migrationspfad zunächst in Richtung TP 277 und im Comfort-Umfeld weiter zum TP700 Comfort. Für Betreiber bedeutet das aber nicht automatisch einen problemlosen 1:1-Tausch. Bei einem Generationswechsel müssen häufig Projektmigration, Schnittstellenkonzept, Einbauumfeld und teils auch der Bedienausschnitt mitbetrachtet werden. Wer eine Altanlage schnell wieder in Betrieb bringen muss, fährt daher oft besser mit Reparatur, Austausch oder einem geprüften Ersatzgerät derselben Familie als mit einer sofortigen Komplettmigration.

Kann ich das Panel sichern und bei Bedarf wiederherstellen?

Ja. Siemens beschreibt für diese Geräteklasse eine Backup/Restore-Funktion über Speicherkarte. Voraussetzung ist eine Karte mit ausreichendem freien Speicher; beim Restore werden vorhandene Daten im internen Flash gelöscht und die gesicherten Daten zurückkopiert. Das ist besonders wichtig, wenn Produktionsanlagen nur kurze Stillstandsfenster zulassen. Vor Eingriffen an einem funktionierenden Panel sollte deshalb möglichst immer eine verwertbare Sicherung vorhanden sein. Für Servicefälle ist auch relevant, dass nicht jede Speicherkarte beliebig verwendet werden sollte.

Wann ist bei diesem Panel eine Reparatur sinnvoller als Austausch oder Neubeschaffung?

Eine Reparatur ist meist dann die beste Option, wenn Projektstand, Einbauausschnitt, Verdrahtung und Schnittstellen unverändert bleiben sollen. Genau das ist bei obsoleten HMIs oft der wirtschaftlichste Weg. Auf der EICHLER-Artikeldetailseite wird die Reparatur mit 1–3 Tagen angegeben; enthalten sind technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Ein Austausch ist sinnvoll, wenn die Anlage sofort wieder laufen muss. Gebraucht ist interessant, wenn Verfügbarkeit und kurze Lieferzeit wichtiger sind als eine Neuteilstrategie.

Welche Schutzart und Versorgung sind für den Einbau wichtig?

Für das TP177B 6" PN/DP nennt Siemens 24 V DC als Nennspannung mit einem zulässigen Bereich von 20,4 bis 28,8 V. Die Schutzart beträgt IP65 frontseitig im eingebauten Zustand und IP20 rückseitig. Für die Instandhaltung heißt das: Bei Austausch oder Fehlersuche sollten nicht nur Panel und Projekt, sondern auch Versorgungsspannung, Dichtung, Einbauqualität und Umgebungsbedingungen geprüft werden. Eine sauber anliegende Frontdichtung ist wesentlich, damit die frontseitige Schutzwirkung im realen Betrieb erhalten bleibt.
