SIEMENS 6AV6642-0AA11-0AX0

Was ist 6AV6642-0AA11-0AX0 und wo wird es eingesetzt

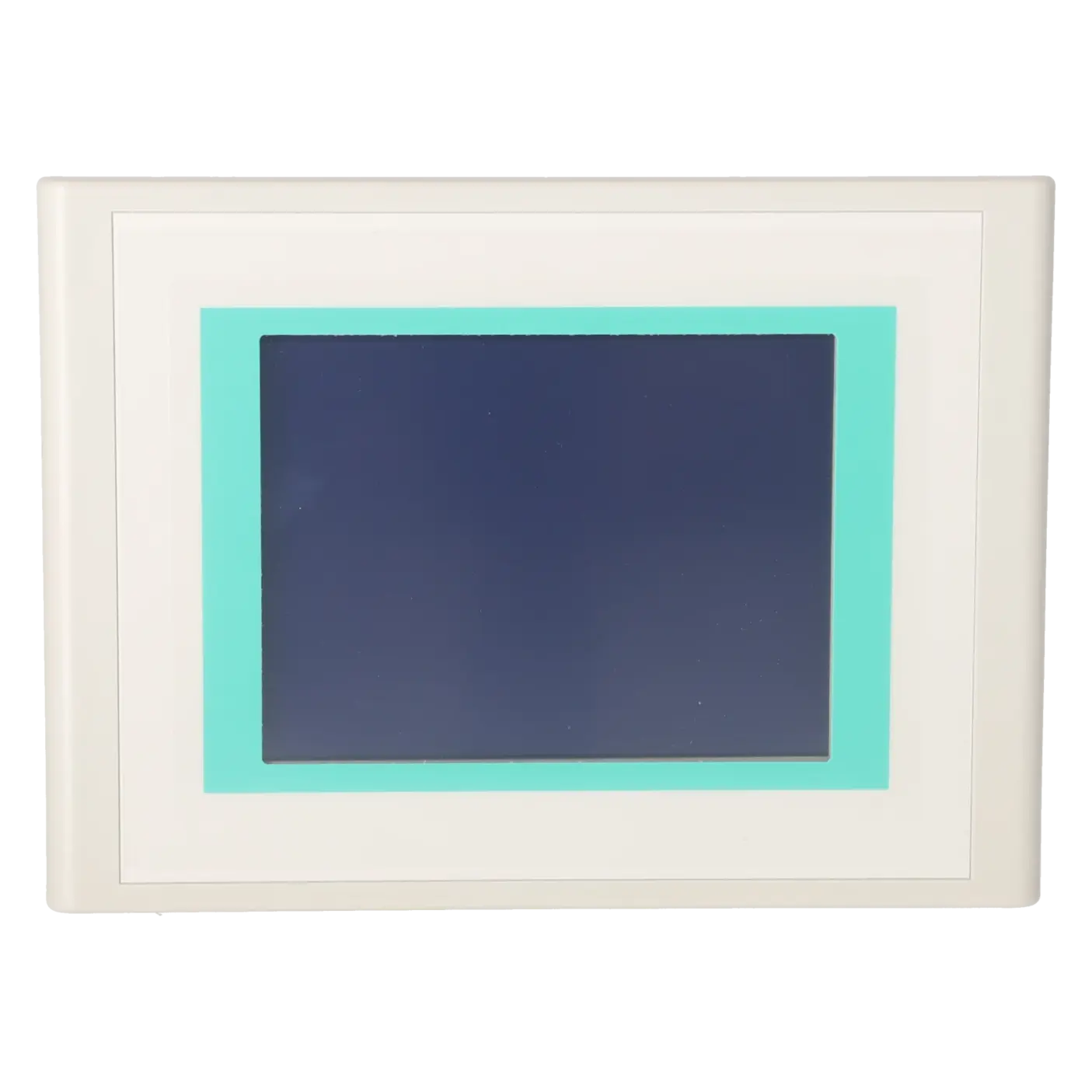

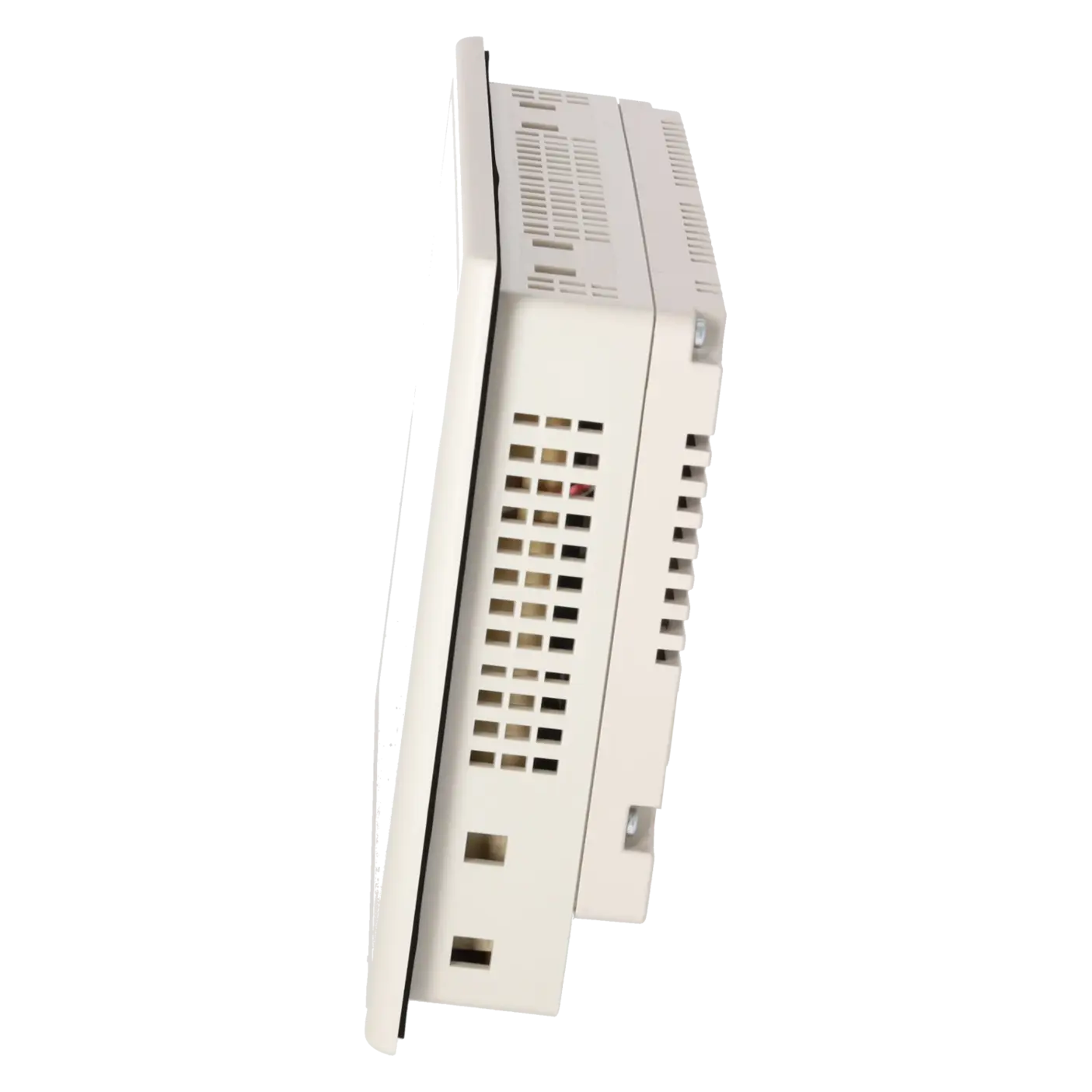

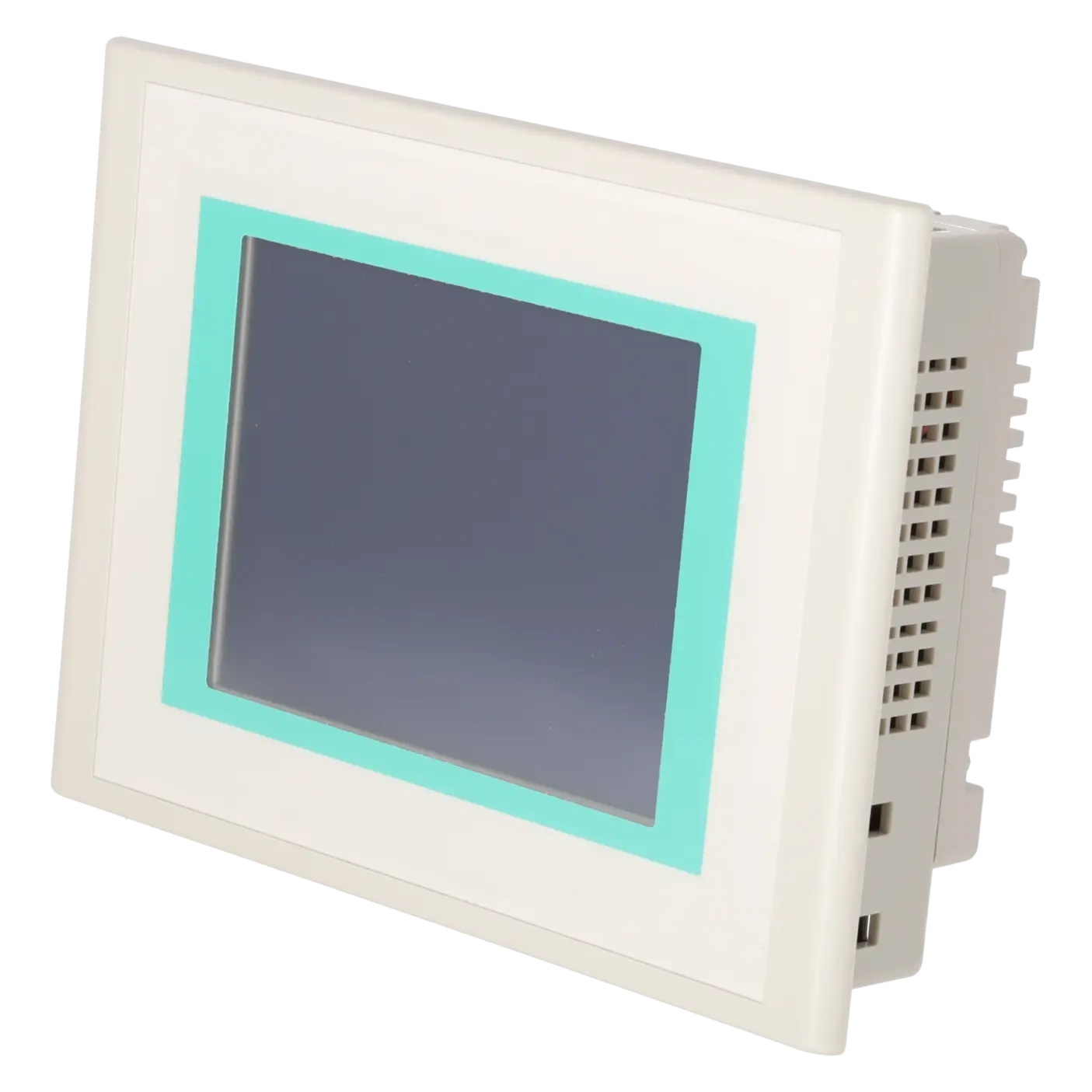

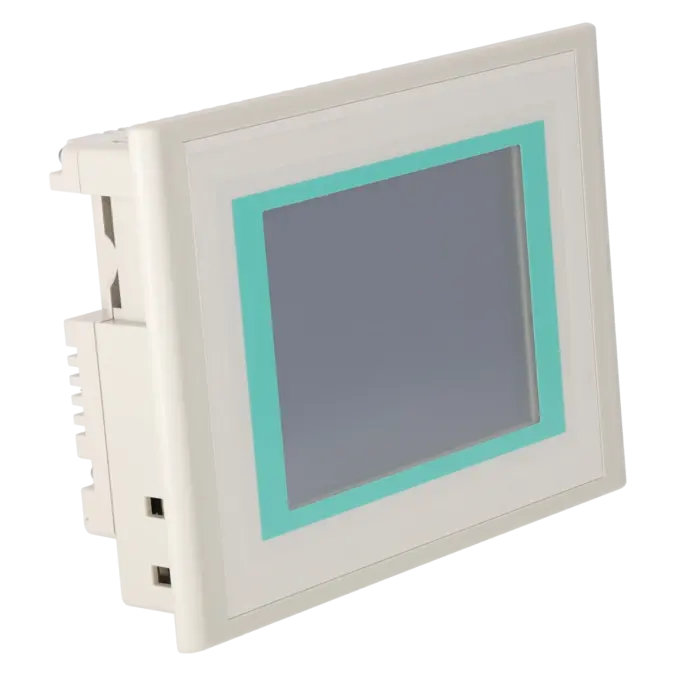

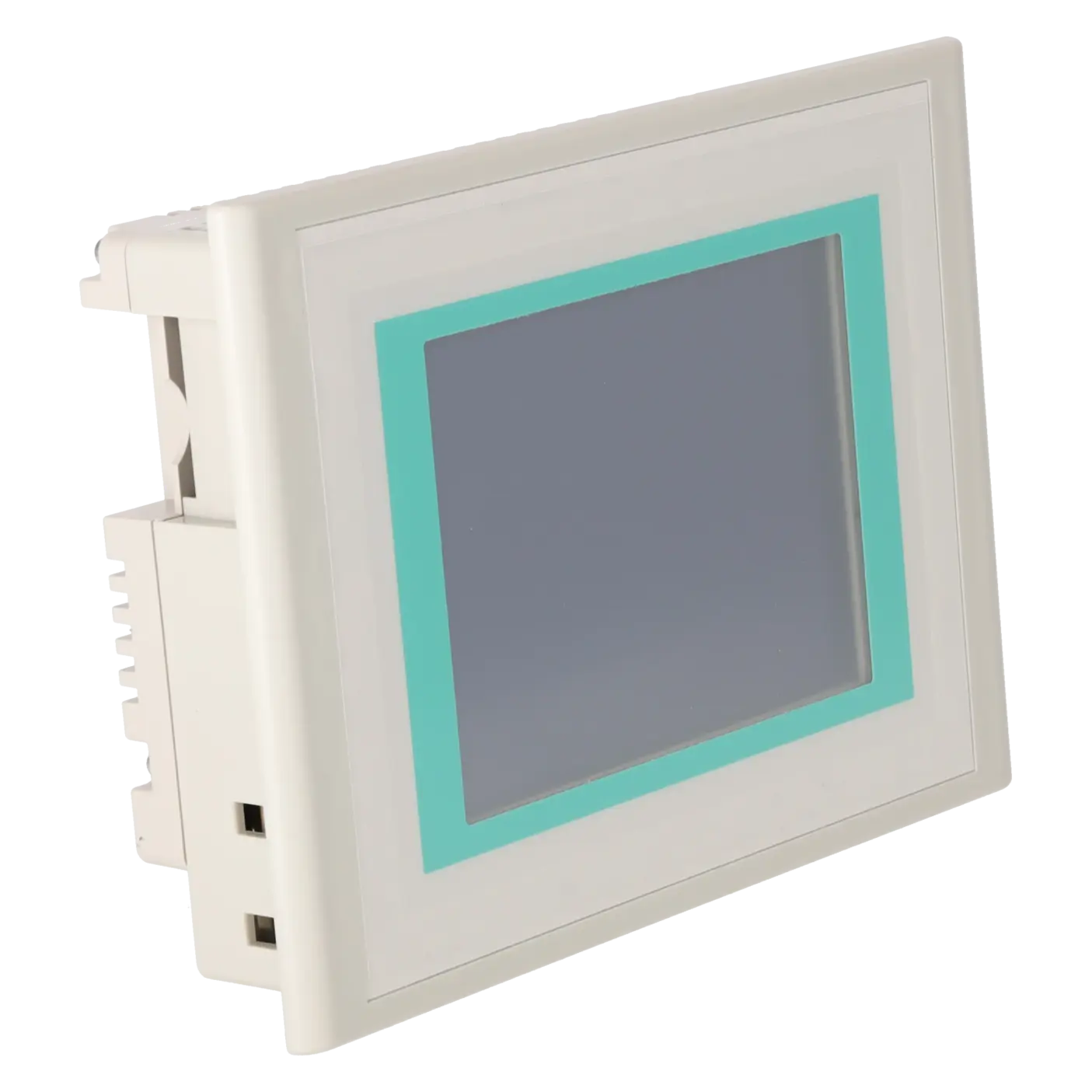

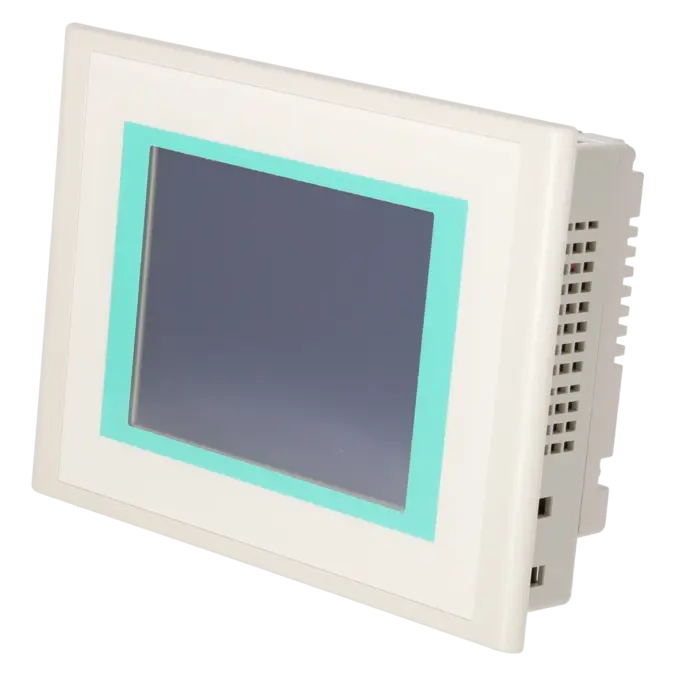

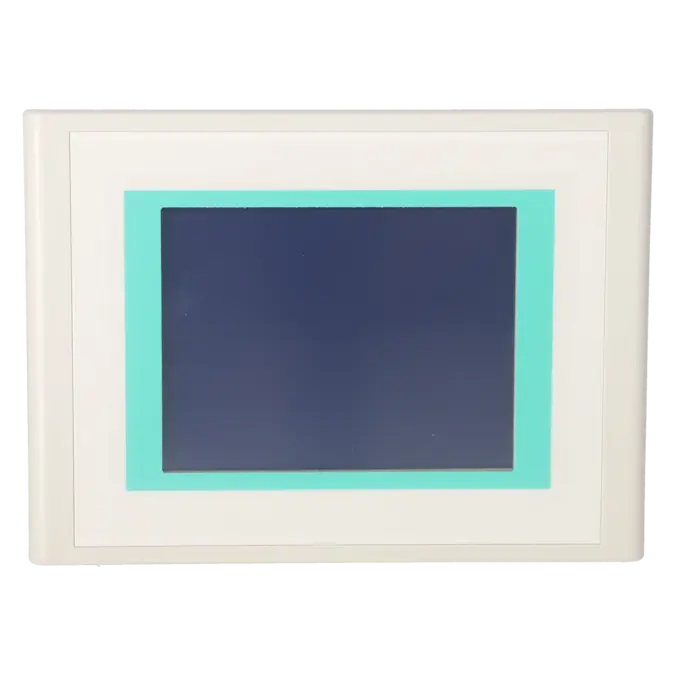

Das 6AV6642-0AA11-0AX0 ist ein SIEMENS SIMATIC Touch Panel TP 177A mit 5,7"-Blue-Mode-STN-Display und MPI/PROFIBUS-DP-Schnittstelle. Es wurde für einfache bis mittlere Bedien- und Beobachtungsaufgaben in der Industrie ausgelegt und ist vor allem in Bestandsanlagen mit klassischer SIMATIC-Architektur verbreitet. Typisch ist der Einsatz in Maschinen und Linien, bei denen Bedienbilder, Statusanzeigen, Meldungen und einfache Prozesswerte direkt am Panel visualisiert werden. Für Instandhalter ist die Baugruppe oft dann relevant, wenn eine bestehende Anlage ohne tiefen Retrofit möglichst schnell wieder lauffähig werden muss. Für den Einkauf ist sie besonders interessant, wenn Artikelnummer, Schnittstelle und Projektkompatibilität exakt zur vorhandenen Maschine passen müssen.

Überblick der wichtigsten technischen Daten und was diese bedeuten

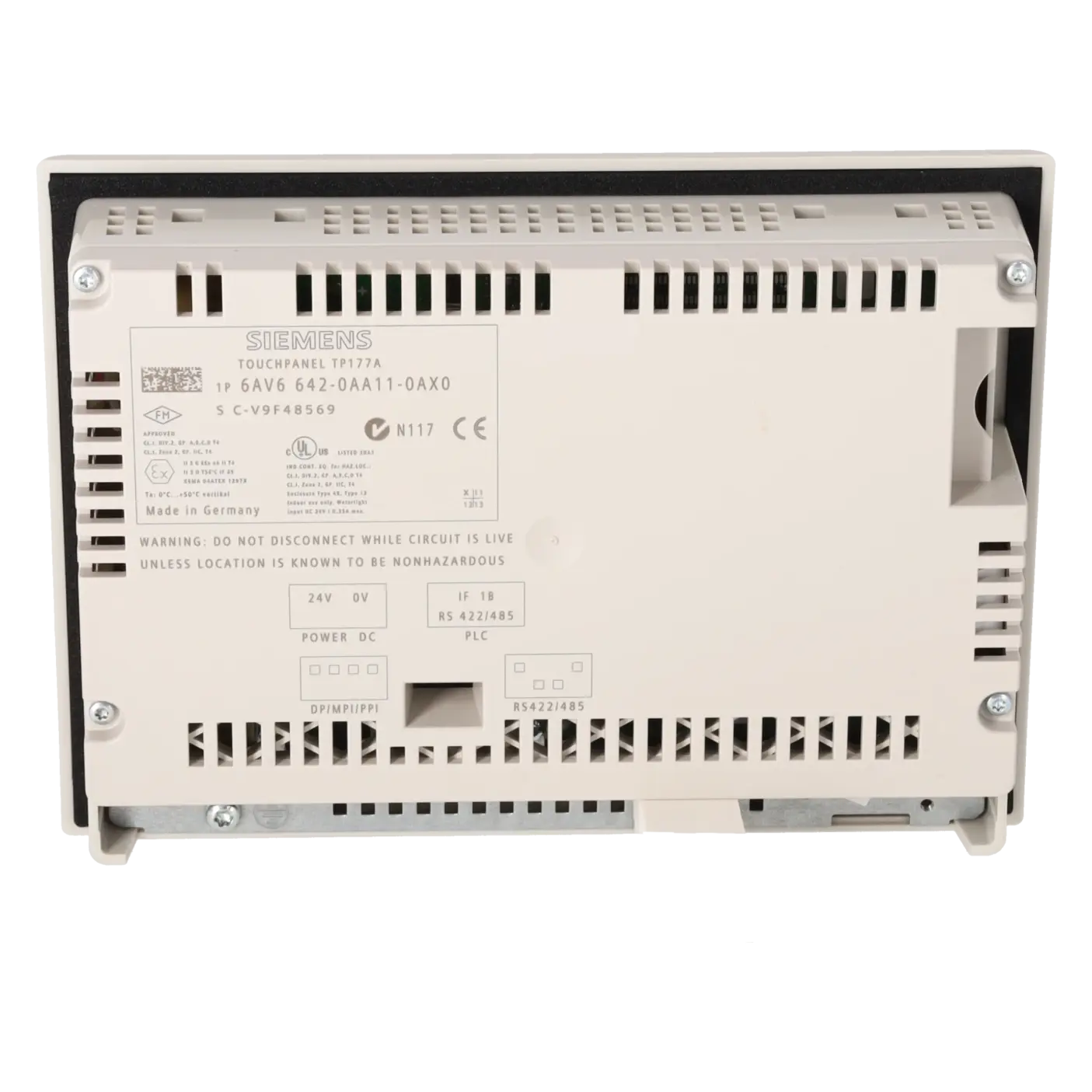

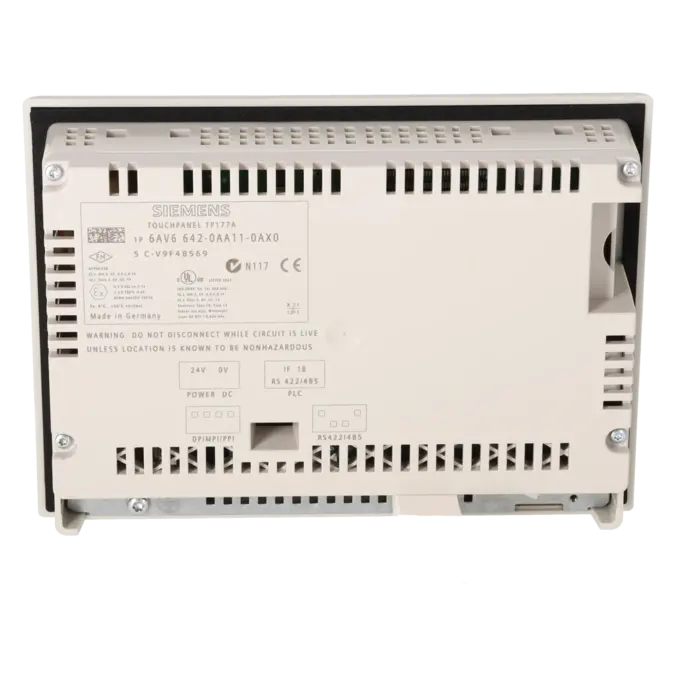

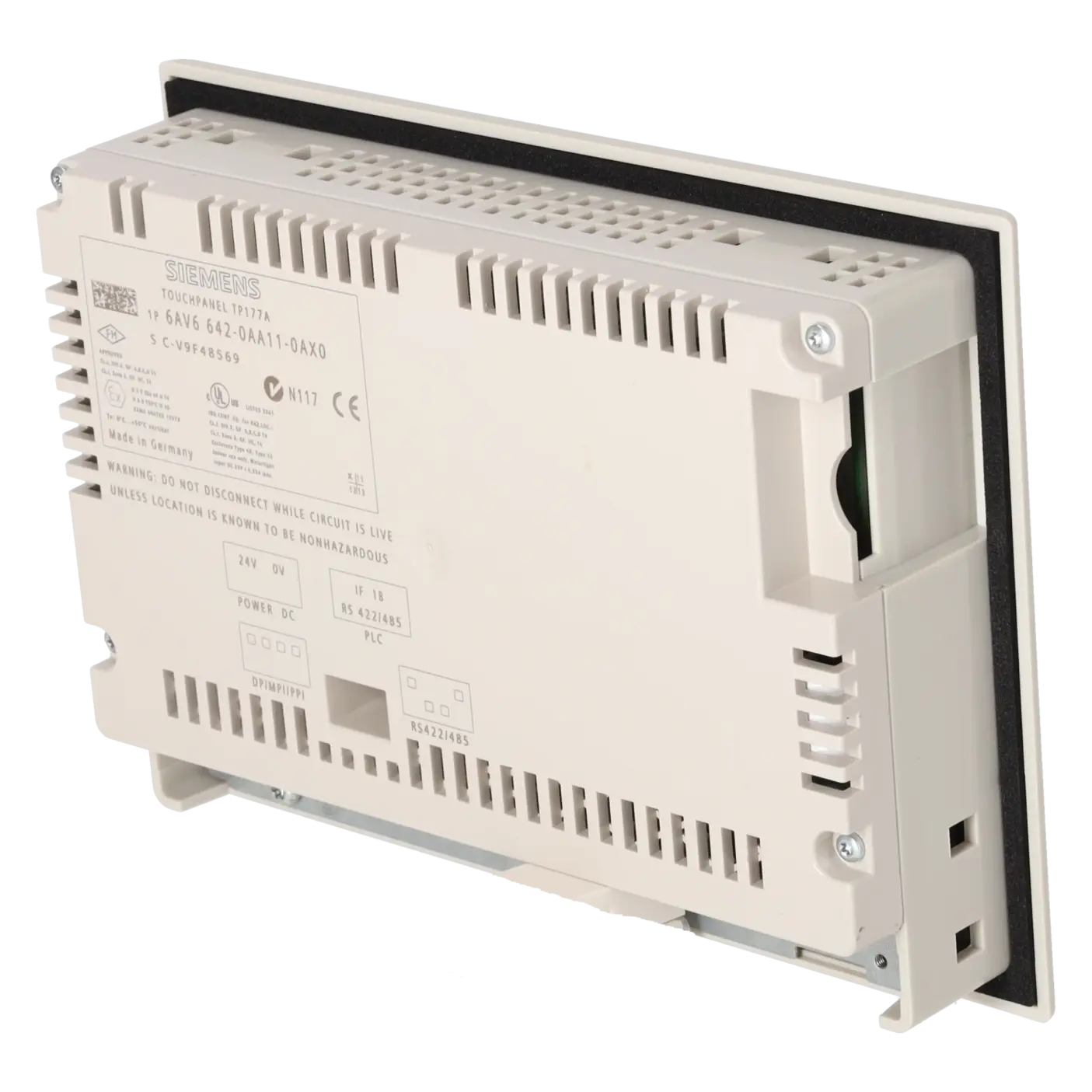

Technisch arbeitet das TP 177A mit einem LCD-STN-Display im Blue Mode, einem aktiven Anzeigebereich von 115,18 x 86,38 mm (5,7") und einer Auflösung von 320 x 240 Pixeln, bei Hochkanteinbau 240 x 320 Pixeln. Dargestellt werden 4 Blaustufen, eingegeben wird über einen analog-resistiven Touchscreen. Das Gerät wird mit 24 V DC versorgt, erlaubt 20,4 bis 28,8 V, benötigt typischerweise etwa 300 mA und speichert Projekte in 512 kByte Anwendungsspeicher. Für die Praxis bedeutet das: Das Panel ist robust für klassische HMI-Aufgaben, aber in Darstellung, Speicher und Bedienkomfort klar auf ältere Visualisierungskonzepte ausgelegt. Wer ein Ersatzgerät sucht, muss deshalb nicht nur die Artikelnummer, sondern auch Spannungsversorgung, Einbaulage, Anzeigecharakteristik und Kommunikationsweg sauber abgleichen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für diese Baugruppe ist Obsoleszenz ein zentrales Thema. Auf der EICHLER-Produktseite wird der Produktstatus mit EOP ausgewiesen. Siemens nennt für das 6AV6642-0AA11-0AX0 einen verifizierten Nachfolger mit der Artikelnummer 6AV6642-0AA11-0AX1. Diese Variante wurde jedoch als Ersatzteil geführt, wechselte laut Siemens in die Ersatzteilphase P.M410 mit Wirkung vom 08.08.2018 und ist in der Industry Mall inzwischen ohne weiteren Ersatz abgekündigt. Für Betreiber heißt das: Das Thema ist heute weniger „neu beschaffen“ als vielmehr Versorgung absichern, Reparaturfähigkeit erhalten und Migrationspfade planen. Für Modernisierungen verweist Siemens beim TP 177A auf die Basic-Panel-Welt; in der Praxis wird dafür häufig die KTP600-Basic-Klasse als Nachfolgeplattform betrachtet, jeweils abhängig von Kommunikationsweg und Projektanforderung.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Wenn ein TP 177A ausfällt, sind für Betreiber meist nicht nur die Gerätedaten entscheidend, sondern Zeit, Risiko und Versorgungssicherheit. EICHLER bietet für dieses Modell Reparatur, Austausch, funktionsgeprüfte Gebrauchtgeräte und Neugeräte auf Anfrage an; auf der Artikelseite sind Reparatur, Austausch und Gebrauchtgerät jeweils mit 1–3 Tagen ausgewiesen. Für die Instandhaltung ist die Reparatur auf Bauteilebene dann sinnvoll, wenn das bestehende Projekt unverändert weiterlaufen soll und die Maschine möglichst originalgetreu instand gesetzt werden muss. Für den Einkauf ist der Austausch interessant, wenn ein kurzfristig verfügbares Ersatzgerät Ausfallzeit reduziert. Für Entscheider wird Life Cycle Management relevant, sobald mehrere Altgeräte im Feld sind und die Versorgung bis zur geplanten Außerbetriebnahme strukturiert abgesichert werden soll. Genau hier helfen Bestandsaufnahme, Risikobewertung und Versorgungsstrategie, um die Funktionsfähigkeit trotz Obsoleszenz zu sichern.

Ist 6AV6642-0AA11-0AX0 noch verfügbar oder bereits abgekündigt?

Das 6AV6642-0AA11-0AX0 ist aus heutiger Sicht ein Obsoleszenzartikel. EICHLER weist das Gerät mit Produktstatus EOP aus. Siemens nennt zwar noch den direkten Nachfolger 6AV6642-0AA11-0AX1, diese Variante wurde jedoch in die Ersatzteilphase überführt und ist inzwischen ebenfalls ohne weiteren Ersatz gekennzeichnet. Für Beschaffung und Instandhaltung bedeutet das: Die realistischen Wege führen heute meist über Reparatur, Austauschgeräte, funktionsgeprüfte Gebrauchtgeräte oder einen geplanten Migrationsschritt.

Gibt es einen kompatiblen Siemens-Nachfolger für das TP 177A?

Ja, auf Artikelnummernebene nennt Siemens für das 0AX0 den Nachfolger 6AV6642-0AA11-0AX1. Dieser Nachfolger ist jedoch keine dauerhaft aktive Produktlinie mehr, sondern wurde als Ersatzteilvariante geführt und später ebenfalls eingestellt. Für die eigentliche technische Modernisierung verweist Siemens beim TP 177A auf die Basic-Panel-Familie. In Migrationsszenarien wird das Gerät daher nicht nur „eins zu eins ersetzt“, sondern häufig auf eine neuere Basic-Panel-Plattform umgestellt. Dabei müssen Schnittstelle, Einbauausschnitt, Gerä­tetiefe, Frontmaße und Projektmigration geprüft werden.

Mit welcher Software kann ich das TP 177A projektieren?

Das TP 177A ist laut Produktkennzeichnung ab WinCC flexible 2004 Compact HSP projektierbar. Für Anwender mit TIA-Portal-Umgebung ist wichtig: Die älteren TP-/OP-/MP-Geräte dieser Generation werden laut Siemens ab TIA Portal V15 nicht mehr unterstützt. Praktisch heißt das: Bestehende Projekte können in älteren TIA-Ständen noch bearbeitet oder migriert werden, für spätere Versionen ist aber ein Gerätetausch auf ein Nachfolgepanel erforderlich. Für Altanlagen bleibt deshalb häufig WinCC flexible oder ein definierter Zwischenstand in TIA Portal der technisch saubere Weg.

Kann ich ein bestehendes TP177A-Projekt in TIA Portal weiterverwenden?

Ja, aber nicht beliebig weit ohne Zwischenschritt. Siemens beschreibt für WinCC-flexible-Projekte die Migration in TIA Portal bis V14/V14 SP1; ab V15 müssen nicht mehr unterstützte Altpanels zuvor auf ein Nachfolgegerät umgestellt werden. Für das TP 177A bedeutet das in der Praxis: Zuerst Projekt migrieren, dann Gerätetausch auf die Nachfolgeplattform durchführen und erst anschließend in neuere TIA-Versionen weitergehen. Das spart Risiken bei Altprojekten und verhindert, dass eine grundsätzlich lauffähige Visualisierung an der fehlenden Geräteunterstützung scheitert.

Lässt sich das TP 177A in denselben Einbauausschnitt ersetzen?

Für viele Modernisierungen ist genau das die Kernfrage. Siemens zeigt im Basic-Panels-Migrationsleitfaden, dass beim TP 177A der Einbauausschnitt 197 x 141 mm in der Nachfolgefamilie berücksichtigt wird. Gleichzeitig weist Siemens ausdrücklich darauf hin, dass sich trotz gleicher Ausschnittmaße Gerätetiefe und Frontabmessungen unterscheiden können. Das ist wichtig für Schaltschranktür, Kabelführung und mechanische Freigängigkeit. Vor einer Bestellung sollten deshalb immer Ausschnitt, Bautiefe, Schnittstelle und Projektanforderung gemeinsam geprüft werden.

Wann ist Reparatur sinnvoller als Austausch oder Ersatzkauf?

Eine Reparatur ist besonders dann sinnvoll, wenn das bestehende Projekt unverändert erhalten bleiben soll, die Maschine nicht auf ein neues HMI migriert werden kann und die Originalbaugruppe noch wirtschaftlich instandsetzbar ist. Ein Austauschgerät ist oft die bessere Wahl, wenn die Anlage sehr schnell wieder anlaufen muss und ein vorgeprüftes Gerät sofort benötigt wird. EICHLER weist für dieses Modell Reparatur, Austausch und Gebrauchtgerät jeweils mit 1–3 Tagen aus und ergänzt diese operative Versorgung durch Life Cycle Management, um Bestände und Obsoleszenzrisiken systematisch abzusichern. Für Betreiber mit mehreren Altanlagen ist genau diese Kombination häufig der wirtschaftlichste Weg.
