SIEMENS 6AV6545-0DB10-0AX0

Was ist 6AV6545-0DB10-0AX0 und wo wird es eingesetzt

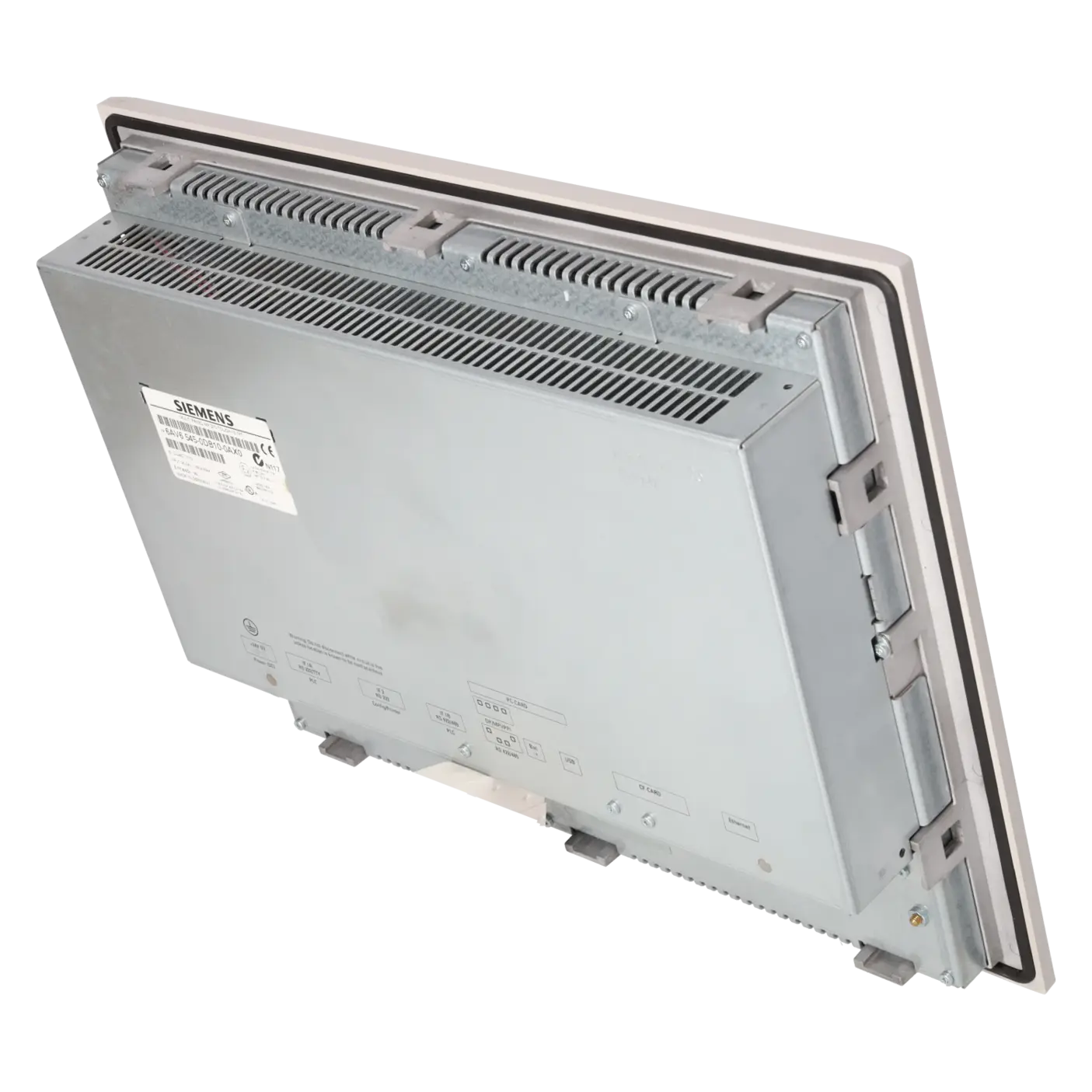

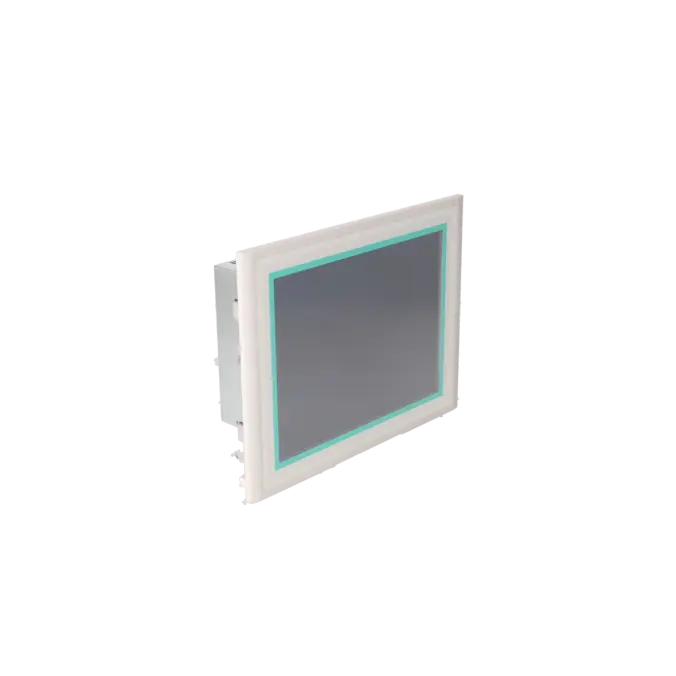

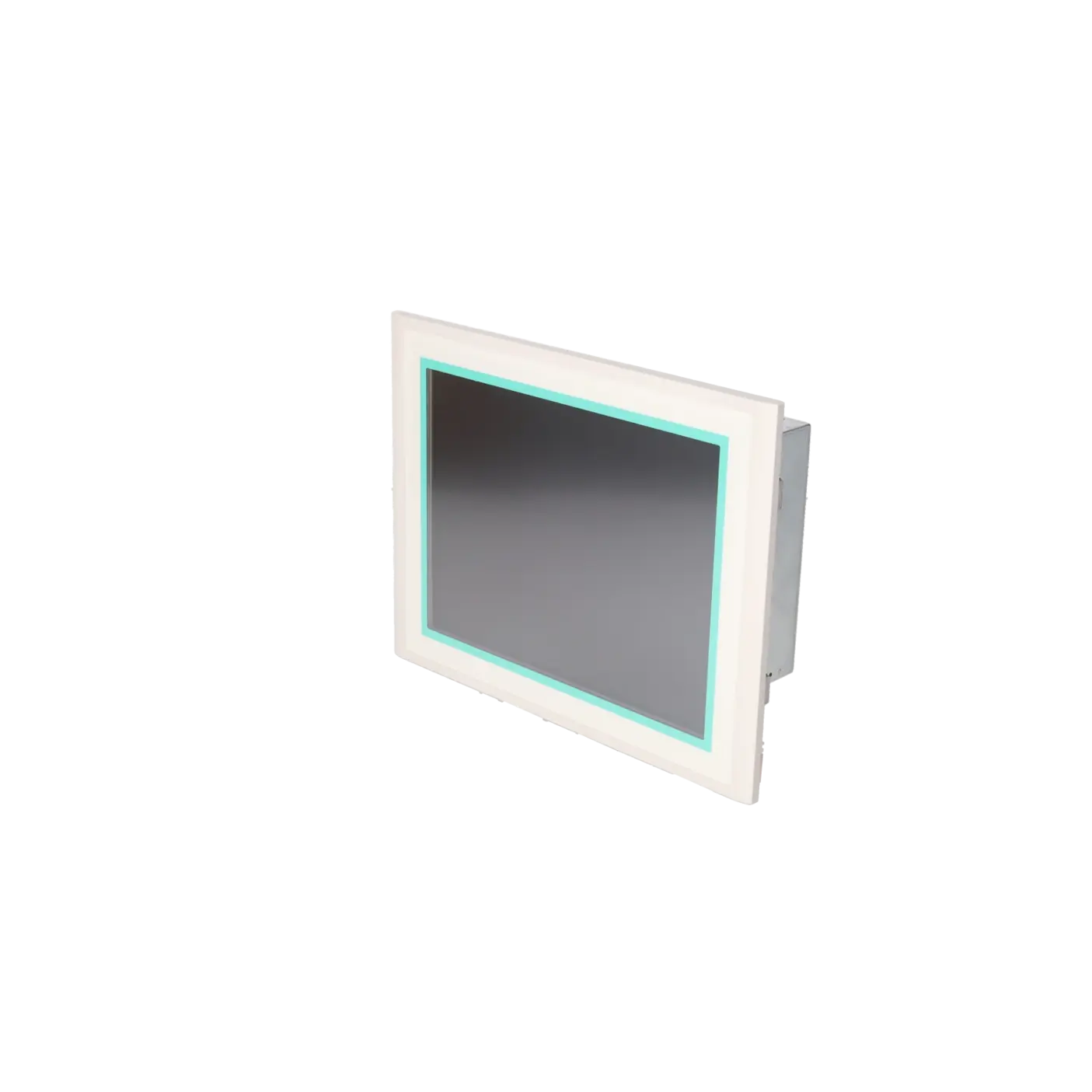

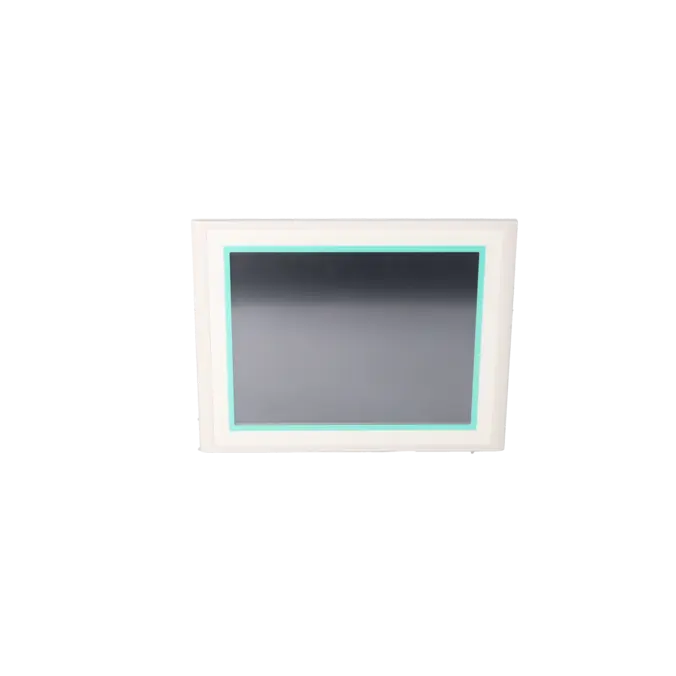

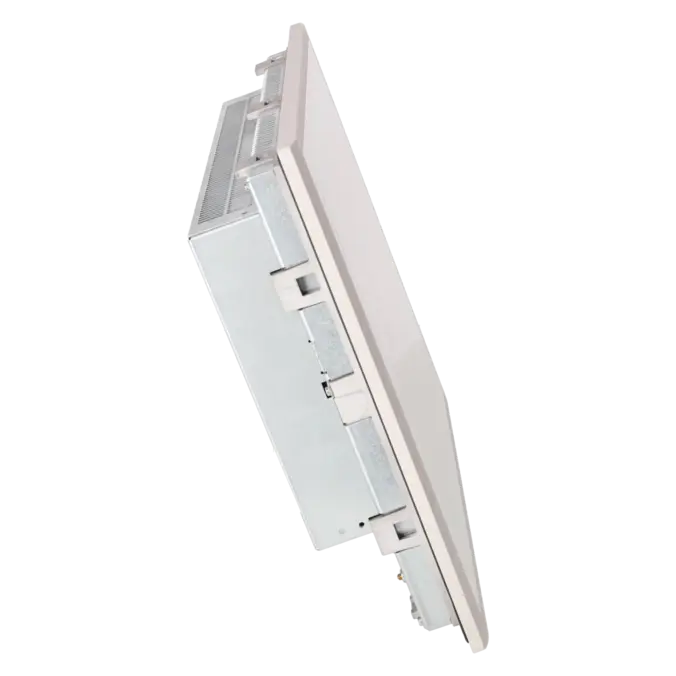

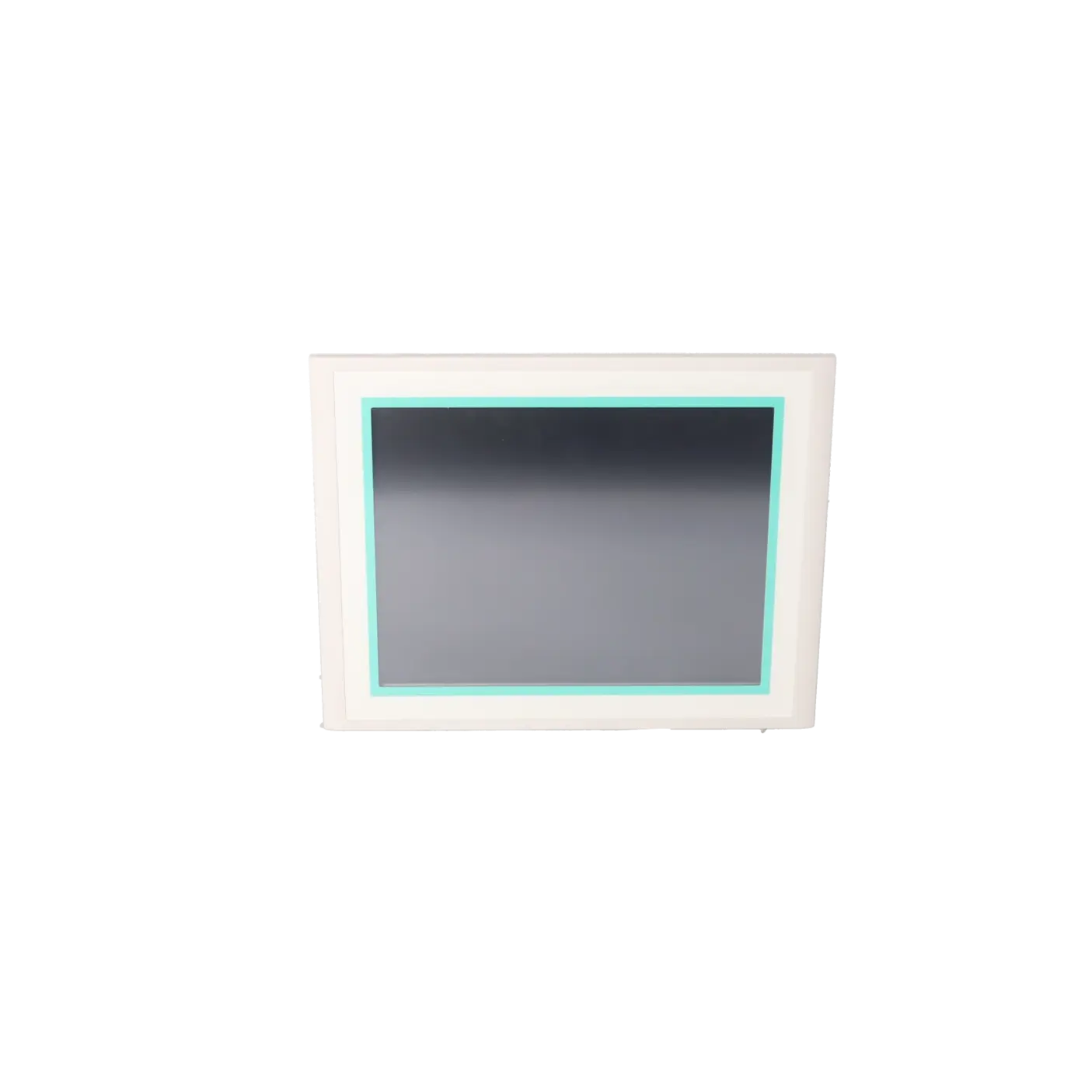

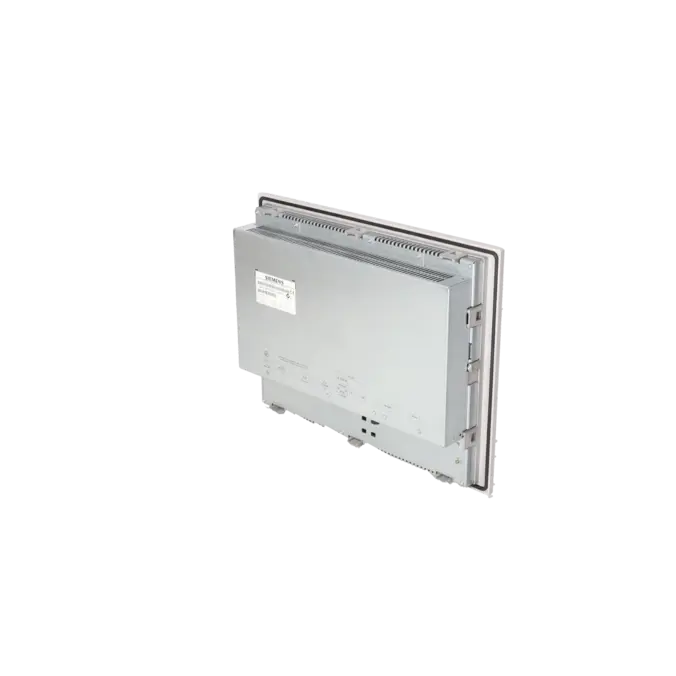

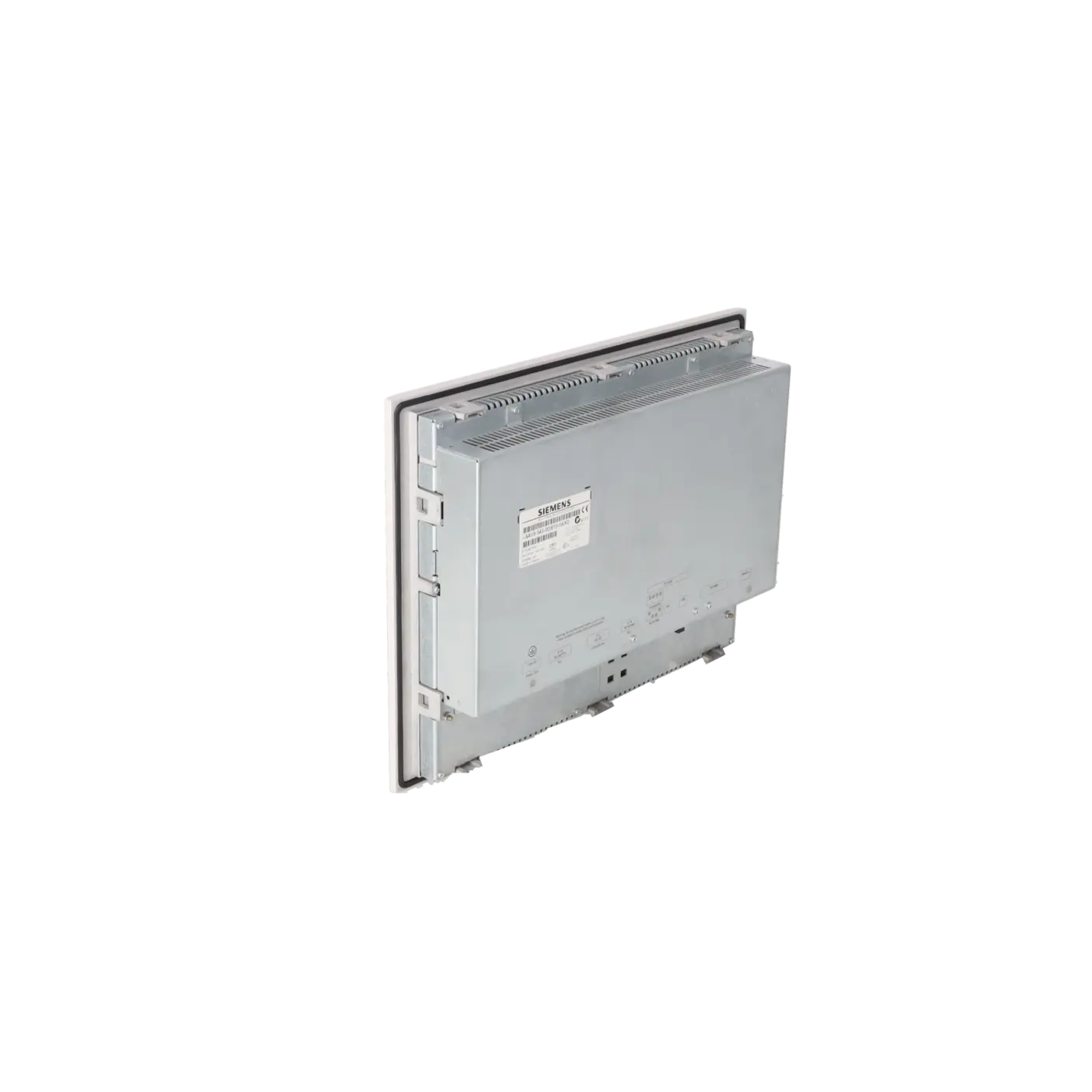

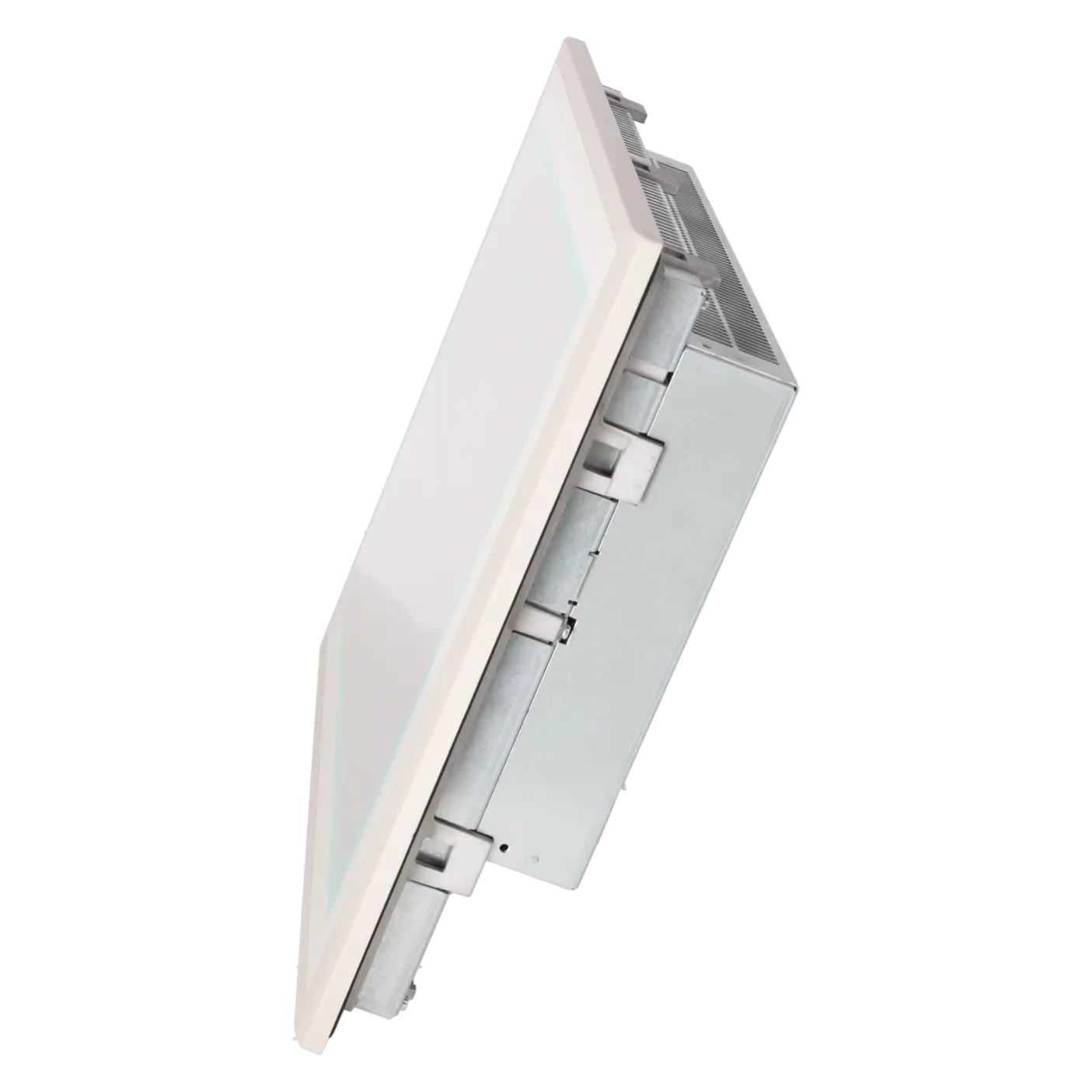

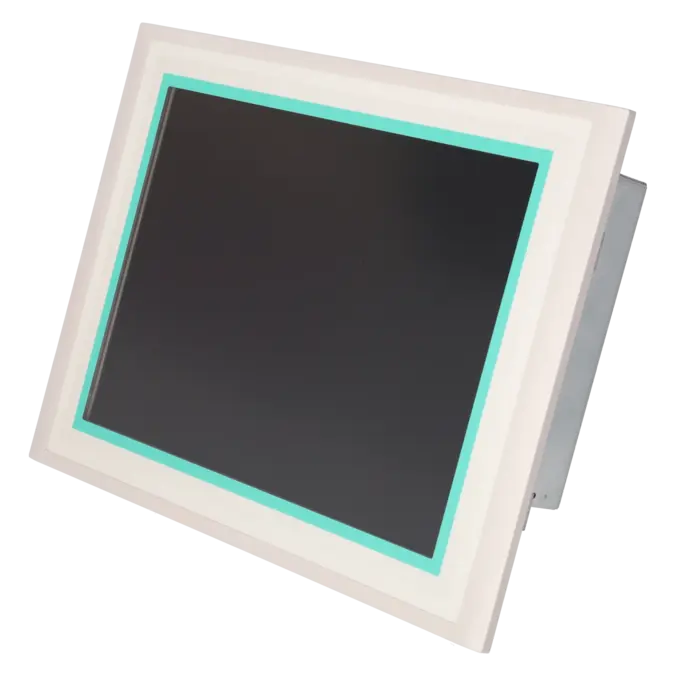

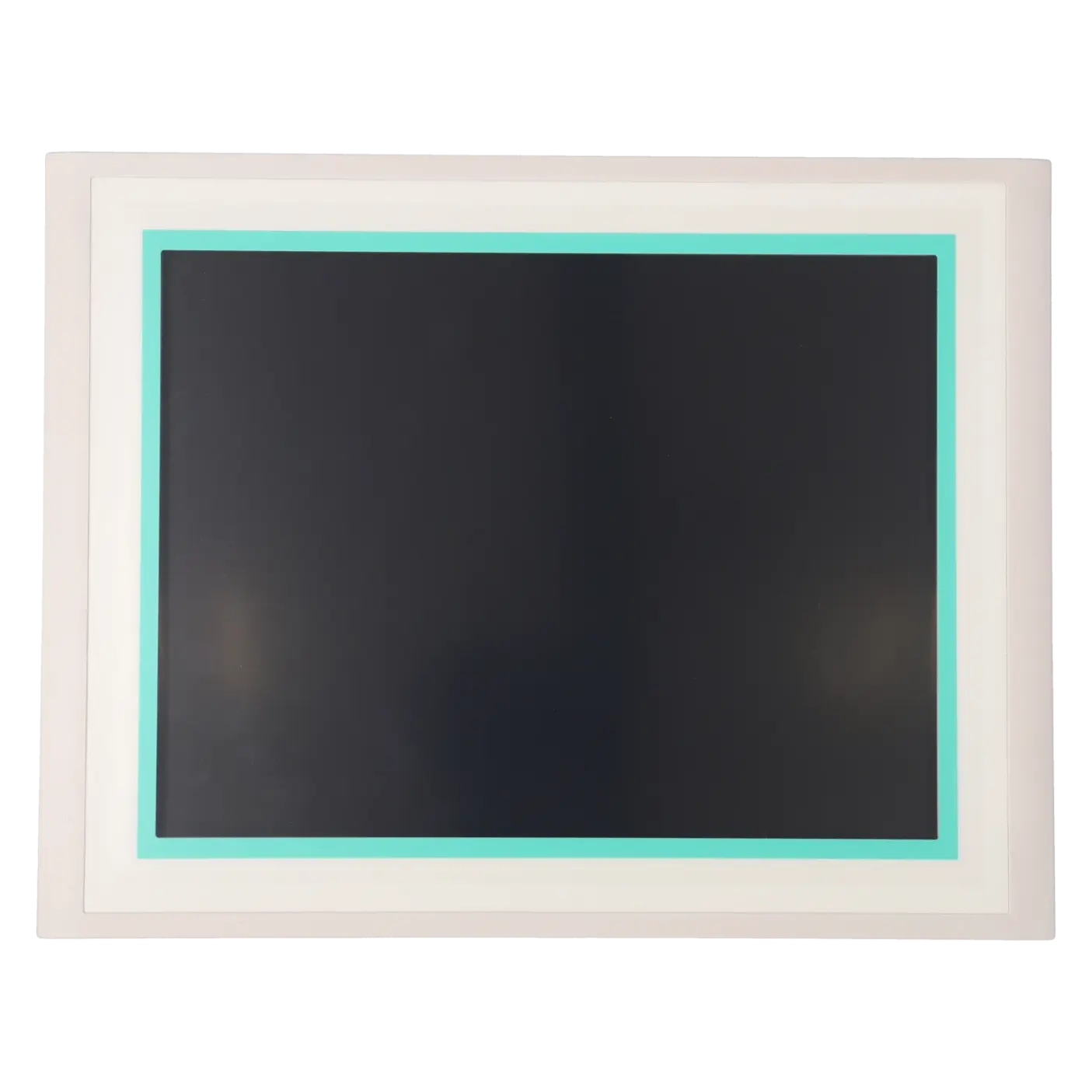

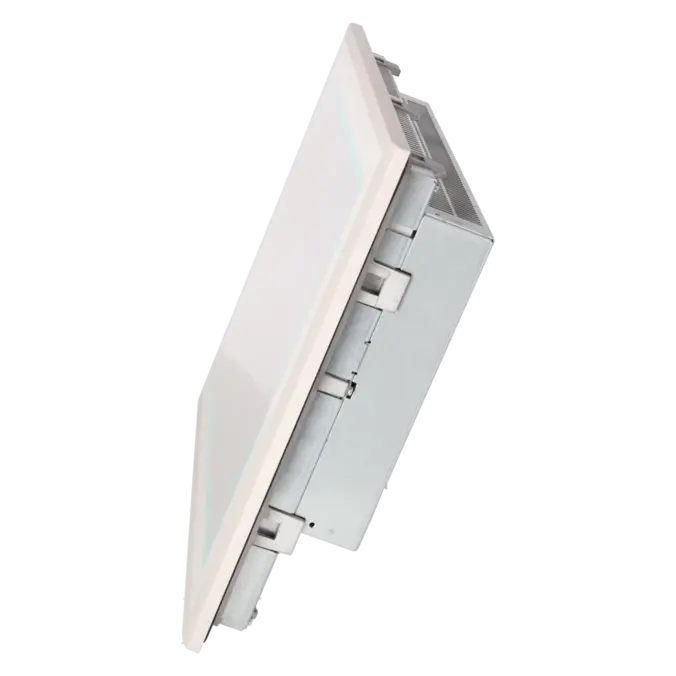

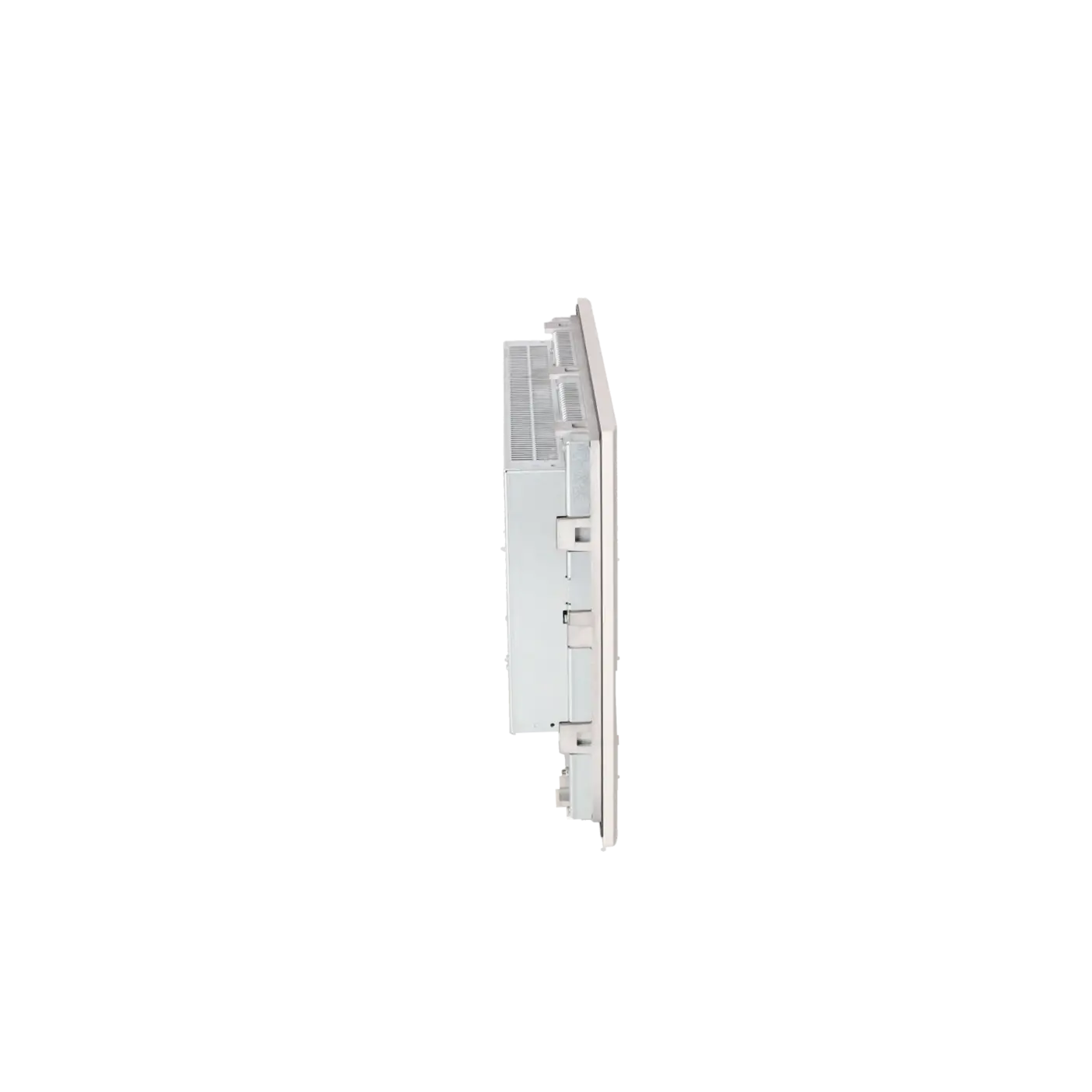

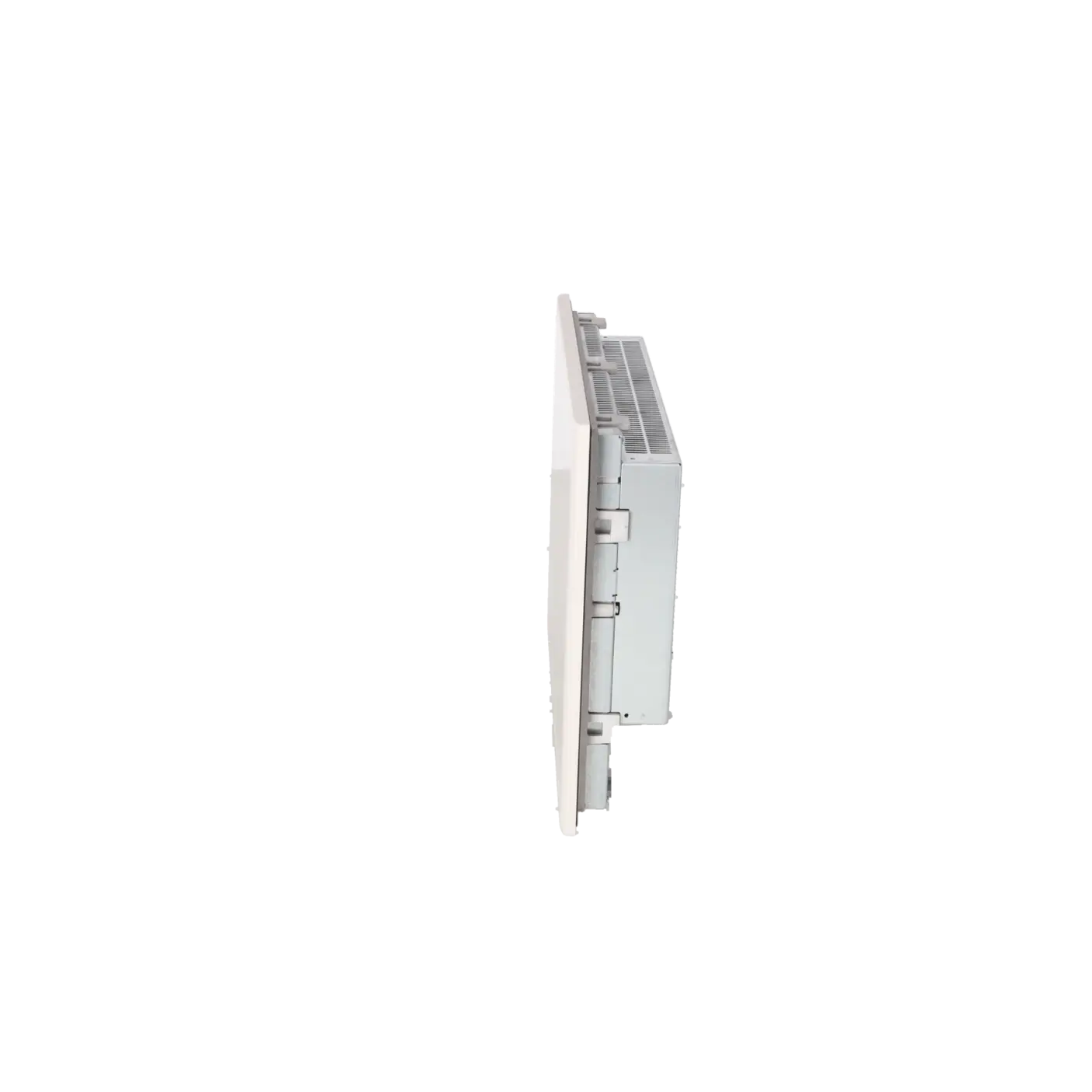

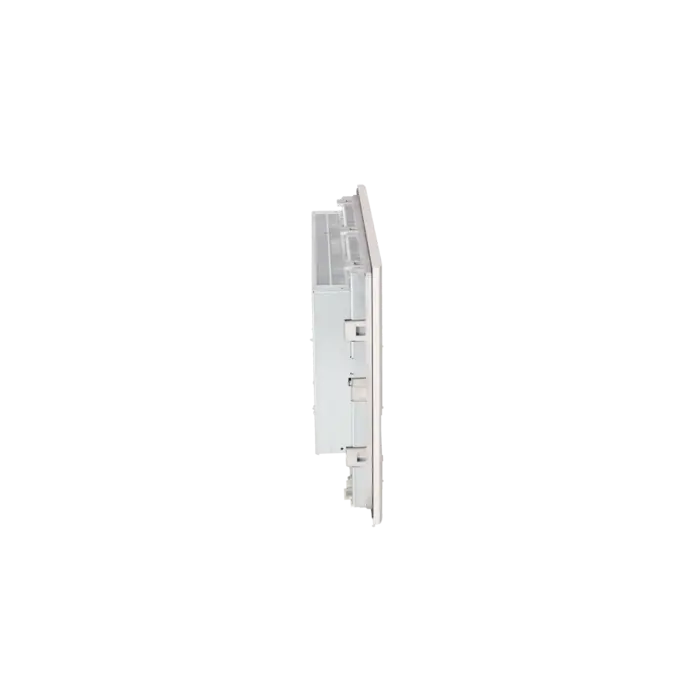

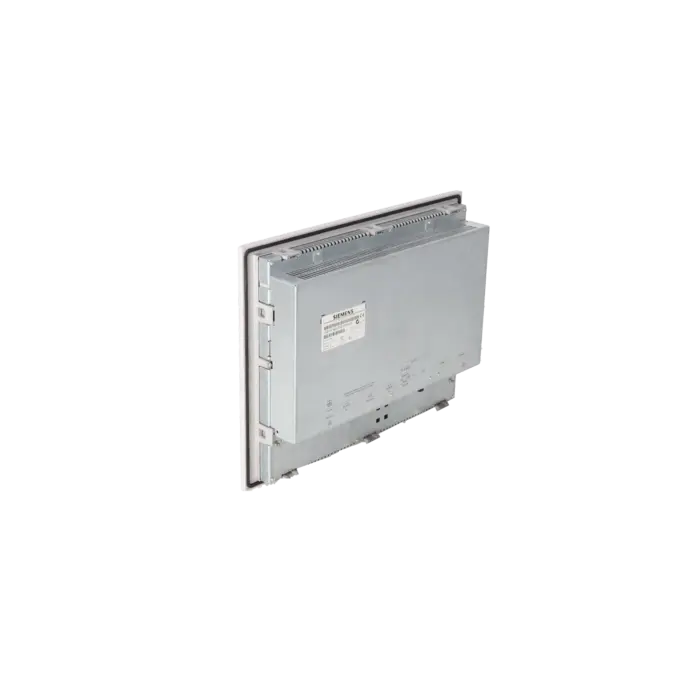

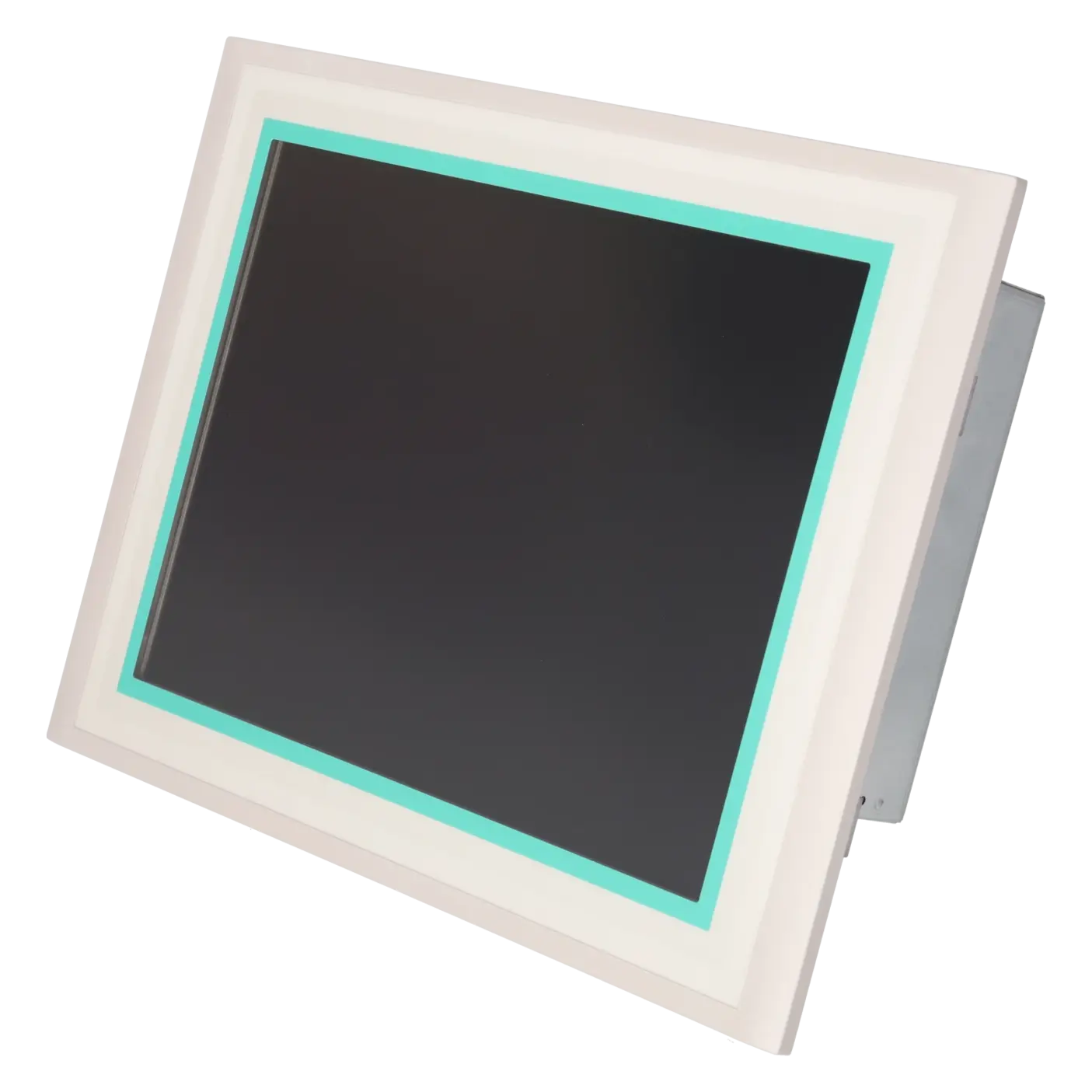

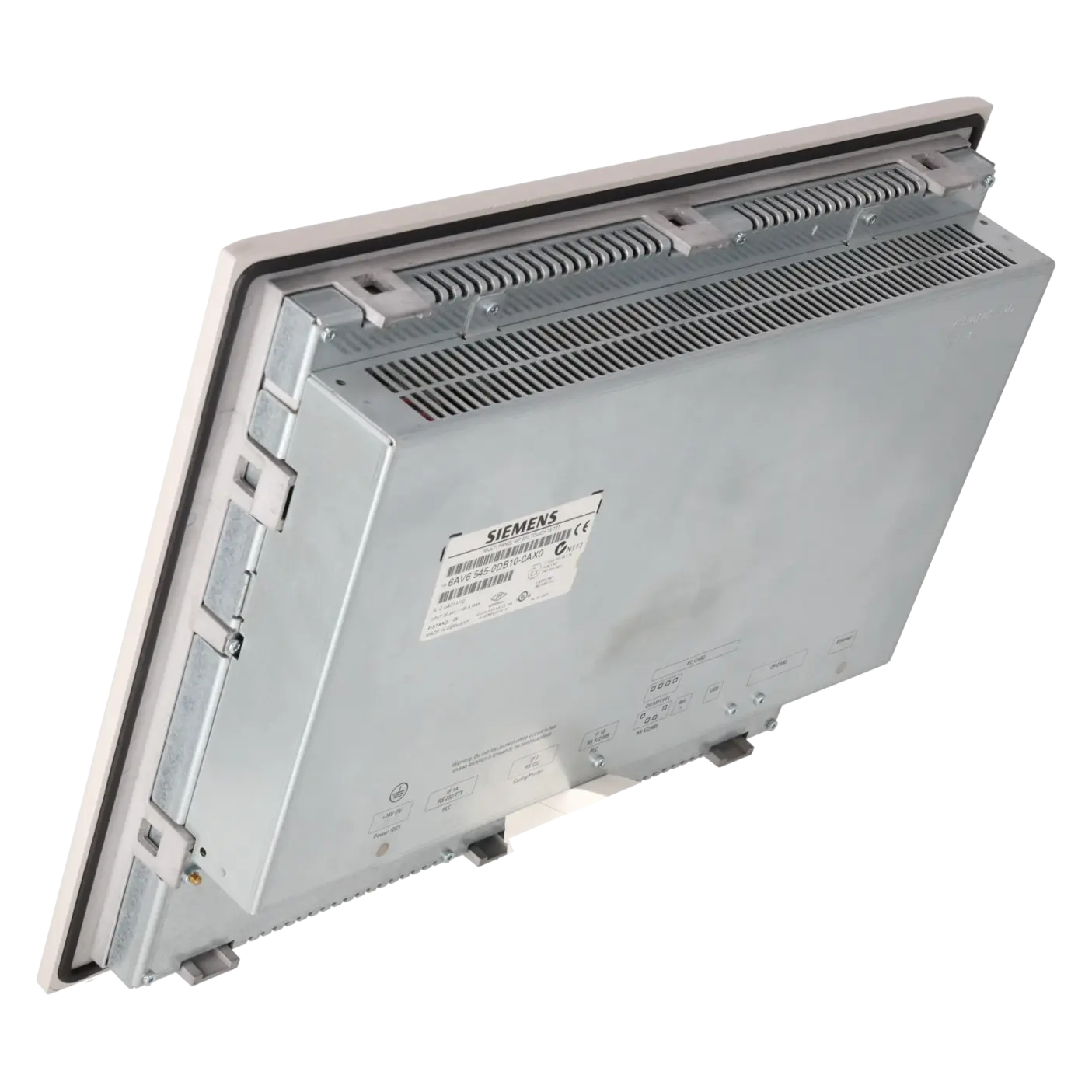

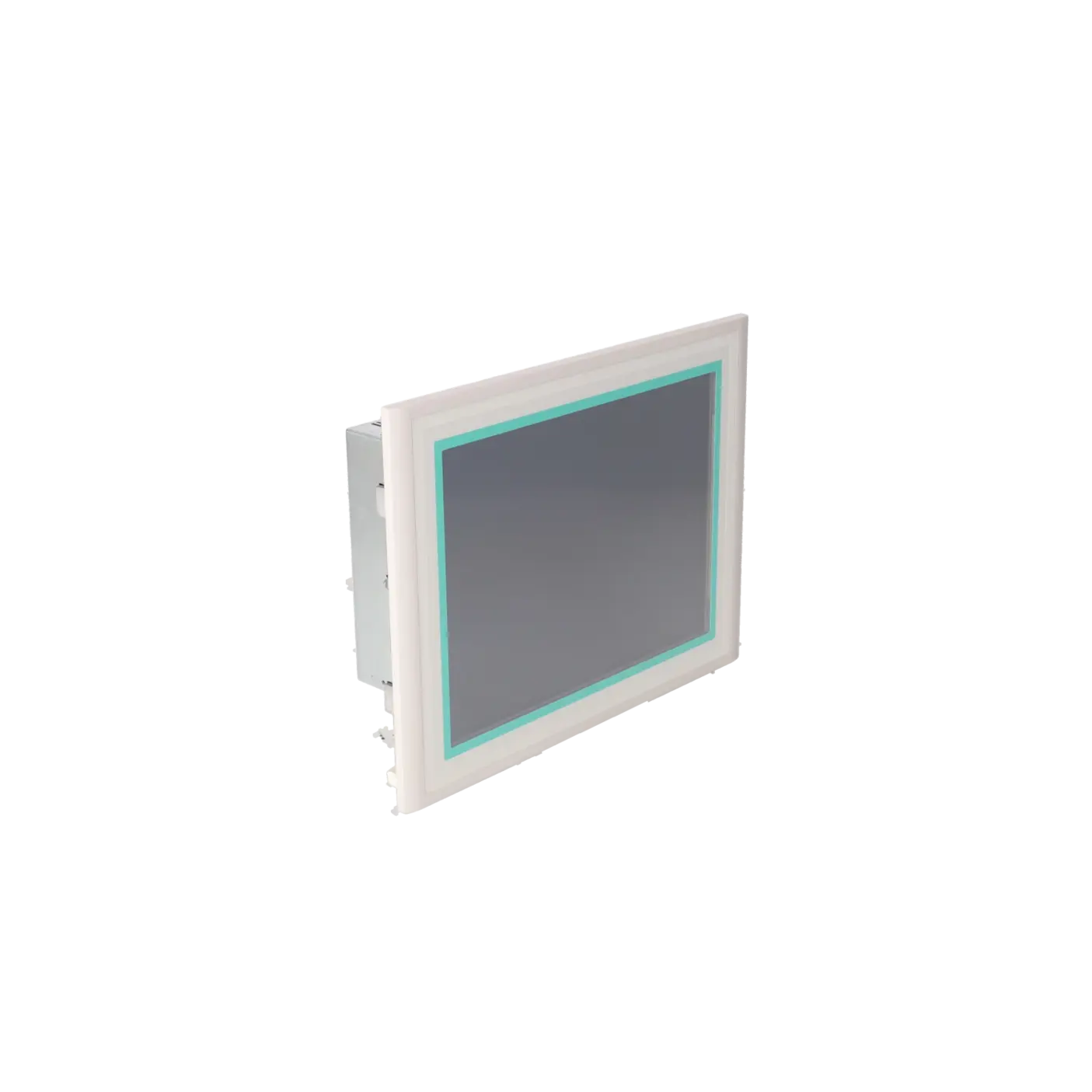

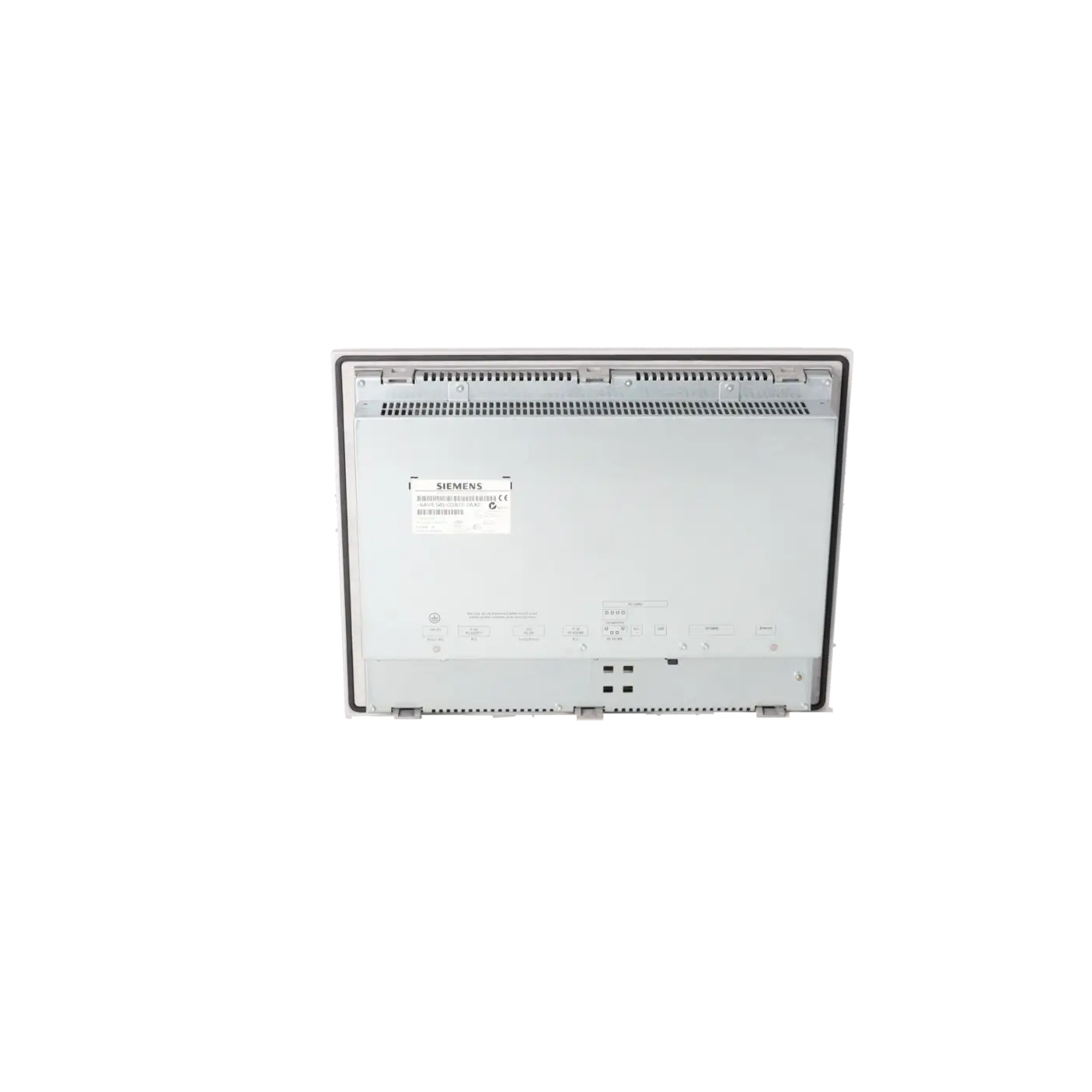

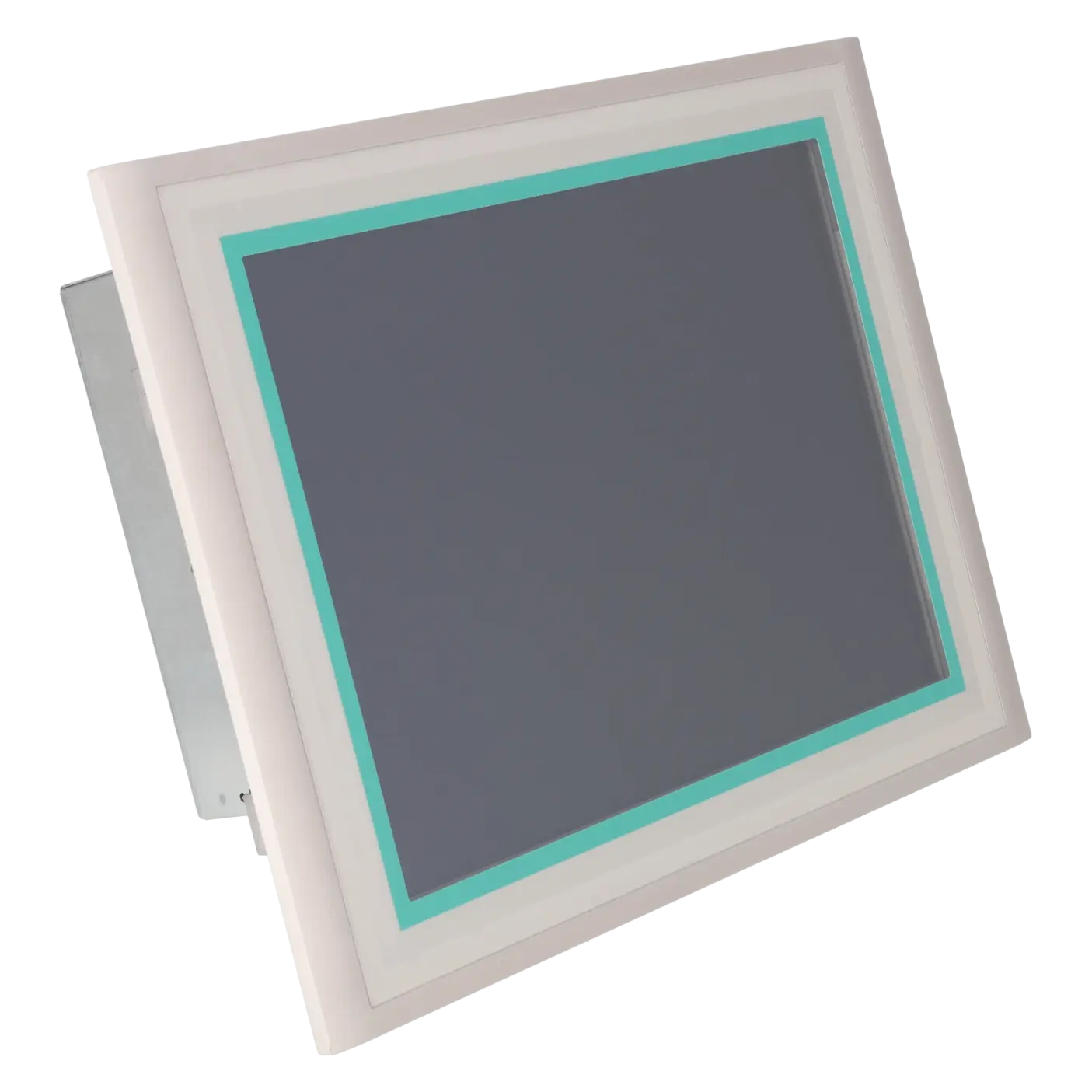

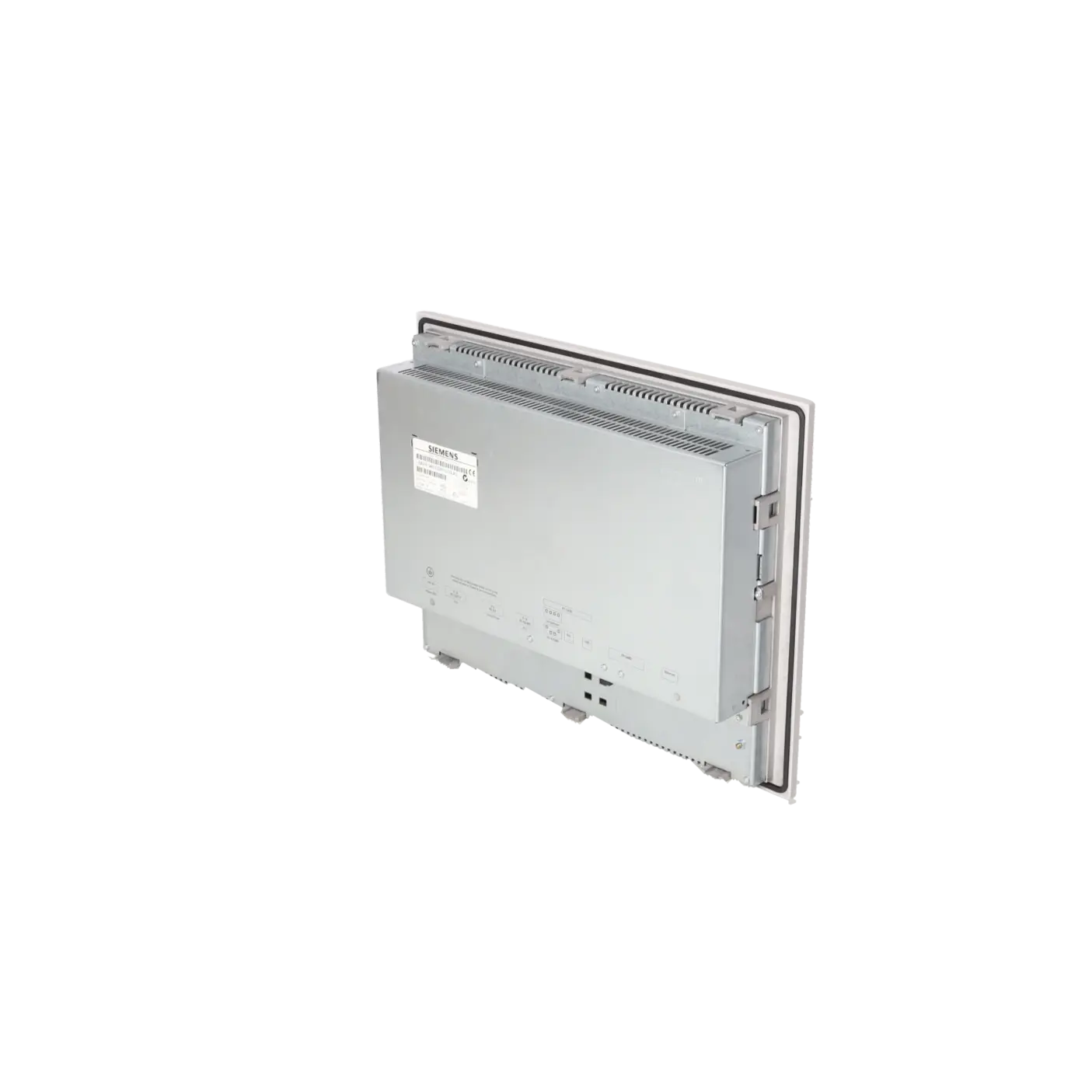

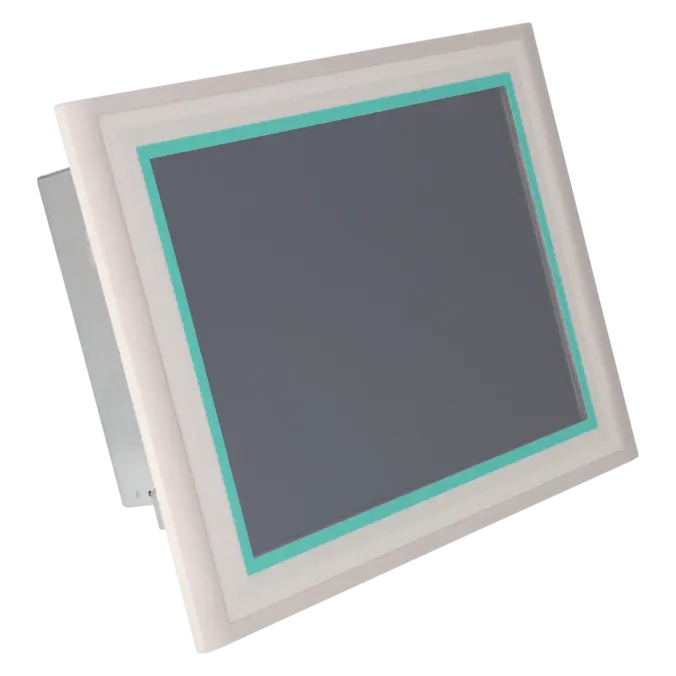

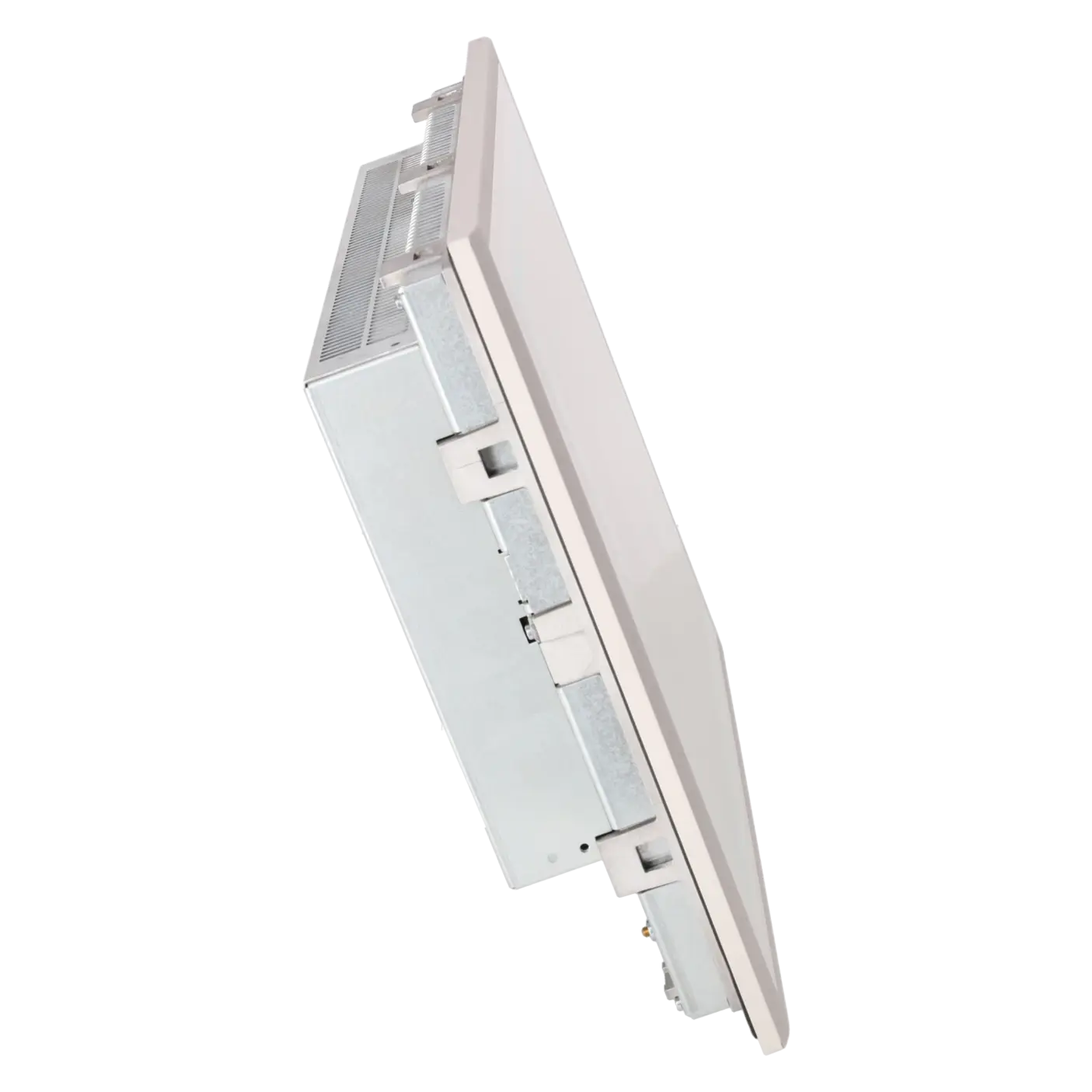

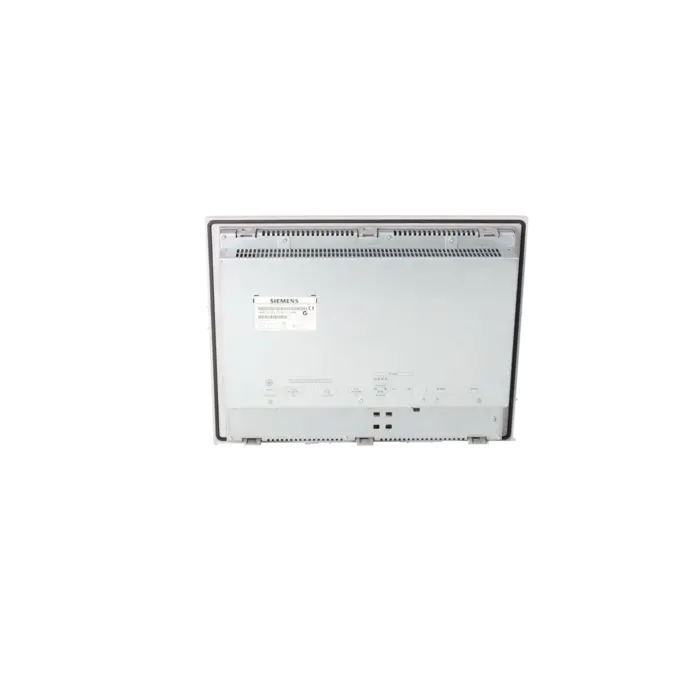

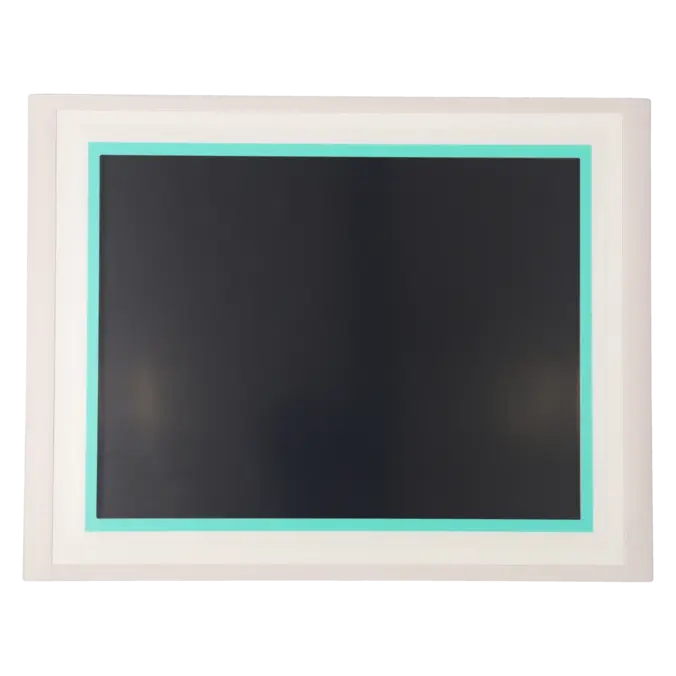

6AV6545-0DB10-0AX0 ist ein SIEMENS SIMATIC Multi Panel MP370 15" Touch aus der MP370-Baureihe. Das Bediengerät ist für die Maschinen- und Anlagenvisualisierung ausgelegt und übernimmt typische HMI-Aufgaben wie Bedienung, Prozessanzeige, Meldungen, Rezepturen und Archivierung. Laut Datenblatt arbeitet das Panel mit Windows CE 3.0 und lässt sich mit ProTool ab Version 6.0 SP2 oder WinCC flexible Standard ab Version 2004 projektieren. In Bestandsanlagen ist das Gerät besonders dort relevant, wo eine vorhandene Visualisierung weiter genutzt werden soll und ein möglichst passender Ersatz ohne umfassenden Schaltschrank- oder Engineering-Umbau benötigt wird.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Das Panel verfügt über ein 15,1-Zoll-TFT-Farbdisplay mit 256 Farben und 1.024 x 768 Pixeln. Diese XGA-Auflösung ist für ältere, aber detailreiche Prozessbilder mit Klartextmeldungen, Rezeptmasken und Archivansichten gut geeignet. Die Bedienung erfolgt über einen analogen resistiven Touchscreen. Versorgt wird das Gerät mit 24 V DC, die typische Leistungsaufnahme liegt bei 41 W, der Nennstrom bei 1,8 A. Für die Integration in bestehende Anlagen sind vor allem die Schnittstellen wichtig: 1x TTY, 2x RS232, 1x RS422, 1x RS485, 1x Ethernet (RJ45), 1x USB sowie PC-Card- und CF-Card-Slot. Die Schutzart beträgt IP65 frontseitig und IP20 rückseitig; die zulässige Betriebstemperatur liegt bei 0 bis 50 °C.

Aussagen zum Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Für Einkauf und Instandhaltung ist der Life-Cycle-Status entscheidend: Siemens führte 6AV6545-0DB10-0AX0 zuletzt als Ersatzteil, und die Baureihe SIMATIC MP370 wurde von Siemens als Auslaufprodukt gekennzeichnet. Für die Variante MP 370 15" Touch nennt Siemens das MP 377 15" Touch als kompatiblen Nachfolger; in der Siemens-Unterstützung wird dafür die MLFB 6AV6644-0AB01-2AX0 ausgewiesen. Für Betreiber heißt das: Die Versorgung ist nicht mehr mit einem regulären Serienprodukt vergleichbar. Deshalb gewinnen Reparatur, geprüftes Austauschgerät und geplanter Modernisierungspfad an Bedeutung, damit ungeplante Stillstände nicht zu einem Beschaffungsproblem werden.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für dieses Panel bietet EICHLER Reparatur, Austausch und gebrauchte Geräte an. Gerade bei einer obsoleten HMI-Baugruppe ist das für Instandhaltung und Einkauf praxisrelevant: Eine Reparatur ist sinnvoll, wenn das bestehende Projekt, der Einbauplatz und die Anlagenfreigabe unverändert bleiben sollen. Ein Austauschgerät ist stark, wenn der Stillstand sofort verkürzt werden muss. Ein gebrauchtes geprüftes Gerät ist oft dann interessant, wenn die Anlage noch mehrere Jahre laufen soll, ein kompletter Retrofit aber noch nicht geplant ist. Für Reparaturen nennt EICHLER technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie; zusätzlich ist ein Prüfprotokoll auswählbar.

Ist 6AV6545-0DB10-0AX0 noch regulär verfügbar?

Nicht im Sinn eines aktuellen Serienprodukts. Siemens führt 6AV6545-0DB10-0AX0 als Ersatzteil, und die MP370-Baureihe wurde als Auslaufprodukt gekennzeichnet. Für die Beschaffung bedeutet das in der Praxis: Entscheidend sind geprüfte Lagerbestände, Austauschgeräte, Reparaturmöglichkeiten und ein belastbarer Modernisierungsplan. Bei kritischen Anlagen sollte deshalb nicht nur die aktuelle Verfügbarkeit, sondern auch die mittelfristige Versorgungssicherheit bewertet werden.

Welche Software brauche ich für 6AV6545-0DB10-0AX0?

Für dieses Panel nennt Siemens ProTool ab Version 6 SP2 oder WinCC flexible Standard ab Version 2004. Das ist für Service und Ersatzteilbeschaffung wichtig, weil sich daraus direkt ableitet, ob ein vorhandenes Projekt kurzfristig weiter gepflegt, gesichert oder auf ein anderes Gerät übertragen werden kann. Vor jeder Beschaffung sollte daher geklärt sein, mit welchem Engineering-Stand das vorhandene Panel tatsächlich betrieben wird.

Welcher Siemens-Nachfolger passt zum MP370 15" Touch?

Siemens nennt für das MP 370 15" Touch das MP 377 15" Touch als kompatiblen Nachfolger. In der Siemens-Produktunterstützung wird dafür die MLFB 6AV6644-0AB01-2AX0 geführt. Das ist vor allem für Entscheider wichtig, wenn eine Reparatur nicht mehr sinnvoll erscheint oder ein planbarer Technologiewechsel vorbereitet wird. Trotzdem sollte der Austausch nicht nur mechanisch, sondern immer auch projekt- und schnittstellenseitig geprüft werden.

Kann ich ein altes Backup ohne Ursprungsprojekt auf ein neues Panel migrieren?

Das hängt stark vom vorhandenen Runtime-Typ ab. Siemens bietet für obsolete HMIs Services zur Migration an und führt die MP370-/MP377-Gerätefamilie in den unterstützten Altgeräten. Die aktuelle Siemens-Dokumentation weist aber auch darauf hin, dass bei einer Backup-Konvertierung ProTool-Runtime-Dateien (.fwd) nicht unterstützt werden, während WinCC-flexible-Dateien bzw. Backups konvertierbar sein können. Vor einem Retrofit sollte deshalb zuerst geprüft werden, ob auf dem Altgerät ProTool oder WinCC flexible läuft.

Welche Schnittstellen sind bei 6AV6545-0DB10-0AX0 für Bestandsanlagen besonders wichtig?

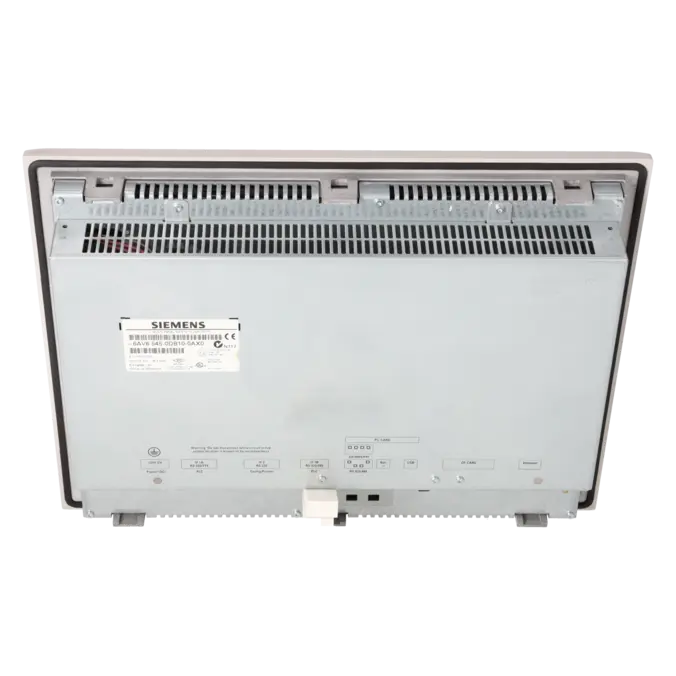

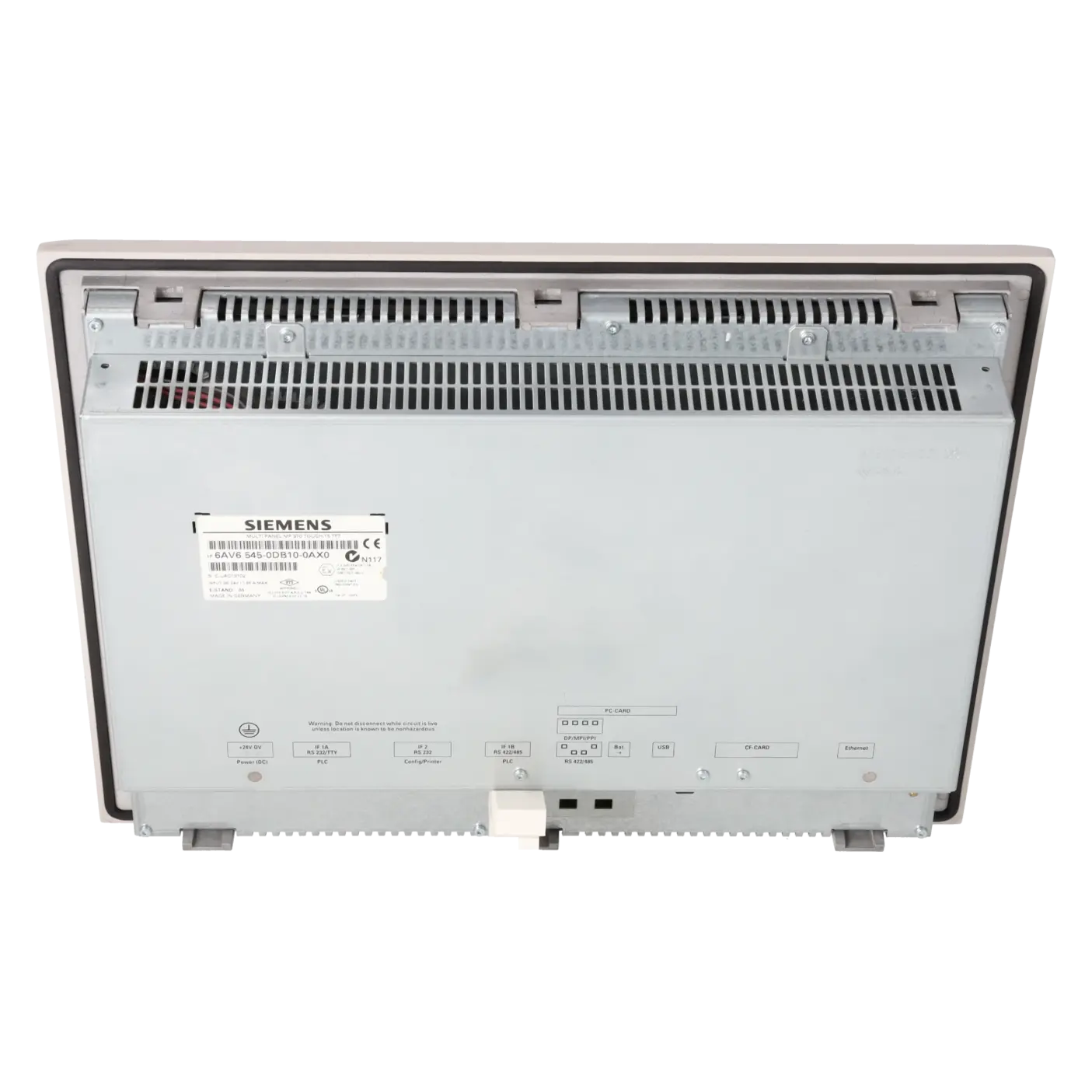

Besonders relevant sind Ethernet, USB, RS232, RS422, RS485 sowie die Möglichkeit zum Transfer über MPI/PROFIBUS DP. Zusätzlich besitzt das Gerät PC-Card- und CF-Card-Slots. Für Instandhalter ist das wichtig, weil sich daraus ableitet, wie Backups, Projekttransfer, Diagnose und Einbindung in bestehende Steuerungslandschaften organisiert werden können. In älteren Anlagen entscheidet genau diese Schnittstellenlage oft darüber, ob ein 1:1-Weiterbetrieb möglich ist oder ob eine Modernisierung wirtschaftlicher wird.

Wann ist Reparatur bei einem MP370 15" wirtschaftlich sinnvoller als ein Umbau?

Eine Reparatur ist besonders dann sinnvoll, wenn Visualisierung, Einbauausschnitt und Anlagenfreigabe möglichst unverändert bleiben sollen und die Stillstandszeit kurz gehalten werden muss. Das ist bei Altanlagen mit stabilem Prozess oft wirtschaftlicher als ein sofortiger Umbau auf eine neue HMI-Plattform. Auf der EICHLER-Seite werden für dieses Panel Reparatur, Austausch und gebrauchte Geräte angeboten; bei der Reparatur gehören technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie dazu.
