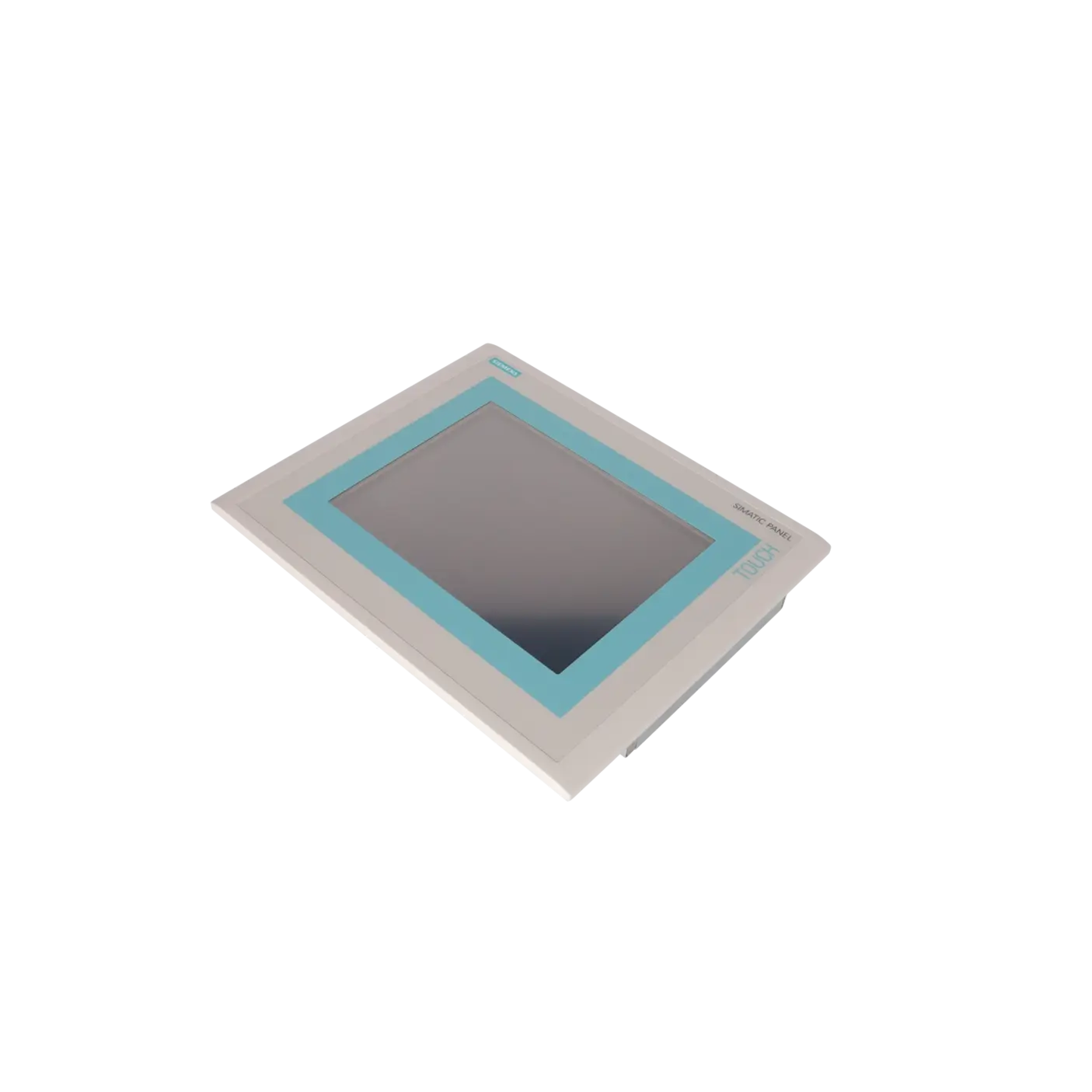

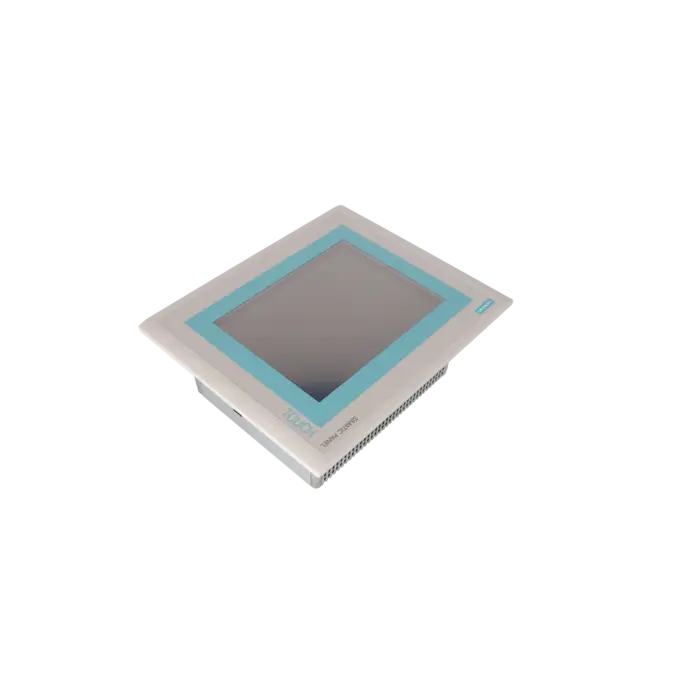

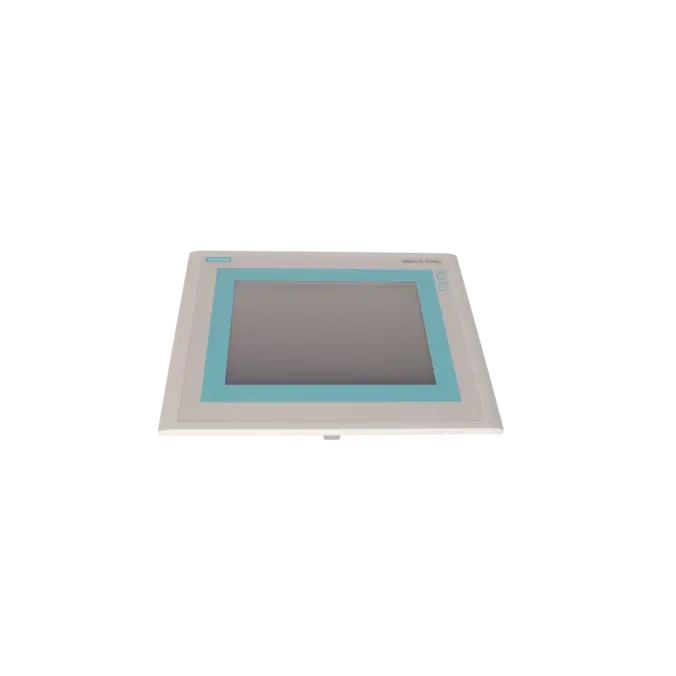

Name: SIEMENS 6AV6545-0CC10-0AX0
Brand: SIEMENS
SKU: K0116926

Lieferinformationen
Exportkennzeichen	AL: ECCN:
Nettogewicht pro ME	2.5
Mengeneinheit (ME)	1 Stück
Verpackungsmenge	1

Zusätzliche Produktinformationen
Produktstatus	EOP: 2008-04-01
EAN	4025515067900
UPC	/
Statistische Warennummer	85371098
Listenkennzeichen (LKZ)	/
Fabrikategruppe	/
Ursprungsland	DE
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie	Seit: /

Klassifizierungen	Version	Klassifizierung
eClass	4	/
eClass	5.1	/
eClass	6.0	/
ETIM	3	/
ETIM	4	/
ETIM	5	/

Attribut	Wert
Display
Ausführung des Displays	STN, 256 Farben
Bildschirmdiagonale	10,4 in
Auflösung (Pixel)
● horizontale Bildauflösung	640 Pixel
● vertikale Bildauflösung	480 Pixel
Hintergrundbeleuchtung
● MTBF Hintergrundbeleuchtung (bei 25 °C)	60 000 h
Bedienelemente
Bedienelemente	Touch-Screen
Tastatur
● Folientastatur	Nein
— frei beschriftbare Folientasten	Nein
● Funktionstasten	Nein
— Anzahl Funktionstasten	0
— Anzahl Funktionstasten mit LEDs	0
● Systemtasten	Nein
● numerische Tastatur	Ja
● alphanumerische Tastatur	Ja
● hexadezimale Tastatur	Ja
● Mehrtastenbedienung	Nein
Touchbedienung
● Ausführung als Touch-Screen	Ja; analog, resistiv
Anschlussart
● Anschlussart für Maus/Tastatur/Barcodeleser	USB / USB / USB
spezielle Bedienelemente
● Handrad	Nein
Aufbauart/Montage
Einbaulage	senkrecht
maximal zulässiger Neigungswinkel ohne Fremdbelüftung	35°
Versorgungsspannung
USV anschließbar	Ja
Eingangsstrom
Stromaufnahme (Nennwert)	0,9 A
Leistung
aufgenommene Wirkleistung, typ.	15 W
Prozessor
Prozessortyp	RISC 32 bit
Speicher
Art des Speichers	Flash / RAM
nutzbarer Speicher für Anwenderdaten	2 048 kbyte
Batterie
Pufferbatterie
● Pufferbatterie (optional)	Ja; optional 3,6 V
● Pufferzeit, min.	3 y
Ausgabeart
Info LED	Nein
Power LED	Nein
Error LED	Nein
Uhrzeit
Uhr
● Typ	Hardwareuhr, gepuffert, synchronisierbar
● gepuffert	Ja
● synchronisierbar	Ja
Schnittstellen
Schnittstellen/Bustyp	2x RS 232, 1x RS 422, 1x RS 485 (max. 12 Mbit/s)
USB-Schnittstelle	Ja; 1x USB
PC-Card-Slot	Nein
CF-Card-Slot	1x CF-Card-Slot
Schutzart und Schutzklasse
IP (frontseitig)	IP65
IP (rückseitig)	IP20
Normen, Zulassungen, Zertifikate
Eignungsnachweis	CE, GL, ABS, DNV, LRS, FM Class I Div. 2, UL, cULus, EX-Zone 2/22, C-TICK
Umgebungsbedingungen
Umgebungstemperatur bei Lagerung/Transport
● min.	-20 °C
● max.	60 °C
Relative Luftfeuchte
● Betrieb, max.	85 %
Betriebssysteme
vorinstalliertes Betriebssystem	Windows CE
Projektierung
Projektierungs-Software
● Projektierungstool	ProTool ab Version 6 SP 3 oder WinCC flexible Standard ab Version 2004 (separat zu beziehen)
Sprachen
Onlinesprachen
● Anzahl der Online/Runtime-Sprachen	5
Projektsprachen
● Sprachen pro Projekt	32
Funktionalität unter WinCC (TIA Portal)
Bibliotheken	Ja
Visual Basic Scripts
● Debugging im Simulator	Nein
Aufgabenplaner	Ja
Hilfesystem	Ja
● Anzahl Zeichen pro Infotext	70
● Anzahl ToolTips	0
Meldesystem
● Anzahl Meldeklassen	32
● Anzahl Meldungen	4 000
● Bit-Meldungen	Ja
— Anzahl Bit-Meldungen	2 000
● Analog-Meldungen	Ja
— Anzahl Analog-Meldungen	2 000
● CPU-Meldungen	Ja
● Systemmeldungen HMI	Ja
● Systemmeldungen SPS	Nein
● Systemmeldungen weitere (SIMATIC S7, Sinumerik, Simotion, ...)	Nein
● Zeilen	1
● Anzahl Zeichen pro Meldung	70
● Anzahl Prozesswerte pro Meldung	8
● Quittiergruppen	Ja
● Meldeindikator	Ja
● akustisches Feedback	Nein
● Erst-/Letztwert	Ja
Rezeptverwaltung
● Anzahl Rezepturen	300
● Datensätze pro Rezeptur	500
● Einträge pro Datensatz	1 000
● Rezepturspeicher	64 kbyte integrierter Flash, erweiterbar
Variablen
● Anzahl Variablen pro Gerät	2 048
● Anzahl Variablen pro Bild	200
● Anzahl Variablen	2 048
● Typ Date & Time	2 048
● Grenzwerte	Ja
● Multiplexen	Ja
● Strukturen	Ja
Bilder
● Anzahl projektierbarer Bilder	300
● Vorlagen	Ja
● Startbild projektierbar	Ja
● Bildanwahl über SPS	Ja
● Übergabe Bildnummer an SPS	Ja
Bildobjekte
● Textobjekte	10 000 Textelemente
● Anzahl E/A Felder pro Bild	200
● Anzahl Datum/Uhrzeit Felder	30
● Bildinhaltsverzeichnis	Nein
● Rücksprung	Ja
● Grafikobjekte	Bitmaps, Ikons, Vektorgrafik
— Ikons	1 000
— Ikon (bildschirmfüllend)	0
Komplexe Bildobjekte
● Status/Steuern	bei SIMATIC S7
● dynamische Objekte	Diagramme, Balken, unsichtbare Schaltflächen
— Anzahl Objekte pro Projekt	500
— Anzahl Kurvendiagramme pro Bild	5
● Methoden	Trend
● Balken
— Anzahl Balken pro Bild	10
● Schieberegler
— Anzahl Schieber pro Bild	0
● Zeigerinstrumente
— Anzahl Analoganzeigen pro Bild	0
● Grenzwertlinien	Ja
● Anzahl alphanumerische Felder	1 000
— alphanumerische Felder pro Bild	100
● Anzahl numerische Felder	1 000
— numerische Felder pro Bild	100
● Anzahl Passwortfelder	1 000
● Anzahl sichtbare Schalter pro Projekt	1 000
— sichtbare Schalter pro Bild	100
— unsichtbare Schalter pro Bild	100
● Anzahl Zustandsschalter pro Projekt	1 000
— Anzahl Zustandsschalter pro Bild	100
● Anzahl Wahlschalter pro Projekt	1 000
— Wahlschalter pro Bild	100
● Anzahl Dekadenschalter pro Projekt	0
— Dekadenschalter pro Bild	0
● Anzahl Meldeleuchte pro Projekt	1 000
— Meldeleuchte pro Bild	100
Attribute für dynamische Objekte
● Farbänderung	Ja
● Bewegung X/Y	Ja
● Ausblenden	Ja
● Drehwinkel	Nein
Listen
● Anzahl Textlisten pro Projekt	500
● Anzahl Einträge pro Textliste	256
● Anzahl Grafiklisten pro Projekt	400
● Anzahl Grafiklisten pro Bild	10
● Anzahl Einträge pro Grafikliste	255
Archivierung
● Anzahl Archive pro Gerät	20
● Anzahl Messstellen	20
● Anzahl Einträge pro Archiv	10 000
● Meldearchiv	Ja
● Prozesswertarchiv	Ja
● Archivierungsmethoden	Folgearchiv, Umlaufarchiv, Meldearchiv, Prozesswertarchiv
— Folgearchiv	Ja
— Umlaufarchiv	Ja
● Speicherort	CF-Card, Ethernet
— PC-Card	Nein
— CF-Card	Ja
— USB-Speicher	Nein
— Ethernet	Ja
● Datenablageformat	CSV-File lesbar z. B. mit MS Excel, MS Access
— CSV	Ja
— TXT	Nein
● externe Auswertung	lesbar z. B. mit MS Excel, MS Access usw.
● Größe des Archives	abhängig vom freien Speicher auf ext. Card/Stick oder vom freien Festplattenspeicher über Netzlaufwerk
● Onlineauswertung	über Kurven
— über Kurven	Ja
Filter
● zyklisch	Ja
● Toleranz	Ja
● Änderung	Ja
Security
● Anzahl Benutzergruppen	50
● Anzahl Benutzerrechte	32
● Passwort-Export/Import	Ja
Protokollierung über Drucker
● Protokollierung/Drucken	Meldungen, Report (Schichtprotokoll), Farbdruck, Hardcopy
Transfer (Upload/Download)
● Transfer der Projektierung	MPI/PROFIBUS DP, seriell, USB, Ethernet, automatische Transfererkennung
Prozesskopplung
● Anschluss zur Steuerung	S5, S7-200, S7- 300/400, TI 505, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), Telemecanique (ADJUST), OMRON (LINK/Multilink), Modicon (Modbus), weitere Fremdtreiber siehe Kapitel "Systemkopplungen"
● S7-200	Ja
— PPI (Punkt-zu-Punkt)	Ja
— PPI-Netz	Nein
— MPI	Ja
— PROFIBUS DP	Ja
● S7-300/400	Ja
— MPI	Ja
— PROFIBUS DP	Ja
— PROFINET	Nein
● S5	Ja
— seriell	Ja
— PROFIBUS DP	Ja
● TI 505	Ja
● Allen Bradley (DF1)	Ja
● Allen Bradley (DF485)	Ja
● Mitsubishi (FX)	Ja
● Mitsubishi (MP4)	Ja
● Telemecanique (ADJUST)	Ja
● Telemecanique (Uni-Telway)	Ja
● OMRON (Host Link)	Ja
● Modicon (Modbus RTU)	Ja
● GE-Fanuc (SNP)	Ja
Funktionen
● Tastenrepeat	Nein
● TAB-Reihenfolge	Ja
● Rechenfunktion	Ja
● Animate	Ja
● Menübaumeditor	Nein
● Einheitenumschaltung	Nein
Servicetools/Projektierungshilfsmittel
● Putzbild	Ja
● Touchkalibrierung	Ja
● Backup/Restore manuell	Ja
● Simulation	Ja
● Geräteumschaltung	Ja
● Delta-Transfer	Ja
● Überwachungsfunktion für Batterie und Speicher	Ja
● Trace (Bedienungsarchiv)	Nein
Erweiterbarkeit/Offenheit
● Open Platform Program	Ja
Peripherie/Optionen
Peripherie	Drucker, Barcodeleser
Maße
Breite der Gehäusefront	335 mm
Höhe der Gehäusefront	275 mm
Einbautiefe	59 mm
Gewichte
Gewicht (ohne Verpackung)	4,5 kg
